Инструкция по изготовлению каркаса теплицы из профильной трубы, чертежи

Теплица на приусадебном участке — это практично и с пользой, урожай радует с ранней весны до поздней осени. Считается, что каркас из профильной трубы –наиболее оптимальный вариант для изготовления подобных конструкций. Надежно, безопасно, функционально, при правильной эксплуатации и уходе прослужит долгий срок.

В статье поделимся секретами, как самому сделать теплицу из профильной трубы: спроектировать сооружение, определится с размерами. Приведем пошаговую инструкцию, как построить домик для овощей своими руками.

Профильная труба для постройки теплицы – все «за и против»

Профильная труба имеет в сечении квадрат или прямоугольник, по способу изготовления может быть:

  • горяче- и холоднодеформированные;
  • электросварные, электросварные холоднодеформированные.

Форма, размер, характеристики профтруб регламентируются частью 8639-82 и 8645-68 ГОСТ. Для изготовления профильных труб используют разные металлы, наиболее востребованы в частном и коммерческом строительстве теплиц изделия из стали с антикоррозийным защитным покрытием, влагонепроницаемые. Прочность материала обеспечивают 4 ребра жесткости, на которые и ложится основная нагрузка от всей конструкции теплицы.

Физико-механические характеристики профильных труб позволяют изготовить качественный, надежный каркас. Чтобы продлить срок эксплуатации, сохранить эстетику и целостность теплицы, после монтажа сварной конструкции ее необходимо:

  • тщательно зачистить жесткой щеткой от окалины;
  • обработать абразивной шкуркой, чтобы удалить даже невидимые признаки коррозии;
  • промыть растворителем;
  • загрунтовать;
  • покрасить.
Полезно знать:  Ржавчину можно удалить, обработав очаги поражения уксусной эссенцией. Выполнять работы следует в резиновых перчатках и респираторе.

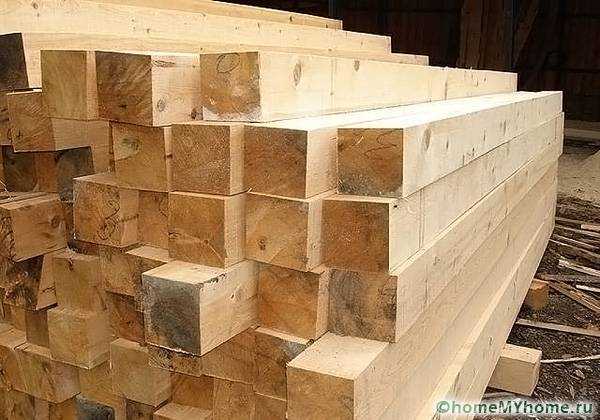

Профильная труба по виду напоминает деревянный брус с прямой стороной. Форма удобна для крепления листового материала: поликарбоната, стекла, пленочно-рамочных элементов — это значительно облегчает изготовление теплицы из профильной трубы своими руками.

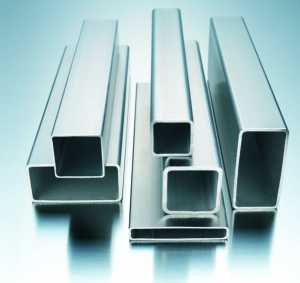

Основные виды профтруб для изготовления теплиц

Целесообразность и выбор размера профтруб

Цена на профильную трубу зависит от качества стали, размеров, толщины стенки – это не дешевое «удовольствие», поэтому важно оптимально подобрать материал. Каркас теплицы из профильной трубы своими руками рационально строить из профиля с ребрами 40*20, 40*40 мм, толщина стенки 2 мм, для горизонтальной стяжки можно воспользоваться трубами 20*20 мм, толщина стенки 1-1,5 мм.

Стандартная длина профтрубы 6,05 м, чтобы минимизировать расходы и избежать значительных отходов, до начала строительства необходимо определиться с проектом теплицы и ее размерами.

Чертеж теплицы из профильной трубы 20*20 мм, основание лучше выполнить из проката 40*20 мм

Теплица из профильной трубы своими руками – чертежи и схемы типовых, эргономичных конструкций

Стандартная самодельная теплица из профильной трубы обычно бывает трех видов:

  • Пристроенная к дому с односкатной или ассиметричной овальной крышей.
  • Отдельно стоящая арочная конструкция.

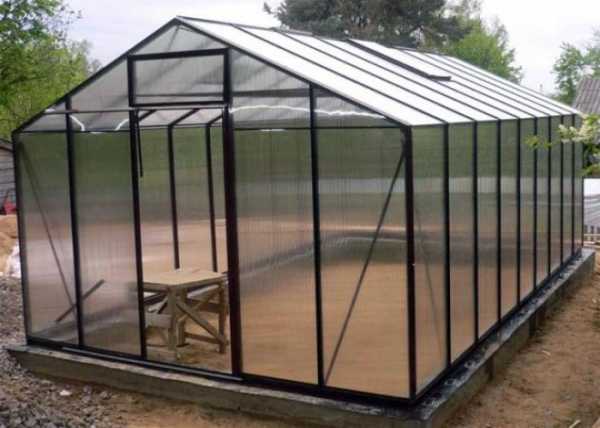

  • Теплица домиком из профильной трубы с двускатной кровлей.

Исходя из заданного размера профтруб, целесообразная длина постройки: 3,4,6,12 м, ширина соответственно: 2, 3, 4, 6 м. Удобный размер для организации двух параллельных грядок 3-6*3 м, для трех – 3-12*4-6 м. В частном строительстве теплица из металлических труб своими руками имеет востребованный стандарт 3*6 м.

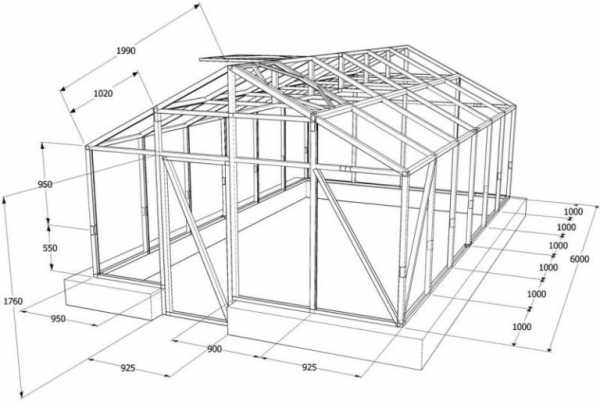

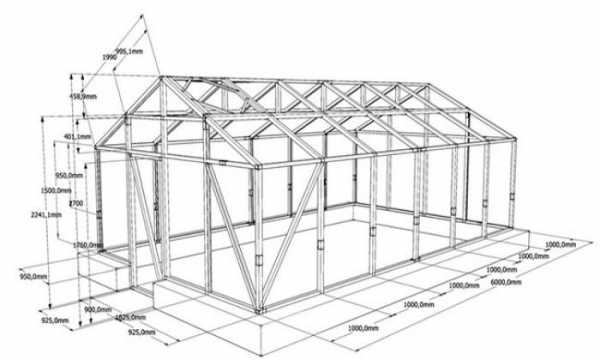

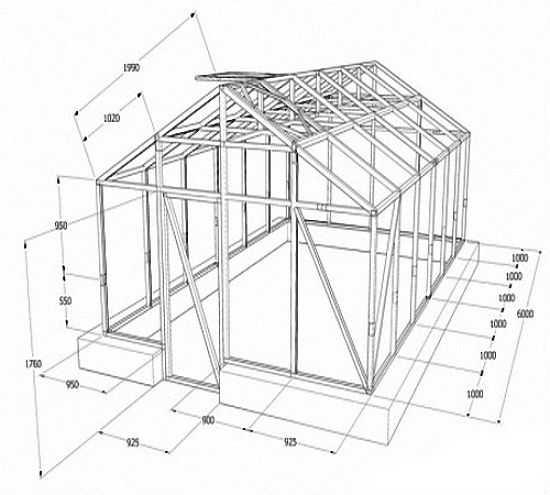

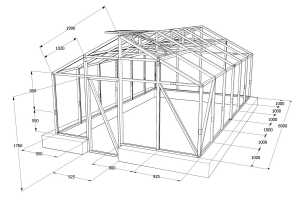

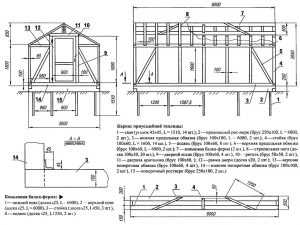

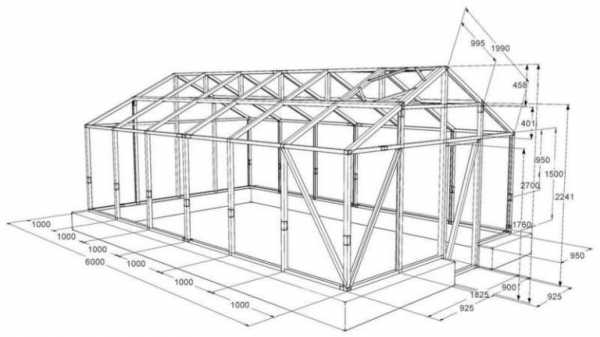

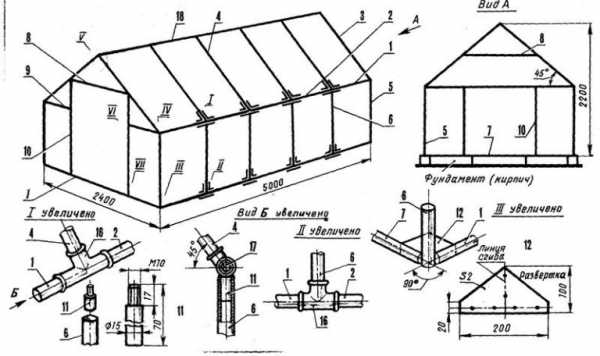

Чертежи теплиц из профильной трубы, с размерами, на ленточном фундаменте

Каркас теплицы из профильной трубы – чертежи и расчеты

Работа в теплице чаще протекает по принципу: я разогнулся посмотреть, не разогнулась ли она, чтоб посмотреть не разогнулся ли я. Поэтому важно для облегчения и максимального комфорта труда правильно рассчитать высоту сооружения. Оптимально, если человек встанет в полный рост + 300-400 мм.

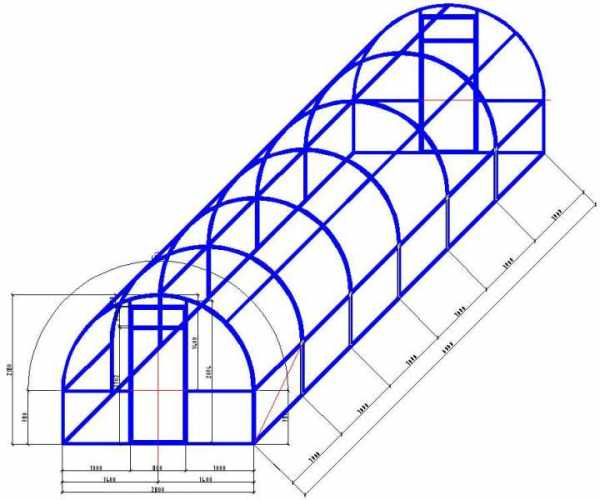

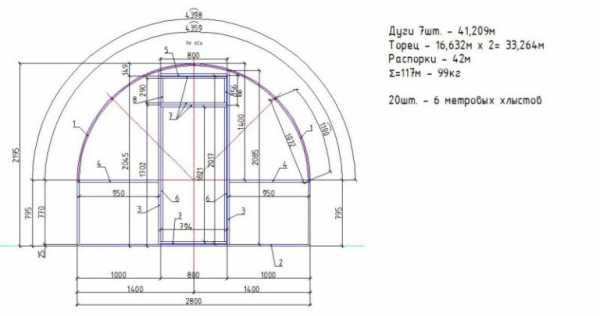

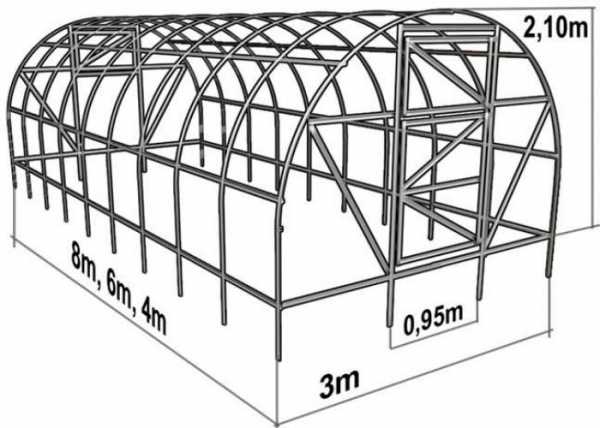

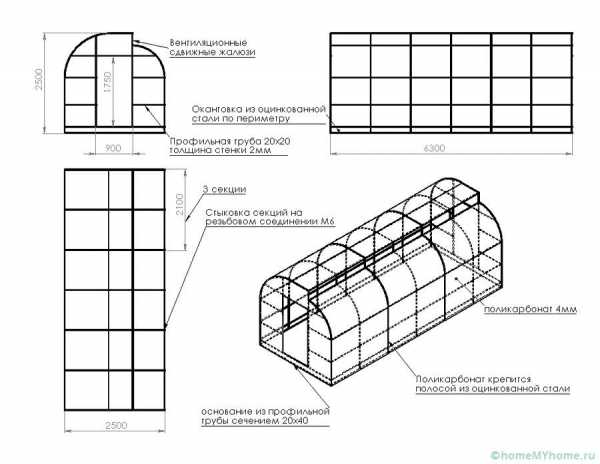

Подробный чертеж арочной постройки

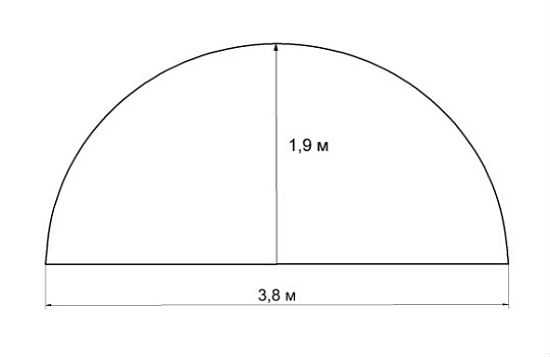

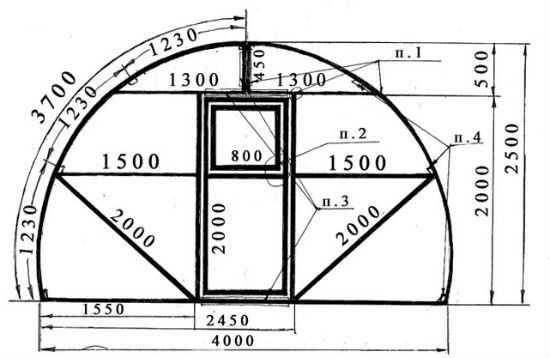

Средняя эргономичная высота арочной теплицы – 1,9-2,4 метра – это по сути радиус сгиба поликарбонатного листа. Вспоминаем формулу длины окружности: L= π*D, где π – 3,14, D – диаметр = 2 радиусам.

Допустим, высота теплицы из профтрубы – 2 м, тогда L (длина окружности) = 3,14*4 = 12,56 м. Нам требуется половина этой длины — 12,56:2 = 6,28 м. Но это не рационально при использовании обшивки из поликарбоната, получается, что одного листа длина которого 6,0 м не хватит, придется дотачивать небольшую полосу, то же со стандартной длиной профтрубы. Чтобы избежать лишних затрат, необходимо уменьшить высоту теплицы, рационально если, Н=1,85-1,9 м, при ширине постройки 3,7-3,8 м.

Схема теплицы из профильной трубы, своими руками такую конструкцию можно изготовить практически без отходов материала

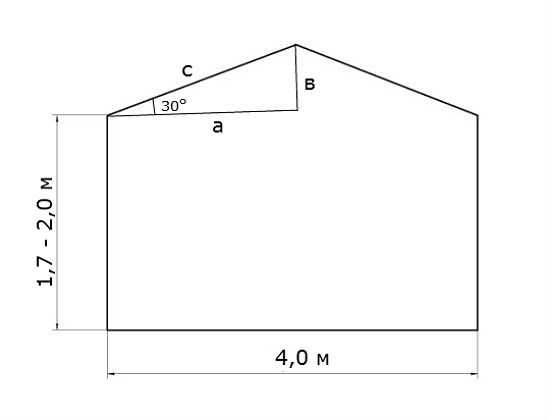

Для двускатной кровли расчет высоты зависит от уклона крыши, для разных регионов, в зависимости от ветровой и снеговой нагрузок, обычно укос составляет 30-45о. Удобная высота прямой стены – 1,7-2 метра до нижнего края стропила. На примере просчитаем общую высоту теплицы из профильной трубы до конька.

Допустим, уклон двускатной крыши составляет 30о, ширина теплицы 4 м. По теореме Пифагора: с222, где с – гипотенуза (длина одного ската), а – катет (перпендикуляр от края каркаса из профтрубы до середины), в – катет (высота от конька до прямой стены по перпендикуляру). В нашем случае: а = 4:2 = 2 метра. Из геометрии: катет, лежащий напротив угла в 30

о, равен половине гипотенузы. Составляем уравнение:

в=х, следовательно,

с=2х, отсюда (2х)2 = 222, 4х2 = 4+х2, 3х2 = 4, х2 = 4:3, х = √1,33(3) = 1,154 м – это длина гипотенузы, значит, катет в = 0,58 м, отсюда общая высота теплицы из профтрубы: 2+0,58=2,58 м.

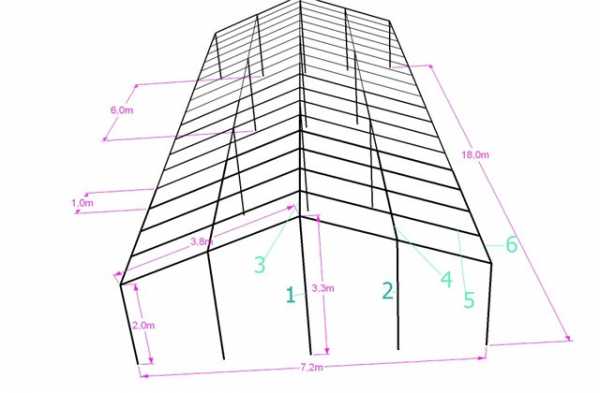

Изготовление теплицы из профильной трубы, чертеж стандартной двускатной постройки

Отметим важный нюанс, скат крыши должен на 100-300 мм быть длиннее чем сама теплица, поэтому его длина = 1,154+0,1(0,3) = 1,25-1,45 м – это необходимо учесть при раскрое профильной трубы для стропильной системы теплицы.

Про вход

Вход в теплицу лучше сделать с торцевой стороны, высота двери 1,9-2,1 м, ширина 700-800 мм, для удобного вноса горшков с рассадой и инструментов. Для зимних теплиц из профтрубы рекомендуется пристроить небольшой тамбур, это поможет избежать потоков холодного воздуха при входе.

Как согнуть профильные трубы для теплицы

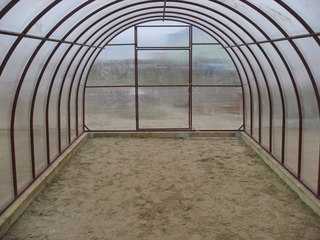

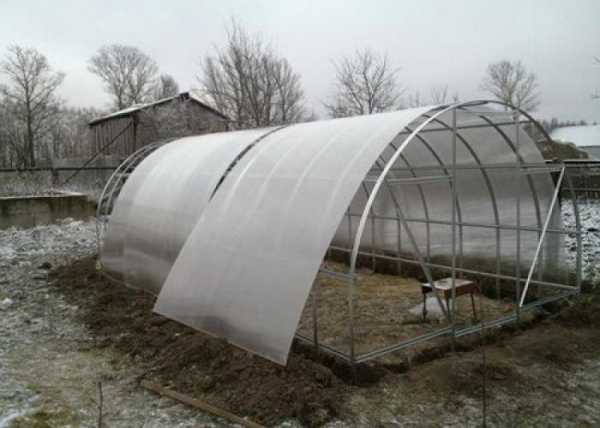

Арочные теплицы из профтрубы считаются наиболее практичными, они обладают хорошими аэродинамическими характеристиками, поэтому легко переносят снеговые нагрузки и порывы ветра. Проще всего заказать услугу по сгибанию профтруб на специализированной металлобазе, можно купить трубогиб, но это не целесообразно.

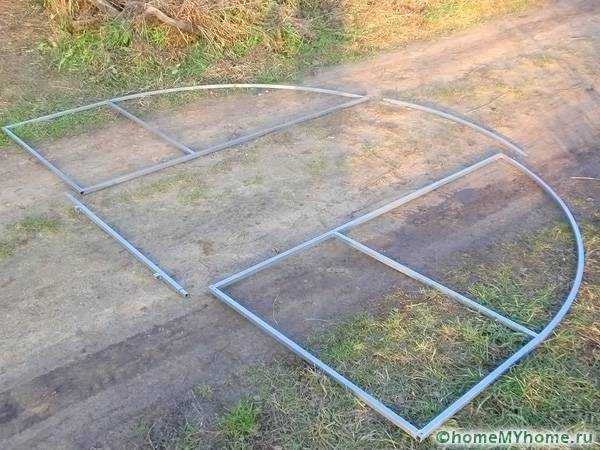

Существует народная технология, как самому согнуть профильную трубу и не деформировать ее. Потребуется радиусный шаблон, следует изготовить заранее.

Способ первый – в любое время года

Речной песок просеивается, промывается, просушивается. Разводится огонь, кладется металлический лист – импровизированный противень, тонким слоем насыпается песок и прокаливается, до тех пор, пока с поверхности не будет испарений.

Профтруба нарезается в размер теплицы, один конец забивается деревянным чопиком, насыпается внутрь песчаник, трамбуется постукиваниями, когда полость наполнена до края, второй конец так же плотно закрывается заглушкой. С таким наполнителем профильная труба легко гнется своими руками по шаблону, без деформации.

Способ второй – зимний

Технология в точности повторяет первый метод, но вместо песка профтруба для теплицы заливается водой, оставляется на морозе до образования льда. После чего гнется по лекалу.

Способ третий – просто, но потребуется оборудование

Профтруба на 2/3 разрезается болгаркой, надрезы должны располагаться на одинаковом расстоянии друг от друга. Принцип прост: чем круче изгиб теплицы, тем меньше расстояние между пропилами. Далее профиль гнется по заданному радиусу и все швы герметично заделываются сваркой.

Посмотрите полезную идею, как загнуть профильную трубу для теплицы, на видео подробно рассказано, как сделать самостоятельно трубогиб и изготовить дугу нужного размера.

Как сварить теплицу из металлических профильных труб – пошаговая инструкция

Для строительства теплицы своими руками лучше всего подходит оцинкованная профильная труба с ребрами 40*20 мм, для связующих деталей 20*20 мм. Качественный материал имеет покрытие из цинка снаружи и внутри. Оцинкованная профильная труба для теплиц очень легкая, каркас можно передвинуть или перевезти на другой участок, а надежное защитное покрытие препятствует появлению коррозии. Для больших конструкций используют профтрубу оцинкованную с усилением, выдерживает нагрузки на 1 м

2 до 90 кг. По ГОСТу изделие, выполненное с учетом всех технологических требований, прослужит 2-3 десятка лет. Качественная оцинковка даже при механических повреждениях: сгибы, вмятины, деформации, сохраняет целостность покрытия, без трещин и царапин до основы.

Важно:  Детали каркаса для теплицы из стальной трубы без защитного покрытия рекомендуется собирать при помощи сварки. Оцинкованные элементы лучше соединять на болтовое соединение и специальные стыковочные элементы, уголки.

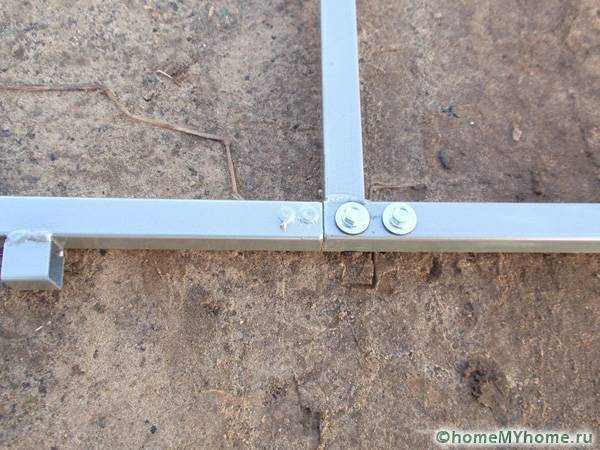

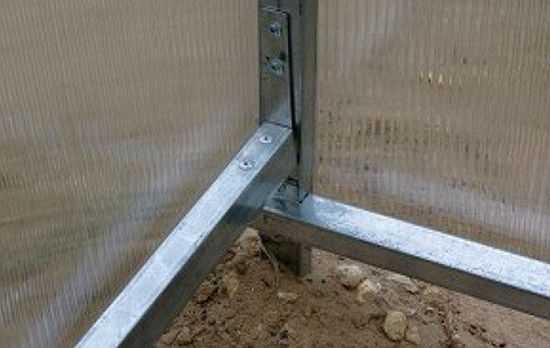

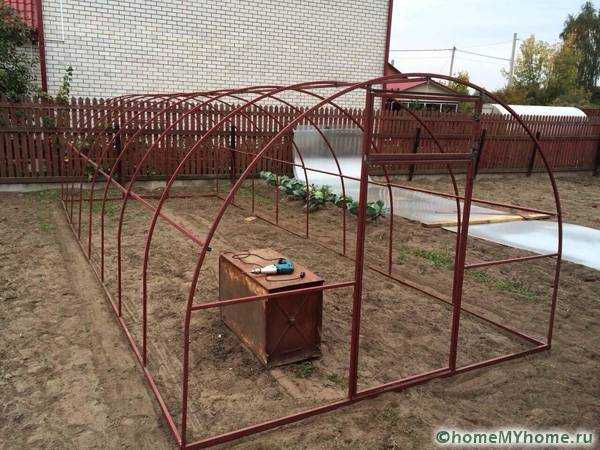

Теплица из оцинкованной трубы 25х25, на фото пример, как правильно крепить узлы разборной конструкции

Фундамент для теплицы из профтрубы

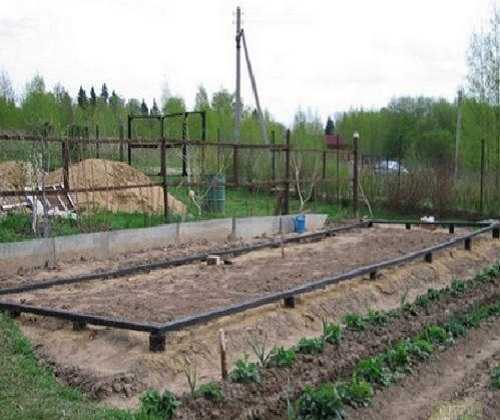

Конструкции теплиц из профильной трубы чаще устанавливается на ленточный фундамент, но окончательный выбор зависит от геодезических исследований участка. В эконом варианте можно использовать столбчатое основание.

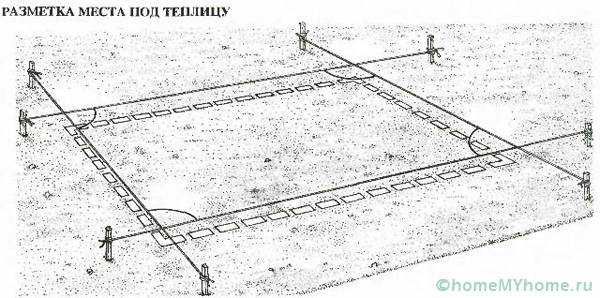

Участок очищаем от мусора, сорняков, выкорчевываем корни, размечаем столбиками, натягиваем веревку по периметру, снимаем плодородный слой грунта, толщиной 300 мм. Выкапываем траншею, глубиной 700-800 мм, дно выравниваем, засыпаем песком и щебнем, трамбуем.

Собираем каркас, из рифленой арматуры сечением 8-12 мм, в зависимости от масштабности постройки.  Устанавливаем опалубку, щиты сколачиваем из досок необрезных, влагостойкой фанеры, можно использовать прочные пластиковые панели. Проверяем геометрию, закрепляем укосами, стягиваем по верху брусками. Заливаем бетоном, вставляем закладные, к ним будем привязывать каркас, оставляем до полного становления на 4 недели.

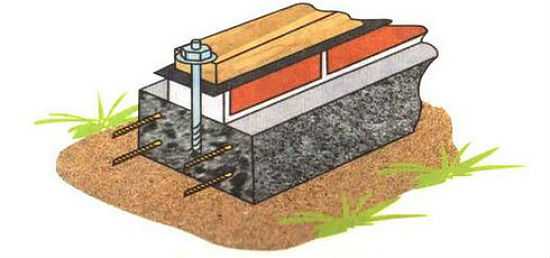

Схема устройства фундамента и способ прикрепить каркас

Как сварить теплицу из профильной трубы своими руками

По чертежу делаем деталировку, нарезаем элементы в размер. На ленту прокладываем 2 слоя рубероида, по периметру делаем обвязку из труб, привариваем их к закладным. Гнем детали по выбранной методике, устанавливаем дуги строго перпендикулярно фундаменту и крепим к обвязке. Рекомендуемое расстояние между арками 900-1000 мм. С торцевой стороны оформляем профилем входной проем, с другой усиливаем конструкцию поперечными перекладинами.

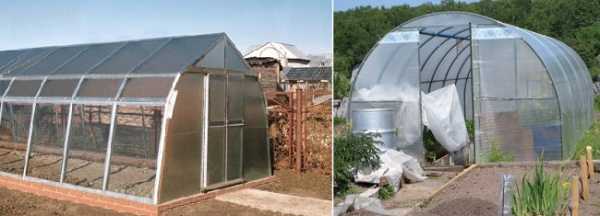

На фото, как собрать каркас теплицы из профильной трубы 20х40 мм

Поперек арочной конструкции укладываем обрешетку из профиля 40*20, 20*20 мм, это послужит базой для листового укрывного материала и упрочнит каркас. На прогоны с помощью саморезов крепим стыковочный пластиковый профиль, вставляем в пазы поликарбонат, толщиной 6-12 мм, фиксируем заглушками. Края прикручиваем на термошайбы. Для проветривания следует сделать форточки. Лучше по 2-3 с каждой стороны. Фурнитуру для комфортного открывания проемов можно купить в специализированных магазинах.

В заключении видео-инструкция с подробными пояснениями, как сварить каркас теплицы своими руками, основание и стены.

Обвязка, усиление, стропильная система, покраска.

setroom.ru

Теплица из профильной трубы 20×20 и 40×20 своими руками. Чертежи и фото самодельных теплиц

Всем доброго времени суток.

Когда вы решаетесь на строительство парника, то в первую очередь встает вопрос: какой материал использовать? В этой статье я решил сделать обзор самостоятельного изготовления теплицы из прочной профильной трубы. При помощи нее можно сделать надежный каркас, который прослужит много лет.

В интернете можно найти множество советов по сборке сооружения, но большинство специалистов описывают процесс изготовления из трубы, но не профильной.

Нужно понимать, что профильная труба в отличие от традиционного аналога имеет прямоугольную или квадратную форму.

Несмотря на небольшую массу, этот материал является достаточно прочным. Если предполагается сделать арочную теплицу, то рекомендуется использовать профиль 40×20. Для перемычек лучше подойдет труба с размерами 20×20.

Преимущества профильной трубы

  • Долговечность.
  • Большой выбор покрытия.
  • Простое крепление.
  • Легкая сборка.
  • Возможность сделать конструкцию любой формы.

Единственной сложностью может быть сгибание материала. В этом случае нужно точно согнуть одну трубу, после чего использовать ее в качестве шаблона. Предварительно ее нужно заполнить песком.

Делаем самодельную теплицу из профильной трубы и поликарбоната

Существует несколько вариантов форм парника, но я решил остановиться на обзоре изготовления арочного типа. Если есть небольшие навыки подобных работ, то не должно возникнуть проблем со сборкой.

Во время выбора места для будущей теплицы, нужно учитывать максимальную освещенность, поэтому она должна смотреть строго на юг. Перепады поверхности не должны превышать 10 см.

Для изготовления арок нужно подготовить профиль с сечением 20×40 в количестве 10 шт (профильная труба). Примерная длина труб должна составлять 5,8 м (можно сразу нарезать при покупке, или взять 6-метровые трубы). Для формирования дуг рекомендуется использовать трубогиб, если делать это руками, то будет сложно добиться высокой точности.

Для перемычек каркаса нужно подготовить профиль с сечением 20×20 мм в количестве 40 шт. Длина труб составляет 67 см.

При помощи колышков и веревки сделать разметку будущего сооружения. Чтобы добиться ровной конструкции, нужно проверять разметку по диагонали.

Вырыть котлован на глубину 80 см, после чего залить цементным раствором, до уровня продольного основания, высота которого должна составлять около 15 см.

На следующем этапе поперечные основания привариваются к продольным. Чтобы придать прочности и надежности рекомендуется воспользоваться металлическими уголками.

Под основанием выложить кирпич, при необходимости для кладки можно сделать небольшую канавку.

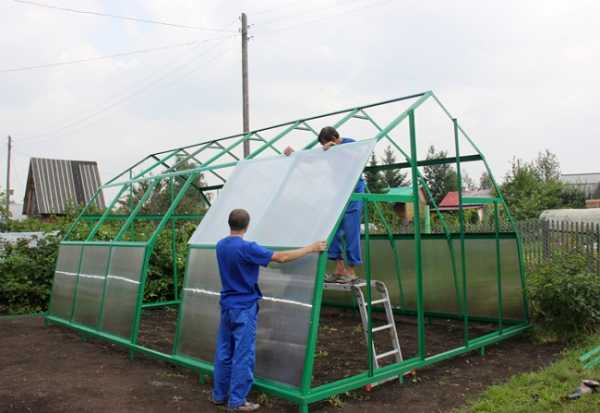

Перед возведением каркаса, нужно выложить листы поликарбоната, сверху уложить дуги и обвести маркером. Вырезать материал можно при помощи строительного ножа, при этом оставить запас около 2 см.

Когда раствор полностью застынет, следует приступить к монтажу каркаса из профильной трубы. К продольным основаниям нужно приварить первую арку.

Важно отметить, что установка первой и последней арки является ответственным действием, поэтому рекомендуется пользоваться отвесом.

При помощи перемычек последовательно привариваются остальные арки. Специалисты рекомендуют начать приваривать дугу к верхней перемычке. После того, как будет установлена последняя арка, нужно приварить торцевые перемычки из профиля с сечением 20×20, так как они не несут большой нагрузки.

Поликарбонат крепится к конструкции при помощи специальных саморезов с шайбами. Перед обшивкой с листов необходимо снять защитную пленку. Первый кусок должен выступать за пределы конструкции, примерно на 15 см.

После крепления поликарбоната нужно вырезать отверстия под форточки и двери. Все стыки нужно обработать силиконом.

Срок службы такой самодельной теплицы составляет более 10 лет. При этом конструкция не требует никакого ухода.

Чертеж теплицы и сборка (видео)

Подготавливая чертеж тепличной конструкции важно учитывать, что труба имеет стандартные размеры от 3 до 12 м. Поэтому нужно узнать этот момент у продавца. Это позволит избежать переплат и работать без обрезков.



Важно! Сечение профильной трубы для основных деталей должно быть 20×40, а также 20×20 для соединительных элементов.

На схеме нужно указать следующие данные:

  • Фундамент.
  • Вертикальные стойки.
  • Крыша конструкции.
  • Верхняя обвязка.
  • Форточки и дверь.
  • Распорки.

В первую очередь, нужно определиться с расстоянием между вертикальными стойками. Специалисты рекомендуют 1 м. В случае, когда парник предполагается накрывать полиэтиленовой пленкой, то расстояние можно сократить до 0,6 м. Это необходимо для снижения нагрузки на трубу. Если требуется увеличить расстояние, то нужно дополнительное укрепление.

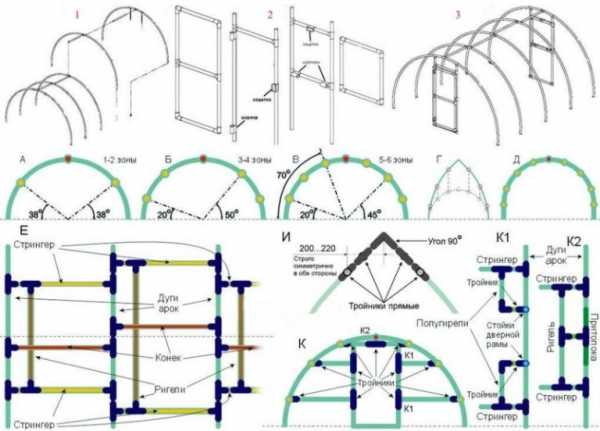

К созданию теплицы арочной формы нужен немного другой подход. Ведь здесь требуется правильно согнуть профильную трубу под определенным углом. Если предполагается, что высота парника будет составлять 2 м, то нужно приобрести 12-ти метровую трубу. Расстояние между дугами, рекомендуется делать не более одного метра.

Все дуги крепятся между собой, кроме того, для закрепления сооружения с каждой стороны нужно будет использовать профиля. В семе указать дополнительные распорки на фронтах.

Следует понимать, что при необходимости из трубы можно сделать любые детали, поэтому существует возможность создать односкатную, треугольную, шарообразную форму будущей теплицы.

Вы наверное понимаете, что сооружение получится достаточно тяжелым, поэтому нужно подготовить основание. Фундамент изготавливается по усмотрению владельца земельного участка. В цементный раствор рекомендуется сразу вставить анкера, к которым приваривается рама для усиления.

Процесс сборки несложный:

  1. Для вертикальных стоек нарезать профильную трубу необходимого размера.
  2. Вертикальные стойки приварить к основанию, при этом пользуясь строительным уровнем.
  3. Сверху стоек нужно зафиксировать обводку.
  4. Сделать замеры и отрезать детали для вертикальных столбов.
  5. Поперечными перекладинами соединить и зафиксировать все стойки.
  6. Сделать дверь и установить в предполагаемое место.

Некоторые садоводы и огородники предпочитают изготовить каркас на земле, после чего закрепить его на фундаменте. Чтобы избежать перекосов, такие работы нужно делать только на ровной поверхности.

Чтобы самостоятельно сделать парник арочной формы из профильной трубы, потребуется использование трубогиба. При его отсутствии, для сгиба нужно выполнить следующие действия:

  • Отрезать материал нужной длины.
  • Сделать напилы.
  • Согнуть трубу.

В этом случае, специалисты рекомендуют начать сборку с двух сторон. Это позволяет добиться прочности конструкции.

После монтажа каркаса нужно закрепить поликарбонат. Но здесь есть несколько нюансов:

  • Лицевой стороной является та, на которую нанесена защитная пленка.
  • Крепить листы нужно саморезами с резиновой шляпкой.
  • Между собой листы соединяются металлическими пластинаками.
  • Стыки обрабатываются герметиком.
  • После закрепления материала снять защитную пленку.

Также рекомендую посмотреть видео по теме:

Видео 1. Каркас теплицы из профильной трубы своими руками (с элементами сварки)

Видео 2. Теплица из профильной трубы под поликарбонат своими руками (продолжение)

Как можно понять из обзора сборки, выполнить работы не сложно. Дачникам уже сейчас нужно задуматься об изготовлении самодельной теплицы. Одним из лучших материалов для этого является профильная труба, как вы уже могли понять.

Автор публикации

0 Комментарии: 14Публикации: 173Регистрация: 14-02-2017

leadinlife.info

чертежи, изготовление изделия своими руками, проект конструкции, сколько весит, что можно сделать, расчет, схема, видео

Для самостоятельного изготовления каркаса теплицы из профильной трубы необходимы чертежи. Именно по ним начинающие огородники-тепличники возводят оригинальные конструкции.

Проект привлекает тем, что здесь идеально соотносятся стоимость и качество.

Это ─ наиболее оптимальный вариант для теплиц/парников, в которых выращиваются овощи и цветы. Данные изделия имеют стандартные размеры (кратные двум метрам).

Теплицы из профильной трубы своими руками

Самодельная теплица строится на основе уникального чертежа. Изготовление теплицы из профильной трубы будет стоить дачнику сущие копейки. Перед тем, как начать строить каркас, следует тщательно выровнять участок и вбить колышки,чтобы профиль для теплицы из трубы не разгибался.

Для собирания изделия понадобятся такие материалы:

  • профильные трубы;
  • сырье под шарниры;
  • тройники под трубы;
  • пленочные зажимы;
  • деревянные либо металлические колышки;
  • угловые тройники-переходники;
  • клеевой раствор и саморезы;
  • строительный метр.

О теплицах из квадратного профиля

Огородники-тепличники предпочитают возводить сооружения из профильных труб для теплиц, поскольку такой универсальный строительный материал обладает многими интересными свойствами и характеристиками:

  1. Каркас теплицы из профильной трубы довольно прочен. Он имеет толщину порядка 1,5 мм и выдерживает нагрузку от большой массы снега.
  2. Если все детали остова покрыть специальным составом, то конструкция приобретает добротные антикоррозийные свойства.
  3. тепличные дуги можно сделать более прочными, перехватив их поперечными усилителями.

Современные теплицы из профильной трубы, своими руками сооруженные, обладают разнообразными формами. Очень популярным является их строительство тогда, когда на руках имеются чертежи теплиц из профильной трубы.

Наибольшим спросом пользуются парники с одно- и двухскатными кровлями, а также с арочными и шатровыми абрисами. В зависимости от конструкции парники делятся на:

  1. Неразборные. Изделия используются круглогодично и не убираются на зимние месяцы.
  2. Разборные. С приходом холодов теплицы из трубы демонтируются и хранятся в подсобном помещении (должен учитываться каждый метр).

Теплица из профильной трубы состоит из следующих элементов:

  1. Фундамента. Это жесткая и твердая часть сооружения. Принимает на себя весь объем нагрузок, распределяя их по основанию. Временным сооружениям прочные фундаменты без надобности, а вот постоянным теплицам без него не обойтись. Фундаменты могут быть кирпичными, деревянными, бетонными или каменными. Конструкции из профильной трубы будут чувствовать себя прекрасно на монолитном ленточном фундаменте. Основание последнего заделывается на глубине приблизительно в метр (80 см ниже местной точки промерзания), а затем засыпается щебнем.
  2. Каркаса. Речь идет о несущих частях конструкции (балках, дугах). Их можно сделать из дерева, стали, или поливинилхлорида (ПВХ). Чем прочнее каркас, тем устойчивее теплица, своими руками изготовленная. Каждая из разновидностей обладает достоинствами и недостатками. Так, деревянный каркас легко монтируется. Однако даже если детали были предварительно обработаны с помощью специальных водоотталкивающих составов, то остов, собранный из них, все равно уступает по прочности стальным каркасам. Сталь же справляется с большими нагрузками, но нуждается в антикоррозийных покрытиях.
  3. ПВХ-конструкции. Привлекают своей безопасностью, прочностью, гибкостью и герметичностью. Однако ПВХ-сегменты стоят дороже прочих материалов. Самостоятельно собранный каркас из профильных труб домиком восхищает своей надежностью. Он дополнен ребрами жесткости (арками). Они располагаются с двухметровым шагом между соседними сегментами. Благодаря абрисам, атмосферные осадки, создающие нагрузки на конструкцию, не задерживаются на поверхности теплицы из трубы. Стальной профиль квадратного сечения не прогибается. Каркас из таких труб монтируется довольно легко. Здесь не нужно специальное оборудование. Для постройки подобных сооружений сгодится простая схема теплицы из профильной трубы.
  4. Покрытия. Являются слоем защитного материала, который крепится на тепличный каркас. В результате, пагубные воздействия окружающей среды не могут повлиять на растения, находящиеся в теплице. Чаще всего самодельные теплицы из профильной трубы покрываются полотнами пленки, стеклом или сотовым поликарбонатом. Они различаются между собой долговечностью, прочностью или стоимостью. Поликарбонатное покрытие способствует созданию наиболее эффективных условий для развития овощей: непроницаем для холодного воздуха и пропускает солнечные лучи. Поликарбонатное покрытие привлекает своим креативным эстетическим видом.
  5. Фурнитуры. При подборе сегментов желательно сделать предварительный расчет. Особое значение имеет материал, идущий на покрытие. Так, чтобы надежно прикрепить сотовый поликарбонат, понадобятся наборы соединительных профилей и термошайб. На металлическом основании поликарбонат фиксируется саморезами. С помощью соединительного профиля объединяются соседние поликарбонатные секции. Профили же из алюминия дополнены резиновыми уплотнителями.

Вместо заключения

Каркас теплицы из профильной трубы позволяет фиксировать различные узлы постройки на внутренней плоскости. Речь идет о комплексах автоматического полива, обогреве либо подсветке. Оцинкованный профиль отличается долговечностью, поскольку ему не страшна ржавчина. Среди дачников большой популярностью пользуются теплицы из профильной трубы, сделанные под пленку либо сотовый поликарбонат. Такие сооружения прекрасно держат тепло, создавая внутри эффект термоса.

Чертежи теплиц из профильной трубы

Каркас теплицы из профильной трубы (видео)

Оцените статью:

Поделитесь с друзьями!

teplichniku.ru

Каркас теплицы из профильной трубы своими руками

Если вы счастливый обладатель дачного участка, то просто грех тратить деньги на покупку магазинных овощей и зелени. Ускорить сроки урожайности и значительно их продлить позволит домашняя теплица.

Чтобы сделать каркас теплицы из профильной трубы своими руками придется потратить определенное количество времени, денежных средств и физических усилий, но в итоге все старания окупятся сторицей во время эксплуатации этой уникальной конструкции.

Почему именно профильная труба?

При выборе материала для строительства – профильная труба станет самым оптимальным решением.

Можно естественно использовать и деревянные рейки, но при этом придется использовать для него максимальные меры защиты, так как данный материал подвергается гниению, усушке и деформации.

Стальная профильная труба выгодное решение, потому что к ней легче прикрепить любое накрытие, в том числе и поликарбонат. На таком каркасе легче стыкуются элементы покрытия, чем на круглой трубе.

Однако в случае использования для накрытия полиэтиленовой пленки учтите, что ее придется менять ежегодно, так как она портится под действием солнечных лучей, ветра и при заморозках.

Стоит учитывать тот факт, что защита включает в себя грунтовку и покрытие краской высокого качества.

Но даже после обработки стоит постоянно следить за каркасом и реагировать на самые малейшие дефекты и вовремя их устранять, чтобы максимально продлить сроки службы строения.

С чего начать?

Перед изготовлением каркаса своими руками, нужно принять решение относительно внешнего вида будущей теплицы. Чаще всего используются конструкции «арка» или «домик».

Последний вид не имеет особенного преимущества, просто его чаше всего и сегодня используют по привычке, так как ранее для покрытия теплицы использовали стекло, которым арочное строение накрыть было бы сложно.

А инновационный и эластичный материал – поликарбонат дает возможность перекрыть теплицы любого вида.

Для основных рам каркаса будущей теплицы, рекомендуется взять трубу размера 4х2 см. Для горизонтальных соединительных элементов можно использовать профиль размера 2х2 см.

Если хотите качественно изготовить каркас такой конструкции, как теплица из профильной трубы своими руками – чертежи должны быть сделаны обязательно. Такой ход позволит правильно выбрать размеры и тем самым исключить большие потери металла во время нарезки деталей.



Изготовление металлопрофильного каркаса своими руками не самое дешевое удовольствие, поэтому расчет рекомендуется проводить таким образом, чтобы на изготовление рамы пошло не более одной стандартной трубы размером 6,05м.

Оптимальный размер при двускатного строения рассчитывается следующим образом. Если высота принимается за 1,7 м, то на две рамы потребуется 3,4 м трубы, после чего остается еще 2, 65 м профиля.

Видео

При учете ската крыши ширина одной рамки должна составить 2,25 м. Главное следить, чтобы после перекрытия каркаса осталось по 10 см материала с каждой стороны на боковые свесы.

При желании можно начать изготовление теплицы используя полукруглые рамы. Тут размеры конструкции будут большими в сравнении с двухскатной, что повышает общюю полезную внутреннюю площадь.

Видео

Но стоит учесть, что самостоятельное изготовление арочной теплицы из квадратной трубы предполагает использование такого аппарата как трубогиб. Благодаря ему получится качественно согнуть профиль, так как вам нужно.

Стоит задуматься, ведь ценовая политика такого приспособления очень высокая, а изготовление трубогиба используя подручные средства под силу не каждому.

Существует несколько способов гибки профиля, без использования специального аппарата, но такие методы не дадут идеального сгиба и могут привести к деформации дорогостоящего материала.

Видео

Поэтому во избежание таких сложностей желательно остановить свой выбор на двухскатном виде домашней теплицы.

Выбор и закладка фундамента

Тут можно выбрать несколько вариантов основания от деревянных шпал, до ростверка из винтовых свай.

Самый оптимальный вариант – выбор мелкого монолитного фундамента, который закладывается своими руками не глубоко на один «штык» лопаты.

Перед изготовлением фундамента, по всем сторонам устанавливаются анкера для крепежа профильных комплектующих. Когда бетонная смесь застывает к анкерам можно приваривать профили 4х2 см, которые станут надежным основанием для установки будущего каркаса теплицы.

Обычный ленточный фундамент тоже можно использовать для строения, он повысит надежность строения и ее долговечность.

Видео – установка фундамента

Процесс закладки фундамента своими руками предполагает большой вклад физического труда, наличие свободного времени и точности, которая должна соблюдаться в каждом действии.

Поэтому рекомендуется перед началом строительства заняться изготовлением чертежа будущей конструкции, с указанием всех размеров, от которых не следует отклоняться, во избежание неприятных последствий при последующей эксплуатации.

Теплица домиком в процессе строительства своими руками не требует использования трубогиба. Чтобы избежать образование возможных неровностей, желательно все собирать на прямой асфальтированной площадке.

В случае наличия такого участка рекомендуется очертить на нем контур создаваемой конструкции с учетом всех размеров и по этому лекалу осуществлять нарезку профиля.

Установка каркаса своими руками

Для облегчения монтажных работ профессионалы рекомендуют не распиливать профильную трубу на отдельные элементы, а организовать несколько надпилов в определенных местах, чтобы с легкостью согнуть их под нужным углом и без применения сварочного аппарата изготовить рамы нужной формы.

Главное правильно рассчитать угол распила, чтобы после сгиба срезы соединились ровно и только после этого их стоит тщательно заварить.

Самыми ответственными элементами каркаса теплицы являются крайние рамы, в которые будут вставляться форточка и дверь. Приварить петли для установки данных подвесных деталей желательно еще на стадии их сборки.

Для создания дверей берется профиль размером 4х2 см, а для создания форточки достаточно будет трубы меньшего сечения 2х2 см.

2-ух метровые поликарбонатные листы диктуют размеры будущего каркаса, поэтому расстояние между арками теплицы необходимо подогнать под этот размер, стык листов чтоб он припадал именно на профиль.

От того что труба выбранного сечения является жесткой оптимальным шагом рам считается метр. Такая самодельная теплица предполагает соединение всех рамок друг с другом при помощи небольших частей квадратного профиля размера 2х2 см.

Видео

Приваривая их своими руками снизу, чтобы не образовывать неровности, что могут негативно отразиться на эксплуатационных возможностях строения (возможно образование волн).

Монтаж каркаса осуществляется с крайней рамы, в которой отображен дверной проем. Чтобы конструкция не отклонялась в стороны, она дополнительно фиксируется при помощи двух раскосов из уголков, которые привариваются к основанию фундамента.

Горизонтальные соединительные элементы устанавливаются с отступом от точек сгиба рамы. Такие шаги делаются для того, чтобы покрытие можно было качественно и равномерно прикрепить ко всей поверхности строения.

Покрытие теплицы листами поликарбоната

Когда соединение каркаса и его установка завершена, приступаем к перекрытию конструкции. К профилю поликарбонат крепится при помощи саморезов или специальных креплений предназначенных для установки именно этого материала.

Теплицы из поликарбоната и профтрубы должны покрываться только встык при этом стоит внимательно проследить, чтобы лицевая сторона материала смотрена наружу конструкции.

Торцевые части листов поликарбоната обязательно обрабатываются герметиком на основе силикона, который их защищает. Рассчитывайте на то, что длина покрытия должна быть больше на 10 см за высоту профиля, для образования ската.

Не верхнем стыке крыши металлической теплицы из профтрубы накрываются профилем, который крепится на саморезы по продольным связям.

Установка поликарбоната на дверь и форточку осуществляется по такому самому принципу, главное проследить за тем, чтобы его размер не мешал по время эксплуатации данных элементов.

Видео

На современном строительном рынке представлен большой выбор разных средств, которые смогут продлить время службы металлического каркаса и ускорить процесс его строительства.

Углубившись в тему и нюансы процесса построения строений из профильных труб, становится ясно, что качественный чертеж, изготовление каждого элемента и технология покрытия каркаса имеют одинаковую важность.

При изготовлении каркаса теплицы из профильной трубы своими руками нужно иметь минимальные познания в архитектуре и работе с металлическими элементами.

Один неправильный шаг или расчет смогут перечеркнуть все труды, а верно принятое решение приведет к отличному итоговому результату.

Записи по теме:

Опубликовано: Май 1, 2016

Загрузка...

trubanet.ru

Парник из профильной трубы своими руками: фото, чертежи и сборка

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Для выращивания рассады и выгонки не обязательно устанавливать дорогостоящую теплицу. Отличным вариантом станет возведение парника, который займёт минимум места на участке, не потребует подключения системы обогрева и будет нетребователен в обслуживании. Его конструкция проста и поэтому даже без строительного опыта не составит никакой сложности спроектировать и установить парник из профильной трубы своими руками. Фото- и видео-инструкция поможет грамотно выполнить все этапы работ в минимальные сроки без привлечения специалистов.

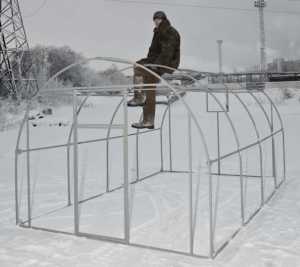

Конструкции из профильных труб являются самыми прочными и надежными

Содержание статьи

Почему выгодно возводить парники из профильных труб, а не из деревянных брусков?

Каркас является основной несущей частью парника, поэтому он должен сохранять форму и выдерживать нагрузки атмосферных осадков. Поэтому материал должен быть одновременно простым в обработке при изготовлении деталей, жёстким, прочным и долговечным. Существует два основных материала каркаса:

  • Деревянный брус. Поддаётся обработке любым подходящим режущим инструментом, позволяет сооружать конструкции при минимальных финансовых затратах и способен создать уникальный микроклимат внутри парника. Однако он подвержен гниению или рассыханию с потерей прочностных свойств, воздействию вредителей и насекомых. Это существенно сокращает срок его службы в среднем до 5-7 лет. Чтобы создать арочную конструкцию, потребуется значительный опыт деревообработки.

Брус для возведения каркаса

  • Металлические профильные трубы. Просты в обработке специализированным инструментом, позволяют создавать конструкции сложных форм, могут контактировать с любыми типами материалов, не нанося им повреждений благодаря гладкой поверхности. Срок эксплуатации металлопрофильных труб составляет в среднем 10-15 лет. При этом они, в отличие от древесины, не нуждаются в дополнительном уходе или защите от вредителей. Оптимальным считается сечение трубы 20*20 мм, которое обеспечивает достаточную прочность и жёсткость конструкции.

Профильные трубы для изготовления скатной или арочной конструкции

При сравнении конструкций из дерева и металла является очевидным тот факт, что для обеспечения одинаковой прочности и несущей способности каркаса потребуются металлические рейки с более компактными размерами. В данном случае это позволит получить больше солнечного света на единицу площади и обеспечить более выгодные условия для теплолюбивых культур. Помимо этого древесина будет нуждаться в периодической антигрибковой обработке.

Древесина применяется для создания глухих стен или поддона, например, в передвижных объектах. Кроме того, она обладает невысокой теплопроводностью и поэтому позволит сохранить тепло в объёме конструкции.

Выбираем материал для обшивки

Обшить парник можно полиэтиленовой плёнкой, стеклом или поликарбонатом. Полиэтилен отличается дешевизной, возможностью создания плотного контакта с шероховатой или неровной поверхностью, а также обладает устойчивостью к воздействию влаги, плесени и грибка. В зависимости от плотности может обеспечить различные степени пропускания света. К недостаткам относится минимальная прочность к нагрузкам осадков, лёгкость повреждения и потеря свойства под действием ультрафиолетовых лучей. Средний срок эксплуатации составляет 1-5 сезонов.

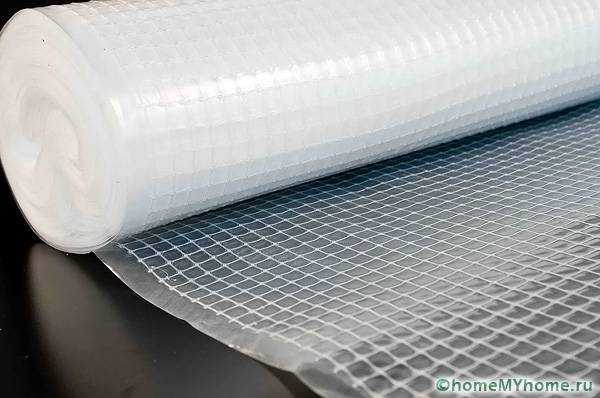

Армированная полиэтиленовая плёнка

Стекло обладает высоким коэффициентом светопропускания и достаточной прочностью, чтобы выдерживать нагрузки снежного покрова. Однако из-за хрупкости при порезке и монтаже оно требует повышенной аккуратности и внимательности. Обладает большим весом, поэтому требуется изготавливать каркас прочнее, чем при использовании в качестве обшивки полиэтилена или поликарбоната. Срок эксплуатации может составлять до десяти лет.

Стекло различной толщины для обшивки конструкции

Более выгодным в плане монтажа и эксплуатации является поликарбонат. Он по светопропускающим характеристикам приближается к стеклу, но лишён хрупкости и весьма пластичен, что позволяет его легко изогнуть и сформировать нелинейную поверхность. Способен выдерживать все типы атмосферных осадков, в том числе и град, без повреждений и потери основных свойств. Срок службы до 20 лет.

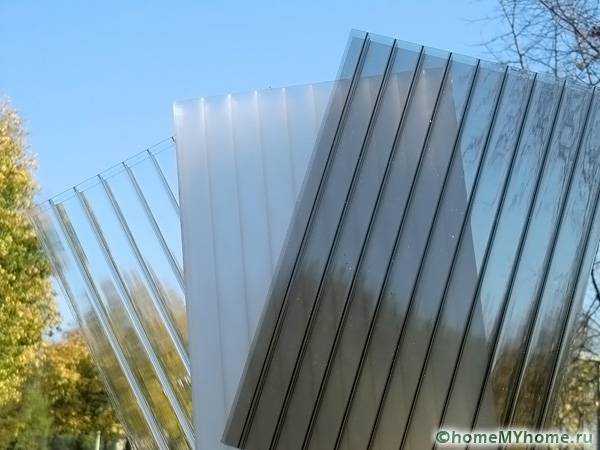

Сотовый поликарбонат самый популярный материал для тепличных конструкций

Этап проектирования

Перед тем, как сделать парник своими руками, нужно подобрать участок для его строительства, выбрать тип конструкции и грамотно провести этапы сборки. От качества проведённых работ будут зависеть длительность его эксплуатации и достижение расчётных тепловых характеристик.

Выбираем подходящее место под объект

Энергоэффективность неотапливаемой конструкции зависит от количества падающих на неё солнечных лучей, которые позволят создавать благоприятные условия роста для культур: влажность, уровень освещённости и температуру. Поэтому до начала проектирования выбирают подходящее место под строительство парника. Основные критерии выбора следующие:

  • Конструкцию размещают в безветренном месте или в условиях минимального влияния воздушных потоков. Это позволит снизить теплопотери в холодный сезон и сохранить внутреннюю температуру в пределах нормы.
  • Площадка должна максимально освещаться солнцем. Даже если выращиваются культуры, которым требуется затенение, рекомендуется установить стёкла или поликарбонат, которые частично поглотят часть солнечных лучей за счёт использования специального покрытия. При этом будет нагреваться не только корпус, а и внутренний объём.
  • Рекомендуется выбирать ровный участок для повышения устойчивости конструкции и обеспечения равномерного освещения растений.
  • Поблизости от объекта должны находиться все необходимые коммуникации: водопровод для системы полива и электросеть для подключения искусственного освещения.
Полезная информация! Важно позаботиться об удобстве доступа к парнику для его обслуживания. Количество свободного пространства должно составлять минимум вдоль трёх сторон объекта в пределах 0,5-1 м.

Выбираем тип конструкции

Форма парника определяет угол падения, преломления и отражения световых лучей на выращиваемые растения. Оптимально перпендикулярное падение солнечных лучей на поверхность с целью максимального использования солнечной энергии для обогрева.

Существуют следующие типы конструкций:

  • Односкатная. Представляет собой простейшую конструкцию, которая возводится с примыканием к жилым или хозяйственным постройкам в целях экономии стройматериалов или компактности размещения на участке.

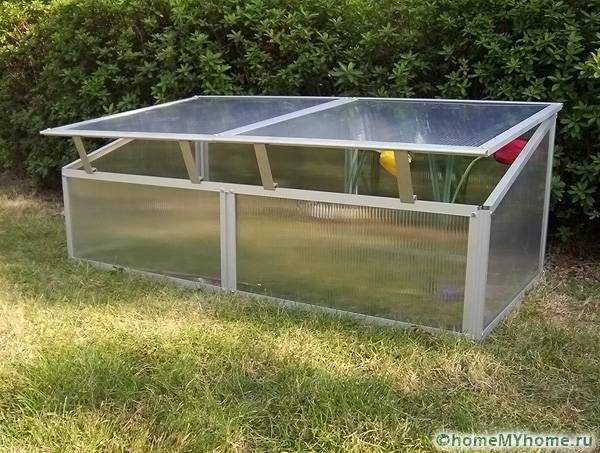

Односкатная конструкция

  • Двускатная. Может устанавливаться в виде отдельного сооружения и обеспечивать лучшую освещённость для выращиваемых растений, чем в случае односкатного типа.

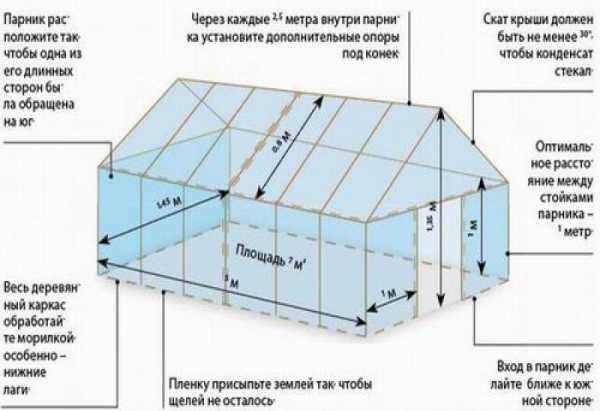

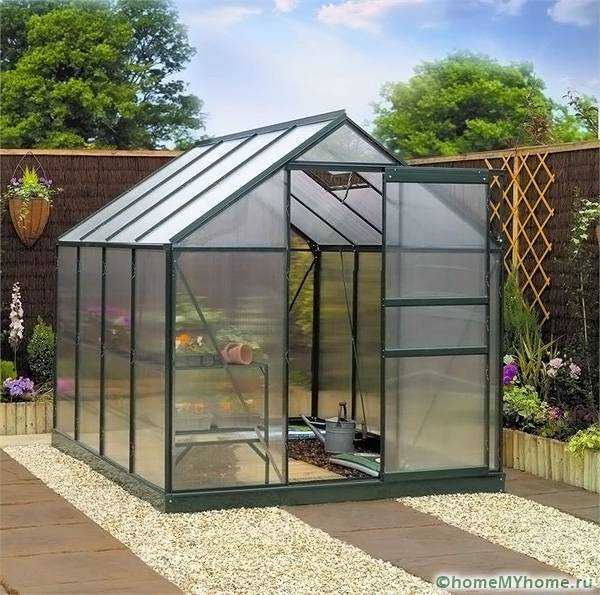

Пример двускатной конструкции

  • Арочная. Обеспечивает равномерную освещённость всего внутреннего объёма, независимо от положения солнца. Однако для достижения такого эффекта необходимо грамотно разместить возводимый объект, чтобы арка была в направлении движения солнца. При монтаже могут возникнуть сложности с выгибанием и центровкой стальных труб, а также креплением обшивки к каркасу. В результате будет получен максимальный КПД нагрева и освещения, по сравнению с другими типами конструкций.

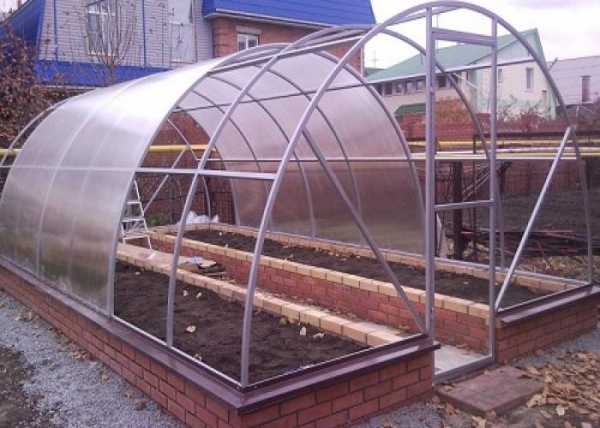

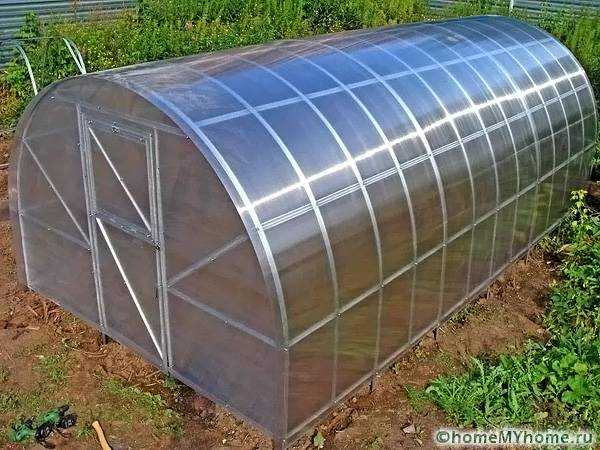

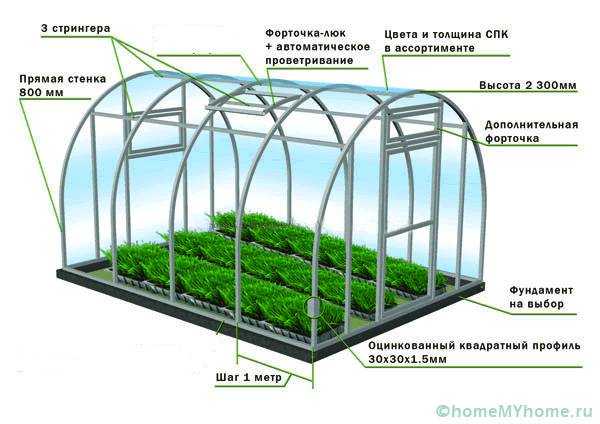

Арочная конструкция пользуется огромной популярностью

Выбрать подходящий парник из профильной трубы и сделать его своими руками проще, если увидеть готовые примеры на фото. Они позволят примерно понять сложность возведения, а также косвенно оценить преимущества.

Статья по теме:

Создаём чертёж

Создание чертежа — важный этап конструирования, который позволяет грамотно рассчитать количество материала, оценить сложность работ, а также правильно выполнить сборку. Начинать планирование следует с определения габаритов парника.

В отличие от других объектов, возводимых на приусадебном участке, в данном случае нельзя делать запас по площади. Связано это с повышением энергоэффективности и обеспечением оптимальных условий роста растений. Поэтому следует чётко определить какие культуры и в каком количестве предполагается выращивать.

Чертёж стационарной арочной конструкции с вентиляционными жалюзи

Парник может быть передвижным или стационарным. Первый вариант подойдёт при острой нехватке полезной площади участка или необходимости его перемещения в обогреваемое помещение при существенном снижении температуры воздуха на улице. Представляет собой конструкцию аналогичную стационарной, но меньших размеров, выполненную из лёгких материалов и расположенную на специальной передвижной платформе.

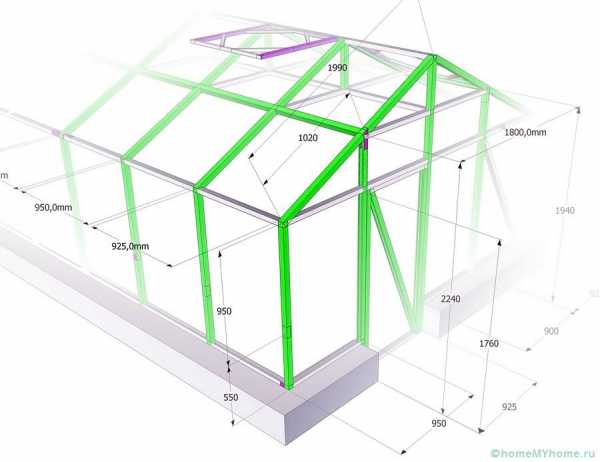

Чертёж двускатной стационарной конструкции на собственном фундаменте

Стационарный объект проектируют с любой необходимой площадью. Он может быть выполнен в надземном и малозаглубленном исполнении. Надземные парники привлекательны тем, что полностью исключают образование затенений, но при этом их целесообразно устанавливать в средних и южных широтах из-за возможного промерзания грунта. Малозаглубленные могут черпать тепло из земли и прогревать внутренний объём независимо от уровня промерзания грунта. Недостатком является появление вблизи стенок затенений, что скажется на замедлении развития растений.

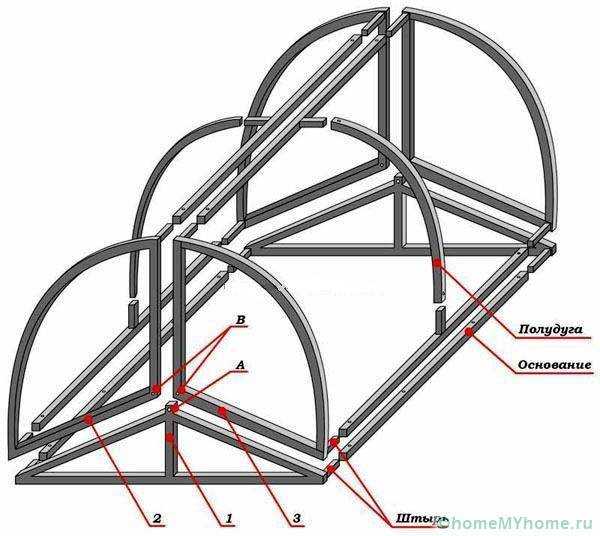

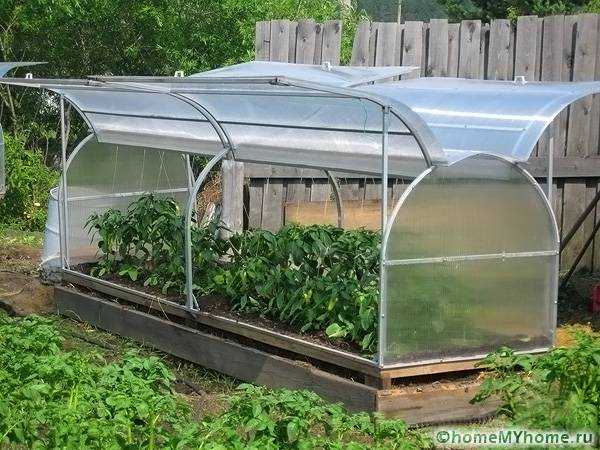

Схема парника-хлебницы

Так же, как и проектируемая теплица своими руками из поликарбоната, чертёж парника должен учитывать и содержать съёмные элементы (створки или дверцы), которые будут обеспечивать доступ к растениям и вентилирование. Для этого в верхней его части предусматривают одну-две дверцы с двух сторон, которые закрепляются к верхней перекладине каркаса.

Полезная информация! Для повышения прочности каркаса нужно предусматривать промежуточные элементы конструкции, которые следует равномерно распределять вдоль стенок с интервалом 0,5-0,8 м. Интервал выбирается таким, чтобы листы обшивки стыками попадали на середину стальной трубы.

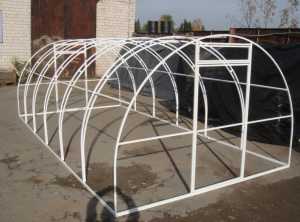

Чертеж и фото теплицы из профильной трубы 20*20 своими руками приведены на изображениях ниже.

Чертёж арочной теплицы

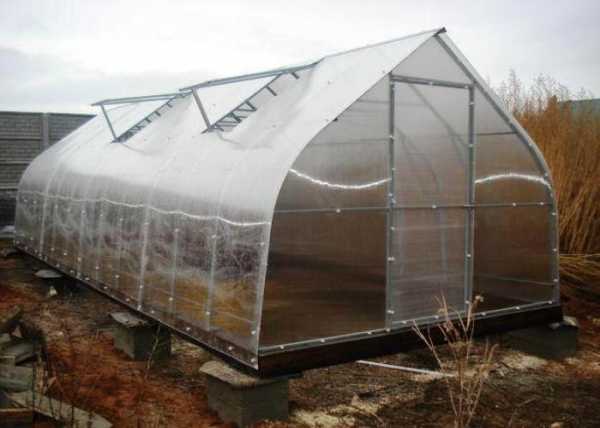

Фото арочной стационарной теплицы

Нужно ли проектировать фундамент?

При строительстве приусадебных объектов фундамент играет роль надёжного основания для всей конструкции, позволяя распределять нагрузку по всему периметру стен. Поскольку парник из профильных труб и поликарбоната имеет минимальный вес, то в большинстве случаев создавать под него фундамент не требуется, так как стальной каркас воспримет на себя основные нагрузки без деформаций. Поэтому под него фундамент закладывать не требуется, особенно если учесть, что он существенно повысит стоимость проекта.

Создание сметы затрат

На основании чертежа составляем смету затрат и деталировку, которые будут гарантировать отсутствие проблем при закупке необходимых материалов и позволят рассчитать бюджет расходов. На деталировке будет видно, какие детали требуют применения специализированного инструмента и на каком этапе могут возникнуть сложности сборки.

При расчёте количества стройматериалов необходимо делать запас в 10% с учётом их возможного повреждения во время доставки, а также допущения ошибок монтажа. Даже если и удастся сэкономить материал, в будущем лишки можно будет использовать для ремонта или усовершенствования объекта.

Как грамотно сделать парник своими руками?

Возведение парника качественно можно разделить на три этапа: поиск инструмента и создание деталей конструкции, подготовка площадки и сам процесс строительства.

Подбор необходимого инструмента и создание деталей конструкции

Для строительства парника из поликарбоната своими руками потребуются следующие инструменты:

  • лопата для выравнивания грунта;
  • бур для установки стоек каркаса;
  • болгарка для разрезания профильных труб;
  • шуруповёрт для вкручивания саморезов;
  • ножовка с мелким зубом для распиливания поликарбоната.
Полезная информация! Разрезать поликарбонат болгаркой запрещено, так как он будет плавиться и потеряет декоративные свойства. Необходимо использовать ручной режущий инструмент по металлу с мелким зубом либо электроинструмент с регулировкой оборотов.

Последовательность сборки каркаса следующая:

  • Закупаем стройматериалы в соответствии со сметой.
  • Изготавливаем детали каркаса путём разрезания труб 20*20 мм до нужной длины. В первую очередь делаем основание, а затем опорные стойки.

Профильная труба – основная статья расходов

  • Для создания арочной дуги применяем трубогибы, либо подручные средства, например, используем стандартное железобетонное кольцо и лом, вставленный в трубу в качестве рычага. Для предотвращения резкого изгиба внутреннюю часть трубы необходимо заполнить песком. Если радиус сгибания трубы до 50 см, то рекомендуется её прогреть паяльной лампой.

Подготовка торцевой части каркаса с установкой дуг

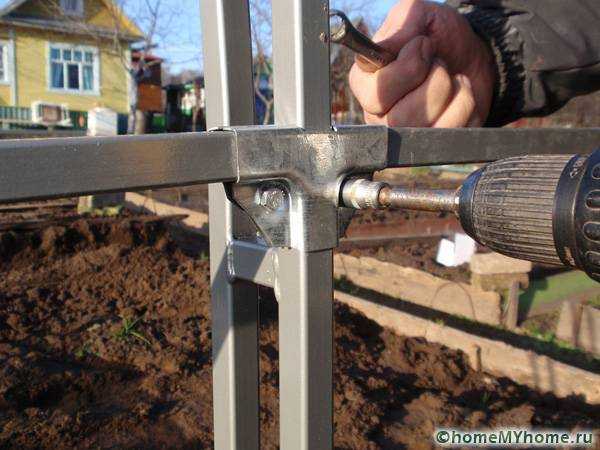

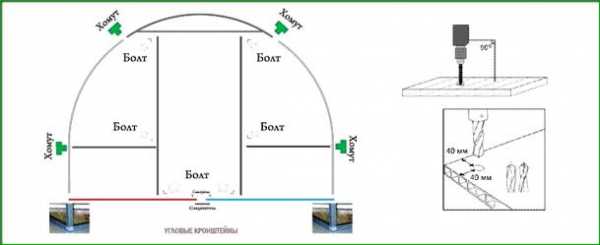

Способ соединения профильных труб на болты

Соединение на фланцы и болты

  • Готовые детали собираем в единую конструкцию по чертежу. Для креплений применяем стандартные стальные скобы подходящих размеров и болты, либо выполняем сварное соединение.

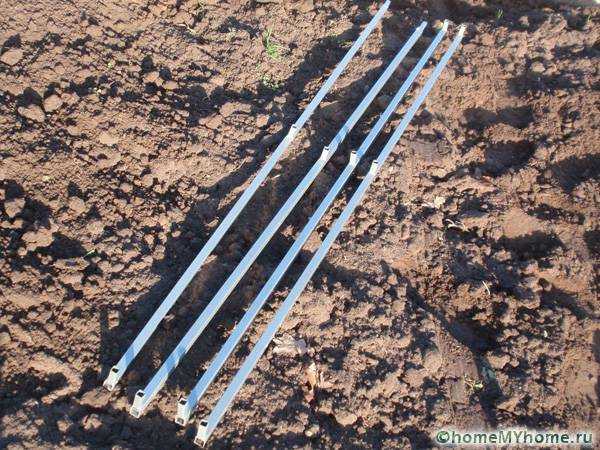

Сортировка нарезанных и подготовленных элементов

Сборка каркаса конструкции

  • Измеряем длину боковых стенок и вырезаем по размерам листы поликарбоната.
Полезная информация! Измерить длину дуги можно курвиметром. Если его нет, то можно использовать верёвку, приложив её плотно к стальной трубе, а затем по её длине сделать отметки на листах поликарбоната и выполнить разрезание.

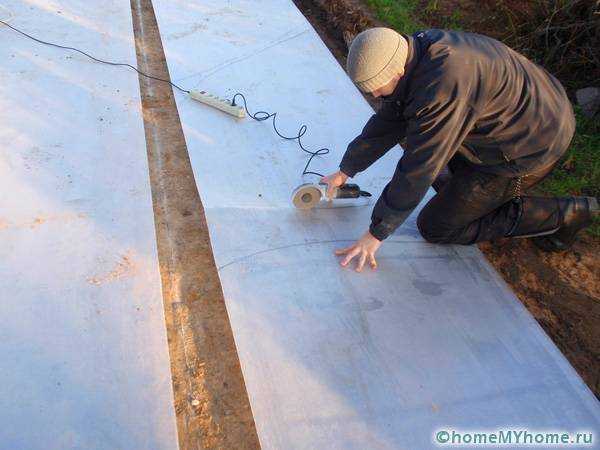

Резка поликарбонатных листов болгаркой на малых оборотах

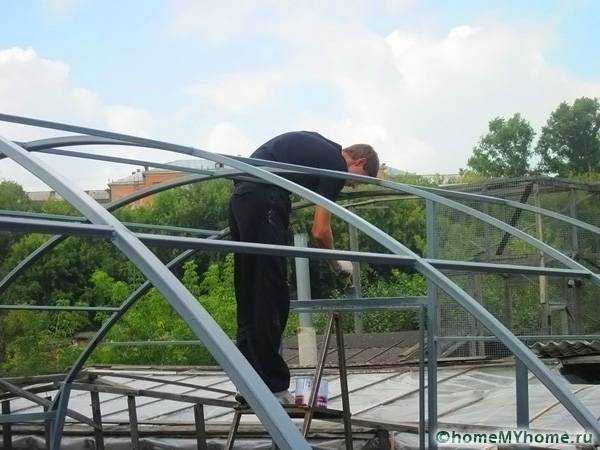

После сборки каркаса его нужно защитить от негативного воздействия внешней среды — рекомендуется покрасить водоэмульсионной краской. Показан готовый каркас парника из профильной трубы своими руками на фото 20.

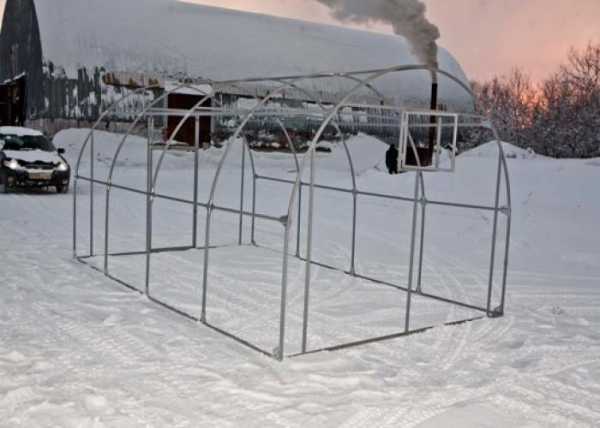

Фото готового каркаса

Статья по теме:

Подготовка площадки

Площадка под объект размечается при помощи вбивания колышков по периметру, но с отступом на 0,5 м с каждой стороны. Делается это для того, чтобы создать к нему удобный доступ.

Независимо от выбранного типа конструкции (надземного или мелкозаглублённого) рекомендуется вырыть трапециевидную траншею под укладку биотоплива, позволяющего в ходе разложения бактериями органических веществ прогревать грунт.

В местах расположения фиксирующих прутьев каркаса на площадке при помощи бура необходимо проделать скважины на глубину примерно 0,5 м. На дно нужно засыпать песчано-щебневую подушку с толщиной каждого слоя по 10-15 см, в зависимости от типа грунта, и тщательно её утрамбовать.

Разметка площадки под будущий парник

Устанавливаем парник из профильной трубы своими руками: фото и видео процесса

Собранный каркас устанавливаем на подготовленную площадку с фиксацией на стальные штыри, вставляемые в проделанные скважины. Если возводится стационарная установка, то опоры рекомендуется забетонировать бетоном марки М300. Сроки частичного застывания составляют 14 дней, а полного – 29 дней. Дальнейшие работы проводят через две недели после заливки.

Пробуренное отверстие под установку опор

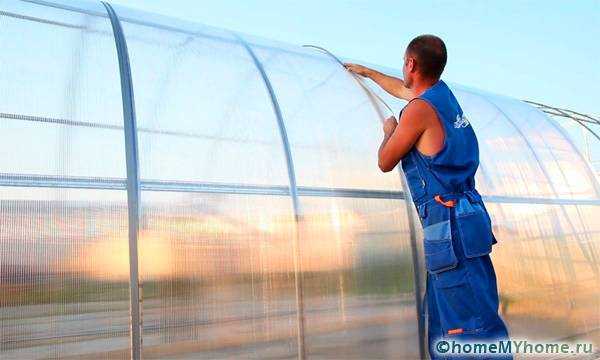

Далее приступаем к монтажу обшивки поликарбонатом. Поскольку его тепловой коэффициент теплового расширения отличается от металла основы, то потребуется в зазор между ними укладывать демпфирующую прокладку, например, на основе каучука. Количество креплений к каркасу выбирается индивидуально и составляет не менее одного на 10-15 см для обеспечения плотного соединения.

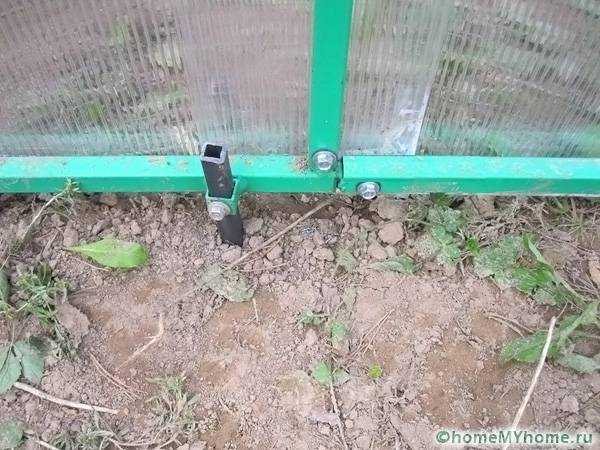

Крепление к опоре каркаса

Лист прикладываем к каркасу, так, чтобы солнцезащитная плёнка оказалась снаружи. По периметру контакта с каркасом обязательно прокладываем полоску уплотнительной ленты либо промазываем силиконовым герметиком. Отмечаем места под отверстия диаметром 8-10 мм и просверливаем их дрелью на малых оборотах. Фиксацию выполняем на болты или саморезы по углам листа в нижней и верхней его части. Важно соблюсти отступ от угла на 3-4 см, чтобы он не откололся. Затем просверливаем остальные отверстия и проводим окончательное закрепление листа.

Полезная информация! Если лист поликарбоната оказался шире, чем расстояние между вспомогательными стойками парника, то его нужно обрезать так, чтобы стык попал ровно на середину стальной трубы.

Обшивка каркаса поликарбонатом

Поликарбонатные листы можно крепить также и на специальные профиля. Для этого крепежи устанавливают на основном каркасе на шурупы, а затем вставляют листы поликарбоната в специальные проёмы. Такой способ крепления будет не только надёжным, а и сократит время монтажа обшивки.

Следующий лист укладываем встык к закреплённому. Выполняем аналогичные операции герметизации и крепления. Стык между двумя листами нужно обязательно герметизировать.

На болты закрепляем петли для крепления открывающихся створок к верхней перекладине каркаса. Их должно быть по две на каждую из частей. Положение петель должно быть таким, чтобы ответная их часть находилась в одной плоскости с поверхностью обшивки, чтобы не допустить перекоса открывающейся части относительно каркаса.

По периметру контакта створок с корпусом на клеевую основу укладываем каучуковый уплотнитель толщиной 2-3 мм и шириной 5 мм. Затем проводим крепление створок на саморезы.

Полезная информация! После закрепления листов поликарбоната нужно снять защитную транспортировочную плёнку с их поверхности.

В результате построен парник из профильной трубы своими руками, фото которого представлено ниже.

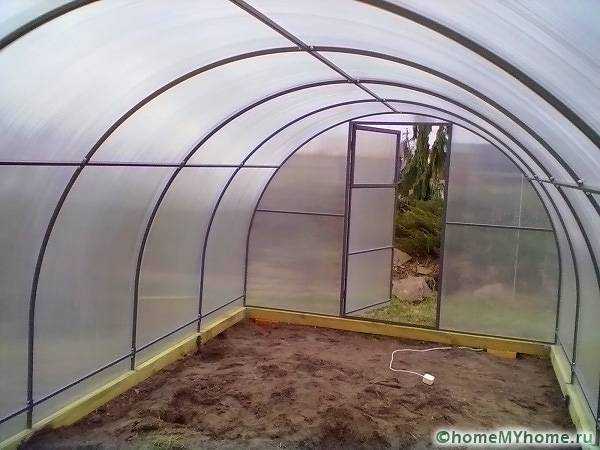

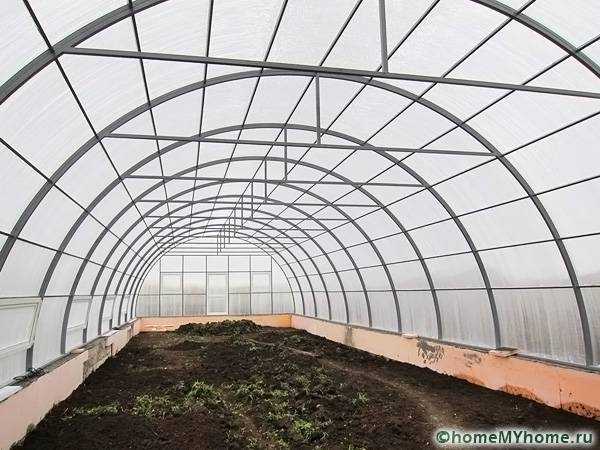

Готовый арочный стационарный парник из профильных труб (вид изнутри)

Заключение

  • Описаны преимущества строительства парника из профильных труб с обшивкой поликарбонатными листами.
  • Приведено описание основных конструкций, их достоинства и недостатки.
  • Описан процесс планировки, подготовки к возведению и строительства объекта своими руками.

Видео: изготовление парника от А до Я



Загрузка...

homemyhome.ru

фото вариантов и особенности изготовления

Высокая стоимость готовых изделий может стать серьёзным препятствием для установки теплицы. В такой ситуации можно изготовить парник из профильной трубы своими руками. Фото конструкций и чертежи легко можно найти в интернете. Однако без соответствующих знаний собрать теплицу будет непросто. Специально для тех, кто решился осилить эту задачу, редакция HouseChief.ru подготовила подробный обзор с инструкциями. Предлагаем познакомиться с особенностями разработки чертежей, порядком выполнения монтажных работ и выбора места для установки теплицы.

Парник с нестандартными размерами лучше изготовить своими руками

Читайте в статье

Преимущества и недостатки строительства своими руками парника из профиля

Наверняка каждый из вас задумывался о том, стоит или не стоит браться за такую задачу. Для лучшей мотивации приведём несколько причин, которые станут хорошим стимулом для создания такой постройки:

  1. Уникальность. При самостоятельном изготовлении теплицы из профильной трубы чертёж конструкции прорабатывается специально для конкретного участка. Всегда можно изменить не только размеры, но и форму парника.
  2. Доступность. Нередко стоимость снижается вдвое.
  3. Прочность. На этапе разработки проекта теплицы из профильной трубы проще внести необходимые изменения, чем дорабатывать уже готовые решения.

Возьмите на заметку:

Затраты на строительство значительно снижаются

Из недостатков следует отметить более длительные сроки возведения, так как приходится тратить время не только на сборку отдельных элементов, но и на их изготовление.

Каждый элемент надо изготавливать самостоятельно

Как выбрать место для парника

При выборе месторасположения парника следует учитывать следующие правила:

  • зимнюю теплицу следует установить поближе к дому, чтобы упростить подключение к системе отопления и снизить затраты на приобретаемое оборудование и расходные материалы;

Внимание! Пристенное расположение является наименее затратным.

Затраты на строительство минимальные
  • стоит отказаться от низинных, открытых участков или мест, имеющих значительный уклон;
  • при наличии на участке зон с различным грунтом стоит отдать предпочтение песчаной почве, не способствующей застаиванию воды. Глинистая почва требует специальной подготовки перед установкой парника;
  • следует отказаться от мест, в которых грунтовые воды располагаются выше 1,5 м от поверхности.

Комментарий

Анастасия Ивашева

Ландшафтный дизайнер студии VENUS DESIGN

Задать вопрос

«Понаблюдайте за своим участком и выберите для установки парника хорошо освещаемое место, в котором не застаивается дождевая вода и есть защита от сильных порывов ветра.»

Определившись с местом установки, стоит правильно расположить теплицу относительно сторон света. Выбор будет зависеть от конструктивных особенностей монтируемой конструкции:

  • односкатную теплицу располагают скатом крыши на юг;
  • продольную ось двускатной или арочной конструкции направляют с севера на юг. Отклонение не должно превышать 15−20°.
Расположение должно быть осознанным

Выбор типа конструкции теплицы из профильной трубы

Приступая к изготовлению теплицы из профильной трубы своими руками, чертежи разрабатываются для шатровой либо арочной конструкции. Арочный парник предполагает наличие специального производства, так как придать требуемую форму самостоятельно сложно. К преимуществам таких конструкции стоит отнести простоту сборки при наличии изогнутых деталей. К недостаткам − ограниченную функциональность из-за невозможности высаживания около стенок высоких растений.

Самостоятельно изготовить дуги достаточно сложно

Шатровые парники отличаются простым конструктивным исполнением. В их составе отсутствуют изогнутые элементы, что значительно упрощает процесс изготовления. Несмотря на наличие в продаже уже готовых изделий, многие стремятся изготовить самостоятельно именно шатровые теплицы из профильной трубы. В конструкции данного вида можно высадить растения различной высоты.

Внимание! Шатровые парники стоят дороже арочных, так как для их возведения требуется больше основного и укрывного материала.

Более дорогостоящий вариант, по сравнению с арочными парниками

Каким материалом обшить парник из профильной трубы своими руками: фото и особенности возможных вариантов

Чтобы было проще выбрать подходящий укрывной материал, предлагаем познакомиться с возможными вариантами. Предпочтение может быть отдано:

  • поликарбонату. Наилучший вариант для теплицы из профиля 20×40 мм. Отличается оптимальным соотношением прочностных характеристик и веса. Обеспечивая достаточное прохождение солнечного света и хорошо сохраняя тепло внутри парника, поликарбонат превосходит по износостойкости стекло в 200 раз. Имея в наличии нож или ножницы, каждый может отрезать поликарбонат в размер своими руками.

Совет! При выборе подходящего укрывного материала следует учитывать свои финансовые возможности и желаемые эксплуатационные характеристики парника.

Поликарбонат – наилучший выбор

Статья по теме:

Парники и теплицы из поликарбоната. Какие бывают теплицы из поликарбоната, критерии выбора теплицы из поликарбоната, ведущие производители готовых теплиц из поликарбоната, популярные разновидности парников из поликарбоната с открывающейся крышей — читайте в публикации.

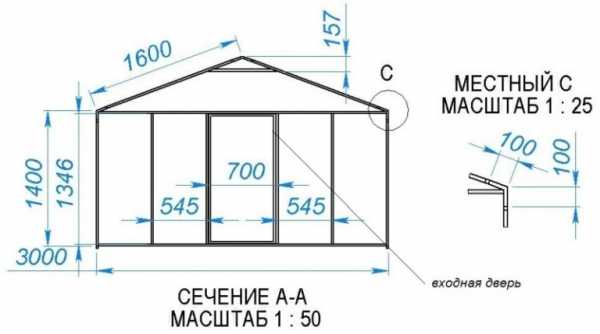

Подготовка чертежей с размерами для теплицы из профильной трубы и создание сметы

Чаще всего эскиз будущего парника разрабатывается с учётом стандартных габаритов. Однако при детальной проработке чертежа теплицы из профильной трубы с размерами могут вноситься определённые коррективы с учётом её месторасположения. Предлагаем познакомиться с особенностями создания чертежей для конструкций различной формы.

Подробный чертёж упростит изготовление своими руками

Создание чертежа каркаса из профильной трубы для шатровой теплицы

При разработке чертежа каркаса теплицы из профильной трубы с шатровой кровлей следует определиться с углом наклона крыши. Выбор делается с учётом ветровой и снеговой нагрузки, характерной для конкретной местности, и обычно составляет 30−45º. Высоту боковых стенок выбирают из диапазона 1,7−2 м.

При расчёте габаритов кровли задают угол наклона крыши и ширину будущей постройки. Длина ската будет численно равна гипотенузе прямоугольного треугольника, один из катетов которого равен половине ширины парника. В этом случае длина ската будет составлять половину ширины теплицы, разделённой на косинус угла ската, а высота – произведение половины ширины парника на тангенс угла наклона кровли. Например, для теплицы шириной 3 м с углом наклона кровли в 45º расчёты производятся следующим образом:

  • длина ската = 1,5 м / cos45º = 2,12 м. Дополнительно предусматривается напуск длиной 0,1–0,3 м. Окончательно длина ската при напуске 0,3 м будет равна 2,42 м;
  • высота кровли = 1,5 м × tg45º = 1,5 м. Если высота боковых стен составляет 2 м, суммарная высота строения будет равна 3,5 м.

Ширину дверного проёма стоит выбрать 0,7–0,8 м. Размеры форточек для вентиляции должны составлять 0,3×0,5 либо 0,5×0,5 м. Для зимней теплицы стоит предусмотреть тамбур. Вертикальные стойки должны располагаться через 0,6–1 м. Выбрав наибольшее расстояние, можно уменьшить затраты на изготовление каркаса. Меньшее позволит увеличить срок службы укрывного материала.

Для расчёта арочного парника надо знать формулы длины окружности

Создание чертежа для изготовления своими руками теплицы арочной конструкции из профильной трубы

Приступая к расчёту, следует определиться с высотой будущего парника. Обычно она составляет 1,9–2,4 м. Сама арка, по сути, является половиной правильной окружности. Разрабатывая чертёж теплицы из металлопрофиля своими руками, следует учесть, что длина правильной окружности равна

L = 2 × π × r, где

  • π – 3,14;
  • r – радиус окружности. В данном случае это высота будущего парника.

Комментарий

Анастасия Ивашева

Ландшафтный дизайнер студии VENUS DESIGN

Задать вопрос

«Стандартная длина поликарбоната и профилированных труб − 6 м. Исходя из этого, следует рассчитывать высоту будущей конструкции. Ширина будет равна двум высотам.»

Для расчёта арочного парника надо знать формулы длины окружности

Создание чертежа для изготовления своими руками фундамента под теплицу из металлопрофиля

Необходимость обустройства фундамента под теплицу обусловлена небольшим весом конструкции из профиля. Как следствие, при достаточно сильном порыве ветра парник может улететь. Разрабатывать чертёж основания следует после того, как будут определены габариты каркаса теплицы из профильной трубы. Своими руками обычно обустраивают фундамент, высота которого равна 0,3–0,8 м. Остальные параметры стоит выбрать на 0,2–0,3 м больше размеров парника.

Размеры парника и основания взаимосвязаны

Как рассчитать нужное количество строительного материала при создании парника из металлопрофиля своими руками

Для расчёта необходимого количества материала потребуется подробная схема теплицы из профильной трубы. Своими руками можно изготовить различную конструкцию. Расчёт выполняется с учётом конструктивных особенностей и геометрических параметров строения. Сложим протяжённость всех элементов каркаса, далее следует полученное значение разделить на стандартную длину профильной трубы.

Комментарий

Анастасия Ивашева

Ландшафтный дизайнер студии VENUS DESIGN

Задать вопрос

«Планируя возведение своими руками парника из металлопрофиля с поликарбонатом, следует учесть стандартные размеры листов: 2,1×6 м и необходимость их укладки с нахлёстом 0,6–0,7 м.»

Расчёт необходимого количества металлического профиля производится по схеме

Как своими руками построить парник из профильной трубы

Для качественной сборки парника из профиля своими руками следует придерживаться определённой технологии выполнения работ. Предлагаем познакомиться с основными этапами, чтобы вы могли построить конструкцию, способную прослужить достаточно долго.

Этапы строительства зависят от конструктивных особенностей

Какие инструменты нужны для работы

Перечень инструментов, которые потребуются в процессе изготовления конкретного парника, может отличаться. Для сборки каркаса, кроме металлического профиля, стоит подготовить:

  • сварочный аппарат с мощностью более 3 кВт, если элементы планируется соединять посредством сварки;
  • болгарку;
  • плоскогубцы;
  • молоток;
  • шуруповёрт;
  • измерительный инструмент. Обязательно наличие угольника для контроля угла, под которым соединяются отдельные элементы, и строительного уровня − для определения их пространственного положения.
Инструменты должны быть в наличии до начала работ

Сборка каркаса теплицы из профильной трубы

От качества выполненной работы зависит не только внешний вид монтируемой конструкции, но и срок её службы. Сборка каркаса теплицы из профильной трубы может производиться по-разному: с помощью резьбовых соединений и посредством сварки. Предлагаем ознакомиться с нюансами изготовления элементов арочного парника и порядком сварки каркаса.

Сборка каркаса парника должна выполняться по правилам
Как придать профильной трубе для каркаса теплицы вид дуги

Сформировать дуги для теплицы из профильной трубы можно, обратившись в специализированную компанию. Здесь необходимые манипуляции выполнят на специальном оборудовании. Тем, кто планирует всё сделать своими руками, предлагаем узнать, как правильно согнуть профильную трубу для теплицы без деформации. Для начала стоит подготовить радиусный шаблон, а затем воспользоваться одним из следующих методов:

  1. Первый способ. Просеяв и просушив речной песок, прокалить его на металлическом листе, добившись полного испарения влаги. Установив с одной стороны профильной трубы деревянный чопик, засыпать внутрь подготовленный песок. После этого можно придать профтрубе желаемую форму без риска деформации. Воспользоваться способом можно в любое время года.
  2. Второй способ, актуальный для зимы. Вместо песка, используется вода, которую наливают внутрь трубы и ждут её замерзания. После этого заготовку гнут по шаблону.
  3. Третий способ. С помощью болгарки на профильной трубе делаются надрезы на 2/3 ширины через равные расстояния. Последние выбираются с учётом величины изгиба кровли. После этого профтруба изгибается, а надрезы завариваются.
Можно использовать специальное оборудование для того, чтобы изогнуть трубу
Как своими руками сварить каркас теплицы из профильной трубы

Если вы решили сварить теплицу из профильной трубы своими руками, работу можно сделать в следующей последовательности.

Как своими руками обшить каркас теплицы из профильной трубы

Если в качестве укрывного материала выбран поликарбонат, работы можно выполнить в следующей последовательности.

Подготовка площадки и установка парника

Последовательность подготовки площадки и установки теплицы одинакова для готового изделия, и изготовленного своими руками. Предлагаем посмотреть тематическое видео с подробным описанием процесса.

Предлагаем узнать мнение о готовых парниках из профильной трубы.

Отзыв о модели из профильной трубы «СТО Складской техники»

Подробнее на Отзовик: http://otzovik.com/review_1345558.html

Отзыв о модели Агросфера «Богатырь» из оцинкованной стальной трубы

housechief.ru

Теплица из профильной трубы своими руками

Для сооружения теплиц часто выбирают профильные трубы. Они характеризуются прочностью, устойчивостью к нагрузкам, поэтому могут использоваться под стекло или поликарбонат, низкими расходами на эксплуатацию парника.

Арочная теплица с каркасом из профильной трубы

Оптимальный вес каркаса позволяет монтировать на него разные типы укрывного материала для использования в разное время года.

Cодержание статьи

Какой фундамент лучше?

Нужен ли фундамент теплице, зависит от того, в какое время года она будет работать. Если речь идет о сезонном парнике, то без него можно обойтись. Достаточно вогнать согнутые трубы землю, чтобы получился туннель. Для сооружения полноценной теплицы своими руками фундамент нужен обязательно. Его выбор зависит от следующих факторов:

  • размера и веса теплицы;
  • структуры почвы;
  • наличия достаточного количества средств;
  • продолжительности эксплуатации конструкции.

Под парник можно использовать следующие типы основания: ленточное или свайное. Ленточный фундамент под каркас теплицы из профильной трубы пригоден для габаритных, тяжелых сооружений. Главное требование к такому основанию – ширина ленты более 20-25 см, особенно, если планируется его применение круглогодично.

Глубина заложения ленты должна опускаться ниже уровня промерзания почвы.

В свайном фундаменте роль опор могут выполнять кирпичные, железобетонные или металлические элементы. Они устанавливаются по периметру будущей теплицы с минимальным шагом равным диаметру сваи. Оптимальное расстояние между ними составляет 1,5-2 метра.

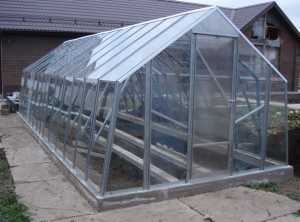

Теплица из профильной трубы установленная на ленточном фундаменте

Опоры также закладываются на глубину промерзания почвы. Среди их преимуществ – дешевизна и быстрота монтаж, экономия трудозатрат.

Выбор формы каркаса

Строители различают две основных формы теплиц:

  • арочные;
  • шатровые.

Существуют также такие типы конструкции, как двускатные, пристеночные, туннельные и т.д. Однако, они являются производными от первых двух.

Арочные парники, как правило, собираются на заводах. Это объясняется тем, что профильная труба плохо поддается гибке своими руками. Среди преимуществ такого парника – легкость монтажа, ценовая доступность, экономичный расход укрывного материала для каркаса.

Также он не задерживает снег на своей поверхности. Не лишена конструкция и недостатка. Она демонстрирует низкую функциональность. Например, грядки, расположенные по краям сооружения ограничены в росте.

Конструкция шатра позволяет обзавестись самодельной теплицей. Трубы не требуют гибки, поэтому монтаж занимает меньше времени, чем при строительстве арки. Шатер позволяет выращивать растения любой высоты, что повышает его функциональность.

Шатровая теплица (слева). Арочная теплица (справа)

Сооружение легко «нарастить», добавив несколько секций. Среди его недостатков – потребность в большом количестве укрывного материала, что напрямую влияет на конечную стоимость постройки.

Строительство фундамента

Фундаментные работы для изготовления теплицы из профильной трубы включают следующие этапы:

  1. Разработать проект парника своими руками.
  2. Выровнять участок, очистить его от пней, растительности, мусора.
  3. Наметить место установки парника, обозначить его колышками и натянутой между ними капроновой ниткой.
  4. Проверить правильность намеченного прямоугольника. Расстояние между углами должно быть одинаковым, а сами они должны быть прямыми, то есть ровняться 90˚.

В случае сооружения свайного фундамента, нужно выполнить такие действия:

  1. Забить в почву выбранные опоры, оставив над землей свободные концы длиною 10 см (к ним будет крепиться каркас).
  2. Используя уровень, отмерить равное расстояние от земли до кончика наименьшей сваи и выровнять все остальные опоры по ее уровню болгаркой.
  3. Положить профильные трубы на длинные стороны фундамента, так чтобы они немного выступали за прямоугольник.
  4. Проверить расстояние между двумя профильными линиями.
  5. Приварить трубы к основанию.

Устройство свайного фундамента под теплицу

Для ленточного фундамента под каркас из профильной трубы, как правило, разрабатывают траншею глубиною 50 см и шириною от 30 см плюс место под стенки опалубки. Опалубка монтируется из досок или фанеры по всему периметру постройки и остается в траншее вплоть до застывания цемента.

Для защиты от сырости поверхность между каркасом и лентой заполняется рубероидом или разогретым битумом.

Чтобы сделать конструкцию основания прочнее, используется армирование. Армирующий пояс закрепляется по углам дополнительными элементами – металлическими штырями. Пояс заливается цементным раствором на высоту 30 см над уровнем почвы.

Состав цементного раствора может быть следующий: песок, гравий, цемент и вода в соотношении 4:4:1:0,5.

Монтаж каркаса

Проект строительства теплицы из профильной трубы именно своими руками предусматривает использование следующих материалов:

  • трубы профильной 20х20 мм для сооружения продольных линий конструкции;
  • трубы профильной 20х40 мм для возведения вертикальных стоек;
  • саморезов.

Чтобы выполнить монтаж арочного каркаса своими руками, необходимо знать азы сварочных работ или пригласить профессионального сварщика. В случае, если парник будет разборным, то можно выполнять крепление болтами, саморезами.

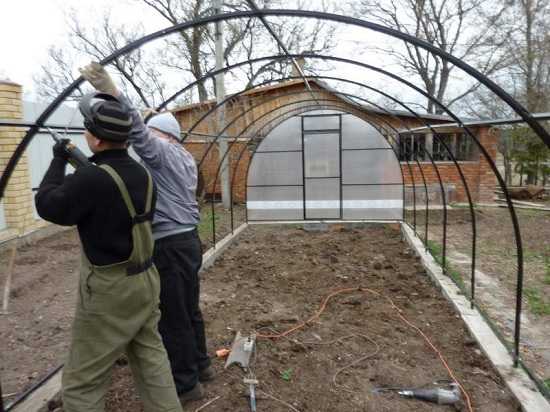

Монтаж каркаса теплицы из профильных труб

Изготовление теплицы выглядит следующим образом:

  1. Нарезать трубу на отрезки нужной длины и подготовить дуги для монтажа крыши.
  2. Для теплицы размером 8х3 м длина дуги будет составлять 9,5 м.
  3. Чтобы усилить конструкцию, можно использовать поперечную планку, которая приваривается в верхней части.
  4. Нарезать заданное количество верхних стоек, к которым будут крепиться выгнутые профильные трубы. Длина вертикальных стоек составляет около 65 см.
  5. Подготовить планки продольного направления. С их помощью нужно выполнить крепеж дуг вмонтированных в стойки. Стыки необходимо зафиксировать сваркой или крабами.
  6. Выполнить изготовление дверей и окон своими руками. Сначала нужно вымерить оптимальный размер элементов, а затем изготовить их каркас. Двери и окна монтируются с противоположных друг к другу сторон посредством сварки.
  7. Обработать конструкцию грунтовкой и краской.

Как согнуть профильную трубу для крыши?

Согнуть профильную трубу своими руками можно таким образом:

  • использовать трубогиб;
  • использовать болгарку.

Первый способ достаточно трудоемкий. Он неэффективен, если требуется изготовление каркаса для габаритной теплицы. Выполнить гибку труб можно так:

  1. Отметить радиус изгиба на поверхности трубы при помощи маркера. Чем больше радиус деформации, тем больше меток необходимо сделать.
  2. В отмеченных точках при помощи болгарки сделать неглубокие надрезы. Глубина должна быть не больше половины внутреннего диаметра трубы.
  3. Плавно и медленно согнуть изделие.
  4. Приварить к краям получившейся трубы перемычку.
  5. Защитить надрезы стальной полосой. Ее нужно уложить поверх надрезов и прихватить сваркой.

Готовую арку нужно установить на каркас и приварить. Теплица готова к покрытию укрывным материалом.

Как с помощью трубогиба согнуть профильную трубу для арочной крыши? (видео)

Чем покрыть каркас?

Самодельные тепличные конструкции можно покрыть:

  • стеклом;
  • полиэтиленом;
  • нетканым материалом;
  • поликарбонатом.

Для стеклянных теплиц подходит только двускатная схема постройки. Так как стекло – это тяжелый материал, лучше использовать под такие стены ленточный фундамент при закладке на глубину не менее 80 см. Уклон крыши должен составлять не меньше 15˚. Остекление своими руками осуществляется снизу вверх.

Пленка и укрывное агроволокно – это легкие материалы, которые не требует особых условий обустройства основания и стен теплицы.

Главное в монтаже пленки – это правильной расчет ее количества. Если длина парника – 7 м, высота – 2,5 м, а ширина рулона тепличной пленки – 3 м, то к длине парника следует прибавить высоту умноженную на 2 и отнять от полученного значения 1 м. Таких кусков потребуется два: (7+2,5х2)-1= 11 м и 11х2 = 22 м.

Процесс покрытия теплицы из профильных труб листами из поликарбоната

Поликарбонат крепиться прямо на профильные трубы. Для этого можно использовать такие крепежи: Н-образные, коньковые, торцевые, разъемные соединительные и другие. Популярным креплением являются термошайбы.

Они предотвращают образование мостиков холода, что важно в зимний период, компенсируют температурное расширение и препятствуют образованию коррозии.

Другие похожие статьи по теме:

trubypro.ru
