Схема Подключения Двухклавишного Проходного Выключателя

Схема проходного двухклавишного выключателя с двух мест Как подключить двухклавишный проходной выключатель с двух мест И так как теперь по любому все резко стало ясно, переходим к порядку монтажа нашей схемы с двухклавишными проходными выключателями. Важным этапам монтажа схем подобной сложности является правильная маркировка всех кабелей и отдельных их жил проводов.


Рисунок 1.

Теперь его можно выключать сразу, а освещение отключит таймер через 2 минуты.
Как подключить двухклавишный проходной выключатель

Рассоединяете их, и подключаете между ними перекидной. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь .

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются. Когда монтаж системы освещения закончен, все цепи нужно проверить контрольными приборами.

Этот провод подключается к корпусу светильника. Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя.

Давайте сначала рассмотрим схему подключения одноклавишного перекидного выключателя, а затем — двухклавишного.

Оттого и сами контакты, и принцип работы коммутаторов с ними так же именуются перекидными.

подключение проходного двух клавишного выключателя

Схема управления с трех мест

Несомненное, это минус подобной системы. Смотрите также:. Обесточить квартиру, дом. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.


Установить декоративные панели устройств.

Порядок монтажа схемы с двухклавишными проходными выключателями Оба выключателя устанавливаются в подрозетники в стенах, к каждому из них подводится по два трехжильных кабеля контактов ведь 6 К каждому светильнику также подводится трехжильный кабель Концы кабелей соединяются внутри распаечной коробки согласно схеме подключения Как видите, здесь нет совершенно ничего сложного. Установить декоративные панели устройств.

К первому проходному двухклавишному выключателю подводиться фаза, а дальше согласно схеме и указаниям на самих выключателях. Рисунок 1.

Так как соединяемых проводов в распредкоробке будет четыре. Чтобы этого не делать, освещение в прихожей выключается таймером.

Если у вас проводка идет под потолком, то придется оттуда опускать провод к каждому переключателю, а потом обратно поднимать его вверх. В общем, вещь удобная и нужная.

Однако выключатель с тремя клеммами здесь уже не подойдет.
2 клавишные проходные выключатели из 3 х мест схема подключения

Назначение

Такая тенденция при увеличении количества подключенных проводов при монтаже проходного трехклавишного выключателя с управлением из трех мест, приведет к проблеме с большим количеством проводов. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.


В этом случае самый простой и надежный способ отключить автомат освещения в щитке. И чем больше у вас светоточек, тем большее их количество будет в распредкоробках.

Чем характерна схема подключения проходного двухклавишного коммутатора? То же самое выполняет и двухклавишный выключатель. Если вы уже лежите в постели?

Как это сделать, читайте в статье » Беспроводной проходной выключатель. Порядок подключения проводов, которые по схеме проложены между переключателями и подсоединяемые в клеммы со стрелками, не критичен. Однако выключатель с тремя клеммами здесь уже не подойдет. В шов закладывают трехжильный кабель и шпаклюют стену.

Используется с той же целью для управления тремя группами светильников. По сути, мы можем использовать в этой схеме два одноклавишных выключателя вместо двухклавишного. Глядя на обе схемы, сразу заметно, как подключен фазный провод. А если вам вообще не хочется прокладывать провода и штробить стены, можно ли в этом случае смонтировать проходные выключатели?

Как работает 2х клавишный ПВ


На нижней части иллюстрации цепь замкнута, и свет включен. Разновидности перекрестных и проходных переключателей Давайте знакомиться поближе с предметом нашего интереса. Это позволит избежать ошибок при монтаже. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей!

Это следует приять к сведению, прежде чем подключить двухклавишный коммутатор. Схема подключения одинарного проходного выключателя значительно проще и может помочь организовать управление электроосвещением из двух точек. Иногда стремятся к экономии, покупают провода тонкого сечения, не учитывают максимально допустимую длину кабеля. Внешний слой изоляции с провода снимается почти полностью до вводного отверстия, оставляют см. Материалы Подключение двухклавишного проходного выключателя Без проходных выключателей совершенно не обойтись в современном интерьере.

Установить декоративные панели устройств. Вот схема, поясняющая принцип работы такого устройства: Схема с перекрестным выключателем У него уже 8 контактов.
Двухклавишные проходные выключатели из 2-х мест. Схема подключения

Порядок монтажа схемы с двухклавишными проходными выключателями

Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.

Например схема подключения перекидного Legrand Valena: Естественно сам перекидной запихивать в распаечную коробку не нужно. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.

К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. Инструкция по монтажу: Схема управления с двух мест Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга.

Что особенного в коммутаторе с двумя клавишами

При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия. В схеме с трех мест устройство находится в любой точке между двумя остальными. Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель.

Монтаж проходных выключателей при существующей проводке Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов: 1. Затем присоединяются четыре промежуточных проводника. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Разновидности перекрестных и проходных переключателей

Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи. Для данной схемы подключения необходимо качественно и правильно выполнить 12 соединений проводов. По принципу работы такое устройство эквивалентно двум проходным двухклавишникам в одном корпусе, на схеме ниже это наглядно видно.

Глядя на обе схемы, сразу заметно, как подключен фазный провод. Два выключателя следует закрепить в подрозетниках, после — к проводке, ведущей к осветительным приборам, подсоединить трехжильный кабель. Выражаясь академическим языком, проходной выключатель — это устройство, которое обеспечивает независимое управление освещением из разных местоположений.
Подключение двухклавишного проходного выключателя

Двухклавишный проходной выключатель: схема подключения своими руками

Проходные выключатели в современном интерьере незаменимы. Самые сложные схемы управления ими позволяют создавать удобно расположенные точки освещения. Например, двухклавишный проходной выключатель поможет управлять светильниками и люстрами с нескольких мест.

Назначение

Под проходным (промежуточным, переходным) выключателем понимают устройство, при помощи которого можно выключать и включать свет, находясь в другом помещении или в любом участке комнаты. Обычно в доме, подъезде, на даче устанавливаются одноклавишные переключатели — ими можно управлять одной линией освещения или контуром из разных точек. Например, зайдя в подъезд, есть возможность включить свет снизу лестничной площадки и подниматься не в темноте, а по освещенной лестнице. Выключить свет возможно прямо возле своей двери — в целях экономии электроэнергии.

Проходные выключатели позволяют управлять освещением из различных мест

Проходные выключатели позволяют управлять освещением из различных мест

Двойной проходной выключатель более сложен в подключении и действии. Предназначается для отключения части ламп в одной точке освещения. Если в люстре имеется 10 ламп, будет возможность включать только половину из них, если нет необходимости в мощном освещении комнаты. С помощью проходного выключателя можно регулировать работу люстр в одной комнате с двух мест и более — у входа в комнату, у кровати, балкона. Чаще всего многоклавишные устройства рекомендуют ставить в помещениях с наличием разных входов и множества источников освещения. В противном случае лучше установить обычный проходной выключатель.

к содержанию ↑

Виды переключателей проходного типа

По количеству клавиш проходные выключатели бывают:

  • одноклавишными;
  • двухклавишными;
  • трехклавишными.

Наибольшую популярность имеют проходные выключатели на два направления. Трехклавишные переключатели менее популярны и сложны в подсоединении. Можно сделать пару или целую группу выключателей, но каждый добавленный прибор значительно усложнит общую схему. Порой переплетение проводов настолько сложное, что даже опытный специалист будет сомневаться при возможной поломке.

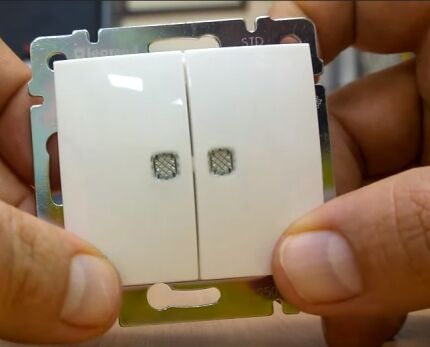

Устройство двухклавишного проходного выключателяУстройство двухклавишного проходного выключателя

к содержанию ↑

Как работает устройство

Функции проходного выключателя на две клавиши схожи с таковыми у переключателя с одной клавишей, но несколько расширены. В одном корпусе устройства происходит соединение двух проходных переключателей под одной крышкой, что делает возможности прибора более высокими. В момент включения клавиши на выключателе контакты перебрасываются, цепь замыкается, свет загорается. Напротив, расключение (переключение в обратную сторону) размыкает цепь.

Принцип работы перекидных контактов такой же, как на одноклавишном устройстве. Проходной выключатель имеет 2 входные клеммы, 4 выходные клеммы. На кнопках указан стрелками порядок включения электричества.

Фазный провод подводится к одному устройству, а между следующим прибором и нейтралью устанавливается осветительный прибор. Между собой они соединяются проводниками.

к содержанию ↑

Двухместная схема управления

Чаще всего применяется схема подключения двухклавишного проходного выключателя с двух мест. Эта схема установки считается довольно простой. Для начала следует приобрести трехжильный кабель, где оплетка проводов имеет разные цвета — это поможет правильно определить положение фазы, ноля, заземления во время подключения.

Правильная установка проходного устройства позволит ему функционировать по двум направлениям. Два выключателя следует закрепить в подрозетниках, после — к проводке, ведущей к осветительным приборам, подсоединить трехжильный кабель. Каждый проходной переключатель содержит 3 контакта, поэтому кабелей необходимо 2.

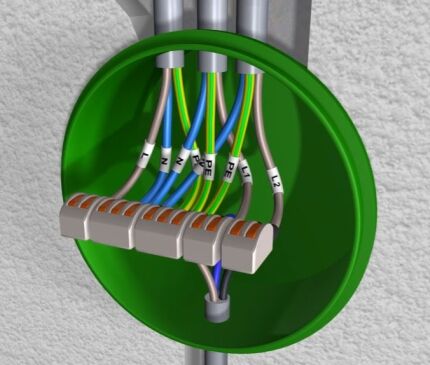

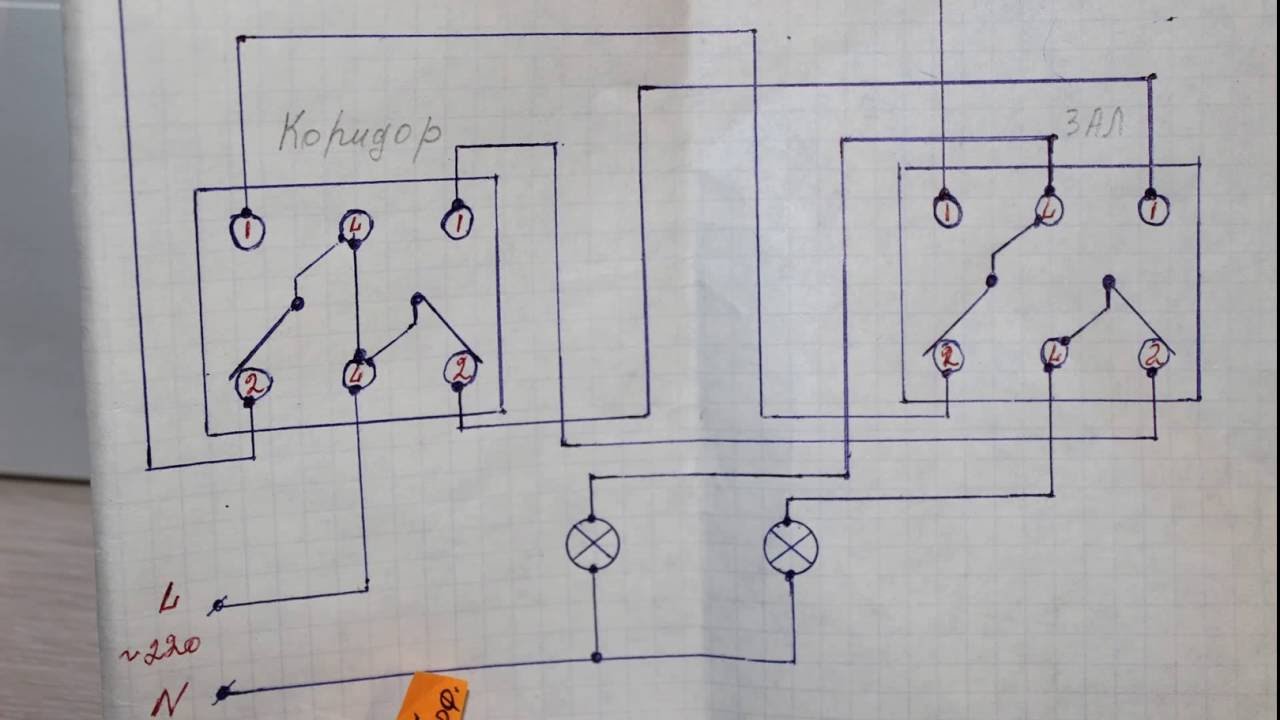

Схема подключения двухклавишных проходных выключателейСхема подключения двухклавишных проходных выключателей

Схема подключения двойного проходного выключателя осуществляется параллельным способом, чтобы при перегорании одного осветительного прибора остальные работали. Распределительная коробка устанавливается в центре маршрута размещенных светильников.

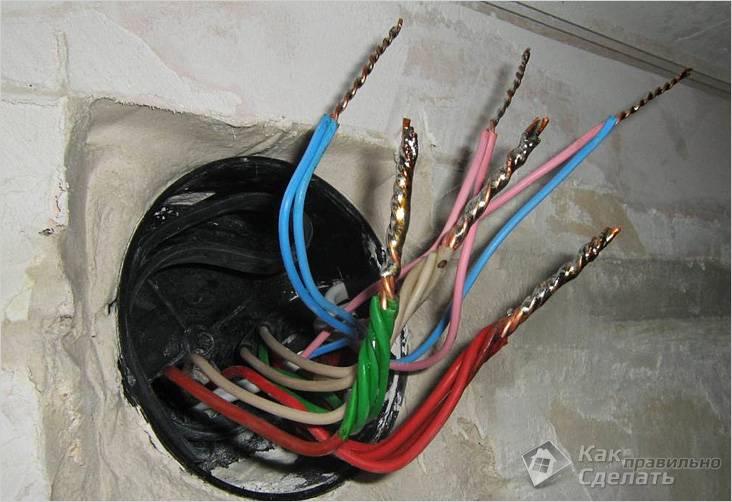

В ней сойдутся семь кабелей:

  • четыре — от выключателей;
  • два — от осветительных групп;
  • один — кабель питания.

Если нужно, проходной переключатель с двумя клавишами можно применять как перекрестный с одной клавишей. Для этого контакты перемыкают, клавиши соединяют для одномоментного срабатывания.

к содержанию ↑

Схема управления трехместная

Используются аналогичные элементы, что и описанные выше, но добавляется перекрестный переключатель. В схеме с трех мест устройство находится в любой точке между двумя остальными. Лучше приобрести готовый выключатель перекрестного типа, но можно соединить под одним корпусом и два проходных переключателя с двумя кнопками.

На клеммах такого устройства перемычки стоят так, чтобы ток шел в нужном направлении. Крайние устройства соединяются с центральным четырехжильным кабелем. Ноль идет на 2 группы освещения, фаза — на оба входных контакта 1-го проходного выключателя. Вне зависимости от положения клавиш электричество проходит на два входа перекрестного устройства, через перемычку направляется на второй проходной переключатель.

к содержанию ↑

Монтаж проходного двухклавишного выключателя

Перед тем как подключить двухклавишный проходной выключатель, нужно учесть ряд важных моментов. Соединять между собой нужно лишь контакты одного типа, ведь при неверном соединении сеть не будет работать либо произойдет короткое замыкание. Нужно помнить об отсутствии положения «Включено» и «Выключено» у проходных устройств — тут клавиши просто последовательно переводятся в разные положения.

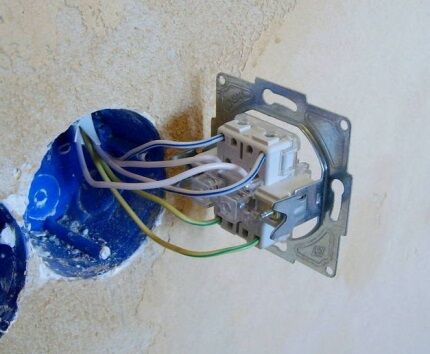

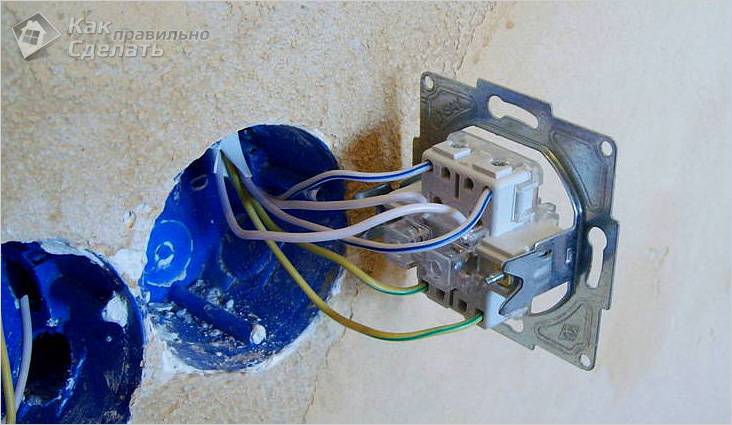

Монтаж проходных двухклавишных выключателейМонтаж проходных двухклавишных выключателей

Порядок монтажа проходного двухклавишного выключателя:

  1. Наметить места расположения будущих устройств.
  2. Обесточить квартиру, дом.
  3. Проштробить каналы для проведения кабелей к распределительной коробке, сделать при помощи насадки перфоратора углубления для подрозетников.
  4. Установить подрозетники, используя гипс, алебастр.
  5. Подвести кабель к каждому устройству, к светильникам.
  6. Закрепить клеммы соответствующих кабелей.
  7. Соединить концы кабелей в распределительной коробке, учитывая схему подключения.
  8. Установить декоративные панели устройств.
к содержанию ↑

Подключение устройства на 2 группы светильников

Каждый питающий провод (фаза), выходящий из выключателя, подводит электроэнергию к своему светильнику. При монтаже одинарного проходного устройства делают прокладку 3-жильного кабеля к каждому осветительному прибору. Двухклавишный переключатель требует протягивания пяти проводников к первому устройству и шести — ко второму (разница из-за наличия одной общей фазы).

На деле управление освещением более чем из 2 – 3 мест встречается редко, а с описанными схемами сможет разобраться даже начинающий электрик. Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.

Двухклавишный проходной выключатель: схема подключения своими руками

Схема двухклавишного проходного выключателя с двух мест

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

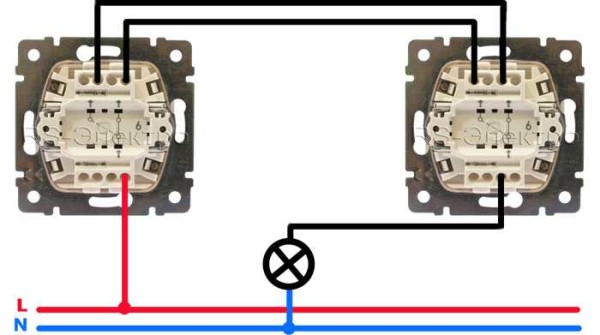

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

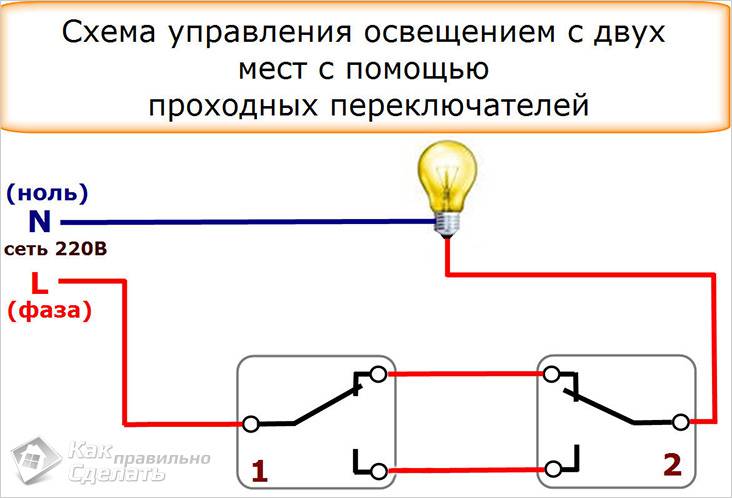

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.



Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

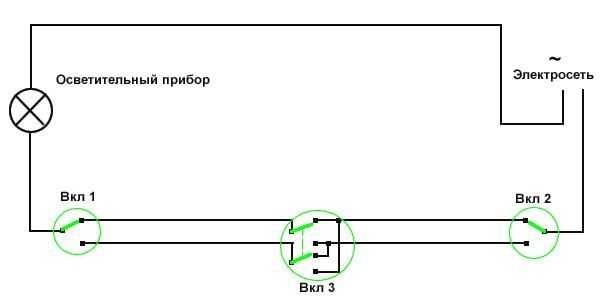

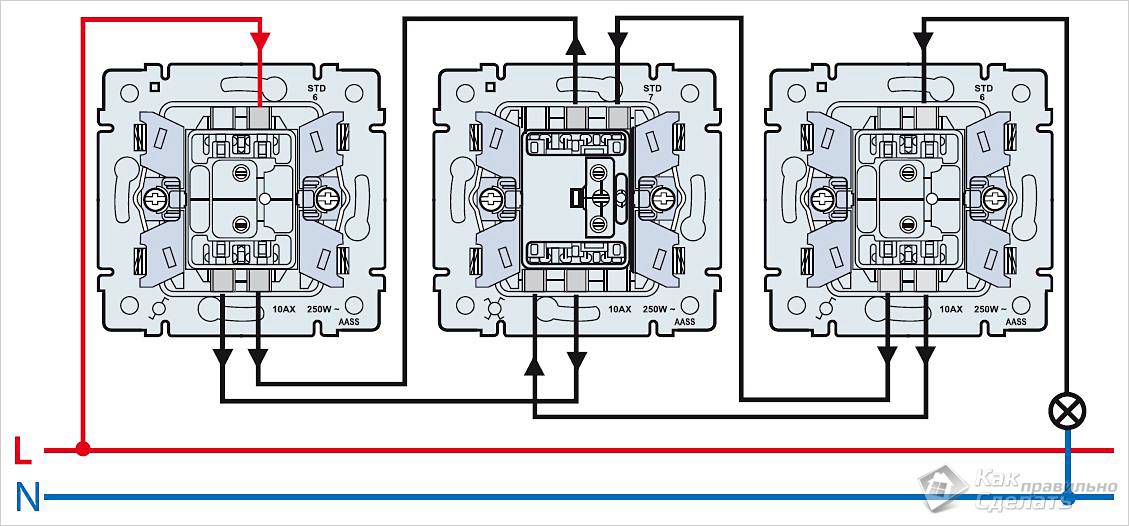

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  • Ноль (и заземление, если есть) заводится сразу на лампу.
  • Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  • Вход второго подается на свободный провод лампы.
  • Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  • Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.
  • Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

    Куда подключать провода

    А вот примерно так разводить по помещению.

    Проводка при управлении лампой из трех мест

    Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

    Схема подключения проходных выключателей на 5 точек

    Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

    Чтобы окончательно уложить все в голове, посмотрите еще это видео.

    Двухклавишный проходной выключатель: схема подключения

    Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

    Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

    Принцип подключения двухклавишных проходных выключателей

    Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

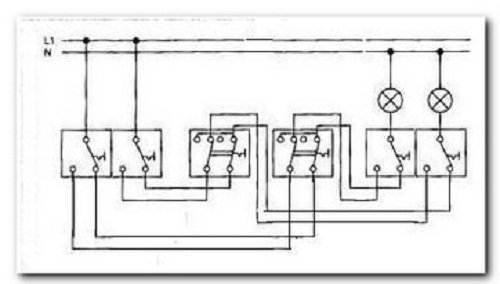

    Как организовать управление двумя лампами из четырех мест

    Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

    Главная » Проводка » Выключатели » Проходные » Полезные советы для правильного использования схемы подключения двухклавишного проходного выключателя

    Полезные советы для правильного использования схемы подключения двухклавишного проходного выключателя

    Многим интересен вопрос подключения двухклавишного проходного выключателя самостоятельно, без вызова электриков. Сделать это не так то сложно, особенно имея под рукой подробные схемы подключения и детальное описание каждого шага.

    Отличительные особенности выключателя проходного двухклавишного

    Выключатель, который предназначен для управления раздельными источниками света, называется двухклавишным. К таковым источникам относятся как различные разводки софитов, так и люстры с раздельным управлением. Обычно схемы с 2-клавишными выключателями активно применяются в квартирах и кабинетах, где необходимо управление двумя линиями освещения. В коридорах, ванных комнатах и проходных помещениях нет в этом острой необходимости, поэтому там применяется самый обычный одноклавишный проходной выключатель.

    На таких выключателях есть специальные стрелки, которые нужны для указания положения on/off.

    Если же разводка сделана таким образом, что в комнате несколько равнозначных точек управления, то положение «Включено» или «Выключено» однозначно определить нельзя.

    В этом и заключается основное отличие таких систем от обычных одноклавишных с точки зрения пользователя.

    С технической точки зрения такой выключатель представляет собой два одноклавишных, которые имеют общий корпус и функционируют по принципу «перекидывания» контактов. Во всех двуклавишных системах управления используется 6 контактов: 2 являются входными, а 4 — выходными.

    Схема подключения двухклавишного проходного выключателя

    В решении вопроса подключения двухклавишных проходных выключателей наиболее полезным будет сначала разобраться в тонкостях установки двух одноклавишных выключателей.

      Как подключить два одноклавишных проходных выключателя

    Чтобы понять механизм работы более сложной системы, нужно сначала разобраться с её базовым элементом.


    Приведенная схема включает в себя такие элементы: распределительный короб, пару проходных одноклавишных выключателей, любой светильник и провода. Такой вид схемы включения проходного выключателя двухклавишного используется для обеспечения возможности управлять светом из двух мест.

    Как видно на предоставленном рисунке, «земля» проходит из распределительной электрической коробки напрямую на лампочку. Фазу сети подсоединяют к общему зажиму первого выключателя. Два выходных контакта этого выключателя соединяются с такими же элементами второго. Логически понятно, что из второго выключателя провод идет обратно в коробку и уже оттуда напряжение поступает на лампу.

    Монтаж на практике достаточно прост: сначала выключатели размещаются в своих коробках.

    Затем устанавливаются лампочки. причем соединяются они между собой параллельно и наружу выходит лишь один двухжильный кабель.

    На подготовленное заранее установочное место помещается распределительная коробка, куда подключаются контакты и от выключателя, и от ламп, а также «земля».

    Включение освещения с двух мест — схема управления

    А вот теперь можно говорить и о более сложной системе. Вот схема подключения проходного выключателя с 2х мест:

    Вы, наверное, уже догадались, что такая схема представляет собой ни что иное, как удвоенную схему подключения одноклавишного выключателя для управления из двух мест. По факту, каждая клавиша является независимым выключателем. Здесь всё просто, поэтому нет смысла особо распространяться. Гораздо интереснее выглядит ситуация с подключением хотя бы трех двухклавишных проходных выключателей.


    Предварительный расчет предполагаемой мощности для бытовых потребностей помогает осуществить правильный и безопасный монтаж электропроводки. При расчете сечения кабеля по мощности перед окончательным выбором нужного сечения надо учитывать потребляемые группы электроэнергии и величину максимального тока для каждого сегмента.

    Повысить надежность электроснабжения потребителей помогает правильное соединение проводов в распредкоробке. Здесь можно прочитать о разных методах подключения кабеля, как однородного, так и из разных металлов, в распределительном коробе.

    Здесь может возникнуть несколько сложностей, которые легко установить из представленных выше схем:

    • средний выключатель имеет больше проводов и совсем другую схему подключения;
    • конструкция такого выключателя несколько отличается от крайнего.

    Понятно, что оба эти фактора никак не способствуют упрощению схемы, а, наоборот, создают огромное количество проводов.

    В этом то и ключевой недостаток: больше проводов — больше материалов, больше материалов — больше работы — больше затраты.

    Несмотря на непопулярность данной схемы, рассмотреть её все же стоит.

    Особенности управления освещением с трех мест

    Из-за низкой популярности такой схемы достаточно сложно найти перекрестные двухклавишные проходные выключатели, которые занимают среднее место в схеме. Обычно такую проблему решают установкой дополнительной пары одноклавишных выключателей в одну рамку. Схема этого приведена на рисунке:

    Как видите, эта схема характеризуется наличием ещё одной параллельной схемы одноклавишного проходного выключателя. Таким образом, для управления из трех мест используется две совмещенные схемы для управления из двух мест.

    Монтаж схем проходного двухклавишного выключателя

    О монтаже одноклавишных схем мы говорили выше. Для двухклавишных всё несколько иначе: тут нет распределительной коробки, поэтому механизм будет таков:

    • сначала в специальные коробки устанавливаются сами выключатели, выводы которых оставляются достаточно длинными;
    • после этого устанавливаются светильники, контакты которых тоже должны быть большой длины;
    • производится подключение в соответствии со схемой.

    Как видите, каких-либо сложных деталей в монтаже двух и трех проходных двухклавишных выключателей нет. Всё достаточно просто, а имея под рукой схемы и механизм монтажа с работой справится даже непрофессиональный электрик.

    Подключение проходного двухклавишного выключателя на видео
    Как подключить проходной выключатель

    Все сталкивались с ситуацией, когда для включения освещения необходимо пересечь темную комнату. Это доставляет массу неудобств, помощью в подобной ситуации станет установка проходного выключателя, позволяющего управлять освещением из разных мест. В этой статье мы расскажем вам, как подключить проходной выключатель, продемонстрируем схема подключения, а также покажем фото и видео инструкцию.

    Назначение проходного выключателя

    Проходные выключатели используют для включения и выключения осветительных приборов из разных концов комнаты, коридора или на лестничных маршах. Схема их работы позволяет не возвращаться к первому устройству и выключать свет из удобного места.

    По своему исполнению они бывают:

    Конструкция устройства определяет количество подключаемых к нему осветительных приборов и точек отключения. Кроме управления клавишами существует сенсорная модель.



    Устройство проходного двухклавишного выключателя

    Любой выключатель служит для разрыва фазного провода и обесточивания электроприборов, но специфика проходного выключателя заключается в том, что размыкая одну цепь, он замыкает контакты парного переключателя.

    В отличие от обычного устройства, подключаемого двумя проводами, проходной выключатель требует трехжильной коммутации. По своей сути он является переключателем, направляющим напряжение с одного контакта на другой. Освещение включается, когда клавиши на обоих устройствах находятся в одном положении и выключается, когда положение меняется. Управление может осуществляться не только из двух, но и из трех и более мест, для этого в схему подключается перекрестный переключатель, а если необходимо, то несколько. Одноклавишный выключатель оснащен тремя клеммами. Двухклавишное устройство имеет 5 клемм: по две для соединения с выключателями и одну общую. У трехклавишного выключателя более сложное устройство, но, имея схему, разобраться в этом не предоставит сложности.

      Монтаж проходного выключателя


    Схема управления проходными выключателями

    Схема подключения незначительно отличается от монтажа привычных выключателей, но наличие трех проводов вместо двух заставляет задуматься. Рассмотрим назначение каждого из них. Два провода используются в качестве перемычек между разнесенными по комнате выключателями, а третий служит для подачи фазы. Перед тем как начать подключать проходной выключатель, купите коммутационную коробку, в которой будет происходить соединение проводов.

    Концы проводов освобождаются от изоляции на 2–3 см – это нужно для скрутки. Если провода будут соединены соединительными колодками, то провод зачищается не более чем на 1 см. В распредкоробке провод, подающий питание от распределительного щита, скручивается с входным контактом первого выключателя. Два оставшихся выходных контакта соединяются с такими же проводами от второго устройства. Входной контакт второго выключателя скручивается с проводом от лампы. Нулевой провод от осветительного прибора соединяется с нулем, пришедшим от щитка. Все места скруток закрываются изоляционной лентой. Сечение проводов для маршевых выключателей подбирается по мощности управляемого освещения.

    Устройство, контролирующее две группы светильников


    Схема подключения двухклавишных проходных выключателей

    Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.


    Монтаж двойного проходного выключателя

    Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

  • В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
  • К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
  • В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

  • Подключение перекрестного выключателя

    Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.


    Провода в распределительной коробке

    Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении.

    В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

    В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:


    Монтажная схема подключения


    Принцип подключения проходных выключателей


    Схема подключения двухклавишного выключателя с подключением через распредкоробку

    В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

    Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

    Cхема подключения двухклавишного проходного выключателя (переключателя)


    Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Соответственно, для его правильного подключения и работы требуется шесть проводов (по три на каждый проходной переключатель, составляющий его).

    Так, например, один из вариантов схемы подключения двухклавишного проходного выключателя, отражающий соединение проводов в распределительной коробке, который связан с двумя одиночными проходными выключателями, выглядит следующим образом:


    Схема подключения дукхлавишного проходного выключателя с двумя одноклавишными переключателями




    Схема второго возможного варианта подключения, при которой двухклавишный перекидной выключатель работает в паре с таким же двухклавишным переключателем, представлена ниже:



    Схема подключения двух двуклавишных проходных выключателя



    Как видите, для подключения каждого из них используется шесть проводов, давайте теперь рассмотрим какие есть клеммы на механизме двухклавишного переключателя и как они промаркированы.

    В качестве примера двухклавишного выключателя возьмем модель двухклавишного переключателя ABB Busch-Jaeger из серии Basic 55.


    Схема подключения двухклавишного проходного переключателя ABB Busch-Jaeger из серии Basic 55


    На тыльной стороне которого, есть шесть клемм для подключения проводов, по три на каждую клавишу. Отличить их довольно просто, в зависимости от принадлежности той или иной клавише, клеммы пронумерованы как «1» и «2». При этом в клеммы L1 и L2 подключаются управляющие провода каждой группы света, а в клеммы оставшиеся зажимы со стрелками, подключаются провода идущиие между переключателями. Чтобы было понятнее ниже представлена наглядная схема подключения, в которой указан порядок подсоединения проводов к двухклавишному проходному выключателю ABB Busch-Jaeger из серии Basic 55.


    Наглядная схема подключения двухклавишного проходного выключателя


    На практике это выглядит вот так.


    Подключение проводов к двухклавишному проходному выключателю


    Во время подключения, самое главное верно подсоединить питающие провода к клеммам L1 и L2 одного двухклавишного переключателя и фазные провода, идущие к светильнику в эти же клеммы второго двухклавишного проходного выключателя в схеме. Порядок подключения проводов, которые по схеме проложены между переключателями и подсоединяемые в клеммы со стрелками, не критичен.





    Подробная пошаговая инструкция по подключению и установке двойного проходного переключателя описана ЗДЕСЬ.


    С помощью двухклавишных проходных выключателей можно создавать множество разнообразных схем управления освещением, главное помнить - если планируется использование сразу более двух переключателей света в одной группе, необходимо использовать перекрестные переключатели, устанавливающиеся между проходными, у некоторых производителей они так же встречаются двухклавишные.


    Если у вас еще остались вопросы по схеме подключения двухклавишных проходных выключателей оставляйте их в комментариях к статье, постараемся всем ответить.

    Назначение и монтаж двухклавишного проходного выключателя

    Сэкономить на электричестве в проходных помещениях поможет двухклавишный проходной выключатель (ДПВ). Это устройство обеспечивает равноправное управление световыми приборами из нескольких мест, делая процесс более комфортным.

    При установке ДПВ важно правильно спланировать размещение проводки, исходя из геометрии комнаты. Давайте вместе разберемся в особенностях подключения проходных двухклавишных выключателей

    Содержание статьи:

    Назначение и виды проходных выключателей

    Суть проходных выключателей (ПВ) заключается в возможности включать и отключать лампочки независимо из нескольких мест. Поэтому схема работы этого оборудования подразумевает наличие минимум двух рубильников.

    По функциональности бытовые проходные выключатели могут иметь от 1 до 3 клавиш, каждая из которых является независимым от других регулировочным механизмом.

    Передняя панель двухклавишного проходного переключателяПередняя панель двухклавишного проходного переключателя

    На передней панели проходного выключателя могут быть размещены светодиоды подсветки для лучше видимости расположения клавиш в темноте

    Различные тумблеры переключателя контролируют разные цепи осветительных приборов, поэтому конкретно ДПВ предназначены для люстр или плафонов с двумя электроконтурами.

    С увеличением точек контроля освещения резко возрастает количество участвующих в схеме проводов. Из-за этого в домашней разводке преимущественно используется два или три проходных выключателя на один светильник.

    По интерфейсу ПВ можно разделить на:

    • механические;
    • сенсорные;
    • дистанционные.

    Последние редко используются из-за непрактичности, но в магазинах их встретить можно. Сенсорные переключатели хороши тем, что любое прикосновение к ним ведет к поочередному включению или выключению света. Механические же клавиши привычнее для человека и позволяют тактильно прочувствовать изменение положения тумблера.

    Задняя панель двухклавишного проходного переключателяЗадняя панель двухклавишного проходного переключателя

    На задней панели проходного выключателя размещена схема подключения проводов, которая позволяет не запутаться и присоединить их правильно

    Визуальное исполнение ДПВ может быть самым разнообразным. В магазинах электрооборудования можно выбрать проходные выключатели нужного цвета, формы и дизайна. Внешние параметры устройства на его функциональность не влияют.

    Места преимущественного размещения

    Проходные выключатели устанавливаются в любых доступных для рук местах. Не обязательно использовать постоянно оба устройства для контроля за освещенностью. Основным может быть один выключатель, а второй использоваться лишь при необходимости.

    Проходной выключатель в коридореПроходной выключатель в коридоре

    Если провода обычных выключателей были проложены в гофре, то есть возможность заменить их на проходные без повреждения стен

    Преимущественно ДПВ устанавливаются в таких местах:

    1. В противоположных концах длинного коридора. Если посреди есть дополнительная дверь, то около неё также можно разместить концевой выключатель.
    2. В больших спальнях. Один ДПВ может размещаться классически на стене около двери, а другой – у кровати.
    3. На лестничных маршах.
    4. На тропинках и дорожках домов, коттеджей, дач. Удобно выйти вечером из дома, пройтись по освещенной алее и выключить свет около входной калитки.
    5. В больших залах, имеющих несколько входных дверей на противоположных сторонах.

    Проходной выключатель одновременно экономит электроэнергию и обеспечивает безопасность передвижения людей. Единственным минусом этого устройства является повышенная сложность и затратность первоначального монтажа.

    Устройство и рабочая схема ДПВ

    Проходной выключатель вернее называть переключателем, потому что он не имеет определенного положения, при котором подается напряжение к осветительному прибору. Маркировка клавиш не имеет стандартных надписей «вкл»/«выкл» или значков в виде палочки и овала. Обычно на переключателе имеются лишь две разнонаправленные стрелочки, которые свидетельствуют о двойном предназначении тумблера.

    Схема ДПВ с тремя точками контроляСхема ДПВ с тремя точками контроля

    Если есть сомнения в правильности построения электрических цепей, их можно проверить мультиметром, подсоединив к входу в распредкоробку обычную батарейку

    В отличие от стандартного , имеющего один вход и два выхода, ДПВ является симбиозом двух независимых одноклавишных схем, расположенных в одном корпусе. Двойной проходной переключатель обеспечивает раздельный контроль над двумя линиями освещения. Каждая электрическая цепь может быть замкнута независимо с любого из 2-3 устройств.

    Схему работы ДПВ с размещением в двух местах удобно рассматривать на примере одной пары тумблеров. К выключателю от распределительной коробки подходит один питающий провод, а выходит из него два. В зависимости от положения клавиши, под напряжением обязательно оказывается какая-то из жил. Оба провода подходят ко второму переключателю, а выходит от него к осветительному прибору уже один.

    Таким образом, переключение любой клавиши приводит к размыканию одной цепи и замыканию другой. В результате этого действия выключенный свет зажигается, а включенный тухнет.

    Схема ДПВ с двумя точками контроляСхема ДПВ с двумя точками контроля

    Сложность электрической схемы проходного выключателя не влияет на её надежность. Вероятность поломки такой системы при соблюдении техники безопасности минимальна

    Приведенный пример показывает, что от каждого тумблера к распределительной коробке должно идти по три провода, то есть всего шесть проводов от каждого ДПВ. А к центральному переходному переключателю при трехзонном контроле подходит целых восемь жил. Всё это необходимо учитывать при планировании в доме.

    Вариант #1 – двухзонное размещение

    Установку ДПВ желательно производить перед внутренней отделкой помещения.

    Ведь схема монтажа и подключения двухклавишного проходного выключателя предполагает наличие целых четырех штроб:

    1. Одна от источника электроэнергии к распределительной коробке.
    2. Две от распредкоробки к ПВ.
    3. Одна от коробки к источникам освещения.

    После необходимо определиться с количеством необходимых кабелей и числом жил в них.

    Схема монтажа проходного выключателя в квартиреСхема монтажа проходного выключателя в квартире

    После оштукатуривания стен важно запомнить расположение всех электропроводов, чтобы при просверливании в стенах отверстий не наткнуться на них

    Между распределительной коробкой и первым ДПВ необходимо проложить два трехжильных или три двужильных провода. Две жилы будут использованы для подведения напряжения к переключателю, а остальные четыре последуют через распредкоробку ко второму переключающему устройству.

    Ко второму ДПВ в штробе прокладывается три двухжильных провода. Две жилы из них идут к осветительным приборам, а остальные четыре – к первому переключателю.

    К осветительным приборам может подводиться один или два провода с «нулем». Конкретное количество жил зависит от потребляемой мощности и удобства параллельного подключения светильников. К самой распределительной коробке подходит обычный двужильный питающий провод.

    Основной задачей при монтаже ПВ является правильное подключение кабелей в распределительной коробке. Она должна быть достаточного размера, чтобы вмещать минимум 16 проводов. Если делать работу медленно и прозванивать все соединения мультиметром, то в итоге получиться работоспособная электрическая схема.

    Вариант #2 – трехзонное размещение

    Независимый трехзонный контроль двух цепей освещения отличается от вышерассмотренного двухзонного наличием специального перекрестного переключателя. Он размещается исключительно в середине электрической схемы, хотя и имеет ту же функциональность, что и два других ДПВ.

    Схема монтажа трех проходных выключателейСхема монтажа трех проходных выключателей

    Чтобы многоуровневая проводка не мешала дальнейшему ремонту, её стараются вести на расстоянии 15-20 см ниже уровня потолка

    Двойной перекрестный переключатель имеет необычную конструкцию, содержащую транзитный контакт. К нему всегда подключен один из проводов, идущих от первого выключателя, независимо от положения тумблера. Он замыкается в обоих положениях перекрестного ДПВ, что и обеспечивает функционирование всей электрической схемы.

    Средний перекрестный переключатель не является взаимозаменяемым с крайними устройствами. В рассматриваемую схему можно добавлять бесконечное количество таких промежуточных приборов, увеличивая число зон контроля включения/отключения света в помещении. Но усложнение схемы влечет рост количества необходимых проводов и штроб в стенах, что не добавит радости при самостоятельном монтаже проводки.

    Схема ДПВ с пятью точками контроляСхема ДПВ с пятью точками контроля

    При увеличении количества зон контроля сложность монтажа проводки не сильно возрастает, но число выключателей необходимо учитывать при выборе размера распределительной коробки

    Для монтажа дополнительного ДПВ будет необходимо сделать от распредкоробки ещё одну канавку для прокладки кабеля. В ней нужно уместить целых 8 жил: 4 идущих от первого выключателя и 4 идущих ко второму.

    Если электрику прокладывают профессионалы и есть финансовая возможность установить все переключатели, то использование для этого ДПВ с трехзонным контролем является отличным вариантом.

    Монтаж распределительной коробки

    Все провода при монтаже ДПВ необходимо концентрировать в распределительной коробке. Это уменьшит количество штроб и упростит обслуживание электропроводки в случае изменения количества светильников или схемы их переключения.

    Желательно размещать между двумя концевыми выключателями на уровне расположенного по центру комнаты осветительного прибора. Однако окончательный выбор места монтажа проводится исходя из конкретной конфигурации помещения и особенностей размещения элементов электрической схемы.

    Соединение проводов самозажимными клеммамиСоединение проводов самозажимными клеммами

    Самозажимные клеммы обеспечивают плотное соединение, сила которого не изменяется со временем. Они безопасны и просты в эксплуатации

    Худший вариант соединения проводов в распредоробке – обычная скрутка с изолентой. Такой способ может привести к нагреванию изоляции и последующему возгоранию. Лучше всего соединять жилы с помощью специальных клемм, потому что они обеспечивают легкость монтажа и последующего обслуживания.

    Последовательность действий при установке ДПВ

    Самостоятельная установка двухклавишного проходного выключателя требует не только предварительной теоретической подготовки, но и знания алгоритма проведения монтажных работ. Важно сделать все процессы за один проход, ничего не переделывая из-за пропуска какого-либо этапа. Далее будет описана пошаговая инструкция по монтажу двузонного ДПВ.

    Шаг №1: проектирование. На этом этапе проводятся такие действия:

    1. Вычерчивается общая электрическая схема.
    2. Определяется место размещения распределительной коробки с учетом максимальной экономии на длине проводов.
    3. Вычисляется метраж необходимых электрокабелей и их тип.
    4. Определяется место размещения переключателей с учетом удобства пользования.
    5. Выбирается тип монтажа: скрытый или открытый (в коробах).

    Спроектировать размещение ДПВ можно самому на листе бумаги. Проблем возникнуть не должно, потому что подробные аналогичные схемы есть в интернете.

    Шаг №2: покупка кабелей, переключателей, элементов распределительной коробки. Лучше приобретать многожильные провода, чтобы было удобно сгибать их в подрозетниках.

    Установка ДПВ в подрозетникУстановка ДПВ в подрозетник

    Проводов в подрозетнике не должно быть слишком много, чтобы они не перегибались и не придавливались при фиксации выключателя

    Шаг №3: монтаж распределительной коробки. Именно от неё необходимо начинать вести провод к остальным приборам. Располагается распредкоробка в 15-30 см от потолка на видном месте. Подключать её к электросети необходимо только после полной сборки всей системы.

    Шаг №4: и подготовка крепления под осветительные приборы.

    Шаг №5: измерение длины кабелей между точками электросхемы и отрезание необходимых кусков. При этом необходимо делать запас в 10-15см на подключение каждого прибора. Размещаются провода в гофре или кабель-каналах, чтобы при потопах и поклейке обоев они не повергались воздействию влаги.

    Правильное расположение проводов в стенеПравильное расположение проводов в стене

    Гофра защитит провода от короткого замыкания при непредвиденном затоплении стен соседями или дождем, избавив от необходимости искать разрыв по всей плите

    Шаг №6: соединение кабелей, распредкоробки, переключателей и светильников в единую систему. На обороте ДПВ должна быть изображена схема подключения проводов, которую необходимо соблюдать. По окончании нужно с помощью мультиметра проверить работоспособность всех элементов системы.

    Металлические части светильников должны быть заземлены. Пренебрежение этим требованием может привести к удару человека током. Кроме того, непосредственно к осветительным приборам должен идти «ноль», а не «фаза».

    Шаг №7: подключение к электросети и тестирование.

    Если проверка системы прошла успешно, можно отключить квартиру от электроэнергии и начать косметический ремонт: заделывать штробы, закрывать распредкоробку.

    Следование описанному алгоритму позволит избежать ошибок при монтаже и выполнить его быстро.

    Выводы и полезное видео по теме

    Указанные видеоролики демонстрируют работу проходных переключателей в реальной обстановке, позволяя оценить удобство их эксплуатации.

    На видео представлена схема подключения проходных выключателей из трех мест:

    Схема подключения двухклавишного проходного выключателя:

    Интерактивная схема работы двузонного двухклавишного проходного переключателя:

    Осуществить самостоятельное подключение двухклавишных проходных выключателей в доме несложно. При этом важно четко соблюдать схему подключения и следовать описанному алгоритму действий. Результатом успешной работы будут сэкономленные на электроэнергии деньги и комфорт жильцов при регулировании освещения.

    У вас есть личный опыт монтажа двухклавишных проходных выключателей? Пожалуйста, дайте дельный совет начинающим домашним мастерам. Расскажите тонкости монтажа которые известны только вам. Оставляйте свои комментарии в блоке под статьей.

    Схема подключения проходного двухклавишного выключателя

    схема подключения проходного выключателя

    Всё в своей жизни человек старается сделать максимально комфортным, это касается и электрической проводки в доме. При ремонтах мы подбираем красивые светильники, выключатели в тон общему интерьеру, розеточные блоки, устанавливаем розетки с защитными шторками от детей и выключатели с подсветкой, чтобы удобно было находить их в тёмном помещении. Но пока ещё не многим приходилось сталкиваться с таким понятием, как проходной выключатель двухклавишный. Это устройство по-настоящему делает наше общение с электричеством удобнее, потому что обеспечивает управление одними и теми же светильниками из нескольких разных мест.

    Такой аппарат заслуживает отдельного подробного разговора, так что давайте разберёмся, для чего он нужен, где устанавливается, какие имеет разновидности и как осуществить подключение в электрическую бытовую сеть двухклавишного проходного выключателя.

    Область применения

    Двухклавишный проходной выключатель устанавливают в помещениях, больших по площади или длине, где будет удобнее управлять освещением с двух мест. Рассмотрим несколько примеров.

    большая гостиная с точечными светильниками

    Допустим у вас огромная гостиная, в которой имеется большая люстра и точечные светильники, смонтированные по периметру комнаты. Выключатель, как и положено, находится при входе в помещение – зашли, нажали нужную клавишу, загорелась люстра либо групповые светильники. Пройдя до другого конца гостиной, где, к примеру, расположена лестница на второй этаж, было бы очень комфортно выключить свет, не возвращаясь обратно в начало комнаты. Вот для чего и нужен такой двухклавишный переключатель. Один проходной аппарат расположен при входе, который вы включаете, зайдя в комнату, второй монтируется на выходе из гостиной, чтобы отключать освещение с этого места.

    коридор с несколькими светильниками

    Точно также применятся схема подключения проходного выключателя с 2-х мест для длинных коридоров. Зачастую её используют в частных мини-отелях и гостиницах, гостевых домах на курортах, когда в длинном помещении расположено несколько номеров, либо в офисах с большим количеством кабинетов. В таких длинных коридорах хорошо монтировать две группы светильников, каждая из которых включается отдельной клавишей. При входе в длинный коридор устанавливается первый проходной выключатель, а в самом конце второй, пройдя через всё помещение, вам не нужно будет возвращаться для отключения.

    гостиная со вторым светом

    Очень удобным оказывается монтаж двойного проходного выключателя в двухэтажном домостроении. Коммутационные аппараты устанавливаются на первом и втором этаже (в начале и в конце лестничного марша). Здесь тоже может быть две группы осветительных элементов – люстры с более ярким освещением и точечные светильники с приглушённым светом, которого будет достаточно, чтобы не спотыкаясь пройти по лестнице. Каждая клавиша включает освещение определённой группы светильников. Управление происходит с того этажа, на котором в данный момент находится человек.

    Ещё такой переключатель можно устанавливать на даче или в загородном доме, где есть длинные садовые дорожки. Например, в начале участка расположен дом, а в конце беседка, между ними дорожка со светильниками. В тёмное время вам надо пройти в беседку, включаете проходной переключатель, расположенный где-то на стене дома, идёте по освещённой садовой дорожке, а потом отключаете освещение из беседки. Пока вы находитесь в беседке, лампочки зря не горят и не наматывают лишнюю электроэнергию. Точно также потом возвращаетесь, сначала включили освещение дорожек в беседке, а отключили его потом переключателем на доме. Освещение дорожек можно сделать более ярким с подвесными светильниками и приглушённым, с точечными приборами освещения, вмонтированными вдоль дорожек, каждый вид включается отдельной клавишей.

    Устройство и разновидности

    проходной двухклавишный выключатель без подсветки

    обычный

    Как правильно дать определение проходному выключателю? По сути, это два коммутационных аппарата, которые управляют одним осветительным прибором (либо группой).

    Если посмотреть на проходной бытовой выключатель двухклавишный, то внешне он абсолютно ничем не отличается от обыкновенного аппарата. Также он состоит из рабочей части (контактной группы) и защитного корпуса (рамки и клавиш). И основные функции у него такие же – разрывать либо замыкать электрическую цепь.

    Но из обычного выключателя никогда не получится сделать проходной, второй имеет более сложную схему подключения. У обыкновенного двухклавишного переключателя имеется три контакта – один входящий (на него поступает фаза из питающей сети) и два отходящих (к ним должны подключаться фазные провода светильников). У проходной модели шесть контактов.

    двухклавишный проходной выключатель с подсветкой

    с подсветкой

    Если нажать клавишу обыкновенного аппарата, то создаётся замкнутая цепь между источником напряжения и светильником, в результате чего появляется освещение. У проходного варианта есть внутренний подвижный контакт (перекидной), при нажатии клавиши он одновременно одну цепь размыкает, а вторую замыкает, то есть перекидывается с одной клеммы на другую. В данном случае, вторая цепь – это контакты парного выключателя, ведь проходной коммутационный аппарат не работает как самостоятельное устройство.

    сенсорный проходной двухклавишный выключатель

    сенсорный

    При выборе модели проходного выключателя, обратите внимание, что помимо клавишных моделей существуют ещё сенсорные. Они стоят дороже, поэтому здесь ориентируйтесь на свои финансовые возможности.

    Очень удобными в применении считаются модели с подсветкой, такой аппарат не придётся долго искать в тёмном помещении. На каждой клавише есть светящееся окошко, указывающее на место положения выключателя.

    Схема подключения

    Сначала немного основных принципов, чтобы вы поняли саму суть работы проходного выключателя.

    схема подключения проходного выключателя

    схема подключения проходного выключателя

    1. От каждого проходного устройства в распределительную коробку приходит провод из трёх жил.
    2. От первого проходного выключателя одна жила соединяется с фазой питающей сети.
    3. Одна жила второго выключателя соединяется с фазным проводом осветительного прибора.
    4. Между собой оба коммутационных аппарата электрически увязываются в распределительной коробке путём попарного соединения двух оставшихся жил.

    А теперь более подробно рассмотрим подключение в электрическую сеть двухклавишного проходного выключателя.

    маркировка контактов проходного двухклавишного выключателяВозьмите в руки проходной переключатель на две клавиши и внимательно рассмотрите его тыльную сторону. Подсоединение проводов выполняется на шесть клемм (то есть по три на каждую клавишу).

    Клеммы все промаркированы. Те, которые имеют маркировку «1» с нарисованной рядом стрелочкой, соединяются с аналогичными клеммами второго проходного выключателя. Точно также необходимо соединить между собой проводами клеммы с цифрой «2» и нарисованной рядом стрелочкой. В этом случае удобно использовать четырёхжильный провод.

    В первом выключателе есть ещё две клеммы «L1» и «L2», к ним производится подключение фазного провода из питающей сети. Во втором выключателе клеммы с маркировкой «L1» и «L2» соединяются соответственно с двумя приборами освещения. Такие соединения выполняются двухжильным проводом.

    Не забывайте! Ноль питающей сети соединяется в распределительной коробке с нулевыми проводами, идущими от патронов светильников.

    Подробный разбор схемы подключения смотрите в этом видео:

    Особенности монтажа

    схема подключения проходного двухклавишного выключателя

    Выберите места для установки проходных переключателей. Учитывая суть самого коммутационного аппарата, вполне логично, что один будет в начале помещения, второй в конце. Неважно, с какой стороны вы зайдёте в это помещение, в любом случае – одним выключателем вы включите свет, другим отключите, они оба работают в два направления осветительных групп.

    подрозетники и распредкоробкиДля подключения проходного двухклавишного выключателя понадобятся специальные монтажные коробки, которые утапливаются в стенное отверстие (их ещё называют подрозетниками).

    Так как все соединения (а их не так уж мало) будут выполняться в распределительной коробке, то в обычной стандартной (диаметром 60 мм) это сделать будет затруднительно, там попросту не хватит места, чтобы произвести необходимую коммутацию и аккуратно уложить её внутри. Перед тем, как подключить двойной проходной аппарат, постарайтесь приобрести коробку большего диаметра или спаренную из двух-трёх.

    1. Обесточьте помещение, в котором будете производить работы.
    2. При помощи электродрели со специальной коронкой проделайте в стене необходимые отверстия под распределительную коробку (как правило, делается под потолком) и подрозетники (принято устанавливать их на уровне опущенной человеческой руки).
    3. Для прокладки проводов с помощью болгарки сделайте штробы от распределительной коробки до мест установки выключателей и светильников.
    4. Проложите в штробах провода и зафиксируйте их при помощи алебастра. Не забудьте при этом оставить длинные кончики для разделки и подсоединения.
    5. Заведите в распределительную коробку провод питающей сети, в нём будет две жилы – фаза и ноль.
    6. Согласно описанной выше схеме подключения произведите все необходимые соединения проводов. Среди электриков самым распространённым методом соединения является скрутка. Концы проводов необходимо зачистить от изоляции: в распределительной коробке для надежности скрутки концы зачищаются на 3-4 см, в выключателях и патронах ламп достаточно 0,8-1 см.
    7. Все места соединений прочно заизолируйте специальной лентой, сверху для надёжности ещё наденьте ПВХ трубки.
    8. Установите светильники (в осветительных группах обычно элементы освещения подключают параллельно, потому что при последовательном соединении, если выйдет из строя один светильник, у вас не будет работать вся цепочка).
    9. Закрепите выключатели в подрозетниках, установите рамки и клавиши.
    10. Подайте напряжение в помещение и опробуйте работу проходных выключателей. Произведите включение первого аппарата, лампы должны загореться, пройдите до конца помещения, отключите второй выключатель, светильники должны погаснуть.

    В следующем видео показано как выполнить подключение на практике:

    И еще один пример — здесь:

    Если хорошенько разобраться, схема подключения двухклавишного проходного переключателя, не так уж сложна. Что понадобится, так это элементарные знания электротехники, рабочий набор инструментов электрика и максимум внимательности.

    Монтаж схемы двухклавишного проходного выключателя с 2х мест

    Схемы с проходными выключателями на нескольких местах существенно расширяют возможности осветительной системы и делают управление более комфортным. + ТЕСТ для самопроверки.

    Проходной выключатель (ПВ) двухклавишный – коммутационное устройство позволяющее управлять освещением с двух или большего количества разных мест.

    Схемы с его применением очень удобны для управления освещением для объектов с большой площадью или линиях с большими расстояниями. Их применяют на самых различных объектах:

    • На парковых аллеях;
    • На стадионах;
    • Для освещения бассейнов и ледовых арен;
    • Подсветки концертных площадок, тоннелей и других общественных мест.

    Схема удобна тем, что двухклавишная модель позволяет использовать две группы осветительных приборов (как на люстре в квартирах или частных домах). Проходная схема подключения дает возможность управлять этими группами с нескольких различных мест, в нашем случае с двух точек. Пользователям не требуется проходить большие расстояния к единственной точке управления, для включения или выключения освещения можно воспользоваться ближайшей.

    ТЕСТ:

    Перед тем как приступить к самостоятельному монтажу, проверьте себя по основным вопросам, которые обеспечивают безопасность работ, правильность выбора материалов и сборки схемы.
    1. Какое должно быть сечение жил от РЩ до распределительной коробки, если  две группы по 10 ламп каждая из которых мощностью 150 Вт?

    а) не менее – 1мм2                                             б) не менее – 1.5 мм2

    1. Какая допускается длина кабеля с сечением жил 1.5 мм2 при мощности нагрузки 3кВт?

    а) не более – 17,5м                                                б) не более — 23 м

    1.   Последовательность сборки, подключения схемы освещения с двумя проходными двухклавишными выключателями?

    а) Устанавливают осветительные приборы, расключают распределительную коробку, потом подключают вводной кабель к РЩ;

    б) Подключают вводной кабель к РЩ, устанавливают осветительные приборы, прокладывают и расключают провода.

    Ответы:

    1. Правильный ответ «б»;
    2. Правильный ответ «а», сечение и длина кабеля определяется по таблице указанной выше;
    3. Ответ «а», для безопасности устанавливают осветительные приборы, провода расключают коробку. Потом проверяют правильность сборки схемы и только после этого подключают, питание от РЩ.

    Схема 2 проходных выключателей(далее П.В.) из 2х мест

    Работу проходных двухклавишных конструкций следует рассматривать на базе принципа действия одноклавишного проходного переключателя. Это объясняется тем, что конструкция двухклавишных изделий содержит два одноклавишных, подключаются они   одинаково, по группам осветительных приборов.

    Как работает 2х клавишный ПВ

    Рассмотрим работу схемы при прохождении тока через цепи первой группы осветительных приборов.  Схема показывает, как подключить, положение переключателей во включенном состоянии через верхнюю линию первой группы, ток по фазному проводу проходит к лампам и через них на нейтральный провод.

    Если нажать клавишу первой группы подключение будет ПВ двойного №1, контакты перекинутся на нижнюю линию, цепь разомкнется и лампы погаснутЕсли нажать клавишу первой группы подключение будет ПВ двойного №1, контакты перекинутся на нижнюю линию, цепь разомкнется и лампы погаснутРис. 2. Если нажать клавишу первой группы подключение будет ПВ двойного №1, контакты перекинутся на нижнюю линию, цепь разомкнется и лампы погаснут

    Теперь переключение клавиш на первом или втором элементе первой группы приведут к замыканию цепи через верхнюю или нижнюю линии. Таким образом управлять освещением можно с любого места. Цепь второй группы работает аналогичным образом, поэтому повторного описания не требуется.

    Иногда чтобы не покупать простой переключатель при наличии проходного (ПВ), некоторые думают, как подключить ПВ двойной как обычный. Для этого надо задействовать на выключателе одну клавишу, два контакта фазу на вводной и любой из свободных подключить  к прибору освещения.

    Конструктивные особенности 2х клавишного П.В.

    Многочисленные компании производители, делают разные модели двухклавишных проходных переключателей. Внешним видом с лицевой стороны они ничем не отличаются от обычных, бывают варианты с подсветкой клавиш и без нее.

    Внешний вид двухклавишного проходного выключателя с лицевой стороныВнешний вид двухклавишного проходного выключателя с лицевой стороныРис. 3. Внешний вид двухклавишного проходного выключателя с лицевой стороны

    Конструкция креплений в стене стандартная с раздвижными металлическими планками, которые разводятся вращением винтов.

    Пример крепления двухклавишного проходного выключателя в стенуПример крепления двухклавишного проходного выключателя в стенуРис. 4. Пример крепления двухклавишного проходного выключателя в стену

    Каркас, на котором крепятся контактные клеммы, и механизм переключения может быть пластиковым или керамическим, как правило, для токов выше 10А изделия делаются на керамической основе.

    Существенным отличием от других моделей считается то, что расключение ПВ двухклавишного осуществляется через шесть контактов.

    Шесть контактных групп на керамической подложке проходного выключателя «Lezard»  с двумя клавишамиШесть контактных групп на керамической подложке проходного выключателя «Lezard»  с двумя клавишамиРис. 5. Шесть контактных групп на керамической подложке проходного выключателя «Lezard»  с двумя клавишами

    Контактные группы могут быть на пружинах или с болтовыми зажимами. Для удобства монтажа на керамической подложке выключателей «Lezard» контакты нумеруются, так же как и на других моделях, маркировка предусматривает максимально допустимый ток нагрузки. На некоторых изделиях есть упрощенная схема подключения.

    Не надо долго думать, как переключатель Werkel подключить в эту схему,. Провода на контакты крепятся очень удобно, нажатием кнопки отверстие контакта открывается, вставляется провод, при отпускании контакты зажимаются. Выключатели серии АВВ Busch-Jaeger basic 55 и ABB Niessen Zenit имеют съемные модульные механизмы на общем каркасе корпуса. При необходимости в один корпус можно вставить модули для обычного или проходного выключателя.

    Фото 1Фото 1

    Не трудно понять, как подключить 2 клавишный abb, по той же схеме, что и «Lezard»  конструкция зажимных клемм у них одинаковая.

    Монтаж, ПВ схема с двух мест на 2 точки/лампочки

    На ранее представленных схемах упрощенный вариант, для более доступного понимания принципа действия не показано подключение через распределительную коробку. На практике, линии систем освещения расключаются в распределительной коробке.

    Рассмотрим классический вариант освещения  подземных переходов или туннелей, когда две группы ламп. В этом случае важно правильно выбрать место установки всех элементов, органы управления должны обеспечить  комфортные условия для пользователей. Поэтому их ставят по концам туннеля, это дает возможность включения при входе, выключения при выходе. Распределительную коробку рекомендуется ставить у края, который ближе к распределительному щиту, тогда  потребуется меньше провода от щита до коробки.

    Последовательность операций, общие правила монтажа

    Выбирается марка, рассчитывается длина, сечение необходимых кабельных линий, где задействовано 6 токопроводящих жил, поэтому рекомендуется выбирать марки кабелей ВВГ, ПУНП, ВВП, MYN, другие с двойной изоляцией, тремя медными жилами. Сечение рассчитывается или выбирается по таблице исходя из мощности потребляемой осветительными приборами в каждой группе.

    Сечение силового кабеля в зависимости от потребляемой в группе мощности:

    Медные провода трехжильного кабеля

    Мощность в кВт 1 2 3 3,5 4 6 8
    Ток в Aмперах 4,6 9 13,5 16 18 27 36,5
    Сечение провода в, мм2 1 1 1,5 2,5 2,5 4 6
    Макс. длина кабеля в, м 34,5 17,5 17,5 24,5 21,5 23 25

    Обязательно учитывайте количество ламп потребляемую мощность, допустимую при этом длину провода. В противном случае провода, контакты в цепи будут греться, лампы гореть тускло. Такая сборка долго не послужит.

    До распределительной коробки от РЩ провод ставится большим сечением с учетом суммарной мощности двух групп освещения.  Для монтажа потребуется еще несколько элементов:

    • Распределительная коробка;
    • Подрозетники для внутренней проводки в бетонных или кирпичных стенах -2шт;
    • Двухклавишные проходные выключатели – 2шт;
    • Осветительные приборы, плафоны, лампы дневного света или другие.

    Выбор марки кабеля зависит от условий эксплуатации, учитывается много факторов в помещении и снаружи, влажность и повышенные температуры, рекомендуется использовать данные этой таблицы

    маркировка кабелей ВВГмаркировка кабелей ВВГ маркировка кабелей ВВГ

    После приобретения всех комплектующих схемы можно приступать к монтажу:

    1. Если стены бетонные или кирпичные перфоратором с коронкой сверлится отверстие под распределительную коробку под потолком 15 – 20 см;
    2. Ниже по вертикали под коробкой, 60 – 90 см от пола сверлится отверстие для первого подразетника;
    3. На противоположном конце туннеля для более простого монтажа, по этой же стене, сверлится отверстие для второго подрозетника;
    4. Прокладываем кабель самого большого сечения от РЩ к распределительной коробке;
    5. От коробки до выключателей прокладываем по два кабеля меньшего сечения в каждом по три токопроводящих провода;
    6. Линии осветительных приборов прокладываются трехжильными кабелями по своим направлениям, для подключения плафонов оставляются петли по 30 — 40 см;
    7. В распределительную коробку, подрозетники заводятся концы линий, потом корпуса вставляются  в отверстия, фиксируются они гипсовым раствором;

    Обратите внимание! Учитывая требования СНИП, ГОСТов и других нормативных документов при монтаже очень важно выполнять требования ПУЭ (правила устройства электроустановок)  п.1.1.29. и п.1.1.30. первой главы и ГОСТа Р 50462-92.

    Эти документы устанавливают маркировку проводов по цвету, цвет изоляции соответствует функциональному назначению проводов:

    1. Синий, голубой цвет используются как нейтральная токопроводящая жила;
    2. Желто-зеленый для заземления;
    3. Красный, белый, черный, другие цвета для фазного провода и его коммутируемых участков.

    Иногда изоляция бывает белого цвета с соответствующей полосой как показывает фото ниже.

    Пример установки проходного выключателя в подрозетникПример установки проходного выключателя в подрозетникРис. 6. Пример установки проходного выключателя в подрозетник
    1. После высыхания гипса можно снимать с концов изоляцию, соединять провода коробки отдельными скрутками, подключать, крепить розетки со светильниками по схеме представленной ниже.
    Схема расключения ПВ двойного, системы освещения с разных мест, с двумя группами светильниковСхема расключения ПВ двойного, системы освещения с разных мест, с двумя группами светильниковРис. 7. Схема расключения ПВ двойного, системы освещения с разных мест, с двумя группами светильников

    Как соединить проходной вык-ль с 2-мя клавишами, система управления с 2-ух мест

    Обратите внимание! К первому выключателю подходит шесть проводов, но подключается 5, один можно оставить как резервный. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

    Пример подключения  первого проходного двухклавишного переключателяПример подключения  первого проходного двухклавишного переключателяРис. 8. Пример подключения  первого проходного двухклавишного переключателя

    Противоположные концы через коробку подключаются к одноименным контактам  второго переключателя.

    Пример подключения  второго проходного двухклавишного переключателяПример подключения  второго проходного двухклавишного переключателяРис. 9. Пример подключения  второго проходного двухклавишного переключателя

    Контакты №1; 2 второго переключателя соединяются через коробку к фазным проводам первой и второй осветительных групп. Нейтральный провод заземление от РЩ через коробку идет к осветительным приборам.

    Для более четкого понимания процесса сборки схемы просмотрите видеоролик
    Еще важно знать некоторые нюансы:
    • В распределительную коробку концы проводов заводятся длиной 15-20 см, это необходимо для удобства разделки и скрутки соединений. Внешний слой изоляции с провода снимается почти полностью до вводного отверстия, оставляют 2-3 см. С токопроводящих жил, изоляция снимается на 3-5см, после чего оголенные концы складываются по схеме и скручиваются.

    При более длинных концах, после соединения провода могут не поместиться в коробке,  короткие могут не доставать для качественной скрутки.

    • Лампы  групп подключаются по параллельной схеме, это гарантирует работу освещения при перегорании одной из ламп цепи.
    Схема параллельного подключения лампСхема параллельного подключения лампРис. 10. Схема параллельного подключения ламп

    Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

    Как распаять ПВ двухклавишный, 2 топа установочных элементов электрической проводки

    Часто соединения схемы в распределительной коробке скручивают, скрутки пропаивают или сваривают на кончике. С появлением новых установочных элементов этот процесс становится намного проще.

    Топ-технологией считается конструкция элементов проводки с пружинными зажимами контактов, они обеспечивают надежное электрическое соединение и быструю сборку схемы:

    1. Многоразовые зажимные клеммы WAGO

      Рис. 11. Пример соединения контактов в зажимами WAGO в распределительной коробкеРис. 11. Пример соединения контактов в зажимами WAGO в распределительной коробкеРис. 11. Пример соединения контактов в зажимами WAGO в распределительной коробке

    1. Очень удачно сделаны зажимы контактов на выключателях  werkel

    Возможности и область применения схемы с 2-мя проходными двухклавишными выключателямиВозможности и область применения схемы с 2-мя проходными двухклавишными выключателями

    Даже у непрофессионалов не возникает проблем с тем, как подключить выключатель werkel, достаточно нажать на кнопку соответствующей клеммы, отверстие освободится для приема зачищенного конца. При отпускании кнопки, пружина надежно прижимает провод к  контакту.

    Для безопасности  участок линии от распределительной коробки к контактам РЩ подключается последним. Когда монтаж системы освещения закончен, все цепи нужно проверить контрольными приборами. Проверку можно сделать обычным мультиметром, стрелочным тестером, пробником с батарейкой и лампочкой.

    Иногда стремятся к экономии, покупают провода тонкого сечения, не учитывают максимально допустимую длину кабеля. В этом случае токоведущие жилы греются, контакты перегорают. Старайтесь разместить распределительную коробку, первый проходной переключатель и РЩ рядом и компактно, так будет меньше затрат.

    3 часто допускаемые ошибки при монтаже выключателей

    В процессе монтажа начинающие монтажники часто совершают стандартные ошибки:

    • Фиксируют на гипсовый раствор распределительные коробки и подрозетники до того как  заведены концы проводов;
    • Концы проводов, выведенные в подрозетниках и распределительных коробках не достаточно длинные;
    • На выключатель заводится не фазный, а нулевой провод;

    5 часто задаваемых вопросов

    • Как узнать потребляемую мощность одной группой и общую всей цепи, чтобы правильно выбрать сечение?

    На лампах написана потребляемая мощность, просто сложите ее исходя из количества ламп, полученный результат используйте для выбора по таблице. Например: 5 ламп мощностью 9Вт, группы 2

    Р = (9х5)х2 = 90Вт. Возьмем запас 100Вт это 0.1кВт для такой схемы вполне достаточно, минимального сечения 1мм2.

    Для бытовых условий обычно применяют токопроводящие жилы 1.5 максимум 2,5 мм2 от РЩ до распределительной коробки, 0.75 – 1.5 мм2 для осветительных групп.

    Спортивные площадки, стадионы, бассейны имеют большие потребляемые мощности, количество осветительных приборов значительно больше, иногда вышки имеют прожектора, лампы которых потребляют по 5 – 10кВт. Поэтому сечение будет больше, надо тщательно учитывать и рассчитывать все параметры.

    • Какой марки выключатели лучше использовать?

    Есть много различных производителей,  мы рассматривали изделия фирмы «Lezard». Они очень удобные при монтажных работах, надежны во время эксплуатации, керамическая подложка, зажимные пружины пронумерованные контакты. Не плохие модели делает компания Legrand, по статистике это самые востребованные потребителями модели.

    • Можно вместо двухклавишного проходного выключателя использовать два одноклавишных?

    Да, ведь фактически  корпус двухклавишного изделия состоит из 2х одноклавишных механизмов, но тогда надо будет грамотно сделать коммутацию. Эта тема требует отдельного детального рассмотрения. Недостатком такого метода будет, сверление отверстий, установка пары лишних подрозетников.

    • В схеме между выключателями через коробку подключается шесть проводов, среди них есть синяя изоляция, можно ли их подключать, ведь там будет коммутироваться фаза?

    Это правило действует для вводного участка, от РЩ до выключателя клеммы 1 и 2 (красный провод). Промежуточные контакты соединяются проводами любого цвета, опытные электрики сразу разберутся, где вводная фаза, а где коммутируемые отрезки.

    • Как мультиметром проверить правильность сборки схемы перед подключением к РЩ?

    Коротко один из способов:

    • Установите прибор в режим прозвонки:
    • Прозвоните цепь без ламп, определив отсутствие короткого замыкания, все три провода между собой подключаемые к РЩ, фазу, ноль и заземление ;
    • Вкрутите в каждую группу по одной лампе накаливания;
    • Подсоедините щупы к фазному и нулевому проводам, при выключенных клавишах прибор будет показывать разрыв, при включенных замыкание, значит схема работает.

    Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи.

    Обзор коммутации каналов и коммутации пакетов

    Что такое коммутация?

    В современном мире мы связаны со всеми через Интернет или по телефону. В этой огромной сети, когда делается телефонный звонок или когда мы заходим на какой-либо веб-сайт, данные передаются из одной сети в другую. Даже для доступа к простой веб-странице осуществляется доступ ко многим компьютерам (серверам), чтобы предоставить вам желаемые данные, которые вы ищете. Независимо от того, находитесь ли вы внутри закрытой сети или в большом сетевом сегменте, Switching является наиболее важным механизмом, который обменивается информацией между разными сетями или разными компьютерами.Коммутация - это способ направления данных или любой цифровой информации в вашу сеть до конечной точки.

    Предположим, вы ищете в Интернете информацию о схемах любого типа, или ищете хобби-проект в области электроники, или если вы открываете сайт circuitdigest.com, чтобы найти конкретную статью об электронике, за вашей компьютерной сетью происходит много перемещений данных. Эти движения управляются сетевыми коммутаторами, которые используют различные методы переключения в различных сетевых узлах.

    В разных типах данных используются разные методы переключения, которые имеют свои преимущества и недостатки. Доступны три типа коммутации: коммутация каналов , коммутация пакетов и коммутация сообщений . Коммутация каналов и пакетов наиболее популярна среди этих трех.

    Коммутация цепей

    Коммутация каналов - это метод коммутации, при котором между двумя станциями в сети создается сквозной путь перед началом передачи данных.

    Коммутация цепи состоит из трех фаз: установление цепи, передача данных и отключение цепи .

    Метод коммутации каналов имеет фиксированную скорость передачи данных, и оба абонента должны работать с этой фиксированной скоростью. Коммутация каналов - это самый простой метод передачи данных, при котором между двумя отдельными отправителями и получателем устанавливается выделенных физических соединений. Для создания этих выделенных соединений набор переключателей подключается по физическим каналам.

    На изображении ниже три компьютера на левой стороне соединены с тремя настольными ПК на правой стороне с помощью физических соединений, в зависимости от четырех переключателей цепей. Если коммутация каналов не используется, их необходимо соединить с помощью соединений точка-точка, где требуется много выделенных линий, что не только увеличит стоимость подключения, но и усложнит систему.

    Circuit Switching

    Решение о маршрутизации в случае коммутации каналов принимается, когда маршрут маршрутизации устанавливается в сети.После того, как выделенный маршрут маршрутизации установлен, данные непрерывно отправляются в пункт назначения получателя. Связь сохраняется до конца разговора.

    Трехфазная коммутация цепи связи

    Связь от начала до конца в коммутации цепей осуществляется с использованием этой схемы -

    Во время фазы настройки в сети с коммутацией каналов между отправителем и получателем устанавливается выделенная маршрутизация или путь соединения.В этот период сквозная адресация, как и адрес источника, адрес назначения, должна создавать соединение между двумя физическими устройствами. Переключение схем происходит на физических уровнях.

    Передача данных происходит только после завершения фазы настройки и только после установления физического выделенного пути. На этом этапе не используется никаких методов адресации. Коммутаторы используют временной интервал (TDM) или занятую полосу (FDM) для маршрутизации данных от отправителя к получателю.Следует иметь в виду, что отправка данных является непрерывной, и при передаче данных могут быть периоды молчания. Все внутренние соединения выполнены в дуплексном виде.

    На заключительной фазе отключения цепи , когда любому из абонентов в сети, отправителю или получателю необходимо отключить путь, всем задействованным коммутаторам посылается сигнал отключения, чтобы освободить ресурс и разорвать соединение. Эта фаза также называется Teardown phase в методе переключения цепей.

    Коммутатор цепи создает временное соединение между входным звеном и выходным звеном. Доступны различные типы переключателей с несколькими входами и выходами.

    Как правило, коммутация каналов используется в телефонных линиях.

    Преимущества коммутации цепей

    Метод коммутации цепей

    дает большие преимущества в определенных случаях. Преимущества следующие -

    1. Скорость передачи данных фиксированная и выделенная, потому что соединение устанавливается с использованием выделенного физического соединения или каналов.
    2. Поскольку используются выделенные пути маршрутизации передачи, это хороший выбор для непрерывной передачи в течение длительного времени.
    3. Задержка передачи данных незначительна. В переключателях нет времени ожидания. Таким образом, данные передаются без какой-либо предварительной задержки передачи. Это определенно положительное преимущество метода коммутации цепей.

    Недостатки коммутации цепей

    Помимо преимуществ, коммутация цепей также имеет некоторые недостатки.

    1. Независимо от того, свободен ли канал связи или занят, выделенный канал не может использоваться для другой передачи данных.
    2. Это требует большей полосы пропускания, а непрерывная передача приводит к потере полосы пропускания, когда есть период молчания.
    3. Очень неэффективно при использовании системного ресурса. Мы не можем использовать ресурс для другого подключения, поскольку он выделен для всего разговора.
    4. На установление физических соединений между отправителями и получателями уходит много времени.

    Пакетная коммутация

    Коммутация пакетов - это метод передачи данных, при котором данные разбиваются на небольшие части переменной длины, а затем передаются по сетевой линии. Неработающие части данных называются пакетами . После получения этих поврежденных данных или пакетов, все они собираются в месте назначения и, таким образом, создается полный файл. Благодаря этому методу данные передаются быстро и эффективно.В этом методе не требуется предварительной настройки или резервирования ресурсов, как в случае метода переключения каналов.

    Этот метод использует методы Store and Forward. Таким образом, каждый переход будет сначала сохранять пакет, а затем пересылать пакеты следующему адресату хоста. Каждый пакет содержит управляющую информацию, адрес источника и адрес назначения. Благодаря этому пакеты могут использовать любой маршрут или пути в существующей сети.

    Пакетная коммутация на основе VC

    Коммутация пакетов на основе

    VC - это режим коммутации пакетов, в котором между отправителем и получателем выполняется соединение по логическому пути или виртуальной цепи. VC означает Virtual Circuit . В этом режиме коммутации пакетов создается предопределенный маршрут, и все пакеты будут следовать по предопределенным путям. Всем маршрутизаторам или коммутаторам, участвующим в логическом соединении, предоставляется уникальный идентификатор виртуального канала для уникальной идентификации виртуальных соединений. Также имеет тот же трехфазный протокол, который используется в коммутации цепей, фазе настройки, фазе передачи данных и фазе отключения .

    VC Based Packet Switching

    На изображении выше , 4 ПК подключены к сети с 4 коммутаторами, и поток данных будет коммутацией пакетов в режиме виртуального канала .Как мы видим, коммутаторы связаны друг с другом и совместно используют канал связи друг с другом. Теперь в виртуальном канале необходимо установить заранее определенный маршрут. Если мы хотим передать данные с ПК1 на ПК 4, путь будет направлен от SW1 к SW2 к SW3 и, наконец, к ПК4. Этот маршрут предопределен, и всем SW1, SW2, SW3 предоставляется уникальный идентификатор для идентификации путей данных, поэтому данные связаны путями и не могут выбрать другой маршрут.

    Пакетная коммутация на основе дейтаграмм

    Коммутация дейтаграмм полностью отличается от технологии коммутации пакетов на основе VC. При переключении дейтаграмм путь зависит от данных . Пакеты содержат всю необходимую информацию, такую ​​как адрес источника, адрес назначения, идентификатор порта и т. Д. Таким образом, в режиме коммутации пакетов на основе дейтаграмм без установления соединения каждый пакет обрабатывается независимо. Они могут выбирать разные маршруты, и решения о маршрутизации принимаются динамически при передаче данных внутри сети. Таким образом, в пункте назначения пакеты могут быть получены не по порядку или в любой последовательности, нет заранее определенного маршрута и гарантированная доставка пакетов невозможна.Чтобы обеспечить гарантированный прием пакетов, необходимо настроить дополнительные протоколы конечной системы.

    В этом режиме коммутации пакетов нет этапов настройки, передачи и разрыва.

    Datagram Based Packet Switching

    Снова на изображении выше, 4 компьютера подключены, и мы передаем данные с ПК1 на ПК4. Данные содержат два пакета, помеченных как 1 и 2. Как мы видим, в режиме дейтаграммы пакет 1 выбрал путь SW1-SW4-SW3, тогда как пакет 2 выбрал путь маршрута SW1-SW5-SW3 и, наконец, достиг ПК4.Пакеты могут выбирать другой путь в зависимости от времени задержки и перегрузки на других путях в сети коммутации пакетов дейтаграмм.

    Преимущества пакетной коммутации

    Пакетная коммутация имеет преимущества по сравнению с коммутацией каналов . Сеть с коммутацией пакетов предназначена для преодоления недостатков метода коммутации каналов.

    1. Эффективно с точки зрения пропускной способности.
    2. Минимальная задержка передачи
    3. Пропущенные пакеты могут быть обнаружены адресатом.
    4. Экономичное внедрение.
    5. Надежен при обнаружении загруженного пути или нарушения связи в сети. Пакеты могут передаваться по другим каналам или по другому пути.

    Недостатки пакетной коммутации

    Пакетная коммутация также имеет несколько недостатков.

    1. Коммутация пакетов не следует какому-либо определенному порядку передачи пакетов один за другим.
    2. Отсутствует пакет при передаче большого объема данных.
    3. Каждый пакет должен быть закодирован порядковыми номерами, адресами получателя и отправителя и другой информацией.
    4. Маршрутизация в узлах сложна, поскольку пакеты могут следовать по нескольким путям.
    5. Когда по какой-либо причине происходит перенаправление, увеличивается задержка при приеме пакетов.

    Различия между коммутацией каналов и коммутацией пакетов

    Мы уже получили представление о различиях между коммутацией каналов и коммутацией пакетов.Давайте посмотрим на различия в формате таблицы для лучшего понимания -

    Различия

    Коммутация цепей

    Пакетная коммутация

    Вовлечение ступеней

    При коммутации цепей для полного разговора требуется установка трех фаз.
    Установление соединения, передача данных, разрыв соединения

    В случае пакетной коммутации мы можем осуществлять передачу данных напрямую.

    Адрес назначения

    Адрес полного пути предоставляется источником.

    Каждому пакету данных известен только конечный адрес назначения, путь маршрутизации зависит от решения маршрутизатора.

    Обработка данных

    Обработка данных происходит в исходной системе.

    Обработка данных происходит в узлах и исходных системах.

    Равномерная задержка между блоками данных

    Происходит равномерная задержка.

    Задержка между блоками данных неравномерна.

    Надежность

    Коммутация цепей более надежна по сравнению с коммутацией пакетов

    Пакетная коммутация менее надежна по сравнению с коммутацией каналов.

    Отход ресурсов

    Высокий уровень потери ресурсов при переключении каналов.

    Меньшая потеря ресурсов при коммутации пакетов.

    Техника складского хранения

    В нем не используется технология промежуточной передачи

    Использует технику хранения и пересылки

    Перегрузка

    Перегрузка возникает только во время установления соединения.

    На этапе передачи данных может возникнуть конкуренция.

    Данные передачи

    Источник осуществляет передачу данных.

    Передача данных осуществляется источником, маршрутизаторами.

    .

    Что такое дребезг переключателя и как его предотвратить с помощью схемы устранения дребезга переключателя

    Что такое дребезг переключателя?

    Когда мы нажимаем кнопку, тумблер или микровыключатель, две металлические части соприкасаются, замыкая подачу питания. Но они не подключаются мгновенно, а металлические части подключаются и отключаются несколько раз, прежде чем будет выполнено фактическое стабильное подключение. То же самое происходит при отпускании кнопки. В результате возникает ложных срабатываний или многократных срабатываний, как при многократном нажатии кнопки.Это похоже на падение прыгающего мяча с высоты, и он продолжает подпрыгивать на поверхности, пока не остановится.

    Switch Bouncing in the Circuit

    Проще говоря, мы можем сказать, что переключение с подпрыгиванием является неидеальным поведением любого переключателя, который генерирует многократных переходов одного входа . Дребезг переключателя не является серьезной проблемой, когда мы имеем дело с цепями питания, но он вызывает проблемы, когда мы имеем дело с логическими или цифровыми цепями. Следовательно, для устранения дребезга из схемы используется схема подавления дребезга переключателя .

    Что такое отказ от программного обеспечения?

    Устранение неполадок также происходит в программном обеспечении, в то время как программисты добавляют задержки, чтобы избавиться от сбоев программного обеспечения. Добавление задержки вынуждает контроллер останавливаться на определенный период времени, но добавление задержек не является хорошим вариантом в программе, поскольку оно приостанавливает программу и увеличивает время обработки. Лучше всего использовать прерывания в коде для программной подпрыгивания. У Arduino есть код для предотвращения отказов программного обеспечения.

    Переключатель Debouncing Methods

    Сначала мы продемонстрируем схему без дребезга переключателя .

    Switch Bounce Circuit

    Switch Bounce in the Circuit

    Вы также можете увидеть форму сигнала на осциллографе, когда кнопка находится в режиме подпрыгивания. Он показывает, сколько дребезгов произошло во время переключения кнопки.

    Switch Bounce-Waveform-from-the Circuit

    Существует три широко используемых метода для предотвращения дребезга переключателя .

    • Отключение оборудования
    • RC Debouncing
    • Коммутатор Debouncing IC

    1. Отключение оборудования

    В технике устранения дребезга оборудования мы используем триггер S-R, чтобы предотвратить дребезг переключателя в схеме. Это лучший метод устранения дребезга среди всех.

    Необходимые компоненты

    • ИС Nand Gate 74HC00
    • Тумблер
    • Резистор (10к -2н.)
    • Конденсатор (0,1 мкФ)
    • светодиод
    • Макет

    Схема

    Hardware Switch Debouncing Circuit Diagram

    What is Switch Bouncing and How to prevent it using Debounce Circuit

    Работа схемы аппаратного устранения дребезга

    Схема состоит из двух вентилей Nand (74HC00 IC), образующих триггер SR. Как вы можете видеть на принципиальной схеме, всякий раз, когда тумблер переключается на сторону A, выходная логика становится «ВЫСОКОЙ». Здесь мы использовали осциллограф для обнаружения скачков.И, как вы можете видеть на приведенной ниже форме волны, логика смещается с небольшой кривой, а не смещается. Резисторы, используемые в схеме, являются подтягивающими резисторами.

    Каждый раз, когда переключатель перемещается между контактами, чтобы создать дребезг, триггер поддерживает выход, потому что «0» возвращается с выхода вентилей Nand.

    Hardware Switch Debouncing Circuit Waveform

    2. R-C Debouncing

    R-C определяется только своим именем, в схеме используется RC-сеть для защиты от дребезга переключателя.Конденсатор в схеме фильтрует мгновенные изменения сигнала переключения. Когда переключатель находится в разомкнутом состоянии, напряжение на конденсаторе остается нулевым. Первоначально, когда переключатель разомкнут, конденсатор заряжается через резисторы R1 и R2.

    R-C Debouncing Circuit Diagram

    Когда переключатель замкнут, конденсатор начинает разряжаться до нуля, следовательно, напряжение на входе инвертирующего триггера Шмитта равно нулю, поэтому на выходе становится ВЫСОКИЙ.

    В состоянии подпрыгивания конденсатор останавливает напряжение на Vin, пока оно не достигнет Vcc или заземления.

    Чтобы увеличить скорость устранения дребезга RC, мы можем подключить диод, как показано на рисунке ниже. Таким образом сокращается время зарядки конденсатора.

    Modified R-C Debouncing

    3. Микросхема подавления колебаний переключателя

    На рынке доступны ИС для устранения неисправности коммутатора. Некоторые из микросхем для устранения дребезга : MAX6816, MC14490 и LS118 .

    Ниже приведена принципиальная схема устранения дребезга переключателя с помощью MAX6818.

    Switch Debouncing Circuit using MAX6818

    Итак, здесь мы узнали, как кнопки создают эффект подпрыгивания переключателя и как его можно предотвратить, используя схемы Switch Debouncing .

    ,Схема тумблера

    с использованием таймера 555 IC

    Тумблер используется для переключения выхода между двумя устройствами. Означает, что когда одно устройство включено, второе устройство остается выключенным, а когда второе устройство выключено, первое устройство становится включенным. Этим переключателем вывода можно управлять с помощью кнопочного переключателя PUSH, поэтому вы можете управлять двумя устройствами с помощью одной кнопки. Кроме того, вы можете подключить два реле вместо светодиодов для управления двумя устройствами переменного тока. В этой схеме мы в основном использовали микросхему 555 и 4017.

    Эту же схему можно использовать в качестве схемы кнопки PUSH ON / PUSH OFF , если мы удалим какой-либо светодиод. Одно нажатие кнопки включит светодиод, а другое нажатие выключит светодиод.

    4017 IC

    4017 IC - это микросхема декадного счетчика CMOS. Он может производить вывод на 10 выводах (Q0 - Q9) последовательно, это означает, что он производит вывод один за другим на 10 выводах. Этот выход управляется тактовым импульсом от низкого до высокого на контакте 14 ( запускает положительный фронт ).Сначала выход на Q0 (PIN 3) имеет высокий уровень, затем с каждым тактовым импульсом выход переходит к следующему PIN. Как один тактовый импульс делает Q0 LOW и Q1 HIGH, а затем следующий тактовый импульс делает Q1 LOW и Q2 HIGH, и так далее. После Q9 он снова начнется с Q0. Таким образом, он последовательно включает и выключает все 10 ВЫХОДНЫХ ПИН. Ниже представлена ​​схема PIN-кода и описание PIN-кода 4017 :

    .

    IC 4017 Pinout

    ПИН.

    PIN Имя

    PIN Описание

    1

    5 квартал

    Выход 5: высокий уровень за 5 тактовых импульсов

    2

    1 квартал

    Выход 1: высокий уровень за 1 тактовый импульс

    3

    Q0

    Выход 0: в начале переходит в высокий уровень - тактовый импульс 0

    4

    2 квартал

    Выход 2: высокий уровень за 2 тактовых импульса

    5

    6 квартал

    Выход 6: высокий уровень за 6 тактовых импульсов

    6

    Q7

    Выход 7: высокий уровень за 7 тактовых импульсов

    7

    3 квартал

    Выход 3: высокий уровень за 3 тактовых импульса

    8

    GND

    Штырь заземления

    9

    8 квартал

    Выход 8: высокий уровень за 8 тактовых импульсов

    10

    4 квартал

    Выход 4: высокий уровень за 4 тактовых импульса

    11

    Q9

    Выход 9: высокий уровень за 9 тактовых импульсов

    12

    CO –Перенести

    Используется для каскадирования еще одной микросхемы 4017, чтобы подсчитать до 20, делится на 10, вывод PIN

    13

    Блокировка ЧАСОВ

    Штырь включения тактового сигнала должен оставаться в НИЗКОМ состоянии, при сохранении ВЫСОКОГО уровня выход заморозит.

    14

    ЧАСЫ

    Вход часов, для последовательного ВЫСОКОГО выхода выходных контактов от PIN 3 до PIN 11

    15

    СБРОС

    Активный высокий вывод, должен быть LOW для нормальной работы, установка HIGH сбросит IC (только контакт 3 останется HIGH)

    16

    VDD

    PIN блока питания (5-12 В)

    Компоненты

    • CD4017 IC
    • 555 Таймер IC
    • Резистор - 1к, 100к, 470 Ом
    • Конденсаторы - 1 мкФ, 22 мкФ
    • 2 светодиода
    • Кнопочный переключатель
    • Блок питания 5-9в

    Принципиальная схема и пояснения

    Теперь мы знаем, что выход микросхемы 4017 продвигается вперед с положительным фронтом тактового импульса, поэтому мы использовали таймер 555 IC в моностабильном режиме , чтобы произвести тактовый импульс от низкого до высокого.Мы подключили кнопку к контакту триггера 2 на микросхеме 555 IC, чтобы генерировать положительный фронтальный импульс при каждом нажатии кнопки. Чтобы активировать 555 в моностабильном режиме, контакт 2 триггера должен быть НИЗКИМ, поэтому мы подключили его к земле с помощью кнопочного переключателя PUSH. Этот сгенерированный тактовый импульс на PIN 3 из 555 передается в 4017 IC на PIN 14.

    Когда сначала питание подается на IC 4017, выход на контакте 3 (Q0) ВЫСОКИЙ, к которому мы подключили ПЕРВЫЙ светодиод. Когда мы нажимаем кнопку PUSH, синхронизирующий импульс от низкого до высокого применяется к контакту 14 (первый синхронизирующий импульс) 4017, и выход на Q0 становится низким, а контакт 2 (Q1) становится высоким, где мы подключили второй светодиод.Теперь это положение останется до следующего тактового импульса. Если мы снова нажмем кнопку (второй тактовый импульс), выход на Q1 станет НИЗКОМ, а Q2 станет ВЫСОКИМ. И поскольку Q2 подключен к контакту 15 сброса 4017, он сбросит IC, и снова выходной сигнал Q0 станет ВЫСОКИМ (первый светодиод), а Q2 станет низким (второй светодиод). Так что он работает как тумблер.

    Мы также использовали схему RC (конденсатор 22 мкФ и резистор 100 кОм) на контакте CLOCK 14 из 4017, так что она считает только один тактовый импульс при каждом нажатии кнопки.В противном случае схема может вести себя неожиданно ИЛИ она может считать два или более импульса из-за шума или эффекта дребезга кнопки.

    ,Схема переключателя с мягкой защелкой

    Схема с защелкой может « удерживать » во включенном или выключенном состоянии до тех пор, пока на нее не будет подан какой-либо внешний сигнал. Схема защелки сохраняет свое положение (включено или выключено) даже после удаления входного сигнала и может хранить один бит информации, пока устройство находится под напряжением. Для активного высокого сигнала он сохраняет единицу, а для активного низкого сигнала хранит ноль.

    В этом проекте мы собираемся создать схему Soft Latch Circuit для включения и выключения электронного устройства нажатием одной кнопки.Эта схема известна как Soft Latch Switch . Схема с мягкой защелкой отличается от обычной схемы с защелкой, в с мягкой защелкой состояния включения и выключения могут быть изменены с помощью внешних средств (кнопки), но в схеме с нормальной защелкой схема может фиксироваться только в одном состоянии , а для изменения состояния необходимо отключить блок питания. Обычно регистры сдвига и триггеры используются в схеме с фиксацией, как та, которую мы использовали в схеме Clap-on-Clap-off.

    Защелкивание можно сравнить с кнопкой «нажимать-нажимать», когда кнопка подключает цепь при однократном нажатии и отключает цепь при повторном нажатии. Здесь мы будем использовать NPN-транзистор BC547 и PNP-транзистор BC557 с обычной кнопкой для создания переключателя питания с мягкой фиксацией и . Эта схема с мягкой защелкой не требует наличия микроконтроллера или какой-либо микросхемы для включения и выключения.

    Необходимые компоненты

    • Транзисторы: BC547 (2), BC557
    • Резисторы: 1 МОм, 470 кОм, 220 кОм (2), 100 кОм (2), 10 кОм, 1 кОм, 330 Ом
    • Кнопка
    • Конденсатор 1 мкФ
    • светодиод
    • Макет

    Принципиальная схема

    Soft Latching Power Switch Circuit Diagram

    Принципиальная схема выключателя питания с мягким фиксатором приведена выше.Его легко собрать на макете или печатной плате. Компоненты, используемые в этой схеме, легко доступны и очень дешевы. Резисторы используются в качестве токоограничивающих резисторов, в то время как конденсатор используется для предотвращения ложного срабатывания схемы.

    Работа цепи переключателя с мягкой защелкой

    Транзистор BC547 является транзистором NPN, а BC557 - транзистором PNP. Транзистор BC547 можно включить, подав на его базу положительное напряжение; с другой стороны, BC557 можно включить, подав отрицательное напряжение на его базу.

    Когда мы впервые подаем напряжение питания, нажимая кнопку , все три транзистора находятся в выключенном состоянии, а выходное напряжение равно нулю; таким образом, схема остается в выключенном или незафиксированном состоянии. В этом состоянии конденсатор C1 заряжается через резисторы R1 и R2. Когда мы нажимаем кнопочный переключатель, конденсатор C1 передает свое напряжение на базу транзистора Q3 через резистор R6. Это включает транзистор Q3, а транзистор Q3 включает транзистор Q2.Напряжение, возникающее на резисторе R4, будет держать Q2 включенным, когда кнопка будет отпущена. Q1 также включается в это время, а цепь теперь находится во включенном или заблокированном состоянии и остается в этом состоянии, даже если S1 разомкнут.

    В этом состоянии транзистор Q1 теперь насыщен, вызывая разряд C1 через R2. Когда мы снова нажимаем кнопочный переключатель , конденсатор C1 находится в разряженном состоянии и передает нулевое напряжение на транзистор Q3, вызывая выключение транзистора.В результате все три транзистора находятся в выключенном состоянии, и схема снова возвращается в выключенное или разблокированное состояние . Поскольку Q1 теперь выключен, конденсатор C1 снова начинает заряжаться через резисторы R1 и R2. Таким образом, каждое нажатие переключателя соответствует одной и той же процедуре включения и выключения цепи.

    Конденсатор используется для ограничения скорости процесса фиксации. Без конденсатора цепь будет включаться и выключаться очень быстро. Значения резисторов и конденсаторов могут варьироваться в зависимости от области применения.

    Я сделал эту схему переключателя с мягкой защелкой как на макетной, так и на перфорированной плате, , и после всех соединений на перфорационной плате мое оборудование выглядело так:

    Testing Soft Latch Switch Circuit

    Soft Latch Switch Circuit Hardware

    Применение схемы плавной фиксации

    1. Схема мягкой защелки хорошо подходит для портативных приборов с батарейным питанием, поскольку в выключенном состоянии она имеет нулевое напряжение.
    2. Схема с мягкой защелкой
    3. может использоваться для автоматического выключения ESP32, ESP8266, Arduino или любого другого микроконтроллера.
    4. Схема защелки может быть очень полезна в цепях сигнализации.
    .
