Ветровая планка для металлочерепицы — особенности монтажа

Содержание статьи:

Обустройство кровли из металлочерепицы невозможно представить без таких важных элементов, как карнизная планка и торцевая планка.

При сравнении обозначенных компонентов крыши с другими, выделяется незначительная их площадь во всей кровельной конструкции, однако именно от них зависит сохранность целостности кровли и ее защита от механических повреждений.

Основа планок представлена в виде металлического оцинкованного или пассивированного профиля толщиной от 0,4 до 0,5 мм, в качестве защитного покрытия используются те же полимеры, что и для металлочерепицы: на торцевую и карнизную планку наносится пластизол или полиэстер, а на торцевую планку для композитной черепицы – базальтовая крошка (подробнее: «Монтаж композитной черепицы — достоинства материала»).

Функции карнизных и торцевых планок

Карнизная планка используется в качестве продольного элемента кровли и ее главная задача – защита лобовой доски карниза от попадания атмосферных осадков, предотвращение ее намокания и проникновения влаги в подкровельный пирог.

Внешне планка торцевая для металлочерепицы похожа на карнизную планку, отличие заключается лишь в том, что крепится она не снизу ската, а на каждом торце крыши. Благодаря перекрытию торца планкой обеспечивается не только защита обрешетки от влаги, но и кровли – от повреждения из-за сильного ветра.

Именно наличие этой функции позволило наделить торцевую планку еще одним названием, распространенным среди опытных строителей – ветровая планка для профнастила и металлочерепицы.

Особенности монтажа карнизной планки

Чтобы правильно закрепить карнизную планку, следует строго придерживаться инструкции:

  • На первом этапе устанавливается лобовая доска. Для надежного крепления лобовой доски используются оцинкованные гвозди. Иногда в качестве альтернативного варианта можно установить карнизную доску с помощью крепления в пазы стропильной системы. Также допускается одновременный монтаж лобовой и карнизной доски, что позволит укрепить кровельный узел.
  • Далее выполняется подшивка кровельного карниза с помощью шпунтованных досок или профнастила, как показано на фото. Независимо от выбранного материала, подшиваем карниз крыши к опорному брусу, закрепленному к стене здания.
  • Прежде чем будет установлена карнизная планка для металлочерепицы, нужно сделать несколько крюков для обустройства водосточной системы. Крюки могут быть прибиты к самой карнизной доске, либо прямо к стропиле. Читайте также: «Как выполнить монтаж ветровой планки на металлочерепицу – виды и правила крепления».
  • После этого производится монтаж карнизной планки. Эта работа выполняется до того, как начнется укладка металлочерепицы. Планка должна быть установлена над крюками водосточного желоба и закреплена на саморезы для металлочерепицы через каждые 300-350 мм к лобовой и карнизной доске.
  • Наращивание карнизной планки требует нахлеста до 100 мм.

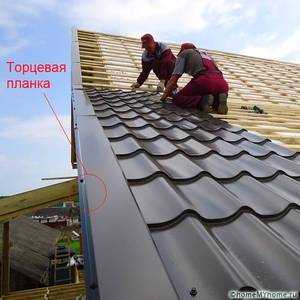

Особенности монтажа торцевой планки

Как только скаты крыши будут покрыты металлочерепицей, можно приступать к монтажу торцевой планки, с помощью которой будет перекрыты все кровельные торцы для защиты от осадков и ветра.

Монтаж торцевой планки выполняется следующим образом:

  • Торцевая планка кладется выше слоя обрешетки ровно на высоту 1 волны. Положить планку нужно так, чтобы полностью перекрыть торцевой угол кровли. При правильном монтаже обрешетке на данном этапе трудностей не должно возникнуть.
  • Фиксируется фронтонная планка для металлочерепицы с помощью саморезов вверху и по бокам, при этом еще один верхний саморез должен соединять планку с металлочерепицей, укрепляя карниз на фронтоне.
  • Уровень нахлеста планки должен быть не более 50 мм.
  • Для дополнительной герметизации стыка торцевой планки с металлочерепицей укладывается уплотнитель.

Установка уплотнителей и ветровой планки, смотрите на видео:



Помните, что наравне с торцевой и карнизной планками большое значение имеет планка примыкания для металлочерепицы, которая защищает кровельное покрытие от порывов ветра, предотвращает его повреждение.

Если работа по установке карнизной и торцевой планкам будет выполнена согласно основным требованиям, то они смогут полноценно защищать кровельную конструкцию от негативного атмосферного воздействия, и она прослужи намного дольше.

kryshadoma.com

Карнизная планка для металлочерепицы. Её устройство и монтаж

Замечательно красивая, прочная и стильная крыша из металлочерепицы не будет полностью выполнять свои функции, если её не сделать по всем правилам монтажа. Такая кровля не может существовать без специальной подложки, водостоков, а также торцевой и карнизной планок. При том, что площадь этих элементов довольно незначительна, им отводится важная роль в сохранности целостности крыши и защите её от механических повреждений.

Для чего должна быть использована карнизная планка?

Функциональная нагрузка карнизной планки состоит в следующем: защита лобовой доски от попадания на неё и под неё влаги. Априори эта планка – продольная часть кровли, подведенная под край металлочерепицы. Но это чисто визуальное представление. На самом же деле эта часть кровли монтируется перед тем, как накрыть крышу металлочерепицей.

Чаще всего она выполнена в том же цвете, что и всё кровельное покрытие, включая отдельные элементы. Но можно встретить выделение карнизной, торцевой планок, а также капельников и сточных труб в другом оттенке или даже другой цветовой гамме.

Вовремя проведённый монтаж всех планок защитит:

  • От затекания влаги
  • От попадания под кровлю снега
  • Придаст законченный вид всей крыше

Монтировать, практически, все элементы нужно после полной укладки металлочерепицы по всей площади крыши. Исключение составляет монтаж торцовой планки.

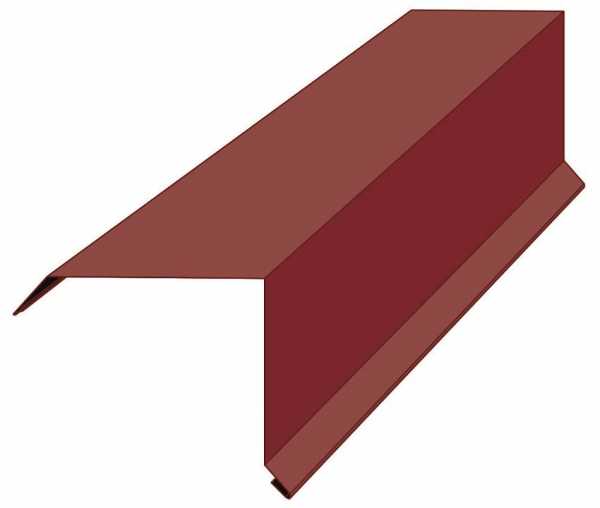

Устройство и размеры карнизной планки для металлочерепицы

Планки для дополнительной защиты кровли производители выполняют из той же листовой стали, что и металлочерепицу. Толщина листа для планок от 0,4 миллиметра до 0,5 миллиметра.

Покрытие для элементов кровли – полиэстер или пластизоль. Есть материалы, которые покрыты базальтовой крошкой. Они применяются там, где используется композитная черепица.

Планка должна как бы «сесть» на основу крыши. Её стандартная длина – от полуметра до 60 сантиметров. Набирается нужный метраж и крепится так же, как и все остальные планки.

Монтаж карнизной планки металлочерепицы

Прикрепление планок, торцевых, карнизных и примыкания, должно происходить после монтажа лобовой доски. Последняя крепится оцинкованными гвоздями к торцевой части стропильной системы.

Чем ровнее будет лобовая доска, тем проще пройдет монтаж карнизной планки. Алгоритм выполнения работ следующий:

  1. Выполняется подшивка шпунтованной доской лобовой части основания крыши. Возможно, сделать эти работы профнастилом
  2. После чего к стене дома должен быть прикреплён опорный брус. Его задача – дополнительная опора при подшивке свеса карниза
  3. На водосточную систему нужно установить кронштейны. Их закрепление возможно, как на стропильных ногах, так и непосредственно на карнизной доске
  4. Теперь очередь непосредственного монтажа карнизной планки. Её необходимо установить поверх водосточного крепления к лобовой (или карнизной) доске. Между саморезами шаг должен быть не меньше 30 – 35 сантиметров

Внимание! Карнизные планки крепить встык нельзя. Нужно, чтобы каждая следующая находила на уже закреплённую планку, в среднем на 1 сантиметр.

После проведения таких работ, можно приступать к этапу облицовки крыши металлочерепицей. А когда она будет уложена, необходимо будет заняться монтажом торцовой планки, водостоков, коньков, а также планок примыкания.

Монтаж торцевой планки

Торцевая планка – это декоративный элемент, который выполняет еще и функции защиты кровли от разрушающей силы ветра и влаги. Нельзя планку просто прикрутить, нужно выполнить гидроизоляцию поверхности, а затем уже приступать к укладыванию торцовой планки.

Монтаж торцевых планок металлочерепицы должен быть частью итоговых работ. Её расположение обязано быть выше обрешётки. Причем важно, чтобы торцевая планка была установлена строго на высоту волны профильного листа. Допустимое расстояние между саморезами – 40 сантиметров.

Если торцевая планка должна будет держаться на деревянном основании, то её закрепление нужно выполнить шурупами. Крепление планки должно быть вверху и по бокам при помощи винтов. Вкручивать их нужно в гребень волны. Закрепление нужно выполнять снизу вверх при помощи саморезов с расстоянием между ними – 40 см.

Это важно! При правильном монтаже обрешетки, планка должна без проблем покрыть торец сверху волны профиля.

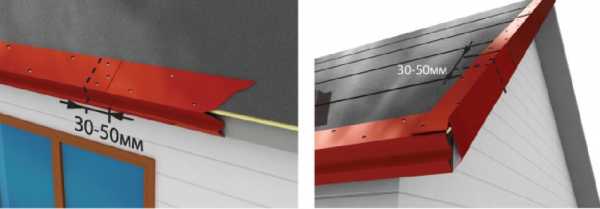

При укладке планок внахлёст важно, чтобы расстояние по длине было в пределах 10 – 15 сантиметров. Стыки между планкой и кровлей по окончанию работ нужно обработать герметиком. Завершающим штрихом монтажа защитных элементов должно стать закрепление планок примыкания.

Монтаж планки примыкания

Планки примыкания – это плавное, максимально без щелей, соединение основной кровли со стеной, вентиляционным каналом или трубой, а также на изломах кровли. Основное её назначение – плотная фиксация ковра ендовы на вертикальных плоскостях.

При правильно проведенных работах, планка примыкания максимально защитит крышу от попадания влаги под слой металлочерепицы.

Эта часть монтажа очень ответственная и выполнить её нужно аккуратно. Незначительные дефекты монтажа металлочерепицы (за счёт большой площади) не так будут заметны, как не аккуратно прикрученная планка примыкания.

Технология монтажа на примере работы с трубой отопления:

  1. В трубе пробить штробы на глубину 13 – 16 мм. Делать это нужно только в кирпиче и ни в коем случае не в швах
  2. Уложить слой теплостойкой гидроизоляции. Его высота должна быть не меньше 5 сантиметров
  3. Проклеить гидроизоляцию строительным скотчем

Стоит знать! Естественно, что лучше всего эту часть работ проводить при монтаже всей кровли, а затем уже после укладки металлочерепицы монтировать планки примыкания на подготовленную поверхность. Если же эта работы не были выполнены заранее, то нужно постараться завести под ковёр ендовы гидроизоляцию.

Когда подготовительные работы выполнены, можно фиксировать планку примыкания.

  1. Подобрать планку по размерам трубы. Если она будет больше, аккуратно срезать лишнюю площадь
  2. Наложить подготовленную планку на трубу, заводя верхнюю её часть в штробу
  3. Стык обработать герметиком
  4. Нижняя часть планки должна быть прикреплена саморезами непосредственно к обрешетке

По такому же принципу выполняется монтаж планок примыкания к вентиляционным каналам и стенам.

Работы по закреплению планок примыкания можно проводить, когда металлочерепица уже уложена, но ещё не установлены остальные планки и коньки. Но большинство строителей считает целесообразным финишировать по работам с кровельным покрытием именно монтажом планок примыкания.

Планки примыкания на стыках металлочерепицы с вертикальной поверхностью (со стенами) крепятся после того, как к поверхности будет приклеен самоклеящийся уплотнитель. Планки прикручиваются к стене внахлёст, который должен быть на уровне 10 сантиметров.

Помимо установки планок, нужно также уделить внимание снегозадерживающим системам. Монтаж снегозадержателей на металлочерепицу необходим для того, чтобы препятствовать неожиданному сходу ледяных и снежных отложений на крыше. Снегозадержатели – практичный и необходимый элемент.

Не менее важным элементом кровли является конек. Читайте о монтаже конька металлочерепицы в этой статье. Функция этого элемента – обеспечение вентиляции крыши.

Установка всех планок может занять времени едва не столько же, сколько его будет потрачено на укладку всей металлочерепицы. И цена карнизной планки для металлочерепицы и других элементов далеко не самая дешевая. Но только с ними можно вести речь о том, крыша действительно будет надежной защитой всего дома. И только в этом случае производитель металлочерепицы может гарантировать, что она прослужить указанное количество лет. При наличии всех планок, которые вполне могут защитить крышу и от ветра и от влаги, можно заняться её украшением при помощи аксессуаров.

Видео об установке карнизной планки металлочерепицы

Монтаж карнизной планки и шаговой обрешетки металлочерепицы.

Монтаж торцевой планки металлочерепицы. Как отличить правую и левую торцевую планку.

Установка карнизной планки металлочерепицы и обрешетки. Как правильно резать металлочерепицу.

Монтаж карнизной планки и водосточной системы.

megabeaver.ru

монтаж, размеры, как правильно установить защиту своими руками

Любая, даже самая простая крыша, предполагает использование специальных элементов, оформляющих ее стыки, изломы, узлы соединения скатов и областей примыкания к стенам и фронтонам.

Доборные элементы, изготовленные из тех же материалов, из которых состоят основные элементы крыши, представляют собой составные ее части, придающие ей функциональность, надежность, стойкость и завершенный привлекательный внешний вид.

Они оберегают кровлю от агрессивного воздействия внешних факторов, атмосферных и природных явлений, защищают от проникновения чужеродного мусора и грязи, а также выполняют гидроизолирующую функцию внутристенных и подкровельных областей.

Доборные элементы дополнительно красиво оформляют общий вид крыши, облагораживая стыки, изломы и зоны примыкания ее к стенам. А монтаж их производят аналогичным способом монтажа листовых материалов.

Основных доборных элементов много. Планки примыкания, коньки, аэраторы, ендовы — все они по-своему необходимы и выполняют важную функцию в обустройстве крыши. Далее мы рассмотрим, как правильно установить карнизную планку на крыше.

Содержание статьи

Функции карнизной планки

Карнизная планка для кровли является типичным представителем доборных элементов.

Она представляет собой важный продольный компонент в устройстве крыши. Кроме функции декорирования она оберегает целостность самой кровли и предохраняет ее от повреждений. Карнизная планка монтируется после того, как будет готова обрешетка на стропильной конструкции и под нее будет подведен гидроизолирующий материал.

  • Она защищает от промокания лобовую доску карниза при выпадении атмосферных осадков;
  • Предотвращает попадание влаги под кровлю и во внутренние помещения;
  • Придает завершенный привлекательный вид всей конструкции;

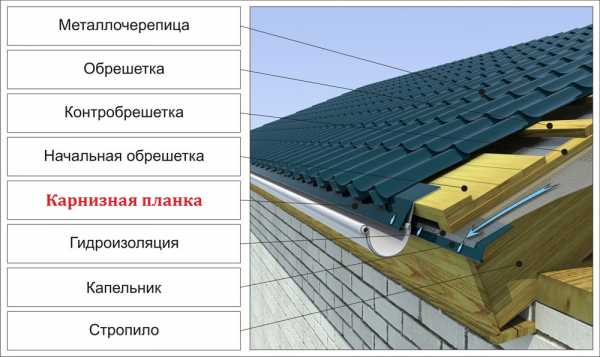

Схема в разрезе

Устройство и принцип работы

Карнизные планки формируют собой металлическую защитную грань с антикоррозийным покрытием, защищающим лобовую или карнизную доски от попадания на нее влаги.

Глядя сперва на крышу, может показаться, что этот продольный элемент подводится под края кровельного покрытия. На самом деле ее монтаж производится еще до укладки металлочерепицы или профнастила. Лишь после ее укрепления на лобовой или карнизной доске можно будет приступать к укладке облицовочных материалов.

Обычно, изготовленная из того же материала, что и облицовочное покрытие, она красится в аналогичный с ним цвет и защищает не только саму карнизную или лобовую доску от намокания, но и препятствуют попаданию воды в само подкровельное пространство.

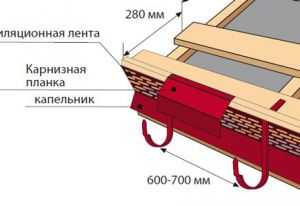

Устройство карниза

Капельник и карнизная планка – в чем различия?

Многие ошибочно полагают, что карнизная планка и капельник представляют собой одно и то же.

В действительности, это две разные планки, выполняющие две разные функции.

  • Карнизная планка оберегает лобовую доску карниза от намокания, а капельник применяется для уведения воды, а именно конденсата с гидроизоляции, от важнейших элементов конструкции крыши в сточный желоб или непосредственно на землю. Он особенно важен осенью и весной при высокой влажности воздуха и частых дождях;
  • Капельник защищает фасад дома от образования грибка, плесени и вымывания строительной смеси из кирпичной кладки, а также от гниения древесины, в то время как карнизная планка защищает саму кровлю;
  • Капельник укрепляет кровлю и защищает ее от воздушных масс, а карнизная планка оберегает ее от агрессивного внешнего воздействия;

ВАЖНО!

Оба доборных элемента можно установить вместе или по отдельности, но заменить друг друга они не смогут.

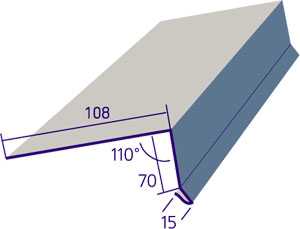

Карнизная планка: размеры

Планки, защищающие кровлю изготавливают из оцинкованного стального профиля. Изготовители применяют для их производства такие же тонкие листы стали, толщина которых варьируется от 0,4 до 0,5 мм, как и для производства металлической черепицы.

Они покрываются такими же полимерными материалами, например полиэстером или пластизолом, какими покрывается, в свою очередь,металлочерепица. В случае применения композитной металлочерепицы планки покрывают базальтовой крошкой. Примерная длина элемента вапьируется в пределах 50-60 см.

Потому как планка как бы “сажается” на основание кровли, необходимый метраж набирается из отдельных ее частей.

Монтаж карнизной планки

Монтаж добавочных элементов, крепящихся к карнизу, осуществляется на уже подготовленную лобовую доску, которую приколачивают гвоздями из оцинкованной стали к торцовым частям стропильной системы. Если лобовая доска является ровной, крепление планки будет осуществить гораздо легче.

ВНИМАНИЕ!

Если Вы крепили кронштейны системы водостоков на стропила, то карнизную планку необходимо крепить к лобовой доске поверх кронштейнов.

Установка карнизных планок производится в следующем порядке:

  • Лобовая область основания крыши подшивается шпунтованной доской. Можно использовать для этих целей сайдинг или профнастил;
  • Затем на стену дома устанавливается опорный брус, служащий страховочной опорой при осуществлении подшивки карнизного свеса;
  • Прямо перед проведением отделочных работ карниза систему водостоков оснащают кронштейнами или крюками, прикрепив их к стропильным ногам или к доске карниза. В них, далее, будут сложены желоба системы водостоков. Если расстояние между стропилами одинаковое крюки лучше крепить к ним;
  • Первый крюк или кронштейн опустите ниже продолжения линии ската на 2 см для того, чтобы обеспечить воде с крыши гарантированное попадание в желоб.
  • Далее настает очередь фиксирования планки карниза поверх креплений водостоков к лобовой доске. Ее приколачивают с шагом саморезов не менее 30-35 см в шахматном порядке.
  • Нельзя крепить планки встык или с промежутками между ними. Каждая последующая планка должна идти внахлест, а именно заходить на уже закрепленный элемент примерно на 1 см. Последняя планка подгоняется по размерам аккуратным срезом.
  • Закончив монтаж, можно приступать к облицовке крыши металлочерепицей или профнастилом. А закончив укладку кровельных материалов стоит заняться монтажом других доборных элементов крыши.

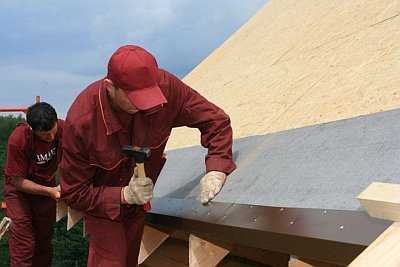

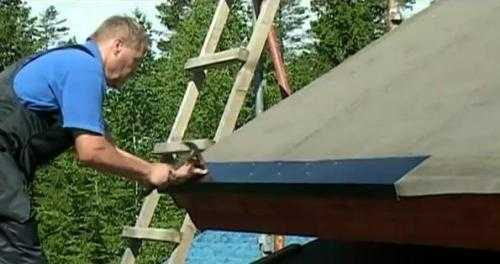

Фото монтажа карнизной планки

Крепление карниза

Доборные элементы

Предлагаем вам ознакомиться с другими видами доборных элементов кровли:

  1. Коньки применяется в качестве декоративной составляющей для маскировки стыков облицовки крыши с профнастилом. Они оберегает вентиляционный зазор подкровельного пространства и стыки от просачивания и задержки воды;
  2. Планка торцевая оберегает листы металлической черепицы или профнастила, укрывая их по торцам, от сильного ветра, проникновения воды под крышу в области примыкания кровли к фронтонам, а также препятствует попаданию насекомых или птиц под кровлю;
  3. Стеновая планка применяется в зонах примыкания к стенам или другим плоскостям, располагающимся вертикально.
  4. Стеновая прямая защищает стык без штробирования с дополнительной герметизацией;
  5. Стеновая нижняя крепится под облицовочный материал, металлочерепицу или профнастил в область крепления к стене или к другой поверхности, располагающейся вертикально. С одного края доборного элемента располагается подгиб, препятствующий переливанию отводимой воды через край.
  6. Ендова верхняя направляет текущую с крыши воду, в основном исполняя декоративную роль маскировки внутренних областей стыка листов кровельного материала.
  7. Ендова нижняя — элемент, применяемый в зонах стыка отрицательных углов. Она оберегает место стыковки листов металлической черепицы или профнастила от просачивания воды под кровлю;
  8. Отливы — элемент, предназначенный для защиты стыков окна и стен здания от проникновения воды;
  9. Планки примыкания используются на различных изломах кровли. Они оберегает стык от внедрения воды под кровельное пространство;
  10. Планки снегодержателя оберегают от неожиданного лавинообразного схода снежных масс, а также непреднамеренного падения составных частей кровли;
  11. Углы внутренние и наружние — декоративные элементы, применяемые для маскировки стыков внутренних и внешних углов облицовочного материала крыши;
  12. Коньковый аэратор — изделие, применяемое для избавления от излишней влаги в области под кровлей;
  13. Заглушка коньковая — важная составляющая, препятствующая попаданию грязи и влаги под кровлю.

Доборные элементы

Работа всех доборных элементов кровли в совокупности направлена на поддержание целостности кровли и увеличения срока ее службы. Отсутствие какого-либо элемента может хоть и незаметно, но крайне негативно сказаться на конструкции дома в целом.

Полезное видео

Монтаж карнизной планки своими руками на видео ниже:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Автор статьи

Образование — НИУ МГСУ г. Москвы. Стаж работы 19 лет. Ведущий специалист крупного домостроительного комбината.

Написано статей

413

2017-02-10

expert-dacha.pro

Ветровая лобовая и карнизная планка для кровли из металлочерепицы: материал изготовления, особенности монтажа

Металлическая черепица — хороший вариант для покрытия крыши частного дома. Однако долговечность кровли зависит не от одного этого материала: очень важно правильно выбрать различные комплектующие, как, например, ветровая планка для металлочерепицы. Хоть количество «доборников» составляет всего 5% от объема всей конструкции кровли, значимость их крайне велика.

Разновидности изделий

Собой ветровая доска представляет уголок из пластика или оцинкованного металла и кроме защитных функций выполняет также декоративные.

Виды:

  • Торцевая. Планка торцевая для профнастила защищает боковые торцевые поверхности кровли от осадков, ветра и конденсата. В принципе это та же карнизная доска, но крепится в другом месте.
  • Карнизная планка для профнастила монтируется на лобовой доске и служит для защиты крыши от воды и холодного воздуха. Черепица на обрешетке образует небольшой свес, по которому в стропильную систему из атмосферы попадает влага и конденсат. Для предотвращения появления сырости и плесени на деревянных каркасных элементах и выполняется монтаж карнизной доски.

Ветровая доска — это уголок с двумя крепежными полками. Чем полки шире, тем элемент надежнее, а служит он для защиты свеса от влаги и ветра. Торцевая планка часто монтируется вместе с уплотнителем, который повторяет форму волн черепицы, чтоб была обеспечена большая эффективность.

Материалы и размеры

Карнизные ветровые планки изготавливаются из материала с высокой устойчивостью к негативному воздействию атмосферных явлений и механической прочностью. Заявленный срок службы кровли из металлической черепицы — 20−25 лет, следовательно, доборные элементы из стали или пластика должны прослужить не меньше.

  • Сталь. Элементы из этого материала наиболее часто используются для защиты карнизов и торцов. Оцинкованная сталь, покрываемая в процессе краской, пуралом или полиэстером, устойчива к воздействию воды, не ржавеет, и при этом довольно прочная и легкая.
  • Пластик. Термопластичный пластик или поливинилхлорид, из которого изготавливаются карнизные и торцевые планки, имеет легкий вес и выпускается в широкой цветовой гамме. Минусом пластиковых элементов является то, что они подвержены термическому расширению, и на них не рекомендуют монтировать тепловой кабель для обогрева крыши.

Длина пластиковой карнизной планки составляет, как правило, 1,5−2,5 м, а ширина ее крепежных полок — 15−30 см. Стальные изделия делаются на заказ.

Функции элементов

Итак, ветровые планки выполняют две функции:

  • Защитная. Главная задача — это предотвращение проникновения под кровлю влаги и ветра. Повышенная влажность является причиной того, что деревянный каркас отсыревает и начинает гнить, что ускоряет износ крыши. Из-за ветра же, который дует в мансардное помещение, возрастают расходы на отопление.
  • Декоративная. Возможность эстетично обшить лобовую планку и замаскировать стропильную систему. Планки подбираются в тон к цвету черепицы, благодаря чему скаты смотрятся гармонично и целостно.

По утверждению опытных мастеров, комплектующие можно сделать своими руками. Для изготовления ветровых планок берется листовой металл толщиной 0,4−0,5 мм. Но очень большой минус заключается в том, что «самоделки» имеют не особо аккуратный вид.

Установка досок

Без особых проблем торцевая планка может быть установлена своими руками даже без серьезного опыта строительных работ. Понадобятся для этого кровельные саморезы с резиновыми уплотнителями (порядка шести штук для одной планки), герметик, шуруповерт и ножовка по металлу для подрезки. Особенности крепления зависят от места монтажа:

  • Торцевая доска. Монтаж этого элемента производится в завершении кровельных работ. Подбор верхней крепежной полочки осуществляется в зависимости от профиля покрытия и высоты волн черепицы. Крепление производится через материал кровли сверху к торцовой планке и обрешетке каркаса с шагом примерно 40 см. Рекомендуется использование кровельных саморезов с полиуретановой или резиновой шайбой.
  • Карнизная доска. На карнизные свесы ветровая планка монтируется до устройства водостока и укладки покрытия кровли. Шаг тоже равен примерно 40 см, а нахлест делается в 5−10 см. При монтаже гидроизоляционной пленки, которая укрывает обрешетку, поднимают и кладут сверху планки. Правильная установка обеспечит плотное прижатие к внутренней части желоба водостока, что предотвратит попадание на стропила влаги.

Дополнительная изоляция стыков кровли и планок осуществляется с помощью специальных уплотнителей, силиконового герметика или строительного скотча. Большинство мастеров считает, что лучше использовать специальный уплотнитель, повторяющий рельеф профлиста, поскольку его срок службы не ограничен. В качестве торцевой доски для металлической черепицы выбирается обычно тонкий стальной лист толщиной примерно 0,5 мм.

Выбор и использование крепежных элементов

Обшивка свесов кровли производится с соблюдением важного правила: верхняя часть ветровых планок, которая контактирует с полотнами профнастила, крепится с помощью коньковых саморезов, а нижняя — с помощью кровельных. Монтаж профнастила осуществляется с помощью саморезов с прокладкой ЭПДМ. Это самонарезающие винты с 6-гранной головкой цвета главного кровельного материала.

Три основных вида этих саморезов:

  • Для крепежа профнастила, который будет эксплуатироваться в условиях интенсивных ветровых нагрузок (кровельные).
  • Для крепления к деревянному основанию.
  • Для установки коньковых «доборников» (коньковые).

Последние в приведенном списке — самые длинные и тонкие, что требуется для надежного закрепления планки, когда высота волны черепицы и толщина досок обрешетки значительная. Поэтому верхняя панель торцевых реек крепится коньковыми саморезами. Шляпки перечисленных крепежных элементов должны быть того же цвета, что и сама металлическая черепица. Так не будут заметны места креплений.

Длина саморезов выбирается в зависимости от особенностей главного кровельного материала и толщины реек обрешетки. Рекомендуется выбрать кровельные саморезы 28-миллиметровой длины (для боковых креплений) и карнизные крепежные элементы длиной 80 мм.

Важно соблюдение рекомендованных производителем металлической черепицы правил монтажа всех комплектующих. Насчет ветровых планок можно сказать, что шаг между элементами крепежа должен быть не меньше 40 см и не больше 50 см. В противном случае могут образоваться волны из-за воздействия на «доборник» сил расширения и сжатия, которые имеют место, соответственно, при нагреве и охлаждении кровли.

planken.guru

Монтаж карнизной планки своими руками — подробная инструкция

Любая, даже самая простая крыша, предполагает использование специальных элементов, оформляющих ее стыки, изломы, узлы соединения скатов и областей примыкания к стенам и фронтонам.

Доборные элементы, изготовленные из тех же материалов, из которых состоят основные элементы крыши, представляют собой составные ее части, придающие ей функциональность, надежность, стойкость и завершенный привлекательный внешний вид.

Они оберегают кровлю от агрессивного воздействия внешних факторов, атмосферных и природных явлений, защищают от проникновения чужеродного мусора и грязи, а также выполняют гидроизолирующую функцию внутристенных и подкровельных областей.

Доборные элементы дополнительно красиво оформляют общий вид крыши, облагораживая стыки, изломы и зоны примыкания ее к стенам. А монтаж их производят аналогичным способом монтажа листовых материалов.

Основных доборных элементов много. Планки примыкания, коньки, аэраторы, ендовы — все они по-своему необходимы и выполняют важную функцию в обустройстве крыши. Далее мы рассмотрим, как правильно установить карнизную планку на крыше.

Карнизная планка для кровли является типичным представителем доборных элементов.

Она представляет собой важный продольный компонент в устройстве крыши. Кроме функции декорирования она оберегает целостность самой кровли и предохраняет ее от повреждений. Карнизная планка монтируется после того, как будет готова обрешетка на стропильной конструкции и под нее будет подведен гидроизолирующий материал.

  • Она защищает от промокания лобовую доску карниза при выпадении атмосферных осадков;
  • Предотвращает попадание влаги под кровлю и во внутренние помещения;
  • Придает завершенный привлекательный вид всей конструкции;

Схема в разрезе

Устройство и принцип работы

Карнизные планки формируют собой металлическую защитную грань с антикоррозийным покрытием, защищающим лобовую или карнизную доски от попадания на нее влаги.

Глядя сперва на крышу, может показаться, что этот продольный элемент подводится под края кровельного покрытия. На самом деле ее монтаж производится еще до укладки металлочерепицы или профнастила. Лишь после ее укрепления на лобовой или карнизной доске можно будет приступать к укладке облицовочных материалов.

Обычно, изготовленная из того же материала, что и облицовочное покрытие, она красится в аналогичный с ним цвет и защищает не только саму карнизную или лобовую доску от намокания, но и препятствуют попаданию воды в само подкровельное пространство.

Устройство карниза

Капельник и карнизная планка – в чем различия?

Многие ошибочно полагают, что карнизная планка и капельник представляют собой одно и то же.

В действительности, это две разные планки, выполняющие две разные функции.

  • Карнизная планка оберегает лобовую доску карниза от намокания, а капельник применяется для уведения воды, а именно конденсата с гидроизоляции, от важнейших элементов конструкции крыши в сточный желоб или непосредственно на землю. Он особенно важен осенью и весной при высокой влажности воздуха и частых дождях;
  • Капельник защищает фасад дома от образования грибка, плесени и вымывания строительной смеси из кирпичной кладки, а также от гниения древесины, в то время как карнизная планка защищает саму кровлю;
  • Капельник укрепляет кровлю и защищает ее от воздушных масс, а карнизная планка оберегает ее от агрессивного внешнего воздействия;

Карнизная планка: размеры

Планки, защищающие кровлю изготавливают из оцинкованного стального профиля. Изготовители применяют для их производства такие же тонкие листы стали, толщина которых варьируется от 0,4 до 0,5 мм, как и для производства металлической черепицы.

Они покрываются такими же полимерными материалами, например полиэстером или пластизолом, какими покрывается, в свою очередь,металлочерепица. В случае применения композитной металлочерепицы планки покрывают базальтовой крошкой. Примерная длина элемента вапьируется в пределах 50-60 см.

Потому как планка как бы “сажается” на основание кровли, необходимый метраж набирается из отдельных ее частей.

Монтаж карнизной планки

Монтаж добавочных элементов, крепящихся к карнизу, осуществляется на уже подготовленную лобовую доску, которую приколачивают гвоздями из оцинкованной стали к торцовым частям стропильной системы. Если лобовая доска является ровной, крепление планки будет осуществить гораздо легче.

Установка карнизных планок производится в следующем порядке:

  • Лобовая область основания крыши подшивается шпунтованной доской. Можно использовать для этих целей сайдинг или профнастил;
  • Затем на стену дома устанавливается опорный брус, служащий страховочной опорой при осуществлении подшивки карнизного свеса;
  • Прямо перед проведением отделочных работ карниза систему водостоков оснащают кронштейнами или крюками, прикрепив их к стропильным ногам или к доске карниза. В них, далее, будут сложены желоба системы водостоков. Если расстояние между стропилами одинаковое крюки лучше крепить к ним;
  • Первый крюк или кронштейн опустите ниже продолжения линии ската на 2 см для того, чтобы обеспечить воде с крыши гарантированное попадание в желоб.
  • Далее настает очередь фиксирования планки карниза поверх креплений водостоков к лобовой доске. Ее приколачивают с шагом саморезов не менее 30-35 см в шахматном порядке.
  • Нельзя крепить планки встык или с промежутками между ними. Каждая последующая планка должна идти внахлест, а именно заходить на уже закрепленный элемент примерно на 1 см. Последняя планка подгоняется по размерам аккуратным срезом.
  • Закончив монтаж, можно приступать к облицовке крыши металлочерепицей или профнастилом. А закончив укладку кровельных материалов стоит заняться монтажом других доборных элементов крыши.

Фото монтажа карнизной планки

Крепление карниза

Доборные элементы

Предлагаем вам ознакомиться с другими видами доборных элементов кровли:

  1. Коньки применяется в качестве декоративной составляющей для маскировки стыков облицовки крыши с профнастилом. Они оберегает вентиляционный зазор подкровельного пространства и стыки от просачивания и задержки воды;
  2. Планка торцевая оберегает листы металлической черепицы или профнастила, укрывая их по торцам, от сильного ветра, проникновения воды под крышу в области примыкания кровли к фронтонам, а также препятствует попаданию насекомых или птиц под кровлю;
  3. Стеновая планка применяется в зонах примыкания к стенам или другим плоскостям, располагающимся вертикально.
  4. Стеновая прямая защищает стык без штробирования с дополнительной герметизацией;
  5. Стеновая нижняя крепится под облицовочный материал, металлочерепицу или профнастил в область крепления к стене или к другой поверхности, располагающейся вертикально. С одного края доборного элемента располагается подгиб, препятствующий переливанию отводимой воды через край.
  6. Ендова верхняя направляет текущую с крыши воду, в основном исполняя декоративную роль маскировки внутренних областей стыка листов кровельного материала.
  7. Ендова нижняя — элемент, применяемый в зонах стыка отрицательных углов. Она оберегает место стыковки листов металлической черепицы или профнастила от просачивания воды под кровлю;
  8. Отливы — элемент, предназначенный для защиты стыков окна и стен здания от проникновения воды;
  9. Планки примыкания используются на различных изломах кровли. Они оберегает стык от внедрения воды под кровельное пространство;
  10. Планки снегодержателя оберегают от неожиданного лавинообразного схода снежных масс, а также непреднамеренного падения составных частей кровли;
  11. Углы внутренние и наружние — декоративные элементы, применяемые для маскировки стыков внутренних и внешних углов облицовочного материала крыши;
  12. Коньковый аэратор — изделие, применяемое для избавления от излишней влаги в области под кровлей;
  13. Заглушка коньковая — важная составляющая, препятствующая попаданию грязи и влаги под кровлю.

Доборные элементы

Работа всех доборных элементов кровли в совокупности направлена на поддержание целостности кровли и увеличения срока ее службы. Отсутствие какого-либо элемента может хоть и незаметно, но крайне негативно сказаться на конструкции дома в целом.

Полезное видео

Монтаж карнизной планки своими руками на видео ниже:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

2017-02-10

Дачный эксперт

При обустройстве металлочерепичного кровельного покрытия карнизная планка для металлочерепицы наряду с торцевой планкой отыгрывают значимую роль. И хотя данные элементы занимают совсем несущественную часть всей площади кровельного ковра, они несут в себе важную функцию по защите и сохранению целостности кровли.

Опишем, что собой представляют такие конструктивные элементы, и каким образом их можно смонтировать.

Торцевая планка для металлочерепицы

Особенности и предназначение торцевой и карнизной планки

Каждая из указанных планок изготавливается по аналогичной технологии, что и металлочерепичный лист, из которого формируется кровельный настил.

Производят планки из металлического профиля, состоящего в свою очередь из пассивированной и оцинкованной стали 0,4-0,5 мм в толщину.

Профиль также подлежит последующему покрытию полимерным защитным слоем – указанное покрытие может быть полиэстеровым либо пластизоловым, а что касается металлочерепицы композитного типа, то при ее изготовлении применяют базальтово-крошечное покрытие.

Если говорить о функциональной нагрузке, которую несут рассматриваемые элементы, то состоит она в следующем:

  • Карнизная планка являет собой продолговатый элемент, состоящий из аналогичного остальному покрытию материала. Основной функцией карнизной планки служит защита лобовой карнизной доски от попадания на нее влаги при воздействии атмосферных осадков и, как следствие, оберегание от влаги всего пространства под кровлей.

  • Металлочерепица: планка торцевая формирует собой защитную боковую грань между коньком и карнизом крыши

    Торцевая планка для металлочерепицы в свою очередь имеет идентичную конструкцию, что и карнизная, но подлежит креплению в отличие от второй на боковых торцах кровельных скатов, а не в карнизной части.
    Перекрытием торца торцевая планка несет двойную функцию:

    1. Защищает обрешетку от промокания.
    2. Защищает кровельный настил от ветровой нагрузки (не дает сорвать крыши сильным порывам ветра).

Вследствие последнего торцевая планка и получила свое второе наименование – ветровая планка для металлочерепицы.

Устройство карнизной планки

Установка карнизной планки на кровлю из металлочерепицы выполняется в соответствии со следующими правилами:

  1. Начинают с устройства лобовой доски, которую прикрепляют к торцам стропильных ног посредством оцинкованных гвоздей. Заменой лобовой может стать карнизная доска, прикрепляемая в специальных стропильных пазах.

Совет!

Кроме того, практикуется и одновременная установка досок обоих типов, что позволяет укрепить данный кровельный узел.

  1. После этого карниз подлежит подшивке при помощи профнастила или шпунтованной доски.
    К стене здания при этом крепят опорный брус, который будет служить в качестве второй опоры для подшивки кровельного карнизного свеса.
  2. Прежде чем смонтировать карнизную планку, прикрепляют кронштейны для устройства водосточного желоба.
    Они могут крепиться как на карнизной доске, так и непосредственно на стропилах.
  3. Затем устраивают карнизную планку, монтаж которой должен предшествовать монтажу металлочерепицы.
    Планка устанавливается в натяжку поверх кронштейнов для водостока и крепится при помощи саморезов к карнизной и/или лобовой доске. Расстояние между саморезами предполагается в районе 30-35 мм.

Крепление карнизной планки

Совет!

Наращивая карнизную планку, следует обеспечить нахлест не больше 100 мм.
Устройство торцевой планки.

По окончанию настила кровельного ковра, основным материалом которого служит металлочерепица – торцевая планка монтируется с тем, чтобы закрыть собой торцы кровли из металлочерепицы своими руками.

Устройство торцевой планки производится следующим образом:

  1. Ее устанавливают на высоту волны металлочерепицы выше относительно уровня обрешетки. При этом угол торца крыши должен быть полностью перекрыт.
  2. Крепят торцевую планку сверху и по бокам саморезами. Верхние саморезы крепят планку к гребням волн металлочерепицы.
  3. Нахлест при наращивании планки предусматривают до 50 мм.
  4. Стык между кровельным покрытием и планкой подлежит тщательной герметизации.

Если при формировании кровельного настила вами правильно были установлены как сам настил, так и пара карнизная + торцевая планка – металлочерепица, наверняка, будет служить очень долго. Защита подкровельных компонентов кровельного пирога под металлочерепицу планками отыгрывает при этом существенную роль.

Укладка металлочерепицы своими руками является вполне выполнимой задачей. Однако для этого потребуется желание и подробная инструкция к действию.

Для достижения качественного кровельного покрытия потребуется изучить множество разного рода тонкостей, которыми мы с вами и поделимся в данной статье.

Монтаж металлочерепицы

Подсчет необходимого количества материала

У каждого свои способы укладки металлочерепицы, мы же представим вам на наш взгляд самый оптимальный из них.

Перед началом монтажа металлочерепицы потребуется расчет требуемого количества материала для выполнения кровельных работ.

Количество листов черепицы определяют следующим образом:

  1. Подсчитывают количество рядов установки металлочерепичных листов. Для этого делят длину ската по горизонтали (максимальную) на полезную часть ширины листа. Результат округляют в большую сторону.
  2. Для вычисления количества листов в ряду ширину ската делят на длину листа черепицы без учета перехлеста в 15 см.

Для устройства металлочерепичной кровли рекомендуется использование листов размером 4-4,5м, однако в общем их длина колеблется от 0,7 до 8м.

Кроме того, основной способ укладки металлочерепицы предусматривает применение дополнительных элементов, тепло- и гидроизоляционных материалов.

Как произвести их расчет:

  1. Дополнительные элементы, как правило, обладают стандартной длиной в 2м. Подсчет выполняют путем замера всех сторон скатов, на которые их планируют уложить.
  2. Далее полученную сумму делят на 1,9 (10 см оставляют на нахлесты) и округляют в большую сторону.
  3. Для случая с нижними ендовами результат делят на 1,7.

Для выяснения количества требуемых саморезов для крепления листов общую площадь крыши умножают на 8 и прибавляют дополнительное количество, необходимое для прикрепления дополнительных элементов.

«Металлочерепица: технология укладки предусматривает использование саморезов для крепления материала различных расцветок в соответствии с окрасом покрытия»

Касательно гидроизоляции, ее поставляют в рулонах по 75м.кв. Одним из них может быть покрыто 65кв.м., а оставшаяся часть уйдет на перехлесты. Другими словами, общую площадь кровли делят на 65 и округлив результат в большую сторону, получают нужное число рулонов.

Возведение стропильной системы под металлочерепицу, крепление карнизной и лобовой доски.

Техника укладки металлочерепицы потребует также определенного строения стропильной конструкции крыши.

Под металлочерепичное покрытие устанавливают стропила сечением 100*50 или 150*50 мм. Шаг между ними устраивают в 60-90 см.

Их делают из древесины влажностью не более 22%. Перед монтажом брусья обрабатывают антисептическим составом. Значение уклона крыши не должно быть меньшим 14 градусов.

Далее в стропилах выпиливают специальные пазы под укладку в них карнизной доски, придающей конструкции жесткость.

Пазы нужны, чтобы сохранить высоту стропильной системы. Если используются длинные крюки желоба, в карнизной доске выпиливают специальные пазы под крюки, если короткие – их крепят непосредственно к лобовой доске. Лобовая доска призвана выполнять защитную и усиливающую функцию и крепится к торцам стропил.

«Технология укладки: металлочерепица устанавливается в соответствии со следующей схемой»

Обрешетка под металлочерепицу

При выполнении монтажа металлочерепицы предусматривают вентиляцию под листами кровли. Для этого обрешетку кладут на контробрешетку толщиной в 50 мм, которая прикрепляется к стропильным балкам поверх гидроизоляции по всей их длине. Из-за того, что нижний брусок обрешетки будет расположен под верхней ступенью металлочерепицы, его сечение выполняют большим на высоту волны.

Укладку данного бруска выполняют параллельно карнизу.

Второй брусок крепят с шагом в 28 см, а остальные через 350 мм. Такой шаг будет верным, если выполняется укладка металлочерепицы Монтеррей. Для материала других производителей шаг может незначительно колебаться.

На обрешетки оставляют крепления под вентиляционные трубы и прочие проходные элементы. Для надежной фиксации конька на место его крепления набивают два дополнительных бруска обрешетки на расстоянии от вершины 5 см. Сплошную обрешетку устраивают вокруг дымоходов, мансардных окон и т.п. При устройстве фронтонных свесов доски обрешетки продлевают на необходимую длину.

По их концам с нижней стороны от конька к карнизу пускают брусок для усиления.

Торцевую доску прикрепляют именно к нему. Доска необходима для закрытия обрешетки и перепадов волн кровельного материала. От торцевой доски до стропильной ноги устанавливают соединительные брусья, которые необходимы для подшивки свеса.

Установка карнизной планки и нижней ендовы

  1. Карнизную планку крепят перед монтажом листов к карнизной и лобовой доскам.
  2. В качестве крепежа используют оцинкованные саморезы, ввинчиваемые с шагом в 30 см.

Совет! Для исключения дребезжания карнизной планки при порывах ветра ее устанавливают в натяг.

«Расположение карнизной планки на металлочерепичной кровле»

  1. По длине нахлест планок должен составлять 5-10 см.
  2. Нижнюю ендову (при ее необходимости) фиксируют саморезами по образованному деревянному желобу с шагом в 30 см. Следят, чтобы нижний край ендовы был расположен поверх карнизной доски.
  3. При стыковке ендовы по горизонтали нахлест делают не меньше 10 см.

Совет! В будущем между ендовой и листами металлочерепицы потребуется укладка специального уплотнителя.

Монтаж листов металлочерепицы

Технология укладки металлочерепицы – видео о которой легко можно найти в сети, выполняется по следующим правилам:

  • Для начала выбирают сторону, с которой будет начат настил покрытия. Как правило, для многих видов металлочерепицы неважно, с какой стороны будет начинаться укладка. Но у некоторых видов материала имеет место капиллярная канавка, которая служит для отвода воды и расположена с левой стороны. По этой причине, если монтаж производят справа налево, последующим листом накрывают одну волну предыдущего. Таким образом, закрывается капиллярная канавка с левого бока. Тем не менее при монтаже в противоположном направлении необходима подгонка следующего листа под волну уложенного. Если же капиллярная канавка расположена с другой стороны (такое тоже бывает), то, соответственно, процесс производят наоборот.
  • Каждый лист выравнивают относительно карниза независимо от сложности исполнения ската. За карниз выпускают 5 см материала.
  • Далее выполняют крепление листов. В местах прилегания листа к обрешетке вкручивают саморез в прогиб волны. Со стороны торцевой доски листы крепят в каждую волну. В нижний брус обрешетки саморезы вкручивают над ступенькой через одну волну. К остальным брускам обрешетки листы прикручивают ближе к ступени снизу. Как правило, на 1м.кв. приходится 6-8шт саморезов.

Схема установки листов металлочерепицы

  • Дополнительные элементы прикручивают к каждой поперечной волне либо гребню продольной волны. При закручивании саморезов используют шуруповерт.
  • По необходимости листы металлочерепицы ножовкой либо ножницами по металлу или же электрическим лобзиком с полотном для металла.

Более подробно с процессом познакомит следующее видео: укладка металлочерепицы.

Установка прочих дополнительных элементов

Мы рассмотрели, как укладывается металлочерепица. Теперь в завершении устройства кровельного покрытия рассмотрим, каким образом можно установить декоративные и функциональные аксессуары – торцевую планку, верхнюю ендову, конек.

Торцевая планка прикрепляется посредством саморезов к торцевой доске к коньку от карниза с шагом в 50-60 см.

При этом нахлест планок предусматривают не меньшим, чем 10 см. Верхняя ендова фиксируется саморезами таким образом, чтобы не задеть середину нижней ендовы. Между верхним элементом и листами кровли также не забывают об укладке уплотнителя.

Конек или коньковую планку закрепляют с помощью коньковых саморезов в верхний гребень сквозь волну с каждой из сторон. С торцов устанавливают заглушки.

Следуя озвученной нами инструкции и выбирая для постройки только качественные материалы, металлочерепичная кровля будет радовать своего хозяина не один десяток лет.

Источники:

  • expert-dacha.pro
  • metallocherepica-pro.ru
  • krovlyakryshi.ru

blog-potolok.ru

Планка торцевая для металлочерепицы: назначение и порядок установки

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Кровля является одним из основных элементов любого здания. От нее зависит не только защита от осадков, но и внешний вид дома. Современные кровельные материалы позволяют создавать практичные и красивые крыши у домов, затрачивая минимум ресурсов. Одним из таких материалов является металлочерепица. Она достаточно удобна в монтаже, но требует использования дополнительных элементов, среди которых планка торцевая для металлочерепицы.

Кровля из металлочерепицы выглядит красиво и прослужит долго

Планка торцевая для металлочерепицы: назначение и особенности монтажа

Для того, чтобы покрыть крышу металлическим кровельным материалом необходимо использовать несколько видов планок:

  • карнизная;
  • торцевая или ветровая;
  • коньковая;
  • планка примыкания для металлочерепицы.

Все они служат дополнительной защитой деревянных элементов кровли от воздействия неблагоприятных факторов внешней среды, а также в декоративных целях.

Внешний вид торцевой планки

Планка торцевая для металлочерепицы изготавливается из оцинкованного металла, толщиной до 0,55 мм. Она бывает различных расцветок, аналогичных основному кровельному материалу. Существуют изделия с полимерным и композитным покрытием. Этот элемент кровли имеет вид уголка в поперечном разрезе. Ее края немного загнуты или на плоскости могут быть ребра. Эти нюансы придают дополнительную жесткость изделию. Стандартная длина планки составляет 2 м. Ее крепление осуществляется на торцы скатов, что обеспечивает защиту обрешетки от проникновения влаги и ветра. По этой причине данное изделие называют еще ветровой планкой для металлочерепицы.

Типовые размеры планки торцевой

Статья по теме:

Установка торцевой планки для металлочерепицы

  1. Измеряется длина торца ската и подсчитывается количество целых планок. Если необходимо, то последняя обрезается на нужную длину.
  2. Монтаж начинается с нижней части ската и идет вверх. При этом изделия укладываются внахлест не менее 50 мм.
  3. Горизонтальная часть торцевой планки для металлочерепицы должна полностью перекрывать гребень кровельного покрытия, а вертикальная закрывать доски обрешетки с их торцов.
  4. Фиксация элемента осуществляется с помощью кровельных саморезов аналогичного цвета, как в вертикальной плоскости, так и в горизонтальной. При этом сверху винты вкручиваются строго в гребень металлочерепицы. Расстояние между саморезами должно быть 30 – 50 см, а вкручивать их удобнее всего шуруповертом, начиная с одной стороны, чтобы планку не покоробило.

Схема крепления торцевой планки при монтаже кровли из металлочерепицы

Не стоит забывать и о герметизации зазоров между планкой и кровельным покрытием. Помимо защитной функции ветровая планка для металлочерепицы несет еще и декоративную. Кровля, оформленная этим элементом, имеет более законченный и гармоничный вид.

Полезный совет! При фиксации планки саморезами необходимо быть очень внимательным и не промазать по доске обрешетки. Если это произошло, то ни в коем случае саморез удалять нельзя, так как он закрывает сделанную дыру.

Схема фиксации планки саморезами

В процессе проведения кровельных работ следует уделять большое внимание безопасности. Лестница или строительные леса должны быть надежно закреплены и не представлять опасности. Удобнее всего крепить ветровую планку для металлочерепицы с лесов, установленных вдоль фронтона здания. Это позволит свободно передвигаться по всей длине кромки ската. Перед креплением доборного элемента стоит зашить нижнюю часть обрешетки, нависающую над фронтоном, облицовочным материалом. Это позволит в дальнейшем избежать неудобств, так как установленная планка может помешать этому процессу.

Конструкция крыши из металлочерепицы — вид с торца

При монтаже изделия обращают внимание на выравнивание обеих плоскостей, так как «волны» или «кручение» не только снизят защитные функции элемента, но и испортят весь облик кровли. Ровное крепление может быть обеспечено только при неукоснительном следовании правилам монтажа и использовании измерительных инструментов.

Полезный совет! Торцевая планка для металлочерепицы должна крепиться саморезами с каучуковыми шайбами «в натяг». Это не позволит воде попасть под нее, а ветру расшатать, вызывая впоследствии дребезжащие звуки.

Ветровая планка выполняет не только декоративную, но и защитную функции

Другие доборные элементы и их назначение

Среди других, необходимых для монтажа кровли, элементов можно выделить коньковую планку, которая закрывает конек поверх листов покрытия. Карнизная планка похожа на торцевую, но крепится на карнизы перед монтажом кровли. Особый интерес представляет планка примыкания для металлочерепицы, которую используют в местах стыков кровельных листов со стенами, трубами, ендовами или другими элементами крыши. Она устанавливается поверх металлочерепицы и не позволяет попасть воде внутрь через примыкания.

Доборные элементы для крыши

В заключение можно добавить, что потребность в доборных элементах необходимо рассчитывать при закупке материала, чтобы все их подобрать одинакового цвета с металлочерепицей.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

Планка торцевая для металлочерепицы + фото

Как в любом важном деле, главный процесс укладки и монтажа листов металлочерепицы сопровождается установкой небольшого числа дополнительных и, на первый взгляд, незначительных элементов, без которых покрытие хоть и будет работать, но может быстро потерять значительную часть своих функций. Речь идет о боковых элементах металлочерепицы — карнизной и торцевой планках.

Основные функции торцевых и карнизных планок для металлочерепицы

Производитель настоятельно рекомендует не пренебрегать точной установкой торцевых и карнизных планок, это дает возможность сохранить качество уложенной металлочерепицы:

  • Защитить краевую и торцовую зоны от ветра и дождя;
  • Придать кровле из металлочерепицы законченный и оформленный вид готового изделия;
  • Усилить края металлочерепицы и установить барьер для насекомых и птиц.

Понятно, что вспомогательные элементы не должны выделяться по цвету или форме на общем фоне окрашенной полиэфирным покрытием металлической черепицы. Сталь толщиной 450 мкм легко режется, и при необходимости можно подогнуть руками край торцевой планки при ее монтаже на полотно металлочерепицы.

Установка торцевой и карнизной планки на скат из металлочерепицы

Основное отличие между торцевыми и карнизными планками заключается в последовательности их установки. Накладки карниза устанавливаются после монтажа гидроизоляции перед укладкой первого основного ряда металлочерепицы. Для торцевой планки обязательным условием монтажа является полная укладка всех листов металлочерепицы и выполнение установки фронтальной планки.

Как ставится карнизная планка для металлочерепицы

Благодаря специфической форме карнизную планку элемент сложно спутать с коньковой накладкой или торцевой планкой. По форме он напоминает желоб, края которого выгнуты под углом. Две плоскости карнизной планки соединяются между собой под углом в 110о, более широкая полка имеет размер 108 мм, более узкая шириной 70 мм. На нижней полке, которая после установки на стропила должна будет заходить краем в водосточный желоб, выполнена отбортовка шириной 15 мм. Такая конструкция позволяет получить ровный и жесткий нижний край планки, сохраняющий линию даже под давлением потока дождевой воды.

Для удобства установки планка выполняется в виде фрагментов или отрезков по 60- 65 см длиной.

Верхний край планки настилается на гидроизоляцию. Нижний край выводится в приемник водосточного желоба. Благодаря такому устройству вся влага, стекающая с кровли, неминуемо попадет в водосборный желоб. При этом даже в сильный дождь не попадут на деревянные элементы обрешетки и стропил.

Существует две разновидности установки планки. В первом случае гидроизоляцию выводят под накладной планкой карниза и крепят к специальному стоку – капельнику, по которому конденсат из вентканала стекает и скапывает вниз.

Во втором случае нижний край полотна гидроизоляции выводят из-под обреза листа металлочерепицы на плоскость карнизной планки. В этом случае конденсат по плоскости планки перетекает в водосточный желоб.

Установка планки карниза выполняется в несколько этапов:

  1. К стропилам крепится стартовая доска обрешетки или лобовая доска. В нижней части укладывается вторая часть опорной системы, на которую в дальнейшем будет опираться подшивка карниза. В некоторых случаях вместо лобовой доски на торцы стропил нашивается карнизная доска, к которой и крепятся опорные крюки водосточных желобов;
  2. Выкладывается гидроизоляция, устанавливаются крепления водостока. Далее поверх креплений и русла водосточного желоба выкладываются внахлест отдельные фрагменты карнизной накладки. Крепление выполняется саморезами через каждые 40 см длины.

Совет! Чтобы набитая планка имела презентабельный вид, вдоль линий крепления натягивают тонкий белый шнур, по которому и выравнивают общую линию карнизной накладки параллельно горизонту.

После установки карнизного элемента можно переходить к креплению металлочерепицы.

Установка планки торцевой для металлочерепицы

В обиходе торцевую планку называют еще ветровой планкой. Металлопрофильный лист, как никакой другой кровельный материал, очень чувствителен к порывам ветра из-за высокой жесткости листа и его легкости. Порывы ветра, задувающие в щель вентиляционного зазора между гидроизоляционным полотноми листом металлочерепицы, способны расшатывать и поднимать из обрешетки даже прочные гвоздевые крепления.

Торцевая планка представляет собой штампованный гнутый уголок или П-образный профиль из тонколистового металла. Устанавливают торцевую планку после выполнения укладки металлочерепицы в полном объеме.

Чтобы накладка надежно закрывала боковую щель, потребуется, как минимум, две лини опоры для торцевой накладки. Поэтому на первом этапе вдоль по скату набивается деревянный брусок, сечением 40х40 мм, его набивают на самом краю торца обрешетки. На брус будет опираться горизонтальная полка торцевой накладки.

Чтобы торцевая накладка сидела на брусе «внатяжку», расстояние линии укладки бруса от края обрешетки подбирают опытным путем, исходя из толщины фронтальной доски. Для этого необходимо приложить заготовку доски к торцу и уложить брус, по приложенной сверху торцевой планке отмечают оптимальное расположение бруса, после чего его прибивают гвоздями вдоль всего ската.

Далее необходимо подобрать высоту подъема верхнего края фронтальной доски над уровнем прибитого бруса. Делается это для того, чтобы после монтажа горизонтальная поверхность торцевой планки совпадала с плоскостью ската кровли и металлочерепицы. Если фронтальную доску не выровнять по высоте, плоскость торцевой накладки будет выглядеть перекошенной. Зачастую поверхность фронтальной накладки приходится неоднократно подрезать, так, чтобы линия крепления к обрешетке проходила по оси доски.

Первый отрезок торцевой планки необходимо аккуратно подрезать так, чтобы край плотно заходил на фронтонную доску. Далее полка аккуратно отгибается, после чего вся торцевая планка укладывается на подготовленное основание из фронтонной доски и бруса. При этом угловые кромки и широкая полка будут работать, как пружина, и плотно прижиматься к поверхности бруса и фронтальной доски.

Укладку накладки начинают с нижней части ската кровли. Каждый последующий элемент выкладывается подобно металлочерепице, с нахлестом в 4- 5 см на верхний край предыдущего отрезка планки. Крепление выполняется двумя рядами саморезов. Первый ряд закручивается в тело фронтальной доски, второй ряд крепится по горизонтальной поверхности накладки в толщу опорного бруса. В торце планки устанавливают заглушку и также крепят саморезами с боковых сторон.

После монтажа все линии реза и стыки, головки саморезов следует аккуратно обработать аэрозольным лаком, изолирующим открытый металл.

Заключение

Установка торцевых планок для металлочерепицы не представляет особого труда даже для начинающих кровельщиков, потребуется лишь аккуратность и выдержка в подгонке размеров и места крепления брусовой опоры и фронтальной доски. Любое разрезание ножницами листа металлочерепицы или торцевой накладки дает большое количество очень острых и мелких заусенцев, поэтому работать необходимо только в перчатках, и линию реза обязательно обрабатывать напильником для снятия острых краев.

bouw.ru

РубрикаРазное

Добавить комментарий
