Регулирующие клапаны для воды | «Авангард»

Для управления расходом или давлением рабочей среды в сетях отопления или водоснабжения используют регулирующий клапан. Принцип действия клапана основан на изменении объемов подачи или перекрывании жидкости путем уменьшения пропускного отверстия. Некоторые модели регулирующих клапанов служат для перераспределения среды или смешивания потоков с разными характеристиками.

Особый тип арматуры представляет запорно-регулирующий клапан, который применяют для контроля рабочей среды. Кроме того, такой клапан служит для полного перекрывания жидкости. Герметичность регулирующего клапана обеспечивается за счет особой конструкции запорного механизма и наличия уплотнителей.

Типы приводов и сфера применения

Клапан относится к востребованному виду трубопроводной арматуры и применяется для регулирования среды в коммунальном хозяйстве, теплоэнергетике и в промышленности. По способу управления регулирующие клапаны бывают:

  • Ручные. Они устанавливаются на трубопроводах небольшого сечения и обычно используются для регулирования среды в бытовых инженерных сетях.
  • Автоматические.
    Такие регуляторы давления применяют при монтаже труб большого диаметра. Регулирующие клапаны комплектуются датчиками и приводом, который упрощает регулирование расходом жидкости.

Регулирующие клапаны изготавливают с электрическим, пневматическим или гидравлическим приводом.

Устройства для управления

По направлению перемещения жидкости регулирующая арматура представлена:

  • Двухходовыми регулирующими клапанами. Они служат для подачи или перекрывания жидкости в одном из контуров. 2-х ходовые регулирующие клапаны используются в сетях обогрева и системах «теплый пол».
  • Трехходовыми регулирующими клапанами. Бывают смесительными или разделительными. Первый вариант регулирующих клапанов применяется для смешивания потоков с разными параметрами и устанавливается в системах «теплый пол». 3-х ходовые регулирующие клапаны разделительного типа используются для перенаправления горячей воды.

Компания «Авангард» производит и реализует двухходовые регулирующие клапаны, которые отличаются длительным сроком эксплуатации. Мы предлагаем трехходовые регулирующие клапаны по приемлемым ценам. Для приобретения регулирующих клапанов, которые изготавливаются и маркируются согласно ГОСТ, позвоните по контактным телефонам или оставьте заявку на сайте.

saz-avangard.ru

виды, принцип работы, применение и правила монтажа

Здравствуйте, уважаемый читатель! В промышленных трубопроводах, по которым беспрерывно продвигается огромный поток жидкостей, необходимо регулировать это движение, уменьшая или увеличивая скорость потока, давление в трубах. В таких случаях незаменимую роль играет клапан запорно регулирующий с электроприводом. В нашей статье рассмотрим его виды и характеристики, способы подключения, правила использования, познакомимся с советами специалистов по установке и эксплуатации агрегата.

Что это такое и для чего он нужен

Запорный кран с различными типами приводов представляет собой устройство, с помощью которого можно полностью или частично перекрывать движущийся поток жидкости в трубопроводе.

Особенность конструкции с электроприводом заключается в том, что позволяет производить эти действия дистанционно, практически в любой точке магистрали.

Назначение и сферы применения

Регулирующие клапаны позволяют автоматически управлять на расстоянии процессом регулирования расхода жидкости, силы давления в трубопроводах.

Применяются в крупных магистральных, технологических и коммунально-сетевых каналах, по которым транспортируется среда.

Электроприводные устройства могут быть как запорными, с функцией только полного перекрытия трубы, так и с функцией регулирования силы потока путем полного или частичного его приостановления.

Управление и технические характеристики

Управление клапаном осуществляется за счёт линейного перемещения штока с плунжером. Пуск устройства осуществляется нажатием пусковой кнопки на пульте. Под действием электротока привод передает усилие на плунжер. Тот, перемещаясь вверх-вниз, меняет площадь сечения пропускного отверстия.

Основными техническими характеристиками запорно регулирующей арматуры являются:

  1. значение номинального давления в системе, которое способно выдержать устройство;
  2. размер диаметра условного прохода в мм;
  3. условная пропускная способность в м3/ч;
  4. пределы температурных значений, при которых агрегат функционирует нормально;
  5. напряжение в сети, предназначенное для электропривода.

Тип подключения

По типу подключения запорно-регулирующие устройства подразделяют на

  • фланцевые,
  • штуцерные,
  • муфтовые,
  • цапковые,
  • сварные.

Первый вариант наиболее предпочтительный. Как правило, клапаны подобного типа уже укомплектованы фланцами. Их используют в сетях с высоким давлением. Через фланец агрегат можно прикрепить к любым, подходящим по размеру условного прохода трубам. Также не зависит, какого типа устройство будет подключаться.

Сварной метод соединения не рекомендуется использовать, когда предстоит установить обратный механизм, съемные модели и задвижки. Применяют его только для стальных агрегатов.

Устройство

Простейший регулирующий клапан состоит из корпуса с фланцами, в котором расположены седло, шток с плунжером на конце и уплотняющий узел, отвечающий за герметизацию всей запорной арматуры.

Когда плунжер закрывает только часть проходного отверстия, расход воды в системе уменьшается. Плотно опущенный в седло плунжер перекрывает поток, давление в трубе после арматуры падает до нуля.

Если в бытовых трубопроводах применяются шаровые краны, то в магистралях промышленного назначения и коммунальных сетях предпочтения отдаются золотникам и задвижкам с электродвигателем.

Принцип работы

Принцип действия клапана с электроприводом во много схож с работой обычного вентиля. Отличают их способ управления и функциональность.

По принципу действия выделяют перекрывающие, смешивающие или разделяющие магистральный поток устройства.

К перекрывающим агрегатам относят двухходовые седельные затворы, широко применяемые в коммунальных тепловых сетях.

Для смешения и разделения потока используют трёхходовые варианты, имеющие три патрубка для подсоединения к магистрали.

Виды и отличия конструкций

Клапаны по устройству привода разделяют на управляемые:

  • вручную;
  • электроприводами;
  • пневмоприводами;
  • электромагнитным способом.

По запорному механизму конструкции подразделяют на:

  • запорные, рассчитанные только на перекрытие среды;
  • мембранные, с резиновой мембраной в корпусе, приспособленные для работы в газовых сетях;

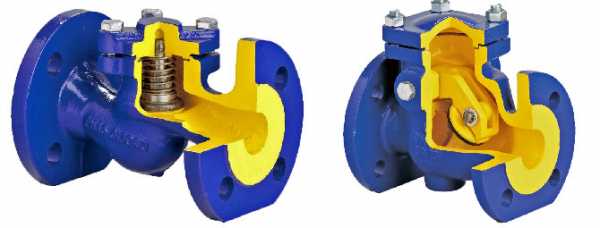

  • обратный, закрывающийся при перемене направления потока;
  • золотниковый, регулирующий интенсивность потока за счет перемещения подвижного золотника;
  • седельный, с линейным перемещением штока с плунжером, закрывающего или открывающего с помощью седелок путь для потока.

Преимущества и недостатки

Достоинства пневматического привода заключаются в его демократичной цене, устройства с такими управлением дешевле электрических аналогов.

Клапаны с электромагнитным приводом значительно облегчают процесс дистанционного управления средой на длительном отрезке магистрали, позволяют внедрять электронную систему управления.

Устройство само сможет снимать точные показатели состояния того же теплоносителя в трубопроводах, передавать оператору сведения об уровне давления, количестве жидкости в потоке и даже переустанавливать позиции запорных деталей конструкции.

Однако цена и сложность аппаратов будет возрастать.

Советы по выбору

Оптимальный выбор устройства должен обеспечить высокую точность в регулировании. Необходимо учесть множество факторов, чтобы принять правильное решение по приобретению агрегата.

Важно обратиться к опытному и зарекомендовавшему себя на рынке поставщику, обладающему заслуженной репутацией.

При подборе арматуры обращайте внимание на:

  • маркировку изделия, где указаны пропускная способность и номинальное давление для прибора;
  • условия технического обслуживания устройства, можно ли провести его ремонт без снятия с линии;
  • возможно ли изменять пропускную способность прибора;
  • наличие конструктивных элементов в устройстве, снижающих величину шума.

Правила монтажа и эксплуатации прибора

Перед установкой аппарата проверяют крепежи, внутреннюю часть клапана и труб магистрали на предмет выявления и удаления посторонних частиц. Если возникла необходимость, прибор промывают и делают его продувку.

После установки проверяют аппарат на работоспособность.

В ходе эксплуатации необходимо периодически, не реже двух раз в год, осматривать прибор и проводить регламентные работы.

Проверяют общее состояние устройства и его крепежа.

Все работы с электроклапаном необходимо вести, руководствуясь прилагаемой к нему инструкцией.

Необходимые инструменты и материалы

Понадобится следующий набор инструментов:

шуруповерт с соответствующими насадками;

  • отвертка;
  • плоскогубцы;
  • шланг для промывки.

Материалы:

  • набор болтов;
  • медные трубки для проводов;
  • электропровод.

Схема подключения

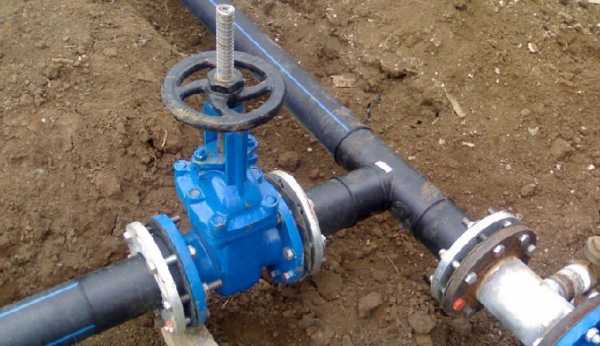

Классическая схема монтажа двухходового регулирующего клапана

Ход работ

Устанавливая фланцы, следят за тем, чтобы не было перекосов. Нельзя применять излишнюю силу при устранении перекоса, иначе можно деформировать фланцы корпуса прибора.

При монтаже строго следят за тем, чтобы стрелка на корпусе совпадала с направлением движения потока.

После установки прибор открывают, тщательно промывают и продувают.

Проверяют герметизацию соединений и уплотнительного узла штока.

Проверку работоспособности устройства производят подключением к электросети. Клапан должен пятикратно сработать на полный ход без подачи среды. Все детали должны перемещаться легко и без рывков.

Частые ошибки и проблемы при установке

Приобретение изделия с завышенным условным проходом (ДУ). Пропускная способность выше нормируемой повлияет отрицательно на точность регулирования.

При выборе клапана с заниженным условным проходом он будет не в состоянии дать нужный расход пара при выставленных показателях давления. Это приведет к тому, что давление и температура среды в трубе после запорного устройства станут ниже значений, которые необходимы для нормального функционирования тепловой сети.

Несоблюдение технологии при монтаже арматуры.

Указанные ошибки способны вызвать нестабильность в работе системы регулирования и привести к неисправности клапана и электропривода.

Советы специалистов

В паропроводах перед регулирующей арматурой обязательно устанавливается конденсатоотводчик, обеспечивающий своевременный вывод конденсата.

В период монтажа нельзя вести сварку на трубопроводе с установленным клапаном, чтобы не повредить уплотнения.

От нежелательных последствий гидроударов трубопровод может защитить система обратных поворотных затворов, в которых запорным элементом является стальной диск. Они устанавливаются посредством фланцевых соединений через определенные промежутки, что позволяет эффективно противостоять гидроударам.

Видео

На данном видео наглядно продемонстрированы устройство и принцип работы запорно-регулирующего затвора.

Заключение

Надеемся, что статья для вас оказалась познавательной и полезной. Желаем вам удачи в ремонтных работах, подписывайтесь на наши статьи и делитесь своим опытом в социальных сетях.

Загрузка...

vseotrube.ru

виды, особенности конструкции и применение

Регулирующие клапаны используют для управления давлением передаваемых по трубопроводам жидких и газообразных веществ. Регулирующий клапан позволяет непрерывно или дискретно регулировать поступление рабочей среды в трубопровод.

Назначение и конструктивные особенности

Для систем, в которых особенно важно точно распределить потоки рабочей среды, необходим узел регулирования давления.

Это особенно актуально, например, для теплосетей, так как от объемов поступающего в трубы и радиаторы теплоносителя зависит климат в помещениях. Пропускная способность трубопровода снижается или увеличивается соответственно при уменьшении или увеличении сечения отверстия внутри клапана.

Проблема решается путем постоянного изменения пропускной способности трубы, по которой движется жидкость или газ с помощью регулирующего клапана.

По назначению различают три основных вида регулирующих клапанов:

  • двухходовой проходной – служит только для управления расходом жидкости или газа, используется на прямых участках трубопровода;
  • двухходовой угловой – регулирует напор и изменяет его направление, используется на местах поворота трубопровода;
  • трехходовой – смешивает два вида рабочей среды в общий поток или разделяет один поток на два.

Простейший регулирующий клапан – проходной, он состоит из следующих деталей:

  • корпус в виде тройника, имеющего внутри проходное отверстие;
  • фланец или резьба на концах патрубков;
  • узел уплотнения, поддерживающий герметичность клапана;
  • затвор – регулирующий орган клапана;
  • шток – деталь, служащая для изменения положения затвора.

Регулирование потока рабочей среды происходит путем изменения размера проходного отверстия при перемещении положения затвора по отношению к проходному отверстию.

Конструкция частично меняется и дополняется новыми элементами в зависимости от назначения регулировочного клапана.

Обратите внимание! Существуют запорно-регулирующие клапаны, которые доработаны так, чтобы можно было полностью прекратить поступление рабочей среды. В этом случае затвор изготавливается таким образом, чтобы в закрытом положении его части смыкались герметично.

Преимущества регулирующих клапанов

Этот вид регулятора используется в бытовых и промышленных системах водо– и газоснабжения, теплосетях и нефтяных магистралях.

Широкая популярность регулирующих клапанов обусловлена их достоинствами:

  • Надежность и долговечность. Корпус изготавливают из прочных материалов, таких как нержавеющая сталь, латунь, чугун, легированные сплавы металлов, устойчивых к воздействию агрессивных химических веществ.
  • Простота конструкции и эффективность. Механизм работы клапана прост и при этом достаточен для выполнения задачи точного регулирования напора рабочей среды.

Обратите внимание! Использование регулировочных клапанов в отопительных системах позволяет, регулируя климат в помещении, снизить расход теплоносителя. Запорно-регулирующие клапаны упрощают ремонтные работы, позволяя перекрывать отдельные участки трубопровода, не останавливая работу всей системы.

  • Разнообразие видов, типов и размеров. Подобрать регулирующий клапан можно для трубопровода любого назначения. Существуют клапаны с корпусами разного размера, с затворами различной конструкции, с ручным и автоматическим управлением, разнообразными датчиками.

Технические характеристики

Выбирают регулировочные клапаны, опираясь следующие технические характеристики:

  • диаметр патрубков и пропускного отверстия;
  • тип запирания – регулировочный и регулировочно-запорный;
  • диапазон применения – давление и температура пропускаемой жидкости или газа, при которых сохраняется работоспособность клапана;
  • материалы, из которых изготовлен корпус и уплотнители;
  • тип фиксации на трубопроводе;
  • способ управления;
  • тип регулирующего механизма.

Размер корпуса регулировочного клапана должен совпадать с размером трубы, на которую будет производиться монтаж.

Материалы корпуса и уплотнителей выбираются устойчивые к воздействию того вещества, которое будет поступать через трубопровод.

Существует три типа фиксации клапанов: фланцевый, резьбовой и приварной:

  1. В первом случае на конце патрубка располагается фланец – плоская деталь с отверстиями под болты или шпильки. Такое соединение деталей чаще используется в промышленности.
  2. В бытовых трубопроводах используют регулировочную арматуру с резьбой на концах патрубков.
  3. Сварные устройства требуют дополнительных трудозатрат и используются редко.

По способу управления выделяют ручной и автоматический регуляторы. При ручном управлении пропускную способность меняют путем вращения вентиля или штурвала.

Для вращения штурвала на трубопроводах с большим диаметром требуются значительные трудозатраты, поэтому регулировочные клапаны с ручным управлением применяются чаще в бытовой сфере.

Клапаны с автоматическим управлением оснащаются датчиками, контролирующими давление и температуру. Изменение расхода рабочей среды происходит в соответствии с заложенным в датчики алгоритмом и на основании показаний приборов. Шток, перемещающий затвор, приводится в действие электро–, пневмо– или гидравлическим приводом.

Типы затворов и принцип их действия

Основной рабочей деталью регулирующей арматуры является затвор. По конструкции регулирующего органа выделяют следующие типы арматуры:

  • седельная,
  • мембранная,
  • клеточная,
  • золотниковая.

Седельный затвор

Основными элементами седельного затвора являются плунжер и седло. Плунжером называют цилиндрический поршень, у которого длина значительно больше диаметра. Седло – деталь затвора, расположенная между проходным отверстием клапана и его внутренней частью.

При перемещении поршня через седло меняется размер проходного отверстия. Выпускается одно– и двухседельная регулирующая арматура. Односедельная используется на трубах небольшого диаметра.

Двухседельный затвор позволяет точнее регулировать давление в трубах и может использоваться в трубопроводах диаметром до 30 см, так как в двухседельной системе плунжер лучше уравновешен и проще обеспечить герметичность затвора.

Мембранный затвор

В затворах этого типа также имеется седло, но вместо поршня его перекрывает гибкая мембрана. Мембрана не только позволяет регулировать давление рабочей среды, она защищает внутренние части арматуры от воздействия агрессивных веществ. В затворах этого типа высокий показатель герметичности подвижных элементов.

Однако регулирующий клапан с мембранным затвором вынужденно дополнительно оснащают контролирующими положение штока позиционерами. Необходимость усложнения конструкции обусловлена возможным снижением точности регулировки из-за трения между элементами.

Затвор клеточного типа

В качестве направляющего устройства для подвижного элемента затвора такого типа используется клетка – седло с радиальными отверстиями для управления расходом рабочей среды.

Внутри клетки, меняя ее пропускную способность, перемещается полый цилиндр. Таким образом, клетка выполняет функцию седла и пропускного отверстия.

Золотниковый затвор

Золотниковая регулирующая арматура имеет другое название – регулирующий кран, механизм ее работы действительно больше похож на работу крана.

Для изменения давления находящийся внутри корпуса золотник поворачивают на нужный угол, тогда как в затворах остальных типов уменьшение сечения пропускного отверстия происходит при поступательном, а не вращательном движении штока.

infotruby.ru

Подбор регулирующего клапана для воды по пропускной способности. Оценка Kv в зависимости от перепада и массового или объемного расхода.Расчет клапана, подбор задвижки, выбор вентиля или крана.





Адрес этой страницы (вложенность) в справочнике dpva.ru:  главная страница  / / Техническая информация / / Оборудование / / Трубопроводная арматура. Краны, клапаны, задвижки.... Расчет клапана, подбор задвижки, выбор вентиля или крана.  / / Подбор регулирующего клапана для воды по пропускной способности. Оценка Kv в зависимости от перепада и массового или объемного расхода.Расчет клапана, подбор задвижки, выбор вентиля или крана.

Подбор регулирующего клапана для воды по пропускной способности. Оценка Kv в зависимости от перепада и массового или объемного расхода. Расчет клапана, подбор задвижки, выбор вентиля или крана.

  1. В левой колонке выберите перепад давления (падение давления) на клапане.
  2. В верхнем ряду выберите необходимый (существующий) объемный или массовый расход воды. На пересечении находится оценчная Kv.
Таблица 1. Оценка пропускной способности для расходов до 3,6 м3/час.
Падение двления (перепад) Расход воды (кг/час = л/час)
36 72 108 144 180 360 720 1080 1440 1800 3600
(кПа) (бар или атм) Расход воды (кг/сек = л/сек)
0.01 0.02 0.03 0.04 0.05 0.1 0.2 0.3 0.4 0.5 1
1 0.01 0.36 0.72 1.08 1.44 1.8 3.6 7.2 10.8 14.4 18 36
2 0.02 0.25 0.51 0.76 1.02 1.27 2.55 5.09 7.64 10.18 12.73 25.46
3 0.03 0.21 0.42 0.62 0.83 1.04 2.08 4.16 6.24 8.31 10.39 20.78
4 0.04 0.18 0.36 0.54 0.72 0.9 1.8 3.6 5.4 7.2 9 18
5 0.05 0.16 0.32 0.48 0.64 0.8 1.61 3.22 4.83 6.44 8.05 16.1
10 0.1 0.11 0.23 0.34 0.46 0.57 1.14 2.28 3.42 4.55 5.69 11.38
20 0.2 0.08 0.16 0.24 0.32 0.4 0.8 1.61 2.41 3.22 4.02 8.05
30 0.3 0.07 0.13 0.2 0.26 0.33 0.66 1.31 1.97 2.63 3.29 6.57
40 0.4 0.06 0.11 0.17 0.23 0.28 0.57 1.14 1.71 2.28 2.85 5.69
50 0.5 0.05 0.1 0.15 0.2 0.25 0.51 1.02 1.53 2.04 2.55 5.09
100 1 0.04 0.07 0.11 0.14 0.18 0.36 0.72 1.08 1.44 1.8 3.6
200 2 0.03 0.05 0.08 0.1 0.13 0.25 0.51 0.76 1.02 1.27 2.55

dpva.ru

Регуляторы давления воды, регулирующие клапаны, воздушные клапаны

К сожелению видео не поддерживается вашим браузером

Особенности производимых регуляторов давления воды компании Dorot:

  • Компания Dorot создает клапаны с 1946 г.:  за 69 лет найдены оптимальные решения для систем водоснабжения, теплоснабжения, сельского хозяйства и ЖКХ
  • Изготовление стандартных клапанов – 2 недели
  • Возможность спецзаказа – клапаны с дополнительными характеристиками (увеличенный диаметр клапана, более высокая температура среды)
  • Гарантия на клапаны 2 года. Расширенная гарантия на клапаны – 5 лет.
  • Сертификация ISO 9001:2008, IQNet, стандарт питьевого водоснабжения WRAS №04251



Клапаны Dorot эффективно эксплуатируются крупнейшими предприятиями и водоканалами России, Казахстана и Беларуси:

  • ООО «Сочиводоканал»
  • Челябинская ГРЭС
  • ОАО «Анапа Водаканал»
  • ОАО «ТЭК Мосэнерго»
  • ООО «Краснодар Водоканал»
  • ГОУП «Мурманскводоканал»
  • МУП Водоканал, г. Череповец
  • Городской водоканал, г. Волгоград
  • НовоВоронежская АЭС -2
  • МП «Водоканал города Рязани»
  • МП «Пермводоканал»
  • Водоканал, г. Караганда



Компания Dorot (Израиль) на протяжении 69 лет занимается производством регулирующих, запорных и предохранительных гидравлических клапанов, применяемых в системах водо- , теплоснабжения и системах пожаротушения.

Клапаны Dorot имеют уникальные конструктивные особенности, благодаря которым работают как при высоком, так и низком давлении (минимальное – 0,2 бара) и при нулевой разности давлений. Клапаны Dorot обеспечивают регулировку при любых расходах – от почти нулевых до максимальных – без внедрения дополнительных устройств (дросселирующих регуляторов и байпасных кранов).  Благодаря гибкой диафрагме клапаны Dorot всегда плотно закрываются, даже при длительном открытии. Отсутствие ребер жесткости в диафрагме и использование пружины для закрытия клапана позволяет избежать деформации диафрагмы. Клапаны Dorot (серия 300) имеют класс герметичности А.

Клапаны Dorot представлены сериями 100, 300 и 500. Отдельно выделяют пластиковые клапаны и клапаны для систем пожаротушения. Клапаны каждой серии отличаются сферой применения и конструктивными особенностями (подробнее в разделе О компании).

Официальный представитель Dorot на территории России – компания НПЦ ПромВодОчистка, которая оказывает гарантийное и сервисное обслуживание клапанов. Технологи НПЦ ПромВодОчистка подберут клапан согласно представленным требованиям и предоставят бесплатную консультацию по эффективному использованию клапанов Dorot.

control-valves.ru

Клапаны электромагнитные для воды: виды и описание

В современном мире автоматизация процессов управления потоками воды прочно вошла в нашу жизнь. Клапан электромагнитный (соленоидный) для воды широко применяется в разнообразных трубопроводных системах и приборах с автоматическим управлением. Устройство используется не только в сложных технологических процессах, но и в бытовых целях. С помощью соленоидного клапана можно дистанционно подавать нужный объем воды в определенный промежуток времени. Например, поливочные системы с автоматической подачей воды, контроль отопительных процессов, регулирование работы котельных объектов и слив воды.

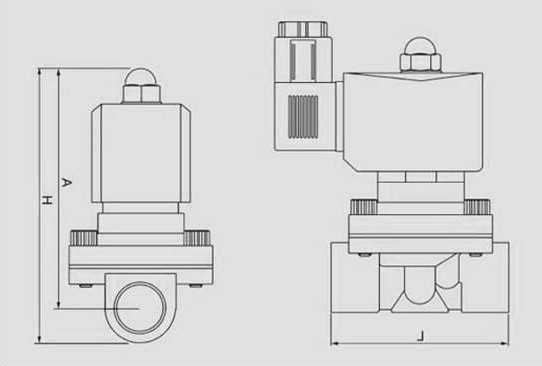

Устройство электромагнитного клапана

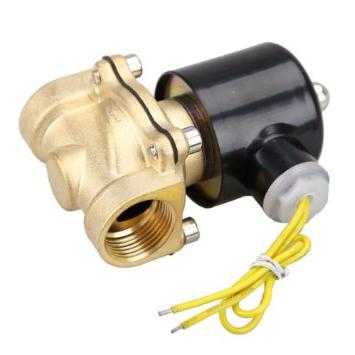

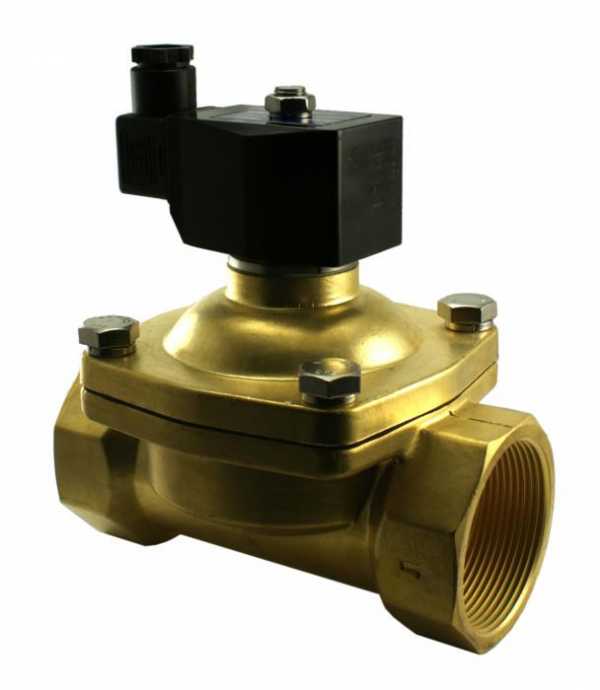

Типовой электромагнитный клапан для воды, фото которого представлено слева, состоит из таких основных элементов:

  • соленоидная катушка;
  • якорь катушки;
  • пружина закрывающая;
  • тарелка электромагнитного клапана;
  • пилотное отверстие;
  • диафрагма мембранного усилителя;
  • основное проточное отверстие;
  • выравнивающее проточное отверстие;
  • принудительная система открытия клапана при помощи пружины.

Из чего изготавливают клапаны электромагнитные для воды?

Конструкция электромагнитных клапанов достаточно понятна:

  • корпус и крышку клапана обычно изготавливают из латуни, специальных полимеров, чугуна и нержавеющей стали, так как устройство работает в различных средах, при различных температурных режимах и давлениях;
  • в качестве основы для создания мембран, уплотнителей и прокладок корпусов наилучшим образом подходит каучук, резина, силикон и фторопласт;
  • плунжероны и штоки производят из специального магнитного материала;
  • электрокатушки клапанов расположены в герметичных корпусах, которые защищают прибор от попадания пыли;
  • для обмотки катушек используется эмаль-провод, изготовленный из электротехнической меди.

Принцип работы

В статическом положении, когда катушка устройства обесточена, благодаря механическому воздействию пружины мембрана или поршень клапана находятся в герметичном соединении с седлом клапана. Под действием электрического напряжения электромагнитный клапан открывается. Это объясняется тем, что магнитное поле, создаваемое внутри устройства, втягивает плунжер в катушку клапана.

В случае отключения подачи электричества или выхода из строя дистанционного пульта управления клапаны электромагнитные для воды можно использовать в качестве обычного водопроводного крана. Для этого необходимо повернуть кран в указанном стрелкой направлении на ¼ оборота.

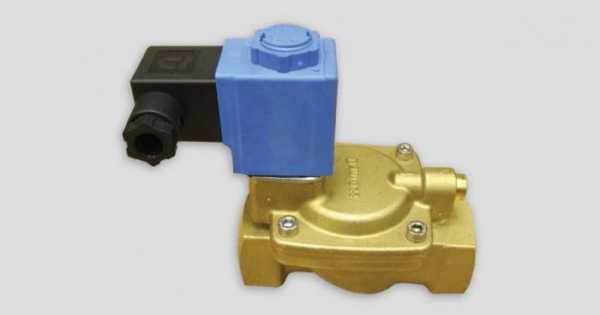

Виды электромагнитных клапанов

Запорный электромагнитный клапан для воды в зависимости от механизма включения и выключения бывает:

  • прямого действия;
  • пилотного действия.
Клапаны электромагнитные для воды прямого действия используются при небольшом расходе. Механизм открытия и закрытия клапана таков: прибор срабатывает под воздействием усилия, которое возникает при подключении к электрической сети.

В отличие от предыдущего клапан пилотного действия закрывается и открывается посредством энергии потока воды, управление которым происходит при помощи электрического напряжения. Используется данное приспособление преимущественно при больших расходах. Стоит помнить, что для бесперебойной работы электромагнитного клапана важен перепад давления (0,2 атм).

В зависимости от основного рабочего положения электромагнитные клапаны подразделяются:

  • на нормально открытые – при отсутствии источника энергии находятся в открытом состоянии, а при подаче тока закрываются;
  • нормально закрытые – при отсутствии электрического напряжения находятся в закрытом состоянии, а при подаче энергии закрываются;
  • бистабильные – способны переключаться из одного положения в другое под действием управляющего импульса.
Виды индукционных катушек:
  • постоянного тока – клапан характеризуется небольшой силой действия электромагнитного поля. Используются для регулировки потока низкого давления;
  • переменного тока – имеют большую силу электромагнитного поля. При потреблении большого количества электроэнергии скорость закрытия клапана увеличивается, что обеспечивает более мощный поток.

Установка электромагнитных клапанов

По способу подсоединения к трубопроводу встречается:

  • электромагнитный клапан фланцевый для воды;
  • резьбовой электромагнитный клапан.

Монтаж электромагнитного клапана следует выполнять на предварительно очищенном трубопроводе. Желательно, чтобы система была снабжена фильтром-грязевиком. Место в трубопроводе следует выбирать таким образом, чтобы к клапану был свободный доступ. Однако за счет компактных размеров установить его просто даже в стесненных условиях.

Положение клапана никак не влияет на работу устройства, поэтому может быть любым. Стоит помнить, что обратный электромагнитный клапан для воды следует монтировать с учетом направления потока воды.

Область применения

В современном мире область использования электромагнитных клапанов достаточно обширна. Чаще всего их устанавливают:

  • в промышленном производстве – в системах автоматических промывов водоочистных линий, для поддержания необходимого уровня воды в резервуарах нефтегазовой, химической и энергетической промышленности;
  • в жилищном строительстве – при создании системы «умный дом», для регулирования потока воды в аквариумах;
  • в канализационной системе – электромагнитный клапан для горячей воды и холодной при помощи таймера контролирует подачу воды к общественным сантехническим узлам;
  • в системе мойки – обеспечивают нормальную работу бытовых и промышленных стиральных машин, посудомоечных машин, автомобильных моек;
  • в котловых агрегатах - регулируют заполнение водой емкостей и паровых котлов;
  • в расширительных системах – обеспечивают автоматическое пополнение отопительных систем;
  • на крупногабаритных кухнях – для хлебопекарен, кофейных комбайнов, варочных баков и др.

Правила монтажа и эксплуатации

Клапаны электромагнитные для воды при установке и эксплуатации требуют соблюдения определенных правил:
  • правил безопасности;
  • не рекомендуется выполнять монтаж, при котором катушка клапана будет выступать в роли рычага;
  • установку и снятие клапана следует производить только в обесточенном состоянии;
  • перед электромагнитным клапаном нужно установить фильтр для защиты седла устройства от попадания крупных механических элементов;
  • корпус клапана не должен испытывать нагрузку от веса трубопровода, а также занимать место крутящего и изгибающего элемента системы;
  • направление потока воды в трубах должно совпадать с указателями на корпусе клапана;
  • при монтаже на открытой местности электромагнитную арматуру следует дополнительно защитить от попадания атмосферных осадков;
  • в качестве уплотнителя в местах стыка корпуса клапана и трубы рекомендуется использовать ленту ФУМ;
  • при монтаже клапана с фланцевым соединением применяют уплотнительное кольцо или прокладку из паронита;
  • при подключении устройства к электрической сети используется гибкий кабель с сечением жил не меньше 1 мм;
  • эксплуатацию клапана следует проводить в соответствии с правилами эксплуатации конкретного прибора;
  • один раз в три месяца нужно проверять затяжку питающих элементов, а также проводить очистку катушки от грязи и пыли.

Основные причины выхода из строя

Со временем даже самое надежное оборудование может испортиться. Не исключение и электромагнитный клапан для воды. Поломки могут быть вызваны рядом причин:
  • электрический ток не доходит до клапана – возникает в случае разрыва кабеля от пульта управления;
  • при нормальной подаче электрической энергии устройство не срабатывает – может быть сломана пружина, требуется замена соленоида;
  • отсутствует звук щелчка при включении – перегорела электромагнитная катушка;
  • отверстие, на которое накручен соленоид, засорилось – требуется очистка отверстия путем раскручивания конструкции.

Правильный монтаж и соблюдение условий эксплуатации обеспечивают надежную работу электромагнитных клапанов на протяжении длятельного времени.

fb.ru

Регулирующие обратные клапаны

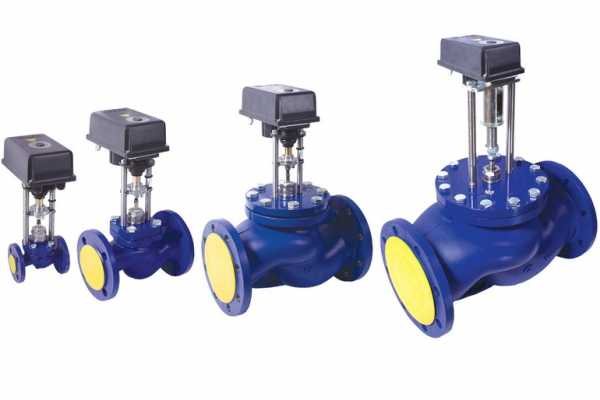

Регулирующие клапаны для воды предназначены для регулирования ее расхода или давления в трубопроводе. Их также часто применяют как запорные устройства, такие клапаны получили название запорно-регулирующих. Производители регулирующих клапанов предоставляют потребителю огромный выбор типов и моделей данного продукта, требующих профессионального подхода к выбору и установке.


Регулирующие клапаны могут быть оснащены электромагнитным, пневматическим, гидравлическим и электрическими приводом, и делятся на двух- и трехходовые. Их корпуса изготавливают из чугуна, литой, легированной или нержавеющей стали, бронзы и других высокопрочных не поддающихся коррозии материалов. Регуляторы давления используются как в промышленных, так и в бытовых целях, управление ими может осуществляться вручную или автоматически.

В данной статье мы поговорим о нескольких типах регулирующих клапанов, их основных чертах, преимуществах и недостатках.

Первый тип, который мы рассмотрим - регулирующий клапан с армированной мембранной (серия 100 ).

Его используют для регуляции гидравлических свойств в хозяйственных и технологических системах, для для канализационных и сточных вод.
Роль запорного механизма выполняет армированная резиновая диафрагма, регулирующая открытие и закрытие сечения клапана. Данная конструкция наиболее проста как в установке, так и в обслуживании и ремонте. Армированная диафрагма не ржавеет, она прочна и герметична, а также минимизирует сопротивление на клапане. Клапан регулирующий работает в температурных условиях от 0 до 90 градусов и давлении до 25 Бар. А армированная мембрана предполагает отказ от быстро изнашивающихся осей, шпинделей и штоков. Такие клапаны могут использоваться как для питьевой, так и для технической водной среды с высоким содержанием абразивных грубых элементов.

Например, клапан 100 FR



Регулирующий клапан с вертикальным штоком (серия 300) предназначен для использования в особенно важных системах водоснабжения.

Интервал их рабочих температур составляет от 1 до 130 градусов, давления - до 25 Бар. Их отличительная черта - это отсутствие углового трения деталей клапана, благодаря вертикальному движению оси регулятора, что препятствует изнашиванию, поломке или «закусыванию» оси. Клапан регулирующий ручной подобной конструкции работает очень точно при граничных величинах расхода, имеет минимальные потери в открытом состоянии и линейную зависимость перемещения диска от расхода.

Например, клапан 300 FR

Третий тип - регулирующий клапан с наклонным штоком (серия 500), преимущественно используемый в быту.

Он состоит из трех цельных деталей - крышки, диафрагмы и корпуса, работает в узком интервале температур (до 60 градусов) и при меньшем граничном давлении (до 17 Бар). Это самый дешевый регулируемый обратный клапан, поскольку его габариты и масса значительно уступают вышеописанным.
Еще одно преимущество - снижение кавитационных нагрузок и уровня шума благодаря специальной форме корпуса редукционной части. Наибольшее распространение
регулируемый обратный клапан получил в жилых домах и помещениях.
Каждый тип описанных регуляторов используется в различных областях: серия 100 - для водоснабжения, полива и стоков, серия 300 - для водоснабжения и теплоснабжения, серия 500 - для хозяйственно- бытового применения.
Компания Dorot специализируется на производстве всех описанных в статье регулирующих клапанов и уже более полувека занимает лидирующие позиции в данной области, именно поэтому ее продукция отвечает всем перечисленным качествам.

Еще по теме:

Редуктор понижения давления воды Dorot
Регулятор перепада давления
Устройство регулятора давления воды
Регулировка редуктора давления воды
Рекомендации по установки и монтажу регулирующих клапанов
Использование регуляторов давления для уменьшения потерь воды
Сравнение регулирующих клапанов
Автоматические регуляторы давления воды
Принцип работы регулятора давления воды

control-valves.ru
