Термоголовка для теплого пола: факты и обсуждения

Краткое содержание

Обустройство эффективного теплого водяного пола предъявляет серьезные требования к обеспечению его бесперебойной работы в соответствии с нормативными показателями. Одной из деталей, содействующих выполнению этой задачи, является термический клапан.

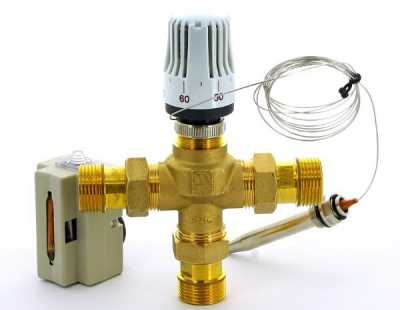

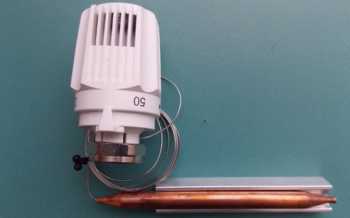

Термоголовка с погружным зондом

Особенности, функционал

Функционирование всей конструкции водяного пола базируется в смесительном узле, который исполняет важную роль регулятора температуры теплоносителя. Это обусловлено тем фактом, что от отопительного оборудования вода подается с достаточно высокой степенью нагрева – до 90°С, а на поверхности пола этот показатель не должен быть выше 40°С.

Функционирование системы водяного теплого пола

За сохранение стабильного значения температуры теплоносителя несет ответственность термоголовка, которая устанавливается на клапане. В смесителе происходит перемешивание жидкостных потоков, идущих с высоким нагревом с подачи и охлажденных из обратки или водопровода, что позволяет направлять в водяные контуры теплоноситель с нужной температурой.

Термоклапан, находящийся в смесительном узле, подает в контуры воду с температурой, указанной в настройках. Он может быть двух- или трехходовой.

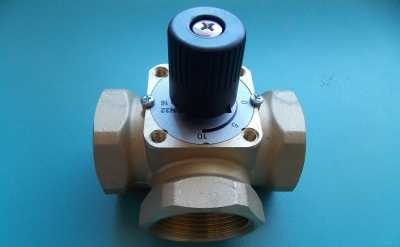

Трехходовой клапан

По конструкционному решению трехходовой клапан имеет три отверстия, два из которых служат для поступления смешиваемых водяных потоков, а третий отводит теплоноситель в систему водяного контура. Схема обвязки предусматривает на обратке разветвление, позволяющее излишки охлажденного теплоносителя отправлять в водонагревательное устройство.

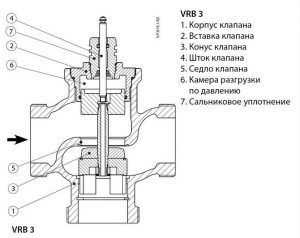

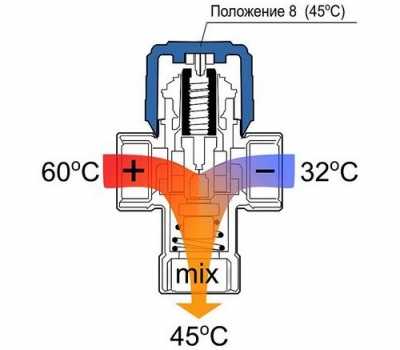

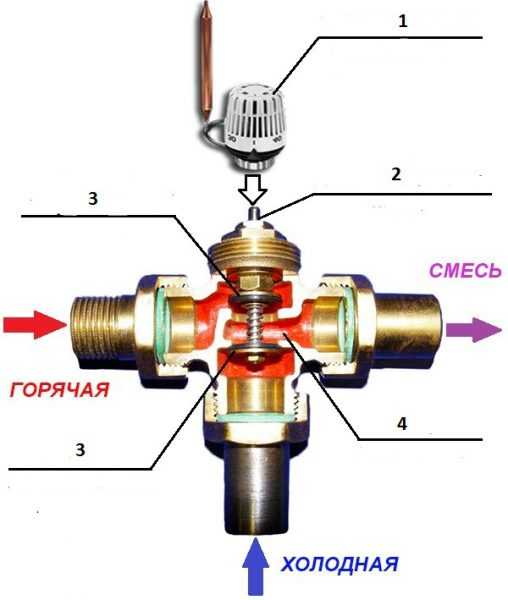

Строение трехходового термостатического смесительного клапана

Корпус трехходового клапана изготавливается из материалов, устойчивых к коррозии, например, из бронзы. К основной детали этого устройства относится термоголовка, которая устанавливается на шток через специальную буксу.

Она во время функционирования теплого пола реагирует на окружающую температуру, изменяя расположение буксы и регулируя в соответствии с выставленными значениями степень нагрева воды на выходе.

Для считывания температуры термоголовка оснащена датчиком, передающим сигналы приводу, который в зависимости от полученных значений закрывает или открывает клапан. Монтируется он так, чтобы термоголовка занимала горизонтальное положение. При длине трубопровода свыше 40 метров для прогонки воды по контурам устанавливается циркуляционный насос.

Двухходовой клапан

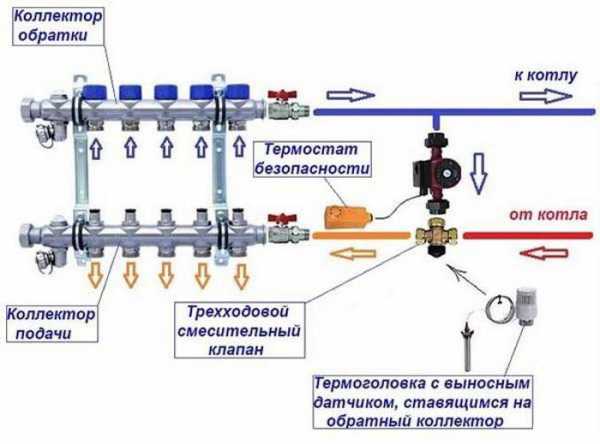

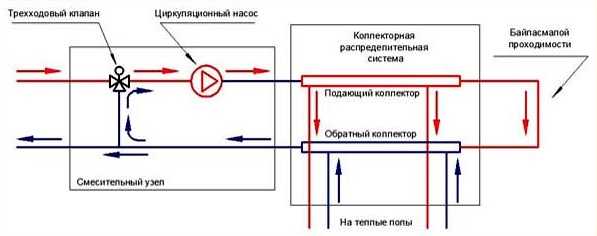

Схема обвязки удобного в эксплуатации теплого пола с трехходовым клапаном привлекательна его универсальностью. Но следует учитывать, что для небольших обогреваемых помещений можно использовать более дешевый двухходовой клапан, в конструкции которого также имеется термоголовка, оснащенная датчиком. Это устройство подает охлажденный теплоноситель постоянно, а горячая жидкость поступает по мере необходимости.

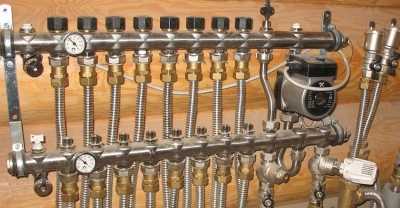

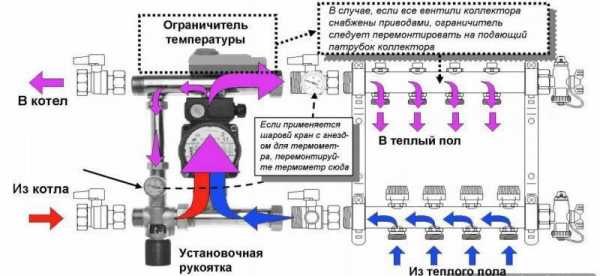

Смесительный узел для тёплых полов на двухходовом клапане

Подобная схема с двухходовым клапаном практически лишена риска перегрева системы. Поскольку пропускная способность меньше, чем у аналога, то регулирование температуры проводится достаточно плавно. Регулируется она в соответствии с показаниями, поступающими с выносного датчика, через который подается горячий теплоноситель от котла. Остывшая вода из обратки движется через балансировочный клапан.

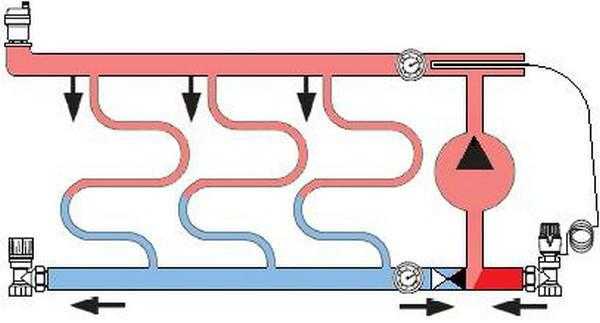

Схема узла с двухходовым клапаном

После смешивания жидкость с установленной температурой, контролируемой датчиком, подается на коллектор. На обратном контуре дополнительно ставятся два обратных клапана, не позволяющие потоку двигаться в возвратном направлении.

Ограничитель возвратной температуры

Регулятор Unibox Rtl Oventrop, ограничивающий степень нагрева обратного потока, применяется на незначительной площади теплого пола < 20 м2. Диапазон нормируемой температуры составляет 20-50°С и зависит от показателя, устанавливаемого посредством термоголовки, благодаря чему степень допустимого нагрева поддерживается автоматически.

Регулятор для водяного теплого пола Unibox Rtl Oventrop

Подобная схема предполагает проводить установку Unibox Rtl Oventrop так, чтобы теплоноситель при циркуляции прошел весь контур теплого пола и только потом — через Rtl-регулятор.

Принцип его работы отличается от функционирования смесительного узла, где для достижения необходимой температуры происходит перемешивание жидкостных потоков с разной степенью нагрева, регулируемое клапаном.

При использовании регулятора Rtl при поступлении воды в петли теплого пола не происходит смешивания, то есть при подключении к радиаторному отоплению теплоноситель сразу движется в обогревательный трубопровод. Задача Rtl-вентиля, встроенного в регулятор, состоит в нормативно установленном ограничении температуры жидкостного потока уже на выходе из труб водяного контура.

Подобная обвязка предполагает подачу горячего теплоносителя порциями, благодаря чему перегрева не возникает. Также способствует сглаживанию температуры инерционная стяжка.

Конструктивные размеры клапанов Rtl

При оборудовании системы водяного обогревательного контура клапаном Rtl следует учитывать, что выставляемая на ограничителе жидкостного потока, идущего обратным потоком, температура не должна быть ниже значений воздуха в помещении.

Если это требование не соблюдается, то возможно возникновение нестабильного некорректного функционирования Rtl регулятора.

Конструктивно он состоит из корпуса, ограничителя предельного хода штока, а также жидкостного датчика, благодаря которому осуществляется передача данных о температуре проходящего потока для поддержания заданного значения нагрева в автоматическом режиме.

Схема регулирования водяного теплого пола

Открывается Rtl клапан только в случае, если максимальное значение не было достигнуто. Также используется подобный регулятор при оборудовании теплого водяного контура комбинированного типа, когда теплоноситель поступает параллельно в радиаторы и в систему.

Разнообразие вариантов подключения водяного обогревательного контура позволяет рационально решить, какая схема будет подходящей для конкретных условий. В загородных домах при установке локального котла с регулируемой температурой выходящего водного потока есть возможность прямого подключения без дополнительных узлов, призванных понижать степень нагрева теплоносителя.

Видео: Простой способ регулировки температуры теплого пола

kaminyn.ru

Двухходовой клапан: принцип работы, виды, особенности монтажа

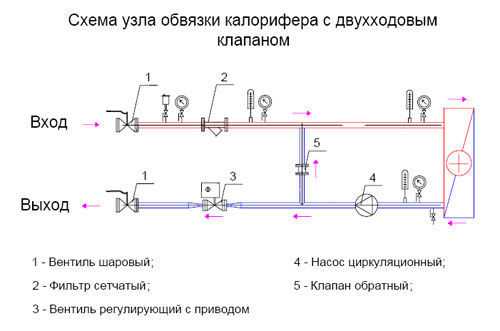

В узлах обвязки калориферов и охладителей очень часто применяется двухходовой клапан, который обеспечивает быструю и точную регулировку объемов подачи и отбора воды. Двухходовой регулирующий клапан — это ключевое, неотъемлемое звено отопительной системы, вентиляции, кондиционирования. В настоящее время широкой популярностью пользуется двухходовой клапан с электроприводом, который управляется различными датчиками. Подобные изделия характеризуются надежностью и простой установки. В статье мы рассмотрим, что представляет собой такое устройство и отметим ключевые особенности его работы.

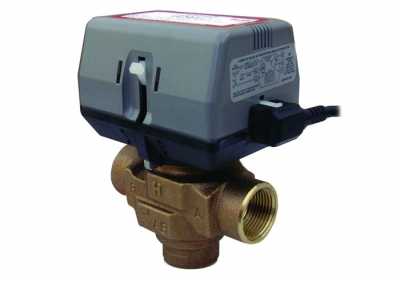

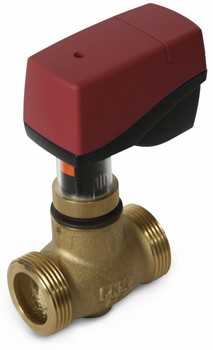

Клапан двухходовой с сервоприводом

Отличительные особенности и принцип работы двухходового клапана

Главная отличительная особенность, которой характеризуется двухходовой клапан — это возможность пропускать воду исключительно в одном направлении. При обратной установке клапан регулирующий двухходовой может давать сбои или вовсе выйти из строя.

Очень часто перед самим двухходовым клапаном монтируются фильтры, которые не позволяют твердым частицам проникать в клапан.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

По большому счету 2х ходовой клапан по своей конструкции напоминает обычные вентили, однако все-таки есть ряд отличий. Например, у регулирующего двухходового клапана в качестве запорного элемента выступает либо шток, либо шар. Другими словами, процесс прохождения жидкости или пара регулируется либо движением штока в вертикальном направлении, либо поворотом шара с отверстием вокруг оси на 90°. Вся эта последовательность действий выполняется посредством электрических и пневматических приводов, которые подсоединены к датчикам давления и температуры.

Электромагнитный двухходовой клапан снабжен двумя патрубками для возможности осуществлять подключение к трубопроводу. Основным его предназначением является ограничение расхода воды. Исходя из того, какая конструкция у запорного клапана, принцип работы устройства идентичен принципу функционирования седельного клапана (вентиля) или шарового крана.

Нашел он свое активное применение в инженерных системах зданий с централизованным теплоснабжением. Это связано с тем, что применяя его, можно снизить потребление теплоносителя и при этом сохранить нужный коэффициент смешения, чего не сделаешь при помощи трехходового клапана.

Больше информации о трехходовом клапане найдете здесь

Двухходовые регулирующие клапана применяются для управления теплоотдачей теплообменных аппаратов систем горячего водоснабжения и обособленных отопительных систем, для управления процессом смешения в тепловых пунктах с зависимым подключением к тепловой сети.

Материал изготовления и применение

Устанавливать двухходовой клапан следует в тех участках, где трубы не разветвляются. Подобный тип запорной арматуры имеет угловое и прямое исполнение. Если клапан имеет один вход и выход, то вне зависимости от конфигурации он называется двухходовым.

Крепление подобных устройств может быть: фланцевым, резьбовым и сварным. Изредка резьбовое соединение бывает цапкового крепления (клапан вворачивается в тело какого-нибудь устройства). Сварной вид соединения клапан подразумевает наличие патрубков под сварку.

В качестве материала для запорно-регулирующих деталей зачастую выбирают чугун или сталь. Наибольшую популярность обрели стальные клапаны, поскольку они никак не уступают чугуну по прочности, но стоят намного дешевле.

Клапаны из стали и чугуна обычно устанавливаются в системах с большим расходом воды или пара.

Какая бы конструкция двухходового регулировочного клапана не была, наиболее качественными и эффективными признаны изделия, выполненные из стали. Процесс создания такого устройства получается наиболее технологичным, что позволяет сделать клапан ниже по стоимости, но при этом он будет высококачественным. Также популярностью пользуется и латунная арматура. При выборе роль играют также размер и показатели давления.

Латунный двухходовой регулировочный клапан — обычно небольшой по размеру и используется в узлах обвязки элементов узлов вентиляции, которые установлены в небольших помещениях. При этом двухходовой клапан может быть изготовлен в одно- и двухседельном вариантах.

Во втором случае, благодаря отличительным особенностям конструкции, можно перекрывать и регулировать поток, в котором происходит перепад давления, при котором односедельные клапаны функционировать не смогут. Стоит обратить внимание на то, что двухходовой клапан может быть сконструирован как отдельный обособленный элемент, к которому нужно подключать привод, так и с уже смонтированным приводом, обычно — электрическим. В комплектацию устройства могут входить различные электрические приводы, которые разнятся по принципу работы.

Электрический привод — электромотор, который имеет небольшую мощность. Главная его функция — втягивание соленоидов.

Клапан регулирующий двухходовой может выступать как ключевое звено управления калорифером или охладителем. В такой ситуации он может менять поступление теплоносителя к теплообменнику. Такой способ регулировки — очень простой, однако, есть у него и ряд недочетов, поэтому используется он в самых простых случаях.

Используется он для сборки смесительного узла для теплого пола.

Разновидности

Как уже отмечалось, название «двухходовый» говорит о том, что устройство имеет выход и вход. А вот угловое или прямое у него исполнение существенной роли не играет. Оно выбирается по надобности.

И прямые, и угловые краны могут быть оборудованы системой автоматического управления. Реализуется она обычно на электроприводе, который может работать самостоятельно. Также вы может управлять им посредством дистанционного пульта.

Регулирующий двухходовой клапан на автоматике

Выпускается такое устройство с комплектом из обвязки датчиков, электропривода и микроконтроллера. Благодаря микроконтроллерному управлению краном можно получать и обрабатывать сведения, которые подают датчики. Дальнейшее развитие событий зависит от того, как запрограммировано устройство.

Двухходовой клапан может не быть запорным, а только регулировочным. В таком случае он не сможет обеспечить вам качественное перекрытие потока жидкости. Именно поэтому необходимо дополнительно устанавливать отдельные запорные клапаны. Если же устройство является запорно-регулирующим, то во вспомогательных элементах запорной арматуры нет необходимости.

Бывают проходные узлы, которые могут функционировать автономно, при этом для их работы электрическое питание не требуется. Это штоковая арматура с мембраной и противодействующей ей пружиной. Шток управляется и регулируется посредством мембраны и пружины. Обратная связь обеспечивается при помощи обводки, по которой движется вода из трассы. Таким образом она будет направлять мембрану в верную сторону и заодно будет двигать шток, к которому привязан запорный элемент.

Клапаны с дистанционным управлением

Управлять двухходовым клапаном дистанционно гораздо легче и удобнее, чем трехходовым. Однако, такой способ управления обязательно предполагает наличие электрических приводов, пульта (одного или нескольких). В подобные пультовые будут приходить все сведения о состоянии разных участков теплотрассы. Из одного из таких помещений вы можете осуществлять руководство процессом функционирования теплосети. Вы можете уменьшать, повышать давление, перекрывать конкретные ветки.

Подводя итог всего вышеописанного стоит упомянуть о достоинствах, которым обладает двухходовой регулирующий клапан:

  • регулирует расход и распределение ресурсов (среды), тем самым обеспечивая их экономию;
  • защищает сети и оборудование от перепадов давления;
  • устройство легко устанавливается и ремонтируется;
  • благодаря такому устройству приборы будут работать качественно и без сбоев на протяжении длительного времени, главное найти ему верное применение.

teplofan.ru

Двухходовой смесительный клапан с термоголовкой для теплого пола


Водяной теплый пол — высокоинерционная система, управление которой имеет отложенный результат.

То есть, реакция на любое корректирующее воздействие будет физически ощущаться не сразу, что требует более аккуратной и мягкой настройки.

Иначе можно получить слишком ярко выраженное изменение режима работы — от полной остановки, до максимального нагрева поверхности.

Все управление системой сосредоточено в смесительном узле, осуществляющем подмешивание более холодных потоков в исходный горячий. Основным устройством, выполняющим это действие в составе узла, является смесительный клапан. Рассмотрим его функционирование повнимательнее.

Смесительный клапан для теплого пола — это устройство, осуществляющее соединение исходного горячего потока прямой линии с остывшим обратным. Дело в том, что в магистрали, приводящей поток питания к смесительному узлу, температура теплоносителя максимально высока. Она может составлять до 90-95 градусов. Если такой теплоноситель напрямую запускать в трубы теплого пола, то в помещении станет слишком жарко. Проблему решают путем подмешивания остывшей обратки к прямому потоку.

Если обратка имеет около 30 градусов, то при смешивании с прямым потоком с температурой около 90 градусов можно получить любое значение в этих пределах, главное — определиться, какая температура нужна и смешать теплоноситель в нужной пропорции. И, если за температурой наблюдают различные датчики, да и сами жильцы вполне в состоянии определить наиболее комфортный режим действия теплого пола, то сам процесс смешивания потоков горячей и остывшей воды выполняется при помощи смесительного клапана.


Термостатический смесительный кран — полное название этого устройства, или иное название смесительного клапана.

Дело в том, что существует множество производителей, по-разному именующих свою продукцию, кроме того, технический перевод иногда осуществляется без учета устоявшихся терминов.

Отсюда могут возникнуть некоторые расхождения в терминологии, что несколько неудобно, но терпимо.

Чаще всего, смесительным краном называют двухходовой клапан теплого пола, но возможны любые варианты.


Смеситель для теплого пола, решающий вопросы контроля, настройки и регулирования режима работы системы теплого пола, базируется именно на действии клапана.

Без его участия функционирование смесительного узла не может осуществляться, поэтому можно вполне ответственно заявить: роль смесительного клапана — ключевая, вся работа узла построена на нем.

Помимо крана, в узле присутствует насосная группа, подробно рассмотренная в другой статье.


Смесительный клапан для водяного теплого пола, в зависимости от конструкции, предназначен для разных целей.

Он призван либо ограничивать поступление горячего теплоносителя, либо напрямую смешивать потоки (прямой и обратный), выдавая на выходе готовый к запуску в контуры системы теплоноситель.

Таким образом, смесительный кран для теплого пола выполняет как регулировочную функцию, так и полностью осуществляет процесс образования состава с нужными параметрами. Все смежные устройства работают на создание нужных условий — давление и производительность, скорость потока, регулирование и распределение по петлям и т. д. Но само по себе создание смеси с заданной температурой — прерогатива именно смесительного клапана.

Имеется два типа смесительных клапанов:

  1. Двухходовой. Другое название — питающий клапан. Считается более устойчивым в работе, не допускающим резких воздействий на систему, чреватых неприятными последствиями. Применяется на относительно небольших (до 200 кв. м.) площадях.
  2. Трехходовой. Конструктивно отличается от двухходового клапана. Производит смешивание и выдачу готового теплоносителя, может быть использован на системах любой мощности, обогревающих любые площади. Трехходовой смесительный клапан для теплого пола имеет некоторые опасные для системы свойства, отчего среди специалистов нередко считается способным на создание аварийной ситуации.

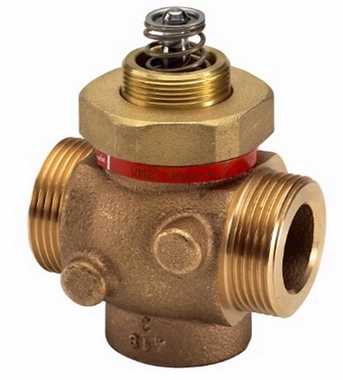

Двухходовой клапан для теплого пола — это устройство, ограничивающее доступ горячего потока в систему труб теплого пола. Он на определенную величину перекрывает просвет канала, проводящего горячий прямой поток, снижая в определенных пределах его поступление или, наоборот, увеличивая его для подъема рабочей температуры. Фактически двухходовой клапан — это обычный кран, как его иногда и называют.

Внимание! Строго говоря, двухходовой клапан не является именно клапаном в полном понимании этого термина, однако, устоявшаяся терминология предпочитает такое обозначение устройства.


Двухходовой клапан устанавливается в разрыв прямого магистрального трубопровода и устанавливает определенный режим подпитки горячим теплоносителем рабочей смеси.

Для упрощенного представления о его действии можно рассмотреть действие горячего вентиля в смесителе — от величины открытия зависит температура воды, идущей из крана.

Примерно так же работает двухходовой кран, единственным отличием становится то, что смешивание производится не двух отдельных, а одного и того же потока, имеющего разницу температур в разных участках.

Трехходовой клапан для теплого пола имеет один вход для горячей воды, средний вход — для обратки и выход для выдачи готовой смеси с определенной температурой. Между первым и вторым входами имеется заслонка, которая способна по необходимости перекрывать один поток, одновременно открывая просвет для следования второго. Таким образом, происходит смешивание прямого и обратного потоков — настройка нужной температуры теплоносителя.


Работа может происходить как в ручном, так и в автоматическом режиме.

Трехходовой кран для теплого пола устанавливается в разрыв прямого магистрального трубопровода с одновременным подключением к среднему входу перемычки, идущей на обратку.

Выход клапана выдает смесь прямого и обратного потока, температура которого может изменяться в пределах их температур. Изменение положения регулировочного вентиля клапана одновременно увеличивает один и уменьшает другой поток, делая смесь либо теплее, либо холоднее.

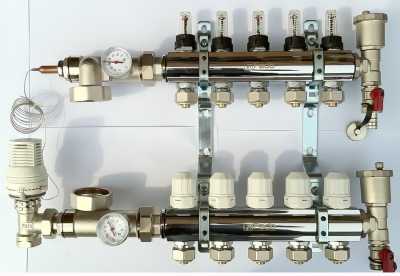

Другое оборудование, входящее в состав смесительного узла: коллектор.

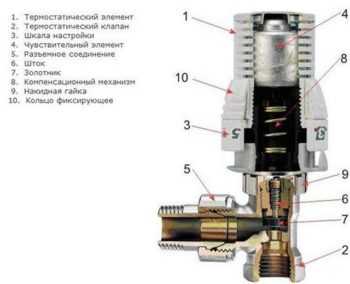

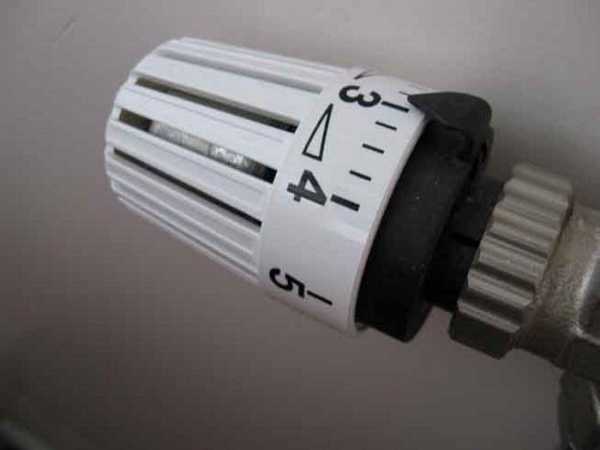

Термоголовка для теплого пола — автоматический регулятор величины потока в зависимости от температуры.

Работает на принципе изменения объема газа, который от нагревания расширяется и начинает давить на мембрану, приводящую в действие шток регулятора просвета потока.

Исполнительный орган — либо конус на штоке, движущийся вверх-вниз и открывающий/закрывающий просвет, либо поворотный механизм наподобие шарового.

Достоинства термоголовки:

  1. Непрерывность действия.
  2. Автоматический характер работы, не требующий вмешательства (только для первичной настройки).

При этом имеются некоторые недостатки:

  1. Регулируется температура непосредственно на вентиле, а не на трубах теплого пола, что требует периодического изменения настроек термоголовки.
  2. Механические устройства со временем изменяют свои характеристики — меняется упругость мембраны, от постоянного воздействия тепла выходят из строя резиновые детали.

Большинство современных двух- и трехходовых клапанов снабжаются терморегуляторами.


Сервопривод для теплого пола — это устройство, осуществляющее механическое воздействие на клапан, открывая или закрывая его по сигналу от датчика (в нашем случае — от датчика температуры).

Существуют такие типы сервоприводов:

  1. Механический. Работает по принципу температурных изменений (термопара, расширяющийся газ), недорогой и доступный регулятор, но не имеющий достаточной точности настроек и несколько запаздывающий с откликом на изменения условий. Термоголовка — тоже один из таких сервоприводов.
  2. Электрический. Это небольшой электродвигатель, регулирующий положение вентиля (штока или иных конструктивных элементов данного устройства) по сигналу от датчика. Такая регулировка имеет намного более высокую точность, позволяет действовать намного тоньше, меньше зависит от инерции системы. При этом устройства такого типа довольно дороги.
  3. Дистанционный сервопривод. Используется система датчиков (два и более), реагирующих на изменения условий функционирования и подающих сигналы на сервопривод в полностью автоматическом режиме, что позволяет системе функционировать без вмешательства человека. Стоимость такой системы довольно высока, что ограничивает ее применение в частных домах.

По характеру работы сервоприводы бывают:

  1. Нормально открытый.
  2. Нормально закрытый.

Названия устройств говорят сами за себя — один работает на перекрытие потока и максимально открывает его при отсутствии сигнала с датчика, другой — наоборот. При этом имеются т. н. универсальные сервоприводы, которые могут быть переключены на то или иное рабочее положение.


Установка клапана производится с использованием штатных комплектующих — прокладок и прочих сопутствующих элементов.

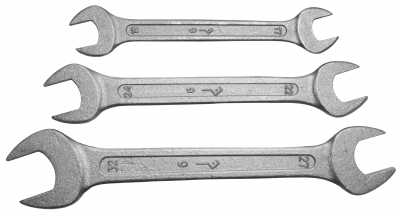

Для работы понадобятся:

  1. Набор гаечных ключей.
  2. Сантехническая подмотка (лента ФУМ, натуральное волокно и пр.).
  3. Пассатижи, отвертка.

Каких-либо специализированных инструментов или устройств, чаще всего, не требуется, но при необходимости следует использовать соответствующие принадлежности.


Установка клапана состоит в присоединении его к надлежащим трубопроводам. Необходимо перед присоединением еще раз убедиться в правильности соединения, отсутствии ошибок.

Для соединений на устройстве имеется внешняя или внутренняя резьба, на которую навинчивается накидная гайка (или соответствующий фитинг) трубопровода. Предварительно необходимо подмотать резьбу уплотняющим материалом — лентой ФУМ, натуральными или иными материалами.

При соединениях следует использовать штатные прокладки, прилагающиеся в комплекте изделия, или использовать отдельно приобретенные прокладки нужной толщины и диаметра, купленные в магазине. Все соединения должны быть довольно плотными во избежание протечек, без перекосов по резьбе.

Внимание! Условия работы устройства довольно сложны, от высокой температуры плотность резьбовых соединений может быть ослаблена, поэтому следует отнестись к подключению клапана ответственно.

Ознакомиться визуально с примером установки трехходового клапана вы можете на видео ниже:

Смесительный клапан — это основной элемент системы регулировки теплого пола, осуществляющий прямое воздействие на потоки горячего и остывшего теплоносителя и поддерживающий рабочую температуру системы. Действие двух- или трехходового крана является наиболее ответственной функцией смесительного узла, от нее зависит качество и точность регулирования режима работы теплого пола.

Важность и значительность устройства требует повышенного внимания к его работоспособности, иначе возможны сбои в работе всего теплого пола, чреватые прекращением обогрева дома.

Трехходовой клапан для теплого пола является ключевой деталью смесительного узла системы водяного обогрева. Схема такой отопительной системы состоит из котла, который нагревает теплоноситель, нескольких контуров с высокотемпературными радиаторами и контуров трубопровода водяного теплого пола.

В большинстве случаев, котлы нагревают воду до той температуры, которая нужна высокотемпературным радиаторам. Как правило, она равна 75-95 °С. Учитывая санитарные нормы, поверхность теплого водяного пола не должна иметь температуру выше 35 °С. Такая температура обеспечивает комфортное пребывание на напольном покрытии, кроме того, более высокая температура водяного теплого пола может деструктивно воздействовать на финишное покрытие – в особенности на ламинат или линолеум, и привести к его деформации.

С учетом толщины стяжки теплого водяного пола, в которой находятся трубы отопительного контура, а также толщины и разновидности напольного покрытия, температура теплоносителя должна быть около 50 °С. Если водяной теплый пол подключен к централизованной отопительной системе или вода поступает прямиком из котла, то температура ее будет слишком высока.

Для понижения температуры воды в системе при входе в обогревательный контур водяного теплого пола устанавливается смесительный узел, в котором имеется двухходовой или трехходовой кран. В них происходит смешивание горячего и холодного теплоносителя, поступающего из обратного контура водяного теплого пола.

В процессе прохождения воды через двух- или трехходовой краны температура снижается и становится подходящей для системы – в радиаторы отопления поступает теплоноситель с температурой в 90-95 °С, а в нагревательный контур водяной системы напольного отопления с температурой в 50-55 °С.

Когда нагретый теплоноситель поступает в коллектор, путь ему преграждает предохранительный кран, оснащенный термостатом. Если температура теплоносителя будет выше необходимой, то двухходовой или трехходовой клапан сработают, что приведет к подаче холодной воды из обратного контура. Выполнится подмес, горячий и холодный теплоноситель смешаются, и когда температура достигнет нужного значения, кран снова сработает и подача горячей воды прекратится.

В большинстве случаев, в системе водяного теплого пола применяется регулирующий кран двухходового типа. Такая разновидность регулирующей арматуры обеспечивает корректную регулировку потоков и давления теплоносителя и охлаждающей среды.

В случае необходимости, устройство способно поддерживать на постоянном уровне температуру воды в трубопроводе теплого водяного пола. Двухходовой клапан обеспечивает периодическую подпитку трубопровода нагретым до нужной температуры теплоносителем, поступающим из отопительной системы.

На корпусе крана обозначается температура допустимого нагрева, которую можно менять при помощи встроенного или дистанционного датчика. Дистанционный датчик температуры монтируется во входном коллекторе. Схема работы двухходового клапана проста:

  1. Теплоноситель выходит из обратного контура водяного теплого пола и циркулирует по трубопроводу.
  2. При охлаждении воды ниже указанного уровня срабатывает клапан и в систему подмешивается горячий теплоноситель.
  3. После того как температура достигнет заданной отметки шток клапана закрывается.

Важно! Двухходовые клапаны используются в системах теплого водяного пола, обогревающих площадь менее чем 200 кв. м. Если помещение будет с большей квадратурой, то термостат будет часто сигнализировать о снижении температуры, так как вода по мере продвижения по длинной магистрали будет постоянно остывать. Из-за этого двухходовой клапан будет постоянно пополнять ее высокотемпературным теплоносителем.

Выделяют следующие виды двухходовых смесительных клапанов:

  • Пневматические;
  • Гидравлические;
  • С электроприводом.

Двухходовой кран для теплого водяного изготавливается из чугуна или латуни, он может быть оснащен электроприводом.

В конструкции двухходового клапана может быть одно или два седла. Двухседельное изделие может в случае необходимости полностью перекрыть поток теплоносителя, трехходовой клапан не может выполнять такую функцию.

Принцип работы двухходового крана заключается в том, что при подаче механического усилия на привод оно передается к затору, состоящему из седла и плунжера. Двигаясь вниз, плунжер перекрывает внутреннее пространство клапана, в процессе увеличивается поток теплоносителя, а давление уменьшается. Если затвор полностью опущен, то кран герметично закроется. Это приведет к остановке потока теплоносителя по магистрали после запорного устройства. Плунжеры могут быть игольчатыми, стержневыми и тарельчатыми, ось движения плунжера перпендикулярна потоку воды.

Двухходовой клапан можно подключить к системе водяного теплого пола при использовании параллельной схемы. Такая схема подключения реализуется в процессе использования двух или трех нагревательных контуров, по которым циркулирует теплоноситель.

В этом случае, регулировка подачи и давления воды будет производиться исключительно с помощью одного или нескольких параллельно установленных двухходовых клапанов. Если используется параллельный способ смешивания теплоносителя, то трубопроводные магистрали теплого пола изначально разъединяются.

Двухходовой клапан можно настроить вручную, что позволит пропускать нужное количество воды через смесительный кран. Представленная схема не включает в себя трехходовой клапан, оснащенный термодатчиком – такой запорный элемент обладает небольшой пропускной способностью, с регулировкой в этом случае отлично справляется двухходовой вентиль.

Совет! В параллельной схеме уместно будет установить перепускной клапан вместо байпаса. Это снизит эксплуатационную нагрузку и сократит расход электроэнергии на насос в то время когда контуры будут закрыты.

Параллельная схема подключения имеет недостаток – температурная отметка теплоносителя, который входит в контур, равна температуре воды, направляющейся из обратного контура к котлу. Это приводит к неравномерному распределению горячей воды по контурам. Параллельная схема состоит из следующих элементов:

  • Коллектора и труб отопления;
  • Запорно-регулирующей арматуры – заслонки или двухходового клапана;
  • Циркуляционного насоса, перекачивающего разогретый теплоноситель от котла по обогревательному контуру;
  • Блока управления.

Трехходовой смесительный клапан обеспечивает работу водяного теплого пола в комфортном режиме. Запорный элемент смешивает горячий теплоноситель, поступающий из котла с холодной водой из обратного контура. Трехходовой кран, несмотря на свою универсальность, имеет несколько недостатков.

Так, например, при получении сигнала от термостата устройство для подачи теплоносителя из котла открывается полностью. Из-за этого вода с температурой в 85-90 °С поступает в систему теплого пола и может вызвать перегрев поверхности или разрыв трубопровода.

Кроме того, кран трехходового типа отличается более низкой по сравнению с двухходовым краном пропускной способностью, это приводит не к ровному, а к волнообразному графику колебаний температуры теплоносителя. Устройство приспособлено для систем с площадью обогрева более чем 250 кв. м.

Трехходовой кран изготавливается из бронзы или латуни, в его верхней части установлена шайба для регулировки потока, под которой располагается термочувствительный элемент. При работе клапана он прижимается к рабочему штоку, выходящему из корпуса. В штоке находится закрепленный конус, который герметично примыкает к седлу. Схема работы трехходового смесительного клапана проста – теплоноситель проходит через правый и фронтальный патрубки до тех пор, пока отметка температуры не повысится или не понизится до установленного значения. В процессе работы устройство сохраняет нужную температуру воды на выходе в рамках установленных пределов и подмешивает горячую или охлажденную воду из патрубков.

Если теплоноситель начинает остывать или нагреваться, то привод прижимается к штоку. В процессе перемещения конус отсоединяется от седла и открывает все три канала. Фронтальный входной патрубок перекрывается после того, как температурные показатели теплоносителя изменяются.

Трехходовые клапаны отличаются по типу внешнего привода. Они могут быть оснащены:

  • Термостатическим приводом. Он производит нажатие на шток в процессе расширения находящегося в нем жидкого состава, который чувствителен к температурным изменениям. Большинство трехходовых клапанов, применяющихся в системах водяного обогрева пола, оснащаются именно таким видом привода.
  • Термостатической головкой, которая содержит высокочувствительный термоэлемент, реагирующий на изменения температуры в воздухе помещения. Для осуществления регулировки трехходовой клапан оснащается наружным температурным датчиком. Датчик размещается в трубопроводе, по которому проходит теплоноситель. Такая регулировка наиболее точна.
  • Электроприводом, которым управляет контроллер. К контроллеру непрерывно поступают данные о значении температуры теплоносителя в трубопроводе водяного пола. Если они изменяются, то трехходовой клапан, оборудованный сервоприводом, выполняет регулировку.
  • Сервоприводом. В таком запорном механизме отсутствует контроллер, а управление краном происходит напрямую через привод на основании сигналов от температурных датчиков. Сервопривод в большинстве случаев комплектуется с кранами, которые оснащены секторным или шаровым распределительным элементом.

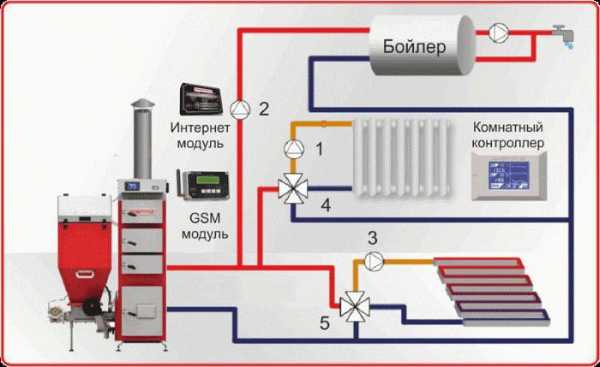

Трехходовой клапан подключается к водяному нагревательному контуру с ориентировкой на последовательную схему. Такая схема считается наиболее производительной, в ней термостатический клапан может быть заменен балансировочным вентилем или обычным шаровым краном. Шаровой кран – это наиболее дешевый и экономичный узел, но, в случае его установки, работу системы придется контролировать вручную.

Последовательная схема подключения функционирует следующим образом:

  1. Трехходовой запорный элемент блокирует подачу холодной воды из обратного контура трубопровода. Это позволяет избегать образования конденсата на внутренней поверхности стенок котла или бойлера.
  2. Вода циркулирует по первичному контуру до тех пор, пока не прогревается до температуры, которая была установлена на терморегуляторе трехходового клапана.
  3. Когда теплоноситель нагревается до заданной температуры, термостат заставляет шток приоткрываться и подавать холодную воду из отопительной системы.

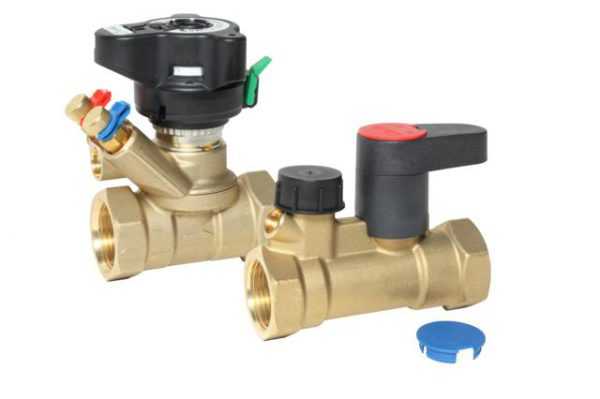

Для гидравлической настройки в рамках такой системы используется балансировочный вентиль, который присоединен к малому контуру.

Важно! В последовательной схеме соединения циркуляционный насос монтируется после трехходового запорного элемента.

Представленная схема может быть продолжена подключением вторичного циркуляционного контура. Подключение проводится по следующему алгоритму:

  1. Трехходовой клапан, находящийся во вторичном контуре подмешанную воду подает на циркуляционный насос.
  2. Насос направляет теплоноситель через коллекторную распределительную систему по всему контуру.
  3. Попадая в байпас, теплоноситель распределяется непосредственно в трубопроводную систему теплого пола.
  4. Из системы охлажденная вода снова попадает в смесительный узел и цикл повторяется.
