Обрешетка под профнастил на крышу: расчет + инструктаж как сделать правильно

расчет + инструктаж как сделать правильно

Сегодня многие отдают предпочтение профнастилу как легкому, ровному и простому в монтаже кровельному материалу. Работать с ним не сложно, и под силу любому человеку, достаточно лишь выбрать качественное крепление и подготовить правильное основание.

И в этой статье мы расскажем вам, какой должна быть обрешетка под профнастил разных видов и форм, с каким шагом ее следует монтировать и от чего этот шаг зависит. А наши видео-уроки и детальные иллюстрации помогут разобраться со всеми тонкостями такого проектирования!

Представьте, что случится, если обрешетка под профнастил будет недостаточно частой: листы легко прогнутся не только под вашим весом, но и под шапкой снега, и уже по весне крыша будет выглядеть удручающе.

Давайте для начала разберемся с понятиями. Так, обрешетка – это сплошной настил или решетчатая конструкция, которая монтируется поверх стропил и служит основанием для крепления кровельного материала. Сама по себе обрешетка усиливает пространственную структуру крыши за счет своей жесткости, а изготавливается она либо из древесины, либо из металла.

То, насколько обрешетка под профнастил будет разреженной или сплошной, зависит от самой кровли. Сплошной называют настил с зазором до 1 см (т.е. не 100% монолитная), и такая обрешетка подходит для рулонных материалов, плоского шифера и мягкой черепицы. Сплошной настил также делают частично в местах пересечения или стыка скатов, по карнизным свесам.

Самой сложной считается обрешетка вальмовой крыши:

Учет климатических условий: снег и ветер

Угол уклона кровли играет большую роль. Когда скат крутой, более 45°, с него легко удаляется снег и вода, но чем скат круче, тем дороже обходится строительство самой крыши, и тем больше пиломатериала пойдет на обрешетку.

Давайте сравним: для крыши с уклоном в 45° уходит в полтора раза больше стройматериалов, чем на плоскую, а при уклоне в 60° уже в два раза больше. Но свою роль играет и климат.

Так, для районов, где сильные ветра, необходимо делать максимально пологие кровли, ведь профнастил – самый парусный материал из всех существующих кровель. В ураганах именно такие покрытия срывает «с корнем», поэтому лучше не дать веру шанс. А вот в заснеженных районах, где ветра не сильные, делаю крутые скаты.

Так уменьшают снеговую нагрузку, ведь с таких скатов снег спадает сам. И это особенно актуально для профнастила, который выпускается достаточно тонким и действительно может прогнуться под снегом (особенно, если шаг обрешетки установили «на глаз».

Учитывайте также, что чем более плотной сделана обрешетка, тем больше она весит. А это все важно учитывать при расчете нагрузки на фундамент. Конкретно для строительства крыши из профнастила чаще всего в ход идут бруски хвойных пород, а вес их одного кубического метра равен от 500 до 550 кг. Для сравнения: OSB и фанера при таком же объеме будут весить 600-650 кг/м³

.

Давайте в первую очередь определимся, а стоит ли вообще рассчитывать обрешетку под профнастил. Ведь достаточно часто встречается мнение, что подобрать шаг легко, буквально «на глаз» или так, как у соседа, ведь материал-то неприхотливый. Но в таком случае вы рискуете столкнуться с такими последствиями:

• Превышение стоимости крыши, если шаг обрешетки вам посоветовал перестраховщик.
• Прогиб профнастила под первым же снегом, если все делалось на авось.
• Неудобное крепление листов, когда края профнастила попадают между решетинами.
• Невозможность выполнения ремонтных работ из-за того, что по крыше опасно ходить.

Поэтому, чтобы не получилось ни «недо», ни «пере», и вы были спокойны за свой дом, все-таки сделайте необходимые расчеты.

У вас есть несколько путей:

1. Использовать специальный онлайн-калькулятор прямо на сайте производителя профнастила, который рассчитает все довольно точно.
2. Изучить готовый проект, который был разработан для вашей местности и такого же кровельного покрытия. Наверняка такие дома в округе есть, т

Обрешетка крыши под профнастил — варианты, расчет, монтаж своими руками

Профнастил – материал поистине универсальный. Он может применяться для создания различных строений, ограждений и, конечно, в качестве покрытия крыши. В этом плане он особенно хорош – дает возможность довольно быстро покрыть любое строение, а служит долго. Но чтобы такая кровля была действительно долговечной и надежной, важно озаботиться и тем, чтобы обрешетка крыши под профнастил была сделана по всем правилам.

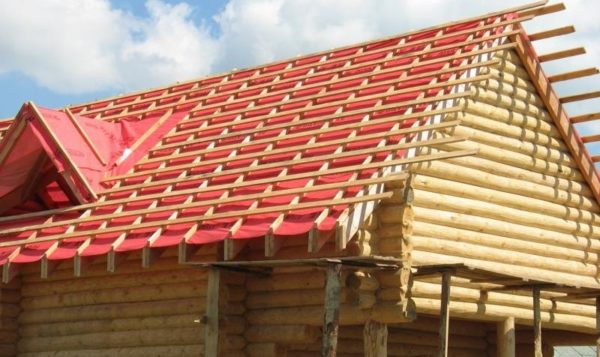

Обрешетка крыши под профнастил

Содержание статьи

Что такое профнастил?

Этот гофрированный материал изготавливается из тонкой листовой стали, хромированной или оцинкованной с целью защиты листа от появления ржавчины. Его плотность и жесткость напрямую зависят от того, какой толщины заготовка использовалась, а также от параметров гофры. Материал отличается определенными достоинствами и недостатками.

Профнастил

Плюсы использования профнастила как кровельного материала:

• легкость, благодаря чему стропильная система крыши и фундамент строения в целом будут испытывать минимум нагрузки;
• простота монтажа;
• дешевизна;
• возможность использования на кровлях с небольшим уклоном;
• долговечность и возможность сопротивляться воздействию некоторых негативных факторов внешней среды;
• безопасность с точки зрения экологии.

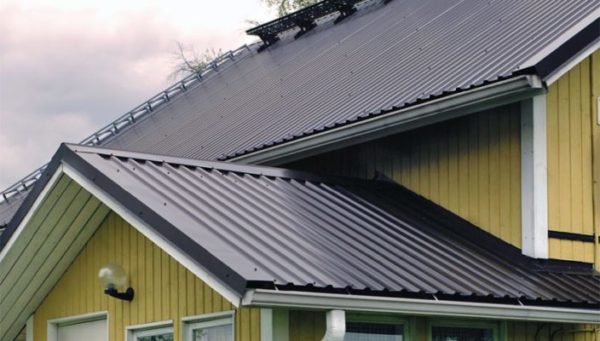

Крыша из профнастила

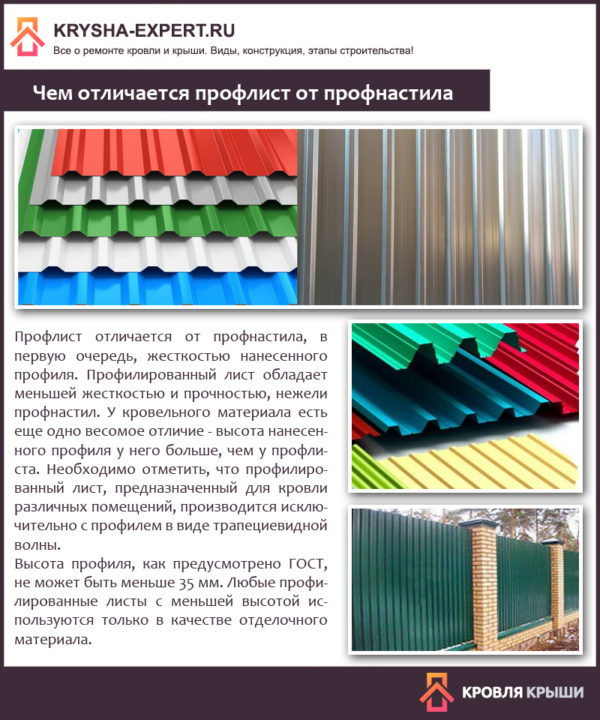

Чем отличается профлист от профнастила

На заметку! Профнастил может быть применен при строительстве коттеджей, жилых домов, гаражей, навесов, боксов и т. д. Притом кровли можно делать как односкатные, так и двухскатные, с углом наклона сторон до 60 градусов.

Но материал не лишен и недостатков:

• необходимость обустройства обрешетки кровли для крепления профнастила;
• материал шумит во время дождя, а значит, потребуется обустройство звукоизоляции. В противном случае не будет возможности жить даже на обустроенном по всем правилам мансардном этаже;
• материал с нарушенным защитным слоем быстро проржавеет.

Профнастил С44 для крыши

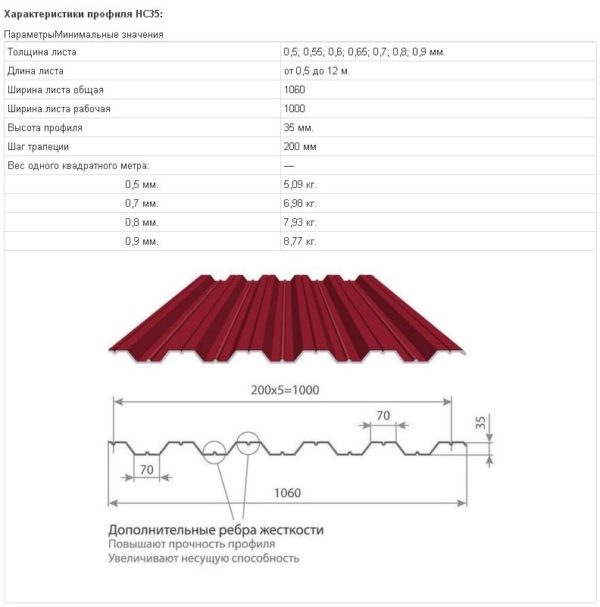

Профнастил НС35 для крыши

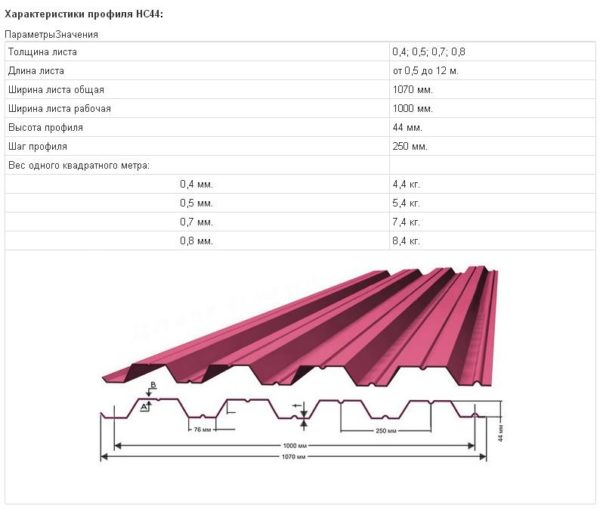

Профнастил НС44 для крыши — характеристики, схема

Профнастил Н57 для крыши — характеристики, схема

Крепить гофрированные листы к обрешетке нужно специальными саморезами с резиновыми уплотнителями. За счет этих элементов переживать о том, что материал начнет ржаветь, не придется.

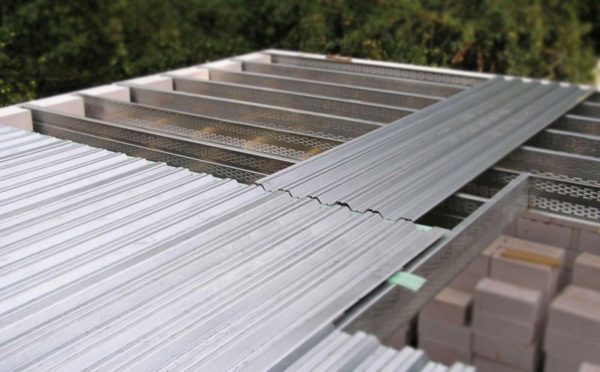

Для крепления листов необходимо использовать устойчивые к коррозии саморезы

Цены на профнастил

Профнастил

Функции и виды обрешетки

Обрешетка, о которой уже говорилось выше – это деревянные доски, рейки размером около 30х100 мм, уложенные перпендикулярно стропилам и закрепленные на них при помощи саморезов либо гвоздей. Также обрешетка может быть выполнена из металла, но для частного строительства этот вариант используется крайне редко.

Элементы обрешетки под профнастил: 1 — стропило, 2 — контррейка, 3 — гидроизоляционная пленка, 4 — вертикальная обрешетка, 5 — начальная горизонтальная обрешетина, 6 — горизонтальная обрешетка, 16 — пароизоляционная пленка, 23 — лента

Главная функция – обеспечение надежности и прочности кровельной конструкции и возможность крепления кровельного материала. Если обрешетка не будет изготовлена, то вся крыша не будет достаточно прочной, а кровельное покрытие со временем испортится или вовсе не может быть смонтировано (в зависимости от того, какой вид покрытия используется).

Обрешетка необходима для обеспечения надежности и прочности кровельной конструкции

Если рассматривать в качестве кровельного материала профнастил, то он как раз и крепится на эту самую обрешетку. Также конструкция может быть использована для проведения различных коммуникаций, под ней монтируется необходимой ширины вентиляционный зазор, может быть уложен утеплитель.

На заметку! Обрешетка может быть сплошной или же выполняться с определенным шагом, то есть между досками обрешетки будет свободное пространство. Сплошная обрешетка обычно используется, когда крыша покрывается мягким материалом типа битумной черепицы. Также такой вариант обустраивается рядом с дымоходами и подобными конструкциями.

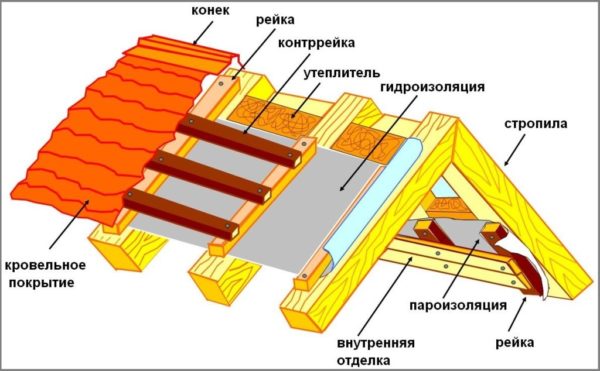

Схема устройства крыши

Таблица. Виды обрешетки.

Тип	Описание
Обычный шаг	Наиболее часто использующийся вариант под профнастил. Расстояние между отдельными элементами составляет 20-40 см.
Сплошная	У такой обрешетки ширина щели между ее частями составляет всего 10 мм. Свободное пространство необходимо для того, чтобы избежать деформации деревянных элементов, которые могут менять свои физические параметры из-за колебаний влажности и температуры. В данном случае при строительстве кровли для конструирования обрешетки используются фанера, ДСП, ОСБ и подобные материалы. Для профлиста практически не применяется.
Разряженная	У такой обрешетки самый широкий шаг – 50-75 см, но может быть и больше.

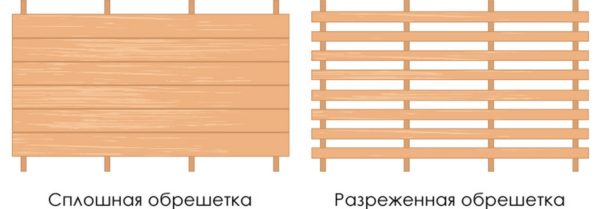

Сплошная и разреженная обрешетка

Монтаж обрешетки производится после укладки гидроизоляционного и пароизоляционного материалов, которые будут защищать и кровлю от воды и собирать излишки влаги с поверхности утеплителя.

Эта деталь крыши может быть и двухслойной, когда поверх первой обрешетки снова монтируются рейки или доски, которые будут называться контробрешеткой. В этом случае нижняя обрешетка обычно делается разряженной, а верхняя – сплошной или с обычным шагом. Детали контробрешетки монтируются перпендикулярно элементам ранее выполненной обрешетки. Двухслойная обрешетка может быть использована, если есть необходимость положить толстый слой утепляющего материала.

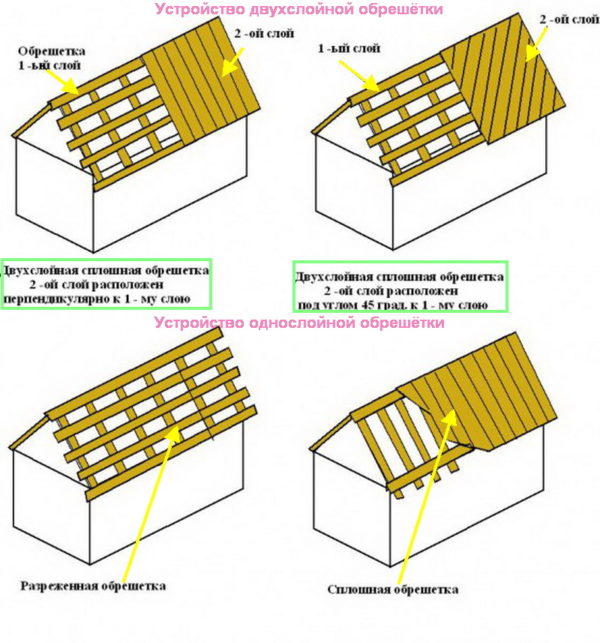

Из разнообразия обрешёток под профнастил в индивидуальном строительстве чаще всего используют однослойную разреженную конструкцию

Как выбрать шаг?

На ширину зазоров между элементами обрешетки влияют:

• тип кровельного материала;
• толщина профлиста;
• форма кровли и угол ее наклона;
• климатические условия;
• роза ветров;
• прочие характеристики здания.

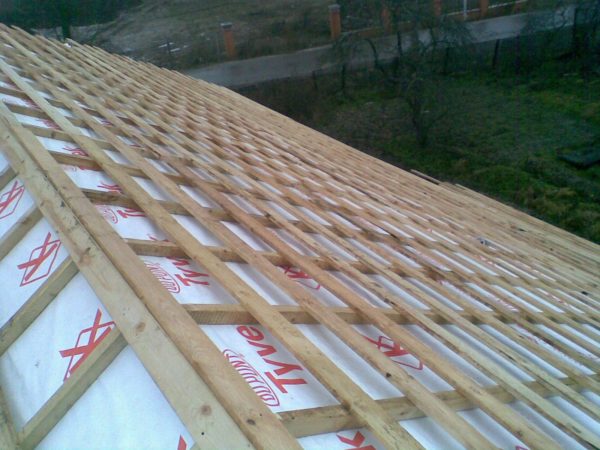

Выбор шага обрешетки

Самое главное – смотреть на толщину используемого профнастила, а также на угол наклона кровли. Согласно СНиП, если угол наклона ската не превышает 15 градусов, то крышу лучше «зашить» сплошной обрешеткой. В этом случае исключения могут быть допущены только для металлических конструкций, отличающихся большей прочностью, нежели деревянные. И то – даже в этом случае шаг не может превышать 40 см. Если уклон ската составляет 15-20 градусов, то обрешетка часто делается из деревянных элементов и имеет шаг около 30-65 см. При уклоне более 20 градусов шаг может составлять даже 1 м, но этот вариант подойдет только в случае, если профнастил сам по себе отличается высокой прочностью и отличным качеством. Ориентироваться при выборе варианта можно по таблице, приведенной на рисунке ниже.

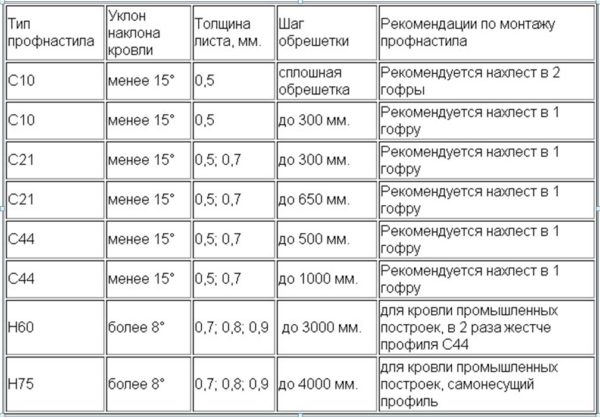

Рекомендации по монтажу профнастила

На заметку! Как правило, при покупке профнастила можно почитать информацию непосредственно о каждом типе материала – производители предоставляют полную информацию о продукте, и рекомендуемые требования к укладке материала также будут присутствовать.

Требования к материалу

В частном строительстве обрешетка изготавливается обычно из дерева. Следует остановить свой выбор на ели, дубе, ольхе – главное, чтобы материал был прочным. Дерево должно быть просушенным, не иметь трещин, быть максимально ровным и аккуратным. Перед монтажом оно покрывается составами-антисептиками и препаратами против гниения.

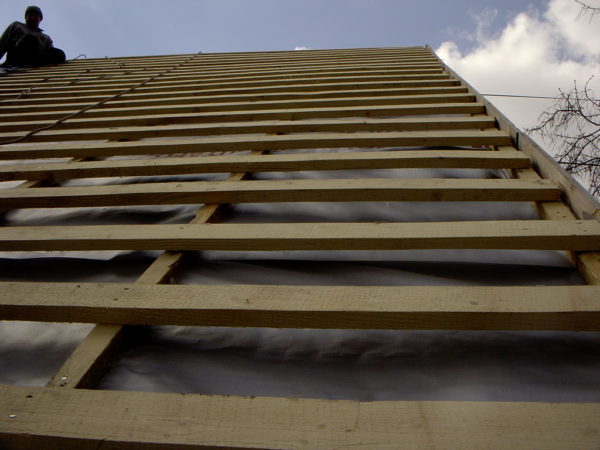

Как правило, обрешетку делают из дерева

Для расчета необходимого количества дерева нужно знать такие показатели как ширина и длина ската кровли и непосредственно определить сам шаг. Далее используются самые элементарные математические подсчеты. Важно помнить, что вдоль карниза и конька обязательно прибиваются доски, а уже от них начинается отсчет шага. А в области труб, вентиляционных окон и прочих дополнительных элементов обрешетка должна быть усиленной.

На заметку! При подсчете количества дерева требуется учитывать, что часть материала может быть выброшена в виде обрезков. Поэтому к подсчитанному количеству требуется прибавить около 8-15% запаса.

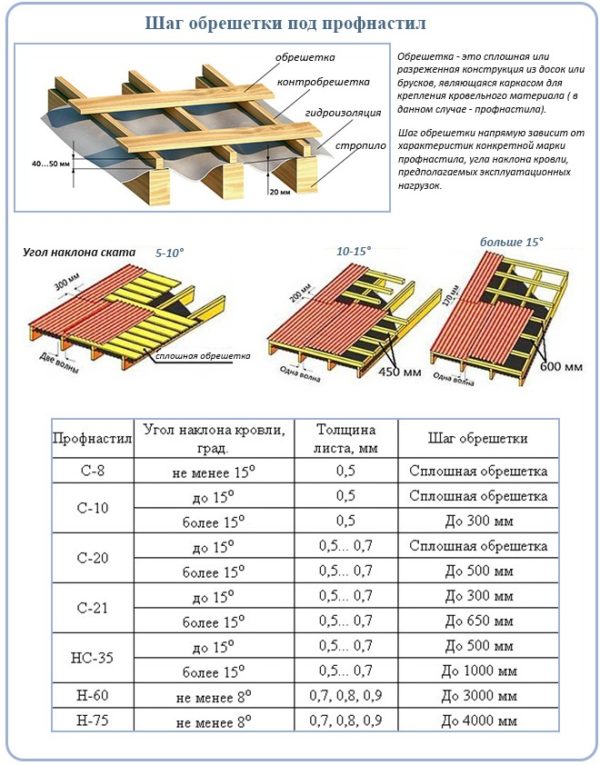

Требования к обрешетке под профнастил

Что касается профнастила, то лучше купить материал с высотой гофры 35 мм и толщиной около 0,6-0,7 мм. Это оптимальный вариант с хорошим соотношением «цена-качество-прочность-надежность». Он обойдется дороже, чем профлист из более тонкой стали, но зато без проблем выдержит среднестатистические нагрузки, приходящиеся на крышу. При использовании профнастила с меньшей высотой профиля обрешетку придется делать с минимальным шагом или сплошную, иначе материал не прослужит долго и деформируется.

Цены на доски строительные

Доски строительные

Калькулятор. Материалы для обрешетки

Перейти к расчётам

Монтаж обрешетки

Шаг 1. Первым делом необходимо произвести все предварительные расчеты и закупить необходимый материал. Расчеты требуется делать максимально точными, чтобы избежать покупки излишнего количества материала. Но и меньше покупать не стоит – необходимо брать с запасом. Измеряются длина и ширина ската, после чего каждое из значений нужно разделить на выбранный шаг обрешетки. К этому количеству также нужно прибавить материал, который будет использоваться для создания обязательной сплошной обрешетки в области дымоходов и других подобных элементов. Весь материал должен быть обработан антисептиком и влагоотталкивающими веществами перед использованием – это убережет дерево от гниения, поражения плесенью и рядом паразитов.

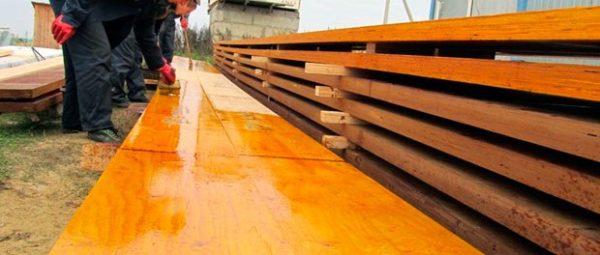

Обработка древесины

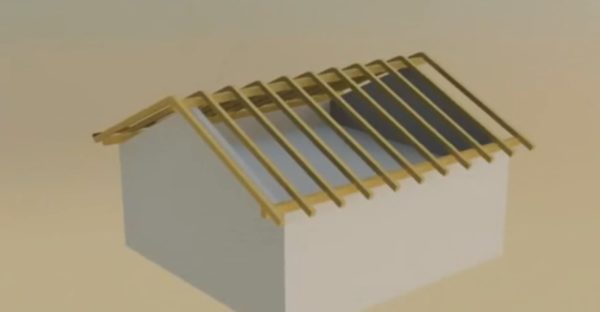

Шаг 2. Требуется собрать все основные элементы каркаса кровли. То есть конек, стропила уже должны быть на месте, так как обрешетка и другие элементы монтируются непосредственно на них.

Далее собираются элементы каркаса

Шаг 3. После этого нужно уложить гидроизоляционный материал. Фиксация этого материала производится при помощи строительного степлера и скоб.

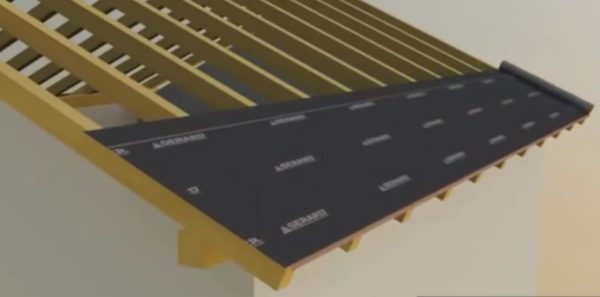

Укладка гидроизоляции

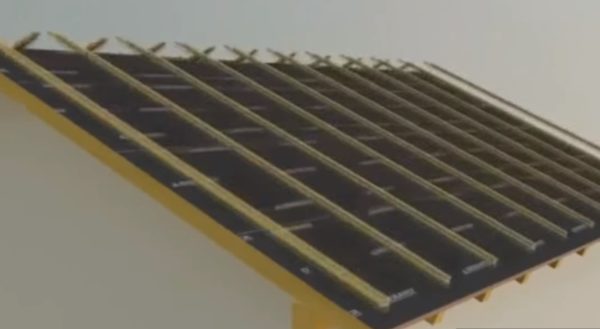

Шаг 4. Далее также нужно закрепить небольшие бруски 50х50 мм, которые прибиваются к стропилам. Кстати, за счет этих брусков и будет обеспечен тот самый вентиляционный зазор, который необходим для профлиста.

Крепление брусков

Шаг 5. В области конька необходимо проложить дополнительную полосу гидроизоляционного материала, которая будет закрывать коньковую часть и защищать ее от воды.

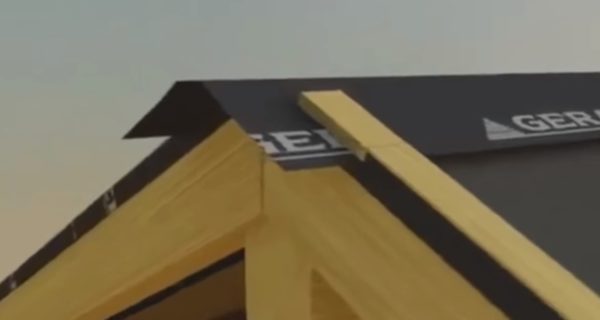

Гидроизоляция коньковой части

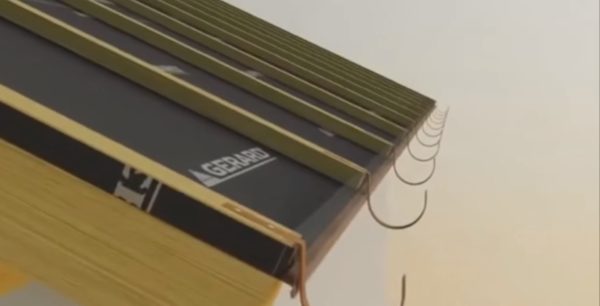

Шаг 6. Вдоль карниза необходимо закрепить крюки для монтажа водоотводящего желоба.

Крюки для монтажа водоотводящего желоба

Шаг 7. Далее можно приступать к монтажу самой обрешетки (контробрешетки). Доски крепятся к ранее прибитым брускам при помощи саморезов. Первыми устанавливаются элементы возле карниза, далее с определенным шагом – остальные части обрешетки.

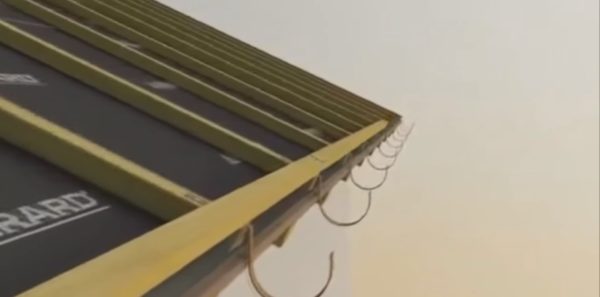

Монтируется обрешетка

Шаг 8. Для удобства на бруски можно нанести разметку, обозначающую шаг обрешетки. Или же можно воспользоваться бечевкой.

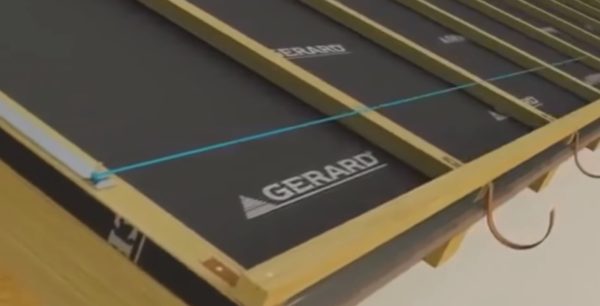

Использование бечевки

Шаг 9. Крепление досок нужно производить гвоздями или саморезами длиной в три раза больше, чем толщина используемой для обрешетки доски. В противном случае конструкция не выдержит ветровой нагрузки. Если обрешетку нужно сращивать по длине, то стыки должны быть расположены на опоре, в роли которой выступает брусок, закрепленный ранее на стропилах, к которому крепится непосредственно обрешетка. Не рекомендуется соединять параллельно два рядом расположенных ряда, то есть стыки требуется располагать, например, в шахматном порядке. Так кровля будет надежнее.

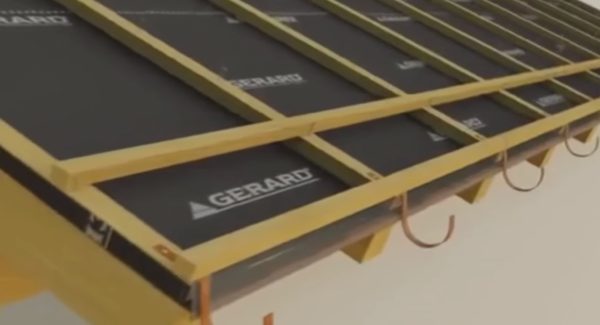

Стыки между брусками должны с каждым рядом смещаться

Шаг 10. Вдоль конька также нужно закрепить бруски обрешетки.

Бруски крепятся вдоль конька

Внимание! Доска, которая крепится вдоль карниза, должна быть толще, чем остальные, используемые для создания обрешетки.

Крепление профнастила

После того как обрешетка была смонтирована, можно приступать к креплению непосредственно самого профлиста к ней. Листы требуется обязательно закреплять специальными саморезами, имеющими резиновую прокладку. Подсчитать количество крепежных элементов не сложно – достаточно помнить, что на 1 м² должно приходиться не менее 5 единиц саморезов.

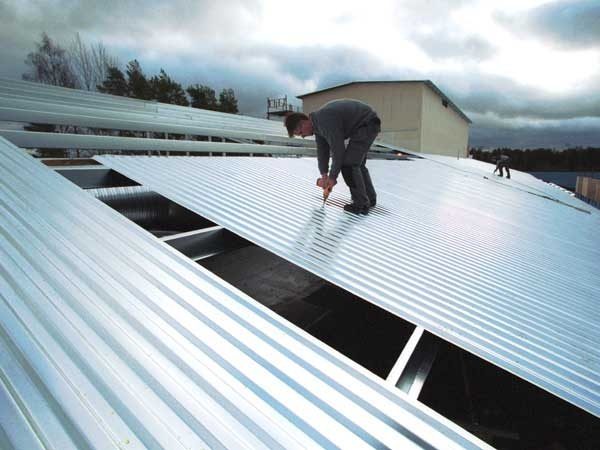

Монтаж профнастила на металлическую обрешетку

Укладывать листы нужно снизу вверх так, чтобы верхний лист прикрывал краем нижний. Тогда излишки влаги не будут задерживаться на стыках, а будут стекать с кровли. Ширина нахлеста зависит от угла наклона кровли. Стыки листов промазываются битумной мастикой, которая обеспечит необходимый уровень гидроизоляции.

Таблица. Ширина нахлеста между листами профнастила.

Угол ската	Параметры нахлеста
Менее 15 градусов	В этом случае нахлест требуется сделать не менее 20 см по длине материала, а по ширине – не менее двух волн.
15-30 градусов	При таком угле наклона нахлест делается в 15-20 см, в этом случае нужно ориентироваться на ширину гофрированной части листа.
Более 30 градусов	Оптимальная ширина нахлеста – 10-15 см.

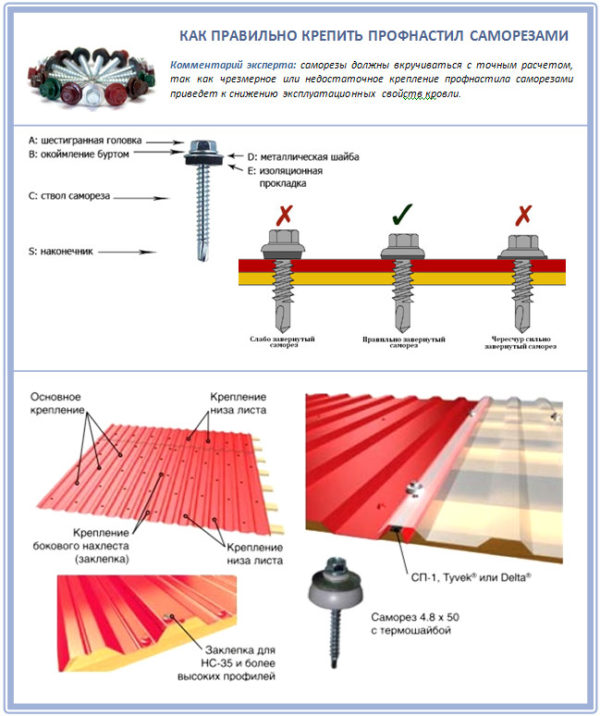

Требования к кровельным саморезам для профнастила

По краям ската кровли устанавливается торцевая планка, от свеса к коньку. При необходимости наращивания планки ее отрезки нужно укладывать с нахлестом друг на друга не менее 5-10 см. Притом она должна закрывать хотя бы одну волну профлиста.

Также не стоит забывать, что необходимо установить и коньковую планку, которая закроет стык двух скатов крыши. Нахлест при необходимости наращивания длины в этом случае должен составлять не менее 10 см, а стыки промазываются битумной мастикой. Между коньковой планкой и профнастилом в этой части кровли дополнительно прокладывается утепляющий материал.

Цены на различные виды кровельных коньков

Конек кровельный

Видео – Обрешетка крыши под профнастил

Обрешетка – один из важных элементов кровельной системы. Отказываться от нее в пользу экономии материала и удешевления строительства ни в коем случае нельзя – это грубейшее нарушение всех норм и впоследствии может привести к необходимости капитального ремонта кровли в ближайшее время. Сделать ее не так уж дорого и сложно, как кажется на первый взгляд.

Как сделать обрешетку под профнастил на крышу — устройство и расчет (фото, видео)

Профлист считается практичным, функциональным материалом, который позволяет в короткие сроки перекрыть крышу. Высокая механическая прочность, устойчивость к коррозии и другим внешним воздействиям делает это недорогое покрытие лидером в малоэтажном жилом и производственном строительстве. Так как профнастил достаточно прост в монтаже, он часто используется при сооружении кровли своими руками. Этот процесс не вызывает никаких сложностей, если грамотно выполнить устройство основания для кровельного материала. В этой статье мы расскажем, как правильно делается обрешетка под профнастил, как сделать расчет шага между рейками, а также выбрать долговечный материал.

Содержание статьи

Выбор материала

Обрешеткой называют основание, на которое настилают кровельный материал, изготовленное из деревянных реек или металлопрофиля, уложенных перпендикулярно стропильным ногам. Она равномерно распределяет нагрузку на стропильные ноги, предотвращая деформацию поверхности крыши. Профлист монтируется на сплошную или решетчатую обрешетку в соответствии с техническими характеристиками материала. Для изготовления этого элемента стропильной системы используют:

• Древесину. Натуральное дерево является наиболее распространённым материалом, из которого изготавливается обрешетка под профнастил. Оно легкое, прочное, благодаря чему позволяет создавать прочные, надежные конструкции. Устройство основания из дерева выполняется при помощи необрезной или обрезной доски шириной 150 мм и толщиной 40-50 мм. Недостаток деревянного основания заключается в том, что древесина горит, при контакте с водой гниет, постепенно теряя прочность. Чтобы продлить срок эксплуатации, доски обрабатывают огнебиозащитой.
• Металл. В производственном строительстве для организации основания под профнастил часто используют металлопрофиль. Металлические конструкции не имеют ограничения по длине, а также обладают большей прочностью при меньшем весе. Устройство основания из металла позволяет увеличить шаг между элементами до 1-1,5 м. Металлические элементы при контакте с водой со временем покрываются ржавчиной, постепенно деформируясь. Однако, срок эксплуатации основания из металла больше, чем у деревянных конструкций.

Виды оснований для настила кровельного материала

Виды профнастила

Важно! Устройство кровли из профлиста начинается с настила обрешетки. Чтобы определить, материал, оптимальное сечение элементов и шаг между ними, нужно сделать расчет. Вычисления основываются на определении нагрузки, которая передает на основание крыши кровельный пирог.

Расчет шага

Профлист считается прочным, легким, устойчивым к механическим повреждениям материалом, жесткость которого увеличивают дополнительные вертикальные ребра жесткости. Чем больше высота волны профнастила, тем выше его несущая способность. Как правило, обрешетка имеет простое устройство, которое зависит от типа и веса материала, а также от площади и угла наклона ската. Шаг обрешетки под профнастил регламентируется строительными нормами, расчет выполняется, исходя из уклона крыши:

1. Если уклон крыши составляет 15 градусов или меньше, для профнастила монтируется сплошная обрешетка. Для кровельного материала, относящегося к несущему типу, допускается решетчатая конструкция с шагом до 400 мм.
2. Если угол наклона скатов кровли находится в пределах 15-30 градусов, шаг между элементами обрешетку должен составлять 300-650 мм. Это наиболее распространённое устройство основания для настила профлиста, которое подходит для большинства крыш.
3. Если уклон крыши превышает 30 градусов, шаг между элементами обрешётки для настила профлиста можно увеличить до 100 см.

Рекомендованный шаг основания для основных марок профлиста

Схема расположения реек обрешетки

Обратите внимание! Несущий профнастил, который обладает повышенной жесткостью, с высотой волны свыше 80 мм монтируется на обрешетку с шагом до 300-400 см, если угол наклона ската крыши превышает 8 градусов.

Правила монтажа

Чтобы понять, какая обрешетка потребуется для монтажа профлиста, необходимо определиться с видом материала. Несущие и универсальные марки с высотой волны от 35 мм, изготовленные на основе листа оцинкованной стали толщиной 0,6-0,7 мм, настилают на основание с шириной шага 1-1,5 м. При этом несущая способность такой крыши будет составлять 600 кг, благодаря чему ее можно легко обслуживать. Более дешевый стеновой профнастил с высотой волны менее 21 мм требует обустройства более надежного сплошного основания, так как листы кровельного материала не обладают достаточной прочностью, чтобы не деформироваться под весом снега. Обрешетка под профнастил организуется в соответствии со следующими рекомендациями:

• Обрешетка крепится к рейкам контробрешетки, которые устанавливаются вдоль стропил и фиксируют гидроизоляционный материал.
• Лучшими крепежными элементами для деревянной конструкции считаются гвозди, а для металлической – саморезы.
• Монтаж обрешетки под профнастил начинают всегда снизу вверх. Первая доска, которая крепится вдоль карниза кровли называется основная. Она изготавливается из брусков с большей толщиной.
• Рейки обрешетки должны располагаться строго горизонтально. Чтобы избежать «перекосов», опытные мастера на необходимой высоте натягивают трассировочный шнур.
• Каждая рейка обрешетки крепится к стропильной ноге двумя гвоздями или саморезами для предотвращения выворачивания бруска под воздействием интенсивных нагрузок.

Устройство кровли из профнастила

Устройство обрешетки

Опытные мастера обращают внимание, что, если длина кровли больше, чем максимальная длина имеющегося металлопрофиля или рейки, можно сделать обрешетку из составных элементов. Однако, в этом случае запрещается соединять рейки соседних рядов на одной стропильной ноге.

Видео-инструкция

Обрешетка на крыше под профнастил: материалы и технология

При кажущейся простоте монтажа профнастила на крышу этот процесс требует особого подхода к решению такой задачи, как подбор обрешетки и правильная ее установка. Обрешетка под профнастил подбирается с учетом кровельного материала, точнее, параметров его профиля, который собой представляет трапецию разной высоты и ширины. Сюда добавляют толщину металлического листа, из которого профлист изготовлен.

Так как кровля подвергается достаточно серьезным нагрузкам со стороны атмосферных осадков, то в качестве кровельного материала применяются профилированные листы с большими размерными параметрами. Хотя многое будет зависеть от угла наклона кровли. Чем он больше, тем меньше давление, соответственно, можно использовать материал с меньшими размерами профиля.

К выбору обрешетки под профнастил можно добавить и такой критерий, как назначение крыши. Если сооружается конструкция основного дома, то не стоит экономить. Если возводится крыша беседки, террасы, то можно использовать для покрытия листы с меньшими размерными параметрами, учитывая угол ската конструкции.

Разряженная обрешетка под профлисты

Материал для обрешетки

Обрешетка – основа, на которую настилается кровельный материал. Укладывается она поперек стропильной системы. Основное назначение – равномерно распределить нагрузки от кровельного покрытия и атмосферных осадков на стропильные ноги. Есть два типа обрешетки: сплошная (без зазоров) и разряженная. Для профнастила используется второй вариант, потому что материал достаточно жесткий, он под собственным весом не прогибается.

Касаемо материала для обрешетки, чаще используют пиломатериал: доски или реек, металлические профили (чаще стальной уголок).

• Древесина. Положительной характеристикой материала является небольшой вес, высокая прочность. Под профнастил обычно укладывается обрешетка из обрезной или необрезной доски толщиною 30-50 мм, шириною 100-150 мм. Использовать доски шириною более 150 мм не рекомендуется. В течение длительного срока эксплуатации под действием внешних факторов (изменяющихся влажности, температуры) они начинают коробиться в поперечнике.
• Металл. Вариант дорогой, более надежный, с большим сроком эксплуатации.

Металлическая обрешетка на крыше под профилированные листы

Расчет обрешетки под профилированные листы

Монтаж обрешетки под профнастил можно выполнять только после точного расчета шага укладки элементов каркасной системы. От размеров профиля кровельного материала и толщины исходного сырья зависит вес профлиста. Чем больше размеры, тем выше вес. К примеру:

• С21 – высота профиля составляет 21 мм. При толщине материала 0,5 мм вес 1 м² составляет 5,4 кг. Толщина 0,7 мм вес увеличивается до 7,4 кг.
• НС114 – высота волны 114 мм. Толщина 0,8 м – вес 14 кг.

Сравнивая даже две марки, можно увидеть, что при практически одинаковой толщине используемого листа, вес 1 м² у последнего в два раза больше. То есть, нагрузка от профнастила на обрешетку увеличивается в зависимости от параметров профиля. Но тут есть другой момент. Чем больше профиль, тем мощнее сам кровельный материал в плане несущей способности. У марки С21 этот показатель равен 100-200 кг/м² в зависимости от расстояния между опорами, у Н114 600-750 кг/м².

Напрашивается вывод, что, используя профнастил с большим профилем, можно увеличить шаг обрешетки, тем самым, сэкономив на приобретении пиломатериала. Но это мнимая экономия, потому что профнастил с большим профилем стоит дороже. Поэтому расчет обрешетки под профнастил производится с учетом угла наклона кровли.

Уклон ската крыши

Почему шаг обрешетки под профнастил зависит от угла наклона крыши. Дело в снеговой нагрузке, которой зимой подвергается кровельный материал. Чем меньше угол, тем больше снега налипает к крыше, тем плотнее он становиться. Значит, увеличивается его вес, который в плоской кровле давит практически перпендикулярно настилу. Это максимальные нагрузки. Увеличивая уклон ската, уменьшается угол действия нагрузки, что приводит к снижению ее самой. На фото ниже хорошо видно, что давление на кровлю меньше, чем вес снежной массы, давящей вертикально. Чем больше угол, тем давление на кровельный материал будет уменьшаться.

Как действует нагрузка от снега на кровлю дома

Поэтому в СНиПах обрешетка под профнастил, а точнее ее шаг, оговаривается с учетом именно угла ската крыши.

Марка профнастила	Угол ската крыши, градус	Шаг обрешетки (максимальный), м
С21	до 15	0,3
	больше 15	0,65
С44	до15	0,5
	больше 15	1
НС35	до 15	0,5
	больше 15	1
Н60	больше 8	3
Н75	больше 8	4

Из таблицы хорошо видно, что несущая способность материала при выборе шага обрешетки играет важную роль. Чем больше профиль, тем больше расстояния между элементами каркаса.

Расчет количества элементов обрешетки

Требуемое количество обрешетки под профнастил рассчитывается по скатам отдельно. К примеру, двускатная крыша, длина карниза которой равна 10 м, длина ската 5 м. Кроме размеров в  основу расчета берется расстояние между элементами обрешетки (шаг монтажа). Если это 1 м, то на таком скате должно разместиться 6 рядов, длина каждого 10 м. Получается 60 м – общая длина досок, используемых в сооружении обрешеточного каркаса. К данному значению прибавляется 10% на подгонку и отходы. На крышу уйдет 120 м.

Правила монтажа

Устройство обрешетки под профнастил – это сооружение каркаса, элементы которого располагаются перпендикулярно стропильным ногам. Необходимо добиться, чтобы обрешетка создавала единую ровную плоскость, поэтому ее элементы обязательно выставляются в одной плоскости между собой.

Оптимально, если стропила, точнее плоскости их верхних торцов, будут располагаться в одной плоскости. Поэтому опытные мастера собирают стропильную конструкцию так, чтобы они создавали в плане ската одну ровную поверхность. А уже внутри нее устанавливаются доски обрешетки.

Монтаж обрешетки на контробрешетку

Если стропила не были выставлены, значит, придется выставлять доски.

1. Первые доски набиваются по карнизу свеса кровли. Концы соседних элементов обязательно стыкуют на одной стропильной ноге. Строго выдерживается уровень по горизонтали, с подкладыванием тонких дощечек при пониженном расположении досок, если элемент выступает за пределы требуемого уровня, то стропила, на которые он упирается, стесывают до необходимой толщины.
2. Точно также набиваются элементы обрешетки у конькового бруса.
3. Затем между двумя уложенными рядами через каждые 2-3 м натягиваются прочные нити, создающие плоскость монтажа обрешетки под профнастил.
4. Укладываются и крепятся к стропилам промежуточные элементы. Расстояние между ними рассчитывается заранее с учетом выбранной марки кровельного материала.

Если кровля сооружается в виде утепленной конструкции. То есть, для сооружения используются теплоизоляционные и защитные материалы, элементы обрешетки укладываются на контробрешетку. Последняя – рейки сечением 50х50 мм, устанавливаемые на стропильные ноги, к ним производится крепление саморезами.

Контробрешетка предназначается для создания вентиляционного зазора между профлистами и кровельным пирогом. Элементы обрешетки укладываются на нее точно так же, как на стропильную систему.

Внимание! Крепежные изделия для обрешетки из дерева под профнастил выбираются с учетом толщины пиломатериала. Гвозди или саморезы должны быть длиннее толщины досок вдвое. Такое крепление считается оптимальным.

Длина гвоздя должна быть в два раза больше толщины доски или рейки

Требования к пиломатериалам

На что необходимо обратить внимание, выбирая доски для обрешетки под профилированные листы.

1. Влажность пиломатериалов не должна превышать 18%. Влажная древесина в процессе естественного усыхания начнет деформироваться. Это негативно скажется на кровельном покрытии.
2. Предпочтение лучше отдать доскам с минимальным количеством сучков и других дефектов. Такие изъяны снижают несущую способность пиломатериала.
3. Деревянные изделия покрываются антисептиками, антипиренами. Первые защитят от плесени, грибков, вторые повышают противопожарные свойства.
4. Старайтесь выбирать доски и рейки ровные, без коробления. Это упростит монтаж без дополнительных операций, связанных с подгонкой.

Рекомендуем к просмотру видео:



Обрешетка под профнастил шаг обрешетки и монтаж

Как правильно сделать обрешетку под профнастил

Одним из вариантов отделки фасада здания, является использование профнастила. Обычно при решении вопроса, какой материал выбрать для покрытия крыши, выбирают именно профнастил, так как это надежный, прочный и доступный материал, что имеет невысокую стоимость.

Этот материал также может использоваться и для выполнения отделки стен, чаще всего этот вариант выбирают для торговых павильонов, офисов или складов, но таким образом, можно обновить или реконструировать и частный дом.

Профнастил является доступным материалом, монтаж которого достаточно простой и выполнить все работы по его установке можно своими руками.

Для того чтобы отделывать стены здания, используют профнастил с небольшой высотой профиля, обычно она составляет 2 сантиметров. Для покрытия крыши, можно брать материал и с более высоким профилем.

Если взять профнастил с более высоким профилем, то здание будет выглядеть громоздким и некрасивым. Толщина таких листов может быть разной, но для обшивки стен будет достаточно материала толщиной 0,5-0,6 мм. Использование более тонких листов нецелесообразно, так как они непрочные, а использование более толстых листов, сказывается на их цене и увеличивает стоимость материала.

Этапы монтажа обрешетки под профнастил

1. Расчет потребности пиломатериала

Для того, чтобы правильно рассчитать количество бруса. надо обмерить длину и ширину ската (в метрах). Поделив эти величины на шаг обрешетки, вы получите необходимый метраж пиломатериала. Не забудьте учесть дополнительные метры для устройства дополнительной обрешетки под конструктивные элементы: конек, крепление профнастила в местах примыкания кровли к слуховым окнам, вентиляционным и дымовым трубам и т.д.

2. Заготовительные работы, закупка и подбор доски

Выбирайте доску просушенную, без следов коробления. Лучшие породы дерева для обрешетки по соотношению цена — качество – хвойные (ель, сосна).

3. Обработка дерева антисептиком и антипиреном

Поскольку обрешетка эксплуатируется в условиях повышенной влажности, то существует угроза поражения деревянных элементов различными микроорганизмами и грибком. Чтобы исключить такую возможность, все деревянные конструкции обрабатываются антисептическими составами.

Кроме этого правила пожарной безопасности требуют обрабатывать древесину антипиренами: такая обработка будет препятствовать распространению огня.

В настоящее время существуют составы, объединяющие в себе свойства этих двух составов. Такой вариант обработки предпочтительнее: вы экономите силы и время.

Обрешетку можно обрабатывать после монтажа. Но удобнее все же провести обработку до сборки конструкции: в этом случае у вас будет гарантия, что ни один участок деревянных конструкций не остался без пропитки.

4. Монтаж и устройство конструкции

Обрешетка монтируется поверх паро-влагозащитной изоляции:

• разметьте местоположение брусьев и укрепите верхние (возле конька) и нижние поперечные элементы:
• если вы крепите брусья к дереву – воспользуйтесь строительными гвоздями;
• если основание под обрешетку бетонное или цементное – крепите дюбелями ;
• при наличии в местах крепления металлических деталей используйте саморезы.

Основная доска обрешетки, которую вы крепите внизу параллельно карнизу, имеет толщину больше, чем остальные элементы. Толщина ее зависит от высоты профиля и длины крепежа, которым крепится внешняя сторона кровельного материала. По торцам крыши устанавливаются ветровые доски, поверхность которых должна находиться выше остальных элементов обрешетки на высоту профиля.

Остальные детали обрешетки устанавливаются снизу вверх. Для контроля параллельности брусьев натягивайте предварительно веревку, используя деревянный шаблон.

Минимальный уклон крыш с кровлей из профнастила

Конструкция скатной крыши, сечение элементов ее стропильной системы, а также способ монтажа кровельного покрытия

Что из себя представляет рубероид

Рубероидом называют изоляционный материал, который состоит из следующих слоев:

• кровельный картон;
• легкоплавкий битум;
• специальная посыпка;
• тугоплавкий битум.

Мифы об использовании рубероида

Сухой проветриваемый рубероид никогда не загниет.

Многие считают, что он только отрицательно влияет на обрешетку, особенно когда находится под каким-либо кровельным материалом. Его просто временно настилают, а потом снимают, перед монтажом шифера или черепицы.

Однако это заблуждение. Если обеспечить к рубероиду постоянный приток свежего воздуха, то ничего гнить не будет.

Кроме того, вентиляция способна устранить неприятный запах от такого гидроизолятора во время его сильного нагревания на солнце.

Несмотря на многие заблуждения, укладка профнастила на рубероид имеет и свои минусы:

1. Под слоем металла в жаркую погоду рубероид очень сильно нагревается, что приводит к испусканию им различных ядовитых эфиров. Находиться в таком помещении (например, летней комнате на чердаке) категорически запрещено.
2. Срок годности рубероида гораздо меньше, чем у профнастила.
3. Образование и накопление конденсата (особенно при неправильном проветривании).

Итак, из всего вышесказанного можно сделать вывод, что профнастил на рубероид укладывать можно. Все недостатки несущественны по сравнению с преимуществами — невысокой стоимостью и простотой применения.

Чтобы избавиться от недостатков, нужно выбрать качественный материал, использовать качественные крепежные элементы и выполнить монтаж в соответствии со всеми правилами, о которых речь пойдет немного ниже.

Обрешетка под профлист виды и особенности конструкции в зависимости от уклона

Существуют два основных типа обрешетки, используемых при строительстве жилых зданий — это сплошная и разреженная. Устройство сплошной обрешетки определяется уже самим ее названием — доски или брусья в ней монтируются вплотную друг к другу. Обычно для экономии материала сплошную обрешетку выполняют из доски.

В разреженной обрешетке, бруски устанавливаются перпендикулярно стропилам с определенными промежутками. Эти промежутки и есть, так называемый, шаг обрешетки под профнастил. Он зависит от высоты волны или трапеции профнастила, которые определяют его собственную несущую способность.

Обрешетка для стенового профнастила С21: 1 — контробрешетка, 2 — профилированный лист, 3 — шаг обрешетки

Например, шаг обрешетки под профнастил С21 должен быть не менее 300 мм при сравнительно небольшом уклоне в 7-8°. При этом, чем больше угол наклона, тем больше шаг и тем меньшей несущей способности должен быть профнастил. В частности, обрешетка под профнастил С-21 при угле наклона кровли более 15° должна быть с шагом 650 мм, что более чем в два раза больше по сравнению с предыдущим случаем.

В приведенной ниже таблице указаны данные по необходимому расстоянию между досками для наиболее популярных марок профнастила и для двух вариантов уклона.

Обрешетка под профнастил — размеры шага в зависимости от уклона и марки профилированного листа

Уклон кровли, град.

Толщина профнастила, мм

Расчет обрешетки под профнастил производится на основании планируемого уклона и марки профлиста. Кроме того, в обязательном порядке учитываются коэффициенты ветровых и снеговых нагрузок для местностей с особыми условиями эксплуатации. В частности, для местностей с частыми и сильными ветрами рекомендуется значительно уменьшать шаг обрешетки, вплоть до двукратного его сокращения.

Стоит учитывать, что обрешетка для профлиста — это только верхний слой кровельного пирога, к которой непосредственно и крепится профнастил. Помимо нее существует еще и, так называемая, контробрешетка.

Она выполняется из бруса толщиной 30-40 мм и служит для создания вентиляционного зазора под листами кровельного покрытия. Бруски контробрешетки крепятся поверх уложенной на стропила пароизоляции вдоль стропильных ног, и уже к ним крепится сама обрешетка.

Чем отличаются обрешетка и контробрешетка крыши

На первый взгляд, особенно для неопытного застройщика, особой разницы в этих элементах стропильной системы нет. Однако, на деле функционально они совершенно разные: сплошная либо разряженная обрешетка это основание под кровельное покрытие.

• В сплошной – доски укладывают вплотную. Допустимый зазор не может превышать десяти миллиметров. Такое основание подходит для малоуклонных крыш с покрытием из битумной черепицы, шифера или профнастила.
• В случае разреженной обрешетки брусья (50 на 50 или 60 на 60) укладывают с шагом, подходящим для фиксации выбранного кровельного покрытия. Разряженная обрешетка более экономичная, так как при монтаже используется меньше материала. Такое основание подходит под шифер и черепицу.

Контробрешетка же отвечает за вентиляцию кровельного пирога. За счет особым образом набитых контрреек небольшой толщины между слоем гидроизоляции и покрытием кровли формируется пространство, где циркулирует воздух. Он отводит избыточное количество влаги, образовавшееся в кровельном пироге. К тому же благодаря им слои гидро- и пароизоляции прилегают более плотно.

На заметку
Бруски контробрешетки набивают непосредственно на стропила с тем же шагом укладки, что и стропила, поверх гидроизоляции и пароизоляционной пленки (в случае теплой кровли).

Установка контрреек особо важна при устройстве сплошного настила, поскольку это единственная возможность обеспечить качественную вентиляцию кровли.

Монтаж кровли из профнастила, соблюдение техники безопасности

Монтаж кровли из профнастила на фото

Во время перемещения по листам (при монтаже) необходимо надевать мягкую обувь, наступать только в прогиб волны профнастила в тех местах, где расположена обрешетка. Укладывая профнастил кровельный – крепление выполняют кровельными саморезами, ввинчивая их в спад волны.

Для предотвращения возникновения коррозии такие места, как сколы, срезы, повреждения защитного покрытия необходимо обработать специальной эмалью для полимерных покрытий от компании AkzoNobel.

Кромки листов могут оказаться острыми, поэтому, выполняя работу, всегда пользуйтесь перчатками.

Крепление профнастила на кровле

Образовавшаяся стружка, при вкручивании саморезов, аккуратно удаляется щеточкой, так как они подвержены  ржавлению и могут испортить покрытие крыши.

При выполнении любых работ помните о необходимости соблюдения правил ТБ и охраны труда.

Изделия с защитной пленкой запрещается эксплуатировать после монтажа. Пленка должна сниматься в процессе монтажа, чтобы избежать ее «спекания» с полимерным покрытием.

Монтаж кровли из профнастила

Если образовались загрязненные участки покрытия, то попробуйте очистить их мягкой щеткой и промыть слабым мыльным раствором.

Техника безопасности при выполнении работ

Строго запрещено применять углошлифовальные машины с абразивными кругами (другими словами — «болгарки») потому, что прожигается не только полимерное покрытие профнастила, но и сам цинк, после чего инициируется процесс коррозии металла.

Устройство кровли из профлиста по деревянной обрешетке

Как вы уже знаете шаг обрешетки под профнастил зависит от некоторых условий: марки монтируемого листа, уклона, максимально возможных нагрузок и особенностей региона. Структура кровельного пирога должна подбираться в соответствии с назначением постройки

Если здание будет жилым, то важно использовать теплоизоляционные продукты, так как это позволит избежать множества минусов металлических поверхностей, например, низкую звукоизоляцию и высокие теплопотери

Итак, теперь давайте посмотрим, как правильно сделать обрешетку под профнастил.

Монтаж обрешетки под профнастил должен начинаться с подготовительного процесса

На этом этапе важно подготовить все необходимые инструменты и материалы, дабы в дальнейшем экономить свое собственное время. Кроме этого, обрешетка под профлист должна обрабатываться защитными составами за долго до начала работ, ведь дерево обязано быть сухим

• После возведения стропильных ног поверх них натягивается пароизоляционная мембрана. Стоит отметить, что нельзя давать большую натяжку, так как в процессе эксплуатации такой ковер может порваться. В качестве крепежных элементов чаще всего используется строительный степлер или толевые кнопки.
• Далее создается контробрешетка. Основными ее элементами являются небольшие бруски, устраиваемые параллельно стропилам.
• После контробрешетки идет сама обрешетка. Здесь все будет зависеть от используемого материала. Если лист металла не имеет хорошей жесткости, то шаг элементов будет минимальным или вовсе сплошным. Расстояние между обрешеткой и контробрешеткой выбирается индивидуально и зависит от применяемых пиломатериалов.
• Не забывайте, что обрешетка начинается от карнизного свеса и заканчивается коньком. В данных узлах должна укладываться доска. Ее толщина должна превышать рядовые элементы, ведь она придает конструкции надежность и устойчивость.

Далее крыша оборудуется всеми необходимыми слоями, а именно: подстилкой (при необходимости), теплоизоляционными плитами, гидроизоляцией и покрытием.

ВАЖНО: Создавая сплошное основание нельзя игнорировать зазоры для естественной вентиляции. Для вывода влаги из кровельного пирога оставьте где-то сантиметр между основными элементами.. Как видите, обрешетка крыши под профнастил не имеет сложных элементов и теперь вы знаете, как правильно ее сделать самостоятельно

Пользуясь этой методикой вы можете без проблем соорудить качественное основание собственными руками и при этом сэкономить солидную сумму

Как видите, обрешетка крыши под профнастил не имеет сложных элементов и теперь вы знаете, как правильно ее сделать самостоятельно. Пользуясь этой методикой вы можете без проблем соорудить качественное основание собственными руками и при этом сэкономить солидную сумму.

Назначение контробрешетки

Как уже было отмечено выше, вентиляционный зазор, сформированный контррейками, обеспечивает отведение конденсата из слоев кровельного пирога.Установка контробрешетки показана практически всем скатным кровлям. Отсутствие контрреек может стать причиной разного рода проблем:

• Разрушение утеплителя. При отсутствии вентиляционного зазора слой теплоизоляции практически всегда будет влажным, что приводит к потере его свойств, а со временем к полному разрушению.
• Разрушение стропильной системы. Конденсат, скапливающийся на брусьях при отсутствии контрреек, вызывает их гниение, а впоследствии разрушению.
• Порча кровельного материала.
• Провисание гидроизоляционного материала. Контррейка исключают даже малейшее движение гидробарьера.

Толщина обрешётки

В зависимости от типа и размеров крыши, а также шага между стропильными лагами используют пиломатериалы различной толщины.

Толщина металлической обрешётки зависит от высоты используемого П-образного стального профиля, который подбирается:

• по толщине — соразмерно длине пролётов и весу кровельного пирога — чем длиннее пролёты и больше вес, тем профиль для обрешётки должен быть толще;
• по высоте — соответственно высоте волны укрывного материала — чем больше высота волны, тем больше должна быть и высота профиля.

Таким образом, толщина металлической обрешётки будет равна высоте шляпного профиля. Немного иначе обстоит дело с дистанционными Z-профилями для беспрогонной конструкции, которые устанавливаются на ребро. В этом случае толщина металлической обрешётки равна ширине шляпки промежуточного профиля.

Толщина металлической обрешётки равна высоте используемого профиля или ширине самой шляпки C- и Z-профилей при обустройстве беспрогонной кровли

Подготовка материала для обрешетки

Если на строительную площадку были доставлены кривые или сучковатые пиломатериалы, то их перед началом монтажа необходимо подвергнуть ручной обработке. При помощи столярного рубанка или строительного инструмента нужно убрать все видимые неровности, таким образом, готовя древесину к работе. Перед тем, как из приобретенных пиломатериалов будет монтироваться обрешетка, их необходимо подвергнуть тщательной обработке. Обычно специалисты используют антисептики, которыми со всех сторон пропитывается древесина. Благодаря качественной обработке такие пиломатериалы приобретают устойчивость к влажной среде, вредным микроорганизмам и плесени, растрескиванию. В обязательном порядке нужно пропитать элементы обрешетки антипиренами, которые позволят деревянной конструкции в полной мере соответствовать требованиям пожарной безопасности.

Список источников

• stylekrov.ru
• GoldKryshi.ru
• diyroof.ru
• legkovmeste.ru
• stroykrishu.ru
• masterprofnastila.ru
• stroim-dom.radiomoon.ru

как сделать расчет, шаг монтажа, толщина и размеры правильной обрешетки

Содержание:

С помощью профлиста можно соорудить красивую и достаточно надежную крышу. В данной статье мы расскажем о том, как сделать обрешетку под профнастил на крышу и рассчитать количество материала для нее.

Характеристика профлиста

Изготавливают профнастил из прочной листовой стали, так что на выходе получается достаточно надежный кровельный материал. Чем толще сталь, тем крепче и долговечнее получается профнастил. Кроме того, на его характеристики влияет еще форма профиля и высота волны.

Выбирать шаг обрешетки под профлист следует, исходя из индивидуальных характеристик материала определенной марки, уклона скатов крыши, а также возможных нагрузок на кровлю.

По мере увеличения высоты гофры возрастает также и максимально допустимая нагрузка на материал.

Монтаж обрешетки под профнастил выполняется из струганой доски или брусьев, которые крепятся перпендикулярно направлению стропил. Обрешетка может быть, как решетчатой, так и сплошной – все зависит от типа кровельного материала. Данный этап позволяет равномерно распределить нагрузку на крышу, а также увеличить срок ее эксплуатации.

В случае сооружения односкатных крыш, а также при создании каркаса для крыши из металлических или деревянных стропил, всегда монтируется обрешетка под последующую укладку кровельного материала.

Крепится обрешетка крыши под профнастил с помощью саморезов, скоб, дюбелей и гвоздей – все зависит от материала, из которого изготовлены стропила или основание кровли.

Как рассчитать обрешетку крыши

Шаг обрешетки под профнастил определяется строительными нормативами.

Согласно СНиПу существуют следующие ограничения:

• Если уклон скатов очень мал, скорее всего, потребуется сплошная обрешетка под профнастил, либо ее шаг должен быть не более 40 см – расстояние между досками зависит от марки и толщины материала.
• Уклон скатов средней величины предполагает, что шаг прогонов под профлист может колебаться в рамках 30-65 см.
• На крышах с достаточно большим наклоном между досками обрешетки могут быть зазоры до 1 метра.

• Некоторые марки профлиста отличаются повышенной жесткостью. Для крепления такого материала на крышах с уклоном от 8º обрешетку можно крепить с шагом до 3-4 метров.

Выбрать материал для перекрытия крыши стоит заранее, поскольку в инструкции к нему указаны правила по его монтажу. Желательно придерживаться рекомендованных производителем норм, согласно которым производится расчет обрешетки под профнастил.

Довольно востребованным для перекрытия частных домов является профлист с высотой волны в 35 мм и толщиной стали в 0,6-0,7 мм. В данном случае обрешетка крепится с зазором в 1,5 метра между планками, а расчетная нагрузка на материал составляет около 600 кг на 1 м². Следовательно, для того чтобы почистить или отремонтировать такую крышу, по ней можно безбоязненно ходить. Тем не менее, настолько жесткий материал стоит достаточно дорого и не каждый может себе его позволить.

В случае применения материала с гофром в 21 мм или меньше, обрешетка односкатной крыши под профнастил должна укладываться с минимальным шагом, либо быть сплошной. Вызвано это невысокими показателями допустимой нагрузки на материал.

Наиболее прочным будет профилированный лист толщиной более 44 мм. Однако он применяется преимущественно в промышленности, но не в частном строительстве.

Как сделать подготовку

Для того чтобы определить размеры обрешетки под профнастил, следует замерить ширину и длину скатов и рассчитать шаг. Обратите внимание, что дополнительной прочности каркасу на карнизе и коньке можно добиться путем укладки двойного слоя досок. Кроме того, необходимо усилить места, где будут расположены слуховые окна, вентиляционные ходы, дымоход и прочие конструкции. К полученному расчетному количеству материала для обрешетки необходимо добавить 10 % на отходы.

Толщина обрешетки под профнастил должна быть, как минимум, 50 мм, в данном случае подойдет обрезная или необрезная доска или брус сечением 50×50 мм. Чтобы кровельный материал не был поврежден, древесина для обрешетки должна быть сухой. Оптимальными породами древесины считаются ольха, бук, ель и сосна. Важно, чтобы доска была предельно ровной.

Во время работы обратите внимание на качество поверхности пиломатериалов – они не должны быть деформированы или погнуты.

Поскольку в процессе эксплуатации крыши деревянные детали каркаса могут быть повреждены грибком или микроорганизмами, перед дальнейшим монтажом кровельного материала стропильную систему и обрешетку необходимо обработать антисептическими средствами. Дополнительно следует обработать древесину антипиренами. В настоящее время в продаже можно найти составы, совмещающие эти виды защиты.

Безусловно, лучше всего проводить обработку пиломатериалов еще до начала монтажа стропил и обрешетки, так можно быть уверенным, что все поверхности тщательно защищены. Однако допускается и нанесение защитного покрытия на уже установленный каркас.

Крепление обрешетки под профнастил

Для того чтобы кровля была надежной и долговечной, необходимо установить правильную обрешетку под профнастил. Перед началом работ особое внимание стоит уделить строению пирога кровли. Чтобы защитить стропила от разрушения под воздействием влаги, нужно постелить поверх них гидроизоляционный слой из рубероида или непроницаемой для воды мембраны. Контробрешетка из бруса 50×50 мм, размещенная поверх стропил, позволит создать вентиляционные зазоры, чтобы каркас крыши продувался и не начинал гнить.

К контробрешетке крепят основную обрешетку. Она представляет собой прибитые параллельно карнизу крыши бруски или доски. Для удобства работы можно натянуть веревку, чтобы можно было контролировать горизонтальность монтажа досок. Однако лучше все-таки воспользоваться деревянным шаблоном.

Для фиксации деревянной обрешетки принято использовать гвозди или крупные строительные скобы, а вот в случае с металлическим каркасом – потребуются саморезы. В случае если основа крыши состоит из бетона, вам понадобятся дюбели.

Сначала в самой нижней точке ската крыши строго параллельно краю устанавливают основную доску обрешетки. По толщине она превосходит все остальные элементы данной конструкции. Данный параметр определяется высотой волны профнастила и длиной крепежных элементов, которыми кровельный материал будет фиксироваться на обрешетке. В торцевых частях крыши потребуется установка ветровых досок (прочитайте также: «Зачем нужна ветровая планка для профнастила и как её правильно установить»). По высоте они будут превосходить все прочие детали обрешетки на величину гофры профлиста.

Крепление досок для обрешетки крыши под укладку профнастила выполняется, начиная с нижней точки по направлению к коньку. Бруски к каждому стропилу прибивают одним гвоздем – этого достаточно. А вот для надежного крепления досок потребуется по два гвоздя на каждое стропило, поскольку из-за большей, чем у брусков ширины, их может вывернуть, что приведет к деформации кровельного материала. По длине два соседних элемента нужно стыковать на стропильной ноге с помощью гвоздей или скоб. Обратите внимание, что стыковка элементов соседних ярусов не должна выполняться на одном и том же стропиле.

Обрешетка под профнастил: шаг, расчет, расстояние, монтаж

Профилированные металлические листы – это популярный материал для финишного покрытия крыш строений различного назначения. Производятся они с профилем в форме трапециевидной волны. Высоты гребня настила, применяемого для кровли, не должно быть ниже 3,5 см и данный параметр четко регламентирован ГОСТами и СНиПами. Достоинств у материала довольно много, например, можно отметить, такие качества, как легкость, высокая прочность и долговечность. Листы имеют двойное защитное покрытие, то есть оцинкованное и полимерное, что позволяет защитить поверхность кровли от негативных факторов внешней среды. Также можно отметить и тот факт, что изделия не выгорает на солнце, а значит, свой внешний вид крыша будет сохранять на протяжении всего срока эксплуатации.

Еще один важный момент для многих пользователей – это экономическая выгода подобного приобретения. Ведь стоимость материала ниже, как аналогичной продукции, так и многих других вариантов кровельных покрытий. Кроме того, произвести самостоятельный монтаж не составит труда даже для пользователей, впервые сталкивающихся с этим изделием. Разумеется, прежде чем приступить к установке металлических листов, стоит внимательно изучить все особенности процедуры, уделив особое внимание такому вопросу, как обрешетка под профнастил. Так как во многом от данного элемента будет зависеть долголетие и прочность крыши строения. Именно поэтому стоит подробно рассмотреть этот элемент кровельного пирога, но прежде всего, стоит уделить внимание особенностям профилированного настила.

Особенности профнастила

Профилированное металлическое кровельное покрытие выпускается с различными вариантами профиля. Кроме того, изделие может отличаться не только геометрией волны, то есть формой и высотой гофры, расстоянием между волнами, но и такими параметрами, как монтажная ширина, материал изготовления, толщина листа, качество антикоррозийного покрытия и наличие различных декоративных полимерных слоев. Чтобы точно знать, какими свойствами обладает приобретаемый профнастил, достаточно взглянуть на его маркировку. Пользователям следует знать, что изделие выпускается в трех основных модификациях:

1. Несущий (маркируется литерой Н).
2. Стеновой (С).
3. Комбинированный или универсальный (НС).

Материал может отличаться своим предназначением, например, изделие может использоваться:

• для монтажа кровельной системы;
• для устройства межэтажных перекрытий;
• для отделки фасадов;
• для изготовления стеновых перегородок;
• для установки в качестве ограждающих конструкций и так далее.

Потребители, планирующие сделать кровлю самостоятельно, должны разбираться в назначении выбираемой продукции. Маркируется материал буквенно-цифровым обозначением. Цифры в маркировке означают высоту профиля, толщину листа, монтажную ширину и длину материала в мм.

Популярные виды профнастила

Востребованность профнастила не зависит от высоты гофры, размеров или толщины листа, ведь каждый вид продукции имеет свое особое назначение. Наиболее популярными считаются 3 марки профилированных листов из металла.

1. Профнастил Н75 – это лист для несущих конструкций с высотой гофры в 75 мм. Как правило, он имеет трапециевидную волну и способен обеспечить отменную несущую способность. Часто используется для обустройства кровель. Обрешетка крыши под профнастил может быть из досок либо металла и монтироваться с шагом до 4 м, а использовать изделие можно на кровлях с углом наклона от 8 градусов.

2. Профнастил НС35 – универсальное изделие, широко используемое для монтажа кровель и стеновых конструкций. Имеет волну трапециевидной формы с высотой гофры в 35 мм. Особенность продукции в том, что на каждой волне имеются дополнительные канавки, глубина которых равна 7 мм. Такие бороздки выступают в роли ребер жесткости, что придает конструкциям из данного материла дополнительную прочность.  Такой материал можно монтировать на кровли с углом наклона как до 15 градусов, так и более 15 градусов. При этом в первом случае при монтаже требуется устройство обрешетки под профнастил с шагом в 50 см, а во втором допускается обрешетка с шагом до 1 м.

3. Профнастил С8 – это изделие, применяемое в качестве материала для отделки фасадов и устройства стеновых перегородок. Высота волны составляет всего 8 мм, но при этом ширина трапециевидной гофры равна 5 см. Благодаря таким параметрам листы имеют декоративный внешний облик, что делает их востребованными при монтаже ненагруженных кровельных систем. При этом обрешетка под профнастил из досок делается сплошной, а угол наклона кровли должен быть более 15 градусов.

Разумеется, это далеко не все возможные варианты, которые допускается применять для покрытия кровельных систем. Также популярные виды профлиста и его основные характеристики отражены в таблице.

Маркировка	Угол наклона кровли	Максимальный шаг обрешетки	Особенности изделия
С-8	от 15 градусов	Сплошная	Толщина 0,55 мм; стеновой профнастил из оцинкованной стали; применяется для облицовки стен, потолочных подвесных конструкций, для крыш мансард и павильонов, для ограждающих конструкций и стеновых перегородок.
С-10	до 15 градусов	Сплошная
	более 15 градусов	30 см
С-20	до 15 градусов	Сплошная	Толщина 0,5-0,7 мм; стеновой профнастил, который также может использоваться в качестве кровельного покрытия; изделия имеют небольшую высоту волны, но при этом отличаются достаточной прочностью и жесткостью.
	более 15 градусов	50 см
С-21	до 15 градусов	30 см
	более 15 градусов	65 см
С-44	до 15 градусов	50 см
	более 15 градусов	100 см
Н-60	от 8 градусов	3 м	Толщина 0,7-0,9 мм; несущий профнастил с высокими прочностными характеристиками; профиль позволяет создавать влагостойкие кровли без дополнительной системы герметизации; гофра снабжена ребрами жесткости; используется для кровель жилых и промышленных объектов, односкатных крыш, обладает отменной устойчивостью к снеговым и ветровым нагрузкам, также применяется для возведения каркасных конструкций, для перекрытий, ограждений или для несъемной опалубки.
Н-75	от 8 градусов	4 м
НС-35	до 15 градусов	50 см	Толщина 0,55 мм; универсальный профнастил из оцинкованной стали, с полимерным декоративным покрытием, широко применяется для обустройства кровельных систем, для монтажа арочных конструкций, отделки фасадов, при возведении временных каркасных построек, обустройстве ограждений, для несъемной опалубки и так далее.

Таким образом можно видеть, что конкретный шаг обрешетки под профнастил будет зависеть от нескольких факторов, в частности, от характеристик применяемого материала, от угла наклона кровли и особенностей возводимой конструкции. В каждом случае требуется верно произвести расчет обрешетки под профнастил и, конечно же, правильно установить профлист.

Расчет и монтаж обрешетки под профнастил

Обрешетка может выполняться из дерева, железобетонных плит либо из металла. При этом металлическая обрешетка под профнастил применяется в случае использования листов толщиной более 0,7 мм на кровлях с минимальным уклоном скатов. Прежде чем приступить к составлению расчетов, стоит определиться с маркой используемого материала, а также распланировать уклон кровли для профнастила. Кроме того, во внимание необходимо брать ветровые и снеговые нагрузки, которые наблюдаются в конкретном регионе. Посмотреть коэффициент можно в специальных таблицах, которые имеются в свободном доступе на интернет-ресурсах. Правило будет действовать следующее: чем сильнее, чаще ветер и больше осадков, тем меньше шаг обрешетки под профнастил.

Каждый пользователь, планирующий самостоятельный монтаж профилированных листов, должен понимать, что обрешетка – это лишь верхний элемент кровельного пирога, к которому и производится непосредственное крепление декоративно-защитного покрытия крыши. Для фиксации самой обрешетки необходимо произвести монтаж конробрешетки, которая выполняется из доски толщиной 3-4 см. Последовательность монтажа следующая:

• на стропильную систему стелется пароизоляционный материал;
• вдоль стропильных ног набивается брус контробрешетки;
• поперек контробрешетки монтируется обрешетка из бруса с квадратным сечением в 5 на 5 см или доски с толщиной от 30 на 100 с выбранным заранее шагом.

Чтобы основание для профилированного настила получилось максимально прочным и долговечным, стоит внимательно изучить технические требования из ГОСТов предъявляемые к обрешетке, а также другие регламентирующие документы. Важное правило, которого следует придерживаться в обязательном порядке – это применение антисептической, антипиренной и гидрофобизирующей обработок. Стоит иметь в виду, что обрешетка под профлист в местах соединения стропильных ног, в районе конька, в местах прохода вентиляционных труб, дымохода и мансардных окон должна быть двойной, именно такой подход обеспечит дополнительную герметичность кровли. Для расчета требуемого пиломатериала следует брать во внимание такие размеры, как ширина и длина скатов, а также планируемый шаг монтажа досок. Кроме того, к конечному результату стоит добавить 10% запас, который обязательно образуется при подрезе материала.

Чаще всего, выполняется обрешетка под профнастил своими руками из деревянных брусьев, а крепление производится при помощи гвоздей. При этом длина крепежных элементов должна быть как минимум в 3 раза больше толщины используемых досок обрешетки. Профлист фиксируется на досках обрешетки при помощи специальных саморезов для профнастила, снабженных резиновым уплотнителем под шляпкой. Крепление производится в углубление профиля на скатах кровли и в вершину волны на коньковом брусе. Монтаж начинается от торца крыши, каждый последующий лист укладывается с поперечным нахлестом не менее 5 см, а продольным от 20 см, читайте также: как покрыть крышу профнастилом своими руками.

Видео по теме:

Кровля из профнастила, смонтированная по всем правилам, прослужит много десятилетий и при этом на протяжении всего эксплуатационного периода сохранит свои прочностные и эстетические характеристики.

Посмотрите еще статьи:

10 шагов, как установить гофрированную металлическую крышу

Для многих домовладельцев установка гофрированной металлической крыши в гараже, сарае или навесе для террасы — это простой проект на выходные, сделанный своими руками, который может сразу добавить немного дизайнерского чутья.

Это особенно верно, поскольку провалы и выпуклости гофрированного металла бывают разной ширины и формы. В большинстве случаев металлическая гофрированная кровля создает деревенский дизайн, который идеально подходит для сада или патио.

Инструменты, необходимые для установки гофрированной металлической кровли

В рамках этого проекта «сделай сам» потребуются следующие предметы:

• Перчатки и защитные очки
• Молоток
• Измерительная лента
• Металлические панели (оловянные или оцинкованные)
• Краска и кисть (по желанию)
• Полиуретановый герметик
• Козырек
• Кровельный цемент
• Кровельный войлок
• Кровельные гвозди
• Кровельные скобы
• Отвертка
• Степлер
• Универсальный нож
• Шайбы и шурупы для дерева

  Инструкции по установке металлической гофрированной крыши

  Следуя 10 простым инструкциям, приведенным ниже, вы сможете установить гофрированную металлическую крышу в своем гараже или сарае.

  Шаг 1: Измерьте крышу

  Не вставая на крышу, вы можете получить размеры, просто измерив длину и ширину крыши, а затем умножив их вместе. Если у крыши есть козырёк, то вам нужно будет снять размеры с обеих сторон крыши.

  Также помните

  Вам понадобится немного больше, чем отмеренное количество материала из-за необходимости перекрытия на крыше. Предлагаемое перекрытие для крыши — 4 дюйма.



  Шаг 2: Купите металлические панели

  В зависимости от площади крыши вы можете использовать панели разных размеров. Вы можете либо купить большие металлические панели длиной до 32 футов, а затем обрезать их до нужного размера, либо вы можете приобрести предварительно вырезанные металлические панели в магазине товаров для дома, которые могут быть всего 10 или 12 футов в длину.

  Если вам нужно разрезать листы, вы можете использовать угловую шлифовальную машину, циркулярную пилу или ножницы для жести.



  Шаг 3. Укладка рубероида

  Назначение рубероида — создать слой изоляции.Если вы устанавливаете металлическую крышу на такую ​​конструкцию, как навес для патио, этот изоляционный слой может вам не понадобиться. (Вместо этого вы можете просто прикрепить металлическую крышу прямо к деревянным балкам.) Отрежьте рубероид по размеру с помощью универсального ножа.

  Рубероид укладывается горизонтально по фанерному настилу крыши. Прикрепите рубероид кровельными скобами. Убедитесь, что вы перекрываете каждый слой как минимум на 4 дюйма.



  Шаг 4: Уложите и закрепите первую металлическую панель

  Укладку металла нужно начинать с нижнего угла крыши и работать поперек.После того, как вы закончите каждый ряд панелей, вам нужно будет начать новый ряд, который перекрывает старый ряд как минимум на 4 дюйма.

  Вы можете представить себе этот процесс как движение по нижней части крыши, а затем постепенно подниматься все выше и выше, пока не достигнете пика.

  Когда вы начинаете с первой металлической панели, расположите ее так, чтобы она выступала за край не менее чем на 4 дюйма. Теперь наденьте шайбу на винт для дерева диаметром 1 ½ дюйма и с помощью отвертки прикрепите ее к фанере крыши.

  Как правило, вы хотите, чтобы он был достаточно тугим, чтобы удерживать его на месте, но не настолько, чтобы на металле образовались ямочки. Затем добавьте винты примерно через каждые 8 ​​дюймов по внешнему краю и нижней части панели.



  Шаг 5: Завершите первый ряд

  Когда пришло время укладывать еще одну металлическую панель, перекрывайте предыдущую часть по крайней мере одним закругленным гофром. Это поможет защитить крышу от атмосферных воздействий. Ввинтите винты в перекрывающиеся края и нижнюю часть каждого следующего листа.

  Для последней панели каждого ряда вам может потребоваться обрезать ее по размеру, учитывая необходимость перекрытия. Для этого можно использовать циркулярную пилу или ножницы для жести.



  Шаг 6: Завершите первую сторону крыши

  Начните следующий ряд над последней панелью предыдущего ряда. Перекрывайте нижний ряд на 4 дюйма. Повторите процесс, чтобы закончить первую сторону крыши.



  Шаг 7: Положите и закрепите металлические панели на другой стороне

  Затем вам нужно будет повторить этот процесс на другой стороне остроконечной крыши.

  Шаг 8: Прикрепите остроконечную заглушку конька

  Завершите верх, добавив остроконечную заглушку конька, которая имеет форму вашей крыши. Положите этот козырек на верхнюю часть крыши, перекрывая ряд металла внизу. Закрепите его шайбами ​​и шурупами, как вы это делали с металлическими листами.



  Шаг 9: Герметизируйте швы крыши

  Здесь вы возьмете кровельный цемент или герметик и убедитесь, что нет открытых швов. Затем вам нужно дать цементу или герметику высохнуть в течение как минимум 12 часов.



  Шаг 10: Покрасьте крышу

  Чтобы сделать металлическую крышу еще более долговечной, вы можете покрасить ее прозрачным полиуретановым герметиком. Для этого можно использовать кисть, хотя некоторые люди предпочитают использовать распылитель краски для большой площади крыши.

  Безопасность монтажа гофрированной металлической крыши

  Всегда надевайте толстые перчатки и защитные очки при работе над этим проектом монтажа крыши. Кроме того, никогда не стойте прямо на крыше, так как это может вызвать вмятину на крыше.

  Выводы

  Металлическая гофрированная кровля может быть удобным и относительно доступным способом обеспечения защиты без необходимости установки металлической черепицы. Кроме того, гофрированная металлическая кровля отличается высокой прочностью и прослужит десятилетия.

  Когда вы решите установить металлическую гофрированную кровлю, вам просто нужно убедиться, что у вас есть подходящие материалы. Приняв меры по правильной установке металла и убедившись, что между каждым рядом есть много перекрытий, вы обеспечите большой срок службы своей новой гофрированной металлической крыши.

  .

  Использование гофрированного кровельного материала

  Кровельный материал из гофрированного листа широко доступен и прост в использовании.

  1. Гофры должны проходить по прямой линии между самой высокой и самой низкой точками и под прямым углом к ​​прогонам (промежуточным опорам).
  2. Перекрытия (торцы и стороны) зависят от уклона крыши (см. Ниже).
  3. Расстояние между прогонами должно соответствовать концевым нахлестам, необходимым для используемого размера листа.
  4. Листы следует укладывать так, чтобы боковые перекрытия были направлены в сторону от господствующего ветра.
  5. Все прогоны должны быть в одной плоскости и параллельны друг другу. Они должны быть надлежащим образом прикреплены к опорной надстройке.
  6. Концы всех листов должны поддерживаться прогонами. Свободный свес на карнизе не должен превышать 300 мм.
  7. Болты с крючком диаметром 8 мм (мин.), Кривошипные болты или шурупы должны быть вставлены в просверленные отверстия диаметром 10 мм. — НИКОГДА НЕ ПРОБИВАТЬ — в вершине гофры.

  Гайки или винты следует сначала слегка затянуть, а затем снова затянуть, когда будет уложено дюжина или более листов.На промежуточных прогонах их не следует затягивать, пытаясь поставить лист на прогоны.

  При работе на крыше всегда следует использовать кошачью лестницу или крышу для безопасности человека и во избежание повреждения кровельного материала.

  Монтаж профнастила кровли

  Эти примечания предназначены для использования и установки гофрированных кровельных листов, таких как ПВХ, другие пластмассы и листы из битумного волокна. Несмотря на то, что они сильно различаются по материалам и месту использования, они обладают схожими свойствами в отношении гибкости и веса.Одним из преимуществ этих гофрированных материалов является то, что они намного более жесткие, чем плоский лист аналогичного типа и толщины. Это позволяет значительно сэкономить как в весе, так и в стоимости, а также делает лист относительно простым в обращении. Как правило, все эти типы материалов можно использовать как кровельные, так и вертикальные облицовочные.

  Большая часть этих пленок склонна к конденсации при использовании в качестве облицовки надворных домов и т. Д. — будучи относительно тонкими, они, как правило, имеют низкие теплоизоляционные свойства.Конденсация уменьшится, если внутренняя часть конструкции хорошо проветривается.

  Будучи тонким листом, большинство видов будет действовать как «барабанная кожа» во время дождя. Листы также могут нагреваться под воздействием прямых солнечных лучей, и это тепло может излучаться в здание, что делает его очень неудобным в жаркую погоду. Подвесной потолок, подвешенный под крышей, может уменьшить обе эти проблемы. Пустота между кровлей и потолком должна быть достаточно вентилируемой, чтобы избежать чрезмерных температур (особенно важно, если используется пластиковая кровельная пленка) и минимизировать конденсацию.Выбор листов светлого цвета (или, если позволяет материал, покраска их в белый / серебристый цвет) снизит эффект внутреннего нагрева.

  PVC имеет диапазон рабочих температур от -20 ° C до + 60 ° C. Необходимо следить за тем, чтобы он не использовался в ситуациях, когда максимальная рабочая температура может быть превышена. Таким образом, его не рекомендуется использовать в ситуациях, когда подвесной потолок должен быть возведен под потолочным светом, поскольку это вызовет накопление тепла в листе, превышающее максимальную температуру + 60 ° C, что может привести к обесцвечиванию или деформации Лист.

  Хранение перед использованием

  Пластиковые и битумные листы нельзя хранить в штабеле под прямыми солнечными лучами, так как солнечный нагрев приведет к деформации листов в центре стопки. Если листы необходимо оставить снаружи перед установкой, их следует полностью накрыть непрозрачным брезентом светлого цвета.

  Избегайте работы с листовыми материалами в ветреную погоду, даже при слабом ветре может возникнуть необходимость временно утяжелить листы во время работы с ними — это особенно актуально для легких пластиковых листов.

  Нижняя конструкция крыши

  Конструкция крыши будет состоять из стропил и прогонов. Стропила принимают на себя полный вес материала крыши плюс любые «загрязнения окружающей среды» (например, снег) и всех, кто работает на крыше.

  Уклон крыши определяет необходимое количество торцевого перекрытия. Чтобы добиться этого и сохранить аккуратный внешний вид, листы сначала следует свободно уложить на крыше. Концевые и боковые нахлесты являются «минимальными», чтобы избежать ненужного обрезания листов, нахлест можно увеличить, чтобы скрыть излишки.Одновременно на листах можно отметить положение крепежных винтов и любые пропилы, которые могут потребоваться.

  Расстояние между прогонами должно соответствовать кровле, в то время как стропила можно располагать соответствующим образом, чтобы учесть общий вес. Расстояние между прогонами, крайние и боковые нахлесты листов зависят от угла наклона крыши — для большинства типов листов следующие рекомендации являются хорошими, но уточняйте их у производителей любого конкретного типа листа:

  Скат крыши	Поддержка	Концевое перекрытие	Боковое перекрытие (см. Примечание)
  от 1 к 12 до 1 к 6 (от 5 до 10 градусов)	Профнастил или обшивка	300 мм	2
  1 из 6 до 1 из 4 (от 10 до 15 градусов)	прогонов с шагом 450 мм	200 мм	1
  1 из 4 или меньше (более 15 градусов)	прогонов с шагом 600 мм	170 мм	1

  примечание: Боковое перекрытие — количество гофр

  Прогоны должны иметь правильные центры и размер, соответствующие материалу и уклону крыши.Положение прогонов на верхнем и нижнем концах крыши и в перекрытиях листов является критическими точками, они должны быть там, где нужно прибивать гвозди. Определив верхнюю, нижнюю и перекрывающие прогоны, равномерно распределите оставшиеся прогоны между ними. В качестве помощи при установке прогонов используйте деревянную распорку, чтобы они оставались перпендикулярно карнизу. Важно, чтобы максимальные центры поддержки, указанные для типа используемого гофрированного листа, не превышались между прогонами.

  Укладка листов

  Приступайте к креплению листов на нижнем крае крыши с противоположного конца по отношению к преобладающим ветрам.Расположите листы в шахматном порядке, используя половину листа, чтобы начать второй ряд.

  Крепежные выступы

  Начать закрепление выступов на конце крыши, противоположном преобладающим ветрам. Перекрытия должны быть около 125 мм.




  Грани

  (концы крыши)

  Чтобы предотвратить попадание воды во время проливного дождя, листы должны быть расположены так, чтобы выступать за край (концы крыши) примерно на один гофр. Не выступайте за лицевую панель более чем на 70 мм.Если используются большие перекрытия по краям или фасадам, ветер будет захватывать эту область, что может привести к повреждению крыши ветром.

  Кромки должны быть сформированы либо путем прибивания окончательной гофры над приподнятой доской баржи, либо с использованием гребня для укладки поверх кромки.

  Крепление желобов

  Не выходите за лицевую панель более чем на 70 мм. Сквозняк можно уменьшить, если накануне использовать пенопласт, но не исключайте вентиляцию.




  Раскрой

  Всегда следуйте инструкциям производителя по резке листов.Если резка ПВХ необходима, используйте ручную пилу с мелкими зубьями или циркулярную пилу — потренируйтесь на обрезке материала, чтобы убедиться, что материал может быть успешно разрезан. Смажьте универсальным смазочным маслом, чтобы предотвратить заедание.

  Гофрированный материал поставляется различной длины, поэтому обрезки часто можно избежать, выбрав соответствующий размер (или несколько размеров) на этапе планирования — вам, вероятно, потребуется разрезать альтернативные торцевые листы вдоль, чтобы вертикальные стыки были смещены.Если необходимо разрезать лист поперек листа, положите один лист поверх разрезаемого листа, чтобы отметить линию разреза. Если необходимо разрезать лист, например, чтобы он поместился вокруг выступов, используйте ручную пилу с мелкими зубьями под небольшим углом, поддерживая лист, чтобы минимизировать вибрацию. Лист можно разрезать, вставив его между другими, оставив часть, которую нужно удалить, выступающей из стека.

  Некоторые пластмассы могут треснуть или расколоться при пилении или сверлении в холодную погоду, поэтому оставьте листы в теплом помещении на 2 или 3 часа. на распиловку или сверление.

  Постарайтесь сделать так, чтобы обрезанные края скрывались перекрытием соседних листов.

  Бурение

  Обычно лучше (хотя и более неудобно) просверливать листы на месте так, чтобы отверстия совпадали с прогонами, а отверстия внахлест листы выстраиваются в линию. Для компенсации теплового движения необходимо просверлить крепежные отверстия диаметром примерно на 5 мм больше, чем крепежные. хвостовик для листов длиной до 2 м и дополнительные 2 мм на каждый дополнительный метр длины листа. При установке крепежные детали следует размещать только на вершине гребней и всегда использовать с уплотнительной шайбой, которая обычно предотвращает просачивание дождевой воды.Специально разработанные проставки, предотвращающие деформацию профиля, позволяют исключить вероятность случайного перетягивания.

  Просверлите твердую опору с легким надавливанием ручной дрелью или тихоходной дрелью с подходящим сверлом. Убедитесь, что сверло выполняет резку, это должно избежать раскалывания материала.

  Крепление

  Прибейте гвоздями верх гофры к прогонам или настилу. Прибейте каждую гофру внахлест на листе, а также в верхней и нижней части ската.Центры гвоздей могут быть уменьшены до альтернативной гофры на прямых прогонах. Чтобы не «потерять» прогоны на непрозрачной пленке, отметьте их положение на верхней стороне каждого листа при укладке, используйте прямой край или тугую линию, чтобы расположить крепления на листе. Не прибивайте верхний ряд или боковые крепления внахлест, пока перекрывающиеся листы не встанут на место.

  Подкатываемые листы подальше от преобладающего ветра и используйте герметизирующую ленту для предотвращения попадания пыли и грязи. Используйте оклад стены на вершине склона в случае наклона или при необходимости используйте конек.Используйте пенопласт внизу откоса, чтобы предотвратить сквозняки, но не забудьте обеспечить достаточную вентиляцию. Заполнители карниза, используемые на других позициях прогонов, полезны для предотвращения «вибрации крыши», общей проблемы с легкими кровельными покрытиями. Обшивка должна поддерживаться в максимальных центрах, как указано производителем. — и крепления должны располагаться на расстоянии не менее 50 мм от концов листа.


  .
