Приточный клапан в стену своими руками: детали монтажного руководства

Желая утеплить жилье, люди иногда доводят его до состояния термоса или закрытого полиэтиленового пакета. Вместе со щелями и сквозняками, они перекрывают пути поступления в помещение чистого уличного воздуха в дом.

Спасет положение приточный клапан в стену своими руками, собрать и установить который не так уж сложно.

Содержание статьи:

Предназначение приточного клапан и его достоинства

Стеновые воздушные клапаны созданы для подачи чистого, свежего уличного воздуха в помещение. Эти приспособления не идут ни в какое сравнение с открытыми форточками, пропускающими не только свежие воздушные струи, но и все шумы, пыль с улицы. Клапан, оборудованный шумоизоляционной прослойкой, пропускает в комнату только струи чистого воздуха.

Если сравнить стеновой клапан с оконным аналогом, то он более выгоден. Выражается это в том, что он не снижает светопропускные характеристики окон, работает при любых значениях температуры, даже заниженных. Кроме того, функционирует автономно, эффективно защищает от конденсата. Монтаж его занимает всего несколько часов.

Приточный клапан — устройство простое и недорогое, но очень функциональное. Если расположить его над радиатором отопления, воздух, поступающий в помещение, будет прогреваться

Популярными эти устройства стали после того, как старые деревянные окна стали массово менять на пластиковые. Новые оконные блоки значительно улучшили изоляционные характеристики, но и свежего воздуха в помещение стало поступать малое количество. Недостаточное проветривание создало такую проблему, как повышенная влажность.

Тепло в тандеме с влагой создают замечательные условия для тиражирования плесени, грибков. Сначала их колонии появляются в скрытых местах — под обоями, кафельной плиткой другими отделочными материалами. Когда размножившись, колонии микроорганизмов становятся видимыми, бороться с ними возможно только путем разрушения старой отделки и замены ее на новую.

Особенности конструкции стенового клапана

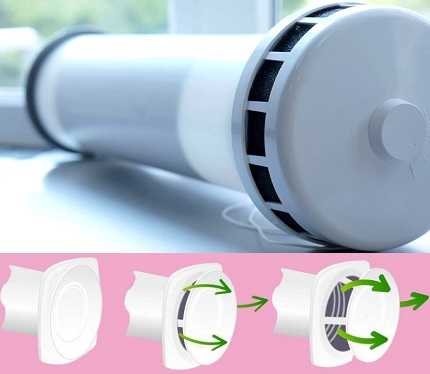

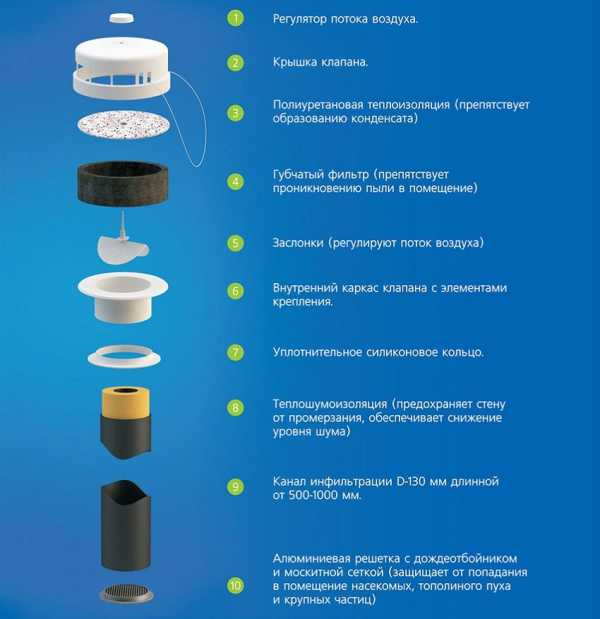

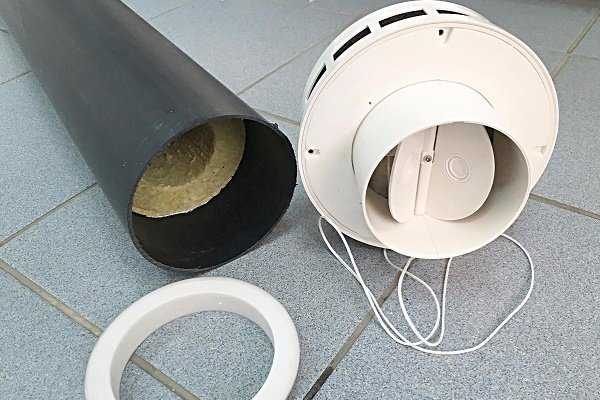

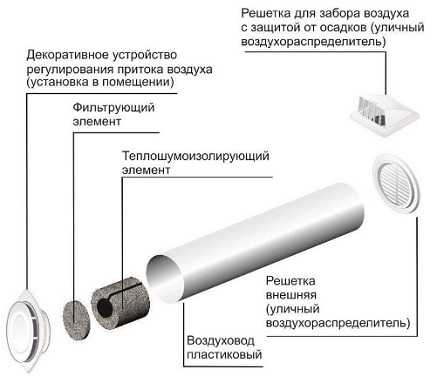

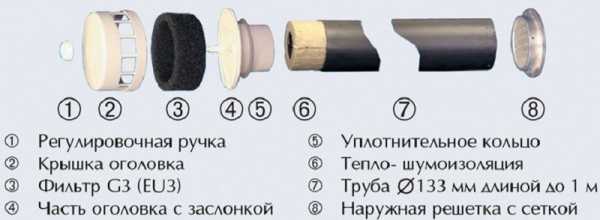

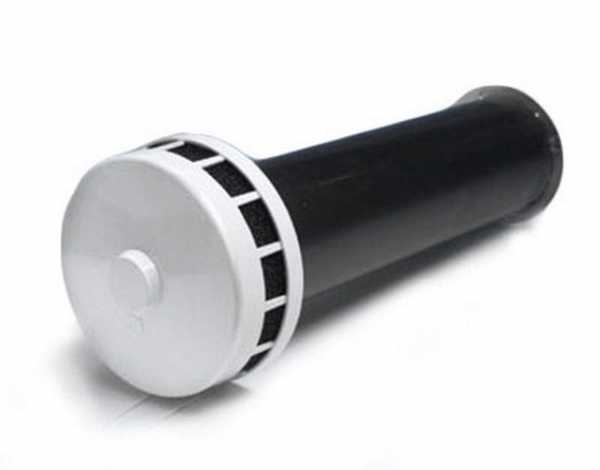

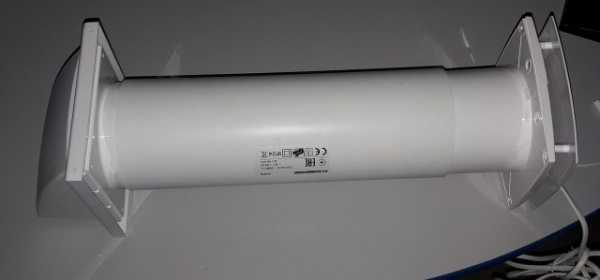

Конструктивное исполнение клапана предельно простое. Основными его элементами являются:

1. Воздуховод — пластиковая труба. По нему воздух со двора поступает в помещение. Длина его должна быть большей, чем толщина стены.
2. Корпус внутренний в виде цилиндра. Чаще всего его изготавливают с пластика. Диаметр корпуса колеблется в пределах 6 – 13,3 см.
3. Фильтр — слой вспененного полиэтилена. Он находится внутри корпуса и предназначен для направления воздушной струи в помещение.
4. Защитная крышка. Она расположена на входе и является барьером на пути проникновения разнообразного мусора в помещение.

Во время морозов труба извне может покрываться наледью. Выпадение конденсата и его замерзание приводит к образованию ледяной корки и уменьшению диаметра приточного клапана. С целью предотвращения этого процесса устанавливают поворотную крышку. Так как конденсат через отверстия в ней стекает вниз, корка льда не образовывается.

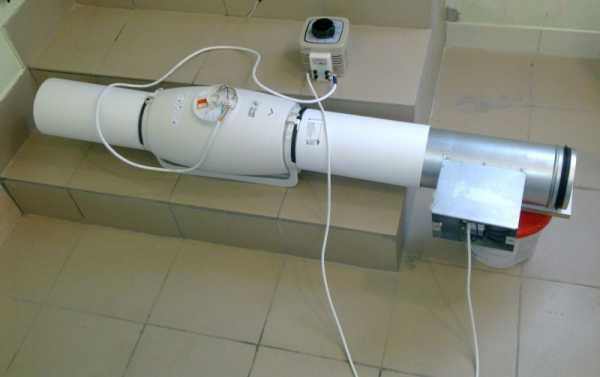

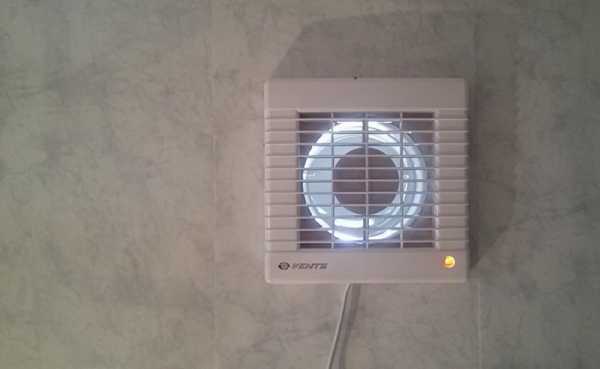

Некоторые модели приточного клапана имеют воздуховод, укомплектованный вентилятором для принудительной вентиляции

Воздуховоды отдельных изделий оснащены утеплителем-шумоизолятором из полифома. Он уменьшает уровень шума и предохраняет стену вокруг корпуса от промерзания. Стеновой клапан может иметь ручную систему регулировки или автоматическую.

Вторая оснащена датчиком гигрорегулирования, который определяет уровень влажности внутри помещения. При превышении этого показателя заслонка приоткрывается, и воздушные массы поступают вовнутрь в большем объеме. Степень открытия канала можно увидеть на шкале, находящейся на оголовке клапана. Регулировка осуществляется плавно до полного закрытия вентиляционного хода.

Некоторые более сложные приточные клапаны производители оснащают рекуператором для нагрева воздушной массы. Иногда в комплекте присутствует выносной пульт, которым управляется нагреватель и вентилятор.

Где установить приточный клапан

Существует три основных варианта для монтажа приточного клапана:

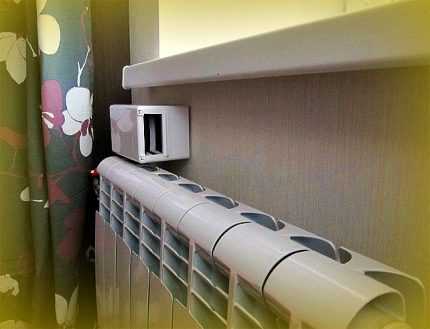

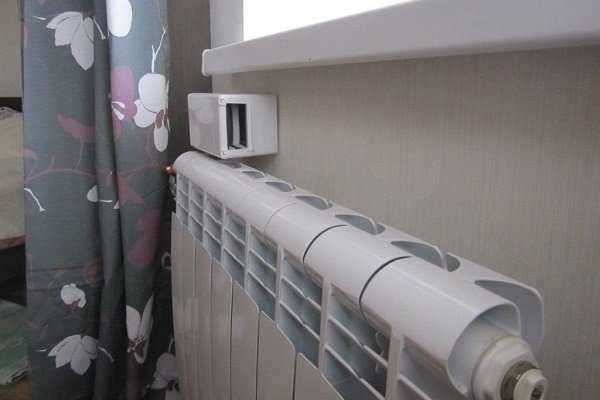

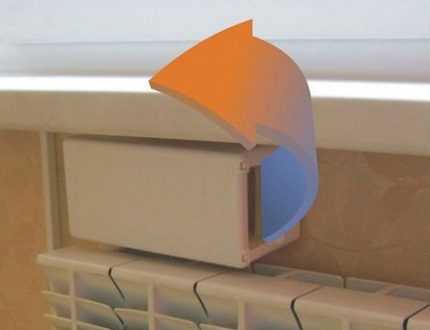

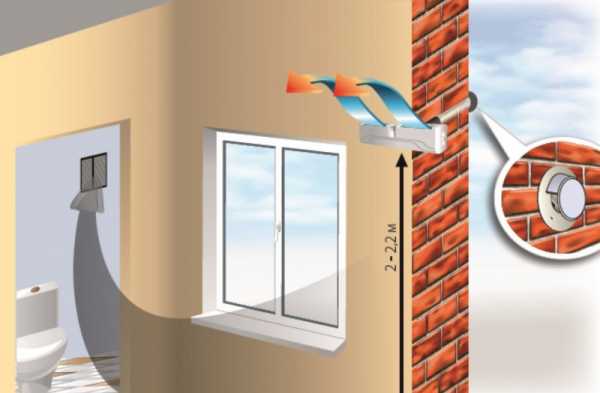

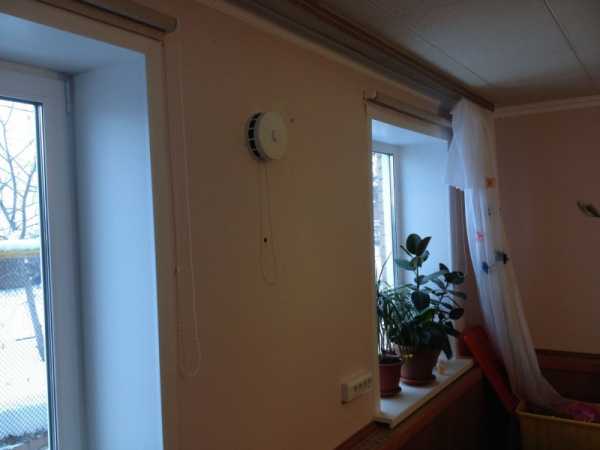

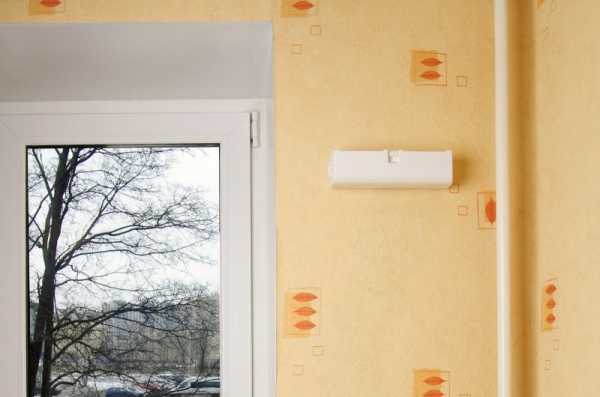

1. Над источником тепла. В этом случае наружный воздух попадает в комнату уже подогретым, а также стимулируется его конвекция.

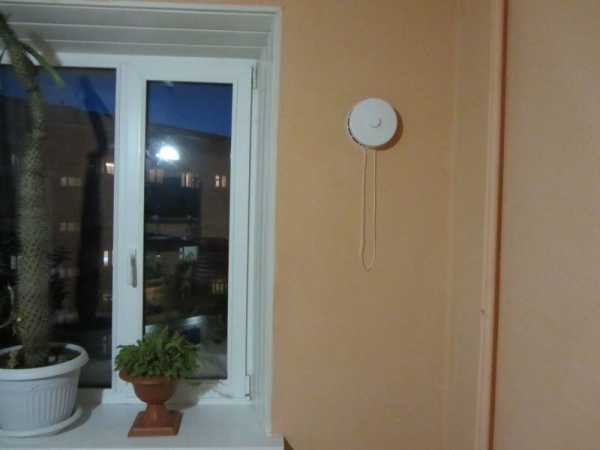

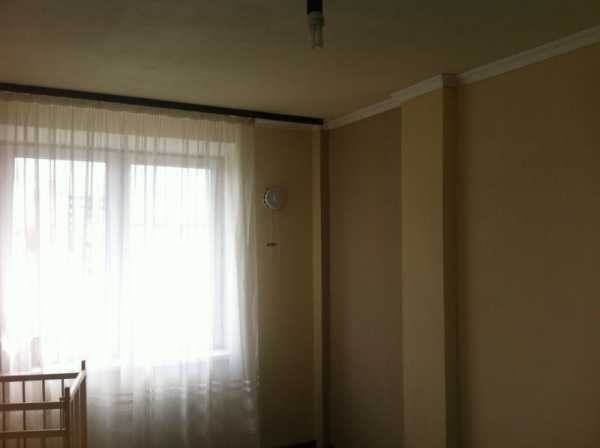

2. На высоте 2/3 от окна, что составляет около двух метров от пола, и на расстоянии 0,3 м от оконного откоса. Воздушная масса будет направлена к потолку, где она смешается с теплым комнатным воздухом.
3. В местах с повышенной сыростью. Это может быть угол дома, уже начавший покрываться плесенью.

Приточные клапаны для усиления вентиляции уместны не только в стенах частных домов, но и на нижних этажах многоквартирных домов. В последнем случае лучшим местом будет пространство между подоконником и радиатором. Востребованы эти устройства в детских учреждениях, где свежий воздух особенно важен. С помощью такой конструкции обеспечивают оптимальный микроклимат в помещениях для содержания животных и птиц.

Проветриватель или приточное вентиляционное устройство можно установить на любых стенах. Клапан не затрагивает конструкцию стен и не уродует внешний вид фасада

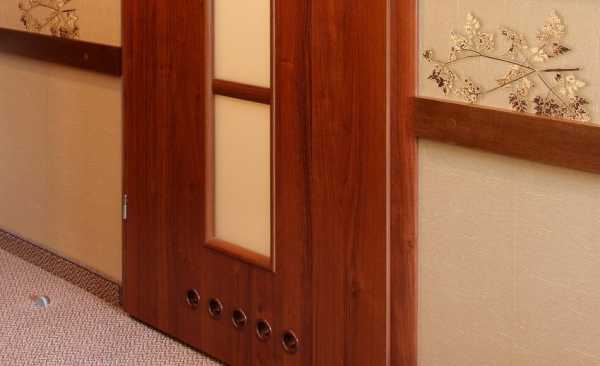

Ошибочно думать, что установив один клапан, вы решите проблему с недостатком чистого воздуха. Это возможно только в том случае, если в его конструкцию включено устройство для принудительной вентиляции. Когда этого нет, воздухообмен происходит в результате разности давлений внутри помещения и снаружи.

Один стеновой клапан при перепаде давления в пределах 10 Па, которое наблюдается в нормальных условиях, обеспечивает поступление до 30 мᶾ/ч. Это является нормой для одного человека. При большей разности давлений, увеличивается и объем воздуха, попадающего в комнату. Поэтому, для достижения нужного эффекта придется устанавливать еще один клапан дополнительно или принудительное вентилирование.

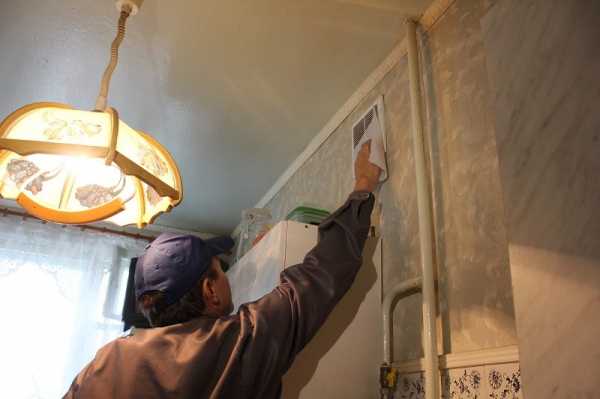

Производят и приточные клапаны, которые встраивают в вентиляционные шахты. Обычно это делают в санузле, в ванной, кухне. Перед их монтажом следует протестировать тягу. Для этого проверяют наличие притока воздуха при открытой форточке, при помощи зажженной спички, поднесенной к отверстию.

Если окажется, что существующая вентиляция функционирует плохо, то и установленный в стене приточный клапан не будет гарантировать поступление свежего притока в том объеме, на который он рассчитан

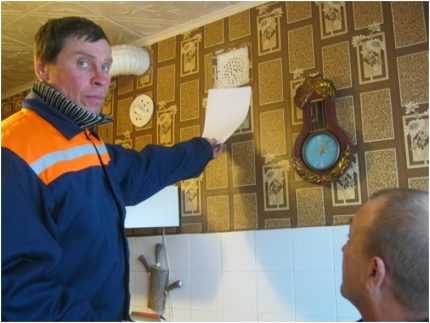

Эти ручные способы проверки могут не сработать в жаркое время года. Разогретый летним солнцем воздух становится более тяжелым, чем во время прохлады. Из-за этого давление в вентиляционном канале снизится и даже при удовлетворительно работающей системе, пламя или лист бумаги не будут притягиваться.

При выборе на фасаде места установки клапана, нужно учесть, куда эта стена направлена. Лучше, когда забор воздуха происходит не со стороны улицы, где наблюдается активное движение транспортных средств, а со двора.

Важные параметры приточных настенных клапанов

Каждая модель клапана имеет свои характеристики. Их различают по сечению воздуховода, наличию такой опции, как полное закрытие устройства. Конструкцией одних предусмотрена возможность монтажа шумоизоляции, а в других такой возможности нет.

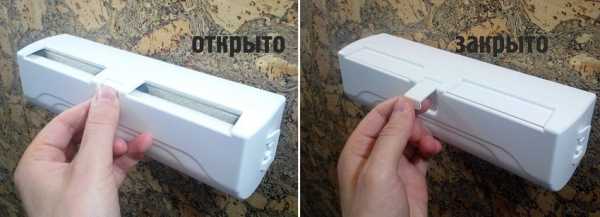

Работу некоторых механизмов регулируют вручную, но есть и модели с автоматической регулировкой. Модели приточных клапанов разного исполнения имеют неодинаковые диаметры, поэтому обеспечивают дом чистым воздухом в разных объемах. Различная и длина приточных клапанов, а также материал, из которого они выполнены.

В конструкцию оголовка входит фильтр и заслонка. Первый элемент предназначен для очистки воздуха, а второй — для координирования объема поступления воздуха

Своей внутренней частью оголовок вставляют в канал и крепят к стене с использованием шурупов через прокладку для уплотнения. Стеновой проветриватель нуждается в периодическом уходе. Наружную решетку минимум раз в год очищают от загрязнений. Один раз в квартал очищают фильтр в оголовке. Хотя бы один раз в 6 месяцев необходимо прочистить патрубок в стене, используя пылесос.

Советы по выбору и установке клапана

Выбирая приточный клапан, нужно проверить, для какого диапазона температур он предназначен. Иначе, в случае нарушения этого условия, он просто не сможет функционировать полноценно. Важно также правильно подобрать устройство по длине — внутренний блок должен проходить через стену насквозь.

Крышка клапана должна свободно разместиться в пространстве между подоконником и отопительным прибором. Если радиатор полутеплый, то воздух, входящий сквозь широкий клапан без регулировки, не успеет прогреться и в комнате понизится температура. А при недостаточном объеме поступающего воздуха, придется подумать о дополнительном вентилировании.

Если проходимость приточного клапана довольно большая, а его конструкцией не предусмотрена регулировка, нельзя устанавливать два таких устройства напротив друг друга. Зимой, когда вентиляция функционирует наиболее активно из-за неравенства давлений внутри и на улице, появятся сквозняки.

Существует два типа клапанов — для инфильтрации воздуха и для приточной вентиляции у них одна и та же — снабжение здания свежим воздухом

Разными у приточных клапанов могут быть только отдельные элементы и маркировка. Инфильтрационный клапан функционирует автономно, его не нужно контролировать. Он почти незаметен, эффективно прогревает воздух. Установить его можно как во время строительства здания, так и в стену дома, где давно проживают люди.

Как выполнить монтаж клапана самому

Самое сложное в ходе установки приточного клапана — создание сквозного отверстия в стене. Если оно предусмотрено проектом, то работа предстоит совсем не сложная. Когда же дом выстроен и в его стенах не планировалась установка приточных клапанов, придется сделать это самостоятельно или пригласить специалиста.

Разрешения на эту работу не требуется, т.к. нормативами разрешено делать в несущей стене без каких-либо согласований одиночные продушины сечением до 30 см.Прорезать отверстие в стене можно двумя способами.

Сверление отверстия первым способом

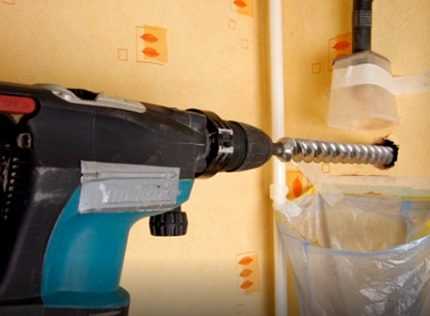

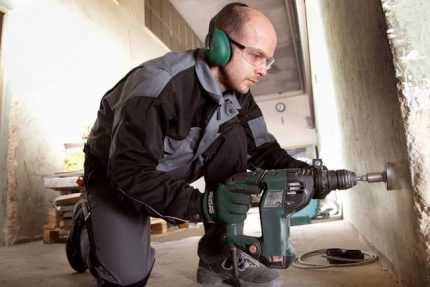

Чаще всего для сверления отверстия применяют перфоратор. Сначала на стене размечают контур, добавив к диаметру цилиндра допуск с таким расчетом, чтобы корпус прошел сквозь отверстие свободно. Так как толщина несущей стены обычно колеблется в промежутке 40 – 100 см, то в этих же пределах подбирают и длину клапана.

Если в теле бетона попадается арматура, ее просверливают сверлами по металлу

Следующий шаг — сверление ряда мелких отверстий от 10 до 12 мм по внешнему очертанию контура. Расстояние между этими отверстиями около 10 мм. Далее между отверстиями выбивают с использованием молотка и зубила остатки материала. Отверстие идеальной формы таким способом получить не удастся, кроме того, не исключены сколы, трещины на стене.

Второй способ сверления отверстия

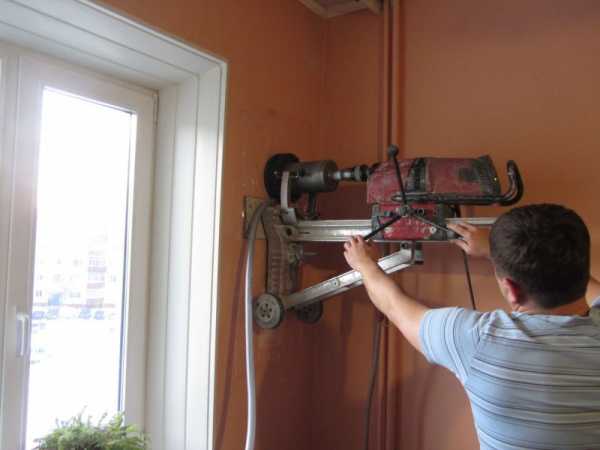

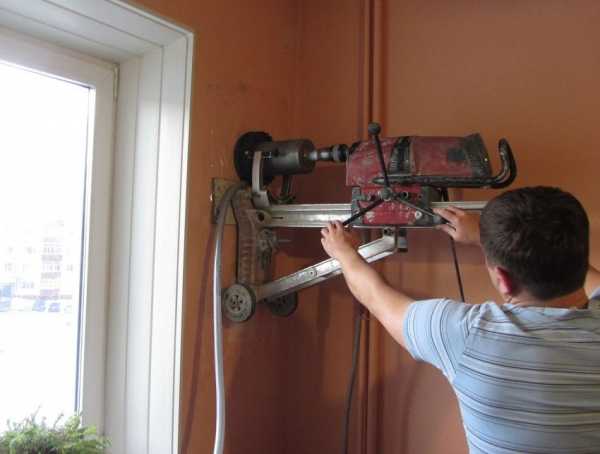

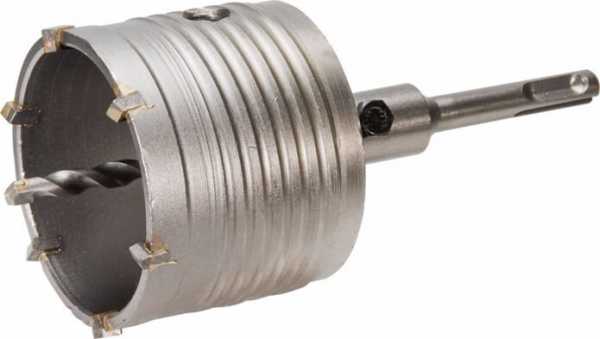

Быстрее и эффективнее можно получить отверстие с использованием алмазного сверления. Применяемая при этом сверлильная установка, дополненная алмазным сверлом-коронкой, заменяющим бур, укомплектована:

• двигателем довольно большой мощности;
• сверлильным приводом;
• комплектом алмазных коронок с разными диаметрами;
• стойкой направляющей, зафиксированной на станине.

Благодаря тому, что в зону бурения автоматически поступает вода для охлаждения инструмента, заодно смывается и пыль. Пробоина в стене будет иметь точные размеры и абсолютно гладкую поверхность внутри.

Пошаговое описание процесса алмазного бурения выглядит так:

1. Размечают место для установки буровой штанги. Для этого на стене откладывают отрезок, равный расстоянию между анкером основания и коронкой.
2. Просверливают технологическое отверстие, используя перфоратор.
3. Фиксируют станину, для чего сначала вгоняют анкер в технологическое отверстие. Чтобы станина не повредила стену, подкладывают под нее кусок мягкого материала.
4. Закрепляют пленку длиной до пола и шириной около 300 мм под местом, предназначенным для установки резинового манжета. Это предотвратит загрязнение стены охлаждающей жидкостью.
5. Вставляют манжет в корпус буровой машины, где для этого предусмотрено специальное место. Далее, подсоединяют шланг для оттока охлаждающей жидкости, насадив его на патрубок и надежно зафиксировав хомутом.
6. Последовательно собирают бурмашину. В конце надевают соответствующего диаметра алмазную коронку. Для подачи воды подсоединяют шланг к ручке установки.
7. После достижения рабочего давления путем накачивания насоса с использованием ручной помпы, ждут, пока установка наберет полные обороты, и начинают бурение. В это время охлаждающая жидкость орошает место бурения, не только охлаждая инструмент, но и убирая грязь.

Когда толщина стены превышает 50 см, длины коронки может не хватить для того, чтобы просверлить ее насквозь за один прием. Поэтому на первом этапе из коронки выбивают бетонный стержень, а затем монтируют удлинитель и продолжают процесс.

После включения установки, коронку приближают к стене до полного контакта с ней. После этого нельзя сильно давить на регулировочную ручку — это может привести к надлому зубцов на рабочем алмазном инструменте

Завершив бурение, установку демонтируют с соблюдением обратной последовательности. Мокрую бетонную пыль под манжетой убирают влажной тканью.

Монтаж приточного клапана

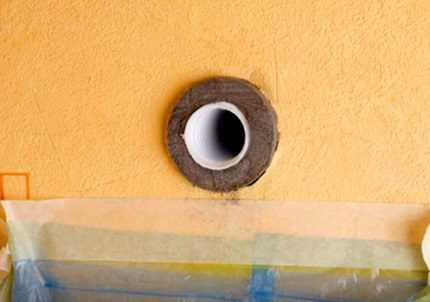

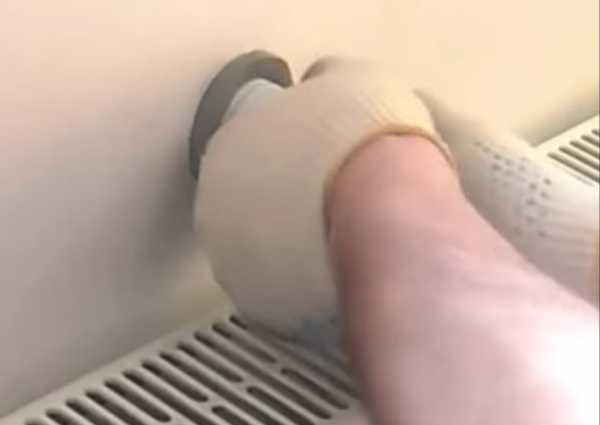

Подготовив отверстие, приступают к непосредственной установке клапана. Для этого канал для инфильтрации вгоняют в предназначенное для него место снаружи вровень со стеной. Предварительно трубу обертывают изоляцией. Внутри помещения труба должна немного выступать. Оставшееся в отверстии свободное пространство запенивают, а в трубу вставляют теплоизоляцию. Она же будет предохранять и от шума.

При сверлении сквозного отверстия под приточный клапан необходимо соблюсти уклон около 3⁰ в сторону двора. Если не соблюсти это условие, в воздуховоде будет накапливаться влага

Следующим шагом будет установка решетки. Посадочное место на решетке и на наружной стене покрывают силиконом, затем вставляют ее в воздуховод. Далее, монтируют внутренность клапана, предварительно нанеся на посадочные места силикон. Креплением шайбы фильтра к внутренней стенке процесс установки клапана для притока завершается.

Востребованные модели приточных клапанов

Особой популярностью пользуется у потребителей приточный клапан «Домовент». Его лабиринтная форма позволяет выполнять грубую фильтрацию воздушных масс с последующим направлением струи на отопительный прибор. Он укомплектован механической регулировкой подачи воздуха и фильтром не требующим периодической замены.

Востребована и модель КПВ 125, выпускаемая отечественным производителем. Так как длина его колеблется в пределах 400 – 1000 мм, всегда можно подобрать подходящий корпус для установки в стену. Снаружи этот вентканал закрывается решеткой из литого алюминия круглого сечения с противомоскитной сеткой, расположенной следом за решеткой.

Такие же клапаны выпускают в Финляндии, но стоимость их вполовину выше отечественных. Изделия из Китая также есть в продаже и они дешевле, выпущенных в России. Хорошими характеристиками отличаются итальянские клапаны KIV Quardo. Они оснащены оголовком квадратной формы, что отличает их от финских аналогов.

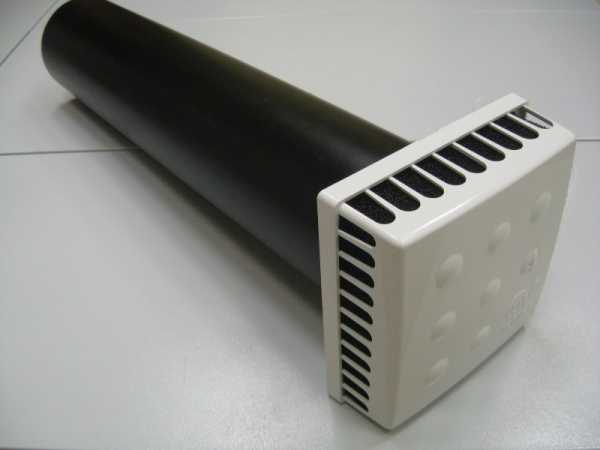

Клапан KIV выпускают в двух исполнениях — с оголовком в виде квадрата (КВАДРО) и с круглым. Первый смотрится более эстетично

Воздуховод прямоугольной формы имеют клапаны настенные СВК-75. Усовершенствованным вариантом приточного клапана является бризер «Тион О2. Он имеет прямоугольную форму, небольшие габариты и оснащен подогревом, поэтому может функционировать при низкой наружной температуре.

Выводы и полезное видео по теме

Удачный выбор изделия для установки в стену:

Видео о полезности вентиляционного клапана с теплоутилизацией:

Если в вашем доме присутствует проблема поступления чистых воздушных масс, настенный вентиляционный клапан — лучшее ее решение. На рынке присутствует много разнообразных стеновых приточных клапанов. Подобрать модель, подходящую для конкретного помещения, несложно.

sovet-ingenera.com

Приточный клапан в стену — сферы применения и особенности

В современных квартирах и домах все чаще используются герметичные окна и двери. Цель их применения проста – уменьшить потери тепла и затраты на отопление в зимний период. Но, наряду с этими позитивными особенностями, существуют и недостатки – не пропуская тепло, такие конструкции также и не пропускают воздух для проветривания помещения. Решение проблемы – устройство вентиляции. Один из доступных и недорогих вариантов, который в состоянии уменьшить проблему – нужно установить механический или автоматический приточный клапан в стену своими руками или заказать его устройство в специализированной фирме.

Вентиляционный клапан в стене в состоянии обеспечить комнату в квартире или доме достаточным количеством свежего воздуха для дыхания человека и других нужд. Это недорогое и относительно простое в установке устройство, которое позволит не только подать свежий воздух, но и понизить уровень влажности в комнате, чтобы исключить запотевание окон и образование грибка на стенах.

Функции клапана

Клапан приточной вентиляции в стене выполняет те же функции, что и другая механическая или естественная вентиляционная система. Он призван обеспечить нормативный воздухообмен в помещении. Стеновой вентиляционный клапан выпускается нескольких разновидностей, но чаще всего он используется для подачи воздуха, а вытяжка осуществляется другими системами. Все оборудование должно рассчитываться в комплексе. Иначе оно не сможет правильно работать.

Благодаря работе этого вентиляционного устройства достигается:

• происходит воздухообмен не только в самом помещении, но и во всей квартире или доме;
• наружный воздух, поступающий через вентиляционное устройство, уменьшает относительную влажность внутреннего зимой; это сдвигает точку росы в такую зону, что влага не конденсируется на окнах и стенах;
• не возникают проблемы с газовым оборудованием, для работы которого требуется кислород (с открытой горелкой).

Стеновой клапан приточной вентиляции подбирают по тем же принципам, что и аналогичные системы. Для этого необходим расчет и использование нормативной литературы.

Принципы расчета

Для выбора изделия необходим расчет. Хотя производительность бытовых клапанов в стену существенно не отличается в зависимости от модели, но все же стоит провести выбор технически правильно. Для этого проводят ряд простых шагов:

• стеновой приточный вентиляционный клапан устанавливается в каждую комнату, где требуется вентиляция, поэтому для начала работ необходимо узнать площадь, высоту и объем каждого помещения;
• далее уточняют нормативные значения для количества подаваемого и вытяжного воздуха в м³ в час (м³/ч) или в виде кратности воздухообмена (сколько раз за час воздух должен полностью поменяться) для каждой комнаты, они указаны в СНиП и других документах; некоторые из них указаны ниже;
• на основании объема и нормативного воздухообмена вычисляют требуемую производительность устройства;
• из каталога производителя выбирают наиболее близкий по пропускаемому количеству воздуха приточный или приточно-вытяжной клапан в стену.

Важный нюанс: если агрегат не оснащен электродвигателем, то его производительность зависит не только от его характеристик, но и от состояния вытяжной системы. Изделие в состоянии подать столько воздуха, сколько его удалится вытяжкой.

В таком случае приточные вентиляционные клапаны в стену выбираются исходя из разности давлений, которую в состоянии создать вытяжная система. Для обычной естественной вытяжки, с использованием каналов в стенах, перепад давления редко превышает 10 Па. Исходя из этого значения и рассчитывают производительность выбираемого устройства. Обычно, график зависимости количества подаваемого воздуха от давления указывается в документации.

Нормативные значения подачи и вытяжки для некоторых помещений

Какие нормы по воздухообмену используются при расчете вентиляции в стене квартиры с приточным клапаном? Они отличаются для разных комнат в зависимости от их назначения и количества находящихся людей. Рекомендуется принимать такие значения, если устраивается стеновой приточный клапан своими руками:

• коттеджи и индивидуальные жилые дома – не меньше 30 м³/ч на человека или кратностью 1 в час;
• квартиры в многоэтажных домах – выше 3 м³/ч на 1 м²;
• общественные сооружения – кратностью 2 в час или от 20 м³/ч на человека.

Указаны минимальные значения.

Виды стеновых вентиляционных клапанов

Сравнение приточных клапанов в стену начинают с обзора существующих на рынке типов. Все устройства разделяют на три большие группы:

1. Приточные.
2. Вытяжные.
3. Приточно-вытяжные.

Вытяжные применяются очень редко и не целесообразно их устанавливать в квартирах или домах. Приточные чаще всего применяются для бытовых объектов. Это связано с их доступностью и простотой установки. Они только подают свежий воздух, а для вытяжки используется другое оборудование. К этому виду относится и приточный клапан в стену с подогревом, в таком случае свежий воздух зимой нагревается для комфортной температуры электрообогревателем.

Самые функциональные – приточно-вытяжные. Для них нет необходимости устраивать дополнительные системы, и подача и удаление загрязненного воздуха выполняется одним устройством в стене. Функционально они изготовляются или для одновременной работы на приток и вытяжку, или для поочередной. В приточно-вытяжных устройствах применяется электропривод.

Часто в приточно-вытяжных клапанах используется рекуператор, в котором тепло от удаляемого воздуха возвращается в помещение. Такие модели дороже, но позволяют экономить энергоресурсы. Стеновые клапаны изготовляются в основном диаметром от 80 до 160 мм. Пропорционально разделяется и их производительность от 10 до 40–50 м³/ч.

Большинство приточных клапанов механические, когда регуляция и включение происходит или включением мотора, или ручным перекрытием клапана или решетки. К этому типу относится оборудование компаний Flakt Woods, Helios, Вентс, Maico, Vortice, Домвент. Но компания Aereco выпускает также и гигромеханические приборы, регуляция в которых происходит в зависимости от уровня влажности в помещении: при ее повышении производительность клапана увеличивается.

Особенности установки

Установка приточного клапана в стене – относительно простой процесс, но требует знаний, навыков и инструмента. Для работы необходима установка алмазного бурения или перфоратор. Во втором случае трудно изготовить идеальное отверстие, но монтаж возможен и своими руками. Технология установки немного отличается для каждой модели устройства, но общие принципы и этапы одинаковы:

1. В первую очередь определяют место монтажа. Желательно разместить устройство недалеко от радиатора. Оптимально – рядом с окном на уровне его верха на высоте около 2 м от пола.
2. В намеченном месте определяется круг под будущее отверстие диаметром на несколько миллиметров больше вентиляционного патрубка.
3. Бурение проводят алмазным буром под уклоном к улице в 2,0–5,0 градусов, для того чтобы в случае необходимости конденсат стекал наружу.

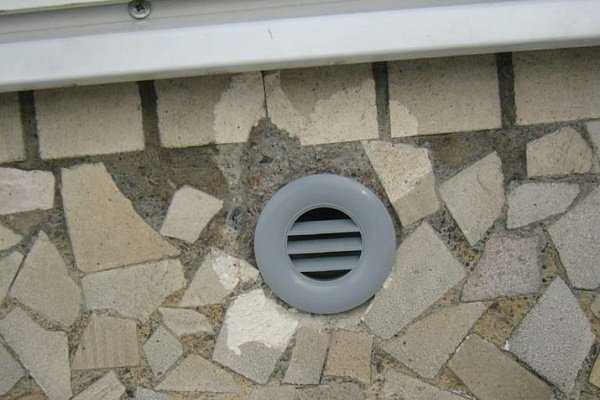

4. Круглая часть устройства вставляется в образованный канал с учетом наружной и внутренней стороны. Щель между трубой и стеной закрывается силиконовым герметиком.
5. Монтируются внутренняя и наружная решетка, при необходимости прибор подключается к электросети.

Стеновой проветриватель готов к эксплуатации.

Сравнение стеновых и оконных приточных устройств

Кроме стеновых, на рынке представлены и оконные приточные устройства. Они разработаны для одинаковых целей и выполняют одни и те же функции, но отличаются техническими характеристиками и особенностями монтажа. Какой приточный клапан лучше оконный или стеновой? Для ответа рассмотрим разницу между ними:

• Монтаж. Для установки проветривателя в окно требуется меньше трудозатрат и нет необходимости применения габаритного оборудования для сверления отверстий.
• Производительность. Продуктивность и оконных и стеновых устройств сравнима между собой. Но с учетом того, что площадь отверстия, которое можно устроить в оконной раме обычно меньше, чем в стене, стеновые агрегаты предпочтительнее для больших помещений.
• Цена. Изделия для окон чаще дешевле стеновых аналогов.
• Возможность подогрева и рекуперации. Не производится оконных устройств с подогревом приточного воздуха или с рекуперацией. Это доступно только для стеновых моделей.

Стеновые клапаны обладают большей продуктивностью, возможностью нагрева воздуха и рекуперации, но существенно дороже в монтаже. Также их установка – довольно грязный процесс, после которого может потребоваться косметический ремонт. Оба устройства выполняют свою функцию, а выбор зависит от особенностей помещения и возможностей владельца.

Видео об одной из моделей приточных клапанов – КПВ 125 (КИВ 125):

stroymasterok.com

Приточный клапан в стену: конструкция, достоинства и установка

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Для обеспечения бесперебойной подачи воздуха используется приточный клапан в стену. Подобное изделие применяется при недостатке кислорода в результате установки пластиковых окон. Это явление сопровождается появлением плесени и эффекта «плачущих стекол». Чаще всего используются стеновые конструкции, которые монтируются во внешнюю стену. В этой статье мы поговорим о том, как создать качественную вентиляцию с минимальными финансовыми вложениями.

Приток свежего воздуха должен происходить постоянно. Это способствует созданию оптимальных условий для проживания

Содержание статьи

Приточный клапан в стену: конструкция

Несложная конструкция принудительной вентиляции включает такой элемент, как приточный клапан в стену. Данный механизм состоит из таких деталей:

• труба из пластика, длина которой превышает толщину стен;
• решетка прикрывает вход и защищает от проникновения маленьких предметов;
• со стороны помещения размещается  уплотнительное кольцо с заслонкой, которое служит защитой при ветрах;
• фильтр служит для очищения воздушных масс;
• оголовок оборудован ручкой для установки режимов потока воздуха.

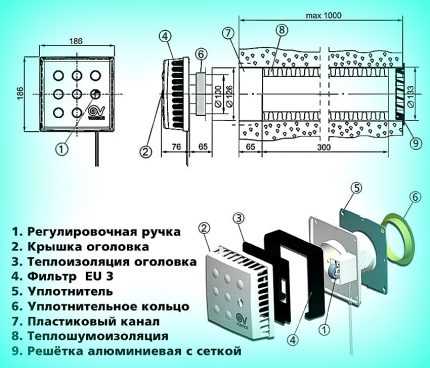

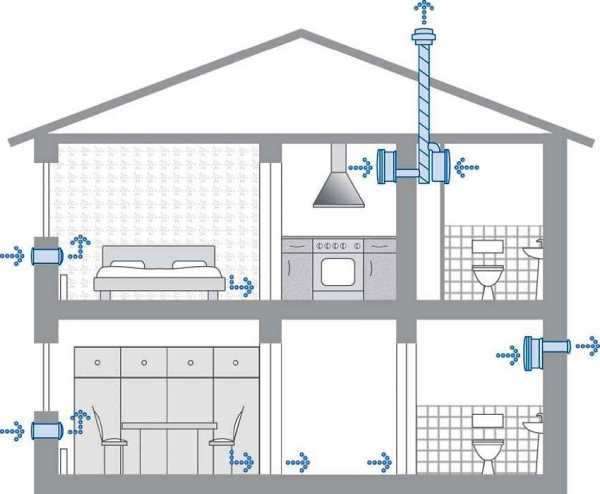

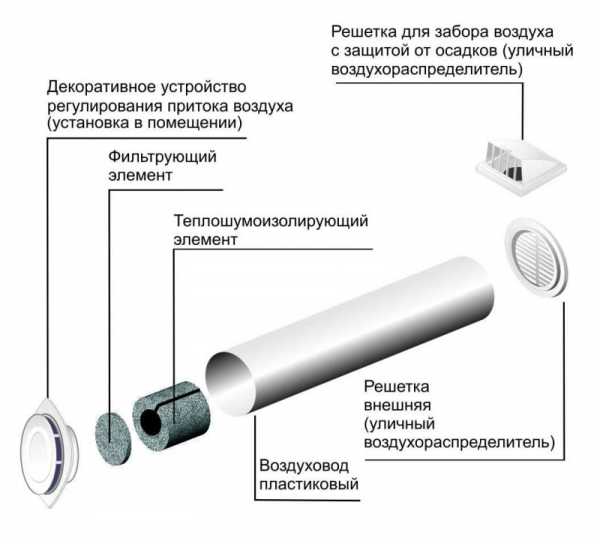

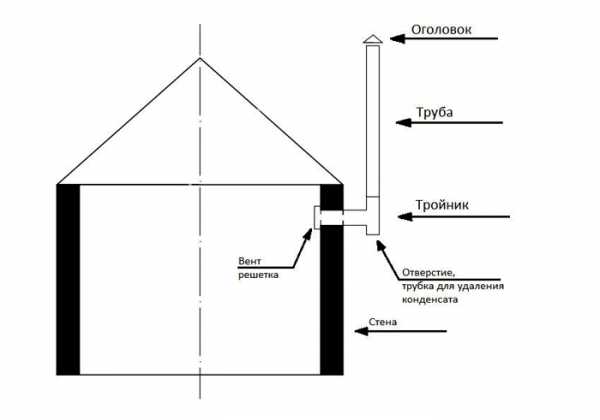

Схема устройства приточно-вытяжной конструкции

Полезная информация! При подборе приточного клапана, уделяйте внимание температурным показателям,  крышки механизма и его габаритам.

Функции и достоинства стенового приточного клапана

Важнейшее назначение вентиляционного клапана в стене можно определить обеспечение подачи  свежих воздушных масс. При этом воздух, приникающий через приспособление, появляется уже очищенным. Такое приспособление лучше открытых форточек, так как в его структуре предусмотрена прослойка из шумоизоляционного материала, защищающая от посторонних звуков с улицы.

Простая вентиляционная система

Подобный клапан имеет определенные плюсы в  сравнении с проветриванием и оконными приспособлениями:

• не снижается светопропускание окон;
• монтируется в любых внешних стенах;
• задерживает проникновение шумов с улицы;
• может функционировать при заниженных температурных значениях;
• автономное функционирование;
• организует воздухообмен;
• защищает от возникновения конденсата.

Чтобы правильно выбрать и  купить приточный клапан в стену, изучите схему работы конструкции. Воздух перемещается  в специальное приспособление и очищается с применением фильтра.  Затем поток по заданному направлению специальной заслонки направляется к отопительной батареи. И вот теплые массы распределяются в пространстве комнаты.

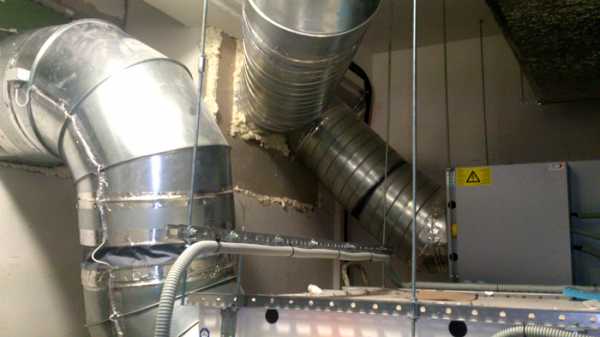

Приточно-вентиляционная система в промышленных масштабах

Обратите внимание! Место для установки  лучше определить возле радиаторов отопления, чтобы в холодное время года температура не понижалась.

Где применяется стеновой клапан

Приточный механизм используется повсеместно. Их устанавливают в многоквартирных постройках,  частных домовладениях, а также в помещениях производства.  Обязательно устанавливается подобная конструкция в дошкольных учреждениях, так как маленьким детям особенно важен свежий воздух. Подобный механизм нужен для обеспечения определенного микроклимата на птицефермах и в животноводческих хозяйствах.

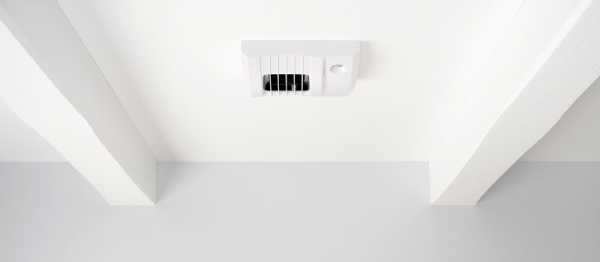

Модель приточного устройства

Также делается вытяжной клапан, который встраивается в протоки вентиляции. Такие шахты находятся в санузле, кухне или ванной. Для проверки тяги нужно открыть форточку и посмотреть есть ли приток воздуха или поднести к отверстию зажженную свечу.

Для циркуляции воздуха в помещении применяется также мощная вытяжка

Все модели различаются по таким параметрам:

• возможность монтажа шумоизоляции и регулирования на автоматике;
• опция полного закрытия механизма;
• сечению воздуховода;
• объем воздушных масс.

Если жилая площадь достаточно большая, то можно установить несколько приточных конструкций

Обратите внимание! При монтаже устройства нужно все тщательно просчитать. При допущенных ошибках стена может промерзать.

Важные характеристики

Устройства приточных клапанов в стену чаще всего различаются длиной и материалом. Знаете ли вы, что даже такое простое приспособление снабжается дополнительными функциями. Например, опция регулировки помогает контролировать объем проходящего воздуха. Схема  регулировки бывает механической или автоматической. Различные изделия бывают разных диаметров, поэтому обеспечивают различное количество поступаемого воздуха.

Приточная установка в кондиционере

Статья по теме:

Рекуператор для частного дома. Что это за устройство? Как оно работает? В чем его преимущества? Сложно ли выполнить самостоятельный монтаж? На эти и другие вопросы мы ответим в специальной публикации. Читайте!

Нюансы установки приточного клапана

Перед монтированием приточно вытяжного клапана важно протестировать тягу внутри комнат. Например, чтобы обеспечить хорошую работу механической конструкции, достаточно чтобы между полом и дверным полотном присутствовала небольшая щель.

Место для установки клапана лучше запланировать под подоконником. При этом воздух будет сразу же нагреваться от радиатора. Также можно установить оборудование на расстояние 2/3 от высоты окна. Это 1,7-1,9 метра от поверхности напольного покрытия. При этом воздух перемешивается с теплым воздухом под потолком помещения. В обоих вариантах приспособление можно замаскировать за гардинами.

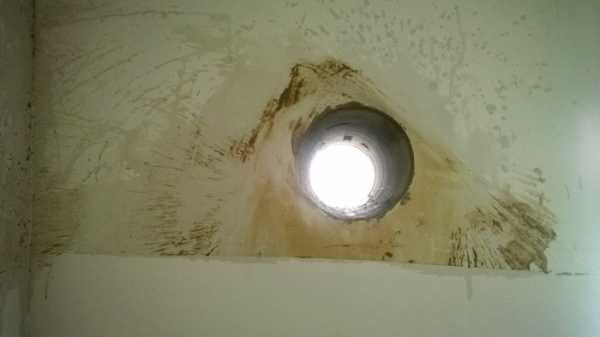

Монтаж начинается с конструирования отверстий

В стене просверливается сквозное углубление,  куда монтируется механизм и прикрывается решеткой. Чтобы избежать попадания влаги внутрь, сделайте трубу с небольшим наклоном в сторону улицы. Обязательно в пространство между стеной и клапаном поместите утеплитель. После сборки устройства монтируется оголовок из пластика с регулирующей ручкой.

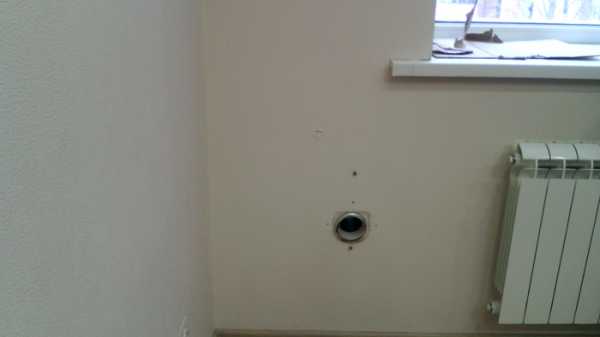

Монтаж отверстия на уровне радиатора

Обратите внимание! Перед тем как приступить к монтажным работам, не забудьте проверить место для устройства на наличие любых  электрических линий.

Как правильно сделать устройство приточного клапана в стену своими руками

Для монтирования приточного клапана вентиляции в стене понадобится перфоратор, рулетка, уровень и отвертка.

Фильтр для установки

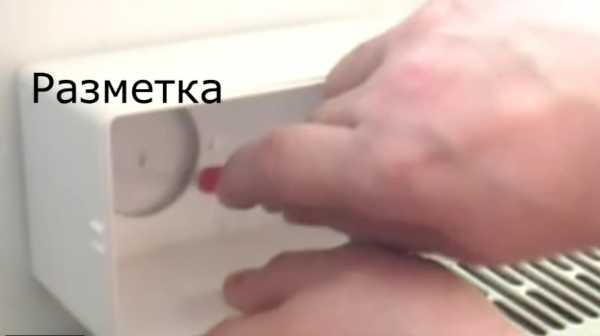

Перед тем как начать процесс бурения и сверления, проведите  разметку. Затем буриться нужно с наклоном в сторону улицы. Трубу необходимо обернуть специальной изоляцией. Со жилой стороны клапан должен немного выступать. Зазоры можно заполнить пеной.

На внешней стене трубу следует прикрыть решеткой. Затем монтируются фильтрующие кольца. С применением дюбелей крышка фиксируется на стене. Если установка выполнена верно,  то организация потока воздуха осуществляется с применением заслонки. Обязательно учитывайте габариты,  чтобы ее длины хватило на толщину стен. Любой клапан устроен из таких деталей:

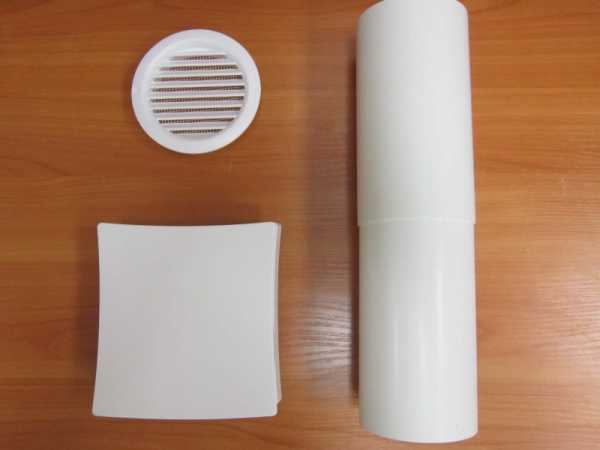

• элемент воздуховода;

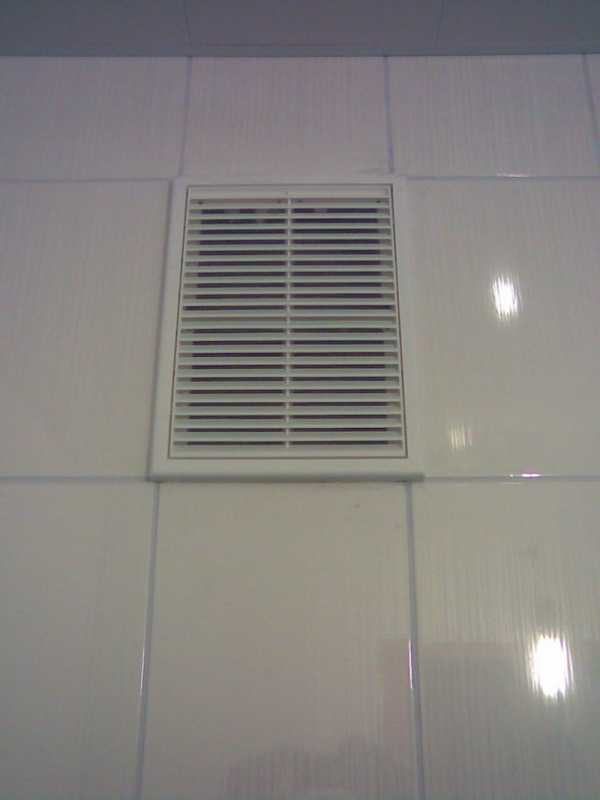

• пластиковая решетка для вентиляции;
• оголовок с фильтром.

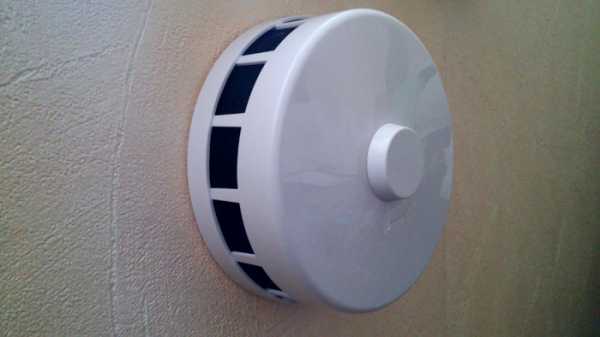

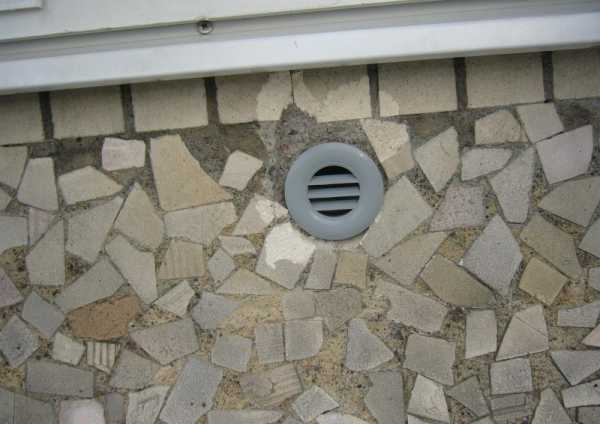

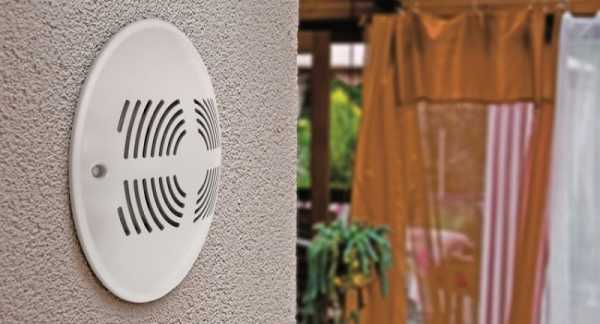

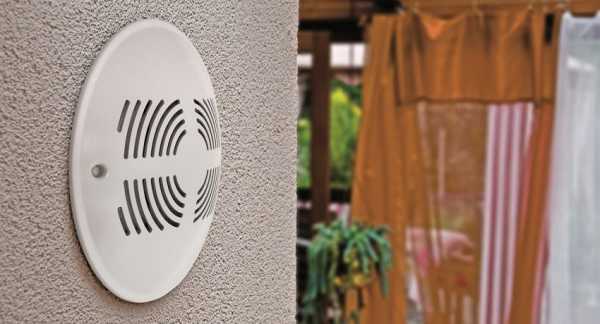

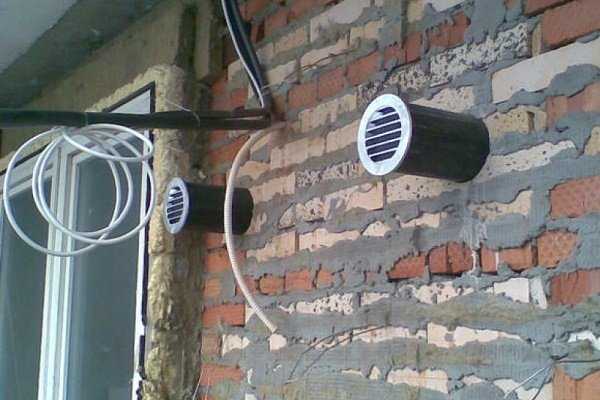

Так выглядит приточный элемент снаружи

В воздуховоде размещается шумоизолирующий утепляющий пласт. Он защищает стену от промерзания. В качестве теплоизолирующего материала может использоваться полифом. Все элементы можно приобрести по отдельности и сделать прибор самостоятельно. Механизмы контроля размещаются в оголовке.

Есть изделия, которые оборудуются устройством гигрорегулирования, контролирующим уровень влаги  и приоткрывающим клапан при повышении влажности в комнате. Более сложные модели комплектуются вентилятором, специальными датчиками влажности и даже нагревателем воздуха.

Монтирование производится в несколько этапов:

• выбирается правильное место;
• в стене просверливается подходящее отверстие с наклоном к внешней стенке;
• для крепежа корпуса проделываются дырки под саморезы;
• делаются замеры воздуховода. При этом труба вставляется в отверстие и делаются замеры длины устройства;
• лишние части срезаются по разметке;
• монтируется шумоизолятор;
• труба помещается в отверстие;
• монтируется решетка;
• корпус фиксируется к стене саморезами;
• комплектуется внутренний комплекс.

Помощь специалистов требуется, когда проводится монтаж сплит-систем

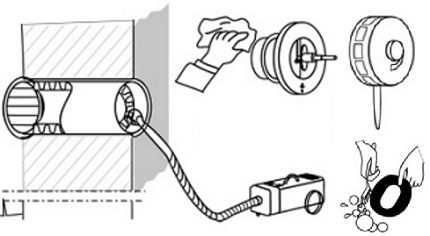

Приточный клапан необходимо периодически чистить, так как внутрь устройства попадает пыль и мусор. Для чистки демонтируется внутренний корпус и вытаскивается фильтр. Если детали сделаны из синтетики вы можете их мыть в мыльной воде. Внутри воздуховода можно прочистит с помощью пылесоса.

Качественная приточная система позволит создать хороший микроклимат в помещении

Конструирование и монтаж простого и полезного устройства обеспечит ваше жилище постоянным притоком свежего воздуха и позволит создать благоприятный микроклимат.

Установка клапана КПВ 125 (КИВ 125) в деревянном доме (видео)

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

aquatic-home.ru

Приточный клапан в стену своими руками – улучшаем вентиляцию в квартире

Зачастую после установки евроокон и современных входных дверей вентиляция в жилье ухудшается. Существует много способов по ее восстановлению, однако многие из них не очень эффективные, но в то же время сложные и дорогостоящие. Поэтому далее мы хотим поделиться с вами достаточно простым решением, позволяющим быстро и недорого восстановить вентиляцию в жилье.

1

Круговорот воздушных масс – зачем щели в старых рамах?

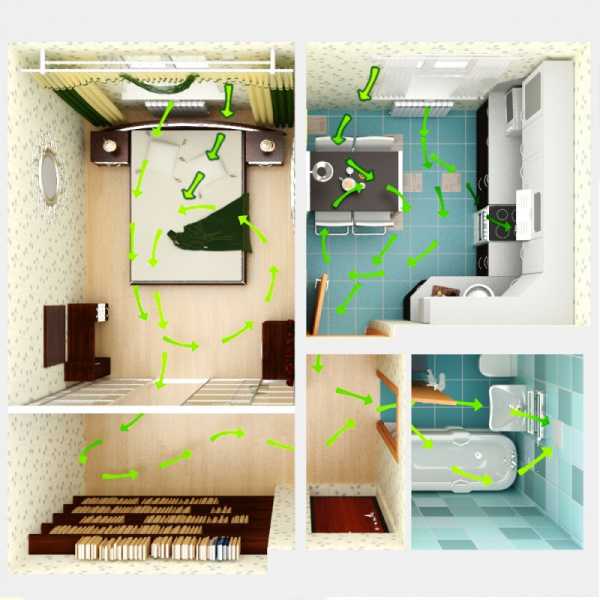

В большинстве квартир советского времени вентиляция естественная, работающая за счет разницы давления в доме и за его приделами. Причем, вентиляция эта вытяжная, т.е. старый воздух вытягивается из помещения. Но откуда же в таком случае взяться свежему воздуху, спросите вы? За приток воздуха отвечали щели в деревянных окнах и дверях, т.е. они были учтены при проектировании вентиляции и принимали активное участие в воздухообмене.

Сейчас люди стараются заменить старые деревянные окна на пластиковые, герметичные стеклопакеты, а также всячески утепляют свое жилье. Из всего вышесказанного следует, что установка герметичных окон является прямым вмешательством в работу вентиляционной системы, в результате чего обмен воздуха в квартире просто блокируется.

Это приводит к таким негативным последствиям, как отсырение стен и появление на них плесени, запотевание стеклопакетов и пр. Исправить ситуацию периодическими проветриваниями невозможно, так как воздухообмен должен быть постоянным. К тому же, это и не очень удобно, к примеру, в холодное время года, когда в квартире и так нежарко.

Новички в таких случаях зачастую по ошибке пытаются исправить ситуацию установкой принудительной вытяжной вентиляции. Другими словами – они устанавливают вытяжные вентиляторы, которые втягивают воздух в воздуховоды. Но, как мы выяснили, проблема кроется не в плохой вытяжке, а в отсутствии притока воздуха. Поэтому гораздо эффективней и проще установить приточные клапана, при условии, конечно, что сама вентиляционная система исправна. Ведь в старых домах проблема может заключаться и в вытяжке, и в отсутствии притока одновременно.

Чтобы проверить качество работы вентиляционной системы, откройте окно на проветривание и поднесите к вентиляционной решетке зажженную спичку, зажигалку или свечку. Если огонек сильно отклонится в сторону вентиляционного люка, значит, вентиляция работает, как положено. Как правило, сильный поток воздуха возле решетки можно почувствовать даже рукой.

Приточные клапаны, в зависимости от расположения, бывают двух типов:

• устанавливаемые на окна;
• стеновые.

Последние более эффективны и удобны в эксплуатации.  Поэтому далее пойдет речь именно о них.

2

В чем секрет хорошего микроклимата – принцип работы системы

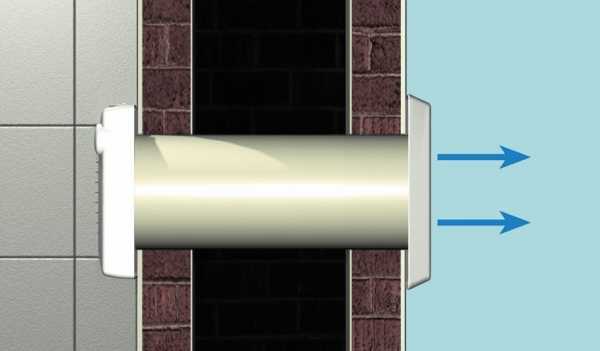

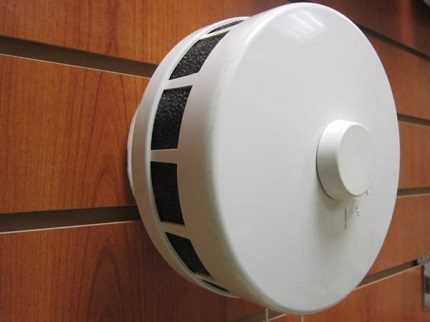

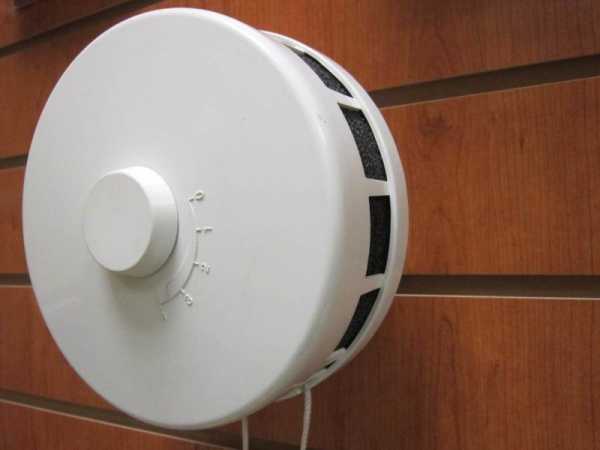

Приточный клапан, по сути, представляет собой трубку, которая проходит сквозь стену. С наружной стороны стены на трубку устанавливается решетка, которая защищает клапан от попадания в него мусора, осадков, насекомых. Внутри трубки расположен теплоизоляционный материал, который не дает теплу выйти сквозь клапан, а также воздушный фильтр, который очищает воздух, поступающий в помещение от пыли. Со стороны помещения устанавливается декоративная накладка, позволяющая регулировать интенсивность приточного потока воздуха. У некоторых моделей воздушный фильтр встраивается в накладку, что упрощает его замену.

Конечно, подобным образом устроены самые простые варианты приточных клапанов. Более сложные модели могут иметь дополнительные функции:

• встроенный вентилятор, при включении которого в помещении получается принудительная приточная вентиляция;
• греющий элемент, который позволяет нагревать поступающий в помещение воздух в зимнее время, и тем самым снизить теплопотери;
• пульт дистанционного управления, позволяющий регулировать интенсивность воздушного потока и управлять другими функциями.

Надо сказать, что в некоторых случаях может потребоваться установка не только приточного, но и вытяжного клапана, если основная вентиляция не справляется с вытяжкой воздуха или она вообще отсутствует, к примеру, в частном доме. Вытяжные клапаны устроены практически так же, как и приточные, но ориентированы на движение воздушных потоков в обратную сторону. Соответственно, они имеют обратные вентиляторы.

Учтите, что приточно-вытяжная вентиляционная система эффективна только в том случае, если клапаны правильно расположены. Приточный клапан должен располагаться ближе к полу, а вытяжной – под потолком с противоположной стороны стены. В противном случае воздушный поток будет втягиваться и тут же вытягиваться, не затрагивая воздушные массы внутри помещения.

3

Выбираем аппарат – зависит ли эффективность от пропускной способности гильзы?

Как мы уже сказали выше, приточные клапаны различаются дополнительными опциями и способом управления. С этими моментами вы, наверняка, разберетесь самостоятельно. Но существуют и другие важные параметры, которые влияют на эффективность вентиляционной системы. К ним относится:

• диаметр трубки. Как правило, у бытовых клапанов этот показатель составляет от 40 до 130 мм;
• мощность вентилятора – касается только устройств, которые оборудованы вентилятором. Чем он мощней, тем, соответственно, производительней устройство.

Конечно, новичку определить производительность аппарата по диаметру трубы и мощности вентилятора достаточно сложно. Поэтому производители указывают данный параметр в объеме воздуха, который клапан способен пропустить через себя в течение часа. Мощность клапана должна быть такой, чтобы воздух в помещении менялся в течение дня несколько раз.

В качестве примера возьмем стандартную кухню в хрущевке площадью 6 квадратных метров. При высоте потолка в три метра ее объем составляет 18 кубических метров. В среднем проходимость одного клапана диаметром 130 мм превышает 50 м³ в час. Соответственно, для небольшой кухни такой производительности более чем достаточно. Если устройство приобретается для большого помещения, и его мощности недостаточно, чтобы качественно улучшить воздухообмен в помещении, можно установить два клапана. Но такая потребность возникает редко.

Чаще всего приточные клапаны устанавливаются в пространство между окном и радиатором отопления. Поэтому при выборе прибора обязательно измеряйте это расстояние. Если крупный клапан не поместится, можно установить два клапана меньшего размера. Единственное, смотреть нужно не на диаметр трубы, а на габариты декоративной решетки, так как именно она займет пространство между радиатором и подоконником.

Также при покупке устройства обязательно уделите внимание длине трубы, особенно это касается старых домов с толстыми стенами. Длина гильзы должна несколько превышать толщину стен. Если гильза окажется короче, то нарастить ее будет достаточно проблематично.

4

Что нам понадобится для установки – подготавливаем инвентарь

Чтобы выполнить монтаж клапана, нам необходимо подготовить следующие материалы и инструменты:

• мощный перфоратор;
• коронку по бетону – диаметр должен превышать диаметр гильзы клапана;
• буровую штангу, позволяющую бурить отверстия на большую глубину;
• мягкий утеплитель – лучше всего использовать вспененный полиэтилен или специальный пенополиуретановый утеплитель для труб по диаметру гильзы. Иногда для этих целей применяют минвату, но мы этого делать не рекомендуем, так как минеральная вата сильно впитывает влагу;
• строительный герметик;
• рулетку;
• строительный уровень;
• монтажный нож;
• фигурную отвертку;
• маркер;
• полиэтиленовый пакет.

После подготовки всего необходимого можно начинать установку приточного клапана.

5

Устанавливаем прибор – как обойтись без помощи специалистов?

В первую очередь определяемся, где будет располагаться клапан в квартире или доме. Чаще всего этот прибор устанавливается на кухне. Однако выполнить его монтаж можно и в другом помещении. К примеру, если вы собираетесь обустроить принудительную приточно-вытяжную вентиляцию, имеет смысл расположить клапаны на противоположных стенах дома или квартиры. В таком случае в воздухообмене будут задействованы воздушные массы всего жилья. Но для этого двери должны быть правильно установлены, т.е. с небольшим зазором между полом и дверным полотном, чтобы в закрытом положении они не перекрывали поток воздуха.

Если вы собираетесь установить клапан все же на кухне, находим ему место как можно дальше от решетки вытяжного воздуховода, чтобы воздухообмен не получился замкнутым в пределах небольшого кольца.

Когда с расположением устройства вы определитесь, начинаем установку. Прежде всего, выполняем разметку под отверстие. Для этого прикладываем нижнюю часть корпуса декоративной решетки к стене и обводим маркером отверстие внутри корпуса. Сразу же под отверстием раскрываем и фиксируем полиэтиленовый пакет, так как мусора в процессе высверливания будет очень много.

После этого нам необходимо высверлить отверстие. Надо сказать, что эта операция самая сложная. Начинается она с выполнения так называемого заходного отверстия, которое имеет диаметр на пару сантиметров больше диаметра гильзы. К примеру, если нам нужно установить гильзу диаметром 40 мм, высверливаем заходное отверстие коронкой диаметром 65 мм. Глубина отверстия должна составлять 3-4 см.

Затем по центру заходного отверстия высверливаем отверстие меньшего диаметра – 45 мм. Вначале бурим его на всю глубину коронки, а затем надеваем штангу, чтобы пройти стену квартиры или дома насквозь. Крайне важно в процессе сверления держать дрель строго перпендикулярно стене, поэтому следим, чтобы коронка входила в стену под прямым углом.

Пробуривая стену, периодически вытаскиваем коронку и извлекаем вырезанную часть стены. Чтобы в процессе сверления сильно не поднималась пыль, смачиваем поверхность стены водой. В случае перегрева коронки делаем перерывы, чтобы инструмент остывал. Особенно важно делать перерывы при работе с коронкой по бетону, так как перегрев может привести к быстрому выходу инструмента из строя.

По завершении работы продуваем отверстие, чтобы в нем не осталось пыли. Затем начинаем собирать приточный клапан, для этого вначале в стену вставляем своими руками гильзу. Предварительно на край трубы наматываем или надеваем утеплитель. Ширина полоски утеплителя должна соответствовать глубине заходного отверстия. Чтобы подготовить утеплитель, вставляем его в отверстие и обрезаем заподлицо со стеной.

Наша задача заключается в том, чтобы вставить его до упора. Для этого совершаем вращающее движение гильзой, как будто мы ее вкручиваем. Когда уплотнитель упрется в стену, такими же прокручивающими движениями вставляем трубку до конца, чтобы она прошла стену насквозь. Если трубка слишком длинная, предварительно ее обрезаем. Она должна примерно на сантиметр выступать из стены с двух сторон.

После установки трубки выполняем монтаж декоративной вентиляционной решетки. Для этого нижнюю часть корпуса прикладываем к стене, чтобы выступающая трубка вошла в отверстие корпуса. Затем к корпусу прикладываем уровень и выравниваем его положение относительно горизонтали. Сразу же делаем на стене метки сквозь монтажные отверстия в корпусе. После этого временно убираем корпус и, согласно меткам, просверливаем в стене отверстия под дюбели. Далее устанавливаем корпус на место и крепим его дюбелями. Конечно, если стены деревянные, вместо дюбелей используем обычные саморезы.

В закрепленный на стене корпус вставляем фильтр и другие компоненты, после чего надеваем крышку. Как собираются наружные компоненты приточного клапана, вы можете подробно узнать из инструкции, которая имеется в комплекте. С наружной стороны вставляем декоративную решетку в выступающую трубку. Место примыкания решетки к стене желательно промазать строительным герметиком.

На этом процесс обустройства приточного клапана в стене завершен. Теперь осталось проверить устройство в работе. Для этого подносим к декоративной решетке зажженную спичку или зажигалку. Огонек при этом должен сильно отклониться или даже полностью потухнуть, что свидетельствует о выходе из решетки потока воздуха.

По такой же схеме выполняется монтаж вытяжного клапана, только, как мы уже говорили, устанавливается он под потолком.

obustroen.ru
