Одним из максимально востребованных видов металлопроката является так называемая профильная труба, особенно квадратного и прямоугольного сечения.

Профильные трубы используют там, где нужна прочность.

Области применения квадратных и прямоугольных профильных труб

Трубы, имеющие в сечении квадрат или прямоугольник со скругленными краями, широко применяются в промышленном и особенно гражданском строительстве при возведении колонн зданий, различных башен, вышек, опор. Наличие плоских граней упрощает монтаж конструкций, каким бы способом он ни велся, включая сварочные работы. Именно поэтому профильные прямоугольные или квадратные трубы — достойная альтернатива металлической балке, швеллеру или уголку.

Востребованы трубы подобного сечения и в сельском хозяйстве, ведь из них преимущественно изготавливаются каркасы всевозможных тепличных комплексов и помещений для сельхозживотных.

При обустройстве личного приусадебного участка без квадратной трубы тоже трудно обойтись, ведь она может не только использоваться как отдельный элемент различных заграждений и заборов, но и легко превратиться в основу любого навеса, парника, гаражных ворот или металлической двери подсобного помещения.

Мебельная промышленность с успехом использует трубы квадратного сечения при изготовлении металлокаркасов медицинской и садовой мебели, компьютерных столов, всевозможных стеллажей и полок. Выставочные павильоны, каркасы для рекламных щитов, оборудование детских развлекательных комплексов…Настолько многогранно и разнообразно применение квадратной трубы, что сложно назвать современную сферу жизнедеятельности человека, в которой бы она не была задействована.

Преимущества применения труб квадратного или прямоугольного профиля

Схема трубы профильной квадратной.

Такое широкое распространение вполне объяснимо, ведь трубы квадратного и прямоугольного сечения обладают достаточной конструктивной жесткостью и прочностью, в то время как их вес и материалоемкость выгодно отличаются от металлического бруса. Достаточно сказать, что применение профильных труб квадратного и прямоугольного сечения позволяет снизить общую металлоемкость любой конструкции на четверть, что значительно удешевляет ее стоимость. Причем прочность конструкции легко регулировать, используя при монтаже прямоугольные трубы с различной толщиной стенок.

Даже по сравнению с обычной круглой трубой, прямоугольное и квадратное сечение имеет логистическое преимущество, так как продукция подобной формы легко складируется и более компактна при транспортировке, занимая минимум объема. Немаловажно и то, что именно квадратные и прямоугольные трубы наименее трудоемки при дальнейшей отделке (грунтовке, покраске), что позволяет значительно сократить количество расходуемого материала и время на обработку.

Недостатки профильных труб

В основном металлические профильные трубы изготавливаются из черного металла, что и объясняет ее типичный недостаток — коррозионную нестойкость. Для повышения сопротивляемости можно покрыть стальные изделия слоем цинка, что значительно повысит их эксплуатационные характеристики, однако и приведет к некоторому удорожанию продукции.

Технология изготовления

По сравнению с классической формой трубы, прямоугольные и квадратные более сложны в производстве.

Обычно процесс производства включает в себя следующие операции:

1. Подготовка штрипса (металлической ленты, полуфабриката будущего изделия). От толщины заготовки напрямую зависит толщина стенок трубы в дальнейшем.
2. Изготовление круглого профиля на формовочном стане.
3. Сварка краев заготовки. Чаще всего производится высокочастотными токами. При изготовлении изделий из нержавеющего металла используют плазменную или контактную сварку под давлением.
4. Тестовая проверка шва на прочность. Отбракованные изделия реставрации не подлежат и списываются в металлолом.
5. Формирование прямоугольного или квадратного профиля вальцами. При этом может производиться непрерывное охлаждение формируемой заготовки.
6. Тестирование геометрических параметров.
7. Температурная обработка изделия, чтобы снять внутреннее напряжение металла после деформации.
8. Распиловка заготовок на отдельные трубы необходимой длины, от 4 до 12,5 м.
9. Снятие заусениц, образовавшихся после предыдущего этапа (по желанию заказчика, так как значительно повышает цену трубы из-за трудоемкости процесса).

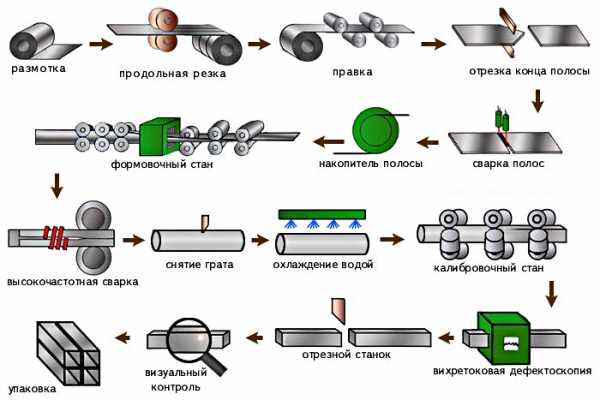

Технологический процес изготовления профильной квадратной трубы.

По такой технологии получают трубу шовную квадратного или прямоугольного профиля.

Более высокими эксплуатационными качествами характеризуются трубы, изготовленные без шва, путем волочения или прессования на специальных станках. В этом случае бесшовная металлическая круглая заготовка разогревается и поступает на прошивочный стан, где и калибруется до требуемого размера и нужного прямоугольного или квадратного профиля.

Иногда на рынке строительных материалов можно встретить довольно дешевые изделия, выполненные кустарным способом. В этом случае квадратное или прямоугольное сечение достигается обработкой обычной круглой трубы на специальных вальцах. Следует учесть, что такой способ производства далеко не всегда позволяет точно выдержать необходимые геометрические размеры изделия, которые гарантированно достигаются на предприятиях полного цикла.

Материалы, используемые при производстве трубы прямоугольного или квадратного сечения

Согласно технической документации, для производства трубы используется сталь марки 10 ПС или 08 КП. Если же применяется металл с особыми свойствами (сталь 09г2с-12), то изделия из него способны успешно противостоять даже таким агрессивным средам, как морская вода. Именно такие прямоугольные и квадратные трубы используются при строительстве объектов в Заполярье, в районах вечной мерзлоты.

Еще большей стойкостью и полной индифферентностью к щелочам и кислотам отличаются различные сплавы аустенитного класса, с применением хрома или никеля. Однако из-за высокой дороговизны такие трубы используются преимущественно на предприятиях химической, фармацевтической и пищевой промышленности.

Согласно нормативной документации, готовая квадратная и прямоугольная труба может выпускаться двух групп. Если изделие принадлежит группе А, то нормированию подлежат только механические свойства металла. У изделий группы В, помимо этого, нормируется еще и химический состав стали.

experttrub.ru

Цены на трубы профильные квадратного сечения в Москве

У нас представлен широкий ассортимент профильных труб квадратного сечения с размерами от 15х15 до 300х300 мм и сечением от 1 до 12 мм.

Особенности производства квадратных профильных труб

Трубы с квадратным сечением изготавливают двумя способами:

• методом прессования: за основу берут заготовку с круглым сечением, которым придают нужную форму механическим способом;
• сварным методом из металлической ленты.

Чаще всего используется сварка: изделия с квадратным сечением редко применяют в трубопроводах, и наличие шва не сказывается на прочности.

Производство сварных изделий осуществляют в следующем порядке:

• Заготовку разрезают, сворачивают.
• Подготовленную ленту вставляют в формовочную машину, которая изготавливает изделие с квадратным сечением.
• В месте будущего соединения изготавливают шов. Используется камера с инертным газом.

Такой способ производства позволяет снизить стоимость профильных труб до минимума и изготовить прочные и надежные изделия. Шов ослабляет продукцию на 5-10% по сравнению с бесшовным прокатом. Кроме того, технология не предполагает нагрев до высокой температуры, поэтому сталь сохраняет пластичность.

Для изготовления используют конструкционную нержавеющую сталь, реже — легированную, с добавлением хрома.

Разновидности профильных труб с квадратным сечением

Стальные профильные трубы могут иметь любые размеры сечения, длину и толщину. При выборе длины производители ориентируются на ГОСТ 13663-86, ограничивающий размеры проката данного типа 12 метрами. Минимальная длина составляет 1 метр.

Размеры сечения составляют от 3х3 до 300х300 мм. Минимальные размеры в нашей компании — 15х15 мм. Толщина стали составляет от 1 до 12 мм, и заказчик сможет выбрать оптимальный вариант для своей сферы применения.

Прочность труб с квадратным профилем зависит от их размеров, толщины металла и его типа и марки.

Применение труб квадратного сечения

При изготовлении и подборе профильного металлопроката учитывается его будущее назначение. От того, насколько высокой будет нагрузка трубу, зависят ее прочностные характеристики и срок службы.

Чаще всего, в Москве квадратные трубы заказывают строительные компании. Изделия необходимы застройщикам при возведении различных металлических конструкций — от ограждений и опор до пожарных лестниц, мостов, вышек. Без проката невозможно изготовление силовых конструкций.

Купить профильную трубу квадратного сечения можно и для отделки. В строительных компаниях используют такой прокат в качестве декоративного или нагружаемо-декоративного элемента. Профильные изделия небольших размеров востребованы на мебельных фабриках, где из металла изготавливают ножки и каркасы столов, стульев, диванов, кресел, кроватей и другой мебели.

Использовать трубы подобного типа можно и в качестве дополнительного армирующего материала для бетонных изделий. Их прочность сравнима с прочностью арматуры тех же размеров, а вес значительно меньше. Это снижает нагрузку на несущие элементы конструкции и общую стоимость строения.

Лучшие цены на квадратные трубы в СтальПро!

Компания «СтальПро» не один десяток лет занимается производством и поставками металлопроката. Мы отлично знаем рынок и работаем только с проверенными российскими производителями. Обратившись к нам, вы сможете купить действительно качественные изделия, соответствующие государственным стандартам.

Воспользуйтесь нашим каталогом, и подберите продукцию нужных габаритов. Мы постарались указать все характеристики, которые будут важны для заказчика. После оформления заказа мы обсудим наиболее удобный способ доставки и оплаты, а затем привезем продукцию на ваш объект.

В «СтальПро» вы сможете без проблем купить квадратные трубы в Москве из любого российского региона. Мы доставим заказ в ваш город через несколько дней. Обращайтесь!

steel-pro.ru

Металлическая труба с квадратным сечением, технология производства стального профиля и сферы применения

Большинство современных производителей металлоконструкций способны предложить своим потенциальным клиентам огромный выбор металлических профилей из разных марок стали и разнообразной конфигурации.

Зачастую неискушённому конечному потребителю может быть сложно разобраться в особенностях подобной продукции и правильно выбрать то, что ему нужно.

Поэтому стоит внимательно рассмотреть все характеристики и функционал каждого вида профиля по отдельности прежде, чем окончательно сделать свой выбор.

В этом случае разберём более подробно такой вид профиля, как металлическая труба квадратного сечения.

Что такое квадратная труба

Труба квадратного сечения, именуемая ещё как труба профильная квадратная или попросту квадратный профиль, является очень практичным и удобным в применении видом металлопроката.

Этот вид продукции широко используется в строительной промышленности, в частности, при строительстве быстровозводимых металлических конструкций или для создания сложных сварных сооружений из металла.

Особенности производства профиля

По способу производства металлическая труба квадратная бывает трёх основных видов

• Профиль, при производстве которого применяют электросварку;
• Бесшовный метод изготовления способом холодного деформирования металла;
• Бесшовный метод изготовления способом горячего деформирования металла.

Для того, чтобы понять, в чём недостатки и преимущества каждого типа производства, необходимо разобраться с ними поподробней.

Метод производства с применением электросварки

Профиль квадратного сечения, изготовленные с применением сварки, изготавливаются из листовой стали, которая скручена в рулоны. Сам процесс производства состоит из следующих этапов:

1. Рулон листовой стали разматывают, нарезая его при этом на полоски заданной ширины.
2. Чтобы получить в результате ленту стали необходимой длины, короткие полоски сваривают электросваркой.
3. Готовые ленты подаются на специальный формовочный станок с вальцами, которые и формируют из ленты круглую трубу нужного диаметра.
4. Продольный шов полученного изделия заваривают электросваркой. Важно отметить, что тип сварки может быть самый разный, производитель сам его выбирает в зависимости от производственных мощностей и рыночной рентабельности.
5. Готовая круглая труба в результате подаётся на следующий по этапу производства формовочный станок, который, в свою очередь, при помощи вальцов формируют из неё квадратную трубу.
6. Дальше изделие проверяет специальный дефектоскоп, который выявляет имеющиеся дефекты при помощи блуждающих токов.
7. Потом каждую единицу готовой продукции просматривают визуально на предмет обнаружения внешних видимых дефектов.
8. После всех этапов проверки изделия распиливают, упаковывают и отправляют на склад готовой к реализации продукции.

Бесшовный метод производства

В этом способе производства в качестве заготовки используют не рулон листовой стали, а металлический цилиндр, именуемый штангой.

Вот как это делается:

1.
   Заготовку нагревают до температуры, при которой металл приобретает необходимые пластические характеристики.
2. Нагретую до нужной температуры заготовку передают на специальный пресс, который выдавливает из неё внутреннюю часть, полученную в результате гильзу, надевают на оправку.
3. На следующем производственном станке заготовку прогоняют через ряд разных вальцов, которые растягивают гильзу и формируют при этом круглую трубу с необходимыми диаметром и толщиной стенки.
4. Готовую круглую заготовку, но уже без оправки, подают на калибровочный станок с вальцами, которые формируют из круглой трубы — квадратную.
5. Готовые изделия проверяют на наличие дефектов, нарезают, упаковывают и передают на склад готовой продукции.

Изготовление методом формирования (деформации)

Этот процесс является самым простым и дешёвым. Для него используют довольно недорогое оборудование, именно поэтому его ещё называют «кустарным».

Всё, что для этого нужно, это недорогостоящий формовочный станок с вальцами, через который прогоняют круглую трубу нужного диаметра, получая на выходе трубу квадратную.

Как уже говорилось — этот способ производства относительно недорогой и себестоимость продукции при этом будет тоже невысокой, но стоит обратить внимание на тот факт, что такая продукция может не соответствовать требованиям стандартов прочности, т. к. они не проходили необходимой термообработки.

Стандарты, параметры и сортамент труб

Сортамент профиля

В соответствии с требованиями стандартов, согласно каким производятся стальные квадратные трубы, производитель формирует так званную таблицу сортамента, в которой указываются все необходимые параметры и характеристики изделий. В данной таблице указываются следующие параметры продукции:

• Масса погонного метра изделия,
• Толщина стенки изделия,
• Площадь поперечного сечения изделия,
• Внешний размер изделия.

Благодаря такой таблице потребитель может оптимально подобрать тип профиля и точно рассчитать массу и размеры будущей конструкции.

ГОСТ в производстве

Согласно утверждённым ГОСТам, квадратные трубы, в зависимости от способа производства, должны соответствовать следующим геометрическим параметрам:

• При производстве методом холодного деформирования профиль должен иметь наружные размеры в пределе 10−120 мм с толщиной стенки 1−8 мм.
• С использованием метода горячего производства внешние размеры должны быть в интервале 60−180 мм, а толщина стенки соответственно 4−14 мм.
• Изготавливать электросварку в производстве профиля можно с размерами 10−100 мм и толщиной сечения 1−5 мм.

В соответствии со стандартом производства, края стенки могут быть как прямыми, так и скруглёнными, но при этом радиус закругления не должен превышать удвоенной толщены стенки изделия.

Трубы малых и средних размеров от 15*15 до 60*60 производят из металла марок 1сп/пс, 2сп/пс и Ст3сп/пс.

При продуцировании квадратного профиля сортамента от 80×80 и до 300×300 руководствуются нормативами ГОСТ 30245–2003 , в котором содержатся стандарты производства прямоугольных профилей замкнутого типа. В соответствии с требованиями этого ГОСТа, подобные изделия изготовляют из стали следующих марок:

• 09Г2С,
• Ст3сп/пс,
• Ст3сп/пс5.

Эта продукция изготовляется исключительно методом горячего проката из низкоуглеродистого или углеродистого металла. Применяются такие трубы для создания строительных конструкций.

В большинстве случаев длина продукта на выходе составляет шесть метров, но по требованию заказчика, и по договорённости с производителем, длину квадратной трубы можно сделать большей или меньшей. Длина при этом не должна превышать 10 метров, что обусловлено определёнными логистическими и производственными трудностями, вызванными изготовлением профиля большей длины.

В случае же с изготовлением профиля повышенного сортамента, то, возможно, из производства с размерами от 10 и до 12 метров.

В зависимости от технических особенностей дальнейшего применения подобной продукции, её производят двумя технологическими способами, которые определяют группу получившихся в результате продукции.

Группы труб бывают следующие:

• Группа, А — изготавливаются из стали по требованиям ГОСТ 380–2005 (раньше ГОСТ 380–88 ) в соответствии с нормами механических характеристик,
• Группа В — изготавливаются из стали в соответствии со стандартом ГОСТ 380–2005 или ГОСТ 1050–88 в соответствии с нормами механических и химических характеристик.

Для точно определения области применения подобной продукции, в сопроводительную документацию вносят их параметры по механическим и химическим свойствам.

Стоит также отметить, что в подавляющем большинстве случаев, этот вид продукции не предназначен для транспортировки по ним жидкостей и газов. Это обстоятельство определяет тем фактом, что большинство производителей не проводит их гидравлического тестирования.

Но, справедливости ради, стоит отметить, что всё же на рынке металлопроката встречается квадратный трубный профиль, подвергаемый производителями тестированию на предмет устойчивости к внутреннему давлению, которым поддают круглые водопроводными и газопроводными трубами.

Преимущества прямоугольных труб

Применение подобной продукции является более целесообразным в ряде случаев по причине наличия в их характеристиках следующих преимуществ:

• Облегчают построение конструкций с высокой степенью сложности,
• Лёгкость монтажа,
• Простота транспортирования и хранения,
• Простота нанесения на них специальных защитных покрытий,
• Являются устойчивыми к вибрациям и деформациям,
• Имеют относительно небольшой вес, что, в свою очередь, уменьшает общий вес конструкции снижает нагрузку на них,
• Высокая степень прочности и надёжности,
• Уменьшает потребность применения большого количества швов при сварке.

Область применения труб с квадратным сечением

Металлическая квадратная труба имеет невероятно широкий спектр применения в области создания металлоконструкция разной степени сложности благодаря следующим её особенностям

1. Такой тип профиля замечательно противостоит боковым нагрузкам и трудно деформируется благодаря наличию рёбер жёсткости.
2. Этот вид продукции имеет привлекательный внешний вид.
3. Для соединения элементов конструкции из квадратного профиля необязательно применять сварку, можно воспользоваться винтовыми и резьбовыми типами крепления.
4. С таким профилем намного легче работать в кустарных и бытовых условиях.

В зависимости от того, какого типа конструкцию необходимо создать, применяют профиль трубы стальной квадратной разного диаметра.

Из профиля малого и среднего диаметра сечения создают разнообразного типа конструкций бытового и хозяйственного назначения. Это могут быть, например, каркасы разных стендов, павильонов для торговли, оград, заборов, лестниц, конструкции наружных дверей, окон, навесов, козырьков, арок, мебельных каркасов, их возможно применять в машиностроении и автомобилестроении, создания производственного оборудования и станков. В общем, возможности по применению огромные.

С другой стороны, квадратная труба большого размера чаще всего используется при создании тяжёлых несущих конструкций в строительстве. Это могут быть, например, несущие конструкции каркасов и рам жилых домов, производственных, офисных и торговых помещения, теплиц, парников и складов, разного рода парапеты, опоры, вышки, перекрытия, вентиляционные и коммуникационные шахты и тоннели, каналы дымоходы и многое другое.

Из всего описанного становится ясно, что металлическая квадратная труба сечения является очень важным и полезным типом металлопроката, применение которому находится в самых разных отраслях строительства и производства. Использование подобного материала очень сильно упрощает работу инженерам, конструкторам и монтажникам конструкций.
