Типы цоколей – Цоколи ламп — типы, размеры, маркировка

Описание цоколей ламп, классификация и характеристика по типам с картинками и списком

Приобретая светильник, требуется помнить о лампе. Ведь в большинстве случаев он не комплектуется этим устройством. А они на рынке представлены в широком ассортименте. Возможность выбора связана с такими показателями, как размер, форма, мощность и цоколь. Это составной элемент, при помощи которого устройство освещения крепится в патроне и получает питание электрическим током.

В качестве материала для изготовления цоколя служит металл или керамика. Внутри конструкции цоколя размещены электроды для передачи тока, а снаружи — контакты для его поступления. Каждый светильник имеет свой патрон, для которого подходит определённый тип цоколя. Поэтому перед покупкой прибора освещения требуется досконально изучить информацию о цоколях.

Кроме этого, приборы не вечны. Рано или поздно любая лампа выработает свой ресурс. Когда хозяину необходимо приобретать новую и он начинает путаться в многообразии ассортимента конструкций ламп. Вспомните, когда последний раз ходили в супермаркет и выбирали лампу — каково это было сделать? Непосредственно у ламп необходимо учитывать такие характеристики, как мощность, габариты и напряжение. Особенно сейчас популярен энергосберегающий тип устройств, а у них выбор цоколей представлен широким диапазоном модифицированных конструкций. Их могут выбрать только специалисты строительства, или те, кто прочтёт данную статью и кое-что извлечёт полезного по вопросу, что такое цоколь лампы.

Просто о непонятном

Как в бытовых, так и в промышленных областях используются варианты с различными соединениями накаливания. Тип соединения зависит от характеристик и типа светильника. По причине многообразия конструкций применяется специальная классификация. По ней типы цоколей ламп делят на группы. В быту люди используют в основном 2 вида — резьбовой и штырьковой. Ниже представлена подробная информация о них.

Резьбовое соединение

Как понятно из названия, соединение с патроном производится при помощи резьбы. Поэтому такой тип ещё называют винтовым — лампу нужно завинчивать в патрон. Обратите внимание на упаковку лампы следующий раз в магазине — на ней будет нанесена латинская литера

Е — это обозначение резьбового типа. Букву будет сопровождать число, которое указывает на диаметр резьбы. В бытовых лампах распространены цоколи Е14 и Е27. В мощных же устройствах уличного освещения используют цоколь Е40.

Чуть ли не в начале предыдущего столетия был придуман этот вид, конструкция которого не менялась — настолько удачной она получилась. Поэтому в большинстве бытовых приборах освещения ныне используют данную конструкцию. Из-за этого современные лампы прекрасно становятся в раритетные люстры. Это касается даже светодиодных ламп.

Стоит отметить, что заокеанские стандарты отличаются от наших. К США и Канаде напряжение в бутовой сети составляет

110 В. И чтобы в патрон случайно не ввинтили европейскую лампу, там применяют иные размеры цоколя — Е12, Е17, Е26, Е39.

Штырёк — нет проблем с установкой

Цоколь в виде штырька не менее популярен в бытовой среде. Два штырька из металла, которые одновременно передают ток и удерживают в патроне устройство — это простое решение. Удержание лампы происходит за счёт того, что она плотно удерживается в патроне с обеих сторон.

Штырьки отличаются по диаметру и расстоянию между ними. Литера G показывает, что цоколь имеет штырьковый тип. А число отражает расстояние между штырьками. Распространённые варианты — G4, G9, G13.

Представленный вид цоколя имеют почти все виды устройств — накаливания, люминесцентные, галогенные, светодиодные.

Иные разновидности

Вышеперечисленные типы цоколей больше всего встречаются нам в повседневной жизни. Но, помимо них, существует ещё много разновидностей цоколя, которые применяются в специализированных приборах освещения и не так популярны в быту.

1. С утопленным контактом — R. Его устанавливают в приборы с питанием от переменного тока и высокой интенсивностью работы.
2. Со штифтом – В. Боковые контакты в лампах с этим цоколем несимметричны, что позволяет производить замену с высокой скоростью. Можно сказать, что это аналог резьбового цоколя, только без резьбы.
3. С одним штырьком – F. Они делятся на подвиды – цилиндрические, рифлёные и с особой формой.
4. Софитный – S. Контакты располагаются с 2-х сторон. Они симметричны. Такие крепежи используют для автомобильных ламп и для светильников в отелях.
5. С жёсткой фиксацией – Р. Применяют в прожекторных системах, где высокая мощность потребляемого тока.
6. Телефонный – Т. Используют для сигнальных ламп в системах управления – в пультах, в щитках с автоматикой.

На цоколи часто наносят маркировку, чтобы было видно для чего предназначена лампа. Применяют для этого несколько букв, а последняя отражает назначение:

• V – с коническим концом;
• U – энергосберегающий тип;
• A – автомобильная.

Описание распространённых в быту

Цоколи типа Е27 и Е14 широко распространились в быту. В простонародье их называют миньоном и их распространением — миниатюрные и стандартные лампы для светильников. Авторство на цоколь Е27 принадлежит изобретателю Эдисону. Однако не только придуманные им лампы накаливания имеют такой цоколь, но и более современные:

• галогенные;
• газоразрядные;
• люминесцентные;
• даже светодиодные энергосберегающие.

Обратите внимание! Форма конструкции с данным цоколем широко варьируется — от грушевидной формы до круглой и формы свечи, которая сплюснута сверху.

Штырьковая конструкция

Вместо завинчивающейся системы в этом типе цоколя используют штырьковую. В таких лампах накаливания есть 2 контакта, а цифровой код в обозначении означает расстояние между оными. Если контактов больше, то цифровой код обозначает диаметр окружности, в пределах которой находятся все контакты.

Латинские литеры указывают на модификацию устройства освещения. При этом изделия с разной модификацией не будут взаимозаменяемыми — это следует учесть при покупке. Если цоколи будут друг на друга подобные, то перед обозначением будет стоять цифра «2» или иная.

G4 — сфера мини

Предназначение — использование этих цоколей в миниатюрных галогенных лампах, которые использую в точечных светильниках. Данные устройства освещения применяют как штатные или же для декора. Зачастую их устанавливают в спальнях, на лестничных площадках. Дело в том, что при этом яркий свет исходит их разных точек на потолке или стенах и возможно достичь потрясающего эффекта.

Галогенные устройства чаще всего выпускают на 12 или 24 В. Их лицевая сторона плоская и они не выступают за пределы плоскости, в которую установлены. Лампы с цоколем G4 сегодня распространены в популярных лампах со стразами.

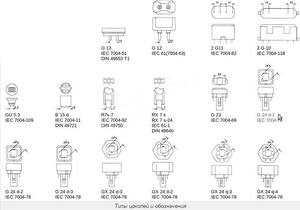

Набор: G5, G13, GU1, R

Для люминесцентных ламп в форме трубки используют отдельный вид цоколя, поскольку энергопотребление данных ламп невелик, то это энергосберегающий тип. Для конструкции ламп с цоколем G 13 характерно утолщение на концах. Это требуется для поворотного соединения с патроном.

В конструкции кварцевых осветителей используют цоколь типа R – его отличает утолщённый контакт. А также его используют в других лампах, которые работают от переменного тока, поскольку там нагрузка на проводку выше. Цифра в обозначении данного вида цоколя отражают общую длину лампы.

Штифтовый В

Байонет – это усовершенствованная конструкция Эдисона. Изменения направлены на уменьшение времени для замены прибора освещения.

К тому же эволюция постоянно уменьшала общую величину этого прибора.

R7s для небольших

Отличительной чертой данной конструкции являются боковые штифты, которые крепятся в специальном пазу патрона. Чтобы зафиксировать лампу с данной конструкцией потребуется прокрутить её на четверть оборота.

Наиболее распространены приборы освещения с таким креплением во внешнем освещении автомобилей. Такой тип крепления позволяет удерживать устройство под требуемым углом и направлять световой поток в нужное место. К тому же само устройство удобно и быстро менять в случае необходимости и она надёжно закреплена.

Софитные и фокусирующие

Данные приборы освещения применяют в приборах автомобилей. Софитная конструкция внешне чем-то похожа на предохранитель, а по бокам её находятся контакты для передачи электротока. На корпусе цоколя есть цифры, которые отражают наружный диаметр. Величина – миллиметры.

Фокусирующая конструкция обозначается литерой «Р». Приборы освещения с таким креплением применяют в прожекторах, огнях навигации, в бытовых фонариках. Механизм построен так, чтобы можно было направлять световой поток в разные места через специальную линзу путём регулирования.

led-устройства и их крепления

Для светодиодов характерно отсутствие нагрева, следовательно, их можно использовать там, где из-за высокой температуры могут быть проблемы с иными устройствами. К тому же светодиод — это супер энергосберегающий тип устройства освещения.

Современная промышленность освоила производство некоторых иных специализированных конструкций – для газоразрядных (ксеноновых) устройств. На Западе разработан и внедрён тип конструкции W, который позволяет контактировать с патроном самими проводами. Последние расположены в стеклянном основании устройства освещения.

Любая конструкция постоянно совершенствуется инженерами и приборы освещения и их составляющие не исключение.

Но на сегодняшний день светодиоды получают всё большее распространение благодаря экономии и превосходстве в яркости. Некоторые конструкции в светодиодных лампах имеют незначительные отличия от узлов в их традиционных аналогах. Виды цоколей ламп освещения и впредь будут меняться, поскольку инженеры будут стремиться к футуристичности и устройству, которое будет простым и дешёвым в производстве. Цоколи галогенных ламп и ламп накаливания хоть небольшим изменениям, но всё же были подвержены с течением времени.

decorator.guru

Типы цоколей

Цоколь — это составная часть лампы, которая необходима для фиксации лампы в патроне. Кроме того, на цоколе размещены контакты, проводящие ток, за счет них происходит питание лампы. Изготавливают цоколи из различных материалов. Но наиболее часто Вы можете увидеть их сделанными их металла, пластика или керамики. Также одним из предназначений цоколя является обеспечение герметичности лампы.

Со времён изобретения первых ламп их внешний вид претерпел серьезные изменения. Появилось и множество различных цоколей. Тип цоколя обозначает первая буква в маркировке лампы.

Существуют следующие типы цоколей:

• E – резьбовой цоколь (Эдисона). Именно данный цоколь был первым и по сей день он является наиболее распространенным.
• G – штырьковый цоколь. Также достаточно распространенный цоколь, который можно встретить как у галогеновых ламп, так и у люминесцентных. Представляет собой несколько штырьков, находящихся друг от друга на определенном расстоянии. В маркировке ламп с таким цоколем после буквы G всегда стоит цифра, показывающая расстояние между контактами.
• R – цоколь с утопленным контактом применяется в лампах с высокой мощностью (кварцевые галогеновые лампы).
• B – штифтовой цоколь (Байонет).
• F – цоколь с одним штырьком.
• a – цилиндрический штырёк.
• b – рифленый штырёк.
• c – штырёк специальной формы.
• S – софитный цоколь чаще применяется в трубчатых лампах и в лампах для автомобилей. Цифра, стоящая в маркировке после буквы, обозначает диаметр корпуса трубчатой лампы.
• K – цоколь с кабельными соединениями.
• H – цоколь для ксеноновых ламп.
• P – фокусирующий цоколь отличается наличием сборной линзы, направляющий световой поток. Используется данный тип цоколя в лампах для фонарей, прожекторов, проекторов.
• T – телефонный цоколь используется в лампах подсветки. Цифра, стоящая после буквы Т в маркировке лампы, указывает на ширину основания лампы, на котором находятся контакты.
• W – цоколь, в котором контакты выведены наружу прямо через колбу лампы. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах. Наиболее часто такие лампы применяются в автомобилях.

Как уже было отмечены выше, число, следующее за первой буквой в маркировке, обозначает диаметр цоколя или показывает расстояние между его контактами. Например, если лампа имеет маркировку E14, то Е — это резьбовой цоколь, а 14 — это диаметр цоколя в мм. Однако иногда Вы можете столкнуться с тем, что вместо числа стоят буквы. В этом случае они показывают сколько штырьков, пластин или гибких соединений имеется на цоколе:

• s — один контакт
• d — два контакта
• t — три контакта
• q — четыре контакта
• p — пять контактов

Кроме того, в маркировке некоторых цоколей к первой букве может добавиться еще одна, уточняющая:

• U – энергосберегающая лампочка;
• V – цоколь с коническим концом;
• A – автомобильная лампа.

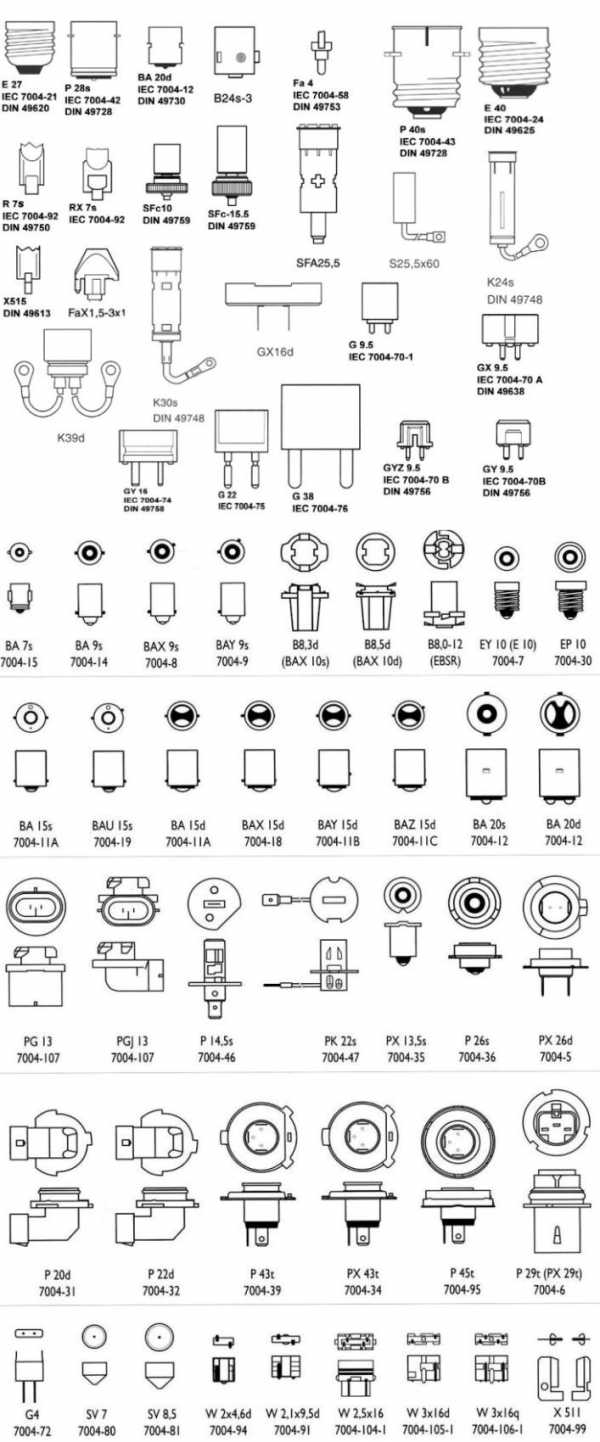

Ниже представлено изображение, с помощью которого Вы можете ознакомиться с различными типами цоколей:

xn--b1adcc5a6aj.xn--p1ai

Виды лампочек и типы цоколей

Умело организованное и правильно рассчитанное освещение жилого помещения способно помочь расслабиться после трудового дня, создать теплую романтическую обстановку, обеспечить должный уют. При реализации дизайнерских задумок в данной области оптимальным на стадии прокладки электропроводки, монтажа электроосветительных приборов будет привлечение специалистов.
Однако непосредственно выбор и замена лампочек в повседневной жизни обычно ложатся на плечи самих обитателей жилья, в связи с чем информация о том, какие существуют их виды, а также типах цоколей представляет реальный практический интерес и поможет обеспечить не только длительное поддержание системы освещения в исправности, но и минимизировать расходы на ее эксплуатацию.

Виды лампочек

Научно-технический прогресс заметно отодвинул человечество от первой лампочки Яблочкова или Эдисона. Выбор видов и типов лампочек на рынке крайне велик. Они существенно отличаются друг от друга по различным параметрам, очень часто не бывая взаимозаменяемыми, и делятся на несколько категорий по особенностям конструкции, применяемой в них технологии преобразования электричества в световой поток, технико-эксплуатационным характеристикам.

Светоотдача

Одним из основных свойств лампочек, по которому они различаются друг от друга, является светоотдача, то есть способность лампы при расходовании конкретного объема электричества выделить определенное количество света. В зависимости от конструкции, способа преобразования энергии в лампе при потреблении одинакового количества электричества получаемый световой поток будет разниться (единица измерения в Люменах/Ваттах). Соответственно, чем выше этот показатель, тем больше света производит лампа при одинаковом энергопотреблении. Как итог, единица света для его потребителя будет стоить дешевле, позволяя сэкономить.
Указанная характеристика не отражается при маркировке лампочек, поступающих в продажу, но ее можно узнать из сопроводительных документов к партии товара, имеющихся у продавца.

Напряжение

Следующим параметром, принципиально дифференцирующим лампы по сферам использования в быту, является напряжение электросети, которое для конкретного вида ламп будет рабочим. Стандартизировано несколько диапазонов напряжения, и самыми распространенными при этом являются лампы с рабочим напряжением в 220 Вольт. В случае подключения лампы в сеть с большим напряжением, чем то, на которое она рассчитана, она неминуемо перегорит. При меньшем напряжении она будет выдавать существенно меньше света, что сводит на нет возможность ее применения по назначению. Данные о рабочем напряжении каждой лампы указаны в ее маркировке.

Мощность

Также лампы различаются между собой по мощности, которая измеряется в Ваттах (Вт). Мощность – количество электроэнергии, которое данный элемент освещения потребляет каждую единицу времени своей работы (в час). Данный параметр в обязательном порядке отражается среди прочих на корпусе лампы.
Для освещения в быту наиболее часто применяются лампочки накаливания с мощностью в 100, 75 и 60 Ватт. Из светодиодных и энергосберегающих, чаще всего применяют с мощностью 7, 9 и 12 Ватт. В то же время в зависимости от замысла дизайнера по обустройству освещения могут потребоваться лампы и иной мощности.
Также данный параметр прямо пропорционально влияет на потребление электроэнергии при освещении и, соответственно, на цифры в квитанции коммунальных платежей.

Типы цоколей

Цоколем называется часть конструкции лампы, за счет которой она подключается к осветительному или иному прибору и через которую к ней подводится электроэнергия. Тип цоколя является конструктивной особенностью наряду с вышеуказанными техническими параметрами ламп, определяя возможность ее использования в конкретном элементе осветительной системы.
Имеется большое количество вариантов исполнения цоколей. Но в целом они подразделяются на две большие группы.
Наиболее распространенными и применяемыми в бытовых приборах освещения являются лампы с резьбовыми цоколями (Е14, Е27 и Е40). Исходя из названия, на цоколе в данном случае имеется несколько витков резьбы, он выполнен, как правило, из металла. За счет резьбового соединения лампа устанавливается в патрон, производится ее подключение, и она удерживается в электроприборе.
Классифицируются резьбовые цоколи в зависимости от размера, с обозначением буквой «Е», что означает «цоколь резьбовой Эдисона», а также числовым значением, сообщающим потребителю диаметр в миллиметрах. Наиболее часто встречаются цоколи Е-14 и Е-27.

Вторым часто встречающимся вариантом исполнения конструкции является штырьковый цоколь. Для него характерно наличие небольших штырьков на цоколе, за счет которых лампа подключается и удерживается в устройстве.
Маркировка таких цоколей также имеет буквенную часть – G (цоколь штырьковый), цифровую, где цифра означает шаг штырьков (G13, G9 либо G4 и т.п.).

Особенности устройства

Кроме того, лампы классифицируются по типу функционирования. Причем различия между группами достаточно принципиальны, что определяет выбор того или иного типа в каждом конкретном случае и варианте системы освещения.

Максимально распространенными в быту на текущий момент остаются лампы накаливания. Свет в них излучает раскаленная до крайне больших температур нить, как правило, вольфрамовая. Нагрев осуществляется за счет прохождения через нее электрического тока, а от окисления ее спасает создаваемый в колбе лампочки вакуум.

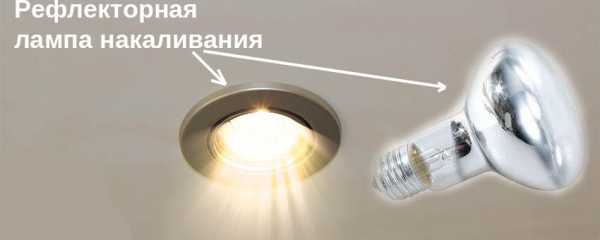

Одним из подвидов этой группы выступают рефлекторные лампы накаливания. Отличительная черта – на поверхность наносится тонкий слой серебра, что позволяет фокусировать световой поток в нужную точку. Чаще всего, рефлекторные лампочки монтируют внутрь подвесного потолка или декоративную подсветку полочек.



галогеновая лампа

Второй широко применяемый вид – это галогенные лампы. Выделение «галогенов» в отдельный от ламп накаливания вид при общей схожести принципа преобразования электротока в световой поток обусловлено чем, что их колбы заполняются бромистыми либо йодистыми газообразными веществами, что позволяет произвести существенно большее количество света при той же температуре нити накаливания.
Кроме того, увеличивается и потенциальный срок службы такого источника света.

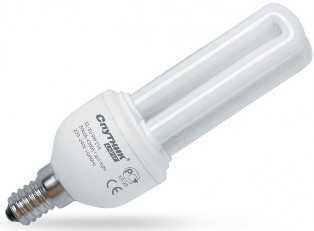

Энергосберегающая лампа

К сравнительно новой, но получающей в последнее время все большее распространение в быту группе можно отнести энергосберегающие лампы. Их прародителями являются люминесцентные лампы. Произведенная конструктивная доработка, приведшая к существенному уменьшению размеров по отношению к предшественникам, позволила расширить диапазон их применения в быту, обеспечить практичность и удобство эксплуатации.

Основными плюсами являются: более низкое энергопотребление, эксплуатационная температура, длительный срок службы. Вариантов таких ламп по форме колбы и типу цоколя в продаже имеется множество. Направления их применения в быту также крайне широки. Достаточно часто решающим фактором для выбора именно энергосберегающей лампы для установки в конкретный элемент освещения выступает потребность в низкой температуре ее корпуса.

Таким образом, при богатстве выбора вариантов имеющихся на рынке ламп по их типам и характеристикам возможность разобраться во всем этом многообразии имеется у каждого заинтересованного человека. А интерес этот возникает исходя из того, что правильный подбор источников света не просто создает максимальный комфорт, но и положительно влияет на состояние здоровья. Поэтому данный вопрос и требует достаточной проработки при обустройстве помещений.

silatoka.net

Типы цоколей ламп | Dvamolotka.ru

Для каждого светильника существуют определённые патроны поэтому нужно внимательно подбирать лампу с подходящим цоколем. Как сделать это грамотно?

Всё гениальное просто, и необходимо лишь ознакомиться с системой обозначения. Эта информация есть на любом цоколе лампы накаливания. Обычно производители указывают 2-5 отличительных знаков: прописная буква, указывающая тип цоколя, цифровое значение в миллиметрах (для каждого типа измеряются различные параметры), строчная буква для уточнения количества контактных пластин, гибких соединений или штырьков (только для некоторых типов), иногда к первой букве добавляется ещё одна, уточняющая. К примеру, если обнаружите дополнительную U — перед вами энергосберегающая лампочка, V — цоколь с коническим концом, А означает, что у вас в руках автомобильная лампа. А теперь подробнее о типах цоколей ламп.

Е (Цоколь Эдисона)

Самый популярный вид цоколей ламп, который можно найти практически в любом доме, оснащён резьбой. Те, кому доводилось ввинчивать его в патрон, хорошо знают, что нажимать на лампочку слишком сильно небезопасно, так как стекло может треснуть.

Цифровое значение на таком типе цоколя ламп — это наружный диаметр в миллиметрах. В Европе используется обозначение Е + цифры, а вот если вы приобретёте лампочку производства Англии, США или Канады, то обнаружите замысловатые аббревиатуры. Рассмотрим весь ассортимент цоколей, носящих имя изобретателя:

• E5,5 (или LES — Lilliput Edison Screw) — миниатюрный винт Эдисона, самый маленький цоколь.
• E10, Е11, Е12 (или МES — Miniature Edison Screw) — миниатюрный винт Эдисона, применяемый в карманных фонарях и ёлочных гирляндах.
• Е14 (или SES — Small Edison Screw) — известен нам как цоколь для ламп «миньон».
• Е17 (или IES — Intermediate Edison Screw) — промежуточный, малый цоколь (110 В).
• E26, Е27 (или ES — Edison Screw) — классический винт Эдисона, используемый лампами накаливания и их энергосберегающими аналогами.
• Е40 (или GES — Giant Edison Screw) — самый большой и мощный цоколь (500 Вт), который используется для освещения больших производственных помещений, в лампах газоразрядного типа ДРЛ и других.

К слову, цоколи E11, E17, E26 редко используются в Европе: основное применение они получили в Великобритании и за Атлантикой.

При работе с винтом Эдисона нужно помнить, что цоколь соединён со стеклянной колбой всего лишь клеем. При неосторожном обращении стекло может отколоться. Если такая неприятность случится, решить проблему можно довольно легко. Сначала необходимо обесточить прибор (шнур настольной лампы или бра вытащить из сети, для работы с люстрой выкрутить пробки), затем плоскогубцами захватить край цоколя и аккуратно выкрутить его, стараясь не задеть патрон. Чтобы впредь такого не происходило, перед началом эксплуатации можно натереть резьбу цоколя графитом. Для этих целей подойдёт простой карандаш.

В (Байонетный/штифтовой цоколь)

Этот вид ламповых цоколей появился в процессе эволюции конструкции Эдисона. Он был разработан для того, чтобы ускорить процесс замены лампочек и сделать их более компактными. В его основе — пара симметрично расположенных круглых боковых штифтов, которые вставляются в соответствующие им прорези патрона. Затем цоколь фиксируют, прокручивая на четверть оборота.

ВА — разновидность штифтового цоколя лампы накаливания, применяемая в автомобилях. Этот подтип обладает несимметричными боковыми контактами, что позволяет закрепить лампу в патроне определённым образом и сфокусировать световой поток автомобильных фонарей, фар, навигационных судовых огней и т.д.

Цифрами обозначают наружный диаметр цоколя, за ними следует буква d — два контакта. Опять же, в перечисленных ранее англоязычных странах вместо цифр используют аббревиатуры:

• BC (Bayonet Cap), аналогичный европейскому B22d и российскому 2Ш22.
• SBC (Small Bayonet Cap), аналогичный B15d и 2Ш15.
• MBC/MBB (Miniature Bayonet Cap / Base), аналогичный Ba9s и 1Ш9.

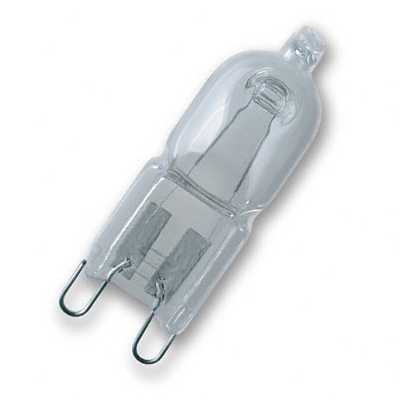

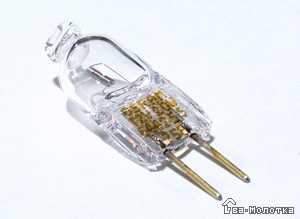

G (Штырьковый цоколь)

Для соединения лампы с патроном используется штыревая система, при этом количество штырьков может быть разным: 1 (s), 2 (d), 3 (t), 4 (q) 5 (p). Иногда цоколь с одним штырьком относят к отдельному типу, обозначаемому буквой F, имеющему, в свою очередь, свои разновидности:

• цилиндрический штырёк (а)
• рифленый штырёк (b)
• штырёк специальной формы ©

Цифры, следующие за заглавной буквой В, означают:

• для s — окружность штырька
• для d — расстояние между центрами штырьков
• для остальных — диаметр окружности, на которой расположены центры штырьков

Для цоколей этого типа часто применяются дополнительные обозначения, указывающие на невзаимозаменяемые модификации конструкций: U, X, Y, Z. Самая популярная среди них — лампа с цоколем GU 5.3, имеющая форму маленькой таблетки и используемая для освещения живописи, шкафов, а так же на подвесных потолочных конструкций. Иногда можно найти лампы, у которых перед заглавной буквой есть цифра: она указывает на количество скомбинированных аналогичных цоколей, рассматриваемых как одно целое, например, 2G10.

Стоит заметить, что в отечественных электросетях лампы с такой маркировкой долго не служат.

R (Цоколь с утопленным контактом)

Этот вид цоколей используется в небольших и лёгких кварцевых галогенных лампах, в осветительных приборах высокой интенсивности, работающих от сетей переменного тока. Цифры 78 или 118 обычно указывают общую длину лампы.

S (Софитный цоколь)

Софитный цоколь лампы накаливания, «Гирлянда» (Festoon/Torpedo Lamps), имеет контакты как у стеклянного предохранителя. Они расположены с двух сторон. Цифрами обозначают диаметр корпуса (S6, S7, S8,5).

P (Фокусирующий цоколь)

Применяется для прожекторов, фонарей, кинопроекторов, навигационных огней и т.д. Этот цоколь лампы накаливания содержит в себе сборную линзу, которая и направляет поток света в нужную сторону. Цифры обычно обозначают диаметр фокусирующего фланца или части цоколя, на которой горизонтально устанавливается лампа.

Т (Телефонный цоколь)

Эти цоколи подходят лампочкам подсветки, пультов, мнемосхем и т.д. Цифры означают измеренную по контактным пластинкам внешнюю ширину.

Цоколь типа W

В случае такого цоколя контакт с патроном происходит прямо через токовые вводы, которые расположены на стеклянном основании лампы. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.

На сегодняшний день существует так же ряд нестандартных цоколей, используемых в некоторых проекционных лампах, цоколь с кабельным соединением (К), а так же специальные цоколи для ксеноновых ламп, обозначаемые буквой Н и цифрами в соответствии с модификацией.

dvamolotka.ru

Типы цоколей ламп — как разобраться в маркировке

Цоколь — это элемент конструкции лампы, соединяющий ее с патроном. Возникает встречный вопрос: «А что такое патрон?». Патрон — это то устройство, с помощью которого лампочка подсоединяется к электросети. Для его изготовления используют термостойкую пластмассу или керамику.

Патроны в светильниках имеют различную конструкцию. Следовательно, и цоколи у ламп тоже должны быть разными. Чтобы не ошибиться в выборе лампы, нужно разбираться в маркировке цоколей.

Маркировка цоколей осветительных ламп

В маркировке цоколя используется обычно три знака. Они означают следующее:

1. Тип цоколя.
Обозначается одной из заглавных латинских букв.
Для обозначения используются следующие буквы:

Название цоколя	Буквенное латинское обозначение
Цоколь Эдисона (резьбовой). Наиболее распространён (E27, E14 «Миньон»).	E
Штырьковый. Монтируется на миниатюрных галогенных лампах. Установлен в лампах, применяемых для декоративной подсветки.	G, GU, GY, GX
Фокусирующий.  Имеет один контакт. Используется в проекционных светильниках.	P
Цоколь, имеющий утопленный контакт. Ставится на лампочках, предназначенных для некоторых моделей торшеров, потолочных, настенных светильников.	R
Софитный. Лампы с таким цоколем используют для подсветки зеркал.	S
Штифтовой. Применяется в лампах, подверженных вибрации.	B

2. Цифры (одна или две).
В зависимости от конструкции цоколя они могут показывать или его диаметр, или расстояние между соединительными штырьками в миллиметрах.

3. Количество контактных штырьков или пластин.
Для их обозначения используют буквы из латинского алфавита (их строчное написание).
Соотношение между буквами и количеством штырьков следующее:

• s — 1 штырёк
• d — 2 штырька
•  t — 3 штырька
• q — 4 штырька
• p — 5 штырьков

4. Иногда после строчных латинских букв идут цифры, указывающие длину лампы в миллиметрах.

Например, маркировка R7s118 означает, что это цоколь, имеющий один утопленный контакт диаметром 7 миллиметров в лампе длиной 118 миллиметров.

5. Кроме этой маркировки для обозначения специальных типов цоколей существуют дополнительные знаки.

Так цоколи ксеноновых ламп обозначаются заглавной латинской буквой «H». За ней идут цифры, обозначающие модификацию лампы.

Цоколь, имеющий кабельное соединение, маркируется буквой «K».

У ламп с цоколем типа «W» соединение с патроном происходит непосредственно через расположенные на основании вводы. Цифрами обозначается:

• толщина стеклянной части с токовым вводом
• после знака умножения следует значение ширины цоколя

Все цифровые обозначения указываются в миллиметрах.

Выбирая лампу для конкретного светильника, нужно обращать внимание не только на цоколь, но и на её размеры, схему включения, напряжение сети. Надеюсь, эта небольшая инструкция поможет правильно сориентироваться с цоколем. Удачных покупок!

***
