что это такое и какой функционал имеет данный клапан, особенности установки

Многие из нас сталкиваются с проблемой недостаточно эффективной работы системы отопления. Зачастую кроется она в скоплении воздуха внутри радиаторов. Небольшое его количество попадает в систему, скапливается на отдельных элементах и препятствует «здоровой» циркуляции теплоносителя. Избавить радиаторы от этого достаточно просто. Необходимо установить кран Маевского.

Назначение

Небольшое функциональное устройство позволяет запросто удалять воздух из системы. При этом количество теплоносителя остается без изменений. Данный прибор обладает незначительными габаритами и особой простотой в эксплуатации. Для монтажа и обслуживания ручной модели крана потребуется наличие небольшого пространства в нише радиатора отопления.

Если необходимо устранить скопление воздуха в системе, достаточно просто открыть кран Маевского специальным ключом либо обычной отверткой. Через некоторое время температура подогрева на проблемном участке отопительной системы должна повыситься.

Перед травлей лишнего воздуха из радиаторов в системах, которые работают на основе принудительной циркуляции, требуется отключение циркуляционного насоса. Иначе часть воздуха будет захвачена потоком движения теплоносителя и вновь возвратится в радиаторы.

Конструкция

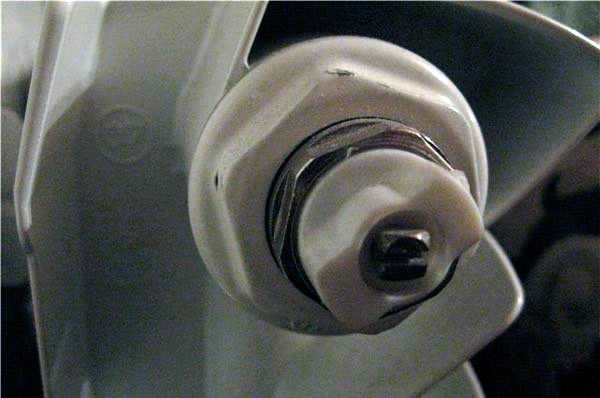

Кран Маевского фактически представлен в виде запорного игольчатого клапана. В движение он приводится специальным четырехгранным винтом. На внешней стороне корпуса располагается стандартная резьба. Управляющий винт содержит головку с прорезью для управления устройством при помощи крестообразной отвертки, ключа либо пассатижей.

Существует несколько отдельных разновидностей кранов Маевского. Все они содержат некоторые модификации. Если же говорить о наиболее простой модели устройства на ручном управлении, то ее конструкция включает следующие элементы:

прочный латунный корпус;
пластиковый кожух;
стальной клапан;
резьбовые соединения;
элементы управления.

Виды

Помимо стандартного крана Маевского на ручном управлении существует еще несколько его отдельных видов: автоматический кран и устройство, которое содержит предохранительный встроенный клапан.

Автоматический кран

Прибор данного типа имеет вид небольшого металлического цилиндра. В верхней части корпуса содержится маленькое отверстие для спуска воздуха. Внутренняя составляющая включает в себя игольчатый клапан, а также специальный датчик, который работает по принципу поплавка.

Датчик реагирует на изменение объема воздуха внутри крана. При достижении критического показателя, устройство клапана автоматически открывается, высвобождая скопившийся воздух. При эксплуатации приборов данного типа вмешательство человека сводится к минимуму. Достаточно всего лишь подобрать правильное место для монтажа.

Кран с предохранительным клапаном

Краны Маевского с предохранителем выступают модифицированной разновидностью стандартных моделей на ручном управлении. Данный элемент конструкции крана обладает повышенной чувствительностью к давлению теплоносителя.

Когда показатель давления в радиаторе превышает отметку в 15 атмосфер, происходит открытие предохранительного клапана. Далее начинается спуск теплоносителя из отопительного контура.

Резкие скачки давления рабочей жидкости нередко случаются при эксплуатации отопительных систем. В данном случае клапан предотвратит выход из строя элементов системы.

Установка

Современные жилые строения чаще всего оборудуются однотрубными системами теплоснабжения. Это провоцирует нарушение нормальной циркуляции теплоносителя и способствует скоплению воздушных масс в радиаторах отопления.

Воздушные пробки в системе могут частично либо полностью парализовать процессы циркуляции теплоносителя. Результатом становится не только снижение эффективности работы радиаторов, но также развитие коррозийных процессов в системе. Решить проблему позволяет установка крана Маевского.

Выбор места для монтажа

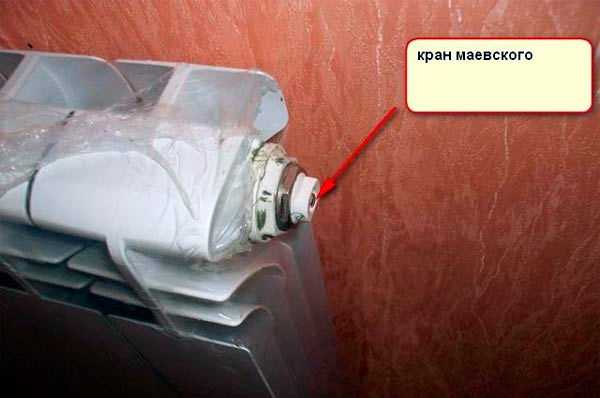

Для установки воздухоотводного крана целесообразно выбирать наивысшую точку в системе. Поскольку теплый воздух всегда поднимается вверх. Также стоит учитывать тип и строение отопительной системы:

Вертикальная схема отопления требует установки кранов для спуска воздуха на каждый радиатор, расположенный на верхнем этаже. Кроме того, устанавливается кран Маевского на приборы, подводка которых к стояку расположена ниже уровня верхней оси подключения.
При наличии отопительной системы горизонтального типа краны монтируются на все отопительные элементы системы: радиаторы, коллекторы.
Технологии подогрева покрытия пола не всегда требуют наличия устройства для отвода воздуха. Однако довольно часто здесь все же приходится монтировать такое приспособление.

Ход установки

Чтобы выполнить монтаж крана для отвода воздуха из отопительной системы, достаточно вкрутить устройство в боковую пробку радиатора. Поскольку параметры резьбы на радиаторах стандартны, необходимо подобрать кран с соответствующей резьбой.

Некоторые радиаторы отопления содержат пробки без резьбы. Чтобы установить кран Маевского, такую пробку придется заменить. Сделать необходимое отверстие на чугунной заглушке пробки можно самостоятельно. Достаточно выполнить его сверление, а затем нарезать резьбу с внешней стороны. Для этого понадобится электрическая дрель, сверло по металлу на 9 мм, метчик с воротком 10х1. Пробки отличаются левой резьбой, а краны – правой.

При монтаже крана следует воспользоваться газовым либо разводным ключом. Наличие таких инструментов позволит придержать пробку радиатора, в которую устанавливается клапан для спуска воздуха.

Резьбу необходимо укрепить специальной уплотнительной прокладкой. Применять рационально прочные силиконовые или резиновые прокладки. Специалисты также рекомендуют использовать для укрепления резьбы льняную обмотку. Впрочем, обмотка в виде пакли является не обязательной.

Устанавливая кран Маевского, выпускное отверстие рекомендуется направить несколько вниз. Так будет наиболее удобно собирать воду, которая пойдет из радиатора при окончании стравливания воздуха.

Особенности обслуживания и эксплуатации

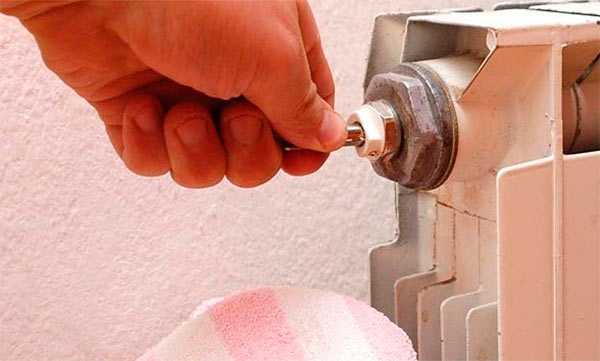

Чтобы повысить срок службы крана, необходимо придерживаться простых правил эксплуатации. Если радиатор отопления перестал равномерно прогреваться, стоит выполнить следующие действия:

освободить пространство вокруг батареи, что позволит избежать порчи ценных предметов;
подставить под спускной клапан емкость для воды;
установить отвертку в резьбу и выполнять медленные вращения против часовой стрелки;
продолжать вращать отвертку, пока не возникнет характерный шипящий звук;
подождать пока из радиатора не выйдет весь лишний воздух;
дождаться появления ровной, равномерной струи воды из крана;
далее клапан можно перекрывать, вращая запорный механизм в обратном направлении.

Если работа выполнена точно по инструкции, но радиатор все ровно остается относительно холодным, в таком случае причина может крыться в его засорении. Решить проблему поможет вызов сантехника либо полная замена батареи.

Важные моменты

Иногда кран Маевского приходится устанавливать в труднодоступных местах. Поэтому для его эксплуатации и обслуживания может потребоваться покупка небольшого специального ключа.

Во время спуска воздуха из радиатора отопления категорически запрещено размещать поблизости крана источники открытого пламени. Даже небольшая искра или зажженная сигарета может стать причиной возгорания газов, которые иногда выпускает клапан устройства вместе с воздухом.

Абсолютно не рекомендуется постоянно держать кран для спуска воздуха из батареи в положении «открыто». Это может привести к затоплению помещения либо стать причиной серьезной поломки радиатора, вплоть до необходимости его замены.

x-teplo.ru

Установка крана маевского на батарею. Какие бывают ключи Маевского. Описание принципа работы и схема крана Маевского

Одной из распространенных причин нарушения работы отопительной системы является скопление воздуха. Образование пробки не позволяет воде свободно циркулировать. В результате радиатор со скопившимся воздухом не выполняет своей функции, снижается эффективность работы всей системы. Более восьмидесяти лет назад был изобретен кран Маевского, позволяющий легко и удобно «развоздушить» отопительную коммуникацию. Несмотря на свою простоту, это устройство является эффективным и надежным, потому используется в системах и сейчас. Рассмотрим подробнее его устройство и принципы работы.

Устройство крана Маевского и принцип его работы

Краном Маевского это сантехническое устройство называют только в народной среде. В государственных стандартах оно относится к категории запорных кранов, называется игольчатым радиаторным воздушным клапаном.

Сейчас промышленность предлагает несколько конструкций крана Маевского. Это позволяет выбрать наиболее удобный вариант с учетом места его установки. Классическая конструкция представляет собой устройство из двух деталей:

винта конической формы;
корпуса.

Элементы плотно прилегают друг к другу благодаря калибровке, поэтому в закрытом состоянии кран надежно удерживает теплоноситель. Отверстие для стравливания воздуха располагается в боковой части корпуса.

Изготавливаются краны Маевского чаще всего из латуни . Этот сплав обладает высокой степенью устойчивости к коррозии, что гарантирует долгий срок службы. В зависимости от разновидности конструкции, кран Маевского может открываться специальным ключом ICMA, отверткой или рукой.

В вертикальной отопительной системе, состоящей из нижнего трубопровода подачи воды и верхней нити отвода теплоносителя, такими элементами оснащаются все приборы, находящиеся на верхнем этаже. Краны Маевского подбираются по диаметру и вкручиваются в верхние футорки радиаторов. В горизонтальной отопительной системе эти устройства устанавливаются на каждой батарее. Для полотенцесушителя бокового подключения в ванной используется тройник . Он монтируется в вертикальном положении, отверстие крана должно быть направлено от стены. Установка кранов Маевского на радиаторы, конвекторы необходима, если в отопительной системе имеются участки, расположенные ниже, чем верхняя ось подключения прибора. В таком положении естественное удаление воздуха невозможно.

Обязательное развоздушивание проводится сразу после монтажа системы отопления, так как в начале работы в радиаторах пробки скапливаются в любом случае. Требуется проводить такую работу при включении системы после лета. Впоследствии локальные проблемы могут возникать из-за подсасывания в систему воздуха, что происходит во время ее работы, наличия в теплоносителе воздушных пузырьков. Причиной скапливания воздуха является и выделение водорода в процессе коррозии металлических частей коммуникации. Алюминиевые радиаторы без специфического покрытия внутренней поверхности постоянно выделяют этот элемент в теплоноситель, вступая с ним в химическую реакцию.

Перед проведением работы нужно:

Ручной кран Маевского обычно не используется в крупных магистралях, где скапливание воздушных пробок происходит постоянно. Для таких систем используются другие газоотводящие конструкции.

Ручной кран Маевского прост в эксплуатации , сложностей с ним не возникает даже у тех, кто никогда не занимался обслуживанием отопительных систем. Но в местах, где завоздушивание системы происходит регулярно, целесообразно установить автоматический воздухоотводчик. Такая проблема может случиться, если монтаж труб отопления был проведен с нарушениями.Кран с автоматической функцией удаления воздуха исключает необходимость вручную регулярно выполнять эту работу. Удобным такой вариант является для установки в труднодоступных местах.

Конструкции автоматических воздухоотводчиков могут быть различными, но принцип действия у них одинаковый. В корпусе имеется полое отделение с поплавком из пластмассы. Он при помощи флажка надавливает на шток с пружиной , доступ к атмосфере открывается, воздух выходит. Когда полость заполняется теплоносителем, поплавок надавливает на шток, закрывая отверстие, предотвращая выход воды.

Для удобства проведения ремонта в случае неисправности или замены изношенного крана, устройство оснащается отсекающим клапаном. Он вкручивается в отопительную систему, затем накручивается воздухоотводчик. Кран нажимает на флажок в клапане, исключая утечку теплоносителя. Автоматические воздухоотводчики в магазинах представлены в большом ассортименте. Они могут быть специальными, радиаторными, прямыми, угловыми. Поэтому подобрать такой элемент можно для любой отопительной системы.

Установка крана Маевского и уход за ним

Установка крана Маевского не требует опыта или высокой квалификации. Нужно только правильно подобрать устройство по размеру. Эти сантехнические приспособления могут иметь резьбу 1 дюйм, ¾ дюйма, ½ дюйма. Кран располагается в верхней части радиатора, на стороне, противоположной входу теплоносителя. Перед проведением установок кранов воду из отопительной системы нужно слить. Затем в пробке радиатора выкручивается заглушка и на ее место монтируется кран. Эти устройства оснащаются уплотнительными кольцами из резины, но обмотку, при установке желательно использовать. Для подстраховочной герметизации на резьбу наматывается ФУМ-лента или льняное волокно.

В современных радиаторах в пробках предусмотрены отверстия для установки крана , что упрощает работу. Если в батарее установлена заглушка другого типа, без отверстия для воздухоотводчика, ее можно заменить. Кран нужно монтировать таким образом, чтобы отверстие находилось на стороне, противоположной от стены, было направлено немножко вниз. Это позволит при стравливании воздуха подставить емкость и аккуратно собрать воду. Выбор ручного или автоматического воздухоотводчика зависит от личных предпочтений и особенностей системы отопления.

В старых чугунных радиаторах, возможно, придется провести некоторые предварительные работы для установки крана Маевского. При этом нужно знать следующее :

для установки в чугунном старом радиаторе крана Маевского нужно высверлить отверстие в верхней заглушке , нарезать резьбу, затем вкрутить воздухоотводчик;
устанавливать автоматические краны Маевского на таких радиаторах в центральной отопительной системе не рекомендуется. В таких коммуникациях теплоноситель бывает сильно загрязненным, поэтому воздухоотводчик придется часто очищать . Кроме того в домах порой отключается отопление и воздушные пробки создаются часто;
в центральных системах отопления порой наблюдаются гидравлические удары , силой до 15 атмосфер. Поэтому требуются специальные автоматические воздухоотводчики OMEC или МС-140, которые способны выдерживать температуру до 150 градусов.

Кран Маевского отличается высокой надежностью , в течение многих лет исправно выполняет свою функцию. Но, если в теплоносителе имеются загрязнения, отверстие устройства может забиваться. В таком случае его требуется прочистить. Оно может находиться непосредственно в латунном корпусе или в специальной подкладке из пластмассы. В любом случае скопившиеся загрязнения легко удаляются обычной булавкой или иглой.

Низкая эффективность работы отопитель

stroyew.ru

Кран Маевского

Принцип работы крана Маевского

Нередко в городских квартирах температура начинает падать из-за того, что отопительные батареи слабо нагреваются. Подобное происходит вследствие завоздушивания системы, ведь нагретый теплоноситель поступает в прибор не в полной мере. Для таких случаев и предназначен кран Маевского, принцип работы которого будет рассмотрен ниже.

Обратите внимание! Это является общепринятым названием, однако и в ГОСТах, и в различных учебных книгах это устройство именуется как игольчатый воздушный клапан.

Добавим, что этот прибор играет важную роль в отопительных системах уже много лет, ведь его изобрели еще в тридцатых годах прошлого века. И в те времена, и сегодня кран используется для удаления из батарей воздушных пробок.

Процедура монтажа и эксплуатации крана Маевского

Кран Маевского, принцип работы которого рассматривался в этой статье, можно установить и своими руками. Необходимо лишь извлечь боковую заглушку, которая расположена на отопительном радиаторе. Затем нужно вкрутить устройство вместо снятой заглушки.

Установив прибор, вы обязаны правильно его эксплуатировать, если хотите увеличить срок его эксплуатации. Как только радиаторы прекратили равномерно прогреваться, вы должны выполнить следующие действия, направленные на вывод воздуха.

Шаг 1. Вначале очистите пространство вокруг радиатора, дабы предотвратить порчу ценного имущества в ходе развоздушивания.

Шаг 2. Подготовьте тазик или любую другую емкость для воды; также вам потребуется отвертка.

Шаг 3. Вставьте отвертку в соответствующую резьбу, которая находится на устройстве, затем плавно вращайте ее (обратите внимание – исключительно против часовой стрелки!).

Шаг 4. Услышав резкий шипящий звук (это воздух покидает отопительный прибор), прекратите вращение. Далее дождитесь, пока воздух целиком выйдет из системы и начнет вытекать равномерная струя теплоносителя. Не пугайтесь, если звуки при этом будут слишком громкими – это вполне нормально.

Шаг 5. Дождитесь, пока жидкость начнет течь равномерно. Затем закройте кран, для чего все так же проверните его, но уже в обратную сторону.

Обратите внимание! Будьте готовы к тому, что воздух из системы будет выходить достаточно долго. В таком случае остается лишь подставить тазик и ждать, пока он (воздух) выйдет полностью.

Если вы все сделали правильно и удалили воздух согласно приведенной выше инструкции, а радиатор все равно плохо прогревается, то, вероятнее всего, он попросту засорен. В таком случае есть два возможных варианта выхода из ситуации:

заменить радиатор;
прибегнуть к помощи опытного сантехника.

Устройство и принцип работы

Как уже отмечалось ранее, если радиаторы не развоздушивать, то горячий носитель тепла будет попадать туда в неполном размере, в результате производительность приборов существенно снизится. А у такого устройства, как кран Маевского принцип работы таков, что пузырьки воздуха удаляются из батарей центральной системы отопления, для этого потребуется лишь специальный ключ или отвертка.

Обратите внимание! Такие краны можно устанавливать не только на радиаторы, но и на полотенцесушители.

Описываемые воздухоотводчики могут быть самых разных моделей и модификаций (подробнее о классификации мы поговорим позже), но все они работают по единому принципу. Грубо говоря, данное устройство представляет собой конусный шток, закрывающий сквозное отверстие после завинчивания. Если говорить о материалах, которые используются для его изготовления, то это исключительно латунь и сталь. Дело в том, что данные металлы наиболее устойчивы к влаге.

Также отметим, что, несмотря на, казалось бы, большое разнообразие вариаций, краны Маевского различаются между собой только по диаметру внешней резьбы.

Кран Маевского — это корпус, куда вкручивается винт в форме конуса, и, собственно, сам винт. Когда жидкость подается в систему, то очень часто появляются воздушные пробки, а при таких условиях это устройство незаменимо. Основной признак того, что система завоздушена – радиаторы недостаточно прогреваются, хотя жидкость в системе нагретая. Это случается из-за недостаточного объема этой жидкости либо низкой скорости подачи.

В соответствии с конфигурацией устройства могут открываться не только отвертками, но и ключами. В них имеется резьба, а для открытия и выпуска воздуха необходимо только провернуть его против часовой стрелки на 1/2 оборота. После этого вы услышите характерное шипение, обозначающее выход воздуха. Со временем вместе с ним будет выходить жидкость и когда она потечет равномерным потоком, можете перекрывать кран. Согласитесь, с этим справится даже далекий от систем отопления человек, ведь нужно совершить всего лишь один поворот винта.

Обратите внимание! Воздухоотводчик является ручным прибором, а его применение целесообразно в отопительных системах централизованного типа. Но если такая система индивидуальная или закрытая, то в ней рекомендуется ставить автоматический кран, который автономно удаляет воздух по мере необходимости. Но это мы забегаем наперед.

Эксплуатация крана Маевского предельно проста. Для нее не нужно никаких специфических знаний или специального оборудования. Более того, резьба здесь универсальна, благодаря чему процедура установки затруднений также не вызовет.

Видео – Кран Маевского принцип работы

Классификация кранов Маевского

1. Ручное устройство является наиболее примитивным вариантом исполнения крана, классикой, если можно так выразиться. Для выпускания воздуха поворачивается винт, корпус выполняется из латуни, а головка – из пластика.

2. Автоматической устройство является усовершенствованной разновидностью крана Маевского. Их также производят из латуни, но конструкция, разумеется, более сложная. Данные устройства устанавливаются непосредственно на батарею, без переходника, и идеально подходят для индивидуальных отопительных систем. Что же касается централизованных систем, в которых используются старые чугунные радиаторы, то здесь автоматические устройства использовать не рекомендуется – в противном случае примерно каждый месяц придется демонтировать кран и очищать его от грязи и примесей, которых в любой системе полно.

3. Кран, оборудованный предохранительным клапаном, необходим для спуска воздуха вручную. Помимо своей прямой функции, он еще и защищает магистраль от резких перепадов давления внутри трубопровода, то есть от гидравлических ударов. После того как давление поднимается выше отметки в 15 атмосфер, клапан активизируется и выпускает излишки воды. Если для отопительной системы использовались полипропиленовые трубы, то в отсутствие такого крана трубы могут попросту лопнуть, если произойдет такой гидроудар.

Важные моменты при эксплуатации крана Маевского

1. Устройство необходимо устанавливать непосредственно на отопительный прибор.

2. Не держите все время кран Маевского открытым, в противном случае батарея может выйти из строя.

3. Если затеяли сбросить воздух из магистрали с помощью крана, то держите подальше от места проведения процедуры источники огня, а также не курите рядом с краном. Дело в том, что вместе с воздухом нередко выделяются горючие газы, которые способны воспламениться от малейшей искры.

4. В большинстве случаев для обслуживания воздухоотводчика вполне достаточно отвертки. Но иногда может понадобиться и специальный ключ (к примеру, если устройство находится в малодоступном месте – таком, как ниша).

Если устройством длительное время не пользовались, то на резьбе может образоваться ржавчина. Следовательно, винт будет сложно провернуть. Тогда перед поворачиванием рекомендуется обработать резьбу посредством керосина и пять минут подождать.

Основные достоинства устройства крана Маевского

Что же, кран Маевского – принцип работы мы уже разобрали, теперь поговорим о преимуществах. Разумеется, он не единственный – в аналогичных целях могут использоваться и другие приспособления (шаровые вентили, например). Но зато описываемое устройство выглядит более презентабельно.

Если практиковать вывод воздуха без крана, то будет риск затопления горячей жидкостью соседей снизу. А это сулит не только громкие скандалы, но и материальные затраты на компенсацию. А если поставить кран Маевского, то такие проблемы будут полностью исключены.

У ручного крана также есть преимущества, если сравнивать его с автоматическим. Так, последние весьма часто забиваются грязью и примесями из системы, из-за чего могут однажды отказать в неподходящий момент. А вот ручной кран надежен и прост в эксплуатации, а специальное уплотнение на резьбе позволяет устанавливать его на батареи всех видов.

Если грамотно использовать устройство, то с его помощью можно быстро удалить воздух из системы всего здания. Наконец, с таким краном вы существенно сэкономите на отоплении, поскольку батареи не будут охлаждаться по причине наличия воздуха. А так помещение будет прогреваться постоянно и равномерно, в связи с чем использовать дополнительные источники тепла уже не нужно.

Видео – Об эффективности крана Маевского

Особенности выбора воздухоотводчика

Если вы интересуетесь, какой кран выбрать, то ничего конкретного, увы, мы сказать не можем – все в данном случае зависит от конкретного типа отопительной системы. Если система индивидуального типа, то можете использовать любое устройство, поэтому здесь опирайтесь на своих личных предпочтениях. А если система центральная, то лучше поставьте кран с предохранителем (почему – мы уже рассказывали выше).

Устройство ручного типа рекомендуется тем, кто может самостоятельно стравливать воздух из магистрали.
Устройства с предохранителем, как только что отмечалось, идеальны для центральных систем.
Автоматические приборы весьма ненадежны, так как не только часто забиваются, но и отказываются работать по непонятным причинам.

Обратите внимание! Что же касается разницы в цене, то в действительности она не такая большая, как может показаться на первый взгляд. По этой причине фактор стоимости едва ли является решающим в данном случае.

В качестве заключения

Использовать краны Маевского принцип работы которых мы разобрали, либо же обычные водозаборные – решать исключительно вам. В обычных условиях они не повредят, зато установить кран Маевского во время сезона отопления будет очень трудно. Поэтому планируйте все заранее, даже там, где будет использоваться циркуляционный насос. Удачи в работе!
