Расчет размеров прямой лестницы на тетивах

Расчет размеров деревянной лестницы с тетивами

Укажите необходимые размеры в миллиметрах

X — длина проема лестницы
Y — высота лестницы
Z — ширина лестницы
C — количество ступеней
W — толщина ступеней
F — выступ ступеней
T — толщина тетивы или косоура
H — показывать подступенки
LR — направление подъема лестницы
SP — положение первой ступени относительно уровня пола второго этажа

Возможности программы.

Расчет удобной конструкции деревянной лестницы на тетивах.
Определение необходимого количества материалов.
Точные размеры всех деталей.
Подробные чертежи и схемы всех элементов лестницы.
Рекомендации по удобству лестницы.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.

Длина шага человека составляет от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

Автор проекта: Дмитрий Житов © 2007 — 2018
Facebook Vkontakte Приглашаю вас в друзья.

Автор: Бакуменко Валентина

Расчет прямой лестницы

В процессе строительства жилого дома лестнице нужно уделить особое внимание ещё на стадии проектирования. К сожалению, это понимают далеко не все. Отсутствие самого проекта дома, низкоквалифицированная бригада строителей и прочие обстоятельства зачастую приводят к тому, что внешне красивая лестница оказывается не совсем удобной в эксплуатации, а при наличии в доме детей и пожилых людей – и вовсе опасной. Я это авторитетно заявляю как мать трехлетней гиперактивной малышки, которая регулярно летала с лестницы нашей мансардной квартиры в период с полутора до двух лет. А все потому, что фирме-застройщику было лень озадачиваться соответствием технических характеристик такой важной детали жилого помещения установленным нормам.

Программа расчета лестницы

Итак, лестница в доме должна быть в первую очередь удобной. Особенно, если вы планируете активно её использовать. И если возводить дом, не учтя изначально необходимую площадь для её размещения, впоследствии придется ломать голову над тем, как её вписать в ограниченное пространство таким образом, чтобы однажды не пересчитать себе все кости во время спуска со второго этажа. Про внешний вид конструкции, её уместность и гармонию с интерьером в отдельных случаях я и вовсе промолчу. Чаще всего, если изначально не продумать размещение лестницы и не просчитать необходимые для этого площади, приходится чем-то жертвовать: или красотой или удобством. А порой и тем, и другим. Чтобы не сталкиваться с подобными проблемами, воспользуйтесь калькулятором расчета лестницы. Он поможет вам сделать все необходимые расчёты онлайн, подобрать оптимальные параметры конструкции, исходя из имеющихся площадей, или, в случае расчетов на стадии проектирования дома, подобрать размеры требуемой площади для размещения наиболее удобной лестницы – и все это абсолютно бесплатно.

Расчет прямой лестницы на тетивах

На этой странице вы сможете сделать расчет прямой лестницы на тетивах. Прямая лестница занимает немного места в ширину, при этом ей требуется довольно много места в длину. Она оптимально подходит для размещения в просторных помещениях небольшой высоты и устанавливается обычно вдоль стены, ограничиваясь сбоку перилами. Чтобы избежать потери полезной площади, под лестницей можно разместить гардеробную или же обустроить небольшое рабочее место (как, впрочем, и место для отдыха или что-то другое – полет фантазии неограничен). Прямая лестница состоит из одного ряда ступеней – марша и называется одномаршевой. Так как лестницы данного типа не оснащаются промежуточными площадками, на которых было бы можно остановиться и передохнуть во время подъёма, крайне важно рассчитать оптимальный размер ступеней и их высоту. Добиваться при этом следует таких параметров, при которых ходьба по лестнице осуществлялась бы в привычном для человека ритме шага. Немаловажен и угол наклона прямой лестницы. Отсутствие площадок и поворотов, которые могли бы задержать человека в случае падения, приводит к необходимости стараться сделать лестницу как можно боле пологой (угол наклона 30°-45°, не более).

Параметры расчета и результаты

Программа для расчета лестниц учитывает несколько основных параметров: • Желаемые/текущие размеры площади, которую будет занимать лестница; • Высоту помещения; • Желаемое количество ступеней и их толщину; • Выступ ступеней. После того, как будут введены все значения, онлайн-калькулятор сделает расчет. Для удобства печати предусмотрена возможность вывести результат в отдельном окне. В результатах расчета вы увидите общий чертеж лестницы, чертеж шаблона ступеней и чертеж тетивы с подробными объяснениями. В случае несоответствия параметров лестницы стандартам и рекомендациям СНиПов, что может сделать лестницу неудобной в использовании, программа сообщит об этом и порекомендует внести изменения с конкретным их указанием (например, увеличить количество ступеней). Таким образом, вы сможете «играть» с параметрами до тех пор, пока не найдете оптимальный вариант. Прямая лестница считается самой удобной в эксплуатации, не создающей помех в перемещении мебели на верхние этажи и наименее опасной из существующих разновидностей лестниц. Если изготавливать её в точном соответствии с расчётами и рекомендациями нашего строительного калькулятора, она станет комфортной в использовании и безопасной конструктивной частью вашего дома.

www.zhitov.ru

Расчет лестницы онлайн, расчет лестницы на этаж

Рассчитать деревянную лестницу на второй этаж

Простой онлайн калькулятор рассчитает точное количество требуемых строительных материалов для деревянной лестницы. Начните расчет прямо сейчас!

Программа расчета лестницы, бесплатный расчет ступеней, тетивы лестницы

Программа расчета ступеней лестницы выдаст вам данные не только по количеству требуемых ступеней, но и длину тетивы лестницы, угол наклона лестницы, высоту и глубину ступеней, высоту подступенка лестницы. Калькулятор расчета ступеней может вам порекомендовать уменьшить или увеличить количество ступеней. А так же онлайн калькулятор лестницы предоставит вам резюме «удобная» или «не удобная» лестница по заданным вами параметрам.

Удобная лестница. Какая она?

На удобство лестницы сразу влияет несколько параметров, таких как угол наклона лестницы, высота ступеней, глубина ступеней лестницы в некоторых случаях даже ширина лестничного марша. Идеальные размеры ступеней – это гарантия безопасности. Глубина ступеней (проступь ступени) должна быть около 28-30 см (под размер ноги взрослого человека), а высота 15-18 см. Желательно количество ступеней делать не четным, чтобы подъем и спуск начинать и заканчивать одной и той же ногой. Ступив на лестницу правой ногой, вы правой же ногой могли бы взойти на площадку лестницы и наоборот, так действительно удобнее. Высота ограждений лестницы должна лежать выше центра тяжести взрослого человека, при среднем росте, оптимальной высотой ограждения является 90 – 120 см. Оптимальный угол наклона для прямой деревянной лестницы в пределах 30 – 36 градусов. Если угол наклона лестницы меньше 20 градусов, то лестница переходит в разряд пандусов, если более 45 градусов то в разряд приставных, раскладных, где спуск осуществляется только спиной вперед, подобные лестницы никак нельзя назвать удобным, и тем более не предназначены к ежедневному использованию.

Чертеж деревянной лестницы

Кроме всех расчетов по стройматериалам программа нарисует чертеж вашей деревянной лестницы. Учтите, что чем меньше угол наклона лестницы, тем больше потребуется стройматериалов. Необходимо еще на стадии проектирования загородного дома определиться с параметрами лестницы и выделать достаточно места для строительства прямой лестницы.

zamer-doma.ru

Расчет деревянной лестницы онлайн: проводим самостоятельные расчеты материала

Содержание статьи

Программа «Расчет деревянной лестницы онлайн» предназначена для помощи в конструировании и подборке правильных размеров и материалов.

В наше время в строительстве частных домов зачастую предусматривается место для лестницы. Как правило, такие сооружения могут выполнять несколько функций — это подъем с одного этажа на другой либо спуск в подвальное помещение.

Существует достаточно большое разнообразие лестниц, но качество зависит от выбранных вами материалов, конструкции и геометрии. Прежде чем приступить к строительству, необходимо хорошо продумать все нюансы.

Если вы не специалист в этом деле, но хотите самостоятельно все сделать, тогда вам понадобится специальная программа, с помощью которой вы сможете сделать расчет деревянной лестницы. В таких программах предусмотрен калькулятор, благодаря которому можно с легкостью произвести расчет и получить все необходимые данные для строительства желаемой лестницы.

Стоит попробовать разобраться и понять, как необходимо производить расчет и какие материалы для этого потребуются.

Что необходимо учесть при строительстве

Существует несколько правил при строительстве лестницы, таких как:

В первую очередь необходимо определиться с местом, так как лестницы бывают разных размеров, и не всегда желаемый вариант подходит под выбранную площадь.

Следует учитывать, кто будет пользоваться лестницей, ведь если это будут люди преклонного возраста и дети, тогда лучше подбирать более безопасный и некрутой вариант лестницы.
Установка такого сооружения обычно делается впритык к стенке. В этом случае вам необходимо пустое пространство без препятствий. Немаловажным считается высота комнаты, в которой будет находиться конструкция, так как от этого будет зависеть количество пролетов.

Выбор вашей лестницы должен быть безопасным. Поэтому обязательно учитывайте наличие перил, ведь в случае падения они смогут вас обезопасить от травмы.
Если ваш дом находится на стадии строительства, вам необходимо учесть расстояние лестницы, исходя от конечного покрытия пола. Ведь если вы не покрыли финишной отделкой, но замеряли высоту, при установке лестницы это может сказаться негативно, и вся работа, которая была совершена до этого, будет напрасной.

Не стоит экономить на материалах, ведь готовую конструкцию не так уж легко сменить. Старайтесь выбирать высококачественные материалы, тогда лестница прослужит вам долгие годы.

Краткое рассмотрение программы для расчета лестницы

Рассчитать деревянную лестницу довольно сложно, если вы не знаете, как и с помощью чего это делается. Но благодаря новейшим инновациям это вполне возможно, для этого к вам на помощь придет специальная онлайн-программа для проектирования лестниц. Воспользоваться можно абсолютно любым приложением, так как они практически идентичны между собой.

В таких программа предусмотрены основные функции, которые помогут определиться в следующих моментах:

с чего начинается проектирование;
необходимые параметры при проектировании лестниц;
подборка необходимых материалов и текстур для возведения;
предоставление различных форм и изгибов ступеней;
окончательный вид, который можно рассмотреть в 3D формате.

Эти программы удобны тем, что с легкостью в несколько нажатий мышкой произведут расчет, и при этом вы внесете туда желаемые параметры вашей лестницы. Основными параметрами для расчета считаются:

длина проема занимаемой лестницы;
высота, которая измеряется от пола первого этажа до уровня пола второго этажа;
желаемое количество ступеней;
выступ края ступеней;
толщина ступеней.

Исходя из ваших параметров, вы получите чертежи для проектирования, которые будут созданы онлайн без всяких бумаг, карандашей, линеек и прочих сложностей. Стоит заметить, что при проектировании программа учитывает все строительные нормы и правила.

Если вы добились желаемого результата, тогда можно распечатать чертежи и приступать к строительству. Если по каким-то причинам у вас не выходит создать проект лестницы самостоятельно, обратитесь к специалисту в этой области.

Пошаговая процедура расчета деревянной лестницы

Существует несколько шагов, как рассчитать деревянную лестницу:

Необходимо взять длину проема и разделить на ширину ступенек, и получим количество ступеней безопасной и удобной лестницы. К примеру: проем равен 60 см, делим на ширину ступней, и получим необходимое количество ступенек, равное 20 шт.
Дальше берется высота просвета, приблизительно равная 20 см, и к нему прибавляется толщина проема перекрытия. Если, например, возьмем 3 см, получим расстояние 23 см, на него нужно опуститься в конце проема и потом разделить на количество ступенек, и получим высоту 1 ступени.
Если вы при расчете получили превышение предельно допустимой высоты, необходимо увеличить количество ступней в пролете на 1 шт. и сделать новый расчет. Повторять расчет необходимо до тех пор, пока не выйдете на предельно допустимые нормы. Допустимая норма 23 см, если все получилось, тогда вы не упретесь в потолок при спуске.
Дальше нужно рассчитать ступени. Для этого измеряем расстояние между 2 уровнями пола, и делим на полученную высоту ступени. После выявления количества ступеней, откорректируйте высоту ступени.

Стоит отметить, что все приведенные выше размеры не подойдут для вашего проекта, ведь у каждого здания своя высота стен.

После того как вы произвели расчет, можно приступать к строительству лестницы, а необходимыми материалами в этом деле послужат:

молоток;
электролобзик;
дрель и диск — шлифок;
доски различных размеров;
гвозди, шурупы;
финишный лак.

Исходя из вышеуказанных пошаговых инструкций и советов, вы с легкостью построите лестницу, ведь это под силу каждому. К тому же данные навыки смогут пригодиться в других домашних проектах, которые вы захотите осуществить самостоятельно.

chudesniydom.ru

Расчет деревянной лестницы: размеры и проектирование

Большинство домов состоят из нескольких этажей, и для того чтобы обеспечить жильцов удобным передвижением между этажами, использование такой конструкции станет необходимостью. Отличным решением станет установка деревянной лестницы, так как материал экологичен, прочен и имеет достойный вид. Но в таком случае, у большинства людей возникает вопрос о том, как произвести расчёт деревянной лестницы. Ответ прост. Существуют определённые стандарты соответствия лестниц. Прежде всего, сооружение должно быть безопасным и комфортным для передвижения его пользователей. Эти условия можно получить с помощью соблюдения ГОСТ, при проектировании конструкции.

Грамотно выполненная деревянная лестница

Как совершить выбор конструкции лестницы

Выбор конструкции лестницы – это очень ответственный момент, требующий серьёзного похода. Ведь от него зависит дальнейшее развитие программы расчёта, которое повлияет на качество конструкции. Прежде всего, стоит учесть пространство, на котором в дальнейшем будет расположена лестница. Место должно соответствовать нескольким критериям:

удобству при расположении;
конфигурации;
подъёму.

Проектирование деревянной лестницы

Важен также фактор эстетического оформления лестницы, вы должны чётко представлять её именно в том месте, которое считаете наиболее подходящим.
Эти факторы будут влиять на тип лестницы. Далее нужно рассчитать и сделать чертёж, который будет демонстрировать все нюансы размещения лестницы, то есть, то, как она будет расположена, нет ли явных помех для конструкции, рассчитать, насколько, она будет удобной в эксплуатировании.

Виды лестниц, особенности их расположения

Можно выделить два основных типа:

Винтовая лестница

Необходимость её использования заключается в наличии ограниченного пространства либо из-за её внешнего оформления. У таких лестниц есть определённый недостаток, они обладают малым количеством функций. К примеру, перемещая по ней громоздкую мебель, вы столкнётесь с трудностями. Что касается программы расчёта, то будьте готовы к тому, что составить её будет сложно. Дело в том, что лестница опирается на один столб. Поэтому случайная ошибка при расчёте может вызвать множество негативных последствий.

Маршевая лестница

Является наиболее ходовой. Конструкция состоит из маршей, то есть лестничных пролётов, ступени и площадки, разделяющие марши. Маршей может быть несколько, а площадки могут и вовсе отсутствовать. Прямые маршевые лестницы наиболее подходящие для размещения возле стены. Двухмаршевая поворотная лестница подойдёт, если вы захотите сэкономить пространство между этажами.

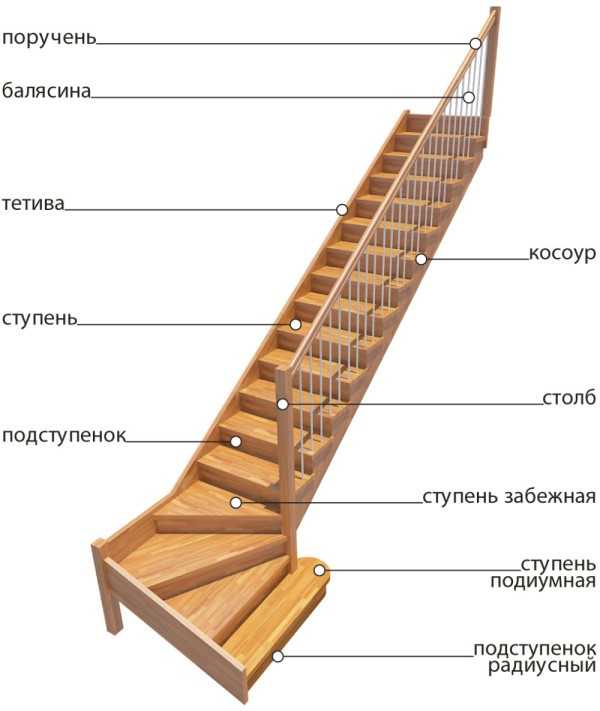

Названия различных элементов лестницы

Главным требованием к расчёту лестниц является соблюдение ГОСТа, так как он выдвигает требования, которые обеспечат вам безопасную эксплуатацию конструкции.

Особенности расчёта ступеней по ГОСТу

Любая программа включает в себя необходимость рассчитать количество ступеней и высоту подступенка. Для того чтобы это сделать нужно отмерять расстояние от оснований чистового пола первого этажа до оснований второго. Это необходимость обязательна, так как лестница устанавливается только на чистовой пол.
При расчётах нужно учитывать высоту подступенка. Размеры чаще всего подлежат ГОСТу, это приблизительно 15–20 см. Принято считать, что такие размеры наиболее оптимальные для использования.
Для того чтобы рассчитать количество ступеней необходимо использовать следующую формулу: высота конструкции, делённая на высоту подступенка равна количеству ступеней. При необходимости результаты нужно округлять в большую сторону.

ГОСТ гласит о том, что ширина проступи должна соответствовать 22–40 см. Ширина марша должна быть делённой на ширину проступи.

Длина лестницы и высота просвета между ступенями и потолком

Программа проектирования лестниц содержит пункт о том, как рассчитать длину сооружения. Для этого нужно использовать такую формулу: длина ровна ширине проступи умноженной на количество ступеней.

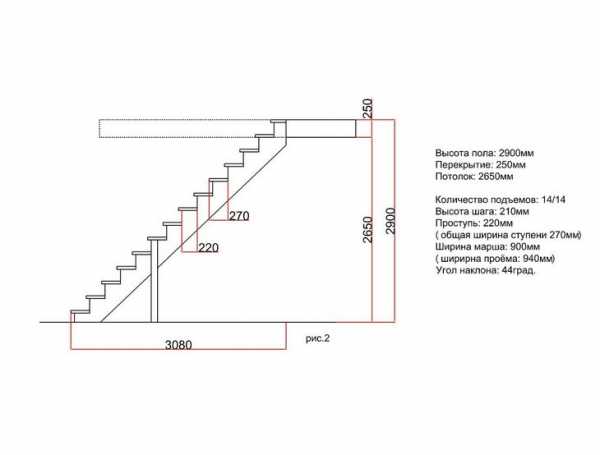

Как выглядит создание схематического изображения лестницы в программе

Если полученные цифры велики, то есть велика вероятность того, что лестница займёт много пространства, то нужно использовать двухмаршевую лестницу. Она поможет сэкономить на пространстве.
Касательно высоты просвета, стоит отметить, что в программе расчётов этот параметр играет важную роль. Прежде всего, нужно рассчитать расстояние от наивысшей ступени до потолка. По ГОСТу расстояние должно ровняться двум метрам.

Как правильно рассчитать длину косоура

Деревянные лестницы, конструкция которых держится на косоурах, имеет свою специфику. Проступи расположены на несущих балках, это и есть косоуры. В то же время ступень спереди и в боковых частях выступает над косоурами. Размеры седла должны соответствовать подъёму и ширине проступи определённой ступеней. Расчёт косоура предельно прост. Для этого нужно применить теорему Пифагора и вы с лёгкостью узнаете длину сооружения. К длине лестницы в квадрате нужно прибавить высоту лестницы в квадрате. Результат будет равен длине косоура в квадрате.
Высота косоура зависима от расстояний между опорами, высоты этажа, ширины лестничного марша.

Грамотный расчёт деревянной приставной лестницы

ГОСТ регламентирует вопросы о проектировании приставных лестниц. Простота сооружения поражает, её с лёгкость можно сделать самостоятельно. Ширина приставных лестниц должна колеблется от 40 до 60 см. Ширина шага должна равняться 35 см. На торце перекладины нужно вытесать прямоугольные шипы. Их длина должна соответствовать ширине тетивы.

Альтернативный способ расчёта деревянных лестниц с помощью виртуальных калькуляторов

Проектирование программы расчёта лестницы – это сложная задача, включающая множество нелёгких нюансов. Не всегда человек, не разбирающийся в строительстве способен решить эту задачу самостоятельно. Для этого у вас есть альтернативный вариант – это онлайн-сервисы, которые с помощью виртуальных калькуляторов рассчитают все необходимые моменты начиная от ширины изделий, заканчивая толщиной.
Онлайн-сервис имеет удобный интерфейс, калькулятор является точным, ошибки исключены. Также онлайн-помощник в своём арсенале имеет строительный калькулятор, который станет незаменим в программировании лестницы. Помимо этого у вас есть возможность воспользоваться конструктором лестниц с калькулятором, вы сможете получить уже готовый чертёж.

Таким образом, следует отметить, что Оптимальная конструкция деревянной лестницы, при грамотном подходе и расчётах не составит особого труда. Если у вас возникнут вопросы или дельные советы по данной тематике, мы будем рады обмену опытом.

Загрузка…

makeladder.com

Расчет прямой деревянной лестницы онлайн на косоурах + 3D

Очень важно спроектировать удобную деревянную лестницу на второй или третий этаж, которая к тому же будет наименее травмоопасной для вас и ваших детей, без потери привлекательности. Решить проблему верного расчета прямой одномаршевой деревянной лестницы в дом поможет наш онлайн калькулятор и справка к нему.

Калькулятор позволяет произвести онлайн расчет прямой лестницы на косоурах. Программа формирует по результатам расчетов 3D модель прямой лестницы, чертежи всех конструктивных элементов прямой лестницы с косоурами.

Как рассчитать лестницу на косоурах онлайн?

Измерьте и внесите основные размеры конструкции — параметры лестничного пролета, замерьте расстояния между уровнями чистого пола второго и первого этажа. Затем заполните данные по ступеням лестницы, косоуру и подступенкам. Нажмите кнопку «Рассчитать».

В итоге вы получите 3D модель лестницы, спроектированную по вашим параметрам, итоговые расчетные данные по конструкции лестницы, куда входит угол наклона лестницы, количество ступеней, высота и ширина каждой ступеньки прямой деревянной лестницы. Программа расчета лестниц нарисует четыре подробных чертежа прямой лестницы на косоурах:

вид лестницы сбоку
вид лестницы сверху
отдельный чертеж косоура прямой лестницы
чертеж ступеней

Не можете определиться с необходимыми исходными размерами? Чуть ниже мы сориентируем вас по основным распространенным в строительстве параметрам прямой лестницы, ее углу, размерам ступеней, спроектированным с учетом удобства подъема и спуска по прямой деревянной лестнице.

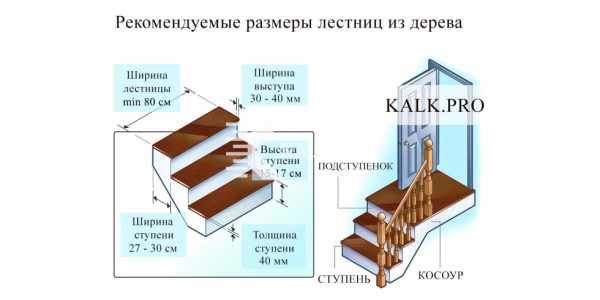

Оптимальные размеры лестниц, угла наклона, ступеней

Существуют СНИПы и ГОСТы по параметрам лестниц, высоте, ширине ступеней, которые очень важно соблюдать во избежание травм. Прибегают к нормам ГОСТ 23120-78 — описывает требования к маршевым лестницам.

Ширина проема лестницы. За стандартную величину в частном доме принимают 90 — 110 см. Если свободное пространство ограничено, можно ширину проема заузить, минимальное критическое значение — 80 см.
Высота и ширина ступеней. Согласно стандартам максимальная высота ступенек не может превышать 200 мм. Обычно 15 — 17 см. Оптимальная ширина ступени 27 — 30 см.

Стандартная длина шага 60 — 63 см. При расчетах часто прибегают к формуле «идеальной безопасной лестницы», разработанной несколько столетий назад французским инженерем Блонделем: 2 высоты ступени + ширина ступени = шаг 60 — 63 см

Угол уклона лестницы. Оптимальный удобный угол для подъема / спуска — в диапазоне 29 — 35 градусов.
Для изготовления ступеней и подступеней используют деревянные доски: для подступенка оптимальная толщина — 30 мм; для ступеней — 40 мм.
Минимальный выступ деревянной ступени (свес) над подступенком — 30 мм, максимальный — 40 мм. Свес увеличивает поверхность ступени.
Количество ступеней для одного пролета лестницы — не более 18 штук. В среднем 10 — 12, но, конечно, это зависит от длины марша. Советуем количество ступенек сделать нечетным — таким образом, начинать и заканчивать подъем или спуск по лестнице вы будете одной и той же ногой.
Высота перил должна начинаться от 90 см в целях безопасности.
Наконец, не стоит забывать, что минимальная высота в проходе лестницы — от любой ступеньки марша до ближайшего препятствия по вертикали, должна составлять не менее двух метров.

Если говорить о нагрузках, которые испытывает стандартная лестница в жилом доме — 300 кг/м². П рогиб их не должен превышать 1/400 пролёта.

3D визуализация позволит оценить удобство прямой лестницы на косоурах, представить вид будущей прямой лестницы из дерева, наглядно поэксперементировать с количеством и размерами ступеней.

kalk.pro

Расчет деревянной лестницы на второй этаж – важные моменты

Любая стационарная лестница в доме должна соответствовать определенным стандартам, чтобы ее конструкция смогла обеспечить безопасность, а также комфортные условия перемещения по ней. Для этого производится расчет деревянной лестницы на второй этаж, который мало чем отличается от расчета металлической или бетонной конструкции. Его правильность зависит от многих факторов, но прежде всего – это знания и наличие опыта, умение ориентироваться в нормативах, прописанных в СНиП и ГОСТ.

Основные конструкции деревянных лестниц

Любая лестница из дерева собирается из нескольких составляющих:

опорных балок, представляющих собой тетивы или косоуры;
опорного столба, монтируемого для винтовых конструкций;
ступеней, элементами которых являются проступи и подступенки;
перил, состоящих из балясин и поручней.

Тетивы располагаются по бокам лестницы и прикрывают с торцов ступени, которые вставляются между опорными балками с последующей фиксацией. Проступи с подступенками, как бы, утапливаются в лестничной конструкции. Если говорить о косоуре, то ступени укладываются на него сверху. Тетив в составе лестницы не может быть более двух, а косоуров, в зависимости от ширины марша и его конструктивных особенностей, можно встретить от одного до трех или четырех (основных и промежуточных).

Проступью называется горизонтальная часть ступени, а подступенком – вертикальная. Вторая составляющая ступени в конструкции может отсутствовать. Перила служат для опоры и безопасности поднимающегося или спускающегося человека.

Расчет деревянной лестницы на второй этаж зависит от ее внешнего вида и конструктивных особенностей, а подразделяются лестницы на две основные группы:

криволинейные, в том числе винтовые и с забежными ступенями;
маршевые – прямые, с промежуточными или поворотными площадками, а также без них.

Какая будет установлена лестница, определяется, исходя из размеров помещения, габаритов лестничного проема и стилевого решения.

Как производится расчет

Для начала необходимо уточнить, в каком именно месте будет располагаться лестница, и сделать необходимые замеры. Для этого определяют:

высоту этажа между уровнями чистого пола;
длину площади, выделенную под установку лестницы;
габариты лестничного проема.

От данных параметров зависит разновидность лестничной конструкции. Небольшие размеры проема и площади, предназначенной для ее установки, диктуют необходимость устройства винтовой лестницы, но в этом случае вычисления будут сложнее. Поэтому рассмотрим наиболее простой вариант – расчет лестницы на косоурах с одним маршем.

Ступени
На первом этапе производится расчет ступеней лестницы – их количества и размеров. Расстояние между уровнями чистого пола двух этажей принимается за высоту лестницы. Для определения количества ступеней, ее показатель делят на предполагаемый размер подступенка. Рекомендуемая его высота составляет 15-18 см, хотя нормативы позволяют уменьшать данный размер до 12 см или увеличивать до 20 см. Полученную в результате деления цифру округляют. Это и есть расчетное количество ступеней.
Следует отметить, что в одном марше не может быть менее трех и более, чем 18 ступенек. При получении большей цифры лестничную конструкцию лучше будет разбить на два или три марша, а между ними предусмотреть промежуточные или поворотные площадки.
Определившись окончательно с количеством ступеней, можно подсчитать и фактический размер подступенка. Для этого высоту лестницы делят на количество подъемов. Результат – расчетная высота ступени.
Важно знать о том, что размеры высоты и глубины ступеней должны быть одинаковыми в пределах одного марша. Это делается для того, чтобы шаг при перемещении человека по лестнице не сбивался.
На втором этапе приступают к вычислению ширины (или глубины) проступи. Нормативами допускаются их размеры от 23,50 до 35,50 см, но оптимальной шириной считается 28-32 см. Для более точного определения данного параметра используется формула расчета ступеней лестницы, в которой указывается, что сумма высоты (h) и глубины (b) ступени в плане должна составлять47 см. Иными словами, глубина проступи:
b = 47 – h.
Полученный результат также округляется и принимается за основу в случае, если он удовлетворяет оптимальным размерам. Существует и другое соотношение высоты/глубины степени, которым также можно воспользоваться при расчетах:
b = 63 – 2a.
Длина лестницы
Рассчитать длину лестничного марша можно достаточно простым способом. Для этого потребуется вычисленное ранее количество ступеней в марше, за вычетом одной, и их расчетная ширина (или глубина). Эти показатели просто перемножаются между собой.
Если длина лестницы получается слишком большой, то ее делают поворотной на 90 или 180 градусов, дополняют промежуточными площадками или забежными ступенями.
Немаловажную роль при расчете и проектировании деревянной лестницы играет высота просвета между горизонтальной плоскостью ступени и самой нижней частью потолочной конструкции, находящейся перед лестничным проемом. Расстояние по вертикали здесь должно быть более, чем 1,90-2,00 метра, чтобы поднимающийся или спускающийся человек высокого роста не смог случайно травмироваться.
Отнестись к расчету деревянной лестницы следует со всей ответственностью. Грамотное проектирование и соблюдение технологии монтажа обеспечат оптимальные условия ее эксплуатации.
semidelov.ru
Калькулятор расчета прямой лестницы: деревянная, металлическая

Инструкция для онлайн калькулятора расчета прямой лестницы

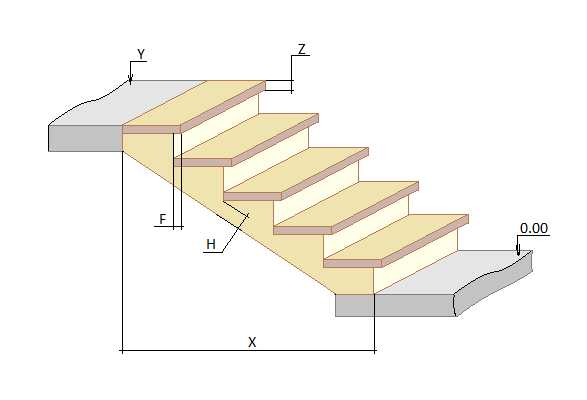

Указываем все требуемые параметры
Y — Высота проема.
X — Ширина проема.
H — Ширина косоура (минимальная).
Z — Ступеньки в толщину.
F — Размер выступа ступеньки.
SP — Обозначьте расположение первой ступеньки, относительно поверхности уровня пола на втором этаже.
Определение удобства лестницы рассчитывается по формуле, которая основана на размере человеческого шага.
В среднем длина шага варьируется от 60 до 66 сантиметров, а среднее значение принято за 63 сантиметра.
Удобство каждой лестницы можно рассчитать по формуле: глубина ступеньки + 2 высоты ступени=63±3 см.
30° до 40° — оптимальный наклон лестницы.
20 -25 см — оптимальная высота ступеней.
Расчет ступеней лестницы зависит от высоты между этажами и ступенями.
Комфортная глубина ступеней не менее 28-30 см.
При помощи выступа ступеньки можно убрать недостатки ее глубины.
По полученным результатам программа начертит рисунок с главными размерами и углами. На нашем чертеже будет представлена все замеры ступенек, разметка лестничной тетивы по отношению к углу ступеньки, верха ступеней на тетиве.
Как сделать прямую лестницу своими руками
Чтобы правильно сконструировать лестничный пролет нужно определить свободное место, где будет располагаться конструкция, учесть высоту подъема и форму изделия, и незабываем про эстетику.
Ширина марша
Эта величина не привязана к конкретным цифрам, только число маршей напрямую будет зависеть от свободного пространства.
Наименьшая ширина маршевого пролета ровна 80 см, если это значение меньше, то могут, возникнут трудности с подъемом мебели, прохода толстым людям. Оптимальная ширина 100-140 см.
Стройматериалы для лестницы
При помощи нашей программы, Вы сможете выполнить точный расчет деревянной или металлической лестницы, а также узнать требуемое количество материала для ее возведения.
Брус сечением 50 и длиной 250 мм идеально подойдет как для косоуров, так и для тетивы.
Балки для проступи лучше выбрать сечением не менее 30-40 мм.
Балки для подступней должны иметь сечение от 25 мм и выше.
Красивые балясины и поручни можно как заказать у столяра, так и купить уже готовые, процесс их создания достаточно трудоемкий и сложный.
Монтируем тетиву (косоуры)
Каждую балку необходимо обрезать с каждой стороны, по длине Вашей лестницы. Далее снизу балки необходимо отрезать 5 см — толщина проступни.
В косоуре под наши ступеньки выпиливаем проемы. При помощи угольника размечаем ширину проступней и высоту подступенек, за вычетом 2-4 см. После этого размечаем внутреннюю поверхность балки согласно нашей разметке.
При помощи пилы или электролобзика отпиливаем лишнее.
Примеряем косоур на будущее месторасположение лестницы. Каждый край его должен плотно входить в перекрытие и поверхность пола. Замеряем горизонтальность каждого запила.
Рекомендация! Оптимальное количество косоуров – 2, но с увеличением нагрузки на лестницу, их должно быть больше. Каждый последующий изготавливается по шаблону первого.
Подогнанные поверхности зашкуриваем, при необходимости фрезеруем наружные края.
Рекомендация! Необходимо проверить уровень косоура и тетивы с каждой стороны, они должны иметь один уровень, иначе ступеньки будут иметь уклон.
Монтируем ступени
Для установки подступней распиливаем балку согласно их количества. Подгоняем их и зашкуриваем.
Монтаж подступни на косоур
Крепление осуществляется с фасадной стороны шурупами, которые зашпаклюются.
После монтажа подступней, начинаем установку проступней — ступеней.
Распиливаем балку на точное количество ступенек, за вычетом одной. Потом каждую из них шкурим и проходим фрезером все выступающие стороны.
При помощи шурупов по дереву фиксируем ступени сверху подступней.
Рекомендация! Если вы используете тетиву только с одной стороны, то ступенька должна вставляться в паз в тетиве, который промазывается предварительно клеем вместе с краем ступеньки.
Балясины монтируем на ступенькии и фиксируем шпильками: толщиной 8 миллиметров и длиной 100 миллиметров.
Перила прикрепляем сверху саморезами.
Теперь наша лестница установлена, и остается покраска и лакирование. Лак, также позволяет придать защитный слой нашему изделию. Для сохранности структуры дерева, лучше всего использовать прозрачный лак.
o-builder.ru

РубрикаРазное
