Кольца бетонные колодезные размеры – Таблицы размеров бетонных колец для колодцев. ГОСТ

Бетонное кольцо для колодца размеры


Диаметр колодца для воды: виды и размеры колодезных колец

Строительство колодцев – процесс изнурительный и трудоемкий, требующий профессиональных навыков. Копка может осуществляться практически в любое время года, кроме периода паводков, а самым распространенным материалом для обустройства котлована является железобетонное кольцо. При этом диаметр колец для колодца зависит от нескольких факторов, которые учитываются еще на этапе проектирования конструкции.

От чего зависит диаметр колодца ↑

Подпитка колодца осуществляется от верхних водоносных слоев, которые располагаются на глубине от 2 м до 40 м (а в отдельных случаях до 100 м). От этого и зависит глубина котлована. Если залегание водоносных горизонтов превышает 25 м, тогда копка будет затруднительной и не слишком рентабельной, поскольку осуществляется ручным способом. В этом случае целесообразней пробурить песчаную или артезианскую скважину.

Выбор диаметра колодца напрямую зависит от его глубины. Чем глубже источник воды, тем больше габариты колец. Поэтому очень важно знать разрез грунта в данной местности перед непосредственным выполнением строительных работ.

Совет. Если нет подробной геологической карты, можно воспользоваться информацией от соседей, на участке которых уже выкопан естественный источник воды.

Еще одним фактором, влияющим на определение диаметра бетонных колец, является требование к производительности колодца. Если его использовать как вспомогательный источник, тогда можно ограничиться небольшим размером. При организации автономной системы водоснабжения производительность должна быть высокой, а следовательно, и диаметр колодца больше.

Оптимальный размер колодезных колец определяется на этапе планирования строительства

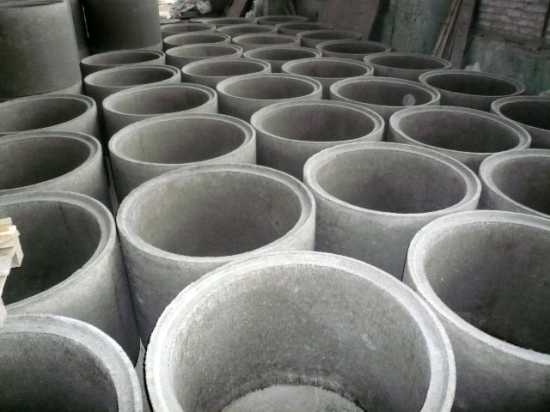

Кольца для колодца ↑

В процессе производства ж/б колец используются тяжелые марки бетона и стальная арматура, благодаря чему данная конструкция отличается повышенной прочностью и долговечностью.

Особенности конструкции ↑

Для колодцев обычно используют стеновые кольца, которые имеют маркировку КС. При этом торец может выполняться с гладкой поверхностью или в виде специального замка. Учитывая то, что во время монтажа и эксплуатации железобетонные блоки подвергаются не только вертикальным, но и боковым нагрузкам, замок помогает зафиксировать их между собой и придать необходимую цельность.

Интересно знать. Стеновые кольца могут применяться для строительства колодезных конструкций любых типов. Они достаточно универсальны, поэтому часто используются при обустройстве подземных коммуникаций.

Стеновые бетонные кольца с замком

Габаритные размеры ↑

Высота и внутренний диаметр железобетонного кольца для колодца являются главными показателями при планировании строительства. Именно они указываются в стандартной маркировке. Например, блок КС 10-9 имеет диаметр 100 см и высоту 90 см.

Габаритные размеры подобных изделий варьируются в следующих пределах:

  • диаметр: 70-200 см;
  • высота: 10-100 см;
  • толщина стенки: 8-10 см.

К сведению. Кроме стандартных габаритов, иногда требуется применение нестандартных размеров. В этой ситуации используются так называемые доборные кольца, которые производятся на заказ.

Масса одной конструкции зависит от ее габаритов и колеблется в диапазоне от 46 кг до 2300 кг. К примеру, если взять тот же КС 10-9, его вес равен 700 кг.

Габаритные размеры блоков КС 10-9 и КС 20-9

Аксессуары для строительства колодцев ↑

Обустройство колодца – это не только железобетонные кольца, но еще и отдельные аксессуары, которые упрощают монтаж и помогают сделать конструкцию более надежной. Иногда они идут в комплекте, однако чаще такие комплектующие приходится покупать отдельно.

  • Стальные скобы Используются в случае отсутствия на торцах кольцевых замков. Средняя толщина скоб составляет 4-5 мм, а ширина 50-80 мм. Задача таких деталей заключается в препятствии сдвига бетонных изделий относительно друг друга.
  • Крышка Железобетонное изделие с вырезом под люк. Диаметр крышки колодца должен строго соответствовать габаритным размерам установленных колец. Иногда в качестве верхней защиты применяются заводские пластмассовые или самодельные деревянные крышки.
  • Опорное кольцо Подобное изделие устанавливается на горловину готовой конструкции для ее поднятия на планируемую высоту.
  • Колодезные домики Имеют как декоративное, так и функциональное предназначение. С одной стороны, обладают оригинальным видом, а с другой – защищают от попадания посторонних предметов внутрь.

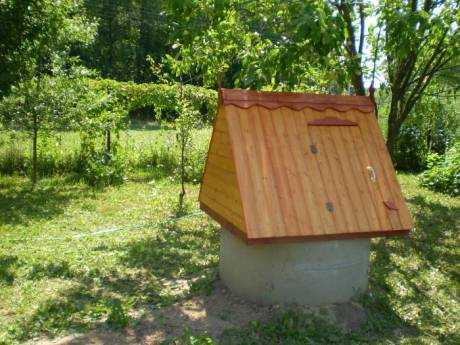

Колодезный домик – красивый вид и надежная защита

Без необходимых знаний практически невозможно правильно определить глубину залегания грунтовых вод и узнать, какой диаметр должен быть у колодца как бесперебойного источника водоснабжения дома. Профессионализм исполнителей – залог надежности и безопасности, поэтому лучше сразу доверить работу специалистам, чтобы получить удовлетворяющий всем требованиям результат.

Видео: колодец своими руками ↑

aqua-guru.ru

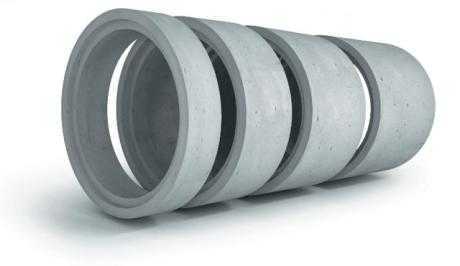

Оптимальная конфигурация и размеры кольца для колодца

Многие думают, что размеры колодезных колец всегда одинаковы, на самом деле это далеко не так. Существует огромное количество разновидностей изделий, которые отличаются не только габаритами, но и особенностями конфигурации, технологией производства, используемыми материалами и назначением готовой конструкции.

Среди большого числа вариантов важно выбрать оптимальное решение

Основные характеристики колец и их влияние на эксплуатационные свойства

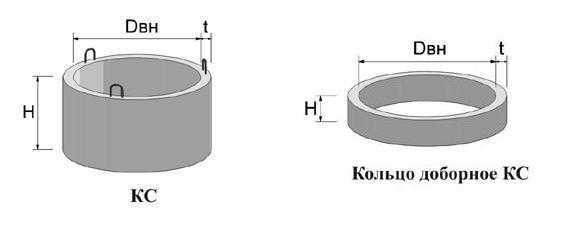

Именно эти размеры и являются основными для колодезных колец: Dвн – внутренний диаметр, t – толщина стенки, Н –

vest-beton.ru

Кольца бетонные: размеры

Содержание статьи:

Использование бетонных колец в колодцах получило самое широкое применение. Причем речь идет о конструкциях самого разного назначения. Это могут быть как кольца бетонные для колодцев с питьевой водой, так и для скважин, смотровых, для септиков, в конце концов.

Сегодня на рынке строительных материалов, есть и новые виды колец, в первую очередь, это пластиковые кольца, но именно бетонный аналог остается наиболее востребованным и классическим вариантом.

Такое отношение к бетонному кольцу вызвано его преимуществами, одним из главных которых, остается надежность и прочность. Кольцо легко выдерживает давление грунта на внешние стенки, и давление воды изнутри.

Виды колодцев под кольцо

Давайте для начала определим, под какие типы колодцев есть смысл использовать именно бетонные кольца:

  • Водопроводные колодцы.
  • Канализационные.
  • Септики на частных участках.
  • Колодцы газопроводных сетей.

Что касается размера кольца, то он всегда находится в зависимости от типа колодца, и поэтому сегодня на рынке представлены диаметры от 50 см до 200 см.

Высота кольца в среднем составляет 50 см. Можно сказать, что это типовой размер, однако при необходимости, бетонное кольцо может быть выпущено и высотой до 180 см.

Важно! Все кольца для колодцев обязательно должны быть обозначены марками соответствия требованиям ГОСТа.

Требования перед выпуском в продажу

Отдельно отметим, что все бетонные кольца, любого размера и предназначения, должны производиться по стандартам качества, и перед выпуском в продажу проходят испытания на стойкость. Сюда входит:

  • Водонепроницаемость. Особенно важный параметр, если кольцо будет использоваться для септика.
  • Морозостойкость. Бетонное кольцо должно выдерживать перепады температур и не разрушаться под воздействием внешних факторов.
  • Вождопоглащение.
  • Прочность бетона на сжатие. Этот момент проверяется методом направленного ультразвука или механическим воздействием.

Виды колец и их размеры

Помимо типов колодцев, есть еще и виды бетонных колец. Например, самые распространенные, это стандартные железобетонные кольца, которые идеально подходят под монтажа систем коммуникаций, хорошо подходят для дренажных колодцев, канализационных, сетевых, водопроводных и газопроводных колодцев. У них размеры стандартные и колеблются от 70 до 120 см в диаметре, в зависимости от диаметра самого колодца.

Вспомогательные кольца – этот вариант заказывается отдельно под свой точный размер. Необходимы такие кольца, когда диаметр колодца не подходит под стандартные размеры.

Стеновые кольца — именно из них чаще всего происходит формирование горловины любого колодца.

Кроме того, есть еще кольца:

  • с замком,
  • сборные,
  • с днищем,
  • с плитой перекрытия.

Важно! Для того чтобы кольца не смещались после установки, на них заранее установлены специальные пазы, которые не допускают момент смещения.

Вес и дополнительные размеры

Мы определились с тем, что стандартные размеры колец, это 50-1210 см в диаметре, и от 50 см до 180 см высота.

Что касается толщины стенки такого кольца, то она практически всегда остается неизменной, и составляет от 8 до 10 см.

Теперь отметим, что масса бетонного кольца может варьироваться от 44 килограммов до 1470 кг.

Особое внимание можно обратить на то, что каждое бетонное кольцо всегда маркируется сочетанием цифр и букв, так что расшифровка сразу позволяет понять, с какими размерами мы имеем дело. К примеру, КС 10-9, КС 12-10, КС 15-9,– первая цифра указывает на внутренний диаметр кольца, а вторая – на высоту кольца в дециметрах.

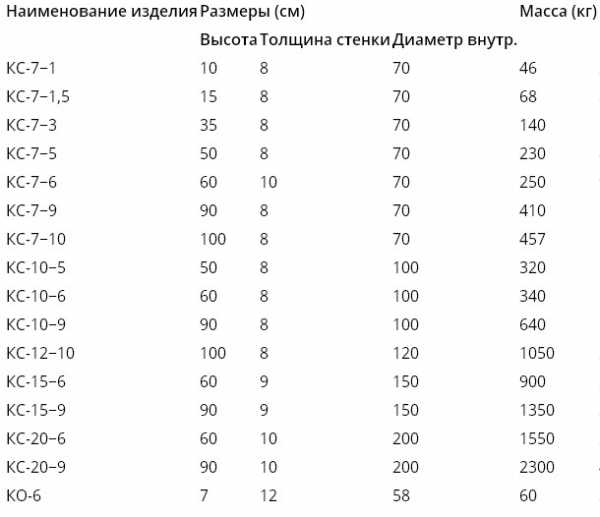

Ниже представлена таблица, со всеми возможными характеристиками бетонных колец, и главное, с маркировкой, по которой и можно сразу определять кольцо.

Армирование бетонного кольца

Что интересно, армирование бетонного кольца не является обязательным условием  для его изготовления.  Однако благодаря арматуре, кольцо увеличивает эксплуатационное время службы, плюс увеличивается его прочность и надежность.

В процессе изготовления кольца используется принцип вибропрессовки, также, как и при изготовлении шлакоблоков, к примеру.

После прессовки, изделие обретает не только форму, но и прочность. Что и позволяет ему выдержать внешнее и внутреннее давление.

Нюансы монтажа

Вне зависимости от размера бетонного кольца, при монтаже детали скрепляются между собой цементным раствором. Здесь же происходить и гидроизоляция швов.

Причем это необходимо как при гидроизоляции септика, так и при гидроизоляции любого другого колодца.

Последовательность установки и выбор диаметра

Если устанавливается кольцо в колодец канализационный или газовый, то у них есть свои технологические требования я по размерам.

 Что касается установки кольца для колодца в частном секторе, то есть для водопроводного типа, то здесь изначально рассчитывается диаметра самого колодца, уже исходя из потребностей проживающих человек на участке.

Простой принцип — меньше диаметр кольца — меньше денег оно стоит, работает и здесь однако с небольшим диаметром колодца, и воды в нем будет набирать немного. Так что придется искать золотую середину.

Что касается последовательности при установке бетонных колец, то здесь укажем, что:

  • первым опускается железобетонное кольцо с днищем. Таким образом, всей конструкции обеспечивается прочность.
  • Далее идут стеновые кольца.
  • Далее крышка и люк, если в них есть необходимость.

Важно! Каждая деталь колодца, каждое кольцо, должно быть равно предыдущему, иначе не будет целостности конструкции и тогда даже цементный раствор и гидроизоляция колец не помогут.

А видео в статье продемонстрирует, как происходит изготовление  бетонных колец.

dom-fundament.ru

Кольца бетонные — размеры и цена

После железобетонных плит, на второй позиции у любого завода ЖБИ обязательно находятся бетонные кольца. Изделие очень упростило монтаж колодцев, канализаций, коммуникаций, а также других объектов, где необходимо обеспечить изоляцию пространства в земле. Их применяют и в ливневых дренажных системах, коллекторах, подземных трубопроводах. Возможно, и есть решения, которые конструктивно заменили бы бетонные кольца, но пока это единственный вариант для выполнения подобных конструкций.

Содержание:

  1. Бетонные кольца для колодца
  2. Недостатки колодезных колец
  3. Септик из бетонных колец
  4. Как устроен септик
  5. Размеры и цена

Бетонные кольца для колодца

Бетонные кольца могут применяться в любой климатической зоне, что очень важно, поскольку глубина промерзания грунта в каждом регионе сильно отличается, а кольца могут применяться где угодно, независимо от глубины конструкции. Среди всех основных достоинств бетонных колец можно выделить следующие:

  • высокая скорость проведения работ;
  • бетонные кольца имеют относительно невысокую стоимость;
  • за счет налаженной технологии производства появилась возможность
  • унифицировать стыки для наилучшего прилегания;
  • все колодезные кольца имеют правильную геометрическую форму;
  • гидроизоляция колодезных колец предельно проста;
  • колодезные кольца могут служить довольно долго, и срок их службы измеряется десятилетиями.

Недостатки колодезных колец

Естественно, что материал далеко не совершенен, и у него есть ряд недостатков, с которыми впрочем все успели свыкнуться. Бетонные колодезные кольца имеют очень большую массу. Это вызывает серьезные трудности при транспортировке. Следовательно, расходы на доставку и погрузочно-разгрузочную технику будут довольно высоки. Немалый вес также исключает перемещение колец вручную даже на несколько сот метров, не говоря о более серьезных расстояниях.

При изготовлении бетонных колец могут быть допущены технологические ошибки, и тогда на прилегаемых поверхностях может нарушиться герметичность. Не очень приятный момент, потому что вынимать кольцо из колодца, скажем, третье сверху, довольно проблематично. То есть ремонтопригодность бетонных колец оставляет желать лучшего.

Септик из бетонных колец

Как альтернатива централизованной канализации, септики из бетонных колец получили широкое распространение. Это относительно недорогой способ быстро решить проблему стока и очистки сточных вод. Для монтажа септиков применяют обычные бетонные кольца, размеры которых мы привели немного ниже. Единственной проблемой может стать отсутствие специальной техники, или ее дорогая аренда. Руками справиться с бетонными кольцами удается не всегда.

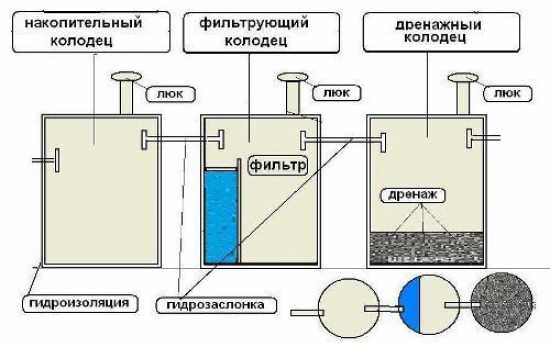

Как устроен септик

Конструкция септика не представляет собой ничего особенно космически сложного. Это та же станция переработки сточных вод, только в десяток раз меньшего размера. Вместо отстойных резервуаров здесь применяются кольца из бетона, которые установлены друг на друга. С одной стороны, септик проще выполнить из кирпича, но это касается только процесса монтажа. В остальном бетонные кольца отлично справляются с задачей, и они более герметичны, чем кирпичная кладка, а следовательно, долговечнее.

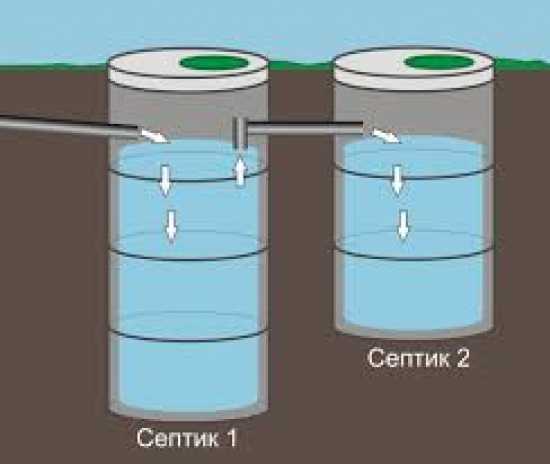

Обычно септик представляет собой две емкости, которые соединены между собой для того, чтобы стоки получали полноценную очистку. Первая емкость служит накопительным резервуаром. Дно ее полностью изолировано от грунта. В ней происходит накопление грязной жидкости, где она со временем расслаивается. Более тяжелые фракции оседают на дно, а более легкие, в уже очищенном виде, поступают во вторую емкость для фильтрации.

Для фильтрации устраивают вторую емкость, где очистка стоков происходит при помощи почвы. Дно второго колодца имеет подушку из щебня разных фракций, песка, гравия, которая механическим путем очищает сточные отстоянные воды. При этом в подушке находится достаточное количество воздуха для процесса разложения органических веществ, что упрощает их выведение из системы.

Размеры и цена

Цена бетонных колец для колодцев и септиков не слишком высока, поскольку технология их изготовления предельно проста. В процессе производства бетон заливают в специальную подготовленную форму и арматурой для придания конструкции большей жесткости. Диаметр арматурных прутьев может составлять до 10мм, а для большей надежности конструкции, при изготовлении применяют более тяжелые сорта бетонного раствора.

Почти все кольца имеют стандартные размеры: диаметр колец может составлять от 70 до 250 см, толщина стенки кольца может быть в пределах 8-9 см. Высота кольца — до 120 см, в зависимости от предназначения. Размер кольца легко определить по маркировке — их метят на производстве двумя цифрами. Первая — внутренний диаметр кольца, а вторая указывает на высоту кольца. Цены на бетонные кольца по средней полосе страны мы привели в таблице.
