Какой должен быть минимальный угол наклона крыши из профнастила

Содержание статьи:

Угол наклона крыши является одной из важнейших характеристик кровли. Именно от этого показателя будет зависеть множество особенностей конструкции и особенностей эксплуатации. Поэтому это значение подбирается не случайно. В расчет обязательно нужно принимать количество выпадаемых осадков, розу ветров, особенность возводимой стропильной системы, используемый кровельный материал, длину скатов. В рамках данной статьи рассмотрим в качестве материала использование профнастила и требуемый угол наклона крыши для профнастила. При расчете будем использовать требования строительных норм и правил.

Что требуют СНиП для крыши из профнастила?

Для начала разберем основные требования строительных норм и правил. В соответствии с их требованиями накрывать кровлю профилированным листом допускается любой тип, но скат должен обладать уклоном не менее 8° или 14,1%. Только с таким углом осадки не будут просачиваться через места стыков и креплений. Обрешетка в подобном случае выполняется с шагом в 40 см.

Однако 8° это допустимый минимальный уровень, используемый в возведении промышленных и хозяйственных зданиях. В жилых домах это значение составляет уже 10° или 17,6%. Если накрывается в больше, чем в два слоя, то уровень ската становится еще больше. Именно поэтому строительные компании обеспечивают гарантией свою работу при работе с профлистом только при наличии ската не менее 12°. Максимальный угол ската крыши из профнастила может достигать 70° и даже более.

В связи с этим специалисты для работы с профилированным листом рекомендуют использовать уклон в 20° или 36,4%. Это будет оптимально на основе СНиП.

Однако стоит учитывать, что при снижении угла скатов будет увеличиваться продольных и поперечный нахлест листов. Это приводи к тому, что профнастил снижает свою полезную площадь.

С уклоном 35° перехлест будет составлять не меньше 15 см. При значении 15-30° увеличится до 20 см. При уровне не более 15° нахлест будет составлять не меньше длины 2 волн.

Обращаем внимание! Все стыки необходимо обрабатывать соответствующим герметиком. Причем нужно работать с продольными и поперечными стыками.

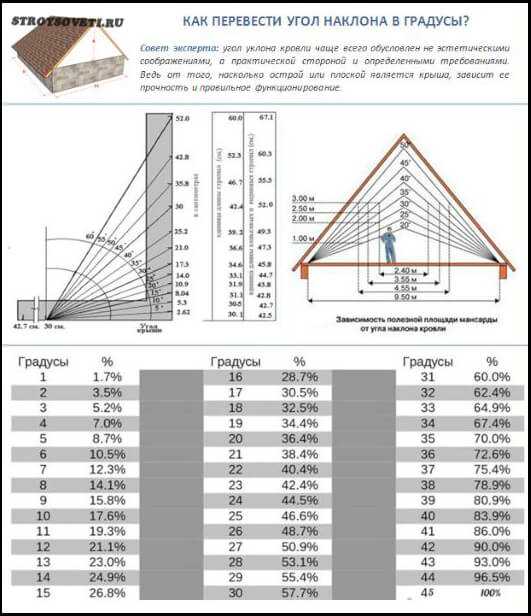

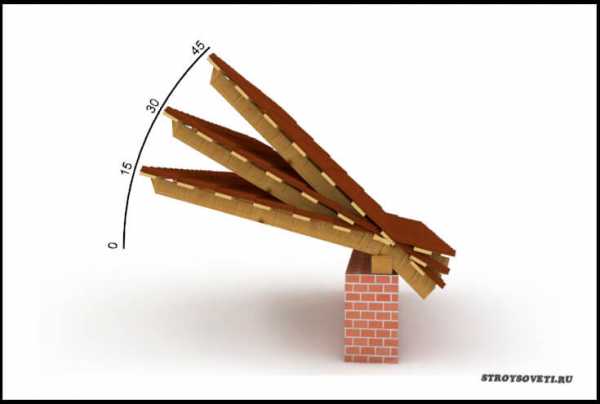

Как измерить угол наклона кровли?

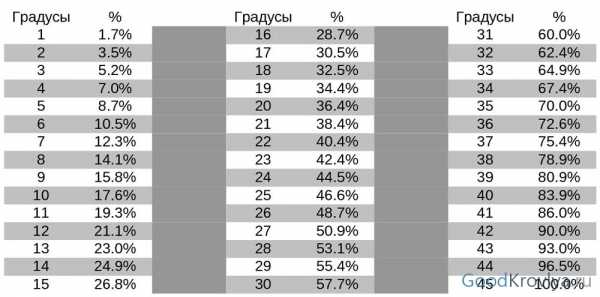

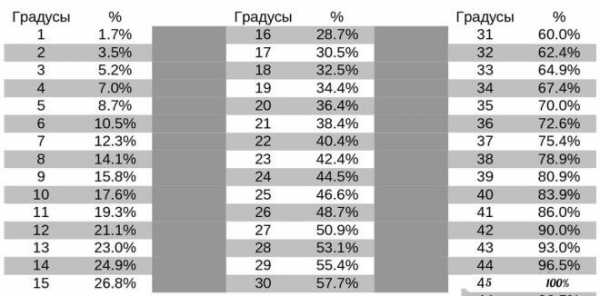

Уклон по общепринятым стандартам измеряют в градусах или процентах. При этом их взаимосвязь определяется табличными данными – 1°=1,7%, а 45°будет равно 100%.

В случае максимального уровня снеговой нагрузки будет сведен к минимуму, а дождевые осадки будут сбегать быстро. Однако в этом случае будет возрастать парусность кровли.

Когда принимается минимальный угол наклона крыши из профнастила парусность не учитывается, но увеличиваются требования к уровню водонепроницаемости. Увеличивается также снеговая нагрузка. В связи с этим для различных материалов существуют свои оптимальные и минимальные уровни .

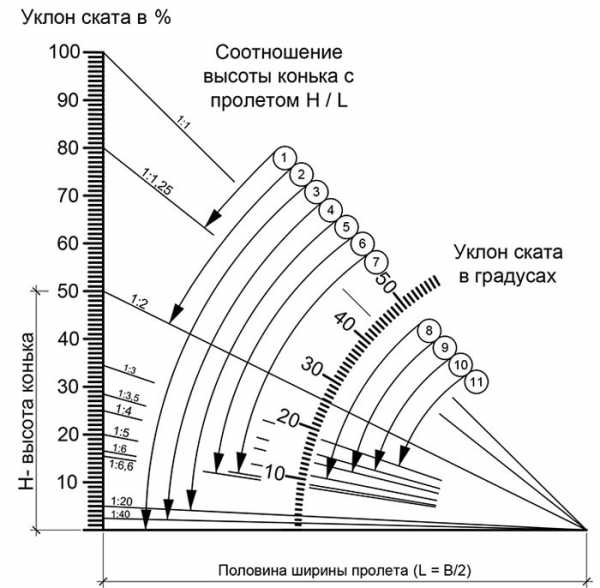

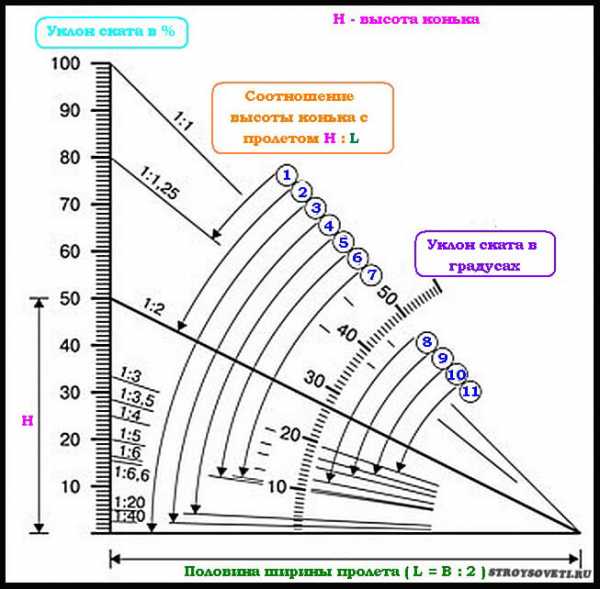

Домашнему строителю для самостоятельного определения угла уклона следует вспомнить тригонометрию. Высота конька будет равняться противостоящему катету, половине ширины дома или нижней затяжки станет равняться прилежащему катету, длина ската равняется гипотенузе. Нужно определять уровень угла между скатом (соответствует гипотенузе) и прилежащим катетом (длина перекрытия).

Произведя деление высоты конька на длину ската или стропильной ноги, получаете синус угла наклона. Дальше с помощью таблицы или инженерного калькулятора можно вывести градусы или проценты.

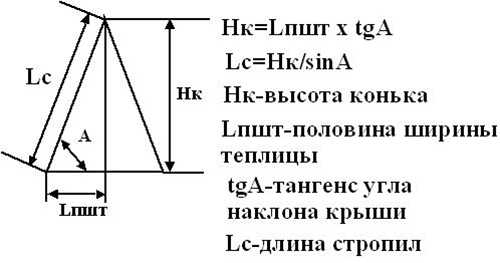

Также для получения угла можно применять значения тангенса или косинуса. В этом случае соотношения будут таковы: высота конька к половине ширины перекрытия или половина ширины перекрытия к длине ската соответственно.

L-гипотенуза, H-высота конька, B/2 половина ширины перекрытия

В процессе проектирования стропильной системы дома имеются 2 заданных значения – необходимый уклон и ширина дома. При помощи несложных вычислений можно рассчитать длину стропил и высоту от конька до перекрытия.

Определение типа крыши

Теперь чтобы полноценно определить минимальный угол наклона крыши из профнастила следует разобраться с терминологией определения типа.

  • Плоская – с наклоном не более 5°;
  • Скатная – кровля с уклоном более 20°. Наиболее популярны, т.к. обладают лучшей водонепроницаемостью;
  • Кровля с небольшим уклоном – до 25°. Возможность оборудования чердачных помещений без оконных проемов;
  • Крутые
    – больше 40°. С ними можно оборудовать полноценную мансарду;
  • Большие – кровли в интервале 45-60°.

Какой угол наклона выбрать? Из опыта современного строительства можно сказать, что оптимальный уклон составляет 38-45°.

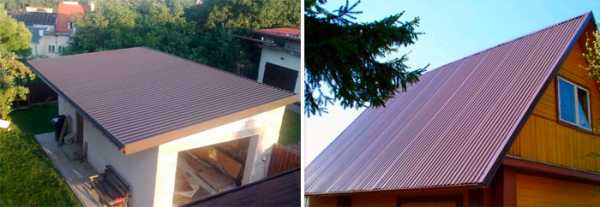

Крыша с минимальным наклоном – достоинства и недостатки

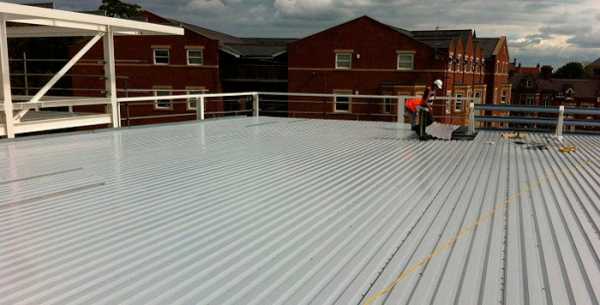

При необходимости обустройства кровли с небольшим уклоном профлист следует укладывать в виде перекрытия снизу кровельного пирога. Далее рассмотрим особенности ее обустройства.

Достоинства

  1. Сниженный расход кровельного материала;
  2. Более простой монтаж и безопасность во время работы;
  3. Нет конька. Соответственно отсутствуют проблемы, связанные с процессом герметизации.

Нужно будет учитывать, что чем выше будет находиться верх конька, тем больше будет весить сама крыша. Расход материала будет больше. Давление на основание будет тоже значительнее. Кровля с небольшим скатом же не будет оказывать подобное давление.

Недостатки

Теперь рассмотрим отрицательные стороны. Небольшой наклон будет приводить к тому, что осадки будут стекать значительно медленнее. Это может привести к просачиванию в небольшие стыки и дальше в кровельный пирог. Точкой отсчета в этом случае считается 12°. В этом случае дополнительной герметизации не требуется. А вот в случае снижения уклона менее этого значения для стыков придется использовать специальный герметик.

От угла будет также зависеть вид материала, который можно использовать. Для полностью плоской и крыши с небольшим уклоном подойдет только несущий прочный профилированный лист с высокой волной. В противоположном случае (с крутым скатом) допускается использовать универсальный и стеновый лист. В этом случае давление на них будет минимально – осадки задерживаться не будут.

Следующая особенность. Материал расходуется значительнее, так как нахлест будет немного больше. При возведении с уклоном 12-14° следует увеличить укладку нахлеста, но использовать герметик не обязательно. Если он будет меньше, то придется делать оба мероприятия.

При возведении крутой кровли придется укладывать длинные стропильные ноги. Это значительный расход материала, но в итоге экономия получается на кровельном материале. Профлист можно будет купить с небольшой высотой волны, который несколько дешевле. В подобном случае несущая способность не будет играть такую важную роль.

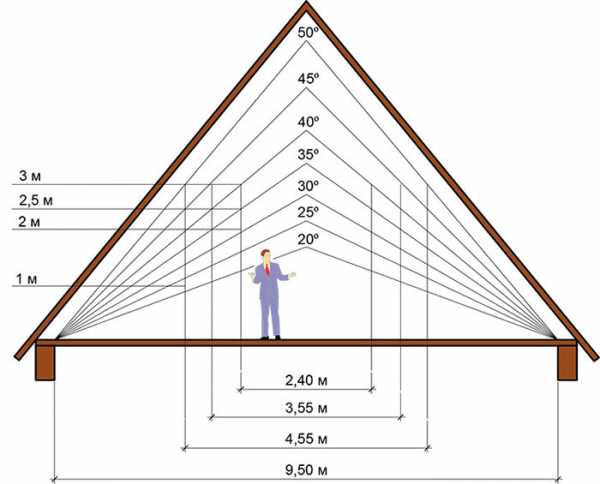

Помимо этого, при малом уклоне не получится сделать мансарду. Она способна сократить теплопотерю всего дома до 9%.

Еще кровли с небольшим наклоном возводятся на более сложных стропильных системах, которые должны выдерживать значительный вес. Зависимость проста – чем меньше угол, тем большее количество подпорок потребуется.

Ветровая и снеговая нагрузка

В процессе определения необходимого ската следует учитывать множество параметров. В основном это особенности климата в конкретной местности. Именно поэтому следует заранее изучить количество осадков, силу ветра и его направления.

Наклон крыши из профнастила следует рассчитывать именно из расчета погодных условий. В районах с сильными ветрами нужно строить кровлю с небольшими углами. Здесь может возникать повышенная парусность.

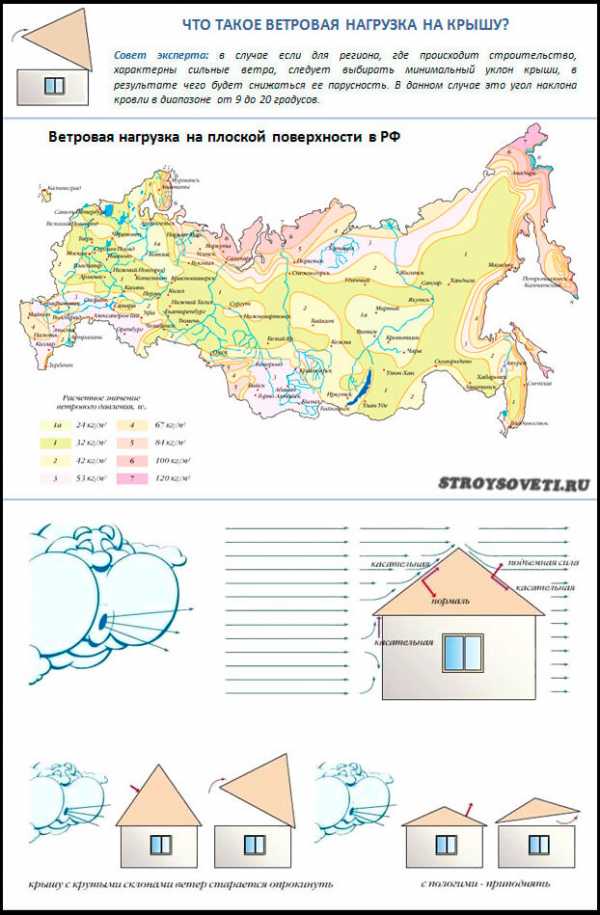

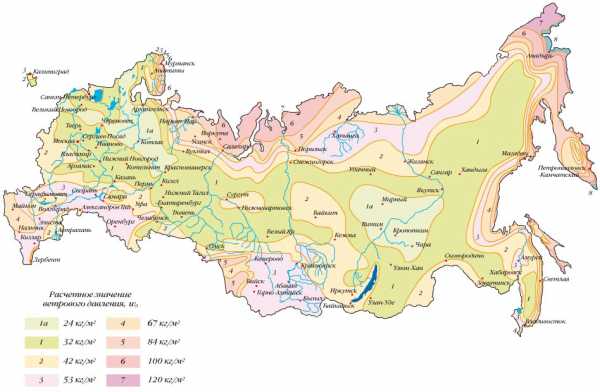

По ветровым нагрузкам имеются требования СНиП. В районах средней ветровой нагрузки угол кровли должен быть 35-45°. С сильными ветрами 15-25°. В местности с повышенной силой ветра значения должны быть минимальными, для снижения сопротивления. Однако практически плоские имеют риск срыва. Поэтому абсолютная плоскость тоже не лучший вариант.

Поэтому ветровая нагрузка не является более безобидной, чем снеговая.

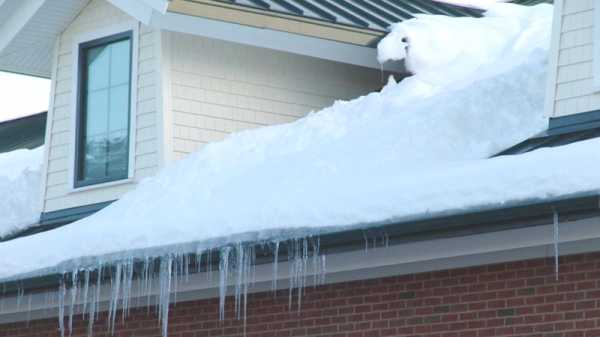

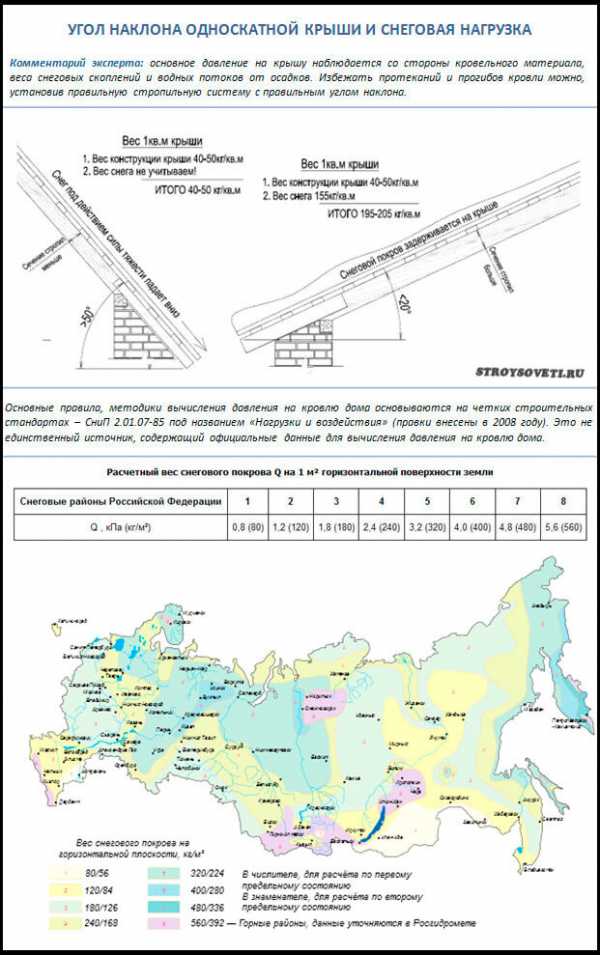

Снега, в зависимости от региона, может быть предостаточно. А снег может создать значительную нагрузку на кровлю. Серьезную нагрузку не выдержит никакая стропильная система. Именно поэтому в местности со значительными подобными нагрузками наклон нужно делать до 45°. Это нужно, чтобы снег не задерживался. В этом случае усилять стропильную систему не потребуется.

Можете посмотреть значения для своей местности.

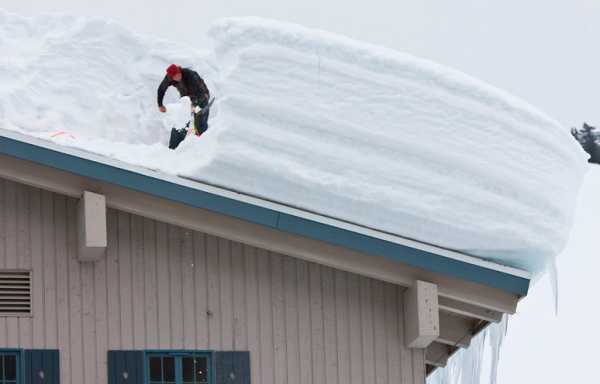

Даже небольшие слои снега могут оказывать значительную нагрузку. Так, например, в Якутии нагрузка может достигать до 500 кг на м2. Поэтому строят там крутые крыши. В южных же регионах подобной нагрузки не встретишь.


Советуем почитать:






stroysoveti.ru

Минимальный угол наклона крыши из профнастила — рассчитываем вместе

Расчет угла ската для крыши из профнастила – важнейшее дело в плане её долговечности. Неправильный угол уклона и после первого сильного порыва ветра Ваш дом может попросту лишиться кровли!

Если хотите избежать такой участи, то Вы обратились по адресу. В этой статье мы поможем определить минимальный уклон кровли из профнастила. Если Вам кажется, что архитектор руководствуется лишь эстетическими соображениями при планировке крыши дома, то Вы заблуждаетесь. Кровельная система очень сложна, потому что учитывает массу нюансов и удачное решение достигается тщательным подбором данных и расчетами.

Что влияет на уклон крыши из профлиста?

При постройке дома одним из основных моментов, который стоит учитывать, является климат окружающей среды. Это и влага и ветренность и объем и частота осадков. Чтобы выяснить нужный наклон крыши, нужно учесть три климатических фактора:

  1. Уровень снежных осадков;
  2. Частота и интенсивность дождей;
  3. Скорость и направление ветра.

Я вижу мало смысла в том, чтобы по отдельности описывать воздействие перечисленных факторов на крышу. Гораздо продуктивнее объяснить то, каким образом это воздействие зависит от угла ската крыши. К примеру, снег, как самый тяжелый осадок, оказывает большое давление на кровельный материал. Поэтому длительное нахождение его там нежелательно. В таком случае разумным выходом будет возведение крутой крыши, с которой снег критического слоя сползёт под собственной массой.

Вторым определяющим фактором является тип материала. От того, как профлист Вы устанавливаете, будет зависеть уклон односкатной крыши из профнастила. К примеру, стеновой и универсальный профили плохо подходят для покатых крыш, для таких гораздо лучше подойдёт профлист с большой высотой волны и наоборот.

При выборе угла также не забывайте то, что с крыш под маленьким углом, вода будет стекать не так быстро и при сильном ливне будут возможны протекания в местах стыка. Угол наклона должен составлять не меньше 12 градусов, тогда об этой проблеме можно не заботиться. Если же угол меньше, то места стыков обязательно нужно дополнительно герметизировать.

Последним, но не по важности, фактором является количество расходного материала и сложность стропильной конструкции. Чем меньше угол, тем больше нагрузки идёт на стропильную систему и больше материала расходуется из-за нахлеста листов. Этот пункт требует более детального рассмотрения.

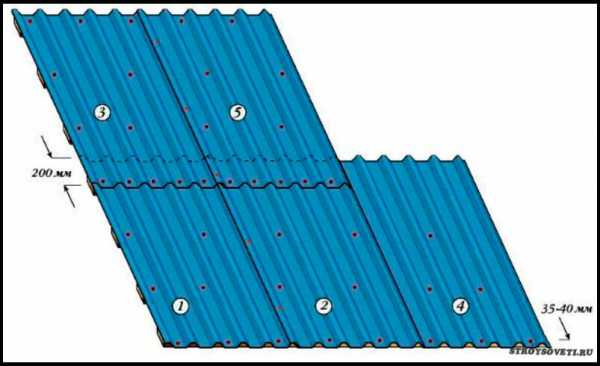

Зависимость величины нахлеста листов от угла уклона

Минимальный уклон кровли из профлиста составляет 12 градусов. При нём нет нужды в дополнительной герметизации и не стоит переживать о протеканиях. Но при этом в промежутке между 12 и 14 градусами, остается еще одна обязывающая необходимость. Это увеличенный размер нахлеста листов. Для профнастила и его экономного расходования, оптимальным уклоном считается 15-30 градусов.

Эта таблица наглядно демонстрирует зависимость размера нахлеста от угла.

Угол кровли (в градусах)Величина нахлеста, мм
Меньше 12От 200 с дополнительной герметизиацией
До 14От 200
15-30150-200
Больше 30100-150

Да, расход материала больше, но это количественный показатель, а что касается качества? С качеством же ситуация идентичная: из-за того, что при маленьком уклоне кровли из профнастила, материал должен быть высшего качества, ведь на лист приходится большая нагрузка. А чем угол острее, тем меньше нагрузки на каждый отдельный лист, и тем дешевле профлист допускается.

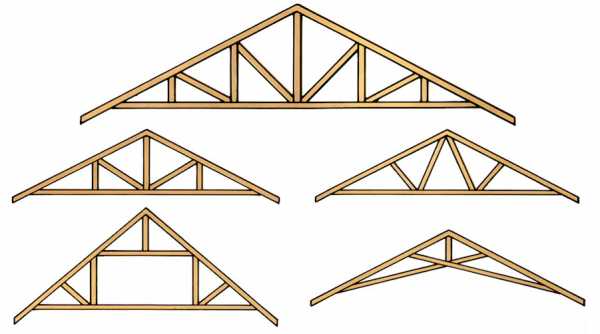

Стропильная система при повышении угла растет вверх за счет самих стропил, однако, нагрузка на них разбавляется дополнительными конструкциями. При минимальном уклоне крыши стропила могут быть короче, но незаменимыми становятся технически сложные дополнительные подкосы.

Как видите, ставить плоскую или приближенную к плоской крышу из профнастила может быть совсем нерезонно.

Как рассчитать уклон кровли?

Расчет обязательно должен включать в себя такие составляющие:

  1. Вес обрешетки, контробрешетки, утеплителя и остальных слоев кровли;
  2. Вес кровельного покрытия;
  3. Уровень снежных осадков в регионе;
  4. Скорость и направление ветра в регионе.

Чтобы дать Вам представление о процессе расчета, возьмем для примера профлист С21-1000-0,6. Масса квадратного метра этой модели составляет 5,4 килограмма. Следующий шаг – просчет теплоизолирующего материала. В нашем примере это будут базальтовые плиты 100 мм толщиной и плотностью 150 кг на кубометр. Масса квадратного метра составит 15 кг. Обрешетка из соснового бруса затянет примерно на 28,3 кг на квадратный метр и прочие компоненты весят 3 килограмма на квадратный метр.

Складываем все эти составляющие и получаем 5,4+15+28,3+3=51,7 кг/м².

Совет! Чтобы оставить себе пространство для манёвра, полученный коэффициент нужно умножить на 1.1. С таким расчетом Вы получите возможность свободно менять некоторые из материалов кровельного пирога.

Так поступим и мы, и в итоге получим массу кровли 56,87 кг на квадратный метр.

Следующий этап – измерение скорости ветра и снежных осадков в регионе. В интернете нетрудно найти карту снежной нагрузки на поверхности РФ. Точно также доступна и карта ветровой нагрузки.

Наш гипотетический дом будет находиться в третьем снеговом районе со снеговой нагрузкой в 180 кг на квадратный метр. Эта цифра относится  для плоскостей, для наклонных поверхностей существует специальный коэффициент µ. Для углов меньше 25 градусов он равен 1, для углов от 25 до 60 существует формула µ: (60-а)*(60-25), в которой «а» — искомый уклон крыши. Для кровель с углом больше 60 градусов снеговая нагрузка не учитывается.

Ветровая нагрузка рассчитывается по формуле W=Wn*Kh*C. В ней Wn – средняя ветровая нагрузка в регионе, Kh – коэффициент высоты здание и С – аэродинамический коэффициент от -1.8 до 0.8, в зависимости от уклона крыши. Наша нагрузка 23, С – 0.8, а Kh выясняется по следующей таблице:

Высота объекта, мОткрытая территория (берега водоемов, степь, лесостепь, пустыня, тундра)Небольшие города, лесные массивы и другие пространства с регулярными препятствиями выше 10 метровСредние и крупные города с высотой зданий от 25 метров
До 50,750,50,4
От 5 до 1010,650,4
От 10 до 201,250,850,53

Итого 23*1*0,8-18,4 кг/м2.

Складываем массу кровли и нагрузки ветра и получаем 56,87+18,4=75,27 кг/м2. Второй главнейшей цифрой становится максимально допустимый вес для нашего листа. При шаге опор в 1,8 м, она составляет 253 кг на квадратный метр.

При наклоне меньше 25 градусов, масса снеговой нагрузки будет равна средней для региона, то есть 180 кг. Тогда 180_75,27-255,27 кг/м2 0 масса кровли со всеми возможными нагрузками больше, чем максимально несущая для листа. Тогда нужный на угол находится в промежутке между 25 и 60 градусами.

Это добавляет в нашу формулу коэффициент µ и уровень уклона кровли из профлиста поддается такому вычислению:

180*(60-а)*(60-25)+75,27=253

Результатом такого уравнения является нужный нам угол а. Он составляет 25,441 градус, его можно округлить до 26 – это будет минимальный уклон крыши из профнастила. По такому же расчету, между прочим, можно рассчитать и угол наклона односкатной крыши.

Пользуйтесь указанными в статье формулами и стройте грамотно!

stroicod.ru

Минимальный угол наклона крыши из профнастила

Профнастил считается одним из самых популярных материалов для кровли крыши. Сфера его применения достаточно широка и включает в себя как промышленные объекты, так и жилые постройки. Его популярность обусловлена не только многочисленными эксплуатационными качествами и практичностью, но также и широким разнообразием выбора форм и расцветок. Монтаж кровли из профнастила учитывает множество факторов, но одним из первостепенных является угол ее наклона.

Описание и выбор профнастила

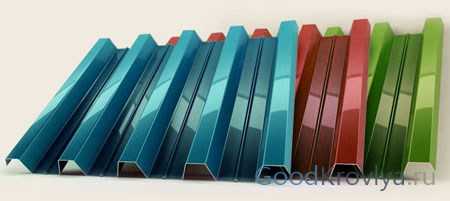

Профильный лист, или профнастил, представляет собой листы рулонного материала, которые формируются методом холодного профилирования. Это универсальный материал, применяющийся не только для покрытия скатных крыш, но и для сооружения пристроек, заборов, навесов и т.д. Основными характеристиками профильного листа являются тип используемого материала и его толщина, конфигурация профиля, а также наличие и характеристики защитного покрытия.

По типу материала для изготовления кровли могут применяться следующие виды профиля:

  • Стальной, без специального покрытия;
  • Оцинкованный;
  • Медный или алюминиевый;
  • Специальный профильный лист для крыши (гнутый, прокатный, с фактурным тиснением).

По типу применения различают несущий, фасадный и стеновой профнастил. Все эти виды профильного листа могут применяться для изготовления кровли, однако наиболее оптимальным вариантом является несущий профнастил, в котором имеются капиллярные канавки, позволяющие дождевой воде стекать вниз при укладке листов внахлест.

При выборе профнастила для крыши следует обратить внимание на качество капиллярной канавки. При использовании листов низкой ценовой категории она может деформироваться, теряя свою первоочередную функцию.

Выбор толщины листа и конфигурации профиля напрямую зависит от расчетной нагрузки. Данные параметры отражены в маркировке профнастила, которая состоит из букв и цифр (например, Н — несущий, С — стеновой). Чаще всего для изготовления кровли применяется профильный лист марок C-21, C-44, RN-20 и HC-35.

Покрытие профнастила выполняет не только декоративную, но и защитную функцию. Стандартные лакокрасочные материалы для этого не подходят, поскольку через некоторое время под действием солнечного света, дождя и снега слой краски начинает терять свои свойства и отслаиваться. Поэтому в производстве профильного листа для кровли применяются защитные полимерные покрытия: полиэстер, пластизол, пурал и поливинилдифторид (ПВДФ).

Факторы, влияющие на уклон будущей крыши

Угол наклона крыши – это угол между плоскостью кровли и плоскостью самого дома. Чаще всего этот параметр указывается в градусах, хотя в строительной документации используются проценты. Существуют специальные термины, которые применимы для определенных диапазонов наклона кровли:

  • До 5° — плоская;
  • До 25° — небольшой уклон;
  • Более 20° — скатная;
  • Более 40° — крутой уклон;
  • 45°-60°  — большой уклон;

Определение угла наклона будущей крыши не является эстетической необходимостью. От этого параметра зависит прочность и надежность всей конструкции, а также срок возможной эксплуатации. Расчет угла наклона учитывает целый ряд исходных данных, но самыми значимыми из них считаются климатические особенности данного региона, а именно – количество осадков и уровень ветра.

Влияние ветра напрямую зависит от параметра, который называют «парусностью крыши». Чем выше «парусность», или больше угол ее наклона, тем ощутимее воздействие ветровых нагрузок. Поэтому при установке крыши с большим уклоном на местности, где преобладает сильный боковой ветер, конструкцию может просто сорвать. Однако плоская крыша, практически без наклона, в этом случае также может пострадать.

Другим фактором, который не менее актуален для многих регионов, является среднее количество осадков, а особенно снега. При устройстве крыш с малым углом наклона снег имеет свойство скапливаться на их поверхности, что создает огромную нагрузку как на кровельный материал, так и на обрешетку. Поэтому в регионах, где зима особенно снежная, рекомендуется увеличивать угол наклона, чтобы снег не мог накапливаться в больших количествах. Немаловажную роль в этом случае играет и толщина профнастила.

Стандарты СНиП

Согласно перечню строительных норм и правил (СНиП) для каждого кровельного материала предусмотрен свой минимальный угол наклона кровли. Для объектов хозяйственного и промышленного назначения эта величина составляет 8°, а для жилых построек — 10°.

Минимальный уклон кровли – это наименьшее значение угла ее наклона, при котором влага не скапливается на поверхности материала и не проникает сквозь отверстия для саморезов и стыки. Однако если поверх основного слоя укладывается дополнительный, то это значение будет больше, поскольку влага может скапливаться в пространстве между ними. Кроме того, от величины угла наклона зависит и минимальный рекомендуемый нахлест между листами профнастила. При значении 35° рекомендуется нахлест в 15 см, при 15°-30° — 20 см, а если угол наклона меньше 15°, то нахлест должен состоять из 2 волн профилированного листа, а его стыки должны быть герметичными.

Оптимальное значение угла наклона кровли, согласно СНиП, составляет 20°. Эта величина допустима при средних значениях снежной нагрузки и сильных порывах ветра. Если ветровая нагрузка близка к среднему значению, а дом строится в регионах с обильными осадками в виде снега, то угол наклона рекомендуется увеличить до 35°-45°.

Как рассчитать уклон самостоятельно?

Для вычисления угла наклона крыши не обязательно быть профессиональным строителем или владеть глубокими познаниями в области высшей математики. Для этого можно воспользоваться одним из перечисленных ниже способов:

  1. Узнать у соседей. Как правило, все жилые дома, построенные в одном районе, имеют одинаковый угол наклона кровли, величина которого была не раз рассчитана и проверена в данных климатических условиях.
  2. Воспользоваться уклономером. Этот инструмент из арсенала профессиональных строителей специально предназначен для определения угла наклона кровли.
  3. Вычислить самостоятельно. Для этого нужно воспользоваться формулой прямоугольного треугольника, знакомой всем еще со школьного курса. В случае с крышей, длина ее скоса будет представлять собой гипотенузу, а расстояния от центра перекрытия до конька и до карнизного ската – противолежащий и прилежащий катет соответственно. Значения катетов можно узнать путем непосредственных измерений, а значение гипотенузы вычислить при помощи теоремы Пифагора. Зная эти величины можно получить угол наклона или процентное соотношение при помощи тригонометрических функций, а также произвести расчеты высоты конька и площади кровли, зная угол ее наклона.

Крыша с минимальным уклоном

Согласно требованиям СНиП, минимальный угол кровли из профнастила должен составлять 8°-10°, однако многие строительные организации дают гарантию на выполнение работ только в тех случаях, когда эта величина будет не меньше 12°. Решение построить дом с наименьшим из возможных углов наклона кровли имеет как преимущества, так и недостатки.

Преимущества минимального уклона:

  1. Расход профлиста меньше.
  2. Обустройство кровли проще и безопаснее.
  3. Отсутствие необходимости обустройства конька и его герметизации.
  4. Меньший вес кровли создает меньшую нагрузку на конструкцию здания и его фундамент.

Недостатки минимального уклона:

  1. Влага медленнее стекает с кровли, поэтому возникает необходимость герметизации стыков профнастила.
  2. Чем меньше уклон крыши, тем больше величина стыков профильного листа, что влечет за собой дополнительный расход материала.
  3. Требуется использование более дорогого и качественного профнастила.
  4. Требуется обустройство более сложной стропильной системы с большим количеством подпорок.
  5. Отсутствие возможности оборудования жилой мансарды, в связи с чем увеличивается величина теплопотерь постройки через крышу.

Стропильная система и обрешетка

Необслуживаемые крыши промышленных объектов, в основном, делаются плоскими или односкатными. Для их обустройства применяется несущий профильный лист, высота которого не меньше 4,4 см, который приваривается на металлическое основание. В жилых домах для обустройства крыш используется профнастил, который монтируется на специальную обрешетку при помощи саморезов с резиновыми шайбами. Размер обрешетки зависит от высоты профилированного материала и угла наклона кровли.

Обустройство стропильной системы также осуществляется с учетом величины уклона и, соответственно, общей нагрузки кровли. Для среднего уклона стропила устанавливаются с шагом от 0,6 до 1 метра, а для минимального уклона рекомендуется уменьшить шаг до 0,4 метра, что позволит усилить конструкцию при скоплении большой массы снега на поверхности крыши.

Еще одним обязательным требованием при обустройстве стропильной системы является наличие вентилируемого зазора – пустого пространства под кровлей, которое необходимо для проветривания крыши, а также для снижения теплопотерь. Ширина зазора уменьшается с увеличением угла наклона кровли, однако его минимальное значение должно быть не меньше 50 мм.

Качественная гидроизоляция

Гидроизоляция необходима для того чтобы защитить теплоизоляционный слой от гниения, а профильный лист от коррозии. При правильно организованной гидроизоляции вся влага, которая конденсируется на внутренней стороне кровельного материала, отводится через специальный зазор. В качестве гидроизолирующего слоя может быть использован любой из представленных на современных строительных рынках материалов. Качество гидроизоляции в большей степени зависит от правильности ее установки.

Монтаж гидроизолирующего слоя выполняется в несколько этапов:

  1. Гидроизоляционная пленка укладывается на стропила по направлению от карниза до конька внахлест, величина нахлеста должна составлять около 150 мм.
  2. Стыки полотен приклеиваются между собой с помощью клейкой ленты, после чего пленка прикрепляется к стропилам строительным степлером.

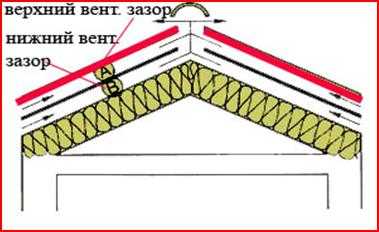

  3. По стропилам рейки формируется вентиляционный зазор, величина которого должна составлять не менее 50 мм.

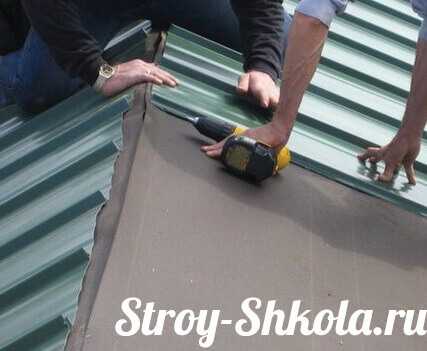

  4. На верхнюю обрешетку крепятся листы кровельного материала с помощью специальных саморезов с уплотнительным кольцом.

Еще одним условием качественной гидроизоляции кровли является установка водосточной системы, которая помогает отводить излишки влаги с ее поверхности. Для этого необходимо не только обеспечить достаточный угол наклона кровли, но и установить водостоки по направлению к воронкам (при внутренней системе сбора воды) или по направлению к специальным желобам (при наружной системе водосбора).

stroyinsider.ru

Уклон кровли для профлиста - Всё о кровле

Уклон кровли из профлиста

Несведущему человеку может показаться, что угол наклона крыши из профнастила выбирается архитектором исключительно из эстетических соображений. Но это далеко не так. На самом деле уклон крыши из профнастила — это одна из самых важных характеристик кровельной системы, и при его выборе нужно учитывать множество исходных данных.

Факторы, влияющие на уклон кровли из профнастила

Одним из главных факторов, который непосредственно определяет величину уклона профлиста, являются климатические особенности местности, в которой расположен строящийся дом. В первую очередь это:

  1. Высота снежного покрова;
  2. Количество осадков, выпадающих в виде дождя;
  3. Сила и преобладающее направление ветра.

Какое значение имеет угол наклона кровли из профнастила легко увидеть, рассмотрев, например, влияние на него высоты снежного покрова.

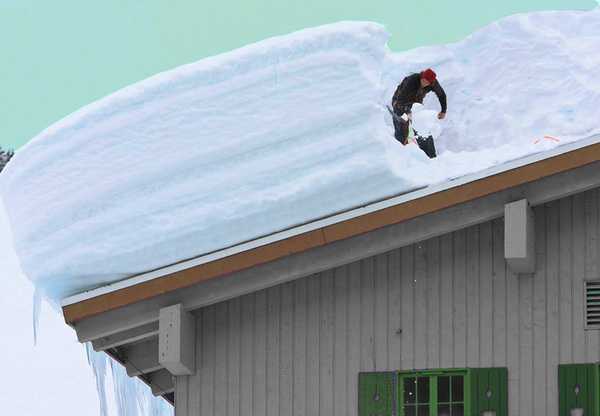

Снеговой покров, который бывает в некоторых регионах

В отличие от дождевой воды, которая очень быстро стекает с кровли, снег может задерживаться на ней длительное время. Легко представить, какую нагрузку должна выдерживать крыша, если уровень снежного покрова в некоторых регионах может составлять один метр и более. Чем больше угол наклона кровли, тем сложнее снежной массе задерживаться на ней, и при определенной толщине покрова, снег с крутой крыши неминуемо сползет под собственным весом.

Выбирая наклон крыши из профнастила, нужно учитывать и характеристики материала, выбранного для кровли. Например, несущий профлист с большой высотой волны можно использовать даже на плоских кровлях торговых центров, в то время как стеновой или универсальный профиль может применяться только на кровлях с большим уклоном.

При использовании любого покрытия, нужно учитывать, что при слишком маленьких уклонах вода не будет успевать стекать с крыши и может просочиться внутрь на стыках кровельного покрытия. Минимальный уклон для профлиста, при котором этого происходить не будет и можно обойтись без дополнительных мер герметизации — 12°. Если угол ската крыши из профнастила меньше этого значения, то места нахлеста между листами необходимо дополнительно уплотнять кровельным герметиком.

Кроме того, небольшой уклон кровли из профлиста потребует использования более дорого профиля с большей несущей способностью связи с увеличением нагрузки на кровлю. Расход материала также увеличиться, поскольку, чем меньше наклон кровли из профлиста, тем больший нахлест листов требуется, особенно если речь идет о вертикальных местах стыковки.

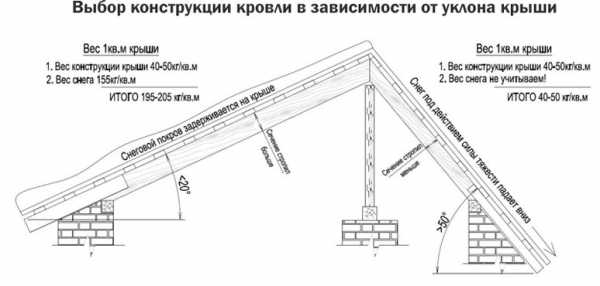

Зависимость стропильной системы от угла наклона односкатной кровли из профнастила

Помимо всего прочего, для крыш с небольшим уклоном стропильная система в разы сложнее, так как она должна выдерживать больший вес. В частности, на рисунке выше показано, как уклон односкатной крыши из профнастила влияет на конструкцию стропил. Как видно, с уменьшением угла наклона, появляется множество дополнительных элементов, чья задача — перераспределить нагрузку со стропильной ноги и обеспечить необходимую подпорку основным элементам.

Шаг обрешетки и величина нахлеста листов в зависимости от того, какой уклон крыши из профнастила

Как уже говорилось выше, минимальный уклон кровли из профлиста, при котором нет необходимости дополнительно герметизировать места вертикальных нахлестов, равен 12°. Если же уклон крыши находится в промежутке от 12° до 14°, то герметик уже не требуется, однако остается необходимость в увеличенном размере этого нахлеста. Оптимальным же считается уклон для профнастила от 15° до 30°.

В таблице ниже приведены величины необходимого нахлеста под профнастил, угол наклона кровли при этом имеет решающее значение и может находиться в одном из указанных промежутков.

Величина нахлеста в зависимости от того, какой угол для профлиста был выбран

Величина нахлеста, мм

Для несущего профлиста этот промежуток составляет уже 3-4 метра, причем разделение по углу наклона крыши — отсутствует. Существует только минимальный уклон кровли из профнастила, равный 8°. Крыши с меньшим углом уже считаются плоскими, поэтому к ним предъявляются другие требования.

При расчете количества материалов необходимо учитывать и величину нахлеста листов профнастила, которая также зависит от угла наклона кровли.

Минимальный наклон крыши из профнастила

Выше уже несколько раз упоминалось о том, какой может быть минимальный уклон для профнастила в зависимости от ситуации. Без необходимости герметизации стыков — это 12°, для несущего профлиста, с высотой гофры выше 60 — 8°. Максимальный же угол для этого материала в принципе отсутствует — вы можете установить его хоть под углом 70°, если это позволяет климат в вашем регионе.

Кроме того, даже 8° — это определенная условность, поскольку профнастил отлично подходит для устройства плоских кровель. Хотя в этом случае меняется принцип изготовления крыши — в частности, профилированный лист в этом случае оказывается внизу кровельного пирога, играя роль перекрытия.

Если же вам нужна классическая кровля, то рассчитать минимальный уклон крыши из профнастила можно, зная максимальные снеговые нагрузки в регионе. В частности, в Якутске снеговая нагрузка достигает 55 кгс/м², в связи с чем строить индивидуальные жилые дома с низким наклоном кровли просто нецелесообразно, в то время, как в южных регионах подобной проблемы нет.

Расчет уклона кровли из профнастила

При расчете уклона крыши из профнастила, необходимо учитывать четыре составляющие:

  • Вес утеплителя, обрешетки, контробрешетки и других слоев кровельного пирога;
  • Вес самого кровельного покрытия;
  • Снеговую нагрузку для вашего региона;
  • Ветровую нагрузку для вашего региона.

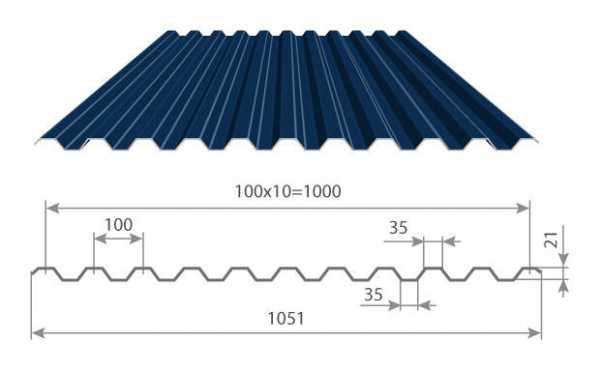

Предположим, что мы будем крыть крышу профлистом С21-1000-0,6. Вес квадратного метра профнастила этой марки составляет 5,4 кг. В качестве теплоизоляции будем использовать базальтовые плиты толщиной 100 мм и удельной плотностью 150 кг/м³. Следовательно, масса 1 м² утеплителя составит 15 кг. Для обрешетки применяем брус 200×200 мм из сосны с шагом 650 мм, поэтому масса 1 м² обрешетки составит 28,3 кг. Массу остальных составляющих берем равной 3 кг/м² .

Таким образом, масса всего кровельного пирога равна: 5,4+15+28,3+3=51,7 кг/м². Полученное значение умножаем на коэффициент 1,1 для того, чтобы обеспечить возможность изменения некоторых материалов кровельного пирога. Итого, общая масса 1 м² кровли равна 56,87 кг/м² .

Снеговая нагрузка на плоской поверхности в РФ

Теперь необходимо вычислить допустимый уклон, исходя из существующих снеговых и ветровых нагрузок. Предположим, что дом построен в Новгородской области. Она относится к III снеговому району, что можно определить с помощью карты, представленной выше.

Итак, наша снеговая нагрузка равна 180 кг/м². Однако учитывать ее необходимо с поправочным коэффициентом µ, который зависит от угла наклона кровли:

  • Если наклон минимальный — угол кровли из профлиста меньше 25°, то значение поправочного коэффициента берется равным 1;
  • Если угол наклона кровли из профнастила находится от 25° до 60°, то µ=(60°-α)·(60°-25°). где α — искомый уклон крыши;
  • Если угол наклона крыши из профнастила больше 60°, то µ равен 0, то есть снеговая нагрузка при расчете кровли не учитывается.

Ветровую нагрузку необходимо учитывать при расчете угла наклона. Новгородская область относится к Iа ветровому району, где, как видно из карты ниже, нормальная нагрузка равна 23 кг/м².

Зоны ветрового давления в РФ

Нагрузка, действующая непосредственно на кровлю, вычисляется по следующей формуле:

Здесь Wn — нормальная нагрузка для выбранного региона, Kh — коэффициент, учитывающий высоту здания, и С — аэродинамический коэффициент, который может находится в пределах от -1,8 до 0,8, в зависимости от уклона крыши. Поскольку рассчитать его довольно сложно, для нашей формулы возьмем наибольший — 0,8, что позволит упростить подсчеты в сторону большей прочности кровли.

Итак, предположим, что наш дом находится на открытой местности и имеет высоту выше 5 метров, тогда Kh будет равен 1, а ветровая нагрузка — 23·1·0,8=18,4 кг/м² .

Величина высотного коэффициента для расчета ветровой нагрузки

Высота объекта, м

Открытая территория (берега водоемов, степь, лесостепь, пустыня, тундра)

Небольшие города, лесные массивы и другие пространства с регулярными препятствиями выше 10 метров

Средние и крупные города с высотой зданий от 25 метров

Таким образом, с учетом массы кровельного пирога и влияния ветра, нагрузка на кровлю будет равна 56,87+18,4=75,27 кг/м². Так как предельная несущая способность профлиста С21-1000-0,6 при шаге опор 1,8 м и использовании второй схемы опирания равна 253 кг/м². необходимо выбрать такой уклон кровли из профлиста, чтобы посчитанная нами нагрузка, с учетом снеговой, была меньше этого значения.

Поскольку 75,27+180=255,27 кг/м². что очевидно, больше, чем 253 кг/м². уклон крыши из профнастила в нашем случае не может быть меньше 25°. Так как делать угол больше 60° тоже нецелесообразно, получаем, что необходимое нам значение находится в пределах от 25° до 60° — то есть µ нужно вычислить по формуле.

Вычисляем минимальный уклон для профнастила кровельного С21 при наших условиях:

Решив это простое уравнение, получаем, что α=25,441°. Таким образом, допустимый минимальный уклон кровли из профлиста при заданных нами параметрах будет равен 26°. Для большей надежности здание, расположенное в данных условиях и имеющее указанный кровельный пирог, лучше снабдить кровлей с наклоном в 30°. Хотя можно остановится и на минимальном значении, учитывая то, что на предыдущих шагах расчета уклона кровли из профнастила были несколько раз использованы повышающие коэффициенты.

Рекомендуемые статьи

  • Монтаж конька профнастила
    Хотите, чтобы ваша кровля прослужила вам 40 лет, а не 5? Читайте статью и узнайте, как правильно установить конек для профнастила и сделать качественную вентиляцию кровли.
  • СНиП на кровлю из профлиста
    Требования СНиП к кровле из профнастила: содержание нормативных документов, основные пункты и порядковые номера. На странице можно скачать полный вариант СНиП II-26-76 на кровлю.
  • Где купить профнастил для крыши?
    От чего зависит цена профнастила для крыши? Как сэкономить на его покупке? Где и у кого лучше купить профнастил для кровли?

Сайт oprofnastile.ru — актуальная и полезная информация о профнастиле, его монтаже и использовании, советы профессионалов и пошаговые инструкции для Вас.

Все текстовые материалы, размещенные на сайте, ДЕЙСТВИТЕЛЬНО защищены согласно действующему законодательству, на что имеются все необходимые документы, в том числе договора.

Тем не менее, если вы хотите поделиться каким-либо материалом со своими читателями, вы можете перепечатать его. При этом вы обязаны снабдить статью незащищенной от индексирования гиперссылкой на страницу данного сайта, откуда был скопирован материал. На одном ресурсе можно разместить не более 5 статей, скопированных с данного сайта.

Минимальный уклон кровли из профлиста: допустимые параметры, особенности расчета и рекомендации

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Какой угол наклона крыши выбрать?

  • Каким должен быть кровельный пирог
  • Каков минимальный угол наклона крыши
  • Учитываем угол наклона при устройстве обрешетки
    • Правильно кладем профлисты внахлест
    • Как правильно крепить профлист на крыши

При строительстве часто отдается предпочтение кровли из профнастила. Выбор профилированного железа в качестве покрытия часто обусловлен простотой укладки профлистов и их недорогой ценой.

Формула расчета угла наклона кровли.

Минимальный уклон кровли из листов профнастила оцинкованного железа может быть разным, и зависит от климата местности и формы конструкции строения.

Угол наклона стропил – нормативный показатель. Его надо придерживаться, руководствуясь СНиП, который дает возможность выбирать наклон, учитывая все параметры постройки. При устройстве кровли из профлиста берется во внимание тип помещения, конструкция крыши и функциональность здания. Срок эксплуатации кровли из профнастила прямо зависит от умения и навыков рабочих, производивших строительство крыши и монтажные работы. Использование профлиста требует выверенный угол наклона и соответствующую конструкцию стропил. Минимальный уклон кровли из профнастила может быть любым, но не менее 8°.

Оцинкованными листами кроют разные виды построек. Их используют для создания крыш промышленных объектов, навесов, гаражей, жилых домов, дачных домиков и полузакрытых беседок. Этот вид покрытия делают путем холодного проката оцинкованного металлического листа. У профлиста есть заводские маркировки, которые прямо указывают, для чего он предназначен. Для устройства кровли из профнастила выбирается «Н» – кровельный или «НС» – универсальный вариант. Отличие разных марок профлиста зависит от высоты волны, толщины листа стали и общей жесткости созданной конструкции.

Каким должен быть кровельный пирог

Схема устройства крыши, покрытой профилированным листом.

Кровельный пирог при создании крыши из профнастила состоит из:

  • основного покрытия;
  • утеплителя;
  • изолирующей мембраны.

Каждый слой имеет свои функции. Все составляющие кровельного пирога должны присутствовать в монтаже покрытия в обязательном порядке, иначе кровля из профлиста будет пропускать влагу, холод. При серьезных нарушениях монтажных работ по устройству кровли из профнастила может произойти обрушение созданной конструкции.

Монтаж утеплителя, одного из составляющего пирога, является одним из важных видов работ при устройстве крыши. Он укладывается между стропил и нужен для теплоизоляции, чтобы сохранять внутреннюю температуру помещения. Сверху утеплитель накрывают противоветровым покрытием, что составляет второй слой пирога. Этот слой необходим для изоляции потоков воздуха, которые поступают снаружи. Противоветровое покрытие повышает способность утеплителя к теплоизоляции.

Укладка профиля – это третий слой пирога, который надо правильно смонтировать. После того как уложен слой изоляции, делают обрешетку, на которую и укладывают листы профиля. Для этого берут деревянные бруски толщиной не менее 3 см, и делают из них как поперечные, так и продольные балки. Расстояние между балками рассчитывается с учетом размеров используемых профилированных листов металла, с вычетом 10 см нахлестки на каждый лист.

Необходимо сделать зазор между слоями гидро- и теплоизоляции и кровельным материалом. Этот зазор может быть равен толщине балок, из которых строят обрешетку, или быть немного больше.

При использовании дополнительных ребер жесткости можно увеличить срок эксплуатации строения в несколько раз.

Вернуться к оглавлению

Каков минимальный угол наклона крыши

Таблица расчета минимального угла наклона крыши для различных вариантов кровли.

Угол наклона крыши определяют в зависимости от силы тяжести самой кровли из профлиста, условий эксплуатации и воздействия осадков и ветров, которые являются типичными для данной местности.

СНиП утверждает, что любое здание можно крыть, используя профнастил, делая уклон ската не меньше 8°. При таком устройстве наклон не даст возможность осадкам проникнуть через кровлю.

  1. Оптимальный вариант, если уклон стропил для крыши из профиля будет равен 20°.
  2. Для помещений производственного и хозяйственного назначения уклон равен 8°.
  3. Для жилых помещений минимальный уклон – 10° .

Вернуться к оглавлению

Учитываем угол наклона при устройстве обрешетки

Уклон кровли из профнастила прямо связан с таким понятием, как способ укладки кровельного материала. Его в обязательном порядке учитывают во время работы по устройству кровли из профнастила, чтобы соблюсти все правила укладки и эксплуатации постройки. От угла наклона зависит устройство обрешетки и величина нахлестки профлистов.

При угле, равном 8°, шаг обрешетки равняется 40 см, при другом градусе наклона можно использовать любое расстояние, соответствующее размерам в пределах от 0,5 м до 1 м.

При угле наклона выше 20° шаг может варьироваться от 30 см до 65 см.

Вернуться к оглавлению

Правильно кладем профлисты внахлест

Если угол наклона крыши менее 14°, то при укладке нахлест листов по горизонтали должен быть более 20 см. Если наклон от 15 до 30°, требуется нахлест от 15 до 20 см.

При угле наклона кровли из профнастила более 30° допустим нахлест от 10 до 15 см.

При угле наклона 12° и ниже нужна герметизация стыков горизонтальных и вертикальных нахлестов. Обычно для этих целей используют силиконовый герметик.

На стыках профлистов на коньке для герметизации используют специальные профилированные уплотнители. Их использование позволяет защитить строение от попадания под кровлю обильных осадков.

Вернуться к оглавлению

Как правильно крепить профлист на крыши

Для крепления профилированных листов на деревянные брусья используют саморезы для профиля, которые имеют на конце сверло и оснащены прокладкой из неопрена. Крепление профлиста делают в нижней части волны в середине и по бокам. Шаг для крепления 35-40 см. Саморезы, подходящие для крепления профиля, должны иметь размер – 4,8 х 35 мм. Для крепления коньков используют саморезы длиной в 8 см.

При строительстве угол наклона крыши очень важно учитывать, для того чтобы потоки воды не заливали здание во время обильных осадков или таяния снега весной. Чем меньше угол наклона, тем больше должен быть нахлест листов. При наклоне меньше 12° требуется использование герметиков, которые увеличат дополнительную непроходимость крыши, защищая от воды строение.

Василий Артурович Блехаш

Источники: http://oprofnastile.ru/krovlja-iz-profnastila/uklon-krovli-iz-profnastila.html, http://fb.ru/article/266876/minimalnyiy-uklon-krovli-iz-proflista-dopustimyie-parametryi-osobennosti-rascheta-i-rekomendatsii, http://masterprofnastila.ru/ustroystvo/minimalnyj-uklon-krovli-iz-profnastila.html

krovlya-mp.ru

Минимальный угол уклона крыши из профнастила (профлиста)

Выбирая для кровельного покрытия профнастил, следует еще на этапе проектирования дома правильно выбрать угол наклона крыши. Пожалуй, именно рассчитать уклон кровли из профлиста является одной из наиболее ответственных и серьезных задач. Ведь данный параметр напрямую будет влиять на такие факторы, как объем полезного пространства на мансардном этаже, возможность выдерживать большое количество снежных масс и сильные порывы ветра. Можно сказать, что, планируя угол наклона кровли, исходить стоит не из эстетических качеств строения, хотя и они также будут влиять на конкретные параметры скатов, а, прежде всего, из ветровых и снеговых нагрузок в конкретном регионе. Однако, также следует понимать, что правил с точным значением даже ГОСТы и СНиПы не предлагают. Опираться же при расчетах стоит на минимальный угол наклона крыши из профнастила, который рекомендуют специалисты, а также производители кровельного покрытия. Конечно, для начала следует ознакомиться с правилами и нормами, которые действуют в строительной сфере.

Нормы и правила расчета угла наклона

Согласно СНиПам, профнастилом можно покрывать кровли, скаты которых имеют уклон от 10 градусов для жилых построек и не менее 8 градусов для строений хозяйственного назначения. Угол меньше данного значения не позволит осадкам скатываться свободно с крыши. В результате вода будет накапливаться на поверхности покрытия и проникать в подкровельное пространство. То есть кровля не сможет эксплуатироваться в подобных условиях длительный срок. Однако, производители профилированных металлических покрытий рекомендуют минимальный уклон кровли из профлиста делать не менее 12 градусов, и только при таком значении на материал будет сохраняться гарантия. При этом максимальные параметры уклона скатов не ограничены, они могут быть и более 80 градусов.

В зависимости от угла наклона, кровли могут быть плоскими, то есть с уклоном до 5 градусов либо скатными, соответственно более 5-8 градусов. Скатные в свою очередь подразделяются на 3 разновидности:

  • с уклоном от 20 до 25 градусов;
  • с углом скатов от 25 до 45 градусов;
  • с уклоном от 45 до 60 градусов.

Кровли, угол наклона которых находится в одном из 3 диапазонов, будут обладать идентичными свойствами. Следует иметь в виду, что на скатных кровлях выше параметр водонепроницаемости, чем на плоских, поэтому траты на гидроизоляцию здесь будут менее значительными. При необходимости возводить нежилой чердак, следует выбирать кровли с углом наклона от 25 градусов, если же требуется мансардный этаж, то кровля должна быть крутой, то есть с углом более 40 градусов. Как правило, идеальным значением сегодня считается скат с показателем 35-45 градусов. Конечно, это не значит, что уклон кровли из профлиста должен быть только таким, пользователи могут делать крышу и с минимальным наклоном скатов, но при этом следует понимать, что такие конструкции будут иметь определенные недостатки.

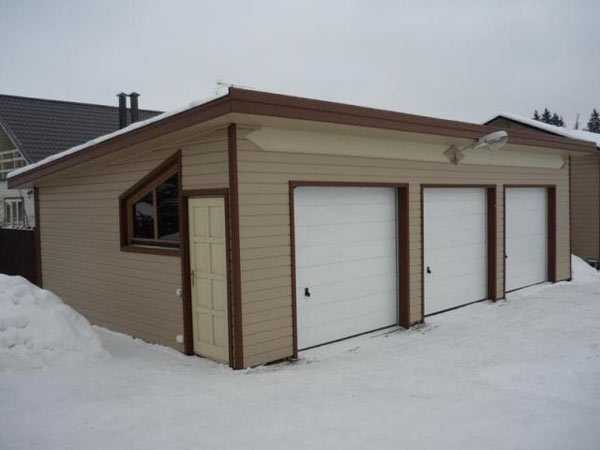

Особенности крыш с минимальным углом наклона

При строительстве дома или хозяйственной постройки совсем не обязательно угол наклона крыши из профнастила должен быть более 12 градусов. Данный параметр вполне может быть и минимальным. Однако, кровельные системы с небольшим уклоном могут иметь, как определенные достоинства, так и ряд недостатков. Рассмотрим сначала преимущества таких крыш.

  1. Расход материала будет снижен, так как площадь кровли будет небольшой. Однако, стоит иметь в виду, что в погоне за качественной герметизацией расход даже может быть увеличен, так как нахлесты листов профнастила придется делать довольно большими.
  2. Крыша будет отличаться минимальным весом, так как все используемые компоненты кровельного пирога будут иметь меньшую величину, а значит и массу.
  3. Коньковый брус в такой конструкции не является необходимым, соответственно и вопросы, связанные с его утеплением и герметизацией, пользователей не коснутся.
  4. Высокая ветроустойчивость.
  5. Простой монтаж, особенно если это крыша с одним скатом простой конструкции, читайте подробнее: односкатная крыша из профнастила своими руками.

На этом, пожалуй, перечисление преимуществ можно закончить. Недостатки же такой кровли заключаются в следующем:

  • невозможно обустроить мансардный этаж (жилой чердак) либо вместительное чердачное помещение;
  • высокая вероятность попадания осадков в местах стыковки листов, а также коррозия металлических крепежных элементов в результате застаивания влаги;
  • большие снеговые нагрузки и необходимость самостоятельно убирать снежные массы, так как с плоских кровель снег не удаляется под собственным весом;
  • требуется усиленная стропильная система со сплошной обрешеткой под профлист, то есть конструкция, которая легко бы выдержала большие снеговые массы и прочие нагрузки;
  • выбирать профнастил требуется особо прочный (несущий), с дополнительным усилением профиля и высокой гофрой, например, с маркировкой Н-75.

В целом можно сказать, что наклон скатов может быть и небольшим, но, чтобы построить дом, в котором крыша будет отличаться высокой прочностью и долговечностью, придется тщательно поработать над стыковкой кровельных листов.  То есть все щели, стыки, места крепления следует дополнительно загерметизировать специальным кровельным герметиком. Кроме того, ежегодно необходимо будет проводить техническое обслуживание с обновлением уплотнителя. Если же выбор был сделан в пользу кровельных систем с большим углом скатов, то есть более 45 градусов, то можно не волноваться за попадание осадков в стыки или за необходимость скидывать снег с поверхности покрытия. Также в этом случае можно использовать профнастил с минимальной высотой гофры. К достоинствам подобных крыш можно отнести то, что пользователям предоставляется большое помещение в подкровельном пространстве. Однако, следует учесть высокую парусность конструкции, необходимость обезопасить жильцов дома от внезапного падения снега (например, установить снегозадержатели на профнастил),  а также сложность в возведении кровли.

Критерии выбора угла наклона крыши

Выбрать оптимальный уклон кровли из профнастила – не так легко. Ведь учесть следует не только свои предпочтения, но и многие внешние факторы. В частности, конкретное значение угла скатов будет зависеть от:

  • количества осадков в регионе – чем больше данный параметр, тем круче скаты, это позволит минимизировать давление на кровлю;
  • ветровые нагрузки – чем сильнее и чаще ветра, тем меньше уклон скатов, это поможет снизить парусность конструкции, иначе штормовые порывы могут снести крышу или сильно ее повредить;
  • при наличии мансарды угол требуется увеличивать;
  • хозяйственные постройки могут иметь минимальный уклон крыши.

Оптимальным значением при средних показателях снеговых и ветровых нагрузках может стать уклон в диапазоне от 20 до 45 градусов. Узнать, какие климатические особенности действуют в определенном регионе можно из специальных таблиц. Требования СНиПов по поводу ветровой нагрузки сводятся к тому, что при средних показателях ветра скат из профнастила должен составлять 35-45 градусов, а при сильном ветре уменьшиться до 15-25 градусов. Что же касается снежных масс, то здесь хоть и важен уклон, но внимание также стоит уделить и прочности используемого профнастила. Так как даже небольшой слой снега будет оказывать довольно сильное давление. Поэтому, если снеговые нагрузки в регионе высокие, то кроме повышения уклона скатов, так же стоит монтировать покрытие с усиленными характеристиками.

Видео по теме:

Подводя итог, можно сказать, что рассчитать угол наклона односкатной крыши из профнастила или многоскатной не составит труда, если учесть требования ГОСТов и СНиПов, а также господствующие атмосферные условия. Кроме того, следует брать во внимание назначение постройки и свои эстетические предпочтения. Только кровли, построенные с учетом всех перечисленных параметров, прослужат долгий срок и при этом на протяжении всего периода эксплуатации сохранят свою высокую прочность и надежность.

Посмотрите еще статьи:

kryshagid.ru

Уклон кровли из профлиста - Прочитайте!

Чтобы крыша надежно защищала дом и прослужила как можно дольше, при ее возведении необходимо учесть под каким углом по отношению к самому дому она будет построена. Большое влияние при этом оказывает климат, роза ветров, обилие осадков в той населенной зоне, где возводится дом. Но также немаловажное значение имеет и материал, который будет служить кровлей.

Как рассчитать угол наклона кровли, если в качестве кровельного материала выбраны профилирующие листы (профлист или профнастил)?

Уклон кровли из профлиста

Прежде всего, необходимо отметить, что кровля крыши профнастилом идеально подходит в том случае, если длина ее ската меньше 12 метров. Важно при укладке профнастила на кровлю соблюдать все требования СНиП, в которых к применению рекомендуется стеновой, универсальный профлист, а также профилированный лист для перекрытий и с высотой волны выше 20 мм. При выборе профлиста нужно соблюдать соответствие его полимерного покрытия особенностям климата.

Рекомендации уклона по СНиП

Уже взято за правило измерять угол наклона кровли в градусах или процентах:

Один градус равен 1,7 процента, а 45 градусов – 100 процентам.

Таблица уклона кровли

Чем выше угол наклона кровли, тем меньше на нее будет оказывать давление снег зимой, и быстрее будет отводиться вода летом. Однако существенно возрастает влияние розы ветров (иначе говоря – парусность крыши). Если уклон крыши будет незначительным, то влияние ветра уменьшится, но соответственно вырастет нагрузка на кровлю от осадков, а значит, придется задуматься над обеспечением надежной герметизации и водостойкости кровельного материала.

Угол наклона кровли влияет на нагрузку

В зависимости от климатических условий, в которых строится дом, учитывается угол наклона. Там, где выпадает большое количество осадков, лучше всего сделать крышу под углом 45 градусов, чтобы капли дождя или снег не задерживались на крыше. Если на местности преобладают сухие и теплые дни, то угол наклона следует сделать минимальным (в случае с профнастилом 8 – 10 градусов). Такой же уклон кровли будет уместен в тех краях, где возможно возникновение штормового ветра.

Для каждого материала существуют свои рекомендации уклона кровли.

Для такого материала, как профлист, СНиП рекомендуют градус уклона в 20 градусов (36,4 процента). Это идеальный уклон для профлиста. Но крыши на домах делаются разные и не всегда угол их наклона равен 20 градусам. Потому существует минимальная разрешенная величина угла наклона крыши для каждого материала, выбранного для кровли, в том числе и профилирующих листов.

Минимальным градусом угла уклона кровли из профнастила для промышленных или хозяйственных построек являются 8 градусов (14,1 градуса), для жилых домов – 10 градусов (17,6 процента). Если кровля будет укладываться в несколько слоев (например, в два), то эти цифры увеличатся, то есть угол уклона кровли необходимо увеличить, чтобы не допустить скопления влаги на стыках профнастила.

Чем меньше будет угол уклона, тем шире придется делать нахлест листов, из-за чего уменьшится эффективная площадь материала. Так, например, при наклоне в 35 гр. нахлест должен быть равен 15 см, от 15 до 30 гр. – 20 см, менее 15 градусов внахлест идут две волны профилирующего листа, и его стыки (и продольные, и поперечные) поддаются герметичной обработке.

Процесс крепления профлиста

Расчеты по вычислению угла наклона

Чтобы произвести расчеты по вычислению угла, под которым будет наклонена кровля, часто применяется уклономер – специально предназначенный для этого прибор. Но есть возможность произвести вычисления самостоятельно, вооружившись знаниями по тригонометрии.

Здесь пригодится формула прямоугольного треугольника. Катеты будут представлять промежуток между коньком и перекрытием и промежуток между карнизным скатом и центром перекрытия. Гипотенуза — это скос крыши, измеренный по прямой. Узнав эти расстояния и применив к ним тригонометрическую функцию, есть возможность с легкостью рассчитать самое маленькое значение угла наклона кровли.

Схема составления угла наклона

С помощью деления высоты конька на длину скоса получаем синус угла ската крыши. Используя вычисления на калькуляторе, определяется его величина в градусах (процентах). Если удобнее использовать функции косинуса или тангенса, то применяются соответствие ½ ширины перекрытия и длины скоса кровли или высоты конька и ½ ширины перекрытия.

Обратите внимание

  1. Для любого материала, используемого в качестве кровли важно, чтобы на нем не задерживались остатки влаги от осадков. Поэтому нужно грамотно установить систему водостока. Еще на этапе планирования нужного склона крыши надо предусмотреть, чтобы водосток был направлен к воронкам, принимающим воду (когда система сбора воды внутренняя) или в сторону специальных желобочков (когда система сбора воды внешняя).
  2. Это имеет особое значение в том случае, когда размер угла наклона кровли имеет самую маленькую допустимую величину.
  3. Если угол склона крыши меньше 10 гр., кровельный материал должен быть мембранным – он предохранит материал, используемый в качестве кровли от воздействия сырости, а значит материал не будет испорчен.

    Создание вентиляции на крыше

  4. Чем меньше величина наклона кровли, тем шире необходимо сделать зазор, обеспечивающий проветривание. Специалисты рекомендуют делать его не менее 50 мм.
  5. Укладывая профлист на крышу с самым маленьким углом наклона, важно соблюдать правильный размер нахлеста и шага крепления. Если следовать всем правилам укладки материала, то крыша из профнастила прослужит долго и обеспечит надежную защиту строению. Если нет уверенности в своих силах, лучше всего доверить это дело профессионалам.

stroyvopros.net

Минимальный уклон кровли из профнастила: рекомендации и требования СНиП

Одним из основных параметров при характеристике крыши является угол наклона ее скатов относительно горизонтальной плоскости, или уклон. От величины этого показателя зависит целый ряд важных эксплуатационных и конструкционных особенностей кровли. Поэтому уклон выбирается не произвольным образом, а в зависимости от климатических условий местности, розы ветров, количества осадков, конструкции стропильной системы, кровельного покрытия и длины скатов. Мы рассмотрим такой кровельный материал, как профилированный стальной лист или профнастил, и минимальный уклон кровли из профнастила, рекомендуемый строительными нормами и правилами.

Уклон принято измерять в процентах или градусах, при этом соотношение между ними определяют по таблицам, 1° = 1.7%, но 45° = 100%.

При максимальном наклоне кровли снеговая нагрузка сводится к минимуму и дождевая вода отводится легко и быстро, но при этом многократно возрастает парусность крыши. При минимальных уклонах парусностью можно пренебречь, но требования к герметичности и водонепроницаемости кровли возрастают, также растет нагрузка, создаваемая давлением снега. Поэтому для разных материалов кровельных покрытий рекомендуют оптимальные и минимальные значения уклона.

Таблица соотношений градусов и процентов уклона

Для строителя, самостоятельно определяющего угол наклона скатов своей крыши, достаточно вспомнить азы тригонометрии. Итак, высота конька будет равна противолежащему катету, половина ширины перекрытия (ширины дома) или нижней затяжки будет равна прилежащему катету, длина ската — гипотенузе. Нам следует определить угол между гипотенузой (скатом) и прилежащим катетом (перекрытием).

Разделив высоту конька на длину стропильной ноги или ската, мы получим синус угла наклона. Далее по таблице или с помощью калькулятора можно легко определить его значение в градусах или процентах. Для определения угла можно использовать также косинус или тангенс. Это соотношения половины ширины перекрытия к длине ската или высоты конька к половине ширины перекрытия соответственно.

L – гипотенуза, H – высота конька, В/2 – половина ширины перекрытия

Существует и другой способ определения уклона крыши, который основан на том, что высоту конька (говоря про высоту конька, здесь и ранее имелось в виду расстояние от перекрытия до верхней точки пересечения стропил) делят на половину ширины перекрытия и умножают на 100. Далее уклон определяется по таблице.

Таким образом, при проектировании стропильной системы у нас есть две заданные величины: ширина дома и желаемый угол наклона. Далее с помощью простых тригонометрических функций вычисляем расстояние от перекрытия до конька и длину стропил.

Профлист, или профнастил — это строительный материал, который представляет собой холоднокатаный стальной лист, штампованный в виде волнистого или трапециевидного профиля. Далее сталь покрывается слоем цинка или алюминия для антикоррозионных свойств. В заключительной стадии производства изделие нарезается, и листы подвергаются покраске методом напыления полимерного порошкового красителя посредством электростатического поля с последующей термообработкой. В результате получается оцинкованный стальной профилированный лист с защитным полимерным покрытием, которое может иметь различные цвета.

Профлист используют в качестве ограждающего или несущего материала при строительстве стен и кровель, а также заборов и других конструкций. Стеновой лист обозначается литерой «С», кровельный — «Н», универсальный — «НС». Длина листа может колебаться от 0.1 до 12 метров, ширина — от 1.035 м до 1.8 м. Полезная ширина отличается от габаритной на 4 – 5 см за счет перехлеста листов при монтаже. Толщина стали бывает различной и колеблется от 0.4 до 1 мм.

Чаще всего форма гофры — трапеция

Высота гофры (волны или трапеции профиля) для кровельных профлистов составляет от 20 и более миллиметров. Для небольших пролетов или при сплошной обрешетке возможно применение и меньших гофр высотой от 8 мм.

Минимальный уклон кровли из профлиста предполагает частую или сплошную обрешетку, с ростом уклона шаг обрешетки также возрастает. Максимальный шаг для кровель из профнастила составляет до 4 метров.

Обрешетка для профлиста используется различная, чаще не сплошная

Строительные нормы рекомендуют делать уклон кровли из профнастила равным 20° или 36.4%. При этом минимальный уклон для промышленных и хозяйственных объектов с несущим профилем должен быть не менее 8° или 14.1%. Для жилых объектов и объектов, предназначенных для постоянного использования людьми, минимальный уклон принимается равным 10° или 17.6%.

При этом стоит учитывать, что с уменьшением угла наклона скатов увеличивается поперечный и продольный перехлест листов, т.е. уменьшается их эффективная площадь. При уклоне более 35° нахлест составляет не менее 150 мм, если угол наклона от 15 до 30 градусов — не менее 200 мм, если уклон не превышает 15° — нахлест не менее длины двух волн, при этом стыки следует обрабатывать силиконовым или тиоколовым герметиком. Необходима обработка как поперечных, так и продольных стыков.

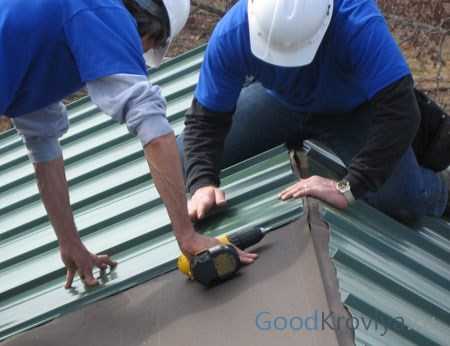

Монтаж профнастила лучше доверить профессионалам

Профнастил — хороший строительный материал в соотношении цена/качество, кроме того, он неплохо смотрится и имеет в ассортименте широкую цветовую палитру покрытий. Однако очень важную роль играет качество его укладки и мастерство кровельщика, подборка материалов кровельного пирога, утеплителя и гидроизоляции. Поэтому доверять кровельные работы с профилированным листом, как и выбор самой кровли, необходимо только грамотным специалистам и опытным профессионалам с хорошими рекомендациями.

goodkrovlya.com
