Кольца ж б размеры: Таблицы размеров бетонных колец для колодцев. ГОСТ

Содержание

Объем бетонного кольца (жби, железобетонного)

Объем бетонного кольца – величина, которая нужна для вычисления оптимальных размеров изделия в процессе проектирования и монтажа той или иной системы, колодца. Бетонные кольца сегодня используются повсеместно, выступая основными элементами в монтаже колодцев разного типа (канализационные, водопроводные, смотровые, газопроводные и т.д.).

Кольца подбирают в соответствии с требованиями по массе, внутреннему диаметру, высоте. Все важные характеристики прописываются в маркировке изделия. Все бетонные изделия данного типа производят в соответствии с ГОСТом 8020-90, с применением высококачественного бетона, стальной арматуры. Благодаря этому бетонные кольца получаются прочными и надежными, стойкими к агрессивным средам и механическим нагрузкам, долговечными и не боящимися влаги.

Обустройство колодца и канализации может понадобиться в самых разных случаях, актуально как для многоэтажной застройки, так и для частного домостроения. К сооружениям предъявляются определенные требования по прочности, санитарно-гигиеническим нормам, объему и т.д. И обеспечивать все важные свойства колодцу может использование качественных и подходящих по размерам бетонных колец, крышек, опорных колец, днищ и всех конструкционных элементов.

бетонные кольца производителибетонные кольца производители

Какие бывают кольца ЖБИ: виды и назначение

Железобетонные кольца – это конструкции круглой формы, без верха и дна (как правило), из которых собираются колодцы различных коммуникаций, септиков, систем, углубляемых в грунт. Это самый простой и экономически оправданный вариант. Бетонные кольца производят с металлическим армированием, поэтому они способны выдерживать немалые нагрузки и служить долго.

Основные виды колец ЖБИ:
  • С замковым соединением – наличие стыковочных выемок и специальных выступов на торцах обеспечивают плотное прилегание колец одно к другому. Целостность конструкции сохраняется даже при давлении грунта, поэтому можно обойтись без дополнительной герметизации.
  • Сквозные для канализации – их производят сплошными, с гладкими стенами и плоским торцом. Самые популярные кольца, соединяются металлическими скобами с заделкой зазоров цементным раствором.

маркировка на бетонных кольцахмаркировка на бетонных кольцах

  • Доборные кольца – нужны там, где нужно скорректировать высоту колодца (когда сделать это с использованием стандартных колец не получается). Высота может быть разной, как и масса таких элементов.
  • Фильтрационные – в изделиях есть равномерно распределенные отверстия (перфорация) по поверхности, что обуславливает их использование в обустройстве фильтрационных колодцев.
  • Дополнительные детали – плиты днища, крышки, цельные блоки с крышками и т.д.

По назначению бетонные кольца бывают канализационными и водозаборными, используемыми для монтажа подземных кабельных электрических сетей, газопроводными, а также используемыми в формате коллекторов. Изготавливаются кольца из бетона марок М200-М500 (выбор зависит от того, в каких условиях предполагается эксплуатация железобетонного кольца).

пример использования бетонного кольца в конструкциипример использования бетонного кольца в конструкции

Технология производства

Изготавливают бетонные кольца из тяжелого бетона, который заливают в смонтированную опалубку. В форме предварительно выполняют армирование из стальной проволоки сечением 8-12 миллиметров. На противоположных концах изделия монтируют два вертикальных стержня, призванных выполнять функцию монтажных петель (для подъема краном). Размеры бетонных колец (как и масса) могут быть разными.

В опалубке весь объем бетона уплотняют вибрированием, чтобы убрать все пустоты и сделать бетон максимально плотным и прочным.

Через сутки опалубку демонтируют, потом готовые уже кольца складируют аккуратно на открытых площадках. Через 7 дней изделие набирает отпускную прочность (около 50% от заданной). Полный цикл прочности материал набирает через 28 суток.

Достоинства и недостатки

Железобетонные кольца используются в самых разных сферах, но практически всегда в грунте, когда нужно проложить под землей коммуникации, трубопроводы, инженерные системы и т.д. При выборе изделия обращают внимание на такие параметры, как объем кольца и его размеры, вес. Но до начала расчетов и монтажа желательно изучить основные плюсы и минусы элемента, его особенности.

Главные преимущества железобетонных колец:
  • Длительный срок эксплуатации – произведенные по ГОСТу в условиях завода кольца способны прослужить до 50 лет, сохранив целостность и прочность.
  • Разумная стоимость – что существенно удешевляет создание всего колодца.
  • Универсальность – в железобетонных кольцах обустраивают септики, питьевые колодцы, монтируют подземные коммуникации и т.д.
  • Быстрый монтаж за счет производства колец и доборных деталей, которые точно соответствуют друг другу и позволяют создать колодец любой конфигурации.
  • Высокий уровень механической прочности – кольца стойки к сдвигам грунта, давлению почвенных вод, имеют достаточный запас прочности, чтобы подходить для монтажа в любом типе грунта.

разнообразие железобетонных колецразнообразие железобетонных колец

  • Простой уход – независимо от того, каковы диаметр и габариты бетонных колец, все они внутри выполнены с ровной поверхностью, легко и быстро чистятся при необходимости.
  • Экологичность – ввиду того, что бетонные кольца производят из полностью безопасных компонентов без вероятности выделения токсинов и вредных веществ, эксплуатация изделий даже для обустройства питьевых колодцев полностью безопасна.
  • Большой выбор элементов – объем колодца может быть любым за счет наличия в ассортименте колец множества размеров (диаметров, высоты).

Из недостатков бетонных колец стоит выделить такие, как большой вес и габариты (из-за чего смонтировать самостоятельно элементы может быть проблематично, обычно привлекают спецтехнику), гигроскопичность и необходимость выполнять гидроизоляцию.

Маркировка согласно ГОСТ (таблица)

На каждое бетонное кольцо (и остальные детали) наносят маркировку, представляющую собой набор букв и цифр, предоставляющих основную информацию об изделии.

разнообразие бетонных колецразнообразие бетонных колец

Что включает маркировка бетонного кольца:

  • Буквы – для частного строительства обычно выбирают КС, ПП, ПД.
  • Цифры – говорят о габаритах элемента.
  • Дополнительные параметры – иногда производители указывают еще степень проницаемости бетона (нормальная Н, пониженная П, особо низкая О).
Условные обозначения типов колец по ГОСТу:
  • КЛК – для обустройства городских ливневых канализаций и водостока.
  • КВГ – для водопроводных колодцев и газопроводов.
  • КО – опорное кольцо, использующееся в качестве фундамента колодца.
  • КС – кольцо стеновое, которое устанавливается в качестве основного элемента колодца.
  • КФК – сети коллекторов, дренажные системы.

Числовые обозначения говорят о величине изделий, но лучше всего для поиска оптимального элемента обращаться к специальным таблицам, где все подробно указано.

Пример расшифровки маркировки изделия КС-7-9: стеновое кольцо высотой 900 миллиметров и с толщиной стенок 70 миллиметров.

стандартные размеры колец жбистандартные размеры колец жби

Стандартные размеры железобетонных колец

Объем колодца зависит от размера колец, которые монтируются. Вариантов очень много, но есть определенные нормы ГОСТа, в соответствии с которыми производят элементы.

Размеры ЖБИ колец по стандарту:
  • Диаметр – показывает 1-я цифра маркировки (обычно указывают внутренний), варьируется в диапазоне 7-20 сантиметров. Диаметр должен быть одинаков для всех элементов колодца.
  • Высота – стандартная равна 90 сантиметрам, варьируется в диапазоне 10-100 сантиметров, указывается в самой маркировке (КС-10, к примеру, это кольцо с диаметром в 1 метр, КС-20 – 2 метра и т.д.). Если высота отличается от стандартной, то она идет в маркировке второй цифрой: КС 7-3 (диаметр 7 дециметров, высота 29 сантиметров).
  • Толщина стенок – может быть от 70 до 120 миллиметров.
  • Удельный вес – от 46 до 2900 килограммов (но вес может указываться в кг на м3).

Дополнительные элементы

Для выполнения расчетов и проекта необходимо учитывать все элементы, которые входят в конструкцию. Только из колец колодцы не строят, обычно для монтажа используют также различные доборные элементы, позволяющие реализовать любую конфигурацию системы.

Какие элементы применяются в монтаже конструкций колодцев:
  • Плиты днища – для создания надежного основания.
  • Доборные кольца – для получения нужного размера колодца, если не удается создать его из стандартных изделий.
  • Плиты перекрытия (они же крышки колодцев) – для накрывания сверху колодца и места под люк.

Также есть еще кольца с крышками, которые представляют собой объединение кольца и крышки в монолитную конструкцию в условиях завода.

стандартные размеры жби колецстандартные размеры жби колец

Крышки для колодцев

Крышка представляет собой круглую плиту, которой накрывается кольцо, с наличием отверстия в центре или сбоку. В дренажных колодцах монтируют крышки с отверстием под люк в центре, для других целей – сбоку.

крышки для железобетонных колецкрышки для железобетонных колец

Производят крышки из тяжелого высокопрочного бетона класса минимум В15, водонепроницаемого и морозостойкого. Для осуществления монтажа, погрузки/разгрузки изделие оснащено петлями из арматуры.

виды и размеры крышек на колодца

виды и размеры крышек на колодца

Плиты днища

Это сборные железобетонные элементы для монтажа подземных инженерный сооружений и коммуникаций. Плиты становятся основанием для камеры, на них сверху монтируют кольца. Благодаря плитам днища получается обеспечить герметичность колодца и защитить его от разрушений, попадания влаги и обвалов грунта. Перед выбором плиты днища нужно знать, сколько весит бетонное кольцо, чтобы правильно рассчитать нагрузку.

плиты днища колецплиты днища колец

Плиты днища – круглое изделие по диаметру колодца. Выполняется из бетона с показателями морозостойкости минимум F100, водонепроницаемости минимум W6, прочности В15 и выше.

размеры крышек и днища колодца

размеры крышек и днища колодца

Опорные кольца

Это специальные элементы, на которые опирается люк колодца. Изделия круглой формы по внешнему диаметру колодца, небольшой толщины с диаметром внутреннего отверстия минимум 70 сантиметров, чтобы при необходимости вовнутрь мог попасть человек. Вес бетонного кольца составляет около 50 килограммов. Бетон соответствует всем требованиям и стандартам.

опорные кольца жби колецопорные кольца жби колец

Кольца с крышками

Такие изделия предполагают объединение двух элементов – кольца и крышки в условиях завода. На объект поставляется уже готовое изделие, заменяющее собой два других.

железобетонные кольца с крышкамижелезобетонные кольца с крышками

Таким образом удается избежать лишнего соединения и добиться большей герметичности, уменьшить объемы монтажных работ и ускорить сборку колодца.

размер колец для колодцаразмер колец для колодца

Процесс монтажа

До того, как приступать к монтажу, желательно рассчитать вес бетонного кольца (1 метр колодца сколько равен или просто суммировать вес всех элементов, входящих в конструкцию). Как правило, кольца и другие детали монтируют с использованием спецтехники – вручную все это устанавливать достаточно трудно, но возможно.

Как осуществляется монтаж колец:
  • Выбор места – дренажные системы и водопроводные колодцы, канализационные конструкции не устанавливают рядом с жилыми домами, огородами. Есть определенный стандарт, которому нужно следовать. Чем дальше будет установлен колодец от всех объектов, тем лучше, но не ближе 5 метров к жилым домам и сооружениям. Кроме того, в выбранном месте нужно исследовать грунт на предмет залегания вод. Также заботятся о том, чтобы к месту свободно могла подъехать техника обслуживающих служб.
  • Рытье котлована – лучше с использованием техники. Яму копают на глубину высоты всех колец, на ее дно засыпают несколько слоев песка и щебня (общей толщиной минимум 50 сантиметров), трамбуют.
  • Монтаж дна может осуществляться двумя способами: либо с использованием колодца с глухим дном, либо с установкой плиты днища, а на нее уже сквозного кольца. Далее устанавливаются кольца одно на другое (желательно с привлечением крана), стыки тщательно замазываются раствором, закрепляются металлическими скобами.
  • Подводка коммуникаций, соединений, всех систем и т.д., после чего котлован засыпают, кольца накрывают верхней плитой, монтируют люк.

монтаж бетонных колецмонтаж бетонных колец

Какому производителю отдать предпочтение?

Современные производители предлагают кольца и другие элементы для колодцев в большом разнообразии. Как правило, вся продукция производится в соответствии с нормами, регламентируемыми ГОСТом и СНиП. Но цены на продукцию могут быть разными, как и ассортимент.

Выбор всегда остается за клиентом, который должен обращать внимание на качество самих элементов: внешний осмотр, наличие сертификатов, подтверждающих соблюдение требований производства, наличие оборудования и соответствие изделия указанным техническим характеристикам.

На сегодняшний день на территории России кольца и другие изделия выпускает около 250 компаний, ниже представлены проверенные и надежные.

конструкция бетонного колодцаконструкция бетонного колодца

Хорошо зарекомендовавшие себя на рынке производители бетонных колец:
  • «Завод промышленных строительных деталей» — работает на рынке больше 45 лет, крупный производитель ЖБК в Тюменской области. Есть своя аккредитованная строительная лаборатория, осуществляющая контроль за качеством продукции.
  • «МастерСтрой» — работает под Москвой в Вознесенске, несмотря на то, что специализируется на продаже валового/кулевого цемента, также изготавливает напорные трубы, ЖБ кольца.
  • «МонолитСтрой» — компания работает в Подмосковье, изготавливает и реализует ЖБИ с 2007 года. Ассортимент представлен составными и мостовыми сваями, плитами днища, ФБС, стеновыми кольцами, крышками колодцев и т.д.
  • «Торговая Компания Вира» — в Санкт-Петербурге расположена производственная линия предприятия. Компания изготавливает безнапорные трубы, железобетонные кольца. Продукция очень тщательно проверяется в процессе многоступенчатого контроля.
  • «ГазоБлоки» — компания из Воронежа, выпускает товарный бетон, облицовочный и силикатный кирпич, а также размерный ряд бетонных колец и доборных элементов.

На территории страны железобетонные кольца поставляет большое количество компаний. Вышеперечисленные гарантируют соответствие всем стандартам и заявленным свойствам, но в любом случае проверять все нужно очень тщательно при покупке, ориентируясь на расчеты и проект.

маркировка, размерный ряд, виды и производство

Железобетонные кольца отличаются разнообразием конструкционного исполнения, что определяет широту области их применения. Востребованность ЖБИ колец вызвана их многочисленными преимуществами, такими как надежность, прочность, высокая сопротивляемость внешним нагрузкам.

Где применяются?

Область применения железобетонных колец зависит от материалов, из которых они сделаны. Для их производства используют разные марки бетона, щебень и песок с широким гранулометрическим составом, металлическую арматуру или сетку. Они обеспечивают достаточный запас прочности для применения бетонных колец в сооружении колодцев для питьевой воды, скважин, коллекторов, септиков, смотровых, канализаций, газопровода. Дренажные системы также монтируются на железобетонных кольцах.

Вернуться к оглавлению

Маркировка, размерный ряд

Обозначаются бетонные изделия, согласно области применения и габаритам. Единицы измерения — дециметр или метр. Примеры буквенной маркировки согласно ГОСТу:

  • КС — стеновые бетонные кольца для оборудования смотровых или горловин;
  • КСД — стеновые изделия с дном;
  • КО — с опорой;
  • КФК — для септиков и фекальных систем;
  • КЛК — ливневки;
  • КЛВ — колодцы-водоприемники в ливневках;
  • КВГ — для сооружения водопроводных и газопроводных коммуникаций.
Таблица маркировки и размеров колец.

Цифры содержат сведения о внутреннем сечении и высоте железобетонного кольца. Пример: КС 6-10 — бетонная конструкция стенового типа с внутренним сечением 6 дм, высотой 10 дм или 1м. Стандартные размеры бетонных колец: сечение — 7—20 дм, высота — 1—20 дм, толщина стенки — 0,7—2 дм.

Маркировка может включать сорт используемого бетона, как правило, от М200 до М500, информацию об армировании. Например, стандартные стеновые кольца для колодцев не армируются, так как бетон своими руками выдерживает боковые нагрузки и работает на сжатие. Усиление необходимо для колец для применения в тяжелых грунтовых условиях. Для этого берутся стальные пруты толщиной до 1 см или арматурная сетка размером 0,6—1 мм.

По массе бетонные кольца варьируются в диапазоне 44—1470 кг.

Вернуться к оглавлению

Каким качествам соответствуют?

ГОСТ 8020-90 определяет свойства, характерные железобетонным кольцам. Здесь описана маркировка, сфера применения, габариты стандартных конструкций. Величины прочности сортов бетона, применяемых для заливки колец, нормируются в ГОСТе 10180. В ГОСТ 10060 включена информация о морозостойкости материала, а в ГОСТ 12730 — о водонепроницаемости. Соблюдения требования ГОСТов обеспечивают такие преимущества колец:

  • доступность монтажа на разную глубину в грунте любого качества;
  • легкость и высокие темпы кладки;
  • удобство прокладки гидроизоляции, утепления;
  • надежность;
  • способность противостоять любым механическим, агрессивным воздействиям;
  • легкость ремонта и эксплуатации;
  • долговечность.

Единственный недостаток — вес. По этой причине возникает необходимость применения грузоподъемной техники для обустройства бетонных колец.

Вернуться к оглавлению

Виды

Существует классификация бетонных колец по ГОСТу и типу конструкционного исполнения стандартных размеров (диаметр — 7—12 дм, высота — 0,1—1 метр).

Вернуться к оглавлению

Вспомогательные

Изготавливаются бетонные кольца под заказ, например, когда нужны нестандартные размеры, форма или дополнительные отверстия. Доборные и опорные бетонные кольца применяются при монтаже сложных технологических объектов, для обустройства поворотов инженерных коммуникаций, при сооружении горловины колодца, когда ставятся дренажные системы. Такие кольца могут быть стандартные и квадратные.

Вернуться к оглавлению

Стеновые

Кольцам характерно отсутствие дополнительных крепежных элементов. Их чаще всего используют для сооружения горловин. Отличаются легкостью монтажа: изделия укладывают друг на друга, бетонным раствором герметизируют швы. Недостатки — неустойчивость конструкции, возможность разрушения при малейшем сдвиге грунтов.

Вернуться к оглавлению

С замком

Конструкции с замком популярны из-за своей надежности. Главная задача замка — обеспечение герметичности стыков и повышение устойчивости. Бетонное изделие с углублением в торце способно устоять перед мощным плывуном.

Вернуться к оглавлению

Сборные бетонные кольца

Изготовление сборных колец из железобетона осуществляется на заводе. Отличаются улучшенными техническими характеристиками. Ввиду этого, они наделены массой преимуществ.

  1. Морозостойкость, обеспеченная прочной связью стали и бетона после высыхания.
  2. Антикоррозийная стойкость, полученная вследствие защиты арматуры бетоном.
  3. Огнеупорность.
  4. Долговечность в любых условиях эксплуатации. Упрочнение арматурой наделяют стойкостью к большим нагрузкам. Благодаря применению высокого сорта бетона конструкция не теряет своих характеристик, не деформируется и не разрушается со временем.
  5. Низкая стоимость изделий.

Недостаток только один — большой вес.

Вернуться к оглавлению

С днищем

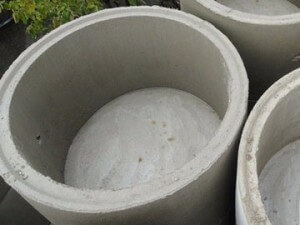

Кольцо с днищем.

Железобетонными кольцами с готовым герметичным и водонепроницаемым дном обустраивают канализационные колодцы, камеры отстойников, септики. Днище защищает железобетонную конструкцию от подтекания грунтовых вод и от просачивания вредных веществ в почву. Наиболее распространенные размеры по сечению (метр), высоте (дм), массе (кг):

  • 1 х 9 х 830 кг;
  • 1,5 х 9 х 1400 кг;
  • 2 х 9 х 2300 кг.
Вернуться к оглавлению

С плитой перекрытия

Изделия с плитами перекрытия предназначены для обустройства колодцев большой глубины. Такое железобетонное кольцо является завершающим элементом конструкции и имеет отверстие в железобетонной плите перекрытия, смещенное от центра для установки горла колодца. Усиление плитой перекрытия придает кольцу большую прочность и надежность.

Вернуться к оглавлению

Технология производства

Изготовление железобетонных колец — трудоемкий процесс, требующий определенных навыков и знаний. Поэтому для сооружения небольшого колодца целесообразней покупка готовых ЖБИ. Следует знать, что опалубка к кольцам достаточно сложная в конструкционном исполнении. Работы по отливке требуют точности и аккуратности. Соблюдение правил позволит избежать неровностей, потери прочности и образования пустот в бетоне. Ниже описаны основные стадии производства колец.

Вернуться к оглавлению

Подготовка материалов и инструментов

Необходимые материалы для опалубки: две бочки и оконные навесы.

Для опалубки понадобятся:

  • две стальные бочки разного размера;
  • дверные или оконные навесы;
  • крепежная фурнитура;
  • «карандаш» по металлу;
  • болгарка, диск для резки.

Для приготовления раствора:

Вернуться к оглавлению

Основные требования к технологическому процессу производства

  1. Нужно обеспечить достаточную прочность разборной формы для бетонных колец.
  2. Высокосортная смесь не ниже М500.
  3. Мелкий заполнитель — щебень с зерном 0,5—1 см, отмытый песок.
  4. Качественное виброуплотнение.
  5. Подогрев при работе при температуре до 5 0С.
Вернуться к оглавлению

Сооружение опалубки и каркаса

Бочка цилиндрической формы снаружи размечается двумя продольными линиями «карандашом» по металлу пополам. На обозначенные линии крепятся по два дверных или оконных навеса. Их изгибы должны совпадать с проведенной чертой. Такая же разметка наносится изнутри цилиндра, по которой делается надрез болгаркой. Это позволяет сделать опалубку раскрывающейся. Для соединения половин используется крепежная фурнитура.

Вторая цилиндрическая бочка должна быть меньше первой. На ней делаются такие же метки, как и на первой с расстоянием между линиями 1/3 друг от друга по окружности. Также крепятся навесы и шпиндели. Разрезается цилиндр по одной черте. Шарнирные части нужно собрать так, чтобы изнутри конструкция была выше на 5—10 см внешней опалубки.

Открываться цилиндры должны: верхний — наружу, внутренний — внутрь. Укрепляющий каркас из стальной арматуры или металлической сетки заливается бетоном в опорном кольце, образуя прочный железобетонный слой.

Вернуться к оглавлению

Заполнение составом

Для приготовления заливки можно использовать готовую бетонную смесь или сделать ее своими руками. В последнем случае принято брать соотношение цемента к щебню и песку равным 1 : 1: 3. Объем воды определяется визуально, чтобы раствор равномерно распределялся внутри. Добавляется жидкость частями при тщательном перемешивании.

Готовый бетонный раствор заливается порционно. Каждый слой тщательно трамбуется. Для этого лучше использовать специальное вибрационное устройство. Большой вес предполагает укладку краном, поэтому в железобетонных кольцах на стадии формования устанавливаются четыре монтажные петли с сечением 8—10 мм. Концы проволоки загибаются и заглубляются в бетон на расстояние 40—50 см.

Вернуться к оглавлению

Уплотнение

Весь объем качественно уплотняется для удаления воздуха, чем повышается прочность готового изделия. Штыкование или трамбовка прутом решает проблему частично. При отсутствии виброплощадки допускается использование обычного перфоратора. Для этого вместо пики зажимается арматура с металлической пластинкой, приваренной к ее концу.

Вернуться к оглавлению

Демонтаж

Раскручиваются болты внешней опалубки. Чтобы форма легче отделилась, стенки простукиваются молотком. Внутренняя часть снимется легче, если предварительно в нее поставить две квадратные трубы. После загустения и упрочнения бетона эти части просто выбиваются из бетонной формы.

Вернуться к оглавлению

Заключение

Железобетонные кольца в широком ассортименте представлены на рынке. Также существует возможность сделать их своими руками. В любом случае за готовыми изделиями требуется должный уход, заключающийся в правильном монтаже, обслуживании поверхностей и качественной гидроизоляции.

Большой вес предполагает использование спецтехники для их кладки.

Кольца бетонные (жби): виды, размеры

Для сооружения на участке систем водоотвода и водоснабжения необходимо применение специальных изделий. К ним относятся кольца бетонные, изготовленные по стандартам.

Колодезные кольцаКолодезные кольца

Для строительства колодца применяют бетонные кольца.

Виды колец для колодца

Поскольку колодцы бывают канализационными, газопроводными и построенными специально для систем водоснабжения, то и элементы и составные части для устройства таких колодцев различаются по своему назначению.

Существуют следующие разновидности бетонных колец:

  1. Железобетонные. Они предназначены для сооружения инженерных сетей (дренажных и канализационных колодцев, водопроводных и газопроводных систем, прокладки подземных сетевых кабелей).
  2. Доборные. Они применяются тогда, когда стандартные не подходят по размерам.
  3. Опорные. Их закладывают в основание колодца.
  4. Стеновые. С их помощью сооружается горловина колодца; основная сфера применения — установка на ограниченном пространстве.
  5. Коллекторы.
Виды бетонных колецВиды бетонных колецРазновидности бетонных колец для колодца.

Кроме того, производятся дополненные изделия с замком и днищем, с плитой перекрытия и сборные, а также круглые и квадратные кольца. Производители выпускают элементы, снабженные пазами для фиксации. Это необходимо для того, чтобы в случае смещения колодец, сооруженный из таких колец, не разрушился.

К преимуществам бетонных колец относят долговечность, прочность, скорость монтажа инженерных систем, широкий диапазон размеров и жесткость сооружения. Кроме того, плотная структура материала повышает герметичность колец.

Из недостатков выделяют габариты и большую массу, вследствие чего возрастает цена на их транспортировку и монтаж, поскольку без применения спецтехники не обойтись.

Армирование

Армирование колец необходимо для увеличения срока их службы. Армированные элементы изготавливают тем же методом вибропрессования, в ходе которого они приобретают более плотную структуру и становятся крепче.

Кроме того, такие изделия обладают повышенной водонепроницаемостью, что позволяет использовать их для устройства септиков, предотвращающих попадание воды в грунт. То же можно сказать и о грунтовых водах: плотное прилегание составных частей друг к другу исключает возможность образования больших щелей, и грунтовые воды не попадут в колодезный источник.

Размеры

Вся выпускаемая продукция производится согласно ГОСТу 8020-90 и имеет стандартную маркировку колец:

Выпускается продукция по ГОСТуВыпускается продукция по ГОСТу

Выпускается продукция по ГОСТу.

  • КВГ — для водо- и газопроводного колодца;
  • КЛК — для ливневой системы и водостока;
  • КО — опорное;
  • КС — стеновое;
  • КФК — дренажное и коллекторное.

Дополненные (доукомплектованные) элементы имеют в аббревиатуре букву Д: КСД — кольцо стеновое дополненное (с дном).

Кроме того, маркировка изделий содержит числовые обозначения. Например, КС-10-9 читается как «кольцо стеновое 1000 мм, высотой 900 мм».

Таблица: параметры железобетонных колец

Параметры, которые имеют кольца ЖБИ, тоже стандартны и определяются табличными значениями.

ОбозначениеВысота, ммДиаметр наружный/внутренний, ммТолщина стенок, ммМасса, кгОбъем бетона, м³
К-10-54901160/1000803500,14
К-10-109901160/1000806800,27
К-12-54901410/1250804200,17
К-12-109901410/1250808200,33
К-15-54901680/1500905500,22
К-15-109901680/15009011000,44
К-20-54902200/20001008200,33
К-7-1,5145840/70070600,024
К-7-5495840/700702100,084
К-7-10990840/700704200,17

Все изделия по ГОСТу имеют параметры, находящиеся в пределах:

  • наружный и внутренний размеры — 84-220 мм, 70-200 мм;
  • толщина стенок — 70, 80, 90, 100 мм;
  • высота — 290, 590, 890 мм;
  • вес бетонного кольца — 130-600 кг, 550-1470 кг;
  • объем ЖБ, затраченного на изготовление 1 элемента, — 0,05-0,59 м³.

Также выпускаются по ГОСТу:

  • Плиты днища (низа).
ОбозначениеДиаметр, ммТолщина, ммВес, кгОбъем бетона, м³
ПН-7840100900,12
ПН-1015001004500,18
ПН-1520001209500,38
ПН-20250012014800,59
ПН-25300014024500,98
  • Опорные элементы.
ОбозначениеДиаметр наружный/внутренний, ммТолщина, ммМасса, кгОбъем бетона, м³
К1840/7001801300,053
КО1900/600100840,045
КО4840/58040400,02
КО6840/58070500,02
  • Заготовки с крышками.
ОбозначениеДиаметр наружный/внутренний, ммВысота стенок, ммТолщина стенок, ммВес, кгОбъем бетона, м³
ПК-101160/1000890807800,36
ПК-151680/15208908014000,61

Кроме стандартных встречаются нетиповые кольца железобетонные, изготовленные на заказ. Они отличаются индивидуальными размерами.

Что еще нужно приобрести

Помимо самих колец для устройства системы водоснабжения, канализации или газопровода необходимо приобрести дополнительные элементы, такие как:

  • днище — плита низа обеспечит прочное основание колодцу;
  • перекрытие — этот элемент предназначен для установки кольца меньшего размера на большее;
  • доборное изделие — оно позволяет увеличить высоту колодца с меньшим весом.

Доборные элементы имеют стандартный диаметр, но меньшую толщину стенок, и могут быть использованы в качестве верхних составных частей для колодца, например, кольцо с крышкой. Дополнительные элементы помогут обеспечить герметичность сооружению и защитят трубы от промерзания в зимнее время года.

размеры, вес и порядок отливки

Кольца бетонные для канализации

Кольца бетонные для канализации

Содержание статьи

Эксплуатационные характеристики колец

Эти изделия используются во время монтажа канализационных систем и для обустройства традиционных деревенских колодцев. Бетонные элементы имеют свои преимущества и недостатки.

Преимущества колец

  1. Большой срок эксплуатации. Если не допускать воздействия критических механических нагрузок, то срок службы колец практически неограничен. Бетон – уникальный строительный состав, который набирает окончательную максимальную прочность через сотни лет. Все известные строителям материалы со временем ухудшают свои первоначальные параметры. Срок службы колец практически неограничен

    Срок службы колец практически неограничен

  2. Низкая цена. Невысокая себестоимость изготовления колец делает цены на них доступными всем потребителям. Существующие сегодня пластиковые конструкции обходятся намного дороже при практически одинаковых возможностях.
  3. Универсальность применения. Бетонные кольца можно применять для обустройства канализации и колодцев, разводок инженерных коммуникаций, смотровых и технических сооружений.  Бетонные кольца универсальны

    Бетонные кольца универсальны

  4. Простота изготовления. При наличии простейшей формы элементы можно делать самостоятельно, при этом качество полученных изделий по всем техническим параметрам приближается к заводским аналогам.

Недостатки колец

  1. Негативная реакция на ударные нагрузки. Такое свойство усложняет процесс транспортировки колец, надо предусматривать комплекс специальных мер для предупреждения разрушения. Разбитое бетонное кольцо

    Разбитое бетонное кольцо

  2. Большой вес. Значительная масса заметно усложняет их монтаж. Работы рекомендуется делать при помощи подъемной техники, это могут быть не только автомобильные краны, но и экскаваторы с длинными ковшами и иные землеройные или погрузочные механизмы, имеющие гидравлический насос и цилиндры. Ручная установка требует много физической силы и сопряжена с повышенными рисками травматизма. Кроме того, кольца могут упасть и расколоться. В зависимости от степени разрушения принимается решение о возможности их дальнейшего использования.  Вес и объем бетонных колец

    Вес и объем бетонных колец

Классификация колец

Технические требования должны отвечать положениям ГОСТа 8020-90 и ГОСТа 13015-2012. Контролируются свойства колец по таким параметрам:

  • прочность, устойчивость к образованию трещин, жесткость;
  • водонепроницаемость и морозоустойчивость;
  • толщина по периметру и максимальные поля допусков.

Конструкции бетонные и железобетонные для колодцев канализационных, водопроводных и газопроводных сетей.

ГОСТ 8020-90

Изделия бетонные и железобетонные для строительства. Общие технические требования.

ГОСТ 13015-2012

При необходимости погрузки/разгрузки изделий в них должны устанавливаться ходовые скобы, которые должны выступать на 120 мм и располагаться на расстоянии 300 мм.

Транспортировка колец и их хранение должно выполняться только в рабочем положении.

Транспортировка колец

Транспортировка колец

Категорически запрещается складирование в лежачем состоянии, это может стать причиной появления трещин и существенного понижения параметров прочности.

Правильное хранение колец в рабочем положении

Правильное хранение колец в рабочем положении

Бетонные кольца очень редко используются как отдельные и полностью самостоятельные элементы, чаще они монтируются совместно с другими изделиями, что обеспечивает их оптимальную эксплуатацию.

Как классифицируются бетонные кольца и дополнительные конструкции?

Наименование элемента Краткое описание технических параметров и назначения
Кольцо

Кольцо

Внутренний диаметр колеблется в пределах 1000–2000 мм, толщина стенок 80–100 мм, высота 590–890 мм. Производители могут незначительно корректировать контролируемые параметры в зависимости от специальных требований заказчика. Изменения указываются в договоре и согласовываются обеими сторонами.
Плита перекрытия

Плита перекрытия

Закрывает кольца, предупреждает засорение и проникновение нежелательных лиц. В зависимости от конкретных условий эксплуатации подбираются технические параметры, внешний диаметр учитывает размеры бетонных колец, максимально возможную нагрузку на поверхности и климатический регион монтажа.
Крышка люка

Крышка люка

Закрывает техническое или смотровое отверстие, может иметь различный внешний диаметр (663 мм и 80 мм) и толщину (50 мм и 60 мм). Устанавливается на плиту перекрытия.
Днище

Днище

Применяются в качестве опорного элемента по время монтажа колец. За счет большой площади увеличивается устойчивость сооружения, кольца со временем не оседают, не нарушается горизонтальность положения верхних кромок, не ухудшаются эксплуатационные свойства конструкции. Толщина может колебаться в пределах 100–200 мм, диаметр 1500–2500 мм.

Отечественные стандарты, в отличие от европейских, не предусматривают создание замка, что намного усложняет процесс монтажа. Кроме того, появляются риски нарушения целостности колодца из-за горизонтальных подвижек грунтов. Профессиональные строители настоятельно рекомендуют не пользоваться отечественными стандартами, а изготавливать кольца по европейским нормативам. При опускании колец они надежно связываются замками, прочность гарантирует длительную и безопасную эксплуатацию колодцев.

Кольца с замком

Кольца с замком

Пошаговая инструкция по самостоятельному изготовлению колец

Технология не имеет никаких сложностей, это элементарные бетонные работы. Главная проблема – форма для литья.

Как может выглядеть форма для производства жби колец

Как может выглядеть форма для производства ЖБИ колец

Что надо знать о форме?

  1. Для изготовления применяется листовой металл толщиной 2 мм и профильная труба 20×20 мм. Лист тоньше использовать не рекомендуется, он быстро деформируется – на поверхности застывает бетон, чистить его приходится большим молотком или кувалдой.
  2. Профильную трубу надо гнуть только на профессиональном станке. Ручные методы не могут выдерживать точный радиус.
  3. Толщина стенки не менее 8 см для неармируемых колец. Железобетонные самостоятельно делать не стоит, слишком сложно правильно связать и установить на место каркас. Толщина контролируется простейшими деревянными или металлическими распорками.
  4. Для облегчения разборки формы имеют вставки небольшой ширины. Вначале вынимаются эти элементы, потом широкие сегменты внутренней части, на заключительном этапе демонтируется внешнее кольцо.
  5. Если есть сомнения в прочности, то можно установить регулируемую распорку.

Делать форму для личного пользования нецелесообразно, приспособление лучше одолжить у профессионалов. Если она у вас есть, то можно приступать к изготовлению колец.

Шаг 1. Соберите форму, подготовьте ее к заливке. Делается это в несколько этапов.

  1. Определитесь с местом работы, оно должно быть ровным, на землю желательно положить металлический лист.  Форма для бетонного кольца

    Форма для бетонного кольца

  2. Соедините внутренние полкольца и установите на место распорку. Она требуется для облегчения процесса разборки после застывания бетона.  Намажьте металл отработкой, можно пользоваться любыми маслами. Есть предупреждение только для колец, используемых для обустройства колодцев с питьевой водой. Если у вас именно такая ситуация, то рекомендуется пользоваться растительным маслом, его расход небольшой, на себестоимость бетонных колец влияния почти не оказывает.  Соединение внутренних полуколец

    Соединение внутренних полуколец и нанесение отработки

  3. Соберите внешнее кольцо. Оно состоит из двух равных половинок, фиксация делается болтовым соединением. Поверхности также предварительно смазываются. Если кольца для колодца, то надо вставить несколько трубочек, сквозь них поступают грунтовые воды.  Сборка внешнего контура

    Сборка внешнего контура

  4. Выставьте внутреннее и внешнее кольцо строго симметрично. Пользуйтесь специальными распорками, они не только контролируют правильное положение, но и не допускают смещения во время заливки бетона. Если распорок нет, то точность проверяется рулеткой.  Выставление колец симметрично

    Выставление колец симметрично

Проверьте правильность сборки, если все в норме, то можно заниматься бетоном.

Шаг 2. Приготовьте бетон. Он должен быть особо прочным, используйте только качественные материалы. Состав –на одну часть цемента надо добавлять две части отсева и одну часть щебня.

Приготовление бетона

Приготовление бетона

Практический совет. Бетон настоятельно рекомендуется готовить мешалкой, вручную очень сложно добиться идеального перемешивания составляющих.

Цены на популярные модели бетоносмесителей

Бетономешалки

Это оказывает негативное воздействие на прочность, бывают случаи, когда такие кольца во время установки трескаются.

В мешалку всегда первой наливается вода, для начала дается примерно 1/3 от объема. Затем добавляется половина порции крупного щебня и только после этого можно сыпать цемент. Щебень полностью разбивает все комки и не позволяет материалу налипать на стенки бетономешалки. Постоянно контролируйте состав и по мере необходимости добавляйте оставшиеся компоненты.

Шаг 3. Насыпьте готовый бетон в тачку и подвезите его к кольцу.

Выгрузка бетона

Выгрузка бетона

Совковой лопатой или ведром наполняйте форму. Работайте осторожно, не изменяйте первоначальное расположение колец. Насыпать смесь надо постепенно по всему периметру, только так можно добиться максимальной прочности кольца.

Заполнение формы

Заполнение формы

Шаг 4. Если толщина слоя достигла 25–25 см, то надо приступать к его уплотнению. Лучше пользоваться электрическим вибратором, если его нет, то подойдет и обыкновенная палка соответствующей длины.

Важно. Работайте вибратором умело, контролируйте время уплотнения.

Дело в том, что слишком длительное вибрирование приводит к тому, что бетон распределяется на фракции: крупный щебень опускается вниз, а сверху остаются лишь высевки. Прочность бетона уменьшается.

Шаг 5. После заполнения формы мастерком выровняйте верхний торец.

Заполненная уплотненным бетоном форма

Заполненная уплотненным бетоном форма

Делайте его максимально горизонтальным, в противном случае при установке колец друг на друга они будут отклоняться от вертикальности. Это большая проблема, придется каждое кольцо отдельно выставлять, а потом принимать меры для надежной фиксации. Выше мы уже упоминали, что лучше сделать приспособление для изготовления замка по европейскому стандарту – с минимальными усилиями решаются все технологические проблемы, появляющиеся во время монтажа колодца.

Теперь надо оставить бетон для застывания, минимальное время 48 часов.

Цены на различные виды цемента

Цемент

Разборка формы

Делается в несколько шагов, соблюдать рекомендованную очередность обязательно. Конкретные действия могут немного отличаться с учетом конструктивных особенностей формы, но алгоритм для всех случаев почти не меняется.

Шаг 1. Достаньте из внутреннего кольца распорку. Она может просто вытягиваться вверх или перед этим нужно открутить соединительные болты.

Шаг 2. Начинайте вынимать внутренние полукольца. Их надо постепенно приподнимать, если есть заедания, то немного покачивайте влево/вправо.

Выемка внутреннего полукольца

Выемка внутреннего полукольца

Важно. Помните, что для набора бетоном примерно 50% прочности надо ждать минимум две недели, работайте очень внимательно.

Двое суток очень мало для набора безопасной прочности, не прилагайте чрезмерных усилий, кольцо может дать трещину. Причем она необязательно будет заметна на поверхности, а размещаться в толще стенки и проявить себя лишь во время монтажа.

Шаг 3. Если в толще кольца были технологические трубки, то достаньте их. Немного прокручивайте и тяните на себя, элементы должны выйти без проблем.

Шаг 4. Освободите от фиксации внешнее кольцо, раздвиньте половинки и полностью освободите изделие.

Разъединение внешнего контура

Разъединение внешнего контура

Разъединение формы

Разъединение формы

По такой же технологии изготавливайте все кольца.

Готовое бетонное кольцо

Готовое бетонное кольцо

Практические советы

Есть несколько правил, выполнение которых считается обязательным условием. Ничего не надо придумывать самостоятельно, технология используется многие столетия, за это время мастера встречались с различными ситуациями и на основании имеющегося опыта разработали универсальные рекомендации.

  1. Сразу после демонтажа формы ее надо помыть и тщательно очистить от остатков бетона. Делать это надо не после полного окончания работ, а регулярно. Дело в том, что потом бетон наберет большую прочность, намертво приклеится к форме. Удалить его очень сложно, не помогают даже сильные удары кувалдой. Не говоря уже о том, что такие воздействия наносят форме большой вред: деформируются стенки, нарушается целостность сварных швов и иных соединений. Неровные стенки внутреннего кольца намного усложнят процесс их вынимания.  Форму после разборки нужно очистить

    Форму после разборки нужно очистить

  2. Тщательно смазывайте поверхности формы отработкой, лучше больше, чем меньше. На подготовку формы уходит несколько минут, а процесс изготовления укоряется в разы. Мы уже упоминали, что демонтаж конструкции выполняется на сыром бетоне, чрезмерные усилия при доставании формы могут полностью разрушить кольцо.
  3. Выбирайте рабочее место под навесом, не допускайте попадания на форму прямых солнечных лучей. Металл сильно нагревается и быстро передает тепло бетону, он не схватывается за счет химических реакций, а просто высыхает. Как следствие – внешний слой крошится, толщина брака зависит от конкретных условий. Изготавливать бетонные кольца на открытом воздухе (без навеса) не рекомендуется

    Изготавливать бетонные кольца на открытом воздухе (без навеса) не рекомендуется

  4. Если кольца будут монтироваться на большом удалении от места изготовления, то обязательно надо вставлять ходовые скобы для зацепов грузоподъемных механизмов. Делаются они из катанки диаметром ≈ 6 миллиметров. Начальная длина проволоки не менее высоты кольца, затем она сгибается пополам, нижние концы еще раз подгибаются под углом 90°. За счет такой конструкции усилия распределяются немного ниже оси симметрии кольца, что исключает вероятность опрокидывания во время подъема, а большой слой бетона предупреждает вырывание зацепов.

Для колодца требуется до 10 колец, с помощью одной формы их можно сделать примерно за 12 дней.

Видео – Изготовление бетонного кольца для колодца

ГОСТ 8020-90 Конструкции бетонные и железобетонные для колодцев канализационных, водопроводных и газопроводных сетей. Технические условия

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОНСТРУКЦИИ БЕТОННЫЕ
И ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ КОЛОДЦЕВ
КАНАЛИЗАЦИОННЫХ, ВОДОПРОВОДНЫХ
И ГАЗОПРОВОДНЫХ СЕТЕЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 8020-90



ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения 01.07.90

Настоящий стандарт распространяется на бетонные и железобетонные конструкции, изготовляемые из тяжелого бетона и предназначенные для устройства круглых колодцев подземных трубопроводов канализационных, водо- и газопроводных сетей.

Конструкции применяют в соответствии с указаниями рабочих чертежей конкретного трубопровода.

1.1. Конструкции следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной предприятием-изготовителем, по рабочим чертежам серий 3.003.1-1/87 и 3.900.1-14.

(Поправка)

1.2. Основные параметры и размеры

1.2.1. Конструкции подразделяют на типы:

КФК - рабочая камера колодца хозяйственно-бытовой (фекальной) канализации;

КДК - то же, внутриквартальных сетей;

КЛК - то же, ливневой канализации;

КЛВ - то же, ливневой канализации, водоприемного;

КВГ - то же, водопроводных и газопроводных сетей;

КС - стеновое кольцо рабочей камеры или горловины колодца;

КО - опорное кольцо;

ПО - опорная плита;

ПД - дорожная плита;

ПН - плита днища;

ПП - плита перекрытия.

1.2.2. Форма и основные размеры конструкций колодцев должны соответствовать указанным в приложении.

В случаях, предусмотренных рабочими чертежами конкретного трубопровода, конструкции могут иметь закладные изделия, а также отверстия ниши и вырезы, отличающиеся по расположению и размерам от принятых в рабочих чертежах серий 3.003.1-1/87 и 3.900.1-14.

(Поправка)

1.2.3. Показатели расхода бетона и стали на конструкции колодцев должны соответствовать указанным в рабочих чертежах на эти конструкции.

1.2.4. Плиты перекрытий подразделяют на группы по несущей способности в зависимости от заглубления плит и нагрузки на поверхности грунта засыпки согласн

бетонные кольца для септика размеры и цены

бетонные кольца размеры и цены

Применение железобетонных изделий для строительства септиков – это эффективное решение для простой и надежной системы. Кольца ЖБИ удобны в эксплуатации и обеспечивают оптимальный подбор объема сборного сооружения. Доступная стоимость изделий и скорость монтажа сводят затраты к минимуму.

Строительство септиков

Сооружение, возведенное на основе сборного железобетона, отличается круглой формой. По типу конструкции оно может быть однокамерным или многокамерным (как правило, это 2-3 секции). Однокамерные септики целесообразно устраивать в том случае, если объем сточным вод доходит до 1м³/сутки, не более. Количество колец, требуемое на постройку, варьируется от 3 до 5. Трехкамерные септики позволяют получить более качественное очищение воды и закладываются при расходе воды свыше 10 м³, двухкамерные – до 10 м³.

Составные элементы:

  • днище – маркируется «ПН» — плита нижняя. Изделия выпускаются диаметром, соответствующим диаметру стеновых колец. Задача этого элемента – обеспечение ровного, твердого и сухого основания, что необходимо для обслуживания септика и минимизация просадки септика на плывучих грунтах;
  • рабочая часть – формируется на основе колец стеновых, опорных и доборных – маркировка «КС». Количество и размер изделий определяется проектными данными;
  • перекрытие – маркировка «ПП» — плита перекрытия. Изделие производится в соответствии с марками стеновых колец. Крышки оснащаются монтажными петлями и смотровыми отверстиями d 700 мм;
  • горловина лаза – формируется стеновыми кольцами меньшего диаметра;
  • люк – в септиках применяются бетонные, полимерные, чугунные люки.

При монтаже изделий следует проверить его на наличие таких дефектов, как сколы, трещины. Они могут возникнуть вследствие неправильной выгрузки/загрузки, транспортировки материала

Стандартная высота лаза – 1150 мм, от отметки грунта до низа плиты перекрытия. Внешняя грань крышки люка возвышается над уровнем земли на 80 мм. Изнутри конструкция отделывается цементно-песчаным водонепроницаемым раствором (1:3, в/ц 0.5) с добавкой нитрата кальция, слой штукатурного слоя принимается за 20 мм.

Круглые однокамерные септики могут быть:

  • D 1000 мм;
  • D 1500 мм;
  • D 2000 мм.

Высота рабочей части принимается за 1.8 или 2.4 м. Исходя из диаметра и высоты, определяется количество колец, которые будут задействованы в работе. Сборные элементы формируют объем цилиндра септика. Для расчета требуемого объема величина, обозначающая суточный приток сточных вод умножается трижды и принимается за основу.

бетонные кольца для септика размеры и ценыПринципы расчета объема септика:

  • согласно нормам, расход воды на одного пользователя принимается за 150 — 200 л/сутки;
  • семье, состоящей из трех человек, потребуется объем очистного сооружения, равный 1.8 м³;
  • обустройство септика большего объема продлит эксплуатационный период;
  • если в работе будут задействованы кольца d0 м, высотой 0.8 м, объем одного изделия принимается за 0.63 м³;
  • значит, при объеме стока менее 1м³, обустраивается однокамерное сооружение, состоящее из трех колец;
  • если обустраивается фильтрационный колодец, его объем должен превышать ежедневный расход воды в 12-16 р. Кольца используются более широкие и в большем количестве.

Для строительства используют сборные железобетонные изделия серии 3.900-3:

  • горловины лаза составляют стеновыми кольцами диаметром 700 мм, высотой 290 мм;
  • используется опорное кольцо опирания – для размещения люка;
  • согласно проекту, могут закладываться распределительные колодцы, диаметром 1000 мм и собирающие колодцы, диаметром 1500 мм.

Для возведения отстойника рекомендовано использовать кольца с фальцевыми замками. Готовое сооружение будет устойчиво к горизонтальному смещению

Многокамерные септики компонуются из однокамерных с устройством общей бетонной подготовки (дополнительный слой, выполняемый из бетона низкой марочной прочности).

Использование железобетонных колец

Под постройку септика используются днища, перекрытия, кольца, люки с крышками, соответствующие высокому уровню качества.

Для строительства привлекаются изделия трех типов:

  • с кольцевым замковым соединением. Каждое изделие оснащается выемками и выступами, которые обеспечивают прочную замковую связь, благодаря чему в ходе эксплуатации сооружение не смещается;
  • кольца бетонные прямые без замка. Изделия стыкуются и герметизируются цементно-песчаным раствором и металлических скоб;
  • фильтрационные кольца – бетонные кольца с перфорацией. Изделие оснащено множеством отверстий, расположенных на идентичном друг от друга расстоянии. Через них вода просачивается в почвенный слой;
  • регулировочные ЖБИ кольца предназначены для регулировки объема сооружения;
  • доборные – необходимы для регулировки высоты септика.

Преимущества использования железобетонных изделий

бетонные кольца для септика ценаОбустраивая сборные септики, можно рассчитывать на указанные преимущества:

  • более доступная стоимость по сравнению с кирпичными аналогами;
  • удобство монтажа и скорость реализации работ;
  • безопасность эксплуатации;
  • срок использования готового сооружения достигает 25 лет;
  • физическая и смотровая доступность;
  • возможность обустройства скоб спуска, технологических отверстий, переходников.

Бетонные кольца для септика: размеры и цены

В представленной таблице указаны характеристики колец ЖБИ, размеры и цены на каждое изделие.

Бетонные кольца для септика, цена и характеристики
Маркировка КС-10.9 КС -10.85 КС- 15.9 КС- 20.9 КС- 7.9 ПП-10 ПП-10 ПП-15 ПП-15
Примечание С замковым соединением Без замкового соединения Без люка С люком полимерным Без люка С люком полимерным
Стоимость, т.р 1.6 1.5 2.5 4.9 1.9 1.2 2.4 2.8 3.8
Диаметр внутренний, мм 1000 1500 2000 700 Наружный d 1200 Наружный d1200 Наружный d 1700 Наружный d 1700
Высота, мм 900 900 900 900 130 130 140 150
Толщина стенки, мм 80 90 90 70
Масса, кг 550 850 1350 366 200 240 600 680

Зная характеристики бетонных колец, размеры и цены, можно рассчитать общие затраты на возведение очистного устройства.

Если на площадке задействована техника, в качестве нижнего конструктивного элемента лучше использовать изделие с дном КДЦ, что обеспечит эффективную герметизацию

Схема очистки

После того, как сборный железобетонный септик готов, сточная вода поступает в камеры сооружения, где реализуется перегнивание органических веществ и осветление. Переработанная жидкость продвигается по трубопроводу в распределительное устройство и в колодец подземной фильтрации. Очищенная вода впитывается в грунт или в природные, естественные водоприемники.

Правила эксплуатации ж/б септиков

Готовое к использованию очистное сооружение нуждается в регулярном осмотре и профилактических мероприятиях.

Рекомендовано проводить указанные мероприятия:

  • очищение внутренних стенок от корки дважды в год – весной и осенью;
  • собственник сооружения не должен допускать, чтобы осадок и поверхность корки доходили до технологических отверстий, через которые жидкость переливается по камерам;
  • перед чисткой в сооружение прекращается подача воды;
  • отложения разбиваются на куски, которые удаляются изогнутыми вилами или сетчатым черпаком с ячейками 3-4 мм;
  • осадок отсасывается ассенизатором, диафрагмовым насосом или черпаком;
  • при необходимости проводится ремонт перекрытий, днища, стенок;
  • перед работой сооружение проветривается не менее двух часов;
  • работник должен быть оснащен поясом со страховочными веревками, электрическим фонарем.

кольца жби размеры и цены

Бетонные кольца для септика – это недорогой и эффективный способ, позволяющий соорудить локальную канализацию. Использование изделий, соответствующих стандарту, обеспечит долговечность сооружения.

Как используются жби кольца при устройстве септика показано в видео:

Книги по теме:

бетонного, метр выгребной ямы, дно из железобетона, диаметр канализационной 1500, посчитать колодец
Выбирать бетонное кольцо следует в зависимости от целей, для которых оно будет применяться Выбирать бетонное кольцо следует в зависимости от целей, для которых оно будет применяться

Правильно оборудованная система канализации – залог полноценного комфорта. Даже на небольшом дачном участке можно пользоваться всеми благами цивилизации, оборудовав на участке выгребную яму из бетонных колец разного диаметра.

Кольца для выгребной ямы: общая информация

Железобетонные кольца широко применяются для строительства канализационной системы – смотровых колодцев или выгребных ям. Использование колец считается самым простым и удобным способом обустройства системы канализации.

Кольца изготавливаются из арматуры и бетона, они весьма прочные и используются преимущественно для долговечных работ.

При выборе колец для выгребной ямы стоит учитывать количество людей, проживающих в доме

Канализационная система, оборудованная ЖБ-кольцами, надежно защищена от различных погодных условий и защищает грунтовые воды от утечки канализационных стоков.

Можно выделить два вида колец – еврокольца с замком и обычные железобетонные кольца. Второй тип колец соединяется между собой цементным раствором и железными скобами.

Преимущества использования ЖБ-колец:

  • Длительный срок эксплуатации изделия;
  • Устойчивы к нагрузкам;
  • Не пропускают влагу;
  • Простота монтажа и эксплуатации;
  • Невысокая стоимость;
  • Можно использовать для оборудования системы канализации, небольших тоннелей, линий электропередач и теплосетей;
  • Защищают от грунтовых вод.

К недостаткам можно отнести чисто технические аспекты – тяжелый вес ЖБ-колец предусматривает транспортировку в большом автомобиле, а их установка возможна лишь при использовании специальной техники.

Классификация и объем ЖБ-колец

Данные кольца изготавливаются из тяжелого бетона В25, морозоустойчивость которых F-100, водопроницаемость W4. ЖБ-кольца имеют маркировку, согласно которой можно определить классификацию кольца.

Железобетонные кольца подразделяются на сборные, доборные, с крышкой, с замком и с дном.

Вначале на маркировке указывается тип конструкции: КС – кольцо стеновое, КСД – кольцо стеновое с днищем. После типа прописывается размер кольца, первая группа цифр обозначает диаметр кольца, после дефиса – высота изделия. Например, КС-15 обозначает стеновое кольцо диаметром 1500 см.

Перед покупкой ЖБ-колец нужно проверить их на наличие трещин

При монтаже выгребной ямы на участке, прежде всего, учитывается размер будущих канализационных стоков. В зависимости от глубины сточной ямы высчитывается необходимое количество железобетонных колец и их виды.

Стандартная высота колец – 90 см, но при необходимости можно дополнить конструкцию кольцами других размеров. В зависимости от нужд выбирается и диаметр — от 70 до 200 см. Толщина бетонной стенки 7-14 см.

Прочность конструкции во многом зависит от нижнего колодезного кольца – специалисты рекомендуют устанавливать кольцо с дном. Далее идут стеновые кольца и закрывается выгребная яма крышкой с люком. Диаметр элементов септика везде должен быть одинаковым, в ином случае конструкция будет неустойчивой и возможно подтекание стоков в грунт.

Объем бетонного кольца 1 метр: нюансы постройки септиков

Однокамерный септик из железобетонных колец должен иметь дно и крышку. Такая выгребная яма считается малоэффективной, ее устанавливают чаще всего на даче.

Устанавливается стоковая яма на расстоянии не более 20 м от жилого дома. Чем дальше находится септик, тем больше труб придется прокладывать от канализации в доме до ЖБ септика. При этом минимальное расстояние до жилых построек – 5 м. При установке септика следует учитывать количество людей, которые будут пользоваться канализацией. В среднем человек использует примерно 200 л воды на канализацию за день.

При выборе колец из железобетона важно знать, сколько литров стоков сможет вместить в себя данная конструкция. Считается, что минимальный объем септика из колец – 6 кубов. Чтобы посчитать объем ЖБ-кольца нужно количество жильцов умножить на 200 л, полученную сумму умножить на 3 (промежуток времени, за который стоки перерабатываются в яме). Для получения объема кольца конечную сумму разделить на 1000. Исходя из таблиц в интернете выбрать подходящее по диаметру ЖБ-кольцо. В одном стандартном кольце 90 х 150 см помещается примерно 1,59 л воды или стоков.

Яму для бетонных колец лучше всего копать с помощью экскаватора

При монтаже септика из колец нужно помнить, что поверхность, на которую ставятся кольца, должна быть строго горизонтальная.

Если нет возможности установить нижнее кольцо с дном, можно засыпать плотный слой щебени и залить раствором цемента. Верх септика накрывается кольцом с герметично закрывающимся чугунным канализационным люком.

Выгребная яма из бетонных колец без дна: монтаж своими руками

Прежде чем приступать к укладке колец, нужно подготовить котлован глубиной 3 метра под выгребную яму. Его ширина должна быть немного больше диаметра выбранных для септика ЖБ-колец.

Вырыть яму под котлован можно самостоятельно лопатами, а можно нанять специальную технику для более быстрого выполнения работы.

Дно котлована должно быть выровнено песком, поверх которого устанавливается бетонное кольцо с дном или обычное стеновое кольцо.

Выгребную яму без дна можно устанавливать в тех местах, где нет подземных вод

Как монтировать септик из ЖБ-колец:

  1. Установить первое кольцо. Проверить, чтобы оно не клонилось в сторону.
  2. Установив следующее стеновое кольцо, засыпать пространство между септиком и ямой.
  3. Постепенно выстроить септик, не забывая проверять уровень установленных ЖБ-колец.
  4. Стыки между кольцами заделать раствором цемента с песком.
  5. С помощью перфоратора или болгарки сделать отверстия под трубы канализации. Сточная труба из дома устанавливается под небольшим углом.
  6. Если система канализации состоит из нескольких септиков, помимо трубы для отвода стоков, нужно проложить трубу, соединяющую септики. Эта труба располагается на 20-30 см ниже сточной.
  7. Чтобы стоки не попали в грунт, важно правильно выбрать гидроизоляцию. Для этого используется битумная или полимерная мастика.
  8. Завершающий этап – установка крышек на септик. После высыхания стыков можно приступать к пользованию выгребной ямы.

Септик из колец из железобетона не требует особых правил эксплуатации, однако важно вовремя чистить его и использовать специальные бактерии для лучшей переработки стоков.

Как посчитать объем кольца (видео)

Работа железобетонного септика во многом зависит от качества материалов, из которого он изготовлен. Все элементы в обязательном порядке должны иметь правильную маркировку. Соблюдая все нюансы и технологии монтажа, сточная яма прослужит довольно долго.

Оцените статью: Поделитесь с друзьями! Калькулятор размера кольца

+ Как измерить размеры кольца дома + графики

Найдите ваш или кто-то другой размер кольца в секундах. Воспользуйтесь нашим простым калькулятором размеров колец, нашим практическим руководством и конвертерами. Инструкции и советы по правильному измерению с или без кольца, а также таблица размеров и таблицы размеров конверсионных колец.

с первого взгляда

  • Как узнать свой размер кольца? Существует несколько способов: (1) с помощью струны или зубной нити для измерения, (2) с использованием существующего хорошо прилегающего кольца в качестве основы и (3) с использованием трафарета с размером кольца.Затем посмотрите номер в наших таблицах размеров колец.
  • Как тайно определить размер кольца? Как я могу получить размер моей подруги? Если вы хотите купить кольцо в подарок или для помолвки, у вас впереди непростая задача! Поскольку шаблоны и измерения слишком очевидны, вы можете измерить внутренний диаметр кольца, которое подходит.
  • Сколько стоит размер кольца? Если кольцо слишком тугое или слишком широкое, специалист может растянуть металл или усадить его с помощью машины.В случае существенного различия также возможно добавить или удалить кусок материала ленты. Стоимость от 20 до 150 долларов. Но помните: необходимость сделать кольцо шире или уже всегда сопряжена с риском. Даже самый опытный ювелир может ошибиться. Поэтому: не торопитесь и измеряйте точно. Шаблоны совсем не нужны; инструкции ниже требуют только строку и линейку.

Таблица размеров колец

Для мужчин, женщин и детей. Размер США также используется в Канаде и Мексике.

Внутренний диаметр (дюймы) Внутренняя окружность (дюймы) Размер США Размер Великобритании Размер Евро
0,458 1,44 36,5 0
0,466 1,46 37,2 ¼
0,474 1,49 37,8 ½
0.482 1,51 38,5 ¾
0,49 1,54 39,1 1
0,498 1,56 39,7
0,506 1,59 40,4 0,5
0,514 1,61 41 1
0,522 1.64 41,7 2 1,75
0,53 1,67 42,3 2,25
0,538 1,69 42,9 3
0,546 1,72 43,6 3,5
0,554 1,74 44,2 3 4,25
0.562 1,77 44,8 4,75
0,57 1,79 45,5 5,5
0,578 1,82 46 9009 3 6
0,586 1,84 46,8 4 6,75
0,594 1,87 47,4 4 7,5
0.602 1,89 48 8
0,61 1,92 48,7 8,75
0,618 1,94 49,3 5 9,25
0,626 1,97 50 10
0,634 1,99 50,6 10,5
0.642 2,02 51,2 11,25
0,65 2,04 51,9 6 11,75
0,658 2,07 52,5 12,5
0,666 2,09 53,1 13,25
0,674 2,12 53,8 6 13.75
0,682 2,14 54,4 7 14,5
0,69 2,17 55,1 15
0,698 2,19 55,7 15,75
0,706 2,22 56,3 16.25
0,714 2,24 57 8 17
0.722 2,27 57,6 17,5
0,73 2,29 58,3 18,25
0,738 2,32 58,9 19
0,746 2,34 59,5 9 19,5
0,754 2,37 60,2 20,25
0.762 2,39 60,8 20,75
0,77 2,42 61,4 21,5
0,778 2,44 62,1 10 22
0,786 2,47 62,7 10¼ 22,75
0,794 2,49 63,4 10½ 23.25
0,802 2,52 64 10¾ 24
0,81 2,54 64,6 11 24,75
0,818 2,57 65,3 11¼ 25,25
0,826 2,59 65,9 11½ 26
0,834 2,62 66,6 11¾ 26.5
0,842 2,65 67,2 12 27,25
0,85 2,67 67,8 12¼ 27,75
0,858 2,7 68,5 12½ 28,5
0,866 2,72 69,1 12¾ 29
0,874 2,75 69.7 13 29,75
0,882 2,77 70,4 13¼ 30,5
0,89 2,8 71 13½ 31
0,898 2,82 71,7 13¾ 31,75
0,906 2,85 72,3 14 32,25
0,914 2.87 72,9 14¼ 33
0,922 2,9 73,6 14½ 33,5
0,93 2,92 74,2 14¾ 34,25
0,938 2,95 74,8 15 34,75
0,946 2,97 75,5 15¼ 35,5
0.954 3 76,1 15½ 36.25
0,962 3,02 04444 76,8 15¾ 36,75
0,97 3,05 77,4 16 37,5
Калькулятор размера кольца

Используйте наш калькулятор размеров колец, чтобы легко найти правильный размер.

,
Таблица размеров колец (Великобритания, США, Япония, Германия, Франция)
Серебряные серьги-гвоздики Основные ушные шпильки Ушные куртки и двойные серьги Наборы и украшения на открытках Простые Ушные Шпильки Хрустальные серьги Кубический цирконий Опал и Полудрагоценные Ушные Шпильки Ушные манжеты и беруши Жемчужные Ушные Шпильки Шпильки и зажимы для носа Серьги-гвоздики La Crystale Тематические украшения Бали Продукты питания и сладости для животных Геометрические Вдохновляющие Океан Буквы и цифры Любовь и дружба Природа Религия Спорт и Игры Звезды, Луна и Солнце Знаки зодиака Снег Особые случаи Рождество Пасха Хэллоуин День матери День Святого Патрика День святого Валентина Коллекции Регулируемые браслеты НОВАЯ Упаковка НОВЫЕ Серебряные украшения с родиевым покрытием НОВЫЕ Стальные и модные ювелирные изделия Продажа Большая коллекция НОВЫЕ Единороги в продаже Наборы и украшения на открытках 14-каратное золото Позолоченные серебряные ювелирные изделия Полудрагоценные находки Камни Latest Designs On Sale
.

колец

кольца Чертеж

© 2004 iStockPhoto.com/ Шон Лок

Правильный размер зависит не только от пальца, но и от кольца. Широкое кольцо, вероятно, должно быть немного большего размера, чем узкое кольцо. Размер пальцев меняется даже в течение нескольких дней: в холодную погоду уже, а в жаркую - больше. Это также может повлиять на здоровье. Подобно показаниям артериального давления, наиболее точный результат достигается путем серии измерений, распределенных по дням и разным дням.

Следующие способы определения размера перечислены в порядке убывания надежности.

1. Лучше всего посетить ювелира, который, вероятно, будет использовать набор металлических датчиков пальцев, таких как те, что показаны справа. Он или она также сможет принять во внимание, какое кольцо вы собираетесь купить. В настоящее время, если предполагаемый владелец не может прийти в магазин, многие ювелиры раздают одноразовые пластиковые датчики.

Чтобы использовать набор датчиков пальцев, старайтесь постепенно уменьшать размеры, пока не достигнете размера, который просто не будет продолжаться.Затем поверните в обратном направлении, пытаясь увеличить размеры, пока не доберетесь до удобного.

2. Измерьте существующее кольцо, которое хорошо подходит. Этот метод более точен, если ширина обруча нового кольца напоминает ширину обруча.

3. ( Не рекомендуется ) Измерьте, обернув очень узкую, несколько жесткую полоску бумаги вокруг пальца. Лучшей альтернативой является пластиковая кабельная стяжка, потому что вы можете попытаться надеть ее и снять, чего нельзя сделать с бумагой.

Датчики, которые вы загружаете из Интернета и распечатываете, могут быть очень обманчивы. Между сеткой и выходным лотком принтера находится множество точек, в которых компьютер (и / или принтер) может уменьшать или увеличивать изображение.

4. ( Не рекомендуется ) Худшим способом является использование строки. Строка гибкая и принимает любую форму; кольца жесткие и почти круглые.

5. Угадай. В некоторых ситуациях это все, что вы можете сделать. Угадай, потому что кольцо легче сделать меньше, чем больше.Женские безымянные пальцы обычно берут размер США от 6 до 7. Или договоритесь с ювелиром об обмене кольца на нужный размер после того, как вы ответите на вопрос (но многие женщины не захотят отказаться от того самого кольца, которое вы предложили).

У некоторых людей пальцы постепенно сужаются от ладони к кончику пальца; им трудно сохранить кольцо.

Компетентный ювелир может изменить размер большинства колец, и изменение размера будет невидимым для невооруженного глаза. Успех зависит отчасти от того, из чего сделано кольцо.Простые золотые полосы - самые легкие кольца для изменения размера. Белое золото часто покрывали родием, возможно, под другими слоями металлов, такими как никель, под ним. Может быть очень сложно переставить кольцо, чтобы оно соответствовало оригинальному покрытию. Серебро, потому что оно часто покрыто родием, может быть проблематичным по той же причине. Платина требует очень высоких температур. Кольца из нержавеющей стали и титана трудно или невозможно изменить размер. Некоторые кольца не могут быть увеличены, потому что они содержат вставной камень, который будет напряженным и, возможно, растрескается при использовании обруча.

Техника, используемая для изменения размера кольца, частично зависит от того, насколько велико изменение. Если это только шаг ¼ или ½ (размеры США), существуют машины, которые могут фактически растягивать или сжимать ленту, при условии, что там нет камней. Кольца, поперечное сечение которых варьируется в широких пределах, не могут быть растянуты, потому что все истончения будут сосредоточены в тех частях полосы, которые уже являются самыми тонкими. Техника, часто используемая на кольцах с камнями, включает в себя машину, которая использует ролики раскатать и таким образом удлинить часть полосы без камней.Все эти методы неизбежно несколько ослабляют группу.

Если требуется большее изменение размера, хвостовик будет обрезан, а секция удалена или вставлена ​​новая секция. Это не так тревожно, как кажется. На самом деле, очень много колец изготавливаются с соединением, и ювелир откроет хвостовик в той же точке.

Чтобы увеличить кольцо, обрезается хвостовик и припаян на место кусок новой заготовки. Если размер кольца был ранее увеличен и уже имеет два соединения, ювелир удалит ранее вставленный кусок и вставит на его место новый, более длинный кусок.Таким образом, кольцо с измененным размером будет по-прежнему иметь два и только два соединения. Качество зависит от качества изготовления (насколько хорошо обрезанные концы были выровнены в плоскости, параллельны и выровнены), а также от того, насколько близко металл новой детали соответствует исходному сплаву, используемому в кольце. Большой магазин, вероятно, будет иметь больший выбор сплавов, чем маленький.

В новейшем оборудовании лазер заменяет горелку, и припой не нужен. Жара настолько интенсивна и сфокусирована, что металл плавится и течет вместе.

При подборе кольца с измененным размером внимательно осмотрите его. Он, конечно, должен быть чистым, полностью свободным от абразивов, используемых при шлифовке. Кроме того, при рассмотрении как внутренней, так и наружной поверхностей, вы просто не хотите быть в состоянии сказать, что кольцо было изменено. Это означает, что хвостовик имеет однородную, постоянную форму и цвет, и нет никаких отметин или других углублений, которые бы указывали на местоположение соединения. И это должно соответствовать. Если вы сомневаетесь в том, что указанный размер достигнут, спросите, можете ли вы проверить кольцо на конической стальной оправке ювелира.

ресурс

Советы по изменению размеров у продавца титановых колец. Обратите внимание на их предложение заменить недавно купленное кольцо другим.

Системы размеров колец

Скачайте и распечатайте диаграмму. Даже если вам не нужно выполнять преобразование между различными национальными системами определения размеров колец, диаграмма представляет собой простой способ считывания внутренней окружности и диаметра в дюймах и миллиметрах.

Чтобы преобразовать размер в одной системе в размер в другой, найдите окружность в миллиметрах подходящего размера.Затем найдите наименьший размер в системе, которую вы хотите преобразовать, с длиной окружности, по крайней мере равной первой окружности.

США, размеры колец

Квадратные размеры (например, 6¾), промежуточные между целым и половинным размерами, также используются, а иногда даже восьмые (например, 6 5/8).

Американское Кольцо Размеры
Размер Внутреннее измерение
в дюймах
Внутренние размеры
в миллиметрах
диаметр -
Ference
диам. об.
½ 0,474 1.489 12,0 37,8
1 0,490 1,539 12,4 39,1
0,506 1,590 12,9 40,4
2 0,522 1,640 13,3 41,6
0.538 1,690 13,7 42,9
3 0,554 1,740 14,1 44,2
0,570 1,779 14,5 45,5
4 0,586 1,841 14,9 46,8
0,602 1,889 15,3994 48.0
5 0,618 1,942 15,7 49,3
0,634 1,992 16,1 50,6
6 0,650 2,042 16,5 51,9
0,666 2,092 16,9 53,1
7 0,682 2.143 17,3 54,4
0,698 2,193 17,7 55,7
8 0,714 2,243 18,1 57,0
0,730 2,293 18,5 58,2
9 0,746 2,334 18,9 59,5
0.762 2,339 19,4 60,8
10 0,778 2,444 19,8 62,1
10½ 0,794 2,449 20,2 63,3
11 0,810 2,545 20,6 64,6
11½ 0,826 2,595 21,0 65.9
12 0,842 2,645 21,4 67,2
12½ 0,858 2,695 21,8 68,5
13 0,874 2,746 22,2 69,7
13½ 0,890 2,796 22,6 71,0

Происхождение американских размеров колец неизвестно.Патент США на кольцевой манометр, выданный Ф. Э. Аллену 3 февраля 1874 года, показывает размеры колец от 1 до 13 с размерами четверти, поэтому к тому времени система использовалась. В 1920-х годах Национальное бюро стандартов провело опрос по использованию кольцевых манометров на общенациональной выборке ювелиров и обнаружило, что одинаковые номера размеров используются для разных измерений. Это, кажется, все еще имеет место.

Стр. 39.

британские размеры кольца

Похоже, что в ранней британской шкале были ступени диаметром 1/64 дюйма, но в британском стандарте 1949 года ступени были равны 0Диаметр 0155 дюймов (1/64 дюйма равен 0,015625 дюйма). Некоторые источники говорят, что масштаб начинается с 0 = внутренний диаметр 0,4595 дюйма.

Новый стандарт был выпущен в 1987 году. Он сохранил названия размеров, но в остальном был более европейским: миллиметры вместо дюймов и окружность, а не диаметр. Каждый шаг увеличивается на 1,25 мм. Наибольшая разница между старыми и новыми весами составляет 0,0051 дюйма, что незначительно.

Британские Кольцевые Размеры
BS6820: 1987 BS1283: 1945 (устарело)
Размер Внутри
, диаметр
Внутри
окружности
Внутри
, диаметр
Внутри
окружности
дюймов мм дюймов мм дюймов мм дюймов мм
А 0.4699 11,94 1,476 37,500 0,4750 12,065 1.493 37,9
0,4778 12,14 1,501 38,125 0,4828 12,263 1,517 38,5
B 0,4856 12,33 1,526 38,750 0,4905 12,459 1.541 39,1
0,4934 12,53 1,550 39,375 0,4983 12,657 1,566 39,8
С 0,5013 12,73 1,575 40.000 0,5060 12,852 1,590 40,4
0,5091 12,93 1.599 40,625 0,5138 13,051 1,614 41,0
D 0,5169 13,13 1,624 41,250 0,5215 13,246 1,639 41,6
0,5248 13,33 1,664 41,875 0,5293 13,444 1,666 42,2
E 0.5326 13,53 1,667 42,500 0,5370 13,640 1,668 42,9
0,5404 13,73 1,698 43,125 0,5448 13,838 1,712 43,5
F 0,5483 13,93 1,722 43,750 0,5525 14,034 1.736 44,1
0,5561 14,13 1,747 44,375 0,5603 14,232 1,761 44,7
G 0,5639 14,32 1,777 45.000 0,5680 14,427 1,778 45,3
0,5718 14,52 1.796 45,625 0,5758 14,625 1,880 45,9
Н 0,5796 14,72 1,821 46.250 0,5835 14,821 1,834 46,6
0,5874 14,92 1,845 46,875 0,5913 15.019 1,858 47,2
I 0.5953 15.12 1,870 47,500 0,5990 15,215 1,888 47,8
0,6031 15,32 1,895 48,125 0,6068
.Руководство по размеру кольца

| Таблица размеров британских колец

Покупка обручального кольца или обручального кольца станет одной из самых важных покупок в вашей жизни, поэтому важно убедиться, что вы найдете идеальную подгонку. Это руководство по размеру колец предлагает полезные советы по поиску размера колец с легкостью.

Зайдя в один из наших магазинов, вы сможете измерить размер пальца - это самый точный способ определить размер вашего кольца, но если вам нужно узнать не выходя из дома, мы здесь, чтобы помочь с этими полезными советами.

  • Таблица размеров британских колец

    UK Таблица размеров колец

    Размер кольца Окружность (мм) Размер кольца Окружность (мм) Размер кольца Окружность (мм)
    A 37.8 J 48,7 S 60,2
    B 39,1 К 50.0 Т 61,4
    C 40,4 L 51,2 U 62.7
    D 41,7 М 52,5 В 64,0
    E 42.9 N 53,8 Вт 65,3
    F 44,2 O 55.1 X 66,6
    G 45,5 P 56,3 Y 67.8
    H 46,8 Q 57,6 Z 68,5
    I 48.0 R 58,9
    Размер кольца Окружность (мм) Размер кольца Окружность (мм)
    A 37.8 N 53,8
    B 39,1 O 55,1
    C 40.4 P 56,3
    D 41,7 Q 57,6
    E 42.9 R 58,9
    F 44,2 S 60,2
    G 45.5 Т 61,4
    H 46,8 U 62,7
    I 48.0 В 64,0
    J 48,7 Вт 65,3
    К 50.0 X 66,6
    L 51,2 Y 67,8
    М 52.5 Z 68,5

    Используя рулетку и приведенную выше таблицу измерений в Великобритании, узнайте размер вашего кольца (в мм) из дома. Измерьте размер окружности кольца вокруг безымянного пальца на левой руке.

  • Преобразование размера кольца из Великобритании в США

    Преобразование размера кольца Великобритании в США

    Великобритания США и Канада Великобритания США и Канада Великобритания США и Канада
    A 1/2 К 5 1/4 S 1/2 9 1/4
    B 1 К 1/2 5 1/2 - 9 1/2
    C 1 1/2 L 5 3/4 Т 9 3/4
    D 2 L 1/2 6 T 1/2 10
    D 1/2 2 1/4 М 6 1/4 U 10 1/4
    E 2 1/2 M 1/2 6 1/2 U 1/2 10 1/2
    E 1/2 2 3/4 N 6 3/4 В 10 3/4
    F 3 O 7 V 1/2 11
    F 1/2 3 1/4 O 1/2 7 1/4 Вт 11 1/4
    G 3 1/2 P 7 1/2 Вт 1/2 11 1/2
    G 1/2 3 3/4 P 1/2 7 3/4 X 11 3/4
    H 4 Q 8 Y 12
    H 1/2 4 1/4 Q 1/2 8 1/4 Y 1/2 12 1/4
    I 4 1/2 R 8 1/2 Z 12 1/2
    J 4 3/4 R 1/2 8 3/4 Z 1/2 12 3/4
    J 1/2 5 S 9 - 13

    Получите правильный размер кольца и используйте нашу таблицу размеров колец в Великобритании и США, чтобы узнать размер кольца в США.

  • Преобразование размера кольца из Великобритании в ЕС

    Преобразование размера кольца Великобритании в ЕС

    Великобритания EU Великобритания EU Великобритания EU
    A К 49 5/8 S 1/2 60 1/4
    B К 1/2 50 1/4 Т 60 7/8
    C 40 1/2 L 50 7/8 T 1/2 61 1/2
    D 41 1/2 L 1/2 51 1/2 U 62 1/8
    D 1/2 42 1/8 М 52 1/8 U 1/2 62 3/4
    E 42 3/4 M 1/2 52 3/4 В 63 3/8
    E 1/2 43 3/8 N 53 3/8 V 1/2 63 3/8
    F 44 O 54 5/8 Вт 64 5/8
    F 1/2 44 5/8 O 1/2 55 1/2 Вт 1/2 65 1/4
    G 45 1/4 P 55 7/8 X 65 7/8
    G 1/2 45 7/8 P 1/2 56 3/4 Y 67 1/8
    H 46 1/2 Q 57 1/8 Y 1/2
    H 1/2 Q 1/2 58 Z 67 3/4
    I 47 1/8 R 58 3/8 Z 1/2 68 3/8
    J 48 3/8 R 1/2 59
    J 1/2 49 S 59 5/8

    Используйте нашу европейскую таблицу размеров колец в Великобритании, чтобы с уверенностью определить размер вашего кольца или подходящий размер для вашего любимого человека.

Ring Size Guide

Как измерить размер кольца дома

Мы создали загружаемый инструмент для определения размера кольца, чтобы упростить поиск идеального размера кольца - просто следуйте этим простым шагам!

  1. Загрузите и распечатайте наш кольцевой калибратор на бумаге формата А4
  2. Резать вокруг инструмента для калибровки
  3. Поместите инструмент вокруг пальца
  4. Протяните конец через прорезь
  5. Потяните, чтобы плотно прилегать к пальцу.
  6. Убедитесь, что он скользит по суставу.
  7. Найдите букву, на которую указывает стрелка, и раскройте размер вашего кольца
  8. Помните, что для большей ширины полосы необходим больший размер

Обратите внимание, что это только руководство и не будет учитываться стиль кольца.

Скачать руководство по размеру кольца

Как найти свой размер кольца

Как измерить размер британского кольца в секрете

Хотите знать, как измерить размер кольца в совершенно секретном стиле? Эти полезные советы будут вашим руководством. Вот как найти размер их кольца и сделать его самым незабываемым сюрпризом в их жизни ...

1.
Примерить для размера

Возьмите одно из их колец и наденьте его на безымянный палец.Сделайте небольшую отметку с помощью ручки, чтобы кольцо было на вашем пальце, и покажите это одному из наших дружественных экспертов в магазине.

2.
Get Creative

Почему бы не проявить креативность и купить Play-Doh. Осторожно нажмите на кольцо одного из ваших близких и отнесите его в магазин Бивербрукс, чтобы один из наших экспертов проверил размер. Не забудьте почистить кольцо после этого, и будьте осторожны, чтобы не получить плетение в оправе или алмаз.

НАЙДИТЕ СВОЙ БЛИЖАЙШИЙ МАГАЗИН

3.
завязывая узел

Подождите, пока они крепко заснут, завяжите кусок веревки вокруг пальца и сделайте небольшой узелок. Просто постарайся не разбудить их, и все готово.

4.
Tell A Fib

Только один раз, скажите немного белой лжи и представьте, что вы рассматриваете члена семьи с тем кольцом, которое им нравится.Возьмите с собой любимого человека, затем попросите его примерить его по размеру, чтобы «посмотреть, как он выглядит». Просто не забывайте прислушиваться к их размеру.

5.
что-то заимствовано

Если вы знаете, что ваш любимый человек не пропустит кольцо, которое они часто носят в течение одного дня, просто отнесите его в магазин Бивербрукс, чтобы он был по размеру и украдкой положил его обратно, прежде чем он успеет заметить.

Полезные советы по калибровке колец

Когда вы узнаете свой размер кольца, не забудьте эти полезные советы.

1.
Избегайте измерения для кольца, когда вам холодно, так как ваши пальцы будут в два раза меньше.

2.
Вечер - лучшее время дня, чтобы измерить ваши пальцы, так как именно в это время они достигают максимума.

3.
Измерьте палец как минимум 3 раза, чтобы обеспечить правильное считывание размера.

4. Кольца
с более широкими полосами будут немного плотнее, поэтому вам может потребоваться увеличить размер.

все еще не уверены?

Если вам нужна дополнительная помощь или содействие, позвоните в любой из наших магазинов Beaverbrooks или свяжитесь с нашей службой поддержки клиентов, которая с радостью проконсультирует вас. Мы также рады предложить бесплатную 30-дневную политику возврата для возвратов и обменов, если вам нужно сменить кольцо на другой размер или стиль, если кольцо не надето.

,
