U блоки газобетон – размеры и способы изготовления своими руками

Содержание

размеры и способы изготовления своими руками

При строительстве дома из газобетона во время монтажа некоторых узлов возникает необходимость в использовании блоков нестандартной конфигурации. В частности это касается процесса устройства дверных и оконных проемов, а также армопоясов первого и второго этажей, где элементы специфичной формы существенно облегчают работу. Здесь и находят свое применение U-образные блоки из газобетона.

Использование газобетона в строительстве – первый шаг на пути к энергоэффективному дому

При своей форме У-образный газобетонный блок не лишен всех преимуществ, типичных для газобетона:

  • прочность и долговечность, достигаемые автоклавной обработкой;
  • легкость, возникающая благодаря сотням тысяч воздушных ячеек, пронизывающих структуру материала;
  • негорючесть и отсутствие токсичных испарений при критическом повышении температуры;
  • высокий показатель теплоизоляции, обеспечиваемый пористостью материала;
  • экологическая безопасность, благодаря использованию натуральных ингредиентов, таких как вода, песок, цемент и известь;
  • идеальная геометрия каждого блока, позволяющая делать стыки между элементами максимально тонкими;
  • отличная звукоизоляция за счет способности пористого материала к поглощению энергии звуковой волны;
  • низкий показатель водопроницаемости по причине замкнутости пор.

В своей совокупности преимущества газосиликата обеспечивают ему лидерство на рынке высокоэффективных строительных материалов.

Сложная конфигурация не в ущерб универсальности

U-образный газобетонный блок многофункционален в своем применении. Они могут быть использованы в качестве несъемной опалубки при изготовлении армированных перемычек и сооружения ребер жесткости в следующих целях:

  • Возведение перемычек над дверными и оконными проемами.
  • Устройство монолитного пояса жесткости:
    • заливка опоры для мауэрлатов и стропил;
    • база для опирания сборных железобетонных плит.
  • Производство прочих перемычек сборного или сборно-монолитного типа.

Справка

Данное конструктивное решение было создано для облегчения возведения здания без трудоемкой подгонки под основной стеновой материал. По этой причине они выпускаются в нескольких размерах, идентичных стандартным показателям рядового материала.

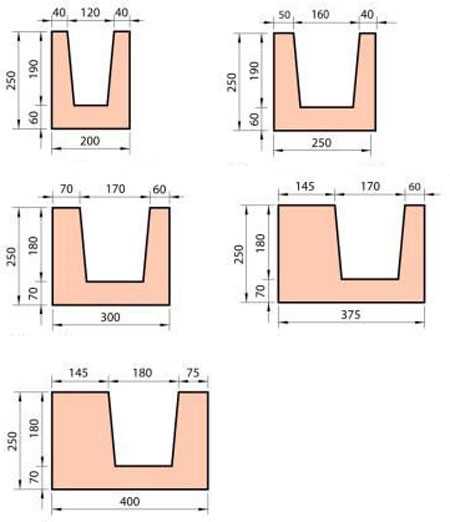

Размеры U-блоков

Такое разнообразие позволяет собрать идеальный «конструктор» с безупречными сопряжениями во всех плоскостях.

Нюансы формата, специфика работы с материалом особой конфигурации

Не существует строительного материала без недостатков, и даже идеальный с виду продукт может таить в себе скрытый изъян. Блокам U-образной формы нельзя приписать категоричный перечень слабых мест, скорее это будут нюансы выбора и работы с материалом:

  • дороговизна в сравнении со стандартным стеновым элементом;
  • необходимость штучной покупки;
  • дефицит продукта в «высокий» строительный сезон;
  • более высокая теплопроводность по сравнению со стеновым материалом.

Практически все эти проблемы решаются тщательным планированием на этапе расчета материала под готовый проект. Но если процесс стройки уже запущен, а блоков необходимой конфигурации нет в наличии, то данную проблему можно решить несколькими способами.

U-блок своими руками — способы изготовления

Если сроки поджимают, а нужной конфигурации нет в наличии, или просто хочется сэкономить деньги, при этом потратив время и силы, то можно реализовать необходимые стеновые конструкции без применения готовой формы. Здесь есть два варианта:

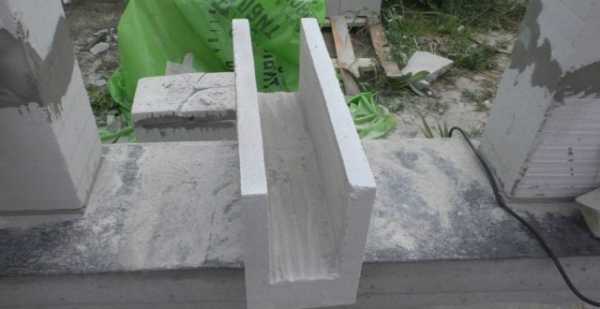

Формование классического рядового блока

Для этого потребуется много усилий и наличие специального инструмента. Последовательность действий следующая:

  • разметка согласно требуемым размерам, исходя из толщины стены;
  • выполнение 2-х основных пропилов, определяющих толщину стенок;
  • произведение нескольких вспомогательных пропилов или высверливаний для удобства обработки;
  • извлечение внутренней части при помощи молотка каменщика и его окончательная формовка.

Важно!

Такой метод позволяет собственноручно изготовить элемент с любыми требуемыми параметрами.

Например, можно увеличить ширину внешней стенки для улучшения показателей теплопроводности.

Изготовление такого блока своими силами хорошо демонстрирует следующее видео:

Применение электроинструмента для резки газобетона заметно ускоряет процесс:

При использовании данного варианта не избежать потерь материала. Также для работы с хрупким газосиликатом потребуется навык, который ещё придется наработать.

Сборка U-формы из нескольких блоков различной толщины

Принцип работы также прост и может быть реализован с минимальными физическими и денежными затратами. Это выкладка по месту на клей стенок будущего элемента из блоков малой толщины, рассчитанной исходя из ширины стены. Взгляните на предложенную схему:

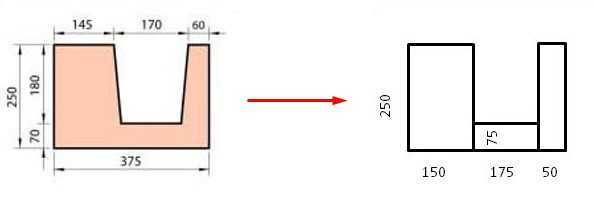

Так, например, для изготовления U-образных блоков толщиной 375 мм потребуются обычные блоки толщиной  150 мм, 75 мм и 50 мм. Сборка происходит по месту в следующем порядке:

  1. Сначала с наружной стороны стены укладываем на клей обычным способом блоки толщиной 150 мм.
  2. Далее блоки толщиной 75 мм отпиливаем по высоте 175 мм и монтируем на клей лежа. Это будет дно U- образного блока. Одной стороной этот блок приклеивается на нижний блок. Другой стороной — к блоку толщиной 150 мм.
  3. Теперь нам нужно приклеить блоки толщиной 50 мм с внутренней стороны стены.

Когда клей схватится, мы получим прочную конструкцию, не уступающую по крепости оригинальным U-блокам.

Главное преимущество такой замены в быстроте и простоте изготовления, ведь достаточно будет сделать лишь 1 пропил с помощью ножовки по газобетону без последующего формования. И собрать конструкцию на клей.

В целом, использование U-блока при строительстве из газобетона актуально и оправдано. Данная форма применима как для изготовления ограждающих конструкций, так и для использования в качестве несъемной опалубки. А идеальное примыкание ко всем используемым элементам сводит к минимуму наличие мостиков холода в доме, а значит гарантирует постройку теплого и комфортного дома.

Мы старались написать лучшую статью. Если понравилось — пожалуйста, поделитесь ею с друзьями или оставьте ниже свой комментарий. Спасибо!

Отличная статья 7

izbloka.com

Газобетонные U-блоки: область применения, особенности, размеры

Дата: 24 ноября 2018

Просмотров: 3414

Коментариев: 0

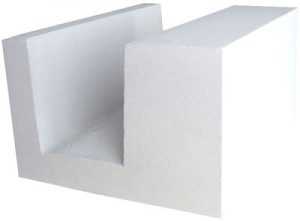

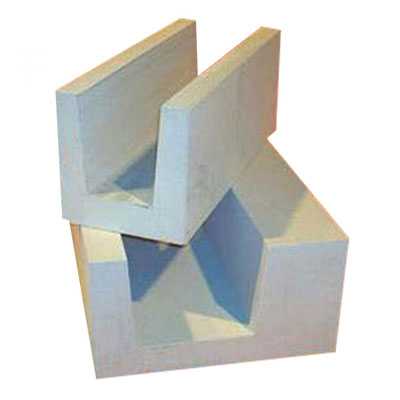

U-образные блоки из газобетона


Значительно облегчается выполнение серьезных строительных задач, если применять U блоки из газобетона. По своей форме они напоминают лоток и производятся из насыщенного порами газового бетона плотностью от 375 до 450 килограмм на метр кубический.

С применением газосиликатных композитов, имеющих U-образный профиль, можно сформировать стационарную опалубку при изготовлении балок, монолитных перемычек, а также выполнить ряд ответственных строительных задач. Особенностью различных типоразмеров изделий является постоянная длина, равная 0,5 м, возможность выбора необходимой ширины и высоты в зависимости от поставленных задач.

Познакомимся более детально с профильными газоблоками, рассмотрим их преимущества, область использования, особенности применения для выполнения различных строительных задач.

Лотковые u блоки из газобетона могут играть роль опалубки, а также дают возможность производить перемычки сборного типа

Область использования

Оригинальная конструкция профильных газобетонных композитов позволяет их применять для выполнения следующих строительных задач:

  • Создания стационарной опалубки.
  • Формирования монолитных перемычек для проемов.
  • Устройства пояса усиления, представляющего цельную конструкцию с повышенной жесткостью.
  • Выполнения опорных конструкций для кровли, мауэрлатов, балок, стропильных элементов.

Процесс изготовления

Газобетонный блок, имеющий профильную форму, изготавливается по современной технологии с использованием следующих ингредиентов:

  • мелкозернистого песка кварца;
  • портландцемента марки М400;
  • алюминиевого наполнителя.

Пудра алюминия, реагируя с водой, в процессе реакции способствует активному выделению газа, который формируют полости в композите. Пористая структура газосиликата повышает его теплоемкость. Полученные изделия представляют собой искусственным образом произведенный камень, массив которого характеризуется полами малого диаметра.

Качество продукции характеризуется равномерностью распределения полостей в массиве, их количеством. Отличительной чертой технологического процесса изготовления газобетонных профильных изделий является то, что они производятся в промышленных условиях автоклавным методом. Этот нюанс отличает их от пеноблоков, полученных путем вспенивания обычной бетонной смеси в условиях строительной площадки.

Простая установка. Небольшая удельная масса материала (при хороших прочностных свойствах), дает возможность экономить деньги

Автоклавный метод получения газоблоков, имеющих U-образную форму, позволяет получать изделия, пользующиеся популярностью при строительстве зданий.

Заказывая или приобретая газобетон U -образной формы, обратите внимание на его цвет. Серая окраска свидетельствует о том, что блоки изготовлены из вспененного бетона. Газосиликаты автоклавного твердения имеют белый цвет, производятся только промышленным методом.

В процессе их изготовления осуществляется лабораторный контроль качества продукции, что позволяет застройщикам приобретать качественные газосиликаты, обладающие заданными эксплуатационными характеристиками. При использовании такой продукции не возникнет проблем.

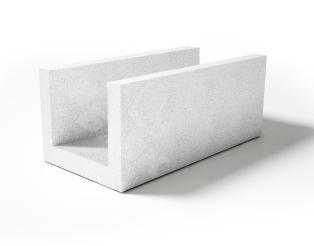

Размеры и особенности конструкции

Ширина блоков соответствует толщине стандартной кладки. Конструкция отличается утолщенной боковой стенкой, которую располагают с внешней стороны строения.

Типоразмерный ряд представлен блоками, габаритные размеры которых составляют:

  • длина 0,5 м, которая постоянна для всех видов профилей;
  • ширина 0,2, 0,25, 0,288, 0,3, 0,365, 0,375, 0,4 м;
  • высота 0,2 и 0, 25 м;
  • размер верхней части утолщенной стенки 70 и 145 мм.

Точные габариты (типоразмеры), согласно озвученным в стандартах параметрам

Специфика применения

Кладка производится с использованием специального клеящего состава. Усиление конструкции осуществляется размещением прутков арматуры внутри полости и последующей заливкой пространства тяжелым бетоном. Диаметр арматуры и марка бетона зависят от нагрузки, которую должна воспринимать конструкция. При заполнении полостей бетон заливается до верхнего уровня изделия. Профильные U-образные блоки из газобетона после застывания формируют цельный желоб необходимого размера.

Установку панели, балок и других строительных элементов на газобетонные профильные блоки можно производить после достижения бетоном необходимой прочности. Опирать необходимо на поверхность бетона, а не на края изделий. При установке обеспечьте ширину опорной поверхности не менее 200 миллиметров.

Газобетон, из которого изготовлены изделия, выполняет функцию утепленной опалубки. Несущая способность монолитной конструкции с применением газонаполненных композитов составляет более 2500 килограмм на метр.

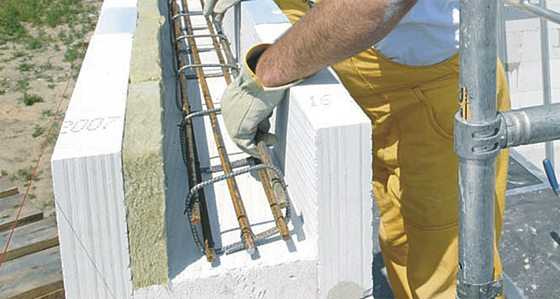

При необходимости обеспечения повышенных теплоизоляционных характеристик конструкции, внутри полости размещается дополнительный вкладыш из пенопласта, пенополистирола, способствующих повышению эффективности утепления. Этот технологический прием позволяет полностью исключить перемычки, передающие холод, значительно снизить тепловые потери.

Их ширина точно совпадает с аналогичными параметрами обычных (рядовых) газобетонных блоков

Преимущества изделий

Предлагаемые в широком ассортименте U блоки из газобетона обладают множеством положительных моментов, главным из которых являются:

  • Идеально гладкая поверхность.
  • Точные геометрические размеры.
  • Небольшая масса.
  • Повышенная устойчивость к отрицательной температуре.
  • Пожаробезопасность.
  • Простота установки.
  • Длительный срок эксплуатации.
  • Экологическая чистота.
  • Высокий коэффициент тепловой изоляции.
  • Стандартизированный ряд габаритных размеров, позволяющих вписать изделия в любую кладку.

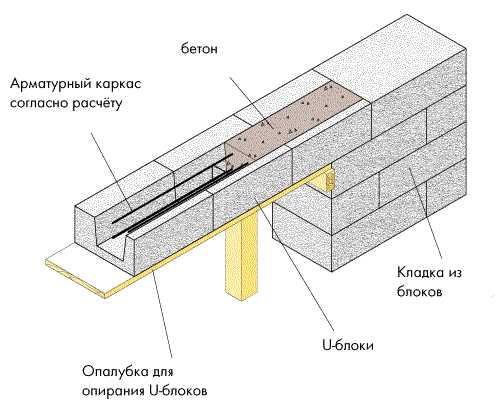

Использование для перемычек

При необходимости изготовления для строительства перемычек, основой которых является газобетон профильный формы, их формирование осуществляется двумя способами:

  • блоки располагаются на горизонтальной поверхности строительной площадки, заливаются раствором бетона и после его отвердевания поднимаются на необходимое место с помощью грузоподъемных приспособлений. Основание для выполнения работ должно быть устойчивым, обратите на это внимание;

  • изделия укладываются в предварительно выполненное над проемом окна или двери деревянное основание, представляющее собой брус и боковые стенки, формирующие опалубку. В полости размещается арматурный пруток, заливается бетонный раствор. После достижения бетоном необходимой твердости опалубка демонтируется.

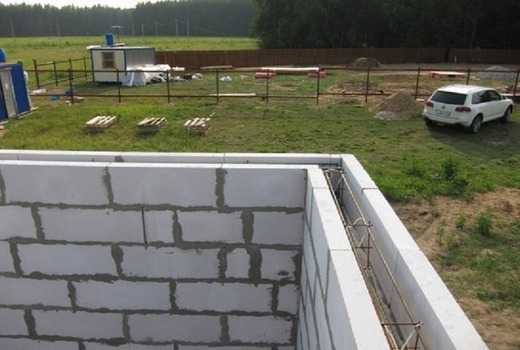

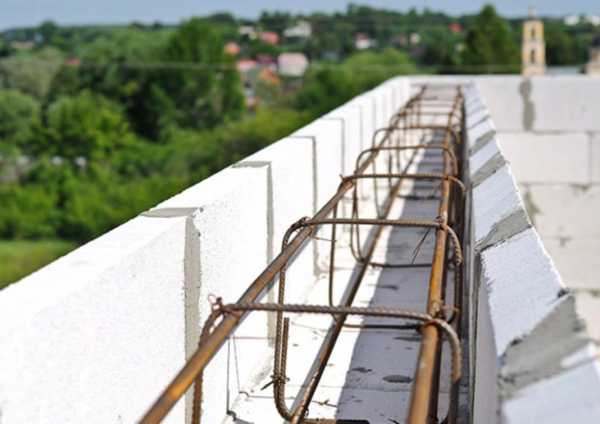

Применение для армопоясов и мансардных перекрытий

Перекрытие мансардных строений в зданиях, выполненных из газоблоков, специалисты советуют опирать на профильные блоки, установленные в заключительном ряду кладки. Надежные U-образные блоки из газобетона равномерно распределяют усилия, передающиеся мансардной конструкцией или перекрытием здания, на газобетонные стены. Устанавливая последний ряд газобетонной кладки, обеспечьте опорную поверхность на стену не менее 200 миллиметров.

Устанавливая заключительный ряд профильного газобетона, соблюдайте следующую последовательность операций:

  • Установите на клеевую основу или тонкий слой цементного раствора У-образные изделия, проклеив их стыки, обеспечив необходимую площадь контакта с плоскостью стены.
  • Подготовьте каркас усиления, разместив продольно прутки арматуры, скрепив их скобами с помощью вязальной проволоки.
  • Уложите в желоб предварительно подготовленный арматурный каркас, обеспечив равное расстояние до основания изделия и его верхнего уровня. Обратите внимание, что размещение каркаса в блоке должно выполняться так, чтобы большее количество арматурных стержней располагалось в нижней части каркаса.

Газобетонные u блоки образуют защиту от тепловых потерь, а также пресекают создание «мостиков холода»

  • Установите распорки, обеспечивающие неподвижность стальной конструкции при заливке бетонного раствора.
  • Увлажните внутреннюю полость блоков до заполнения бетоном.
  • Залейте раствором, удалите воздушные полости с помощью кельмы или арматуры.
  • Спланируйте поверхность бетонного состава на одном уровне с верхней плоскостью блока.

Способ поставки

Изделия поставляются на поддонах в количестве от 36 до 60 единиц на каждом. В частности, композиты размером 500х200х250 поставляются в количестве 50 штук на поддоне и позволяют сформировать площадь стены объемом 4 метра кубических.

Заключение

Применение газобетонных профильных блоков поможет сократить время строительства, создать надежную конструкцию, обладающую высокими теплоизоляционными характеристиками и прочностью.

Материал статьи поможет частным застройщикам и специалистам по строительству расширить область использования газобетонных композитов, номенклатура которых значительно возросла за счёт профильных конструкций, имеющих широкое применение.

Originally posted 2016-12-27 13:39:09.

pobetony.ru

U образные блоки из газобетона: технические характеристики, установка

Монтаж определенных узлов во время строительства объекта из газобетонного материала предполагает использование камней нестандартной формы. В первую очередь это относится к обустройству проемов для оконных и дверных конструкций, армопояса, где U-образные блоки из газобетона значительно упростят рабочий процесс. Профильными изделиями легко устроить надежную перемычку, изготовить стационарную опалубочную конструкцию, создать мощный контур. Именно здесь лучше всего пригодятся у-блоки из газобетона.

Область применения u-образных блоков из газобетона

Данный вид строительного материала применяется при решении сложных задач.

Из него сооружают опалубку, изготавливают надежные проемные перемычки. Кроме того, u-газоблок используется при устройстве силовых поясов, формировании опор, на которые будет устанавливаться стропильная система, строительстве армопояса, усиливающего стену.

Своим поперечным сечением блок напоминает лоток. Когда в желобную часть закладываются металлические прутья, объединяющие блочные камни в единый контур, заливается раствор, то массив бетона, постепенно затвердевая, набирает эксплуатационную прочность.

Силовой пояс предназначен для равномерного распределения нагрузки, воздействующей на проемные участки и стены.

Следует отметить, что после заливки такого пояса жесткость коробки сооружения существенно увеличивается.

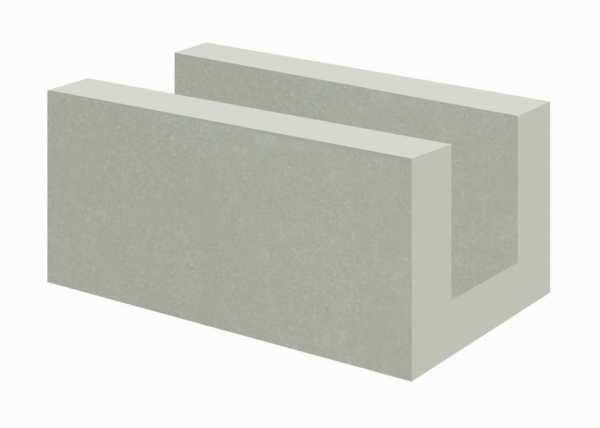

Технические характеристики и размеры

Основной особенностью конструкции является полость продольного типа, своей формой схожая с лотком. Длина разных типоразмеров блочного изделия составляет пятьдесят сантиметров.

Габариты материала следующие:

  • ширина – 20, 25, 28.8, 30, 36.5, 37.5, 40 см;
  • высота – 20 и 25 см;
  • толщина стен в верхней лотковой части – 7 и 14.5 см.

Стандартами предусмотрено изготовление типоразмерных рядов изделия по указанным параметрам.

Особенности установки u-блоков

При укладке применяется специальный клеевой состав. Конструкцию армируют металлическими прутьями, расположенными внутри желобной части, заливают бетоном. Марка бетонного раствора и размеры прутьев определяют по величине действующей нагрузки. Заполняется полость блока до верхнего края.

Как перемычки

Если возникает необходимость устроить перемычку, в основу которой закладывается профильный газобетонный блок, выполнить это можно двумя способами:

  • блочный материал располагается горизонтально, заливается бетоном. Когда растворная масса застынет, перемычку поднимают на предназначенное для нее место, используя специальную технику.
  • u-блоки из газобетона выкладываются в устроенную над проемом опалубочную основу из древесины. В полость закладывается арматура, заливается бетонная масса. Опалубку можно демонтировать, когда бетон наберет достаточную прочность.

При работе обратите внимание на ровность и устойчивость основания, на котором заливаете перемычку.

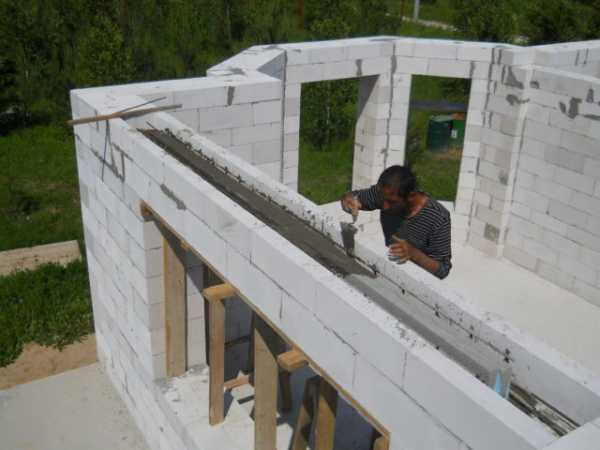

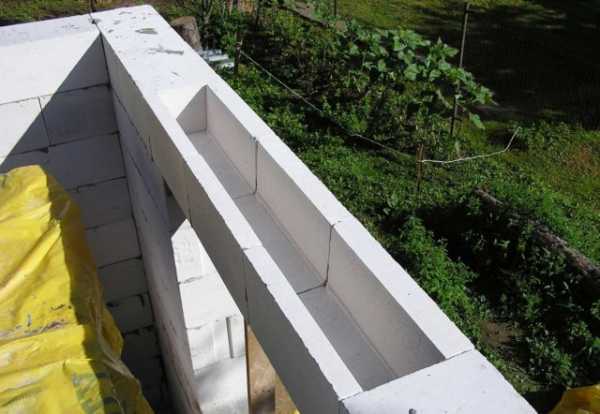

Армопояс

Мансардные перекрытия в объектах, возведенных из газоблочного материала, рекомендуют опирать на камни профильной формы, которые устанавливаются в последнем кладочном ряду. Газобетонные у-образные блоки равномерно распределят нагрузку, передающуюся мансардой или плитами перекрытия на стены.

При установке последнего ряда обеспечивается опорная поверхность на стены, составляющая не менее двадцати сантиметров.

Выставляя последний ряд, работы ведите в следующей последовательности:

  • блоки поставьте на клей или цементный раствор, проклеивая стыки и создавая необходимую для контакта со стеной площадь поверхности;
  • приготовьте усиливающий каркас из продольно уложенных стальных прутьев, соединенных вязальной проволокой;
  • заложите каркасную основу в желоб. При этом следите, чтобы большее количество прутьев было расположено в нижней каркасной части;
  • зафиксируйте каркас распорками, увлажните блочные стенки внутри желоба;
  • залейте бетонный раствор, удалите пузырьки воздуха;
  • разровняйте поверхность раствора по уровню блочной плоскости.

U-блок из газобетона своими руками

Когда «горят» сроки, а материала необходимой формы под рукой нет, или есть необходимость в экономии денежных средств, то возможно изготовить u-образный газоблок самостоятельно. Для этого существует два способа:

  1. Формуют классический блок. Для этого необходим специальный инструмент. Сначала по нужным размерам выполняется разметка, после чего проделывают пару основных пропилов, намечая толщину стен. Теперь остается выполнить вспомогательные пропилы либо высверливания, чтобы удобней было извлекать внутренние части. Данный способ позволяет изготовить блок по любым нужным размерам. К примеру, увеличивают толщину наружной стенки, чтобы улучшить теплопроводные качества. Способ подразумевает потерю стандартных блоков и наличие определенных рабочих навыков.
  2. У-газоблок можно собрать из нескольких элементов, отличающихся по толщине. Работа простая, выполняется с минимальными трудозатратами и финансовыми расходами. Просто по месту выкладывают стенки будущего блока, соединяя их клеевым раствором.

Применение газобетонных u-блоков считается актуальным и оправданным. Такая форма применяется не только для изготовления конструкций ограждающего типа, но и для обустройства несъемных опалубочных элементов.

Идеальность примыканий минимизирует появления «мостиков холода», гарантируя комфортный микроклимат внутри помещения.

Преимущества и недостатки

Как сделать у-блок из газобетона своими руками, мы разобрались. Теперь рассмотрим достоинства этого материала:

  • легкость выполнения монтажных работ. Небольшой удельный вес блоков и хорошие показатели по прочности позволяют сэкономить деньги, не используя специальную подъемную технику. Перемычки из газобетона можно изготавливать ручным способом;
  • точные геометрические параметры. Различные виды блоком применяются с учетом требуемой толщины стен. Ширина газобетонных u-блоков равна аналогичному значению стандартного камня;

  • несущие конструкции и встроенные элементы получаются однородными. Материал, используемый для возведения стен и заливки перемычек, является одинаковым. Такое обстоятельство ускоряет и облегчает процесс отделочных работ;
  • блоки представляют собой материал, отлично сохраняющий тепловую энергию.

Следует добавить, что материал считается экологически чистым, противостоит колебаниям температурного режима и воздействию открытого пламени, отличается продолжительным эксплуатационным периодом.

Кроме этих положительных качеств имеются и негативные моменты:

  • при заливке перемычки на строительной площадке необходимо выжидать не менее четырех недель, чтобы бетон набрал прочность. Только после этого переходят к монтажным работам;
  • если камень изготовлен неавтоклавным способом, то подготовить из него u-образный элемент будет затруднительно из-за его хрупкости.

Алгоритм производства и приобретения блоков

Технология изготовления такова:

  • смешивают цементный материал, речной песок и негашеную известь в определенных пропорциях;
  • доливают воду, засыпают алюминиевую пудру;
  • полученный состав раскладывается в формы;
  • во время газообразования сырье увеличивается в объемах;
  • готовые изделия направляются в автоклавную установку, где выполняется их обработка под воздействием высокого давления и температурного режима;
  • продукцию извлекают из форм, укладывают на поддоны и укрывают полиэтиленовой пленкой.

Удобство заключается в том, что блок можно укладывать на любую сторону.

Данный производственный процесс возможен только в заводских условиях, когда есть нужное оборудование и контроль качества каждого рабочего этапа.

При покупке блоков следует обратить внимание на определенные моменты:

  • оттенок камня. Продукция должна быть белого цвета. Это означает, что изготавливалась она автоклавным способом. Если блок серый, значит, заливали его непосредственно на месте проведения строительных работ;

  • документы, подтверждающие качество. С их помощью можно удостовериться, что вам предлагается хороший материал. При работе с ним никогда не возникнут непредвиденные сложности.

Заключение

С помощью профильных блоков появляется возможность существенно сократить сроки выполнения работ. Такой материал поможет в решении многих задач.

betonov.com

область применения, особенности, размеры, плюсы и минусы

В области жилищного строительства расширяется номенклатура применяемых стройматериалов. Пользуются популярностью U-блоки из газобетона, изготавливаемые из легкого ячеистого бетона с удельным весом до 0,45 т/м3. С помощью профильных изделий несложно изготовить прочные перемычки, соорудить опалубку стационарного типа, а также сформировать прочный силовой контур. В зависимости от сложности выполняемых задач используется продукция с различными габаритами. Рассмотрим детально газобетонный блок U-образной конфигурации, оценим достоинства.

Где используются U образные блоки из газобетона

Получившие широкое распространение U-образные блоки из газобетона используются для решения комплекса серьезных задач:

  • изготовления опалубки стационарной конструкции;
  • выполнения прочных перемычек для проемов;
  • сооружения силового пояса, обладающего повышенной прочностью;
  • формирования опорного контура для установки стропильной конструкции;
  • постройки армопояса для усиления стен.

Форма ячеистого композита в поперечном сечении похожа на лоток. После укладки в желоб стальных прутков, объединения их в общий силовой контур и заливки раствором, бетонный массив постепенно твердеет, приобретая эксплуатационную прочность. Силовой пояс равномерно распределяет действующую нагрузку на стены и проемы. При этом значительно повышается жесткость коробки здания.

U образные газобетонные блоки имеют нетипичное назначение

Как изготавливают U-блоки из газобетона

Популярные U-блоки из газобетона производят по проверенной технологии с использованием современного оборудования. В качестве материала используется бетон с равномерно распределенными воздушными ячейками.

Он производится из следующих компонентов:

  • вяжущего вещества, в качестве которого используется портландцемент с маркировкой М400;
  • предварительно просеянного кварцевого песка средней крупности, выполняющего функцию наполнителя;
  • алюминиевой пудры, применяемой для формирования ячеистой структуры газосиликатного массива;
  • воды, которая вводится до требуемой консистенции состава и, реагируя с алюминием, способствует формированию воздушных полостей;
  • добавок на основе кальциевого хлорида и силиката, которые улучшают прочностные характеристики композита.

Процентное содержание компонентов определяется экспериментальным путем. В процессе химической реакции активно выделяется газ, который образует равномерно распределенные полости. Благодаря воздушным ячейкам возрастает теплоемкость газосиликата.

Изготовление изделий осуществляют по следующему алгоритму:

  1. Смешивают портландцемент, известь и песок согласно рецептуре.
  2. Добавляют техническую воду и алюминиевый порошок.
  3. Силикатным составом заполняют специальные формы.
  4. Дожидаются газообразования, в результате которого материал увеличивается в объеме.
  5. Изделия пропаривают в автоклавах при повышенном давлении и температуре.
  6. Продукцию извлекают из опалубки, складируют на поддоны, упаковывают.
Важным фактором есть то, что эти блоки можно укладывать на любую из сторон

Технологический процесс предусматривает возможность изготовления только в условиях производственных предприятий. Для этого требуется спецоборудование, соблюдение режимов автоклавной обработки и лабораторный контроль качества. Благодаря промышленной технологии в бетонном массиве равномерно распределяются воздушные ячейки. Автоклавный способ производства обеспечивает возможность получать популярные в строительной отрасли изделия.

Приобретая газобетонный блок, имеющий у-образную форму, обратите внимание на следующие моменты:

  • цвет изделия. Продукция, произведенная автоклавным способом, имеет белый цвет, в отличие от серых пенобетонных изделий, изготавливаемых на стройплощадке;
  • сертификат качества. Наличие документа, подтверждающего соответствие характеристик продукции требованиям стандартов, свидетельствует о системе проверки качества.

В процессе использования качественной продукции с проверенными эксплуатационными свойствами не возникнет непредвиденных ситуаций.

Конструктивные особенности и габариты

Главные особенности конструкции:

  • продольно расположенная полость, напоминающая по форме лоток;
  • одинаковая длина различных типоразмеров изделий, составляющая 50 см.
Газобетонный блок, имеющий профильную форму, изготавливается по современной технологии

Блоки изготавливаются со следующими габаритами:

  • шириной, составляющей 200, 250, 288, 300, 365, 375, 400 мм;
  • высотой, равной 200 или 250 мм;
  • толщиной стенки в верхней части лотка 7 или 14,5 см.

Стандарты предусматривают изготовление типоразмерного ряда изделий в соответствии с указанными размерами.

Профильный газобетонный блок – нюансы применения

Для кладки применяется специальный клей. Армирование конструкции производится стальными стержнями, которые располагаются внутри желоба, заполняемого бетонной смесью. Марка применяемой бетонной смеси, а также сортамент арматуры определяются в зависимости от величины действующих усилий. Заполнение полостей бетоном производится до верхней кромки. После окончательного твердения бетона профильные изделия формируют монолитную конструкцию с повышенной прочностью.

Используя U-образные блоки из газобетона, соблюдайте следующие рекомендации:

  • монтаж элементов на опорную поверхность производите после окончательного набора бетоном эксплуатационной прочности. Окончательную прочность бетон приобретает через 4 недели после заливки;
  • площадь опорной поверхности должна охватывать всю ширину изделий, включая застывший бетон с арматурой, и составлять не менее 20 см. Запрещается использовать в качестве опорной плоскости стенки верхней части желоба.
Автоклавный метод получения газоблоков, имеющих U-образную форму, позволяет получать изделия, пользующиеся популярностью при строительстве зданий

Цельная конструкция на основе профильных газосиликатных элементов способна воспринимать значительные усилия, предохраняя стены здания от локального разрушения.

Газонаполненный бетон также выполняет функцию теплоизолированной опалубки. С целью повышения теплоизоляционных свойств, внутри желоба располагается пенопластовый или пенополистирольный вкладыш. Это позволяет увеличить эффективность теплоизоляции, избавиться от перемычек холода, значительно уменьшив уровень теплопотерь.

Какими достоинствами обладают u блоки из газобетона

Профильный газобетонный блок обладает рядом преимуществ:

  • небольшим весом;
  • точными габаритами;
  • повышенной чистотой поверхности;
  • стойкостью к температурным колебаниям;
  • пожарной безопасностью;
  • продолжительным сроком использования;
  • безвредностью для окружающих;
  • повышенными теплоизоляционными свойствами.

Расширенный ассортимент изделий со стандартизированными габаритами обеспечивает возможность вписать их в различные виды кладки.

В процессе их изготовления осуществляется лабораторный контроль качества продукции

Используем U-образный блок в качестве перемычек

Сооружение перемычек производится различными методами:

  • укладка производится на прочную деревянную или металлическую основу, установленную над проемом. В желобе располагается стальной стержень, емкость заполняется бетоном. Демонтаж основы производится после твердения бетона;
  • изделия размещаются на ровной и устойчивой поверхности, армируются и заполняются бетонной смесью. Раствор твердеет, затем цельная железобетонная балка поднимается с помощью грузоподъемного устройства на необходимый участок.

Выбор способа бетонирования перемычек определяется индивидуально в зависимости от специфики выполнения работ.

Применяем У-образные изделия из газобетона для формирования армопояса

Для создания армопояса изделия устанавливают на завершающий ряд кладки по следующему алгоритму:

  1. Опорную поверхность стен смазывают клеем и устанавливают блоки.
  2. Готовят арматурный каркас, закрепляя стержни проволокой для вязания.
  3. Укладывают арматуру, обеспечив ее неподвижность распорками.
  4. Увлажняют поверхность желоба, и заполняют лоток бетоном.
  5. Уплотняют бетонный массив и выравнивают его поверхность.

Важно тщательно утрамбовать бетон для удаления воздушных полостей.

Как поставляется профильный газобетон U-образной конфигурации

Готовая продукция транспортируется на специальных поддонах, площадь которых позволяет разместить до 60 единиц. В частности, на стандартном поддоне поставляется 50 штук с габаритами 50х20х25 см. Зная количество и размеры изделий, несложно рассчитать потребность в материале.

Итоги

Используя профильные изделия из газобетона можно сократить продолжительность строительных работ и сформировать конструкцию с повышенными теплоизоляционными свойствами. Блоки обладают комплексом достоинств, позволяющих использовать их для решения различных задач.

Originally posted 2017-12-26 18:13:07.

pobetony.expert

U образные блоки из газобетона: размеры, применение в строительстве

Легкие U образные блоки из газобетона – это многофункциональный профильный материал, который обширно используются при сооружении зданий из ячеистого бетона. Необычная геометрическая форма изделия позволяет выполнять самые различные конструкционные решения при возведении различного типа построек. Что представляют собой блоки U образной формы, и какие особенности их применения?

Общая характеристика U образных блоков

Газобетонные профильные блоки U образной формы достаточно востребованы в строительной сфере. Такой материал представляет собой бетонную смесь, наполненную воздушными порами.

Производятся газобетонные блоки автоклавным способом, при котором затвердевание раствора происходит при высокой температуре и давлении. Для изготовления используются такие компоненты:

  • портландцемент – М400;
  • вода;
  • алюминиевая пудра;
  • кварцевый мелкозернистый песок;
  • силикатные добавки.

Такой состав и методика изготовления материала позволяет получить ячеистые профильные изделия с хорошими техническими характеристиками:

  • высокие теплоизоляционные качества;
  • достаточная прочность;
  • длительность эксплуатации;
  • безвредность материала;
  • хорошие звукоизоляционные свойства;
  • огнестойкость;
  • невысокий уровень влагопоглощения;
  • устойчивость к резкой смене температурного режима.
U образные блоки из газобетона обладают высокими теплоизоляционными качествами

Также к основным свойствам блоков из газобетона относится легкость изделий.

Конструкционные особенности и габариты

Профильные U образные блоки выпускают одной длины, независимо от типоразмера. Их конструкция имеет расположенную продольно полость, а форма напоминает лоток. Одна стенка блока, которая предусмотрена для установки с наружной стороны здания, немного утолщена.

Изготавливаются газобетонные U образные блоки стандартных размеров:

  • высота – 20 и 25 сантиметров;
  • длина – 50 сантиметров;
  • ширина – 20,25, 28,8, 30, 36,5, 37,5 и 40 сантиметров.

В верхней части блока толщина стенки составляет 14,5 или 7 сантиментов.

Область применения

Газобетонные блоки U образной формы используются как профильный материал при строительстве зданий. Применяют их для таких целей:

  • монтаж перемычек для дверных или оконных проемов;
  • сооружение конструкции стационарной опалубки;
  • установка армированного пояса, укрепляющего стены здания;
  • создание опорных элементов крыши.
U образные блоки из газобетона применяют при монтаже перемычек для дверных или оконных проемов

Чаще всего из блоков в виде лотка монтируют перемычки. С такого материалом можно соорудить проемы самых оригинальных форм.

Методы установки перемычек

Конструкцию для перекрытия дверей и окон из U образных блоков выполняют двумя способами – сборным и монолитным.

Сборная система

Такой вариант монтажа газобетонных перемычек применяется для проемов длиной не более 2,5 метров. На ровной твердой поверхности выкладываются U образные блоки, которые между собой скрепляются клеевым раствором.

Размер блока должен быть больше проема как минимум на 40 сантиметров. Это обусловлено тем, что при установке перемычки глубина нахлеста на стены с двух сторон составляет не менее 20 сантиметров. Для больших пролетов – 25 сантиметров.

После сборки блоков внутренняя часть U образной конструкции армируется, с внутренней стороны стены укладывается теплоизоляционная прослойка из пенополистирола. Затем лоток заполняется бетонным раствором, который хорошо уплотняется и выравнивается.

Когда армированная бетонная смесь полностью застынет, конструкцию поднимают с помощью грузоподъемного приспособления и устанавливают над проемом.

Монолитная сборная система

Такой вариант используется при сооружении окон или дверей большого размера. Изначально над пролетом закрепляется временная каркасная основа. Чаще всего выставляют опору из дерева. На нее устанавливаются газобетонные перемычки с опорой на стену в 25 сантиметров с каждой стороны проема.

Каждый U образный блок скрепляется специальным клеевым раствором для газобетона. После этого проводится армирование, теплоизоляция и заливка. По истечении двух недель, когда бетон окончательно застынет, деревянную основу демонтируют.

Монтаж U образных блоков для армированного пояса

Для создания армопояса заключительный ряд кладки тщательно смазывается клеевой смесью. Сверху устанавливаются газобетонные лотки. В них продольно располагают стержни арматуры, которые предварительно скрепляются вязальной металлической проволокой.

Армированный пояс необходим для возведения надежного строения

Армированный каркас фиксируется распорками. После этого в желоб вносится бетонный раствор. С помощью стального прута осуществляется уплотнение залитой массы, тем самым освобождая от воздушных полостей. Сверху поверхность бетонной смеси равняется с уровнем верхней плоскости профильного лотка.

Такая конструкция из газобетонных U образных блоков позволяет обеспечить надежное укрепление стен здания от различного типа нагрузок.

Рекомендации к технологии использования

Использование U образных блоков из газобетона имеет некоторые особенности:

  1. Перед заливкой бетона обязательно внутренняя часть лотка армируется. Подбор железных стержней проводится согласно виду каркаса, ширины пролета и классу бетонной смеси. Чаще всего применяется арматура диаметром от 10 до 16 миллиметров. Прочность конструкции во многом зависит от качества металлических прутов.
  2. Если лоток по ширине не превышает 12 сантиметров, то внутрь укладываются два армирующие прута. При ширине более 15 сантиметров используются четыре стержня, из которых с помощью проволоки делают решетку.
  3. Бетон заливается в газобетонный лоток до верхней кромки. После этого поверхность раствора выравнивается.
  4. После заливки внутренней части блока U образной формы последующая кладка стены проводится только через четыре недели. Такое время необходимо для того чтобы бетон окончательно набрал прочности.
  5. Перед тем как заполнить внутреннюю часть блока раствором следует для хорошего сцепления бетона увлажнить поверхность лотка.
  6. Толщина лоткового блока должна соответствовать толщине стены. Профильный материал подбирается под габариты газобетонных блоков, из которых сооружается здание.
  7. Каркас из армированных прутьев внутри U образного газобетонного материала выкладывается так, чтобы большая часть стальных стержней размещалась в его нижней части.

Поверхность укладки перемычки должна быть абсолютно ровной. Точный монтаж блоков можно провести с помощью строительного уровня. Чтобы значительно снизить тепловую отдачу газобетонного материала внутри лотка выкладывается теплоизоляционный слой.

Преимущества изделий

Легкие U образные блоки довольно популярны при строительстве домов из газобетона. Свое обширное применение они заслужили благодаря многочисленным достоинствам применения:

  1. Простата монтажа блоков. Благодаря пористой структуре материала газобетонные перемычки имеют небольшой вес. Поэтому их можно установить вручную без дополнительной техники. При достаточной легкости материала сохраняется высокая его прочность.
  2. Возможность кладки при пониженной температуре воздуха. Газобетонные блоки обладают высокой морозостойкостью – переменные циклы оттаивания и замораживания имеют показатель F100.
  3. Однородность конструкции всего здания. Лотковые блоки используются при строительстве домов из ячеистого бетона и изготавливаются из того же пористого материала. Такая особенность намного облегчает отделочные работы стен.
  4. Негорючесть. Блоки U формы изготовлены из газобетона, который обладает высокой огнестойкостью – не поддается горению на протяжении семи часов при высоком критическом температурном режиме. При повышенной температуре воздуха материал не выделяет токсичных веществ в воздух.
  5. Точность размеров изделий. Лотковые блоки изготавливают стандартных типоразмеров, которые отвечают различной толщине стен. Ширина выпускаемых перемычек соответствует размерам стандартных газобетонных блоков. Такие параметры значительно облегчают кладку и максимально уменьшают величину стыков между газобетонными элементами.
  6. Хороший уровень паропроницаемости поверхности материала. За счет такого качества блоки в форме лотка из газобетона не поддаются воздействию плесени и грибка. Коэффициент величины паропроницаемости газобетона – 0,2 мг/м/ч/Па.
  7. Обеспечение защиты от тепловых потерь. U образные блоки из газобетона наделены высокими теплоизоляционными качествами. Пористый материал не допускает образования « мостиков холода».
  8. Долговечность. Профильные газобетонные блоки изготавливаются автоклавным методом. Благодаря такой технологии эксплуатационный срок материала составляет более восьмидесяти лет.

С помощью блоков U образной формы можно выполнить различные конструкционные задачи при сооружении зданий из ячеистого газобетона. Сборная конструкция позволяет делать достаточно широкие проемы дверей и окон, что особенно ценится при индивидуальном строительстве.

prostroymaterialy.com

U-образные блоки из газобетона: изготовление газобетонных материалов

Обычные железобетонные перемычки, выпускаемые заводами, часто нельзя использовать для построек, которые имеют необычную форму и оригинальные проемы. Помимо этого, возникает еще одна проблема – высокая цена самих перемычек и затраты на перевозку массивной продукции.

Перемычки из газобетона избавлены от всех этих недостатков. Они могут быть сборными либо сборно-монолитными.

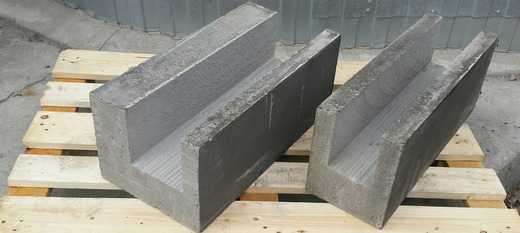

На фото лотковые блоки разных размеров.

Достоинства, характеристики и назначение блоков

Лотковые u блоки из газобетона могут играть роль опалубки, а также дают возможность производить перемычки сборного типа либо сборно-монолитного.

Преимущества материала

Изделия имеют точные размеры и облегчают работу.

  1. Простая установка. Небольшая удельная масса материала (при хороших прочностных свойствах), дает возможность экономить деньги, не применяя спецтехнику и подъемные устройства. Газобетонные перемычки можно монтировать вручную.
  2. Точные габариты (типоразмеры), согласно озвученным в стандартах параметрам. Разновидности этих элементов можно применять, исходя из толщины стен. Их ширина точно совпадает с аналогичными параметрами обычных (рядовых) газобетонных блоков.
  3. Однородность несущих конструкций и встроенных элементов. Они изготовлены из того же материала, что и стены здания. Благодаря данному обстоятельству, отделка постройки облегчается и ускоряется.
  4. Газобетонные u блоки образуют защиту от тепловых потерь, а также пресекают создание «мостиков холода».

Обратите внимание! Данные элементы имеют габариты длины/высоты в 60 × 20 или 50 × 20 см и толщину в 25 см, 30, 37.5 и 40. Это дает возможность выбрать размер перемычки, соответствующий перегородке либо стене.

Предназначение

Блоки из газобетона в форме буквы U могут применяться для нижеследующего.

  1. Как перемычки дверных и оконных проемов внешних стен и перегородок, имеющих ширину 90/150 см.
  2. В качестве обвязочных поясов жесткости.
  3. Как опоры для сборных ж/б плит перекрытий.
  4. В качестве опорных элементов стропил и мауэрлатов.

Свойства блоков

Ниже приведена таблица основных характеристик продукции.

Марка по плотности D-500
Объемная плотность (нормируемая) 500 кг на кубический метр
Класс прочности при сжатии B-2.5
Коэффициент теплопроводности (сухое состояние) 0.114 Вт на 1° Цельсия
Коэффициент теплопроводности (влажность 8%) 0.146 Вт на 1° Цельсия
Коэффициент теплопроводности (влажность 12%) 0.162 Вт на 1° Цельсия
Усадка блоков при их высыхании не больше 0.3 мм на 1 м
Класс продукта по морозостойкости 100-F
Коэффициент уровня паропроницаемости 0.2 мг/м/ ч/ Па
Предел термостойкости не меньше R-I/150
Отклонения от нормативных габаритов
высота ±1 мм
ширина ±2 мм
длина ±3 мм

Транспортно-погрузочные свойства блоков озвучены ниже.

Размер U-образного блока, в мм Число блоков на поддоне, в шт. Объём поддона, в м3 Масса поддона блоков, в кг
длина высота толщина
500 250 300 24 0.9 500
500 250 400 18 0.9 500

Установка перемычек

Как уже говорилось, перемычки из газобетонных блоков в форме буквы U, можно установить двумя способами.

Сборные конструкции

Утепление и армирование конструкции.

  1. Сборные разновидности перемычек используются для перекрывания проемов длиной до 250 см.
  2. При его монтаже, такой блок должен опираться на стены не меньше, чем на 20 см с каждой из сторон (если ширина проема до 5 м). Когда пролет равен 1.5/2.5 м, то конструкция должна иметь опоры с каждой стороны в 25 см.
  3. Инструкция предупреждает, что лотковые блоки следует монтировать на твердую и ровную поверхность. Соединять их меж собой надо клеем для газобетона.
  4. Когда перемычка монтируется на внешнюю стену, дополнительно обустраивается теплоизоляционный слой из минеральной ваты либо пенополистирола.
  5. Далее в собранные лотки укладываются прутья арматуры либо сваривается объемный армирующий каркас. Затем в эту своеобразную опалубку заливается бетонный раствор.
  6. Подбирать арматуру, разновидность каркаса, класс бетона, следует, исходя из того, на какую стену ставится перемычка, и какую ширину имеет проем. Обычно используются арматурные прутья диаметром 8/14 мм и раствор классов В-15/В-20.

Важно! Оптимальная подвижность бетона при заливе перемычки — литая (усадка конуса больше 18 см). Это дает возможность не уплотнять смесь вибратором.

Сборно-монолитные аналоги

Схема обустройства сборно-монолитной конструкции.

Когда нужно перекрыть проем шириной в 2.5/4 м, оптимальным будет решение соорудить сборно-монолитную перемычку, используя блоки из газобетона.

  1. Ее изготовление осуществляется прямо над перекрываемым пролетом.
  2. Сначала монтируется временный опорный щит. Далее на него кладутся U-образные лотки, таким образом, чтоб крайние из них опирались о стену не меньше, чем на 25 см.
  3. Друг с другом лотки соединяются клеем для газобетона.
  4. Потом, по аналогии с производством сборных перемычек, конструкция утепляется, армируется и заливается бетоном.
  5. Опорный щит можно убирать спустя 14 дней.
  6. Укладка своими руками рядовых блоков на перемычку осуществляется после того, как бетон наберет проектную прочность.

Вывод

Газобетон – это современный технологичный и удобный строительный материал. Сооружение стен из него дополнительно облегчается тем, что производители выпускают и конструктивные специальные элементы. В том числе и лотковые блоки.

Видео в этой статье дополнительно расскажет об этой теме.

masterabetona.ru

U-блоки - Завод Автоклавного Газобетона

U-блок (толщина 400)

Плотность D 500

Прочность B 2,5

от 520 руб/шт

Маркировка:

D 500* В 2,5

Размер, мм:

Длина 600 мм,
высота 250 мм,
ширина 400 мм

U-блок (толщина 300)

Плотность D 500

Прочность B 2,5

от 410 руб/шт

Маркировка:

D 500* В 2,5

Размер, мм:

Длина 600 мм,
высота 250 мм,
ширина 300 мм

U-блок (толщина 240)

Плотность D 500

Прочность B 2,5

от 350 руб/шт

Маркировка:

D 500* В 2,5

Размер, мм:

Длина 600 мм,
высота 250 мм,
ширина 240 мм

U-блок (толщина 200)

Плотность D 500

Прочность B 2,5

от 300 руб/шт

Маркировка:

D 500* В 2,5

Размер, мм:

Длина 600 мм,
высота 250 мм,
ширина 200 мм

U-образные блоки предназначены для применения в качестве несъемной опалубки при устройстве монолитных перемычек в наружных и внутренних стенах жилых и общественных зданий.

Блоки изготавливают из ячеистого бетона класса по прочности не ниже В2,5, марки по плотности не менее D 500 и марки по морозостойкости F100 (ГОСТ 31359-2007).

Номенклатура выпускаемых заводом блоков представлена в таблице:

Вид Маркировка Геометрические размеры, мм
U - блок 200
U - блок 240
U - блок 300
U - блок 400
600 (±25) х 200* х 250
600 (±25) х 240* х 250
600 (±25) х 300* х 250
600 (±25) х 400* х 250

www.gazo-beton.ru
