Коллекторы отопления с Гидрострелкой
g116 | Комплект настенного монтажа Gidruss K.BM-100*100 | 2900 р. | ||||
g116 | Комплект настенного монтажа из нержавеющей стали Gidruss K.BMSS-100*100 | 3900 р. | ||||
| Комплект напольного монтажа Gidruss K.FL — 00 | 4410 р. | |||||
BM-60-3DU 09Г2С | Коллектор отопления с гидрострелкой Gidruss BM-60-3DU (60 кВт, 3 контура, G 1» НР, ВХОД G 1 1/4» НР Межосевое расстояние 125 мм) | 9800 р. | ||||
BM-60-3D 09Г2С | Коллектор отопления с гидрострелкой Gidruss BM-60-3D (60 кВт, 3 контура G 1» НР, ВХОД G 1 1/4» НР Межосевое расстояние 125 мм) | 10200 р. | ||||
BM-60-3U 09Г2С | Коллектор отопления с гидрострелкой Gidruss BM-60-3U (60 кВт, 3 контура вверх G 1» НР, вход G 1» НР Межосевое расстояние 125 мм) | 10200 р. | ||||
BM-60-4D 09Г2С | Коллектор отопления с гидрострелкой Gidruss BM-60-4D (до 60 кВт, 4 контура вниз G 1» НР, вход G 1 1/4» НР) | 11600 р. | ||||
BM-60-4U 09Г2С | Коллектор отопления с гидрострелкой Gidruss BM-60-4U (до 60 кВт, 4 контура вверх G 1» НР, вход G 1 1/4» НР Межосевое расстояние 125 мм) | 11600 р. | ||||
BM-60-5DU 09Г2С | Коллектор отопления с гидрострелкой Gidruss BM-60-5DU (60 кВт, 5 контуров вход G 1 1/4» НР, выход 1» НР Межосевое расстояние 125 мм) | 11900 р. | ||||
BM-100-3DU 09Г2С | Коллектор отопления с гидрострелкой Gidruss BM-100-3DU (100 кВт, 3 контура вход G 1 1/4» НР, выход 1» НР Межосевое расстояние 125 мм) | 12700 р. | ||||
BM-100-3D 09Г2С | Коллектор отопления с гидрострелкой Gidruss BM-100-3D (до 100 кВт, 3 контура вниз G 1» НР G 1 1/4″ HP Межосевое расстояние 125 мм) | 12900 р. | ||||
BM-100-3U 09Г2С | Коллектор отопления с гидрострелкой Gidruss BM-100-3U (до 100 кВт, 3 контура вверх G 1» НР G 1 1/4″ HP Межосевое расстояние 125 мм) | 12900 р. | ||||
BM-100-4D 09Г2С | 13600 р. | |||||
BM-100-4U 09Г2С | Коллектор отопления с гидрострелкой Gidruss BM-100-4U (100 кВт, 4 контура, вход G 1 1/4» НР, выход 1» НР Межосевое расстояние 125 мм) | 13600 р. | ||||
BM-100-5DU 09Г2С | Коллектор отопления с гидрострелкой Gidruss BM-100-5DU (100 кВт, 5 контуров, вход G 1 1/4» НР, выход 1» НР Межосевое расстояние 125 мм) | 13900 р. | ||||
BM-60-5D | Коллектор отопления с гидрострелкой Gidruss BM-60-5D (60 кВт, 5 контуров вниз вход 1 1/4″ НР, выход 1″, Межосевое расстояние 125 мм) | 13900 р. | ||||
BM-60-5U | Коллектор отопления с гидрострелкой Gidruss BM-60-5U (60 кВт, 5 контуров вверх G 1» НР, вход G 1 1/4» НР Межосевое расстояние 125 мм) | 13900 р. | ||||
BM-100-5U 09Г2С | Коллектор отопления с гидрострелкой Gidruss BM-100-5U (100 кВт, 5 контуров вверх G 1» НР, вход G 1 1/4» НР Межосевое расстояние 125 мм) | 17900 р. | ||||
BM-100-5D 09Г2С | Коллектор отопления с гидрострелкой Gidruss BM-100-5D (100 кВт, 5 контуров вверх G 1» НР, вход G 1 1/4» НР Межосевое расстояние 125 мм) | 17900 р. | ||||
BM-100-6D 09Г2С | Коллектор отопления с гидрострелкой Gidruss BM-100-6D (100 кВт, 6 контуров, вход G 1 1/4″, выход 1″ Межосевое расстояние 125 мм) | 19700 р. |
Коллектор отопления
Коллекторы отопления с гидрострелкой Gidruss представляют серию балансировочных коллекторов для котельных загородных домов с мощностью теплогенератора до 60, до 100, до 150, до 250 кВт. Это совмещенные изделия, объединившие функционал гидравлического разделителя и распределительного коллектора отопления.
Для чего нужна гидрострелка

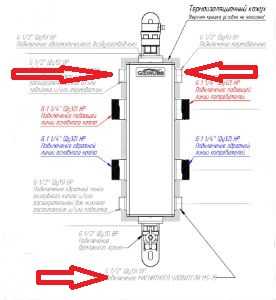

Гидрострелка отвечает за смешивание и баланс теплоносителя. Представляет собой вертикальный резервуар с патрубками подающей и обратной линии. Внутри полая или с сетчатым сепаратором по всей длине. Последний очищает теплоноситель и освобождает от воздуха. С точки зрения безопасности это оптимальное сочетание. По системе не циркулирует лишний воздух, и как следствие внутренние детали дольше сохраняют цельность, не ржавеют и не окисляются. Пузырьки газа направляются вверх к воздухоотводичику и автоматически удаляются.
Механические примеси, проходя через ячейки сетки, замедляют скорость и оседают вниз к отверстию, где установлен кран для слива шлама. Таким образом, при использовании гидравлического разделителя существенно повышается качество теплоносителя, что в свою очередь обеспечивает бесперебойную работу всей обвязки.
Что делает коллектор отопления
Коллектор отопления предназначен для распределения теплоносителя по контурам. Горизонтальная конструкция состоит из двух гребёнок, соединённых дуговой сваркой.
Количество патрубков зависит от числа потребителей. Два, три, четыре, пять связываются в единую систему, при этом никак не взаимодействуют друг с другом. Идеальное решение для котельной частного дома, в которой одновременно работают устройства с разными режимами.
Радиаторы, тёплый пол, вентиляция получат именно столько теплоносителя, сколько необходимо для корректной работы. В результате они прослужат дольше, как и вся система. Чем согласованнее работа, тем проще менять настройки и дополнять модуль новыми механизмами.
Гидрострелка отопления с коллектором: безопасность и баланс
Гидрострелка в паре с коллектором обладает большей функциональностью Она не только освобождает рабочую жидкость от воздуха и примесей, но и разводит её по потребителям. Это уберегает котёл от гидравлического удара. Баланс температур гарантирует сохранность подвижных частей насосов и других элементов. Своевременное отделение воздушных масс защищает чугунный теплообменник от коррозии, а также обеспечивает высокую пропускную способность. Жидкость не задерживается и поставляется в полном объёме.
|
ПЯТЬ ПРИЧИН КУПИТЬ КОЛЛЕКТОР ОТОПЛЕНИЯ С ГИДРОСТРЕЛКОЙ
1. Удобно. Комбинированная конструкция позволяет производить монтаж практически с любыми насосными группами. 2. Выгодно. Можно заказать модель «на вырост». Например, вместо четырёх выбрать пятиконтурную, свободные патрубки заглушить. 3. Проверено. Изделия проходят обязательную опрессовку, поставляются с паспортом и гарантией. 4. Много. В наличии и под заказ коллекторы различных модификаций 5. Доступно. Антикризисные цены для всех клиентов. |
Балансировочные коллекторы Gidruss
Фирменные коллекторы отопления Гидрусс ценят за высокое качество и низкую стоимость. В сравнении с зарубежными аналогами они в несколько раз дешевле и по функционалу ни в чём не уступают. Это стало возможным благодаря технологии производства, основанной на собственных наработках.
Проектированием занимаются профессиональные инженеры. Габаритные размеры совпадают с требуемыми параметрами. И что самое главное, коллектор полностью готов к монтажу. Резьба на патрубках расточена, выполнена механическая обработка.
За основу берутся стальные профили. Конструкционная сталь 09Г2С представляет группу низколегированных металлов. Малое содержание углерода увеличивает плотность. При сварке образуется надёжное соединение, устойчивое к ударам, перепадам температур. Толщина стенки готового изделия около 4 миллиметров. Этого достаточно, чтобы выдержать давление до 6 бар.
Отделка порошковой краской предупреждает образование ржавчины. Состав наносят в несколько слоёв и нагревают в специальной камере. Тепловое воздействие запускает процессы поляризации. Частицы краски надёжно сцепляются с поверхностью, создают непроницаемую оболочку для неблагоприятных факторов среды.
Тысячи потребителей уже сделали свой выбор в пользу балансировочных коллекторов отопления Gidruss. Популярность этих изделий с каждым годом набирает обороты. Качество продукции не подлежит сомнению. Все коллектора проходят замкнутую, зависимую друг от друга, тройную систему проверки ОТК.
Наша компания является официальным представителем промышленной группы Gidruss в Москве. Балансировочные коллекторы из углеродистой стали реализуем в различных типоразмерах. Вы можете сами подъехать в наш пункт выдачи или оформить заказ на сайте. Менеджер рассмотрит запрос и свяжется для уточнений.
Принимаем заявки на изготовление коллекторов отопления с гидрострелкой для вашей котельной!! Для этого необходимо отправить на Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра. примерный чертеж или схему котельной с указанием мощности, расположением потребителей.
Производитель рекомендует
«В системах отопления большой мощности целесообразнее применять балансировочные коллекторы из нержавеющей стали, так как они защищают систему от шлама и ржавчины дольше, что увеличивает работоспособность оборудования вашей котельной»
pls99.ru
Коллектор балансировочный с гидрострелкой — Портал о стройке
Одна и та же проблема встречается в сетевых системах с потоками вещества или энергии. Таковыми являются электрические сети, гидравлические сети, транспортные сети, компьютерные сети и многие другие.Существует даже отдельная область математики, посвященная рассмотрению этих вопросов. Заниматься ею мы не станем, а перейдем c конкретными приложениями данной теории к бытовым системам отопления и коллекторам с гидрострелкой.
Содержание статьи:
Принцип действия
Гидрострелка для отопления функционирует примерно также, как и стрелка железнодорожная.Только в одном случае речь идет о распределении транспортных потоков, а в другом о распределении потоков теплоносителя – нагретой воды в системах отопления.
Действие данного устройства заключается в отделении первичного контура отопления ( котлового контура) от вторичного – собственно отопительного.
Конструкция с единственным коллектором отопления страдает многими недостатками. В частности при такой системе отопления отдельные компоненты отопительной системы оказывают друг на друга довольно сильное влияние, что не способствует их нормальной работе.
Конкретный пример дисбаланса в отопительном контуре
Пусть у нас имеется схема отопления на 4 контура, объединенных общим коллектором, и столько же зональных насосов, обеспечивающих подачу воды к зонам ее потребления.При изменении количества зональных насосов или их характеристик, система будет неизбежно сталкиваться с последствиями взаимовлияния каждого из насосов на все остальные.
Это будет проявляться:
- в падении производительности каждого из насосов;
- в поломках и преждевременном износе оборудования при сильных перепадах давления;
- в отличающемся от нормы режиме эксплуатации всей системы. Общем снижении ее эффективности, неэкономичности и разбалансированности;
- в перегреве радиаторов, температура которых оказывается выше нормы даже при отключении насосов входящих в данный конкретный контур;
- в повышенной вероятности возникновения тепловых ударов, а также в других проблемах, решать которые предназначен коллектор с гидрострелкой.
Необходимость применения
Приведем несколько примеров систем отопления, в которых монтаж гидравлического разделителя (другое название гидрострелки) представляется обоснованным:- При наличии в системе нескольких котлов. В качестве варианта можно привести пример отопительной системы с двумя котлами: одним — напольным, а другим — настенным. Причем необходимость использовать гидрострелку не зависит от конструкции и принципа действия котлов – главное, что их несколько.
- В сложных отопительных системах с одним (или несколькими) котлом, но с несколькими зонами потребления. Допустим, вода в системе распределяется между системой типа «теплый пол», контуром бойлера и несколькими радиаторами отопления. И в этом случае без гидрострелки не обойтись.
- В простых системах, не отвечающих указанным выше критериям, гидравлический разделитель можно не устанавливать.
Замечание специалиста: для получения права гарантийного обслуживания отопительной системы, приобретение и установка гидрострелки обычно обязательны.
Самостоятельное изготовление
Если говорить о чисто технической возможности этого, то можно ответить положительно – да, осуществить эту затею можно.Если же речь идет о разумности данного действия, то ответить однозначно не получится. Все зависит от обстоятельств и конкретных возможностей владельца отопительной системы.
Если у вас достаточно денег, то с самостоятельной разработкой и монтажом стрелки можно не возиться. Разумеется, лишь в том случае, если такое конструирование не доставляет вам чисто творческое удовольствие.
Для тех, кто все же решился взяться за это дело, мы приведем рекомендации по проектированию и установке коллектора с гидравлическим разделителем.
Принципы расчета
Типы исполнения гидравлического разделителяПервым делом займемся математикой.
Расчет параметров гидравлического разделителя осуществляется в следующем порядке:
- Определяем три исходных величины для расчета: расход первого контура (Q1), расход второго контура (Q2) и максимальную вертикальную скорость воды (V) в самой гидрострелке.
- Вычисляем модуль разницы |Q1-Q2| — это тот самый перепад расхода, который должен быть компенсирован гидрострелкой. Каждый насосный контур вносит свой вклад в общий объем циркуляции теплоносителя в системе.
Нетрудно видеть, что при Q1=Q2 потребность в разделители отсутствует. Но такого обычно не бывает.
Исходя из требований к конструкции, принимаем V — скорость теплоносителя, равной любому числу в диапазоне от 0.1 до 0.2 метров в секунду. Эта скорость не должна быть больше, так как вода не должна поступать в разделитель со слишком большой скоростью. Вычисляем искомый внутренний диаметр колонки гидрострелки по формуле: D = 18.81 X √(Q/V)
Что касается материала, то лучше всего изготовить гидрострелку из нержавеющей стали. При этом существует два различных конструктивных исполнения разделителя c различным взаимным расположением патрубков. Они показаны на рисунке выше. На этом же рисунке приведены все характерные размеры конструкции:
В заключение отметим, что многие известные производители отопительной техники наладили выпуск коллекторов со встроенным гидравлическим разделителем.
Смотрите видео, в котором опытный специалист разъясняет особенности схемы изготовления гидрострелки с коллектором:
Читайте также
stroyka.ahuman.ru
Коллекторы отопления с гидрострелкой до 100 кВт
Коллекторы отопления расширенного исполнения с гидрострелкой используются для разделения, распределения, смешивания теплоносителя, удаления шлама и воздуха, а также в качестве базы для сбора модуля отопления в котельных частных домов и других строений, обогреваемых котлом или котлами суммарной мощностью до 100 киловатт включительно.
BM-100-3DU — это балансировочный коллектор (гидрострелка+коллектор) на 3 контура: 1 направлен вниз, 1 вверх (м.о.р 125 мм), 1 в сторону (м.о.р 160 мм). Последний можно использовать для подключения резервного котла или дополнительного контура.
BM-100-3D — это балансировочный коллектор (гидрострелка+коллектор) на 3 контура: 2 направлено вниз (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.

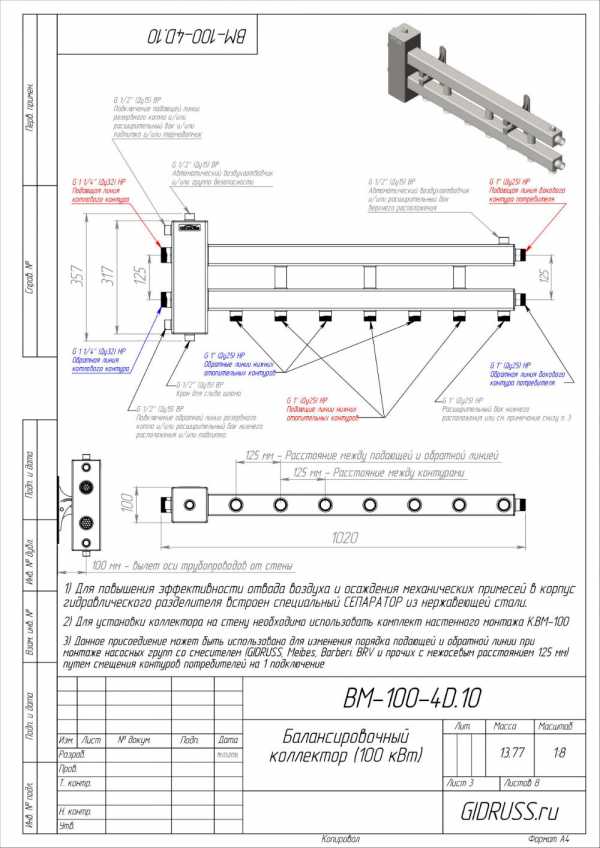

BM-100-4D — это балансировочный коллектор (гидрострелка+коллектор) на 4 контура: 3 направлено вниз (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.

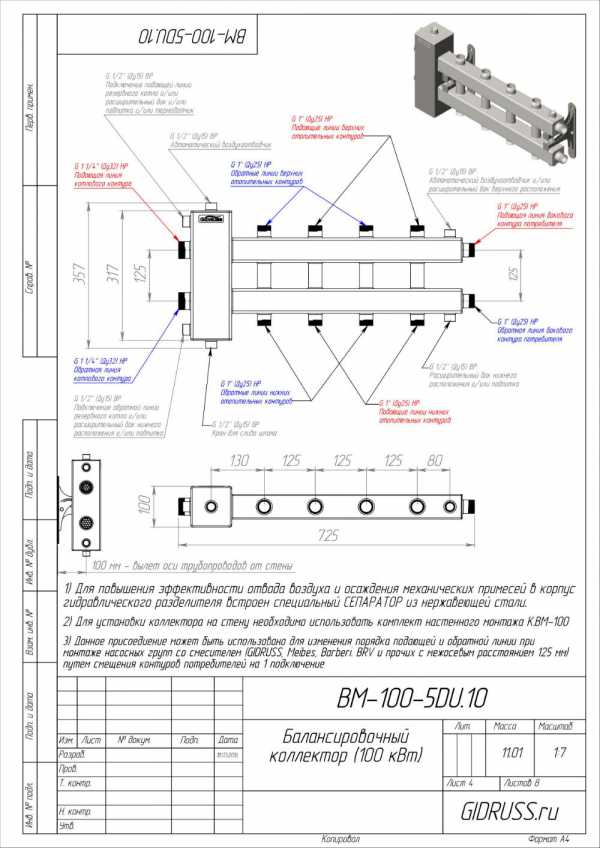

BM-100-5DU — это балансировочный коллектор (гидрострелка+коллектор) на 5 контуров: 2 направлено вниз, 2 вверх (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.

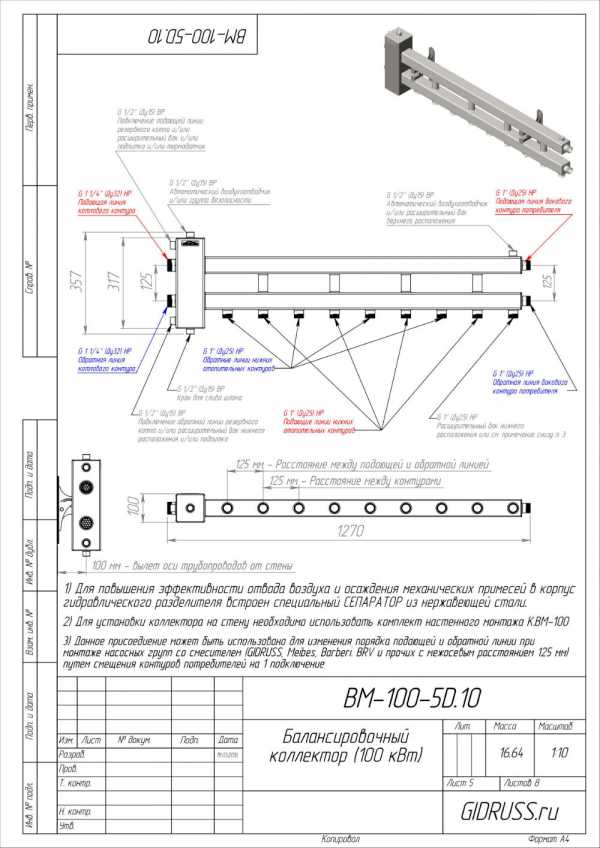

BM-100-5D — это балансировочный коллектор (гидрострелка+коллектор) коллектор расширенного исполнения на 5 контуров: 4 направлено вниз (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.

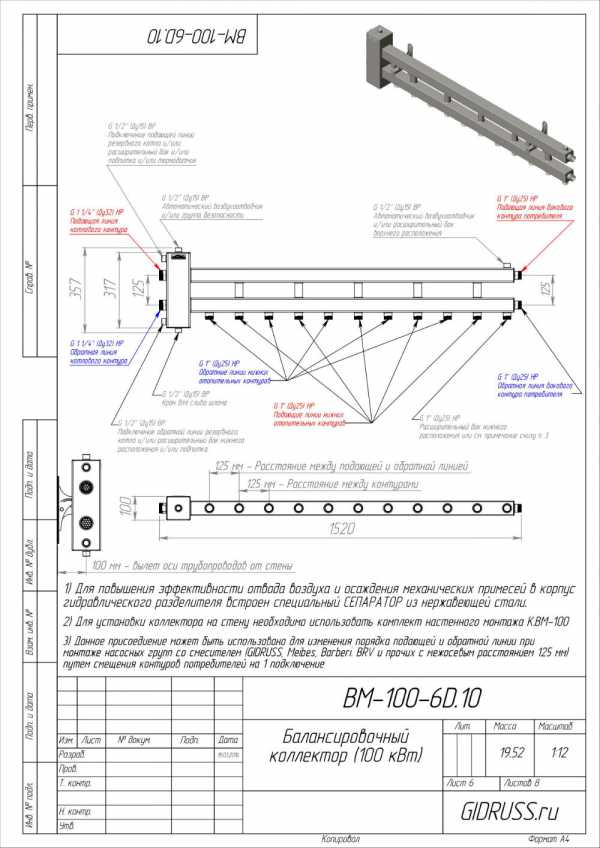

BM-100-6D — это балансировочный коллектор (гидрострелка+коллектор) на 6 контуров: 5 направлено вниз (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.

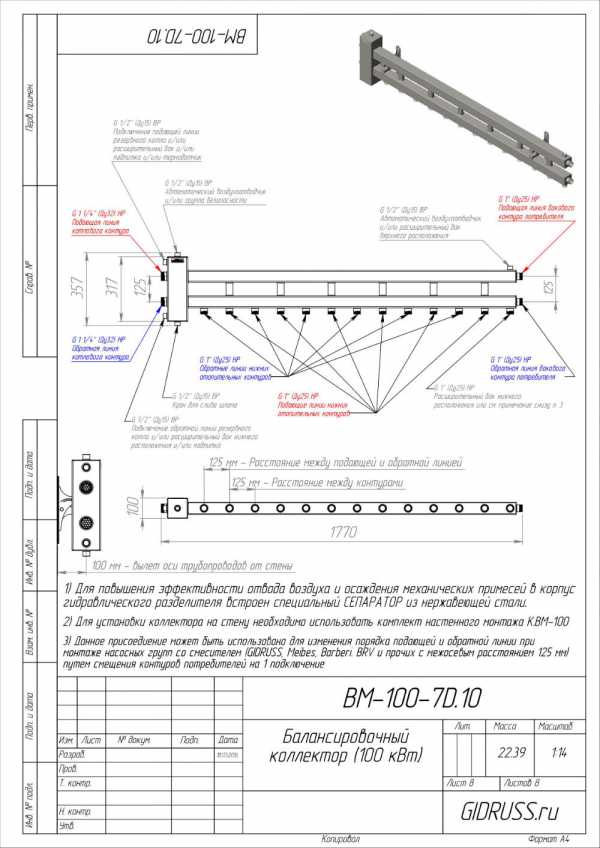

BM-100-7D — это балансировочный коллектор (гидрострелка+коллектор) 7 контуров: 6 направлено вниз (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.

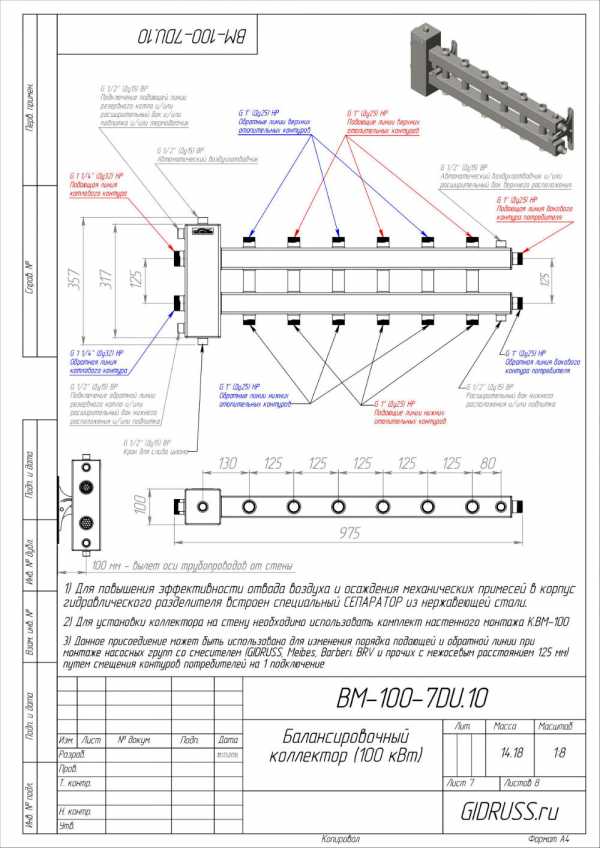

BM-100-7DU — это балансировочный коллектор (гидрострелка+коллектор) на 7 контуров: 3 направлено вниз, 3 вверх (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.
BMSS-100-3D — это балансировочный коллектор (гидрострелка+коллектор) на 3 контура: 2 направлено вниз, 1 вверх (м.о.р 125 мм), 1 в сторону (м.о.р 160 мм). Последний можно использовать для подключения резервного котла или дополнительного контура.

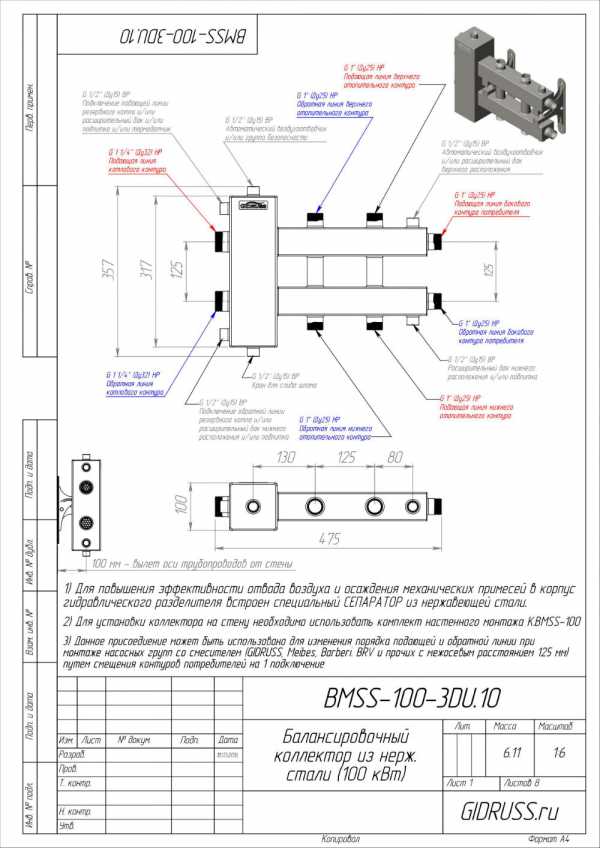

BMSS-100-3DU — это балансировочный коллектор (гидрострелка+коллектор) на 3 контура: 1 направлен вниз, 1 вверх (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.
BMSS-100-4D — это балансировочный коллектор (гидрострелка+коллектор) на 4 контура: 3 направлено вниз, (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.
BMSS-100-5D — это балансировочный коллектор (гидрострелка+коллектор) на 5 контуров: 4 направлено вниз (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.

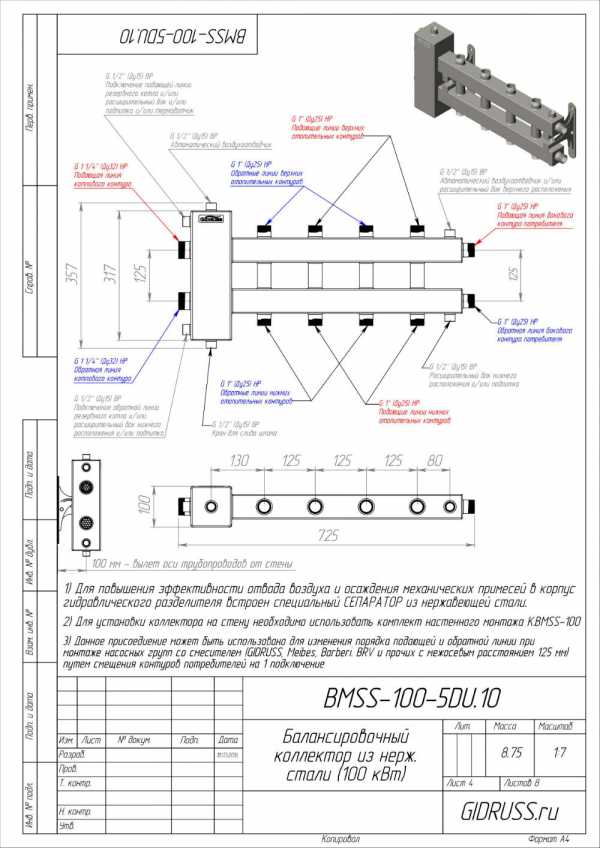

BMSS-100-5DU — это балансировочный коллектор (гидрострелка+коллектор) на 5 контуров: 2 направлено вниз, 2 вверх (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.

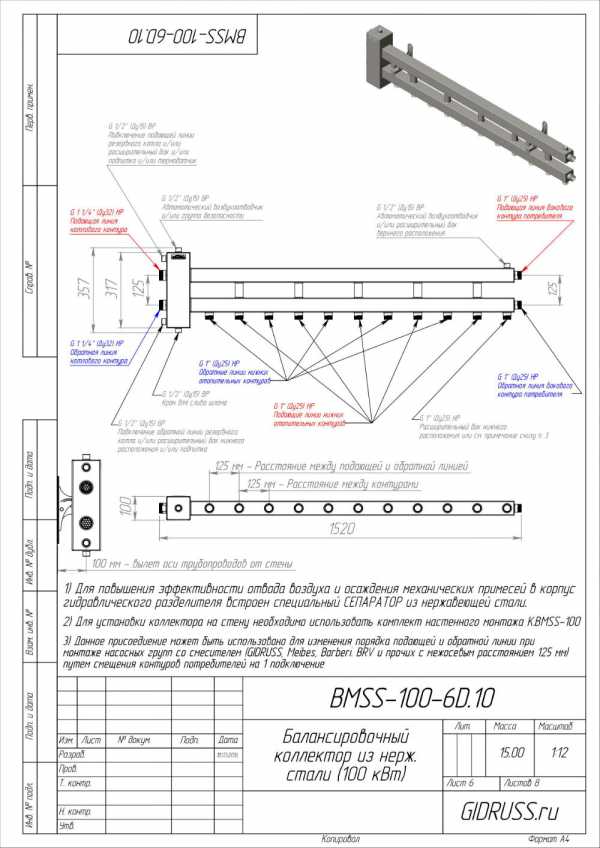

BMSS-100-6D — это балансировочный коллектор (гидрострелка+коллектор) на 6 контуров: 5 направлено вниз (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.
BMSS-100-7D — это балансировочный коллектор (гидрострелка+коллектор) на 7 контуров: 6 направлено вниз (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.

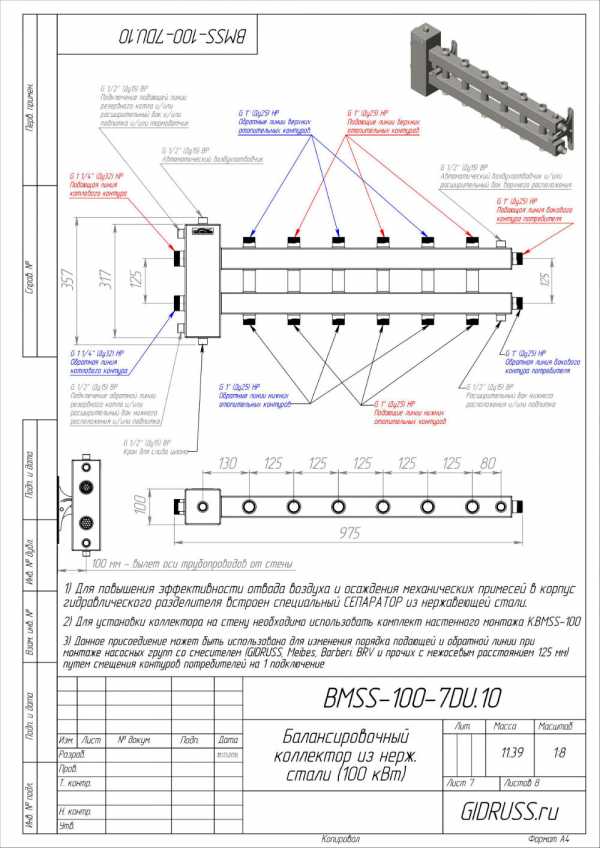

BMSS-100-7DU — это балансировочный коллектор (гидрострелка+коллектор) на 7 контуров: 3 направлено вниз, 3 вверх (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.
*На чертежах представлены стандартные габариты (длина, ширина, высота и расстояние между патрубками). Если какой-то параметр не соответствует вашим запросам, вы можете заказать коллектор по индивидуальному проекту.
