Стропильная система мансардной крыши: устройство, схемы, монтаж

Устройство мансардной крыши позволяет ощутимо увеличить полезную площадь и рационально организовать пространство малоэтажного дома. Однако ее строительство нередко пугает домашних мастеров слишком сложным и трудоемким процессом.

Опасаться не стоит, ведь результат обеспечит красивой крышей и удобными дополнительными помещениями. А для того чтобы итог работы радовал хозяина и домочадцев, нужно знать, по каким правилам сооружается стропильная система мансардной крыши, каким способом ее проще и лучше устроить.

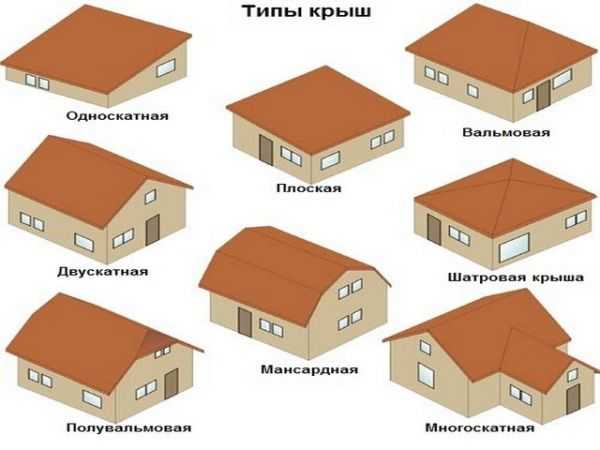

При упоминании мансардных крыш мы моментально вспоминаем пятиугольную двухскатную конструкцию внушительных размеров над срубом, бетонными или кирпичными стенами. Зрительная память подсказывает, что у скатов ее непременно должен быть разновеликий уклон, т.е. нижняя часть крыши просто обязана быть намного круче, чем верхняя. Из-за разницы в углах наклона формируется выпуклый излом, подаривший крыше народное название «ломанной». Термин обоснованно перекочевал в технические определения мансардных сооружений. Он отражает суть привычного стандарта в устройстве, но с конфигурацией зачастую не имеет ничего общего. Несмотря на то, конструкция всех мансардных крыш в обязательном порядке включает две части, визуально их наличие не всегда можно определить.

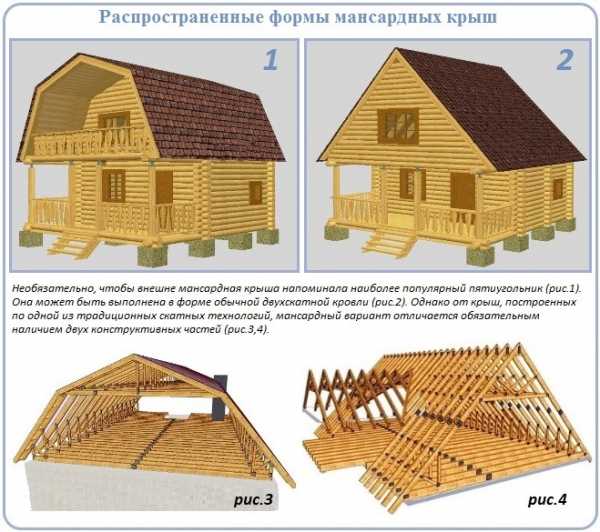

Чисто по внешним показателям преобладающее количество мансардных конструкций можно разделить на:

• Треугольные крыши, нижняя и верхняя часть которых имеет равнозначный уклон. Внешне они напоминают традиционные двухскатные сооружения без изломов в плоскости скатов.
• Пятиугольные крыши со скатами, имеющими выпуклые углы. Эта категория ярко проявляет наличие в конструкции двух состыкованных частей.

В обеих указанных разновидностях стропильная система состоит из двух водруженных друг на друга ярусов. Нижнее сооружение формирует полезное пространство жилой мансарды высотой от 2 до 2,5м, чтобы перемещаться внутри него было не затруднительно. Второй ярус создает форму верха крыши, ему позволено быть произвольной высоты.

Варьируя угол наклона верхних и нижних стропильных ног, можно получить оптимальную на собственный взгляд форму крыши. Считается, что лучше всего выглядит пятиугольная мансарда, углы которой соприкасаются с воображаемой окружностью.

Отметим, что принцип строительства ломанной крыши подходит не только для двухскатных стропильных систем. Интерпретируя базовый метод мансарду можно организовать в вальмовых, односкатных, шатровых и прочих кровельных конструкциях.

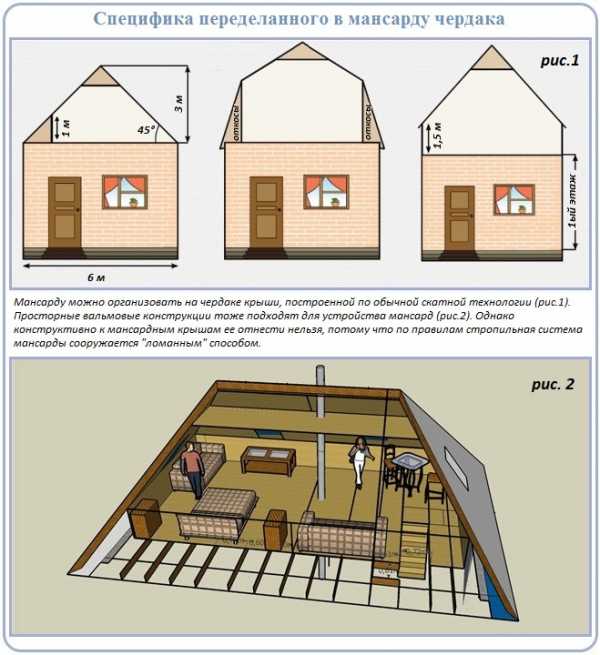

Иногда под мансарду переделывают уже существующее сооружение, в возведении которого не использовалась «ломанная» технология. Однако эти крыши априори к мансардному разряду отнести нельзя. Правда, никто не мешает при достаточной мощности стропильных ног использовать ригели скатных стропильных систем в качестве потолочных балок, а опоры дополнительных прогонов в качестве бруса для обшивки мансарды.

Выяснили, что главный признак мансардной крыши это наличие двух смежных стропильных конструкций, соединенных в треугольник или пятиугольник симпатичной хозяину формы. В их строительстве используется типовые технологии сооружения стропильных каркасов для скатных крыш:

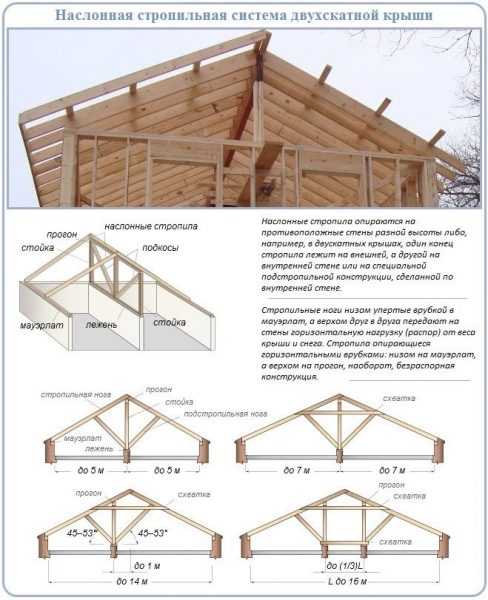

• Наслонная, согласно которой строят нижний ярус мансарды и используют в устройстве верхней части.
• Висячая. В соответствии с ней строят только верхнюю часть конструкции.

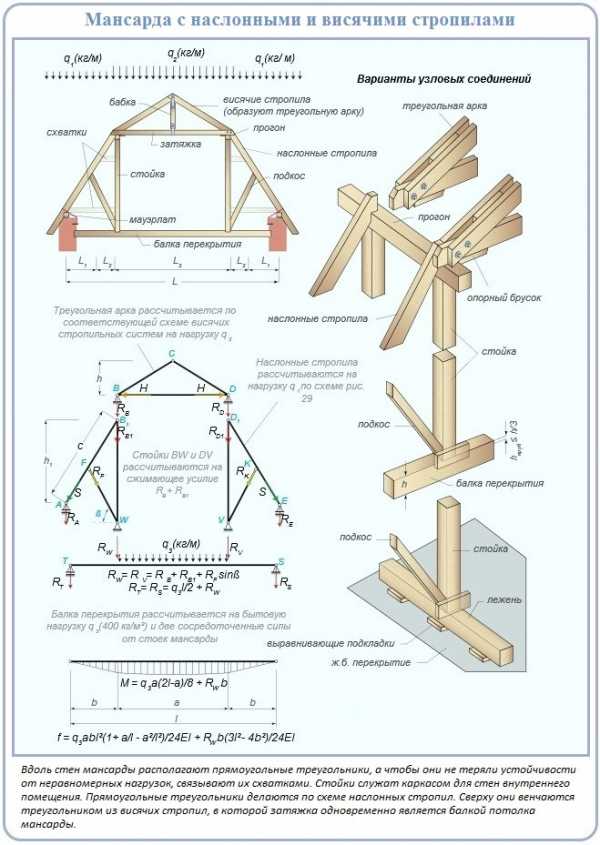

Если для упрощения разрез мансардной крыши разделить на две половины, внизу получится трапеция, а вверху треугольник. Наклонным сторонам трапеции разрешено быть исключительно наслонными, а сторонам треугольника наслонными и висячими.

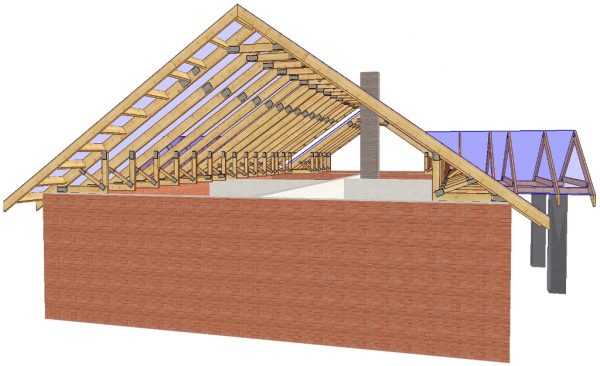

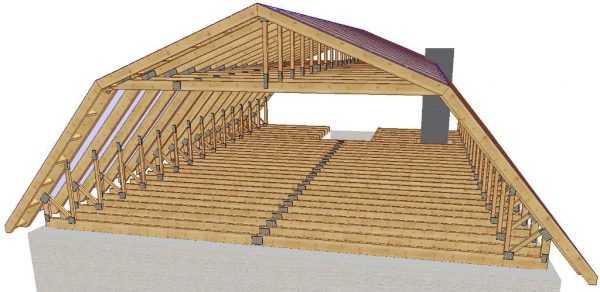

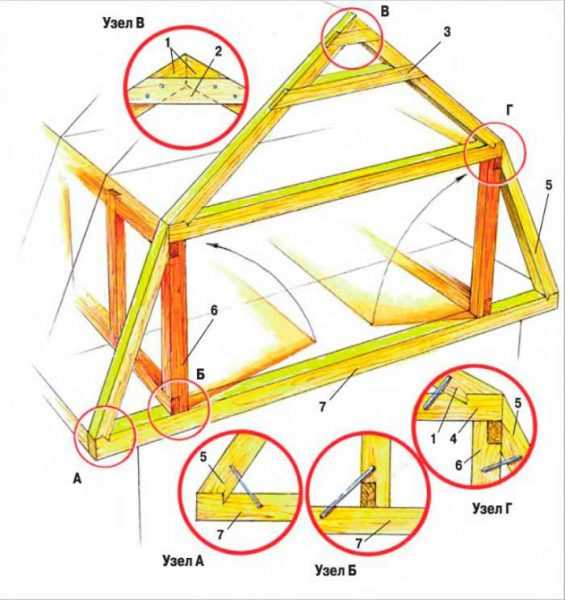

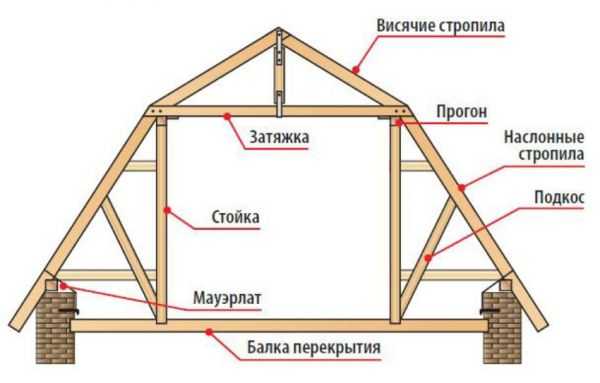

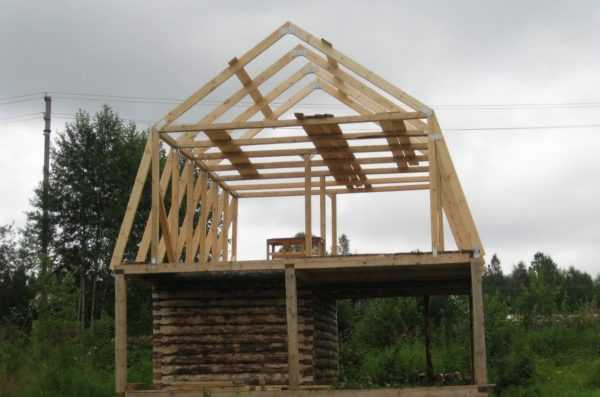

«Классикой жанра» по праву считается пятиугольная схема стропильной системы мансардной крыши со стойками-подпорками, образующими стенки внутреннего помещения. Ее разрез условно делится на простейшие геометрические фигуры. В центре прямоугольник, по бокам которого расположены два зеркально развернутых прямоугольных треугольника, сверху равносторонний треугольник.

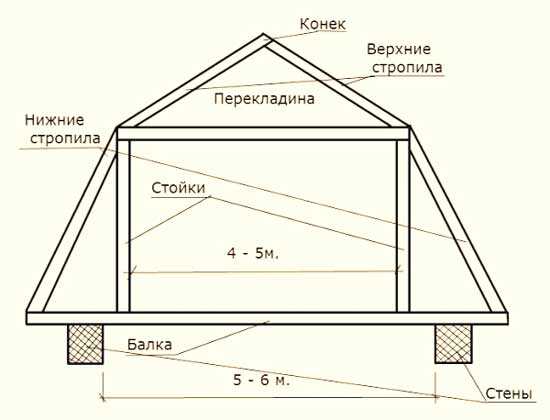

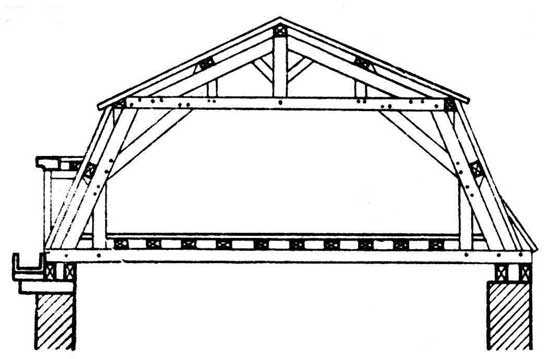

Стандартная мансардная конструкция

Наслонные стропила нижней части конструкции опираются внизу на мауэрлат, а верхней пяткой на правый или левый прогон. Часть каркаса мансардной крыши, венчающую сооружение, выполняют висячие стропильные арки. Их дополняют бабкой-подвеской посредине, если им предназначено перекрывать пролет более 3м. Бабку нельзя соединять с затяжкой арки врубкой, как опорную стойку. Ее работа заключается в предотвращении провисания затяжки – это не опора, а подвес.

Подпорки-стойки наслонных стропилин нижней части опираются через лежень на перекрытие. При необходимости увеличить устойчивость под подпорки монтируют подкосы. С лежнем и прогонами стойки соединяются врубками, места соединения дублируются металлическими уголками и зубчатыми пластинами. Если перекрытие бетонное, под лежень подстилается битумная гидроизоляция. Лежень может быть уложен не на перекрытие, а на кирпичные столбики или на выравнивающие доски. При устройстве мансарды по деревянному перекрытию можно вообще обойтись без лежня и врезать стойки непосредственно в балки.

На довольно крутые нижние части скатов мансардных крыш практически не действует снеговая нагрузка, осадки ведь на них не задерживаются. Однако у круто установленных стропилин есть другая беда – порывистые ветра будут стремиться перевернуть и сорвать крышу. Поэтому к креплению системы к мауэрлату отнестись нужно очень серьезно. В мансардной ситуации к стенам скрутками привязывается каждая стропилина, а не через одну, как у обычных скатных конструкций.

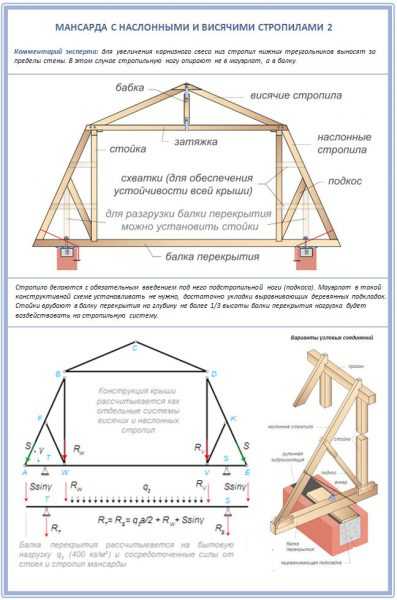

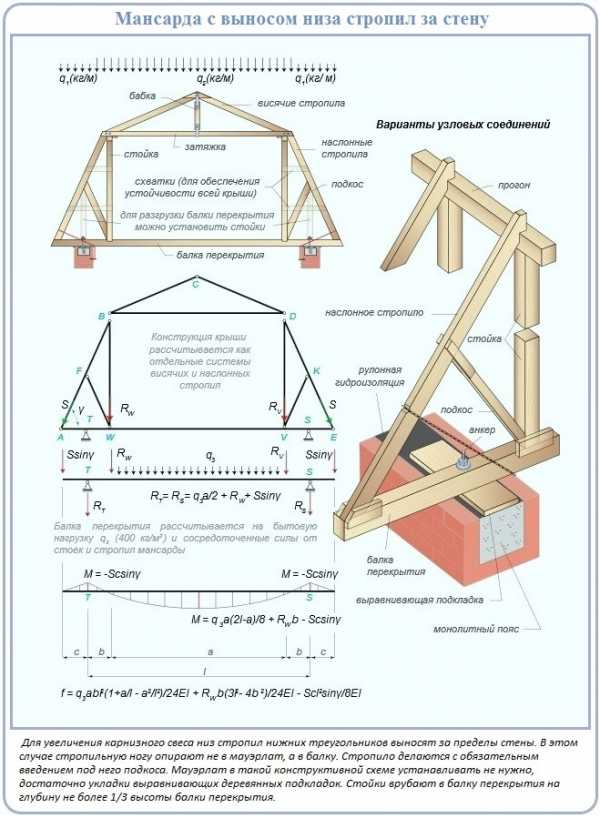

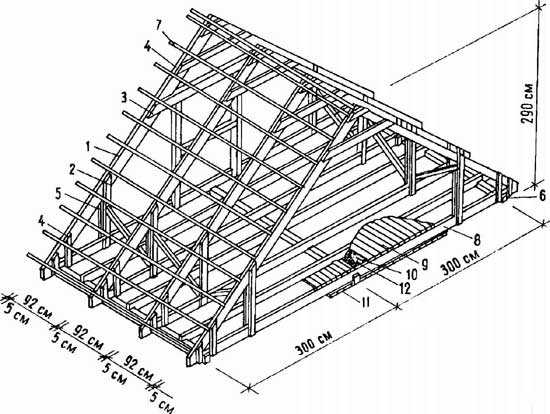

Способ выноса стропил за линию стены

Нередко бывает, что запланированная мансардная конструкция формирует слишком узкое внутреннее пространство. Его можно расширить путем выноса стропильных ног за пределы стен. Т.е. опираться стропильная нога будет не на мауэрлат, а на балки верхнего перекрытия. Этот случай по идее вообще не нуждается в мауэрлате. Зато усиливающие подкосы в схеме с выносом стропилин применяют беспрекословно, потому что под крайней частью боковых треугольников никакой опоры нет совсем.

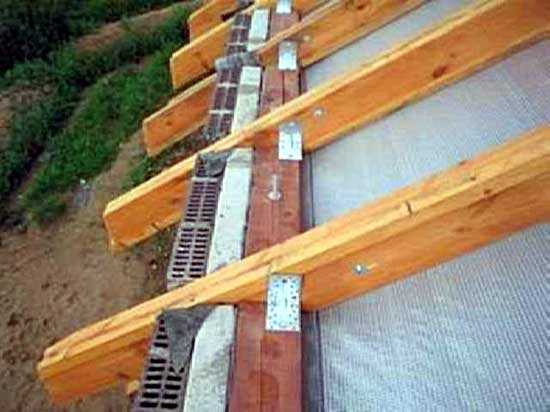

Установку мауэрлата можно упразднить, а вот заливка монолитного ж/б пояса для крепления балок к кирпичным стенам весьма желательна. Балки перекрытия к монолитному поясу крепятся анкерами, в них врубаются опорные стойки максимум на 1/3 толщины бруса. Важный момент: вынос стропилин за стену просто обязан сформировать карниз для деревянных домов шириной не менее 0,5м, для бетонных и каменных минимум 0,4м.

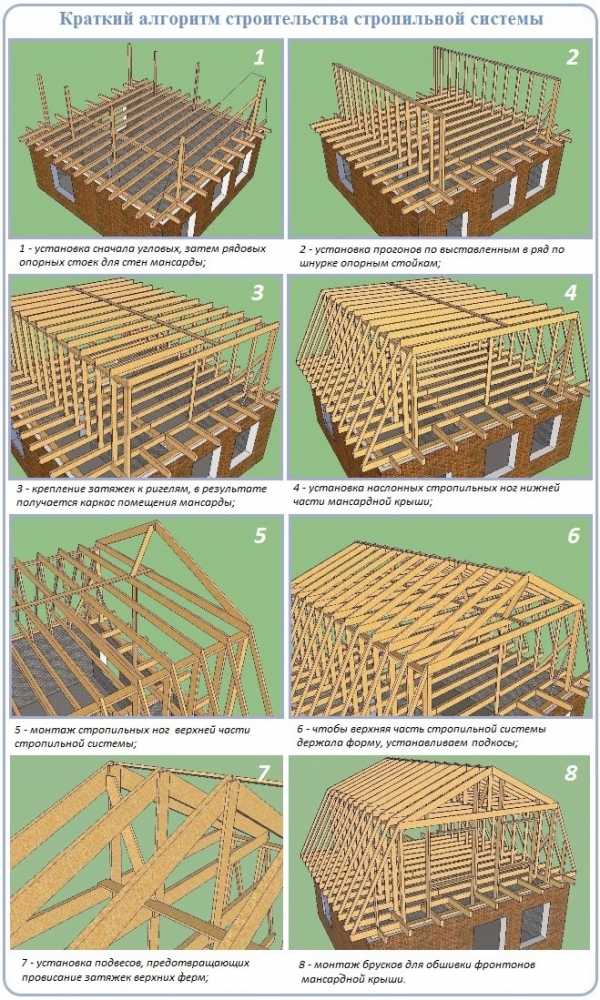

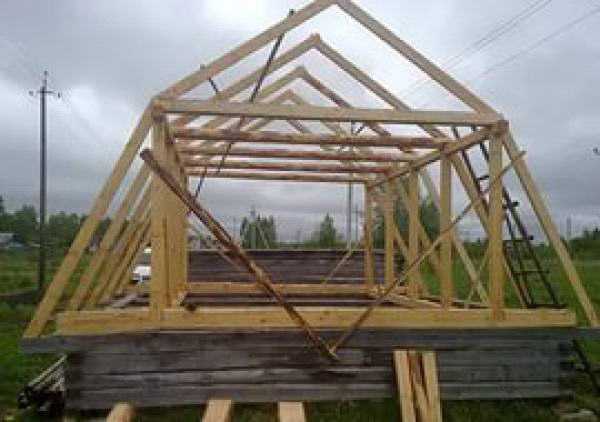

Технология сооружения стропильной конструкции с выносом стропильной ноги за стену:

• Устанавливаем крайние балки перекрытия, определяющие контур карнизных свесов. Т.к. перекрытие будет нагруженным, сечение балок принимаем от 150×200мм. Если при укладке стартового бруса выявится, что стены не формируют идеальный прямоугольник, стремимся изменением положения балок исправить огрехи.
• По натянутым между закрепленными крайними балками шнуркам укладываем и фиксируем остальные бруски. Контролируем высоту и шаг укладки балок перед креплением. Расстояние между элементами перекрытия равно шагу между стропильными ногами. Для утепленных крыш оптимальный шаг установки стропилин 0,6м, потому что он равен ширине плиты теплоизоляции. Если стропила будут монтироваться с подобной частотой, их можно сделать из доски 50×150мм.
• От левого и правого края откладываем расстояние, равное длине короткого катета прямоугольного треугольника. В отмеченных точках аккуратно стамеской выбираем гнезда на треть высоты балки под крайние опоры.

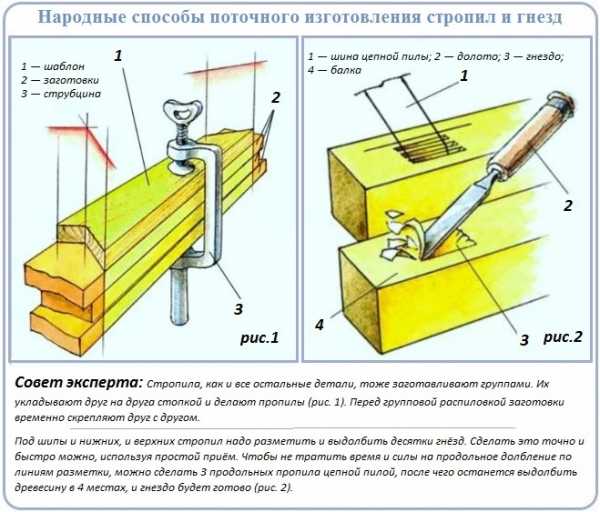

• Изготовим опоры путем вытески шипов. Их нужно сделать по размерам выбранных гнезд. Для изготовления угловых опор подойдет брус сечением 100×150мм, из него же следует сделать две несущие опоры для фронтонных сторон крыши. Под рядовые стойки достаточно бруса 50×100 мм. Материал для опорных элементов должен быть длиннее проектной высоты на длину шипа, но лучше на 10см на случай ошибок при стеске.
• Устанавливаем угловые стойки и скрепляем их временными распорками. Соединяем стойки шнуркой.
• По шнурке отвесом выверяем в балках точки выборки гнезд под рядовые опоры и выбираем указанные отверстия.
• Устанавливаем рядовые стойки и две несущие опоры в центрах фронтонов мансарды.
• На установленные опоры укладываем прогоны – доски сечением 50×150мм. Крепим прогоны уголками. Необязательно использоваться столько же гвоздей, сколько в уголках отверстий. Достаточно двух-трех на каждую плоскость. В результате укладки доски получается каркас стен будущей мансарды.
• Соединяем установленные друг против друга опоры брусками, прикрепив их к прогонам уголками. Эти элементы будут выполнять функцию ригелей, работающих на растяжение. Потому для их изготовления потребуется пиломатериал 1го сорта сечением 100×150мм. Под каждый установленный ригель нужна временная опора из дюймовки 25×150мм.
• Сверху ригели временно скрепляем все той же дюймовкой, отступив от краев каркаса 20-30см. Временный редкий настил из одной-двух-трех досок нужен для удобства монтажа верхней части стропильной системы.
• Делаем из дюймовки шаблон для стропилин нижнего ряда. Для этого прикладываем доску-заготовку к торцу прогона и балки. Затем очерчиваем линии пазов, вдоль которых предстоит отпилить излишки. Примеряем, при необходимости подтесываем излишки.
• По шаблону изготавливаем стропильные ноги. Если есть сомнения в безупречности строительства, то выпилить для начала лучше только верхний паз. Поместив стропилину на положенное ей место, можно будет потом скорректировать нижний паз по факту без нежелательной порчи материала.
• Устанавливаем торцовые стропильные ноги, которые нужно будет опять соединить шнуркой.
• Ориентируясь на шнурку монтируем стропильные ноги нижнего яруса мансарды.
• Аналогично изготавливаем шаблон для верхней части стропильной системы. Для того чтобы найти линию верхнего спила, временно нашиваем на фронтонную опору доску.
• Делаем зеркального собрата для предыдущего шаблона. Опираться стропила верхнего яруса будут друг в друга.
• Примеряем оба шаблона на крыше. Если все в норме, изготавливаем по ним требующееся количество верхних стропилин из доски 50×150мм.
• Сооружаем верхний ярус стропильной системы.
• Для того чтобы ригели не провисали, монтируем к каждой верхней ферме бабки требующегося размера. Жестко пришиваем их только к коньковой зоне, низ не должен быть жестко закреплен.

Дальше стропильные ноги прикручиваются к стенам проволочными связками. Затем устанавливается каркас фронтона, по которому его нужно обшить. В завершении монтируется обрешетка с шагом, соответствующим характеристикам кровельного материала.

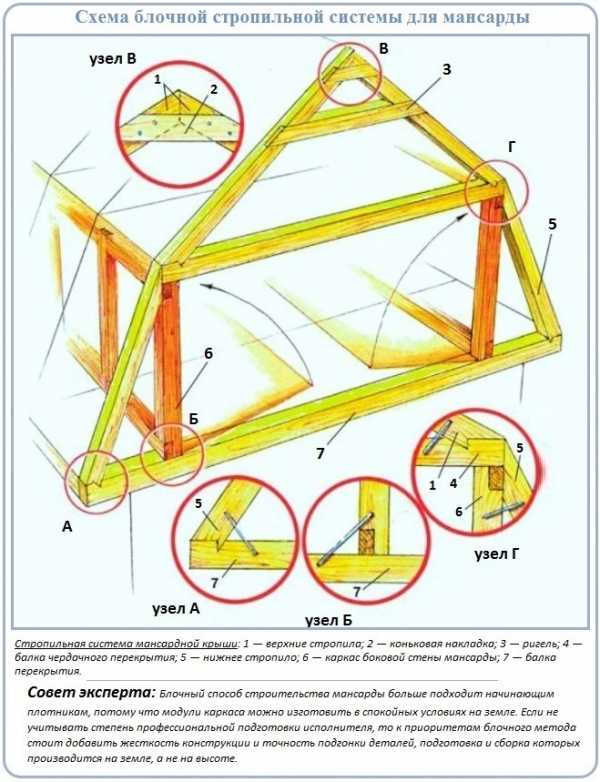

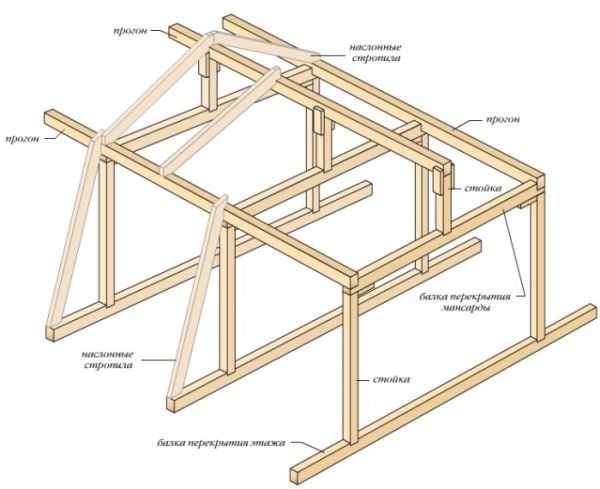

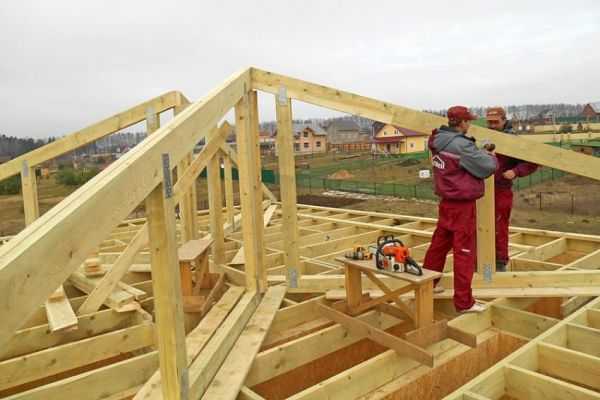

Метод с каркасными модулями

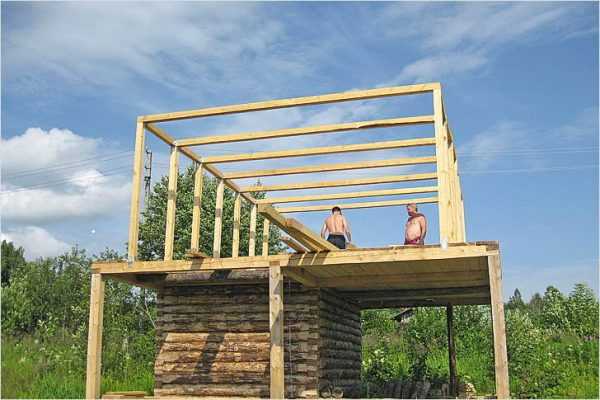

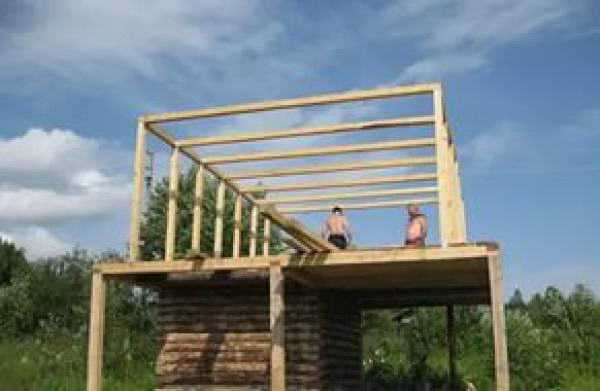

Технология отличается от предыдущего способа тем, что на перекрытие устанавливаются не отдельные опоры, а полностью подготовленные к креплению модули-блоки боковых стен будущей мансарды. Блочный метод устройства стропильной системы позволяет оптимизировать строительство мансардной крыши, потому что сооружение модульных элементов производится на земле. В спокойных условиях без ощущения высоты достичь точности узловых соединений легче.

Процесс устройства блочной мансардной крыши:

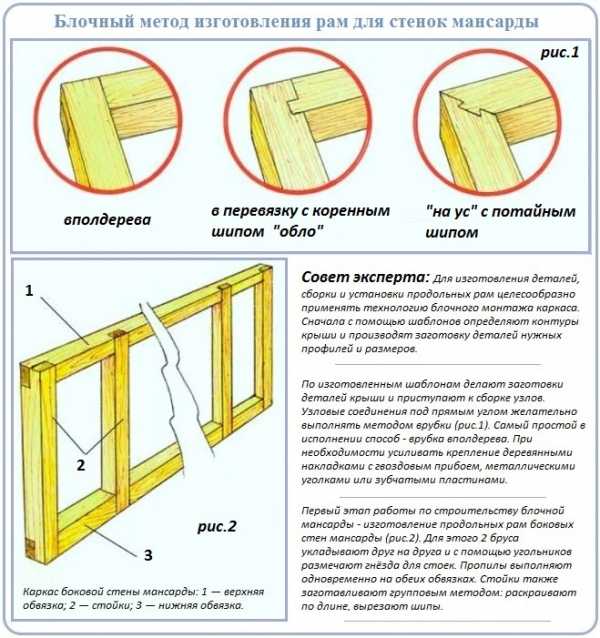

• По заранее сделанному проекту изготавливаем рамы стенок мансарды. Продольные брусья по этой методе играют роль прогонов и лежней. Их вместе со стойками раскладываем на ровной площадке и отмечаем при помощи угольника гнезда под опоры боковых стен. По отмеренным линиям делаем пропилы.
• Вырезаем на стойках шипы, размер которых обязан соответствовать размерам гнезд.
• Соединяем продольный брус с вертикальными стойками, получаем две модульных рамы – это стенки мансарды.
• Поднимаем рамы наверх, устанавливаем на предназначенное место. Временно фиксируем положение стенок распорками, затем прикрепляем их к балкам перекрытия скобами.
• Стамеской выбираем на краях балок гнезда для установки нижнего ряда стропил. Расположить их надо в одну линию. Чтоб соблюсти геометрию проще сначала наметить их бензопилой, потом доработать стамеской.
• Верхний стропильный ярус мансарды выполняем на земле, примерив предварительно заготовки к установленным элементам. Для точности подгонки к торцу будущей крыши временно прибиваем доску так, чтобы один ее края четко повторял центральную ось стропильной системы. Основание верхнего мансардного треугольника выполняет функцию растяжки. Длина его равняется расстоянию между наружными вертикальными плоскостями установленных рам. По краям растяжки выбираем гнезда, а на нижних пятках стропилин шипы.
• Собираем стропильные фермы верхнего яруса, для надежности монтируем дополнительный ригель, коньковый узел усиливаем треугольной леревянной накладкой.
• Пока не переместились на крышу, делаем заготовки стропильных ног. Примеряем их к разложенным на земле рамам. «Раскроить» их удобнее одним махом, прихватив несколько штук струбциной. Выпиливаем только верхний скос с учетом того, что опираться он будет частично на стойку стенки, частично на растяжку верхних стропильных ферм.
• Примеряем нижнюю стропилину к торцу. Прорисовываем в зоне ее нижней пятки форму шипа, повторяющую конфигурацию гнезда в балке. Выпиливаем шипы.
• Перемещаем на крышу фермы верхнего яруса и стропильные ноги нижнего яруса. Монтируем сначала фермы, прикрепив их к верхней обвязки стенок скобами, затем стропила нижней части, прикрепив их к балкам перекрытия все теми же скобами.

Последующие этапы строительства крыши выполняются по стандартным правилам. Подробно ознакомят с описанными принципами сооружения стропильной системы чертежи для мансардной крыши, наглядно представляющие конструкцию. Благодаря производству соединений врубкой вполдерева увеличивается прочность и жесткость каркаса в целом, что позволит не монтировать дополнительные подкосы.

Минус метода заключается в том, что готовые модули довольно тяжело транспортировать на крышу. Чтобы перенести туда собранные блоки без применения грузоподъемной техники потребуется минимум 4 человека.

Дощато-гвоздевая стропильная система

Строить мощную мансарду над небольшими дачными домиками нецелесообразно, но сэкономить место на малогабаритном участке все же хочется. Для хозяев небольших строений есть отличный вариант – легкая дощато-гвоздевая наслонная конструкция. Способ должен понравиться приверженцам экономии, потому что в сооружении не используется цельный брус.

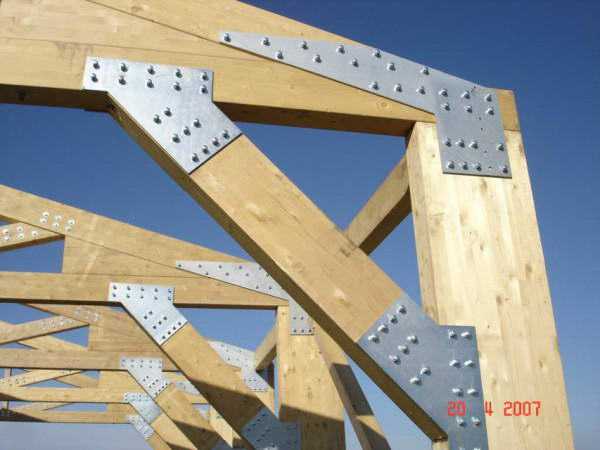

Для изготовления каждого из опорных элементов используются две доски, между которыми установлены дистанционные отрезки бруска. Формируемая брусками полость объясняет, почему система легка в сравнении с цельными собратьями. Для обеспечения пространственной жесткости устанавливаются ветровые схватки, соединяющие опоры со стропильными ногами. Свой вклад в усиление конструкции в свою очередь внесет обрешетка.

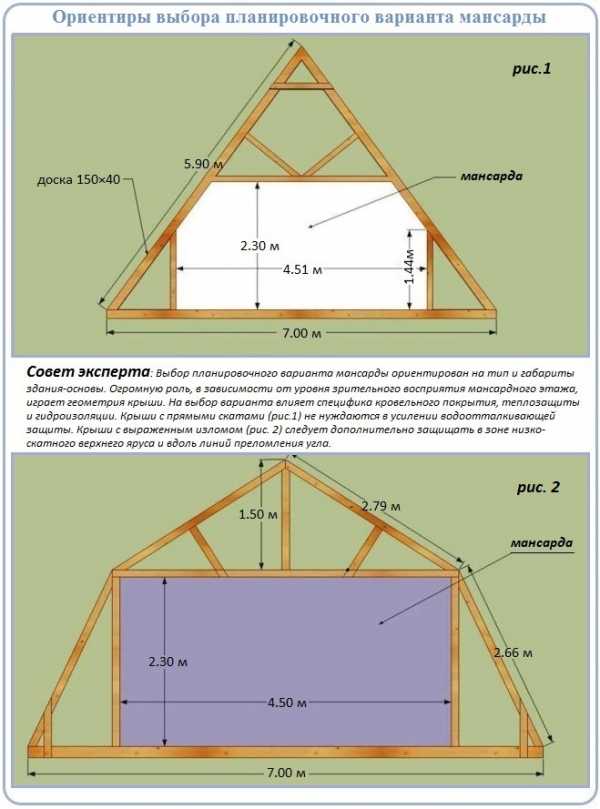

Для успешного результата работы очень желателен проект. Не факт, что представленные чертежи с размерами подойдут для обустройства конкретного дома. Типология в строительстве сейчас совсем не приветствуется. Если нет вообще никакой документации, лучше сделать хотя бы набросок будущей крыши, не забывая о высоте потолков в мансардном помещении. При этом:

• Следует соблюдать пропорции, ведь слишком большая мансарда может превратить небольшой дом в несуразную, похожую на гриб постройку.
• Нужно помнить, что нижняя часть мансардной крыши строится с использованием наслонных стропильных ног, а они оптически занижают свес и перекрывают верхнюю часть высоко расположенных окон. Ощутимого эффекта нависания не будет при устройстве мансарды по схеме с выносом стропил.

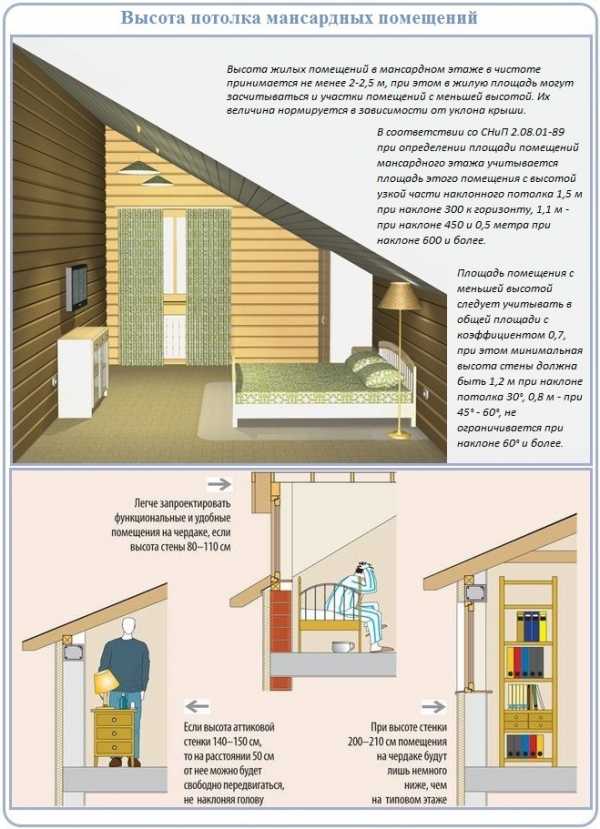

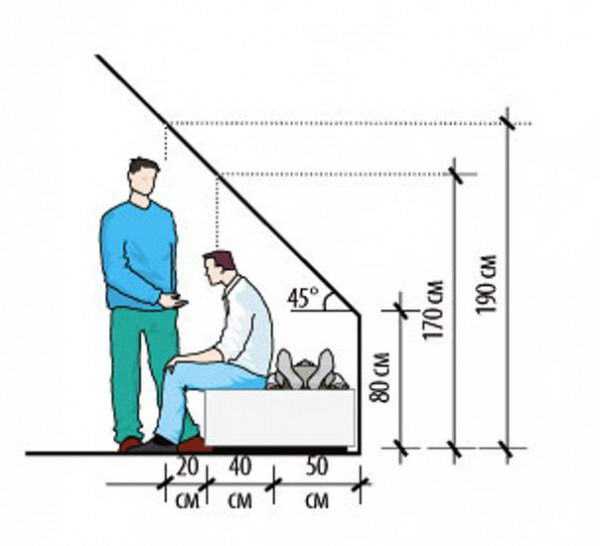

• Не стоит забывать, что высота мансардного помещения обязана обеспечить свободу передвижения. Именно этот ориентир требуется для правильного определения высоты стоек мансардных стенок.

Подобрать наилучшие пропорции крыши можно народным шаблонно-макетным способом. Согласно ему на ровной просторной площадке раскладываются бруски или доски, повторяющие контур строения в реальную величину. Меняя углы, передвигая составляющие, можно добиться оптимальной конфигурации. Элементы нужно зафиксировать гвоздями и тут же померить длины балок, стропил, затяжек, стоек. Полученные размеры помогут в изготовлении шаблонов.

Расчеты и планировку стропильной системы под мансардную крышу продемонстрирует видео:

Приведенные нами базовые варианты и схемы устройства мансардной стропильной конструкции помогут определиться с выбором оптимального типа стропильной конструкции.

krovgid.com

Стропильная система мансардной крыши: схема, конструкция и особенности монтажа

Существует несколько вариантов крыш, под которыми можно разместить комфортное жилое помещение. Для того чтобы обеспечить максимальный объём подкровельного мансардного пространства, необходимо подобрать оптимальный угол наклона скатов и не забывать о снеговой и ветровой нагрузке на крышу. Мы рассмотрим наиболее популярные конструкции мансардной стропильной системы в условиях средней полосы.

Конструкция стропильной системы мансардной крыши

Мансардная крыша даёт возможность получить дополнительное полезное пространство при сравнительно небольших финансовых вложениях, поэтому такое архитектурное решение завоевало большую популярность. Так что же называется мансардой?

Манса́рда (от фр. mansarde) — эксплуатируемое чердачное пространство (как жилое, так и нежилое помещение), образуемое на последнем этаже дома, либо последнем этаже части дома, с мансардной крышей.

Википедия

https://ru.wikipedia.org/wiki/Мансарда

Мансарда располагается в пределах несущих стен здания и опирается на них через мауэрлат, горизонтальные балки (затяжки) и стропила. Чем больше чердачное пространство, тем больше его полезный объём, который достигается путём увеличения угла наклона скатов и образуется более сложной стропильной системой. Расположение стропил мансардной крыши зависит от конструкции, которая может быть разных типов, а именно:

1. Шатровая или пирамидальная конструкция с минимальным объёмом подкровельного пространства.Скаты шатровой конструкции опираются на боковые стропила и центральную стойку, поэтому объём подкровельного пространства здесь минимален
2. Вальмовая или полувальмовая крыша, в которой основное жилое пространство находится под трапециевидными скатами.Стропила вальмовой крыши образуют два треугольных и два трапециевидных ската
3. Щипцовая конструкция, представляющая собой симметричную двускатную крышу с врезанными под прямым углом щипцами, что обеспечивает значительный объём чердачного помещения.Многощипцовая крыша позволяет обустроить полноценный мансардный этаж
4. Двускатная симметричная крыша с мансардой − классический вариант, отличающийся простотой монтажа и стойкостью к ветровым воздействиям благодаря жёсткой конструкции.Двускатная крыша требует наименьших затрат рабочего времени и небольшого расхода строительных материалов
5. Стропильная система мансардной ломаной крыши, обеспечивающая максимальный объём жилого пространства при относительно невысокой стоимости.Ломаная крыша является оптимальным решением по соотношению стоимости возведения к объёму полезного пространства мансарды

Стропильная система должна выдерживать постоянные нагрузки, которые состоят из веса конструктивных элементов, утеплителя и кровельного покрытия. Кроме этого, существуют переменные нагрузки, зависящие от силы ветра и от веса снега на кровле. Выбор сечения несущих элементов и способа их соединения должен быть направлен на создание максимально прочной и жёсткой конструкции, равномерно распределяющей нагрузку на стены здания.

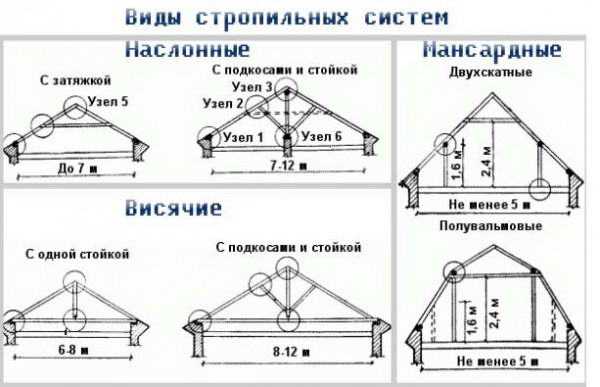

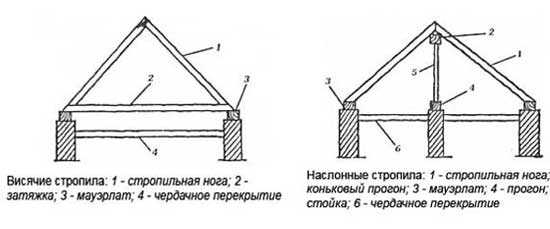

В зависимости от ширины здания применяются разные виды мансардных стропильных систем, которые делятся на висячие, наслонные и комбинированные.

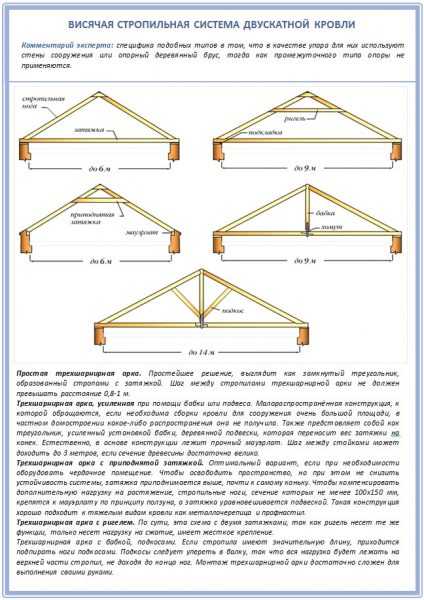

1. Висячими называют стропила, которые опираются на стены здания через мауэрлат и затяжку, а в верхней части образуют конёк. При этом способе соединения отсутствует промежуточная опора, а распирающее давление на стены дома снижается с помощью ригелей, стоек и подкосов. Система висячих стропил обычно используется при ширине здания не более 6 м.
   Для компенсации распирающих усилий в висячих стропильных конструкциях с длиной пролёта до 6 м используются затяжки и ригели
2. Наслонными именуют стропила с промежуточной опорой на внутреннюю стену дома. Они применяются, когда ширина здания составляет от 6 до 16 м. Чем она больше, тем больше элементов используется для равномерного распределения нагрузки.Наслонные стропила имеют одну или несколько опор внутри дома
3. Комбинированный вид стропильной системы используется в мансардных крышах с переменным углом наклона скатов. Наиболее характерным примером служит ломаная мансардная крыша, где нижние стропильные ноги являются наслонными с опорой на стойку и мауэрлат, а верхние монтируются как висячие стропила с опорой на затяжку и бабку. При возведении мансардных крыш используются все виды стропильных систем, и их выбор зависит от конструкции, в которой они применяются. В конструкции ломаной крыши верхние стропила являются висячими, а нижние − наслонными

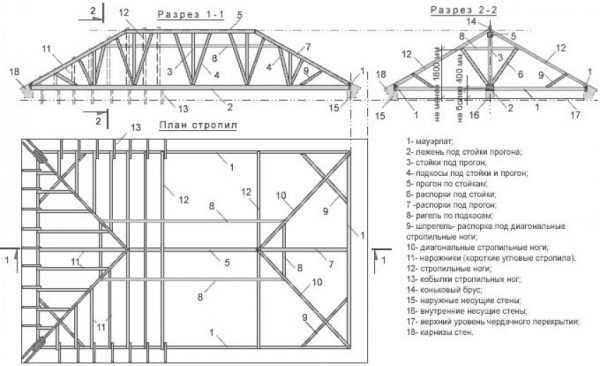

Схема стропильной системы мансардной крыши

Для возведения крыши необходимо иметь проект, в котором указан перечень и размер конструктивных элементов, а также способ их соединения. Чтобы понимать принцип и последовательность монтажа, нужно знать назначение элементов стропильной группы и способ прилегания крыши к стенам здания. Мансардная крыша состоит из следующих элементов:

• связующим элементом между стеной здания и стропильной группой является мауэрлат, который крепится на стены дома шпильками, скобами или анкерами;
• на мауэрлат параллельно короткой стене здания крепятся затяжки, а вдоль длинной стороны устанавливаются лежни;
• на центральном лежне монтируются вертикальные стойки;
• на стойки опирается коньковый прогон;
• стропила верхней частью опираются на коньковый прогон, а нижней частью соединяются с затяжкой, образуя карнизный свес;
• стропильные ноги в верхней части соединяются ригелями;
• на вальмовых крышах используются диагональные стропила и укороченные нарожники;
• дополнительной опорой диагональным стропилам служат шпренгели;
• для промежуточного крепления стропил используются стойки и подкосы;
• при необходимости стропила удлиняются кобылками.

Основными несущими элементами мансардной крыши являются стропильные лаги, лежни и затяжки, а также вертикальные стойки и коньковый прогон

На схеме указываются размеры элементов стропильной системы, их расположение, углы наклона и способы врезки в узлах соединения. Обязательно также приводится информация о расположении сдвоенных стропил, наличии дополнительных опор, размерах карнизных и фронтонных свесов.

Схема является основным документом для сборки системы стропил, в ней отражаются все нужные параметры. Однако перед раскроем материала необходимо ещё раз проверить расчёты и создать шаблоны основных деталей. При отсутствии проекта провести расчёты и создать схему нужно самостоятельно.

Шаг стропил мансардной крыши

Перед началом работ нужно выбрать шаг стропил мансардной крыши. Расстояние между стропилами и нарожниками (в случае вальмовой крыши) зависит от нескольких факторов:

• размера здания;
• типа стропильной системы;
• постоянной и переменной нагрузки на кровлю;
• сечения стропил, стоек и укосов;
• вида кровельного покрытия;
• типа и шага обрешётки;
• размеров утеплителя.

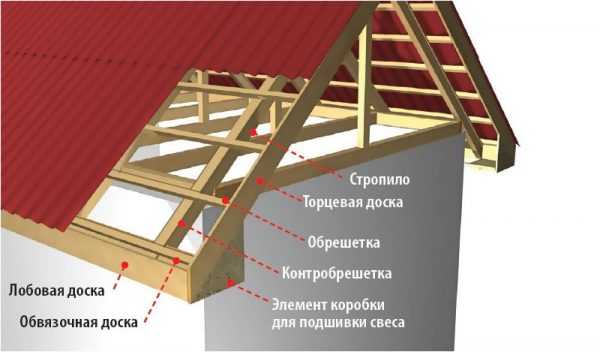

Для стропил, обрешётки и контробрешётки выбирают материал хвойных пород в соответствии со СНиП II-25, а нагрузку на стропила рассчитывают по СНиП 2.01.07 и СТ СЭВ 4868. Исходя из изложенного в строительных нормах и правилах, можно сказать, что для стропил длиной менее 9 м применимо сечение бруса от 50Х150 до 100Х250 мм при шаге от 60 до 100 см. Размер здания оказывает влияние на конструкцию фермы и наличие стоек, подкосов и ригелей, применение которых повышает прочность стропильных ног и позволяет увеличить шаг между стропилами до 120 см и более. Обычно для выбора шага используют справочные таблицы, которые содержат рекомендации с учётом длины стропил и сечения бруса.

Таблица: зависимость шага между стропилами от сечения бруса и длины стропил

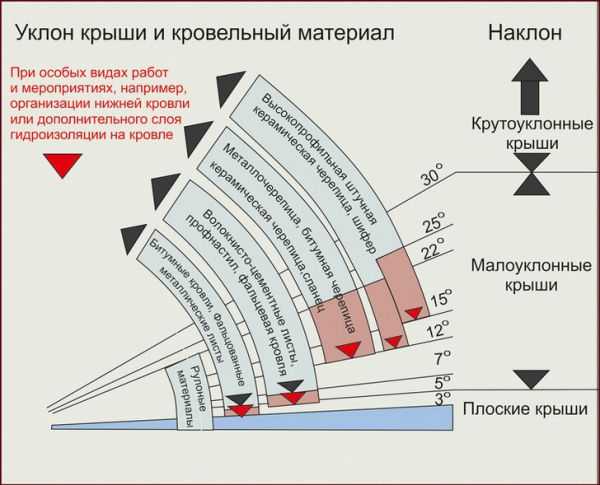

Вид используемого кровельного покрытия также влияет на выбор шага стропил, потому что разные материалы имеют разный вес:

• черепица в зависимости от вида весит от 16 до 65 кг/м², шифер − 13 кг/м². Такие тяжёлые покрытия подразумевают уменьшение шага стропильных ног до 60–80 см;
• вес металлических покрытий и ондулина не превышает 5 кг/м², поэтому шаг стропил можно увеличивать до 80–120 см.

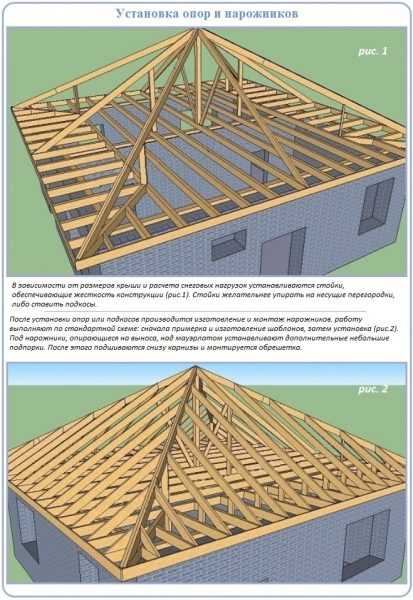

На вальмовых крышах шаг нарожников в любом случае выбирают равным 50–80 см для придания скату большей жёсткости.

Кроме этого, шаг установки стропил зависит от:

• частоты расположения затяжек, на которые опираются стропила, если выбран именно этот способ крепления стропильных ног;
• обрешётки, которая бывает тяжёлой − сплошное основание под мягкие кровельные материалы или лёгкой, − разреженной, настилаемой из досок 25Х100 мм с шагом 25–45 см. Сплошная обрешётка имеет большую прочность, поэтому позволяет увеличить расстояние между стропилами;

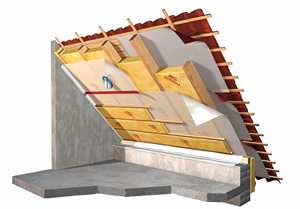

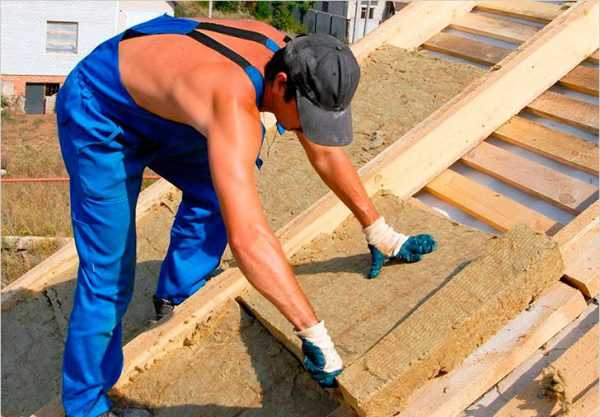

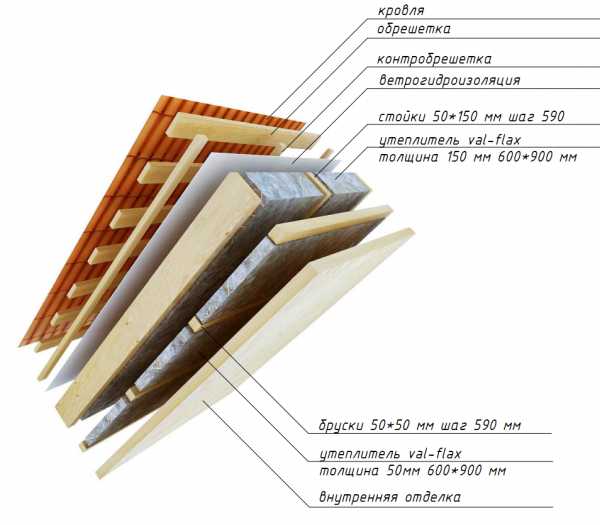

• ширины утеплителя, который укладывается в межстропильное пространство. Производители выпускают утепляющие материалы шириной 610 и 1220 мм, но уточнять этот параметр необходимо у поставщика.При выборе шага между стропильными лагами желательно учитывать размер утеплителя, который будет закладываться в подкровельное пространство

Длина стропил и обрешётки мансардной крыши

При самостоятельных расчётах размеры некоторых конструктивных элементов крыши приходится вычислять по имеющимся габаритам здания и углу наклона скатов. Длину стропил иногда приходится корректировать для разных видов мансардной крыши, подбирая оптимальные размеры всей конструкции в целом.

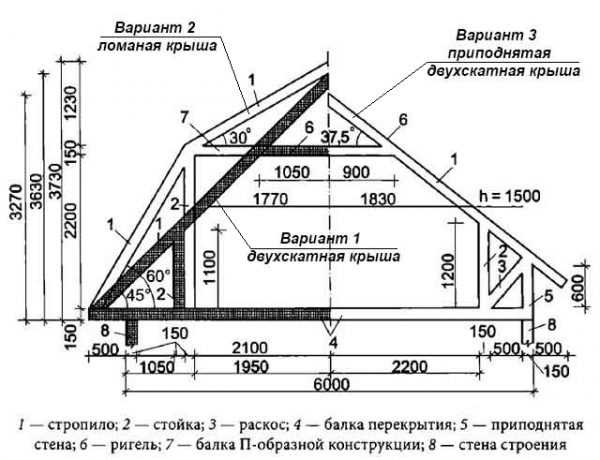

Допустим, что основные размеры здания известны и необходимо рассчитать длину стропильных лаг для нескольких предполагаемых вариантов угла наклона и типа крыши. Пусть половина ширины здания L составляет 3 м, размер карнизного ската − 50 см.

1. Для двускатной крыши с уклоном в 45^о длина стропил будет равна C = L / sin 45^о = 3,5 / 0,71 = 4,93 м, а высота конька H = L ∙ tg 45^о= 3,5 ∙ 1 = 3,5 м.
2. Для более пологой двускатной крыши с углом наклона в 37,5^о длина стропильной ноги С = 3,5 / sin (90^о-37,5^о) = 3,5 / cos 37,5^о = 3,5 /0,79 = 4,43 м. Высота конька H = 3,5 ∙ tg 37,5^о = 3,5 ∙ 0,77 = 2,70 м.
3. Вариант ломаной двускатной крыши подразумевает использование стропил с разным углом наклона и различной длиной. Поэтому они считаются по отдельности. Если видоизменить конструкцию так, что угол наклона нижних скатов станет равным 60 ^о, а верхних − 30^о, то размеры стропил будут следующими:
   • длина нижней лаги C₁ = 1,55 / cos 60^o = 1,55 / 0,5 = 3,1 м;
   • длина верхней лаги C₂ = 1,95 / cos 30^o = 1,95 / 0,87 = 2,24 м.Длину стропил необходимо корректировать в зависимости от конструкции стропильной системы и длины карнизного свеса

Дополнительные расчёты показывают, что увеличение угла наклона нижнего ската с 60 до 70^о позволит прирастить ширину мансарды на 10%.

Длину обрешётки, соединяющей стропильные ноги, определяют, учитывая фронтонные свесы, которые защищают стены фасада от осадков. Длина фронтонного свеса зависит от высоты здания и выбирается в пределах от 40 до 60 см. Поэтому общая длина ската будет равна длине дома, увеличенной на удвоенную длину свеса.

Предположим, что длина дома равна 10 м, а фронтонный свес составляет 0,6 м. Тогда размеры обрешётки необходимо рассчитывать из учёта длины ската, равной 10 + 0,6 ∙ 2 = 11,2 м.

Рассчитывать параметры обрешётки следует с учётом длины фронтонных и карнизных свесов

Любая корректировка проекта требует тщательного пересчёта параметров стропильной системы с учётом возникших изменений.

Видео: расчёт мансардной крыши

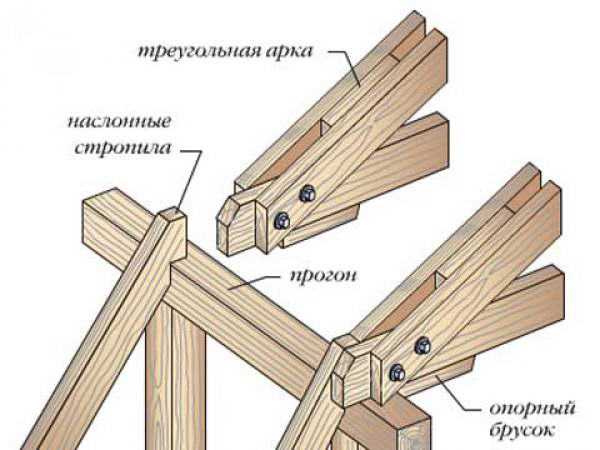

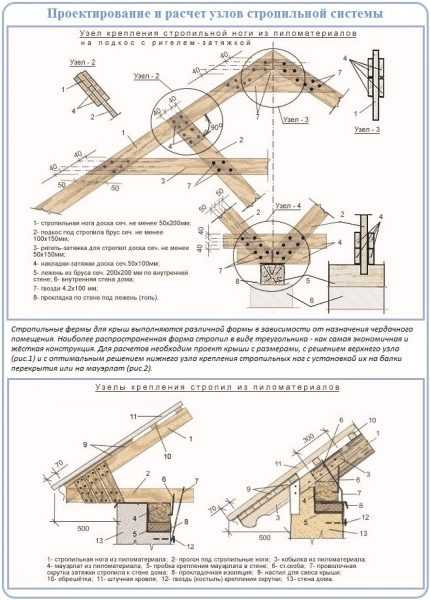

Узлы стропильной системы мансардной крыши

Узлы стропильной системы крыши представляют собой место соединения отдельных элементов в единую конструкцию, которая позволяет равномерно распределить нагрузку на стены здания. Соединение производится гвоздями, саморезами или болтами с помощью накладных деревянных элементов или металлических угольников и пластин, а также путём соединения в паз. Для возведения двускатной крыши используют следующие основные узлы:

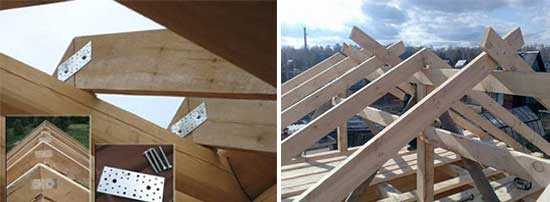

1. Коньковый узел, обеспечивающий соединение стропильных ног между собой и коньковым прогоном.
2. Места, в которых ригель связывает стропила для придания большей прочности и жёсткости стропильным фермам.
3. Точки крепления подкосов и стоек, которые придают дополнительную опору стропилам.

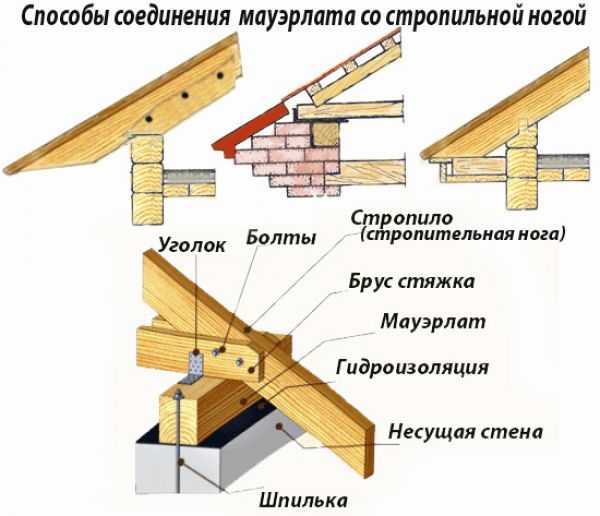

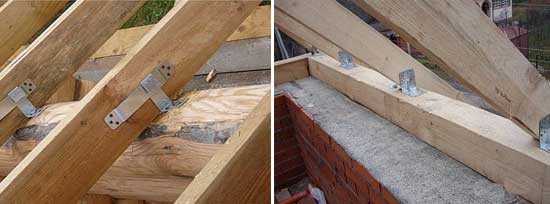

4. Карнизный узел, в котором стропила крепятся к затяжке или мауэрлату, образуя карнизный свес.

Узловые соединения стропильной системы должны выполняться так, чтобы обспечивалось максимально жёсткое крепление элементов между собой

Для двускатной ломаной крыши характерным является узел, где соединяются верхняя и нижняя стропильные лаги, вертикальная стойка, ригель и прогон. Такое сложное соединение требует применения врезок, болтов, стальных пластин и строительных скоб.

В самом сложном узле ломаной мансардной крыши соединяются пять стропильных элементов

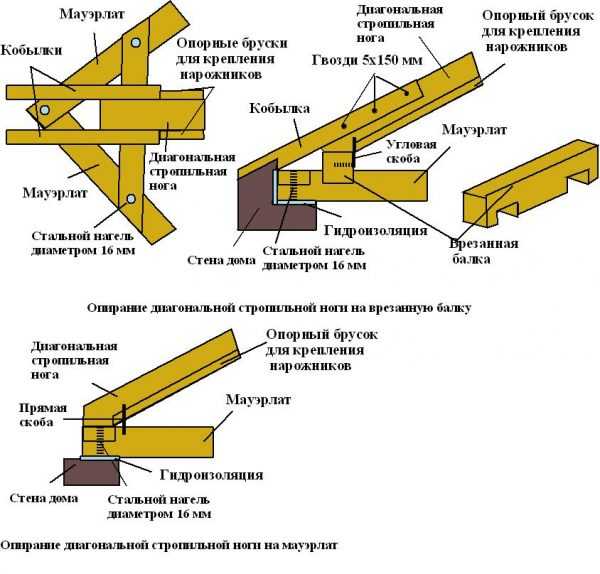

Наиболее сложным узлом вальмовой мансардной крыши является место соединения боковых или диагональных стропильных ног с мауэрлатом. Боковое стропило в нижней части опирается на угловой брус мауэрлата и на врезанную балку, в другом варианте между врезанной балкой и стропильной ногой ставится вертикальная стойка или шпренгель. Верхняя часть вальмовых стропил крепится к коньковому прогону с помощью болтов или гвоздей.

Угловые стропила вальмовой крыши несут на себе наибольшую нагрузку, поэтому узел их соединения с мауэрлатом нужно продумывать наиболее тщательно

Описанные узлы применяются наиболее часто при монтаже стропильных систем разных конструкций и позволяют осуществить монтаж несущих элементов своими силами. Для эффективной и качественной сборки необходимы чертежи и изготовление шаблонов с выверенными углами стыков и врезок.

Видео: узлы стропильной системы

Расчёт стропильной системы мансардной крыши

Стропильная система является основой крыши, поэтому важно выбрать ту конструкцию, которая наиболее подходит климатическим условиям региона и имеющимся требованиям к размерам жилой мансарды. После выбора конструкции производится расчёт угла наклона скатов и высоты конька для требуемых размеров мансардного помещения. Вычисления производятся с учётом размера карниза по следующим формулам:

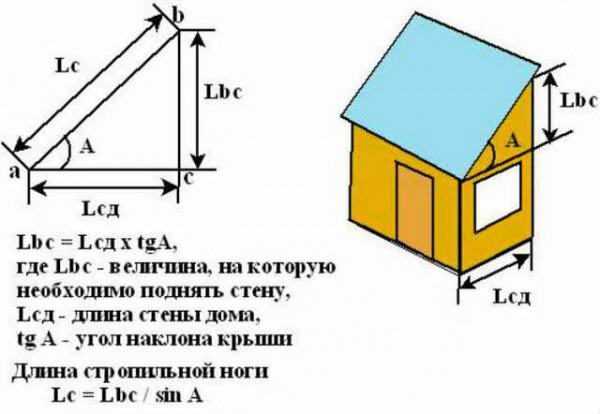

1. L_bc = L_ac ∙ tg A, где L_bc − высота конька, L_ac − половина ширины дома с учётом карнизного свеса, A − угол наклона ската.
2. L_c = L_bc /sin A, где L_c − длина стропильной ноги.Расчёт стропильной группы мансардной крыши производится с помощью несложных тригонометрических формул

Значение тригонометрических функций можно найти в справочных таблицах.

Таблица: значения тригонометрических функций для различных углов наклона ската

Самым сложным при проектировании мансардных крыш является подсчёт пиломатериала. Рассчитать количество необходимых стропил и увязать их со стандартной длиной в 6 м иногда бывает довольно сложно. Допустим, что мы выбрали самую сложную в расчётах вальмовую крышу размером 10Х13 м с учётом карнизных свесов длиной 80 см и углом наклона скатов 45^о. Тогда боковые стропила будут иметь длину 5 / sin 45^о = 7,04 м. Поэтому стандартный шестиметровый брус придётся удлинять. Обычно для стропил длиной чуть больше 6 м используют брус 100Х200 мм или доску 50Х250 мм.

Если здание имеет большие размеры, то для него требуются стропила длиннее стандартного размера в 6 м, поэтому брус приходится удлинять

Что касается горизонтального бруса перекрытия, то поскольку ширина здания равна 10 м, затяжки должны состоять из двух частей, которые либо опираются на внутреннюю стену здания, либо стыкуются между собой усиливающими элементами и опираются на прогон. Для затяжек и прогонов используют брус сечением не менее, чем 50Х200 мм. По периметру здания проходит мауэрлат, для которого используется брус 150Х150 мм или 200Х200 мм. По выбранной нами схеме периметр здания составляет 39,6 м, поэтому для монтажа мауэрлата потребуется семь шестиметровых брусьев. Размеры всех остальных элементов стропильной системы не будут превышать 6 м.

Вес пиломатериала стропильной системы рассчитывается путём суммирования длин всех элементов с определённым сечением и пересчёта их количества в кубические метры. Это необходимо для определения массы всей крыши, а также бывает нужным при закупке и транспортировке материала. Подсчёт производится по таблице, а затем полученные значения умножаются на вес 1 м³ пиломатериала.

Таблица: расчёт количества пиломатериала в 1 м³ и объём одной единицы материала

Сосновый пиломатериал при 12% влажности весит 505 кг/м³, при транспортной влажности 25% − 540 кг/м³. Вот некоторые примеры расчётов:

1. Если в 1 м³ материала сечением 50Х200 мм содержится 16,6 досок, то вес одной доски будет равен 540 / 16,6 = 32,5 кг.
2. Если закупается 25 м³ пиломатериала, то весить он будет 25 ∙ 540 = 13 500 кг.
3. Если требуется 100 досок 25Х200, то необходимо купить 100 / 33,3 = 3 м³ древесины, которая будет весить 3 * 540 = 1 620 кг.

Важно отметить, что обрезной пиломатериал желательно приобретать с наименьшей влажностью, чтобы после монтажа он не коробился и не растрескивался, особенно это касается бруса большого сечения. Для строительства стропильной системы влажность древесины не должна превышать 18%.

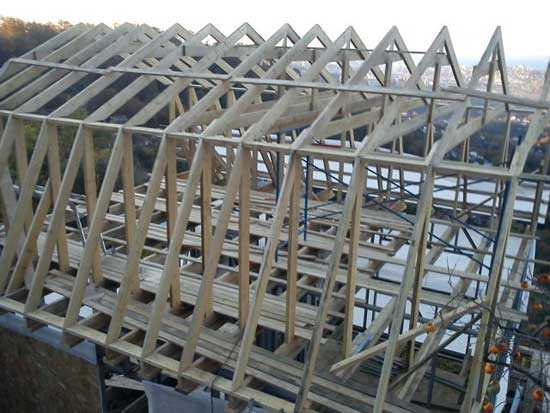

Монтаж мансардной стропильной системы

Монтаж стропильной системы с жилым подкровельным пространством требует тщательной подготовки. Необходимо смонтировать удобные леса, настилы и лестницы, а также снабдить рабочие места страховочными верёвками. Рабочие должны быть обеспечены спецодеждой, средствами защиты и исправным оборудованием. На земле необходимо выбрать ровное место для предварительной сборки ферм, разметки углов и изготовления шаблонов. Все деревянные элементы должны быть обработаны антисептическими и противопожарными составами.

После этого можно приступать к работам, которые проходят в следующей последовательности:

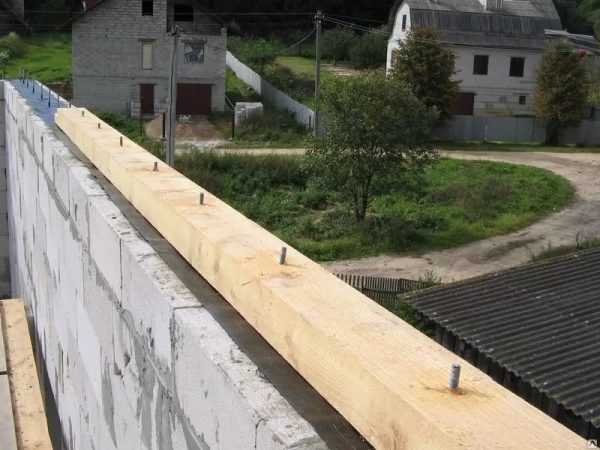

1. На стены с замурованными шпильками монтируется по периметру мауэрлат. При наличии внутри здания несущей стены укладываем на неё лежень или прогон одной высоты с мауэрлатом.Если дом возводится из строительных блоков, то мауэрлат удобнее всего укладывать на резьбовые шпильки, замурованные в стену в процессе её кладки
2. На мауэрлат параллельно короткой стене крепятся затяжки с карнизными выносами.
3. На затяжках выставляются вертикальные стойки, ограничивающие мансардное помещение.
4. Стойки соединяются с затяжкой, служащей потолком мансардному помещению. Установленные таким образом фермы соединяются между собой горизонтальными прогонами.
   Вертикальные стойки, верхние затяжки и горизональные прогоны формируют каркас мансардного помещения
5. Устанавливаются нижние, а затем и верхние стропила, которые крепятся в коньковой части.
6. Для укрепления нижних и верхних стропил используются подкосы, бабки и прибоины.
7. Монтируется обрешётка и лобовая доска на карнизном свесе.После установки всех стропильных лаг остаётся уложить обрешётку и прибить лобовую доску

Мы рассмотрели сборку стропильной системы на примере ломаной мансардной крыши. Сооружение прочих конструкций состоит из аналогичных операций и в основном заключается в выполнении работ по проектной монтажной схеме, где отражены способы соединения элементов стропильной системы. При наличии тщательно рассчитанных чертежей бригада из четырёх человек в состоянии смонтировать крышу со стропильной системой любой сложности.

Видео: монтаж мансардной крыши

Мы рассмотрели стропильную группу мансардной крыши, её конструкцию, расчёт, а также схему и описание основных узлов. Предложили вариант пошагового монтажа несущих конструкций мансарды, приложили иллюстрации и видео, которые поясняют порядок сборки конструктивных элементов мансардной крыши. Теперь её успешное возведение зависит только от тщательности выполнения требований инструкций и технологий и наличия у исполнителей определённых навыков проведения строительных работ. Желаем вам успехов.

Копирайт, рерайт на технические и строительно ремонтные темы, а также медицинская и научно-популярная тематика. Оцените статью: Поделитесь с друзьями!

stroydom.guru

Стропильная система мансардной крыши:расчет и установка

Cтропильные системы мансардных крыш



Приступая к строительству мансарды, необходимо иметь хороший проект. Вид кровли должен гармонично сочетаться с видом всего здания. Выбирая конструкцию верхнего этажа, необходимо выяснить, как устроена стропильная система мансардной крыши, каков ее шаг. Конструкция стропильной системы является основой кровли. Важными являются все узлы, опоры, расстояние между ними, материал и ограждения. Это опорный скелет кровли, определяющий ее надежность и долговечность, кроме того, стропильная система позволяет выполнять ее прямую функцию – защищать от непогоды. Если планируется строить мансарду своими руками, необходимо подобрать не очень сложную схему конструкции. Стропильная система во многом зависит от того, какой тип кровли будет выбран, какой шаг стропил и какой вид мансардной крыши будет предпочтительным.

Проект должен содержать расстояние между стропилами, шаг расположения балок, учитывать как собственный вес кровли, так и нагрузку, вызванную природными осадками. Кроме того, все узлы должны быть устойчивы к перепадам температур.

Система стропил и узлы для различного вида мансардных конструкций имеют свои отличия. При этом конструкция должна быть не очень тяжелой, дабы не нагружать стены здания, надежной и прочной, а шаг стропил оптимальным. По видам мансардные кровли бывают:

• Двухскатными, с двумя скатами по сторонам.

Двухскатная крыша



• Ломаной, состоящей из двух или более скатов с различными углами наклона.

Ломаная крыша



• Вальмовой, где два или больше ската имеют треугольную форму.

Вальмовая крыша



• Полувальмовая, с торцевыми скатами расположенными примерно на расстоянии половины высоты.

Полувальмовая крыша



• Купольная, для зданий, имеющих многоугольную или круглую форму.

Купольная крыша



• Сводчатая, имеющая форму дуги в разрезе.

Сводчатая крыша



Тип кровли подразделяется на вентилируемые и невентилируемые конструкции. В зависимости от климата выбирается строение того или иного типа. Для влажных климатических зон с большим количеством осадков предпочтительнее строить вентилируемые кровли. В подобных крышах слой воздуха между кровельным материалом и изолятором выполняет дополнительную предохраняющую функцию. Невентилируемая, ломаная больше подходит для сухого климата.

Характерными особенностями мансардной кровли, в отличии от стандартных крыш является воздействие на конструкцию не только снаружи, но и изнутри. Внешние в виде осадков и ветра и внутренние в виде конденсата, возникающего из-за разницы температур в помещении и на улице. Поэтому конструкция верхнего этажа и стропильная система должны иметь дополнительную пароизоляцию и теплозащиту — слои материала, уложенные на некотором расстоянии между собой.

Для дополнительной теплоизоляции, как правило, используется минеральная вата, вместе с влагонепроницаемым материалом и гидроизоляцией на кровле они образуют хорошую защиту. Небольшое расстояние между слоями даст вентиляцию кровле.

Как правильно устанавливать теплоизоляцию и гидроизоляцию



При строительстве мансардной кровли необходимо четкое соблюдение норм и рекомендаций касающихся конструкций системы стропил и их шага. Основные из них:

• Брус или доску для изготовления стропил следует выбирать из древесины высокого качества и хорошо просушенной (с влажностью не более 15%).
• Размер стропил следует выдерживать не менее 100х100 мм  в сечении.
• Не допускается врезка балок в нижний венец, это может ослабить конструкцию.
• Обязательно обработать огнезащитным составом и антисептиком все узлы из дерева, для предотвращения грибка и гниения.
• Угол наклона стропил от 30 до 60 градусов.
• Крепления стропил осуществляются металлическими уголками или металлическими скобами и специальными гвоздями, обвязка производится проволокой.

1. Крепление стропил с помощью металлических уголков



• Высота стропильной системы варьируется 2.5-3.5 метра, а ломаная конструкция допускает высоту до 4м.

1. Высота стропильной системы ломаной крыши



• Особо тщательно следует проектировать и просчитывать узлы и оконные проемы, шаг стропил, т.к. после монтажа стропил изменить параметры мансардных окон будет сложно.

1. Шаг стропил



Стропильная система мансардной крыши может строиться из различных материалов. Современная промышленность позволяет использовать не только дерево, но и облегченные металлические балки и узлы. Самые распространенные это:

• конструкции из металла;

Металлическая стропильная конструкция



• железобетонные конструкции, применяемые в основном для промышленных зданий;

Железобетонная стропильная конструкция



• деревянные конструкции;

Деревянная стропильная конструкция



• комбинированные конструкции.

Комбинированная стропильная конструкция



Определять материал следует исходя из конструктивных параметров здания, его размеров и применения. Металлические и бетонные стропильные системы, как правило, используются на зданиях промышленного назначения. В частных и небольших по размеру домах чаще предпочитаются деревянные конструкции. Дерево легче обрабатывать, конструкция кровли не такая тяжелая, стропильная система из дерева легче монтируется и намного экологичнее.

Чтобы кровля прослужила долго, надежно выполняла свои функции и не требовала постоянного ремонта, необходимо проделать точные расчеты перед началом строительства. Следует учесть собственный вес кровли, зависящий от ее материала, количество осадков и нагрузки ветра. В соответствии с расчетами выбирается тип стропильной конструкции и шаг установки стропил. Перечислим основные разновидности стропильных систем:

Висячая стропильная система



• система стропил ломаной крыши;

Ломаная стропильная конструкция



• наслонная система;

Наслонная стропильная система



• комбинированная.

Комбинированная стропильная система:
Р и Р1 — сосредоточенные силы от веса прогонов и крыши на них, вместе со снеговой, ветровой и пр. нагрузками (равны реакции опор прогонов)



Расчеты для систем с наслонной конструкцией, ломаной кровли легче и быстрее, чем для висячих стропил. Наиболее распространёнными являются комбинированные стропильные конструкции скатных крыш. Рекомендуется расчет сложных стропильных систем поручить профессиональным проектировщикам.

Расчет с помощью сложных формул и коэффициентов должен дать значение нагрузки на один метр квадратной стропильной системы. Для жилых домов нормативная средняя нагрузка равняется 50 кг на м².

Расчетная схема стропильной системы



Конструкция обрешетки напрямую связана с видом кровельного покрытия. Для мягких видов покрытия (например, ондулин) обрешетка должна быть сплошной. При использовании шифера, металлочерепицы или профнастила, доски на обрешетке следует располагать на расстоянии 25-40 см. Для изготовления обрешетки, обычно, используется обрезная доска толщиной 40-50 мм. Если крыша устроена с малым уклоном, следует установить снегозадерживающие конструкции.

1. Обрешетка



Для каменных строений распространена такая часть стропильной системы как мауэрлат. Его задача скомпенсировать часть нагрузки стропил на стены дома. Кроме того, мауэрлаты соединяют конструкцию крыши и здания. Как правило, крепится мауэрлат при помощи анкеров на бетонный пояс поверху стен. В небольших деревянных домах из бруса или рубленых роль мауэрлата может выполнять последний венец.

1. Мауэрлат



Устройство стропильной системы мансардной крыши отличается креплением на мауэрлате:

• В деревянных домах из бруса мауэрлат может фиксироваться на верхнем венце.
• В домах, имеющих каркас, опираться стропила могут на верхнюю обвязку.
• В домах из кирпича и камня опорой является нижний венец.

Важно!

Во всех случаях необходимо обязательно гидроизолировать опорные балки. Для этого, как правило, применяется гидроизоляторы рулонного типа.

Рулонный гидроизолятор



В случае монтажа лежней на столбах, размеры столбов должны равняться 100х145 мм ± 5 мм. Если лежень монтируется на стене или на перекрытии, между ними можно установить узкую доску. Лежень можно не использовать для четырехскатной кровли, если используются балки без крышных подкосов.

1. лежень — это горизонтальный брус который лежит на внутренней несущей стене и равномерно распределяющий нагрузку от стоек крыши; 2. стойка установленная на лежень; 3. мауэрлат; 4. стропило; 5. обрешетка; 6. несущие стены



Вкратце приведем порядок, в котором устанавливаются стропильные системы скатных крыш. Начинать следует с монтажа мауэрлата, на который будет опираться стропильная система. Изготавливается он из бруса размером, примерно 10х15 см и принимает на себя нагрузку стропил. Под брус заводится гидроизоляция в виде рубероида или аналогичного материала. Фиксация мауэрлата производится шпильками или с помощью цементного раствора.

1. крепление мауэрлата с помощью металлических шпилек; 2. гидроизоляция



В случае если крыша имеет ломанную или комбинированную конструкцию, наиболее распространенной формой фермы является п-образная. Рекомендуется монтаж таких ферм производить внизу, после чего поднимать и устанавливать на крыше. Каркас собирается из доски 5х15 см или бруса 10х10 см и монтируется на крыше на расстоянии 0.5-2 метра. Дистанция между фермами определяет нагрузку, которую должна выдерживать кровля. Чем меньше расстояние между стропилами, тем большую тяжесть выдержит конструкция. Наиболее распространенными являются треугольные фермы.

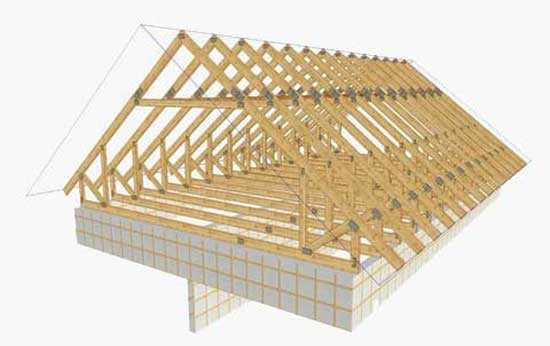

Готовые треугольные стропильные фермы



Важно!

Первыми следует устанавливать крайние фермы, соединив их коньком. Конек с помощью уровня выравнивается по горизонтали, после чего можно ставить промежуточные фермы.

Подобная конструкция с П-образными фермами является оптимальной при ширине кровли не более 6 метров. Для крыш превышающих этот параметр рекомендуется конструкция с дополнительной центральной опорой из бруса. Стропильные ноги и фермы в верхней части между собой соединяются горизонтальными балками.

Для изготовления надежной и прочной стропильной системы мансарды, следует использовать хвойные сорта древесины. Брус, хороший просушенный и ошкуренный, тщательно проверяем на наличие сучков на всех элементах и выбраковываем. Крепеж осуществляется металлическими уголками, скобами на равном расстоянии и накладками.

Устройство стропильной системы крыши

---

---

lestnitsygid.ru

Стропильная системы мансардной крыши — установка стропил и схемы (фото, видео)

Как говорят опытные строители, мансарду можно обустроить в доме, была бы крыша. Вид крыши влияет, насколько эта мера увеличит полезную площадь, комфортно ли пользоваться этим помещением и работы какой сложности потребуются. Распространёнными видами крыш для обустройства жилого подкровельного помещения считают двускатную я прямыми и ломанными скатами.

Содержание статьи

Стропильная система мансардной крыши конструируется таким образом, чтобы освободить пространство в центре, где высота потолков достигает приемлемой высоты, разместив основную массу опорных элементов по краям. Эта статья расскажет, из чего состоит каркас кровли, как выбрать оптимальный вариант конструкции и правильно выполнить монтаж.

Виды стропильных систем

Приступая к конструированию стропильной системы для мансардной крыши, обращают внимание на планировку дома. Исходя из видов опор, выбирают подходящий вариант устройства:

Схема видов стропильных систем мансардной крыши

1. Наслонная. Такой тип стропильного каркаса походит для домов, в которых посредине проходит несущая перегородка. Тогда вес конструкции кровли распределяют между ней и внешними стенами сооружения. Это необременительный и рациональный способ организации каркаса, но он подходит, если расстояние между наружными стенами и внутренней опорой не превышает 7 м.
2. Висячая. Этот тип применяют тогда, кода внутри нет несущих перегородок или колонн, которые используют, чтобы перенести на них вес крыши. Висячие стропила опираются на мауэрлат и коньковый прогон. Для крыш площади до 50 кв. м, с маленьким весом крыши применяют простейшую конфигурацию, состоящую из стропильных ног и горизонтально расположенной затяжки. Чтобы перекрыть сооружение крупного размера, эту конструкцию укрепляют стойками, схватками, подкосами. Эти элементы повышают устойчивость крыши, но «съедают» полезную площадь мансарды. Допустимое расстояние между стенами сооружения для висячих стропил составляет 14 м.
3. Комбинированная. Смешанный тип стропильной системы используют, когда в доме вместо несущей перегородки посередине устанавливаются опорные колонны. Получается, что часть стропил можно облокотить на колонны, а остальные смонтировать как висячие. Этот способ довольно часто применяют для обустройства мансардных крыш, так как он позволяет использовать меньше вспомогательных элементов, снижая нагрузку на фундамент и не загромождая подкровельное помещение.

Обратите внимание, что устройство мансарды необходимо запланировать на этапе создания проекта, потому что тип, вес и конструкция стропильной системы необходимы для расчета фундамента. Если решение о возведение мансардной крыши возникло на финальном этапе строительство, необходимо пересчитать массу дома с учетом новых данных, чтобы проверить выдержи ли фундамент дополнительную нагрузку, особенно если на участке сложный грунт и маленькое расстояние между поверхностью и грунтовыми водами.

Расчет элементов стропильной системы

По строительным нормам помещение называют жилым, если высота от пола до конька не менее 2,5 м и присутствуют источники естественного света, то есть окна. Потому, главный параметр мансардной крыши, который необходимо рассчитать – угол наклона ее скатов. Загвоздка в том, что, если заложить небольшой уклон, то высота потолков в мансарде будет ниже дозволенной правилами. А, если сделать крытые скаты, крыша получится очень тяжелой, дорогой и неустойчивой. Поэтому используется ломанный тип крыши, скаты которой меняют уклон, ее верхние стропила имеют острый угол 30 градусов, а нижние – 60 градусов.

Зависимость угла наклона и высоты потолков

Угол наклона и высота потолка

Важный этап проектирования мансардной крыши – расчет величины сечения элементов стропильной системы. Проще всего узнать рекомендованный размер в справочных таблица с рассчитанными значениями, которые учитывают длину, расстояние между соседними элементами, вид и качество материала. Однако, если крыша нестандартного размера необходимо выполнить расчет, основанный на вычислении суммарной нагрузки от веса кровли, которая ложится на стропильную систему. Схема расчета также учитывает временные нагрузки в виде массы выпавшего снега, которые отражаются в климатическом коэффициенте, характеризующим характер погоды в месте строительства.

Подбор сечения стропильных ног

Для создания стропильной системы мансардной крыши используют древесину, однако не во всех случаях это целесообразно, так как, чтобы стропила справлялись с нагрузкой, приходится увеличивать сечение используемых пиломатериалов, что еще больше увеличивает вес конструкции. Чтобы вырваться из этого замкнутого цикла, необходимо отказаться от дерева в пользу стропил большей прочности из металла.

Конструкция стропильной системы

Составные части стропильного каркаса мансардной крыши ничем не отличаются от конструкции других видов скатных крыш. В него входят:

Схема устройства стропильной системы

• Мауэрлат. Основание крыши, своего рода фундамент, который берет на себя вес крыши и распределяет по периметру опорных стен. Его изготавливают из бруса размером 150х150 мм или толще. Установка мауэрлата выполняется с помощью анкерных болтов или шпилек, вмонтированных в армобетонный пояс. Межу поверхностью стены и брусом прокладывают гидроизоляционный слой или обрабатывают его битумной мастикой. Очень важный момент крепежа заключается в расчете мест установки шпилек, расстояние между ними выбирают так, чтобы не попасть под стропильные ноги.
• Стропила. Это элементы стропильной системы, которые формируют уклон крыши. Верхушка стропильной ноги закрепляется на коньковый брус, а низ – на мауэрлат или стойку, если речь идет о верхних стропилах ломанной крыши. Ноги изготавливают из досок 50х150 мм или 100х150мм. Расстояние между ними называют шагом, оно варьируется от 50 до 120 см в зависимости от веса кровельного материала. Взаиморасположение и сечение стропильных ног описывает схема стропильной системы, облегчающая монтаж.

  Схема основных узлов каркаса

• Стойка. Стойки поддерживают конек или, что более распространено в конструкции мансардных крыш, среднюю часть стропильных ног. Стойки изготовляют из бруса, сечение которого совпадает с размером мауэрлата. Их размещают на балки перекрытий, поэтому расстояние между стойками соответствует их шагу.
• Подкос. Подкосами принято называть элемент, поддерживающий стропильные ноги, имеющий угловое расположение. Основная задача подкоса – снижение прогиба стропил под тяжестью собственного веса.
• Затяжка. Затяжку выполняют из прочных досок сечения, соответствующего размеру стропил. Ее крепят горизонтально, стягивая пару стропильных ног в верхней или нижней части. Чем меньшее расстояние между затяжкой и коньком, тем толще должен быть этот элемент, так как нагрузка на него больше. Установка затяжки снимает распирающую нагрузку, которая воздействует на стропила.

В большинстве случаев элементы стропильной системы выполняют из древесины высокого качества. Чтобы избежать деформацию в процессе эксплуатации, ее необходимо высушить до влажности 15-18%, обработать антисептической пропиткой глубокого проникновения и антипиреном, если вы планируете вывод дымохода на крышу.

Последовательность сборки

Сборку стропильной системы лучше выполнять с помощью опытного мастера, так как даже поднять тяжелые, длинные брусья проблематично. Не рекомендуется заниматься монтажом в дождь и снег, так как влажность древесины за время работы увеличится. Обычно процесс сборки выглядит следующим образом:

1. В первую очередь выполняют монтаж мауэрлатного бруса на верхнюю обвязку стен. Кстати, функции этого элемента в бревенчатых и брусовых постройках выполняют верхние венцы, усиленный с помощью скоб.
2. Следующий этап монтажа – установка балок перекрытия. Их крепят на мауэрлат или на выступы в стене. Существует два метода укладки балок перекрытия – с выносом или без выноса. Если перекрытия монтируют первым способом, то они выносятся за периметр дома для формирования свеса так, чтобы расстояние между концом балки и стеной было 50-100 см.
3. Устанавливают вертикальный стойки, определив середину балки перекрытия и отступив от нее равные промежутки. Расстояние между стойками соответствует ширине бедующей мансарды.
4. На стойки с помощью металлических уголков закрепляют затяжки. Получается, что каждая пара стоек образует конструкцию в виде буквы п.

   Установка стоек и ригеля

5. Устанавливают нижние стропильные элементы, закрепляя на стойке с помощью гвоздей или саморезов. К мауэрлату стропила монтируют посредством ползунка, подвижного крепления, которое компенсирует изменение размера брусков во время усадки.
6. Закрепляют верхние стропила, соединяя верхние части каждой пары металлической накладкой или бруском. Крепление стропил и подкосов на металлические накладки

   Монтаж верхних стропил

7. На стропила укладывают гидроизоляционную мембрану и фиксируют степлером. Поверх приколачивают обрешетку. Схема обрешетки подбирается для используемого кровельного материала, для мягких видов используют сплошную, а для профилированных – решетчатую.

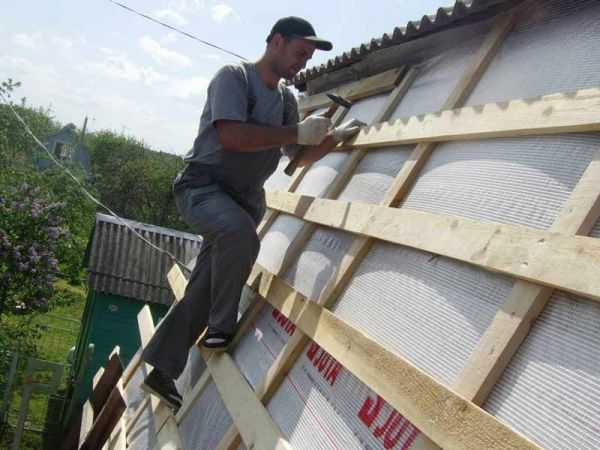

Настил гидроизоляции и монтаж обрешетки

Надежность стропильной системы мансардной кровли зависит, в первую очередь, от правильности расчетов, поэтому, если вы не уверены в своих инженерных способностях, лучше использовать типовой проект, созданный профессиональным архитектором.

Видео-инструкция

krovlyakrishi.ru

конструкция кровельного пирога и стропильной системы двухскатной мансардной кровли

Мансардная крыша — это не совсем обычная конструкция.

Такое сооружение не только должно завершать целостное сооружение здания и выполнять функции защиты.

Но и располагать к комфортной жизни в помещении, располагающемуся под ней.

Чтобы жилая площадь была пригодна для использования необходимо понимать суть конструкции такого сооружения и нюансы процессов ее монтажа.

Содержание статьи

Устройство мансардной крыши частного дома

У подобной конструкции имеется ряд элементов, который и составляет целостную систему крыши.

Устройство мансардной кровли выглядит таким образом:

• Кровля. Кровельное покрытие необходимо для обеспечения надежной защиты от влияния атмосферных условий как всего дома, так и всей системы крыши.
• Обрешетка. Опорная часть системы для прикрепления кровельного материала, чаще всего сооружается из деревянных досок.
• Коньковый прогон. Самый верх всей системы.
• Стропила. Опорные ребра, создающие жесткость сооружению. Имеют две разновидности – висячая и наслонная.
• Мауэрлат. Представлен элемент балками, которые служат для крепления стропильной системы. Повторяет элемент в расположении периметр дома и скреплен с каждой стеной при помощи крепежа.
• Диагональные сваи. Для того, чтобы система конструкции крыши имела высокий уровень надежности, стропила соединяют между собой балками, расположенными продольно и вертикальными стойками, которые вместе соединены диагональными связями или скосами.
• Внутренние опоры. Элемент, который расположен под каждой стропильной ногой и обеспечивает ей устойчивость.
• Изоляционный слой. Такой слой объединяет всю систему крыши в единое целое, создавая при этом надежную герметизацию, паро- и звукоизоляцию. У этого слоя своя структура и она многослойна. Все материалы, которые используются ля оборудования этого слоя необходимы для обеспечения всевозможных свойств, обеспечивающих комфортную жизнедеятельность на мансарде.

Из каких узлов и деталей состоит мансардная крыша, вы увидите на этом чертеже:

Чертеж устройства мансардной крыши

Кровельный пирог

В любой разновидности крыши имеется свои индивидуальная структура.

Представлена она несколькими слоями различных материалов, которые необходимы для защиты помещения мансарды от холодных воздушных масс и повышенного уровня влажности.

Кровельный пирог мансардной крыши включает в себя:

• Внутреннюю отделку;
• Обрешетку;
• Пароиоляционный слой;
• Контробрешетку;
• Теплоизоляционный слой;
• Гидроизоляцию;
• Системы вентиляции;
• Кровельный материал.

Каждый слой предназначен для выполнения определенных функций, которые необходимы для нормальной работы всей системы крыши.

Если допустить ошибки при монтаже или пренебречь каким-либо из слоев, то это может привести к необходимости переделать всю конструкцию.

Также стоит рассчитывать структуру пирога и материалы для его сооружения в соответствии с погодой и климатом, присущими региону.

ВАЖНО!

Не только материалы, необходимые для внутреннего устройства крыши нуждаются в тщательном подборе в зависимости от условий погоды и климата, но и сам кровельный материал, а также некоторые параметры крыши.

Начинают оборудовать кровельный пирог с сооружения обрешетки, разновидность которой подбирается в зависимости от выбранного кровельного покрытия и бывает сплошного типа или разреженного.

Алгоритм монтажа для любых разновидностей кровель аналогичен, только отличается необходимостью оборудования теплоизоляционного слоя.

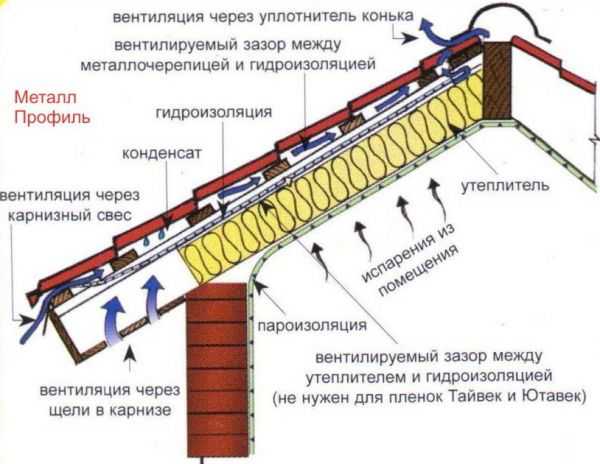

Схема кровельного пирога в разрезе

Вентиляция мансардной крыши

Прежде всего стоит отметить разновидности систем вентиляций, которые устанавливают вообще в доме и в частности в конструкции мансарды:

• Естественный приток и вытяжка;
• Принудительный приток и вытяжка;
• Естественный приток и принудительная вытяжка;
• Принудительный приток и вытяжка.

Самым простым решением, требующем минимальное количество затрат является первый вариант системы вентиляции. Для обеспечения в такой разновидности конструкции постоянного притока воздушных масс можно применить оконные или стеновые устройства-клапана.

Вентиляция в пространстве крыши для мансарды проходит естественным образом, воздушные потоки самопроизвольно передвигаются под материалами кровли.

Направлены потоки воздуха с нижней части системы (от карниза) к верхнему (к коньку). В некоторых случаях для обеспечения крыше вентиляции достаточно соорудить грамотно всю конструкцию и в дополнительных устройствах не будет необходимости.

В такой системе также имеются слои, которые обеспечивают вентиляцию мансардной крыши.

Представлены такие слои:

• Перекрытием;
• Каркасом здания;
• Карнизом;
• «Подошвенной» доской;
• Стропильной системой;
• Направленным движением воздуха.

Вентиляция

Устройство стропильной системы мансардной крыши

Непосредственно мансардный этаж и определяет то, какой будет крыша над ним. Этажи бывают ломанными, треугольными, ассиметричными, при этом занимать могут всю площадь или ее часть.

ВНИМАНИЕ!

Кроме этого, наличие определенного кровельного материала или желание сделать кровлю из определенных покрытий также влияет на разновидность крыши, в каждой из которых свои нюансы обустройства стропильной системы.

Прежде, чем разбираться, что собой представляет стропильная конструкция мансардной утепленной кровли, следует ознакомиться с разновидностями конструкций крыш:

• Односкатная. Самый простой вид крыши над мансардой, но не слишком популярный. Представляет собой одну наклонную плоскость, которая имеет опору на несущих стенах различной высоты.
• Двускатная. Такая разновидность представлена двумя скатами, которые расположены противоположно друг другу.
• Ломаная. У такого вида крыши имеются еще названия – вальмовая и полувальмовая. Такая разновидность конструкции позволяет сделать пространство мансарды оптимальным. Скатов у такой конструкции четыре. Достаточно удобно жить на мансарде, имея такую разновидность крыши.
• Коническая. Самая сложный вид конструкции, представленный конусом. Подходят для сооружений, у которых круглые или многоугольные очертания.

Виды крыш

Если говорить о разновидностях стропильных систем, то они бывают 3х видов:

1. Висячая разновидность стропил обеспечивают передачу нагрузки в горизонтальном положении к несущим стенам. Такие стропила являются основанием всей системы. В промежуточных опорах нет необходимости, для соединения балок используются деревянные или металлические затяжки.
2. Наслонная разновидность стропил применяются в случае расположения несущей стены в центре здания или присутствия промежуточных опор. Такая разновидность стропил устанавливается на наружные стены, при этом средняя их часть имеет опору на внутренние стены. Такую конструкцию можно сооружать только если расстояние от несущей стены до другой до 6,5 м.
3. Висячая и наслонная разновидность стропильной системы представлена треугольниками, имеющих прямой угол. Дополнительно такую конструкцию оборудуют схватками снизу и сверху системы. Для подвешивания потолка пользуются затяжкой висячих стропил.

Мансардная крыша: двухскатная конструкция деревянного дома

Угол наклона

Очень важным параметром в сооружении крыши является определения угла наклона крыши. Такое значение определяется не только дизайном здания, особенностями фасада, но и выбранным кровельным материалом и местными климатическими условиями.

Если осадки, выпадающие на местности, где расположен дом, имеет большое значение, то угол наклона крыши колеблется от 45 до 60 градусов.

Такое значение ската обеспечит лучший сход снега с поверхности, а, соответственно и уменьшению уровня нагрузки. Кроме осадков, такой параметр угла оберегает крышу от оледенения.

Если же дом расположен на местности, в которой частое явление – это сильные ветры, то значение угла ската одолжено быть минимальным. В ином случае конструкция может быть разрушена из-за погодных условий. При таких условиях вариации этого параметра от 9 до 20 градусов.

Однако, самый распространённый и оптимальный угол наклона крыши – это 20-35 градусов. Такое значение подходит для обустройства крыши практически любой разновидностью материала.

ОСТОРОЖНО!

Угол наклона во многом определяет долговечность и надежность сооружения.

Угол наклона

Процесс монтажа

Для того, чтобы самостоятельно сконструировать мансардную крышу, необходимо придерживаться определенной последовательности действий:

1. Изначально крепят верхний брус, который имеет параметры сечения 10х10 или 15х15 см. Крепление проводят, используя гвозди, скобы из металла или саморезы. В это же время первый брус обеспечивает функцию подстропильной рамы.
2. Следующее – это монтаж мауэрлата, который необходим для принятия большей части нагрузки. Для его установки понадобится доска, толщиной не меньше 5 см и брус с параметрами сечения 5х10 см. Прежде чем укладывать доску, устилают гидроизоляционный слой, который необходим для удержания влаги и не разрушала элементы конструкции. Прикрепляют мауэрлат гвоздями или скобами и дополнительно привязывают к стенаем при помощи проволоки из металла. Проволоку монтируют еще на этапе строительства стен.
3. Далее устанавливают стропила, выбрав для этого шаг от 0,6 до 2 м.
4. Первыми устанавливают фронтонные стропила, после чего натягивают уровень и начинают монтировать остальные элементы.
5. После того, как стропильные ноги все установлены, обеспечивают дополнительное усиление конструкции, соединяя стропила между собой в верхней их части.
6. Если значение длины крыши превышает 7 м, то проводят установку конькового бруса. В ином случае оборудование подобным элементом систему стропил – не обязательно.
7. После того, как стропильная система установлена переходят к оборудованию слоев кровельного пирога, предварительно установив обрешетку.
8. Последним этапом в строительстве кровли является укладка кровельного покрытия.

Монтаж обрешетки

Установка стропил

Установка мауэрлата

Заключение

Конструкция мансардной крыши хоть и проста, но имеет свои нюансы. Очень важно понимать суть процессов, чтобы безошибочно провести монтаж системы самостоятельно. И следует изначально составить проект всего здания, чтобы уберечь себя от ошибок.

Полезное видео

В данном видео вы узнаете всё о устройстве мансардной кровли:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Автор статьи

Образование — НИУ МГСУ г. Москвы. Стаж работы 19 лет. Ведущий специалист крупного домостроительного комбината.

Написано статей

413

2017-03-22

expert-dacha.pro

Расчет, крепление и установка стропильной системы мансардной крыши

Квартирный вопрос, для многих, стал проблемой номер один. И если увеличить жизненное пространство вширь не получается, то приходится искать иные пути и обустраивать под жилье неожиданные помещения. Одним из возможных решений стала мансардная крыша, во внутреннем пространстве которого организуют помещения, приспособленные для жилья.

Сегодня такое решение пользуется большой популярностью. И это вполне объяснимо, ведь стропильная система мансардной крыши в своем современном исполнении позволяет найти наиболее рациональный вариант конструкции, которая позволяет достичь удобных форм комнат под надежной, а, значит, и долговечной крышей.

Стропильная система мансардной крыши: фото конструкции несущей системы ломаной крыши

Стропильные конструкции мансардных крыш

Мансардная крыша, как и любая конструкция кровли, состоит из двух систем:

• ограждающей, включающей кровельный пирог, гидро-, паро- и теплоизоляцию;
• силовой, куда входит, во-первых, стропильная система, и, во-вторых – мауэрлат.

Мауэрлат распределяет нагрузки, которые испытывают стропила мансардной крыши, на несущие стены

Стропильная система мансардной крыши – это ее силовой каркас со множеством видов и разновидностей. К тому же она считается самой оптимальной в силу своей относительной простоты и небольших затрат на увеличение внутреннего пространства.

На заметку:  к примеру, квадратный метр полезной площади мансардной крыши 8х10 обходится порядка 70–75 долларов.То есть оборудовать мансарду в 60–65 м² гораздо дешевле, чем построить такую же площадь «с нуля».

Классическая мансарда – стропильная система

Будучи основой для мансардной крыши, система стропил помимо своего веса должна выдерживать и расчетные нагрузки от ветра и снега. Если учесть к тому же, что это звено, связующее воедино кровельные скаты, балки перекрытия, стены и потолок, то очевидно – расчет стропильной системы мансардной крыши должен быть выполнен тщательно и грамотно.

Связь между полезной площадью мансарды и углом наклона крыши

Конструкция и размеры мансарды зависят от многих параметров, в частности, от ширины дома и высоты помещения. Поэтому сначала необходимо подготовить соответствующие чертежи и проработать все узлы соединений. Схема стропильной системы мансардной крыши должна содержать исчерпывающую информацию об

• увязанных между собой высоте, шаге и сечении стоек;
• длине и наклоне стропил;
• месте расположения мансардных окон;
• размере обрешетки

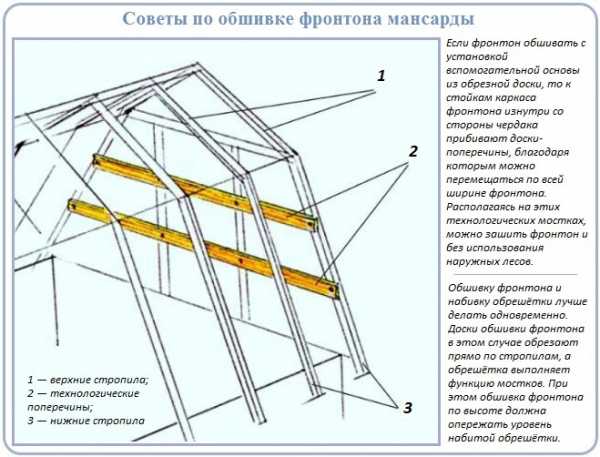

• материале для обшивки фронтона.

Важно:  особого внимания требует крепление стропил к мауэрлату и его же самого –к стене здания. При любом серьезном просчете крыша мансарды в случае ураганного ветра может оторваться или разрушиться.

Расчеты системы можно значительно упростить, если использовать таблицы, в которых представлены готовые конструктивные решения узлов несущей системы с указанием способов крепления и основных размеров.

Конструкция стропильной системы мансардной крыши

Стропила для мансарды бывают двух видов.

Типы стропильных систем

• Висячие, имеют две опоры, скажем, стены, колонны и т. п. Они одновременно работают на изгиб и на сжатие, передавая таким образом несущим стенам горизонтальные усилия. Самые простые висячие стропильные фермы состоят непосредственно из стропилин и нижнего пояса – затяжки (ригеля), опирающегося на мауэрлат. Такая система оправдывает себя, если опорные стены друг от друга отстоят не больше 6–6,5 м.
• Наслонные стропила имеют по центру дополнительную опору, к примеру, внутреннюю стену или колонну, поэтому они работают только на изгиб. Такая конструкция снижает нагрузки, под воздействием которых находятся несущие стены. Наслонная несущая система может перекрывать расстояние до 10 м, а при установке дополнительных прогонов и стоек – до 16 м.
• Несущая система мансардного этажа нередко включает эти оба типа

Простейшая стропильная система мансарды

Как видно из верхнего рисунка, в несущую систему мансардной крыши входят нижние стропильные ноги (наклонные), верхние (висячие) стропила, вертикальные стойки, связующая горизонтальная перекладина и коньковый брус. Для небольшой мансарды наличие конькового бруса необязательно. Его вполне можно заменить сплошной обрешеткой, которая создает диафрагму жесткости.

Как известно, самой жесткой фигурой в геометрии является треугольник, поэтому коньковые и боковые фермы, выполненные в треугольной форме, способны обеспечить жесткость системы в двух направлениях – боковом и вертикальном.

Конструкция несущей системы для мансарды

Что же касается объемной жесткости, то для этого устанавливают подкосы, также образующие треугольник вместе с вертикальными стойками.

Материалы в конструкции стропил для мансарды

Наиболее популярными материалами для мансардной стропильной системы являются древесина и металл.

Как правило, систему собирают из массива древесины таких пород, как сосна и ель. Брусья и доски в обязательном порядке проходят обработку антисептиками и антипиренами, которые защищают их от грибка, плесени, насекомых и огня.

Нередко для этих целей используют клееный брус, который имеет определенные преимущества перед обычным:

• он более прочный и легкий;
• позволяет увеличить расстояние между стропилами мансардной крыши без потери жесткости;
• не требует дополнительной пропитки.

Металлические стропила мансардных крыш

Для придания особой прочности мансардной конструкции применяют стальные тонкостенные конструкции. Они отличаются долговечностью, выносливостью и простотой в сборке, огнестойкие, но, к сожалению, стоят значительно больше деревянных.

На заметку:  поскольку ЛСТК собирают, используя болты и заклепки, такие конструкции можно при необходимости разбирать и переделывать, заменять любую деталь или перестраивать всю крышу.

Стропильная система двускатной мансардной крыши

Мансардная крыша в зависимости от угла наклона подразделяется на три основных типа:

• классическая: уклон ската 45 градусов, ширина дома 6–8 м;
• остроконечная: уклон – 60 градусов, ширина – от 6 м:
• ломаная: имеет два неравнозначных ската, как правило, с уклоном в 30 и 60 градусов. Такая конструкция часто встречается в домах шириной до 6 м.

Проект загородного дома с двускатным мансардным этажом

Особенности стропил для мансарды с двумя скатами

В двускатной крыше используется принцип висячих стропил. Опираясь только на наружные стены и друг на друга, они образуют единое подкровельное пространство – пустоту без стен и опор посредине чердачного помещения. Стропила для мансарды висячего типа называют также беспрогонными.

Стропильная система двускатной крыши

Устройство стропильной системы мансардной крыши в данном случае имеет некоторые особенности, например, затяжку-ригель, которая в противовес распору, создаваемому стропильными ногами, скрепляет их и противоположные скаты, располагают не у основания стропил мансарды, а выше. Высоту выбирают таким образом, чтоб ее хватило для устройства мансардного помещения.

Если систему висячих стропил использовать для мансарды с пролетом от 6 м, то фермы подпирают раскосами или стойками. Располагают их на прогонах, установленных на перекрытии. Нижняя часть их ног имеет ограничение – длина не должна превышать 4,5 м.

Как известно, шаг стропил варьируется в промежутке от 0,6 до 1 м. Как посчитать это расстояние для конкретной кровли?

Первоначально в расчетах будем использовать среднее значение шага – 0,8 м. Проведем расчеты для кровли с длиной ската в 23 м. Для ее устройства в среднем потребуется с учетом округления в большую сторону 23/0,8=29 стропильных ног. Добавим еще 1– это элемент, который обязательно устанавливают по краям каркаса. Итого, получилось 30 элементов. Осталось откорректировать шаг: 23/30=0,77. Таким образом, стропила необходимо устанавливать с расстоянием 0,77 м между ними.

Установка стропил мансардной крыши

Монтаж стропил для мансарды схематически проводят в следующем порядке.

Стропиловка двускатной крыши

1. Верхний брус крепят к стойкам, причем первый по счету одновременно будет служить подстропильной рамой.
2. Устанавливают мауэрлат.
3. Монтируют стропильные ноги с шагом 60– 100 см. Сначала устанавливают фермы, крайние к фронтону и протягивают уровень, в соответствии с которым устанавливают промежуточные элементы.
4. Стропила в верхней части каркаса соединяют между собой.
5. Для кровель длиннее 7 м устанавливают коньковую балку.

Правила крепления стропил

К мауэрлату их крепят жестким или скользящим способом. В первом варианте практически полностью исключена возможность взаимодействия между закрепленными элементами.

Крепление к мауэрлату: скользящее и жесткое

Для этого

• используют металлические уголки для крепления нижней части стропил с дополнительной жесткой опорой на подшивной брус;
• крепят на запил, выполненный на стропильной ноге и дополнительно фиксируют соединение, используя скобы, гвозди, проволоку.

Скользящее сопряжение элементов обеспечивает стропилам свободу перемещения в определенных пределах. Оно больше подходит для деревянных домов, так как исключает деформацию несущей системы при усадке дома. Выполняют его, используя «салазки», скобу, гвозди.

Крепление к коньку: встык и внахлест

Крепление к коньку выполняют:

• соединением стропил встык, обрезав верхние края под определенным углом.
• креплением на прогон по одному
• соединением внахлест.

В дополнение к теоретическому материалу рекомендуем посмотреть, как на практике монтируется стропильная система мансардной крыши видео урок.

pomasteru.ru

Стропильная система мансардной крыши: чертежи, видео

В случае если вы решили расширить свою жилплощадь, но не имеете возможности пристроить комнату к своему дому, а фундамент недостаточно прочен для второго этажа, тогда идеальным выходом станет строительство мансардного помещения.

Мансарда – это помещение на чердаке, которое можно оформить как жилое, если достаточно места. Для увеличения места используется специальная стропильная система мансардной крыши.

Расчет стропильной системы

Для правильного определения конструкции и количества требуемого материала, используются специальные программы. Расчет стропильной системы мансардной крыши – это залог правильного и четкого подбора материалов и определения размеров крыши.

Типы мансардных этажей:

• треугольная или обычная. Наиболее привычный для нас верх частного дома. Стропильная система двухскатной мансардной крыши самая простая в исполнении и требует наименьшего количество материала. Однако, такой вариант дает наименьшее количество пространства;

• угловая. Стропильная система ломаной мансардной крыши подразумевает собой наличие углов в верхней части крыши. Видов очень много, и вы можете выбрать наиболее подходящий вам по вкусу. К таким конструкциям относят вальмовую и полувальмовую модель помещений. Вальмовая мансарда будет состоять из двух трапеций по длине, и двух треугольников по ширине. Стропильная система мансардной полувальмовой крыши будет иметь еще два дополнительных излома в верхней части торцевых стен. Преимуществом таких вариантов является большая площадь помещения, но они наиболее затратные и тяжелы в исполнении;

• купольная. Очень редкая схема стропильной системы мансардной крыши, так как используется для покрытия круглых помещений.

Следующий этап в расчете — определение площади вашей кровли, габаритов предполагаемого помещения и ширина перекрытия слоев материала. Для определения габаритов мансарды необходимо знать следующие данные:

• ширину и длину основы — размеры вашего дома;
• уровень осадков (снег и дождь). Его необходимо знать, чтобы четко определиться с углом наклона ската;
• ширина стыка частей перекрытия.

Важно! При указании параметра перекрытия слоев покрытия, не старайтесь сэкономить, так как это позволит вам уберечь внутреннее помещение от осадков.

Пример расчета высоты двухскатной крыши. По условию, дом имеет длину 12 метров и ширину 3. Уровень осадков позволяет подобрать угол в 40 градусов. Расчет проводится по формуле – Hk=L*tgA

Как видно на рисунке Hk – требуемая высота, L – половина ширины дома. tgA – тангенс выбранного угла.

Таким образом получаем следующее:

Hk= 3/2*0,84=1,26

Высота предполагаемой крыши будет 1,26метра. Будьте внимательны при проведении всех замеров, это послужит отправной точкой для ваших расчетов.

После того как будет выполнен расчет стропильной системы мансардной крыши и закуплены все материалы, наступает следующий этап – подготовка.

Демонтаж старой конструкции и подготовка крыши

Если вы решили выполнить этот этап работы самостоятельно, то стоит помнить, что правильное начало – это залог качества будущей конструкции. Стоит учитывать несколько факторов при проведении демонтажа:

1. Срок проведения работ наиболее важный фактор. Все подготовительные работы должны занять не более двух-трех дней, поскольку ваш дом будет не защищен от дождя и других осадков.
2. Прогноз погоды. Ремонтом лучше всего заниматься в сухие летние месяцы, тогда осадки не так страшны, а пропиточные материалы будут высыхать быстрее.

   ​Очень важно! С прогнозом погоды лучше всего ознакомиться на нескольких сайтах, чтобы исключить любую вероятность осадков.

3. Подготовка пола. Перед тем как ставить опоры необходимо учесть вид крепления стропильной системы мансардной крыши. Любой тип требует специальных мест для стропил.
4. Замена напольного покрытия чердака. Не обязательный этап, но желательный, так как пол чердака – это потолок вашей комнаты. Дополнительный слой изоляции не помешает в любом помещении.

Обратите внимание! Не приступайте к финишной отделке пола, пока не установлены стропила, так как при монтаже, вы можете повредить их.

Монтаж стропильной системы мансардной крыши

После завершения всех подготовительных работ, наступает самый важный и ответственный этап. Строительство стропильной системы мансардной крыши должно проводиться со строгим соблюдением всех технологических этапов. Поверхность будет нести серьезные нагрузки, после выпадения снега или при сильном ветре, поэтому не допускайте хотя бы малейшего отклонения в конструкции.

Различные конструкции мансардных крыш и их стропильные системы подразумевают использование разных материалов. Внимательно ознакомьтесь с рекомендациями производителя перед применением.

Важно! Все опоры крыши будут выполнены из деревянных брусьев, поэтому при покупке проверяйте все документы и внешний вид.

Монтаж стропильной системы мансардной крыши начинается с установки опор, которые впоследствии будут нести всю нагрузку. Если ваш дом не позволяет устанавливать тяжелые конструкции, то не пытайтесь сделать стены мансарды из кирпича, лучше применить «сэндвичную» систему. Применение легких материалов, позволит использовать и более легкие опоры, что даст вам возможность выбрать более выгодные конструкции вашего помещения.

Варианты материалов для стен мансарды

Все узлы стропильной системы мансардной крыши выполнены из дерева, что существенно разнообразит варианты для стен:

• кирпич. Надежный и популярный материал, единственным недостатком которого является избыточный вес конструкции;
• пенобетонные блоки. Множество видов позволяет подобрать идеальный вариант для любого клиента. Недостатком является внешний вид. Стены будут требовать финишной отделки как внутри, так и снаружи. Плюс сам материал достаточно широкий и заберет много пространства.
• OSB плиты. Оптимальный вариант. Плита очень крепкая и легкая. Без проблем поддается обработке и позволяет провести дополнительное утепление стен между двумя плитами. Устройство стропильной системы мансардной крыши позволит применить два слоя плит и спрятать все коммуникации в стене. Недостатком будет достаточно высокая себестоимость и необходимость дополнительной отделки и пропитки. Не стоит бояться, что материал легкий, и сделан из древесной стружки. По крепости и механической прочности он не уступает остальным.

Выбор материала для стен зависит от технических условий вашего проекта, а также ваших финансовых возможностей.

Стропильная система мансардной крыши своими руками

Если вы решили выполнить работы самостоятельно, то вам стоит трезво оценить свои силы. Стропильная система мансардной крыши своими руками должна быть выполнена на профессиональном уровне, иначе могут возникнуть сложности в процессе эксплуатации. Полностью самостоятельно выполнить такие работы вы не сможете. Позовите несколько помощников, желательно, чтобы хоть кто-то имел опыт в подобных вопросах.

Преимущества постройки своими руками:

• стоимость. Услуги профессиональных строителей стоят дорого, поэтому выполнения работ самостоятельно, существенно снизит их цену;
• закупка качественных материалов. Покупка материалов самостоятельно позволит вам проконтролировать их качество и соблюдение сметы.

Недостатки самостоятельного монтажа:

• затягивание процесса. Отсутствие опыта в работах такого плана, может привести к затягиванию ремонта на длительный период, что существенно затруднит ваше проживание в доме;
• неправильный выбор материала. В случае неправильного подбора материала, вам, возможно, придется заплатить больше для устранения последствий;
• отсутствие профессиональных инструментов. Покупать дорогостоящие инструменты для одного раза – смысла нет, а их отсутствие, может существенно затруднить строительство;
• отказ от сложных конструкций. Если делать помещение своими руками, то в большинстве случаев вашим выбором станет традиционный вариант без излишеств. Стропильная система мансардной двухскатной крыши своими руками практически единственный ваш вариант.

Этапы проведения ремонта своими руками:

• ознакомление с конструкцией. Стропильная система мансардной крыши, чертежи которой вы легко сможете найти в интернете, требует тщательного изучения, перед началом работы;
• выбор простого варианта. Схема стропильной системы двухскатной мансардной крыши идеальный вариант для выполнения своими силами;

bouw.ru
