Все о системах рекуперации электроэнергии торможением
Электродвигатели предназначены для приведения в движение различных механизмов, но после завершения движения механизм необходимо остановить. Для этого можно использовать тоже электрическую машину и метод рекуперации. О том, что такое рекуперация электроэнергии, рассказывается в этой статье.
Рекуперация электроэнергии в электровелосипеде
Что такое рекуперация
Название этого процесса происходит от латинского слова «recuperatio», которое переводится как «обратное получение». Это возврат части израсходованной энергии или материалов для повторного использования.
Этот процесс широко используется в электротранспорте, особенно работающем на аккумуляторах. При движении под уклон и во время торможения системы рекуперации возвращает кинетическую энергию движения обратно в аккумулятор, подзаряжая их. Это позволяет проехать без подзарядки большее расстояние.
Рекуперативное торможение
Один из видов торможения – это рекуперативное. При этом скорость вращения электродвигателя больше, чем заданная параметрами сети: напряжением на якоре и обмотке возбуждения в двигателях постоянного тока или частотой питающего напряжения в синхронных или асинхронных двигателях. При этом электродвигатель переходит в режим генератора, а выработанную энергию отдаёт обратно в сеть.
Основным достоинством рекуператора является экономия электроэнергии. Это особенно заметно при движении по городу с постоянно изменяющейся скоростью, пригородном электротранспорте и метрополитене с большим количеством остановок и торможением перед ними.
Кроме достоинств, рекуперация имеет недостатки:
- невозможность полной остановки транспорта;
- медленная остановка при малых скоростях;
- отсутствие тормозного усилия на стоянке.
Для компенсации этих недостатков на транспортных средствах устанавливается дополнительная система механических тормозов.
Как работает система рекуперации
Для обеспечения работы эта система должна обеспечивать питание электродвигателя от сети и возврат энергии во время торможения. Проще всего это осуществляется в городском электротранспорте, а также в старых электромобилях, оснащенных свинцовыми аккумуляторами, электродвигателями постоянного тока и контакторами, – при переходе на пониженную передачу при высокой скорости режим возврата энергии включается автоматически.
В современном транспорте вместо контакторов используется ШИМ-контроллер. Это устройство позволяет возвращать энергию как в сеть постоянного, так и переменного тока. При работе оно работает как выпрямитель, а во время торможения определяет частоту и фазу сети, создавая обратный ток.
Интересно. При динамическом торможении электродвигателей постоянного тока они так же переходят в режим генератора, но вырабатывающаяся энергия не возвращается в сеть, а рассеивается на добавочном сопротивлении.
Силовой спуск
Кроме торможения, рекуператор используется для уменьшения скорости при опускании грузов грузоподъёмными механизмами и во время движения вниз по наклонной дороге электротранспорта. Это позволяет не использовать при этом изнашиваемый механический тормоз.
Применение рекуперации в транспорте
Этот метод торможения используется много лет. В зависимости от вида транспорта, его применение имеет свои особенности.
В электромобилях и электровелосипедах
При движении по дороге, а тем более, по бездорожью электропривод почти всё время работает в тяговом режиме, а перед остановкой или перекрёстком – «накатом». Остановка производится, используя механические тормоза из-за того, что рекуперация при малых скоростях неэффективна.
Кроме того, КПД аккумуляторов в цикле «заряд-разряд» далёк от 100%. Поэтому, хотя такие системы и устанавливаются на электромобили, большую экономию заряда они не обеспечивают.
Схема рекуперации в автомобиле
На железной дороге
Рекуперация в электровозах осуществляется тяговыми электродвигателями. При этом они включаются в режиме генератора, преобразующего кинетическую энергию поезда в электроэнергию. Эта энергия отдаётся обратно в сеть, в отличие от реостатного торможения, вызывающего нагрев реостатов.
Рекуперация используется также при длительном спуске по склону для поддержания постоянной скорости. Этот метод позволяет экономить электроэнергию, которая отдается обратно в сеть и используется другими поездами.
Раньше этой системой оборудовались только локомотивы, работающие от сети постоянного тока. В аппаратах, работающих от сети переменного тока, есть сложность с синхронизацией частоты отданной энергии с частотой сети. Сейчас эта проблема решается при помощи тиристорных преобразователей.
Режим рекуперации поезда
В метро
В метрополитене во время движения поездов происходит постоянный разгон и торможение вагонов. Поэтому рекуперация энергии даёт большой экономический эффект. Он достигает максимума, если это происходит одновременно в разных поездах на одной станции. Это учитывается при составлении расписания.
В городском общественном транспорте
В городском электротранспорте эта система устанавливается практически во всех моделях. Она используется в качестве основной до скорости 1-2 км/ч, после чего становится неэффективной, и вместо неё включается стояночный тормоз.
В Формуле-1
Начиная с 2009 года, в некоторых машинах устанавливается система рекуперации. В этом году такие устройства ещё не давали ощутимого превосходства.
В 2010 году такие системы не использовались. Их установка с ограничением на мощность и объём рекуперированной энергии возобновилась в 2011 году.
Торможение асинхронных двигателей
Снижение скорости асинхронных электродвигателей осуществляется тремя способами:
- рекуперация;
- противовключение;
- динамическое.
Рекуперативное торможение асинхронного двигателя
Рекуперация асинхронных двигателей возможна в трёх случаях:
- Изменение частоты питающего напряжения. Возможно при питании электродвигателя от преобразователя частоты. Для перехода в режим торможения частота уменьшается так, чтобы скорость вращения ротора оказалась больше синхронной;
- Переключением обмоток и изменением числа полюсов. Возможно только в двух,- и многоскоростных электродвигателях, в которых несколько скоростей предусмотрены конструктивно;
- Силовой спуск. Применяется в грузоподъёмных механизмах. В этих аппаратах устанавливаются электродвигатели с фазным ротором, регулировка скорости в которых осуществляется изменением величины сопротивления, подключаемого к обмоткам ротора.
В любом случае при торможении ротор начинает обгонять поле статора, скольжение становится больше 1, и электромашина начинает работать как генератор, отдавая энергию в сеть.

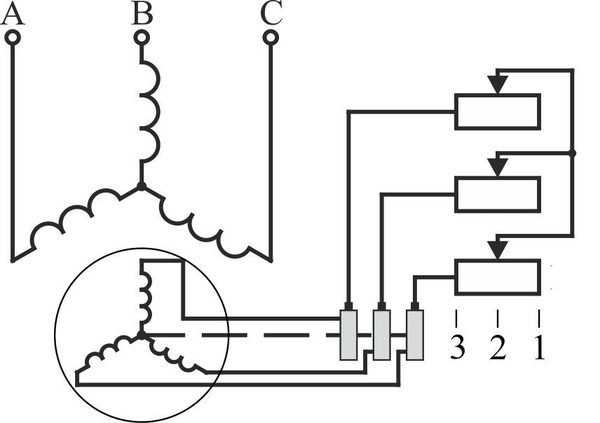

Схема электродвигателя с фазным ротором
Противовключение
Режим противовключения осуществляется переключением двух фаз, питающих электромашину, между собой и включением вращения аппарата в обратную сторону.
Возможен вариант включения при противовключении добавочных сопротивлений в цепь статора или обмоток фазного ротора. Это уменьшает ток и тормозной момент.
Важно! На практике этот способ применяется редко из-за превышения токов в 8-10 раз выше номинальных (за исключением двигателей с фазным ротором). Кроме того, аппарат необходимо вовремя отключить, иначе он начнёт вращаться в обратную сторону.
Динамическое торможение асинхронного двигателя
Этот метод осуществляется подачей в обмотку статора постоянного напряжения. Для обеспечения безаварийной работы электромашины ток торможения не должен превышать 4-5 токов холостого хода. Это достигается включением в цепь статора дополнительного сопротивления или использованием понижающего трансформатора.
Постоянный ток, протекающий в обмотках статора, создаёт магнитное поле. При пересечении его в обмотках ротора наводится ЭДС, и протекает ток. Выделившаяся мощность создаёт тормозной момент, сила которого тем больше, чем выше скорость вращения электромашины.
Фактически асинхронный электродвигатель в режиме динамического торможения превращается в генератор постоянного тока, выходные клеммы которого закорочены (в машине с короткозамкнутым ротором) или включенные на добавочное сопротивление (электромашина с фазным ротором).
Схема динамического торможения асинхронного электродвигателя
Рекуперация в электрических машинах – это вид торможения, позволяющий сэкономить электроэнергию и избежать износа механических тормозов.
Видео
elquanta.ru
типы рекуператоров, критерии выбора теплоносителей
При постройке дома необходимо выбрать и установить систему для рекуперации тепла в системах вентиляции. Существует несколько модификаций вентиляционного оснащения, которое выбирают в зависимости от его производителя. Оборудование природного импульса включает в себя нагнетательные клапаны для стен и окон, обеспечивающие поступление свежего воздуха в комнаты. Для удаления запахов из туалетных и ванных комнат, а также из кухонь устанавливают вытяжные воздуховоды.
Преимущества и недостатки воздухообмена
Воздухообмен получается из-за разницы температур в комнате и за её пределами. В летнее время температуры выравниваются как внутри, так и снаружи комнат. То есть воздухообмен приостанавливается. В зимний период эффект проявляется более оперативно, но при этом потребуется больше энергозатрат для нагрева холодного уличного воздуха.
Составная вытяжка является системой с принудительной вентиляцией и с естественной циркуляцией воздуха. Недостатками являются:
- большая нагрузка на систему отопления;
- слабый воздухообмен в доме.
К преимуществам можно отнести невысокую цену и отсутствие внешних природных факторов. Но при этом по качеству и функциональности аэрация не может считаться полноценной вентиляцией.
Для обеспечения комфортных условий в новых жилых домах устанавливают универсальные системы вынужденной аэрации. Системы с рекуператором обеспечивают поступление свежего воздуха нормальной температуры с одновременным удалением отработанного воздуха из помещений. Вместе с этим происходит теплоотвод из нагнетательного потока.
Экономия тепловой энергии с помощью приточно-вытяжной вентиляции с рекуператором // FORUMHOUSE
Типы рекуператоров
- увеличение потребления электроэнергии;
- выделение конденсата, а зимой возникает обледенение, что может привести к поломке рекуператора;
- сильный шум при работе, доставляющий большие неудобства.
Теплообменные аппараты или теплоутилизаторы в системах вентиляции с усиленной теплошумоизоляцией работают очень тихо.
Рекуператоры направленного движения теплоносителей предполагают вентиляцию и утилизацию тёплого отработанного воздуха. Аппарат осуществляет перемещение воздуха в двух направлениях с одинаковой скоростью. С теплоутилизаторами повышается комфортность жизни в домах.
При этом значительно снижаются расходы на отопление и вентиляцию, соединяя оба серьёзных процесса в один. Такие аппараты можно использовать как в жилых, так и в производственных помещениях. Таким образом, экономия денежных средств составит приблизительно от тридцати до семидесяти процентов. Теплоутилизаторы можно разделить на две группы: теплообменники простого действия и тепловые насосы для увеличения запаса утилизируемой теплоты. Теплообменники можно использовать лишь в тех случаях, когда ресурсы источников больше ресурсов микроклимата, которому передаётся теплоэнергия.
Система вентиляции квартиры с рекуператором Ecoluxe EC-900h4.
Разветвлённая система утилизации тепла
Устройства, передающие тепло от источников к потребителям при помощи промежуточных рабочих тел, например, жидкостей, циркулирующих в замкнутых контурах, состоящих из циркуляционных насосов, трубопроводов и теплообменников, находящихся в нагреваемых и охлаждаемых камерах,
Этот принцип используется в разветвлённой системе утилизации тепла и энергопотребителей с разными характеристиками. Работа теплоутилизатора с промежуточным теплоносителем состоит в том, что процесс в нём протекает в диапазоне водяного пара с изменением агрегатного состояния при постоянной температуре, давлении и объёме. Эксплуатация утилизаторов с тепловыми насосами отличается тем, что движение рабочей жидкости в них производится компрессором.
Эффективность рекуператора труба в трубе осенью. +6гр.Ц. на улице.
Аппараты смешанного действия
Для утилизации тепла вытяжного воздуха и для согревания приточного воздуха применяют обменники рекуператорного или контактного типа. Могут также устанавливаться аппараты смешанного действия, то есть один — рекуператорного действия, а второй — контактного. Желательно устанавливать промежуточные теплоносители безвредные, недорогие, не вызывающие коррозию в трубопроводах и теплообменниках. До недавнего времени в роли промежуточных теплоносителей выступали только вода или водные гликоли.
В настоящий момент их функции успешно выполняет холодильный агрегат, который работает как тепловой насос в комбинации с рекуператором. Теплообменники располагаются в приточных и вытяжных воздуховодах, а при помощи компрессора осуществляется циркуляция фреона, потоки которого переносят тепло из вытяжного воздушного потока в приточный и обратно. Всё зависит от времени года. Такая система состоит из двух и более приточных и одной вытяжной установки, которые объединяет один холодильный контур, что обеспечивает синхронную работу установок в разных режимах.
Рекуператор в коттедж своими руками. Этап сборки
Вторичное применение материалов и энергии
С подорожанием материалов или энергии всё актуальнее становится возвращение частей материалов и энергии для вторичного применения в этом же технологичном процессе. Из-за всё большего потребления энергии возникает необходимость в приобретении природного газа, каменного угля, мазута. Вентиляционные и охлаждающие системы используют тепло отводимого воздуха при нагревании нагнетательного микроклимата, что позволяет понизить вдвое расходование тепла системой вентиляции.
Особенности пластинчатой и роторной конструкций
Самая простая конструкция у пластинчатого рекуператора. Основой такого теплообменника является герметическая камера с параллельными воздуховодами. Его каналы разделяются стальными или алюминиевыми теплопроводными пластинками. Недостатком этой модели является образование конденсата в вытяжных каналах и появление ледяной корки в зимнее время. При размораживании оборудования поступающий воздух идёт на теплообменник, а тёплые исходящие воздушные массы способствуют растапливанию льда на пластинах. Для предотвращения подобных ситуаций предпочтительнее использовать пластины из алюминиевой фольги, пластика или целлюлозы.

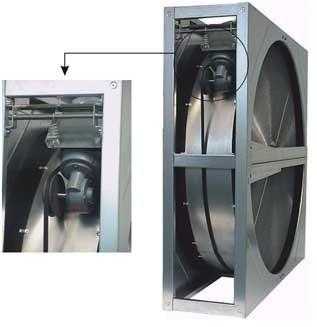

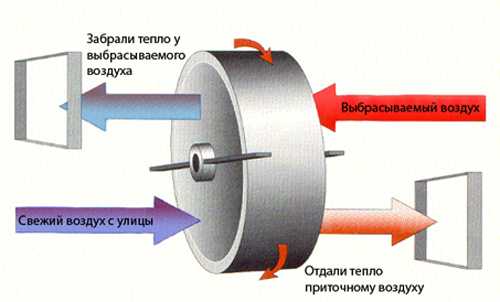

Роторные рекуператоры являются самыми высокоэффективными аппаратами и представляют собой цилиндры с гофрированными металлическими прослойками. При вращении барабанной установки в каждую секцию входит тёплый или холодный поток воздуха. Так как коэффициент полезного действия обуславливается темпом вращения ротора, таким аппаратом возможно управлять.
К достоинствам можно отнести возвращение тепла приблизительно 90%, экономичное расходование электричества, увлажнение воздуха, кратчайшие сроки окупаемости. Чтобы рассчитать эффективность рекуператора, необходимо измерить температуру воздуха и вычислить энтальпию всей системы по формуле: H = U + PV (U — внутренняя энергия; P — давление в системе; V — объём системы).
Рекуператор, два года использования. Отзыв.
oventilyacii.ru
Система рекуперации тепла | Энциклопедия строительства и ремонта
В преддверии холодов актуальным становится вопрос сохранения тепла. Наряду с такими стандартными мерами, как утепление периметра дома, существуют и более технологичные, а главное — менее дорогие методики. Одна из них — рекуперация тепла.

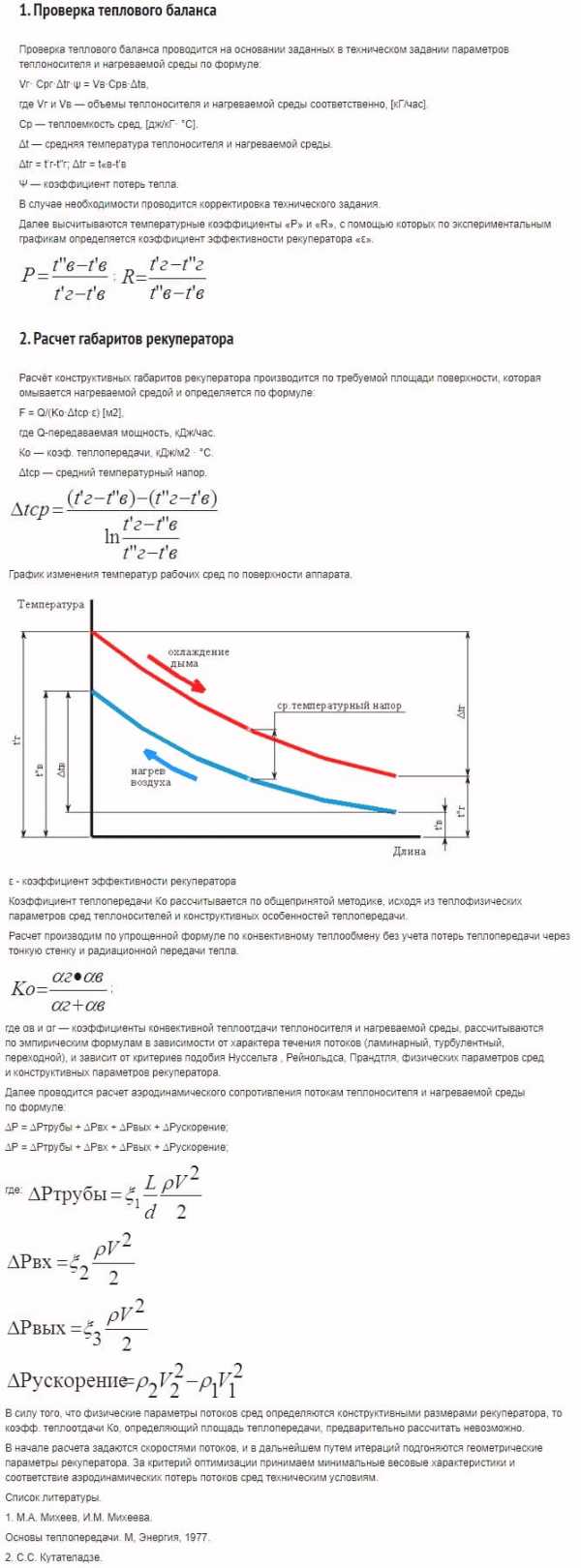

ЭФФЕКТИВНОСТЬ РЕКУПЕРАТОРА
Насколько хорошо теллообменное устройство справляется со своей задачей, можно понять по такому показателю, как коэффициент эффективности рекуперации. Это значение является отношением между предельно возможным количеством тепла, которое допустимо передать приточному воздуху, и тем, которое получено в действительности. В зависимости от аппарата коэффициент колеблется от 30 до 95%.
ПРЕИМУЩЕСТВА И НЕДОСТАТКИ
Благодаря рекуперации сокращается количество тепловой энергии, необходимое для обогрева жилья. А значит снижаются и затраты на выработку этой энергии. Можно сэкономить и на работе кондиционера летом. Однако прежде чем приточно-вытяжная установка (ПВУ) на основе рекуперации начнёт работать и окупаться, она потребует определённых вложений, которые могут оказаться весьма ощутимыми.
КАК ЭТО РАБОТАЕТ
Рекуперация тепловой энергии представляет собой теплообменный процесс, при котором поступающий в помещение холодный воздух нагревается за счёт удаляемого тёплого. Аналогично происходит рекуперация охлаждения: тёплые приточные воздушные массы передают тепло выводимому наружу отработанному воздуху и таким образом охлаждаются. Для организации передачи тепла используются специальные устройства — рекуператоры. По сути, это теплообменники, через которые проходят приточные и вытяжные воздушные потоки, не смешиваясь друге другом.
ПОЛЕЗНЫЕ СОВЕТЫ
ФУНКЦИОНАЛ ТЕПЛООБМЕННИКА может быть более широким, чем просто охлаждение или нагревание воздуха. Современные устройства нередко комплектуются фильтрами очистки, увлажнителями, ионизаторами, системой подавления шума и другими полезными приборами. Но, приобретая такой аппарат, следует быть готовым к периодической замене расходных материалов, что потребует дополнительных расходов.
КОМПЛЕКТАЦИЯ СИСТЕМЫ. В современной практике редко применяется единая система вентиляции всего дома. Значительно выгоднее разделить помещения на группы по способу их использования и проектировать вентиляцию для каждой группы в отдельности. Например, если в двухэтажном доме в зимнее время планируется постоянно использовать только первый этаж, разумно запланировать ПВУ с рекуперацией именно для первого этажа.
ПЛАСТИНЧАТЫЙ
Конструкция этого типа подразумевает наличие в теплообменнике специальных волнообразных пластин из листового материала, хорошо проводящего тепло (алюминий, сталь). Пластины в количестве 60-70 штук монтируются в единый блок (радиатор) таким образом, чтобы образованные «волной» каналы шли перекрестно друг другу — для создания турбулентности и. соответственно, лучшего теплообмена. Радиатор устроен так что воздушные массы, имеющие разную температуру, не смешиваются между собой. Основной недостаток — риск обмерзания пластин. На стенках механизма оседает влага, которую несёт с собой тёплый поток. Если температура входящего воздуха — очень низкая, то на выходе тёплого потока возможно образование льда. Поэтому холодный приточный воздух периодически необходимо пускать напрямую — то есть в обход рекуператора, чтобы выходящий тёплый воздух разморозил рекуператор.
ЖИДКОСТНЫЙ
Состоит из двух теплообменников, соединенных между собой трубопроводом с циркулирующим в нём жидким теплоносителем. В качестве последнего обычно применяют раствор пропиленгликоля в дистиллированной воде. Нагреваясь в вытяжном канале теплообменника, жидкость через теплообменник в приточном канале передаёт тепло поступающему воздуху. Система не замерзает и способна обслуживать помещения с большой площадью, однако в жилых зданиях применяется редко из-за сложности и дороговизны.
РОТОРНЫЙ

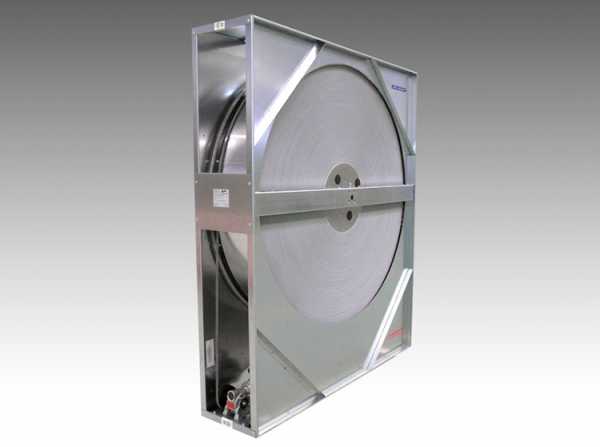

В этой модификации в качестве теплообменника выступает ротор — вращающийся цилиндр из гофрированной стали. Нагревшись от вытяжного воздуха, ротор, совершив пол-оборота, передаёт тепло приточному потоку. Преимущество механизма — в том, что он не подвержен риску обмерзания. Такое устройство не нуждается в «разморозке». поэтому его КПД может достигать 95 Ч. Недостаток — сложно избежать смешивания воздушных потоков. Кроме того, ротор частично передаёт запахи, которыми пропитан исходящий воздух.
ВСТРОЕННЫЙ В ПВУ
Оптимальный вариант — изначально проектировать вентиляционную систему со встроенным рекуператором. В этом случае речь идёт о приобретении ПВУ, в конструкцию которой уже входит теплообменник. Основной критерий выбора при этом — производительность всей системы в целом (м³/ч). Рассчитывают её исходя из общего объёма воздуха в помещении и кратности обновления воздуха. Вычислить объём воздуха — элементарно, необходимо площадь дома умножить на высоту потолков (V = S × Н). Краткость выбирают в соответствии с предназначением помещения. Для жилых помещений достаточно, чтобы воздух полностью обновлялся один раз в час. Для кухни, санузла и других помещений с разными запахами или повышенной влажностью кратность следует увеличить.
К полученному результату специалисты рекомендуют прибавить 20 %. Это поможет учесть сопротивление, с которым будут встречаться воздушные потоки, проходя через различные решётки и фильтры системы.
НЕ ВСТРОЕННЫЙ В ПВУ
Иногда решение о приобретении рекуператора возникает после того, как вентиляция полностью смонтирована. В итоге появляется задача подобрать устройство для уже готовой и действующей системы воздухообмена.
При выборе следует ориентироваться на суммарный объём приточного воздуха, который проходит через все вентиляторы к теплообменнику. Производительность агрегата должна быть на 25 Ч меньше этого значения, иначе он не будет полноценно работать и может оказаться бесполезным.
Кроне того, необходимо обращать внимание на отверстия для подсоединения воздуховодов. Желательно, чтобы размеры и конфигурация этих отверстий были такими же, как у воздушных каналов в вентиляционной системе В противном случае могут возникнуть проблемы с монтажом устройства.
ПОЛЕЗНЫЕ СОВЕТЫ
ПЛАСТИНЧАТЫЙ РЕКУПЕРАТОР
в сравнении с роторным с аналогичными характеристиками, как правило, дешевле. К тому же он более ремонтопригоден: в нём нет сложных подвижных механизмов, и его легко починить своими руками. Однако риск обледенения пластин делает его менее надёжным в эксплуатации. Выбирая подобный агрегат, следует обращать внимание на модели с тепловым аккумулятором, который защищает устройство от образования наледи.
РОТОРНЫЙ РЕКУПЕРАТОР
Поскольку ротор соприкасается то с исходящим воздухом, содержащим загрязнения, то со свежим входящим воздухом, очистку ротора и замену фильтров придётся производить чаще. Не стоит устанавливать роторные рекуператоры для систем вентиляции помещений, в которых возможны сильные запахи (кухня, мастерская).
Метки: Энергосбережение 1516
stroymanual.com
Система рекуперации воздуха и виды рекуператоров
Даже самая толстая «шуба» вокруг здания решает проблему снижения теплопотерь лишь частично, ведь изрядное количество тепла выбрасывается на улицу через вытяжной канал вентиляции.Сократить теплопотери поможет система рекуперации воздуха, о которой будет подробно рассказано в данной статье.
Рекуператор воздуха: особенности функционирования

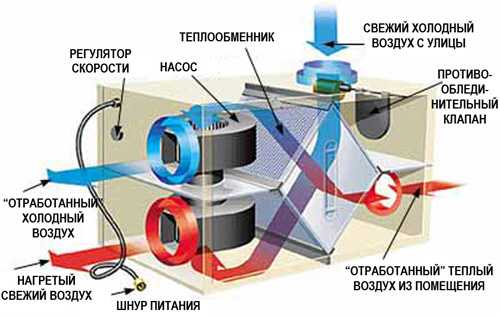

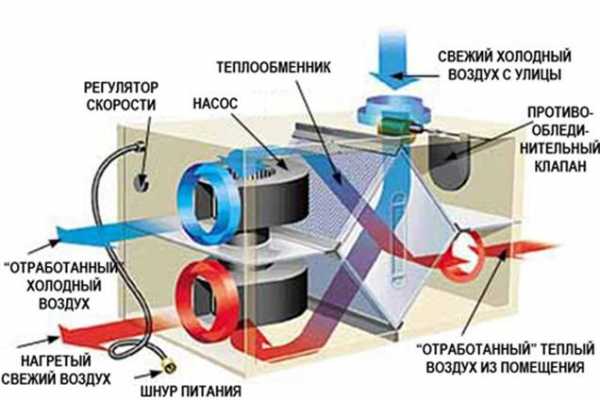

Принцип действия рекуператора чрезвычайно прост: это теплообменник, в котором удаляемый из помещения отработанный воздух отдает свое тепло свежему, поступающему с улицы.
Что примечательно, некоторые разновидности этих устройств являются полностью энергонезависимыми.
Преимущества использования
Установив рекуператор, пользователь одним ударом убивает даже не двух, а трех зайцев:
- Экономится тепло: система вентиляции — обязательный атрибут любого строения, без которого пребывающие внутри люди не могут чувствовать себя комфортно. За этот комфорт приходится расплачиваться потерями тепла, которое производит система отопления и которое затем попросту улетучивается вместе с отработанным воздухом через вытяжной канал. Эти потери весьма существенны: при кратности воздухообмена 1 объем/час (паропроницаемые стены) их доля в общих теплопотерях составляет 40%, а при кратности в 2 объема/час (в зданиях с пароизоляционной обшивкой стен изнутри) — целых 60%. Так что выигрыш от установки рекуператора получится вполне ощутимый.
- Входящий воздух подвергается очистке: современные системы рекуперации оснащаются фильтрами, которые не пускают в помещение не только пыль, но и неприятные «химические» запахи. Это особенно актуально для тех, кто живет в промышленных центрах или близ крупных автомагистралей.
- Происходит увлажнение поступающего снаружи воздуха: холодный зимний воздух в соответствии с естественными законами содержит мало влаги, в результате чего после нагрева его относительная влажность становится крайне низкой. Воздух, как говорят, становится сухим, что негативно сказывается на состоянии и людей (страдают слизистая оболочка дыхательных путей), и деревянной мебели.
Некоторые разновидности рекуператоров могут извлекать из отводимого воздуха и возвращать в помещение не только тепло, но и водяной пар, чем проблема сухости воздуха частично устраняется.
Виды рекуператоров
На сегодняшний день применяются рекуператоры следующих конструкций:
Пластинчатый

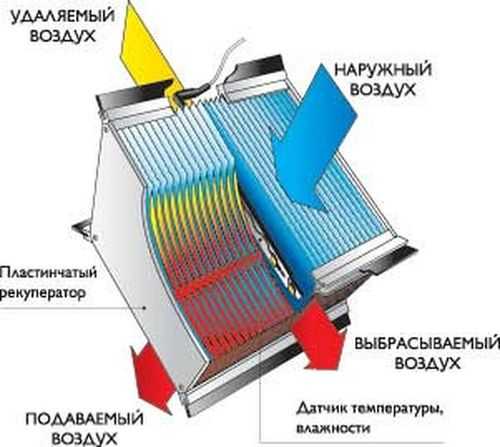

Это самый обычный пластинчатый теплообменник: несколько пластин собраны в стопку и разделены прокладками так, что между ними образуются каналы с чередующимся направлением.
Воздуховоды подсоединяются по двум смежным сторонам, так что входящий воздух движется, к примеру, через четные зазоры между пластинами, а отходящий — через нечетные.
Потоки воздуха разделяются на множество тонких слоев, чем обеспечивается эффективный теплообмен.
КПД пластинчатого рекуператора составляет примерно 60%.
У данного теплообменника есть ряд преимуществ:
- очень простая конструкция;
- нет взаимного движения между деталями, а значит и износа вследствие трения;
- устройство работает абсолютно бесшумно;
- не требует затрат энергии;
- имеет компактные размеры.
Данный вид рекуператоров отличается низкой стоимостью.

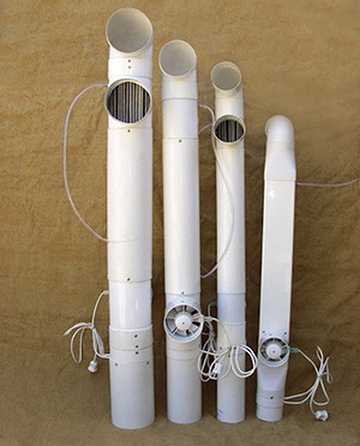

Коаксиальный
Изготавливается так:
- В трубу большого диаметра помещается множество тонких трубок, объединенных на входе и выходе коллекторами.
- Через большую трубу пропускается исходящий воздух, через тонкие — входящий (уличный).
Как видно, принцип действия тот же, что у пластинчатого, но коаксиальный можно сделать очень длинным и тем самым увеличить площадь контакта между потоками.
Прочие достоинства такие же, как у пластинчатого.
И коаксиальный, и пластинчатый рекуператоры имеют важный недостаток: при сильном морозе влага в отводимом потоке конденсируется и тут же превращается в лед. Устраняют обледенение двумя способами:
- временно направляют холодный входящий воздух по байпасу в обход рекуператора, давая ему возможность отогреться;
- устанавливают электрообогреватель, который включается автоматически по сигналу датчика давления (оно увеличивается перед рекуператором из-за образования ледяной пробки).
Владельцы частных домов могут решить эту проблему более рационально: забор воздуха нужно осуществлять через длинную трубу, закопанную в грунт, который ниже глубины промерзания всегда имеет плюсовую температуру.
Сегодня некоторые производители предлагают пластинчатые рекуператоры с пластинами-мембранами, которые обладают высокой паропроницаемостью. Благодаря этому свойству, обеспечивается увлажнение поступающего свежего воздуха.
Но при покупке такого рекуператора следует учесть, что при обледенении пропитанная паром мембрана растрескается. Кроме того, поры мембраны довольно быстро забиваются пылью, так что эффект увлажнения, за который берут дополнительные деньги, имеет место лишь в самом начале эксплуатации.
Роторные

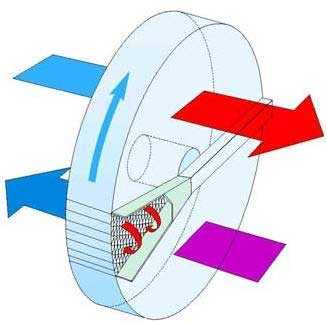

В таком рекуператоре также имеется обойма из пластин, только она вращается, так что каждая сторона пластины попеременно оказывается то во входящем потоке, то в исходящем. При этом она сначала нагревается, потом отдает полученное тепло входящему воздуху.
У роторных рекуператоров полно недостатков:
- большие размеры;
- для вращения пластин требуется электричество;
- трущиеся детали со временем изнашиваются;
- устройство издает шум;
- более высокая, по сравнению с пластинчатым рекуператором, стоимость;
- потоки воздуха не изолированы друг от друга, так что на приточке обязательно нужно устанавливать фильтр.
Роторный вариант
Но зато у роторных моделей есть очень важное преимущество: проблема обледенения решается простым уменьшением скорости вращения дисков.
Кроме того, из-за сообщения потоков в помещение частично возвращается пар, что делает воздух в нем менее сухим. КПД таких устройств составляет 80%.
С циркулирующим теплоносителем
Такой рекуператор похож на контур отопления: один радиатор устанавливается в вытяжном канале, второй — в приточном, а между ними циркулирует теплоноситель. Недостатки следующие:
- возможны утечки теплоносителя;
- система усложнена и дорого стоит из-за наличия циркуляционного насоса;
- для работы требуется электроэнергия.

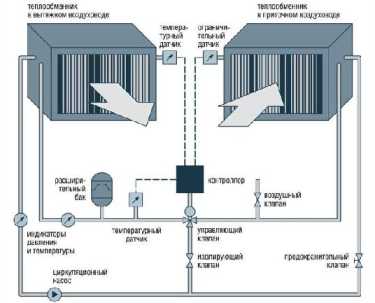

Приточно-вытяжная установка Климат-035 с жидкостным рекуператором
Но зато радиаторы можно установить на любом отдалении друг от друга, так что вытяжной и приточный каналы не обязательно прокладывать рядом.
Фреоновый
Здесь также имеется контур с двумя радиаторами, но циркуляционный насос не требуется. Работает рекуператор так: фреон в нижнем радиаторе, расположенном в вытяжном канале, закипает, испаряется и в виде пара поднимается в радиатор, расположенный в приточном канале; здесь он отдает полученное тепло и конденсируется, после чего стекает в жидком виде обратно в нижний радиатор.
Преимущество в сравнении с предыдущим вариантом — в энергонезависимости. Но такой рекуператор может работать только в определенном диапазоне температур. Кроме того, вытяжной канал должен обязательно располагаться ниже приточного.
Установка
Чтобы иметь возможность установить рекуператор, нужно организовать вентиляционную систему следующим образом: свежий воздух с улицы должен поступать в помещение не в нескольких местах, а по одному общему каналу, который затем может разделяться; точно так же и все вытяжные каналы должны быть объединены в один общий.
Приточный и вытяжной канал должны в каком-либо месте прокладываться рядом (кроме рекуператора с циркулирующим теплоносителем).
Для подсоединения воздуховодов на рекуператоре имеются фланцы. Данное устройство имеет достаточно большие размеры, поэтому в частных домах его стараются располагать на чердаке.
Особенности самостоятельного изготовления

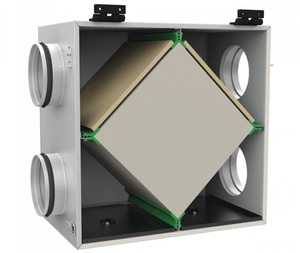

Наиболее простым в изготовлении является пластинчатый рекуператор. Делается он так:
- Из листового материала нарезаются квадратные пластины размером от 30х30 см. Чем более крупными будут пластины, тем более эффективным получится рекуператор. Лучше всего пластины вырезать из меди, пищевого алюминия или оцинкованной стали. Также можно применить фольгу или бумагу, но рекуператор из таких материалов может жужжать.
- Далее собирают кассету, укладывая пластины одну над другой с размещением между ними по краям двух прокладок. Стороны, на которых лежат прокладки, чередуют: в одном зазоре они лежат слева и справа, в следующем — спереди и сзади. Прокладки можно вырезать из технической пробки, также в этом качестве может использоваться резиновый шнур. Толщина прокладки должна составлять примерно 3 мм. В качестве клея следует использовать герметик на нейтральной основе. Высота кассеты, то есть количество зазоров между пластинами, подбирается так, чтобы воздух (его расход должен быть известен) двигался через рекуператор со скоростью 1 м/с.
- Изготовив кассету, нужно сделать корпус для нее. Это квадратный в плане ящик, у которого длина стороны равна диагонали пластин, из которых состоит кассета. В дальнейшем ящик будет утепляться, поэтому его сразу можно изготавливать из пенопласта.
- В противоположных боковых стенках корпуса нужно сделать по два выреза, к которым затем присоединяются фланцы.
- Кассета укладывается в ящик с поворотом на 45 градусов, то есть при взгляде сверху будет виден ромб, вписанный в квадрат.
- После этого корпус накрывается крышкой.
К фланцам подсоединяются воздуховоды. При этом нужно учитывать, что движение воздуха в рекуператоре является перекрестным: если приточный воздуховод на одной стороне подсоединен справа, то на противоположной он должен подсоединяться слева.
microklimat.pro
Приточно вытяжная вентиляция с рекуперацией тепла
Рекуперацией тепла называют возвращение части тепловой энергии, и ее повторное использование в системе отопления дома.
Процесс вентиляции жилых помещений аналогичен процессу проветривания: в помещение подается свежий воздух извне, а отработанные воздушные массы с низким содержанием кислорода, удаляются и выбрасываются в окружающее пространство. Вместе с отработанным воздухом из помещения удаляется тепловая энергия. Задачей рекуперации тепла при вентиляции является охлаждение теплого воздуха перед его выбросом наружу и использование полученного тепла на подогрев воздушных масс, поступающих снаружи. Вопрос рекуперации тепла в системах вентиляции особенно остро стоит в зимнее время года.
Решается он в зависимости от способа вентилирования дома.
Два способа вентилирования – два подхода к рекуперации
В современных жилых домах широко используются два вида вентиляции: естественная и принудительная.
Естественная вентиляция эффективна в домах с высокой тепловой инерцией. Это дома, построенные из камня, кирпича, бетона и железобетона. Как правило, для их возведения используют тяжелые прочные фундаменты-подушки.
В домах с высокой инерцией тепло накапливается в массе дома и запас его может быть достаточным для поддержания комфортных условий в помещении при отключении отопления на протяжении нескольких часов, а то и нескольких суток.
Вентиляционные каналы для удаления отработанного воздуха в инерционных домах располагают в массиве стен, делая их вертикальными с выходом в чердачное помещение. Поступая в вентиляционный канал, теплый воздух движется вверх, нагревая при этом стены канала, а значит, и стены дома, отдавая при этом запас своей тепловой энергии. Затем воздух попадает в подкровельное пространство, подогревая его оставшимся теплом.
Сохраненное в стенах вентиляционного канала тепло в дальнейшем используется для поддержания температуры стен и обогрев дома.
В домах с естественной вентиляцией рекуперация тепла также носит естественный характер и в дополнительном регулировании не нуждается.
Вентиляция в малоинерционных домах
Необходимость управления рекуперацией тепла возникает в домах, оборудованных принудительными вентиляционными системами. Как правило, речь идет о малоинерционных строениях, в конструкции которых присутствуют современные теплоизоляционные материалы.
Это могут быть каркасные дома со стенами из сэндвич панелей, дома из пеноблоков или газосиликатных блоков, а также щитовые строения с внутренним слоем из современного высокоэффективного теплоизоляционного материала. Малоинерционные дома имеют небольшой вес по сравнению с традиционными строениями из кирпича или бетона, для их возведения обычно используют облегченные варианты фундамента, отдавая предпочтение ленточному или свайному фундаменту.
Тепловых потерь теплопроводностью через поверхность стен в малоинерционных домах практически нет, однако, в них стены не аккумулируют тепло, а системы естественной вентиляции не эффективны. Для отопления малоинерционного строения достаточно нагревать воздух в помещении. Именно по этой причине одним из наиболее востребованных и экономичных способов отопления в таком доме является воздушная система отопления, в которой в помещение через приточные отверстия подается теплый воздух, а остывшие воздушные массы забираются и после подогрева, вновь подаются в приточные каналы.
Воздухообмен в помещении напрямую зависит от эффективности работы вентиляционной системы и ее конструктивных особенностей. Естественная вентиляция в малоинерционных домах малоэффективна. Для лучшего воздухообмена необходимо использовать системы принудительной вентиляции, обеспечивающие подачу свежего воздуха и удаление отработанных воздушных масс.
Постоянный приток свежего (холодного) воздуха и удаление отработанных (нагретых) воздушных масс приводит к увеличению расходов на отопление. Можно смело сказать, что в малоинерционных домах с вентиляцией могут вылететь в трубу все деньги, затраченные на обогрев жилища, если, конечно, не использовать систему рекуперации тепловой энергии.

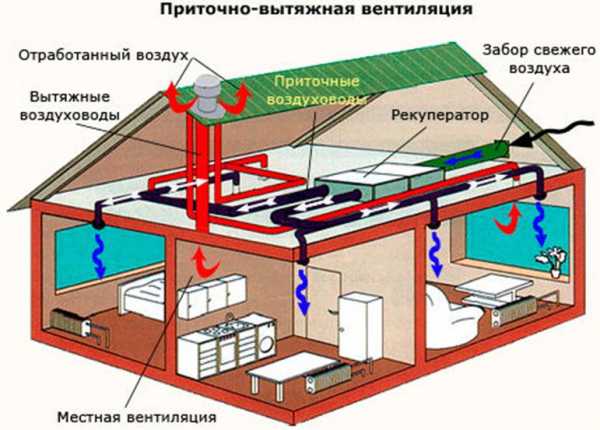

Как работает рекуператор тепла в системе вентиляции?
При рекуперации тепла в системе вентиляции стоит задача подогреть поступающий в помещение воздух за счет тепловой энергии уходящих воздушных масс. Подогрев может быть
- центральным, рассчитанным сразу на все здание и устанавливаемым на центральную вентиляционную систему
- локальным, обеспечивающим только одно отдельно взятое помещение и устанавливаемый на местную вентиляционную систему
Для этого вентиляционная система дополняется теплотехническим блоком, предназначенным для теплообмена между холодным и теплым воздухом. Теплообменники могут иметь различное устройство и технические характеристики.

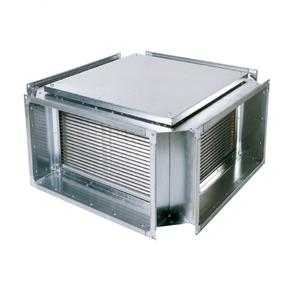

Пластинчатые рекуператоры
Самым простым воздушным рекуператором является пластинчатый теплообменник, представляющий собой камеру с параллельными воздуховодами, разделенными металлической перегородкой, играющей роль теплопроводной пластины. Нагретый воздух при соприкосновении с перегородкой с одной стороны, нагревает ее, а холодный воздух, движущийся с противоположной стороны, забирает тепло.
Несмотря на примитивную конструкцию, пластинчатые рекуператоры имеют высокий КПД, величина которого может составлять 90%. Еще одним плюсом пластинчатого рекуператора является отсутствие движущихся частей.
Есть у пластинчатого рекуператора и существенный недостаток: при охлаждении воздуха на пластине образуется конденсат, что при отрицательной температуре наружного воздуха может привести к обледенению рекуператора.
Роторный рекуператор
Этого недостатка лишен роторный рекуператор, представляющий собой вращающуюся пластину, установленную между приточным и вытяжным воздуховодом. Одна половина пластины находится в зоне нагрева и контактирует с теплым воздухом, а вторая половина пластины, наоборот, находится в подающем воздуховоде и контактирует с холодным воздухом, затем происходит поворот на 180 градусов и положение меняется, нагретая пластина попадает в холодный воздуховод, а охлажденная пластина попадает в зону нагрева. Интенсивность теплообмена зависит от скорости вращения ротора и разницы температур холодного и нагретого воздуха. КПД роторного рекуператора может составлять 75-85%.
Вращение роторного рекуператора сопровождается шумом, что является его недостатком. К тому же устройство постоянно нуждается в техническом обслуживании.
Рекуператор с промежуточным теплоносителем
Рекуператоры с промежуточным теплоносителем могут иметь различное устройство, но общим для них является использование теплоносителя (фреон, вода) для передачи тепла от одного воздушного потока другому воздушному потоку. Так, к примеру, в устройстве воздушных рекуператоров большое распространение получили тепловые трубки.
Подведем итоги
Рекуператор тепла является опциональной частью приточно вытяжной вентиляционной системы, использование которой в значительной мере сокращает расходы на отопление и позволяет поддерживать комфортные условия в доме с меньшими расходами.
aquagroup.ru
Теория рекуперации воздуха и виды рекуператоров.
Теория рекуперации воздуха и виды рекуператоров.
Рекуперация — это процесс возврата максимального количества энергии. В вентиляции рекуперацией называется процесс передачи тепловой энергии из вытяжного воздуха в приточный. Существует множество различных видов рекуператоров и в данной статье мы о каждом из них расскажем. Каждый из видов рекуператоров хорош по своему и обладает уникальными преимуществами, но любой из них позволит Вам экономить на обогреве приточного воздуха зимой не менее 50%, а чаще до 95%.
Процесс передачи тепла от вытяжного воздуха в приточный весьма интересен. Далее начнем разбирать каждый вид рекуператоров воздуха чтобы вы более легко поняли что же это такое и какой рекуператор нужен именно Вам.

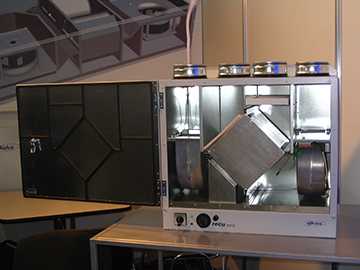

1. Пластинчатый рекуператор:
Самый популярный вид рекуператоров, а точнее приточно-вытяжных установок с пластинчатым рекуператором. Свою популярность он завоевал благодаря простоте и надежности конструкции самого теплообменника рекуператора.
Принцип работы прост — два потока воздуха (вытяжной и приточный) пересекаются в теплообменнике рекуператора, но так, что их разделяют стенки. В итоге эти потоки не смешиваются. Теплый воздух нагревает стенки теплообменника, а стенки нагревают приточный воздух. Эффективность пластинчатых рекуператоров (КПД пластинчатого рекуператора) измеряется в процентах и соответствует:
45-78% для металлических и пластиковых теплообменников рекуператоров.
60-92% для пластинчатых рекуператоров с целлюлозными гигроскопичными теплообменниками.
Такой скачок КПД в сторону целлюлозных рекуператоров обусловлен во-первых возвратом влаги через стенки рекуператора из вытяжного воздуха в приточный, а во-вторых передачей в этой же влаге скрытого тепла. Ведь в рекуператорах роль играет не тепло самого воздуха, а тепло влаги, содержащейся в нем. Воздух без влаги обладает очень низкой теплоемкостью, а влага — это вода… с известной большой теплоемкостью.
Для всех рекуператоров, кроме целлюлозных, обязателен вывод дренажа. Т.е. при планировании установки рекуператора Вам необходимо помнить о том что требуется еще и подвод канализации.
Итак, плюсы:
1. Простота конструкции и надежность.
2. Высокий КПД.
3. Отсутствие дополнительных потребителей электроэнергии.
Ну и, конечно-же, минусы:
1. Для функционирования такого рекуператора — к нему должны подводиться и приток и вытяжка. Если система проектируется с нуля — то это не минус вовсе. А вот если система уже имеется и приток с вытяжкой находятся на расстоянии — лучше применить рекуператор с промежуточным теплоносителем.
2. При минусовых температурах теплообменник рекуператора может обмерзать. Для его разморозки требуется либо прекращение или снижение подачи воздуха с улицы, либо применение байпасного клапана, который пускает приточный воздух в обход теплообменника, пока тот размораживается вытяжным воздухом. При таком режиме разморозки весь холодный воздух попадает в систему минуя рекуператор и требуется много электричества чтобы его нагреть. Исключение — целлюлозные пластинчатые рекуператоры.
3. В основном данные рекуператоры не возвращают влагу и подающийся воздух в помещения пересушен. Исключение — целлюлозные пластинчатые рекуператоры. Читать далее…
Роторный рекуператор:
Второй по популярности вид рекуператоров. Еще бы… Высокий КПД, не замерзает, более компактный чем пластинчатый, да еще и влагу возвращает. Одни плюсы.
Роторный рекуператор сделан из алюминия, намотанного слоями на ротор, причем один лист плоский, а второй зигзагообразный. Чтобы воздух проходил. Приводится в движение электроприводом через ремень. Этот «барабан» вращается и каждая часть его при прохождении зоны вытяжки нагревается, а затем перемещаясь в зону притока охлаждается, тем самым передавая тепло приточному воздуху.
Для защиты от перетоков воздуха используется продувочный сектор. Читать далее…
Крышный рекуператор воздуха:
Новый и не очень известный вид рекуператоров воздуха. В крышных рекуператорах на самом деле используются пластинчатые рекуператоры и иногда роторные, но мы решили вынести их отдельным видом рекуператоров, т.к. крышный рекуператор — это специфический отдельный вид приточно-вытяжных установок с рекуператором.
Крышные рекуператоры подходят для больших однообъемных помещений и являются вершиной удобства проектирования, монтажа и эксплуатации. Для его установки достаточно сделать нужное окно в кровле здания, поставить специальный «стакан», который распределяет нагрузку, и поставить в него крышный рекуператор. Всё просто. Забор воздуха производится из-под потолка в помещении, а подача по пожеланиям заказчика, либо из-под потолка, либо в зону дыхания рабочих или посетителей торговых центров. Читать далее…
Рекуператор с промежуточным теплоносителем:
А этот вид рекуператоров подойдет для уже существующих систем вентиляции «приток отдельно — вытяжка отдельно».
Ну или при невозможности построения новой системы вентиляции с каким либо видом рекуператора, который предполагает собой подвод притока и вытяжки в одно помещение. Но стоит помнить что и пластинчатые и роторные теплообменники обладают белее высоким КПД, чем гликолевые. Читать далее…
rekuperation.ru
Виды рекуператоров и их наиболее правильный расчет
На сегодняшний день «стал ребром» вопрос об энергоэффективности. Поэтому везде, и системы вентиляции не исключение, используют энергосберегающие установки и машины. Бережное отношение к энергии вынуждает потребителей все чаще обращаться к системам утилизации теплоты.
В зависимости от конкретных условий, установка со встроенным рекуператором позволяет сэкономить до 90% потребностей в энергии по сравнению с установкой без него. Это теоретические данные. На практике же наши исследования показали, что наиболее эффективный роторный рекуператор экономит 75% максимум, но это, согласитесь, тоже довольно внушительная цифра.О самой вентиляции с рекуперацией и принципе действия раньше упоминалось в статье по ссылке. Мы же не будем повторятся и рассмотрим именно сам рекуператор.
Содержание статьи:
Что такое рекуператор?
Благодаря теплоутилизатору, тепло, забираемое из удаляемого воздуха, передается приточному. При этом конструкция рекуператора определяет условия его применения, эффективность и качество приточного воздуха на выходе из устройства.
В соответствии со стандартами, утилизаторы тепла делятся на 4 категории:
- рекуперативные теплоутилизаторы. Теплообмен между воздушными потоками происходит через разделяющую перегородку.
- регенеративные теплоутилизаторы. Тепло воздуха передается промежуточному аккумулятору, а затем этот накопитель отдает тепло приточному потоку.
- регенеративные с промежуточным теплоносителем. Теплоноситель контактирует с воздухом через разделяющую поверхность, а перенос тепла осуществляется газообразным или жидкостным теплоносителем.
- тепловые насосы. О данной категории теплоутилизаторов читайте в статье по ссылке.
Все категории теплоутилизаторов обладают такими преимуществами как:
- Высокая экономичность, благодаря снижению расходов на эксплуатацию
- Уменьшение нагрузки на окружающую среду благодаря снижению энергопотребления
- Снижение расходов предприятия за счет уменьшения расходов на отопление и кондиционирование.
Виды рекуператоров
Ознакомимся ближе с различными видами рекуператоров и их действием.

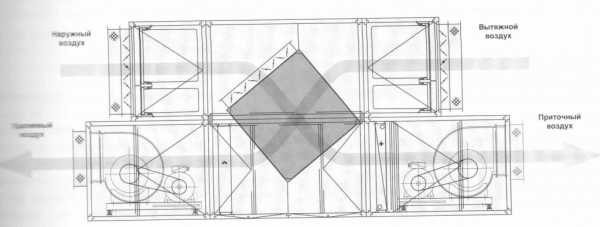

Пластинчатый рекуперативный теплоутилизатор
Пластинчатый рекуператор изготавливают в двух конструктивных решениях: перекрестный и противоточный. Наиболее популярный и доступный вариант — это перекрестный пластинчатый рекуператор. КПД такого теплообменника может достигать 65%. Для достижения хорошей теплопроводимости перекрестный рекуператор изготавливается из пластин листового алюминия. Торцы пластин рекуператора скреплены между собой так, что образуются узкие прямоугольные каналы для потоков приточного и вытяжного воздуха. Учитывая, что максимальный переток воздуха через неплотности рекуператора оставляет 0,1%, данное устройство можно считать практически герметичным и пригодным к применению в случаях, где смешение подающесяго и удаляемого воздуха не допускается. Также могут быть изготовлены пластинчатые теплоутилизаторы, в которых обеспечена 100% герметичность от смешения потоков воздушных потоков. Максимальная температура перемещаемой среды не более 90°С. Для рекуператоров с силиконовым уплотнителем максимальная температура не должна превышать 200ºС. Повысить КПД пластинчатого рекуператора можно установив два перекрестных рекуператора последовательно. Это приведет к значительному увеличению длины установки, для начала нужно знать размеры венткамеры. Если же места нет, можете вместо двух перекрестных поставить один перекрестно-противоточный рекуператор, КПД которого соответствует их двойному использованию. Высокий КПД и низкое аэродинамическое сопротивление перекрестно-противоточного рекуператора сделали его конструкцию не прочной, и по этой причине применение этих рекуператоров ограничена системами с небольшим перепадом давления. Сбор и отвод конденсата производится при помощи конденсационных ванн.
Роторный рекуператор
Роторный теплорекуператор относится к группе регенеративных теплоутилизаторов и представляет собой медленно оборачивающийся ротор-теплонакопитель, что установлен перпендикулярно потокам входного и удаленного воздуха. Когда в установке включен обогрев, то удаляемый воздушный поток передает теплоту в тот сектор ротора через который проходит. Вращаясь, он попадает в поток приточного воздуха, отдавая ему тепло сектор охлаждается. Правильный подбор роторного рекуператора позволяет достичь КПД 80%, это сочитается с невысоким аэродинамическим сопротивлением и небольшой длиной самого устройства. Помимо переноса тепла роторный теплоутилизаторможет передавать и влагу.Такое решение идеально подходит для офисной вентиляции, ведь предохраняет воздушные массы от чрезмерной сухости. Частичный перенос удаляемого воздуха в приточный канал (примерно 5%) не позволяет использовать такой рекуператор в системах где это строго запрещено. Чтобы уменьшить переток воздуха в качестве уплотнителя между рамой и ротором используется пластмасса или войлок. Достижение полной герметичности невозможно. Продуктивность теплообменного процесса регулируют изменяя скорость вращения ротора благодаря частотному преобразователю.

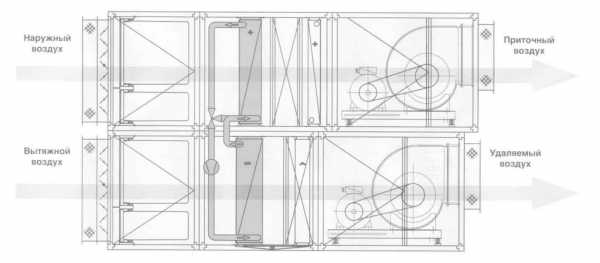

Гликолевый теплоутилизатор
Гликолевый рекуператор относится к регенеративным системам с промежуточным теплоносителем. Как промежуточный тепло-хладоноситель используют этиленгликолевый раствор. Устройство гликолевого теплоутилизатора: два теплообменника, что соединены друг с другом и образуют замкнутый контур. По нему и движется теплоноситель. Первый змеевик размещают в подающем канале, а другой в вытяжном. В холода вытяжной змеевик работает на охлаждение, а приточный на обогрев. Летом их задание меняется. Конденсационные ванны с гидравлическим затвором служат для собирания и удаления конденсата. Контроль мощности рекуператора делают при помощи трехходового регулировочного вентиля. При работе с взрывоопасными средами и во всех случаях, когда удаляемым и поступающим потокам нельзя соприкоснуться, без гликолевого рекуператора как без рук. Отдаленность в просторе змеевиков гликолевого теплоутилизатора — неоспоримое преимущество при обновлении и усовершенствовании существующих систем вентиляции.
Тепловая труба
Тепловая труба входит в регенеративные системы с промежуточным теплоносителем. Если вы слышите фразу «тепловая труба» знайте: это название сегмента с большим числом отдельных трубок, у которых внутри жидкость кипящая почти при 0ºС. Обмен теплом совершается посредством испарения жидкости в нагретом конце трубки, при этом она поглощает теплоту, затем следует конденсация на холодном конце трубки, и отдача тепла, а жидкость опять возвращается к нагретому концу тепловой трубы, в итоге цикл испарение-конденсация идет заново. КПД этих рекуператоров намного ниже нежели предыдущих. Монтировать тепловую трубу в установку следует строго в определенном порядке:1) если подающий и удаляемый потоки находятся один над другим, тепловые трубки монтируют вертикально 2) когда потоки идут в одну линию,тепловые трубки нужно монтировать горизонтально под углом к удаляемому воздушному потоку. И там и там отдача тепла может быть лишь в одну сторону, из-за этого их можно применять только для обогрева. Регулирование производится байпасным клапаном. Из всего этого следует, что тепловая труба имеет довольно узкую область применения. Поэтому хорошенько подумайте перед установкой именно этого теплоутилизатора.
Расчет рекуператора
Чтобы правильно подобрать и рассчитать рекуператор, нужно иметь достаточно данных о параметрах потоков, между которыми предстоит теплообмен. Во первых нужно знать какую среду вы удаляете ( есть ли агрессивные вещества, пыль или другие загрязнения и другое). Это поможет определить необходимый тип рекуператора. И конечно же нужно знать теплофизические свойства нагреваемого и охлаждаемого потоков, дабы легко произвести расчеты. И самое главное устанавливают нужную тепературу на входе в рекуператор и на выходе, допустимые аэродинамические потери давления.
Расчет рекуператора происходит в 2 этапа:
Надеемся наша статья была вам полезной и вы воспользуетесь изложенной информацией.
Читайте также:
airducts.ru
