Стропильная система мансардной крыши: устройство конструкции

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Благодаря возведению мансардной крыши, возможно ощутимо увеличить полезное пространство малоэтажного частного дома. Однако это весьма трудоемкий процесс, который требует выполнения предварительного расчета, соблюдения определенных правил и техник. Грамотно созданная стропильная система мансардной крыши является залогом создания комфортного, надежного, функционального и долговечного жилого дома.

Мансардная крыша позволяет получить дополнительную уютную и просторную комнату чердачного типа

Стропильная система мансардной крыши: особенности конструкции

Перед возведением мансарды необходим хороший проект. Внешний вид будущей кровли должен гармонировать с общим видом здания. Существует несколько разновидностей конструкции стропильного каркаса, которые зависят от типа кровли, шага стропил и варианта мансардной крыши. Остановив свой выбор на конкретной конфигурации, следует точно знать, из каких конструктивных элементов состоит стропильная система. Она является опорным скелетом кровли, и выдерживает не только ее вес, но и воздействие атмосферных осадков.

Стропильная система мансардной крыши имеет свои особенности конфигурации, которые важно учитывать при планировании и строительстве

Правильный монтаж стропильной системы обеспечивает ее надежность, функциональность и долговечность.

При создании проекта мансардной крыши следует:

  • выполнить правильный расчет нагрузки на опорные несущие стены и фундамент, не допуская ее превышения;
  • подобрать качественную теплоизоляцию, чтобы избежать неравномерного обогрева помещения;
  • выбрать хорошую звукоизоляцию благодаря правильно подобранному кровельному материалу;
  • подобрать хорошую гидроизоляцию;
  • выбрать легкие по весу облицовочные материалы для отделки мансардного помещения.

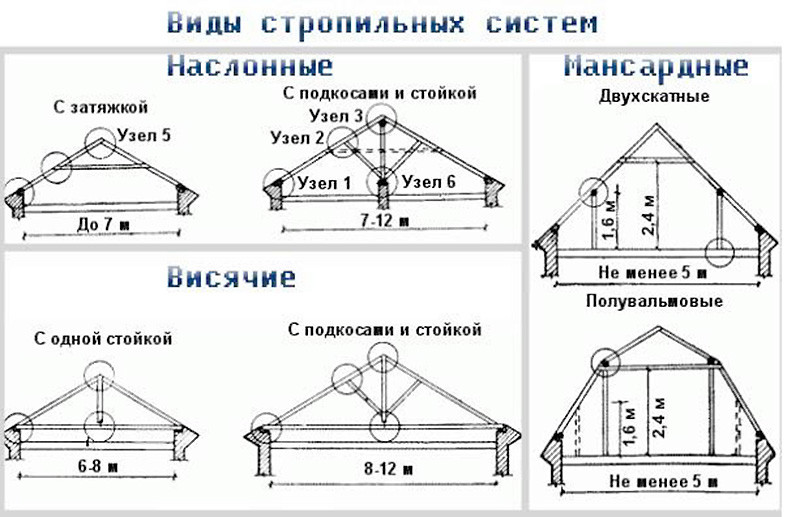

Схемы мансардной крыши

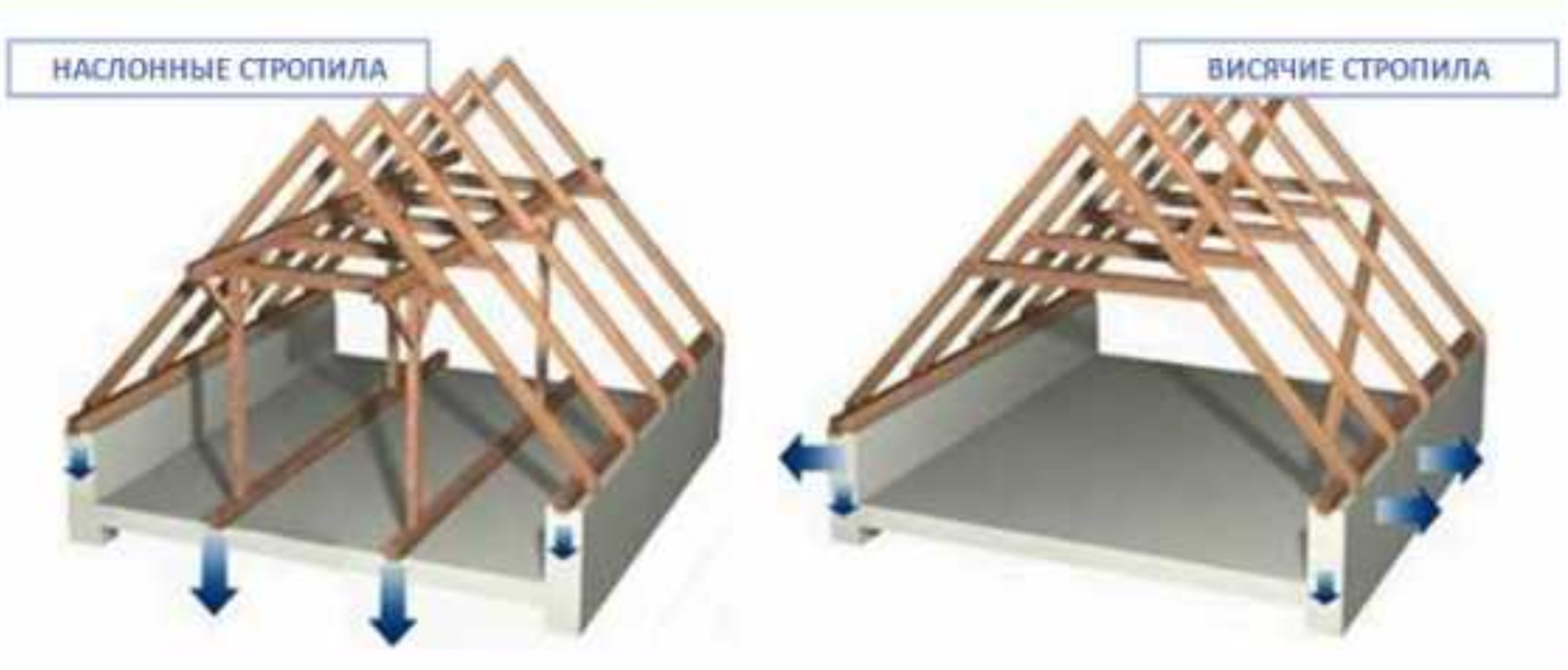

Стропильная система может иметь наклонную или висячую конструкцию. В висячих конструкциях стропила опираются на мауэрлат и коньковый прогон. Для распределения нагрузки на стропила устанавливаются нижние и верхние затяжки. Когда длина ската более 4 м, для предотвращения провисания в нижней части конструкции стропильные ноги подпираются при помощи стоек и подкосов. Главным достоинством такой конструкции является то, что все ее элементы размещаются в неиспользуемых местах мансарды, что создает больше свободного пространства.

Правильный и точный расчет мансардной крыши позволяет получить надёжную и долговечную конструкцию

Наклонная конструкция используется в домах, где посередине здания располагается несущая перегородка, на которую опираются строительные ноги. На внутреннюю несущую конструкцию настилается лежень, который играет роль мауэрлата, и на него монтируются стойки, удерживающие коньковый прогон. Данная система используется для больших площадей мансардной крыши частного дома, устройство которой можно увидеть на фото. Здесь можно использовать кровельные материалы с большим весом, такие как шифер или керамическая черепица.

Существуют проекты мансардных крыш частных домов, где используется оба варианта стропильных систем. Для освобождения свободного пространства элементы каркаса можно сместить в одну из сторон, где они будут использоваться в качестве основы для отделки стен, а ригель подойдет для облицовки потолка. В некоторых архитектурных стилях балки и стойки могут быть использованы в роли элементов декора.

Для обустройства большого карнизного свеса, мансардная крыша выполняется с упором за пределы несущих стен. Здесь не устанавливается мауэрлат. Система монтируется с использованием балок. Обязательно устанавливается подкос, специальные стойки врезаются в балки перекрытия, а стропила закрепляются, используя надежное анкерное соединение и проволочные скрутки.

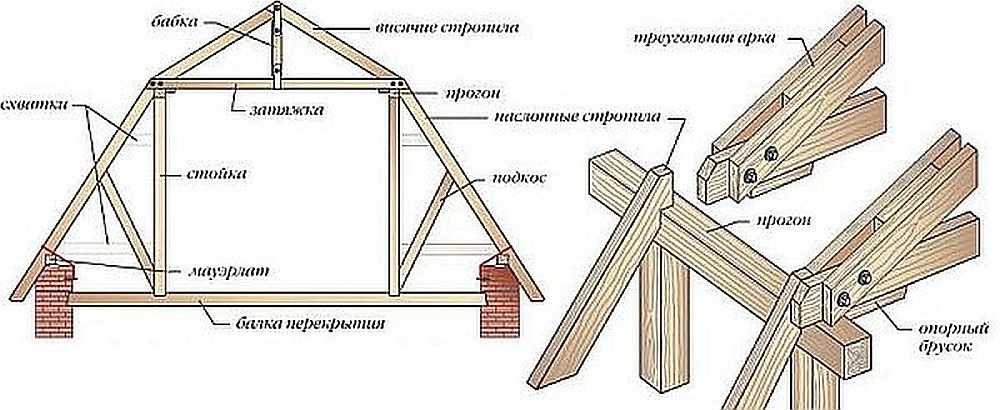

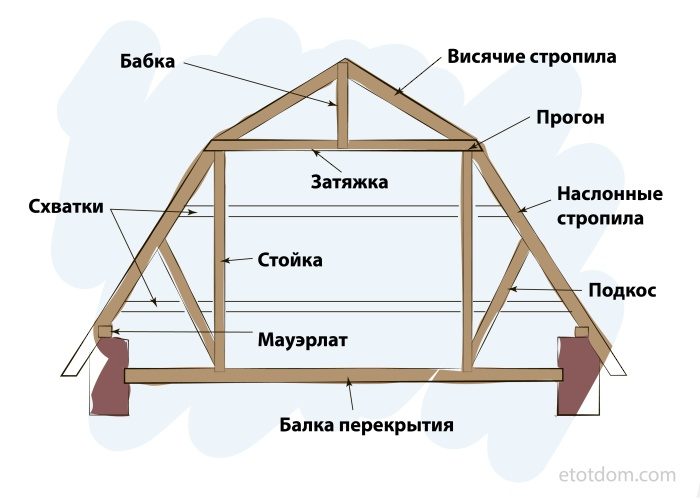

Схема стропильной системы мансардной крыши

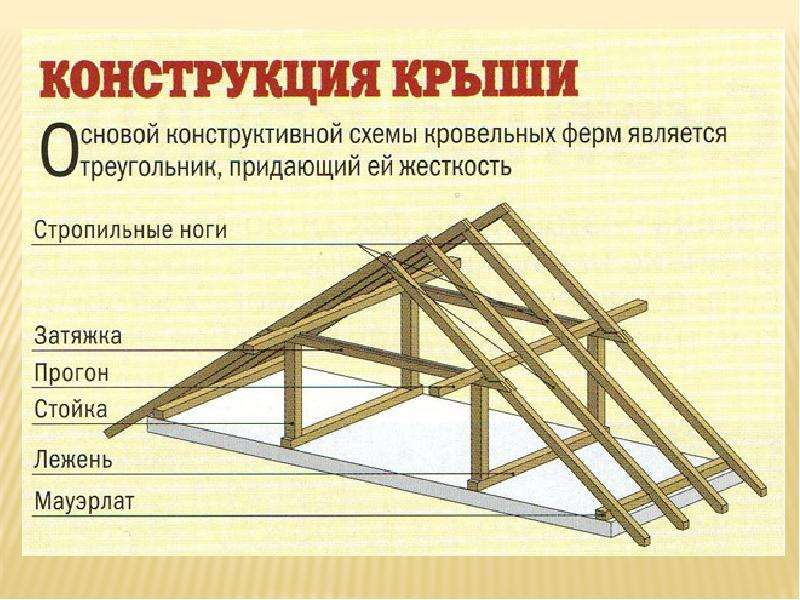

Элементы конструкции мансардной крыши

Стропильная система под мансардную крышу состоит из таких конструктивных элементов:

  • мауэрлата;
  • стропильных ног или стоек из балок;
  • вертикальных стоек;
  • прогонов;
  • конькового бруса;
  • обрешетки;
  • дополнительных балок, регелей и прогонов.

Основой всей конструкции кровли является мауэрлат, который состоит из деревянных брусов квадратного сечения, крепящихся к внешним стенам здания. К этим доскам крепятся остальные элементы каркаса мансардной крыши. Главным предназначением мауэрлата является восприятие и равномерное распределение всей нагрузки от общей системы кровли на несущие стены здания.

Стропильные ноги или стойки из балок образовывают каркас кровельной конструкции. Для данных элементов следует подбирать доски, которые способны выдержать нагрузку кровельного пирога совместно с наружным покрытием. Для поддержания стоек из балок или стропильных ног используются прогоны, устанавливаемые под углом. Вертикальные стойки удерживают центральную часть стропильных брусьев, предохраняя их от изгиба. Они также создают поддержку для конькового бруса.

Схема устройства конька мансардной крыши

Для обеспечения жесткости будущей кровельной конструкции на длинных стропильных системах монтируется коньковый брус. Обрешетка представляет собой дополнительную деревянную конструкцию, что крепится к стропильной системе, и является основанием для будущей кровли.

Виды мансардных крыш

Сегодня существует несколько вариантов крыш мансардного типа, которые имеют различную конструкцию стропильного каркаса:

  • односкатные;
  • двускатные;
  • ломаные состоят из двух или более скатов с разным углом наклона;
  • вальмовые имеют два треугольных ската с коротких сторон крыши и два трапециевидных ската с длинных;
  • полувальмовые имеют два коротких торцевых вальма над фронтальной частью крыши;
  • купольные характеризуются круглой или многоугольной формой;
  • сводчатые имеют в разрезе форму дуги.

Пример удачной реализации мансардной крыши усложненной конструкции

Односкатная крыша является наиболее простым в исполнении вариантом. К нему часто обращаются, когда необходимо сделать мансарду на маленьком загородном доме. Наиболее популярной среди других видов мансардных крыш частных домов, фото наглядно это подтверждают, является двускатная кровля. Ее проектирование и строительство своими руками не вызывает сложностей. Особенно если речь идет о щипцовой крыше.

При выборе ломаной крыши, возможно получить большое, функциональное и удобное мансардное помещение без дополнительных работ, связанных с возведением стен. Сегодня многие рачительные хозяева частных домов отдают предпочтение стропильной системы двускатной крыши под профнастил, сооружение которой не нуждается в многочисленных технологических и технических ухищрениях и в неоправданно высоком расходе средств на строительные материалы.

Наиболее сложными в монтаже являются вальмовые, купольные и сводчатые мансардные крыши. Их устройство требует профессионального подхода. Данные мансардные крыши, фото частных домов наглядно это отображают, имеют необычную и весьма эстетичную конструкцию. Для них характерно большое количество скатных изломов, для которых выполняется устройство ендов. Схема стропильной системы наглядно показывают особенность и уникальность данной конструкции. Неудовлетворительное состояние каждого из ендов (внутренних углов) может нести потенциальную опасность для целостности всей крыши.

Мансардная вальмовая крыша сложной конфигурации требует особых просчетов нагрузки на фундамент и стены здания

Односкатная мансардная крыша. Фото удачных проэктов

Наиболее простым, надежным и дешевым вариантом является односкатная крыша мансардного типа. В результате получается нестандартно оформленное здание. Такой тип крыш применяется для промышленных и хозяйственных зданий. Также, часто используется для одноэтажных маленьких частных домов. Здесь могут использоваться все кровельные материалы.

Конструкция предполагает создание в высокой части мансардной крыши окна. В этой конструкции отсутствует конек, что упрощает ее монтаж. Мауэрлат закрепляется на стенах с разными уровнями, за счет чего и образуется скос. На него опираются балки.

Пример удачного проекта односкатной мансардной крыши

Угол ската должен находиться в пределах 35-45 град. Чем меньше будет уклон, тем больше снега будет скапливаться на поверхности крыши, что потребует создания дополнительных опор и усиления несущих балок. К тому же это значительно уменьшит мансардное помещение. Конструкция способна противостоять сильным ветрам при правильной ориентации ската кровли, что необходимо для повышения устойчивости конструкции.

Полезный совет! Если между противолежащими несущими стенами расстояние не более 4,5 м, можно не монтировать подпирающие элементы, а просто уложить на стены длинные деревянные брусья. Это дополнительно снижает затраты на возведение крыши.

Данный тип кровли предполагает использование простых элементов для создания вентиляции подкровельных пространств. Достаточно зашить перфорированным софитом два свеса, или смонтировать вентиляционную решетку.

Односкатная крыша является более устойчивой к атмосферным явлениям, но при строительстве стоит учитывать направление ветров в данном регионе

Однако не стоит выбирать односкатную крышу для нешироких зданий, где нецелесообразно устраивать мансардный этаж таким образом.

Двухскатная мансардная крыша: особенности строительства

Двухскатная крыша является наиболее распространенным и рациональным решением, которое позволяет получить комфортную мансарду. Фото домов с мансардной крышей данной конфигурации подтверждают востребованность конструкции.

Двухскатная крыша является одним из самых популярных вариантов конструкции при строительстве мансардного этажа

Проектирование и строительство двухскатной мансардной крыши своими руками не вызывает никаких сложностей. Она формируется благодаря двум наклонным плоскостям (скатам), которые пересекаются в области конька под определенным углом. Благодаря правильному выбору оптимального угла можно создать надежную защиту здания от обильных атмосферных осадков, сильных порывов ветра, чрезмерного давления снега во время сильных снегопадов.

Существуют разновидности конфигурации стропильной системы двухскатных мансардных крыш:

  • щипцовая симметричная крыша является классическим вариантом, что дает возможность равномерно распределить нагрузку на несущие стены и опору крыши. Недостатком данной конструкции является присутствие острых углов, которые забирают свободное пространство мансарды;
  • асимметричная крыша представляет собой нестандартную конструкцию, где конек может смещаться в одну из сторон. Если один из углов будет более 45 град., получится довольно просторная мансардная комната. Однако в расчетах следует учитывать неравномерное распределение нагрузки на мауэрлат и несущие стены.
  • ломаная мансардная крыша имеет поверхность скатов, сгибаемых посередине, образуя грани, напоминающие два прямоугольника.

В случае строительства мансардной крыши с нестандартной конфигурацией стропильной системы стоит прибегнуть к услугам специалистов

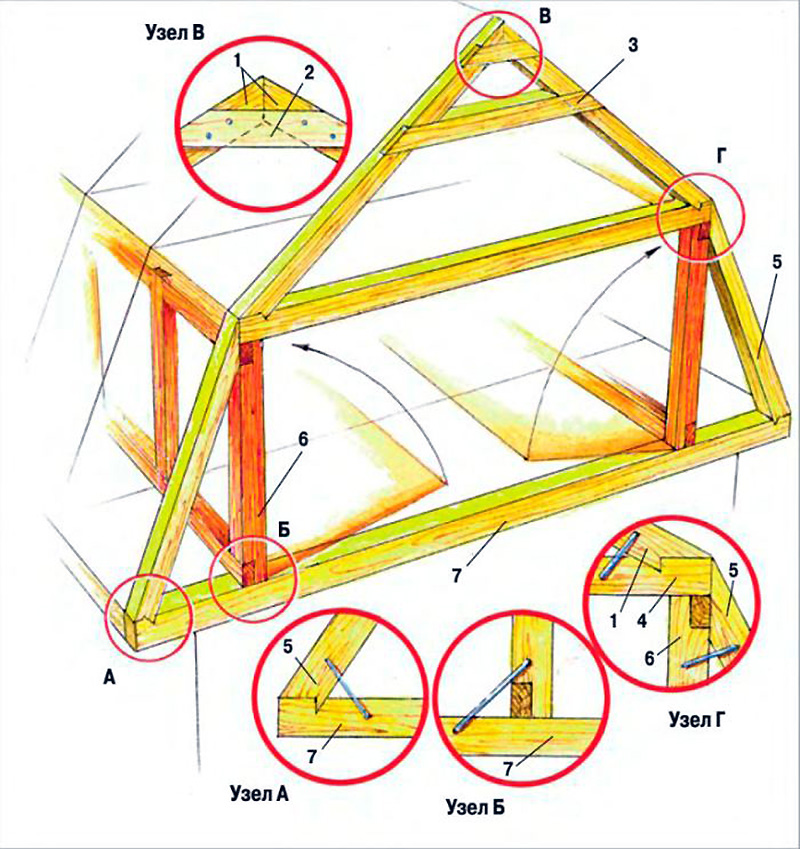

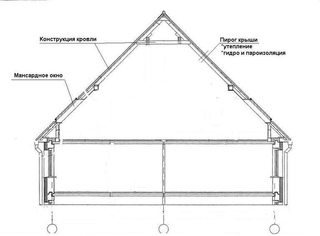

Стропильная система мансардной крыши. Чертежи классического варианта

Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.

Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.

Статья по теме:

Утепление мансарды изнутри, если крыша уже покрыта: материалы и технологии

Как подобрать подходящий материал. Как избежать распространенных ошибок в работе. Поэтапное проведение работ своими руками.

Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

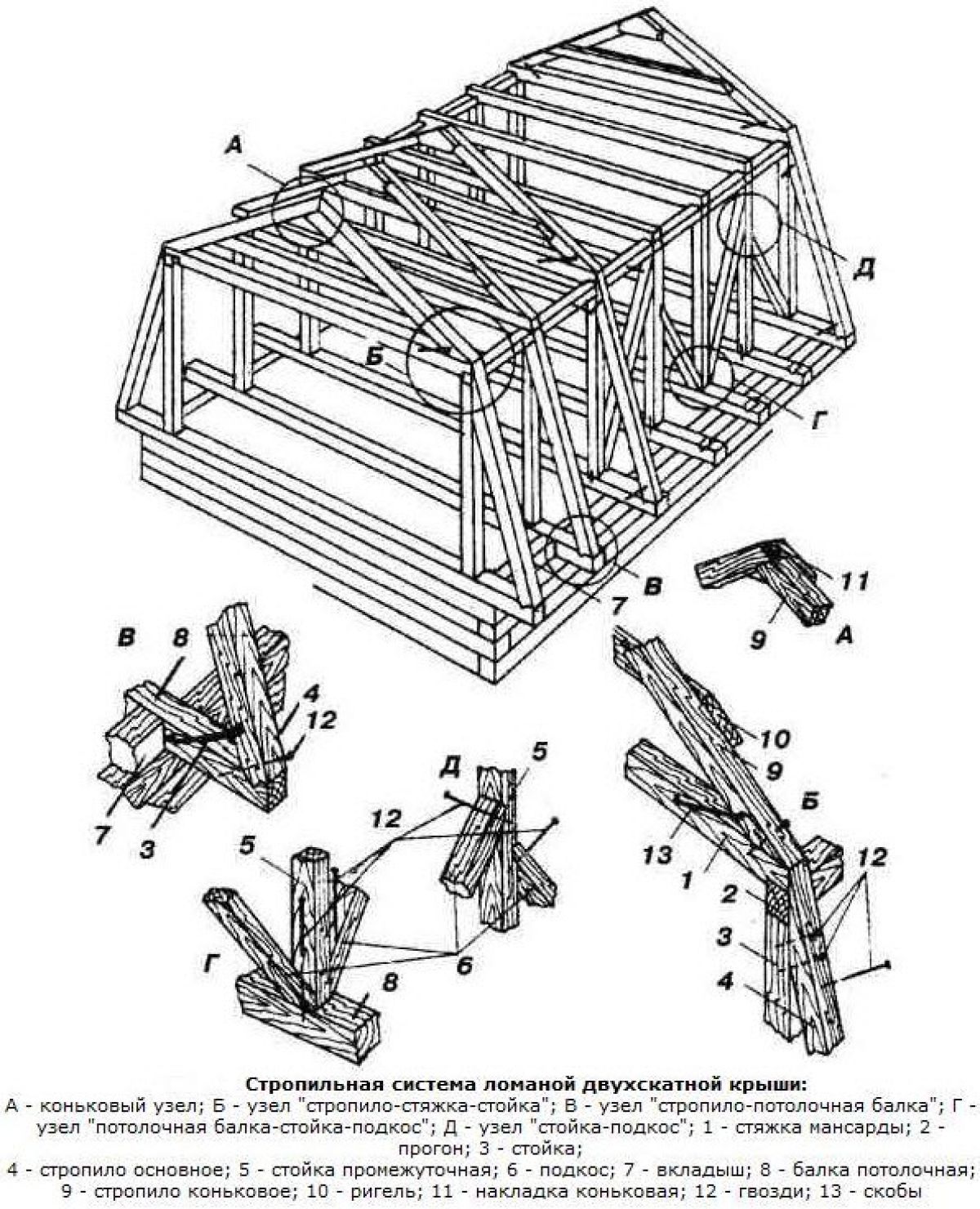

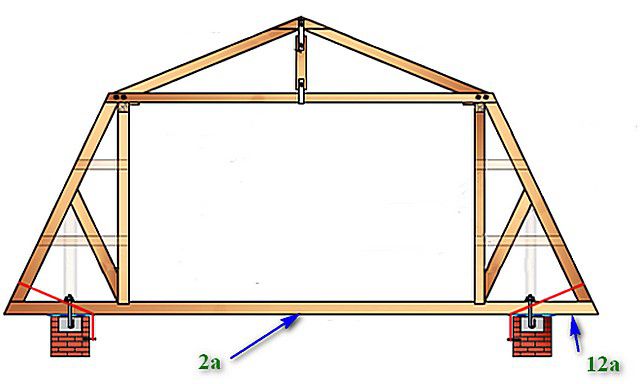

Классическая схема устройства стропильной системы мансардной крыши

Полезный совет! Для регионов, где характерны сильные ветра, лучше устраивать пологие крыши. Потому как, чем больше скат, тем большую парусность он создает.

Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.

Расчет мансардной крыши

На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.

Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.

Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания

От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.

Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.

Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.

Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.

Для расчета мансардной крыши и количества необходимых материалов можно воспользоваться онлайн-калькулятором в сети Интернет

Окна для мансардной крыши

Мансарда отличается от обычных помещений тем, что ее стенами является стропильный каркас, который состоит из определенных кровельных поверхностей, что наглядно показано на чертежах мансардных крыш. Это влияет и на конструкцию окна для данного помещения, которое должно хорошо пропускать естественный свет, и одновременно удерживать нагрузку в виде сильных порывов ветра или обильных атмосферных осадков. Это связано с тем, что влияние погодных условий на наклонную часть крыши намного сильнее, чем на массивные несущие элементы здания.

Важно! Согласно СНиП, площадь окна должна составлять не менее 10% от общей площади пола.

Окно в мансардной крыше, фото наглядно это отображают, может располагаться в плоскости крыши, наклонно или вертикально, или быть в торце мансарды. Вертикальные окна в плоскости крыши могут быть выступающими над ней (дормер), или утопленными в помещение.

При монтаже и обустройстве кровли, стоит уделить особое внимание утеплению окон чтобы избежать образования «островков холода»

Наиболее популярным и простым в установке является наклонное окно в плоскости крыши. Оно способно пропустить максимальное количество естественного дневного света. После его монтажа поверхность крыши не меняется, а остается ровной. Однако такой вариант требует создания должной гидроизоляции примыкания. Здесь следует использовать специальные модели с армированным стеклом и усиленной металлопластиковой рамой.

Площадь оконного проема подбирается пропорционально углу наклона кровли. Ширина окна должна быть подобрана таким образом, чтобы элемент вписывался в расстояние между стропилами, не нарушая целостность конструкции. Если окно будет намного шире, тогда придется установить усиленную балку, которая будет соединять разрезанные стропила для установки окна. В этом случае, если одного неширокого окна недостаточно, лучше установить два соседних нешироких элемента, что обеспечит целостность стропильного каркаса.

Для установки окна-дормер требуется усложнение геометрии крыши, а именно требуется монтаж боковых и верхних ендов с последующей их тщательной гидроизоляцией. Также усложняется укладка кровельного покрытия.

Установку и утепление мансардного окна следует проводить по инструкции, чтобы избежать конденсата и появления влажности внутри помещения

Вертикальное окно, утопленное в помещение, целесообразно устраивать лишь, когда через него будет осуществляться выход на балкон. В остальных случаях это неоправданные значительные финансовые затраты (усложнение геометрии крыши) с получением минимального эффекта (недостаточное естественное освещение).

Самым простым, практичным и дешевым вариантом является установка окна в торце крыши. Это особенно актуально для дачных домов с мансардной крышей.

Способы монтажа мансардной крыши

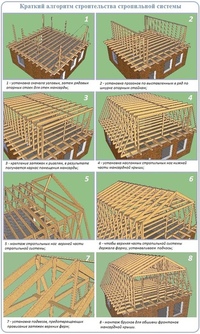

Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.



Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить

Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.

Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.

Как построить мансардную крышу традиционным способом?

Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин

Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.

Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.

С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.

Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.

Стропила могут быть соединены при помощи мобильного строительного пресса

С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.

Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.

Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.

Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП

Технология утепления мансардной крыши

Утепление мансардной крыши частного дома позволяет не только утеплить мансарду, но и создать надлежащую теплоизоляцию всей кровельной системы, чтобы она прослужила долгие годы.

В составе схемы утепления мансардной крыши лежит комплекс мероприятий, в состав которых входит создание тепло-, гидро- и пароизоляции. Поверх данного кровельного пирога укладывается кровельный материал, который защищает всю конструкцию от негативных факторов окружающей среды. Для защиты утеплителя от негативного воздействия конденсата, который снижает его теплоизоляционные свойства, необходимо оградить его от кровельного материала. Для этого может использоваться один из предложенных листовых материалов:

  • гидроизоляционная пленка, которая крепится с внешней стороны к стропилам. Она не должна касаться материала утеплителя, поэтому отсекается от него обрешеткой или контррейками;
  • диффузионная мембрана ̶ крепится на утеплитель и защищает его от любого воздействия влаги.

Полезный совет! Гидроизоляционный материал следует укладывать с легкими провесом, исключая возможность натянуть его.

Утепление и изоляцию мансардной крыши следует проводить, придерживаясь общепринятой технологии укладки кровельного пирога

Гидроизоляционный слой необходимо разложить поперек стропил. Начать следует снизу. Первый ряд опускается в водосточный желоб. Каждый следующий необходимо раскатать внахлест в 10-12 см. Таким образом следует дойти до конька. Там материал по верхнему краю с двух сторон обрезается и закрепляется. Вдоль по коньку следует раскатать полосу, которая спускается с двух сторон кровли до самого желоба, что обеспечивает равномерное отведение воды.

Слой пароизоляции в виде мембраны является надежной защитой утеплителя от проникновения в его толщу пара из помещения. Материал также укладывается внахлест и крепится к лагам при помощи скоб степлера. Все стыки и места примыкания следует тщательно проклеить с использованием специального двухстороннего паронепроницаемого скотча.

Полезный совет! На пароизоляционной пленке нанесена жирная линия, от которой необходимо начинать следующий слой. Следуя по ней, холсты скрепляются при помощи скотча.

Утепление мансардной крыши изнутри с помощью вспененного пенополистирола, который наносится на поверхность в жидком виде, заполняя все щели

Важные правила при утеплении мансардной крыши

Когда возникает вопрос, какой утеплитель лучше для мансардной крыши, однозначного ответа здесь нет. Однако, в связи с тем, что для мансардной кровли характерен большой угол наклона, не следует использовать мягкие материалы, которые будут слеживаться и сползать с поверхности.

Рулонный утеплитель необходимо укладывать снизу вверх. Для этого следует использовать строительный степлер и шнурок. Раскатывая рулон, материал прижимается к планкам. При помощи шнурка и скоб рисуется буква Z. По такой технологии крепится каждый слой утеплителя.

Лучше отдать предпочтение плитам, плотностью 30-50 кг на куб. м. В этом случае шаг стропил придется подстраивать под размер утеплителя, который на 10-15 мм должен быть меньше ширины утеплительной плиты. Это требуется для того, чтобы материал мог стать враспор без образования щелей и хорошо удерживаться между балками. Если ширина будет меньше или больше, необходимо будет срезать материала. Создать ровный срез не всегда удастся, и к тому же остается большое количество остатков. Располагать плиты следует таким образом, чтобы швы предыдущего ряда перекрывались последующим.

Схема устройства кровельного пирога

Утеплитель укладывается так, чтобы обеспечить минимальное количество мостиков холода. Дополнительно, остатки материала можно уложить на набитые со стороны помещения планки необходимой ширины. Сверху на слой утеплителя укладывается пароизоляция и выполняется обрешетка для будущей отделки. Такой вариант, где перекрываются даже стропила, практически полностью исключает образование мостиков холода. Несмотря на то, что потребуется немного больше утеплительного материала, мансарда в конечном итоге получится более теплой, что даст возможность уменьшить расходы на обогрев помещения.

Важно! Мостики холода способствуют образованию влаги в кровельном пироге. Это может привести к гниению стропил, набуханию теплоизоляционного материала, коррозии металлических элементов конструкции, возникновению неприятных запахов внутри помещения.

Как правильно утеплить мансардную крышу: ход выполнения работ

Существует два способа утепления крыши: изнутри или снаружи. При использовании первого варианта можно отодвинуть выполнение внутренней отделки на определенный срок. Второй вариант предполагает полный комплекс работ, что позволяет добиться быстрого окончания строительства.

Процесс утепления крыши снаружи вспененным пенополистиролом

Как утеплить мансардную крышу снаружи? Для этого необходимо подготовить поверхность стропил, очистив ее от торчащих элементов, которые способны повредить слой гидро- и пароизоляции. С внутренней стороны помещения поперек стропил необходимо набить обрешетку, на которой будет располагаться утеплитель. Вместо обрешетки, можно прикрепить оцинкованную проволоку или шнур.

Со стороны кровли на эту обрешетку монтируется теплоизоляционный слой с соблюдением вышеуказанных правил. Толщина утеплителя мансардной крыши должна быть более 100 мм. Поверх теплоизоляционного материала укладывается супердиффузионная мембрана. Далее необходимо набить обрешетку, на которую будет настилаться кровельное покрытие.

Теперь с внутренней стороны помещения необходимо закрепить и проклеить пароизоляционный слой. Далее можно приступить к внутренней отделке. Такой вариант утепления кровли считается самым простым в исполнении. Теплоизоляционные плиты легко укладываются на ранее созданную обрешетку.

Не стоит пренебрегать слоем пароизоляции, который поможет надежно защитить как деревянные элементы кровли, так и утеплитель

Технология утепления мансардной крыши своими руками изнутри выполняется в два этапа. Первый обязательный этап выглядит следующим образом:

  1. Раскатывается и закрепляется на стропилах гидроизоляционный слой.
  2. Набивается обрешетка.
  3. Монтируется кровельный материал.

После выполнения обязательного перечня работ, можно отложить утепление мансардной крыши на неопределенное время, что может быть связано с отсутствием финансовой возможности в настоящее время.

Второй этап менее удобный в исполнении. Утепление мансардной крыши будет выполняться изнутри. Здесь необходимо создать ограждающую конструкцию, которая будет удерживать утеплитель, и предотвратит его выталкивание более, чем это возможно. Для этого между лагами набиваются планки с шагом 40-50 см. Они не только будут удерживать утеплитель, но и создадут необходимый вентиляционный зазор.

Далее осуществляется монтаж теплоизоляционного слоя с соблюдением всех правил. На него набивается обрешетка. Далее необходимо расположить и наклеить пароизоляционную мембрану. После этого можно приступить к выполнению отделочных работ. Для этого можно смонтировать обрешетку, а можно обойтись и без нее.

Слой утеплителя для помещения мансардного типа должен быть не менее 100 мм

Разновидности утеплителя для мансардной крыши. Какой утеплитель лучше?

Сегодня существует несколько вариантов утеплителя для мансардной крыши:

  • минеральная вата;
  • пенополистирол;
  • пенополиуретан;
  • пенопласт;
  • стекловата;
  • изоверт;
  • эковата.

Самым популярным материалом является минеральная вата, а именно базальтовая. Этот относительно недорогой материал выпускается удобной толщины и достаточной жесткости. Она хорошо удерживает тепло, не горюча и не поддается гниению. Однако она боится влаги. Поэтому, чтобы обеспечить сохранение всех технических и эксплуатационных свойств, ее необходимо тщательно защитить со всех сторон.

Минеральная вата является одним из самых популярных материалов для утепления крыш и стен здания

Пенопласт имеет хорошие эксплуатационные характеристики, которые дают ему возможность создавать хорошую теплоизоляцию. Цена материала относительно невысокая. Он легко монтируется между стропилами враспор за счет своей эластичности и благодаря тому, что можно приобрести плиты необходимого размера. Все стыки следует заделать монтажной пеной.

Полезный совет! Во время горения он способен выделять вредные вещества, поэтому лучше отдавать предпочтение самозатухающим маркам, где используются специальные добавки.

Материал не боится влаги. Он не проводит пар, что является главным недостатком пенопласта. В связи с этим необходимо создание хорошей системы вентиляции в мансарде, что приведет к дополнительным финансовым затратам.

Лучшими характеристиками обладает экструдированный пенополистирол, толщина которого в два раза меньше, чем у минеральной ваты, и в полтора, чем у пенопласта. Материал оснащен системой замков, что исключает образование щелей. На ЭППС не образуется грибок и плесень, его не любят грызуны и насекомые. Однако он не пропускает пар, что требует создания хорошей системы вентиляции. Еще одним недостатком является высокая стоимость материала.

Особое внимание необходимо уделить изоляции и утеплению оконных проемов во избежание появления плесени и грибков внутри здания

Недавно появился новый вид утеплителя – вспененный пенополистирол. Он наносится на поверхность в жидком виде, заполняя все щели. При этом, вступив в реакцию с кислородом, увеличивается в несколько раз в размерах, образуя монолитное покрытие.

Полезный совет! Применение вспененного пенополистирола позволит исправить положение в случае отсутствия слоя гидроизоляции при монтаже кровельного покрытия.

Еще одним утеплительным материалом нового поколения является эковата, которая имеет хорошие характеристики. Однако ее применение требует соблюдения особой технологии. Разрыхленная вата подается под давлением в закрытую полость, заполняя все пустоты и образуя прочный целостный слой утеплителя. Для организации закрытой полости к стропилам снизу и сверху прибивается листовой материал в виде фанеры, ГВЛ или ДВП.

Одними из критериев выбора утеплителя являются территориальные особенности климата, а также тип отопления в доме

Отличительным преимуществом данного материала является его возможность проводить пар. Здесь влажность регулируется естественным способом, что не требует организации паробарьера. Однако между утеплителем и кровлей обязательно должен быть создан вентиляционный зазор, где происходит движение воздушных масс.

Сегодня среди возможных проектов домов с мансардной крышей можно подобрать наиболее приемлемый и привлекательный вариант, и воплотить его в жизнь для собственного частного жилища. Чтобы сделать дом визуально красивым и эстетичным, необходимо серьезно подойти к вопросу выбора вида мансардной крыши, которая должна гармонировать с конструкцией здания. Грамотно устроенная стропильная система крыши способна безукоризненно выполнять все свои эксплуатационные и защитные функции, что позволит создать теплое, уютное и комфортное помещение.

Утепление мансардного этажа с помощью эковаты

Создание мансардной крыши своими руками пошагово. Видео инструкции

Стропильная система мансарды, Мансарда своими руками

Стропильная система мансарды принципиальных отличий от аналогичной системы крыши не имеет, зато нюансов огромное количество. Популярность мансардных крыш в индивидуальном строительстве огромна, и одна из причин – возможность без больших затрат обустроить помещения как на полноценном этаже дома. Строить мансарду и в частности ее стропильную систему не слишком сложно, особенно если начать с технического разбора некоторых отличий и общего принципа устройства двускатных мансардных крыш. Другие конструкции мансардных крыш после этого не покажутся критично сложными.

Мансарда своими руками

Мансардная крыша может быть нескольких типов: ломаная, двускатная и консольная.

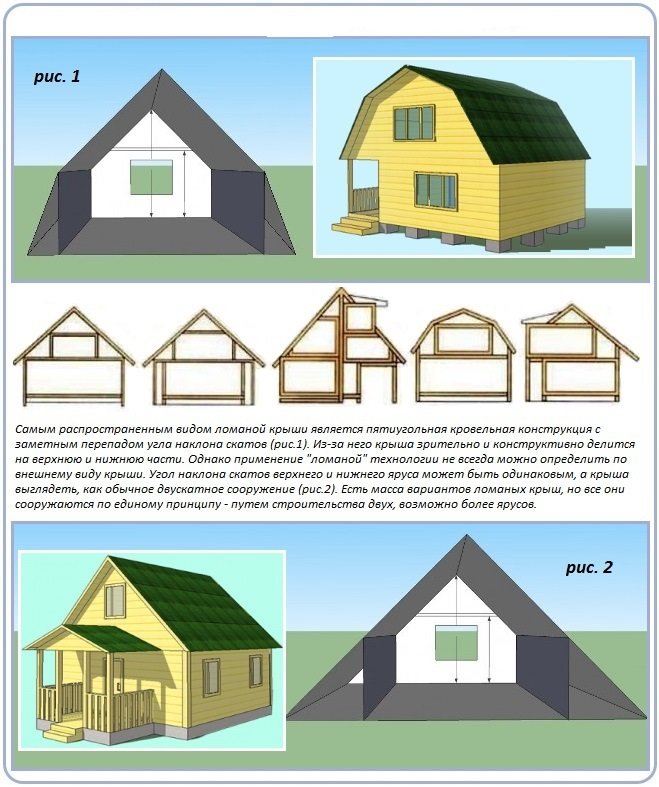

Классика мансард – это ломаные стропильные системы. Строго говоря, именно такие системы корректно называть мансардными. Но в обиход вошли определения любых типов крыши, чердак которой возможно использовать как комфортную жилую комнату. Ломаная конструкция имеет то отличие, что стропильные ноги расположены вод различными углами относительно конька. Верхние стропильные элементы установлены под небольшими углами, а нижние напротив – с большим уклоном. Такая конструктивная схема обуславливает значительное увеличение чердачного пространства. Монтировать ломаную крышу несколько сложнее, чем обычную двускатную, но все затраты времени и средств оправданы. Данный вид мансард считают наиболее рациональным выбором, и ломаные мансарды очень популярны. Архитектурный облик дома выигрывает, приобретая новые и в то же время исторические черты.

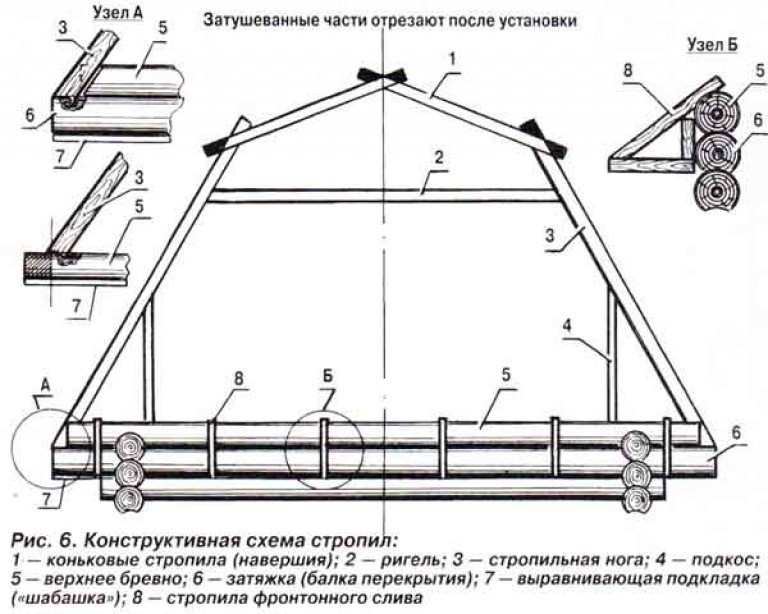

Основные элементы стропильной системы:

  • Подстропильный брус, или мауэрлат. Это элемент из бруса, смонтированный по верху несущих стен, по всему контуру здания. Задача мауэрлата – равномерное распределение и передача усилий от кровельного пирога на несущие конструкции стен;
  • Стоечные опоры – эти несущие элементы выполняют не только роль стропильных, одновременно это и каркас стен мансарды;
  • Балочное перекрытие мансарды – необходимо для соединения ответных опор. К балкам перекрытия, уложенными в стены, мансардные балки отношения не имеют. Но в сложных двухъярусных мансардах балочное перекрытие выполняет еще и функцию пола второго яруса мансарды;
  • Скаты мансард имеют в уровне опирания прогонные элементы, выполняющие задачу равномерного распределения усилий от скатных участков;
  • Аналогично коньковому брусу – у мансард имеются коньковые балки для объединения верхних стропил в общую систему;
  • Основу верхних скатов составляют верхние стропила, их угол относительно конькового бруса невелик;
  • По балочному перекрытию мансарды установлены стропильные верхние стойки – несущие элементы балки конька;
  • Основа нижних мансардных скатов – нижние стропила.

Это основные элементы классической ломаной мансарды, а в дополнение им применяют все возможные подкосные укрепляющие детали; для мансард большой площади — это шпренгельные элементы и раскосы различных видов: для обеспечения жесткости и устойчивости системы.

Последовательность монтажа стропильных систем ломаной мансарды:

  1. Первым этапом монтируют по балкам перекрытия опорные элементы. Эти брусья идут по линиям скатов, и будут опорным каркасом для верхнего края нижнего стропильного ряда и нижних опор вторых стропильных ног. Перед монтажом стоек просчитывают их шаг и расположение – по формуле прямоугольного треугольника. Проще говоря, нужно посчитать длину меньшего катета – расстояние от центра стойки до поверхности стены (перекрытие, нижняя стропильная нога и стойка образуют пифагоров треугольник с прямым углом). Когда все стойки смонтированы, их связывают прогонами.
  2. Собирают нижнюю часть стропильной конструкции. Опорные элементы соединяют попарно балочными элементами – в итоге получается простая балочная клетка П-образной формы. После этого закрепляют нижние стропильные ноги. Крепеж выполняют: нижний торец бруса подрезают соответственно угла уклона ската, а в прогоне вырезают паз под верх стропила.
  3. Верхнюю часть стропильной системы начинают собирать с установки стоек – по центрам балок. Задача опор – нести коньковую балку. Когда все стойки установлены, на них монтируют, выверяют и крепят коньковый брус. Затем выполняют крепеж верхних стропильных ног так же, как крепились нижние стропила. Весь крепеж выполняют на саморезах с применением стальных уголковых и пластинчатых элементов.
  4. Завершение каркаса – установка фронтонных стоек. Далее будет выполнена обшивка листовыми материалами, и утепление по типу основного кровельного пирога.

Двускатные мансарды намного проще монтировать по сравнению с ломаными. Каждый скат такой мансарды – плоскость, и стоек с прогонами для небольших двускатных мансард не требуется. Кроме общего упрощения конструкции и монтажа, принципиальных отличий от ломаной мансарды нет. поскольку в этом случае скаты ровные, то внутреннее пространство большого объема не получит. Немного увеличить этот объем можно за счет увеличения угла уклона скатов, но большой комнаты в мансарде сделать не удастся. Основное отличие стропильной системы двускатной кровли от ломаной состоит в том, что стропила здесь висячие. Монтаж будет выполняться с некоторыми отличиями:

  1. Коньковый брус монтируют или на фронтонных опорах, или на дополнительных – если фронтоны не предусмотрены. В последнем случае опорные стойки устанавливают по центрам стен;
  2. Далее монтируют систему стропил. Мауэрлат оснащают пазами, в верхних частях стропилин делают вырезы, чтобы площадь опирания коньковой балки на стропила была наибольшей. Соединяют стропильные ноги попарно прогонами. Несущие прогоны выполняют такую же задачу, что и балочные для конструкции ломаной крыши. От высотного положения прогонов зависит высота потолка мансардной комнаты;
  3. При оформлении фронтонов опорные стойки крепят на подстропильный брус (мауэрлат). Эти стойки станут несущим каркасом для фронтонных обшивок.

Для конструирования мансарды выбирают угол уклона ее скатов, и этот угол зависит от вида кровельного покрытия дома. все материалы для финишного слоя кровли рассчитаны на свой диапазон углов наклона, и данные технических характеристик обязательно учитываются при проектировании. Если пренебречь этим простым правилом, то проблема разгерметизации кровельного покрытия вполне возможна.

Еще одна стропильная система мансардной крыши – консольная – мало отличается от ломаной мансарды. Только одно отличие: краевые части имеют выступы за наружные несущие стены здания. Как следствие полезный объем мансардных помещений увеличен. Консольные стропильные системы имеют еще один несущий элемент – колонны. Таким образом, верхнее чердачное перекрытие дома расширяется, и колонные опоры служат для его усиления. Под выступом перекрытия получаются отличные террасы.

При постройке мансард нагрузка на несущие конструкции дома, начиная с фундамента, увеличивается. Это учитывают при проектировании нового дома и при модернизации крыши имеющегося строения.

стропильная система, конструкция и планировка

Строгого определения мансардной крыши не существует, а если в общих чертах, то это любая крыша, под которой организована мансарда – отапливаемое жилое помещение.

Материалы

К материалам, используемым в составе мансардной крыши, предъявляются повышенные требования. Кровельное покрытие должно максимально надежно защищать от протечек, а слой утеплителя – гарантировать отличную теплоизоляцию, в противном случае, в мансарде будет холодно, а на крыше появятся гроздья сосулек. Особое внимание уделяют пароизоляции – там, где живут люди, влажность повышена, а значит есть риск попадания водяных паров внутрь кровельной конструкции. При этом, если пленка будет абсолютно паронепроницаема - тоже не выход, в помещении будет душно и некомфортно.

Форма мансардной крыши

О формах крыш частных домов подробно рассказано в статье. Для обустройства мансарды больше всего подходят, конечно же, двускатные крыши, особенно ломаные. При использовании классического варианта двускатной крыши жилое помещение мансарды получается довольно небольшим, а часть площади по периметру дома, где высота потолка очень мала, буквально пропадает зря. Если же предусмотреть ломаную крышу, скат которой образован двумя линиями – более крутой внизу, у карниза, и более пологой сверху, у конька, то полезная площадь мансарды заметно увеличится и жить в ней станет намного комфортней. Чаще всего нижняя часть скатов по отношению к плоскости пола мансарды наклонена на 60°, верхняя — на 30°. Вообще же, наклон нижних скатов может колебаться между 45° и 80°.

В регионах с повышенной ветровой нагрузкой нужно делать более пологие крыши, чтобы снизить их парусность. Еще один интересный вариант – консольная крыша. Под такой крышей часть помещения мансарды расположена за пределами контура стен, что увеличивает ее полезную площадь.

Стропильная система

Если мансарду планируется обустроить под обычной двускатной крышей, то ее стропильная система не будет иметь никаких специфических особенностей. В зависимости от масштабов крыши можно выбрать систему с наслонными или висячими стропилами – модификаций таких систем довольно много.

Что касается стропильной системы ломаной мансардной крыши, то ее можно рассмотреть подробнее:

  • Нижний скат крыши формируется при помощи наслонных стропильных ног, а устройство верхнего ската может быть любым, по желанию владельца. Схема установки двух сопряженных скатов под разными углами зависит от размеров и формы постройки.
  • В отличие от обычной двускатной конструкции в мансардной крыше предусмотрены стойки - специальные ребра жесткости, которые затем исполняют роль стен во внутреннем помещении.

Стропильная система ломаной мансардной крыши (комбинированная)

Для стропильной системы мансардной крыши используют качественную сухую древесину (не ниже 2 сорта). Сечение пиломатериалов - бруса и досок – выбирается исходя из размеров крыши, веса желаемого кровельного покрытия, ветровой и снеговой нагрузки в регионе, шага стропил.

Расчет

  1. Расстояние между стропилами обусловлено шириной применяемых теплоизоляционных плит. Чаще всего этот параметр равен 60 см. Наиболее популярный утеплитель - минеральная вата, это довольно упругий материал, а чтобы плиты стояли плотно, расстояние между стропилами должно составлять 57-58 см.
  2. Ширина стропил тоже зависит от утеплителя, на этот раз – от его толщины. На большей части территории России, для того, чтобы дом был теплым, толщина теплоизоляционного слоя должна составлять 200-250 мм. Учитывая необходимость организации вентзазора, минимальная ширина стропил будет равна 230 мм. Толщина доски должна быть не менее 50 мм.
  3. Стойки и балки. Для этих элементов лучше купить брус размером не менее 80*80 мм. Там, где нередки сильные ветра и обильные осадки, особенно зимой, лучше взять пиломатериал потолще – размером 100*100 мм.

Зависимость полезной площади мансарды от угла наклона крыши

Этапы монтажа

Существует две стратегии монтажа мансардной крыши. Первая предполагает, что укладка кровельного покрытия и утепление крыши происходит одновременно. Вторая – что сначала монтируется кровельное покрытие, а теплоизоляционный слой укладывается позже.

Стратегия 1. Порядок работы

  • С внутренней стороны перпендикулярно стропилам прибивается обрешетка – она будет служить опорой для утеплителя. Вместо нее можно использовать шнур или проволоку;
  • Со стороны кровли на обрешетку укладывается утеплитель – без щелей, со смещением швов;
  • Поверх утеплителя свободно раскатывается подкровельная гидроизоляционная пленка или мембрана;
  • Набивается контробрешетка и обрешетка;
  • Монтируется выбранное кровельное покрытие;
  • С внутренней стороны закрепляется пароизоляционная пленка, все стыки проклеиваются;
  • Можно приступать к внутренней отделке помещения!

Стропильная система мансардной крыши: чертежи, видео

В случае если вы решили расширить свою жилплощадь, но не имеете возможности пристроить комнату к своему дому, а фундамент недостаточно прочен для второго этажа, тогда идеальным выходом станет строительство мансардного помещения.

Мансарда – это помещение на чердаке, которое можно оформить как жилое, если достаточно места. Для увеличения места используется специальная стропильная система мансардной крыши.

Расчет стропильной системы

Для правильного определения конструкции и количества требуемого материала, используются специальные программы. Расчет стропильной системы мансардной крыши – это залог правильного и четкого подбора материалов и определения размеров крыши.

Типы мансардных этажей:

  • треугольная или обычная. Наиболее привычный для нас верх частного дома. Стропильная система двухскатной мансардной крыши самая простая в исполнении и требует наименьшего количество материала. Однако, такой вариант дает наименьшее количество пространства;
  • угловая. Стропильная система ломаной мансардной крыши подразумевает собой наличие углов в верхней части крыши. Видов очень много, и вы можете выбрать наиболее подходящий вам по вкусу. К таким конструкциям относят вальмовую и полувальмовую модель помещений. Вальмовая мансарда будет состоять из двух трапеций по длине, и двух треугольников по ширине. Стропильная система мансардной полувальмовой крыши будет иметь еще два дополнительных излома в верхней части торцевых стен. Преимуществом таких вариантов является большая площадь помещения, но они наиболее затратные и тяжелы в исполнении;
  • купольная. Очень редкая схема стропильной системы мансардной крыши, так как используется для покрытия круглых помещений.

Следующий этап в расчете — определение площади вашей кровли, габаритов предполагаемого помещения и ширина перекрытия слоев материала. Для определения габаритов мансарды необходимо знать следующие данные:

  • ширину и длину основы — размеры вашего дома;
  • уровень осадков (снег и дождь). Его необходимо знать, чтобы четко определиться с углом наклона ската;
  • ширина стыка частей перекрытия.

Важно! При указании параметра перекрытия слоев покрытия, не старайтесь сэкономить, так как это позволит вам уберечь внутреннее помещение от осадков.

Пример расчета высоты двухскатной крыши. По условию, дом имеет длину 12 метров и ширину 3. Уровень осадков позволяет подобрать угол в 40 градусов. Расчет проводится по формуле – Hk=L*tgA

Как видно на рисунке Hk – требуемая высота, L – половина ширины дома. tgA – тангенс выбранного угла.

Таким образом получаем следующее:

Hk= 3/2*0,84=1,26

Высота предполагаемой крыши будет 1,26метра. Будьте внимательны при проведении всех замеров, это послужит отправной точкой для ваших расчетов.

После того как будет выполнен расчет стропильной системы мансардной крыши и закуплены все материалы, наступает следующий этап – подготовка.

Демонтаж старой конструкции и подготовка крыши

Если вы решили выполнить этот этап работы самостоятельно, то стоит помнить, что правильное начало – это залог качества будущей конструкции. Стоит учитывать несколько факторов при проведении демонтажа:

  1. Срок проведения работ наиболее важный фактор. Все подготовительные работы должны занять не более двух-трех дней, поскольку ваш дом будет не защищен от дождя и других осадков.
  2. Прогноз погоды. Ремонтом лучше всего заниматься в сухие летние месяцы, тогда осадки не так страшны, а пропиточные материалы будут высыхать быстрее.

    ​Очень важно! С прогнозом погоды лучше всего ознакомиться на нескольких сайтах, чтобы исключить любую вероятность осадков.

  3. Подготовка пола. Перед тем как ставить опоры необходимо учесть вид крепления стропильной системы мансардной крыши. Любой тип требует специальных мест для стропил.
  4. Замена напольного покрытия чердака. Не обязательный этап, но желательный, так как пол чердака – это потолок вашей комнаты. Дополнительный слой изоляции не помешает в любом помещении.

Обратите внимание! Не приступайте к финишной отделке пола, пока не установлены стропила, так как при монтаже, вы можете повредить их.

Монтаж стропильной системы мансардной крыши

После завершения всех подготовительных работ, наступает самый важный и ответственный этап. Строительство стропильной системы мансардной крыши должно проводиться со строгим соблюдением всех технологических этапов. Поверхность будет нести серьезные нагрузки, после выпадения снега или при сильном ветре, поэтому не допускайте хотя бы малейшего отклонения в конструкции.

Различные конструкции мансардных крыш и их стропильные системы подразумевают использование разных материалов. Внимательно ознакомьтесь с рекомендациями производителя перед применением.

Важно! Все опоры крыши будут выполнены из деревянных брусьев, поэтому при покупке проверяйте все документы и внешний вид.

Монтаж стропильной системы мансардной крыши начинается с установки опор, которые впоследствии будут нести всю нагрузку. Если ваш дом не позволяет устанавливать тяжелые конструкции, то не пытайтесь сделать стены мансарды из кирпича, лучше применить «сэндвичную» систему. Применение легких материалов, позволит использовать и более легкие опоры, что даст вам возможность выбрать более выгодные конструкции вашего помещения.

Варианты материалов для стен мансарды

Все узлы стропильной системы мансардной крыши выполнены из дерева, что существенно разнообразит варианты для стен:

  • кирпич. Надежный и популярный материал, единственным недостатком которого является избыточный вес конструкции;
  • пенобетонные блоки. Множество видов позволяет подобрать идеальный вариант для любого клиента. Недостатком является внешний вид. Стены будут требовать финишной отделки как внутри, так и снаружи. Плюс сам материал достаточно широкий и заберет много пространства.
  • OSB плиты. Оптимальный вариант. Плита очень крепкая и легкая. Без проблем поддается обработке и позволяет провести дополнительное утепление стен между двумя плитами. Устройство стропильной системы мансардной крыши позволит применить два слоя плит и спрятать все коммуникации в стене. Недостатком будет достаточно высокая себестоимость и необходимость дополнительной отделки и пропитки. Не стоит бояться, что материал легкий, и сделан из древесной стружки. По крепости и механической прочности он не уступает остальным.

Выбор материала для стен зависит от технических условий вашего проекта, а также ваших финансовых возможностей.

Стропильная система мансардной крыши своими руками

Если вы решили выполнить работы самостоятельно, то вам стоит трезво оценить свои силы. Стропильная система мансардной крыши своими руками должна быть выполнена на профессиональном уровне, иначе могут возникнуть сложности в процессе эксплуатации. Полностью самостоятельно выполнить такие работы вы не сможете. Позовите несколько помощников, желательно, чтобы хоть кто-то имел опыт в подобных вопросах.

Преимущества постройки своими руками:

  • стоимость. Услуги профессиональных строителей стоят дорого, поэтому выполнения работ самостоятельно, существенно снизит их цену;
  • закупка качественных материалов. Покупка материалов самостоятельно позволит вам проконтролировать их качество и соблюдение сметы.

Недостатки самостоятельного монтажа:

  • затягивание процесса. Отсутствие опыта в работах такого плана, может привести к затягиванию ремонта на длительный период, что существенно затруднит ваше проживание в доме;
  • неправильный выбор материала. В случае неправильного подбора материала, вам, возможно, придется заплатить больше для устранения последствий;
  • отсутствие профессиональных инструментов. Покупать дорогостоящие инструменты для одного раза – смысла нет, а их отсутствие, может существенно затруднить строительство;
  • отказ от сложных конструкций. Если делать помещение своими руками, то в большинстве случаев вашим выбором станет традиционный вариант без излишеств. Стропильная система мансардной двухскатной крыши своими руками практически единственный ваш вариант.

Этапы проведения ремонта своими руками:

  • ознакомление с конструкцией. Стропильная система мансардной крыши, чертежи которой вы легко сможете найти в интернете, требует тщательного изучения, перед началом работы;
  • выбор простого варианта. Схема стропильной системы двухскатной мансардной крыши идеальный вариант для выполнения своими силами;

Стропильная система мансардной крыши: чертежи, строение, конструкцииСтройкод

Мансарда позволяет расширить пространство дома, выделить место для дополнительных помещений. Сложность самостоятельной установки снижается после изучения материалов об особенностях постройки. Труд владельцев оплачивается стойкостью и красотой, которую получает стропильная система созданной мансардной крыши. В ее возведении вам поможет данный материал.

Опора всей крыши, а значит, основа мансардной конструкции — стропила. Они должны выбираться в соответствии с несколькими параметрами, рассчитывающимися с учетом характеристик материалов. Параметры выбора следующие:

  • Нагрузка. Сумма веса всего, из чего состоит мансардная крыша, к которой прибавляется 10% для избегания погрешности. Стропила должны выдерживать вес совокупности всех материалов, а также нагрузку снега в зимний период, порывов ветра в любое время года.
  • Скорость установки. При постройке быстровозводимых зданий лучше применять металлические стропила, устанавливающие специалистами в кратчайшие сроки.
  • Простота установки. В данном пункте вновь выигрывают тонкостенные металлические стропила.
  • Стоимость материала. Поскольку металл априори стоит дороже, а сложность передовой конструкции мансардных крыш умножает цену, деревянные стропила значительно дешевле. По этой причине они выигрывают в случае самостоятельной постройки мансарды.

Далее, как более традиционный вариант, будут рассматриваться деревянные стропила. Помимо указанных двух видов существуют и комбинированные строения, но стропильная система мансардной крыши редко возводится с их помощью. Ниже приведены различные схемы систем, которые могут пригодиться при постройке собственной мансарды.

Выбор вида мансарды

Чердачные помещения имеют несколько видов, разнятся по устройству утепления и прочности конструкций, а также виду кровли. Утепленная мансарда подходит тем, кто собирается сделать из нее жилое помещение, используемое круглый год. Что касается холодного чердачного помещения, оно подойдет владельцам дач.

Типы построек мансарды различаются в зависимости от наклона и формы стен:

  • Вертикальные.
  • Отвесные.
  • Треугольные со скошенной крышей.
  • Сложные формы, которые, в общем, называют ломанными.
  • Одноуровневые.
  • Двухуровневые.
  • Симметричный вид стен.
  • Стены асимметричной конструкции.

Данные параметры помогут определить тип мансарды. В статье рассмотрены три самых частых из них:

  1. Классический.
  2. Треугольный.
  3. Блочный.

Владельцам же домов по индивидуальным проектам основные характеристики позволят создать свой уникальный дизайн.

Разработка индивидуального проекта

В собственном доме хочется создать максимальную уникальность. Как в случае выбора собственной формы, так и при использовании одной из нижеприведенных схем, владельцу во избежание проблем нужно сделать четкий план постройки. Требуется подогнать общие чертежи под свой дом, произвести перерасчет параметров с учетом новых материалов. Для успеха соблюдайте следующие советы, рассказывающие, как сделать проект правильно:

  • Создайте мансарду такой высоты, чтобы можно было не только находиться в сидячем положении, хранить вещи, но и спокойно ходить. Особенно актуально в случае жилого пространства.
  • Соблюдайте размеры чердака. Не делайте его чересчур большим, иначе здание будет выглядеть некрасиво.
  • Не используйте широкие скаты крыши, иначе будут перекрываться окна и комнаты станут затемненными.
  • Стропильная система мансардной крыши требует чертежи. Не экономьте время на наглядном плане, он поможет при постройке.

Классическая схема

Чаще всего выбирают мансарду с пятиугольной крышей, ведь данная схема стропильной системы мансардной крыши дает пространство большее по размерам, более функциональное. Используются подпорки, которые создают стены помещения. Легче всего описать конструкцию при помощи нескольких геометрических фигур:

  1. Прямоугольник. Это — центр мансарды, пространство, которое можно применять в любых целях.
  2. Прямоугольные треугольники: по одному слева и справа. Это пространство уже не так универсально.
  3. Потолочная часть — треугольник с равными сторонами.

Данная стропильная система у мансардной крыши не отличается оригинальностьюЕсли вы хотите создать на своем участке нестандартную, возможно, дизайнерскую мансарду, то ниже — список других схем, менее распространенных.

Треугольная схема

Это самый простой, пусть и не самый лучший способ создания. Благодаря отвесным скатам крыши снег почти не остается на ней, вследствие чего нагрузка уменьшается. Но в то же время жилого места становится меньше. Особенности и правила возведения треугольной мансарды:

  • Опора — мауэрлат. На него переносят вес стропил, наклонных по виду.
  • Верхняя часть опор крепится к левому и правому прогонам.
  • Применяются и висячие стропильные арки, необходимые для потолочной части.
  • При использовании висячих стропил и условии, что они являются основой для пространства длиной более чем 3 метра, используется подвеска. Она устанавливается в центре. Подвеска не является опорой, поэтому логичен следующий пункт.
  • Подвеска не строится по принципу опорной стойки.
  • Учитывая, что постройка подвержена падению из-за порывов ветра, нужно дополнительно ее закрепить. С этой целью стропилины прикрепляются к стенам при помощи скруток.
  • Стропилины нижней части опираются на перекрытие.
  • Стойки врезаются сразу в балки, учитывая, что перекрытие деревянное.

Важно! Каждая стропилина прикрепляется к стене, а не через одну. Такой принцип необходим именно в данном варианте.

Блочный тип

Перекрытие становится опорой для заранее подготовленных блочных модулей. Самое большое преимущество данной системы в сборке — она простая и проводится на земле. Своими руками создавать данный тип гораздо легче, чем остальные. Важны при этом два момента:

  • На земле легче соединить элементы и провести более крепкое скрепление
  • В условиях высоты человек волнуется, при этом снижая качество всей постройки. На земле же погрешности не только реже возникают, но и более заметны.

В то же время есть и недостаток. Стропила мансардной крыши довольно тяжелы, что затрудняет подъем конструкции на этаж, и произвести его можно только при помощи бригады из 4 и более человек. Облегчается задача для тех, кто обладает специальной подъемной техникой, но таких единицы.

Алгоритм установки:

  1. Составление проекта.
  2. Создание рам — основ стен мансардного помещения. Продольные части — замена стандартным прогонам и лежням. Они, а также стойки, доставляются к месту сборки — ровной земляной поверхности.
  3. Далее отмечаем места, куда будут крепиться опорные конструкции боковин. Они должны иметь вид линий, которые при последующей пилке создают гнезда для закрепления.
  4. Установка и фиксация на короткий срок. Для второго применяются распорки; помимо скрепления с местом к раме присоединяются балки.
  5. Балки должны иметь гнезда для соединения со стропилами в мансардной крыше. В качестве инструментов берутся бензопила и стамеска.

Важно! Гнезда для стропил должны находиться на одной линии, иначе конструкция получит косой вид.

  • На земле также создается верхний ярус стропил чердака. Основание полученной конструкции является одновременно растяжкой в рамках мансардной системы. С краю от основы создаются гнезда. Не забудьте определиться с шипами на нижних половинах стропилин.
  • Проводится сцепление всех элементов верхней части между собой: в этом поможет деревянное дополнение для узла конька. Нелишним будет монтаж дополнительного ригеля.
  • До перемещения на мансардную крышу создаются заготовки стропильных ног. Примеряем их к разложенным на земле рамам. Раскроить их удобнее одним махом, прихватив несколько штук струбциной. Выпиливать следует только верхний скос с учетом того, что опираться он будет частично на стойку стенки, частично на растяжку верхних стропильных ферм.
  • Примеряется нижняя стропилина к торцу. Форма шипа прорисовывается в зоне ее нижней пятки, повторяя конфигурацию гнезда в балке. Выпиливаются шипы.
  • Верхний ярус перемещается на крышу вместе со стропильными ногами нижнего яруса. Монтируем сначала фермы, прикрепив их к верхней обвязке стенок скобами, затем стропила нижней части, прикрепив их к балкам перекрытия все теми же скобами.

Последующие этапы строительства крыши выполняются по стандартным правилам. Подробно ознакомят с описанными принципами сооружения стропильной системы наглядные схемы для мансардной крыши, представляющие конструкцию.

Важно! Прочность каркаса можно увеличить, используя соединения врубкой. Это позволит избежать дополнительных элементов, к примеру, подкосов.

Приведенные варианты схем мансардных помещений универсальны: владельцы домов смогут выбрать тот, который больше остальных отвечает их требованиям. Независимо от типа мансарды главное — правильные материалы и монтаж стропильной системы. Тогда постройка прослужит долго и будет безопасна для жильцов.

Мансардная крыша своими руками - чертежи, инструкции, советы

На чтение 10 мин. Просмотров 2.5k.

Разберёмся в том, что именно мы называем мансардой сегодня. Согласно строительным правилам, действующим в наше время, речь идёт о помещении на чердаке, часть фасада которого образуется поверхностью крыши.

Причём, если рассматривать линию пересечения стен фасада здания и поверхности крыши, то её высота над уровнем пола должна не превышать полутора метров.

Особенность мансардной крыши

Для их проектирования существует широкий спектр возможных решений. При этом нужно помнить, что одной из основных особенностей мансарды является то, что имеется два участка ската крыши. Один из них является более пологим, другой — с более сильным наклоном.

Кроме этого, желательно, чтобы высота вертикальной части стены была больше одного метра. Это даст возможность ощущать себя в таком помещении гораздо более комфортно, чем в противоположном случае.

Проектирование

Рассмотрим виды стропильных систем для мансардных помещений. Здесь мы расскажем об основных типах таких помещений в зависимости от их строения.

Односкатная

Здесь речь идёт о плоской наклонной поверхности. Однако, наклон в этом случае обычно бывает относительно небольшим. Проектировать такую мансарду гораздо легче, чем для других типов, но и полезного пространства в таком помещении будет относительно немного.

Двухскатная

Такого рода решений существует немало. Расскажем о некоторых из них. Это также один из самых простых вариантов. Выглядит он следующим образом.

Как мы здесь видим, при проектировании мансарды целостность крыши ничем не нарушена. Это позволяет снизить цену обустройства такого помещения.

Но оборотная сторона такого варианта состоит в том, что величина самой мансарды в данном случае является минимальной по сравнения с другими архитектурно-проектными решениями.

Ломаная двухскатная

Рассмотрим похожий вариант. Однако отметим, что он позволяет увеличить величину мансарды. Он рассчитан на другую разновидность устройства крыш.

Его основной недостаток тот же, что и в предыдущем случае. Здесь для помещения отводится очень мало места. Что, однако, окупается простотой проектирования такого рода мансард.

Мансардная с выносными консолями

Здесь мы рассмотрим более сложную геометрию.

Мы видим, что проектирование такого типа мансарды представляет определённые сложности. При этом помещение имеет гораздо больший объём, чем в предыдущих случаях. Имеется вертикальная внешняя стена, что даёт возможность сделать в мансарде качественные окна.

Важный аспект такого решения состоит в том, что здесь есть возможность выдвинуть вертикальную стену мансарды за пределы фасада дома. Это даёт хорошую возможность для увеличения площади помещения. Отметим, что здесь речь идёт об одноуровневой мансарде.

Двухуровневая мансарда

Здесь мы говорим о значительно более сложном варианте. Двухуровневое помещение с несколькими комнатами также может быть одним из вариантов мансарды.

Однако проектирование такой мансарды представляет собой непростую задачу, хотя и может предоставить дополнительную гибкость и эффективность при использовании доступного пространства.

Формы крыш

В этом разделе мы рассмотрим основные типы. К наиболее простым типам можно отнести односкатную или двухскатную.

Более сложным вариантом является использование ломаного типа. При использовании такой её разновидности внутреннее пространство, которое можно использовать для мансардного помещения, существенно увеличивается. Такой вариант является разновидностью двускатной крыши.

Более сложными вариантами являются те, которые выполнены в виде купола, пирамиды или конуса.

Существует ещё четырёхскатная, которая ещё называется вальмовой. Фактически здесь речь идёт о двухскатной крыше, дополненной ещё двумя скатами, которые расположены спереди и сзади.

Также нельзя не упомянуть о многощипцовых крышах. Здесь подразумевается сочетание двух или нескольких двускатных, которые расположены перпендикулярно друг другу.

На следующем рисунке наглядно продемонстрированы некоторые их типы.

Как мы здесь можем увидеть, одни конструкции дают возможность для более простого проектирования мансарды, чем другие.

Ломаная мансардная крыша

Разновидностей мансард существует не так уж и мало. Однако, некоторые варианты являются достаточно редкими. Один из наиболее распространённых — это ломаная мансардная. Что именно мы имеем в виду, когда говорим об этом?

По сути, речь идёт об обычной двухскатной крыше. Её отличие лишь в том, что в рассматриваемом варианте каждый скат разбит на два участка (это самый распространённый вариант, но таких участков может быть и больше двух), которые имеют различный наклон. Та часть, которая находится в центре, меньше наклонена, а по краям — больше. Поясним сказанное рисунком.

Теперь перейдём к тому, как она устроена. Рассмотрим ещё один рисунок.

На этой схеме показано расположение стропил, которые составляют каркас. Кратко расскажем о них.Балки перекрытия. Это часть, на которой смонтирована вся конструкция крыши. С одной стороны — это часть потолка верхнего этажа здания.

С другой стороны, на этих балках монтируются остальные элементы конструкции:

  • Стойки — вертикально расположенные элементы, которые служат опорой.
  • Прогоны расположены вдоль мансарды.
  • Наслонные стропила — это наклонная основа для настила.
  • Поперечные балки служат для мансардных перекрытий.

Здесь были перечислены основные элементы конструкции. Покажем ещё одну схему.

Здесь показаны ещё несколько важных элементов стропильной системы:

  • Мауэрлат. Это продольно расположенные балки, которые служат основной опорой для наслонных стропил.
  • Висячие стропила. Они расположены в верхней секции крыши.
  • Затяжка служит для увеличения прочности всей конструкции.
  • Подкосы являются дополнительной опорой для наслонных стропил.

Вентилируемые и не вентилируемые крыши

Стропильная система — это основа, но это далеко не всё. Сама крыша имеет довольно сложное устройство. Ведь она должна защищать дом от дождя, холода и жары. Кроме этого, внутри дома образуется водяной конденсат, который может не только создать значительный дискомфорт для жильцов, но и повредить слой теплоизоляции. Поэтому она имеет достаточно сложное устройство.

Поясним эту схему. Обычно утеплительный слой располагают между наслонными стропилами. Под ним непосредственно располагают пароизоляцию. Над утеплительным слоем располагают гидроизоляцию. Под ней оставляют тонкий воздушный слой, который служит для вентиляции.

На наслонные стропила сверху прибивают контробрешётку (рейки, которые расположены вдоль стропил). А на них — обрешётку (рейки, расположенные перпендикулярно стропилам). Сверху устанавливается кровельное покрытие.Это пример устройства такой крыши, в которой вентиляция предусмотрена.

К этому типу относится большинство. В местностях, где преобладает тёплый и сухой климат, может быть поставлена крыша, в которой такого рода вентиляция не предусмотрена.

Некоторые проекты мансардных крыш

Расскажем, как могут выглядеть мансардные крыши в наиболее распространённых случаях.

Здесь приведена конструкция для двухскатной мансардной крыши. Вот ещё одна схема, которая соответствует двухскатной ломаной.

Если она четырёхскатная, то это позволяет отвести для мансарды больше свободного пространства. Вот принципиальная схема стропильной системы для них.

На приведённой схеме показана стропильная система, которая может быть применена при проектировании. Далее покажем ещё один пример четырёхскатной (вальмовой) крыши.

Технология строительства мансардной крыши своими руками

Если у нас есть планы построить мансарду, то возможны, в принципе, два основных пути:

  • Сделать самому.
  • Обратиться к специалистам.

Каждый из упомянутых вариантов имеет свои достоинства и недостатки. Если выполнить все необходимые работы своими руками, то это будет стоить намного дешевле. Но для этого придётся хорошо потрудиться и нужно будет сделать работу на качественном, достаточно профессиональном уровне.

Если же обратиться к специалистам, то работа, хотя и будет выполнена качественно, но и стоить будет намного дороже.

Если всё же решили взяться за это дело самостоятельно, то сначала нужно подготовить необходимые материалы и инструменты.

Создание будет проходить в два основных этапа:

  • создание каркаса,
  • обустройство кровли.

Для проведения работ потребуются различные материалы:

  • Деревянный брус различного сечения.
  • Доски толщиной 3-4 см и шириной 15 см.
  • Кровельный материал (шифер).
  • Утеплитель.
  • Пароизоляция.
  • Гидроизоляция.
  • Гвозди на 80 мм.

Потребуются также инструменты для работы:

  • Острый нож.
  • Молоток.
  • Топор.
  • Строительный степлер со скобами.
  • Отвес.
  • Рулетка.
  • Ножовка.

Поскольку мансардная крыша является достаточно сложной конструкцией, то нужно сначала составить её схему и произвести расчёт частей.

Рассмотрим ситуацию для двухскатной ломаной мансардной крыши. Расскажем о том, какие расчёты и как нужно будет сделать.

Прежде всего важно определиться с кровельным материалом. Его надо выбирать исходя из конкретных особенностей ситуации. В частности, обратим внимание на две разных стороны вопроса. Уровень теплоизоляции и гидрозащиты в мансарде существенно ниже, чем в доме.

Это обуславливает необходимость очень внимательного отношения при подборе материалов для строительства крыши. Другая особенность состоит в том, что важно пользоваться более лёгкими материалами как для крыши, так и для внутренней отделки создаваемой мансарды.

Поскольку каждый скат разбит на два участка, то важно определиться с углом наклона более крутого участка. При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу. Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал.

Для того, чтобы определить вес, нужно определить прежде всего её площадь. Для этого её поверхность разделяется на более простые геометрические фигуры и их площадь складывается.

При определении веса учитываются:

  • вес стропил и балок,
  • вес утеплителя,
  • вес гидроизоляции,
  • вес кровли.

Сначала определяется вес на единицу площади, и затем умножается на её величину.

При расчёте веса не забываем о возможном весе нанесённого снега и учитываем его величину. Также нужно учитывать дополнительное воздействие ветра.

Суммарная нагрузка находится путём деления всей нагрузки на площадь крыши. На основе полученного числа и довольно сложных вычислений по специальным таблицам определяются необходимые параметры стропильной системе и, в частности, величина стропильного шага и рекомендуемый уклон крыши.

Проведение работ

Установка стропильной системы

Перед проведением таких работ необходимо подготовить древесину. Её нужно хорошо высушить, а также обработать специальным антисептическим и огнезащитным составом.

На первом этапе нужно установить мауэрлат.

Его укладывают на слой гидроизоляции. Следующим шагом будет крепление конькового бруса.

После этого устанавливаются наслонные стропила. Для удобства места их крепления можно помечать на мауэрлате. Обычно шаг установки стропил составляет 70 см. Стропила принято надрезать для того, чтобы укрепить соединение с мауэрлатом.

Верхние края стропил также обрезаются под углом. Там устанавливают затяжки.

Затем на стропила ставится обрешётка и устанавливается пароизоляционная плёнка.

Установка утепления

Стропильная система — эта основа для крыши, но нужно установить утеплитель и гидроизоляцию.

Прежде всего нужно определиться с выбором материала для утеплителя. Распространены несколько вариантов:

  • Стекловата. Это дешёвый и эффективный материал, но при её укладке образуется вредная для здоровья пыль. При использовании этот материал безопасен, долговечен и эффективен.
  • Плита ДВП. Обладает хорошей теплоизоляцией и звукоизоляцией. Для жилых домов обычно не применяется.
  • Пенопласт — эффективный материал, весит немного. Однако, токсичен и пожароопасен.
  • Пенополистирол по своим характеристикам сходен с пенопластом, но не обладает его недостатками.
  • Минеральная вата. В последние годы является наиболее распространённым материалом, который используется для утепления. Эффективна в использовании, почти не имеет недостатков.

Сверху стропил укладываем гидроизоляционную плёнку, которую нужно тщательно закрепить. Снизу вставляем блоки минеральной ваты и закрепляем их пароизоляционной мембраной, прикрепляя её снизу к стропилам.

При этом листы минеральной ваты нужно нарезать на несколько сантиметров шире, чем зазоры между стропилами. Это нужно для того, чтобы исключить образование щелей в теплоизоляции.

Особенности стропильных систем мансардных крыш

Каркас строится с той целью, чтобы обеспечить, что он выдержит весь вес мансардной крыши вместе с так называемым «кровельным пирогом». С другой стороны, он должен быть максимально лёгким для того, чтобы снизить нагрузку.

Обычно для таких работ используется древесина хвойных деревьев. Это связано с тем, что такая древесина с большей лёгкостью способна подвергаться обработке.

Перед использованием деревянные детали должны пройти антисептическую и противопожарную обработку.

Современные технологии и качественные строительные материалы позволяют самостоятельно построить качественную мансардную крышу. Однако, при этом нужно провести грамотное проектирование и расчёт необходимых параметров.

Особое внимание нужно обратить на качество и надёжность возводимой стропильной системы.

Мансарды. Виды мансардных крыш. Какую конструкцию лучше выбрать?

Мансарда в частном доме – идеальное решение по расширению жилой или полезной хозяйственной площади без достройки верхнего этажа. Обустройство мансарды в чердачном пространстве – это оригинальный и новый экстерьер дома, экономия энергии через уменьшение тепловых потерь в крыше, и увеличение жилой площади. Но большие размеры дома – не повод начинать работу по обустройству мансарды: нужно иметь фундамент с достаточным запасом прочности по весовой нагрузке, так как уже готовое чердачное помещение придется основательно переделывать.


Готовая мансарда

Особенности мансарды

Основное, чем отличается мансарда от обычных помещений – в ней почти нет стен в привычном понимании, так как стенами служит доработанная стропильная система, сконструированная из множества наклонных кровельных поверхностей. Потому конструкция окна будет сильно отличаться – оно должно не препятствовать естественному освещению, и должно принимать на себя нагрузки в виде осадков и сильного ветра – воздействие погодных условий на наклонную крышу сильнее, чем на массивные элементы здания.

Важно! Регламент СНиП оговаривает, что площадь оконного проема не должна быть меньше, чем 10% поверхности пола в общем помещении. Поэтому при разделении чердачного помещения перегородками желательно в каждой новообразованной комнате также сделать окно.


Площадь окна мансарды
Проще, дешевле и быстрее смонтировать наклонное окон в кровле мансарды, чем делать под него специальный вертикальный выступ, нарушая расчеты конструкции. В любом случае оконный проем необходимо гидроизолировать или заказать окно с армостеклом и усиленным металлопластиковым профилем.

Преимущества установки мансардного окна наклонного типа:

  1. Большой поток естественного света, сглаживающий светотени;
  2. Нет необходимости кардинально переделывать форму крыши и менять ее рельеф;
  3. Простая установка, посильная самому хозяину.


Мансардные окна
Степень освещенности зависит от площади проема, которая пропорциональна углу наклона кровли. Поэтому очевиден вывод: чем круче ломаная мансардная крыша, тем шире и выше должен быть оконный проем. Толщина металлопластикового профиля должна почти вписываться в расстояние между стропилами, чтобы было к чему крепить окно, не разрушая систему стропил. Если заказать более широкое окно, то придется делать усиленную перемычку, скрепляющую разрезанные в месте врезки окна стропила. При необходимости установки широкого окна нужно сначала подумать над вариантом монтажа двух небольших соседних окна, чтобы кровля оставалась цельной.


Перемычки в мансарде для окна

При монтаже окна-дормер (слуховое вертикальное окно, требует выноса рамы за пределы мансарды) геометрические формы крыши нужно усложнять монтажом верхней и боковых ендов, также усложняется и укладка или монтаж кровельного покрытия. Готовую систему стропил гораздо сложнее при этом переделать, чем заложить в свой индивидуальный проект дома новое мансардное окно. Ендовы необходимо тщательно гидроизолировать, так как их расположение и геометрия относительно постоянных атмосферных воздействий делают эти места наиболее уязвимыми для проникновения влаги и холода. В регионах с среднегодовым высоким осадков рекомендуется над дормерами делать снегозадержатели. Но основное преимущество дормера – можно стоять рядом с ним в полный рост – перевешивает все устраняемые недостатки.

Утапливаемое в крышу окно делается, если через это окно организуется выход на балкон. В остальных случаях это малопривлекательный вариант: плохое естественное освещение, неоправданное усложнение геометрии крыши, большие трудозатраты с минимумом эффекта.


Дормер в мансарде

Самый доступный вариант – окно в торце мансарды – дешевое и практичное решение, которое вполне реализуется без посторонней помощи.

Сколько стоит построить мансарду

Устройство мансардного этажа считается выгодным из-за того что нет необходимости тратиться на возведение стен. Это верно только отчасти.

Во-первых, много средств уйдет на создание стропильной системы. Стоимость ее зависит от выбранного типа мансардной крыши (смотрите ниже) и от цены на пиломатериалы в вашем регионе.

Во-вторых, придется выложить немалую сумму на утепление и пароизоляцию мансардной крыши. Понятно, что одного только кровельного материала далеко недостаточно для обеспечения требуемых кондиций воздуха для жилых помещений (если мансарда планируется жилой). Придется утеплять, причем слой утеплителя должен быть значительным. Например, для средней полосы России слой минеральной ваты высокой плотности должен быть от 200 мм, плюс слой гидроизоляции и пароизоляции.

В-третьих, окна обходятся намного дороже. Если делать их слуховыми, сооружают специальную конструкцию из стропил, что усложняет рельеф крыши, а следовательно увеличиваются затраты на материалы и монтаж. Даже на обычной двускатной приходится думать об устройстве ендов и снегозадержании над окнами.

Устройство мансардных окон в крыше

Второй вариант — окна в плоскости крыши — требуют особо тщательной заделки, чтобы осадки не могли попасть внутрь. Это делает установку дороже в 1,5-2 раза. Примерно на столько же дороже обходятся и сами окна: у них должна быть усиленная рама и армированное стекло, способное вынести снеговые нагрузки. Кроме того для обслуживания рама должна быть поворотной, а это — еще увеличение стоимости.

Что нужно для установки мансардного окна и порядок монтажа составляющих

В мансарде ставят два типа окон — вертикальные и в плоскости крыши. Оба типа можно использовать в одном проекте. На фото ниже удачный пример такой комбинации. Точно не скажете, что дом незапоминающийся. А сколько еще может быть вариантов?

Мансардная кровля в несколько уровней — это тоже распространенный прием

Кроме всего, такие популярные и недорогие кровельные покрытия — материалы на основе металла типа профлиста, металлочерепицы, кровельного железа — использовать при устройстве мансардной крыши частного дома не советуют. Причины две:

  1. Высокая теплопроводность. Из-за того, что металл очень хорошо проводит тепло, приходится укладывать большую толщину теплоизоляционных материалов. Иначе летом в мансарде будет слишком жарко, а зимой — холодно.
  2. Повышенный уровень шумов, создаваемый покрытием во время дождя. Даже обычная крыша, покрытая металлом, во время дождя звучит как барабан. Мансардная намного больше по площади и «инструмент» получается более мощный. Если с уровнем шумов внутри помещения можно бороться дополнительной звукоизоляцией, то на улице звук вы ничем не уберете. Если дома соседей находятся на солидном расстоянии, это может быть и нестрашно, но если застройка плотная, могут возникнуть конфликты.

Статья по теме: Можно ли на деревянный пол класть ламинат

Если хорошо посчитать, дополнительная теплоизоляция и звукоизоляция сведут к минимуму выигрыш в стоимости при покупке кровельного материала. Возможно, другое, более дорогое изначально кровельное покрытие, в результате окажется более выгодным. Так что тут нужно просчитывать варианты.

Все это описывалось к тому, чтобы вы имели более полное представление о том, действительно ли строить мансардный этаж так уж дешево. Получается — не очень. Тем не менее у такого решения есть свои плюсы:

  • Мансардный этаж получается легким. Потому фундамент для частных домов потребуется лишь немногим более мощный, чем при устройстве одного этажа. Так как затраты на фундамент — это значительная часть стоимости, то тут выигрыш получается ощутимый.
  • При нехватке средств, утепление мансарды и ввод ее в эксплуатацию можно оттянуть на требуемый срок. Причем эта отсрочка будет полезной. Вот почему. При строительстве почти всегда используют лес высокой влажности. Если начинать утепление сразу, влага будет впитываться в теплоизоляцию. Если «пирог» сделан правильно, она будет уходить естественным образом. Но если имеются нарушения, могут возникнуть проблемы. Если же крыша под кровельным материалом какое-то время простоит без утепления (но с обязательно уложенной под кровельное покрытие гидроизоляцией), то древесина хорошо высохнет и проблем будет меньше.
  • Мансарда позволяет сделать дом оригинальным и нестандартным. В любом случае здание получается более выразительным и индивидуальным — вариантов оформления масса.

Мы постарались наиболее полно описать минусы мансардной крыши и ее плюсы. Если вас трудности не испугали, выбирайте, какая конструкция вам больше по душе.

Как сделать двухскатную крышу читайте тут.

Стропильная система мансарды

В индивидуальном строительстве дом с мансардой часто строят с ломаной крышей, хоть это и дорогостоящее решение. Ломаные мансардные крыши в силу своих особенностей конструкции намного увеличивают полезную площадь внутренних помещений мансарды. При одинаковой ширине фундамента дома и пола комнаты в такой мансарде будут иметь бо́льшую площадь за счет выступов и ниш, чем комнаты под крышей обычной конструкции.


Мансардная стропильная система

Стандартная конструкция ломаной крыши позволяет опустить свесы карниза намного ниже, не только сделав экстерьер дома весьма оригинальным – такие свесы защищают стены и фундамент дома от ветра и влаги, направляя атмосферные осадки в сторону от жилья.

Чем сложнее ломаная крыша своими руками, тем сильнее зависимость надежности конструкции от материалов, из которых изготовлена кровля, от климатических условий, от толщины балок стропильной системы и других факторов. Классическая мансардная крыша своими руками чертежи которой приведены ниже, имеет соотношение наклона нижних скатов к полу в 60°, верхних скатов – в 30°.


Классическая мансарда

СНиП оговаривает комфортную высоту потолков в мансардных комнатах – не менее 2 м. Поэтому схема с уклоном крыши в 600 вполне оправдана, а надежность конструкции обеспечивается более толстыми балками перекрытия и брусом стропил, чем при обустройстве обычной двускатной крыши.

При классическом построении мансарды сила ветра и нагрузки от веса снега на боках кровли с большим уклоном не учитываются. Снег будет накапливаться на верхней поверхности кровли, выполненной с наклоном 300-450. Чем больше угол наклона кровли, тем сильнее парусность крыши, поэтому в климатических с сильным ветром нужно строить крыши с маленьким уклоном, а это для обустройства мансарды представляет проблему – площадь дома в таких условиях должна быть довольно большой.

Сооружение мансардной крыши своими руками

Мансардные крыши на представленных фото несложно построить самостоятельно, имея необходимые навыки и легкие каркасные строительные материалы. Готовое помещение может служить самым разным целям: стать комнатой подростка, подчеркивающей его независимость, гостевой, комнатой отдыха, кабинетом, библиотекой или даже зимним садом.
Лучше изначально вводить мансардную крышу в проект дома. Это позволит сделать правильные расчеты нагрузок на несущие конструкции и грамотно расположить оконные проемы.

Самый комфортный вариант мансарды получается, если высота чердачного помещения делается два метра двадцать сантиметров, а ширина – не менее трех метров. Лестница винтового типа будет наиболее эстетичным и экономичным вариантом входа на мансарду.

Обычно на мансардном этаже делают полноценное жилье, то есть обеспечивают хорошую теплоизоляцию, звукоизоляцию и приятный внешний и внутренний вид. Шифер или керамическая черепица дают наилучшую теплоизоляцию.

Окна мансарды монтируются в кровлю и служат для освещения и вентиляции помещения, параллельно исполняя декоративные функции. Крыша покрывается любым хорошим кровельным материалом, оснащается заземлением (на случай грозы) и водостоком.

Изнутри поверхность облагораживается деревом, гипсокартоном, фанерой или блок хаусом. Во внутреннем убранстве мансарды используют пространство как можно эргономичнее, расставляя стеллажи и мебель ступенчато.

Возводя мансардную крышу своими руками, не забывайте тщательно пропитывать все деревянные элементы защитными растворами, которые замедляют распространение огня, защищают от насекомых и препятствуют процессу гниения.

Схемы ломаных крыш

Каркас ломаной крыши конструируется из сосновых пиломатериалов первого или второго сорта. Для проведения расчетов регламентированы такие параметры, как сечение бруса и обрешеточных досок, размеры и вес кровли из различных стройматериалов, снеговые и ветровые нагрузки, шаг крепления стропил.


Висячие стропила

Конструкция крыши с висячей стропильной системой оправдана, если у основания треугольника (на рисунке верхний) будет размер ≤ 4,5 м – это и определяет ширину мансарды. Если ширина получается больше, то обустраиваются наслонные стропила, которые крепятся на стене.

Как рассчитать крышу ломанного типа

Шаг между стропилами часто определяется шириной утеплителя – такое решение позволяет сэкономить на рулонных материалах, и расстояние между стропилами выбирается на 2-3 см меньше ширины материала утеплителя. Например, при ширине плиты минеральной ваты в 60 см расстояние между соседними стойками должно быть 57-58 см.


Точки креплений в ломаной крыше

Доски стропильных ног также рассчитываются по ширине, исходя из параметров утеплителя. Для вентиляции слоев теплоизоляции нужно обеспечить вентиляционный просвет 20-30 мм, иначе накапливающийся конденсат вызовет гниение древесины, а затем – и порчу утеплителя. Для условий средней полосы толщина утеплителя может быть не больше 230-250 мм, поэтому минимальная ширина стропильных ног – 230 мм при толщине доски ≥ 50 мм. Чем больше ветровые, температурные и снеговые нагрузки в регионе, тем толще следует делать стропила.


Ломаная крыша мансарды

Рекомендуем: Для экономии пиломатериалов утеплитель можно укладывать в двух направлениях: вдоль и поперек стропил, сделав между слоями тонкую и редкую обрешетку. При минимальной толщине плиты базальтовой ваты 100 мм можно использовать доску 50 х 150 мм, оставив на вентиляционный зазор 50 мм.

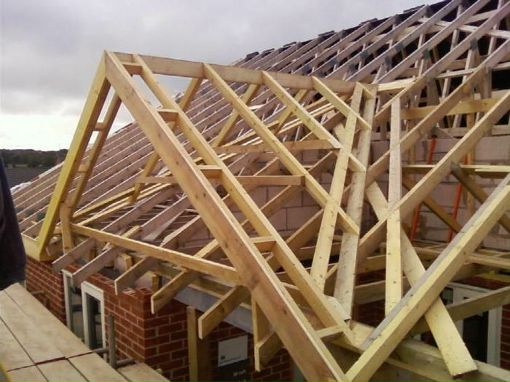

Монтаж мансардной крыши

Мауэрлат на мансардной крыше обустраивается стандартными приемами – крепление бруса к стене вязальной проволокой, анкерами или шпильками. Если дом брусовый или бревенчатый, то мауэрлатом может служить верхний венец сруба, пропитанный антисептиком и веществами, повышающими влагостойкость древесины.


Крепление стропил на мауэрлате

Для мауэрлата в доме из ячеистого бетона сверху стен заливается монолитный армированный ростверк, а сам мауэрлат крепится к забетонированным в стену стержням. Для стен из кирпича или железобетона такой бетонный ростверк делать не нужно – материал стен сам по себе довольно прочный, и выдержит любые способы крепления стропильной системы. Нужно будет только сделать двухслойную гидроизоляцию по всему периметру дома, а брус мауэрлата сечением 150 мм обработать антисептиком.


Монтаж крыши

Для сборки элементов стропильной конструкции пользуются длинными гвоздями – 150-200 мм. По углам и на пересечениях несущих стен с внутренними перегородками дома лучше делать болтовые соединения, или использовать двухсторонние резьбовые шпильки. Также все пересечения элементов кровли рекомендуется дополнительно укреплять металлическими пластинами-накладками.


Сборка элементов системы стропил

Монтаж стропильной системы мансарды можно осуществить двумя вариантами решений:

  1. Сборка элементов на грунте, подъем готовых узлов конструкции наверх. В первую очередь крепятся вертикально угловые элементы, которые образуют будущие фронтоны. В пазы, сделанные в брусе мауэрлата на рассчитанном расстоянии, вертикально вставляются и жестко закрепляются остальные элементы стропильной конструкции. Для придания жесткости и правильной геометрии можно временно закрепить элементы распорками и укосинами, а после монтажа боковых балок, когда конструкция приобретет нужную жесткость, распорки можно снять;
  2. Второй способ – последовательная сборка мансардной крыши на месте. Так работать эффективнее и удобнее, потому что при объемной системе стропил поднимать собранную крышу вручную будет проблематично – придется арендовать кран. После сборки конструкции укладываются балки перекрытия, к которым в пазы крепятся вертикальные брусовые стойки, а для жесткости и придания вертикальности системе устанавливаются временные укосины. Затем идет сборка верхних и боковых стропильных ног, такими же образом монтируются укосины и распорки.


Установка стропил верхних скатов Последний этап – монтаж верхних балок, которые изготавливаются по шаблону, и в них сразу запиливаются пазы для стропил. Так как мансардная ломаная крыша не имеет конька, на брус посередине монтируются укосы, которые предназначены для фиксации верхнего треугольника крыши мансарды.

Типы мансардных крыш

Крыша мансардного типа, используемых при строительстве частных домов, имеет различные варианты устройства. Можно сделать все существующие виды крыш, кроме, пожалуй, плоской. Все остальные могут быть реализованы как в «чистом» виде, так и в комбинации.

Односкатные

Нестандартно выглядят дома с односкатными мансардными крышами. Ее устройство является наиболее простым из-за отсутствия конька и проблем, связанных с его обустройством. Балки опираются на мауэрлат, закрепленный на разноуровневых стенах. Скос образуется за счет разности высоты двух противоположных стен. При этом угол ската должен быть в районе 35°-45°. Меньший наклон приведет к скапливанию большого количества снега, что требует усиления несущих балок и установки дополнительных опор, а это уменьшает и без того не очень большую жилую площадь в таком мансардном этаже.

Односкатная мансардная крыша

Если говорить о внешнем оформлении дома, выглядят здания нестандартно. Чаще всего в высокой стене мансардного этажа делается большое окно: сама конструкция к этому располагает. Примеры смотрите на фото ниже.

Этот дом с односкатной мансардной крышей наиболее консевативен

Устройство односкатной крыши получается наиболее дешевым, если расстояние между двумя противоположными стенами не превышает 4,5 метров: можно на стены уложить стандартной длинны брусья и не делать подпирающие конструкции. Видимо этим и обусловлено решение на фотографиях внизу, но получилось очень интересно.

Если расстояние между стенами меньше, конструкция совсем проста

Нестандартное решение: две односкатные крыши образуют террасу между ними

Статья по теме: Ошибки и неисправности стиральных машин Hansa

Двускатные

Двухскатная мансардная крыша — наиболее широко распространена: при общем строении, решений может быть много. Сама конструкция является наиболее оптимальной: при относительно невысоких затратах позволяет удовлетворить различные требования по необходимой площади помещения.

Проще всего реализуется мансарда под обычной двускатной крышей, но высота ее должна быть достаточной, чтобы под ней можно было выделить жилое помещение (если этаж предполагается сделать жилым). Может быть:

  • симметричной — конек располагается над серединой здания;
  • асимметричной — конек смещен относительно центра.

Фронтоны при этом прямые. Комната получается трапециевидная, в достаточно широких зданиях можно выделить квадратную. Недостаток двухскатной крыши мансардного типа с том, что отсекается большое пространство по бокам, что в частных домах не всегда приемлемо. Чтобы немалые площади не гуляли, их используют под устройство кладовых или шкафов.

Конструкция мансардного этажа под двускатной крышей

При таком устройстве окна делают в крыше, место их расположения зависит от угла наклона. Могут они быть слуховыми, как на фото вверху или в плоскости крыши, как а фото ниже.

Окна могут располагаться в плоскости крыши

Есть еще один вариант устройства мансардной крыши частного дома с двумя скатами — полуторный этаж. Ее устанавливают на выгнанные до некоторого уровня стены. Дом тогда называют «в полтора этажа» (один из таких домов на фото выше).

Разница в полезной площади очевидна, но и затраты больше (на материал стен)

Это два вида двухскатных мансардных крыш. Есть еще третий — ломанные. Их можно выделить в отдельную категорию — устройство имеет значительные отличия.

О строительстве двухскатной мансардной крыши читайте тут.

Ломаные

Устройство ломаной мансардной крыши и сложнее и проще. По сути это те же два ската, но состоящие из двух частей с разным уклоном. Такое строение позволяет не тратя средства на возведение стен, получить жилое пространство, лишь немного меньшее, чем на нижнем этаже (примерно на 15%). В этом смысле ее устройство проще. Но стропильная система имеет более сложное строение, и в этом смысле ее устройство сложнее.

Конструкция ломаной мансардной крыши — наиболее часто используемый вариант стропильной системы — с выносом части стропила за поверхность стены. Таким образом образуется свес, защищающий узел примыкания к стенам от осадков

Именно этот тип наиболее распространен при самостоятельном строительстве. Он с легкостью позволяет увеличить полезную площадь, надстроить небольшие постройки типа гаража или летней кухни, получить дополнительное, почти обособленное, жилье. Так как материалы при строительстве используются обычно легкие, то несущей способности фундамента обычно хватает, но расчет не помещает. (О расчете ленточного фундамента читайте тут).

Небольшое помещений из бревна внизу, а сверху — обширная мансарда, опирающаяся на стойки

Четырехскатные

Это уже сложные системы, которые обязательно нужно рассчитывать. Поверхность получается большой, расходы на утепление значительно возрастают, вместе с тем уменьшаются размеры мансардного помещения: отсекаются части помещений со всех четырех сторон.

Их плюс — высокая устойчивость к сильным ветрам: все поверхности наклонные и ветровая нагрузка не настолько сильно давит на скаты. Строение таково, что свесы можно сделать низкими, защищая стены от воздействия осадков и ветров. К тому же дома с такими крышами многие считают наиболее привлекательными. Классический вариант четырехскатной крыши — вальмовые.

Статья по теме: Постеры для интерьера своими руками

Один их видов четырехскатных крыш — вальмовая и мансардное помещение под ней. В полный рост стоять можно только в центральной части

При их устройстве усиливают наклонные стропила — на них приходится большая часть нагрузки. Вообще, ее стропильная система — одна из самых сложных, материалоемких и, следовательно, дорогостоящих. Чтобы вы могли оценить весь объем работ и затрат, рассмотрите ее конструкцию на фото ниже.

Стропильная система вальмовой мансардной крыши

На верхней картинке видны все упоры, укосы, которые необходимо поставить, на втором, более ясно прорисована структура и расположение стропил.

Есть еще переходной вариант — полувальмовая. Она — это нечто среднее между двускатной и четырехскатной крышей. В этом случае вальма делают только на часть высоты этажа.

Мансардная полувальмовая крыша. Организация ее стропильной системы

Описаны только основные виды мансардных крыш. Есть еще их комбинации. Например, вальмовая может быть еще и ломаной, как и односкатная. Вариантов действительно очень много. Главное не допустить грубых ошибок при разработке стропильной системы, а потом все правильно реализовать.

Стропильная система мансарды, Мансарда своими руками

Стропильная система мансарды принципиальных отличий от аналогичной системы крыши не имеет, зато нюансов огромное количество. Популярность мансардных крыш в индивидуальном строительстве, и одна из причин - возможность больших затрат обустроить помещение как на полноценном этаже дома. Строить мансарду и в особенности ее стропильную систему не слишком сложно, особенно если начать с технического разбора устройства двускатных мансардных.Другие конструкции мансардных крыш после этого не покажутся критично сложными.

Мансарда своими руками

Мансардная крыша может быть несколькими типами: двускатная и консольная.

Классика мансард - это ломаные стропильные системы. Строго говоря, именно такие системы корректно называть мансардными. В обиходе вошли любые типы крыши, чердак можно использовать как комфортную жилую комнату. Ломаная конструкция имеет то отличие, что стропильные ноги расположены водными углами относительно конька.Верхние стропильные элементы установлены под небольшими углами, а нижние напротив - с большим уклоном. Такая схема обуславлива значительно увеличивает чердачного пространства. Монтировать ломаную крышу несколько сложнее, чем обычную двускатную, но все затраты времени и средств оправданы. Данный вид мансарды наиболее рациональным выбором и ломаные мансарды очень популярны. Архитектурный облик дома выигрывает, приобретает новые и в то же время исторические черты.

Основные элементы стропильной системы:

  • Подстропильный брус, или мауэрлат.Это элемент из бруса, смонтированный по верху несущих стен, по всему контуру здания. Задача мауэрлата - равномерное распределение и передача усилий от кровельного пирога на несущие конструкции стен;
  • Стоечные опоры - эти несущие элементы не только роли стропильных, одновременно это и каркас стен мансарды;
  • Балочное перекрытие мансарды - необходимо для соединения ответных опор. К балкам перекрытия, уложенными в стены, мансардные балки отношения не имеют. Но в сложных двухъярусных мансардах балочное перекрытие выполняет еще и функцию пола второго яруса мансарды;
  • Скаты мансард в уровне опирания прогонные элементы, выполняющие задание равномерного распределения усилий от скатных участков;
  • Аналогично коньковому брусу - у мансард имеются коньковые балки для объединения верхних стропил в общую систему;
  • Основу верхних скатов составляют их верхние стропила, угол относительно конькового бруса невелик;
  • По балочному перекрытию мансарды установлены стропильные верхние стойки - несущие элементы балки конька;
  • Основа нижних мансардных скатов - нижние стропила.

Это основные элементы классической ломаной мансарды, а в дополнение к ним применяют все возможные подкосные укрепляющие детали; для мансард большой площади - это шпренгельные элементы и раскосы различных видов: для обеспечения жесткости и устойчивости системы.

Последовательность монтажа стропильных систем ломаной мансарды:

  1. Первым этапом монтируют по балкам перекрытия опорные элементы. Эти брусья идут по линиям скатов, и будут опорным каркасом для верхнего края нижнего стропильного ряда и нижних опор второго стропильных ног.Перед монтажом стоек просчитывают их шаг и расположение - по формуле прямоугольного треугольника. Проще говоря, нужно посчитать длину меньшего диаметра - расстояние от центра стойки до стены стены (перекрытие, нижняя стропильная нога и стойка образуют пифагоров треугольник с прямым углом). Когда все стойки смонтированы, их связывают прогонами.
  2. Собирают нижнюю часть стропильной конструкции. Опорные соединяют попарно балочные элементы - в итоге получается простая балочная клетка П-образной формы.После этого закрепляют нижние стропильные ноги. Крепеж выполняется: а нижний торец бруса подрезают соответственно угла угла ската, вырезают паз под верх стропона.
  3. Верхнюю часть стропильной системы начинают собирать с установки стоек - по центрам балок. Задача опор - нести коньковую балку. Когда все стойки установлены, на них монтируют, выверяют и крепят коньковый брус. Затем выполнить крепеж верхних стропильных ног так же, как крепились нижние стропила. Весь крепеж на саморезах применение стальных уголковых и пластинчатых элементов.
  4. Завершение каркаса - установка фронтонных стоек. Далее будет выполнено обшивка листовыми материалами, и утепление по типу основного кровельного пирога.

Двускатные мансарды намного проще монтировать по сравнению с ломаными. Каждый скат такой мансарды - плоскость, и стоек с прогонами для небольших двускатных мансард не требуется. Кроме общей упрощения конструкции и монтажа, принципиальных отличий от ломаной мансарды нет. поскольку в этом случае скаты ровные, то внутреннее пространство большого объема не получает.Немного увеличить этот объем можно за счет увеличения угла уклона скатов, но большая комнаты в мансарде сделать не удастся. Основное отличие стропильной системы двускатной кровли от ломаной состоит в том, что стропила здесь висячие. Монтаж будет с некоторыми отличиями:

  1. Коньковый брус монтируют или на фронтонных опорах, или на дополнительных - если фронтоны не предоставены. В последнем случае опорные стойки устанавливают по центрам стен;
  2. Далее монтируют систему стропил.Мауэрлат оснащают пазами, в верхних частях стропилин делают вырезы, чтобы площадь опирания коньковой балки на стропила была наибольшей. Соединяют стропильные ноги попарно прогонами. Несущие прогоны такую ​​же задачу, что балочные для конструкции ломаной крыши. От высотного положения прогонов зависит высота потолка мансардной комнаты;
  3. При оформлении фронтонов опорные стойки крепят на подстропильный брус (мауэрлат). Эти стойки станут несущим каркасом для фронтонных обшивок.

Для конструирования мансарды выбирают угол уклона ее скатов, и этот угол зависит от вида кровельного покрытия дома.все материалы для финишного слоя кровли рассчитаны на свой диапазон углов наклона, и данные технические характеристики учитываются при проектировании. Если пренебречь этим общим правилом, то проблема разгерметизации кровельного покрытия вполне возможна.

Еще одна стропильная система мансардной крыши - консольная - мало отличается от ломаной мансарды. Только одно отличие: краевые части имеют выступы за наружные несущие стены здания. Как следствие полезный объем мансардных помещений увеличен.Консольные стропильные системы имеют еще один несущий элемент - колонны. Таким образом, верхнее чердачное перекрытие дома расширяется, и колонные опоры удерживают его для усиления. Под выступом перекрытия получаются отличные террасы.

При постройке мансард нагрузка на несущие конструкции дома, начиная с фундамента, увеличивается. Это учитывает при модернизации крыши имеющегося строения.

Стропильная система мансардной крыши | Русская построечка

Деревянный дом с мансардным этажом (из бруса, каркасный) - популярное у владельцев загородных участков.Расположение в двух уровнях расширяет жилое пространство при экономии площади застройки. Реализация проекта с мансардой обходится дешевле, чем возведение двухэтажного дома. Но монтаж стропильной системы под благоустроенный чердак профессиональных знаний и навыков. Для самостоятельного мансардной крыши придется разобраться в особенностях малоэтажного проектирования и строительства.

Виды мансардных крыш

Специфика мансардного пространства - скошенные или заниженные в зависимости от формы крыши потолки.Для России традиционные двухскатные конструкции, хотя современные проекты позволяют реализовывать и другие решения. Стропильная система с четырьмя одинаковыми скатами неудобна для оборудования мансардного этажа. Полувальмовые крыши в этом отношении проще. Но они оказываются намного сложней в проектировании и языке, чем двухскатные, хотя смотрятся эффектно, придавая дому яркую индивидуальность.

При самостоятельном построении рациональней предпочесть классическое решение. Двухскатные крыши бывают не только прямыми, но и ломаными.Последний вариант оптимален для строительства дома с мансардным этажом. Стропильная система ломаной крыши максимально расширить чердачное пространство. По аналогичному принципу проектируются односкатные, полувальмовые и шатровые конструкции, но расчеты при этом усложняются. Однако профессиональное строительство позволяет реализовать любое решение.

Плюсы профессионально смонтированной стропильной системы

  1. Точный расчет нагрузки на несущие стены и фундамент.
  2. Грамотный подбор подходящих к типу крыши кровельных материалов.
  3. Полноценная изоляция мансардных помещений от теплопотерь, шума и влаги.
  4. Надежность и долговечность кровельной конструкции, устойчивой к ветру, осадкам и износу.
  5. Использование площади мансардного пространства с максимальной пользой для проживающих.
  6. Комфорт при эксплуатации жилых комнат и других помещений, оборудованных на чердаке.

Базовые конструктивные детали стропильной системы

Основой стропильной системы служит мауэрлат, который соединяет кровельную конструкцию со стенами дома.Функциональный элемент формируется из бруса квадратного сечения. Малатуэр обеспечивает равномерное распределение нагрузки. К нему крепится каркас мансардной крыши из стропильных балок. Для его монтажа подбираются пиломатериалы, способные выдержать вес кровельного пирога. Под углом устанавливаются прогоны, поддерживающие стропильные ноги. Опору для бруса обеспечивают вертикальные стойки системы.

Особенности стропильной системы ломаной мансардной крыши

Мансардная крыша ломаного типа состоит из наслонных и висячих стропил.Нижняя часть системы опирается на мауэрлат и прогон вверху. Наслонные стропила оборудуются вертикальными стойками, а иногда и наклонными подкосами. Снеговая нагрузка на нижние части скатов оказывается несущественной, но при их установке необходимо позаботиться об устойчивости к порывам ветра. При сборке мансардной крыши обязательна фиксация скрутками каждой стропильной балки на мауэрлате для прочного соединения системы с несущими стенами дома.

Верхние скаты кровли формируются пологой аркой.Внизу висячие стропила ломаной крыши оборудуются ригелем, который используется в установке для монтажа мансардного потолка. Кровельная конструкция большой площади требует дополнительных опор. Вертикальная стойка для крепления конька необходима, если расстояние между стенами дома превышает восемь метров. Проектирование стропильной системы - непроста задача даже для специалистов из-за сложности расчетов, поэтому монтаж мансардной крыши лучше доверить профессионалам.

Также рекомендуем прочитать другие наши статьи

Мансардная крыша своими руками - конструкция и чертежиСтройкод

Существует большое количество вариантов крыш.Сегодня наиболее популярной является мансардная крыша, отличающаяся конструкцией, простотой установки. Мансардная конструкция решает все первоочередные задачи, стоящие перед кровлей: снижение тепловых потерь, максимальное использование площадей. Такая кровля придаст любому дому оригинальности.

Разновидности мансард

Мансарда - это помещение, половым основанием которого является межэтажное перекрытие, а в качестве потолка выступают скаты крыши. Мансарды крыши отличаются между собой в зависимости от конструкции:

  • Симметричные одноуровневые мансарды с двускатной или ломаной кровлей.
  • Несимметричные одноуровневые мансарды.
  • Асимметричные двухуровневые мансарды.

Односкатная, двускатная мансарда

Односкатная мансарда состоит из плоских поверхностей с небольшим наклоном. Создавать проект для такого мансарды намного легче, но в таком помещении будет достаточно малополезного пространства.

Вариант двускатной мансарды тоже не представляет особых конструктивных сложностей, при ее проектировании целостность кровельной конструкции не нарушается, что дает возможность снизить стоимость обустройства помещения.Параметры самой мансарды также являются минимальными.

Двухскатная ломаная конструкция позволяет увеличить полезное пространство мансардного помещения, но все равно для выделяется достаточно малая площадь.

Сложные конструкции мансард

Одноуровневая мансарда с выносными консолями имеет более сложную геометрию. Проектирование таких конструкций сопровождается определенными сложностями. Помещение имеет уже намного больший объем, внешняя вертикальная система предоставляет возможность установить в мансарде высококачественные оконные конструкции.Главная особенность такой мансарды в том, что существует возможность ее вертикальной стены выдвигать за границы фасада здания. Это позволяет расширить площадь помещения.

Двухуровневая мансарда с выносными консолями еще более сложный проект. Одним из вариантов может быть двухуровневая мансарда с двумя отдельными помещениями благодаря эффективному распределению свободной площади. Спроектировать такую ​​конструкцию для своего дома непросто.

Конструктивные особенности стропил для мансардных крыш

Установка мансардной крыши начинается с монтажа стропильной системы.Стропила могут быть висячими, наклонными.

Наклонные стропила уменьшить собой треугольник, полученный нижней частью ската и стеной. Установка такой конструкции возможна только при установке внутри мансарды несущей стены. Если таковая отсутствует или же дистанция от стены до края мансарды больше 7 метров, тогда используются висячие стропила, которые снизу ограничены потолочными балками мансардного помещения, а сверху состоят из части кровельного ската.

Установка стропил - это первый этап при обустройстве мансарды.Обязательно просчитываются все нюансы установки конструкции. К примеру, возможность выполнения мансардной комнаты вместо готового чердачного помещения, зависит от факторов: типа фундаментного основания, качества подстилочной поверхности, состояния самого здания.

В конструкцию стропильной системы входят следующие элементы:

  • Стропила
  • Обрешетка
  • Лежень
  • Стойки
  • Мауэрлат
  • Коньки
  • Подкосы
  • Крепежные элементы
  • Кровля
  • Прочие дополнительные дополнительные элементы стропильной системы

    При возведении стропил необходимо помнить о следующих моментах:

    • Сечение балок для стропил, прочих каркасных составляющих, не должно быть менее 100х100 мм.
    • Использование гидроизоляционного материала, которым может быть рубероид, толь, является обязательным.
    • Основные несущие узлы системы стропил соединяются при помощи специальной скоб повышенной прочности, обычно осуществляется обвязка толстой стальной проволокой.
    • Влажность строительного материала из древесины, применяемая в конструкции мансарды не должна быть менее 15 процентов.
    • Деревянные элементы мансардной крыши деревянного дома обязательно обрабатываются специальными пропитками против возгорания, антисептиками.
    • Для каркаса рекомендуется использовать строительные материалы, изготовленные из хвойных пород деревьев, потому что они являются наиболее устойчивыми к неблагоприятным воздействиям природной среды.

    Стадии обустройства системы стропил

    • Первоначально устанавливает верхний брус сечением 100х100 мм, но при возможности лучше использовать брусом с сечением 150х150 мм. К стойкам его закрепляют саморезами, специальными гвоздями, металлическими скобами.Этот брус является подстропильной рамой.
    • Далее устанавливается мауэрлат. Данный элемент отвечает за перенос нагрузки на несущие стены здания с мансарды, предупреждает опрокидывание крыши в периоды сильных ветров. Конструкция мауэрлата состоит из брусьев, минимальное сечение которых составляет 100х150 мм, досок, допустимая толщина 50 мм и более. Укладка брусьев осуществляется по всему периметру крыши. В качестве крепежных элементов можно использовать железные скобы или саморезы, но лучше использовать оба элемента крепления.Также можно закрепить мауэрлат к установке толстой металлической проволоки (для этого ее необходимо зафиксировать в верхнем кирпичном ряду еще при возведении стен здания). Чем прочнее мауэрлат связан со стеной, тем качественнее, надежнее мансарда. Под брусья мауэрлата обязательно укладывается гидроизоляционный материал, а сами брусья подвергнуться обработке гидроизоляционной пропиткой, антисептиком.
    • Следующий этап устройства мансардной крыши - установка стропильных ног. Они чаще всего покупаются уже готовыми, но при желании и наличии свободного времени, чтобы немного сэкономить финансовые ресурсы их можно сделать самостоятельно.Перед выполнением монтажа элементов стропильной конструкции эти мауэрлате выполняется разметка с указанием точек крепления стропильных ног. При этом необходимо расстояние между точками крепления - 150 мм. Данная процедура ускорит, упростит выполнение монтажных работ на этой стадии.
    • Монтируем краевые стропила, при этом особенное внимание уделяем линии схождения края фронта с верхом стропила. Для стропил необходимо использовать доски хорошего качества: ширина - 150 мм, толщина - 40 мм, допустимая норма брака на один метр - до трех изъянов.После монтажа краевых стропил, на них натягивается уровневая веревка. Остальные стропильные ноги будут устанавливаться именно по ней.
    • После завершения монтажа всех стропильных ног осуществляется соединение их воедино. Для этого производится прогон всех стропил по верхним точкам. Далее устанавливается коньковая балка, если кровля имеет длину более 7 метров.
    • На стадии строительства стропил мансардной крыши в ее конструкцию производится закладка рамочной дальней установки мансардных окон.
    • Если кровля получается ниже семи метров, тогда устанавливаются дополнительные растяжки вверху стропил. Они будут выполнять функцию потолочных балок мансарды, и укрепят кровельный каркас.

    Система стропил смонтирована. Осталось сделать обрешетку, гидробарьер, уложить утеплитель, накрыть каркас кровельным мышлением. Крыша мансарды готова в полном объеме, можно приступать к выполнению отделочных работ внутри мансарды.

    Мансардные окна

    Представители СНиПа рекомендуют брать площадь мансардных окон от 10% площади пола, но не меньше.Поэтому для каждого отдельного помещения мансарды необходимо установить оконную конструкцию.

    Монтаж мансардных окон

    Из всех вариантов обустройства окон в мансардной крыше своими руками, легче всего осуществлять наклонные конструкции, главное - должным образом организовать гидроизоляцию на участках примыкания. Для атмосферных осадков необходимо использовать только оконные конструкции, специально предназначенные для мансард.Такие окна оборудуются армированным стеклом, усиленной рамой.

    Преимущество наклонного окна для мансарды:

    • Свет поступает в помещение в достаточном количестве
    • Не усложняется рельеф кровли, она остается ровной
    • Монтаж производится без особых затруднений

    В случае установки подобной оконной конструкции необходимо запомнить, что ее площадь с угла наклона тоже увеличивается.

    Чем круче наклонной конструкции по отношению к половому основанию, тем высота окна должна быть меньше.

    Ширина оконной рамы изготавливается на 45-55 мм меньше шага стропил. Такое окно можно легко установить без нарушения конструкции кровельного каркаса. Если взять окно шире, тогда над ним обычно расширенную балку. Если существует установка в установке окна большой площади, то лучше установить два окна меньшей в два раза площади. Они тоже будут иметь неплохой вид, но проблем с эксплуатацией в таком случае будет значительно меньше.

    Две небольшие оконные конструкции, существующие рядом, смотрятся не хуже одного окна больших размеров.

    При выполнении монтажа окна-дормер становится сложнее геометрия кровли: с боковой стороны, сверху кровельной конструкции появляется ендова, из-за чего конструкция стропил усложняется. Также появляются трудности при языке самого кровельного материала. Как правило, ендовы - это наиболее вероятные участки протеканий, поэтому установка требует тщательного планирования. В регионах, в которых ежегодно выпадает большое количество снега, рекомендуется над оконными конструкциями сооружать специальные держатели снега.

    Установка в крыше мансарды вертикального окна-дормера

    Преимущества данной конструкции в том, что у окна можно стоять, не сгибаясь. Но через них проходит меньше света, усложняется рельеф кровли, в эксплуатация крыши сопровождается большими проблемами.

    Утопленная конструкция окна

    Такие окна применяются в том случае, если через них планируется выход на балкон, в остальных - не рекомендуется. Они пропускают недостаточное количество света для нормального дневного освещения помещения, геометрия кровли становится сложнее, соответственно усложняется обслуживание крыши в процессе эксплуатации.

    Мансардное окно в торцевой части

    Это наиболее простой вариант: использование дополнительной усилительной рамы, достаточно установить высококачественное стекло. Чаще всего на мансардах дачных домов используют именно такие оконные конструкции - это бюджетный вариант мансардного окна, которое без особого труда можно установить самостоятельно.

    Утепление кровли мансард

    Так как мансарда является жилой на протяжении всего периода года, все ее поверхности контактируют с внешней средой, конструкция мансардной крыши требует обязательного утепления в нескольких слоях: пароизоляционный, гидроизоляционный, теплоизоляционный.

    Часто в качестве утеплителя используют минеральную вату, так она имеет наиболее доступную стоимость. Утеплительный материал укладывается в свободное пространство между стропилами на заводе уложенный пароизоляционный слой, а уже на нем производится укладка гидроизоляционного материала. Между слоями обустраиваются воздушные каналы, которые в процессе эксплуатации будут обеспечивать вентиляцию. Они выводятся в районе конька.

    При выполнении утепления мансардного помещения главное помнить, что от качества выполненных работ, обустройства вентиляционной системы будет зависеть комфортабельность в данной комнате.

    Вывод

    Современная строительная технология, использование высококачественных стройматериалов возвести и надежную мансардную крышу своими руками по чертежу достаточно просто. Для этого необходимо создать грамотный проект конструкции, точный расчет всех конструктивных деталей. Особенное внимание при этом рекомендуется уделить стропильной системе.

    Стропильная система мансардной крыши: устройство, конструкция

    В малоэтажных домах с мансардной крышей значительно увеличится полезная площадь, что позволяет рационально использовать его пространство.И хотя ее устройство считается довольно сложным, процесс можно упростить, если следовать правилам, по которой возводится стропильная система мансардной крыши.

    Возможные варианты конструкции мансарды ↑

    Стропильная система мансардной крыши может иметь различную конструкцию. По внешнему признаку стропильную систему мансарды можно разделить в основном на следующие типы:

    Односкатная крыша, несомненно, простейший вариант для исполнения.Это отличное решение для небольшого загородного домика.

    Самой популярной конструкции среди кровель мансардного типа считается конструкция с двумя скатами. Стропильная система двухскатной крыши с мансардой единодушно считается конструкцией, которая отличается простотой и надежностью. Она способна выдержать существенные нагрузки. Однако имеются и недостатки. В частности, из-за простой формы невозможно сделать дизайн интересным.

    Правда, этот минус компенсируют, добавив декоративные элементы.Отметим более существенный минус - это ограниченный внутренний объем мансардной крыши. Он значительно меньше, нежели у ломаной крыши.

    Совет

    Недостаток полезной площади можно несколько выправить, если построить полумансарду. Так называют помещение, высота боковых стен которого колеблется в пределах 150–180 см. Это позволит не только увеличить внутреннее полезное пространство, но и сохранить все плюсы конструкции двухскатной мансардной крыши.

    А вот ломаный вариант крыши позволяет сформировать достаточно большое помещение мансарды без возведения стен.Оно более функционально и намного удобнее.

    Монтаж мансардной крыши особо сложен для вальмовых, купольных или сводчатых конструкций. Для устройства мансарды этого типа необходим профессиональный подход. Они имеют большим количеством изломов на скатах - местом устройства ендов.

    Принципы устройства мансарды ↑

    При ближайшем рассмотрении становится очевидным, что каркас мансардной крыши, выполненный по традиционной скатной технологии имеет две конструктивные части.Причем возможны два варианта:

    • 3-х угольная крыша с составляющими частями, имеющими равнозначный наклон. Визуально они смотрятся как классическое сооружение с двумя скатами, не имеющими изломов.
    • 5-и угольная, отличающаяся выпуклые углы на скатах. Здесь явно проявляются две присоединенные конструктивные части.

    И в первом случае стропильная система мансардной крыши характеризуется наличием двухъярусной конструкции.Нижний ярус создает полезный объем мансарды. Его высота варьируется в пределах 200–250 см, чтобы передвигаться внутри жилого пространства можно было без помех. Второй ярус карка крыши формирует форму его верхней части. Высота же ничем не ограничена. Оптимальную форму для крыши подбирают, изменяя уклон стропил на обоих ярусах.

    На заметку

    По общему мнению лучше всего визуально выглядит пятиугольная конструкция, вписанная в воображаемую окружность.

    Таким образом, главный признак каркаса мансарды - присутствие в конструкции мансардный крыши 2-х стропильных систем, которые объединены либо в треугольник, либо пятиугольник.

    Важно

    Под мансарду можно переделать и чердак уже готового сооружения. К примеру, если стропилины достаточно мощные, ригели каркаса выполнить функции потолочных балок. Мансарда же должна быть обшита по опорам прогонов. Несмотря на это, конструктивно их нельзя причислить к мансардным, поскольку в соответствии с СНиП устройство мансардной крыши должно выполняться по технологии «ломаной» системы стропил.

    Строительство мансардной крыши осуществляют на основе типовых технологий устройства стропильного каркаса скатной крыши: висячая система и наслонная.В нижнем ярусе конструкции используют исключительно последний вариант. Висячие стропила применяют в верхнем ярусе. В этой части устанавливают также наслонные стропила.

    Наглядно представить каркас поможет разрез мансардной крыши. Его можно поделить по горизонтали и получить трапецию снизу и треугольник наверху. Боковые стороны трапеции собирают из наслонных, а треугольника - из висячих и наслонных.

    Стропила для мансардной крыши: базовые конструкции ↑

    Стандартная схема ↑

    Классическая схема стропильного каркаса мансарды - пятиугольная, где стойки мансарды образуют стенки внутреннего пространства.В сечении его можно условно разделить на несколько простейших плоских геометрических фигур. В центральной части прямоугольник, с боков - зеркальнонутые прямоугольные треугольники, поверх - равносторонний треугольник.

    • Установят угловые, после чего рядовые стойки, которые будут служить в качестве каркаса внутреннего помещения. Они опираются в перекрытие мансарды через лежень. Фиксируют их через врубки, продублированные места, используя уголки из металла либо зубчатые пластины.Устойчивость конструкции при необходимости можно повысить, если установить подкосы под подпорки.
    • При устройстве каркаса на бетонном основании под лежень подстилают гидроизоляцию из битума.

    Совет

    Лежень можно уложить также на выровненное основание из досок либо кирпичных столбиков. Отметим также, что если верхнее перекрытие деревянное, лежень под стойки необязателен - их можно врезать сразу в балки.

    • По выставленным стойкам устанавливают прогоны.Затяжки крепят к ригелям, завершив таким образом строительство каркаса мансардной крыши.
    • Вдоль стен мансарды под прямым углом треугольники из наслонных стропил. Нижняя пятка должна опираться на мауэрлат, а верхний конец на прогон, справа или слева. Чтобы обеспечить устойчивость под воздействием неравномерных нагрузок, треугольники связывают схватками.
    • Сверху их венчают треугольники, сформированные висячими стропилами. Затяжка в них одновременно служит для мансарды потолочной балкой.

    Совет

    Если висячие стропила должны перекрывать пролет, длина которого больше 3 м, понадобится установить также бабку-подвеску, проходящую посередине. Обратите внимание, что бабка всего лишь подвес и функционально предотвращают провисания затяжки. Поэтому для соединения затяжки на арке и бабки такой метод крепления не подходит.

    • Обычно в скатных конструкциях стропилины привязывают к мауэрлату через одну. Однако при языке мансарды рекомендуется привязывать каждую.Проблема в том, кровля мансардной угрозы постоянно находится под угрозой порывистым ветром из-за круто угроз стропилин.

    Вынос стропил за поверхность стен ↑

    Внутреннее пространство внутренней запланированной мансарды может получиться слишком узким. В подобных случаях прибегают к другому способу - выносят стропилины за стену. Опорой для них вместо мауэрлата фактически будет перекрытие. В принципе при таком подходе можно обойтись практически без мауэрлата.Однако использование усиливающих подкосов становится обязательным, так как боковых треугольников остаются без какой-либо опоры.

    Выделим основные этапы технологии возведения каркаса по этой схеме:

    • Начинают с установки перекрытия. Балки подбирают, приняв во внимание, что перекрытие в будущем будет нагруженным. Рекомендованное сечение - 15 на 20 см. Установив для начала крайние балки, определяем контур свесов карнизов. После укладки начального бруса проверяют форму прямоугольника, образованного стенами.Изменяя положение балок, ее максимально приближают к прямоугольной.

    На заметку

    Вынос стропилин обязательно должен сформировать карниз: в случае бетонного или каменного - не менее 40 см, деревянного, соответственно, 50 см.

      • После установки между крайними балками натягивают шнуры, после чего укладывают по ним оставшиеся бруски. Перед фиксацией балок проверяют высоту и их шаг укладки. Последний должен равняться шагу укладки стропилин.
      • Для утепленной мансарды за последний шаг укладки стропилин принято считать 60 см, он совпадение с шириной теплоизоляционной плиты кровельного пирога. Чтобы обеспечить подобную частоту укладки, нужно использовать доски 50 * 150 мм.

    • От краев откладывают расстояние, соответствующее длине короткого катета, на балке выбивают гнезда в треть ее высоты. Из шипов согласно глубине гнезда вытесывают опоры.
    • Для них подойдут брусы следующих сечений: угловые - 10 * 15 см, рядовые - 5 * 10 см.Однако лучше брать их с запасом на случай ошибок при стесывании, чтобы они были длиннее, чем проектная высота точно на достаточно шипа.
    • Угловые опорные стойки скрепляются при помощи временных распорок. После чего их соединяют строительным шнуром.
    • По нему выверяют расположение гнезд теперь уже для рядовых стоек, выбивают их, устанавливают стойки.
    • По центру фронтонов устанавливают несущие опоры.
    • На них укладывают прогоны, изготовленные из досок 5 на 15 см.Их крепят уголками, используя по два-три гвоздя на каждую сторону. В итоге формируется каркас помещения.
    • В качестве ригелей выступят бруски, которые соединяют противолежащие опоры. Под каждый брусок устанавливаетют временную опору, скажем, дюймовку 2,5 на 15 см.
    • Такой же дюймовкой скрепляют временно ригели и сверху, отложив от краев по 20–30 см. Чтобы облегчить дальнейший монтаж верхнего яруса, изготовить временный настил из досок.
    • Для нижнего яруса подготавливают шаблон стропила и изготавливают по нему стропила.

    Совет

    Профессионалы рекомендуют сначала выпиливать верхний паз. Стропило помещают на положенное место, по факту корректируют нижний паз, предотвращают таким образом порчи пиломатериала.

    • Устанавливают торцовые стропилины, соединяют их шнуркой и ориентируясь на ее направление, укладывают стропила нижнего яруса.
    • Точно также изготавливают шаблон стропил для верхнего яруса. Одновременно готовят его зеркальный аналог. В верхней части стропилины должны опираться одна на другую.
    • После примерки изготавливают необходимое количество стропил для верхнего яруса из досок 5 на 15 см.
    • Ригели не должны провисать. Делают это с помощью бабки нужного размера, которую фиксируют к фермам верхнего яруса. Причем жесткое крепление нужно только в районе конька.
    • Дальше стропилины прикручивают к стенам, используя проволочные связки. Далее устанавливают каркас фронтона под подшивку. В завершении укладывают обрешетку. Шаг обрешетки согласуют с характеристиками кровельного покрытия.

    Использование каркасных модулей ↑

    данного метода от предыдущего использования вместо отдельных опор, которые установлены на перекрытиях, полностью готовых к фиксации модулей-блоков. Они формируют стены будущего мансардного помещения. Модульный метод дает возможность оптимизировать процесс строительства мансарды, поскольку модульные элементы собираются на земле. На таких условиях проще обеспечить точность выполнения узловых соединений.

    У этого метода есть недостаток - вес готовых блоков. Транспортировать собранные блоки на крышу без использования грузоподъемной техники достаточно - потребятся усилия как минимум четырех человек.

    Дощато-гнездовой каркас ↑

    Владельцам дачных домиков тоже хочется сэкономить место. Однако мощная мансарда для этих случаев никак не подойдет. Отличным способом станет маловесная дощатая конструкция из наслонных стропил, закрепленная на гвозди.

    Для опорных элементов используют две доски и между ними устанавливают отрезки из бруска.Созданная таким образом система легче, чем собранная из цельных брусьев. Пространственная жесткость крепления ветровые схватки - с их помощью опоры соединены со стропилами.

    Советы по разработке проекта ↑

    Типовые чертежи стропильной системы мансардной крыши «работают» для конкретного сооружения не всегда. Тогда создать проект приходится своими руками. За неимением такой возможности можно подготовить набросок предполагаемой мансарды, в котором необходимо учесть:

    • возможную высоту потолка, которая определяет высоту стоек,
    • пропорции, так как чересчур большая мансарда только «изуродует» постройку,
    • наслонные стропила, формирующие нижний ярус мансардной крыши, визуально занижают карнизный свес.Если расположение окон высокое, то проем в верхней части оказывается перекрытым. Видимого эффекта нависания можно избежать, если использовать приведенный выше способ выноса стропилин.

    Добрую службу крыши приборе пропорций сослужит шаблонно-макетный метод. На ровном участке достаточной площади раскладывают доски / бруски, повторяя контур конструкции в фактическую площадь. Оптимальной конфигурации добиваются проб и ошибок, меняя углы или передвигая составные элементы.Составляющие фиксируют гвоздями и сразу определяют длину балок, стропилин, затяжек и стоек. Эти данные используют при изготовлении шаблонов.

    © 2021 stylekrov.ru

    Мансардная крыша - стропильная система, устройство, схема конструкции

    Конструкция этой необычной крыши носит фамилию своего создателя - французского архитектора Мансара.

    Именно ему пришла в голову мысль увеличить полезное пространство под крышей, разбив ее скат на два участка - крутой и пологий.

    В наши дни мансардных крыш исчисляются десятками, поскольку к этой категории причисляют любую кровлю, под которой есть достаточно пространства для жилого помещения. Такое положение дел приводит к путанице в классификации стропильных систем.

    Технически корректно можно говорить лишь о классической мансарде, которую застройщики иногда называют ломаной крышей.

    Двускатные, арочные, купольные, сводчатые, вальмовые и полувальмовые кровли нельзя назвать мансардными.У них отсутствует главный «родовой признак» данной конструкции - перелом ската, расширяющий проходное подкровельное пространство.

    Растущая объяснение ломаной крыши вполне объяснима. Построив частный дом с мансардой, мы экономим средства, вместе с крышей получаем просторное и практически бесплатное помещение.

    Под низкой двускатной кровлей сделать это не удастся. Здесь в лучшем случае хватит места для небольшого чуланчика.

    Стропильная система

    Является несущей несущей мансардной кровли и должна выдерживать не только собственные весовые, но также расчетные ветровые и снеговые нагрузки.Стропильная система мансарды связывает воедино балки перекрытия, кровельные скаты, стены и потолок. Это обстоятельство требует грамотного расчета и умелой реализации.

    Размеры мансарды и ее зависят от ширины здания и необходимой высоты помещения (от 2,5 до 3,5 метра). Поэтому не спешите заказывать пиломатериалы для ее строительства, а лучше заранее подготовьте подробный чертеж и проработайте узлы всех соединений.

    На схеме стропильной системы нужно четко увязать между собой высоту, шаг и сечение стоек, длину и наклон стропил, определить место установки окон, выбрать размер обрешетки и материал для обшивки фронтона.

    Особенно нужно продумать и выполнить крепление стропильных ног к мауэрлату и самого мауэрлата здания здания. Любой серьезный просчет здесь может привести к тому, что крыша мансардного типа будет оторвана и разрушена при штормовомре вет.

    Для упрощения расчета можно использовать предлагаемые варианты конструктивных решений узлов стропильной системы, где указаны размеры и способы крепления.

    А так выглядит схема самой простой стропильной системы мансардной крыши.

    Рис. 1 Схема стропильной системы

    Как видно из рисунка 1, стропильная система мансардной крыши состоит из нижних стропильных ног (наклонные стропила), верхних (висячих) стропил, вертикальных стоек, горизонтальной связующей перекладины и конькового бруса. Если размер мансарды невелик, то от конькового бруса можно отказаться. Его функция выполнит сплошная обрешетка, создающая диафрагму жесткости.

    Жесткость стропильной системы в боковом и вертикальном направлениях обеспечивает треугольная форма коньковой и боковой ферм.Объемная жесткость конструкции достигается за счет установки подкосов, образующих треугольники с вертикальными стойками.

    Как правило, ломаная мансардная крыша строится из массива древесины (сосна, ель). Иногда для этой цели используют более легкий и прочный клееный брус, позволяющий увеличить шаг стропил без жесткости. Клееный брус, в отличие от обычного не нуждается в дополнительной пропитке, защищающей древесину от грибка, насекомых и огня.

    Особо прочная конструкция мансардной крыши требует использования стальных тонкостенных конструкций.Они долговечны, огнестойки и просты в сборке, но значительно дороже деревянных.

    Последовательность строительства мансардной крыши и особенности сборки

    Стропильную конструкцию мансарды начинают собирать с двух крайних пролетов, примыкающих к фронтону здания. Для сборки каркаса стропильной системы можно использовать брус сечением 100х100 мм либо доску размером 50х150 мм.

    Шаг стропильных рам выбирают в диапазоне от 0,5 до 2 метров. Чем большую снеговую нагрузку придется выдерживать кровле, тем меньшим нужно делать это расстояние.

    Специалисты-кровельщики устройство мансардной крыши работают в таком порядке:

    • в балки перекрытия на 1/3 их толщины врезают вертикальные стойки;
    • стропильные ноги нижнего ската выравнивают в одной плоскости со стойками и ставят на опорную балку (мауэрлат), закрепляя их с помощью скоб или металлических пластин;
    • ставится брус-затяжку перекрытия мансарды, которая служит для использования подшивки потолка;
    • монтируются стропильные ноги (висячие стропила) двух верхних скатов.

    Если расстояние между стенами здания превышает 8 метров, то в конструкцию стропильной системы вводят вертикальную коньковую стойку (бабку) с двумя подкосами.

    Вместо укладки балки-малата можно использовать крепление стропильной системы мансарды непосредственно к стене. Для этого в стену на глубину 200–250 мм заделывается арматурный анкер, к которому проходит резьбовым соединением, крепится балка перекрытия.

    Заканчивают устройство мансардной крыши монтажом обрешетки.Если кровля дома будет из мягкого материала, такая как битумная черепица, то обрешетка должна быть сплошной. Для этого можно использовать обрезные доски толщиной 30 мм и шириной 120-140 мм или OSB толщиной от 12 до 16 мм.

    В случае, когда крыша будет накрыта металлочерепицей, шифером или профнастилом, обрешетку кладут реже, оставляя зазор между досками в 10-15 см. К стропилам ее крепят саморезами по дереву.

    Полезное видео по теме:

    Мансардная крыша своими руками - чертежи, инструкции, советы

    На чтение 10 мин.Просмотров 2,5 тыс.

    Разберёмся в том, что именно мы называем мансардой сегодня. Согласно строительным правилам, действующим в наше время, речь идет о помещении на чердаке, часть фасада которого образует поверхность крыши.

    Причём, если рассматривать линию пересечения стен фасада и поверхности крыши, то ее высота над уровнем пола должна быть не полу полутора метров.

    Особенность мансардной крыши

    Для их проектирования существует широкий спектр вариантов решений.При этом нужно помнить, что одной из основных функций мансарды является то, что имеется два участка ската крыши. Один из них является более пологим, другой - с более сильным наклоном.

    Кроме этого, желательно, чтобы высота вертикальной части стены была больше одного метра. Это даст возможность ощущать себя в таком помещении более комфортно, чем в противоположном случае.

    Проектирование

    Рассмотрим виды стропильных систем для мансардных помещений.Здесь мы расскажем об основных типах таких помещений в зависимости от их строения.

    Односкатная

    Здесь речь идёт о плоской наклонной поверхности. Однако наклон в этом случае обычно бывает относительно небольшим. Проектировать такую ​​мансарду намного легче, чем для других типов, но и полезного пространства в таком помещении будет относительно немного.

    Двухскатная

    Такого рода решений существует немало. Расскажем о некоторых из них.Это также один из самых простых вариантов. Выглядит он следующим образом.

    Как мы здесь видим, при проектировании мансарды целостности крыши ничем не нарушена. Это позволяет снизить цену обустройства такого помещения.

    Но оборотная сторона такого варианта в том, что является самой мансарды в данном случае минимальной по сравнению с другими архитектурно-проектными решениями.

    Ломаная двухскатная

    Рассмотрим похожий вариант.Однако отметим, что он позволяет увеличить мансарды. Он рассчитан на другую разновидность крыш.

    Его основной недостаток тот же, что и в предыдущем случае. Здесь для помещения отводится очень мало места. Что, однако, окупается простотой проектирования такого рода мансард.

    Мансардная с выносными консолями

    Здесь мы рассмотрим более сложную геометрию.

    Мы видим, что создание такого типа мансарды проекции представляет собой представление сложности.При этом помещение имеет гораздо больший объём, чем в предыдущих случаях. Имеется вертикальная внешняя стена, что даёт возможность сделать в мансарде качественные окна.

    Важный аспект такого состоит в том, что здесь есть возможность выдвинуть вертикальную стену мансарды за пределы фасада дома. Это даёт хорошая возможность для увеличения площади помещения. Отметим, что здесь речь идёт об одноуровневой мансарде.

    Двухуровневая мансарда

    Здесь мы говорим о значительно более сложном варианте.Двухуровневое помещение с использованием комнатами также может быть одним из вариантов мансарды.

    Однако проектирование такого мансарды представляет собой непростую задачу, хотя и может предоставить дополнительную гибкость и эффективность при использовании доступного пространства.

    Формы крыш

    В этом разделе мы рассмотрим основные принципы. К наиболее простым типом можно отнести односкатную или двухскатную.

    Более сложным использованием является ломаного типа.При использовании такого типа ее разновидности внутреннее пространство, можно использовать для мансардного помещения. Такой вариант разновидности двускатной крыши.

    Более сложными вариантами являются те, которые выполнены в виде купола, пирамиды или конуса.

    Существует ещё четырёхскатная, которая ещё называется вальмовой. Фактически здесь речь идёт о двухскатной крыше, дополненной ещё двумя скатами, расположенными спереди и сзади.

    Также нельзя не скрыть о многощипцовых крышах. Здесь подразумевается сочетание двух или нескольких двускатных, которые расположены несколько перпендикулярно друг другу.

    На следующем рисунке наглядно представлены их типы.

    Как мы здесь можем увидеть, одни конструкции дают возможность для более простого проектирования мансарды, чем другие.

    Ломаная мансардная крыша

    Разновидностей мансард существует не так уж и мало.Однако некоторые варианты являются достаточно редкими. Один из наиболее распространенных - это ломаная мансардная. Что именно мы имеем в виду, когда говорим об этом?

    По сути, речь идёт об обычной двухскатной крыше. Её отличие лишь в том, что в рассматриваемом варианте каждый скат разбит на два участка (это самый распространённый вариант, но таких участков может быть и больше двух), которые имеют различный наклон. Та часть, которая находится в центре, меньше наклонена, а по краям - больше.Поясним сказанное рисунком.

    Теперь перейдём к тому, как она устроена. Рассмотрим ещё один рисунок.

    На этой схеме показано расположение стропил, которые составляют каркас. Кратко расскажем о них.Балки перекрытия. Это часть, на которой смонтирована вся конструкция крыши. С одной стороны - это часть потолка верхнего этажа здания.

    С другой стороны, на этих балках монтируются остальные элементы конструкции:

    • Стойки - вертикальные расположенные элементы, которые опорой.
    • Прогоны расположены вдоль мансарды.
    • Наслонные стропила - это наклонная основа для настила.
    • Поперечные балки Пейзаж для мансардных перекрытий.
    • ,
    ,

    , Здесь были основные элементы конструкции. Покажем ещё одну схему.

    Здесь показаны ещё несколько важных элементов стропильной системы:

    • Мауэрлат. Это продольно расположенные балки, которые укрепляют основной опорой для наслонных стропил.
    • Висячие стропила. Они расположены в верхней части крыши.
    • Затяжка служит для увеличения прочности всей конструкции.
    • Подкосы основная опорой для наслонных стропил.

    Вентилируемые и не вентилируемые крыши

    Стропильная система - это основа, но это далеко не всё. Сама крыша имеет довольно сложное устройство. Ведь она должна защищать дом от дождя, холода и жары. Кроме этого, внутри дома образуется водяной конденсат, который может не только создать значительный дискомфорт для жильцов, но и повредить слой теплоизоляции.Поэтому она имеет достаточно сложное устройство.

    Поясним эту схему. Обычно утеплительный слой между наслонными стропилами. Под ним непосредственно начинается пароизоляция. Над утеплительным слоем начало гидроизоляции. Подставют тонкий воздушный слой, который служит для вентиляции.

    На наслонные стропила сверху прибивают контробрешётку (рейки, расположенные вдоль стропил). А на них - обрешётку (рейки, расположенные перпендикулярно стропилам).Сверху устанавливается кровельное покрытие.

    К этому типу относится большинство. В местных условиях, где преобладает тёплый и сухой климат, может быть поставлена ​​крыша, в которой такого рода вентиляция не предоставена.

    Некоторые проекты мансардных крыш

    Расскажем, как могут выглядеть мансардные крыши в наиболее распространенных случаях.

    Здесь приведена конструкция для двухскатной мансардной крыши.Вот ещё одна схема, которая соответствует двухскатной ломаной.

    Если она четырёхскатная, то это позволяет отвести для мансарды больше свободного пространства. Вот принципиальная схема стропильной системы для них.

    На приведённой схеме методом стропильная система, которая может быть применена при проектировании. Далее покажем ещё один пример четырёхскатной (вальмовой) крыши.

    Технология строительства мансардной крыши своими руками

    Если у нас есть планы построить мансарду, то возможны, в принципе, два основных пути:

    • Сделать самого.
    • Обратиться к специалистам.

    Каждый из упомянутых вариантов имеет свои достоинства и недостатки. Если выполнить все необходимые работы своими руками, то это будет стоить намного дешевле. Но для этого придётся хорошо потрудиться и будет сделать работу на качественном, достаточно профессиональном уровне.

    Если же обратиться к специалистам, то работа, хотя и будет выполнена качественно, но и стоить будет намного дороже.

    Сначала нужно подготовить необходимые материалы и инструменты.

    Создание будет проходить в два основных этапа:

    • создание каркаса,
    • обустройство кровли.

    Для проведения работ потребуются различные материалы:

    • Деревянный брус различного сечения.
    • Доски толщиной 3-4 см и шириной 15 см.
    • Кровельный материал (шифер).
    • Утеплитель.
    • Пароизоляция.
    • Гидроизоляция.
    • Гвозди на 80 мм.

    Потребуются также инструменты для работы:

    • Острый нож.
    • Молоток.
    • Топор.
    • Строительный степлер со скобами.
    • Отвес.
    • Рулетка.
    • Ножовка.

    Временная мансардная крыша является достаточно сложной конструкцией, то нужно составить ее схему и расчет расчёт частей.

    Рассмотрим ситуацию для двухскатной ломаной мансардной крыши.Расскажем о том, какие расчёты и как нужно будет сделать.

    Прежде всего важно определиться с кровельным материалом. Его надо выбирать исходя из конкретных ситуаций. В частности, обратим внимание на две разные стороны вопроса. Уровень теплоизоляции и гидрозащиты в мансарде ниже, чем в доме.

    Это обуславливает необходимость очень внимательного отношения при подборе материалов для строительства крыши. Другая особенность состоит в том, что важно использовать более лёгкими материалами как для крыши, так и для внутренней отделки создаваемой мансарды.

    Каждый скат разбит на два участка, то важно определиться с углом наклона более крутого участка. При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу. Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал.

    Для того, чтобы определить вес, нужно определить прежде всего её площадь. Для этого земля разделяется на более простые геометрические фигуры и их площадь складывается.

    При определении веса учитываются:

    • вес стропил и балок,
    • вес утеплителя,
    • вес гидроизоляции,
    • вес кровли.

    Сначала определяется вес на единицу площади, и затем умножается на ее место.

    При расчёте веса не забываем о возможном весе нанесённого снега и учитываем его размещение. Также нужно учитывать дополнительное воздействие ветра.

    Суммарная нагрузка находится путём деления всей нагрузки на площадь крыши.На основе полученного числа и довольно сложных вычислений по специальным системам параметры параметров стропильной системы и особенности, величины стропильного шага и рекомендуемый уклон крыши.

    Проведение работ

    Установка стропильной системы

    Перед проведением таких работ необходимо подготовить древесину. Её нужно хорошо высушить, а также обработать специальным антисептическим и огнезащитным составом.

    На первом этапе нужно установить мауэрлат.

    Его укладывают на слой гидроизоляции. Следующим шагом будет крепление конькового бруса.

    После этого установлены наслонные стропила. Для удобства места их крепления можно помечать на мауэрлате. Обычно шаг установки стропил составляет 70 см. Стропила принято надрезать для того, чтобы укрепить соединение с мауэрлатом.

    Верхние края стропил также обрезаются под углом. Тамютют затяжки.

    Затем на стропила ставится обрешётка и устанавливается пароизоляционная плёнка.

    Установка утепления

    Стропильная система - эта основа для крыши, но нужно установить утеплитель и гидроизоляцию.

    Прежде всего нужно определиться с выбором материала для утеплителя. Распространены несколько вариантов:

    • Стекловата. Это дешёвый и эффективный материал, но при её укладке образует вредная для здоровья пыль.При использовании этот материал безопасен, долговечен и эффективен.
    • Плита ДВП. Обладает хорошей теплоизоляцией и звукоизоляцией. Для жилых домов обычно не применяется.
    • Пенопласт - эффективный материал, весит немного. Однако, токсичен и пожароопасен.
    • Пенополистирол по своим характеристикам сходен с пенопластом, но не обладает его недостатками.
    • Минеральная вата. Последние годы наиболее распространённым языком, который используется для утепления.Эффективна в использовании, почти не имеет недостатков.

    Сверху стропил укладываем гидроизоляционную плёнку, которую нужно тщательно закрепить. Снизу вставляем блоки минеральной ваты и закрепляем их пароизоляционную мембраную, прикрепляя ее снизу к стропилам.

    При этом листы минеральной ваты нужно нарезать на несколько сантиметров шире, чем зазоры между стропилами. Это нужно для того, чтобы исключить образование щелей в теплоизоляции.

    Особенности стропильных систем мансардных крыш

    Каркас строится с той целью, чтобы обеспечить он выдержит весь вес мансардной крыши вместе с так называемым «кровельным пирогом».С другой стороны, он должен быть максимально лёгким для того, чтобы снизить нагрузку.

    Обычно для таких работ используется древесина хвойных деревьев. Это связано с тем, что такая древесина с большей лёгкостью способна подвергаться обработке.

    Перед использованием деревянные детали должны пройти антистическую и противопожарную обработку.

    Современные технологии и качественные строительные материалы позволяют построить качественную мансардную крышу.Однако, при этом нужно провести грамотное проектирование и расчёт необходимых параметров.

    Особое внимание нужно обратить на качество и надёжность возводимой стропильной системы.

    Стропильная система мансардной крыши: чертежи, видео

    В случае если вы решили расширить свою жилплощадь, но не имеете возможности пристроить комнату к своему дому, фундамент недостаточно прочен для второго этажа, тогда идеальным выходом станет строительство мансардного помещения.

    Мансарда - это помещение на чердаке, которое можно оформить как жилое, если достаточно места. Для увеличения места используется специальная стропильная система мансардной крыши.

    Расчет стропильной системы

    Логические системы определения и количественного содержания программы, используются специальные специальные программы. Расчет стропильной системы мансардной крыши - это залог правильного и четкого подбора материалов и определения размеров крыши.

    Типы мансардных этажей:

    • треугольная или обычная.Наиболее привычный для нас верх частным домом. Стропильная система двухскатной мансардной крыши самая простая в исполнении и требует наименьшего количества материала. Однако, такой вариант дает наименьшее количество пространства;
    • угловая. Стропильная система ломаной мансардной крыши подразумевает наличие углов в верхней части крыши. Видов очень много, и вы выбрать наиболее подходящий вам по вкусу. К таким конструкциям относят вальмовую и полувальмовую модель помещений.Вальмовая мансарда будет состоять из двух трапеций по длине, и двух треугольников по ширине. Стропильная система мансардной полувальмовой крыши будет иметь еще два дополнительных излома в верхней части торцевых стен. Большая площадь помещения, но они являются наиболее затратными и тяжелыми в исполнении;
    • купольная. Очень редкая схема стропильной системы мансардной крыши, так как используется для покрытия круглых помещений.

    Следующий этап в расчете - определение площади вашей кровли, габариты предполагаемого помещения и ширина слоя материала.Для определения габаритов мансарды необходимо знать следующие данные:

    • ширину и длину основы - размеры вашего дома;
    • уровень осадков (снег и дождь). Его необходимо знать, чтобы четко определиться с углом наклона ската;
    • ширина стыка частей перекрытия.

    Важно! При указании иллюзий перекрытия слоев покрытия, не старайтесь сэкономить, так как это позволит вам уберечь внутреннее от осадков.

    Пример расчета высоты двухскатной крыши.По длине, дом длина 12 метров и ширину 3. Уровень позволяет под условию угол в 40 градусов. Расчет проводится по формуле - Hk = L * tgA

    Как видно на рисунке Hk - необходимая высота, L - половина ширины дома. tgA - тангенс выбранного угла.

    Таким образом получаем следующее:

    Hk = 3/2 * 0,84 = 1,26

    Высота предполагаемой крыши будет 1,26метра. Будьте внимательны при проведении всех замеров, это послужит отправной точкой для ваших расчетов.

    После того, как будет выполнен расчет стропильной системы мансардной крыши и закуплены все материалы, наступает следующий этап - подготовка.

    Демонтаж старой конструкции и подготовка крыши

    Если вы выполните этот этап работы самостоятельно, то стоит помнить, что правильное начало - это залог качества будущей конструкции. Стоит использовать несколько факторов при проведении демонтажа:

    1. Срок проведения наиболее важных факторов. Все подготовительные работы должны занять не более двух-трех дней, поскольку ваш дом будет защищен от дождя и других осадков.
    2. Прогноз погоды. Ремонтом лучше всего заниматься в сухие летние месяцы, тогда осадки не так страшны, а пропиточные материалы будут высыхать быстрее.

      Очень важно! С прогнозом погоды лучше всего ознакомиться на нескольких сайтах, чтобы исключить любую вероятность осадков.

    3. Подготовка пола. Перед тем как ставить опоры необходимо учесть вид крепления стропильной системы мансардной крыши. Любой тип требует специальных мест для стропил.
    4. Замена напольного покрытия чердака.Не обязательный этап, но желательный, так как пол чердака - это потолок вашей комнаты. Дополнительный слой изоляции не помешает в любом помещении.

    Обратите внимание! Не приступайте к финишной отделке пола, пока не установлены стропила, так как при крепже, вы можете повредить их.

    Монтаж стропильной системы мансардной крыши

    завершения всех подготовительных работ, наступает самый важный и ответственный этап. Строительство стропильной системы мансардной крыши проводиться со строгим соблюдением всех технологических этапов.Поверхность будет нести серьезные нагрузки, после выпадения снега или при сильном ветре, поэтому не допускаются хотя бы малейшего отклонения в конструкции.

    Различные конструкции мансардных крыш и их стропильные системы подразумевают использование разных материалов. Внимательно ознакомьтесь с рекомендациями производителя перед применением.

    Важно! Все опоры крыши будут выполнены из деревянных брусьев, поэтому при покупке проверяйте все документы и внешний вид.

    Монтаж стропильной системы мансардной крыши с установки опор, которые могут быть нести всю нагрузку.Если ваш дом не позволяет установить тяжелые конструкции, то не пытайтесь сделать стены мансарды из кирпича, лучше применить «сэндвичную» систему. Применение легких материалов, использовать и более легкие опоры, что даст вам возможность выбрать более выгодные конструкции вашего помещения.

    Варианты материалов для стен мансарды

    Все узлы стропильной системы мансардной крыши выполнены из дерева, что разнообразит варианты для стен:

    • кирпич.Надежный и популярный материал, единственный недостатком которого избыточный вес конструкции;
    • пенобетонные блоки. Множество видов позволяет подобрать идеальный вариант для любого клиента. Недостатком является внешним видом. Стены будут требовать финишной отделки как внутри, так и снаружи. Плюс сам материал достаточно широкий и заберет много пространства.
    • Плиты OSB. Оптимальный вариант. Плита очень крепкая и легкая. Без проблем поддается обработка и позволяет провести дополнительное утепление стен между двумя плитами.Устройство стропильной системы мансардной крыши применить два слоя плитки и спрятать все коммуникации в стене. Недостатком будет достаточно высокая себестоимость и высокая отделки и пропитки. Не стоит бояться, что материал легкий, и сделан из древесной стружки. По крепости и механической прочности он не уступает остальным.

    Выбор материала для стен зависит от технических возможностей вашего проекта, а также ваших финансовых возможностей.

    Стропильная система мансардной крыши своими руками

    Если вы решили выполнить работу самостоятельно, то вам стоит трезво оценить свои силы.Стропильная система мансардной крыши своими руками должна быть выполнена на профессиональном уровне, иначе могут возникнуть сложности в процессе эксплуатации. Полностью выполнить такие работы вы не сможете. Позовите несколько помощников, желательно, чтобы хоть кто-то имел опыт в подобных вопросах.

    Преимущества постройки своими руками:

    • стоимость. Услуги профессиональных строителей стоят дорого, поэтому выполнение работ самостоятельно, снизит их цену;
    • закупка качественных материалов.Покупка самостоятельно материалов позволит вам проконтролировать их качество и соблюдение сметы.

    Недостатки самостоятельного монтажа:

    • затягивание процесса. Отсутствие опыта в работе такого плана, может привести к затягиванию периода ремонта на длительный период.
    • неправильный выбор материала. В случае подбора материала, вам, возможно, заплатить больше для устранения последствий;
    • отсутствие профессиональных инструментов.Покупать дорогостоящие инструменты для одного раза - смысла нет.
    • отказ от сложных конструкций. Если делать помещение своими руками, то в большинстве случаев вашим вариантом будет вариант излишеств. Стропильная система мансардной двухскатной крыши своими руками практически единственный ваш вариант.

    Этапы проведения ремонта своими руками:

    • ознакомление с конструкцией. Стропильная система мансардной крыши, чертежи которой вы легко сможете найти в интернете, требует тщательного изучения, перед началом работы;
    • выбор простого варианта.Схема стропильной системы двухскатной мансардной крыши идеальный вариант для выполнения своими силами;

    .
