Лампы светодиодные с цоколем Е40: особенности, производители и отзывы

Светодиодные лампы с цоколем Е40 – это инновационные осветительные приборы. Их отличает эффективность, экономичность и долговечность. Такие устройства характеризуются узкой областью использования, поскольку они имеют крупные размеры и высокую мощность. Аналог ДРЛ 400 светодиодные лампы с цоколем Е40 наиболее экологичны и менее энергоемки. Сегодня самыми известными и хорошо зарекомендовавшими себя являются производители Feron и Camelion.

Общая характеристика

Светодиодные лампы с цоколем Е40 представляют собой колбу, внутренняя поверхность которой покрыта веществом. Оно способствует созданию излучения, трансформирующегося в поток света. В течение длительного времени такой цоколь устанавливали в советские лампы накаливания, а сегодня производят с ним энергосберегающие люминесцентные устройства. Лампа Е40 вводится в аналогичный патрон, диаметр резьбы которого составляет 40 мм. Такой вариант – самый большой среди устройств с таким же цоколем. Именно по этой причине лампы с цоколем Е40 называют голиафами.

Разновидности

Цоколь Е (Эдисона) представляет собой винтовой элемент, вкручивающийся в патрон. Наличие резьбы позволяет быстро устанавливать лампы, при этом отсутствуют какие-либо ограничения на монтаж светильников различных типов. Резьбовой держатель можно вкручивать в осветительный компактный прибор либо крупногабаритную люстру. Такой цоколь пользуется большим признанием в освещении улиц. В маркировке есть специальные цифры, которые указывают на диаметр винтовой части держателя. Е40 – это крупное изделие, и его диаметр составляет 40 мм.

Соответственно, мощность лампы будет достаточно высокая – вплоть до 120 W. Для светодиодного освещения это очень существенно, ведь в сравнении с аналогами мощностью 8 W, они могут освещать достаточно большую территорию. Интенсивность светового потока обеспечивается определенными факторами, среди которых:

  • особенности колбы – уровень прозрачности и форма;
  • количество и вид используемых диодов;
  • мощность.

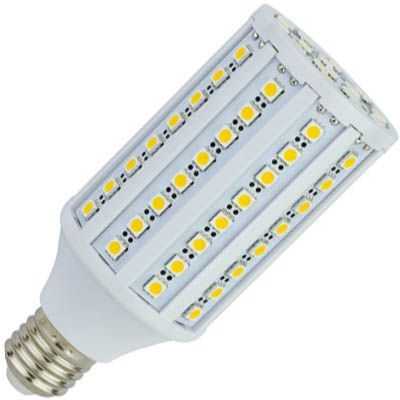

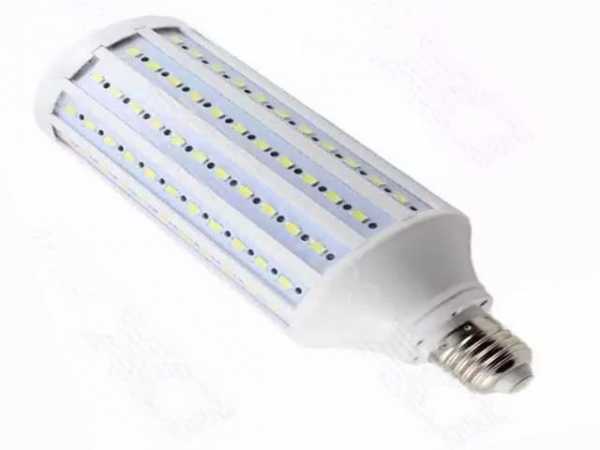

В мощных световых источниках с цоколем Е40 задействуются чипы с различными характеристиками. Самым востребованным видом считается SMD с разными габаритами. Размеры диода дают возможность определять интенсивность излучения.

Формы устройств

Самыми распространенными формами конструкции светодиодных ламп с цоколем Е40 являются:

  1. G. Это округлая лампа, которая производится в виде маленьких шариков и больших шарообразных устройств.
  2. Свеча по ветру, или СА. Она имеет привлекательную форму и зачастую применяется в декорировании интерьера квартир и офисов.
  3. PAR и MR. Это отражатели, которые оснащены плоскими поверхностями.
  4. BR и R. Это отражатели разных размеров, используемых в точечном освещении объектов.
  5. Т. Они характеризуются трубчатой конструкцией, которая визуально схожа с початком кукурузы.

Температура цвета

Светодиодные лампы с цоколем Е40 имеют важный параметр – температуру оттенка осветительных элементов. Обычно производители предлагают устройства с холодным и нейтральным светом, поскольку они, как правило, используются в уличном освещении и промышленных зонах. Показатель температуры варьируется от 4000 К до 6000 К. Также компании выполняют индивидуальные заказы. Как показала практика, лампы Е40 способны регулировать температуру света 2700-8000 К. Стоит заметить, что нормальная температура в помещении составляет 2600-3200 К – это белый теплый, и 3700-4200 К – это белый естественный.

Экономичность и мощность

У данного вида освещения могут быть разные формы – спиралевидная или U-образная. От этого зависит и цена светодиодной лампы с цоколем Е40. Производитель увеличивает дуги или витки спирали, что повышает мощность устройства. Наиболее компактные лампы в итоге способны достигать мощности в 250 Вт, а это аналогично мощности лампы накаливания в 1250 Вт. Причем 15 Вт – это средняя мощность типовых ламп с цоколем Е40, которые выпускаются среди многообразия других осветительных приборов. Важное и главное качество прибора для освещения, которое положительно выделяет его среди других устройств, - это экономичность. Светодиодные лампы 100 ватт с цоколем Е40 характеризуются модифицированным механизмом пусковой системы и высоким КПД.

Преимущества

Независимо от напряжения, такие осветительные приборы не мерцают и не пульсируют. Это мощнейшие устройства, которые используются в освещении автомобильных дорог, улиц и шоссе. Именно по этой причине важна внешняя защита. Лучше всего с этим справляется алюминиевый радиатор, защищающий от перегрева. Его отсутствие приводит к значительному падению световой отдачи светодиодов.

Светодиодной лампе не страшны негативные воздействия окружающей среды:

  • температурных перепадов;
  • атмосферных катаклизмов;
  • механических повреждений.

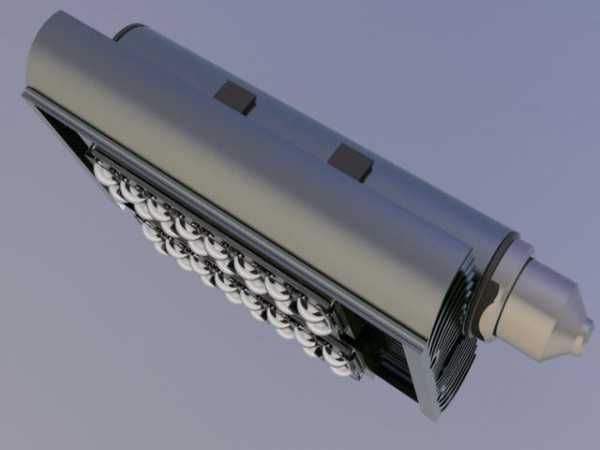

Светодиодные уличные лампы с цоколем Е40 функционируют при температуре от +40 °С до +50 °С. Даже при резких перепадах климатических условий они показывают отличные показатели световой отдачи и служат минимум 10 лет. Они не нуждаются в постоянном обслуживании и специальной утилизации. Еще одним неоспоримым преимуществом считается то, что лампы характеризуются высококачественным корпусом, который делается из толстого поликарбоната с антивандальной защитой. Это уберегает линзы от механических повреждений.

Особенности строения

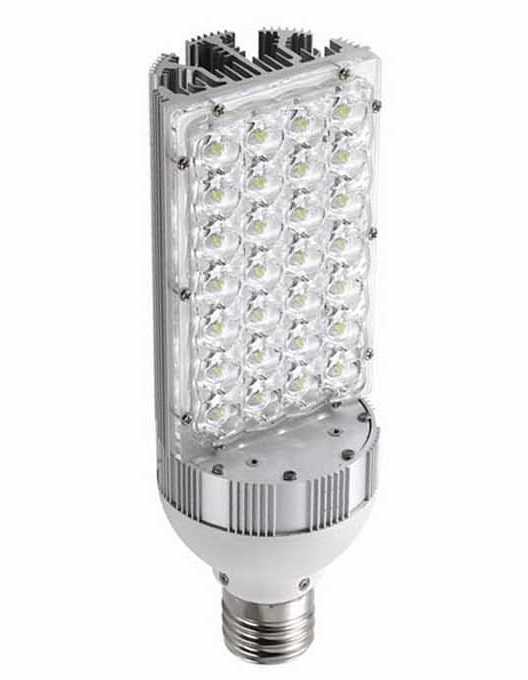

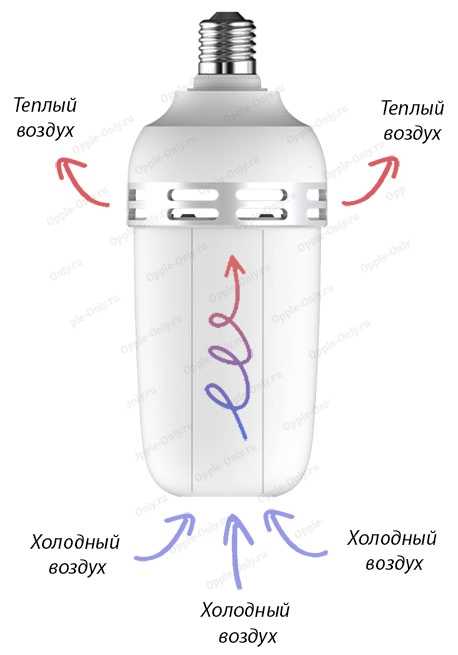

Стандартными габаритами светодиодной лампы Е40 считаются 275 х 100 мм. По этой причине данное устройство целесообразно устанавливать в больших фонарях и прожекторах. Лампа представляет собой блок, который составлен из множества светодиодов. Каждый диод монтируется индивидуально в персональную лупу. Благодаря такой структуре, устройство может функционировать в разных условиях, даже тогда, когда один светодиод перестает работать.

Подобная конструкция дает возможность делать зрительно свет максимально ярким, в сравнении с газоразрядными лампами. Единственной не очень приятной особенностью в такой ситуации является рассеянный, то есть неяркий, свет. В устройствах есть функция регулировки свечения. Она обеспечивается тем, что при производстве ламп применяются светодиоды различных оттенков. Поэтому можно изменять уровень светового излучения. Светодиодные устройства Е40 не имеют в своем составе каких-либо вредных компонентов. Это позволяет утверждать, что они идеальны для поддержания здоровья населения и хорошего состояния окружающей среды, поскольку лампы не нуждаются в особой утилизации. Это является ее неопровержимым преимуществом перед многими современными энергосберегающими устройствами.

Сферы применения

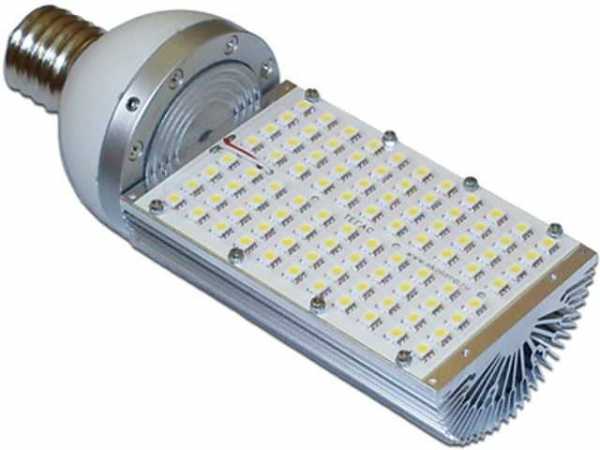

Светодиодные лампы с большим цоколем Е40 активно заменяют другие виды в уличном освещении. Их применяют с целью освещения территории при детских садиках, образовательных учреждениях и жилых домах. Свойство данных изделий состоит в экономичности, что особенно важно при освещении цехов, заводских помещений и промышленных зон. Лампы Е40 постоянно используют в автосервисах, торговых центрах, складских помещениях и других объектах. Одной из важных функций считается подсветка архитектурных сооружений, скверов, городских парков и культурных памятников. К тому же они являются отличным решением вопроса об освещении магистралей, трасс и пешеходных зон, а также мест, где наблюдается большое скопление людей – транспортных развязок и колец, шоссе и площадей.

Благодаря тому что светодиодные лампы Е40 помогают минимизировать энергопотребление и функционировать на протяжении минимум 10 лет, их все чаще и чаще выбирают пользователи.

fb.ru

Цоколи светодиодных ламп, типы, виды, область применения, назначение

Светодиодные лампы LED прочно вошли в нашу жизнь. Они заслуженно заняли свое место в промышленности, в домашнем обиходе, для декорирования помещений и архитектурных памятников, для подсветки панели приборов автомобилей и прочее. Но чтобы правильно подобрать лампу, надо разобраться, какие цоколи светодиодных ламп существуют, и какие можно применить вам.
Светодиодные лампы обозначаются аббревиатурой LED (Light Emitting Diode). Сегодня они стали доступны рядовому покупателю, в то время как еще несколько лет назад считались очень дорогостоящими. Поэтому многие люди стали заменять привычные лампы накаливания на современные – энергосберегающие, светодиодные. Хотя стоимость их неравнозначна, но эффективность и низкая энергоемкость таких ламп, вкупе с высокой яркостью, делают выбор в пользу последних. Также, практически все производители заявляют срок службы таких ламп 30 000 – 50 000 тыс. часов, а это 10-15 лет работы!!!
Светодиодные лампы универсальны в своем использовании, так как обладают всеми существующими видами цоколей необходимых для разных осветительных приборов.

Цоколь – своеобразный переходник для соединения лампы с электрической сетью с выведенными наружу контактами. Он изготавливается из керамики или металла, реже из пластика.
Самыми распространенными видами цоколей являются винтовой (Е) и штырьковой (G).

Виды резьбовых цоколей для светодиодных ламп

Винтовые или резьбовые цоколи обозначаются литерой «Е» в честь их создателя Эдисона. В основном они применяются в тех случаях, чтобы не переоборудовать электрическую цепь после использования обычных ламп накаливания.

Наиболее распространенные цоколи Е — Е5, Е10, Е12, Е14, Е17, Е26, Е27, Е40.

Светодиодные лампы с цоколем Е 14 – резьбовой цоколь с диаметром 14 мм (миньон). Применяется в лампах небольших размеров с мощностью около 3 Вт (способных заменить обычную лампочку накаливания Е14 в 30-60 ВТ), например для люстры с несколькими небольшими плафонами или настенных светильников, БРА. Лампы с таким цоколем выпускаются в форме полушара или свечи.

Светодиодные лампы с цоколем Е27 – самый распространенный цоколь в домашнем использовании с 27 мм диаметром, так как он подходит под стандартные патроны от ламп накаливания 60, 100, 150 Ватт и пр. Мощность подобных ламп от 4 Вт и выше.


Лампы с таким видом цоколя также используются в потолочных люстрах, различных светильниках или в складских помещениях. Выполнены в форме полусферы или шара.

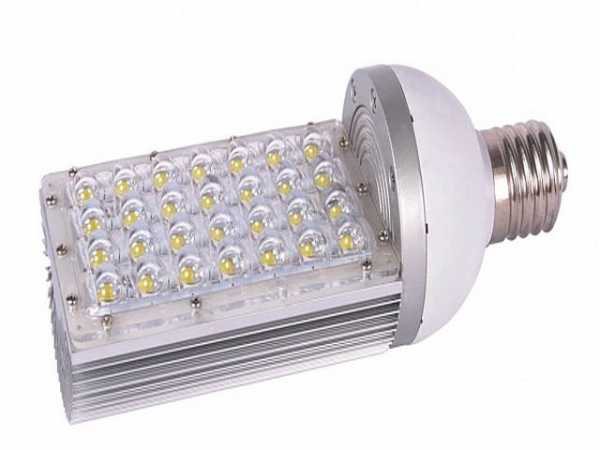

Светодиодные лампы с цоколем Е40 – предназначены для уличного использования, так как имеют большие габариты, дополнительную линзу и увеличенное количество диодов внутри конструкции, чтобы увеличить угол обзора. Они используются на фонарных столбах для освещения тротуаров, тоннелей, магистралей, архитектурных памятников.

Цоколи Е14, Е27 и Е40 способны работать от сети 90-220В, другие же, от меньшего напряжения.

Универсальный резьбовой цоколь характерен для энергосберегающих люминесцентных, светодиодных, галогенных и ламп накаливания.

Виды штырьковых цоколей

Штырьковые цоколи G изготавливаются в форме вилки. Сегодня, они применяются для люминесцентных, галогенных и светодиодных ламп.

В характеристиках держателя, цифры после буквы обозначают расстояние между штырьками (контактами) в мм – G4, G9 и прочее.


Светодиодные лампы с цоколем G9 — небольшие лампочки с заявленной мощностью 2 Вт. Используются в елочных гирляндах, в подсветке на натяжных потолках или в декоративных ночниках.

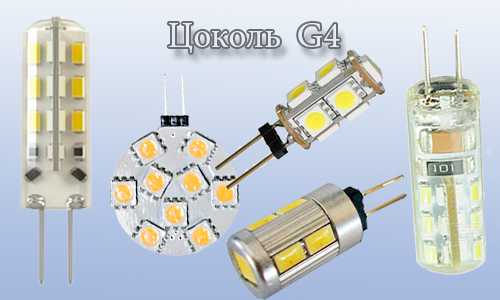

Светодиодные лампы с цоколем G4 – крохотные диоды с 4 мм расстоянием между штырьками. Однако, в отличие от G9 у данных лампочек штырьки длиннее и тоньше. Такие лампочки работают только от 12В блока питания и в специальных светильниках – рефлекторах. Практически не используются в домашнем обиходе.

G13 – аналог люминесцентных трубчатых ламп G13 с дневным светом. Обладают мощностью от 10 до 24 Вт. Применяются для освещения промышленных или складских помещений, например, светодиодная лампа Т8 с цоколем G13

Существуют цоколи G со своеобразным утолщением контакта, тогда к одной заглавной букве прибавляется вторая U: GU10 GU5, GU53 и др.

GU10 – держатели со своеобразным утолщением контактов для поворотов внутри патронов светильников.
GU5.3 – лампочки во встраиваемой системе освещения с типом источника света MR16 (витрины магазинов, декор), которые способны функционировать как от тока напряжением 12В, так и от 220В

GU6.35 – аналог цоколя GU5.3, только с большим расстоянием между контактами (6,35) и работающий от сети 220В.

Также есть и другие подтипы цоколя G с дополнительными маркировками X, Y, Z.
GX53 – отличие конструкции от G5.3 в том, что лампочки в патрон не просто вставляются, но и еще прокручиваются. Используются в точечных светильниках в подвесных и натяжных потолках.

Последняя маленькая латинская буква в названии держателя обозначает количество содержащихся в нем контактов: s-1, d-2, t-3, q-4, p-5.

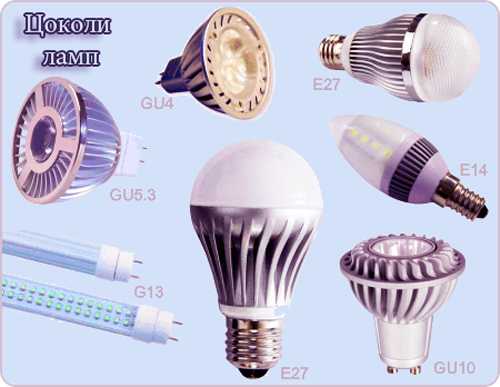

Сравнительная таблица внешнего вида держателей Е и G

Другие виды цоколей и контактов светодиодных ламп

Наряду с распространенными выше упомянутыми видами контактов, существуют отдельные группы держателей, применяемые в узконаправленных областях.

  • Цоколь R c утопленным контактом — используются в уличных прожекторах.
  • Штифтовый цоколь В – усовершенствованная модель резьбовых цоколей. Имеет форму с асимметрично расположенными контактами, что позволяет быстрее заменить лампочку в патроне в условиях вибрации, например в железнодорожном или морском транспорте.
  • Одноштырьковый F
  • Софитный S с двухстороннем расположением контактов – применяется в автомобильной отрасли
  • Фокусирующий Р – такой тип цоколя используется для специализированных фонарей или прожекторов
  • Кабельный К
  • Телефонный Т – светодиодные лампочки с таким типом цоколя размещаются в специализированных пультах управления и автоматических щитках
  • Безцокольный W – лампы узкого профиля применения, в основном в автомобильной отрасли (D1S, HB3, h20).

Выводы

Наличие такого многообразия типов цоколей обуславливается тем, что не все лампы способны работать от одного напряжения и в одной электрической цепи. Одни лампы могут работать от 12-24В, а другие от 220-240В. Почти у всех видов цоколей есть свое назначение, так как их универсальность была бы неэффективна в определенных условиях. Так, светодиодные лампы с цоколем е40 необходимы только для освещения больших уличных территорий и совершенно не подходят домашних осветительных приборов.

При покупке светодиодной лампы для дома следует четко определиться, где в дальнейшем она будет использоваться и с какими моделями светильников. Поэтому необходимо заранее определиться с нужной мощностью лампы, измерить диаметр патрона осветительного устройства и знать напряжение в электрической сети.

electry.ru

Цоколи светодиодных ламп: виды, маркировка, параметры, выбор

Такие элементы, как цоколи светодиодных ламп — это та их часть, которой они подсоединяются к патрону. Изделия обеспечивают плотное прилегание контактов, через которые светильник получает питание.

Все существующие патроны разделены на категории и могут работать только в тандеме с лампой, имеющей подходящий цоколь.

Содержание статьи:

Виды цоколей ламп на светодиодах

Одним из критериев, по которым различают светодиодные лампы, является вид цоколя. Все их можно разделить на две объемные категории — резьбовые и контактные. Внутри групп существует много видов, но среди них есть пять самых популярных.

Е27. Используют для всех стандартных светильников, а для таких, где световой поток превосходит 1200 Лм, применяют только этот тип.

Как правило, лампы с этим видом цоколем функционируют в условиях переменного тока и при напряжении 220 В.

Е14. Применим для всех вариантов типовых светильников, но с миниатюрными размерами. Лампы с Е14, которые еще называют «миньон», имеют интересные формы: свеча, грибок, шарик.

GU10. Имеет двухштыревой разъем, поворотное крепление. Их применяют для потолочных осветительных приборов в виде LED-ламп с типоразмером MR16.

Источник света, помещенный в патрон, удерживает специальный замок, из-за этого они востребованы в местах, где наблюдается вибрация или другие внешние воздействия.

GU5/3. Применяют в светильниках с лампами, работающими на светодиодах, рефлекторного типа MR16 для декоративной подсветки. Питаются как от сети 220 , так и 12V.

G13. Используют для трубкообразных ламп Т-8 и Т-10. Их устанавливают в потолочные панели, которые чаще всего встречаются в офисных помещениях для целевого освещения рабочих мест.

Перед тем как приобретать новую лампу для своего светильника, нужно определиться с видом цоколя, используемого в нем. Типов этих элементов много и далеко не все они взаимозаменяемы

Первые два вида относятся к резьбовым. Чтобы соединить изделие с таким цоколем и патрон, ее вворачивают, как простую лампу накаливания.

Остальные три вида относятся к контактным или штырьковым. Эти цоколи оснащены выводами в виде штырей, находящихся на краю лампы.

Менее популярными резьбовыми цоколями являются Е10, применяемые в лампах, освещающих внутреннее пространство холодильников и Е42 — для уличных ламп.

Светодиодные светильники, широко используемые дизайнерами, оснащены переходными элементами G4, GU4, G9.

Характеристики держателей с резьбой

Резьбовые изделия — наиболее покупаемые варианты цоколей. Оборудуют ими торшеры, настольные лампы, светильники, фонари. Е14 чаще используют в бра, малогабаритных настольных лампах, навесных светильниках, люстрах.

Лампы LED с таким переходником постепенно вытесняют из домашнего обихода лампы накаливания, «экономки».

Источник света с цоколем Е27 — более совершенный аналог 90 Вт лампы накаливания. При мощности 11 Вт, она выдает такую же освещенность, как и ее более мощный прототип

Для светильников большой мощности наиболее подходящими являются цоколи Е40. Их применяют в промышленных цехах, в уличном освещении.

Есть и менее востребованные виды резьбовых цоколей:

  • Е10, Е12, Е17 — мелкие с диаметрами 10, 12 и 17 мм соответственно;
  • Е5 — микроскопический с диаметром 5 мм;
  • Е26 — средний.

Резьбовой цоколь прикреплен к колбе посредством клеевого соединения. Если потребуется заменить лампу, нужно делать это осторожно, иначе цоколь может отколоться. В случае когда такое все же произойдет, нужно обесточить осветительный прибор.

Следующее, что нужно сделать — аккуратно выкрутить поврежденный цоколь при помощи плоскогубцев. А лучше во избежание подобных ситуаций советуют при замене лампы резьбу натирать графитом.

Особенности GU10, GU5/3, G13 и G23

GU10. В светодиодных лампах держатель GU10 устроен нестандартно. На концах контактов у него имеются расширения, прочно удерживающие осветительный элемент в патроне.

Цоколь этого вида — штырьковой. Его контакты расположены на расстоянии 1 см. Дополнение в виде буквы U говорит о наличии конструкционных особенностей прибора

Светодиодный источник света с этим цоколем наряду с такими же параметрами, как у галогенного аналога, обладает рядом преимуществ.

У нее более интенсивный свет, значительно большая продолжительность эксплуатации, минимальное энергопотребление. Основное достоинство заключается в том, что она практически не нагревается.

Питаются приборы с цоколем GU10 от сети 110 – 220 В. Обычно лампы с таким держателем укомплектовывают отражателем для придания свету определенной направленности.

Выпуском низковольтных осветительных элементов занимается ограниченное число производителей. Объясняется это узкой сферой востребованности — сугубо локальная система освещения.

Используют их дизайнеры для интерьерной подсветки. Они идеально подходят для приборов освещения типа «сплот».

GU5/3. В керамическом основании GU5/3 находятся провода, заключенные в защитную оболочку. Импортные изделия эксплуатируют при напряжении 12/24 В.

Но в России больше распространены лампы с таким цоколем, адаптированные к привычным 220 В. С сетью их соединяют посредством клеммников, что более надежно.

Штырьковый цоколь G4 часто присутствует в маленьких точечных светильниках, которые нашли применение в декоративном оформлении

Контакты расположены на расстоянии 5,33 мм друг от друга. Люминесцентные лампы, в которых использованы GU5/3 представляют собой аналог галогенных рефлекторов мультифацетных и являются энергосберегающими.

G13 и G23. Устанавливают их не только в светодиодные лампы Т8, но и в осветительные приборы типа «Армстронг», ЛСП, другие. Расстояние между контактами — 1,3 см.

G23 предназначены для ламп в форме «U». В его конструкцию включен стартер. Пуск осуществляется при помощи дросселя, обычно размещенного в корпусе светильника. Мощность таких приборов составляет от 5 до 14 Вт, вкручивают их в основном в лампы настольные.

Цоколь штифтовый байонет

На корпусе этого соединительного устройства имеются специальные штифты. С их помощью цоколь подсоединяют к патрону. При разработке изделия была поставлена конкретная цель — сделать так, чтобы осветительный прибор приобрел более компактные формы, а время замены лампочек сократилось.

Круглые боковые штифты (2 шт.) расположены на основе симметрично. Их закрепляют в предназначенных для этого прорезях патрона, а далее проворачивают на ¼ оборота для лучшей фиксации.

На фото миниатюрная лампа BA7S 6V 50mA с цоколем bayonet. Она рассчитана на ток 50 мА, напряжение 6 В. Ее длина — 2 см, диаметр — 6,6 мм

Одним из видов штифтового изделия является цоколь ВА с несимметричными боковыми контактами. Применяют его в автомобилях. Своеобразная конструкция позволяет особым образом вставить лампу в патрон и фокусировать световой поток фар.

В некоторых странах, в основном англоязычных, штифтовые соединители обозначают BC, сокращение от Bayonet Cap, в Европе — B22d, в России — 2Ш22.

Аналогом европейскому B15d является отечественный 2Ш15 и на английском — SBC, полное название — Small Bayonet Cap. MBC/MBB соответствует российский 1Ш9 и европейский Ba9s.

Редко встречаемые держатели

Некоторые виды этих неотъемлемых элементов осветительного прибора встречаются довольно редко. К ним относятся и устройства с утопленным контактом.

Характеристика редких типов цоколя

С утопленным контактом. На принадлежность к этому виду указывает присутствие в маркировке символа «R». Используют их в лампах небольших габаритов и маленького веса.

Софитные «S». Бывают варианты расположения как с одной стороны трубчатой лампы, так и с двух. Такие цоколи уместны в светильниках, используемых в качестве подсветки зеркал, в ванных, а также в автомобильных салонах.

Цоколь софитный с контактами, разнесенными по противоположным сторонам лампы. Когда-то их применяли только для освещения сцены, откуда и такое название

Фиксирующие «Р». В кинопроекторах, фонарях, прожекторах применяют цоколь «Р» — фиксирующий. По конструкционному исполнению он напоминает софитный. Отличие — в присутствии дополнительной рассеивающей площадки.

Направление нужного светового потока задает сборная линза. Конструкцию используют для кинопроекторов, прожекторов, фонариков.

Телефонный «Т». Этот тип применяют в лампах, используемых в роли подсветки, в пультах, панели приборов в автомобилях.

Цоколь Т6,8 применяют в лампочках КМ (коммутаторных). Цифра после Т обозначает, что контактные выводы размещены на расстоянии друг от друга 6,8 мм

В Евросоюзе применяют лампочки КМ с меньшими размерами. По цоколю их маркируют6 Т4,5; Т4,6; Т5,5.

Стеклянные и кабельные вариации

Среди большого разнообразия светодиодных ламп существуют и такие, что называют безцокольными. Этот элемент там есть, но он стеклянный, как и сам осветительный прибор.

Использование их — узкопрофильное. Встречаются чаще всего в автомобильной отрасли. Когда в начале маркировки стоит символ «W», значит это лампа со стеклянным цоколем

На ее основании имеются токовые выводы. Через них происходит контакт стеклянного цоколя с патроном. Цифры, присутствующие в маркировке, указывают на толщину стеклянной части. За ними следует знак «х» и размер цоколя по ширине.

Не так уж часто встречаются и кабельные цоколи (К). Область их применения — проекторные лампы.

Как расшифровать маркировку?

В обозначение этих изделий входит несколько символов в виде букв и цифр. Последние говорят о расстоянии между контактами или диаметре соединительной части.

Символы, свидетельствующие о принадлежности цоколя к определенному типу, расшифровываются следующим образом:

  • «Е» — цоколь «Эдисона, т.е. резьбовой;
  • «G» — штырьковой;
  • «R» — оснащенный утопленным контактом;
  • «Р» — цоколь фокусирующий, позволяющий расположить лампу в нужном положении;
  • «В» — байонет или штифтовой;
  • «F» — имеет один штырек;
  • а — штырек имеет форму цилиндра;
  • b — оснащен рифленым контактом;
  • с — указывает на оригинальную форму штыря;
  • «S» — софитный.

Число контактов обозначает определенный символ: один контакт — s (single), d — пара (duo), t (tres), q (quatro), p (penta) — три, четыре и пять контактов на торце соответственно.

Уточнения обозначают буквами U, V, A. Первой маркируют энергосберегающие лампы, второй — прибор, имеющий конический конец, третий — лампы автомобильные.

При обозначении цоколя используют схему A00bC , где первый символ (А) — тип цоколя, второй — его размеры, b — количество контактов, C — дополнительные данные

Штырьковые модели с символом «Х» присутствуют в точечных светильниках. Поскольку поток имеет четкое направление, с их помощью расставляют нужные акценты в помещении. В лампах специального использования применяют модели «Y» и «Z».

Лампа светодиодная с разъемом Е27. Используется без дополнительных устройств в сети 220 В. Не работает при наличии электронных диммеров

Надпись E14U обозначает, что цоколь винтовой имеет диаметр 14 мм. Сама лампа энергосберегающая. Маркировка BA9 указывает на диаметр 9 мм, круглые штифты, размещенные симметрично.

Как правильно подобрать нужный цоколь?

По этому критерию выбор осуществить довольно просто: нужно учитывать параметры светильника, имеющегося в наличии.

Производители выпускают множество светодиодных осветительных устройств. Ими можно заменить как лампы накаливания, так и галогенные.

Для первой группы взаимозаменяемыми являются цоколи Е14, Е27, Е40. Для второй — GU10, G4, GU5.3. В лампах встраиваемых, используемых для подсветки мебели, применяют цоколь GX53

При выборе следует знать некоторые нюансы:

  1. Модели с держателями G9 рассчитаны только на 220 В.
  2. Если в схеме присутствуют электронные выключатели и диммеры, нельзя использовать маленькие лампы, имеющие цоколи Е 14 и Е27.
  3. Поскольку существует много вариантов осветительных приборов со штырьковым разъемами, при выборе можно легко допустить ошибку. По этой причине не нужно избавляться от перегоревшей лампы.

К светодиодным источникам света производители адаптировали почти все виды цоколей. Чтобы прибор работал стабильно и долго, нужно учитывать и допустимую мощность для определенного светильника.

Так, если ограничение по этому параметру составляет 40 Вт, то нельзя устанавливать лампу на светодиодах, рассчитанную на 6 Вт.

Выводы и полезное видео по теме

Обзор основных типов цоколя:

Особенности выбора на примере светодиодных ламп Philips:

При покупке светодиодных ламп необходимо, прежде всего, смотреть на цоколь. Его геометрия должна совпадать с конфигурацией патрона. Когда осветительные приборы нужны для мощного оборудования, ориентиром должна служить техническая документация.

sovet-ingenera.com

Светодиодные лампы с цоколем Е40 принцип работы видео

Светодиодная лампа — осветительный прибор, который устанавливается в светильник, куда наряду со сменными светодиодными лампами могут быть установлены лампы накаливания, люминесцентные или галогенные.

На сегодняшний день наблюдается тенденция к замещению светодиодными лампами ее менее экономичных предшественниц. Сейчас на рынке представлено огромное разнообразие товара, поэтому предоставляется возможность заменить любой источник света: рефлекторный, в форме свечи или свечи на ветру, со штырьковым или резьбовым цоколем. Подробнее хотелось бы остановиться на резьбовой светодиодной лампе, имеющей цоколь Е40.

Пользуйтесь электроприборами так же, как раньше, а платите в 2 раза меньше!

Вы сможете платить за свет на 30-50% меньше в зависимости от того, какими именно электроприборами Вы пользуетесь.

Читать далее >>

Общая характеристика

Светодиодная лампа с цоколем Е40 — это колба, на внутреннюю поверхность которой нанесено вещество, способствующее созданию излучения, затем трансформирующегося в световой поток.

На протяжении огромного количества времени c подобным цоколем производились известные с советского времени лампы накаливания, сегодня по аналогии производят и люминесцентные энергосберегающие лампы, однако резьба остается той же.

Лампа Е40 вводится в тот же патрон, в какой вставляется и обычная лампа накаливания. Диаметр резьбы — 40 мм — основное отличие между этой лампой и аналогичной ей с цоколем Эдисона. Он является самым большим среди приборов с подобным цоколем, поэтому лампы с цоколем Е40 часто называют голиафами.

Светодиодная лампа с цоколем Е40. Разновидности

Маленькие держатели и маленькая мощность характерны только для ламп в форме свечи, а также для формы ламп свечи на ветру, такие как, например, Е14. Светодиодные лампы Е40 характеризуются исключительной мощностью или большими размерами, а значит, не встречаются в представленных выше формах.

Модели интересующей нас лампы существуют в следующих вариациях: «кукуруза» и колба. Колба, однако, также может быть представлена в следующих разновидностях: цилиндрической, вытянутой цилиндрической (которые также могут быть матовыми или прозрачными), грушевидной.

Двумя разновидностями представлена и степень защиты ламп Е40. Их следует разделить на модели с IP40 и с IP64. Высокий уровень защиты необходим в силу областей применения лампочек: как правило, они используются для освещения улиц или больших территорий — а значит, они нуждаются в дополнительной защите от влаги и грязи.

Мощность и экономичность лампы Е40

У светодиодных ламп Е40 имеются различные формы: они могут быть спиралевидной или U-образной формы. Увеличивая витки спирали и дуги, производитель способен расширять мощность своего продукта. Максимально компактные лампы в результате часто могут достичь мощности в 250 Вт, что можно приравнять к мощности лампы накаливания в 1250 Вт!

При этом 15 Вт — средняя мощность стандартных ламп с цоколем Е40, выпускаемых среди разнообразия иных осветительных приборов.

Важнейшее и основное качество осветительного прибора, положительно выделяющее ее из ряда аналогичных по другим показателям приборов, является экономичность, характерная в целом для всех люминесцентных ламп. Но от этого ряда ее отделяет тот факт, что она относится к новому уровню газоразрядных ламп, характеризующихся более высоким КПД и модифицированным механизмом пусковой системы.

Температура цвета лампы Е40

Важнейшим параметром при характеристике светодиодной лампочки Е40 является температура цвета осветительных элементов.

На рынке в основном представлены лампы с нейтральным и холодным светом (4 000-6 000 К), что легко объяснимо, так как интересующие нас лампы ориентированы по большей части на уличное освещение, на промышленные зоны.

При желании можно оформить индивидуальный заказ. Как показывает опыт, лампы Е40 могут регулировать температуру света от 2 700 до 8 000 К. Следует учитывать, что нормальная температура цвета в помещении — 3700-4200 К (естественный белый) и 2600-3200 К (теплый белый).

Преимущества лампы Е40 и особенности ее строения

Вне зависимости от напряжения, такие лампы не пульсируют и не мерцают при функционировании. Тот факт, что при начале работы они не создают скачок в напряжении, ставит этот продукт на ступень выше перечисленных ранее альтернативных типов.

Светодиодные лампы — очень мощные приборы, которые лучше всего использовать для освещения шоссе, улиц, автодорог. Поэтому важным вопросом становится наружная защита. Идеально с задачей защиты от перегрева справляется алюминиевый радиатор, отсутствие которого привело бы к однозначному и существенному падению светоотдачи светодиодов.

Светодиодная лампа с цоколем Е40 не боится воздействий окружающей среды: ни температура, ни атмосферные катаклизмы, ни механические повреждения не страшны этой лампе. Они способны работать от —40 до +50 градусов Цельсия. С постоянными перепадами климатических условий они показывают завидные показатели светоотдачи и имеют большой срок службы (10 лет). Им не нужен постоянный уход, они не нуждаются в особой утилизации.

Еще одним плюсом является то, что светодиодные лампы обладают качественным корпусом, изготавливающимся из толстого поликарбонатного материала с антивандальной защитой, которая препятствует возможным механическим повреждениям линз лампы.

100х275 мм — стандартный размер лампы Е40, поэтому ее целесообразно устанавливать в прожекторах, крупных фонарях. Лампа является блоком, составленным из огромного количества светодиодов, каждый из которых устанавливается индивидуально на собственную лупу.

Подобная структура дает лампе возможность функционировать даже при условии, что один из диодов перестает работать. Такая конструкция позволяет зрительно делать свет более ярким, чем свет от газоразрядных ламп, основным недостатком которых в данной ситуации оказывается рассеянный (значит — неяркий) свет.

Имеется функция регулировки свечения благодаря тому, что при производстве ламп используются светодиоды разного цвета. По этой же причине возможно изменение уровней светового излучения.

Лампы Е40 не содержат в составе никаких вредных элементов, поэтому для поддержания хорошего состояния окружающей среды и здоровья населения не требуется особенной утилизации, что отличает ее от многих современных энергосберегающих ламп.

Области применения лампы Е40

Осветительные элементы E40 активно заменяют лампы ДРЛ (дуговые ртутные люминесцентные лампы высокого давления) в уличном освещении. Их используют для освещения территории при жилых домах, школах, детских садах.

Свойства Е40, заключающиеся в экономии, позволяют ей расшатывать репутацию ДРЛ, ДНаТ (дуговые натриевые трубчатые) ламп ходовых сфер применения. В частности, при освещении промышленных зон, заводских помещений и цехов.

На данный момент осветительные элементы Е40 активно используются в освещении складов, выставочных помещений, торговых центров, автосервисов и множества других объектов. Одной из функций данной светодиодной лампы может быть подсветка архитектурных сооружений, памятников культуры и городских парков, скверов.

Кроме того, лампы Е40 — лучший выход для решения вопроса об освещении пешеходных зон, трасс, магистралей, а также мест, где регулярно скапливается большое количество людей: площади, шоссе, транспортные кольца и развязки.

Итог

Рассмотрев подробно конкретные параметры, характеризующие с разных сторон светодиодную лампу, стоит выделить ее явные достоинства:

  1. Использование данных светодиодных ламп действительно поможет сократить энергопотребление.
  1. Невероятная экономия средств и физических усилий: светодиодная лампа может проработать в течение 10 лет.

  1. Светодиодная лампа с цоколем Е40 имеет увеличенный угол освещения (до 140 градусов), который дает возможность охватывать большее расстояние и способствует повышению экономии энергии.
  1. С помощью лампы Е40 создается комфортная освещенность, благодаря отсутствию мерцаний и высокому уровню цветопередачи. К этому же пункту можно отнести отсутствие задержки при включении.
  1. Не менее важным пунктом является отсутствие в составе вредоносных веществ, что делает продукт безопасным и не требует особенностей при утилизации.
  1. Особенности в строении прибора, нацеленность на его использование в дворовых зонах и больших промышленных площадей допускают возможность использования при колеблющейся температуре воздуха.
  1. Ключевой является устойчивость к механическим повреждениям.

Словом, светодиодная лампа с цоколем Е40 обладает рядом неоспоримых преимуществ, которые и побуждают все более широкий круг людей переходить от газоразрядных ДРЛ и ДНаТ к экономичным современным лампам.

lustrypro.ru

5 самых мощных и ярких светодиодных ламп с цоколем Е27

Тем кто ищет светодиодные лампы с цоколем Е27 высокой мощности. Как выбрать? Почему мало кто может их производить? Почему так быстро перегорают?

К светодиодным лампам высокой яркости и мощности можно отнести лампочки мощностью свыше 15 Вт (аналог 120 Вт лампы накаливания). Основная масса led лампочек Е27 в магазинах это лампы мощностью от 4 Вт до 12 Вт. У них разнообразные цветовые температуры, формы, но мощность ограничена в этих пределах. Почему?

Первая проблема: размеры стандартной круглой лампочки (тип А60)  не сможет физически вместить  больше светодиодов, драйвер и радиатор и долго при этом прослужить. Яркость led лампы можно увеличить за счет увеличения размера лампы.

Ниже привели изображение типичного представителя светодиодной лампы «кукурузы» мощностью 17 Вт с максимальным количество светодиодов на поверхности. Установить ее на видное место не позволяет внешний вид лампы, да и если включит её, будет очень слепить глаза. Из-за отсутствия продуманной системы охлаждения лампа может перегореть уже через год.

Типичная Светодиодная лампа «кукуруза»  мощностью 17 Вт.

Вторая проблема. В светодиодной лампе должен быть хороший радиатор для быстрого охлаждения светильника. Если вы до этого момента думали, что светодиоды не греются, спешим вас информировать: светодиоды греются. Миф пришёл из-за сравнения с лампами накаливания, до которых, после некоторого время работы лампочки, невозможно дотронуться рукой. Такого со светодиодами, конечно, не происходит. Но если их не охлаждать радиатором — светодиоды нагреваются до 40 °С и быстро выходят из строя.

Если производитель экономит на радиаторе — это приведет к постоянному нагреванию светильника и, как следствие, быстрой деградации света.

Еще один пример led светильника тип «кукуруза», где уже присутствует радиатор. В этом примере светодиоды расположены не по всей поверхности лампы, а только с одной стороны.

Аналог Светодиодной лампы тип «кукуруза» 18 Вт с боковым радиатором.

Получается, выбор состоит либо яркий светильник без радиатора, либо неудобная конструкция, но по всем правилами? Наш ответ нет.

Красивый дизайн, яркий свет и продуманную систему охлаждения удалось совместить в лампе OPPLE серия Cone 2500 за счет скрытого внутреннего радиатора. Система охлаждения спроектирована с учетом стильного внешнего вида лампы.

Мощная и яркая светодиодная лампа для дома или дачи Opple Cone 2500 25 Вт (аналог 200 Вт).

Очевидные преимущества лампы Cone 2500 25 Вт:

  1. Светодиоды спрятаны за матовым плафоном с высокой светопропускной способностью. Это снижает эффект слепящего действия.
  2. Система охлаждения спрятана внутри лампы и более эффективно работает.
  3. Долги срок эксплуатации: 20 тыс. часов — это более 7 лет непрерывной работы. Подтверждено лабораторными испытаниями TUV.
  4. Практичность совмещена с приятным дизайном светильника.

Подробнее  Opple Cone 2500

Когда мощности 25 Вт (аналог 200 Вт) недостаточно, стоит присмотреться к лампам коммерческого назначения. В случае использования подвесного или настенного патрона E27 или E40 подойдут мощные лампы плоского форм-фактора. Лампы этого типа более мощные и  излучают  равномерный свет.

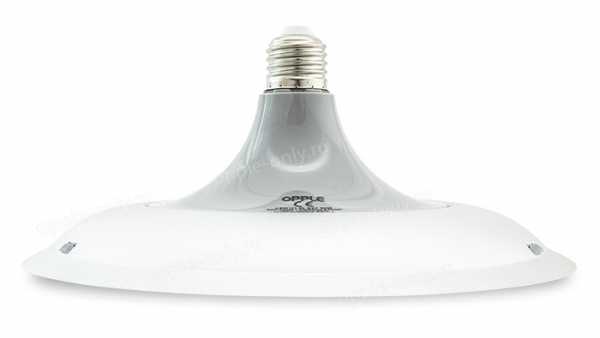

Яркая лампа Low Bay Lamp 19 Вт 1600 лм (аналог 152 Вт)

Яркая и мощная лампа светодиодная на 30 Вт Low Bay Lamp 2400 (аналог 240 Вт)

Лампы Low Bay Lamp 2400 и Low Bay Lamp 1600 популярны у художников, фотографов и видео блогеров. Две мощных и ярких лампы белого света (дневной, 6500 К) ярко освещают людей или предметы без эффекта мерцания.

Яркая лампа Low Bay Lamp 2400 в магазине.

Для более крупных объектов, таких как склады, заводы разработали мощные лампы от 30 Вт (240 Вт) до 90 Вт (аналог 720 Вт). Подходят для цоколя E27 и E40 (переходник в комплекте). Высота яркой лампы Low Bay зависит от мощности (яркости) и составляет от 250 мм до 324 мм.

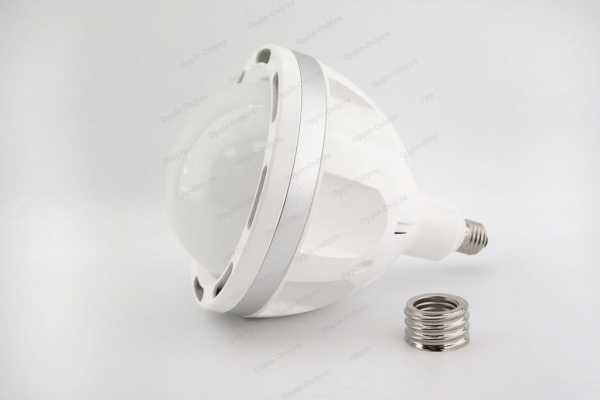

Яркая светодиодная лампа High Power Bulb E27/E40 мощностью 28 Вт/40 Вт/70Вт/90 Вт (до 720 Вт накаливания).

При установке сверхярких ламп важно правильно выбрать высоту установки. Например сверхяркая High Power Bulb яркостью 9000 лм 90 Вт аналог 720 Вт накаливания.  Рекомендуемая высота монтажа от 4 метров лучше раскроет потенциал этих качественных ламп. Мощная светодиодная лампа более 10 лет прослужит благодаря качественным светодиодам фирмы Cree (США), сертифицированному в Германии драйверу собственного производства OPPLE и патентованной системе пассивного охлаждения.

Другие интересные проекты и обзоры:

opple-only.ru

Цоколи светодиодных ламп

В нашей стране уже длительное время остро стоит вопрос об экономии электроэнергии, которая довольно дорого расценивается. Одним из действенных способов уменьшения затрат на электроэнергию считается использование светодиодных ламп освещения. Если сравнивать их с лампами накаливания можно отметить массу преимуществ. Изначально это высокая экономичность. Светодиодные лампы потребляют в несколько раз меньше электричества, чем обычные лампы накаливания. Энергосберегающие лампы дороже стоят, при этом способны работать в течение 10-15 лет. Для дома можно подобрать более теплые оттенки света, а для работы подойдут лампы холодного дневного света. Они выпускаются разных размеров, форм и практически со всеми типами цоколей.

Энергосберегающие Led лампы так же могут использоваться для уличного освещения либо в качестве декоративной подсветки. Цоколи светодиодных ламп имеют разную маркировку. Чтоб безошибочно определить необходимый тип цоколя рассмотрим самые популярные из них.

Лампы с цоколем Е40

Уличное освещение предполагает не только подсветку зданий или памятников. Первым делом это освещение магистралей, туннелей, пешеходных улиц и т.д.

Цоколи для таких ламп должны иметь большой диаметр. Для уличного освещения производятся светодиодные лампы с маркировкой цоколя Е40.

Лампа имеет большие габариты (100х275мм) с множеством встроенных светодиодов. Благодаря наличию стандартного цоколя Е40, новые светодиодные лампы могут устанавливаться в обычные городские светильники и фонари.

Еще одним преимуществом лампы с цоколем Е40 можно отметить наличие встроенной линзы, которая увеличивает угол освещения до 140 градусов.

Буква «Е» обозначает, что цоколь имеет вид резьбы.

Лампы с цоколем Е27

Данный тип цоколя является самым распространенным. Он используется практически во всех домах и производственных помещениях.

Лампы с цоколем Е27 могут устанавливаться в патроны, где раньше стояли обычные лампы накаливания.

Поглощаемая мощность светодиодных ламп Е27, в зависимости от модели, не превышает 4-7Вт.

Рабочее напряжение колеблется в пределах 90 - 240В.

Благодаря устойчивости к перепадам температур (от -50 до+50 град.С.), эта лампа может устанавливаться как на улице, так и в помещении.

Срок службы составляет 50 000 час. Такие энергосберегающие лампы производят компании ASD, ECOLA и другие.

Лампы с цоколем Е14

Помимо цоколя Е27, широко распространена лампа с цоколем Е14.

Она устанавливается обычно в декоративные светильники, точечные и имеет вид «свечи» либо «свечи на ветру».

Лампа Е14 характеризуются небольшой мощностью в 3 Вт, при этом способна заменить лампу накаливания с мощностью в 30 Вт.

Цоколь так же имеет второе название – «миньон».

Срок службы, как и у предыдущей модели, составляет 50 тыс. часов, что можно сравнить с 10 – 15 годами.

Лампы с цоколем G9

Штырьковые цоколи (в виде вилки) обозначаются буквой «G».

Цифра, стоящая за буквой указывает расстояние в (мм) между этими штырями.

Лампы с цоколем G9 это небольшие изделия, предназначенные только для бытового использования в качестве подсветки.

Устанавливаются они обычно на натяжные потолки и в декоративные светильники. Имеют мощность в 2 Вт.



Лампы с цоколем G13

Этот тип светодиодных ламп выпускается в виде трубок.

Они предназначены для замены люминесцентных недолговечных ламп с цоколем G13.

Выпускаются лампы с мощностью от 10 до 24 Вт.

Используются в промышленных либо офисных помещениях, где необходим качественный дневной свет.

Светодиодные лампы с мощностью 10 и 12 Вт имеют длину 600 см., 20 Вт – 1200см, а 24 Вт -1500см.

Лампы с цоколем G4

Данный тип светодиодных ламп характеризуется небольшими размерами (3см в длину и 3см в диаметре).

Основным отличием такой лампочки от предыдущих, считается ее работа от специального блока питания в 12V.

Штырьки цоколя G4 значительно тоньше и длиннее чем у лампы G9.

Расстояние между ними составляет 4 мм.

Используются такие лампы чаще всего для освещения катеров либо яхт. Они вставляются в специальные светильники-рефлекторы.

Все цоколи светодиодных ламп имеют различные характеристики. Выбирать их необходимо учитывая тип патрона в светильнике, а так же необходимую мощность светового потока.

Видео о цоколях и форме светодиодныех ламп Philips

nagdak.ru

Лампы светодиодные LED большой мощности, с цоколем E27, E40

Мощные светодиодные лампы под патрон Е27 и Е40

Освещение больших пространств складских и промышленных помещений требует большое количество единиц традиционного светового оборудования. Такие ситуации приводят к увеличению расходной части энергетического потенциала и соответственно отягощают финансовое бремя расчетов с поставщиками электроэнергии.

Задача экономии может быть решена при помощи замены ламп накала, газоразрядных и люминесцентных светильников на светодиодные аналоги большой мощности. Переоснащение больших производственных объектов более современными приборами освещения приносит неоспоримые выгоды:

    - экономия электроэнергии, до 90%;
    - сокращение расходов на обслуживание оборудования;
    - гораздо большая продолжительность эксплуатационного периода;
    - отсутствие необходимости в специальной утилизации отработанных устройств.

Рабочие характеристики светодиодных ламп большой мощности, ничем не уступают и даже превосходят традиционные образцы. LED элементы развертывают световой сценарий в 140-градусном угловом диапазоне. Мощность ламп достигает показателя в 100 Ватт, степень освещенности поднимается до 10 тысяч люмен.

Формат светодиодных ламп позволяет их устройство в промышленные стандартные светильники, типа «колокол». Лампы не нуждаются в дополнительном оборудовании, ускоряющем пуск и понижающем рабочее сетевое напряжение. Цокольное устройство Е27, предназначенное для резьбовых патронов, может быть использовано для контактных переходников большего диаметра, с помощью специальной цокольной насадки Е40.

Средний срок службы светодиодных ламп большой мощности, находится в районе 28-30 тысячи часов. Для промышленных зданий, имеющих значимую высоту пролетов, факт немаловажный. Замена световых элементов на большой высоте – это и фактор риска, и дополнительные расходы, связанные с привлечением персонала и техники.

Для поддержания допустимого режима нагрева, лампы оборудуются, либо внутренними, либо внешними активными радиаторами, выполненными в виде множественных ребер. Корпус светодиодных ламп большой мощности выполняется комбинированным, где материалом для несущей цокольной части служит алюминиевый сплав, а в качестве плафона используется колба из прочного термостойкого полимера.

В нашем магазине shop220.ru, вы можете заказать светодиодные лампы от ведущих профильных производителей Foton Lighting и Feron.

shop220.ru
