Коптилка холодного копчения из бочки – Коптильня холодного копчения из бочки

Коптильня из бочки 200 л своими руками: чертежи, размеры и схемы

Основная часть домашней коптилки — это коптильная камера. Она изготавливается из разных материалов, один из вариантов — металлическая или деревянная бочка. Сделать коптильню из бочки своими руками можно на даче или во дворе частного дома.

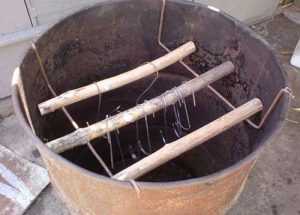

Самодельная коптильня из бочки

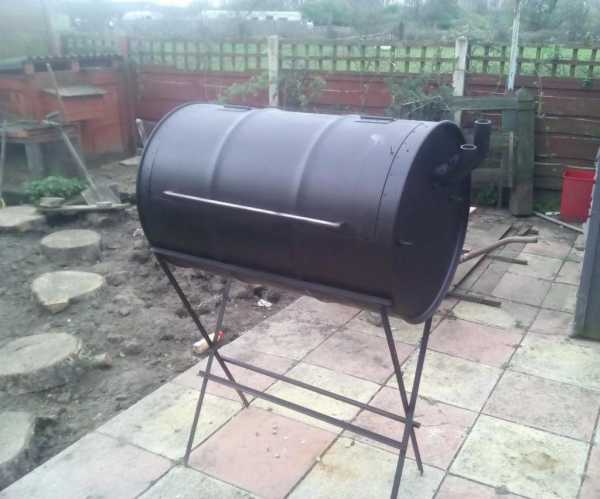

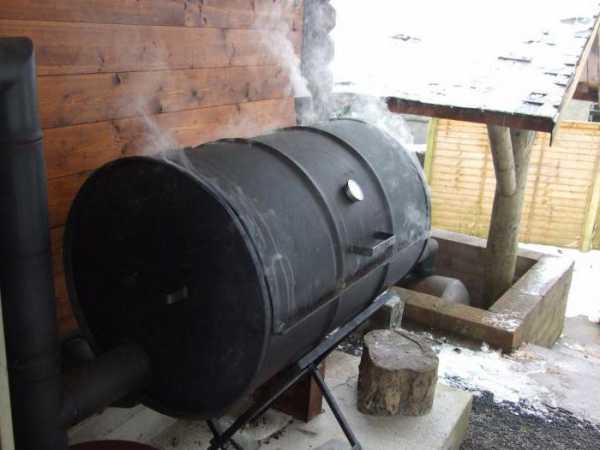

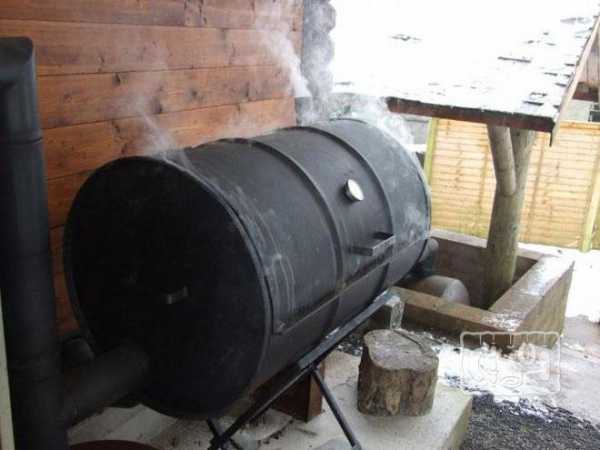

Коптильня из бочки ёмкостью 200 литров

Оптимальным вариантом является изготовление коптильной камеры из двухсотлитровой бочки. Коптилка из бочки такого размера имеет большую производительность и в ней проще поддерживать необходимую температуру в режиме горячего копчения.

Форма коптильни из большой железной бочки позволяет расположить в ней крюки для колбасы или рыбы в несколько рядов.

Кроме достоинств, у такого устройства есть недостатки. При работе из него выделяется дым, поэтому аппарат нельзя использовать в закрытом помещении, например, на кухне. Для этого необходима коптильня из нержавейки с гидрозатвором.

Схема коптильни из бочки с ёмкостью 200 литров

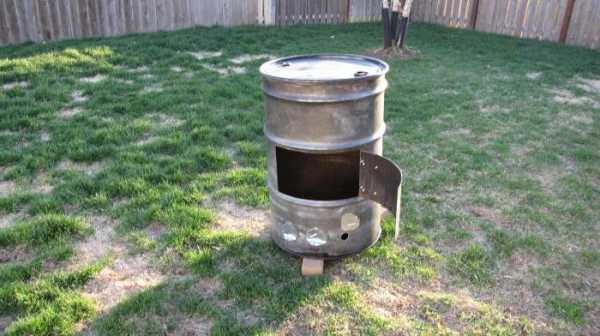

Коптильня из маленькой бочки

Не всегда есть возможность сделать коптильню из бочки ёмкостью 200 литров. В этом случае приходится использовать бочки 50, 60 и даже 20 литров. Конструкция этих коптилен не отличается от аппаратов бОльших размеров, за исключением количества решёток с продуктами и производительности.

Альтернативой коптилки из бочки является похожая по конструкции коптильня горячего копчения из газового баллона своими руками.

Как сделать коптильню горячего копчения в домашних условиях из бочки

Самое распространённое приспособление — для горячего копчения. Такое устройство проще в изготовлении, а процесс обработки продолжается 0,5-2часа.

Перед началом изготовления самодельная коптильня горячего копчения своими руками нуждается в подготовке. Бочку из под масла достаточно отмыть раствором соды или средством для мытья посуды, ёмкости из-под других жидкостей необходимо выжечь газовой горелкой.

Простая коптильня горячего копчения

Проще всего сделать устройство для обработки горячим дымом. Для этого в стенках металлической бочки сверлятся отверстия, в которые вставляются стальные прутья, при помощи которых крепятся решётки с продуктами и поддон для жира. Нижние прутья устанавливаются на высоте 5см от дна для установки поддона, следующие для решёток, через каждые 15-20см. Опилки насыпаются на дно бочки.

Собранная домашняя коптилка накрывается крышкой и ставится на подставку из кирпичей, между которыми разводится небольшой костёр. Огонь нагревает дно с опилками и они выделяют дым, необходимый для копчения.

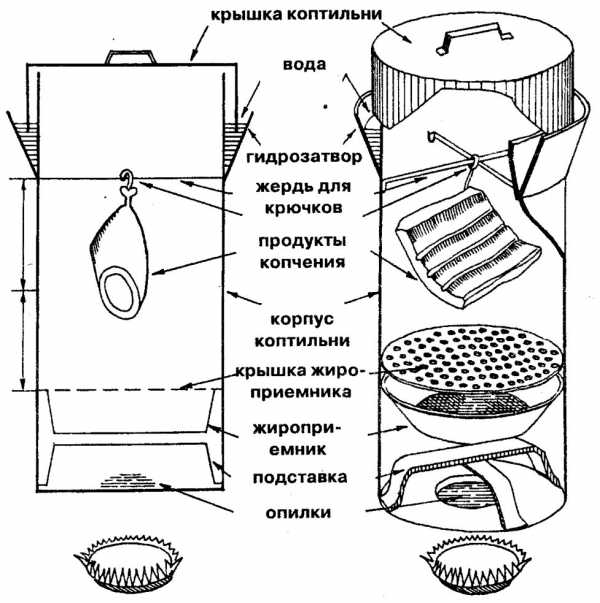

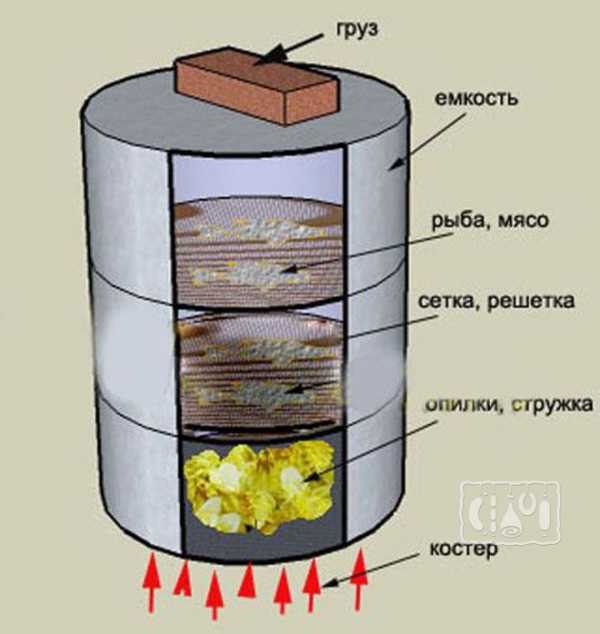

Схема коптильни горячего копчения из металлической бочки

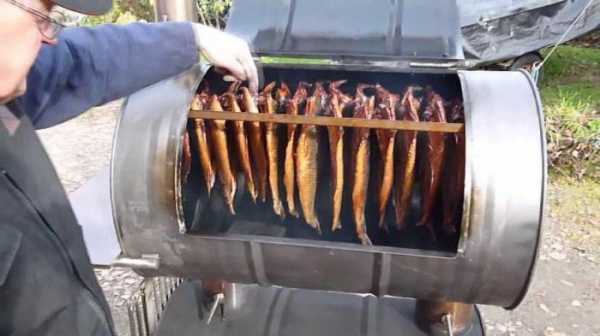

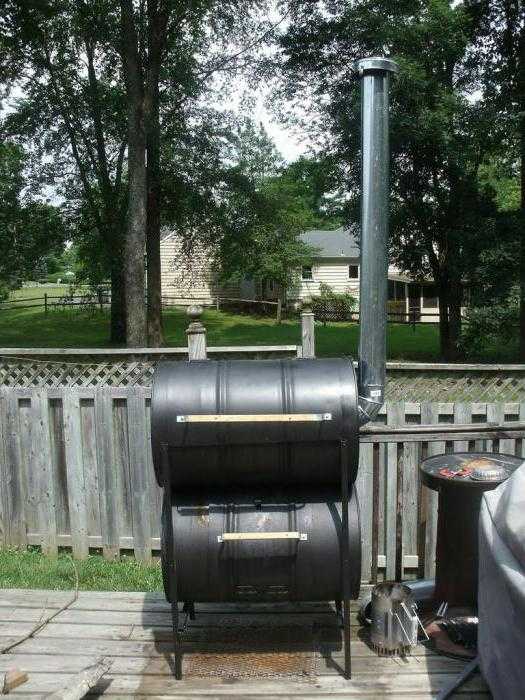

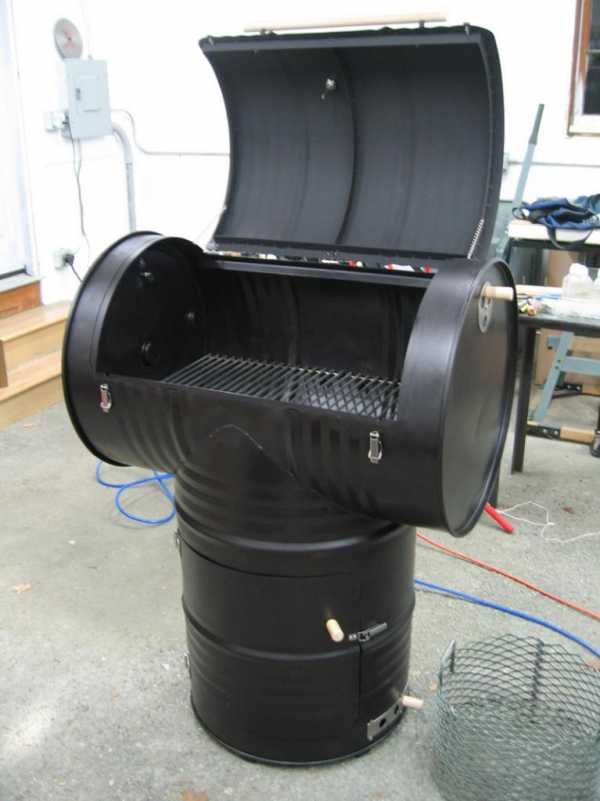

Коптильня из двух бочек

Из двух бочек получается устройство со встроенной топкой. По форме этот аппарат похож на букву «Т». Чертежи и размеры этого аппарата зависят от размеров используемых бочек. Аналогом такого аппарата является мангал с коптильней из кирпича.

Ёмкость больших размеров используется в качестве коптильной камеры и устанавливается горизонтально:

1. Вырезать боковую стенку по всей длине и 1/3 окружности.
2. Закрепить вырезанную часть на петлях в качестве крышки.
3. На расстоянии 1/3 и 1/2 диаметра от дна коптильной камеры просверлить отверстия Ø10мм для стальных прутьев Ø8мм.
4. Изготовить поддон и решётки, которые будут устанавливаться на прутья.

Бочка меньшего размера устанавливается вертикально. Это топка для аппарата:

1. Удаляется верхняя крышка.
2. Верхняя часть обрезается так, чтобы без зазоров соединяться с коптильной камерой.
3. Вырезаются две дверцы — бОльшего размера вверху, для загрузки дров, меньшая над дном, для поддувала и очистки печки от золы.
4. Дверцы закрепляются на петлях.
5. Внутри бочки между дверями закрепляется колосниковая решётка из металла толщиной не менее 5мм.
6. Сзади вверху прорезается отверстие Ø100мм для дымохода.

После изготовления отдельных частей они собираются вместе и к печке присоединяется дымоход.

Принцип работы такой коптильни аналогичен другим аппаратам горячего копчения:

1. На дно (нижнюю боковую стенку) верхней бочки насыпаются опилки.
2. На стальные прутья устанавливаются поддон для жира и решётка с продуктами.
3. В печке разводится огонь.
4. Опилки нагреваются и выделяют дым.

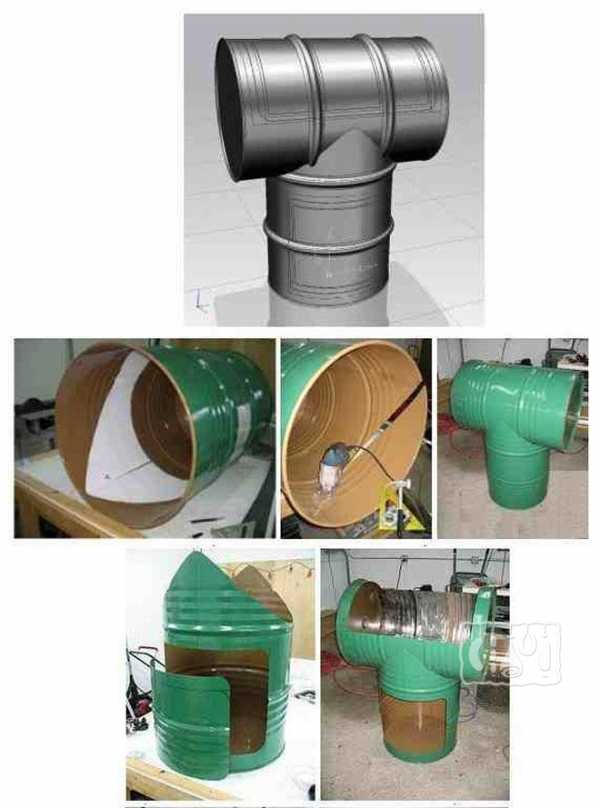

Сборка коптильни из двух бочек

Универсальное устройство для холодного и горячего копчения

Самодельная коптильня из бочки может использоваться для всех видов копчения:

• В холодном режиме к ёмкости подключается труба с дымогенератором. Она подключается через отверстие в нижней части боковой стенки.
• В горячем режиме дымоходное отверстие закрывается деревянной или металлической пробкой и она устанавливается на подставку из кирпичей. Между кирпичами разводится костёр.

Схема универсальной коптильни для горячего и холодного копчения

Электрическая коптильня

Если установить на дно бочки электроплитку, то получается электрическая коптилка. В этом случае на плитку устанавливается старая чугунная сковородка с опилками, а поддон для жира размещается на 5см выше сковороды.

Провод от электроплитки выводится наружу через специальное отверстие внизу стенки коптильной камеры. При установке в верхней части коптильни термодатчика он поддерживает постоянную температуру обработки и электрокоптильня становится автоматической.

Для использования электрокоптильни в закрытом помещении необходимо оснастить бочку гидрозатвором. Коптилка с гидрозатвором и дымоотводящей трубкой отличается пониженным дымовыделением.

Схема электрической коптильни из металлической бочки

Как сделать из бочки коптильню холодного копчения

Из такой ёмкости получается не только коптилка горячего, но и холодного копчения.

В этих аппаратах обработка продуктов производится при температуре 20-40°С, поэтому дым вырабатывается не в бочке, а рядом с ней и поступает внутрь по дымоходу. Его длина зависит от конструкции дымогенератора.

Для повышения качества дыма и готовых изделий дымоход может оснащаться охладителем, фильтром, конденсатосборником и другими аксессуарами, поэтому такие устройства имеют более сложную конструкцию, чем предназначенные для обработки продуктов горячим дымом.

Аналогом этого аппарата является коптильня холодного копчения из холодильника.

Коптильня из бочки без дна

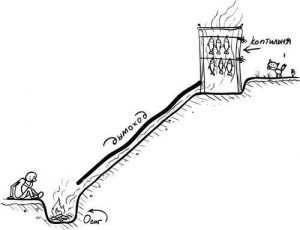

Эти коптильни располагаются на склоне холма или оврага, коптильный дым вырабатывается при сгорании дров в яме или небольшом очаге, располагающемся в нижней части дымохода:

1. На склоне холма выкопать канаву длиной 5-10 метров сечением 15х15 см.
2. В нижней части канавы выкопать яму 50х50х50см.
3. Накрыть дымоход досками, шифером или листами металла, оставив ненакрытым верхний конец канавы на длину 20см.
4. Из брусков изготовить решётки и закрепить их на 4 вертикальных рейках.
5. Установить рейки с решётками над ненакрытым концом канавы.
6. Разместить мясо или рыбу на решётках.
7. Накрыть стойку с продуктами бочкой без дна.
8. Развести в очаге небольшой огонь.

Топить печку нужно только дровами лиственных пород деревьев.

Коптильный аппарат из металлической бочки без дна

Коптильня из бочки и трубы

Аналогичную конструкцию можно сделать во дворе частного дома:

1. Огонь разводится в небольшой кирпичной или стальной печке.
2. Дым в бочку поступает по трубе Ø100-150 мм длиной 3-5метров.
3. Дымоход присоединяется к бочке через отверстие в стенке на высоте 10см от дна.

Для обеспечения тяги бочка устанавливается на подставке так, чтобы дно было выше печки.

Коптилка холодного копчения из бочки

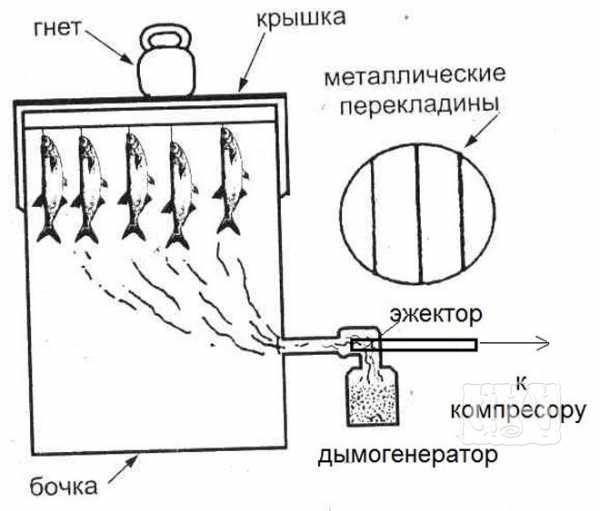

Копчение с дымогенератором и вентилятором

При недостатке места и для экономии опилок для выработки дыма рядом с бочкой располагается дымогенератор. В этих устройствах дым выделяется при тлении опилок. Для улучшения тяги и повышения дымообразования в верхней части генератора устанавливается эжектор, к которому подключается компрессор.

Коптильня холодного копчения своими руками с дымогенератором обрабатывает продукты дольше, чем коптилка горячего копчения, но закуски получаются более высокого качества.

Для равномерного поступления дыма к продуктам дымоход подключается к нижней части коптильной камеры.

Для работы коптилки нет необходимости использовать мощный компрессор. Допускается использовать компьютерный кулер или аналогичный вытяжной или нагнетающий вентилятор:

1. В дне пластиковой бутылки вырезается отверстие, диаметром, соответствующим лопастям кулера.
2. Скотчем вентилятор максимально герметично приматывается к отверстию.
3. В крышке сверлится отверстие, соответствующие ПВХ трубке для подачи воздуха к эжектору.
4. Крышка накручивается на бутылку и в неё вставляется трубка.
5. Место входа шланга в крышку обматывается клейкой лентой.

Для регулировки потока воздуха вентилятор подключается через диммер или его входное отверстие прикрывается куском плотной бумаги.

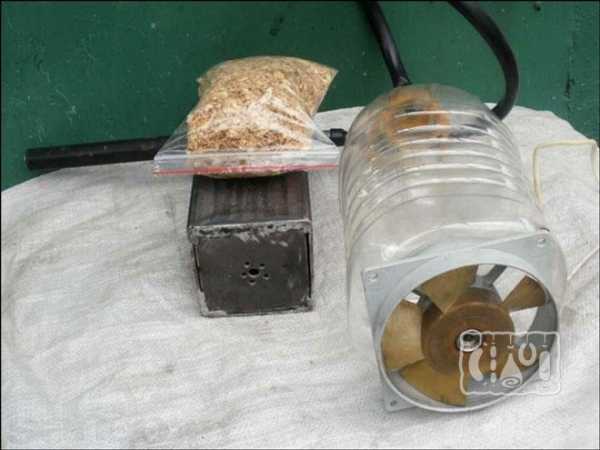

Изготовление вентилятора в домашних условиях

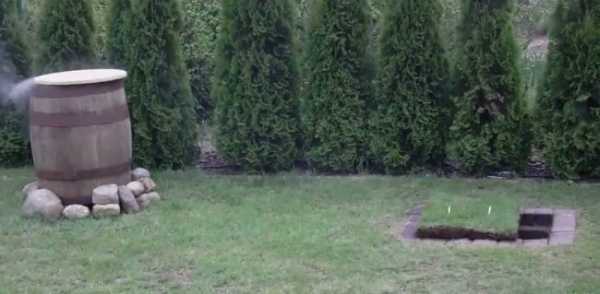

Коптильня из деревянной бочки

Для холодного копчения допускается использовать не только стальную бочку или из нержавейки, но и деревянную. Решётки также допускается изготовить из деревянных брусков и реек.

Есть два вида деревянных бочек:

• Из отдельных клёпок. Решётки устанавливаются на стальных прутьях аналогично металлической бочке.
• Из толстой фанеры. Решётки собираются на стойках в цельную конструкцию и опускаются в коптильню сверху, вместе с продуктами.

Есть два способа подачи дыма в деревянную бочку — через дымоход, выкопанный  в земле или при помощи дымогенератора через дымоходную трубу. Для герметичности места присоединения дымоходной трубы его обмазывают глиной или тестом из муки и воды.

Чертеж коптильни из деревянной бочки

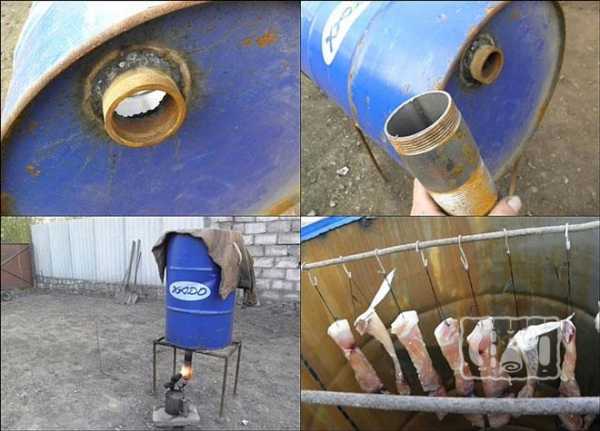

Коптилка с патроном и паяльной лампой

Для производства дыма можно использовать металлическую ёмкость небольшого размера со съёмной крышкой, желательно из толстого металла. Другое название этой ёмкости — «патрон». Он так называется из-за цилиндрической формы, как у ружейной гильзы и опилок внутри вместо пороха.

Патрон нагревается на костре или при помощи паяльной лампы. Для поступления дыма в бочку он соединяется с ней в нижней части трубой с резьбой 1/2-3/4″. Для лучшего охлаждения труба должна быть длиной не менее 1метра.

Бочка с патроном может использоваться в качестве коптилки горячего копчения. В этом случае опилки насыпаются на дно, а костёр разводится под бочкой.

Коптильный аппарат горячего копчения из металлической бочки с паяльной лампой и патроном

Знание того, как сделать коптилку из бочки позволит изготовить её самостоятельно и не покупать дорогое магазинное устройство.

moekopchenie.ru

Коптильня холодного копчения из бочки своими руками

Холодное домашнее копчение продуктов интересно тем, что результатом является удивительный, ни с чем не сравнимый вкус. Самодельная коптильня холодного копчения из бочки  может иметь несколько разновидностей, принципиально ничем не отличающихся между собой. Её основу составляет бочка, объём которой, как правило, 200 литров, разнятся лишь вариации её конструктивного применения. Самодельная конструкция коптильни из бочки станет украшением любого частного хозяйства. Она не слишком сложна в изготовлении и её вполне можно сделать своими руками. Самодельная коптильня холодного копчения из бочки может иметь следующие варианты конструкции:

Вариант №1

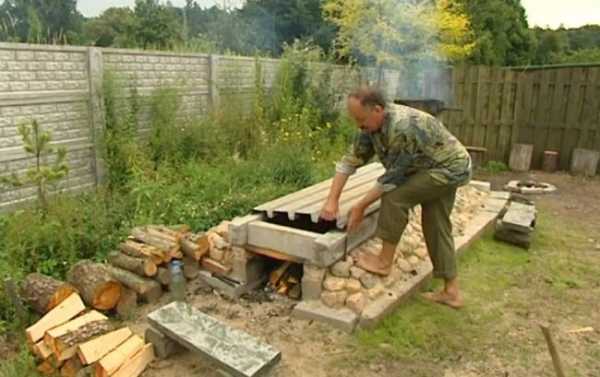

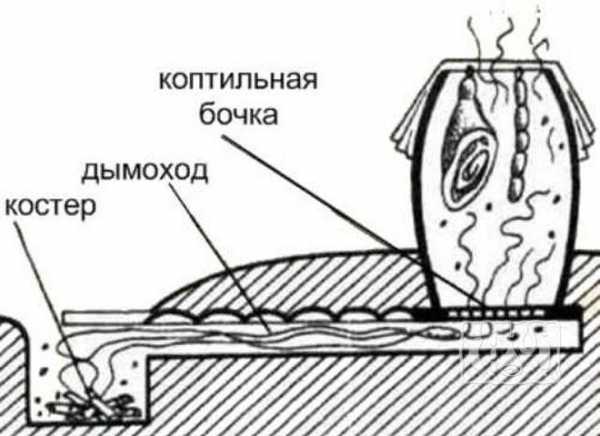

В этом случае неотъемлемым элементом конструкции коптильни холодного копчения является прорытая траншея, предназначенная для передачи дыма. На одном её конце располагается очаг, углублённый в землю примерно на 400 миллиметров, другой занимает бочка объёмом 200 литров, частично закопанная. Глубина траншеи должна быть не больше величины углубления для очага, в длину она не должна превышать двух метров.

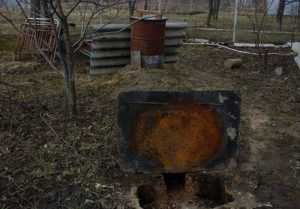

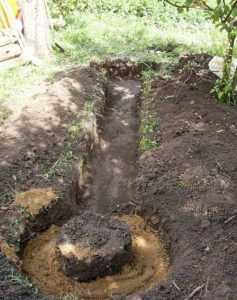

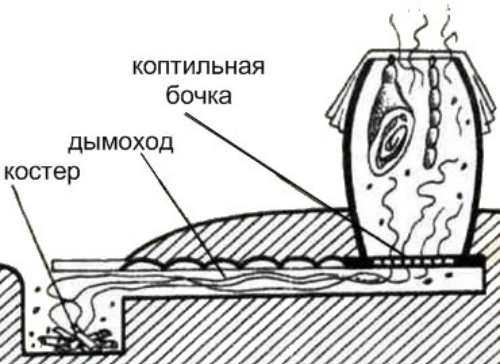

В этом случае траншея служит дымоходом

Дно бочки следует предварительно вырезать своими руками, а саму бочку закопать и обложить кирпичами для уменьшения потери тепла, дыма и исключения доступа воздуха. Очень важно, чтобы соединение бочки с траншеей было герметичным. Для обеспечения прохождения дыма траншея выкладывается кирпичом, после чего накрывается листом железа или шифера и присыпается.

Топку накрываем листом железа, чтобы щепки не разгорались

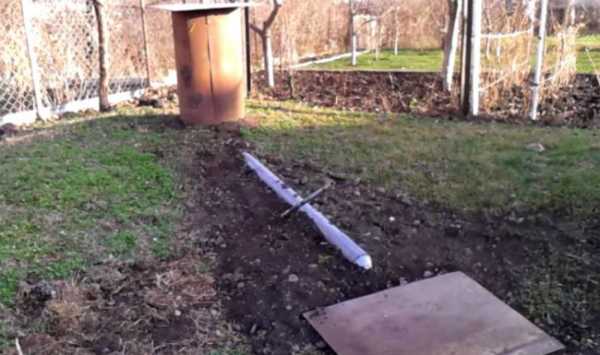

Также вместо  траншеи можно использовать трубу. Располагается коптильня холодного копчения из бочки таким образом, чтобы вокруг неё было достаточно свободного пространства, при этом лучше всего расположить её под навесом для увеличения времени её использования в дальнейшем. Сверху бочки помещаются стальные прутья для выкладывания продуктов. Прутья должны быть снабжены специальными крючками, на которые цепляются мясные туши или иные продукты, после чего верхняя часть бочки при начале процесса копчения прикрывается большим куском мешковины.

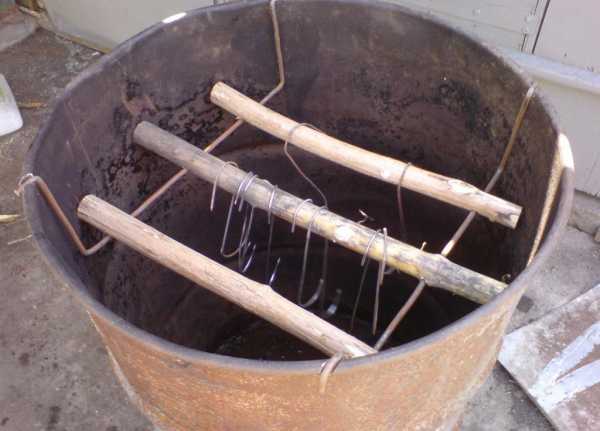

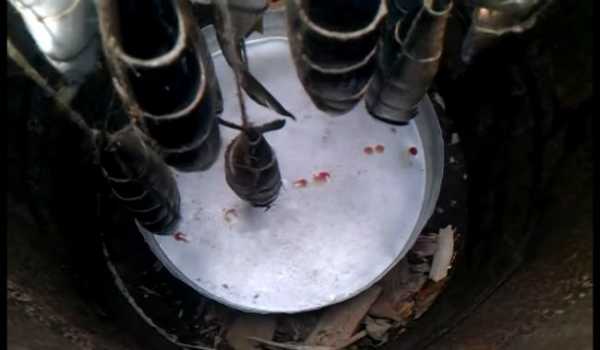

Для больших кусков мяса используются крючки, а малые можно разложить на решетке

В процессе копчения, дым, поступая из топки по дымоходу в бочку, окутывает продукты, при этом сохраняется его постоянная температура и он не улетучивается.

Вариант №2

Более предпочтительный вариант расположения коптильни, предусматривающий обеспечение хорошей тяги горячего воздуха вверх за счёт естественного уклона. Отличие этого способа копчения в том, что конструкция предполагает наличие вырытой штольни-дымохода, предназначенной для подачи дыма от очага, до расположенной на некотором возвышении бочки. Выполненная своими руками коптильня холодного копчения из бочки состоит из следующих элементов конструкции:

• дымохода длиной не более двух метром и глубиной около полуметра, ведущего от очага, расположенного в углублении, до бочки;
• топочной камеры очага, в которой производится растопка;
• топлива, применяемого при растопке и располагаемого в очаге;
• кирпичной кладки, которой выкладываются стенки дымохода и его дно;
• бочки с вырезанным дном, расположенной в верхней части конструкции;
• покрывала из мешковины, предназначенного для накрытия бочки сверху во время копчения;
• металлической решётки, расположенной в нижней части бочки, чуть выше вырезанного дна;
• металлических решёток, на которых располагаются продукты холодного копчения;
• топочной дверцы, накрывающей очаг и предназначенной для регулирования притока воздуха к огню,
• интенсивность процесса горения и контроля количества выходящего дыма.

Интенсивность процесса горения и контроля количества выходящего дыма

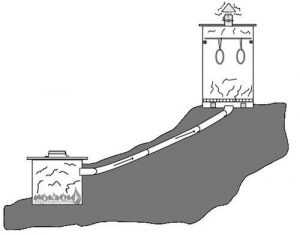

Этот способ хорош в том случае, когда рельеф местности, в которой расположено домашнее хозяйство, предусматривает возможность использование естественного перепада высот. Тогда реально своими руками прорыть штольню и, расположив на возвышенности бочку, сделать выведение дымохода к очагу. Также своими руками из имеющихся в хозяйстве материалов следует сделать решётку, на которую выкладываются продукты для проведения холодного копчения. Для этого подойдут прутья ивы, сплетенные в форму требуемого размера. Ячейки решётки закрепляются при помощи крепкой проволоки. Она может быть и тонкой, из неё выполняется решётка, а внешний обод делается из проволоки более толстого диаметра. Её следует обмотать вокруг бочки в целях выяснения точного размера решётки, слегка зажать и обод будет закреплён.

Можно использовать одну решётку, можно установить несколько на определённом уровне друг от друга. Рекомендуется расположить решётки с интервалом 150 миллиметров. Для закрепления решёток следует сделать петли и приварить их к стенкам бочки. Можно применить саморезы, вкрутив их в стенки.

Дверцу топки можно сделать из дерева лиственных пород. Слишком тяжёлой её делать не следует, кроме того, она должна быть сплошной, во избежание просачивания дыма.

В том случае, когда отсутствует возможность использования естественного уклона рельефа местности для обеспечения хорошей тяги дыма, его можно создать своими руками. Для этого надо поместить бочку на подставку либо искусственное сооружение, при этом дно у бочки отрезать не следует. В роли дымохода должна выступать труба, соединяющая камеру копчения и топку. Труба должна быть герметично заведена в бочку.

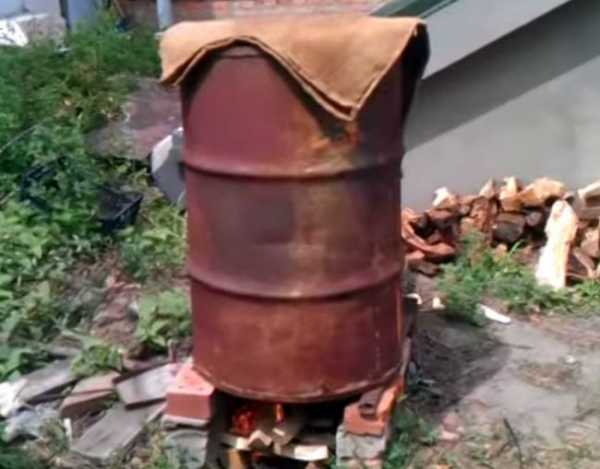

Для лучшей тяги бочку размещаем на подставке

Вариант №3

Продукты холодного копчения готовятся дольше, чем при копчении горячем, ввиду более низкой температуры дыма. Для её обеспечения кроме коптильной бочки можно использовать ещё одну, которая будет служить фильтром. Литровый объём бочек должен быть одинаковым (200), их следует поставить друг на друга и сварить между собой. Это надо сделать для того, чтобы увеличить объём камеры и расстояние между продуктами и источником огня, что обеспечит остывание проходящего через фильтр дыма. В месте соединения бочек следует поместить намоченную серпянку в качестве фильтра, при этом с неё не должно течь. Также подойдёт редкая мешковина, применяемая для очистки дыма от сажи. Бочка с продуктами устанавливается сверху. На дне нижней бочки помещаются опилки, поджигаются (можно присыпать их свежей травой для понижения температуры). Образующийся дым, проходя через мешковину, остывает и поступает к продуктам. Прерывать процесс не следует, поскольку крайне трудно впоследствии будет восстановить подходящий режим тления опилок и невозможно точно определить количество времени, необходимого для того, чтобы качественно приготовить продукты.

Продукты холодного копчения готовятся дольше

Самодельная коптильня холодного копчения из бочки требует поддержания специальных условий работы, необходимых для достижения желаемого результата. Следует провести настройку силы тления опилок в очаге, определяющую температуру дыма в бочке, его концентрацию и равномерность распределения. Приготовленную своими руками коптильню надо оберегать от ситуации, при которой тление опилок становится полноценным пламенем, для чего необходимо постоянно следить за состоянием очага. Обязательно следует предварительно продумать место расположения градусника, замеряющего температуру внутренней среды коптильни во время процесса холодного копчения. Требуется примерно 100 граммов опилок для одной их закладки. Например, при копчении окороков, хранящихся на протяжении короткого времени, необходимо поддержание температуры 60 градусов. Длительность процесса копчения при этом составит 12 часов. Оставшиеся части туши следует коптить в подобном режиме 2-3 раза, времени при этом можно тратить меньше. Как и при жарке своими руками шашлыка в работе коптильной можно использовать дрова и опилки деревьев следующих пород: берёза, дуб, все фруктовые породы деревьев, а также ясень. Не следует применять дрова и опилки хвойных деревьев, ввиду того, что при горении они выделяют горький дым с сильным запахом смолы. Результатом станет горький вкус продукта, при этом коптильню впоследствии необходимо будет очищать и приводить в порядок. Для получения в очаге тлеющих углей, а не пламени следует его дно выкладывать дровами, засыпать сверху мелкие опилки и поджечь.

Загрузка…

prokopchenie.com

Простая коптильня из бочки | Коптим.нет

Коптильню из бочки сделать своими руками довольно просто. Существует десятки, а то и сотни примеров. Внимательно присмотревшись к каждому, можно соорудить что-то свое, уникальное, то, что подходит именно вам, как по исполнению, так и по финансовым возможностям. Самое простое решение — это 200 литровая бочка, которую можно найти у друга в гараже. Также прекрасный вариант — это старая деревянная бочка объемом от 100 литров, она лучше держит тепло, что предпочтительней, если вы  планируете пользоваться  коптильней круглый год.

Первый и очень важный этап — это подготовка: если на стенках емкости есть остатки краски или старого содержимого, обязательно нужно будет прокалить ее паяльной лампой. В металлической бочке можно просто внутри разжечь костер. На этом подготовка заканчивается  и начинается творческая работа по созданию функциональной коптильни с минимальными затратами, используя как подручные материалы, так и особенности ландшафта.

Выбор места

Строительство коптильни нужно начинать с выбора правильного места. Важно, чтобы при копчении дым не мешал соседям. Место строительства было сухое и вдали от легковоспламеняющихся предметов и строений.

Самая простая коптильня из бочки

Как видно на фото: для того чтобы у вас на столе была скумбрия собственноручного горячего копчения, нужен минимум: бочка, два кирпича и мешок. На дно бочки насыпаются щепа или опилки, сверху поддон для сбора жира, для этой цели можно использовать любую подходящую емкость — металлический тазик, старую сковородку и т.д. На  деревянные реечки подвешиваются продукты, после чего бочка накрывается мешком или подходящей крышкой. Все, можно разжигать огонь под коптилкой и ждать ароматную рыбку.

Коптильня за час

Народный умелец утверждает, что создал это чудо за час, как он сам сказал:  «Я её слепил из того, что было!». В качестве дымового канала используется старый водосток, который установлен с небольшим уклоном для тяги. В качестве импровизированной топки выкопан приямок в грунте, а вот интенсивность горения топлива регулируется с помощью листа металла.

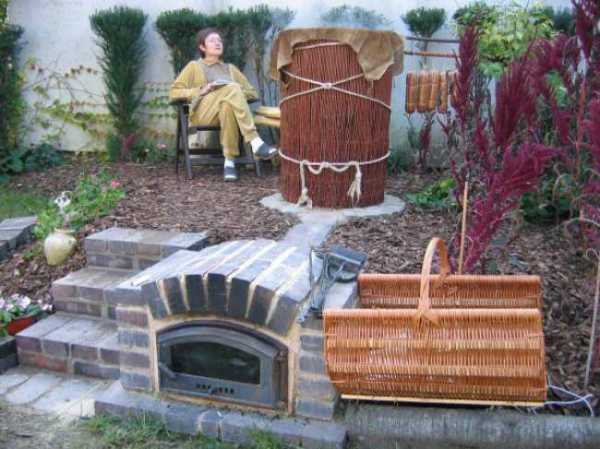

Коптильня-сушилка от пана Евгения

В Польше, так как и у нас, очень популярно копчение продуктов в домашних условиях. Интересную коптильню построил у себя на участке пан Евгений. Ее особенность в конструкции дымового канала, который во время копчения используется как сушилка для фруктов и грибов. Как видно на фото: трехметровый дымовой канал сложен из бетонных блоков в два ряда, между ними лист метала, на который уложен щебень и сетка для фруктов. Таким образом, небольшая доработка позволяет коптить ребрышки и одновременно делать заготовку на зиму — грибы и сушку для вкуснейшего узвара. Пан Евгений говорит, что после работы коптильни камни в сушилке теплые до самого утра.

Коптильня с деревянной бочки

Данная коптильня, несмотря на простоту изготовления, является функциональным  украшением сада. Для человека, который строил ее, внешний вид имел не последнее значение, и надо отдать должное, у него это хорошо получилось. Дымовой канал и топка спрятаны в грунт. В не рабочем состоянии топка, закрывается крышкой, на которой растет газонная травка, делая ее совершенно незаметной. А отдельно стоящая бочка, декорированная камнем, прекрасно вписывается в ландшафт сада.

koptim.net

Коптильня своими руками из бочки — дачный ответ

Сделанная своими руками коптильня имеет не столь презентабельный вид, однако со своими функциями справляется отлично, к тому же, подобное изобретение обходится минимальными затратами.

Холоднокопченые продукты любят многие любители вкусной пищи, но вот цена на магазинную продукцию холодного копчения довольно высокая. Минус и в том, что «копчености» в магазине могут быть не копчеными, а обработанными каким-то веществом, к примеру «жидким дымом», который дает вкус, но не качество.

А вот закопченные своими руками в домашних условиях продукты отличаются изысканным вкусом и ароматом. Естественно, для приготовления такой вкуснятины можно использовать коптильню «Дачник», работающую от электрической сети. Однако, при перебоях в подаче электропитания, можно пустить «насмарку» всю работу.

Так что лучше своими руками для этих целей сделать коптильню. Ее сооружение не потребует денежных затрат. Здесь понадобятся лишь диски для шлифовальной машинки и время для работы.

Стационарная коптильня из бочки для холодного копчения

Изготавливаем коптильню собственноручно

Основной материал для сооружения коптильни своими руками — металлическая бочка, размеры которой имеют такие параметры: 70 см — диаметр, 130 см — высота. Это может быть также резервуар для полива вместимостью 200 литров, у которого проржавело дно.

Изготавливаем коптильню собственноручно

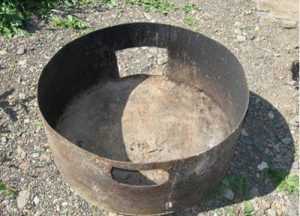

После того, как нужная емкость в 200 литров найдена, ее разрезают на две половины шлифовальной машиной. Разрез 200-литровой бочки производится по горизонтали. Тогда верхняя часть, высота которой должна составлять около 1м, будет служить камерой для копчения, а та, что снизу — топкой.

Верхняя часть — камера коптильни, нижняя — топка

Для того, чтобы дым быстро остывал, у коптильни холодного копчения дымоход должен быть как можно длиннее. Самая минимальная длина дымохода от топки до камеры с продуктами для копчения должна составлять 2-2,5м. Это могут быть даже трубы, используемые при строительстве заборов, длина которых — 2,5 метра. Однако, если диаметр трубы меньше 10 см, лучше ставить две параллельные трубы. Некоторые мастера рекомендуют сделать своими руками дымоход длиной от 5 до 7 метров.

Дымоход должен быть как можно длиннее

Разумеется, коптильная камера, изготовленная своими руками, должна быть расположена выше топки. Поэтому для установки коптильни рекомендуется поискать на участке подходящий рельеф. Топку лучше всего расположить на участке, засыпанном щебнем, в месте, где она никому не будет путаться под ногами. Дымоходные трубы следовало бы закопать. Камера для копчения тоже устанавливается на щебеночный слой, и также, как и дымопроводы, засыпается землей. В отопительной части сверху одной стороны прорезают отверстие для дымоходных труб, а снаружи другой стороны делают прорезь в виде прямоугольника для закладки топливных материалов.

В отопительной части сверху одной стороны прорезают отверстие для дымоходных труб

Самодельная топка не делается наспех. Дело в том, что при ее обустройстве нужно позаботиться о дренаже и герметичности камеры сверху. Это убережет топку от залива дождевой водой во время внезапного ливня. Если все сделать правильно, в результате не придется вычерпывать из топки воду и производить просушку.

Сначала делают ямку под топку с засором в 30см со всех сторон. Под дно, в котором ломиком делают несколько отверстий, насыпают щебенку. Только после этого топку можно устанавливать. Просветы между ней и дымопроводом на входах заделывают обычной глиной. Вокруг топки для холодного копчения желательно тоже сделать глиняный бортик и увлажнить его. На края центральной части топки  ставят уголок с полкой 40 мм.

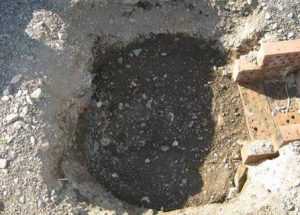

Сначала делают ямку под топку

Закрывают топку сверху предварительно вырезанным оцинкованным листом нужных размеров. Поверх него укладывают решетку, которую следует сварить из металлических прутков. Подобную решетку можно поискать и среди металлолома, а не заниматься ее изготовлением специально.

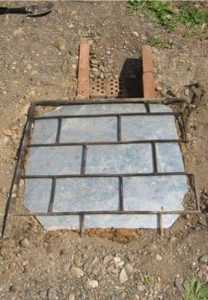

Топку накрываем плоским листом. Решетка кладется поверх

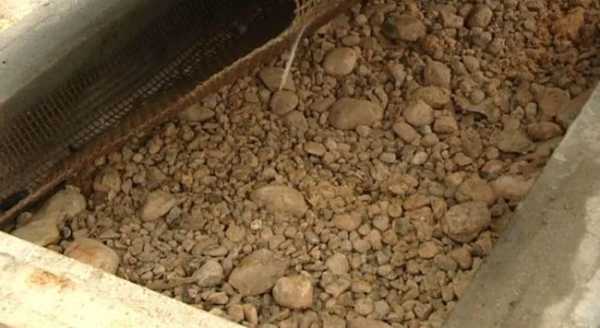

Решеточку засыпают песком, а сверху укладывают профильный лист. Его засыпают щебенкой на уровне площадки.

Решеточку засыпают песком

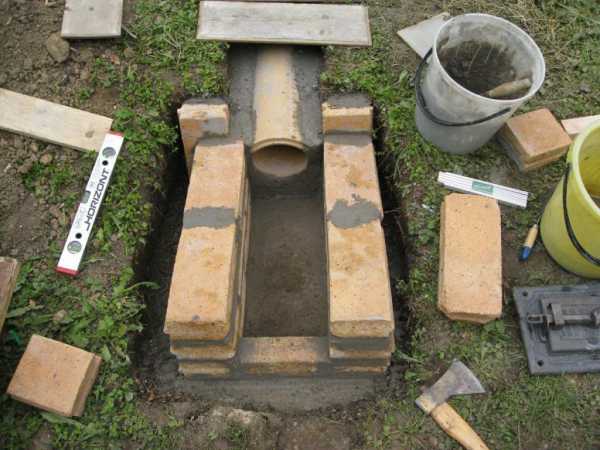

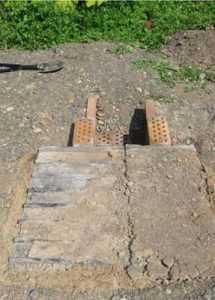

Доступ к топке можно выложить из кирпичин. Упростить работу при возведении доступа к топке можно, прихватив кирпичи обычными электродами, которые с обеих сторон нужно загнуть. Тогда не придется делать цементную смесь для укладки, а кирпичи будут удерживаться электродными крюками довольно прочно.

Доступ к топке можно выложить из кирпичин

Проход воздуха в топочную камеру регулируется обычной заслонкой из оцинкованного листа.

Таким образом самодельная коптильня холодного копчения сооружается без каких-либо денежных вложений. Сделать ее и ввести в эксплуатацию может практически каждый желающий.

Пробный запуск

Когда самодельная коптильня из бочки готова к использованию, можно приступать к первым экспериментам. Для холодного копчения можно взять скумбрию и немного горбуши для разнообразия.

Чистим рыбу обычным способом: внутренности выбираем, головы отрезаем, после тушку промываем и промокаем сухим полотенцем. Отдельно готовим сухую засолку. Для этого на каждую тушку берем 2-3 столовые ложки соли, в которую добавляем 1,5 чайных ложки сахара и немного молотого черного перца. На соли нельзя экономить, ведь за 24 часа рыба не впитает ее больше, чем нужно. По своему вкусу можно для сухого засола использовать любимые специи, однако следует учесть, что скумбрия холодного копчения имеет и так сильный приятный аромат.

Иные виды рыбы, в частности, горбуша или кета, готовят к копчению таким же способов. Время сухого посола, если рыбина большая, увеличивают.

Традиционно засоленная рыба сутки выстаивается. Тогда ее промывают и населяют на крючки (их можно сделать из электродов) для просушки. Перед укладкой тушек в коптильную камеру в каждую из них вставляют распорки из дерева.

Пробный запуск

В тот момент, когда рыба немного подсыхает, можно разводить огонь в отопительной части коптильни и ждать образования угля.

Заранее приготовленными опилками покрываем угольки, и помещаем рыбу в верхнюю часть коптильни. Вывешивают ее на металлические съемные уголки, чтобы при потребности их можно снять или переставить.

Проверенный старый метод холодного копчения в сооруженной своими руками коптильне предусматривает прикрытие продуктов для копчения рогожей. Однако, как материал для укрывания может использоваться «агрил», который позволит регулировать интенсивность дыма в камере. Коптить продукцию лучше всего в тихую погоду. Для спасения копченостей от случайного дождя можно изготовить съемную ондулиновую крышу.

Технология копчений очень проста, много информации об этом процессе можно найти в интернете. Основное, о чем нужно помнить — для качественной холоднокопченой продукции требуется устойчивость дыма и почти полное отсутствие огня. Еще один практический совет: применять нужно лишь сухую стружку лиственных деревьев, хвойные опилки для этого не подходят.

Различные источники рекомендуют разные сроки копчения рыбы. Однако скумбрию лучше всего коптить в течение суток. Получается она очень вкусной и ароматной.

Обустроенная своими руками коптильня из бочки предусматривает также копчение свиного сала и окорочков.

Главное, что хочется подчеркнуть, агрегат холодного копчения — очень привередлив к температуре воздуха. Самой подходящей для холодного копчения считается температура, которая не превышает +25 градусов.

Загрузка…

prokopchenie.com

чертежи, материалы, инструменты, советы и рекомендации по изготовлению

Самостоятельно изготовить коптильню из бочки сможет любой желающий, для этого достаточно минимального набора инструментов. Но давайте сначала разберем более подробно все нюансы, которые необходимо учитывать.

Конечно, можно долго спорить о том, полезна или вредна копченая пища. Но ведь эти деликатесы очень вкусные, поэтому многие предпочитают обходить подобный вопрос стороной. А если вы увлекаетесь рыбалкой или охотой, то коптильня окажется хорошим подспорьем. Причем сделать ее можно хоть из кирпича, хоть из металлической бочки. Вот о такой мы и поговорим в нашей статье.

Виды копчения

Прежде чем определиться с конструкцией, необходимо уяснить, чем отличается холодное копчение от горячего. В принципе, суть обоих процессов ясна из названия. При горячем копчении продукт обрабатывается достаточно быстро, качественно и безопасно. Это возможно благодаря горячему дыму, средняя температура которого составляет порядка 70 градусов. Максимальная может быть около 120. Время копчения составляет минимум два часа, а максимум – пару суток. Итог – продукт очень вкусный, ароматный и сочный. И его сразу же можно употребить в пищу. Такие коптильни своими руками сможет сделать каждый – нужно только наличие желания и материала.

В случае с холодным копчением процесс протекает намного дольше. В коптильне необходимо разместить ломтики подготовленного засоленного продукта. Обработка должна происходить не менее двух суток – в среднем около четырех. Если же закладываются большие куски, то они могут коптиться в течение недели. Температура дыма — примерно 40 градусов. Суть этого метода заключается в том, что вся влага из продукта испаряется довольно медленно, продукт насыщается ароматом и вкусом постепенно. В итоге вы получите блюдо с небольшим количеством жира и в меру высушенное.

Какой выбрать тип копчения?

Холодное копчение хорошо тем, что продукт, приготовленный по такой технологии, может храниться довольно длительное время. Обратите внимание на то, что коптильни отличаются, по сути, только температурой обработки. И, конечно же, в итоге получается совершенно иной продукт. Самостоятельно можно буквально из подручных материалов изготовить коптильню для горячей обработки.

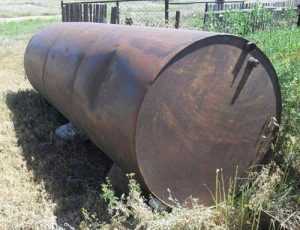

Если количество продукта небольшое, можно использовать одну бочку. В случае когда коптить нужно в больших объемах, то лучше соорудить коптильню из двух одинаковых бочек. Функцию горячей или холодной обработки будет выполнять готовое изделие – решайте сами. Все зависит от ваших личных предпочтений. Конечно, рыба горячего копчения смотрится аппетитнее.

Подготовительный этап

Сначала нужно подготовить все инструменты и материалы. Преимуществом таких конструкций является то, что для этого потребуется многое, что можно найти у любого хозяина.

Вот примерный перечень нашего арсенала:

1. Бочка из металла – объем должен быть порядка 200 литров.
2. Несколько прутков арматуры, из которых изготавливается решетка. Можно приобрести даже готовую.
3. Уголок из металла для изготовления ножек под бочку.
4. Петли для крышки коптильни.
5. Отрезки трубы или фитинги.
6. Различные болты и гайки.
7. Заклепки и пистолет.
8. Болгарка.
9. Щетка для чистки металла.
10. Ручка для установки на крышку.
11. Маркер, рулетка, линейка.
12. Шуруповерт, шлифмашинка, дрель.
13. Сварочный аппарат.

Лучше всего делать коптильню из бочки 200 литров – это наиболее подходящий объем. Можно готовить большое количество продукта одновременно. Предложенного набора инструментов хватит, чтобы самостоятельно изготовить коптильню из металлической бочки. Обратите внимание на то, что сварочный аппарат использовать не обязательно. Чего скрывать, не у всех он имеется в наличии.

Без сварочного аппарата

Если нет сварочного аппарата, то воспользуйтесь нашей инструкцией, которая поможет изготовить домашнюю коптильню из бочки. Смело выбирайте эту конструкцию – не прогадаете, ведь качество изделия получается очень высоким.

Что же необходимо знать и уметь? Сначала необходимо подготовить к работе бочку, без этого не обойтись. Все поверхности тщательно зачистить шлифовальной машинкой или болгаркой с насадкой. На металле не должно быть ржавчины и краски.

Не стоит пренебрегать правилами техники безопасности. При обработке мелкие частицы металла и краски будут с большой скоростью отлетать от бочки. Они могут нанести очень сильный вред дыхательным путям и глазам, поэтому все работы обязательно проводят в защитных очках или повязке, но лучше в респираторе. Взглянув на фото конструкции, можно понять, что необходимо получить в итоге.

Это, если можно так выразиться, ориентир – на него придется равняться в процессе изготовления коптильни. Вместо подставки, можно использовать конструкцию из металла. Что именно применять для изготовления – решаете сами. Можно сделать ее из металлических уголков или профильной трубы. Даже самую простую коптильню из бочки нужно устанавливать на опору – иначе она начнет ржаветь и вскоре придет в негодность.

Крышка для коптильни

Это важный атрибут, к изготовлению крышки нужно подойти со всей ответственностью. Для начала устанавливают бочку и намечают расположение крышки – определяют место, в котором нужно ее вырезать. Рекомендуется заранее нарисовать эскиз, на который впоследствии ориентироваться. После разметки аккуратно вырезать отверстие при помощи болгарки. Обратите внимание на то, что форма люка может быть любой – все зависит только от вашей фантазии. Можно даже разрезать бочку на две половины. Форма крышки на производительность, как понимаете, не повлияет никак.

Само собой, люк и отверстие под него будут совпадать по размерам – вырезали просто «лишнее». Но необходимо позаботиться о том, чтобы крышка не провалилась внутрь бочки. Для этого нужно использовать полосы из металла, планки, обод от другой аналогичной бочки. Фиксация пластин может осуществляться при помощи заклепок – такое соединение надежное и долговечное. И подобная коптильня из железной бочки прослужит много лет.

Петли и ручки для крышки

Убедившись в том, что крышка не проваливается внутрь и надежно стоит, можно приступать к установке петель. Какую модель выбрать – решать только вам, ограничений для этого нет. При желании можно даже декорировать их узорами. Главное, чтобы в конструкции петель не было пластиковых или резиновых элементов – они при нагреве расплавятся и в лучшем случае не позволят крышке открыться. А в худшем – небольшое количество попадет внутрь и «отравит» готовящийся продукт.

После установки петель (при помощи все тех же заклепок) необходимо установить ручку. Можно использовать любую готовую – от старых сервантов, холодильников, шкафов. Если таких нет, сделайте из подходящего по размерам отрезка рейки или арматуры. Фиксацию ручки можно производить как при помощи заклепок, так и болтами. В любом случае необходимо делать отверстия в коптильне из бочки. Чертежи агрегатов приведены в статье, рекомендуется ориентироваться на них.

Дымоход для коптильни

Теперь нужно сделать дымоход из любой подходящей по размеру трубы. Он устанавливается на дно бочки, с левой стороны от крышки. Необходимо хорошо зафиксировать его, чтобы обеспечить высокую степень герметичности соединения. Обратите внимание на то, как сделать коптильню из бочки без сварки и с ее помощью.

Конечно, она существенно облегчает работу. Но если нет нужного инструмента, нужно попытаться обойтись без него. Допускается использование асбеста в качестве прокладки или обработка глиняно-песчаным раствором. Но лучше всего все щели залепить холодной сваркой – стоит она относительно мало.

Позаботьтесь о том, чтобы люк не опрокидывался назад – сделайте фиксатор из цепи. Можно использовать металлические мебельные фиксаторы, чтобы крышку можно было открыть и установить в любом положении. После проделанной работы коптильня практически готова. Осталось совсем немного, а именно: открыть крышку и точно измерить все пространство внутри емкости. В нее нужно установить решетку – хоть самодельную, хоть покупную.

Завершение изготовления

Самостоятельно сделать решетку очень просто. Для этого в корпусе емкости просверливаются на равном расстоянии отверстия, в которые вставляются прутья арматуры или стальная проволока. Желательно отверстия после обработать сваркой. Учтите, что внутри бочки может остаться краска – ее обязательно необходимо удалять. Для этого следует заложить внутрь небольшое количество дров и развести огонь. Вся краска в итоге обгорит, остатки без труда можно удалить при помощи щетки по металлу.

После очистки всей поверхности нужно обезжирить металл, а затем нанести на него огнеупорную краску. Она защитит коптильню от воздействия огня, поэтому агрегат прослужит достаточно долго. И теперь остается сделать раму или подставку – не будет же коптильня стоять на голой земле? При желании можно возвести из огнеупорного кирпича подставку. Вот и все, потратив не более одного дня времени, вы получите прекрасную коптильню, в которой будете готовить различные вкусности. Теперь вы знаете, как сделать коптильню из бочки для горячей обработки продукта.

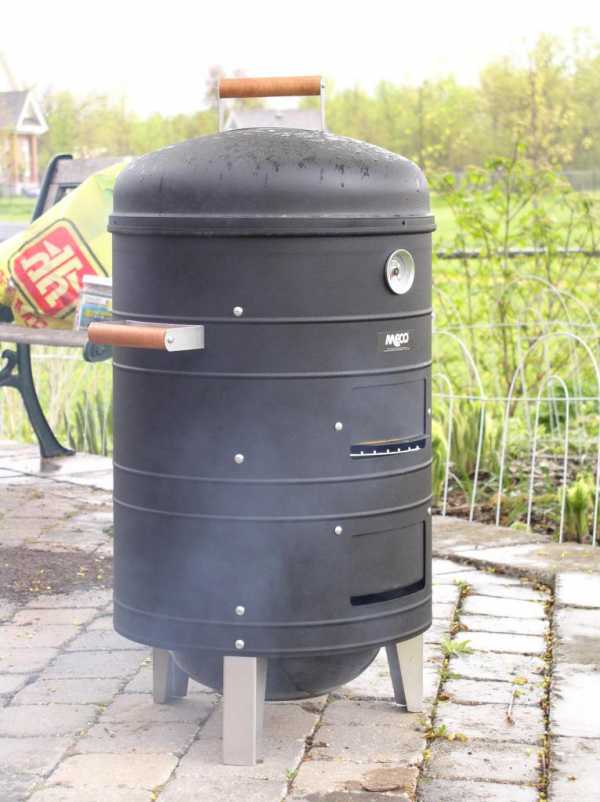

А если сделать коптильню вертикальной?

А теперь давайте рассмотрим конструкцию, которая будет стоять вертикально. В этом случае необходимо использовать хотя бы простейший сварочный инвертор. Если имеются базовые познания в сварном деле, можно существенно облегчить процесс изготовления из бочки агрегата для копчения. Вам нужно найти подходящую по размерам бочку – желательно, чтобы в ней ранее не хранились химические вещества. Лучше брать ту, в которой были продукты. Из нее проще всего сделать коптильню своими руками. Если крышка запаяна, то стоит отрезать верхушку при помощи болгарки. Выбрасывать ее не стоит, ведь из нее можно сделать поддон, который затем устанавливается в камеру копчения.

В предложенной конструкции топка будет располагаться в самой нижней части бочки. Поэтому придется сделать для нее дверцу, через которую будет загружаться топливо (в нашем случае это дрова). Ее размер должен быть примерно 20 х 30 см. Дверца крепится к бочке при помощи петель. Соединения все выполняются при помощи сварки или заклепок. Дно необходимо сделать из перфорированного металла – оно будет выполнять функцию поддувала. Также можно будет без труда удалять золу из топки. Как видите, самостоятельно сделать коптильню горячего копчения из бочки можно довольно просто, нужно только желание.

Процедура изготовления дымохода и остальных компонентов

После всех работ необходимо разделить высоту бочки на три равные части – не нужно использовать инструменты, достаточно глазомера. Примерно на высоте 1/3 от общей нужно зафиксировать дно. Для него используется толстый металл – не менее 4 мм. Затем следует вырезать проем для дымохода – он по диаметру должен совпадать с аналогичной характеристикой трубы. Не стоит делать его очень большим – это существенно увеличит тягу, жир из продуктов будет очень быстро выделяться.

Надежно зафиксируйте трубу, на верхнюю ее часть можно установить «зонтик». Он не позволит воде попадать внутрь топки при дожде. Теперь можно приступить к изготовлению основания – ножки можно сделать из любого материала. Делать топку внутри бочки необязательно. Изготовьте печь из кирпича, а сверху установите бочку. Крышку можно использовать в качестве поддона для сбора жира. Она должна располагаться на высоте около 20 см над дном.

Решетку можно изготовить из тонкой арматуры или стальной проволоки. Если вы планируете коптить рыбу, то нужно установить несколько прутков с крючками – к ним будет подвешиваться продукт. Крышка должна закрываться герметично, для этого используются материалы, которые не поддаются горению. Само собой, применять резину или пластик строжайше запрещено!

Простая конструкция для холодного копчения

Но не всех интересует горячее копчение – многие уверены, что оно вредит здоровью, а кто-то просто не любит такие продукты. Поэтому актуальной окажется коптильня холодного копчения. Из бочки ее также можно изготовить. Конструкций великое множество, но мы рассмотрим одну, так сказать, эталонную. Но если присмотреться к агрегату более внимательно, можно увидеть, что его можно использовать и для горячего копчения. Для реализации такого проекта вам необходимо найти бочку с прочным днищем.

В дне следует проделать отверстия при помощи дрели и сверла на 4–6 мм. Топку придется делать отдельно – хоть из кирпича, хоть из металла. Верхняя часть жаровни должна быть открыта. На нее устанавливается непосредственно бочка (коптильня). Такое расположение позволит обрабатывать продукты горячим дымом. А если немного переделать топку, сделать дымоход и подсоединить его к бочке, получится коптильня для холодной обработки.

Как видите, вариантов на самом деле очень много. Даже можно сделать коптильню из бочки и электроплитки. Спираль будет прогревать древесные опилки, которые начнут тлеть и выделять дым. В этом случае нет необходимости делать топку – ее функции выполняет электрическая спираль.

fb.ru

Коптильни из бочки своими руками :: SYL.ru

Коптильня из бочки может быть изготовлена самостоятельно. Для этого даже не придется подготавливать какие-то сложные специальные материалы и инструменты. Однако ознакомиться с технологией проведения работ все же стоит. В итоге вы сможете готовить домашние копчености, которые будут отличаться непревзойденным вкусом и экологичностью. Стоит отметить, что такая технология изготовления конструкции является наиболее простой среди всех остальных. Вам не придется тратиться на приобретение дополнительных комплектующих, да и времени на это уйдет совсем немного.

Особенности коптильни

Какой бы ни была коптильня, в ней должно быть две камеры. В одной из них будет сгорать топливо в виде специальной стружки или дров, в процессе чего будет образовываться большой объем дыма. Тогда как в другую камеру предстоит загружать заблаговременно засоленный сыр, мясо, рыбу или любые другие продукты. Отсеки можно разделить дымовой трубой, взамен этого их можно расположить один над другим. В первом случае удастся получить продукты холодного копчения, это обусловлено тем, что дым, продвигаясь по трубе, будет успевать терять свою первоначальную температуру. Второй случай предполагает возможность готовить продукты методом горячего копчения, так как процесс будет происходить при высоких температурах. Такие коптильни из бочки несколько отличаются. Конструкция для холодного копчения обладает выносной печью, которая изготавливается из листового металла или кирпича. Коптильная камера имеет в составе бочку, в которой зафиксированы крючки или специальная решетка, на которую укладываются продукты в один или несколько ярусов. Верхняя часть установки должна закрываться перфорированной крышкой, которую можно изготовить из древесины лиственных пород.

Дополнительные элементы

Довольно часто для этого используют джутовый мешок, такое приспособление не позволит дыму улетучиваться, однако водяные пары будут выходить. Используемые для такой разновидности коптильни дрова должны обладать высоким качеством, лучше всего использовать те, что изготовлены из древесины лиственных пород. Они не должны быть трухлявыми. Помимо прочего, необходимо выбрать сухие дрова. В качестве наиболее подходящего варианта выступает ольха, а также ветки плодовых деревьев. Если вы решили заняться изготовлением коптильни из бочки, то она может предполагать приготовление блюд горячим способом. При этом используется дым, который получается в процессе горения стружки и древесных опилок, которые укладываются на дно коптильного цеха. Внизу устраивается традиционная дровяная печь, которая располагается под коптильной камерой и обладает функцией отвода дыма. Продукты укладываются на решетку. По той причине, что в ходе горячего копчения из некоторых сортов мяса и рыбы выделяется жир, под решеткой нужно установить поддон, который оставляет зазор между стенками камеры для просачивания дыма.

Технология изготовления коптильни

Перед изготовлением коптильни из бочки нужно подготовить некоторые материалы и инструменты. Емкость должна обладать объемом в пределах от 100 до 200 литров. Понадобятся обрезки арматуры, диаметр которых должен быть равен 6-8 миллиметрам. Мастер должен позаботиться о наличии медной или стальной проволоки для решетки. Пригодится и железо для формирования коптильного цеха. Этот элемент должен обладать толщиной в пределах от 3 до 4 миллиметров. Для того чтобы изготовить ножки, следует использовать обрезки уголка. Топочная камера должна закрываться дверками, их можно приобрести в магазине соответствующих товаров. Дымоотвод можно изготовить из обрезка трубы, диаметр которой равен примерно 10 см. Обрабатывать материал можно будет болгаркой, тогда как отсоединить некоторые элементы позволит сварочный аппарат.

Рекомендация специалиста

Когда вами будут изготавливаться коптильни из бочки, необходимо избавить последнюю от остатков химикатов и всевозможных веществ, которые обладают сильным запахом. Если бочка оказалась загрязнена, ее рекомендуется промыть и обжечь с помощью паяльной лампы.

Особенности проведения работ

Если вами будет изготавливаться коптильня из бочки, 200 литров объема емкости будет вполне достаточно. Если она оказалась запаяна, с нее нужно срезать крышку, используя для этого болгарку или сварочный аппарат. Крышка впоследствии может быть использована для формирования поддона коптильного отсека. Отверстия для дверцы можно сформировать, используя те же инструменты, которые были упомянуты выше. В качестве приблизительных и наиболее оптимальных габаритов выступает предел в 20-30 см. Вырезанная часть может быть использована как раз для изготовления дверки, к ней нужно приварить петли, задвижку и ручку, только после элемент может быть установлен на топку. Когда изготавливается холодная коптильня из бочки, на следующем этапе в дне емкости нужно проделать несколько продольно ориентированных отверстий. Они станут выполнять функцию поддувала, а использовать их можно будет для удаления из топки золы. На высоте в 1/3 бочки нужно приварить дно коптильного отсека, используя для этого листовое железо. Для того чтобы исключить прогорание дна, а также обеспечить равномерное теплораспределение, необходимо сформировать элементы из стали, толщина которой равна 3 миллиметрам.

Нюансы проведения работ

Когда изготавливается коптильня горячего копчения из бочки, отверстия, предназначенные для дымовой трубы, должны обладать таким диаметром, который будет соответствовать трубе на противоположной стороне топочного отсека. Трубу следует загнуть и приварить к топке. Высота трубы должно быть незначительной, в противном случае тяга окажется слишком большой, это станет причиной того, что температура в коптильном отсеке будет излишне высокой. Все это приведет к тому, что из продуктов станут выделяться соки и жиры. Когда изготавливается коптильня из бочки своими руками, на следующем этапе необходимо прикрепить методом сварки к корпусу ножки, которые изготавливаются из уголка. Они позволят создать воздушный зазор, который станет располагаться между грунтом и топкой. Это обеспечит более интенсивное горение дров.

Альтернативные решения для топочной камеры

Допустимо не делать топочную камеру в корпусе конструкции. Некоторые мастера прибегают к решению, которое предполагает укладку этой составляющей из кирпича в любом удобном месте участка. В данном случае в качестве дна коптильного цеха выступит дно самого корпуса. Тогда как полезный объем коптильни удается увеличить. Переднюю стенку топки из кирпича можно выложить только лишь наполовину, через образовавшееся отверстие можно будет закладывать дрова. Для того чтобы была возможность отвести дым, нужно оставить отверстие в кладке, которое станет располагаться сзади топочного отсека.

Изготовление поддона и опор

Если вам необходима коптильня из бочки, то произвести все работы можно самостоятельно. Из крышки бочки или листовой стали незначительной толщины можно изготовить поддон для жира и сока. Его диаметр должен оказаться меньше диаметра корпуса на 5 см. Это позволит обеспечить свободную циркуляцию дыма. Для установки этого элемента к стенкам привариваются два прута арматуры, которые следует расположить крест-накрест на высоте 15 см от дна коптильного цеха. На них после можно будет установить поддон. Если вами изготавливается коптильня холодного копчения из бочки, то в верхней части конструкции нужно сделать опоры для решетки. Их следует выполнить в виде петель, которые располагаются по четырем сторонам. Они не должны препятствовать выемке поддона.

Заключение

Решетка может быть выполнена из достаточно тонкой проволоки, которую следует зафиксировать на каркасе. Для того чтобы согнуть толстую проволоку, необходимо обмотать ее вокруг бочки, обрезать, уменьшив на 7 сантиметров, и зафиксировать ее концы. Шаг решетки должен быть равен 3 см. Крышка может быть изготовлена из древесины хвойных пород, в ней следует сделать небольшие отверстия, которые будут позволять выходить лишней влаге.

Если коптильня из бочки своими руками будет изготавливаться по вышеописанной технологии с соблюдением всех правил, то удастся получить удобную конструкцию, которая прослужит вам в течение долгого времени, радуя непревзойденными блюдами.

www.syl.ru
