Как сделать коптильню на даче своими руками: фото и видео

Домашние копчёности – это вкусное угощение, от которого трудно отказаться. Собственная коптильня позволит делать деликатесы прямо на дачном участке. Владельцу приусадебного хозяйства не придётся покупать продукты сомнительного качества на рынке. Остаётся только найти ответ на вопрос, интересующий многих дачников: «Как сделать коптильню своими руками?».

Коптильня для дачи из бочки

Когда чертёж будущего изделия выполнен правильно, можно не сомневаться в исправной работе самоделки.

Вернуться к оглавлению

Содержание материала

Как сделать коптильню своими руками из подручных материалов

Вариант коптильни должен быть простым. Тогда дачник сможет сделать самоделку за сутки или несколько дней. После того как изделие будет готово, хозяину станет доступен оригинальный вариант приготовления лакомств – копчение.

Если владелец дачи – практичный человек, то ему понравится идея смастерить полезную вещь своими руками. Самым распространённым строительным материалом остаётся древесина: продукты будут обладать неповторимым ароматом.

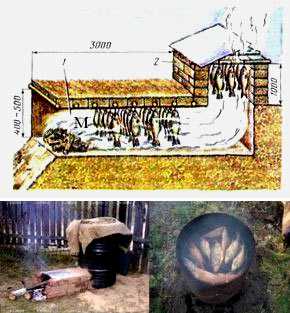

Коптильня холодного копчения устанавливается на склоне.

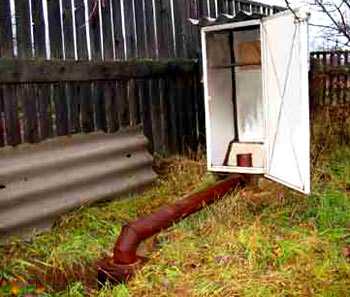

Умельцы могут приспособить под коптильню старый холодильный агрегат. Чтобы его полностью переоборудовать, мастеру понадобится всего два часа. Однако у такого устройства есть существенные недостатки:

  • выделение токсичных веществ;
  • неприятный привкус.

Старый холодильник лучше заменить экологичной деревянной конструкцией в виде ящика или короба. Тогда при употреблении копчёных продуктов никаких неприятных моментов и проблем со здоровьем не будет.

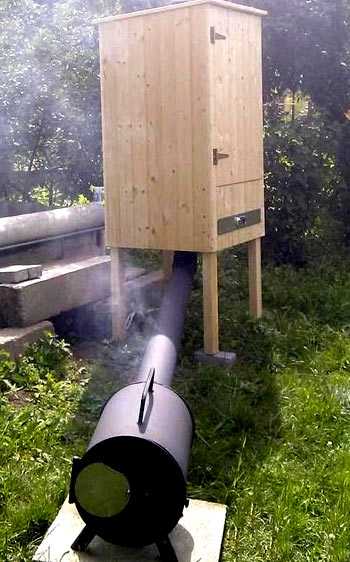

Как сделать коптильню холодного копчения из дерева своими руками: поэтапное строительство

Когда в качестве стройматериалов используется древесина, не стоит беспокоиться относительно вероятности лёгкого воспламенения дерева, если речь идёт об организации холодного копчения: у образующегося дыма очень низкая температура. Сооружение легко поставить самостоятельно. Единственным обязательным условием является размещение конструкции на склоне.

Вариант устройства коптильни из дерева

Сооружение прекрасно подходит для приготовления копчёностей с восхитительным вкусом. Его составными частями являются:

  • очаг;
  • штольня-дымоход;
  • коптильная камера.

Этапы возведения коптильни холодного копчения на склоне:

  1. Строительство сооружения начинается с постройки дымохода. Требуется выкопать шахту. Легче и надёжнее сделать её в виде рва (ширина – 30 см, глубина – 50 или 60 см, длина – 1,5 м). В шахту закладывается труба с диаметром 15–20 см. Её необходимо провести от костра до входа в сооружение. Практичный метод заключается в использовании сварки. Надёжное соединение прослужит долго.
  2. После окончания строительства шахты можно приступать к топке. Место для очага выкладывается из кирпичей. Альтернативный способ сварить из металла короб. Для этого куб с ребром 40 см присоединяется к трубе, где устанавливается задвижка.

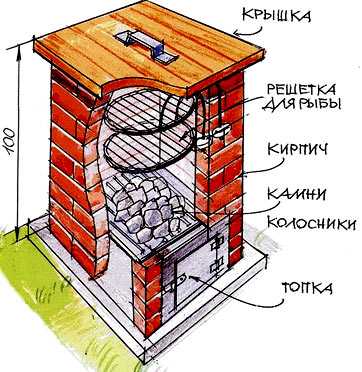

    Схема устройства коптильни из кирпича

    Такая конструкция позволяет создавать необходимую тягу. Ещё одно решение для очага это установка печки-буржуйки.

  3. Установка камеры коптильни на даче включает в себя монтаж деревянного изделия над дымоходом. Необходимо позаботиться о герметичности, чтобы дым не улетучивался из камеры.
  4. Внутреннее пространство камеры необходимо обустроить, чтобы можно было укладывать продукты. Устанавливаются решётки, а также вешаются специальные крюки. Ставится задвижка со съёмной панелью, чтобы можно было легко укладывать внутрь заготовки и брать копчёную продукцию.

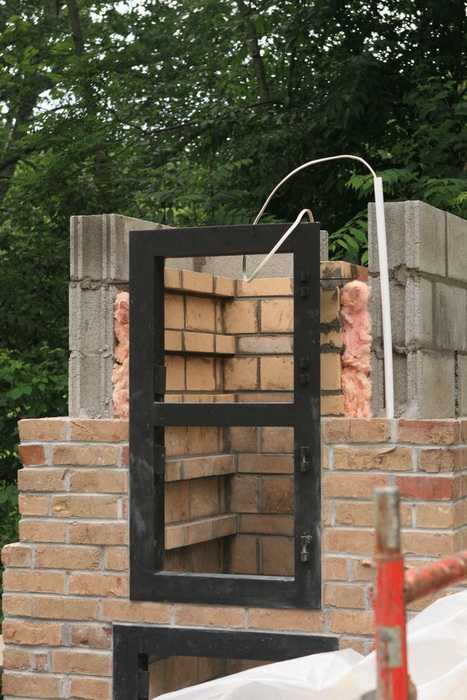

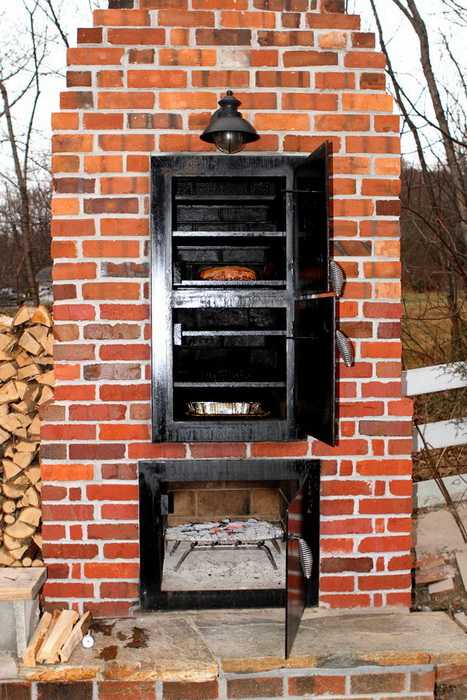

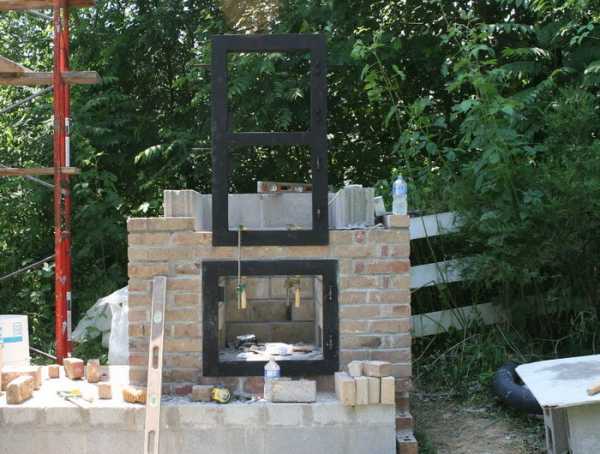

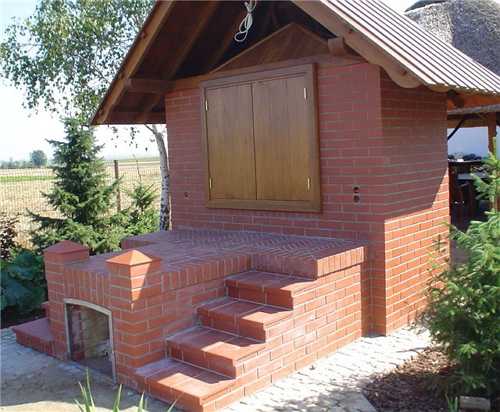

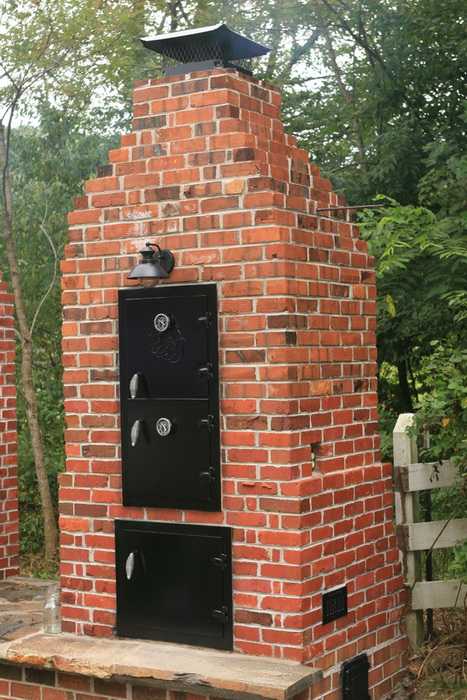

Как сделать стационарную кирпичную коптильню своими руками

Кирпич будет выглядеть эстетично. Получаемые в таком сооружении копчёные продукты не хуже, чем из заводской коптильни из нержавейки. Но стоимость последней намного выше затраченных вами средств на изготовление полезной самоделки.

Коптильня холодного копчения для дачи своими руками поможет сделать мясные и рыбные деликатесы ещё вкуснее без дополнительных затрат. Чтобы не ошибиться в расчётах, до начала строительства выполняется чертёж будущей конструкции. Так, вы сможете посмотреть, сколько вам понадобится строительных материалов.

Этапы возведения стационарной коптильни на даче:

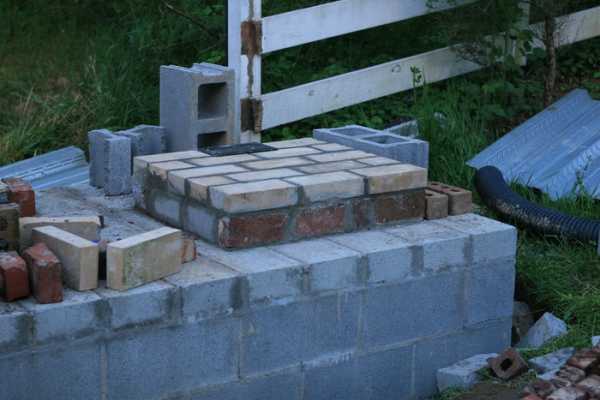

  1. Для сооружения из кирпича делают небольшой плитный фундамент. Выбирается место, где будет стоять камера. Под основание делают подушку из гравия или песка. Фундамент заливается общим слоем и армируется. Глубина заливки фундамента не должна быть меньше 30-40 см.

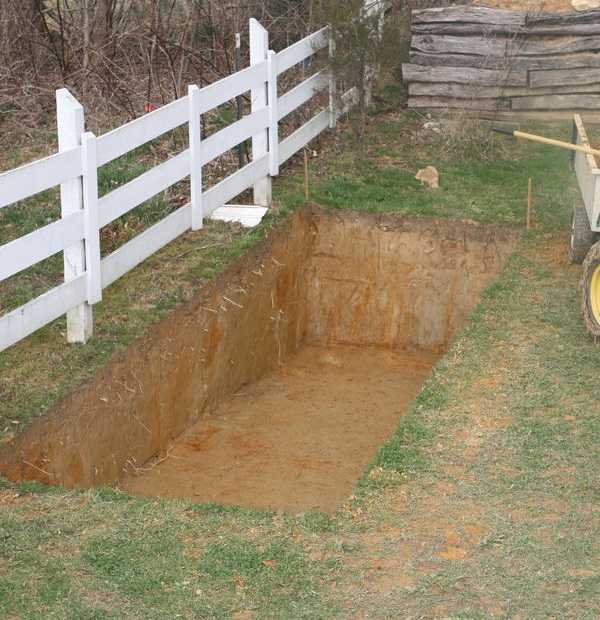

  2. Одновременно сооружается траншея, предназначенная для устройства дымохода. Здесь может пригодиться труба или короб, сделанный из кирпичей.
  3. Устраивается дымоход с протяжённостью 1,2 или 1,5 м, далее строительство топки. Для него подойдёт металлический ящик или кирпичный короб. Топка подсоединяется к дымоходу.
  4. Кладку стен можно выполнять любым способом. Главное, в процессе их возведения не забывать устанавливать металлические прутья, за которые будут цепляться крюки для продуктов.

Как сделать универсальную коптильню с мангалом своими руками

Это сооружение для дачи является достаточно сложным, но оно способно удовлетворить любые запросы своих владельцев. С его помощью можно жарить, коптить продукты и готовить их на гриле. Конструкция должна располагаться как можно дальше от деревянных построек. Под неё делают основательный фундамент. Хорошо использовать бутобетон.

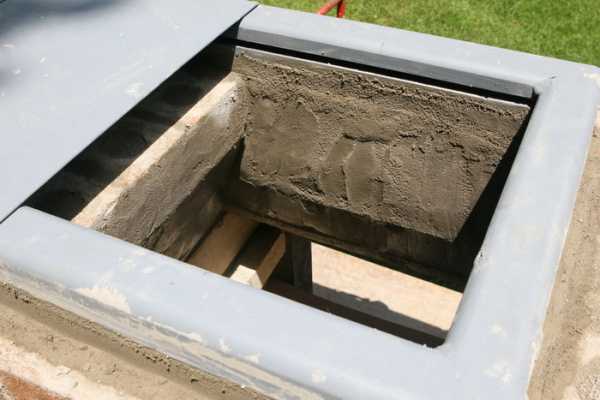

Пошаговая инструкция постройки фундамента под коптильню

Чертёж мангала с коптильней, позволяет чётко определить место для каждого элемента конструкции. Рекомендуется использовать в строительстве красный печной кирпич. Топка выполняется из толстостенного металла. Если сверху её обшить листом нержавейки, то можно увеличить срок службы.

У мангала-коптильни может быть не только жаровня, коптильня, барбекю и казан. Последнему требуется дополнительный дымоход. Если использовать железные круги с различными диаметрами, то они подойдут под различную посуду, в которой обычно готовят: например, можно вскипятить чайник.

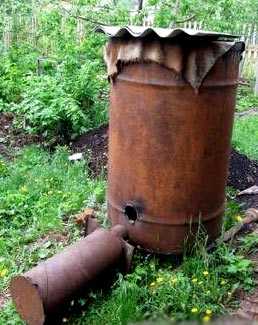

Как сделать коптильню своими руками, используя металлическую бочку

Бочка из нержавейки с объёмом 100-200 л предварительно очищается и моется. В дне нужно вырезать отверстие для установки дымохода. Бочку из нержавейки ставят на специальную подставку, сооружённую из кирпичей или блоков. От изделия следует отрезать верхнюю крышку, которую в последующем приспосабливают под поддон для жира, вытекающего в процессе копчения. Его диаметр должен быть меньше, чем диаметр у бочки. Тогда дым будет проходить беспрепятственно.

Чтобы коптить продукты при помощи способа холодного копчения, требуется сделать решётку. Альтернативным вариантом является закрепление кусков арматуры в бочке сверху. Кроме того, можно установить несколько решёток в одной бочке-коптильне. Они устанавливаются на расстоянии друг от друга не менее 15 см.

Схема конструкции и фото готовой коптильни из бочки

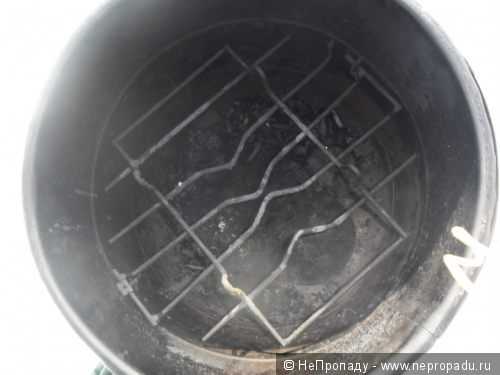

Чтобы закрепить решётки, к стенкам коптильни привариваются петли.

Как сделать коптильню для холодного копчения из других подручных материалов своими руками

Умелые мастера самостоятельно делают полезные самоделки из нержавейки. Чтобы изготовить камеру, требуется взять лист нержавейки. Материал разрезают и сгибают в виде куба без верхней стороны. Швы изделия прочно сваривают. Под коптильню умельцы приспосабливают старую скороварку.

Электростатические сооружения своими руками позволяют коптить продукты холодным способом. Электронагреватель воздействует на стружку, образуя дым.

Мясо с рыбой окуриваются частицами дыма с приятным запахом. ТЭН выключается, когда температура дыма достигает нужного значения и проникает внутрь камеры.

Вернуться к оглавлению

Как сделать своими руками коптильню горячего копчения

Оригинальные рецепты доступны всем, когда на даче имеется самоделка, позволяющая готовить восхитительную продукцию.

Подробное устройство конструкции коптильни горячего копчения

Коптильня горячего копчения позволяет достаточно быстро готовить еду. Процесс копчения осуществляется в температурном режиме от 50 градусов – для мясных деликатесов и от 120 – для рыбы. Если температура уменьшается, время, необходимое для копчения увеличивается. Для устройства сооружения не требуется проведения капитальных работ.

Процесс изготовления собственной коптильни горячего копчения включает в себя следующие этапы:

  1. Выберите место, удалённое от жилых помещений, чтобы не искушать жильцов запахами. Лучше для устройства сооружения на даче подойдёт маленькая возвышенность. На неё устанавливается листовой металл, где будет разводиться огонь.
  2. Для жаровни выкладывается основание. Для этого применяются кирпичи или небольшие бетонные опоры.
  3. Сверху устанавливается ящик, в котором есть специальные полки, поддон, крышка и задвижка сбоку.
  4. Крышка поднимается, и внутрь закладываются необходимые продукты.
  5. В металлическую ёмкость насыпаются опилки. Он устанавливается над открытым огнём. От них при нагревании будет исходить специфический аромат, который впоследствии останется и на продуктах.

Лучшим «ароматизатором» является щепка можжевельника и ольхи. Далее идут плодовые деревья и орешник, клён, берёза, ясень, дуб.

Если топка размещается в самой коптильне, то она занимает 1/3 всего объёма бочки, а от коптильной камеры её отделяет металлический лист с толщиной 4 мм. Одновременно он служит и дном для камеры. При помощи сварки лист металла приваривают к стенкам коптильни. В дно изделия врезается дымоходная труба с таким же диаметром, как и в верхней его части. Коптильня горячего копчения должна быть обязательно оборудована топкой.

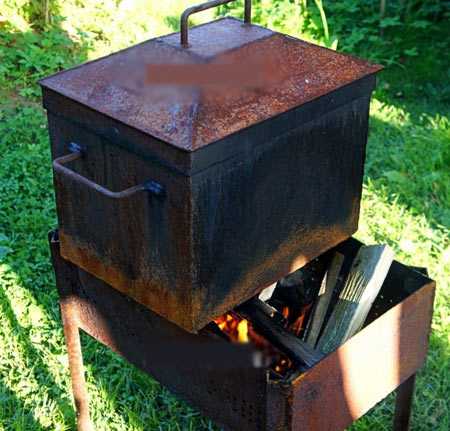

Как сделать быстро коптильню своими руками на мангале

Случается так, что появилось желание отведать копчёную продукцию на даче, а времени на изготовление специального сооружения для копчения нет. В этой ситуации поможет коптильня на мангале, выполненная своими руками. Она позволяет быстро закоптить птицу, мясо, рыбу или сало.

Предприимчивый хозяин все успеет сделать до прихода друзей в гости. Для сооружения потребуется обрезок трубы или старая бочка. Любой из материалов устанавливают на мангал. Металлическое изделие разворачивают боком. Внутри размещается решётка, а на неё кладут продукты. На дно бочки или трубы насыпают опилки, чтобы получить изысканный аромат. Конструкцию следует закрыть, чтобы придать ей герметичность. После этого в мангале разводят огонь. Такой вариант коптильни на даче считается наименее затратным.

Так выглядит коптильня на мангале

Ароматные копчёности своими руками с минимальными затратами – это коптильня на дачном участке. Владелец дачи может выбрать самый подходящий для себя вариант, а результат всегда будет неизменно отличным – прекрасные лакомства домашнего приготовления на обеденном столе. Коптильня холодного копчения помогает готовить настоящие деликатесы, но на процесс уходит больше времени, если его сравнивать с горячим копчением.

proekt-sam.ru

Делаем коптилку горячего и холодного копчения своими руками

Копченые окорока, курица или рыба – это одно из излюбленных блюд на столе практически каждой семьи. Но покупать такие деликатесы могут не многие. Именно поэтому очень актуальным вопросом является создание коптильни своими руками. Сделать такое несложное устройство способен каждый, а более подробную инструкцию можно получить из этой статьи.

Типы копчения

Копченая рыба или мясные продукты могут быть приготовлены двумя способами. Оба варианта устройства можно с легкостью выполнить своими руками. Итак, продукты можно коптить следующими способами:

  • горячим;
  • холодным.

Первый вариант считается самым быстрым. Таким способом готовый продукт можно получить в течение 40-50 минут, да и само устройство коптильни намного проще. При горячем копчении к продуктам доходит сильно нагретый дым, образующийся при тлении древесины. Чтобы подобная коптильня работа, ее дно должно нагреваться до 300-350 градусов.

Процесс холодного копчения может длиться один-два дня. Такой большой срок обуславливается низкими температурами дыма, который доходит до продуктов. Чтобы соблюдались такие условия, сама коптильня должна иметь особое строение. В частности, длина дымохода должна быть от 3 до 10 метров.

Коптильня своими руками – видео с подробной инструкцией можно найти на многих интернет сайтах. Но даже без такой подробной инструкции сделать устройство для горячего или холодного копчения не составит большой сложности. Давайте рассмотрим несколько вариант постройки коптильни.

Делаем коптильню горячего копчения

Если вы любители копчености сделанных быстрым методом, то вас заинтересует ответ на вопрос – как делается коптильня горячего копчения своими руками. Существует множество вариантов сделать такое устройство. В строительстве можно использовать разные материалы. Перечислим наиболее распространенные из них:
  • большое металлическое ведро;
  • металлическая бочка;
  • кирпичная коптильня;
  • листы металла;
  • можно использовать даже старый холодильник для создания коптильни.

Как вы видите, можно построить коптильню своими руками практически из любого подручного материала, главное, чтобы он был не горючим.

Приведем пример изготовления коптильни горячего копчения из металлических листов. Сам ход работ по изготовлению в домашних условиях будет выглядеть следующим образом:

  • Берем четыре листа металла одинаковых размеров. Их габариты будут зависеть от желаемых объемов копчения. Также вам понадобится два листа металла для дна и крышки;
  • Свариваем из листов герметичную емкость. Для этого вам понадобится сварочный аппарат и умение с ним работать. При этом крышка должна быть съемной и с отверстием для выхода дыма;
  • Внутри привариваем два уровня прутьев. На нижнем будем устанавливать поддон для сбора жира и соков, а на верхний крепить мясо или рыбу.

Принцип работы такой коптильни горячего копчения довольно прост. На дно укладываем опилки, устанавливаем поддон, а в верхней части вешаем продукты для обработки. Далее, поджигаем древесный материал и закрываем устройство. Уже через 40-50 минут можно собирать готовый закопченный продукт.

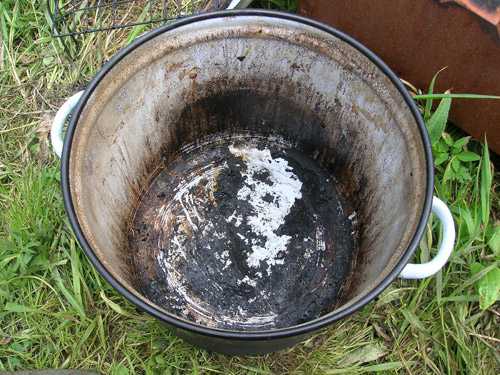

Чтобы облегчить работу можно использовать обычное старое ведро. В нем устанавливаем две решетки. На верхнюю, которая располагается в 5-10 см от верхнего уровня ведра, кладутся продукты. На дно насыпаются опилки или стружка. Далее, ведро закрывает крышкой и устанавливается на огонь. Уже через пятнадцать минут после появления первого дыма копчености готовы к употреблению.

Точно так же обустраивается коптильня в домашних условиях из бочки или другой подходящей емкости. Главное, соблюдать основной принцип. В нижней части емкости должны располагаться опилки или стружка, которые будут тлеть от нагрева до нужной температуры. Выше располагается поддон для сбора жира и соков. А еще выше вешаются сами продукты для копчения.

Холодное копчение

Теперь ответим на вопрос – как сделать коптильню в домашних условиях используя холодный метод копчения. Такое устройство будет более сложное, поэтому его создание лучше начать с чертежа.

Самый главный принцип такого способа является низкая температура дыма, который и будет коптить рыбу или мясо. Поэтому дымоход делается длиной от 3 до 10 метров. Очень часто для этого выкапывается неглубокая траншея на нужном расстоянии от емкости, где будут развешаны продукты. Глубина траншеи составляет до 0,5 метра. Далее, ее прикрывают листами металла или шифером и герметизируют слоем грунта. Такая конструкция потребует от вас минимальных затрат материалов. Но стоит помнить, что дымоход, сделанный в земле, необходимо будет часто ремонтировать (например, после обильных осадков или весеннего половодья).

На одном конце такой траншеи устраивают яму для костра. На другом конце устанавливают емкость, где и будет проходить процесс копчения. Такую конструкцию легко сделать в домашних условиях в частном доме или на даче.

В качестве емкости для копчения можно использовать любые подходящие материалы. Очень часто для этого применяют простую металлическую двухсотлитровую бочку, но можно просто закрыть нужное пространство толстой полиэтиленовой пленкой. Последний вариант нельзя считать стационарным. При копчении каждой порции вам придется сооружать всю конструкцию заново.

Если копчением в домашних условиях вы занимаетесь на постоянной основе (например, это ваш бизнес), то есть смысл сделать камеру для копчения из кирпича. Такая конструкцию будет исправно функционировать многие десятилетия.

Можно сделать коптильню своими руками полностью из металла, без применения траншеи. В этом случае вам понадобится две емкости. Первая будет выполнять роль коптильной камеры. Во второй емкости вы разведете костер для создания дыма. В этом случае коптильная камера должна располагаться выше уровня емкости для костра, и соединена с нею длинным дымоходом из металлической трубы.

В качестве заключения

Любителям копчености будет дешевле сделать коптильню своими руками, чем постоянно покупать готовые продукты. К тому же полученная копченая рыба или мясо будет сделано именно так, как нравится вам и вашей семье. Существует множество несложных вариантов, как сделать коптильню своими руками.

Главное, подобрать подходящую емкость (или две, в случае использования метода холодного копчения) и разместить в ней все необходимые составляющие. Ну и, конечно, не забывайте про правильный подбор древесных стружек или опилок, от этого будет зависеть вкус и приятный запах готового продукта.

nashgazon.com

Коптильня своими руками или домашняя коптильня для рыбы

Приветствую всех читателей нашего блога «Делайте с нами своими руками».

На улице лето, а это значит, что наступил период отдыха, рыбалки и развлечений. Многие люди переезжают на это время жить на дачи и в загородные дома, поближе к воде и природе. И как прекрасно посидеть с утра с удочкой, поймать свеженькой рыбешки на уху. А ведь бывают дни, когда клюёт очень хорошо, и удовольствия море и рыбы целое ведро. А здесь сразу встает вопрос, как сохранить эту рыбку?

Вот сегодня и хочу рассказать, как изготавливается домашняя коптильня своими руками. Причем затраты на её изготовление будут самые минимальные, а коптильня для рыбы получается высокого качества.

Что понадобится для работы

Пусть кому-то покажется такая коптильня из бочки и не очень эстетичной с внешнего вида.  Поверьте, свои функции по копчению рыбы она выполняет великолепно, её себестоимость минимальна и требует только немного труда.

Итак, для изготовления такой коптильни нам понадобятся несколько десятков кирпичей, небольшой лист металла, металлическая двухсотлитровая бочка, две петли и две ручки. Причем в зависимости от того хотите ли Вы получить коптильню для рыбы холодного копчения или горячего, просто потребуется разное количество кирпичей для дымохода.

Я делал коптильню полугорячего копчения. Температура в зоне копчения 70-90˚С при длине дымохода один метр. Время приготовления рыбы среднего размера – час, полтора. Сделав дымоход короче – можно получить коптильню горячего копчения, через 20 минут ароматное блюдо можно подавать на стол. Можно сделать так, чтобы была коптильня холодного копчения с температурой дыма 30-40˚С и временем копчения сутки, двое. Для этого необходимо удлинить дымоход до 5-6 метров. Проходя такое расстояние по дымоходу, дым успевает остыть.

Всё зависит от желания и вкусовых пристрастий, изготавливаться и собираться домашняя коптильня для рыбы будет одинаково. Отличие будет только в длине дымохода.

Домашняя коптильня своими руками. Изготовление и монтаж

Шаг 1.  Размечаем места резов на бочке:

  • бочка (сама ёмкость для копчения) у нас будет располагаться горизонтально, и наша цель отрезать в длину 1/3 часть (крышку коптильной камеры). Диаметр бочки 580 мм. С торцевых сторон откладываем 195 мм и размечаем линию реза по торцам бочки.

  • размечаем линии реза по бокам бочки соединяя отметки с правого и левого торца.

Шаг 2.  Размечаем с правой и левой стороны бочки отверстия под ручки крышки, чтобы удобно было открывать и закрывать камеру копчения.

Шаг 3. По размеченным отметкам сверлим отверстия для крепления ручек.

Шаг 4. При помощи болгарки или лобзика с пилкой по металлу прорезаем одну боковую сторону бочки по размеченной линии.

Шаг 5. Размечаем места расположения петель и места их крепления на прорезанной боковой стороне бочки.

Размечаем местоположения одной петли, позиционируя её относительно торца бочки. Аналогично поступаем со второй петлей, позиционируя её относительно другого торца бочки.

Шаг 6. Сверлим отверстия для крепления петель.

Шаг 7. С помощью заклёпочника крепим петли по размеченным местам.

Можно вместо заклепочника воспользоваться простыми болтиками с гаечками.

Шаг 8. При помощи болгарки по размеченным линиям отрезаем окончательно 1/3 бочки.

Шаг 9. Закрепляем в просверленных отверстиях ручки.

Крышку коптильни для рыбы можно поднять и попробовать работоспособность всей конструкции.

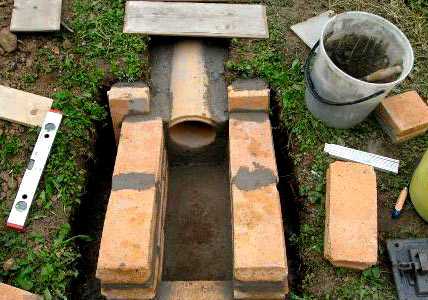

Шаг 10. На месте будущего расположения домашней коптильни выкладываем из кирпича топку и дымоход необходимой длины, в зависимости от типа коптильни.

Я использовал обычный красный обожженный кирпич, скрепленный между собой глиной.

Шаг 11. Монтируем нашу камеру для копчения к дымоходу.

Шаг 12. Размечаем входное отверстие для дыма в коптильной камере.

Шаг 13. При помощи болгарки или лобзика с полотном по металлу прорезаем входное отверстие.

Шаг 14. Размечаем место расположения вытяжной трубы из коптильной камеры.

Если входное отверстие мы размечали и прорезали снизу, то отверстие под вытяжную трубу делаем сверху и в противоположной стороне камеры для копчения. Таким образом, дым будет равномерно протягиваться через весь объем камеры.

Шаг 15. При помощи электрического лобзика выпиливаем отверстие под вытяжную трубу.

Шаг 16. В вытяжной трубе сверлим 4 отверстия на удалении 50 мм от торца и вставляем опорную проволоку длиной больше диаметра трубы на 50 мм.

Примеряем нашу вытяжную трубу к камере для копчения.

Шаг 17. Прорезаем канавки для поперечных планок в камере для копчения и размещаем поперечные планки, на которые будет опираться решетка для рыбы.

Шаг 18. Устанавливаем нашу камеру на постоянное место и крепим её проволокой с четырех сторон к земле для предотвращения переворачивания.

Шаг 19. Закрываем дымоход, перекрывая его кирпичами, а камеру горения, положив сверху лист металла.

Наша домашняя коптильня для рыбы готова, можно опробовать её в действии. Несмотря на то, что шагов по изготовлению коптильни своими руками много, на самом деле вся работа у меня заняла один день.

Надеюсь, и у Вас всё получиться быстро и легко. Если возникнут вопросы, с удовольствием всем отвечу в комментариях.

Рецепт приготовления рыбы

И напоследок рецепт, как приготовить рыбу полугорячего копчения:

  1. Свежую рыбу пересыпаем в емкости солью и оставляем на 10 -12 часов в зависимости от размера. Рыбу не чистим и не потрошим. В таком виде она после копчения будет сочной и нежной.
  2.  После того, как рыба просолится, хорошенько промываем её водой.
  3. Растапливаем нашу домашнюю коптильню для рыбы и добиваемся стабильного дыма без огня.
  4. Раскладываем на решетку в камере копчения рыбу и готовим её в течение часа, полтора. Рыбу покрупнее кладем ближе к входному отверстию дымохода, помельче – ближе к вытяжной трубе.

Вкусная, ароматная, сочная, жирненькая рыбка готова. Приятного аппетита.

С уважением, Пономарев Владислав.

legkovmeste.ru

Коптильня своими руками

Копченые продукты очень вкусные, и с этим мало кто поспорит, особенно если еда была приготовлена в собственной коптильне своими собственными руками. Ведь в процессе копчения продукты обретают такой неповторимый аромат и свойства, что оторваться от них потом практически невозможно.

Коптильня своими руками – это вовсе не мечта, а вполне существующая реальность. И если вы мечтаете угостить своих гостей на даче копченостями собственного приготовления, то смастерить коптильню вам обязательно стоит, тем более что это дело достаточно несложное, но, не буду отрицать, трудоемкое.

Немного теории.

В самом  начале продукты коптили вовсе не из-за вкусовых пристрастий. На самом деле дым помогал сохранить продукты пригодными для еды более длительное время. Рыба и мясо обретают в коптильне не только новый цвет, но и запах, и вкус. Рыбные, мясные копчености очень часто бывают просто настоящими деликатесами для гурманов.

Так как копчение бывает нескольких видов, а именно, горячее и холодное, соответственно, коптильни также бывают двух видов. Хотя конструкция данных коптилен практически идентичная — это: очаг, камера копчения, поддон, на который попадает жир, и крючки, куда продукты подвешивают и герметичный корпус. Самое основное отличие холодной коптильни от горячей – расстояние между камерой для копчения и очагом (дымоход должен быть около одного метра).

Самое важное при копчении – это то, что все продукты должны обязательно находиться отдельно от открытого огня. И в зависимости от вида копчения температура не должна быть выше той или иной положенной нормы.

Холодное копчение.

Процесс холодного копчения куда более длительный, чем горячего, он может длиться даже несколько недель. А поскольку продукты не проходят термическую обработку, они вполне могут походить внешне на сырые. Сыр, мясо и рыба после холодного копчения будут более ароматными. Важно соблюдать все правила копчения, ведь температура при таком виде копчения приближена к той, при которой хорошо размножаются бактерии.

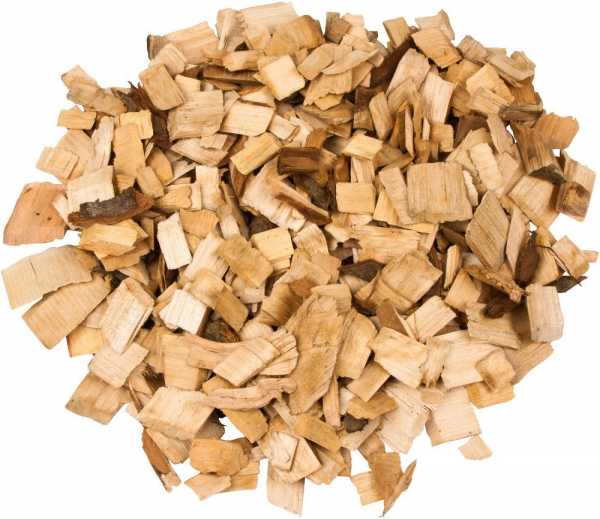

Щепа при таком виде копчения должна быть сухой, ее нужно складывать не по всему дну, а кучкой. Самые оптимальный материалы для щепы:

  • дуб,
  • можжевельник,
  • ольха
  • и клен.

Коптильня холодного копчения своими руками.

Коптильня холодного копчения состоит из двух камер. В одной из них находятся продукты, а в другой – дым, который эти продукты обрабатывает. Чтобы дым доходил до продуктов холодным, нужно сделать дымоход длиной не менее 10 метров. Вентиляторы и коллекторы также поспособствуют быстрому остыванию дыма. Однако коптильня холодного копчения делается достаточно трудно, однако упрощенный вариант коптильни смастерить может почти каждый.

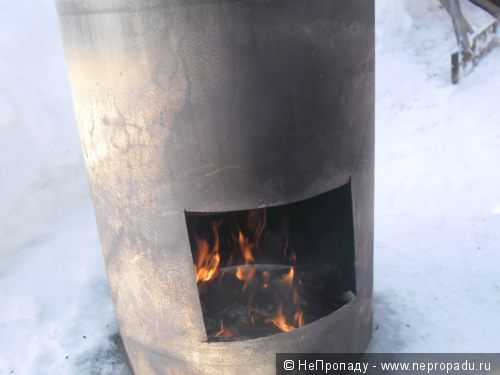

Возьмите деревянную или металлическую бочку, днище в ней удалите. Изнутри шифером нужно укрепить дымоход, сверху его нужно присыпать землей, чтобы дым не выходил. Бочка устанавливается на лист железа, в котором предварительно делаются отверстия для попадания дыма в бочку. Сверху бочка накрывается куском железа или же мешковиной.

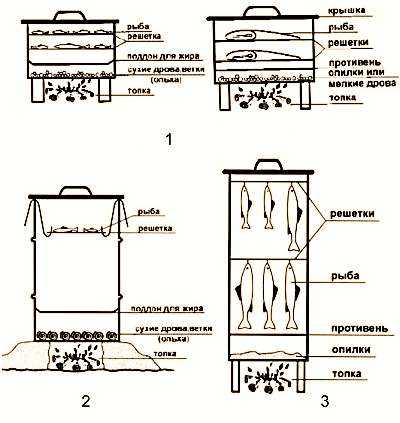

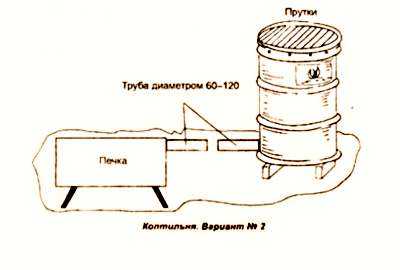

Холодная коптильня своими руками чертежи.

Холодная коптильня своими руками видео

Горячее копчение.

Как и во время холодного копчения, при горячем продукты обрабатываются дымом, который исходит от тлеющей древесины. Одно важное отличие – температура поступающего дыма. Для достижения наилучших результатов дно коптильни должно быть разогрето до температуры в 300 градусов. При такой температуре древесина будет медленно тлеть, при этом выделять достаточно много дыма. Если температура будет завышена, древесина начнет обугливаться, и в продукты будут поступать вредные вещества-канцерогены. Около решеток температура должна составлять для рыбы — 120 градусов, а для мяса — 50 градусов. Время копчения тех или иных продуктов зависит непосредственно от степени их жирности.

Состав очага должен быть на одну половину из дров, а на другую половину – из опилок и щепок среднего размера.

Коптильня горячего копчения своими руками.

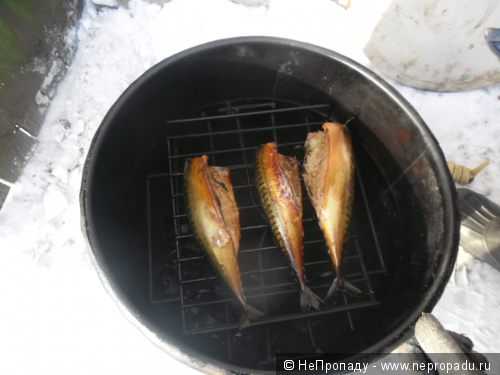

В случае если вы планируете коптить сразу небольшое количество продуктов, то для вас вполне подойдет мини-коптильня. Такая коптильня будет состоять из обычного железного ведра или чего-то на его подобие ведра, а также крышки.

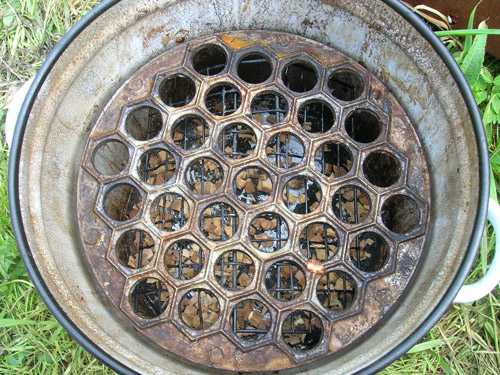

На дно емкости устанавливается решетка с отверстиями. Сверху проделывают отверстия для установки прутьев с крючками, на которые позже подвешивают продукты. Сверху же обязательно нужно сделать отверстия для выходящего дыма.

Под решетку на дно коптильни насыпаются опилки и щепа. Ведро устанавливается на огонь, оно нагревается, пока щепа не начнет постепенно тлеть. После уже можно подвешивать продукты для копчения.

Под коптильней открытый огонь должен быть совсем небольшой, просто для поддержания нужной температуры, не более. Копчение в такой емкости будет происходить около получаса, может, чуть больше.

А что же делать, если вы вдруг захотите закоптить большой кусок мяса или большую рыбу? Тогда вам нужно будет взять бочку без днища, выкопать ямку диаметром в полметра, к ней подвести канаву для дыма. Устанавливается эта бочка на фундамент из кирпича. Между кирпичами и бочкой нужно заделать с помощью глины все щели. Во время копчения дымоход и яма прикрывается шифером. Все, аппарат готов.

Коптильня своими руками чертежи

Коптильня горячего копчения своими руками видео

Таким образом, коптильня своими руками – это замечательный способ всегда иметь под рукой агрегат, который порадует вас вкусными продуктами, приготовленными самостоятельно и с душой.

Рекомендую прочитать:

podmasterij.ru

Коптильня горячего копчения своими руками видео и фото. Инструкция и чертежи

Содержание статьи:

Особенности устройства и работы коптильни горячего копчения

Принцип работы коптильни довольно простой. На дно кладут мелкие щепки или крупные опилки. Продукт, который будет коптиться, размещают на специальной решетке или вертеле на некотором расстоянии от древесного наполнителя. Коптильню закрывают, а затем ее помещают на огонь или его разводят снизу. При нагревании щепа выделяет сильно нагревающийся дым. Продукт одновременно обрабатывается высокой температурой и пропитывается компонентами дыма, создающими особый вкус.

Коптильня горячего копчения может быть двух видов:

  1. Стационарная – размещается на кирпичном фундаменте. Под коптильней с продуктами делают топку. Температура воздействия составляет от тридцати пяти до пятидесяти пяти градусов.
  2. Переносная – компактная емкость, которая изготавливается из черной стали или нержавейки. Состоит она из корпуса, оснащенного ручками, крышки и решетки. У корпуса имеются стенки и дно, которые соединены между собой сваркой. Они выполнены из листовой стали. Решетка размещается посередине корпуса или несколько выше. Ряд моделей оснащают поддоном для сбора золы.

Коптильня горячего копчения из кирпича своими руками

Рассматривая способы, как сделать коптильню своими руками, выделяют несколько основных направлений. Чтобы получить наиболее долговечное сооружение, следует использовать кирпич.

Этап первый: подготовка основания

Кирпичная коптильня для горячего копчения обладает существенным весом, поэтому для нее требуется устойчивое основание. Место выбирают так, чтобы оно находилось в стороне от других построек. Это увеличит пожарную безопасность и не позволит дыму проникать в жилые помещения.

Горячая коптильня своими руками. Фото

Для обустройства фундамента выкапывают яму глубиной около тридцати сантиметров. В нее рядами укладывают пустотелые бетонные блоки. Стыки между блоками заполняют раствором бетона. Каждый следующий ряд материала располагают поперек предыдущего. Это обеспечит дополнительную прочность.

В блоки устанавливают арматуру, а затем пустоты заливают бетоном. Самый верхний слой основания выкладывают из цельных бетонных блоков.

Этап второй: изготавливается нижняя часть кирпичной коптильни

Сроки службы печи-коптильни из кирпича должны быть весьма значительными, поэтому следует внимательно выбрать материал и правильно его уложить. Для возведения коптильни горячего копчения своими руками потребуются следующие материалы:

  • бетонные блоки и строительный кирпич;
  • шамотный огнеупорный кирпич;
  • облицовочный кирпич;
  • каменная вата.

После подготовки материалов сначала возводится нижняя часть сооружения. Схема работы рассмотрена ниже.

  1. На поверхность фундамента выкладывается слой строительного кирпича. На него кладут уже слой огнеупорного шамотного.
  2. Задняя и боковые части сооружения выкладывают из бетонных блоков. Очень важно, чтобы по бокам остались отверстия, имеющие ширину в один блок. Они нужны для доступа воздуха. На боковых сторонах будущей коптильни устанавливаются поддувала.
  3. Внутри пространство печи обкладывают шамотным кирпичом, оставляя открытыми боковые зазоры. Передняя стенка изготавливается из облицовочного кирпича, в ней оставляют пространство для установки дверцы. Снаружи боковые и задняя части обкладываются облицовочным кирпичом, чтобы придать печи привлекательный внешний вид.

Коптильня горячего копчения из кирпича своими руками. Пошаговые фото

На этом в пошаговом изготовлении коптильни заканчивается второй этап, т.е. нижняя часть сооружения закончена.

Этап третий: выкладка верхней части и монтаж дверцы

Далее в инструкции по изготовлению коптильни рассматривается закрепление дверцы и изготовление верхней части печи.

Сначала размещается на постоянное место дверца и закрепляется. Это помогает определить, где именно должны находиться полочки для решеток.

Внешние стенки выкладываются из бетонных блоков, а изнутри обкладываются шамотным кирпичом, который отличается устойчивостью к высоким температурам.

Промежуток между бетонными блоками и слоем шамотного кирпича следует заполнять каменной ватой. Теплоизолирующий слой препятствует потере тепла и в камере коптильни будет проще поддерживать нужную температуру.

Когда проем будет заложен кирпичом в один ряд, над дверцей выводят провод для электропитания фонаря. Провод необходимо тщательно изолировать, чтобы он не повреждался высокой температурой.

Далее выполняется переход к дымоходу. Для этого камера слегка сужается.

Этап четвертый: завершающий

Описания строительства кирпичной коптильни горячего копчения своими руками помогут возвести такое сооружение самостоятельно без особых проблем. После того, как верхняя часть будет сужена, выкладывается основание для размещения заслонки. Она помогает регулировать тягу для создания оптимальных условий приготовления.

Как сделать коптильню горячего копчения из кирпича. Инструкция с фото

После этого устанавливается дымоход, который обкладывается кирпичом. Сверху его закрывают сеткой и козырьком, чтобы внутрь не падал мусор. Далее монтируются дверки. При необходимости можно в двух верхних дверцах разместить градусники, чтобы отслеживать температуру приготовления.

Завершающие работы включают облицовку фундамента, установку фонаря.

Коптильня горячего копчения. Видео

Коптильня из корпуса ненужного холодильника

Нередко люди интересуются, как сделать коптильню своими руками из старых, отслуживших вещей. Отлично для такой цели подходит холодильник. Чтобы его превратить в коптильню, необходимо удалить все внутренние элементы, оставив только металлический корпус. Сверху проделывают отверстие для отвода излишков дыма, а с внутренней стороны закрепляют шесть штук уголков, которые располагают на разной высоте попарно.

На паре верхних рядов ставят решетки или крепят крюки. Самые нижние используют для поддона. Туда собирается жир, чтобы он не капал в опилки.

Чтобы коптильня своими руками из корпуса холодильника могла использоваться, внутрь, на дно получившегося металлического ящика ставят электроплитку. На нее помещают металлический поддон с древесной составляющей.

Дверь такой коптильни должна закрываться как можно плотнее. Доступ воздуха нарушит условия копчения.

Коптильня из старого холодильника своими руками. Видео

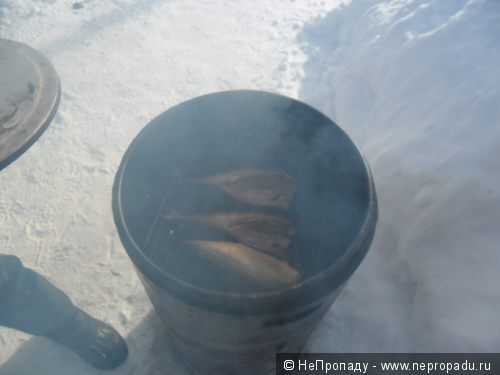

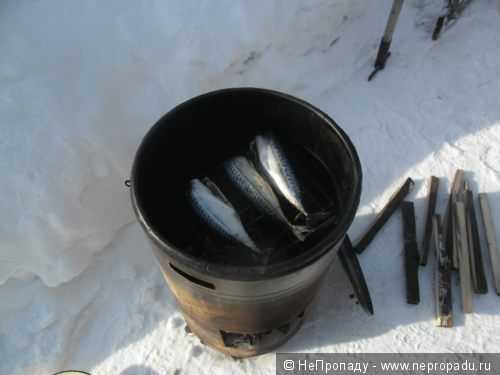

Коптильня из ведра своими руками

Для изготовления такой мини-коптильни применяют старые ведра из стали. В ведро устанавливают две сетки, изготовленные из нержавейки. Первую размещают на расстоянии в десять сантиметров от дна, а вторую через пять сантиметров после первой.

На дно укладывают стружку, опилки и мелкие веточки. Толщина слоя должна быть около двух сантиметров. На сетках размещают продукты.

Ведро плотно закрывают крышкой и размещают над огнем. Благодаря небольшим размерам копчение осуществляется очень быстро. Достаточно всего четверти часа после того, как появился первый дым, чтобы получить готовый продукт. Коптильню снимают с огня и некоторое время остужают.

Коптильня из ведра своими руками. Видео

Коптильня, сделанная из бочки своими руками

Этот вид коптильни схож с предыдущим принципом, но отличается большими размерами. В металлическую бочку необходимо установить решетки или пруты. Они должны находиться на двух уровнях. Снизу размещают поддон со щепой и прочей мелкой древесиной. Сверху размещают продукты. Их раскладывают или развешивают.

Бочку устанавливают на опоры и закрывают крышкой. Под ней разводят огонь. Такая коптильня проста в изготовлении, удобна и достаточно вместительна.

Коптильня из бочки своими руками. Видео

Самодельная коптильня из нержавеющей стали

Инструкция по изготовлению коптильни такого вида очень проста. Из листовой нержавеющей стали следует собрать конструкцию в виде ящика. Все швы свариваются, а внутрь привариваются уголки на двух уровнях. На уголки будут ставиться решетки для размещения продуктов.

На дно кладут мелкую щепу, ветки и опилки лиственных пород древесины. Продукты размещают на решетке, а саму емкость плотно закрывают крышкой.

Ящик-коптильню ставят на огонь или разводят под ним костер. Примерно через двадцать минут продукты будут уже готовы.

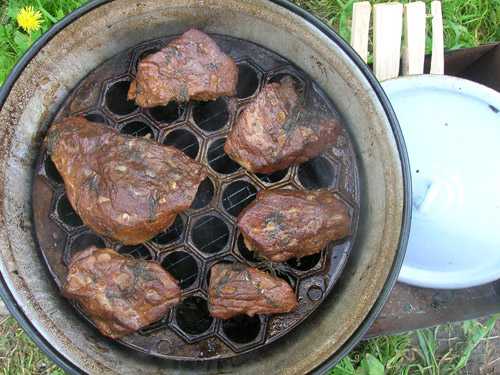

Коптильня из эмалированной кастрюли

Если в хозяйстве имеется старая эмалированная кастрюля, которая уже не подходит для приготовления еды, например, есть сколы эмали, то ее можно превратить в коптильню.

Рассмотрим пошаговое изготовление коптильни из кастрюли.

  1. Возьмем старую эмалированную кастрюлю большого объема. Лучше от десяти литров.
  2. На дно сыплем щепу. Ее можно купить готовую или приготовить самостоятельно. Ниже будет рассмотрено, как именно.
  3. Далее размещаем сетку, которая должна находиться примерно посередине кастрюли. Вместо сетки можно взять металлическую пельменницу, которая отлично подойдет для такой цели.
  4. На решетку помещают мясо, рыбу и прочее. Плотно закрывают крышку и кастрюлю-коптильню помещают над огнем. Через короткое время копченые продукты будут готовы.

Газовый баллон для самодельной коптильни

Если дома есть ненужный баллон из-под природного газа, то из него можно сделать удобную коптильню горячего копчения. Действия могут показаться несколько сложными, но они вполне осуществимы, достаточно следовать инструкции по изготовлению коптильни.

  • Баллон надо вынести на улицу, вдалеке от жилых зданий и людей, чтобы там освободить его от газа, который в нем мог остаться, и выкрутить вентили. Проверить весь ли газ вышел можно при помощи мыльной воды. Ее наносят на открытый вентиль. Если состав не пузырится, то газа внутри нет.
  • Сливают оставшийся газолин, но не на землю, а в металлическую тару. Затем ее сжигают.
  • Баллон заливают водой и промывают, после чего можно приступать непосредственно к изготовлению коптильни.
  • Поскольку требуется дверца для размещения продуктов, ее вырезают в центральной части. Разрезы делают не полными, чтобы металлическая пластина не выпала раньше времени.
  • На местах крепления петель поверхность зачищают и их приваривают. Когда петли будут прочно держать дверь, разрезы доводят до конца.
  • Дальше работают с дном баллона. Срезается выступающая полоса и спиливается половина дна.
  • Из железа значительной толщины сваривают топку, которую затем приваривают к нижней части подготовленного баллона.
  • Прежде чем загружать первые продукты, новую конструкцию прокаливают.

Коптильня горячего копчения из газового баллона. Видео

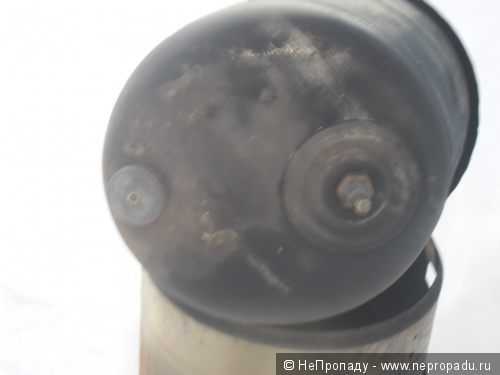

Новая коптильня из старой стиралки

Еще один вариант коптильни своими руками изготавливается из старой круглой стиральной машины. По внешнему виду она напоминает бочку. Обязательно следует обратить внимание, из какого металла в ней сделан бак. Если он алюминиевый, то такая машина для коптильни не подойдет. Требуется бак из нержавеющей стали.

Чтобы все сделать правильно, следуем инструкции по изготовлению коптильни.

Сначала из устройства убирают мотор, а также активатор, если он сделан из любого материала, кроме нержавейки. Далее внизу корпуса болгаркой вырезают отверстие топки.

Коптильня горячего копчения из стиральной машины. Фото

В бак достают из корпуса стиральной машины и заделывают имеющиеся различные отверстия. Их закрывают металлическими пластинами, которые крепят саморезами.

В бак, немного ниже его середины, устанавливают металлическую сетку. После этого его помещают обратно в корпус.

В крышке машины тоже есть различные отверстия, которые требуется заделать. Внутрь бака воздух должен проникать лишь в минимальных количествах.

После этого в бак помещают щепу для коптильни, на решетку кладут продукты и сверху закрывают крышку.

Внизу, где проделано отверстие топки, разводим костер. Время приготовления зависит от продукта. После первого появления дыма рыбу следует выдержать около двадцати минут, а мясу потребуется больше времени – примерно сорок минут.

Делаем щепу для горячего копчения

Чтобы эффективно закоптить мясо или рыбу методом горячего копчения, потребуется качественная щепа или опилки из соответствующих пород древесины. Сейчас есть возможность купить щепу для коптильни, но иногда интереснее сделать ее самому. От конкретного древесного состава зависит и вкус приготовленных копченостей.

• Правильный выбор древесины

Чтобы щепа и опилки придавали продуктам неповторимый вкус, надо особенно внимательно отнестись к выбору древесины. Не стоит использовать для этих щелей березу, поскольку при нагреве она выделяет деготь, а он придает весьма специфический вкус. Хвойные породы используются редко и только теми людьми, которые имеют определенные навыки копчения. Начинающим лучше обойтись без хвойных компонентов, способных придать горечь продукту. Не советуют выбирать для копчения и осину.

Универсальной древесной породой, которая активно используется для копчения, является ольха. Можно использовать щепу, опилки и тонкие ветки.

Хороший эффект дают дуб и бук. Но деревья этих пород для заготовки щепы найти непросто.

Для копчения хорошо подходит древесина садовых деревьев. Используются яблоневая, грушевая и вишневая щепа.

При желании можно экспериментировать и смешивать древесные компоненты разных пород и размеров. Но в самом начале стоит поучиться горячему копчению с однокомпонентной щепой.

• Щепа своими руками

Чтобы сделать щепу для копчения самостоятельно, потребуется полено из подходящего дерева (ольха, дуб, яблоня и другие). Для измельчения подготавливают удобный топорик, поверхность, на который будет выполняться рубка и емкость с чистой водой.

Если в качестве сырья выбраны плодовые деревья, то совсем не обязательно вырубать дерево в саду. Достаточно собрать ветки, оставшиеся после ежегодной весенней обрезки.

Древесину надо подсушить. Ее влажность должна быть в пределах от пятидесяти до семидесяти процентов. Также стоит очень внимательно отнестись к ее качеству. Если есть признаки повреждения плесенью, другими болезнями или дерево было обработано химическими препаратами, то от него следует отказаться. Все вещества окажутся в дыме, а потом попадут в продукты.

План изготовления щепы следующий:

  1. Сначала с дерева счищают кору. Затем его измельчают таким образом, чтобы получить кусочки размерами два на два сантиметра.
  2. Получившиеся древесные кубики помещаем в емкость с чистой водой. В ней они выдерживаются около четырех часов.
  3. После этого кусочки дерева достают из воды и выкладывают тонким слоем в сухом и проветриваемом помещении. Когда щепа высохнет до нужного состояния, ее собирают для использования или хранения.

После всех этих этапов щепа может применяться по назначению.

Помимо относительно крупной щепы применяют и опилки. Они изготавливаются схожим способом. Отличие состоит только в размерах частиц. Для приготовления опилок древесину следует измельчать до получения значительно более мелкой фракции. В воде опилки выдерживают не так долго. Они быстрее намокают и также быстрее высыхают. Но при просушивании может понадобиться перемешивание.

postroiv.ru
