Коптильня из кирпича своими руками: холодное и горячее копчение

Копчение – это не только вкусно, но и один из универсальных способов сохранения мясной продукции и рыбы на длительный срок. Большинство имеющихся в продаже портативных коптилен позволяют приготавливать мясо или рыбу только способом горячего копчения. Быстро, но хранится такая продукция без холодильника 2–3 дня.

Для того, чтобы иметь возможность в любое время наслаждаться копченым окороком или вкуснейшим муксуном необходимо приготовить их методом холодного копчения. А это возможно только в стационарной коптильне или очень дорогой импортной, которая имитирует процесс копчения электронно-аппаратными средствами.

О чем эта статья

Примеры конструкций

Построить стационарную коптильню из кирпича на садовом участке целесообразно в том случае, если у вас есть подсобное хозяйство или вы добываете значительное количество рыбы или мяса.

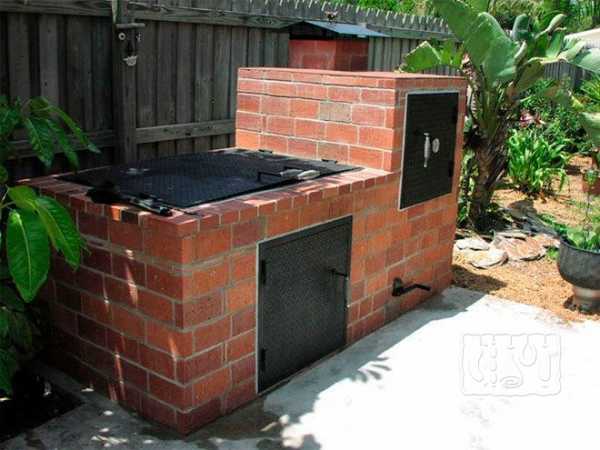

Простая уличная коптильня для горячего копчения

Для этого можно соорудить простейшее, отдельно стоящее сооружение, которое будет выполнять только одну функцию – копчения.

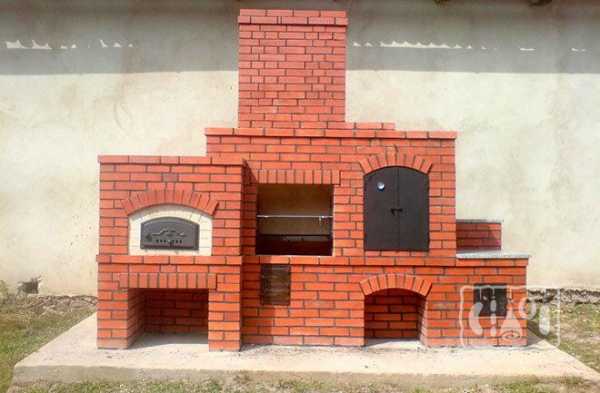

С варочной поверхностью в дом для горячего копчения

Чаще, чтобы не тратить время на протопку печи и коптильни по отдельности, строят печь с варочной плитой, в дымоходе которой устраивают коптильный шкаф. Выгода такого сооружения очевидна – одновременно, на одной закладке дров, в процессе приготовления пищи происходит процесс горячего копчения.

Схема

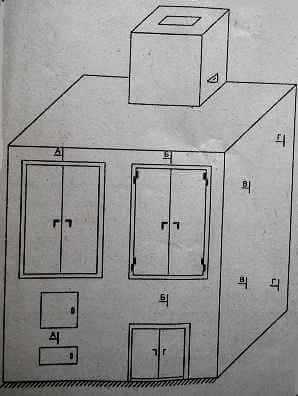

Внешний вид

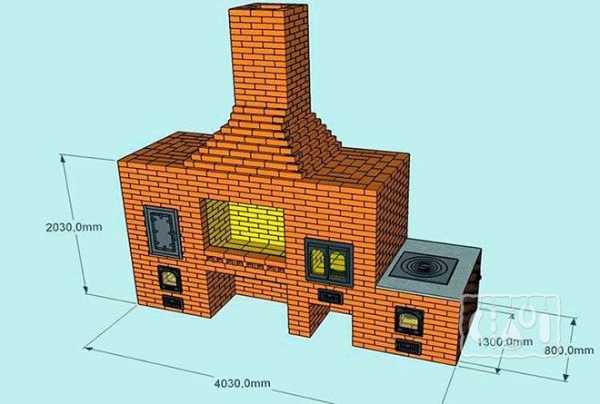

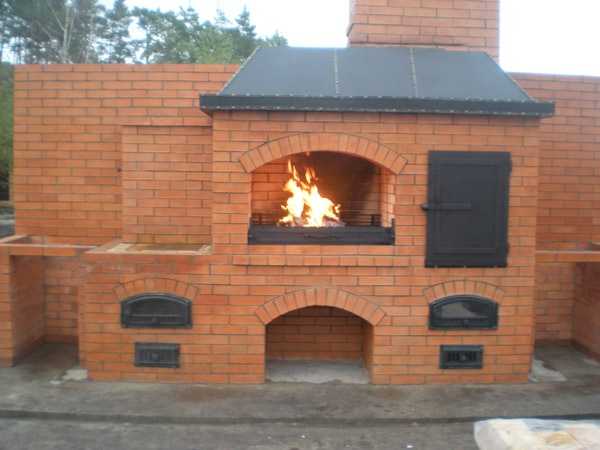

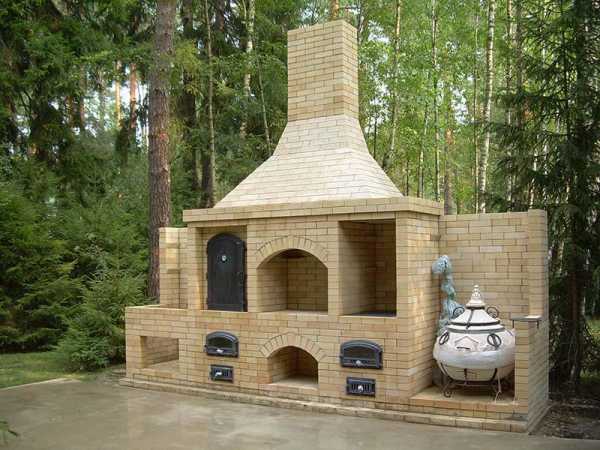

Крупные универсальные печи с коптильнями горячего копчения

Любители больших компаний и шумных застолий, не мыслящие отдых на природе без шашлыков или барбекю, возводят целые печные комбайны: печь-камин-мангал-коптильню.

С экономической точки зрения, такая конструкция выгодна, так как объединена общими стенами и имеет один дымоход.

Несмотря на массивность сооружения, такая печь с мангалом и коптильней не требует большого количества дров. Конструкция размещается на улице, поэтому прогрева стен не требует.

Мангал, варочная и коптильня топятся отдельно. По сути, все они представляют самостоятельные печи соединенные вместе, и по желанию могут быть переставлены местами или дополнены.

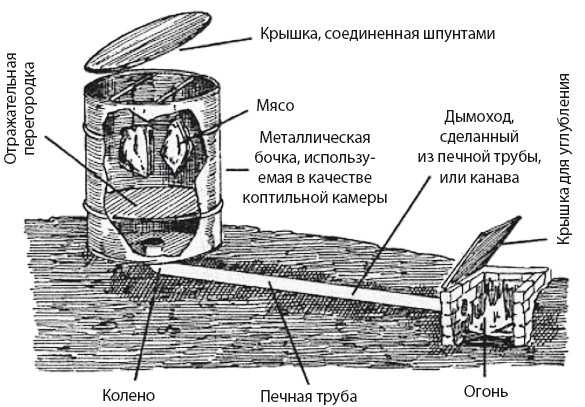

Простейшая коптильня холодного копчения

Такая коптильня делается фактически из подручных материалов, ее устройство полностью понятно из чертежа.

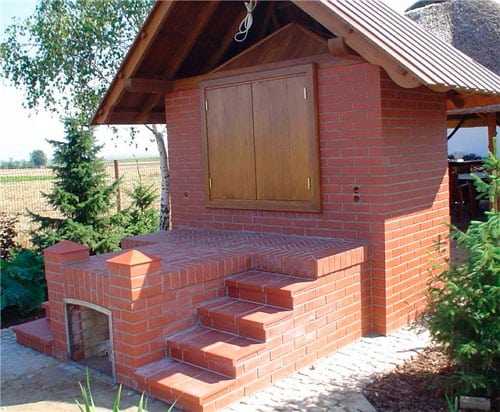

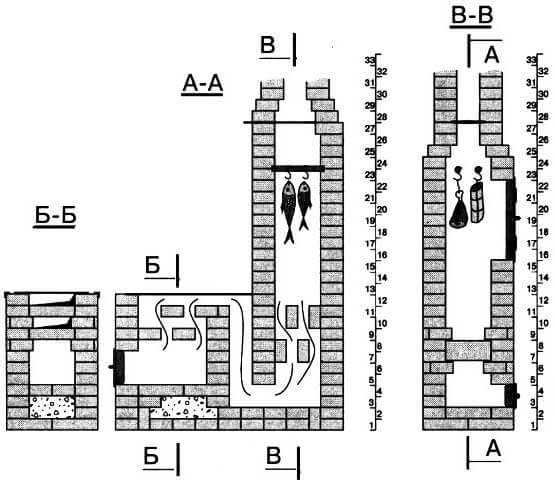

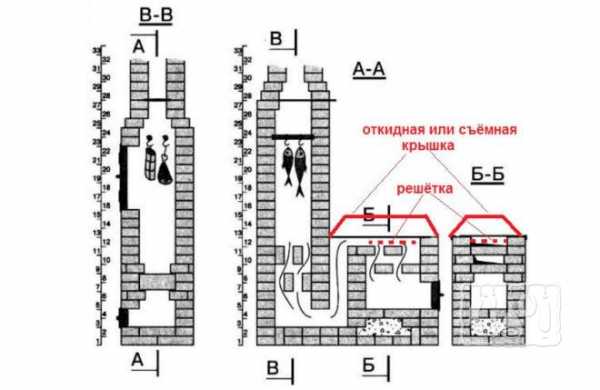

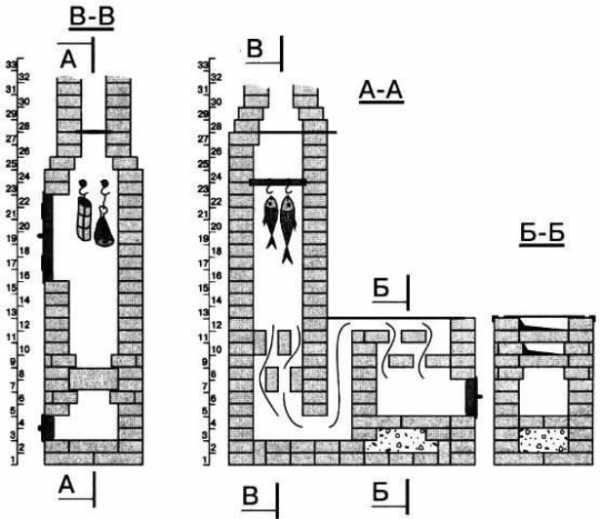

Коптильня для горячего и холодного копчения

При желании можно построить из кирпича коптильню, которая будет одновременно готовить продукцию горячего и холодного копчения.

Принцип такой коптильни предельно прост. Она содержит одну коптильную камеру, на фотографии она имеет самую большую дверку. Одна из топок расположена непосредственно под коптильней и от нее дым поступает по короткому расстоянию в коптильную камеру, тем самым создавая условия для горячего копчения. Вторая топка находится на некотором расстоянии – от 1,5 до 3 метров. Дым от нее прежде чем попасть в коптильную камеру проходит длинное расстояние, успевает остыть и подвергает продукты холодному копчению.

Строительство коптильни

Комбинированная печь довольно тяжелая конструкция, поэтому обязательно обустройство фундамента.

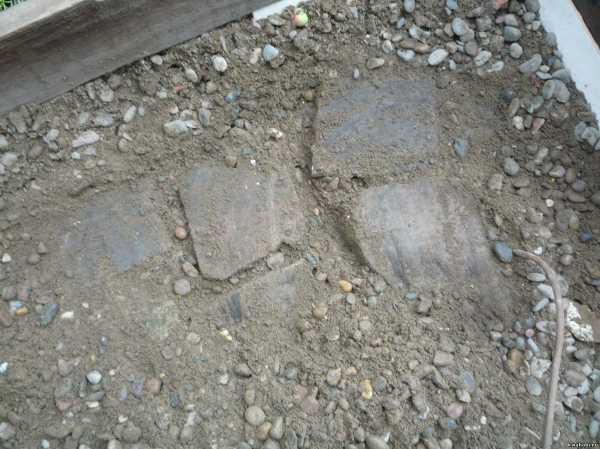

Фундамент

В целом данный тип печи ничем не отличает от печей без коптильни и строительство фундамента подчиняется общим правилам, изложенным в отдельной статье.

Обязательно потребуется два вида кирпича – обыкновенный керамический (красный) и шамотный (огнеупорный) для выкладки топочной камеры.

Кладочный раствор: глина с песком и добавлением соли или цемента. Можно использовать местную глину. Но лучше не рисковать и купить в строительном магазине фасованную печную глину и шамот для топки.

Выбор проекта

Более подробно мы опишем следующую комбинированную печь с варочной поверхностью и коптильней для горячего копчения.

Кладка

При проготовке раствора руководствуйтесь нашими инструкциями.

Каждый ряд кирпичей выкладывают предварительно на сухую. В необходимых местах подрезают болгаркой. После этого 1—2 кирпича вынимают из ряда и опускают на несколько минут в ванну с водой. Ждут, когда из кирпича перестанут выделяться пузырьки воздуха, и только после этого наносят кладочный раствор и устанавливают кирпич по месту. Расшивку швов рекомендуется делать сразу же после укладки очередного ряда, иначе потом сложно будет добиться красивого, естественного вида кладки.

Кладка арочных конструкций: топки мангала, дровяника под печью, выполняется по предварительно изготовленному шаблону из дерева и фанеры.

Установка фурнитуры

Особое внимание уделяют установке дверей топки, поддувала, коптильной камеры.

Для этого используют отожженную стальную проволоку d 3–4 мм, 1–2 м которую складывают вдвое, пропускают сквозь ушко в рамке печной двери, скручивают. На концах отгибают под углом 90%. После установки рамки дверки по месту проволоку размещают вдоль кладки боковых стен печи и закладывают кирпичами. Такая система крепления не позволяет дверцам расшатываться в процессе эксплуатации.

Срок службы такой печи-коптильни может составлять 25 и более лет. При желании можно пристроить к ней мангал, разделочный столик и другие элементы.

izkirpicha.com

Постройка домашней коптильни из кирпича

Коптильня из кирпича, построенная своими руками – это отличная возможность регулярно баловать себя и свою семью натуральными копчеными продуктами, в качестве которых вы можете не сомневаться. Сочное мясо, хрустящий бекон или ароматная скумбрия к пиву, приготовленные в коптильне, имеют неповторимый аромат и вкус, который не сравнится с магазинными аналогами. Однако, прежде чем лакомиться натуральными копченостями на открытом воздухе, нужно правильно построить коптильню, учитывая мельчайшие нюансы. Это довольно сложный и трудоемкий процесс, но результат действительно того стоит.

Строительство коптильни на даче своими руками: что нужно учесть?

Перед тем, как приступить непосредственно к работе, нужно продумать следующие моменты:

• Место расположения. Коптильню лучше всего разместить так, чтоб ее дым не мешал ни вам, ни вашим соседям. Запах копченостей достаточно стойкий и может сильно ощущаться долгое время.
• Материалы. Сегодня коптильню можно сделать из чего угодно, даже старого холодильника. Однако лучший материал для строительства – огнеупорный кирпич. Такое сооружение долговечно и имеет эстетичный внешний вид.
• Типы копчения. Определитесь, какой вид копчения вы хотите использовать – холодное или горячее, поскольку под каждый из них необходима особая конструкция постройки.
• Продукты. От того, что вы собираетесь коптить, зависит устройство системы. Обратите также внимание, что под отдельные виды продуктов коптильню нужно адаптировать.

Холодное или горячее?

Копчение является одним из давних и известных способов приготовления пищи. С его помощью можно эффектно раскрыть вкус мяса и рыбы, используя процесс горения древесины. Само копчение может осуществляться горячим и холодным образом. При горячем копчении блюдо получает более насыщенный вкус и аромат, а вот холодное является более затратным, однако позволяет продуктам дольше храниться.

Главным отличием между коптильнями для холодного и горячего копчения является тип конструкции кирпичной печи. При горячем копчении очаг розжига размещается прямо под камерой, а при холодном он должен размещаться в стороне, при этом дым подается в камеру через специальный подвод.

Более сложной по конструкции является универсальная печь-коптильня, которая может использоваться как для холодного, так и горячего копчения. Ее устанавливают часто в 27 кирпичных рядов. Если вы любите копченую рыбу и другие морепродукты, метод холодного копчения позволит сделать готовый продукт более твердым, и храниться он будет дольше.

Что следует знать при строительстве

Независимо от размера и типа копчения, практически все коптильни из кирпича, построенные своими руками, имеют следующие элементы: топка, камин, колосник и металлическая решетка для продуктов с крючками и крышкой. При строительстве коптильни необходимо использовать не только кирпич, но и глину, которая является полностью натуральным продуктом и не придает пище сторонних запахов. Если глина не найдётся, ее можно заменить обычной землей, а вот цементный раствор применять не стоит.

Несмотря на то, что многие используют металлические дымоходы, потому что они дешевле, лучше всего построить этот элемент из кирпича. Чтоб защитить продукты от осадков, установите над трубой колпак из металла.

При возведении коптильни своими руками не забудьте об установке такого важного элемента, как металлический поддон в коптильном отсеке. В процессе копчения в него будут стекать остатки жира, что позволит избежать появления неприятного запаха и вкуса. Вместо крючьев для подвешивания продуктов можно установить выступы для монтажа съемных решеток.

Как построить коптильню из кирпича: этапы работ

Прежде, чем приступить непосредственно к постройке, нужно в точности рассчитать все детали, подготовить план работы и чертежи. Уделите достаточно внимания подготовке, чтобы потом не упустить никаких важных деталей.

Постройка коптильни состоит из нескольких важных этапов:

1. Подготовка места под коптильню.
2. Закупка материалов и инструментов.
3. Установка фундамента.
4. Монтаж кирпичной кладки.
5. Строительство дымового подвода (при холодном копчении).
6. Проверка работы готовой конструкции.

После выбора места приступайте к плану работы и чертежам вашей будущей коптильни с нужными параметрами. Ознакомьтесь с несколькими типичными вариантами готовых коптилен горячего и холодного типа и выберите наиболее оптимальный для себя. Напишите пошаговый план действий, после чего можно переходить к следующему этапу, а именно – сбор материала и нужных инструментов.

Что понадобится для строительства?

Для монтажа коптильни своими руками вам будут нужны:

• Кирпич (керамический или огнеупорного типа, силикатный использовать не рекомендуется).
• Глина (может заменяться сухими смесями).
• Обычные инструменты для строительства.
• Емкость для замешивания раствора.
• Дверца из дерева.

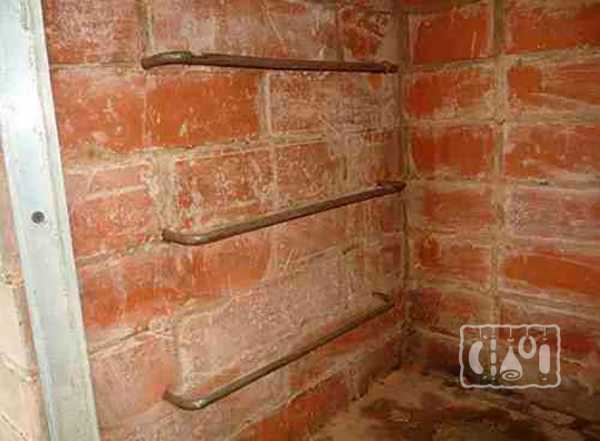

• Металлическая решетка и прутья для продуктов.
• Крышка из металла.
• Уровень.
• Резиновый молоток.
• Шпатель и кельма.
• Составляющие фундамента.

Установка фундамента для коптильни

Этап первый – постройка фундамента. Для него подготовьте такие компоненты, как щебень, песок, бетон и сетка из стали. Может подойти готовая бетонная плита. При изготовлении бетонной подушки необходимо сделать следующее:

• Подготовить яму необходимого размера.
• На дне котлована уложить и разровнять смесь щебня и песка.
• Уложить на дно металлическую сетку, после чего залить сверху бетон.

После полного застывания бетона можно переходить к следующему этапу – установка кирпичной кладки.

Кирпичная кладка

После подготовки фундамента можно приступать к возведению кирпичной кладки.

1. Нанесите бетонный раствор на поверхность фундамента мастерком. После этого приложите кирпич, который должен немного не дотягивать до стыка.
2. Намажьте тычок кирпича раствором для заполнения вертикальных швов. Каждый из кирпичей нужно немного придавить и плотно прижать друг к другу, чтобы исключить появление полостей.
3. Уберите излишки раствора, который выступает над швами, с помощью мастерка. Чтобы установить правильно кирпич, можно легонько постукать по нему резиновым молотком. При установке каждого ряда проверяйте ряд уровнем, чтобы не допустить смещения угла кладки.
4. Идеальная толщина вертикальных и горизонтальных швов – 12 мм. Допустимы незначительные отклонения от этой нормы.
5. Чтобы конструкция была прочнее, необходима перевязка. В каждом из углов кирпичи должны полностью накрыть швы предыдущего ряда. По этой причине порядовку кирпичей лучше начинать с угла. В кладке кирпичей самое важное – правильно установить первые ряды, которым нужно уделить особе внимание.
6. После установки кладки необходимо провести затирку швов, чтоб конструкция приобрела более эстетичный вид.
7. Вообще же, кирпичная кладка не такое уж простое дело. Если вы сомневаетесь в своих навыках, лучше пригласить специалиста.

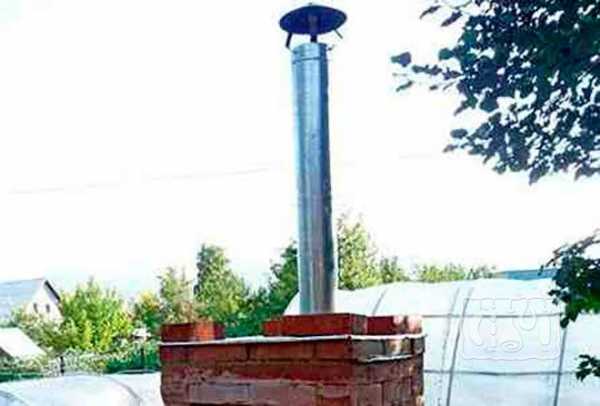

Установка подвода для дыма

Для коптильни холодного копчения обязательно продумайте дымовой подвод. Для сооружения такой конструкции необходимо выкопать траншею длиной около 2 м, шириной примерно 50 см и глубиной 30 см. Около стенок траншеи необходимо выложить кирпичи на ребра, а при изготовлении раствора нужно смешать глину и песок в пропорции 3 к 1. Готовую конструкцию необходимо залить асбестом или накрыть покрытием из металла.

После кладки стен необходимо выполнить такой этап работы, как перекрытие верха коптильни. Это можно сделать с помощью обычного красного кирпича. Установка непосредственно камеры для копчения должна проводиться достаточно аккуратно, при этом глубина камеры не должна превышать 30 см для большего удобства.

Канал дымохода в коптильне должен находиться между топкой и коптильной камерой, которая находится немного выше топки. Оптимальный показатель восхождения – около 9 градусов.

Важные советы

При желании, в печь для коптильни можно поместить фильтр. Его сделать достаточно просто – под прутьями из проволоки в самом низу устанавливается металлический круг, обтянутый мешковиной. Место для фильтра необходимо предусмотреть изначально, поскольку для его крепления необходимо подготовить четыре металлических прута. После установки системы и непосредственно перед использованием фильтр нужно смочить дистиллированной водой.

Если вы хотите построить простую конструкцию, установка которой не займет много времени, тогда идеальный вариант для вас – коптильня из четырех стенок с одной дверью и отверстиями для монтажа металлических шестов. Под крышей из шифера необходимо предусмотреть пространство для зазоров, где будет установлена тяга. Не забудьте установить поддувало или оставьте пространство на 1 кирпич в нижней части коптильни, чтоб увеличить силу тяги во время копчения.

После завершения установки дымохода и дымового канала необходимо дать им просохнуть, после чего засыпать все землей до места, где начинается коптильная камера (высота этого слоя должна быть в районе 15 см).

Ввод в эксплуатацию

Когда коптильня будет готова, самое время ее испытать. Для этого нужно сделать следующее:

• Засыпьте опилки в специальное отделение. Идеальный вариант – ольха, древесина, традиционно используемая для копчения продуктов. Хороши также фруктовые породы деревьев – абрикос или вишня, например.
• Разожгите топку.
• Поместите на решетку или зафиксируйте на крючках продукты для копчения – рыбу или мясо.
• Закройте выходную трубу на крышке и дождитесь прогревания устройства. Изнутри печь должна наполниться дымом. Чтобы держать под контролем процесс, предусмотрите в конструкции термометр.
• Когда показатель температуры поднимется до 60 градусов, нужно открыть выходное отверстие в верхней части коптильни.
• Подождите полчаса, чтоб продукты как следует пропитались дымом. По истечении этого времени можно открыть дверку и осторожно достать содержимое. Мясо или рыба должны быть горячими и приобрести характерный золотистый цвет.
• Если в процессе испытания коптильни вы увидите, как из стенок выходит дым, значит, кирпичи в кладке не были замазаны достаточно плотно. Таким образом, вы сможете увидеть слабые места конструкции и вовремя устранить неполадки.

Как сделать большую коптилку из кирпича?

Если вы планируете сделать коптильню из кирпича большого размера, ее необходимо строить, словно маленький домик. Такая конструкция может включать в себя не только основные элементы, но и дополнительное место для дров, а также поддон для жира. Нередко большие коптильни дополняют мангалом, что делает постройку не только красивой, но и позволяет готовить больше вариантов вкусных блюд на природе.

В верхней части коптильни необходимо установить дымоход, оснащенный задвижкой для регулировки температуры и скорости дымового потока. Не забудьте смазать глиной дверцы и другие деревянные элементы, чтобы избежать возгорания в процессе готовки.

Коптильни большого размера можно делать одно или двухъярусными, горизонтального и вертикального типа. На просторах Сети можно найти немало чертежей различных коптильных печей, с помощью которых вы можете радовать себя и друзей настоящими домашними копченостями с неповторимым вкусом.

Вывод

Как видите, построить коптильню своими руками из кирпича непросто, однако вполне реально. Если тщательно проработать план конструкции и неукоснительно выполнять все этапы работ, можно построить надежную и удобную печь, которая прослужит вам много лет. Если в процессе работы у вас возникнут какие-то затруднения, вы всегда можете просмотреть внимательно видео о монтаже коптильни или обратиться за помощью или советами к профессионалам – строителям-укладчикам.

nashdymok.ru

Коптильня из кирпича своими руками горячего (холодного) копчения

Многие владельцы дач и частных домов обзаводятся коптильными установками. Они могут быть разной конструкции и размера и изготавливаться из различных материалов. В качестве стационарной коптилки оптимальным вариантом является коптильня из кирпича. Своими руками её можно построить на любом приусадебном участке.

Плюсы и минусы коптильни из кирпича

Такое сооружение имеет много преимуществ перед коптилками из других материалов:

• кирпич является прочным материалом, обеспечивающим срок службы устройства в десятки лет;
• такая установка будет украшением любой беседки и зоны отдыха;
• большинство кирпичных коптилен являются многофункциональными установками, позволяющими обрабатывать продукты различными способами.

Однако, кроме достоинств, кирпичная коптильня имеет недостатки:

• для постройки необходимы навыки кладки кирпича и работы с бетоном;
• кирпичную коптилку невозможно переместить на другое место;
• большинство таких аппаратов имеют большие размеры и нуждаются в свободной территории для комфортной эксплуатации.

Особенности конструкции

Устройство для копчения из кирпича может быть любой модели и функциональности, но все они состоят из одинаковых элементов:

• топка, в которой происходит процесс горения;
• колосник, на который кладутся дрова;
• коптильная камера;
• решётки или крюки для продуктов;
• дымоход, отводящий дым из топки и обеспечивающий в ней тягу.

В зависимости от конструкции к этим узлам добавляются подставки для шампуров, решётка барбекю, подставка для котла и другие элементы.

Информация! В коптилках холодного копчения топка и дымоход находятся отдельно от основного сооружения и располагаются ниже коптильной камеры.

Если есть желание построить коптильню из кирпича своими руками, то необходимо учесть следующие факторы:

• Производительность. Зависит от числа членов семьи. Самые простые модели имеют коптильную камеру 1х1х1,5м.
• Место установки. Такая постройка должна располагаться на расстоянии от других зданий и деревьев.
• Необходимая функциональность холодное или горячее копчение, гриль, духовка или сушильная камера. При подготовке продуктов рядом с коптилкой необходимо предусмотреть подвод воды и место для разделочного стола.

Конструкция коптильни

Кирпичные коптильни для разных типов копчения

Конструкция кирпичной коптилки зависит от предполагаемой температуры обработки продуктов. Любую из этих установок можно построить самостоятельно.

Коптильня из кирпича горячего копчения

В этих сооружениях топка находится прямо под коптильной камерой. Простейший вариант установки представляет из себя кирпичную коробку с дверцей. Сверху она накрыта листом металла. В стенках находятся направляющие или крепления для установки решёток с продуктами и поддона для сбора жира.

При копчении на дно камеры ставится кастрюля или сковородка с тлеющими углями, на которые насыпаются влажные опилки и щепа. Они нагреваются, выделяется дым и поступает к продуктам.

В более сложных сооружениях топка отделена от камеры и располагается под ней. Огонь нагревает дно коптилки с насыпанными опилками, а дым от сгорания дров выходит через отдельный дымоход.

изготавливается не только из кирпича, но и из металла, желательно нержавеющей стали.

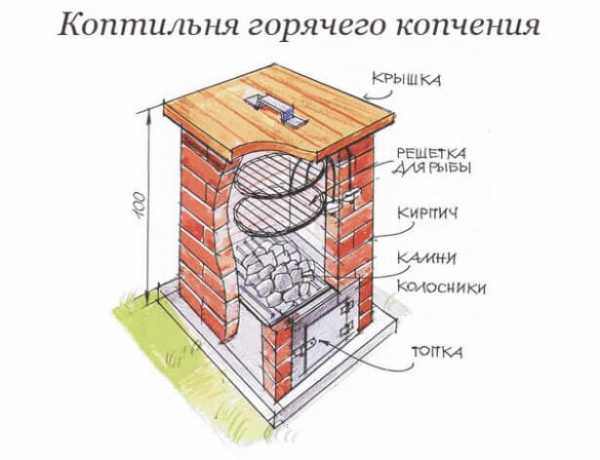

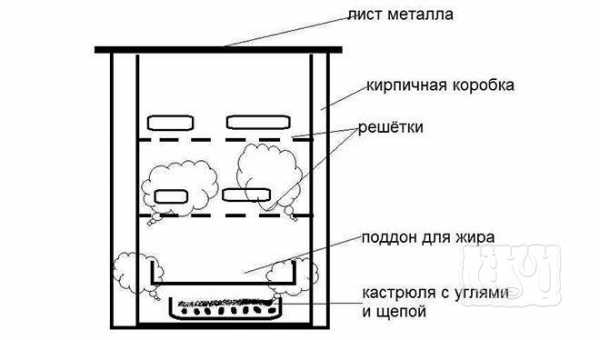

Схема коптильни из кирпича горячего копчения

Коптильня холодного копчения из кирпича

 строится отдельно от дымогенератора. Дым, проходя по дымоходу, остывает и поступает в камеру холодным. Есть несколько вариантов постройки подобных конструкций:

• в стенке кирпичной коробки с дверцей проделывается отверстие, через которое подключается дымоход и дымогенератор с эжектором;
• топка строится отдельно и соединяется с камерой горизонтальным кирпичным каналом;
• коптильная камера строится над выходным отверстием дымохода.

Коптильные установки с дымоходом в земле строятся вверху на склоне холма или оврага:

1. внизу на расстоянии 10м строится топка с колосниками и поддувалом размером 50х50х50см;
2. в земле прокапывается канава 15х15см, один из концов которой примыкает к дымоходу топки, а второй находится под коптилкой;
3. сверху канава накрывается листами металла, шифером или досками, оставляя незакрытым верхний конец на расстоянии 15см;
4. при горении дров в топке дым проходит по канаве, остывая при этом, и попадает в камеру к продуктам.

делается не только из кирпича, но и из других материалов, в том числе из досок и фанеры.

Важно! Дрова необходимо использовать только лиственных пород деревьев, кроме берёзы.

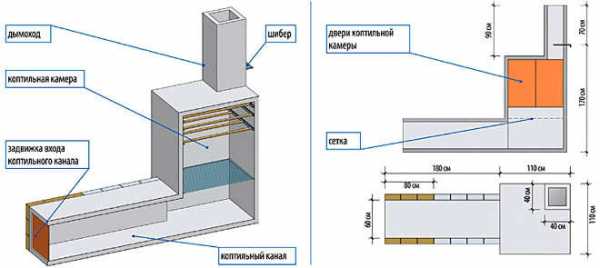

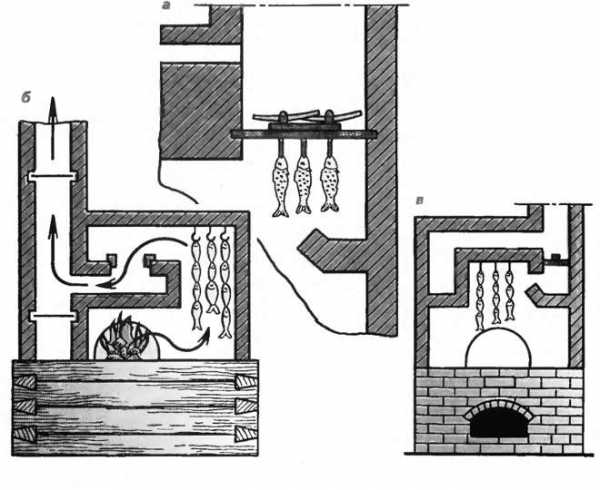

Схема коптильни холодного копчения из кирпича

Простая и небольшая коптильня из кирпича своими руками

Для того, чтобы быстро и просто построить печь-коптилку необходимы:

• 400-500шт (зависит от высоты коптильной камеры) керамических (красных) или огнеупорных кирпичей;
• глина;
• дверца для топки;
• дверь коптильной камеры;
• скобы для решёток и сами решётки;
• задвижки;
• листы металла для крышки и для варочной камеры;
• рубероид для гидроизоляции фундамента, стальная сетка, цемент, щебень и песок.

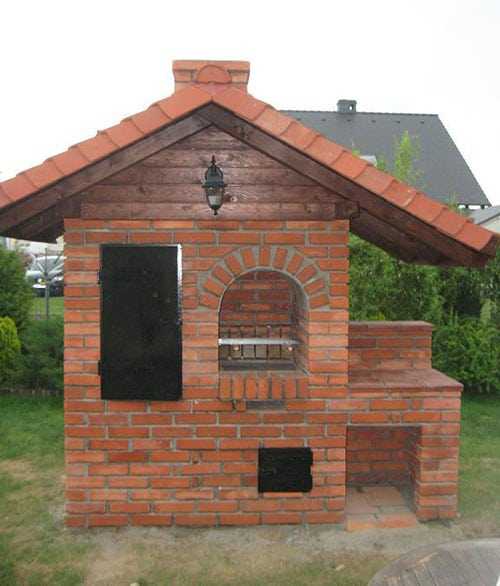

Простая коптильня из кирпича

Оптимальные размеры

Размеры коптилки определяются величиной коптильной камеры. В аппаратах, размер которых превышает 1х1м, решётки получаются слишком большими, поэтому их приходится изготавливать из толстого металла, что утяжеляет всю конструкцию.

необходимо такой высоты, чтобы легко доставать верхний ярус продуктов из камеры. Для людей среднего роста верхняя решётка должно находиться на высоте 1,8м от земли, а потолок самой камеры на высоте 2м. Для увеличения высоты и объёма коптилки допускается установка перед устройством деревянного помоста.

Подготовительные работы

Подготовка к постройке кирпичной коптильни включает в себя следующие этапы:

1. Выбор чертежа модели. Он зависит от необходимых функций устройства.
2. Определение места установки. Оно должно располагаться на расстоянии от зданий и деревьев, желательно разместить сооружение рядом с беседкой и сделать подвод воды.
3. Закупка необходимых материалов. Их количество рассчитывается по порядовой схеме проекта.

Закладка фундамента

Фундаментом этого сооружения является бетонная плита. Для её постройки нет необходимости быть профи:

1. выкопать яму глубиной 10см и размером на 10см больше первого ряда кирпичной кладки;
2. из щебня, песка и цемента в старом корыте замешивается бетон;
3. раствор заливается в яму на половину глубины;
4. укладывается стальная сетка;
5. яма заполняется бетоном;
6. через несколько дней после высыхания фундамента он накрывается рубероидом для гидроизоляции кирпичной кладки.

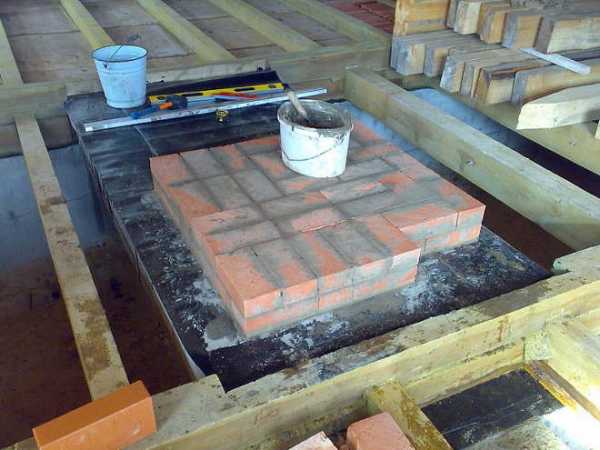

Закладка фундамента коптильни из кирпича

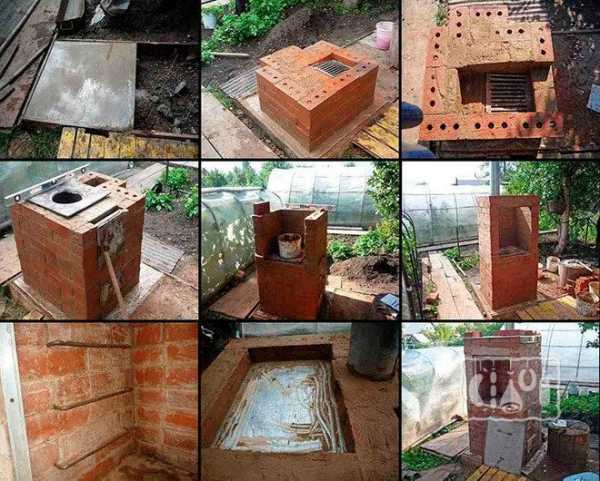

Порядовая кладка кирпичей

После завершения постройки фундамента производится укладка кирпичей по порядовой схеме кладки.

Схема порядовой кладки кирпичей для коптильни

Пошаговая инструкция кладки кирпичей следующая:

1. 1 ряд укладывается дважды. Первый раз без раствора, для разметки, а второй на глиняном растворе.
2. 2 ряд кладётся так же, как первый. Для перевязки швов кирпичи кладутся в шахматном порядке.
3. В 3 и 4 рядах остаётся место для зольной камеры. В стенке вставляется дверца зольника и крепится проволокой. Зазоры вокруг двери уплотняются асбестовым шнуром, пропитанным глиняным раствором.
4. 5 ряд завершает зольную камеру. Кладка над дверцей укрепляется стальными уголками или металлической пластиной.
5. Над зольником устанавливается колосник. Для этого в кирпиче по его контуру вырубается паз на 2см шире, чем решётка.
6. 6 ряд кладётся так же, как 5. Для прочности кладки кирпичи размещаются в шахматном порядке.
7. В 7 ряду остаётся промежуток для установки двери топки. Этот промежуток есть так же в 8 и 9 рядах.
8. В 8 и следующих рядах производится формирование дымохода. Его внутренние стенки необходимо очищать от раствора.
9. Кладка 9 ряда производится так же, как и 8. Укладка кирпичей производится в шахматном порядке.
10. Вставляется дверь топочной камеры. Зазоры герметизируются асбестовым шнуром с глиняным раствором. Топка накрывается стальным листом с отверстием Ø100мм посередине для выхода дыма в коптильную камеру. Допускается установка на это отверстие кастрюли для варки или чугунной сковородки с опилками и щепой.
11. В 10 ряду перекрывается дверца топки. В этом же ряду дымоход отделяется от коптильной камеры.
12. 11 и последующие ряды формируют коптильню. Количество рядов зависит от необходимой высоты коптильной камеры.
13. После укладки необходимого количества рядов устанавливается дверь коптильной камеры. Она также герметизируется асбестовым шнуром.
14. Предпоследний ряд перекрывает дверцу. Кладка над ней укрепляется уголками.
15. Укладывается потолок из металлических листов. Он прижимается последним рядом кирпичей.

Сверху печь для дачи накрывается крышкой из листа оцинкованного металла или профнастила. Края листа загибаются так, чтобы получилось корыто.

Примеры порядовой кладки кирпичей коптильни

Дымоход

После того, как коптилка из кирпича своими руками построена, устанавливается труба дымохода. Она может быть из оцинкованного металла или асбоцементной трубы Ø160мм. Для её установки на глубину в несколько рядов вырубается в квадратном дымоходе круглое отверстие.

Труба завершается искрогасителем, выполненным из оцинковки. Он также защищает топку от дождя.

Дымоход коптильни

Коптильная камера

Через каждые 2 ряда в стенки закладываются стальные скобы. На них устанавливаются решётки с продуктами и поддон для сбора жира. Для более прочного крепления скобы забиваются в отверстиях, просверленных в кирпичах.

Коптильная камера из кирпича

Топка

Топка выкладывается из обычного, а лучше огнеупорного кирпича на глиняном или шамотном растворе. Дно зольника делается с небольшим наклоном наружу для облегчения удаления пепла.

Совет! Вместо кирпича допускается использование чугунной топки из старой печи.

Топка коптильни из кирпича

Коптильные установки других моделей

Кроме простых устройств для копчения есть модели с большей функциональностью. Они позволяют, не только коптить продукты, но и готовить. Любую из этих установок можно построить самостоятельно.

Мангал — коптильня из кирпича

В этих аппаратах дрова и угли горят в топке или прямо в мангале, под шампурами с мясом, а дым от них поступает в коптильную камеру. Это позволяет готовить продукты одновременно двумя способами.

Совет! Для более эффективного копчения отверстие мангала целесообразно прикрывать стальным листом.

Мангал-коптильня из кирпича

Барбекю с коптильней из кирпича

Принцип работы этой установки аналогичен мангал-коптильне. Отличие в том, что мясо готовится не на шампурах, а на решётке и накрывается при этом крышкой. Это делает их более сочными и позволяет обойтись без предварительного маринования.

Установка в мангал-коптильне откидной крышки и съёмной решётки позволяет готовить любым из способов — гриль, мангал или барбекю на выбор. Сборка производится после постройки сооружения. Часть установки, в которой производится копчение остаётся без изменений.

Доработка мангал-коптильни в барбекю

Коптильня — мангал — барбекю с казаном из кирпича

Для комфортного отдыха и приготовления продуктов строятся многофункциональные устройства. можно с готовым проектом или разработать его индивидуально, исходя из особенностей территории и потребностей хозяев дома.

Схема коптильни мангал-барбекю с казанком из кирпича

Коптильня холодного — горячего копчения из кирпича в гараже

Небольшую коптильную установку можно построить не только на приусадебном участке, но и дома, в гараже. Она будет готовить продукты и отапливать помещение.

Для пожарной безопасности это сооружение строится возле стены таким образом, чтобы дверца топки находилась на улице. Дымоход устраивается сбоку топки и выходит через крышу или стену гаража. В холодном режиме дым вырабатывается отдельно стоящим дымогенератором.

Схема коптильни холодного и горячего копчения из кирпича для гаража

Коптильные установки из кирпича при правильном выборе модели и качественной постройке служат много лет и являются украшением приусадебного участка.

moekopchenie.ru

Коптильня из кирпича своими руками: видео, чертежи

Многие люди, которые являются владельцами частных участков, желают обустраивать свою территорию таким образом, чтобы она была комфортной и приятной для применения. Это предусматривает возможность установки различных малых архитектурных форм, а также элементов для приготовления пищи на улице или для готовки мяса и рыбы. Сюда относится и коптильня из кирпича, которая обеспечивает создание вкусных, ароматных и приятных блюд, отличающихся насыщенным и невероятным вкусом.

Данная конструкция может предназначаться как для холодного, так и для горячего копчения. При желании можно построить коптильню своими руками, для чего можно изучить инструкцию и просмотреть соответствующее видео, где будет поэтапно расписан процесс строительства. Создать коптильню можно из совершенно разных материалов, причем нередко для этих целей применяются подручные средства, поэтому не приходится тратить на этот процесс слишком много денежных средств. Именно конструкция из кирпича считается наиболее оптимальным выбором.

Преимущества кирпичных коптилен

Данные изделия обладают следующими положительными сторонами:

• высокая практичность;
• надежность;
• долгий срок эксплуатации;
• возможность выполнить все этапы строительства своими руками;
• прекрасный внешний вид, который будет подходящим для совершенно любого участка.

Однако для обеспечения всех вышеперечисленных преимуществ необходимо подбирать только высококачественные материалы, обладающие нужными параметрами.

Какие материалы нужно подготовить

Построить конструкцию можно только при наличии определенных материалов, к которым относятся:

• специальный кирпич, который должен быть качественным и надежным;
• глина;
• пруты и крышка из металла;
• дверца из дерева;
• решетка, на которой будет происходить процесс копчения продуктов.

Также подготавливаются и инструменты, которые обеспечат выполнение всех запланированных работ. Другим важным вопросом является выбор специализации будущей коптильни, поскольку она может быть холодного или горячего копчения, причем можно даже соорудить конструкцию, которая будет универсальной, поэтому в ней можно осуществлять два совершенно разных процесса.

Выбор места для расположения конструкции

Коптильня из кирпича должна быть расположена на участке в таком месте, где можно будет пользоваться ею со всеми удобствами. Следует помнить, что кирпич является сложным и тяжелым материалом, в результате чего из него получаются только стационарные и капитальные сооружения. Поэтому перенести при желании полученную коптильню в другое место просто не получится. Поэтому выбор ее места нахождения является очень важным моментом.

Место должно быть не только удобным для применения, но и должно находиться на определенном отдалении от жилого сооружения.

Важно помнить, что во время работы коптильни как холодного, так и горячего копчения будет возникать дым, который будет выходить наружу, поэтому рядом с сооружениям не должно быть деревьев, а иначе им может быть нанесен непоправимый вред.

Подготовка участка для строительства

Как только будет решено, где именно будет сооружаться коптильня, нужно выбранный участок правильно подготовить. Для этого выполняются следующие работы:

• Территория очищается от всех ненужных элементов, к которым относится грязь или мусор.
• Верхний слой почвы вместе с травой аккуратно и тщательно снимаются.
• Далее можно приступать к обустройству фундамента, который является обязательным элементом, причем оптимальным выбором считается обычное бетонное основание, глубина которого будет не больше 40 см., поскольку коптильня будет небольшим сооружением.
• Сделать котлован можно своими силами или с помощью техники, однако за счет того, что он будет нешироким и неглубоким, особых проблем с выполнением работы своими руками не возникнет.
• Нередко создаются коптильни, размеры которых являются достаточно большими, причем для них необходимо обустраивать фундамент, который будет заложен ниже уровня промерзания грунта, а также обеспечивается армирование основания;
• Если же коптильня холодного или горячего копчения будет небольшой, поскольку будет предназначаться для маленького количества мяса или рыбы, то для нее при наличии хорошего и плотного грунта, можно будет просто утрамбовать нижний слой почвы.

Процесс создания небольшой коптильни

Как правило, если предполагается формировать конструкцию, которая будет предназначаться для личного частного пользования, а при этом не предполагается постоянно заниматься процессом копчения, то идеально подходит для участка небольшая конструкция, которая будет великолепно справляться с поставленными задачами.

Ее строительство будет легко реализовано своими руками, причем эта процедура не будет занимать много времени или требовать существенных усилий.

Однако даже при возведении небольшого сооружения важно знать, какие нюансы и требования должны быть учтены во время работы. Желательно просмотреть различные видео-ролики, которые в свободном доступе имеются в интернете, причем именно там можно наглядно увидеть, как именно должно быть реализовано строительство.

Весь процесс делится на следующие этапы:

• Изначально важно подготовить чертежи, по которым и будет выполняться вся работа. Их можно сделать самостоятельно, для чего желательно изучить обучающее видео, а также можно скачать уже готовые схемы из интернета или заказать эксклюзивный проект у специалистов. Первый вариант считается самым оптимальным, поскольку он не будет требовать денежных затрат, а также можно своими усилиями сделать конструкцию, которая будет иметь нужную форму, размер и иные параметры.
• В земле, в непосредственной близости с уже подготовленной территорией, необходимо сделать специальное углубление, предназначенное для прокладки дымохода. Он нужен для того, чтобы дым и иные продукты копчения эффективно и оперативно удалялись из конструкции. Он может, также как и сама коптильня, создаваться из кирпича. Для этого желательно пользоваться красным глиняным кирпичом, который является устойчивым перед высокими температурами, а также при нагревании не выделяет каких-либо вредных веществ, в отличие от силикатного кирпича.
• В конце канала дымохода можно приступать к формированию коптильной камеры. Она должна иметь высоту примерно в 150 см. Кладка этого элемента должна осуществляться на ребро, поскольку этот вариант считается самым подходящим для создания качественной и надежной конструкции. Видео этой кладки можно просмотреть в интернете.

• Начинается процесс кладки с того, что вырывается траншея глубиной в 40 см и шириной 60 см.Во время работы нельзя допустить того, чтобы в будущем топка располагалась выше камеры. В этом случае лучше всего, если сам процесс строительства будет реализовываться на подъеме, поскольку тогда не нужно будет предпринимать никаких действий. Однако в случае расположения конструкции на ровном месте, нужно делать уклон для канала дымохода. Дно траншеи нужно своими руками хорошо утрамбовать, после чего начинается сама кладка кирпича. Два кирпича нужно укладывать встык. Лучше всего построить конструкцию с применением глиняного раствора, который легко выдерживает нагревание и считается качественным.
• Следующий этап создания коптильни холодного и горячего копчения заключается в кладке стен. Они укладываются на основание из кирпича, сделанное заранее. Выполнять кладку нужно только на ребро материала. Также обеспечивается обязательная и одинаковая во всех рядах перевязка швов. Высота стенки должна быть равна, примерно, 30 см.
• Верх канала далее нужно перекрыть, для чего также применяется кирпич. Выполнять это нужно домиком, а не плоской крышей. В этом случае укладка кирпича своими руками осуществляется встык по длине. Данную работу желательно выполнять с применением глиняного раствора, а также рекомендуется заранее просмотреть видео этого процесса, чтобы не было никаких нарушений и проблем. Во время данной работы могут появляться различные щели или ненужные пустоты, которые нужно оперативно заделывать.
• Только в конце выполнения дымоходного канала можно приступать к монтажу самой камеры холодного и горячего копчения. Важно реализовать этот процесс таким образом, чтобы вглубь камеры канал уходил примерно на 30 см.
• Как только дымовой канал полностью просохнет, можно засыпать все элементы грунтом до самой коптильной камеры.

Таким образом, сделать качественную, надежную и оптимальную по размерам коптильню холодного и горячего копчения не слишком сложно. Однако желательно все равно изучить подробно соответствующее видео, а также точно следовать инструкции.

Основные советы при обустройстве

Во время работы и создания коптильни нужно следовать определенным рекомендациям, чтобы справиться с задачей идеально:

• Во время создания стен конструкции нужно хорошо закреплять прутья из металла, на которые укладываются продукты. Как правило, количество этих элементов в небольшой по размеру коптильни составляет 8 штук. При этом они закрепляются на разной высоте.
• Часто коптильня оборудуется специальным фильтром, для чего используется стандартная мешковина. Для нее нужно будет фиксировать дополнительные металлические пруты, на которые она и будет укладываться, поэтому наличие этого элемента в коптильни должно быть предусмотрено еще на этапе создания чертежей. Во время работы оборудования мешковина должна периодически смачиваться водой.
• Сверху конструкции нужно укладывать крышку, причем она может быть сделана своими руками. Лучше всего, если она будет металлической, для чего берется лист подходящего металла и из него вырезается нужный элемент.
• Если предполагается создать довольно большую коптильню, то рекомендуется просмотреть специальное видео, в котором будет показан этот процесс. Лучше всего, если конструкция будет представлена в виде небольшого домика. Он должен закрываться дверцей, а также в нем должно правильно располагаться все оборудование.

Таким образом, коптильня горячего или холодного копчения может быть легко создана своими силами. При этом можно реализовать все свои задумки и желания, чтобы получить устройство, являющееся правильно расположенным, удобным для постоянного использования и обладающим нужными параметрами. В результате можно всегда иметь возможность готовить вкусные и непревзойденные копченые продукты. Поскольку делаются все работы самостоятельно, то затраты на оборудование будут минимальными.

poluchi-teplo.ru

Коптильня из кирпича для любителя копченостей

Коптильня из кирпича для любителя копченостей

---

Содержание:

1. Виды коптилен
2. Подготовка к строительству
3. Отделка

Продукты в процессе копчения пропитываются бактериостатическим веществом дыма и подсушиваются. Коптильня из кирпича позволяет значительно увеличить срок хранения таких продуктов. Да и вкусовые качества копченостей из рыбы или мяса многим по нраву.

Виды коптилен

Копчение производят двумя способами: холодным (19-25 ^о) и горячим (45-120 ^о) дымом. Конструкция коптильни зависит от вида обработки продуктов.

Для холодного копчения между топкой и камерой предусматривают дымоход длиной от 1,5 до 4 метров, чтобы дым успел остыть. Процесс длится до семи дней. Продукты после такой обработки не портятся длительное время.

При копчении горячим способом очаг располагают прямо под камерой. Таким образом за несколько часов получают готовые копчености. Они более сочные и ароматные, чем после холодного копчения, но долго хранить их нельзя.

Подготовка к строительству

Часто коптильни из кирпича своими руками строят по готовым проектам. Можно найти варианты отдельно стоящей конструкции. При возможности сооружения большой печи, в ней объединяют мангал, коптильню, варочную плиту.

Совет! Для удобства работы сначала нужно подготовить чертежи. По ним легко посчитать количество требуемых материалов. Схемы порядовки помогут избежать ошибок при кладке кирпича.

Если готовые решения вам не пошли, сделайте свою разработку. Кирпичная коптильня своими руками построенная по собственному проекту станет предметом вашей гордости.

Изобразите план и внешний вид вашей печи спереди и с боков, поставьте размеры. Чтобы лучше представить себе будущую конструкцию, начертите вертикальные разрезы. На них покажите конструктивные элементы и разметьте кирпичные ряды.

При кладке всегда соблюдается правило перевязки швов. Стыки кирпичей по вертикали не должны совпадать в смежных рядах.

Совет! Для кладки своими руками новичкам рекомендуется начертить схему расположения кирпичей для каждого ряда (порядовку).

Сдвижка на полкирпича для перекрытия нижнего шва делается через ряд. Поэтому на порядовке показываются четные и нечетные ряды одной стены.

Площадку для барбекю из кирпича с коптильней нужно очистить от растительного слоя земли и выровнять. С помощью шнурка и колышков разметить габариты конструкции.

Для строительства коптильни используют красный печной или шамотный кирпич. Кладку выполняют на глиняно-песчаном растворе.

Пошаговая инструкция возведения простой коптильни

Операция	Описание
Устройство фундамента	В котловане глубиной 50 см устанавливается опалубка. На дно укладывают бутовые камни, оставляя расстояние между ними. Заливают цементно-песчаный раствор. Для верхнего слоя используют щебень фракции 10-15 мм. Поверхность выравнивают с помощью уровня. Для застывания бетона на две недели опалубку накрывают пленкой или мокрыми опилками от пересыхания.
Цоколь	Цоколь из двух рядов выполняется сплошным настилом. На готовом фундаменте укладывают два слоя гидроизоляции из рубероида или подобного материала. Первый ряд кирпичей укладывают насухо, сверяя габаритные размеры с чертежом. Второй ряд кладется на раствор.
Кладка стен	Коптильня кирпичная кладется на глиняно-песчаном растворе. Горизонтальность и вертикальность рядов проверяют строительным уровнем и отвесом каждые два ряда. Кладка ведется от угла к середине стены. Через два ряда укладывается арматура. Над пятым рядом устанавливают колосники. Для герметичности печи швы должны заполняться раствором полностью. Излишки с внутренней и наружной стороны сразу убираются кельмой.
Восьмой ряд	Уголки для перемычки над проемом поддувала и топки вмуровываются в стену. Дверцы в эти проемы устанавливаются в процессе кладки. Подняв стену до восьмого ряда, внутреннюю поверхность топки обкладывают огнеупорным или шамотным кирпичом.
Десятый ряд	В десятом ряду нужно делать выступы с внутренней стороны. На них будет укладываться ящик для опилок. Для этого в местах укладки половинки кирпича укладывается целый или 3/4 кирпич поперек стены с запуском внутрь печи.
Двадцатый ряд	В двадцатом ряду устанавливается перемычка над проемом коптильной камеры. Ее можно сделать из уголка или двух арматурных стержней. В следующем ряду заложите два-три стержня с расстоянием 30 см между ними поперек камеры. На них будут подвешиваться продукты.
Соединение дымохода с топкой	Перекрытие коптильной камеры делается из кирпича по металлическим уголкам. Для установки дымохода выкладывается опорная площадка. На нее крепится дымоход. Стык обмазывается глиняно-песчаной смесью.
Установка дверцы	Дверцу коптильной камеры делают из металла. Чтобы дым не выходил на улицу, ее размер должен соответствовать коробке. Применять полимерные прокладки не рекомендуется. При нагревании их запах может влиять на качество продуктов.
Завершение строительства	Строительство коптильни своими руками из кирпича завершается установкой зонтика наверху дымохода. Он защитит от попадания дождя в коптильную камеру. Через 2-3 дня производят пробный запуск печи. Во время горения топлива осматривают поверхности стен и стык с дымоходом. Места выхода дыма замазывают раствором.

Для тления опилок или стружки над топкой устанавливают металлический ящик. Над ним размещают поддон, в котором собирается стекающий жир.

Перед дымоходом нужно предусмотреть задвижки. Во время копчения ими регулируется температура и количество дыма.

Совет! Слой гальки или гранитного щебня, насыпанный на цоколь, и накрытый листом железа хорошо накапливает тепло. В золе от прогоревшего топлива можно запекать продукты, завернутые в фольгу.

Отделка

Коптильня кирпичная – своими руками построенная возле дома, требует отделки не только для декоративности. Кирпич – пористый материал, впитывающий атмосферную влагу. Копчение предусматривает подсушивание, а повышенная влажность в коптильной камере вызовет размокание продукта.

Во время копчения нижняя часть конструкции нагревается до 300 ^о, поэтому отделочный материал должен быть жаростойким. Для отделки коптильни используют облицовочный кирпич, керамическую плитку, натуральный камень.

Цена натурального камня превышает стоимость других материалов, зато декор получается эффектнее. Такое сооружение гармонично вписывается в любой ландшафт.

bricks.su

Коптильня из кирпича: чертежи, пошаговая инструкция

Хорошим решением для собственного двора станет коптильня из кирпича. На рынке представлен широкий выбор моделей, есть возможность покупки готового небольшого сооружения, но сделать стационарное устройство можно самостоятельно. Монтажные работы не требуют больших материальных вложений и чрезмерных физических усилий, достаточно подобрать материал и создать проект.

Виды коптилен и чертежи

Сделать самостоятельно аппарат, который бы выполнял функцию насыщения продуктов дымом можно из разных материалов, но преимущества подобной конструкции из кирпича неоспоримы:

• практичность;
• прочность;
• красивый внешний вид;
• возможность ремонтных работ.

Ввиду того что коптить можно все мясные и рыбные заготовки, существует несколько видов устройств, что отличаются по таким признакам:

• по размеру — маленькие, средние, большие;
• по типу устройства — холодного или горячего копчения;
• по выполняемой функции — только копчение, гриль и т. д.

Каждая разновидность предполагает отдельный чертеж, где указываются все элементы коптилки. От точности составления проекта и расчета размеров зависит правильная работа устройства. План — важный этап монтажного процесса, который поможет соорудить коптилку, упорядочить и облегчить строительные работы. Чертежи можно заказать у архитектора или составить самому. Единственное что необходимо — подстроить схему под выбранный тип устройства и учесть нюансы отдельной постройки.

Устройства холодного копчения предполагают более длительное приготовление.

Вернуться к оглавлению

Составляющие части коптильни из кирпича

Коптильня из кирпича состоит из нескольких частей, которые связаны между собой, и функции каждой из них обеспечивают эффект, производящий коптилкой в целом. Проекты сооружений включают в себя такие элементы:

Конструкция сооружается из нескольких важных составляющих.

• печка;
• поддувало;
• дымоход;
• отсек для копчения;
• дверца;
• перекрытие;
• решетка из металла и горизонтальные прутья с крючками;
• отсек для сбора жира.

Суть работы кирпичных конструкций следующий: в топку закладывают тонкие поленья, при сгорании они выделяют густой дым. Поднимаясь по дымоходу, вещество попадает в камеру для копчения. Субстанция, которая остается после затухания огня, остается в поддувале, что расположено над топкой. В процессе копчения продукты выделяют жир, который через решетку скапливается в жироуловителе.

Вернуться к оглавлению

Где лучше расположить?

Определить где построить коптильню можно, основываясь на таких характеристиках:

До начала работ нужно удостовериться, что грунтовые воды проходят достаточно глубоко.

• отдаленность от жилого помещения;
• отсутствие растений и вольеров для животных на близком расстоянии;
• размер места устройства для горячего копчения зависит от выбранного типа коптилки;
• располагать конструкцию на ровной поверхности;
• убедиться, что грунтовые воды глубоко.

После выбора места, необходимо провести подготовку, прежде чем начать сводить печь для копчения. С территории удаляют деревья, кусты и заросли. После этого снимается верхний слой травяного покрова и вырывается котлован. Иногда место, в котором будет сведено устройство, обсыпают галькой, щебнем или сухим песком.

Вернуться к оглавлению

Необходимые материалы и инструменты

Кирпичная коптильня требует тщательного подхода к выбору сырья и расходников. Перед возведением необходимо подготовить следующее:

• кладочные кирпичи, которыми будет осуществляться раскладка;
• глина;
• цемент и песок;
• металлические прутья и крышка;
• двери из дерева;
• металлическая решетка, для выкладывания продуктов;
• уголок;
• материал для перекрытия;
• уровень и отвес;
• мастерок, молоток, шпатель;
• емкость для замешивания раствора.

Вернуться к оглавлению

Пошаговая инструкция

Для начала нужно возвести прочный фундамент.

Даже простейшая коптилка, которая имеет небольшие размеры, требует строгого порядка и следования правилам в процессе монтажа. Прежде чем установить мангал и решетки, важно правильно возвести фундамент и стены, поскольку от этих элементов зависит долговечность и правильная работа конструкции. Пошаговая инструкция разрабатывается до начала монтажных работ. В таком случае риск ошибки минимален.

Вернуться к оглавлению

Возведение фундамента

Перед тем как выложить основу для будущего строения, проводят точные замеры. Чтобы произвести разметку на месте локации, необходимо установить в крайних точках деревянные колышки и натянуть между ними веревку. Глубина фундамента высчитывается в зависимости от размера коптилки: для маленького строения достаточно 40 см, тогда как для больших конструкций необходим армированный фундамент с большей глубиной. Для сооружения основания используют смесь песка и цемента. Для большей прочности к компонентам добавляется щебень или гравий.

Иногда траншею под фундамент засыпают строительным мусором.

После выкладывания дна траншеи материалом, заливается фундамент и оставляется до полного высыхания. Чтобы обеспечить дополнительную надежность устройству, рекомендуется перекрыть основание слоем рубероида. Дополнительного укрепления можно добиться за счет выкладки цоколя. Для этого устанавливается опалубка вокруг фундамента и выкладывается кирпич простой порядовкой.

Вернуться к оглавлению

Сведение стен

Стены постройки возводятся после цоколя.

После того как небольшая опора в виде цоколя построена, приступают к возведению стен. Кладка будет надежной, если порядовка осуществляется на ребро кирпича. Средняя высота стенки — 30—40 см. Швы необходимо перевязывать. Ближе к перекрытию кладка делается встык по длине, и кирпичи устанавливаются так, чтобы получился «домик». Если появляются пустоты или щели — их заделывают глиняным раствором.

Вернуться к оглавлению

Установка дымохода

Для коптильни из кирпича своими руками важно, чтобы путь, по которому будет идти дым был правильно выложен. Дымоход — главный функционирующий элемент постройки. Для него необходима траншея, размеры которой представлены в таблице:

Показатели	Размер, см
Ширина	50
Длина	25—30
Глубина	40—45

После высыпания на дно материалов, выкладывают ряд фрагментов с применением глиняной смеси. Важное условие качественной кладки — два кирпича встык, находящиеся по длине дымохода. Дымоход должен быть на углу от топки на 8—9 градусов. Кирпич устанавливается на ребро, с перевязкой швов. Высота стенок — не менее 25 см. Перекрытие возводится из кирпича, в форме домика.



etokirpichi.ru

Коптильня из кирпича своими руками: чертежи, схемы, видео

Современный рынок предлагает к реализации много разнообразных переносных коптилен, которыми удобно пользоваться на даче или в собственном коттедже. Однако это устройство будет намного надежнее, если сделать его из кирпича.

Глядя на магазинную коптильню, кажется, что это очень сложное устройство, и его трудно сделать своими руками. Однако подобное мнение ошибочно, ведь конструкция такой системы не отличается большой сложностью.

Изучив чертежи, посмотрев видеоинструкцию и фотографии, можно разобраться в тонкостях конструкции. Придерживаясь пошагового руководства, любой умелец легко создаст и установит у себя на участке кирпичную коптильню.

Подготовительные мероприятия

Важно правильно выбрать место, где будет установлено стационарное оборудование для копчения.

Согласно правилам противопожарной безопасности, коптильню разрешается устанавливать вдалеке от жилых зданий и различных хозяйственных построек. То же самое касается и зеленых насаждений. При выборе места нужно обязательно предусмотреть, чтобы на выбранном участке можно было проложить дымоход. Территория очищается от мусора, травы и лишних предметов.

Материалы и инструменты

Для выполнения работы нужно заранее позаботиться о наличии всех необходимых элементов, среди которых отмечают следующее:

• кирпич огнеупорный;
• цемент;
• песок;
• глина;
• мешковина;
• кровельные материалы;
• двери, желательно деревянные;
• стальные уголки;
• строительный уровень;
• мастерок;
• молоток;
• шпатель;
• емкость.

Чтобы все выполнить качественно, мастера советуют заранее сделать чертеж постройки, внимательно изучить пошаговое руководство, придерживаться всех его пунктов при самостоятельном строительстве коптильни.

Возведение фундамента

Ни одна постройка не может обойтись без прочного основания. Сначала делается разметка коптильни. Эта операция выполняется с помощью деревянных кольев и обыкновенного шнура.

Если планируется построить компактную коптильню, подойдет фундамент глубиной не больше 40 см. Для габаритной конструкции требуется сделать более глубокое основание, которое обязательно армируется перед заливкой.

Фундамент обычно покрывается смесью цемента и песка, в которую добавляют гравий. Иногда в эту траншею кидают строительный мусор. Затем все заливается бетонным раствором.

Основание коптильни испытывает не очень большие нагрузки, поэтому такой заливки будет вполне достаточно.

Чтобы обеспечить фундамент гидроизоляцией, его необходимо накрыть сверху слоем рубероида.

Кирпичная коптильня

Чтобы построить такую конструкцию, нужно запастись следующими элементами:

1. Керамический кирпич – 430 штук.
2. Дверца камеры – 14х14 см.
3. Створка дымохода – 14х14 см.
4. Двухконфорочная плита – 41х71 см.
5. Задвижка – 12х21 см.
6. Топочная дверца – 28х28 см.
7. Створка коптильной – 49х25 см.

Кроме того, нужно заранее позаботиться о печной арматуре, которая включает следующие предметы:

• вязальная проволока;
• штыри;
• стальной уголок.

На чертеже показан расход стройматериала на определенный ряд кладки. Легко подсчитать, сколько нужно целых кирпичей и половинок. Опираясь на чертеж, можно заранее позаботиться о необходимом количестве материала.

Подобная подготовительная работа становится актуальной для строителей, не имеющих распиловочного станка. Им приходится колоть кирпич и проводить его обработку своими руками.

Порядовка кирпичной печи с коптильней

Особых сложностей при строительстве печи-коптильни возникнуть не должно. Важно выполнять работу с большой внимательностью.

Ниже представлено несколько советов, которые помогут правильно соорудить устройство:

1. Область между 2 и 3 рядами, где обычно монтируется зольная камера, можно засыпать речной галькой. В результате получится прекрасный накопитель тепла.
2. Если замуровать имеющееся пространство тремя кирпичами в четвертом уровне, образуется отличное место, где можно будет запекать продукты.
3. Между 3 и 4 рядами монтируется дверца, предназначенная для очистки нижнего дымового канала.
4. При кладке 6-12 уровней важно правильно соорудить трубу и ее рассечение.
5. Особого внимания требуют 8-11 ряды. Необходимо позаботиться о рассечении нагретых дымовых потоков на более «спокойные». Они оказывают влияние на имеющуюся тягу. От этого зависит равномерный нагрев печной плиты.
6. Кладка 23 ряда предусматривает установку двух штырей и металлических полосок, на которые будут подвешиваться продукты.
7. Для дымовой трубы требуется сделать отверстие, используя половину кирпича. Размер такого прохода – 13х13 см.

Второй способ изготовления кирпичной коптильни

Этот вариант устройства характеризуется высокой практичностью и удобством эксплуатации. Главным его признаком является наличие двух коптильных камер:

1. Холодного копчения.
2. Горячего копчения.

Конструкция также включает в себя топливник совместно с дымовой трубой, где наблюдается сжигание дров. Образующиеся дымовые газы выходят через канал. Причем они сначала направляются в отделение горячего копчения, затем в трубу.

Для проведения холодного копчения потребуется металлическая емкость, куда предварительно насыпаются опилки. Она должна быть установлена над топливником коптильни.

При большом нагреве древесные частицы тлеют. Происходит вывод дыма, начинается процесс копчения. После этого дым из камеры удаляется через канал.

Третий способ

Испытательные работы

В специальное отделение необходимо засыпать абрикосовые или вишневые опилки. Затем зажигается топка. Внутрь коптильни помещаются выбранные продукты. Проверку и испытание устройства лучше всего проводить на рыбе.

Выходная труба накрывается крышкой. Выжидается некоторое время, пока не произойдет прогрева коптильни и во внутреннее пространство не начнет поступать дым.

Для определения температуры в устройстве рекомендуется воспользоваться термометром. При достижении показателя в 600 градусов можно открыть имеющееся на крыше выходное отверстие. После этого требуется подождать полчаса. Затем дверца открывается и извлекаются копченые продукты. Они должны быть очень горячими и иметь золотистый оттенок.

Во время проведения испытаний можно увидеть, как из устройства выходит дым. Это говорит о плохой заделке щелей. Проверка позволяет обнаружить все недочеты, быстро их устранить и приступить к эксплуатации коптильни.

Похожие статьи:

pechnoedelo.com
