Короб для проводов металлический: виды и применение

Металлические короба

Металлический короб для проводов нашел достаточно широкое применение в электротехнике. Его используют для защиты кабельно-проводниковой продукции от механических, химических и других видов повреждений.

Такой короб имеет достаточно привлекательный внешний вид и, самое главное, в некоторых случаях просто не заменим.

Виды металлических коробов

Металлический короб для провода может быть нескольких видов. При этом эти короба различаются не только по виду, но и по структуре материала, из которого они изготовлены. Различия же по форме короба и способу крепления настолько широки, что практически не поддаются описанию.

Итак:

  • Для частных домовладений наиболее часто применяются так называемые глухие или не перфорированные короба. Они имеют сплошную структуру и полностью скрывают коммуникации от посторонних глаз. В то же время такие короба требуют правильного монтажа, так как в них может скапливаться влага.
  • Перфорированные короба
    лишены этого недостатка. Их можно применять в запыленных помещениях, так как их структура не позволяет скапливаться пыли. Но вот их внешний вид оставляет желать лучшего в связи с чем в частных домовладениях применяются значительно реже.

На фото представлен сетчатый короб

  • Так называемые сетчатые короба применяют для прокладки кабельной продукции. Их цена несколько ниже, чем у коробов представленного выше типа. В то же время такой короб практически не обеспечивает защиты кабелей от внешних воздействий и служит исключительно для их поддерживания.
  • Эту же функцию выполняют и так называемые лестничные короба. Они имеют достаточную жесткость для прокладки большого количества силовых кабелей. И о какой-либо защите здесь речь не идет. Последние два вида коробов предназначены преимущественно для промышленного использования.

Что касается материалов, то короб под провода может быть выполнен из нержавеющей стали, оцинкованного металла и стали горячего оцинкования. Здесь выбор целиком зависит от условий эксплуатации и требуемых показателей долговечности. Понятное дело, что короба из нержавейки являются наиболее дорогостоящими, а из оцинковки самыми дешевыми.

Применение металлических коробов

В магазинах и на сайтах продажи металлических коробов много рассказывают о возможности их использования. Но «Правила устройства электроустановок» четко регламентируют их применение в зависимости от условий монтажа и эксплуатации. Поэтому, дабы не попасть в «просак», советуем уделить данному вопросу самое пристальное внимание.

Применение металлических коробов для скрытой проводки

Для скрытой проводки металлические короба применяются преимущественно в промышленности. Ведь они позволяют обеспечить одно из важнейших условий монтажа провода – это возможность его замены. Ведь короб обеспечивает такую возможность даже при прокладке внутри стен.

Применение металлического короба для скрытой проводки

Итак:

  • Короб металлический для проводов, согласно табл. 2.1.2 ПУЭ, может применяться для проводов любого типа. Это могут быть любые сухие помещения.
  • Для влажных и особо влажных помещений, а также для наружной установки, согласно табл. 2.1.2, следует применять стальные короба с толщиной стенки не менее 2 мм. При этом должна быть обеспечена возможность удаления скапливающейся влаги и конденсата.

Обратите внимание! Данное правило относится только к глухим коробам. Поэтому в данном случае лучше использовать перфорированные короба, которые не дают возможности образовываться конденсату и скапливаться влаге.

  • Обязательным является применение стальных коробов при монтаже скрытой проводки внутри горючих конструкций. Это могут быть любые деревянные дома, а также отдельные горючие элементы. При использовании таких коробов они не требуют дополнительной обработки или соблюдения каких-либо условий. Согласно табл. 2.1.3 ПУЭ, их можно укладывать непосредственно на горючие и трудно горючие элементы.

Применение металлических коробов для открытой проводки

Но, конечно, в большинстве случаев металлическая коробка под провода применяется при открытом способе монтажа провода. Преимущественно для этого используют глухие или перфорированные короба, которые имеют наиболее привлекательный внешний вид и обеспечивают их дополнительную механическую защиту.

Применение металлического короба для открытой проводки

Итак:

  • Для открытой проводки металлические короба, согласно табл. 2.1.2 ПУЭ, могут применяться в помещениях любого типа. Это распространяется и на наружный способ монтажа. При этом правило использования глухих и перфорированных коробов распространяются и на короба, смонтированные открытым способом.

Обратите внимание! Правила требуют особенно тщательного подхода к глухим коробам. Места соединения должны быть выполнены таким образом, дабы в них не могла проникать пыль и влага.

  • Что самое главное, при монтаже металлических коробов, согласно табл. 2.1.3 ПУЭ, не требуется дополнительных средств защиты. Это правило распространяется как на работы по монтажу по не сгораемым конструкциям, так и по сгораемым материалам. Кстати пример такого монтажа вы можете найти на видео, которое размещено на нашем сайте.
  • Ведь в случае применения пластиковых коробов для монтажа по сгораемым поверхностям вам можно применять только специальные кабели и провода в несгораемой алюминиевой или свинцовой оболочке.

Вывод

Что касается монтажа металлических коробов, то наша инструкция не сможет отобразить все то разнообразие крепежных элементов, которые зависят от типа короба, места крепления и просто удобства монтажа. При этом для облегчения монтажа все виды коробов имеют разнообразный набор уголков, разветвителей и крепежных элементов. Это позволяет выполнить монтаж своими руками и без дополнительных усилий.

elektrik-a.su

Назначение и применение металлический короб.  Короба металлические для электропроводки.

Металлический кабельный короб - представляет собой конструкцию прямоугольного сечения, плоской формы, используемая для прокладки проводов и кабелей.

Кабельные короба производят из черного, оцинкованного металла и нержавеющей стали. Основной его функцией является защита проводов и кабелей от загрязнений, влаги, механического воздействия.

Основные характеристики при использовании

Металлический кабельный короб удобен как в монтаже, так и в демонтаже на любых поверхностях. Он является дополнительной изоляцией для проводов кабелей. Крышка устанавливается/снимается легко и быстро, обеспечивая при любом сбое, простой доступ к электрической проводке. Комплект кабельного короба включает в себя: лоток, крышку, соеденитель, а так же болты, гайки и шайбы.

Пример маркировки короба ККП


Короб прямой ККП100х50х3000(1.2)УТ1.5 гор. цинк. расшифровывается как:

  • ширина 100 мм;
  • высотой борта 50 мм;
  • длиной 3000 мм;
  • толщиной металла 1,2 мм;
  • из не оцинкованной стали;
  • после изготовления проходит обработку горячим цинком.

Правильно подобрав материалы вы обеспечите бесперебойную работу всей кабеленесущей системы. Если в помещение используются кабельные короба разных размеров, рекомендуется закупать продукцию у одного производителя, так как при выборе нескольких производителей может возникнуть проблема в креплении секций между собой, тем самым нарушив герметичность конструкции.

Электромонтажники предпочитают использовать в работе именно металлические короба, а не пластиковые или деревянные. И этому есть логическое объяснение. В случае замыкания пластиковые короба не только не защитят провода от дальнейшего возгорания, а только поспособствуют ему. В отличие от металлического короба, который гарантирует предотвращение пожара, а так же надёжную защиту кабеля от внешних воздействий.

Виды климатического исполнения - У3 | УТ 1,5 | УТ 2,5.

При изготовлении кабельного короба исполнении У3 используется неоцинкованная сталь. Всю поверхность покрывают грунтовкой и эмалью.

Исполнения УТ2.5 изготавливают из стали оцинкованной по методу Синдзимира.

Исполнения УТ1.5 изготавливают из неоцинкованной стали, после чего погружают продукцию в ванну с горячим цинком.

Короб прямой серии У технические характеристики:

Артикул Высота, мм Ширина, мм Длина, мм
У1105 50 100 2000
У1106 50 100 3000
У1079 100 150 2000
У1080 100 150 3000
У1098 100 200 2000
У1090 100 200 3000


Короб прямой серии КП технические характеристики

Артикул Высота, мм Ширина, мм Длина, мм Масса, кг
КП-0,05/0,1-2 50 100 2000 5.4
КП-0,1/0,1-2 100 100 2000 7.5
КП-0,1/0,15-2 100 150 2000 9.2
КП-0,1/0,2-2 100 200 2000 11.9
КП-0,1/0,3-2 100 300 2000 15.1
КП-0,1/0,4-2 100 400 2000 19.2
КП-0,1/0,5-2 100 500 2000 25.1


Короб прямой серии СП технические характеристики

Артикул Высота, мм Ширина, мм Длина, мм
Высота борта 50мм
СП 50*50 секция прямая 50 50 2000/2500/3000
СП 100*50 секция прямая 50 100 2000/2500/3000
СП 150*50 секция прямая 50 150 2000/2500/3000
СП 200*50 секция прямая 50 200 2000/2500/3000
СП 300*50 секция прямая 50 300 2000/2500/3000
СП 400*50 секция прямая 50 400 2000/2500/3000
СП 500*50 секция прямая 50 500 2000/2500/3000
СП 600*50 секция прямая 50 600 2000/2500/3000
Высота борта 80мм
СП 50*80 секция прямая 80 50 2000/2500/3000
СП 100*80 секция прямая 80 100 2000/2500/3000
СП 150*80 секция прямая 80 150 2000/2500/3000
СП 200*80 секция прямая 80 200 2000/2500/3000
СП 300*80 секция прямая 80 300 2000/2500/3000
СП 400*80 секция прямая 80 400 2000/2500/3000
СП 500*80 секция прямая 80 500 2000/2500/3000
СП 600*80 секция прямая 80 600 2000/2500/3000
Высота борта 100мм
СП 50*100 секция прямая 100 50 2000/2500/3000
СП 100*100 секция прямая 100 100 2000/2500/3000
СП 150*100 секция прямая 100 150 2000/2500/3000
СП 200*100 секция прямая 100 200 2000/2500/3000
СП 300*100 секция прямая 100 300 2000/2500/3000
СП 400*100 секция прямая 100 400 2000/2500/3000
СП 500*100 секция прямая 100 500 2000/2500/3000
СП 600*100 секция прямая 100

bulding.ru

Короб металлический для прокладки кабеля размеры.  Короба металлические для электропроводки.

Металлический кабельный короб - представляет собой конструкцию прямоугольного сечения, плоской формы, используемая для прокладки проводов и кабелей.

Кабельные короба производят из черного, оцинкованного металла и нержавеющей стали. Основной его функцией является защита проводов и кабелей от загрязнений, влаги, механического воздействия.

Основные характеристики при использовании

Металлический кабельный короб удобен как в монтаже, так и в демонтаже на любых поверхностях. Он является дополнительной изоляцией для проводов кабелей. Крышка устанавливается/снимается легко и быстро, обеспечивая при любом сбое, простой доступ к электрической проводке. Комплект кабельного короба включает в себя: лоток, крышку, соеденитель, а так же болты, гайки и шайбы.

Пример маркировки короба ККП


Короб прямой ККП100х50х3000(1.2)УТ1.5 гор. цинк. расшифровывается как:

  • ширина 100 мм;
  • высотой борта 50 мм;
  • длиной 3000 мм;
  • толщиной металла 1,2 мм;
  • из не оцинкованной стали;
  • после изготовления проходит обработку горячим цинком.

Правильно подобрав материалы вы обеспечите бесперебойную работу всей кабеленесущей системы. Если в помещение используются кабельные короба разных размеров, рекомендуется закупать продукцию у одного производителя, так как при выборе нескольких производителей может возникнуть проблема в креплении секций между собой, тем самым нарушив герметичность конструкции.

Электромонтажники предпочитают использовать в работе именно металлические короба, а не пластиковые или деревянные. И этому есть логическое объяснение. В случае замыкания пластиковые короба не только не защитят провода от дальнейшего возгорания, а только поспособствуют ему. В отличие от металлического короба, который гарантирует предотвращение пожара, а так же надёжную защиту кабеля от внешних воздействий.

Виды климатического исполнения - У3 | УТ 1,5 | УТ 2,5.

При изготовлении кабельного короба исполнении У3 используется неоцинкованная сталь. Всю поверхность покрывают грунтовкой и эмалью.

Исполнения УТ2.5 изготавливают из стали оцинкованной по методу Синдзимира.

Исполнения УТ1.5 изготавливают из неоцинкованной стали, после чего погружают продукцию в ванну с горячим цинком.

Короб прямой серии У технические характеристики:

Артикул Высота, мм Ширина, мм Длина, мм
У1105 50 100 2000
У1106 50 100 3000
У1079 100 150 2000
У1080 100 150 3000
У1098 100 200 2000
У1090 100 200 3000


Короб прямой серии КП технические характеристики

Артикул Высота, мм Ширина, мм Длина, мм Масса, кг
КП-0,05/0,1-2 50 100 2000 5.4
КП-0,1/0,1-2 100 100 2000 7.5
КП-0,1/0,15-2 100 150 2000 9.2
КП-0,1/0,2-2 100 200 2000 11.9
КП-0,1/0,3-2 100 300 2000 15.1
КП-0,1/0,4-2 100 400 2000 19.2
КП-0,1/0,5-2 100 500 2000 25.1


Короб прямой серии СП технические характеристики

Артикул Высота, мм Ширина, мм Длина, мм
Высота борта 50мм
СП 50*50 секция прямая 50 50 2000/2500/3000
СП 100*50 секция прямая 50 100 2000/2500/3000
СП 150*50 секция прямая 50 150 2000/2500/3000
СП 200*50 секция прямая 50 200 2000/2500/3000
СП 300*50 секция прямая 50 300 2000/2500/3000
СП 400*50 секция прямая 50 400 2000/2500/3000
СП 500*50 секция прямая 50 500 2000/2500/3000
СП 600*50 секция прямая 50 600 2000/2500/3000
Высота борта 80мм
СП 50*80 секция прямая 80 50 2000/2500/3000
СП 100*80 секция прямая 80 100 2000/2500/3000
СП 150*80 секция прямая 80 150 2000/2500/3000
СП 200*80 секция прямая 80 200 2000/2500/3000
СП 300*80 секция прямая 80 300 2000/2500/3000
СП 400*80 секция прямая 80 400 2000/2500/3000
СП 500*80 секция прямая 80 500 2000/2500/3000
СП 600*80 секция прямая 80 600 2000/2500/3000
Высота борта 100мм
СП 50*100 секция прямая 100 50 2000/2500/3000
СП 100*100 секция прямая 100 100 2000/2500/3000
СП 150*100 секция прямая 100 150 2000/2500/3000
СП 200*100 секция прямая 100 200 2000/2500/3000
СП 300*100 секция прямая 100 300 2000/2500/3000
СП 400*100 секция прямая 100 400 2000/2500/3000
СП 500*100 секция прямая 100 500

bulding.ru

Короба для прокладки кабелей металлические, пластиковые

Проводку в помещении можно проложить разными способами и самый простой из них – сделать её открытой. Это значит, что все электрические провода и кабели помещаются в специальные кабель-каналы, то есть пластиковые короба. Использование пластика при этом самый безопасный вариант, ведь можно не беспокоиться за пожаро- и электробезопасность. К тому же пластик выглядит эстетичнее, чем открытые провода. Также они могут быть уложены в гофрированный шланг, но такой вариант подойдёт разве что для футуристичного дизайна комнаты.

Кабель-канал имеет множество преимуществ, но стоит отметить, что этот способ установки проводки – самый трудоёмкий. Однако если внимательно изучить вопрос и следовать некоторым небольшим рекомендациям, даже эта задача не покажется очень сложной.

Выбор коробов

Начать стоит с того, что сам короб собой представляет. У него всего две основные части:

  • Основание из дна и стенок по бокам. Чтобы прикрепить конструкцию к стене, там иногда сразу проделываются отверстия для крепежей.
  • Крышка. Она тоже имеет основание и две стенки, которые сделаны специально под соединение с боковыми частями основания. Закрывается короб крышкой, когда туда уже уложены кабели.
  • При выборе короба самое главное – учесть размеры. Всё зависит от количества и размеров проводов, которые предстоит уложить, при этом нужно сохранить дополнительное пространство.
  • Далее внимание уделяется количеству самих пластиковых деталей. Оно будет зависеть от длины проводки, при этом сам канал всегда продаётся в стандартной длине — 2 метра. Перед покупкой, после расчета длины кабелей к этому числу нужно добавить ещё 20 %, чтобы иметь запас «на всякий случай».
  • Что касается дизайна короба, то тут вариантов практически никаких. Найти можно только белый пластик, могут немного различаться оттенки в зависимости от производителя. Модели, сделанные под дерево существуют и имеют более приятный внешний вид, однако найти их очень сложно. Можно сделать фотопринт, что встречается ещё реже и самый дорогой из всех вариантов. Короб также может быть из металла, если требуется что-то прочное. Фурнитура продаётся в белой расцветке, под дерево, а также в металле.

Также внимание нужно обратить на качество. Неровные торцы можно закрыть заглушками и никаких проблем они не создают. Но вот плохое соединение между коробом и крышкой – это уже проблема, причём одна из самых распространённых. Крышка либо постоянно отсоединяется, либо не устанавливается вовсе. Здесь важно учесть, что на крышку из пластика нельзя давить с силой, чтобы заставить её закрыться – так она может потрескаться и сломаться. Этот момент лучше проверять в магазине и брать изделия популярных производителей, у которых браков точно будет меньше, чем у малоизвестного бренда.

Разновидности конструкций

Стоит подробнее остановиться на конструкциях каналов и их особенностях:

  • Мини-кабель-каналы. Такие используются для подведения проводов к телевизору, компьютеру и прочей электронике.
  • Напольные, имеющие необычную овальную форму и не мешающие перемещениям по комнате.
    Парапетные. Их можно часто найти в офисах и административных зданиях. Подходят и для жилых домов.
  • Перфорированные. Вес конструкции меньше за счёт отверстий в боковых стенках короба.
    Плинтусные. Этот вид предусматривает установку кабелей под плинтус, чтобы совсем не нарушать внешний вид комнаты.
  • Гибкие. Делаются из пластика или резины и за счёт перфорации предполагают установку кабелей в тех местах, где есть архитектурно и дизайнерски продуманные изгибы.
  • Угловые. Кабельный канал будет сделан в потолочном плинтусе.
  • Прозрачные. Потому что применить светодиоды можно в очень многих конструкциях.
    Проволочная сетка. Подходит только для технических помещений.

Перфорированные короба обычно используются в тех местах, где сложно организовать доступ к кабелям. Благодаря прорезям в боковых стенках, которые имеют одинаковый размер (10, 12 или 20мм), можно рассортировать множество проводов. Обычно такие короба почти не отличаются от неперфорированных, только разве что за счёт отверстий. Также у них нет элементов для соединения. Они могут быть без крышек и даже с круглым сечением. Расцветки тоже отличаются, так как такие каналы обычно синие или чёрные.

Они делаются из ПВХ, который не горит, а зубцы на боковых стенках закруглены, чтобы не повредить провод. Ненужные зубцы легко убираются за счёт специальной обработки. Ширина основания у таких коробов меньше, чем их высота и это стоит учитывать при покупке.

Если говорить о распространённых размерах, то здесь короба для проводов имеют следующую градацию:

  1. Микроканалы — 12×7 мм – 16×12 мм.
  2. Мини-каналы — 22×10 мм – 40×16 мм.
  3. Средние каналы, самые популярные — 100×40 мм – 100×50 мм.
  4. Большие каналы – до 200×80 мм.

Чтобы точно рассчитать необходимые размеры канала, можно воспользоваться простой формулой — S = (N×d2) / K.

В ней:

  • S – это то, что нужно найти, то есть сечение короба.
  • N – количество кабелей.
  • d – диаметр кабеля.
  • К – коэффициент, который водится для того, чтобы укладка не оказалась слишком плотной и сохранилось место. Он равен 0,45.

После нужно просто подобрать короб с максимально подходящими параметрами. Сделать его немного больше необходимого важно, потому что слишком плотная укладка может привести к тому, что крышка не закроется. Также это нарушит температурный режим для правильной работы кабелей.

Чаще всего устанавливают пластиковый канал, потому что у него есть ряд существенных преимуществ перед коробами других материалов:

  • Пластиковые стоят дешевле.
  • Выдерживает огонь, воду и другие проявления агрессивной среды.
  • Электробезопасность.
  • Простота монтажа.

Металлические обычно изготавливаются из алюминия или нержавейки, а чтобы защитить их от коррозии наносят покрытия в виде сплава алюминия и цинка. Главный недостаток металлических конструкций в том, что им требуется дополнительная изоляция.

Подготовка к установке

Перед установкой короба стоит учесть следующие детали:

  • Все места установки розеток, выключателей, осветительных приборов и подобных приборов нужно продумать заранее.
  • Схему разводки по помещениям лучше расчертить. Так будет удобнее сверяться с ней. Карандашом её можно нанести на стену.
  • Определить метраж пластиковых деталей с учётом запаса.
  • Приобрести фурнитуру.
  • Приобрести короб подходящего размера под все необходимые провода.
  • Подобрать необходимый инструментарий, перед этим нужно определить, как конструкция будет крепиться.
  • Определиться с материалом – металл или пластик.
  • Выровнять поверхность под установку, чтобы не создавались зазоры. Если стены будут не ровными, то и короб придётся устанавливать без натяжки.
  • Чтобы подрезать пластик пригодится болгарка, нож или любой другой предмет, обладающий способностью разрезать что-то.
  • После этого можно устанавливать сам короб для электропроводки согласно намеченной схеме.

Монтаж

Тип установки подбирается в зависимости от материала стены. Под дерево нужны саморезы и шуруповёрт, под кирпич или бетон – саморезы на пластмассовые дюбели. Если проводов требуется уложить не много, а стена не предполагает использование саморезов, то можно применять клеевые составы. Здесь главное учесть, что провода укладываются в короб только после высыхания клея.

На кирпичной стене установка происходит по такому алгоритму:

  1. В задней панели короба проделываются отверстия.
  2. Эта часть устанавливается на предназначенное место, а через отверстия делаются пометки карандашом.
  3. По этим меткам отверстия высверливаются дрелью.
  4. В полученные отверстия вставляются дюбели из пластмассы.
  5. Закрепление конструкции саморезами.

Можно делать отверстия сразу в коробе и стене, что сэкономит время, но требует определенных навыков. Важно учитывать, что короба должны быть как минимум в 10 см от проёмов и в 15 см от потолка.

О стыках

Чтобы правильно установить стыки, нужно постараться, поэтому эта задача одна из самых непростых во всей работе по установке короба и укладке кабеля. Все переходы должны быть без зазоров и щелей.

Для этого и пригодится купленная ранее фурнитура. Конечно, можно обойтись и без неё и подрезать заднюю панель короба и крышку под 45º и состыковать их вместе. При этом короба, конечно, должны иметь одинаковые размеры. Но это не самый удобный вариант

Укладка кабеля

Казалось бы, что сложить провода в короб — простое в процессе укладки кабеля. Однако есть несколько моментов, на которые обязательно нужно обратить внимание:

  • Короба с продольными перегородками позволят укладывать провода своеобразными слоями, чтобы они друг другу не помешали. Если же перегородок нет, то провода просто нужно уложить так, чтобы крышка не открывалась под их давлением.
  • Крышки следует устанавливать со смещением, а не по стыкам задних панелей.
  • Чтобы закрепить крышку, нельзя использовать клей или жидкие гвозди, потому что может возникнуть ситуация, когда её нужно будет открыть. При необходимости можно использовать герметики.

Укладка проводки в короба проходит без проблем, если использовать подходящие материалы и провести все расчеты правильно. Также очень важно соблюдать технику безопасности при работе. В этом случае все риски сводятся к минимуму, электропроводка будет служить длительное время, не испортив при этом интерьер и даже дополнив его удачным выбором короба.

pauk.top

Изделия для прокладки кабеля - Электромонтажные работы Минск МО РБ

Для монтирования электрической цепи одних проводов и кабелей часто бывает недостаточно, их еще нужно к чему-то прикрепить, спрятать или защитить. Чтобы сделать эксплуатацию электрических проводников максимально удобной и безопасной, существуют разнообразные изделия из металла и пластика.

В домашних условиях кабели и провода чаще всего прячут в стене или замуровывают в штукатурку: их не видно, они надежно скрыты слоем гипса или цемента, который служит хорошим диэлектриком при условии, что штукатурка сухая.

В этом случае есть и несколько существенных недостатков.

• При повреждении цепи крайне трудно выяснить, где именно произошел обрыв или утечка.

• Чтобы поменять проводку на более современную и надежную, приходится дела гь ремонт заново.

Чтобы избежать подобных проблем, можно провести кабель или провод поверх стены, а не в ней. Это открытый вид прокладки. Однако в данном случае проводники будут видны, а это не совсем эстетично. К тому же их легко повредить, случайно задев каким-либо предметом.

Для открытой прокладки проводов любого типа существуют специальные короба: пластиковые (применяют внутри помещений) или металлические (используют снаружи, а также в служебных помещениях или на производстве). Пластиковые короба для кабелей и проводов называются кабель-каналом, или электромонтажным коробом.

Кабель-каналы

Кабель-каналы — это пластиковые профили, форма сечения которых напоминает букву П. Открытая сторона накрывается крышкой, которая крепится к профилю с помощью двойного замка.

Помимо широко распространенных П-образных коробов, встречаются также короба треугольные, полусферические и другой формы, предназначенные для разнообразных поверхностей. Цвет кабель-канала обычно белый. Материал изготовления — негорючий ПВХ или полиэтилен.

Короба крепят к поверхности с помощью дюбель-гвоздей, шурупов, саморезов и металлических скоб. На некоторых видах кабель-каналов для этого предусмотрены специальные отверстия. К пластиковым, деревянным и шпаклеванным поверхностям короб можно приклеить специальным клеем. Кабель-канал предназначен для прокладки любых видов проводников — информационных, силовых и осветительных.

Кабель-каналы позволяют монтировать электрические сети любой конфигурации и сложности. Они выпускаются в виде отрезков длиной 2 м (продукция зарубежного производства может иметь другие размеры). В зависимости от сечения и количества проводников ширина и высота могут варьироваться от 15 до 100 и от 10 до 60 мм соответственно. Отрезки кабель-канала соединяются между собой с помощью аксессуаров: поворотных углов, тройников, заглушек и т. д. Более подробно аксессуары и основные размеры кабель-каналов представлены в таблице.

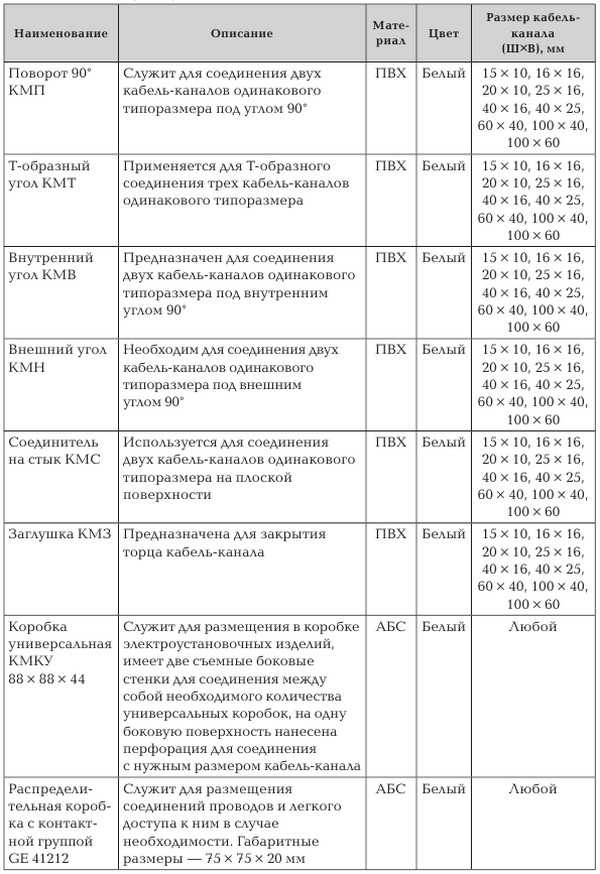

Кроме поворотных элементов существуют также специальные вставки для монтажа розеток и выключателей прямо на поверхности коробов.

Скрытая прокладка телевизионного кабеля и питающего кабеля для розеток, телефонных линий и компьютерных сетей ведется в домах вдоль пола или потолка через напольные и плинтусные кабель-каналы соответствено. Для них также существуют специальные аксессуары.

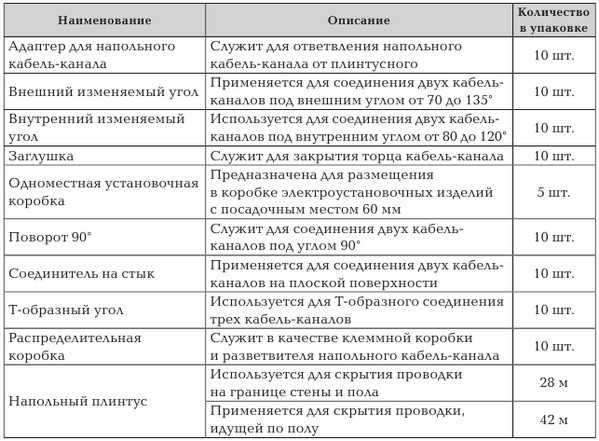

Для прокладки одиночных кабелей, например антенного, используют специальные плинтусы. Внешне они ничем не отличаются от обычных, но середина у них пустотелая и закрыта крышкой. С помощью данного плинтуса можно спрятать 1—2 провода, не устанавливая дополнительные короба.

Достоинства пластиковых коробов:

• отсутствие необходимости выполнять трудоемкие работы по штроблению и штукатурке перекрытий;

• легкий доступ к кабелю;

• дополнительная защита для электропроводников;

• легкость монтажа;

• возможность воплощения современных дизайнерских решений.

Недостатки пластиковых коробов:

• не всегда соответствуют дизайну помещения;

• требуют дополнительного пространства;

• легко ломаются при неаккуратном использовании;

• нуждаются в дополнительных аксессуарах.

Металлические короба

Металлические короба (или лотки) предназначены для проведения кабелей внутри и снаружи помещений. С их помощью множество кабелей компануют в одну трассу и защищают от механических повреждений. Лотки имеют форму П-образного профиля, накрытого крышкой, и изготавливаются из оцинкованной стали. Металлические короба бывают перфорированными, гладкими и лестничными .

Перфорированные изделия имеют меньший вес, их проще монтировать с мощного крепежа. Гладкие короба устанавливают на специальные опоры .

Металлические короба применяют при прокладке силовых кабелей в производственных помещениях, а также в фальшполах или подвесных потолках. Как и пластиковые, они имеют массу аксессуаров для крепления к перекрытиям и компоновки поворотов.

Основные размеры металлических лотков представлены в таблице.

Гофрированные трубы

Кроме коробов для прокладки кабеля применяются пластиковые и металлические гофрированные трубы, которые крепятся с помощью металлических скоб и специальных клипс. Если для монтажа кабель-канала подходит только ровная и гладкая поверхность, то для труб годится практически любая.

Пластиковые

Гибкую пластиковую гофрированную трубу (или гофру) можно поворачивать под любым углом или даже укладывать извивами. У этого вида продукции широкий спектр применения: их используют для прокладки любого вида проводников как внутри, так и снаружи помещений.

Гофра защищает кабель от механических повреждений и повышенной влажности, а также предохраняет человека от поражения электрическим током.

Различают легкие и тяжелые пластиковые гофрированные трубы. Легкие применяют в основном внутри зданий. Тяжелые с повышенной прочностью и влагоустойчивостью — снаружи. И в том, и в другом виде иногда предусматривается стальной зонд для протяжки кабелей.

Пластиковые гофрированные трубы изготавливают из негорючего ПВХ. Диаметр гофры колеблется от 16 до 32 мм. Такие трубы протягивают в помещениях со сложной ломаной структурой перекрытий либо под подвесными потолками, внутри гипсокартонных перегородок и т. п.

Размеры гофры из ПВХ с зондом и без представлены в таблице.

Металлические

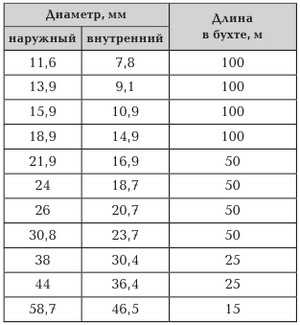

Металлические гофрированные трубы (или металлорукава) изготавливают из стальной оцинкованной ленты и используют, как и гофру, для прокладки проводников внутри и снаружи помещений.

Металлорукав обладает повышенной защитой от механических повреждений. Кроме того, при подключении заземляющего провода он исполняет роль электромагнитного экрана, что немаловажно при прокладке информационных кабелей.

Гладкие жесткие трубы

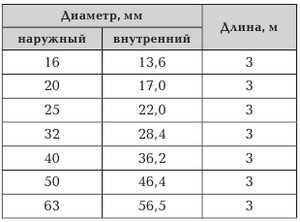

Гладкие жесткие трубы (или трубы ПВХ) — это жесткий вариант пластиковой трубы, изготовленной из поливинилхлорида, не распространяющего горение. Такие трубы служат для защиты и укладки проводов. Их часто замуровывают в штукатурку, бетонные полы и т. д, что весьма удобно: провода скрыты, а в случае ремонта или замены их легко извлечь наружу.

Трубы ПВХ пожаробезопасны и служат для защиты от поражения электрическим током. Поскольку они не гнутся, для поворотов и разводок используются многочисленные аксессуары: тройники, поворотные углы, муфты и заглушки.

Кембрики

Кембрики — это своего рода чехлы, гибкие шланги из ПВХ или полипропилена, которые надевают на кабель поверх оболочки или изоляции. Их используют для придания кабелю более эстетичного вида и дополнительной защиты, а также для соединения нескольких проводов.

Изделия для прокладки кабеля предусматривают следующие варианты монтажа.

Кабель-канал крепят с помощью дюбель-гвоздей размером 6x40. Если перегородка выполнена из дерева или мягкого пластика, кабель-канал прикручивают шурупами или просто приклеивают.

Металлические лотки монтируют с помощью анкерных зажимов, дюбель-гвоздей и болтовых соединений. Иногда для крепления используют специальные полки и кронштейны.

Пластиковые гофрированные трубы и трубы ПВХ монтируют с помощью специальных клипс, которые, в свою очередь, крепят к перекрытиям шурупами или дюбель-гвоздями. Кроме того, для данного вида труб, а также металлорукавов, можно использовать более надежные металлические скобы. Если нужно закрепить турбы быстро, применяют пластиковый хомут или стяжку.













1.jelektrik.by

Короб металлический оцинкованный для прокладки кабеля

Заказать

Всегда в наличии

Отгрузка в течение пяти рабочих дней

Назначение

Короб металлический оцинкованный предназначен для прокладки сигнальных и силовых кабельных трасс систем видеонаблюдения, освещения, технических средств охраны.

Изготавливается на специализированной линии из оцинкованной холоднокатаной рулонной стали марки 0,8 ПС.

Толщина стали лотка короба — 1,2 мм, крышки — 0,55 мм,  деталей стыковочного узла — 1,2 мм.

Размерный ряд

Длина, мм 2000* 3000* 2000* 3000* 2000 3000
Ширина, мм 60 60 100 100 100 100
Высота, мм 40 40 50 50 100 100

*Возможно изготовление короба до 6000 мм

Возможно изготовление и поставка короба из кoppoзиoннo-cтoйкой (нержавеющей) стали

Возможна поставка короба с полимерным покрытием в любой цвет по каталогу RAL

Крепление короба к сетчатому заграждению

Крепление короба к бетонному или кирпичному заграждению


Дополнительно

Короб может покрываться полимерным материалом в цвета по каталогу RAL.

Поставляются планки для крепления к заграждениям серии МАХАОН, кронштейны для крепления к кирпичному, бетонному и сетчатому заграждению.

Замки для коробов

X-образный


T-образный

Г-образный вертикальный

Г-образный горизонтальный

Крепление кронштейна короба к заграждениям


Дополнительно:

www.cesis.ru

Короба для электропроводки – пластик или металл + видео

Каждый жилой дом оборудован системой электроснабжения, и ее монтаж довольно часто производится с использованием короба для электропроводки. Это удобно, рационально и безопасно.

Что представляет собой короб для проводки

Чтобы скрыть электрические кабели и провода раньше проводилось штробление стен. Это было связано с использованием перфораторов и создавало определенные неудобства при возникновении неполадок в электропитании внутри дома, поскольку трудно было найти проблемное место. Приходилось нарушать целостность стены на большом протяжении. Данная операция производится и сейчас. Когда внутренние стены дома отделываются цементно-песчаным раствором, лучше всего для дальнейшей отделки декоративными видами штукатурки, делать скрытую проводку. Но здесь есть и свой риск. Когда возникает необходимость замены проводов, такое покрытие стен нужно будет нарушать. Чтобы этого не происходило, все работы по монтажу электропроводки нужно поручать только специалистам.

Сейчас при производстве монтажных работ используют короб для проводки, который может быть изготовлен из специального пластика, металла и, что достаточно уже редко, дерева. Чаще всего все-таки используется пластик, так как он более легкий в монтаже, имеет эстетичный вид, легко очищается от пыли и грязи, не требует дополнительной окраски или обработки прочими средствами. Любой короб, будь то пластик или металл, устанавливается на уже отделанную стену, под самым потолком, под или над плинтусом. В противном случае вид такой проводки не будет выглядеть эстетичным.

Короба представляют собой конструкции прямоугольного сечения, для устройства нескольких ответвлений от центрального провода используются специальные дополнительные элементы. Крепление данных коробов, в зависимости от материала их изготовления и размеров, осуществляется с применением гвоздей, клеящих составов, саморезов.

Узнайте, как своими руками сделать всю электрику дома и в квартире.

Что такое металлические лотки

Металлические короба для электропроводки изготавливаются из качественной стали, которая покрывается составом из цинка, предохраняющим материал от возникновения коррозии. Кроме оцинкованной стали металлические лотки могут изготавливаться из нержавеющей стали, хотя будут стоить значительно дороже. Но преимущество остается за оцинкованным металлом по причине его доступной цены и легкости в работе. Цинковое покрытие производится в заводских условиях, где изделие из стали погружается в специальные ванны, в результате чего образуется ровная и одинаковая по всей поверхности обрабатываемого изделия толщина защитной пленки из цинка или сплава цинка и алюминия, называемого алюцинк.

Подобные изделия используются тогда, когда необходимо сделать электропроводку, где напряжение может достигать 1000в. Короба из металла производятся в различных модификациях – сплошные, перфорированные, одноканальные или многоканальные.

Монтаж электропроводки в металлических коробах позволяет максимально защитить ее от механического воздействия на всем протяжении срока эксплуатации. Наиболее удобно использовать перфорированные металлические лотки, которые могут как с крышкой, так и без нее. В данных конструкциях отверстия находятся сбоку, что дает возможность быстрого ввода кабелей, а при необходимости сделать различной длины трассу, разрезав металлоконструкцию по имеющимся отверстиям.

В дне металлических коробов есть отверстия круглой формы, через которые удобно подсоединять гофрированные кабели, т.е. в металлической оплетке или кабели, расположенные в тонкой гофрированной трубе. А также кабели и провода, отличающиеся малой пластичностью, жесткие.

Кроме того, что монтаж электропроводки в коробах удобен, эти изделия защищают кабели и провода от перегрева за счет имеющихся отверстий, и даже от воспламенения. Крышки металлических лотков снабжены заземлением, что обеспечивает полную электробезопасность во время эксплуатации системы энергоснабжения дома.

Что представляют собой короба из пластика

И все же, несмотря на лучшую защиту от механического воздействия на провода и кабели металлическими коробами, сейчас большей популярностью пользуются пластиковые короба для электропроводки.

Они изготавливаются из материала, устойчивого к кислотам и щелочам, огню. В качестве материала для изготовления данных конструкций используется ПВХ (поливинихлорид), который не поддерживает открытый огонь, а при возникновении его происходит самозатухание пластичной массы. Этот вид пластика выдерживает значительное механическое воздействие, и если специально не пытаться разрушить его, применяя грубую силу и инструменты, проводам в такой коробке ничего не грозит.

Производятся такие конструкции с сечением разного размера. Есть так называемые мини-каналы, сечение которых начинается от 22х10 мм и доходит до 40х16 мм. Микроканалы и того меньше, их ширина не превышает 16 мм, а высота 12 мм. Кроме этих разновидностей производятся пластиковые изделия для сокрытия проводки размерами сечения от 100×40 мм и до 200×80 мм. Причем размер сечения 100×40 мм или 100×50 мм, считается стандартным и чаще всего используется в жилых и общественных зданиях.

При креплении пластиковых лотков чаще всего используются дюбеля для бетона или кирпича, если же монтаж производится на деревянные стены, то применяются саморезы по дереву. В коробке из пластика могут устанавливаться и розетки, которые легко передвигаются при необходимости к нужному месту подключения какого-либо электрического прибора или оборудования. Кроме этого, можно без проблем добавлять новые розетки, если возникает такая потребность. Производители данных конструкций могут предлагать дополнительные элементы и аксессуары, а сами короба с отдельными секциями, что дает возможность разделять проводку на различные ответвления.

При выборе коробки из пластика необходимо учитывать несколько нюансов – площадь ее сечения, количество проводов, укладываемых в нее, их диаметр и прочее. Подобные расчеты должен делать только специалист, имеющий лицензию на производство подобных работ.

Как производится монтаж коробов для электропроводки

В первую очередь нужно сказать, что самостоятельный монтаж электропроводки весьма рискован, особенно, если у вас нет специальных знаний и навыков. Но общие знания по этому виду работ все-таки нужны любому домовладельцу.

Если монтаж электропроводки осуществляется закрытым методом,то нужно знать, что под провода и кабели нужно проложить негорючий теплоизолирующий материал, в качестве которого, преимущественно, используется листовой асбест.Также обязательно устанавливается распределительная коробка для скрытой проводки. Это изделие представляет собой коробочку круглой или иной формы, в которой предусмотрены отверстия для ввода проводов. Сверху коробка закрывается крышкой. Распределительные коробки изготавливаются из пластмассы и по типу использования могут применяться для открытой или скрытой электропроводки. Применение этих элементов дает возможность соединять провода разных магистралей. Кроме этого, именно здесь происходит первый поиск всех неисправностей в электропроводке.

При устройстве скрытой проводки нельзя допускать, чтобы кабели или провода пересекались между собой. Если необходимо провести кабель через стену в смежное помещение, то делается отверстие, куда вставляется труба и уже к этой трубе подводятся пластиковые короба в обоих помещениях. После этого провода протягиваются через трубу и укладываются на свои места в лотках.

remoskop.ru
