Печь для дома длительного горения на дровах

При отсутствии в дачном содружестве центрального отопления или газопровода, владельцы участков устанавливают собственную систему отопления. На рынке отопительных приборов есть из чего выбрать, начиная от дровяных печей, и заканчивая электрическими. Хочется чего-то практичного, с экономным расходом топлива и высоким КПД. Печи для дома длительного горения на дровах пойдут под все перечисленные требования, к тому же — такую печь можно изготовить своими руками.

Причина, по которой стоит выбрать именно печь длительного горения — из-за ее высокого коэффициента полезного действия (95%). Высокие показатели теплообмена объясняются конструкцией печи. Котел имеет две камеры сгорания, в одной из которых горит само топливо, а в другой сгорают газы. Таким образом тепло от сгорания газа дополнительно обогревает помещение, а не просто уходит в дымоход.

Принцип работы печи длительного горения

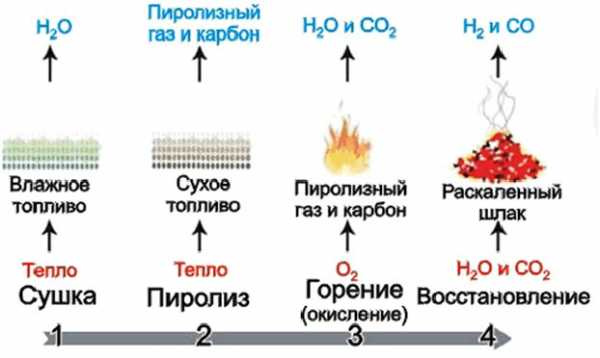

Процесс, происходящий в главной камере сгорания твердого топлива, называется пиролиз — дрова не горят интенсивно, а медленно тлеют из-за мало количества поступаемого кислорода. После укладки дров в камеру, топливо поджигают. Как только огонь занялся, воздушную заслонку открывают полностью, чтобы пламя разгорелось, а газы от сгорания заполнили вторую камеру. Если требуется быстро разогреть холодное помещение, то заслонку не закрывают до момента, когда достигнута нужная комнатная температура.

Прогревание небольшого дома или гаража в таком режиме занимает полчаса или час.

Печь длительного горения создана для экономии топлива и высокой теплоотдачи, поэтому, после быстрого прогрева заслонка закрывается, и оставшиеся дрова начинают тлеть, поддерживая температуру в доме или гараже. Можно подложить новую партию топлива на прогоревшие поленья, тогда время тления и обогрева увеличится.

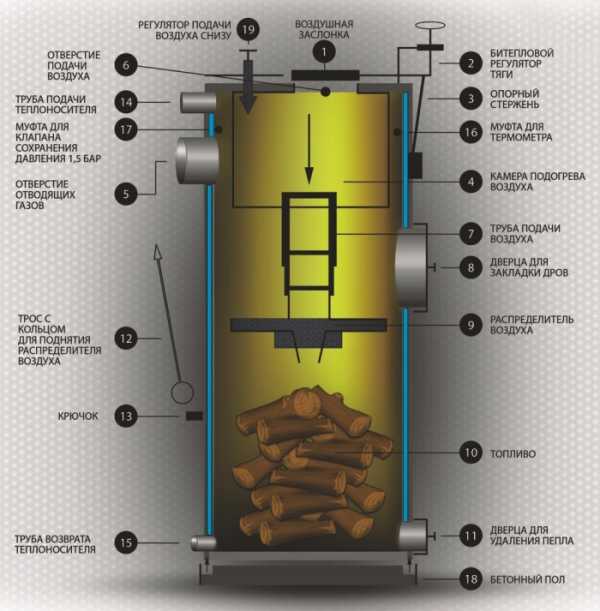

Элементарная конструкция печи длительного горения выглядит так:

Достоинства и недостатки печей длительного горения

В экономичном отопительном оборудовании есть свои плюсы, но и без минусов не обойтись. Рассмотрим каждый из них:
Преимущества:

• Расход твердого топлива ниже (на 50-60%), чем в обычных дровяных печках.
• Коэффициент полезного действия составляет 95%, в русских печах — не превышает 60%.
• Компактные габариты. Самостоятельно можно смастерить печь любых размеров.
• Простая эксплуатация. Печь не требует частой закладки дров, периодичность составляет от 5 до 24 часов.
• Если печь комбинированная, то отапливать помещение можно не только на твердом топливе (дрова или пеллеты), но и жидком (отработка).

Недостатки:

• Дымоход должен быть только прямым, иначе не хватит тяги для тления топлива.
• Требуется очищать внутреннюю часть дымохода от сажи и конденсата 1-2 раза в неделю.

Как выбрать подходящую печь

Для начала следует определить, какую площадь будет отапливать будущая печь. Это может быть небольшое подсобное помещение, гараж, мастерская или загородный дом. Готовые печи от производителей способны поддерживать стабильную температуру в помещениях, площадью от 80 до 250 кв.м.

Выбрать длительность тления твердого топлива также можно. По этой характеристике печи разделяются на три типа:

• Минимальный период (5-8 часов)
• Средний период (8-10 часов)
• Максимальный период (10 и более часов)

В качестве материала для основания конструкции используются следующие металлы:

• Сталь
• Чугун
• Кирпич

Различаются материалы степенью теплопроводности и количеством времени, которое затрачивается на прогрев котла. Кирпич прогревается достаточно долго — придется затратить больше топлива. Чугун хорошо сохраняет тепло, но процесс монтажа и транспортировки печи потребует приложить большие усилия. Выгоднее всего будет использовать сталь — здесь и быстрый прогрев, и хорошая теплоотдача. В случае если возникнет желание сделать печь самостоятельно, не нужно будет варить котел с нуля, подойдет металлическая бочка или использованный газовый баллон.

Как сделать печь длительного горения своими руками

Для работы заранее подготавливают инструменты:

• Аппарат для сварки и комплектующие к нему
• Газовый резак
• Молоток (Кувалда)
• Мерная лента

И материалы:

• Железные листы (толщина 4-5 мм)
• Труба для дымохода (диаметр 100 мм)
• Металлическая бочка

Пошаговая инструкция по сборке на примере металлической бочки:

• 1. Для бочки вырезается крышка из металлического листа. Диаметр следуют чуть увеличить, на 45-50 мм.
  2. С помощью молотка или кувалды загибаем края листа вниз, чтобы крышка плотно закрывалась.
  3. По центру крышки вырезается отверстие для трубы (диаметром 100 мм).
  4. Внизу бочки делается отверстие, через которое будут закладываться дрова. Ровно под ним вырезают еще одно, для поддувала.
  5. Между ними внутри бочки привариваются уголки или металлические пруты для поддержки колосниковой решетки.
  6. Вверху бочки с боку вваривается труба, диаметром 100 мм для дымохода. Длина трубы должна быть не меньше 40 см, чтобы скапливалось меньше конденсата и сажи.
  7. Изготавливаем пресс, который будет сдавливать топливо, не давая поступать лишнему воздуху.
  8. Из металлического листа вырезается блин меньшим диаметром, чем сама бочка.
  9. По центру блина вваривается труба, диаметром 100 мм, а ее длина должна быть на 30 — 50 см больше длины бочки.
  10. Снизу крышки привариваются уголки по всей окружности, чтобы пресс плотнее ложился на поленья.
  11. Проводится сборка всех компонентов. В бочку устанавливается решетка, пресс, на трубу пресса надевается крышка.
  12. Крышка тщательно заваривается, а перед этим в зазор между крышкой и бочкой укладывается асбестовая прокладка, чтобы конструкция не пропускала дым и угарный газ.
  13. Устанавливается дверца топки и воздушная заслонка. Проводится пробная растопка на улице. Если все в порядке -печь монтируется на заранее подготовленное место и подключается к дымоходу.

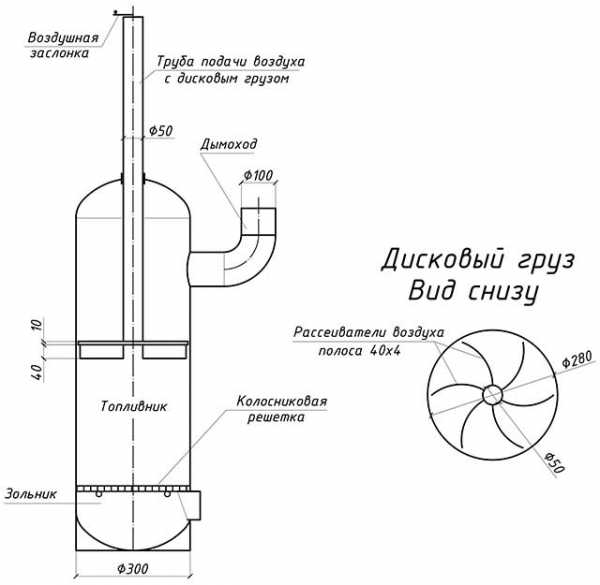

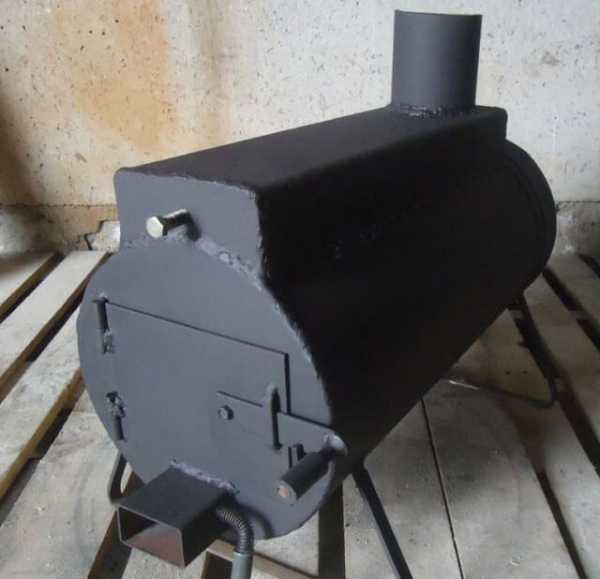

В результате получается следующая конструкция:

Расчеты делаются самостоятельно, исходя из площади отапливаемого помещения.

Виды печей длительного горения

На основе этой инструкции изготавливают печи различных видов — все они работают по принципу длительного горения, но имеют некоторые отличия.

• Печь Бубафоня изготавливается и работает по такому же принципу, только вместо бочки для основы чаще используют газовый баллон.

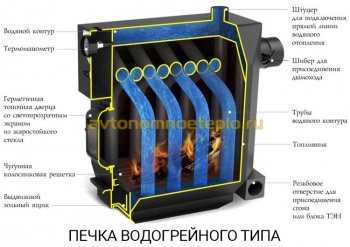

• Печь с водяным контуром делается из металлической трубы. Кроме прогревания подсобного помещения, она прогревает и воду, которую используют для мытья рук или других нужд.
• Печь на отработке работает как на жидком топливе (масло, солярка), так и на дровах.

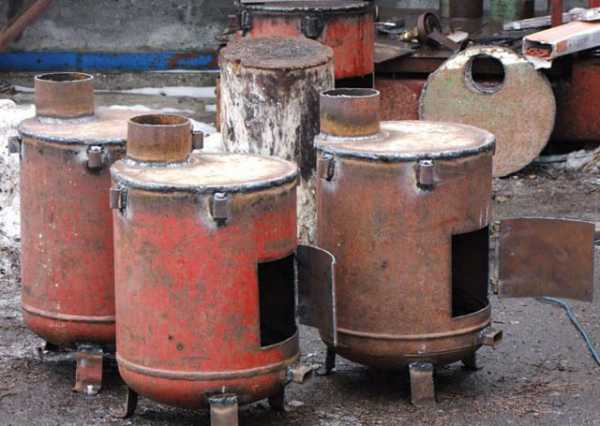

Печи на основе металлической бочки или баллона выглядят не очень симпатично, поставить одну из таких в жилой дом не захочется, поэтому их устанавливают в гаражах, мастерских или теплицах. А в загородном доме выкладывают кирпичную печь длительного горения.

Печь длительного горения из кирпича

Принцип действия здесь несколько другой, как и строение всей конструкции. Внутри кладки выстраивается целая система для подачи воздуха. После разведения огня и герметичной закупорки топливной камеры, пламя регулируется с помощью заслонки, а блуждающие внутри печи газы дают дополнительное тепло.

Габариты также рассчитываются в зависимости от площади дома. Постройка кирпичной печи всегда начинается с закладки фундамента, после чего, соблюдая точную порядовку, укладываются кирпичи. Для работы потребуются следующие инструменты:

• Отвес для обеспечения ровности конструкции
• Строительный уровень
• Измерительная рулетка
• Мастерок каплевидной формы
• Емкость для размешивания цемента
• Зубило и молоток, чтобы раздрабливать кирпич на нужные части

Перед началом работ посоветуйтесь с профессиональным печником. Если самостоятельная кладка производится в первый раз, без помощи специалиста могут возникнуть ошибки, которые повлияют на работу печи и ускорят износ.

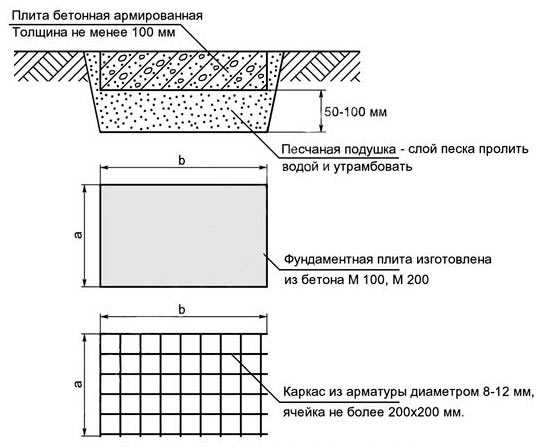

Фундамент печи

Так как нагрев кирпичей в печи этого типа происходит быстро, фундамент должен располагаться от основания дома не меньше, чем на 70 см. Образовавшуюся пустоту заполняют песком, чтобы снизить пожароопасность.

• Выкапывают котлован, глубиной 70 см. Диаметр ямы должен быть на 10 см больше, чем будущая печь.
• Дно котлована укрывается гидроизоляцией из битумных листов и засыпается слоем песка (10 см).
• Сверху кладут щебень, чтобы цемент фундамента лучше схватывался.
• Разводится цемент с песком (1 к 3).
• После создания фундамента на него укладывается лист асбеста, чтобы нагретая кирпичная кладка преждевременно не разрушала основание.

Кладка печи

Кладка делается из каленого кирпича, а топка и внутренние перегородки выкладываются жаростойким, керамическим материалом (шамотный кирпич).

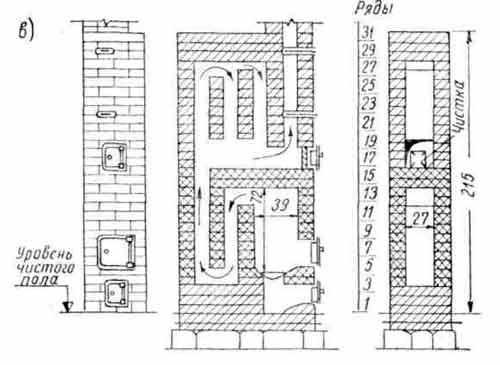

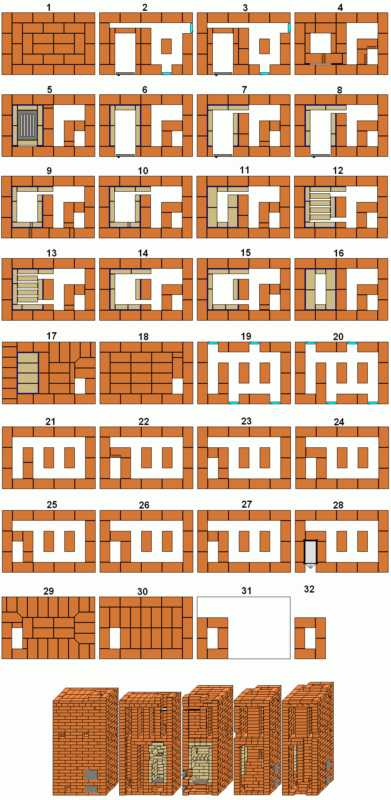

Для надежной конструкции следует обязательно соблюдать порядовку. Ровность и точность первого и последующих рядов замеряются отвесом и линейкой-уровнем. Кирпичи кладутся на раствор из глины с песком. После выкладки топливной камеры, швы обжигаются, чтобы проверить качество раствора и самой кладки.

Дверца на топливную камеру, заслонки и задвижки устанавливаются в последнюю очередь, когда выложен последний ряд кладки. Все эти элементы должны герметично закрываться, поэтому перед монтажом, между кирпичной кладкой и металлом укладывают асбестовые прокладки. Допускается использование силиконовых присадок.

Для возведения дымохода желательно использовать составные элементы — они увеличат эксплуатационный срок и облегчат обслуживание. Внутри готовых кирпичных блоков размещается керамическая труба, отделанная утеплителем. Инструкция по установке составного дымохода у каждого производителя разная и идет в комплекте поставки.

Правила безопасности при эксплуатации печи

Система печи длительного горения является более опасной из-за скорости нагрева ее основания. При использовании соблюдайте следующие правила предосторожности:

• Окружающие печь стены должны быть отделаны асбестовыми листами или другими огнеупорными материалами.
• На расстоянии 1,5 метров от печи не должно быть легковоспламеняющихся предметов.
• Чистку дымохода следует проводить не реже раза в 2-3 месяца.
• В отапливаемом помещении обязательна установка хорошей вентиляции.
• Не рекомендуется оставлять печь без присмотра на длительный срок.

Заключение

Конструкции печей длительного горения разнообразны, как и материалы, из которых выполнены отопительные приборы. Можно приобрести уже готовую продукцию в магазине или изготовить ее самостоятельно. Главное разобраться, какой тип печи лучше прочих подойдет для вашего загородного дома или гаража. Широкое распространение печи с описанным принципом действия получили, прежде всего, из-за внушительной экономии топлива, а также подкупающей простотой в эксплуатации и обслуживании.

‘; blockSettingArray[0][«minSymbols»] = 0;blockSettingArray[0][«minHeaders»] = 0;blockSettingArray[2] = []; blockSettingArray[2][«setting_type»] = 3; blockSettingArray[2][«element»] = «»; blockSettingArray[2][«directElement»] = «.sb-a»; blockSettingArray[2][«elementPosition»] = 1; blockSettingArray[2][«text»] = ‘

‘; blockSettingArray[2][«minSymbols»] = 0;blockSettingArray[2][«minHeaders»] = 0;blockSettingArray[3] = []; blockSettingArray[3][«setting_type»] = 3; blockSettingArray[3][«element»] = «»; blockSettingArray[3][«directElement»] = «.footer-a»; blockSettingArray[3][«elementPosition»] = 1; blockSettingArray[3][«text»] = ‘

‘; blockSettingArray[3][«minSymbols»] = 0;blockSettingArray[3][«minHeaders»] = 0; var jsInputerLaunch = 15;

remboo.ru

принцип действия печки, выбор и рекомендации по установке

В настоящее время на отечественном рынке представлено много видов отопительных печей. Наибольшей популярностью заслуженно пользуются простые в работе, надёжные в эксплуатации и элегантные по внешнему виду печи длительного горения. Обладая способностью обеспечивать тепло круглые сутки, они отлично подойдут для частных домов и дач.

Отопительная печь длительного горения на дровах

В обычной, отапливаемой дровами печи, топливо сгорает за два-три часа. За это время помещение успевает прогреваться, но потом также быстро остывает. Приходиться дрова добавлять довольно часто, что не очень удобно, особенно в ночное время.

Разработчики сумели частично решить эту проблему, сконструировав печи длительного горения для дома. В таких конструкциях временной промежуток горения дровяного топлива увеличивается до десяти часов.

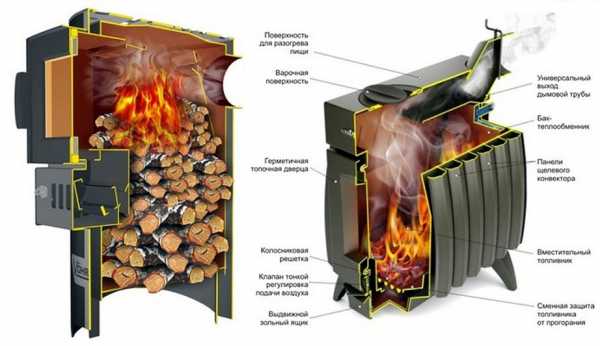

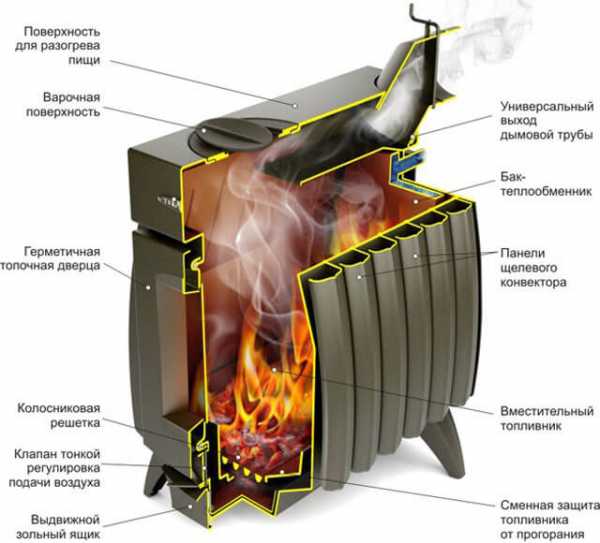

Конструкция и принцип работы

• Производятся отопительные приборы из стали или чугуна.
• Их топка более вместительна и разделена на две части.
• Некоторые модели могут иметь водяной теплообменник или конвекционную систему.
• Печи длительного горения на способны работать в двух режимах.
• Если есть необходимость быстро нагреть помещение, то следует зольник выдвинуть на несколько сантиметров, а шибер открыть полностью.
• Для поддержания температуры на одном уровне предназначен режим длительного горения. Для этого перекрываются заслонки поддувала и трубы. В топку ограничивается подача кислорода и уменьшается тяга. Начинает тлеть то количество дровяного топлива, которое получает достаточно кислорода.
• Другая часть дров нагревается и выделяет горючие газы. Через определённый промежуток времени в топке, которая имеет отдельный приток кислорода, они сгорают, выделяя тепло.
• У печи с длительным горением КПД гораздо выше, чем у обычной.
• После закладки дров в течение длительного времени можно получить гораздо больше тепла.

Достоинства и недостатки отопительного оборудования для дома и дачи

Как и любой товар печи длительного горения имеют свои достоинства и недостатки.

Преимущества:

• Экономически выгодные, так как дешевле традиционных отопительных приборов.
• Имеют небольшой вес, компактные размеры и не требуют сооружения фундамента.
• При полной загрузке гореть могут до десяти часов.
• При необходимости можно добавить дрова, не прерывая процесса горения.
• КПД 75–85%.
• В качестве топлива можно применять уголь и пеллет.
• Конструкции безопасны в эксплуатации.
• Установить можно в любом, оборудованном дымоходом, помещении.
• Являются хорошим вариантом печи для дачи. Длительное горение отопительного прибора позволяет увеличить промежутки между закладками от шести до двадцати часов. С помощью традиционных моделей обогреть редко посещаемый дом затруднительно.
• Привлекательный и современный дизайн, а также небольшие габариты позволяют использовать печи в любых помещениях.

Недостатки:

1. Конструкция печей достаточно сложная.
2. В них нет возможности использовать жидкое топливо.
3. Труба дымохода для таких конструкций не должна быть изогнутой.
4. Из-за попадания в дымоход газов, которые имеют низкую температуру, образовывается конденсат.
5. Печи способны обогревать только небольшие по площади помещения.

Выбор и установка печи в доме

В первую очередь следует обратить внимание на эксплуатационные, технические характеристики конструкции и особенности её работы.

Так как по мере удаления от печи снижается её эффект, то при приобретении оборудования необходимо обратить внимание на следующие параметры:

Функциональные возможности. Некоторые модели, если их вмонтировать в перегородку, могут обеспечить обогрев двух комнат. Отапливать можно и весь дом, если приобрести к основному оборудованию дополнительные воздуховоды.

Мощность печек. Конструкции длительного горения можно выбрать с любой производительностью. Для небольшого помещения не рекомендуется приобретать производительную печку.

Температура нагрева от неё будет выше, чем необходимо. Топлива расходоваться будет неоправданно много. Да и полезной площади такая конструкция занимает большое количество.

При выборе мощности печи необходимо учитывать теплосберегающие особенности помещения, его размеры и место расположения конструкции.

Частота использования. Для редко посещаемых дач, требующих прогрева в минимальные сроки, лучше всего выбирать стальные модели. Они отдают тепло непосредственно после растопки. Идеальный вариант – буржуйка.

В небольшом доме постоянного проживания альтернативой русской печке будут пожаробезопасные, современные агрегаты длительного горения.

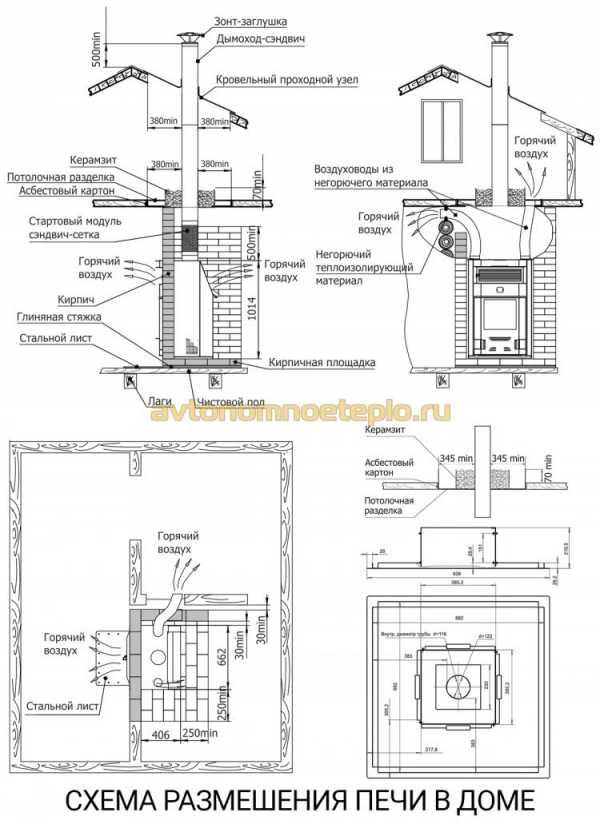

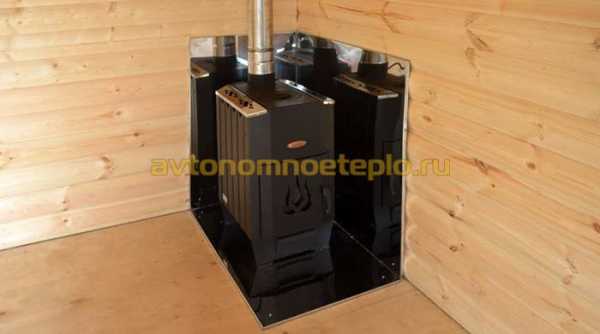

Рекомендации по установке печи в доме

Монтаж конструкций достаточно прост. Соблюдения каких-либо сложных правил не требуется. Следует только соблюдать некоторые рекомендации:

1. Чтобы избежать возгорания, под агрегат необходимо постелить огнеупорный лист.
2. Не желательно устанавливать конструкции вплотную к стене. Рекомендуемое расстояние до межкомнатной перегородки – около двадцати сантиметров. Необходимо это потому, что забор воздуха осуществляется со всех сторон печи.
3. Для обеспечения достаточной силы тяги труба дымохода в сечении должна иметь не менее ста пятидесяти миллиметров.
4. Дымоход следует установить так, чтобы его можно было в любой момент разобрать и очистить от смол.
5. Трубы дымохода лучше всего собирать против движения газов. Это позволит уберечь пол от смолы, которая в виде конденсата оседает на стенках.

Популярные модели печей длительного горения

Самыми популярными печами длительного горения считаются: «Булерьян», «профессор Бутаков» и «Бренеран». Они пользуются большой популярностью как в России, так и в странах СНГ.

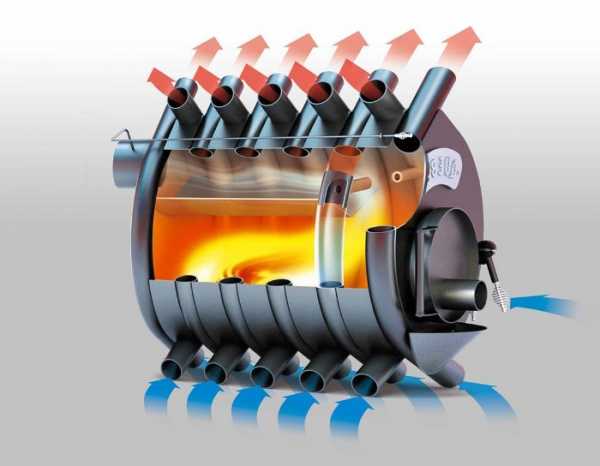

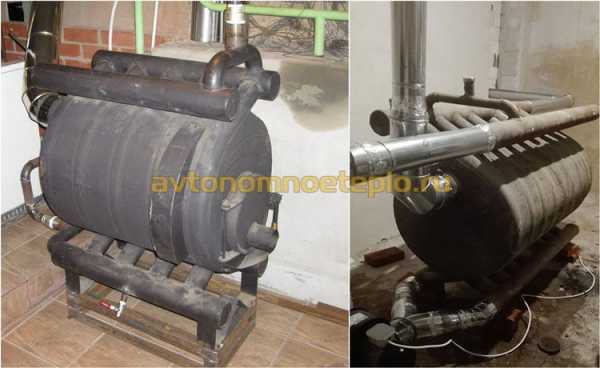

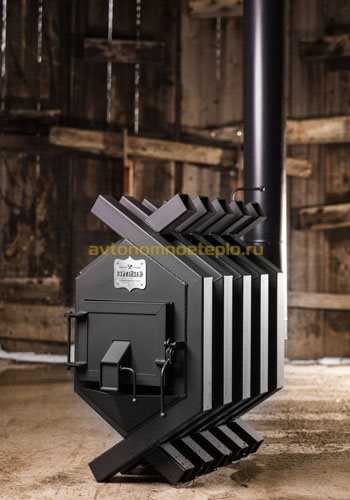

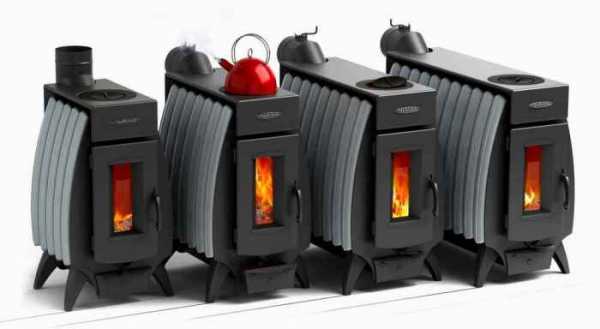

«Булерьян»

Эти агрегаты представляют собой изобретение канадских инженеров, которые экономят деньги и энергию.

• Работают они в двух режимах: растопки и длительного горения. Около получаса печь растапливается и за это время помещение прогревается. Затем топка полностью заполняется дровяным топливом, уменьшается поток воздуха и включается второй режим.
• Горит одна закладка от десяти до двенадцати часов.
• Дров такая конструкция требует мало, но они обязательно должны быть сухими. Не допускается использование других видов топлива.
• Минусы «Булерьяна»: неполное сгорание генераторного газа и необходимость в утеплении дымохода.
• Чаще всего такие агрегаты используются для обогрева дач, домов, теплиц, магазинов и других хозяйственных и производственных помещений.

«профессор Бутаков»

Данные конструкции являются одними из самых надёжных приборов отопления.

1. Их топка оснащена колосниками, а патрубок для дымохода находится сверху.
2. Имеет отопительный прибор достаточно эффективные конвекционные трубы.
3. К сожалению, конструкция не имеет сборника конденсата, поэтому чистка трубы усложняется. Чистить её можно или переместив отопительный прибор, или сверху, что очень неудобно. Имея в виду эту особенность, при монтаже под агрегат следует уложить постамент, который при необходимости можно будет извлечь и отсоединить прибор от дымохода.
4. Такой отопительный прибор широко используется для дачных домов и производственных помещений.
5. Производится он разных размеров и внешне достаточно привлекателен.

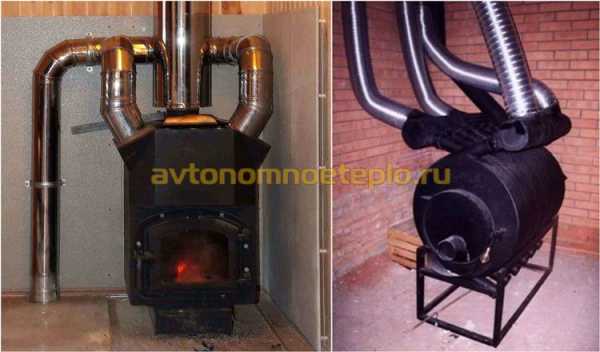

«Бренеран»

• Конструкция почти не отличается от канадского агрегата «Булерьян».
• Для обогрева смежных помещений на конвекционные трубы надеваются алюминиевые рукава. Однако из таких труб большие теплопотери. Рекомендуется сначала дополнительно надеть на агрегат кожух, смонтировать коллектор и уже потом разводить трубы в другие помещения.
• Следует учитывать, что кожухов и коллекторов в свободной продаже нет. Их изготовляют только на заказ. В результате стоить они будут примерно так же, как отопительный прибор.
• Основной недостаток конструкции – попадающий в помещение конденсат.
• Подобрать «Бренеран» можно любого требуемого размера.
• К модели «Аква-Бренеран» можно подключить водяное отопление. Однако в этом случае за счёт холодной воды газы охлаждаются, в результате чего увеличивается объём конденсата, а время длительного горения наоборот, сокращается.

Продумав место установки конструкции, и просчитав все необходимые расходные материалы, можно облегчить выбор печи длительного горения и последующий её монтаж.

pechi.guru

экономная печка на дровах своими руками, долгогорящая эконом печь

Содержание:

Популярность современной печки на дровах длительного горения постоянно растет, так как она позволяет получить больше тепловой энергии, причем с меньшими затратами твердого топлива. Особенно это актуально для населенных пунктов, где отсутствует централизованная подача газа, а с электроснабжением время от времени возникают проблемы.

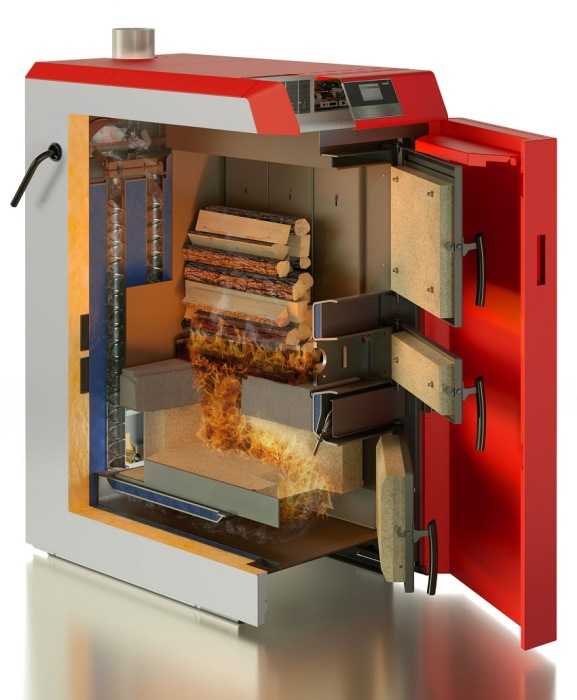

Эффект пиролиза и его применение в печах

Функциональное назначение нагревательных агрегатов продолжительного горения основано на эффекте пиролиза – процесса, представляющего собой разложение природных химических соединений при недостатке кислорода. В результате происходит выделение большого количества тепла.

Под пиролизом подразумевается разложение твердого топлива. Дело в том, что при его горении воспламеняются газообразные продукты, которые выделяются при нагреве, а не сама древесина. Таким образом, если разжигается обычный костер, человек сталкивается с пиролизом.

Отличие заключается в том, что при стандартных условиях горение дров происходит при наличии кислорода, а это в итоге негативным образом отражается на общей эффективности отопительного прибора. Полноценному процессу пиролиза необходимо ограничение поступления окислителя и отдельное от тлеющего твердого топлива сжигание газов.

Сейчас существует немало вариантов и конструкционных решений, как можно сделать печь длительного горения. Подобные устройства, несмотря на наличие технических отличий, имеют аналогичный принцип функционирования.

С целью обеспечения эффективного использования топлива эконом агрегаты функционируют с применением процесса пиролиза. В итоге основное количество тепловой энергии производится за счет сгорания газов, которые выделяются в результате тления древесины – водорода, метана и других. При этом кислород подают в печь дозировано при помощи регулятора.

Сначала топливу предоставляют возможность хорошо разгореться на протяжении примерно 30 минут, а потом минимизируют доступ окислителя в топку. Тлеющие дрова в таких условиях выделяют максимальное количество легко воспламеняемых газов, которые при горении в отдельной камере способны обеспечить нагрев корпуса пиролизного агрегата.

Данного типа отопительное устройство нужно делать абсолютно герметичным. Довольно часто конструкция пиролизной печи предусматривает обустройство контура водяного теплообмена, превращая тем самым ее в котел, предназначенный для функционирования системы теплоснабжения. Читайте также: «Какая температура горения дров в печи – породы дерева, какие дрова лучше выбрать».

Плюсы и минусы печек длительного горения

Преимуществ, которыми обладают экономные печки на дровах, немало:

1. Максимально полное сгорание закладки твердого топлива. По этой причине котлы, отличающиеся длительным горением древесины, имеют превосходный КПД, достигающий 85%.
2. Чистятся и обслуживаются данные отопительные агрегаты довольно просто, поскольку после завершения прогорания дров практически не остается золы.
3. Экологичность пиролизного процесса. При полном сгорании природных органических соединений продуктами окисления являются только углекислый газ и водяной пар. В пиролизной печи твердое топливо разлагается полностью, поэтому в качестве источника тепловой энергии можно использовать всевозможные производственные отходы, которые сжигать в обычных условиях разрешается только на значительном расстоянии от жилых построек на специально оборудованных полигонах.
4. Загружать следующую порцию дров или другого твердого топлива потребуется гораздо реже, а точнее один раз в течение 10 – 15 часов, что является неоспоримым достоинством данных агрегатов по сравнению с обычными печками и буржуйками. Некоторые модели пиролизных котлов, изготовленных в заводских условиях, способны функционировать более продолжительное время на одной закладке.
5. Быстрый нагрев теплоносителя при условии наличия отопительного контура теплообмена для частных домов.
6. Возможность выполнять точную и качественную регулировку показателя мощности агрегата. В обычных эксплуатационных условиях довольно сложно управлять функционированием нагревательных устройств на твердом виде топлива по сравнению с аналогами, для которых используют газообразное или жидкое горючее. Так как в долгогорящей печи на дровах газ, выделяемый в процессе пиролиза, дожигается в специальном отсеке, данная проблема решается достаточно легко.

Пиролизные установки имеют ряд недостатков, среди которых:

1. Высокая цена на готовые отопительные котлы. Данный отрицательный момент можно устранить, если изготавливать своими руками экономные печи на дровах.
2. Повышенные требования, предъявляемые к влажности твердого топлива. При решении использовать плохо высушенные дрова и попытке перевести агрегат в рабочий режим прежде, чем они полностью высохнут, огонь, скорее всего, погаснет и полноценный процесс пиролиза не будет выполнен.
3. Довольно большие габариты. Помимо того, что необходимо подготовить место для установки пиролизного котла, нужно будет обустроить площадь, на которой предстоит складировать твердое топливо.
4. Невозможность обеспечить полностью автоматическую работу. Дрова надо загружать в агрегат вручную.
5. При установке промышленной модели пиролизного котла часто предусматривают дополнительный поддув камеры сгорания и устанавливают насосное оборудование для циркуляции рабочей среды в теплоснабжающем контуре. Поэтому для бесперебойного функционирования установки необходимо обеспечить качественную подачу электропитания.
6. Наличие риска того, что пиролизная камера может погаснуть в результате использования чересчур остывшего теплоносителя, поступившего из отопительного контура. Для недопущения подобной неприятности в устройстве монтируют обходную трубу, называемую байпасом. Посредством ее к остывшей рабочей среде подмешивают горячую воду. В результате устройство нагревательного котла усложняется и одновременно увеличивается его цена. А вот собранная собственноручно пиролизная печка без подключения отопительной системы данного недостатка лишена.

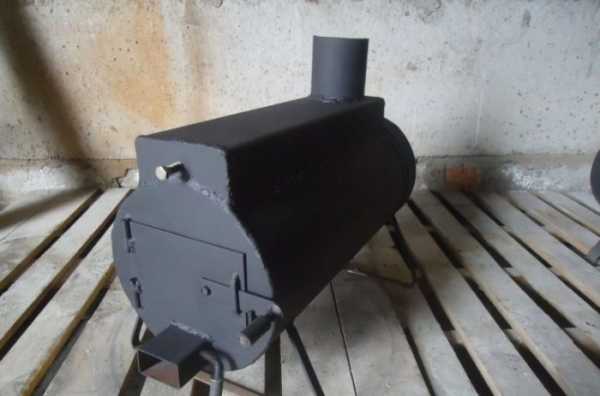

Изготовление экономной печи на дровах своими руками

Безусловно, приобрести уже готовый отопительный агрегат длительного горения легче, чем сделать его собственноручно. Но, как уже говорилось, стоят такие установки недорого.

При желании изготовить эконом печь на дровах самостоятельно можно задействовать старый газовый баллон, металлическую бочку, листовую сталь и прочие подручные материалы, подходящие для данной цели.

Прежде всего, нужно подготовить основные материалы, которые могут потребоваться:

1. Металлическая бочка объемом примерно 200 литров без ржавчины или других явных повреждений. Ее стенки должны быть прочными, сделанными из чугуна или стального сплава.
2. Старый огнетушитель большого объема, который станет хорошей основой для агрегата.
3. Отрезок толстостенной широкой трубы из металла.
4. Отслуживший свой срок газовый баллон.
5. Стальные листы, имеющие толщину не менее 5 миллиметров.

Для котла с круглым основанием требуются опорные ножки, которые можно изготовить из:

• отрезков арматуры;
• кусков тонких труб;
• металлического профиля.

Помимо этого домашнему умельцу будут нужны:

1. Стальной лист, имеющий толщину 5 миллиметров. Из него предстоит вырезать круги, размер которых совпадает с диаметром металлической бочки.
2. Металлопрофиль.
3. Печная дверца – ее можно приобрести или сделать самостоятельно.
4. Металлическая труба сечением 10 сантиметром. Ее длина должна превышать диаметр бочки на 15 сантиметров.
5. Дымоходная труба 5-метровой длины сечением 15 сантиметров. Читайте также: «Как сделать печь длительного горения своими руками — инструкция».

Список требуемых для работы инструментов небольшой:

• электросварочная установка стационарного или переносного типа;
• болгарка или автоген;
• топор с молотком;
• уровень, отвес, рулетка.

Немаловажное значение имеет помещение, в котором предстоит собирать эконом печку на дровах. При проведении монтажных работ у домашнего умельца все время должен быть доступ к электропитанию, хорошее освещение и достаточный уровень вентиляции.

Нужно выбирать просторное подсобное помещение с хорошей звукоизоляцией, надежно защищенное от атмосферных осадков, в котором можно безопасно сохранять уже изготовленные части пиролизной печки.

Сборку отопительного агрегата длительного горения выполняют в следующей последовательности:

1. С металлической бочки снимают крышку. Когда для основы используют баллон или огнетушитель, то его верхнюю часть аккуратно срезают болгаркой или с помощью автогена. Прежде, чем выполнять распил, нужно заранее открыть вентиль и залить внутрь воду. Верх не нужно выбрасывать, поскольку он еще пригодится. Кстати, большей устойчивостью отличается корпус, имеющий квадратную форму, который можно изготовить из листовой стали.
2. К круглому дну – основе приваривают опорные элементы, сделанные из швеллера, трубок или арматуры.
3. Далее из стального листа вырезают прижимной круг, он должен беспрепятственно проходить внутрь бочки.
4. Круг соединяют с трубой. С этой целью в центре прижимного элемента вырезают отверстие диаметром 10 сантиметров и приваривают трубу к кругу. Получившаяся деталь после размещения внутри бочки должна выступать над ее уровнем приблизительно на 15 сантиметров.
5. На обратной стороне круга крест-накрест приваривают швеллеры, способствующие более плотному прилеганию дров в процессе их тления.
6. Для печного агрегата делают крышку. Ею может стать как верхняя часть, которая была отрезана на первом этапе или еще один стальной круг. В крышке также следует сделать отверстие круглой формы так, чтобы внутренний отрезок трубы с прижимным кругом свободно двигался под собственным весом и одновременно плотно прилегал к стенкам конструкции.
7. Устанавливают дверцу. Внизу основы будущей пиролизной печки вырезают отверстие для дверцы и закрепляют ее так, чтобы после завершения прогорания твердого топлива можно было без проблем убирать золу.
8. Монтируют дымоход. С этой целью в верхней части корпуса вырезают круг, имеющий диаметр 15 сантиметров, и с помощью сварочного аппарата закрепляют дымоходную трубу. Главное при этом помнить, что минимальная длина у нее должна превышать поперечное сечение бочки или любого другого основания.

Желательно, чтобы дымоход имел задвижку, позволяющую осуществлять дополнительную регулировку силы тяги. Чтобы его прочищать, многие умельцы делают его разборным или устанавливают дверцу для выполнения очистки.

Поскольку в дымоходе пиролизных устройств активно собирается конденсат, его следует утеплить. К примеру, трубу можно обернуть теплоизолирующим материалом и сверху поместить еще один отрезок трубы большего диаметра. Читайте также: «Как сделать походную печь своими руками – варианты конструкций туристической печки».

Также следует изолировать места, в которых дымоходная конструкция проходит сквозь стены, потолочное перекрытие и поверхность крыши. На конце дымоотводящей трубы следует установить зонтик или грибок – элемент, препятствующий попаданию атмосферных осадков внутрь.

После завершения сборки пиролизного устройства его желательно обложить кирпичом, который не только станет аккумулировать тепло, но и будет защитой для окружающих предметов обстановки от избыточного жира.

Особенности использования долгогорящей печи и техобслуживания

Долгогорящие печи на дровах по причине наличия конструкционных отличий обладает несколькими индивидуальными особенностями, имеющими отношение к эксплуатации и обслуживанию изделия, изготовленного в промышленных условиях.

Растопка печей длительного горения осуществляется определенным образом:

1. С агрегата снимают крышку и достают из бочки прижимающий круг, к которому приварена труба.
2. Загружают дрова или любое другое твердое топливо. Уровень загрузки печки дровами по максимуму должен располагаться на нижнем крае трубы дымохода. Дрова нужно укладывать очень плотно, оставляя только минимальные зазоры. Сверху на поленья необходимо положить небольшое количество сухих мелких веток, которые накрывают ветошью, смоченной в керосине или другой жидкости для растопки. Когда нет тряпки, ее можно заменить самой обычной бумагой.
3. Прижимной круг возвращают в бочку и накрывают ее крышкой. Только после этого кусок тряпки или бумагу поджигают и забрасывают внутрь трубы с кругом.
4. Чтобы разжечь пиролизную установку, не следует пользоваться спичками, поскольку за время, в течение которого они будут лететь внутри печки, огонь на них погаснет.
5. После того, как топливо хорошо разгорится, минут через 30 нужно ограничить доступ воздуха в печку при помощи заслонки. Далее остается только наслаждаться теплом и уютом в течение долгих часов.

При установке в комнате экономной печи на дровах нужно соблюдать определенные правила:

1. По причине того, что агрегат длительного горения может сильно нагреваться, любые горючие и легкоплавкие материалы и предметы необходимо размещать подальше от него.
2. Вокруг пиролизного устройства следует оставлять много свободного пространства. Ставить его нужно на расстоянии от предметов интерьера и стен, чтобы из-за избыточной степени нагрева они не повредились. Данную проблему частично решает кладка кирпичей вдоль периметра отопительного прибора.
3. При проведении чистки печи всегда необходимо оставлять немного пепла. Такая мера способна уберечь устройство от прогорания его днища и соответственно выхода котла из строя.

Виды твердого топлива для пиролизных печек

Безусловно, самым лучшим выбором топлива для такого отопительного агрегата считаются сухие дрова. Но так как одной из основных причин установки приборов длительного горения является экономия денежных средств на теплоснабжении жилья, то подойдут и другие виды горючих материалов, постоянно находящихся у хозяев под рукой.

Заменить поленья можно недорогими топливными гранулами – пеллетами, которые изготавливают из прессованных отходов древесины и сельскохозяйственных культур, ими могут быть щепки, опилки, шелуха лука или семечек и другое экологически чистое сырье. Читайте также: «Как сделать печь на опилках длительного горения своими руками – пошаговое руководство».

Кроме них подойдет уголь, но данное природное топливо способно выделять мощную тепловую энергию. Его при использовании нужно загружать в агрегаты с толстыми стенками стального корпуса, в противном случае они быстро станут непригодными для эксплуатации.

teplospec.com

Печи для дома на дровах длительного горения – подбор, обустройство, отзывы

Содержимое:

1. Варианты печей длительного горения
   1. Воздухогрейного типа
   2. Водогрейного типа
2. Какая печь длительного горения лучше
3. Обустройство печи в доме
4. Отзывы об отоплении дома печкой
   1. В чем плюсы печей
   2. Какие недостатки
   3. Печь или все же котел

Всё популярнее для владельцев жилья становятся печи для дома на дровах длительного горения. Причин спроса несколько: теплоэффективность, простота монтажа, функциональность. При выборе печки учитывают принцип работы, особенности конструкции, рабочие и эксплуатационные характеристики.

Варианты домашних печей длительного горения

Металлические печи не являются исключительно зарубежным изобретением. Простейшие конвекционные модели печного оборудования существовали еще в дореволюционное время. Устройство такой печи «буржуйки» было простым и неэффективным, во время работы наблюдались значительные теплопотери. Конструкция требовала существенных доработок, что и произошло в дальнейшем.

Практически одновременно появились канадские печи, имеющие более эффективное устройство, чем отечественные буржуйки. В конструкции предусмотрены конвекционные каналы, на ⅔ погруженные в топочную камеру.

Современные модели печей – это фактически модифицированные и переделанные для большей эффективности, производные от канадского Булерьяна и русской Буржуйки. Все предлагаемые печки делятся на два класса по принципу нагрева помещений.

Воздухогрейного типа

Первые печи отапливали помещение исключительно посредством нагрева воздуха. Печки с встроенным водяным контуром появились гораздо позже.

Современные конвекционные печи для дома на дровах длительного горения имеют несколько особенностей, влияющих на теплоэффективность и удобство эксплуатации:

• Увеличенное время горения – в классической буржуйке дрова сгорали за 1,5-2 часа. После модернизации, в печах стал использоваться процесс пиролиза или газогенерации, была увеличена топочная камера. Время работы от одной закладки повысилось до 4-8 часов.

• Эффективный обогрев помещений – в конструкции предусмотрены конвекционные каналы, стенки которых соприкасаются с топкой. По каналам забирается холодный и отводится горячий воздух. Конструкция увеличила КПД печек с 80 до 92%.

• Принцип работы печи – чтобы увеличить теплоотдачу, используется процесс газогенерации или пиролиза. Фактически, топливо не горит, а тлеет. В результате газогенерации увеличивается время горения и появляется дополнительная тепловая энергия от дожига выделяемого углекислого газа.


Изначально, печи предназначались для обогрева только того помещения, в котором установлены. Смежные комнаты не отапливались. Существуют решения, позволяющие отопить все жилое здание. Для этого, к воздушным конвекционным каналам печи подключают воздуховоды, прокладываемые в каждую отапливаемую комнату. Разводкой по дому эффективно решается вопрос обогрева всего здания.

Водогрейного типа

Фактически, это те же воздухогрейные печи, но вместо конвекционных каналов используется конструкция с теплообменником. Теплосъемное устройство выполнено в виде «водяной рубашки», окружающей топку и дымовые каналы, или змеевика, встроенного внутрь топочной камеры.

Отопительные печи для дома длительного горения с водяным контуром, предназначены для подключения к радиаторной системе отопления или теплым полам (после установки дополнительного оборудования).

Принцип работы во многом напоминает то, как функционирует твердотопливный котел. При этом, есть одно преимущество. Большинство печей оснащаются варочной поверхностью для приготовления пищи, а также, имеют встроенное в дверцу топки стекло, позволяющее наблюдать за пламенем.

Печи длительного горения на твердом топливе с водяным контуром могут подключаться к системам отопления любого типа, за небольшим исключением. Допускается применение:

1. В открытых и закрытых системах.

2. С принудительной и естественной циркуляцией теплоносителя.


Подключение батарей в печах со встроенным водяным контуром выполняется с помощью специальных отводов, расположенных на корпусе. Подающий и обратный трубопроводы четко обозначены в инструкции по эксплуатации.

Какая печь длительного горения лучше для дома

Решая, какую печь выбрать, учитывают несколько факторов: время работы от одной закладки дров, материал, из которого изготовлена конструкция, принцип обогрева, мощность и модель производителя. Каждый из этих параметров оказывает влияние на теплотехнические и эксплуатационные характеристики:

• Время работы от одной закладки – лучшие печи для дома на дровах с функцией длительного горения способны проработать в автономном режиме в течение 1-2 суток. Классические модели работают в течение 6-8 часов.

• Материал теплообменника – печи изготавливают из стали и чугуна:

  1. Стальные дровяные печи для дома длительного горения не боятся резких перепадов температуры, отличаются небольшим весом конструкции и стоят недорого.

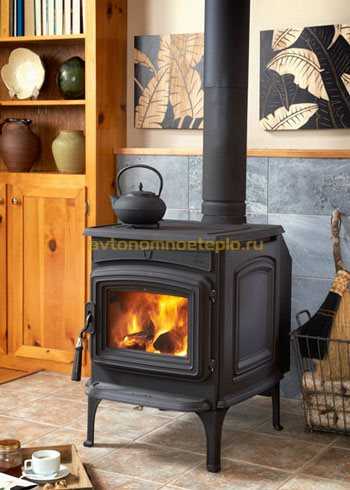

  2. Чугунные печи длительного горения для дома выделяются теплоемкостью, долго отдают тепло после окончания горения, но имеют большой вес, стоят дорого.
     Модели из чугуна отличаются длительным сохранением тепла. После прогорания топлива печка продолжает обогревать помещение еще несколько часов. Чугунные теплогенераторы относятся к оборудованию премиум класса.



• Принцип обогрева:

  1. Воздухогрейные дровяные печи длительного горения для отопления дома не используют жидкостный теплоноситель, их применение оптимальное решение для обогрева неотапливаемых зданий.

  2. Для постоянного обогрева устанавливают печки с водяным контуром, подключаемые к радиаторным системам.



• Производитель – лучшие модели твердотопливных печей выпускают российские компании. Потребителю предлагается множество различных печей с водяным и воздушным принципом обогрева.
  Наиболее популярными считаются: Огонь-батарея (водяной контур) и Золушка от Термофор, Везувий АОГТ, Breneran АОТ, Матрица и ТОП от Теплодар, Ставр и Аляска от Конвектика, Профессор и Гимназист от Профессоръ Бутаковъ, Ермак-Термо от Ермак (серия Аква с водяным контуром), Веста от Жарсталь, Садовая от Stoker (водяной теплообменник), Матрешка от Царь-Печи.

• Мощность – расчеты производительности выполняют по площади или объему помещения. Обычно, производитель указывает рабочие параметры и возможности выбираемой модели, но рассчитать мощность печи можно и самостоятельно.
  Проще всего сделать вычисления по формуле 1 кВт= 10м². К полученному результату добавляют около 15% запаса на случай непредвиденных морозов.


Кроме указанных выше параметров, при выборе печки обращают внимание на ее функционал: наличие стекла в топочной дверце, варочной поверхности и духового шкафа.

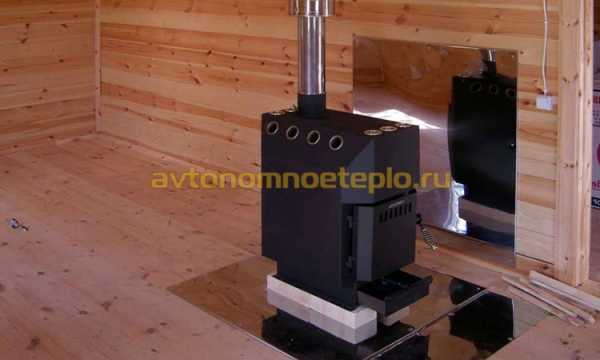

Обустройство печи длительного горения в частном доме

Установка печи длительного горения в доме своими руками, благодаря простому монтажу вполне по силам каждому, при условии наличия минимальных технических навыков и нужного инструмента.

Во время установочных работ потребуется тесно придерживаться инструкции по эксплуатации, предоставленной заводом изготовителем. Общие рекомендации монтажа:

• Расположение печи в доме определяется в зависимости от принципа ее работы:

  1. Воздухогрейные модели устанавливают с учетом движения потоков нагретого воздуха. До стен оставляют расстояние в 1 м., необходимое для обеспечения работы печи необходимым количеством холодного воздуха.

  2. Модели с встроенным водяным контуром располагают в любой части дома, соответствующей требованиям пожарной безопасности.



• Обязательное требование при эксплуатации печи длительного горения – хорошая вентиляция в доме. В комнате, где устанавливается печь, должны быть открывающиеся окна, высота потолков не менее 2,2 м. Приточно-вытяжная вентиляция должна обеспечивать трехкратный воздухообмен в помещении в течение часа.

• Поставить печку в доме лучше в комнате с полами, изготовленными из негорючего материала. В противном случае, деревянный пол под печью закрывается кирпичной кладкой, железом или толстым закаленным стеклом.


Воздухогрейные печи, при необходимости, подключаются к гофрированной металлической трубе, по которой воздух поступает в разные комнаты дома. Для лучшей циркуляции воздушных масс, внутри воздуховодов устанавливают вентилятор.

Печи с водяным контуром подключаются к системе отопления. Обязательно устанавливается группа безопасности.

Отзывы об отоплении дома печкой длительного горения

Десять-пятнадцать лет назад считалось, что печи – это дешевый и малоэффективный вариант обогрева жилых помещений. По этой причине и некрасивому внешнему виду печное оборудование использовали для обогрева гаражей и хозяйственных помещений, дачных домиков.

Современная печь в корне отличается от своих предшественников: красивым оформлением, высокой теплоотдачей и КПД, достигающим 92%. Отзывы покупателей помогают увидеть плюсы и минусы печного отопления дома.

В чем плюсы печей

Заводские печи отличает высокое качество сборки и красивое оформление. В конструкцию и внутренне устройство большинства моделей, время от времени вносятся изменения, с целью увеличить производительность и удовлетворить потребности, и запросы потребителей.

Преимущества автономного отопление частного дома с помощью печи длительного горения:

• Возможна самостоятельная установка печи.

• Время работы от одной закладки дров 6-8 часов.

• Возможность выбора принципа обогрева: воздушного или водяного.

• Быстрый прогрев помещения.

• Относительно небольшая стоимость.

• Дополнительный функционал.


Для загородного дома и дачи, печное отопление (при условии отсутствия газификации) крайне выгодно и удобно. Дрова – основной вид топлива, доступен для большинства регионов РФ.

Какие недостатки

Недостатки печей длительного горения такие же, как и у большинства пиролизного и воздухогрейного оборудования:

• Требовательность к качеству топлива – дрова, сжигаемые в газогенераторной печи, не должны быть сырыми, максимальная влажность не более 20-25%.

• Минусы, связанные с воздухогрейным оборудованием – конвекционные печи ограничены обогревом одного помещения. Чтобы прогревать смежные комнаты, потребуется установить систему воздуховодов, что связано с дополнительными материальными затратами. Модели с водяным контуром не имеют подобных недостатков.


Печь или все же котел

Сравнение печей с длительным горением с твердотопливными котлами, поможет сделать вывод о том, какое оборудование предпочтительней устанавливать в частном доме:

• Теплоотдача – печи и котлы имеют высокий КПД до 92%. Конвекционные модели несколько уступают в эффективности серии с водяным теплообменником.

• Стоимость – печи стоят дешевле, чем котлы.

• Функционал – котлы предназначены исключительно для отопления. Печи (некоторые модели) снабжены варочной поверхностью и духовым шкафом, что увеличивает их возможности применения.

• Предназначение – в доме постоянного проживания, в качестве основного источника тепла, лучше установить твердотопливный котел. Печи более эффективны в случае обогрева редко отапливаемых зданий.


Отзывы владельцев показывают, что однозначного ответа о том, что выбрать, печь или котел, не существует. Современные модели печного оборудования по своей конструкции все больше напоминают обычный котел, при этом стоят, как правило, значительно дешевле.

Котел надежнее и не настолько требователен к топливу. В некоторых моделях допускается сжигание угля, торфа и другого топлива, а вот печи, как правило, работают исключительно на дровах (допускается использование брикет).

Для загородного дома с постоянным проживанием с площадью от 120 м², все-таки лучше поставить твердотопливный котел. В помещениях меньшей площадью с нерегулярным проживанием жильцов, оптимальным будет применение печного оборудования длительного горения.

avtonomnoeteplo.ru

Печи для дома на дровах длительного горения: особенности, выбор

Основной акцент и внимание сейчас уделено печам и котлам на дровах длительного горения. Простой принцип работы и в то же время уникальная продолжительность работы на одной закладке – мечта любого хозяина. Больше всего проблем с дровяными печами возникает именно на фоне необходимости постоянно подкидывать дрова в топочную, а печи для дома на дровах длительного горения способны отработать до 10-12 часов без каких-либо проблем. Даже при горении всего 4-5 часов есть несомненная выгода в экономии древесины или угля.

Принцип работы

Достаточно ограничить процесс горения дров, чтобы взять под контроль длительность работы печки от одной закладки. Если перевести активное горение в состояние тления, то объем выделяемого тепла не измениться, зато топливо прогорать будет значительно дольше. В дополнение к этому тепло отдается равномернее и менее интенсивно, за счет чего его можно лучше использовать, повышая КПД печи или котла отопления.

Контролировать процесс в камере сгорания до примитивного просто, достаточно взять под контроль подачу воздуха, так как без доступа значительного количества кислорода окислительной реакции, горения не будет. Понижая порцию воздуха, попадающую в топку, пламя снижается или совсем уходит, оставляя за собой лишь тлеющие дрова.

Есть три варианта, как ограничить активное горение:

• верхнее горение;
• нижнее горение;
• пиролиз дров.

Верхнее горение дров – это уже считай стандарт для печей и котлов длительного горения. Создаются условия, при которых тление дров происходит сверху вниз, постепенно опускаясь к основанию камеры. Чтобы ограничивать область горения воздух подается только с верхней части камеры и в строго ограниченном объеме. В отсутствии конвекции в толще дров, кислород выгорает, и древесина консервируется.

Верхнее горение

Камера сгорания формуется в виде высокого стакана с круглым или квадратным сечением. Дрова закладываются плотно друг к другу до определенной отметки. Поджог проводиться сверху с помощью кучки хвороста и при необходимости жидкости для разведения огня. В первое время необходимо прогреть печь и дрова, так что заслонки полностью открываются. Как только вся верхушка закладки активно горит, перекрывают доступ воздуха, пока огонь не потухнет, уступив место медленному тлению.

Нижнее горение происходит по тому же принципу, только воздух дозируется и подается снизу камеры. Это уже частично пиролизный способ сжигания дров, о котором пойдет речь далее. При прогреве дров, они в первую очередь хорошо прогреваются и высушиваются, что повышает теплоотдачу, выделяется горючий газ, который можно сжигать дополнительно в отдельной верхней камере или закупорить так, чтобы он вытеснял кислород, не опуская прогорания закладки топлива.

Нижнее горение

Пиролизные котлы призваны выбрать из топлива максимум энергии, насколько это возможно, так чтобы в трубу не вылетели полезные киловатты. Используется режим нижнего горения и активное применение выделяемого пиролизного газа.

Древесина под воздействием высокой температуры, но ниже точки самовозгорания или в отсутствии кислорода, разлагается на пиролизный газ (смесь сложных углеводородов), золу и еще массу дополнительных оснований (сероводород, угарный газ и т.д.). Вся эта огнеопасная масса легче воздуха и значительно его горячее, потому скапливается в верхней части основной камеры сгорания. Постепенно подавая газ в дополнительную камеру, его поджигают, а выделяемое тепло переходит стенкам печи конвектору или теплообменнику.

Особенности

После прочтения рекламных буклетов так и хочется быстрее заменить старую печь на длительного горения в своем доме, однако важно не забывать и про ряд особенностей, которые существенно меняют процесс эксплуатации.

За счет тления дров температура отводимых газов значительно ниже, чем при активном горении, большая часть тепла передается инфракрасным излучением, а не конвекцией. Как результат, обеспечить стабильную тягу весьма сложно. Требуется дымоход большей высоты, а за котлом все равно необходимо постоянно присматривать и проверять его. При наличии блока автоматики и даже GSM-модуля, печи длительного горения на порядок чаще будут подавать сигнал о затухании или сбое в работе.

Акцентировать внимание следует на том, что печи длительного горения экономнее сжигают топливо и способны более точно задавать целевую температуру.

Если не использовать блок автоматического регулирования, то настроить вручную работу котла в режиме длительного горения предельно сложно. Фактически даже самые качественные и продуманные котлы на практике будут выдавать совершенно разные результаты с большим разбегом по длительности работы от одной закладки. Если производитель указывает оптимальную длительность в течение 8 часов, то по факту может получиться продолжительность в 4-9 часов.

Для любых печей длительного горения важно, чтобы дрова были сухими. В случае с нижним горением или пиролизным разложением топлива на газ и золу по логике дрова досушиваются в топке, однако, это не повод закладывать дрова с повышенной влажностью. Пока из топлива будет испаряться влага, рассчитывать на стабильный режим работы не приходится, поддерживать горение пиролизного газа попросту не получится.

Популярные модели

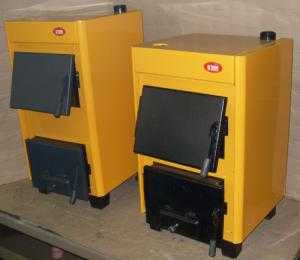

На рынке твердотопливных котлов представлены всего несколько конструкций устройств длительного горения, зато много производителей и конкретных моделей. Чтобы не потеряться в этом многообразии ассортимента, полезно различать популярные конструкции и ориентироваться в их достоинствах и особенностях.

Булерьян

Печь длительного горения родом из Канады, но получившая наибольшую популярность у нас за счет простоты конструкции и отличные эксплуатационные характеристики. Важно, что печь Булерьян легко изготовить даже самостоятельно из подручных средств.

В основе конструкции цилиндр из стали толщиной до 5-6 мм, который формирует стенки топочной. Цилиндр положен набок и дверь топочной располагается на одной из торцевых граней. Вокруг корпуса привариваются полые трубы круглого или прямоугольного сечения. Нагреваясь от топки, в трубах прогревается и воздух, так что поддерживается активный конвекционный процесс.

Внутри камеры располагается колосниковая решетка по дну цилиндра и перегородка в верхней части. Последняя разделяет топку на две части в основную закладывается дрова, в то время в верхней камере дожигается пиролизный газ. Выход в дымоход расположен в дальней от дверцы топочной стороне и с заходом в верхнюю камеру сгорания. Так что продукты горения дров, расположенных в глубине основной камеры, должны обязательно пройти к передней стенке Булерьян, подняться в верхнюю камеру и только потом пройти в дымоход.

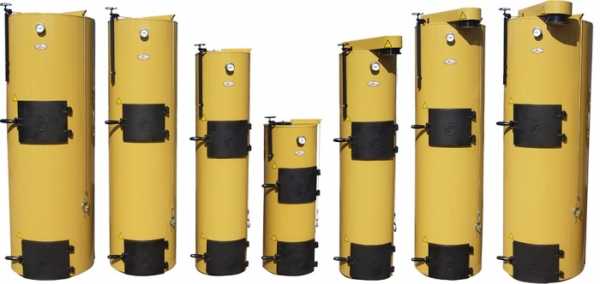

STROPUVA

Примечательные по внешнему виду печи и котлы длительного горения. Форма печи цилиндрическая, притом существенно вытянутая и располагается в вертикальном положении. Основная идея печей Stropuva в увеличении высоты закладки дров и в технологичной подаче воздуха, при которой поддерживается тление только на поверхности закладки.

Печи и котлы Stropuva идеально вписываются во все основные правила для поддержания длительного горения и повышения КПД, однако  пока еще их стоимость достаточно высока.

Классические печи с поддержкой режима длительного горения

Основная часть ассортимента печей длительного горения – это переработанные традиционные печи. В них переработана дверца топочной, предусмотрен шибер и посадочное гнездо для установки нагнетающего вентилятора. Чаще используется режим длительного горения с верхним тлением закладки дров, потому особенно важно подготавливать идеально просушенные дрова.

Для увеличения тепловой отдачи в печах устанавливаются конвекционные трубы по бокам камеры сгорания по принципу печей Булерьян. Вместо воздушных каналов в ограниченном объеме можно использовать водяной контур для сборки водяного отопления в доме.

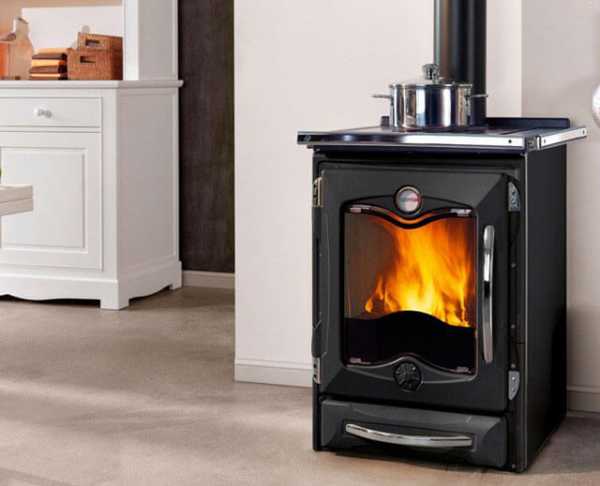

С варочной панелью

Если печь устанавливается не в подсобном помещении, а в жилом или на кухне, то варочная панель – это самое практичное дополнение к печи длительного горения на дровах. С ее помощью можно приготовить еду или разогреть, не прибегая к газовой или электрической панели.

Варочная панель представляет собой ровную пластину по верхней стороне печи из толстого огнеупорного металла. В пиролизных печах под варочной панелью располагается верхняя камера сгорания, где дожигается выделенный газ.

Конверторные

Практически все печи длительного горения для частного дома изготавливаются с конвекторами. Это трубы круглого или прямоугольного сечения, закрепленные на внешней стенке топки и ориентированные снизу вверх.

Тепло от топки нагревает воздух в трубах, и он устремляется вверх, освобождая место холодному от пола. Каналы поддерживают постоянную смену воздуха – конвекционный перенос тепла. При желании можно удлинить верхние отводы конверторных труб и завести их в соседние комнаты, распределяя тем самым тепло от печи. Фактически это является уже аналогом воздушного отопления. Повысить эффективность поможет вентилятор, однако следует учитывать, что в печах длительного горения чрезмерный отвод тепла от топки может сбить настройку и затушить в итоге процесс равномерного тления.

С водяным контуром

От обычной дровяной печи сложно отвести тепло и распределить его по дому. Тепла от стенок и конвектора может хватить разве что на два-три помещения и только при условии, что сама печь установлена аккурат между ними. Решить проблему поможет водяной контур, вмонтированный в стенки камеры сгорания или теплообменник, расположенный в верхней части камеры, на выходе в дымоход. Подробнее об этом здесь.

Производители предлагают печи с уже интегрированными водяными контурами, на основе которых можно построить эффективную систему отопления с принудительной циркуляцией. При наличии бойлера с косвенным нагревом можно получить еще и горячую воду для бытовых нужд.

Желательно включить в контур отопления теплоаккумулирующую емкость достаточно большой мощности, чтобы перекрыть периодичность работы печи и постоянно поддерживать в трубах и радиаторах заданную температуру теплоносителя.

Автоматика для печей длительного горения

Для автоматизации процесса горения в печах и котлах любого типа достаточно взять под контроль нагнетание воздуха. Проще всего это сделать, если вместо шибера или дверцы топочной установить вентилятор и обеспечить должное управление на основании температуры стенок камеры сгорания, отводимых через дымоход продуктов горения или теплообменника.

Используются:

• механические или электромеханические регуляторы тяги;
• блок управления вентилятором.

Регулятор тяги

• Производители: Regulus, ICMA, Afriso, Honeywell, ESBE, а также практически все производители котлов, только с ориентированием на собственную продукцию.
• Цена решения начинается от 15$.

Термостатическая головка и привод шибера – регулятор тяги. Самый простой и главное энергонезависимый вариант управления работой твердотопливного котла или дровяной печи. Термостат представляет собой капсулу, наполненную жидкостью или газом, реагирующим на изменение температуры и изменяющий свой объем. Одна стенка капсулы подвижна, и к ней стыкуется шток с зацепом, чаще поворотного типа, на конце которого крепится рычаг шибера.

Настройка механического термостата сводится к установке различных условий, при которых целевой диапазон измерения температуры согласуется с открытием воздушной заслонки. Если температура в дымоходе или в теплообменнике превышает заданный диапазон, шибер закрывается, и подача воздуха в топку прекращается. Аналогично при снижении температуры заслонка полностью открывается. Важно настроить ход штока так, чтобы шибер никогда полностью не перекрывал канал, из-за чего может потухнуть окончательно огонь в печи.

Блок управления вентилятором

Производители: Nowosolar, TECH SP.J., KG Elektronik, Elster, «АТОС».

Отдельно блок управления стоит от 25$, совместно с вентилятором – от 50$

Решение принимает микроконтроллер или аналоговый блок вычислений на основании показаний датчика температуры, который может устанавливаться в камере сгорания, на поверхности конвектора печи, в теплообменнике и т.д. Результатом работы блока является изменение режима работы вентилятора, подающего воздух в топку, притом изменение объема воздуха может регулироваться от нуля до максимума определенного конструкцией вентилятора.

В зависимости от настройки контроллера и установки ограничений, вентилятор может подавать максимум воздуха для активного прогорания дров, средний уровень или минимум для поддержания тления  режима длительного горения или же полностью перекрыть доступ воздуха и остановить работу печи.

Интересные материалы нашего портала

www.domskotlom.com

Отопительные печи на дровах длительного горения с высоким КПД

Содержимое:

1. Секрет длительного горения в дровяных печах
2. Как правильно топить печь длительного горения дровами
   1. Какие дрова лучше для газогенераторной печи
3. Как выбрать печь длительного горения, работающую на дровах
4. Отзывы о дровяных печах с режимом длительного горения

В обычной печи, сгорание дров при полной закладке топлива происходит за 2-3 часа, что крайне неудобно. Для полноценного обогрева здания приходится подкладывать очередную порцию топлива 3-4 раза в день.

Отопительные печи на дровах длительного горения работают в автономном режиме в течение 6-8 часов. Некоторые печки, от одной закладки способны продолжать отапливать здание несколько суток.

Секрет длительного горения в дровяных печах

В обычных металлических печках конструкция сделана так, чтобы обеспечить свободную подачу воздуха в топочную камеру. Горение происходит при условии сильной тяги. Дровяная печь длительного горения имеет усовершенствованную, модифицированную конструкцию.

Внутреннее устройство имеет следующие отличия:

• Принцип работы – современные дровяные отопительные печи длительного горения при сжигании топлива, используют процесс пиролиза или газогенерации.
  Суть устройства сводится к следующему – любое твердое топливо при нагреве до определенной температуры и недостатке кислорода, продуцирует горючий углекислый газ. CO отводится в отдельную камеру, где дожигается. При этом выделяется дополнительное тепло.

• Увеличенная топочная камера – смысл пиролизных дровяных печей теряется, если горение не перешло в режим газогенерации. Пиролиз возможен только если температура в топочной камере достигла 200°С.
  Небольшая загрузочная камера приведет к тому, что печь, если и будет успевать перейти в режим газогенерации, то проработает в нем недолго. Именно по этой причине, конструктивная особенность печей длительного горения – увеличенная топка.

• Принцип подачи воздуха в камеру сгорания – конструкция дровяных печей с режимом длительного горения рассчитана так, чтобы дрова тлели, отдавая при этом больше тепла, чем при обычном сжигании. Искусственно ограничивается приток воздуха в камеру сгорания, провоцируя увеличенное продуцирование углекислого газа.

• Внутреннее устройство оптимизировано для полной аккумуляции выделяемого тепла. В обычной печи, большой процент тепловой энергии попросту «вылетает в трубу» вместе с дымовыми газами.
  Экономичные печи на дровах с функцией длительного горения лишены этого недостатка. Тепло аккумулируется на каждом этапе работы: от горения (тления) дров до вывода дыма из конструкции.

• Принцип обогрева – печи работают на воздушное отопление комнат. В конструкции практически каждой модели имеются встроенные конвекционные каналы – трубы, проходящие сквозь топочную камеру.
  Печь медленного горения работает как электрический воздухонагреватель, только вместо накаленной спирали используется тепло топочной камеры, а воздух циркулирует самостоятельно.


Чтобы добиться максимальной теплоотдачи, конвекционная пиролизная печь на дровах устанавливается в зоне с беспрепятственной циркуляцией воздушных масс.

На эффективность обогрева влияет наличие межкомнатных перегородок и удаленность от основного источника тепла. Чтобы нивелировать указанный недостаток, воздухогрейные пиролизные печи долгого горения на дровах подключают к специальной системе воздуховодов, разведенных в отапливаемые помещения.

Как правильно топить печь длительного горения дровами

Консультанты компаний, продающих пиролизное оборудование замечают, что покупатели зачастую обращаются в консультационные центры повторно, по причине малой теплоэффективности печек. Причина низкой теплоотдачи в 98% случаев, неправильная эксплуатация.

Длительность работы печи при одной закладке дров, количество тепла, поступающего в помещение, возможность переключения в режим газогенерации – все это напрямую зависит от правильной эксплуатации.

Существует несколько обязательных к применению рекомендаций:

• Система длительного горения работает в два этапа. Первый – нагрев топки до температуры свыше 200°С. Второй этап – непосредственно пиролиз дров в печи. Чтобы добиться эффективной работы требуется, чтобы топливо прогорело в обычном режиме, достаточное для создания необходимой температуры время, от 15-40 минут.

• Закладка дров в печь также выполняется в два этапа. Для прогрева топки требуется заполнить топочную камеру приблизительно на треть. Укладка дров в печи на этом этапе выполняется так, чтобы между поленьями были промежутки для лучшей интенсивности тяги.
  После розжига выдерживают от 15 до 40 минут. Все это время печка работает в режиме обычного горения. Когда температура внутри топки достигла 200°С, топку полностью заполняют дровами. Дверцу прикрывают, переводят рычаг в режим газогенерации, начинается пиролиз дров в печи.


Длительность горения в обычном и пиролизном режиме указана в технической документации. Временной промежуток приводится с учетом оптимальных условий: влажности дров не выше 20% и отсутствия сильных заморозков.

Какие дрова лучше для газогенераторной печи

Еще одна составляющая, необходимая, чтобы печь отличалась высоким КПД – качественное топливо. Пиролиз – это процесс продуцирования углекислого газа, с его последующим дожигом в специальной камере.

Газогенерация возможна только при соблюдении нескольких условий:

1. Температура горения дров не меньше 200°С, больше, лучше.

2. Влажность топлива не превышающая 20%.


Сырые дрова при ограниченном притоке воздуха и высокой температуре производят дым. Сухие поленья выделяют углекислый газ, который можно сжечь. Учитывая особенности горения, для газогенераторной печи лучше выбирать дрова, соответствующие двум критериям:

• Имеющим высокую теплоотдачу – подойдут сорта древесины твердых пород: акация, дуб, бук.

• С влажностью не более 20%. Некоторые отечественные печи (верхнего горения) работают с использованием сырого топлива, влажность в котором достигает 32%. При этом, увеличивается расход дров и уменьшается теплоотдача, и КПД.


Высокие требования к дровам, необходимое условие для пиролизного горения. Влажности в 20% соответствует топливо после годового хранения.

Как выбрать печь длительного горения, работающую на дровах

Несколько лет назад, отечественные печи длительного горения были представлены всего несколькими моделями. Серьезную конкуренцию зарубежной продукции составили следующие печки:

• Breneran.

• Конвектика Ставр.

• Ермак Термо.

• Профессоръ Бутаковъ.

• GREIVARI Комбат.

• Теплодар ТОП.

• Термофор Инженер, Доцент и Гимназист.

• АОГТ Везувий.

• Versia-Lux Мечта.

• Legion VIRA.


При выборе печи обращают внимание на следующие характеристики:

• Производительность.

• Дополнительный функционал – некоторые модели имеют встроенную варочную поверхность.

• Период горения в режиме пиролиза от одной закладки.

• Требования, предъявляемые к используемому топливу.


Во время подбора подходящей печи, не лишним будет получить грамотную консультацию специалиста.

Отзывы о дровяных печах с режимом длительного горения

Отзывы реальных покупателей, это ценный источник практичных советов по эксплуатации. Проанализировав несколько десятков различных откликов, можно выделить слабые места газогенераторных печей и определить практические шаги, как избежать или свести на нет недостатки.

Что говорят отзывы?

• Меры безопасности при эксплуатации – в процессе горения металлический корпус печек: стенки, ручка топочной дверцы, сильно разогреваются, чтобы не обжечься требуется осторожность.

• Подкладывать дрова в режиме длительного горения запрещается. Новая закладка поленьев выполняется только после полного прогорания топлива.

• Предлагаемые типы дровяных печей отличаются принципом работы и внутренним устройством. Печи используют верхнее и нижнее горение. Особенности конструкции влияют на эксплуатацию. Перед первой растопкой требуется тщательно изучить инструкцию, предлагаемую производителем.


Сравнение параметров классических и газогенераторных печей показывает увеличение коэффициента полезного действия последних, по крайне мере на 10-15%.

Время работы в режиме пиролиза при максимальной загрузке не меньше 6-8 часов. Максимальный период времени при газогенераторном горении несколько суток.

avtonomnoeteplo.ru
