Короба пластиковые – Пластиковые короба для электропроводки — виды, размеры, советы по монтажу

Содержание

Короб пластиковый для кабеля и проводки

Назначение и эксплуатация пластикового короба.

Наша компания на протяжении многих лет является одним из ведущих поставщиков изделий электротехнического назначения. Короба для кабеля и лотки ведущих российских и мировых производителей, в том числе и торговой марки , вы можете купить у нас по ценам ниже рыночных. Вся реализуемая продукция прошла требуемую сертификацию и соответствует лучшим мировым стандартам, что подтверждается необходимыми документами.

В процессе прокладки силовых и компьютерных сетей важной задачей является обеспечение их защиты от внешнего доступа и повреждений. Немаловажное значение имеет и эргономическая составляющая: беспорядочно лежащие повсюду, неприкрытые провода не только придают помещению неопрятный вид, но и препятствуют хождению и уборке. Для решения этих задач отлично подойдет короб пластиковый, который представляет собой пластиковый короб. Эти элементы позволяют надежно спрятать провода и хорошо вписываются в интерьер любого помещения.

Конструкционные особенности пластиковых коробов.

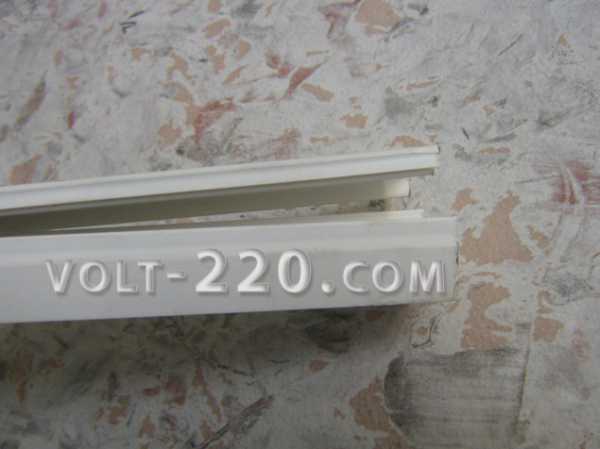

Пластиковый короб имеет удобную для монтажа конструкцию – он состоит из основания и крышки, что обеспечивает быстроту и легкость сборки. Благодаря этому работа с ним не требует специальной подготовки – все необходимое может сделать практически любой человек.

В общем случае алгоритм действий выглядит следующим образом: вначале основание прикрепляется к поверхности, вдоль которой будет идти сеть, затем по нему прокладываются провода, после чего они плотно закрываются крышкой. Таким образом, используя пластиковый короб для проводки, который представляет собой кабельный канал и лоток, вы можете быстро и легко выполнить все монтажные работы.

Правильный выбор изделия.

В зависимости от условий эксплуатации следует правильно выбрать материал. Если предполагается прокладывать сеть по улице, то рекомендуется приобрести защитный кожух. В помещениях целесообразнее использовать изделия из пластика: они дешевле, проще в установке и полностью безопасны с пожарной точки зрения, поскольку выполнены из материала, который не горит. При этом короба и лотки имеют разные варианты оформления, благодаря чему эти короба органично вписываются в любой интерьер. Также они отличаются по размерам, благодаря чему вы можете выбрать защитный кожух, который является наиболее подходящим с учетом специфики вашей ситуации.

Являясь одним из уверенных лидеров на рынке электротехнической продукции, мы предлагаем более 200 000 наименований изделий, предназначенных для решения самых разных задач. Если вам нужен защитный короб для электрических или компьютерных коммуникаций, то короба и лотки от лучших производителей, в том числе и от фирмы, вы можете приобрести у нас по привлекательным ценам в любое время.

Покупка в интернет-магазине СветЭлектро.

Благодаря богатому опыту работы и наличию широкого штата квалифицированных специалистов все заказы обрабатываются в кратчайшие сроки, а проведение гибкой маркетинговой политики позволяет нам предлагать условия, намного более выгодные по сравнению с конкурентами. Поэтому, приобретая у нас любые виды пластиковых коробов и лотков, вы не только покупаете продукцию отличного качества, но и экономите немалые деньги. Подтверждением высокого уровня оказываемых услуг является большое число постоянных клиентов, а также наша безукоризненная деловая репутация одного из самых надежных поставщиков изделий электротехнического назначения.

Предприятие «СветЭлектро» предлагает широкий выбор коробов по привлекательным ценам.

svetelektro.net

размеры, крепление и укладка проводов

Содержание:

Как выбрать пластиковый короб
Подготовка к монтажу
Крепление кабель-каналов
Укладка в короба кабелей и проводов
Монтаж короба

В некоторых случаях единственным вариантом электрической сети выступает наружная проводка. Смонтировать ее можно разными способами. Наибольшей популярностью пользуются пластиковые короба для электропроводки, размеры которых зависят от количества и сечения укладываемых проводов. Короба также известны под названием кабель-каналов. Пластиковые короба в полной мере обеспечивают электро- и пожарную безопасность и выглядят намного привлекательнее металлических и гофрированных труб.

Как выбрать пластиковый короб

В первую очередь определяются размеры кабель-канала. Правильный выбор предполагает свободную укладку кабелей во внутреннее пространство короба. При этом, рекомендуется делать определенный запас на случай прокладки проводов в будущем. Горизонтальные элементы, расположенные наверху вдоль потолка, должны быть больше тех, которые отходят вертикально к выключателям и розеткам.

Необходимо заранее просчитать и общую длину коробов. Стандартная длина пластикового короба составляет 2 метра, поэтому запас нужно брать в пределах 15-20%. Это связано с неизбежным браком и заранее запланированными отходами изделий. Цвет пластиковых коробов дляпроводов подбирается по собственному вкусу, в соответствии с интерьером помещения.

Многие известные производители комплектуют пластиковые короба дополнительной фурнитурой — внутренними и внешними углами, тройниками, переходами, заглушками, стыками и другими элементами. Благодаря им, внешний вид коробов значительно улучшается, а монтажные работы выполняются быстрее. Следует обращать внимание на качество изделий, особенно это касается замков и защелок. Некачественный замок просто не способен удерживать крышку, которая будет постоянно выпадать. Иногда наоборот, приходится слишком сильно ударять по крышке, отчего пластмасса лопается и короб для проводов приходит в негодность.

Подготовка к монтажу

Вначале выполняется подготовка потолка и стен помещения. При отсутствии нормальной геометрии, перепадах и неровностях, качество монтажа будет чрезвычайно низким. Между поверхностями стен и коробов обязательно появятся щели, короба будут искривлены и выровнять их будет невозможно. Поэтому необходимо обязательно выполнить выравнивание потолков и стен. Непосредственный монтаж рекомендуется проводить после того, как закончена финишная отделка помещения.

Перед монтажом следует подготовить весь необходимый инструмент. Пластик можно резать острым ножом или пилить полотном. Наиболее эффективной и производительной считается болгарка. Разметка коробов выполняется простым карандашом. Крепление осуществляется в соответствии с материалом стен помещения. Во многих случаях конструкции просто приклеиваются жидкими гвоздями и другими видами клея. Укладка кабеля производится только после полного высыхания приклеенных поверхностей.

Крепление кабель-каналов

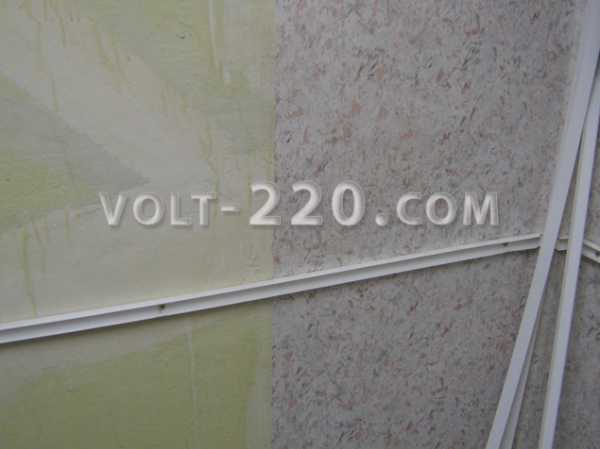

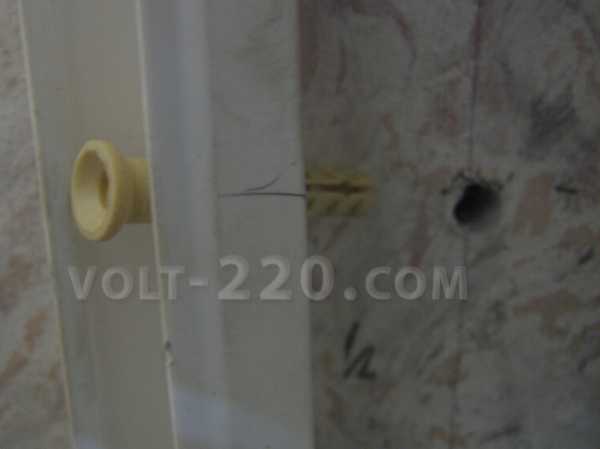

К деревянным стенам короба крепятся обычными шурупами, через отверстия, просверленные заранее. Крепление к бетонным или кирпичным стенам осуществляется дюбелями и шурупами. Короб с отверстиями прикладывается к стене, по ним выполняется разметка. Затем в бетоне или кирпиче сверлятся отверстия под дюбели, в конце прикручивается короб отверткой или шуруповертом.

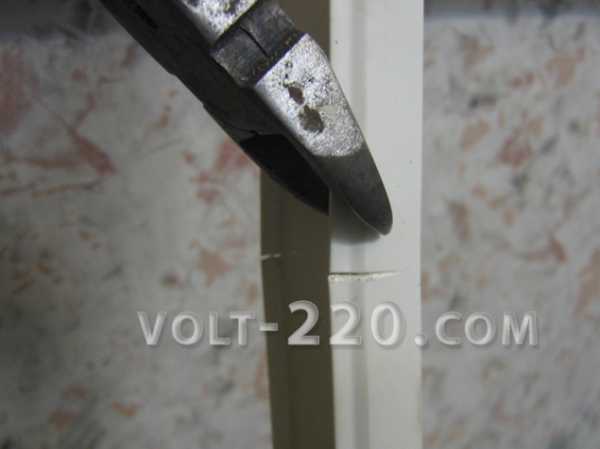

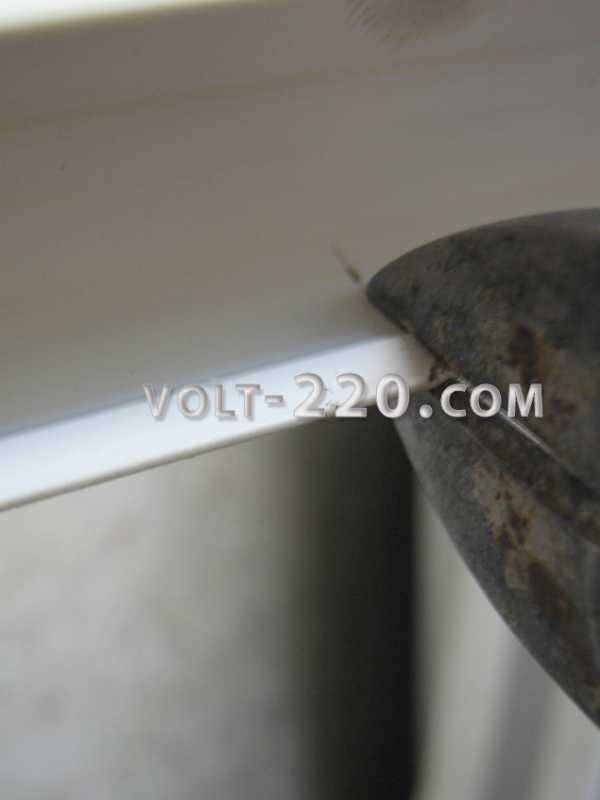

Нужная длина каждого элемента определяется путем замера рулеткой или путем прикладывания его непосредственно к стене. Выравнивание по горизонтали контролируется строительным уровнем, а по вертикали – отвесом. В некоторых случаях используются строительные уголки. Крышки коробов разрезаются и складываются отдельно.

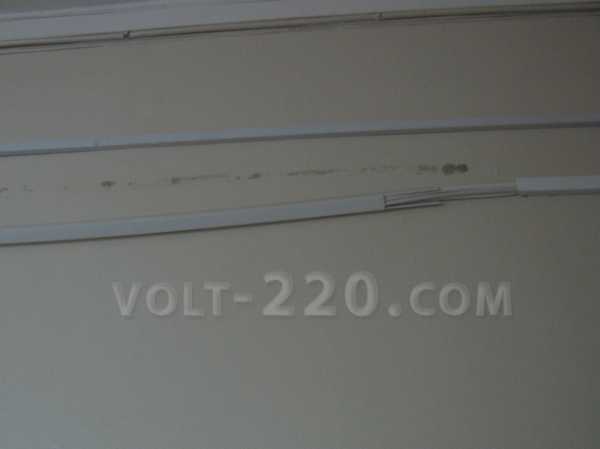

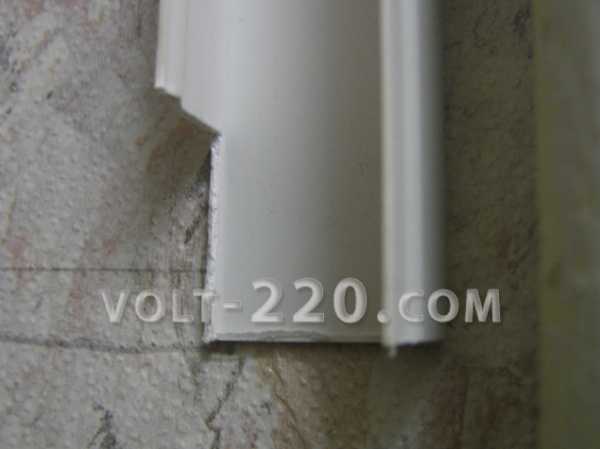

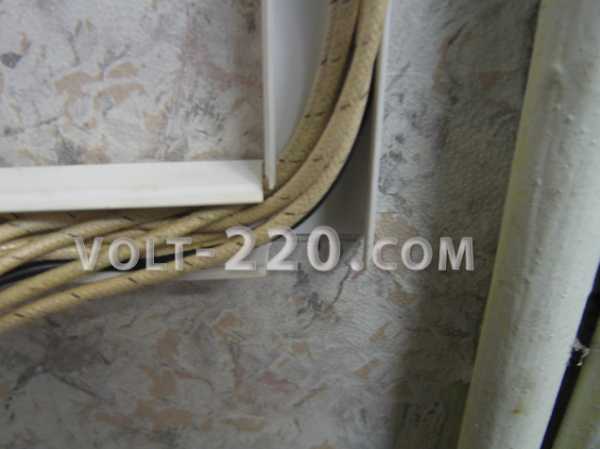

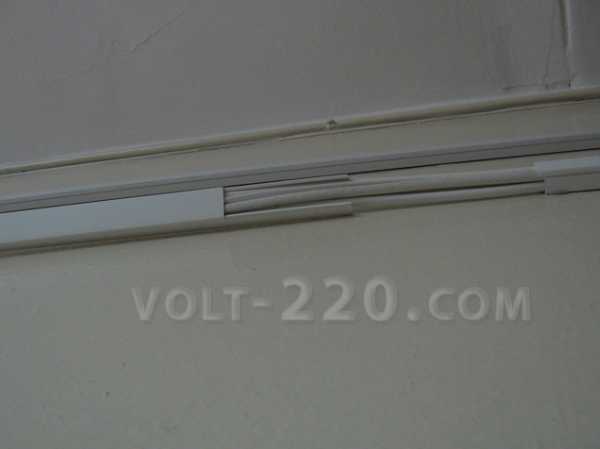

Особое внимание уделяется стыкам в местах переходов с вертикального на горизонтальное направление. После того, как короб закрылся крышкой, не должно быть видимых щелей и других отверстий. Большинство проблем решается путем использования различной фурнитуры. Короба, задействованные на угловых переходах, должны быть одинаковых размеров. Для Т-образных соединений это требование уже не актуально, поскольку в магистральном канале можно просверлить отверстие любого размера под отходящий кабель.

Укладка в короба кабелей и проводов

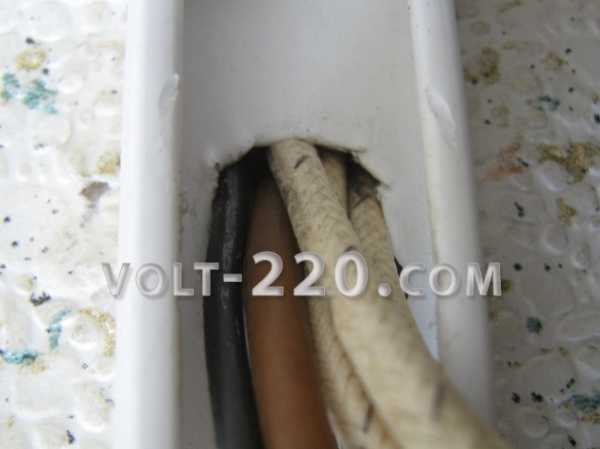

Укладка кабелей в короба считается довольно ответственным и трудоемким процессом. В некоторых конструкциях для удобства предусмотрены продольные внутренние перегородки, чтобы уложенный кабель не выпадал обратно, пока не закроется крышка. Рекомендуется укладывать в кабель-канал весь заранее отмеренный кабель. Качественный замок крышки должен удерживать весь уложенный кабель и раскрываться под действием его собственного веса. Разметку нужно выполнять таким образом, чтобы не было совпадения стыков крышек и стыков коробов. В этом случае вся уложенная линия будет выглядеть, как единое целое.

Когда монтируются пластиковые короба для электропроводки, размеры и торцовка их крышек имеет большое значение, особенно, когда отсутствует фурнитура. Проблемными становятся места угловых переходов и Т-образных стыков, а также те точки, где должны устанавливаться заглушки. При отсутствии заглушек, крышка обрезается немного больше, чем короб и подгибается так, чтобы закрывался торец. Подобные приемы хорошо действуют только в отношении кабель-каналов с небольшим сечением, крышки которых обладают слабой жесткостью.

По окончании укладки кабеля, не стоит заклеивать крышку или зашивать короб гипсокартонными листами. В будущем это существенно затруднит замену или прокладку проводов.

Монтаж короба

electric-220.ru

Пластиковые короба для электропроводки: размеры

Скрытый способ прокладки электропроводки является предпочтительным, поскольку увеличивается пожаро,- и электробезопасность, а также исключается возможность ее повреждения. Но часто возникают ситуации, когда возможен только открытый способ, например, в деревянном доме. На фото ниже изображен один из распространенных вариантов такой прокладки. Здесь применяется пластиковый короб для проводки, с установкой которого справится большинство домашних мастеров.

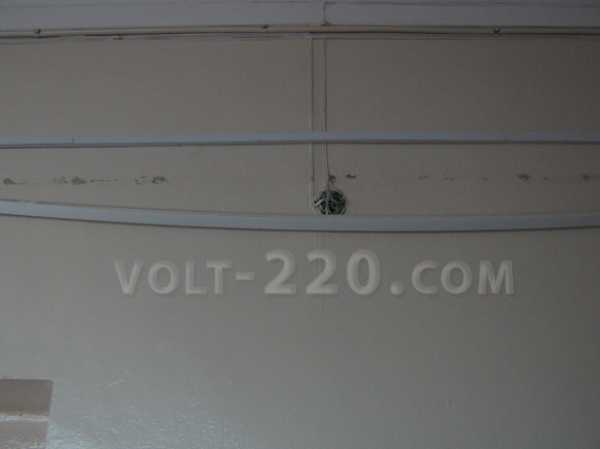

Открытая электропроводка в коробе

Устройство

В поперечном сечении короб для электропроводки может быть прямоугольным или квадратным. Он состоит из двух частей:

Основание. Оно представляет большую часть конструкции и состоит из днища и боковых стенок. Для крепления к стене в нем могут быть отверстия под крепеж. Если их нет, то придется сверлить самостоятельно. Боковые стенки выполнены с выступами, служащими замком для соединения с верхней частью.
Верхняя часть. Она также состоит из основания и небольших боковых стенок с незначительными углублениями на внутренних краях, предназначенными для соединения с замком основания.

После установки короба и выполнения монтажа проводки, верхняя часть прижимается к основанию до фиксации в замке. На рисунке изображены короба разных сечений в сборе.

Пластиковые короба разных сечений для проводки

Достоинства пластиковых коробов следующие:

низкая цена;
небольшая себестоимость;
устойчивость к влаге, огню, агрессивным средам;
достаточная прочность;
электробезопасность;
широкая цветовая гамма;
возможность монтажа розеток и выключателей на верхней части;
легкость монтажа и механической обработки.

Металлический короб делается из алюминия или нержавеющей стали, устойчивой к внешним воздействиям окружающей среды. Для защиты от коррозии применяются покрытия из цинка или алюмоцинка (сплав цинка с алюминием). Изделия с покрытиями дешевле, чем из нержавеющей стали. Их низкая электрическая безопасность требует установки кабелей с качественной изоляцией.

Металлические кабель-каналы не рекомендуется устанавливать в помещениях, где высокая влажность.

Классификация кабель-каналов

Открытая проводка может быть выполнена на изоляторах. При грамотном исполнении она будет выглядеть привлекательно, но этот способ подходит далеко не для каждого интерьера. Укладка в гофротрубе приемлема больше для подсобных помещений. При современном подходе к открытой проводке лучшим вариантом является короб (кабель-канал), обладающий следующими преимуществами:

эстетичный вид;
безопасная эксплуатация проводки;
легкий доступ к кабелям и проводам;
не поддерживает горение.

Кабель-канал – это П-образный профиль. Он крепится на поверхности, затем в него укладывается проводка, которая закрывается крышкой на защелках. Изделия производят в виде «палок» длиной 2 м.

Производят также более сложные конструкции коробов с внутренними перегородками. Они снабжаются одной общей или раздельными крышками, а кабели укладываются в разные каналы.

Пластиковый короб с внутренними перегородками для проводки

Конструктивно короба различаются следующим образом:

Мини кабель-каналы (рис. а ниже). Применяются при прокладке проводов к компьютерам, телефонам и телевизору. Они малозаметны и не ухудшают интерьер помещений.
Напольные (рис. б). Имеют форму овала и не мешают передвижению по комнате.
Парапетные (рис. в). Чаще всего применяются в жилых домах, административных зданиях, офисах. В них прячут провода от бытовой техники.
Перфорированные (рис. г). Боковые стенки короба выполняются с прорезями, что позволяет уменьшить вес конструкции.
Плинтусные (рис. д). Электротехнический плинтус выполняется с каналами для кабеля. Широко распространен в жилых помещениях, так как не нарушает их дизайн.
Гибкие (рис. е). Перфорированная форма позволяет сгибать короб в соответствии с профилем поверхности. Особенно устройства нужны при архитектурных неровностях и изгибах. Форма выполняется прямоугольной или круглой. В качестве материалов применяются пластик и резина.
Угловые (рис. ж). Кабельный канал выполняется в виде потолочного плинтуса. В нем удобно делать электропроводку под потолком, на стыках со стенами.
Прозрачные (рис. з). Нашли применение для размещения в них светодиодных лент.
Проволочная сетка (рис. и). Это один из самых дешевых видов кабельного лотка, применяемого в технических помещениях или на складах. В них не оседает пыль, и создаются благоприятные условия для вентиляции.

Лестничные (рис. к). В них можно прокладывать много кабеля, поскольку профили выдерживают значительные нагрузки.

Популярные виды кабель-каналов для электропроводки

Выбор кабельного короба

Самыми практичными в применении являются изделия из пластика. Они легче по весу и в обработке. Короб легко подогнать по месту при монтаже. Особым преимуществом является изолирующее свойство материала.

Рассчитав необходимое количество короба, заказанный метраж следует увеличить на 10-30 %. При его недостатке в дальнейшем будет трудно найти добавку. Не стоит экономить на фурнитуре, придающей проводке законченный вид: уголки, повороты, тройники и др.

Внешний вид короба с фурнитурой

Особенно тщательно следует рассчитать необходимое количество фурнитуры, когда короба выбираются по цвету. Если в дальнейшем придется докупать недостающие детали, трудно будет найти нужный цветовой оттенок.

Сечение короба определяют по формуле:

S = (N∙d)/K, где

S – сечение короба, мм³;
N – количество кабелей, шт.; d – диаметр кабеля, мм;
K=0,45 – коэффициент, учитывающий свободную укладку кабеля, она не должна быть слишком плотной.

Если кабель-канал выбрать меньшего сечения, крышка будет неплотно закрываться, а проводка может перегреться при слишком плотной укладке.

Перед покупкой следует выполнить следующие действия:

Выбрать места установок и требуемое количество светильников, выключателей, розеток и другой фурнитуры.
Начертить схему открытой проводки в доме или квартире.
Рассчитать необходимый метраж и размеры коробов в соответствии с сечениями и количеством кабелей.
Подобрать нужный инструмент и крепеж для монтажа.
Определиться с материалами коробов. Плюсами металлических изделий являются прочность и пожаробезопасность. Достоинства пластиковых коробов упоминались ранее. При этом следует учесть такой недостаток, как их деформация от нагрузки проводами. При этом крышка может не совпадать с корпусом и ее придется посадить на клей.

Особое внимание следует уделить кабель-каналам, проложенным по потолку. Под весом кабеля крышка может открываться, поэтому соединение нужно выбирать более прочное.

Выбор модели

Вид кабель-канала зависит от типа помещения. Для проводки в каркасном доме применяются металлические короба. Они монтируются в подвесных потолках, в перегородках и фальшполах. Короб прикручивается к основанию саморезом и в него производится укладка кабелей, которые крепятся к каналу хомутами из пластика.

В квартире или доме открытую проводку делают по стенам или потолку. Модель короба можно выбрать по цвету. На некоторые устройства наносится рисунок методом фотопринта. Это стоит дороже, но такая модель выглядит как элемент дизайна.

Самыми лучшими считаются изделия из алюминия производства немецких или итальянских компаний. Внешняя сторона крышки у них имитирует натуральные материалы, например, дерево.

Желательно выбирать короба с перегородками для разделения шлейфов. Крышку лучше выбирать с защелками с двух сторон (рис. а ниже). Односторонний замок держит ее хуже.

Короба с защелками: а – с двух сторон; б – с одной стороны

Монтаж короба под электропроводку

Короб подбирается под величину сечения кабеля. Здесь также требуются монтажные коробки для соединения жил. Короба классифицируются по размерам в мм:

микро-каналы – 13х7 — 16х13;
мини-каналы – 33х10 — 40х16;
обычные размеры – 100х40 — 300х80.

Поверхность основания должна быть ровной и отделанной. К гипсокартону короб крепят мелкими саморезами. Для не очень ровных стен короба устанавливаются с провисом, без натяжки.

В стенах делаются отверстия, в которые вставляются дюбели для крепления оснований. Лишние части отрезаются ножовкой по металлу. Затем укладываются кабели и закрываются крышкой. Жесткие кабели укладывать сложнее. Их выравнивают по мере прокладки. Здесь лучше подойдут короба с продольными перегородками.

От проемов трассу следует прокладывать на расстоянии не менее 100 мм, а от потолка – 150 мм.

Не стоит забывать об установке на линии распределительных коробок, облегчающих ремонт проводки.

Видео про проводку

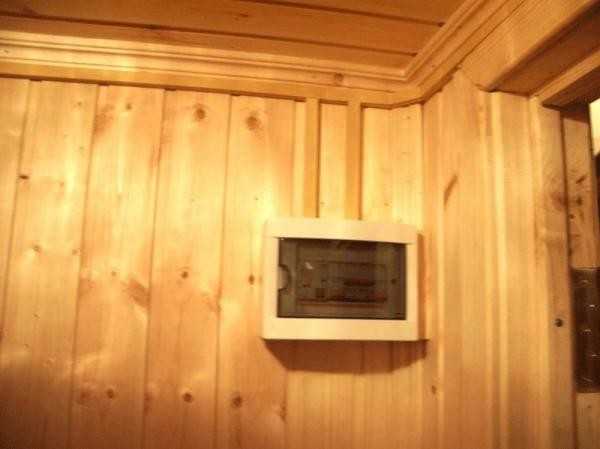

Как устроена проводка в кабель-канале в деревянном доме, рассказывается в видео ниже.

При монтаже открытой проводки в коробах существует много нюансов. Главным здесь является выполнение требований безопасности. Хозяин квартиры должен знать способы выбора коробов и правила их установки, чтобы сделать монтаж самостоятельно или проверить качество прокладки у электромонтажников.

Оцените статью:

elquanta.ru

фото, видео рекомендации как выбрать и установить своими руками

Открытая проводка – это самый простой способ создать электрическую разводку внутри помещений. В настоящее время предпочтение отдается так называемым кабель-каналам или по-другому пластиковым коробам, куда и размещаются электрические провода и кабели. И это понятно, ведь пластиковый короб для проводов – оптимальное решение. Этот элемент открытой разводки полностью соответствует нормам и требованиям не только электро-, но и пожарной безопасности, что является основным условием эксплуатации любых линий электропередач, а тем более внутренних.

Проведение электропроводки в пластиковом коробе

Плюс ко всему чисто с эстетической стороны вопроса настенный пластиковый короб для соединения проводов смотрится в разы привлекательнее, чем гофрированный шланг или открытая проводка. Правда, необходимо отметить, что среди трех вариантов открытой электропроводки – установка кабель-канала является самым сложным и трудоемким процессом. И еще один немаловажный момент. Огромное разнообразие пластиковых коробов под проводку, а это размеры, конструкции и так далее, является тем фактором, при котором полностью отсутствуют какие-то строгие и жесткие правила их монтажа. А так как отсутствуют правила установки, то все, что связано с процессом монтажа пластиковых коробов, можно свести к простым рекомендациям.

Как правильно выбрать пластиковый короб

Определяющий фактор, который ложится в правильный выбор – это размер короба. По сути, многое будет зависеть от количества проводов, которые будут укладываться в него. Плюс небольшой запас пространства. Поэтому магистральные короба (от разветкоробок до ответвлений) должны быть большего размера, а идущие к розеткам или выключателям меньшего.

Основные размеры кабель-каналов

Далее, необходимо определиться с количеством пластиковых элементов. Здесь все будет зависеть от длины электрической разводки с учетом, что сам короб имеет стандартную длину 2 м. Кстати, в магазинах он так и продается без подрезки. Для того чтобы не ошибиться с количеством, необходимо к расчетной длине проводки прибавить 20%.

Кабель-канал используется и как декоративный элемент, который должен вписаться в дизайн интерьера помещения. Скажем так, что в основном этот материал выпускается белого цвета, поэтому здесь присутствует достаточно широкий ассортимент. С моделями «под дерево» ассортимент минимальный. Хотя именно «под дерево» отличается презентабельным внешним видом, который можно вписать в практически любой интерьер.

Внимание! Некоторые производители пластиковых коробов под электрическую проводку предлагают, как дополнение, некоторые декоративные элементы: заглушки, угловые переходники, тройники, углы (внутренние и внешние). Поэтому совет – приобретать кабель-каналы с декоративной фурнитурой, которая его облагораживает. Фурнитура «под дерево» также выпускается.

Декоративный пластиковый короб под дерево

При покупке необходимо обращать внимание на качество изделия. И если неровные торцы – это небольшая проблема, которую можно скрыть заглушками, то низкое качество замкового соединения панели и крышки – эта проблема номер один, которая встречается достаточно часто. То есть, в процессе эксплуатации крышка все время отпадает или, наоборот, ее очень сложно установить на нижней монтажной панели. Хорошего качества изделие должно закрываться крышкой вручную без постукивания. Но самое интересное – это момент, когда задняя часть короба установлена, кабели проложены, а крышка не закрывается или выпадает после установки. Здесь самое важное не переусердствовать. Многие монтажники начинают стучать руками или киянкой по крышке, после чего не только она, но и сам короб трескается и разваливается на глазах. Так что совет – приобретайте короба для соединения проводов от известных фирм-производителей.

Внимание! Установка пластиковых коробов – это не только правильный их выбор, это правильный выбор распаячных коробок, как по размеру, так и по цвету. Все должно гармонировать. Особое внимание отверстиям в распаячных коробках, куда будут вставляться короба под разводку.

Плинтусные короба для прокладки кабеля

Установка кабель-каналов

Казалось бы, установка пластиковых коробов – дело не очень сложное, но есть тут один момент, от которого зависит качество проведенного монтажа. Это качество поверхностей, на которые короба будут устанавливаться и закрепляться. Вот почему монтажный процесс делится на два этапа.

Этап №1 – подготовительный

В первую очередь поверхности для установки надо выровнять. Их кривизна – это зазоры между ними и задней частью панели, это кривизна самих коробов, которые выровнять будет просто невозможно. Поэтому основное требование презентабельного внешнего вида установленных приспособлений – это ровная поверхность.

Для подрезки кабель канала подойдет острый нож

В подготовительный этап можно отнести подготовку инструментов. Что для этого вам понадобится?

Для подрезки можно использовать ножовку по металлу, электролобзик, болгарку, острый нож. То есть, тот инструмент, которым вы больше всего работаете. Если вы выбрали болгарку, то учтите, что при ее работе выделяется много пыли, так что не забудьте надеть очки и респиратор.
Для разметки лучше всего использовать простой карандаш.

С инструментом для крепления есть определенные нюансы. К примеру, если стены в доме уже выровнены и на них наклеены обои, если стена – это дерево, гипсокартон, ДВП или ДСП, то оптимальный вариант – посадить короба для провода на жидкие гвозди. Можно использовать и другие клеевые составы. Но учтите, что укладывать провода в короб нельзя до полного высыхания клеевого состава.

Этап №2 – монтажный

Если стена – это дерево, то лучше закрепить короб на саморезы. А для этого понадобиться или отвертка, или шуруповерт. В некоторых коробах задняя монтажная панель изготавливается из толстого пластика, так что саморез его может не прорезать. Значит, потребуется и дрель с тонким сверлом по металлу.

Если стены – это кирпич или бетон, то установка производится саморезами на пластмассовые дюбели.

Сначала высверливаются отверстия в задней панели.
Она устанавливается на стену, через отверстия карандашом делается разметка.

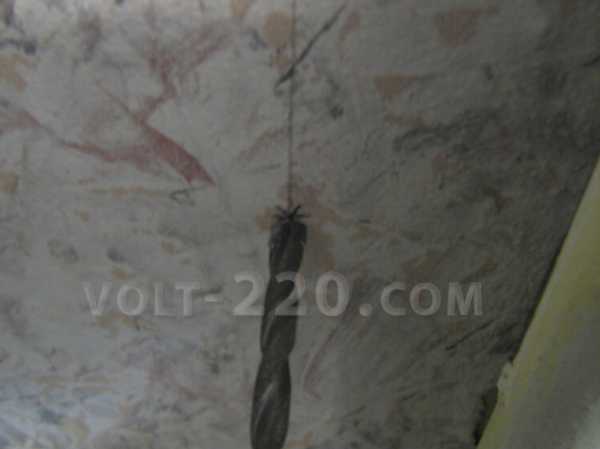

По разметкам высверливаются отверстия дрелью, куда вставляются пластмассовые дюбели.
Производится крепление саморезами.

Оптимальный вариант крепления пластикового короба, если это позволяет основание – жидкие гвозди

Скажем прямо, это самый хлопотный вариант, поэтому некоторые мастера сверление в монтажной панели и в стене производят одной операцией, установив панель к стене и высверлив сразу в них одно отверстие.

Выполнение стыков

Эту операцию необходимо вывести в отдельный этап, потому что, как говорят мастера, это самый сложный момент во всем установочном процессе. Чаще всего стыки – это соединение горизонтальных и вертикальных контуров электрической разводки. Здесь основная цель – создать переход без щелей и зазоров, чтобы он смотрелся презентабельно.

Именно для этих целей и используется фурнитура. Если ее нет, придется применять разные методы подгонки. К примеру, подрезать заднюю панель и крышку под 45º, после чего состыковать два участка под прямым углом. Кстати, для угловой подгонки необходимо учитывать тот факт, что горизонтально и вертикально установленные короба должны быть одного размера.

Схема-изображение комплектующих для кабель каналов

Укладка кабеля

Вроде бы несложный процесс, но даже здесь есть свои нюансы. Рекомендуем выбирать короба для проводов, в конструкции которых есть продольные перегородки. В них легко можно уложить кабели, так сказать, поэтажно, чтобы они не мешали друг другу. Если кабель-канал – это короб без перегородок, тогда обращайте внимание на качество крепления крышки. Здесь важно, чтобы ее не выдавило под натиском веса всех уложенных проводов.

Внимание! Стыковать крышки по стыкам задних панелей нельзя, укладка должна производиться со смещением.

Заключение по теме

Есть такое понятие, как ремонтопригодность или сменяемость. Так вот к пластиковым коробам для проводов и кабелей это также относится. Некоторые мастера стараются закрепить крышки, используя жидкие гвозди или другой вид клея. Делать этого нельзя, ведь есть вероятность, что в короб придется укладывать дополнительную разводку, особенно это касается горизонтальных контуров, расположенных у пола, куда можно уложить не только электрическую проводку. Да и ремонт еще никто не отменял. Так что если и есть необходимость в использовании дополнительных материалов, так лучше всего использовать герметики.

Пластиковый короб – это оптимальный вариант маскировки открытой проводки

И последнее. Как соединить провода в пластиковом коробе? Этого делать не стоит, для соединения лучше всего использовать распаячную коробку.

onlineelektrik.ru

Короб из пластика на заказ

Тонкости изготовления пластиковых коробов

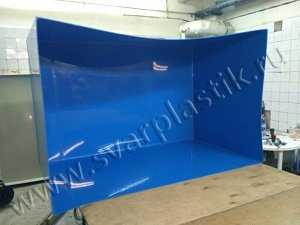

Короб из пластика на заказ представляет собой широкогабаритную прямоугольную емкость, которая способна выдержать значительный перепад диапазона температур от -60 до +120 градусов по Цельсию. Изделие изготавливается из высококачественного термически пластичного полимера – полипропилена или полиэтилена на выбор заказчика.

Производство пластиковых коробов осуществляется вручную опытными дипломированными специалистами на специально оборудованном материально-техническом обеспечении. Герметичность швов обеспечивает специальная технология сварки горячим воздухом, за счет чего поверхность надежно скрепляется между собой.

Наша продукция имеет многочисленные преимущества:

конкурентоспособные цены;
долговечность;
прочность и надежность;
богатый выбор форм и размеров емкостей, а также цветового ряда синего, зеленого, белого, черного и серого цветов;
возможность оборудования технологическими входами и выходами, а также резьбовыми и фланцевыми отверстиями, крышками, перегородками и вставками;
предоставление гарантии;
максимально сжатые сроки исполнения заказа – от 1 до 5 рабочих дней в зависимости от объема заказа и его сложности.

Наши консультанты будут рады помочь вам сделать правильный выбор, предоставив онлайн консультацию по всем интересующим вас вопросам, для связи с нами позвоните по указанному на сайте номеру.

Особенности устройства пластикового короба

Изготовление короба из пластика требует тщательного контроля над каждым этапом производства. Перед заказом клиенту представляются все образцы материалов, из которых заказчик выбирает необходимую ему модель. Изготовление осуществляется, как по типовым чертежам, так и по уникальным проектам.

Сфера применения изделий многообразна – благодаря химической стойкости емкость способна выдержать кипячение воды и различных кислот. Короб отлично подходит для гальванического и бытового применения.

Мы предоставляем гарантийное обслуживание на приобретенные у нас продукты. Наши специалисты при необходимости выезжают в любой регион страны для быстрого и качественного устранения возникшей неисправности.

Однако стоит отметить, что за полвека изделие теряет всего лишь до 2% своих качественных характеристик.

www.svarplastik.ru

Пластиковый короб — эстетический вид электропроводки своими руками

Пластиковый короб

Содержание:

Нередки случаи, когда в административных и жилых помещениях появляется необходимость установки внешней электропроводки. Такая необходимость возникает, когда в помещении устанавливаются новые электрические приборы или приходит в негодность участок проводки, проходящей в стене.

Штробление стен не всегда возможно или приводит к затяжному ремонту, а в промышленных помещениях нет необходимости прятать провода в стену. Хорошим решением для аккуратной и безопасной укладки проводки поверх стен является пластиковый короб.

Преимущества

Пластиковый кабель-канал, как по-другому называется пластиковый короб для кабеля, представляет собой довольно удачную конструкцию из поливинилхлорида. Так, по сравнению с другими приспособлениями или видами укладки, короб из пластика обладает такими преимуществами:

эстетический внешний вид;
многообразие цветов, что позволяет подобрать короб к интерьеру квартиры;
прочность изделия, которое стойко к ударам и позволяет выдерживать вес тяжелого кабеля;
пожарная безопасность, соответствующая действующим правилам;
устойчивость к перепадам температуры;
простота монтажа и обслуживания.

Благодаря таким свойствам, пластиковые короба для проводов пользуются все большей популярностью при проведении установки наружной электропроводки.

Заглушки

Кроме этого, наиболее известные производители пластиковых кабель-каналов, такие, как «Элекор» и «Legrand», комплектуют свои изделия различной фурнитурой, которая помогает значительно окультурить и облагородить конструкцию пластикового короба для проводов. Такие элементы, как торцевые заглушки, тройники, внутренние и внешние углы, позволяют избавиться от дыр в магистрали и существенно ускорить ее установку. Производство кабель-каналов из ПВХ, осуществляется с применением современных технологий и постоянно совершенствуется.

Также читайте: Электрический пластиковый короб.

Выбор и расчет материала

Для того, чтобы сделать нормальную и надежную установку ПВХ-короба, необходимо определить некоторые детали и условия предстоящей работы.

При планировании монтажа кабель-канала из ПВХ, учитываются следующие факторы:

Толщина электропроводки и других кабелей, которые будут устанавливаться.
Размеры короба для отдельных участков монтажа.
Возможность установки дополнительных проводов и кабелей в будущем.
Материал поверхности, на которую будет установлен кабель-канал.
Возможностью использования ПВХ-плинтуса с кабель-каналом для расположения в нем проводов, при разводке внутри комнат.

Разнообразие короба

В продаже имеется пластиковый короб для проводов размером 2 м в длину и самых различных размеров ширины и высоты. Форма пластиковых кабельных коробов может быть самой разнообразной.

Они могут быть изготовлены в следующей форме:

прямоугольника;
квадрата;
треугольника;
полукруга.

Исходя из формы и размера, пластиковый короб может быть:

Потолочного типа. Это изделие имеет самый маленький размер, так как в нем располагаются тонкие провода, предназначенные для люстр или точечных светильников. Применяется, как правило, при прокладке новой линии по плите перекрытия. Кроме этого, при монтаже подвесного потолка из ПВХ-панелей, короб применяется для разводки электричества к вентиляторам и светильникам. Хорошим решением является использование перфорированного пластикового короба для размещения проводов на потолке при монтаже натяжных потолков из ПВХ-пленки. Возможность быстро сделать боковое отверстие в стенках короба, когда он закреплен на поверхности, существенно экономит силы и время.
Стенового типа. Стеновой вариант служит для того, чтобы подвести провода к розеткам и на потолок. Для розеток необходимы довольно толстые провода, способные выдерживать мощные электроприборы. Исходя из этого, для них подбираются соответствующего размера короба. Вывод провода на потолок, лучше всего осуществлять по кабель-каналу, установленному в углу. Там он не будет бросаться в глаза, а со вкусом подобранный по цвету — может гармонично дополнить интерьер комнаты.
Полового типа. Напольный пластиковый кабель-канал вполне успешно заменяет обычный деревянный или пластиковый половой плинтус. Размер здесь не имеет такого значения, как для настенных и потолочных изделий. Большой размер полового короба можно расценивать, скорее, как плюс. Кроме того, что он закрывает щель между стеной и полом, наличие запасного пространства под крышкой, может пригодиться для последующей прокладки в нем кабелей спутникового телевидения, сигнализации или интернета.

На заметку: Пластиковые изделия белого цвета представлены в самом большом ассортименте. Им легко придать нужный цвет, покрасив или оклеив пленкой.

Монтаж пластикового кабель-канала

Перед монтажом кабель канала необходимо определиться с размерами формой, количеством и цветом изделий, которые будут применяться при работе.

Составление проекта

Проектирование заключается в составлении схемы расположения электропроводки, телевизионных и оптических кабелей в помещении. Исходя из толщины одного провода или их пучка, подбирается тип и размер короба. На схеме подробно отмечаются все эти нюансы.

Угол внешний

Кроме этого, необходимо подсчитать сколько потребуется:

соединительных планок;
внутренних и внешних углов;
монтажных ПВХ-коробов для разводки проводов;
заглушек;
тройников;
крепежного материала.

Когда будет высчитано требуемое количество разного вида короба, можно узнать количество крепежа. Обычно, для крепления используются саморезы и пластмассовые дюбеля. Магистраль закрепляется на поверхности каждые 30 см. Следует умножить ее общий метраж на 3,3, чтобы получить количество саморезов.

Рекомендация: приобретать материал на 10-15% больше от расчетного. При работе могут быть допущены ошибки, плюс неизбежные отрезки.

Приобретение материала

Прежде чем отправляться в магазин за покупками, рекомендуется ознакомиться с ассортиментом товара и его ценами на сайтах строительных магазинов. Это поможет сэкономить не только деньги, но и время.

Если покупки придется делать в нескольких местах, то лучше нанять грузовое такси. Так товар будет в сохранности и под контролем. Возить изделия из ПВХ в багажнике легковой машины не рекомендуется — они могут сломаться или поцарапаться.

Во время покупки необходимо тщательно осмотреть, как панели, так и комплектующие.

Внимание нужно обратить на следующее:

Отсутствие деформации. При хранении деталей на коротких стеллажах или сложенных неровно, они искривляются и принимают неправильную геометрическую форму, которую невозможно изменить.
Наличие механических повреждений. Трещины в изделиях могут привести к поломке отдельных фрагментов в процессе монтажа.
Состояние покрытия. Оно не должно быть испачканным, потертым или выгоревшим на солнце. Такие дефекты будут сильно портить общий вид конструкции.

Приобретать следует материал с прочными стенками. Опробовать надежность замкового соединения можно на одном из фрагментов короба при осмотре — его крышка должна мягко, с небольшим усилием сниматься и, легко, без ударов по ней, закрываться. Отсутствие резкого щелчка говорит о качестве изделия.

Инструменты

Сам процесс устройства магистрали, после того, как этот процесс спроектирован и подготовлен, представляет довольно простое мероприятие. Все, что осталось — подготовить инструмент.

Один из инструментов для монтажа

Для работы потребуется:

перфоратор;
шуруповерт;
ножовка по металлу;
стусло;
молоток;
острый нож;
плоскогубцы;
карандаш или маркер.

Набор прост и есть в каждом доме. Собрав его и проверив исправность, можно приступать к работе.

Установка кабель-канала

Имея на руках проект, материал и нужный набор инструментов, работать легко и в удовольствие.

Этапы этой работы следующие:

Завершение установки

Проведение разметки на поверхности. Наносится место расположения магистрали, делаются отметки для сверления.
В поверхности делаются отверстия, в них вставляются пластмассовые дюбеля.
Прикручивается корпус короба.
Проводится укладка проводов и кабелей. Они могут укладываться по одному или в связке с использованием пластиковой стяжки.
Осуществляется разводка проводов.
Устанавливаются розетки, углы, заглушки и крышка корпуса.

Работа закончена.

Видео про сборку кабель-канала

pvhspec.ru

Прокладка пластиковых коробов

Пластик является универсальным средством для поделок разного рода. В панельных домах, где стены сделаны из бетона, штробление запрещено. Все стены в панелях являются несущими и соответственно несут на себе нагрузку. Конструкция получается нагруженной. Все коммуникации проложены в специальных каналах, которых сделаны на бетонном заводе при заливке всего бетонного блока. Понятно, что во все нужные места каналы с проводами не подходят, поэтому приходится создавать новые линии проводки. Тут существуют два варианта развития событий. Первый вариант – сбить всю штукатурку, проложить провода и вновь оштукатурить все стены толстым слоем поверх проводки. Второй вариант – проложить везде пластиковые провода.

Перед прокладкой коробов необходимо представить весь маршрут следования трассы с учетом всех изгибов и огибаний. После утверждения плана необходимо начертить схему в масштабе. Схема пригодится в дальнейшем, если придется перекладывать трассу либо доводить новые линии. На схеме необходимо изобразить розетки, выключатели и светильники, трассу прокладки коробов и щиток.

В любом помещении есть отправная точка, от которой начинают прокладку всей магистрали. В данном помещении размещается силовой щиток, но можно проводить и от монтажных коробок, и от щитка на лестничной клетке. Прокладку начинают с начала трассы.

Короба лучше выбирать дорогие из хорошего и толстого пластика. Такой пластик не трескается при резке, держит форму, а крепежи долго остаются крепкими и прочными. Прежде чем начинать монтаж необходимо провести подготовительные работы – убрать всю мебель от стен, освободить места подходов для работ, укрыть напольное покрытие.

Монтаж начинают с прорисовки по уровню всего пути трассы. Горизонтальное расположение коробов придает хоть какую-то эстетику. Высота прокладки коробов выбирается различной, но с таким расчетом чтобы было удобно, а также чтобы придвигаемая мебель не упиралась в короба. Предпочтительно когда короба прокладываются на высоте 30 сантиметров от пола, это и уровень расположения розеток и на таком уровне тяжело повредить короба, конечно, если в доме нет маленьких детей. Здесь и возникает вопрос о стоимости короба, потому как фирменный короб открыть в середине довольно сложно.

Короба отлично открываются с торца. При открывании в зазор между крышкой и основной частью вставляют отвертку и ведут до конца. Крышки все снимаются и отставляются в стороны. Закрывать короба лучше после установки и прокладки в них проводов. Короб выпускается длиной 2 метра, а вот высота и ширина бывают различными. Габариты выбираются с учетом будущего количества проводов и кабель. Короб должен полностью умещать в себе все необходимые коммуникации.

После разметки всей трассы можно обозначить места будущих отверстий под крепеж. Нужно также учесть, что на пути размеченной трассы в стене могут скрываться старые коммуникации. Например, телефонная или телевизионная сеть, силовые провода от розеток и выключателей, даже трубы батарей. Обозначение мест будущего крепежа убыстряет сам монтаж. Расстояние между двумя отверстиями на прямом участке составляет 30 сантиметров, при поворотах и изгибах вначале каждого сегмента лучше предусматривать крепеж.

При таком способе, когда вначале сверлятся все отверстия, а потом крепятся короба, необходимо предусмотреть и сам крепеж. Крепеж нужно производить при помощи саморезов и дюбелей. После того как все дюбеля будут на местах, несложно приставить в нужное место саморез и закрутить его в дюбель.

При сверлении стен используют сверла с победитовым наконечником. Победит – твердый материал, он не дает портиться сверлу при ударном действии перфоратора, но победит горит при длительном сверлении твердого материала. Поэтому если есть победит, должен быть и перфоратор или дрель ударная.

Саморезов под рукой не было, зато была целая упаковка дюбель-гвоздей с дюбелями. Такие дюбеля имеют юбку, которой они дополнительно прикрепляют короб к стене.

Дюбель-гвоздь имеет острие как у гвоздя, а по всему стволу проходит спираль. Головка сделана под крестообразную отвертку. При помощи отвертки его можно выкрутить из дюбеля. Крепится же он при помощи молотка, которым забивается в дюбель. Если такой дюбель-гвоздь вбить в пластиковый короб, то короб даст трещину, поэтому короб также нужно просверлить.

В отверстие в коробе вставляется дюбель. Отверстие соответствует диаметру дюбеля, поэтому дюбель проходит, а шляпка — нет.

При монтаже с применением дюбель-гвоздей отверстия приходится сверлить по месту. Лучше всего вымерить кусок короба, приставить к месту будущего расположения и просверлить стену через короб. Короб можно вначале просверлить, а потом затем на стене обозначить места крепежа.

Резать короб можно при помощи ножа, но удобнее бокорезами. Вначале нужно сильно нажать по всей длине, но так, чтобы не перерезать короб. Это дает направление образования трещины, если такая появится.

После этого можно полностью перерезать маленькими надкусами.

Все повороты эстетично выполнять на 90°. Для такого поворота достаточно отрезать одну боковую стенку короба на ширину примыкающего короба.

При обходе колон и нишь необходимо поворачивать короб внутрь или наружу, если отсутствуют специальные уголки и повороты. Внутрь короб поворачивают при надрезе обоих боковых стенок и сгибании короба в этом месте. Главное следить, чтобы надрезанный короб не переломился.

Наружу короб поворачивают при надрезе короба вначале поперек короба, а затем делают вырез в виде треугольников.

После того, как сделаны все повороты на одном коробе, можно разметить места под крепление.

Иногда встречаются и хитрые огибания и повороты. В таком случае приходится как-то выкручиваться. Конечно, проще спроектировать так, чтобы избежать подобных казусов.

В идеале короба должны висеть ровно и красиво.

После того, как все короба протянуты можно приступать к протяжке проводов. Количество проводов зависит только от схемы разводки.

Если проводов много, то можно протягивать провода методом кондуктора. Нужный для протяжки провод обматывают вокруг уже протянутого провода и тянут с другой стороны. При этом длина уже протянутого провода должна быть достаточной. Так провод за провод можно вытянуть все провода.

Провода в короба укладывать сложно если проводов много.

Провода можно укладывать частями и сразу закреплять крышкой.

Для того чтобы не бросались в глаза стыки коробов закрывать короба нужно внахлест так, чтобы крышка соединяла корпуса обоих коробов.

Можно закреплять пластиковые короба и с помощью клея, но это чревато частичным обрушением всей конструкции.

www.volt-220.com

РубрикаРазное
