Вентиляционные короба – как не сломать вентиляцию в квартире

Частенько жильцы квартир в погоне за повышением свободного пространства на кухне либо в санузле соглашаются на «усовершенствование» вентиляционной системы. В большинстве случаев, это связано с тем, что вентиляционные короба просто частично демонтируются, что в будущем делается обстоятельством значительных неприятностей. Дабы не допустить этого, имеет суть подробнее разобраться в назначении и функционировании этого элемента вентиляционной системы.

Принцип работы и назначение

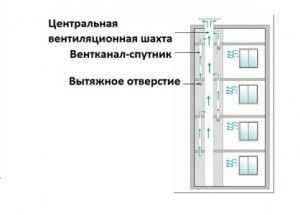

В разрезе в любом вентиляционном коробе видно 3 канала, наряду с этим один из них имеет намного громадную площадь, чем 2 остальных.

Любой из них играет свою роль:

• малые каналы (их еще именуют каналами-спутниками, диаметр таких воздуховодов в типовых зданиях не превышает 15 см) употребляются для отвода воздуха из санузла и кухни;
• громадный канал – неспециализированный воздуховод, в котором смешивается воздушное пространство, отведенный из различных квартир.

Размеры вентиляционных коробов, в жилых зданиях, в принципе, сравнимы – в общем случае в него должен поместиться громадный воздуховод (приблизительно 30х60 см) и 2 канала-спутника (любой 15х15 см).

Работает он по таковой схеме:

• воздушное пространство через вентиляционную решетку всасывается из уборной и кухни в соответствующий канал-спутник;
• в неспециализированную шахту воздушное пространство попадает не сходу, перед этим он проходит по вертикали приблизительно 3м. Для подачи воздуха из комнаты в канал-спутник может употребляться прямоугольный пластиковый вентиляционный короб;
• в шахте воздушное пространство смешивается с вытяжкой от других квартир и устремляется на крышу, где и удаляется за пределы вентиляционной системы.

Обратите внимание! В квартире находится основная часть каналов-спутников нижележащего жилья. Так что удаление либо нарушение геометрии ударит прежде всего по соседям снизу, а уже они причинят много проблем лично вам.

Подробнее о конструкции

Частенько короб для вентиляции на кухне либо в сану

uchebniksantehnika.ru

с чем придется столкнуться, этапы работ, советы мастера и необходимые инструменты

Убирают вентиляционный короб, как правило, чтобы укоротить его до минимума

В каждом здании есть вентиляционные короба. Они необходимы для распределения воздушных потоков и выведения неприятных запахов из помещений. Производя какие-либо действия с вентиляционным коробом на кухне (перепланировка, демонтаж), нужно учитывать, что интенсивность воздушных потоков в здании не должна нарушаться и подобные действия не всегда могут быть законными. В качестве альтернативы можно выгодно обыграть венткороб и использовать его как декор или спрятать под мебель и отделку.

Содержание материала:

Демонтаж вентиляционного короба

Если планируется перепланировка кухни для увеличения ее полезной площади, такие преобразования должны быть на законном основании. Чтобы при первой же проверке вас не обязали вернуть все на прежние места, действия с вентиляционным коробом на кухне должны быть согласованы с Жилищной инспекцией.

Не всегда можно демонтировать вентиляционный короб или каким-либо образом его изменять:

• Нельзя осуществлять демонтаж конструкции, если будет нарушен доступ к действующим системам.
• Убрать венткороб не получится, если он полностью функционирует и полноценно используется другими жильцами.
• Снос конструкции невозможен, если это произведет ухудшение жилищных условий.
• Запрещаются какие-либо виды перепланировок, затрагивающие несущие элементы конструкции здания (опоры, несущие стены).

Снос вентиляционного короба допустим лишь в том случае, если он по какой-либо причине является не действующим и более 70% жильцов вашего стояка дают на это свое согласие.

Любые изменения в планировке квартиры должны соответствовать СНиП и санитарным нормам. Для этого перед началом работ необходимо разработать проект будущей перепланировки и получить письменное разрешение на ее осуществление.

Снос вентиляционного короба. Преимущества и недостатки

Частичный демонтаж или полный снос вентиляционного короба дает целый ряд преимуществ:

• Благодаря подобным манипуляциям увеличивается полезная площадь кухни.
• Снесенный короб образует нишу, в которую можно спрятать громоздкую технику или установить дополнительные полки для утвари.
• Пустое пространство после снесения ненужного элемента станет частью кухонного интерьера.

Как показывает практика, не всегда снесение короба обладает одними лишь достоинствами – есть и недостатки:

• Снос венткороба лишает притока свежего воздуха соседей снизу.
• Выявление несогласованной перепланировки повлечет за собой очередной ремонт кухни.

Вентиляционная шахта и ее ограждения – это общая собственность дома, а не часть вашей квартиры.

Если снос короба противоречит правилам и был выполнен без разрешения определенных структур, большая вероятность того, что вас обяжут его восстановить.

Восстановление вентиляционного короба

При восстановлении короба необходимо четко следовать инструкции, не нарушая последовательности действий

Для того чтобы восстановить снесенный вентиляционный короб на кухне, не нанеся вреда остальным жильцам подъезда, нужно делать все последовательно:

1. Вначале необходимо открыть доступ к воздушным каналам. Для этого производится демонтаж перекрытий и простенков (при наличии). Демонтировать ненужные элементы необходимо с осторожностью, чтобы не забить вентиляцию строительным мусором.
2. Для восстановления короба необходимо подобрать качественные материалы. В частности – трубы для каналов воздуховодов и материалы для перегородки.
3. Восстановление вентиляционного короба можно произвести самостоятельно, если есть определенные навыки. В противном случае лучше обратиться к специалистам. Не стоит в устройстве короба экспериментировать с применением таких материалов, как фанера, жесть, гипсокартон, плиты ОСБ, ДВП или ДСП, так как их использование создаст много проблем и в конечном итоге короб придется переделывать.

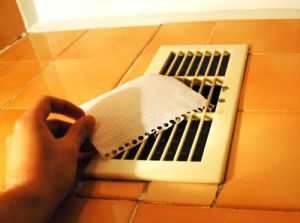

4. Последним этапом является проверка системы вентиляции на предмет неисправности и декоративная отделка поверхности короба.

Чаще всего для восстановления перегородок вентканала используются пеноблоки или гипсовые плиты. Их выбирают благодаря таким особенностям:

• Хорошая огнеупорность и водонепроницаемость;
• Повышенная прочность;
• Высокий уровень шумоизоляции.

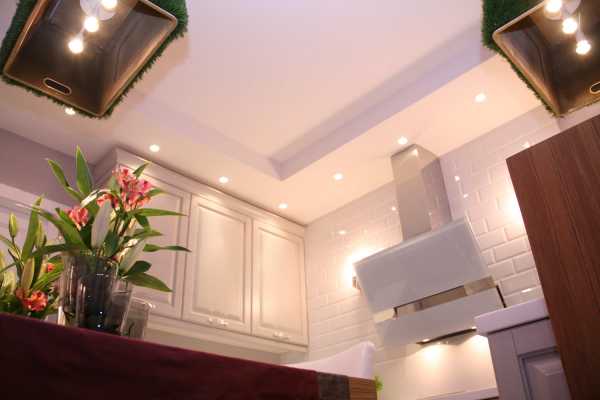

Дизайн кухонного помещения с венткоробом

Мало снести вентиляционный короб, важно еще и грамотно обыграть его новый вариант

Укоротив вентиляционный короб, придется поменять и расположение зон

Если не удалось получить разрешение на демонтаж венткороба, не стоит отчаиваться. Вентиляционный короб можно использовать по-разному и любым способом обыграть:

• Если сделать кухонный гарнитур по индивидуальному заказу с необходимыми размерами и конфигурацией, это позволит выгодно обыграть венткороб и визуально сделает его не таким броским. Часть короба закрывается нижними и верхними шкафчиками, видимый остаток простенка можно оформить такой же отделкой, как и остальную стену (обои, краски, керамический фартук).
• Также венткороб можно спрятать по слой отделки и использовать как декор. Таким образом, выступ в стене станет менее заметным. Его можно «спрятать», используя те же отделочные материалы, что и на остальных стенах, выложить декоративной плиткой, окрасить в тон потолку, нанести декоративную штукатурку или художественный рисунок. Выигрышно будет выглядеть короб, оклеенный 3D обоями с трехмерным рисунком, имеющим продолжение на полу или на потолке, такой вариант декора поможет визуально расширить кухню.

Принимая решение, как задекорировать вытяжку, помните, что в зоне кухонной плиты не стоит применять легковоспламеняющиеся материалы вроде блок-хауса, сайдинга или обоев, а в зоне мойки следует применять влагостойкие покрытия.

• Для небольшой кухни отличным решением станет зеркальная стена, которой будет закрыт короб. Она сделает помещение намного светлее и просторнее в визуальном плане.

• Можно использовать вытяжку как полноценный функциональный элемент интерьера, повесив там телевизор, разместив на нем ряд полок для декора, барную стойку или кухонный полуостров. Добавит изысканности в просторное кухонное помещение декоративный фальш-камин из гипсокартона. Сам короб будет играть роль дымохода, отлично впишется в английский интерьер кухни и сделает ее неповторимой. Если вы решили оформить кухню в русском стиле, венткороб можно спрятать под элемент декора и использовать в качестве основы для устройства русской печи. Если вытяжку оставить в свободном доступе и покрыть ее грифельной краской, такое оформление с удовольствием оценят юные художники, которые будут находиться на глазах у готовящей обед мамы. Если вентиляционный короб расположен на центральной стене кухни, на нем моно оформить коллаж семейных ценностей из фотографий, рисунков и поделок.

При помощи современных отделочных материалов и правильно расположенных источников света можно сделать выступ и вовсе малозаметным или наоборот, короб может стать композиционным центром интерьера.

Для того чтобы увеличить полезную площадь кухни или спрятать ненужный элемент из поля зрения, вовсе не обязательно крушить стены. Если грамотно продумать дизайн данного помещения, вентиляционный короб во многих случаях может оказаться центральным элементом интерьера.

kitchenremont.ru

Как сделать шумоизоляцию вентиляционного короба



Возникающие шумы имеют большое влияние на здоровье и самочувствие человека. Такой раздражитель центральной нервной системы является причиной переутомления, снижение уровня слуха, бессонницу, раздражительность и снижение работоспособности многих систем в организме.

Возникновение шума может иметь несколько причин. Основной причиной появление и превышения допустимой нормы звуков в помещении являются нарушение проектирования плана шумоизоляции.

Шумоизоляция короба на потолке

Ниже приведены значения граничного уровня шума, который благоприятно влияет на организм человека:

• день, в период с 7 утра до 23 вечера уровень звука не должен превышать значение 40 децибел (дБа). Максимальное значение является 55 децибел;
• ночное время (с 7 утра до 23 вечера) уровень шума не должен превышать значение 30 децибел, максимально допустимое значение при этом 45 децибел.

Причины возникновения шума

Появление шумов можно поделить на два вида: внешние и внутренние.

Ниже перечисленные распространенные причины возникновения шума внутри помещения:

• монтаж вентиляционных систем без воздуховода;
• неправильное подключение вытяжки к вентиляции;
• установка систем без виброизоляционного оборудования;
• неправильный монтаж отопительных систем;
• внутренние насосные системы, лифты.

Источниками шума вне здания могут быть городской транспорт, строительные работы, промышленное производство, рекламные звуковые установки.

Главные параметры вентиляционного короба

Ниже приведены основные показатели коробов для вентиляции:

• пропускная способность;
• форма сечения;
• диаметр сечения;
• материал, из которого изготовлен короб.

Форма сечения воздуховода

Вентиляционные короба изготовляются круглой либо квадратной (прямоугольной) конфигурацией.

Круглые формы сечения имеют ряд преимуществ:

• высокий уровень, по сравнению с прямоугольными, способности пропускать воздух;
• минимальный уровень шума;
• облегченная процедура чистки;
• благодаря большей пропускной способности целесообразно эксплуатировать вентиляторы меньшей мощности.

Большой популярностью пользуются трубы прямоугольного сечения.

Главным плюсом прямоугольных труб является их универсальность. Они выгодно смотрятся в любом интерьере и, при надобности их легко спрятать под специальными конструкциями.

Недостатки конструкции прямоугольного сечения:

• в следствии наличия углов создается сопротивление движения воздуха;
• увеличение уровня шума;
• установка более мощного и дорогостоящего вентиляционного оборудования.

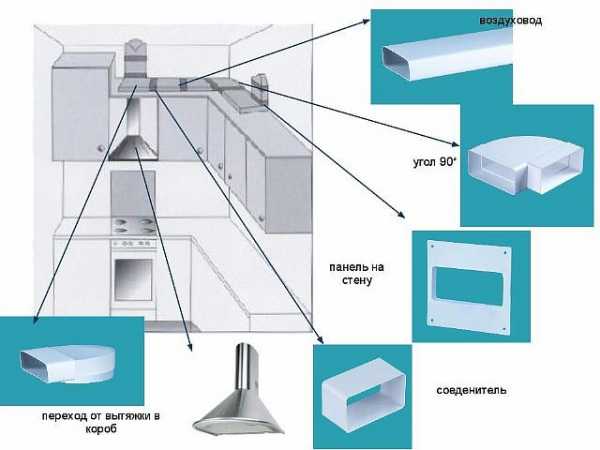

Виды материалов коробов вентиляции

Стандартные трубы для подачи воздуха изготовляются из пластмассы и нержавеющей стали.

Пластиковые трубы не склонны к деформации и имеют ряд преимуществ перед аналогами из стали:

• не боятся воздействию биологических факторов, таких как коррозия,
• имеют относительно небольшую массу и просты в монтаже;
• наличие разнообразных комплектующих;
• относительно недорогая стоимость.

Важно знать, что пластмассовые воздуховоды склонны к возгоранию, поэтому их необходимо устанавливать вдали от горючих веществ!

Пластиковые короба имеют прямоугольную и круглую формы. Стандартные диаметры круглого составляют 10см; 12,5см и 15 см. Прямоугольные сечения представлены в размерах 11×5,5 12×6 либо 20,4×6

Более массивные вентиляционные короба изготавливаются из нержавеющего металла либо оцинковочной стали.

Такие материалы не склонны к окислению и имеют ряд достоинств:

• просты в монтаже;
• не являются средой размножения различных микроорганизмов.

Главным минусом такого материала является его стоимость и небольшой выбор комплектующих деталей.

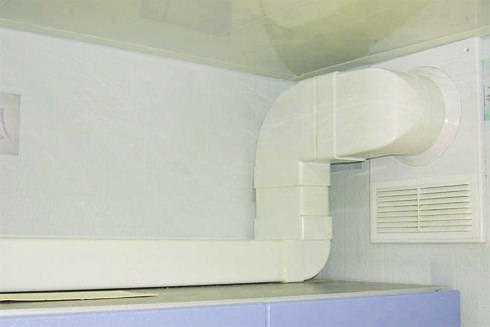

Виды пластиковых труб вентиляции

Способы снижения шума и их характеристики

При снижении уровня шума, необходимо оснастить системы, производящие звук, специальными изоляционными материалами:

• натуральные материалы волокнистой структуры;
• панели, поглощающие звук;
• ватные минирализованные плиты.

При выборе изоляционного материала необходимо определить сферу и систему, к которой будет применяться данная изоляция. К примеру, минвата используется при изоляции воздуховодов, не склонных к возгоранию. Материалы на полимерной основе устанавливают на вентиляционных трубах.

Качество изоляционных материалов определяется исходя из таких параметров:

• преобладание натуральных составляющих;
• стойкость при воздействии биологических организмов;
• высокий уровень продуктивности.

При изоляции вентиляционного короба также используют изоляцию на основе каучука.

Особенности монтажа изоляции звуков в вентиляционном коробе

Перед выполнением работ по уменьшению уровня звука, необходимо подготовить материалы для монтажа шумоизоляции:

• изоляционный каучуковый материал;
• клей акриловый;
• шпатель;
• нож;
• пенополиэтилен;
• щетка, кисть.

Если изолирующие материалы имеют самоклеящийся слой, то его будет достаточно для установки изоляции.

Важно выполнять отделку так, чтобы вся поверхность воздуховода была изолирована и не оставалось так называемых лысых участков. Для этого так же кладут материал для шумоизоляции внахлест!

Подготовка шумоизолирующего материала

Перед процессом шумоизоляции необходимо определить толщину материала.Она напрямую зависит от интенсивности подачи воздуха и формы короба. Этапы выполнения звукоизоляции

Для эффективной изоляции необходимо сконструировать своеобразную шумо подавляющую оболочку. Работу следует выполнять в такой последовательности:

• Предварительно очистить поверхность вентиляционной конструкции от посторонней пыли, грязи. Можно использовать строительную кисть с жестким ворсом.
• Подготовить материал для подавления шума необходимой толщины от трех до девяти миллиметров.В данном случае используется пенополиэтилен, который используется в современном строительстве как материал для снижения уровня шума, а также защищает конструкцию от последствий контакта со влагой и возникновения конденсата.
• Обклеить данным материалом поверхности с неровной конфигурацией (повороты, углы, углубления).
• Защитный материал необходимо установить так, чтобы отражающая сторона «смотрела» наружу;
• Соединить полотно изоляционного материала. Обработать стыки и швы лентой на основе металла. Она позволит надежно зафиксировать края полотна и удерживать их в ходе эксплуатации.
• Использовать специальные материалы, которые подкладывают под изолирующее полотно и тем самым увеличивают эффективность изолирующей конструкции.

Какие материалы можно использовать для уменьшении уровня шума

Процесс шумоизоляции является достаточно простым в выполнении, поэтому данную работу можно выполнить своими силами. Для изоляции наиболее подойдет такие материалы:

• плиты, в состав которых входят минеральные ваты и стекловаты;
• плиты для поглощения звука. Производятся из полимерных материалов и из каучука;
• материалы, содержащие связующие из органических волокон.

Монтаж вентиляционных коробов

Пластмассовый способ изоляции вентиляционного короба является наиболее удобным и элементарным. К сожалению такой материал, как пластик можно использовать не во всех случаях. К примеру пластик, не сможет выдержать вес керамических плиток, поэтому использовать такой материал не рекомендуется в помещениях с плиточной кладкой (кухня, ванная комната).

В таком случае можно сконструировать изоляционный короб из гипсокартона. Также можно использовать гофрированную конструкцию в качестве воздуховода. Данная конструкция обеспечит оптимальную герметизацию.

Монтаж вентиляционного короба

Использование канальных установок для заглушения шума

Для снижения шумового звука в вентиляционных каналах используют специальное оборудование — канальные шумоглушители. Такие приспособления устанавливаются сзади источника шума.

Для выполнения таких робот необходимы следующие инструменты:

• глушители для каналов;
• хомут с саморезами и уплотнителем;
• подвижная вставка;
• армированная стальная (алюминиевая) лента;
• специальная фольга;
• С-подобный профиль.

Для изоляции звука используют глушители трубчатой и пластинчатой форм. Для увеличения эффективности, канальные шумоизолирующие материалы устанавливают по бокам конструкции, создающей шум.

Пластинчатый вид изоляции отделают с помощью минираловатным материалам либо войлоковые изолирующие материалы. По строению данное приспособление напоминает структуру ячеек, которые покрыты пластиком. Такие глушительные установки используют при большом диаметре воздуховода.

Трубчатые глушительные установки в основном выполнены из стекла, а также минеральной ваты. Производительность такого шумоизолирующего материала зависит от размера корпуса и глушителя.

Шумоизоляция вытяжки

Наибольшее количество вентиляционных конструкций находится на территории кухни. Это связанно с тем, что в этом помещении происходит наибольшее количество процессов, связанных с испарением и возникновением сторонних запахов.

Для комфортного пребывания на кухне, очистка воздуха должна происходить не менее десяти раз. Именно поэтому уровень шума на кухне может превышать предельные значения. Конструкция вытяжек предполагает монтаж специального оборудования, которое уменьшает уровень шума. Поэтому мероприятия по изоляции шума выполняются не для вытяжки, а для воздуховода, который к ней прикреплен.

В процессе создания конструкции шумоизолирующего воздухоподающео короба, необходимо выполнить следующие материалы:

• полотно гипсокартона;
• металлический каркас для гипсокартона;
• перфоратор;
• шуруповерт;
• строительный нож либо ножницы для работы с металлическим полотном;
• саморезы, дюбеля.

Этапы выполнения работы:

• Перед началом работы необходимо выполнить предварительную разметку на месте монтажа на потолке и стене.
• С помощью дюбелей прикрепить профиль гипсокартона.
• Подготовить вертикальные стойки, сделанные из профиля. Длина таких стоек совпадает с длиной вертикального размера вент короба.
• Прикрепить стойки соблюдая периметр будущей конструкции.
• Смонтировать нижнюю часть вентиляционной установки.
• В середину конструкции вмонтировать гофрированный трубопровод.
• Подготовить остальные части гипсокартонной конструкции и смонтировать их с использованием саморезов и перфоратора. Рекомендуемое расстояние саморезов — 15 сантиметров.

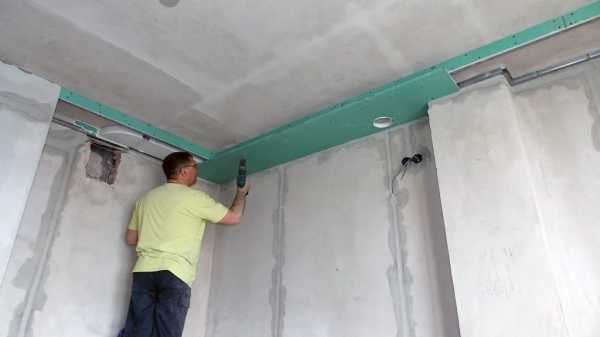

Шумоизоляцию короба с помощью гипсокартона

Важно учесть, то, что конструкция воздухоподающего короба должна иметь правильное ровное расположение, поэтому горизонтали и вертикали короба необходимо выставлять с помощью уровня!

В ходе борьбы от высокого уровня звука, создающего в процессе работы вентиляции, производители современных технологий разработали два способа решения проблемы. Первый, более затратный заключается в смене и усилении вентиляции в квартиры.

На строительных рынках имеются в продаже трубы с изоляционной отделкой. Благодаря им и увеличению пропускной способности, за счет раздвоения труб, будет достигнута минимализация уровня шума.

Принцип второго способа состоит в диагностике имеющейся вентиляции. Она включает в себя очистку труб от грязи и установку конденсированной системы, которая послужит неким фильтром. Эффективней чистка вентиляции даст результат при дополнительном изолировании вентиляционной конструкции.

Видео: шумоизоляция вентиляционных коробо

Данные процедуры обеспечат предельный уровень шума и тем самым гарантируют комфортное существование жильцов квартиры.



teplota.guru

Московский вентиляционный сервис

После обращения в нам Вы получаете: Полную и доступную консультацию технического специалиста (оператора). Выполнение заказа в удобное для Вас время (в т.ч. выходные дни). Восстановление воздуховода (вентиляционного короба) по цене согласно Вашему объему работ. Документы (по последним требованиям служб города). Качественную и профессиональную работу.     При выполнении работ мы используем только материалы предписанные городскими службами (вентиляционной, пожарной, СЭС) —  пеноблок 5 см, спец.клей. Мы НЕ используем «легкие материалы» — оргалит, фанеру, ДСП, ДВП, OSB, ГВЛ, гофрированные/ЖСТ трубы и др .   Нельзя  восстанавливать вентиляционный короб пазогребневыми блоками (гипсолитовыми плитами) толщиной 8 см, т.к. проектная толщина стенки воздуховода составляет ~5 см, и при применении блоков (плит) толщиной 8 см, происходит заужение вентляционного короба. И Вы снова являетесь нарушителем. Борьба с вентиляционными коробами в погоне за «микроскопическим» увеличением площади помещений (в основном, кухонь) заканчивается всегда одинаково – крупными неприятностями для таких «борцов». Восстановление вентиляционного короба за свой счёт – это тот минимум, который грозит, в случае его сноса или уменьшения. Бывают случаи, когда уменьшение венткороба производится высококвалифицированными специалистами без ухудшения вентиляции в Вашей и, что особенно важно, в соседних квартирах, но такое уменьшение стоит дорого, поэтому почти не производится. Если владельцы соседних квартир обратят внимание на неработающую вентиляцию, то они имеют право пожаловаться в управляющую компанию/товарищество собственников жилья и потребовать, чтобы нарушители произвели (после проверки) восстановление воздуховода. Владельцы квартиры, нарушившие целостность вентиляционного короба, получат предписание о его восстановлении в течение одного месяца. В случае, если владельцы такой квартиры проигнорируют предписание, к ним могут быть применены судебные санкции, и восстановление вентиляционного короба будет произведено в принудительном порядке по решению суда. Также может потребоваться срочное восстановление венткороба на кухне в случае продажи/приватизации квартиры. С сотрудниками БТИ «договориться» по этому поводу практически невозможно, а без справки из БТИ нельзя оформить соответствующие документы. Принимая решение перестроить/снести стандартный вентиляционный короб, нужно знать, что вы при этом нарушаете вентиляцию верхних и нижних квартир, а восстановление вентиляции вам обойдётся во много раз дороже, чем выигранные метры и делать это все равно придётся, так как при уменьшении сечения воздуховодной шахты происходит потеря её пропускной способности, что приводит к частичному или полному отсутствию вытяжки на нижних этажах, и создаёт ни в чём не повинным соседям ощутимые проблемы. Восстановление воздуховода на кухне выполняется по определённой схеме. Если вентиляция нарушена полностью, а восстановление производят по судебному предписанию, то её восстанавливают в первоначальное проектное состояние. Возможно восстановление воздуховодов на кухне различными способами. Они применимы, когда вентиляция при разрушении короба не была нарушена и восстановить его нужно только для представителя БТИ. Тогда в месте разрушения устанавливаются направляющие и к ним прикрепляются листы OSB. Воздуховод (вентиляционный короб) в квартире. Вентиляционный короб (воздуховод) в квартире представляет собой гипсовый или бетонный блок с внутренними отверстиями. Воздуховоды изготавливаются на заводах и монтируются, как правило, при строительстве блочных домом (различных серий и типов). Вентиляционный короб в квартире – это элемент общей вентиляционной шахты, который, как и инженерные сети дома не принадлежат Вам как собственнику. Уменьшать, зауживать, переносить или удалять полностью – запрещено. При вмешательстве в общую вентиляционную систему происходит нарушение работы общей вентиляции дома, что приводит не только к проблемам с воздухопотокими в Ваше квартире, но и нарушению вентиляции у Ваших соседей. Являетесь Вы нарушителем или нет, но проблемы с вентиляцией в квартире могут возникнуть. Что делать? Если вы не уменьшали воздуховод и никаких действий с ним не производили, то Вам необходимо вызвать представителя ДЕЗ, ЖЭКа, вентиляционной службы или другой эксплуатирующей организации вашего района (дома). После обследования вентиляционной короба в Вашей квартире скорее всего выяснится, что этажами выше вас уменьшен воздуховод. Далее службы будут обращаться и в принудительном порядке заставлять восстанавливать воздуховоды ваших соседей, которые уменьшили воздуховоды. В случае, если в Вашей квартире уменьшен воздуховод и раньше вентиляция работала нормально, Вам для того чтобы обращаться к коммунальным службам необходимо восстановить воздуховод в своей квартире. Далее после того как вы восстановили вентиляционный короб в своей квартире, можно и нужно обращаться службы обслуживающие вентиляцию вашего дома. Как правило, услугу восстановление воздуховода (вентиляционного короба) оказывают сертифицированные фирмы, которые Вы без труда сможете найти в интернете.

www.xn—-btbbmpahjfsdalfa5ax8e1e8c.xn--p1ai

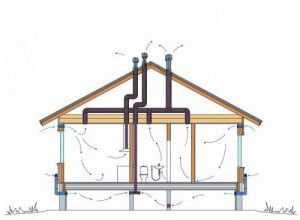

Устройство вентиляции разных типов в домах, квартирах и помещениях

Содержание статьи:

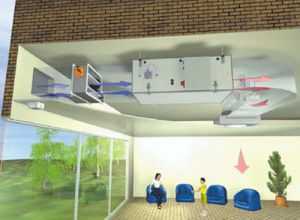

элементы механической приточно-вытяжной вентиляции

Существует множество вариантов устройства вентиляционных систем для помещений различного типа. Они отличаются принципом движения воздуха, формой и материалом воздуховодов, количеством фасонных частей. Но, независимо от устройства, все системы вентиляции выполняют одинаковую функцию: подача свежего воздуха и отвод отработанного.

Вентиляция в многоквартирном доме

За последнее десятилетие устройство вентиляции в многоэтажных домах претерпело значительные изменения.

Вентиляция в хрущевках

Устройство вентиляции в многоэтажном доме-хрущевке таково, что движение воздуха основывается только на законах физики. Теплый и влажный воздух из квартир стремится найти выход наружу. В квартирах создается разряжение, которое восполняется чистым воздухом, проникающим через форточки или щели в дверях. Для отведения сооружены вентиляционные шахты.

старые пятиэтажки называются в народе “хрущевками”

Шахта проходит через все этажи и расположена между санузлом и кухней. Вытяжные вентиляционные решетки устанавливают в стенах под потолком, они выходят непосредственно в шахту без каких-либо вспомогательных воздуховодов.

Такое устройство вентиляции панельного дома очень просто, но не достаточно эффективно.

Минусы:

• движение воздуха напрямую зависит от температуры и давления “за бортом”. Наилучшая тяга зимой, когда перепад температуры максимален, летом же вентиляция практически бездействует;
• на последних этажах тяга очень мала;
• часто явление “опрокидывания тяги”, при котором запахи из шахты затягиваются в квартиры. Особенно от него страдают жители верхнего этажа. Усугубляется ситуация тем, что шахту и квартиру разделяет только вентиляционная решетка;
• если окна в квартире закрыты герметично, оттока через вентиляцию тоже не будет.

Вентиляция в панельных многоэтажках

схема вентиляционных каналов в многоэтажном доме

Принцип работы аналогичен, а устройство вентиляции в многоэтажных домах более поздней постройки немного иное.

К общей вытяжной шахте из каждой квартиры проводятся индивидуальные воздуховоды-спутники, которые служат для разгона воздуха. Для экономии площади они соединяются с центральным стволом через этаж. При таком устройстве вытяжной вентиляции есть возможность провести каналы-спутники не только от каждой квартиры, но и от каждого помещения.

Хотя схема более сложная, все недостатки естественного устройства вентиляции панельного дома у нее присутствуют.

Способы улучшения вентиляции квартиры

Жильцы подавляющего числа многоквартирных домов сталкиваются с отсутствием воздухообмена:

• на кухне “плачут” окна;
• откосы покрываются плесенью;
• в квартире очень быстро скапливается пыль;
• запах пищи с кухни распространяется в жилые комнаты.

Это основные признаки проблем с устройством вентиляции квартиры.

Вероятные причины:

• Разрушение или засорение вытяжной шахты;
• Отсутствие притока воздуха.

самый безопасный и простой метод проверки тяги

В годы стихийных перепланировок многие жильцы пытались обустроить площадь кухни за счет вентиляционного короба в квартире. Одни просто его разбирали, наглухо перекрывая ход воздуху. Другие пытались изменить в квартире устройство вентиляционного короба. Не понимая общего устройства вытяжной вентиляции, они оставляли жильцов нижних этажей без вытяжки. Выход из ситуации один – восстановление устройства вентиляционных коробов в каждой квартире стояка.

Вентиляционные стояки являются общедомовой собственностью. Поэтому разрушать их или каким-то образом изменять запрещено.

Мусор из ствола вентиляционной шахты убирают только специально обученные люди. Жильцы могут лишь очистить участок, прилегающий к вытяжным решеткам кухни и туалета. Начните поиск решения с тщательного мытья вентиляционной решетки на кухне.

Если в квартире установлены окна-ПВХ без приточных клапанов, устройство естественной приточно-вытяжной вентиляции нарушено. Воздух не подается, поэтому и вытяжки нет. Решается проблема установкой приточного устройства на створку окна или в стену. Предварительно проверьте тягу в вытяжных решетках. Если отведения воздуха нет, приточный клапан бесполезен.

Проверка тяги

1. Приоткройте все форточки в квартире.
2. Возьмите гладкий листок бумаги размером с ладонь.
3. Приложите его к вытяжной решетке на кухне.

Если листок удерживается – все в порядке. В противном случае необходимо проверять состояние вентиляционной шахты.

Механизмы для вентиляции квартиры

бытовой вытяжной вентилятор

Устройство естественной вентиляции квартиры можно усовершенствовать, дополнив простыми и недорогими механизмами.

Кухонная вытяжка. С успехом используется многими жильцами. Она устанавливается над варочной панелью и включается при необходимости. Существуют вытяжки активного и пассивного типа. Первые отводят воздух наружу по воздуховоду. Вторые просто фильтруют. Установка и выбор активной вытяжки требуют соблюдения ряда правил:

• отработанный воздух лучше отводить прямо на улицу, а не в общедомовую вентиляцию;
• при подключении воздуховода к общедомовой системе нельзя перекрывать вентиляционную решетку на кухне;
• слишком мощная вытяжка может нарушить работу общедомовой вентиляции;
• оптимальная производительность кухонного вентилятора 200 кубометров в час.

Вытяжной вентилятор. Устанавливается вместо вытяжной решетки. Мощность его подбирается в зависимости от назначения помещения и его площади. Но большинство бытовых вытяжных вентиляторов обладают производительностью до 250 кубометров в час. Существуют автоматические устройства для вытяжной вентиляции, которые запускаются при повышении влажности или появлении человека. Механизмы с успехом используются и при устройстве вентиляции частных домов.

Вентиляция частного дома

направление потоков воздуха в доме с вентиляцией

Даже в стародавние времена в частных домах была устроена вентиляция. В качестве мощного вытяжного канала использовалась печная труба. А приток воздуха обеспечивали щели между бревнами сруба. Иначе в доме огонь не разведешь. Нагрузка на такую вентиляцию была невелика. Готовили все в той же печи, мылись в отдельном помещении бани. Да и сами стены из “живой”, дышащей древесины, фильтровали воздух. Сегодня все не так. Современные дома напоминают термос, они построены из материалов, нацеленных на максимальное сбережение тепла. Загородный дом без грамотно устроенной вентиляции будет стремительно разрушаться, покрываться плесенью, создавая угрозу для здоровья своих жильцов.

Существуют два типа устройства вентиляции загородных домов:

• Пассивная или естественная;
• Активная или механическая.

Как третий вариант можно рассматривать комбинированную систему устройства вентиляции.

Естественная вентиляция подходит для дачных коттеджей, которые используются в основном в теплое время года. Открыл все окна и двери – вот тебе и вентиляция. Теплый ветерок продувает все помещения. Устройство простое и вполне достаточное для вентиляции небольшого частного дома.

Обладатели домов с “летней” вентиляцией, приезжая на дачу ранней весной, сталкиваются с затхлым, тяжелым запахом. Можно немного усовершенствовать устройство вентиляции в загородном доме. Вмонтируйте в стены на разных уровнях вентиляционные отверстия с жалюзи. Так вы сможете регулировать поток воздуха, а дом не останется без вентиляции даже зимой.

Еще несколько полезных советов для оптимизации устройства приточно-вытяжной естественной вентиляции:

• используйте различные варианты открытия форточек и окон. При полностью открытых окнах в доме не избежать сквозняков;
• не забывайте открывать окна на всех этажах. Летом самым жарким местом коттеджа часто бывает мансарда;
• оборудуйте все окна москитными сетками;
• даже при самом простом устройстве вентиляции в частном доме позаботьтесь о проветривании пола. Иначе снизу потянет сыростью, а напольное покрытие сгниет.

Механическая вентиляция идеальна для больших загородных домов.

приточно-вытяжные установки обеспечивают полный комфорт

Наиболее комфортабельные коттеджи обустраиваются приточно-вытяжной вентиляцией на механической тяге. Это мощные, объемные и дорогие устройства. Они совмещают в себе функции вентиляции, кондиционирования и отопления. Для размещения некоторых модулей могут понадобиться специальные ниши, проемы в стенах или каналы в межэтажных перекрытиях. Поэтому их рассчитывают и планируют еще на стадии проектирования здания.

Система воздуховодов прячется в перекрытиях или декорируется во время отделки. А вентиляционные решетки могут быть дополнительным украшением, изюминкой интерьера. Они выполняются из самых различных материалов, разнообразных дизайнов. Можно сделать места подачи воздуха совершенно незаметными, скрыв их в многоуровневом потолке или опустив до уровня пола.

Перед подачей в жилые комнаты воздуху придаются оптимальные параметры: температура, влажность, содержание примесей. Вытягивается отработанный воздух из кладовок, кухни, прачечной, санузла. За все движение отвечают механизмы.

Несколько упрощенная и дешевая схема – комбинированное устройство вентиляции в загородном доме. Если коттедж находится в экологически чистом месте, обрабатывать приточный воздух не нужно. Вполне достаточно обеспечить хорошую вытяжку, а чистый воздух будет поступать через приточные клапана или открытые форточки. Такой способ хорош для небольших частных домов.

Вытяжные вентиляторы устанавливают на кухне и в санузле. Удобство устройства приточно-вытяжной вентиляции в частном доме заключается в возможности отвода воздуха прямо на улицу, через отверстие в стене. Никакие воздуховоды для этого не нужны.

Вентиляция сарая

В сарае можно устроить вентиляцию на естественной или механической тяге.

Естественная

расположение каналов при естественной тяге

Для начала следует подумать о размещении приточного и вытяжного каналов.

Каналы можно делать с прямоугольным или круглым сечением, материал труб тоже не имеет большого значения, но с пластиковыми проще работать и они дешевле.

В работе вентиляции сарая, устроенной на естественной тяге, большую роль играют погодные условия. Да и производительность подобной схемы не высока. Тем не менее, для сарая этого часто бывает достаточно.

Устройство приточной части вентиляции таково: в 20 см от пола проделывается отверстие, в которое вставляется воздуховод диаметром 100 – 150 мм. Снаружи выход трубы прикрывается решеткой от мелких животных, а изнутри можно установить жалюзи, которыми регулируется интенсивность притока. Зимой такое устройство приточной вентиляции спасет от выхолаживания.

В отличии от устройства приточной вентиляции, вытяжную устанавливают под крышей, как можно выше. Чтобы в помещении не было застойных углов, выбирается противоположная стена.

Перепад высот между притоком и выдувом должен составлять не менее 3 м. В противном случае тянуть не будет. Поэтому многие выносят вытяжную трубу выше уровня крыши и прикрывают оголовок вентиляционным зонтом. Можно вместо зонта установить дефлектор, усиливающий тягу.

Механическая

Механическая схема обладает неоспоримыми преимуществами перед естественным устройством приточно-вытяжной вентиляции сарая:

• дает гарантированный результат;
• не нужно тщательно выбирать места для приточного и вытяжного каналов.

Чтобы приточный и вытяжной вентилятор отлично справлялись со своей работой, их следует расположить напротив друг друга и желательно на различной высоте. Но, даже установленные на одной стене, они делают свое дело.

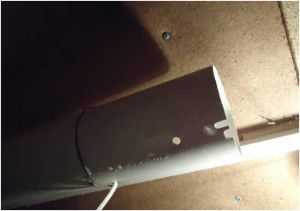

теперь конденсат вентилятору не страшен

Минусы механического устройства вентиляции сарая:

• дополнительные затраты на оборудование и эксплуатацию;
• необходимость проводить электричество к каждому вентилятору и делать гидроизоляцию;
• при отсутствии света вентиляция работать не будет.

В вытяжном воздуховоде может скапливаться конденсат, приводящий к короткому замыканию.

Наши советы помогут его избежать:

• трубу, в которую планируется установить вентилятор, сделайте немного длиннее;
• просверлите ряд отверстий для стока влаги.

И еще один совет: подключите электропитание вентиляторов через двойной выключатель. При необходимости можно запускать вытяжку и приток по отдельности.

Зная основные принципы работы, несложно самостоятельно разобраться с устройством вентиляции в квартире, сарае или гараже. Решение же проблем воздухообмена в коттедже или многоквартирном доме оставьте для профессионалов.

strojdvor.ru

Уменьшение вентиляционного короба на кухне: этапы работ

Уменьшение вентиляционного короба на кухне может стать актуальным при непрофессиональном вмешательстве.

Устройство типового вентиляционного короба.

Восстановление может быть необходимо в том случае, если во время проведения строительных работ бригада уменьшила воздуховод, что привело к перекрытию системы вентиляции квартиры и, кроме того, такие последствия ожидают и соседей «пострадавшей» квартиры. Обращаясь с жалобой на неработающую вентиляцию, будь то в ДЭЗ или в РЭУ, есть гарантия услышать в ответ, что восстановить вентиляцию нужно со сроком от двух недель и до месяца. И самое печальное в такой ситуации то, что если в установленные сроки не устранить ошибку строителей, представители ДЭЗ и РЭУ имеют полное право решать этот вопрос в судебном порядке. Конечно, если не жалко своих нервов и сил, то можно этот момент попробовать побороться, но как показывает практика, это просто не удается.

Проведение замеров вентиляционного короба.

Городские квартиры имеют стандартную систему естественной приточно-вытяжной вентиляции. Согласно ей циркуляция воздуха происходит следующим образом: «старые» воздушные массы удаляются через вытяжные отверстия естественной вентиляции, после которых воздух переходит в специальную разгонную вентиляционную шахту-спутник (в своем роде это отдельный рукав, который имеет каждая квартира). А уже потом «отработанные» массы попадают в основную вентиляционную шахту. А вот свежий кислород поступает в жилище из всевозможных щелей, открытия окон для проветривания и т.д.

В первую очередь следует отметить, что воздуховоды выполняются из бетона и гипсолита. Вторые, в свою очередь, в соответствии с расположением труб бывают прямыми или косыми. На самом деле процесс уменьшения вентиляционного короба достаточно щепетилен, что требует определенных навыков и знаний. Поэтому лучше этот вопрос оставить профессионалам. Даже с учетом оплаты их труда работа выйдет дешевле и намного качественней.

Этапы необходимых работы

В первую очередь делаются замеры существующего вентиляционного короба с учетом материала, из которого он сделан. Измеряется высота и ширина. Строительным уровнем осуществляется разметка, по которой разрезается наружная стенка воздуховода с последующей его выемкой из отверстия. Аналогичным путем достается и внутренняя часть короба.

Перепланировка вентиляционного короба.

Далее необходимо установить рассекатель. Чаще всего он делается из картона. Он предназначен для того, чтобы проходили воздушные потоки. Далее для обработки остальной части короба на кухне используют плиты ОСБ, гипсокартон или пеноблоки. После окончания необходимо проверить исправность вентиляции.

Перед самым началом монтажных работ, выполняемых самостоятельно или же строительной бригадой, необходимо при помощи полиэтилена укрыть всю мебель, спрятать всю кухонную посуду. Это необходимо для того, чтобы уберечь предметы от монтажной пыли и мусора.

Второй же случай, когда может понадобиться уменьшить вентиляционный короб на кухне, это продажа квартиры. При этом варианте также осуществляется процесс уменьшения по вышеописанной технологии. Единственное отличие здесь состоит в том, что нет предписания, а есть некая свобода действий. Поэтому в этом случае можно использовать гофрированные гибкие трубы, трубы ЖСТ и пеноблоки (толщина в 5 см), которые наиболее схожи по толщине с изначальными стенками вентиляционного короба на кухне. Применение пазогребневых плит введет к тому, что вентиляционная шахта сужается.

Случается так, что исправность в работе и правильная конструкция вентиляции необходима для справки в БТИ. Поэтому очень многие идут на такую хитрость, как создание видимости правильного вентиляционного короба. Это осуществляется при помощи листов ОСБ.

Вернуться к оглавлению

Для чего делают перепланировку воздуховода?

Уменьшением вентиляционного короба можно добиться увеличения площади на кухне, куда с легкостью можно поставить и холодильник, и газовую плиту, и различные полочки и т.д.

Варианты отвода испарений и запахов пищи в вентиляционном коробе.

Конечно, этот вопрос можно было бы решить и по-другому, например, расширить кухню при помощи смежных помещений или заняться перепланировкой кухни. Но есть загвоздка. Такие действия производятся только после согласования их с коммунальными службами. А вот некоторые люди несмотря на запрет строительных норм расширяют кухонное пространство за счет перепланировки вентиляционного короба. Но зачастую такие действия оказываются бессмысленными. И этому есть ряд причин:

1. Такой орган, как жилищная инспекция никогда не даст свое согласие на подобный вид строительных работ. Значит, если не отказаться от этой затеи, то придется рисковать, проводя такие изменения. Причем это может существенно сказаться на безопасности окружающих соседей. Какие-либо действия с вентиляционным коробом приводят к тому, что уменьшает (а может и вовсе лишает) поток воздуха в квартиры. Соответственно, люди начнут жаловаться в определенные инстанции, что в дальнейшем просто грозит нарушителю серьезными разборками. Вот почему так важно, приобретая новую недвижимость, проконтролировать этот вопрос, дабы в дальнейшем не остаться виноватым. Кстати, все «неродные» вмешательства в БТИ отмечаются красным цветом на схеме.
2. Очень часто вентиляционная система заложена таким образом, что вмешательство в нее может нанести вред самому зданию. Например, если это старые дома, то там она может быть в несущих стенах. Но в таких случаях обычно данные постройки имеют дымоходы или бездействующие родные вентиляции. Вот их уже можно трогать, правда, для этого нужно получить согласие 75% жильцов дома.

Вернуться к оглавлению

Какие с вентиляционным коробом работы запрещены

Есть ряд работ, которые категорически нельзя выполнять, и в них входят:

• работы, которые могут нарушить устойчивость здания, особенно связанные с несущими стенами;
• строительные вмешательства, которые повлияют на качество проживания в квартире;
• работы, которые приведут к препятствиям на пути доступа к рабочим стоякам (коммунальные службы заставят все вернуть на свои места).

Поэтому и получается, что перед вмешательством в конструкцию вентиляционного короба необходимо много вопросов согласовать с соответствующими службами, а далее все решения узаконить.

Коммунальные службы помогут внести изменения в планировку согласно действующим санитарным и строительным нормам.

Вот почему, прежде чем приступать к такому роду строительных изменений, нужно сто раз подумать, а стоит ли оно того? Может все оставить так, как есть, нежели нажить себе кучу проблем.

1poclimaty.ru
