Коробка для выключателей и розеток – Коробки под розетку: выбор и способы установки

Если с покупкой и установкой самих розеток всё более менее понятно (выбрали дизайн, тип сети, определились с ценой), то с подрозетниками начинаются проблемы. Типов электрических коробов для розеток на рынке очень много. По-идее выбор не должен быть сложным, ведь это всего лишь кусок пластика, но неосмотрительные покупки могут закончиться проблемами как во время установки розеток или переключателей в них, так и просто переплаты за вещь, которая оказалась не нужна (не подошло по типу и размеру).

Да практический каждый электрик допускал ошибки с ними, которые стоят немало нервов и времени при выполнении электромонтажных работ. Именно от их расхода редакция 2Схемы.ру вас предохранит, выложив этот большой справочный материал.

Давайте взглянем на самые популярные скрытые электрические коробы, используемые главным образом для сборки электрических розеток, выключателей освещения и телекоммуникационных гнезд (интернет, ТВ). По ходу дела постараемся ответить на все возможные возникающие вопросы и показать нужные для выбора и монтажа подрозетников фото.

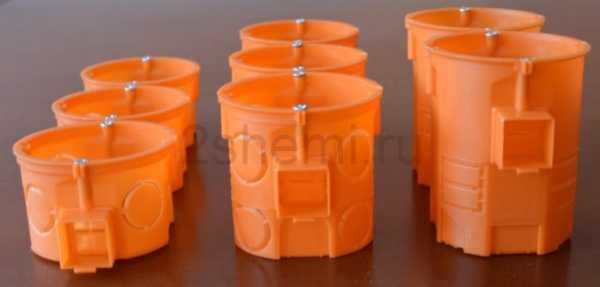

Насколько глубокие бывают подрозетники?

• 40 мм (мелкие)
• 60 мм (глубокие)
• 80 мм (большая глубина)

Есть несколько факторов, которые влияют на выбор такой банки с соответствующей глубиной:

• Дополнительные элементы — если розетка / переключатель должен быть установлен в коробке без дополнительных элементов, таких как электрические разъемы, реле или диммеры, достаточно 40 мм. Для квалифицированного электрика установка в них 40 миллиметровых переключателей не проблема, но для тех, кто редко выполняет подобную деятельность, лучше взять по-глубже. Если вы планируете добавить промежуточный элемент (реле, диммер), необходимо использовать короб глубиной не менее 60 мм.
• Материалом из которого изготовлены ​​стены часто выступает железобетон. Сверлить или долбить его тяжело. В этом случае следует рассмотреть возможность покупки подрозетника 40 мм.
• Толщина стены — если имеется стена толщиной 50 мм, установка 60-мм банки будет проблематична.

В общем если позволяют стены, стоит покупать подрозетники с глубиной не менее 60 мм, даже если в этом нет необходимости, дополнительное пространство в банке может быть полезно в будущем при доработках или переделках.

Как выбрать одиночный подрозетник?

Сейчас мы расскажем об электрических коробках с простейшей конструкцией и естественно самой низкой ценой всех представленных в продаже.

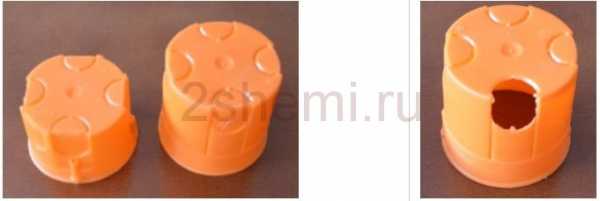

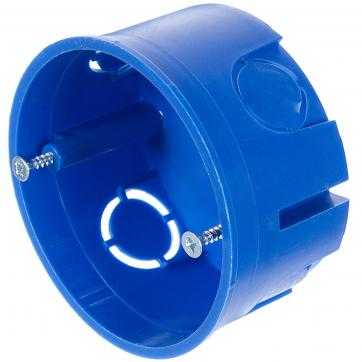

На рисунках ниже показаны коробы с глубиной 40 мм и 60 мм.

В одном подрозетнике нет никаких дополнительных элементов для соединения с другими, поэтому размещение двух одиночных рядом друг с другом для установки розеток в двойном исполнении требует большой точности.

На нижней части пластиковой банки могут быть четыре элемента, подготовленные — в зависимости от потребностей — для отлома (например, с плоскогубцами) и прохождения проводов. Аккуратнее с этим, потому что пластик может треснуть.

Стандартная коробка имеет два винта, которые могут быть полезны при установке розетки / переключателя. Способ их использования и сборки показан в статье о замене электрической розетки.

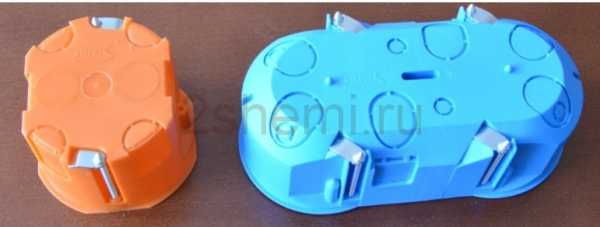

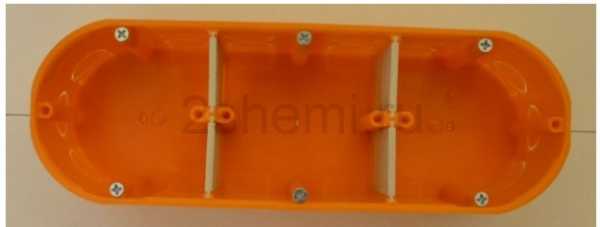

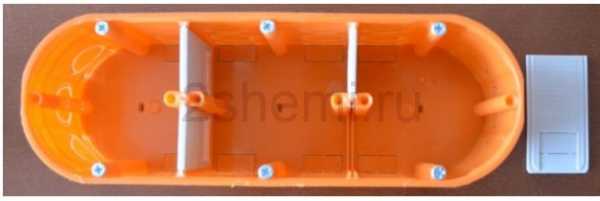

Сборные розеточные короба

Толщина и долговечность пластика в разных моделях по сути одинаковы. Их отличают лишь соединительные элементы:

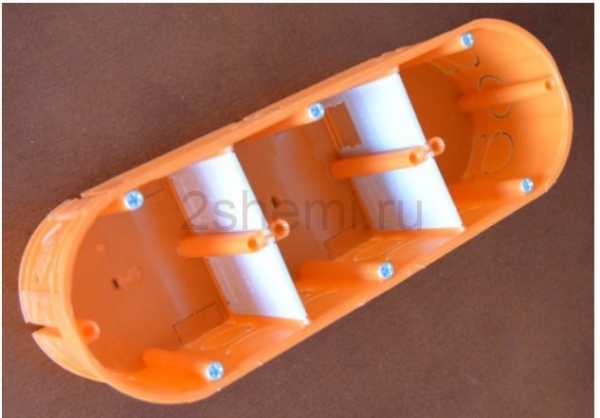

Банки соединяют вместе плотно сжимая их, пока не услышим щелчок. В результате распределительные коробки складываются в одну линию на расстоянии, позволяющем устанавливать розетки / переключатели в один ряд. Крепления сбоку которые не нужны, перед сборкой чаще всего обрезаются ножовкой, чтобы не мешали установке подрозетника в стену.

Там где нужно, делаем разлом и вводим провод. Чтобы иметь как можно больше места внутри короба вводите кабель с задней части банки (насколько это возможно).

При необходимости без проблем можете соединить банки различной глубины.

Покупать ли подрозетник на несколько элементов?

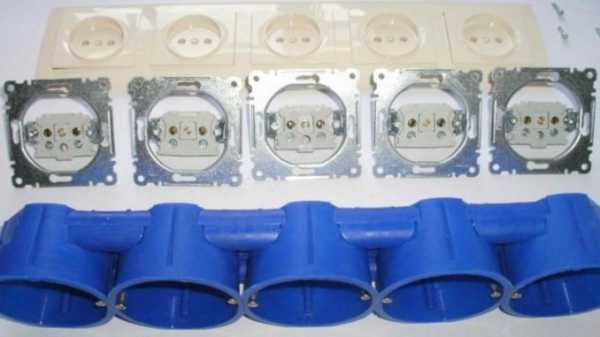

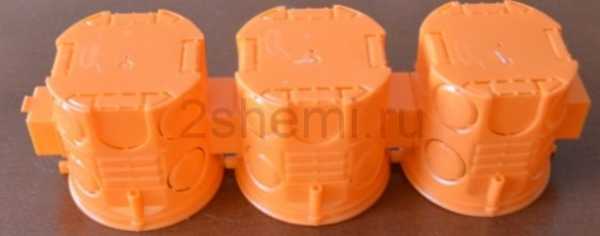

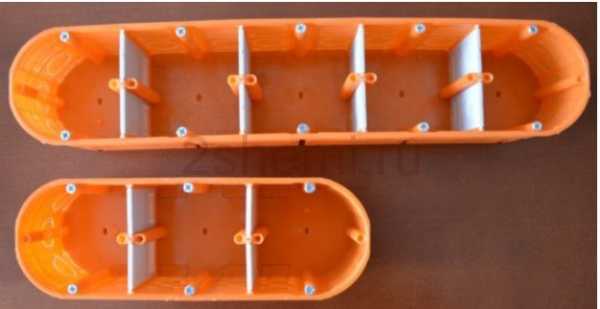

Групповой подрозетник является скрытым элементом, в котором можно устанавливать от 2 до 5 (в зависимости от типа) выключателей или розеток.

Основным преимуществом этого решения является удобство. Здесь нет необходимости ничего вырезать, нет необходимости уделять особое внимание тому, находятся ли отдельные переключатели по прямой линии и отделены ли отсеки друг от друга.

Конечно конструкция эта не супер жесткая, теоретически существует вероятность того, что после установки между первым и пятым отсеком появится определенная нелинейность, но она по-прежнему является лучшим решением, чем одиночные короба.

С нижней стороны виден ряд потенциальных кабельных вводов в виде готовых к отрыву пластин (16 на 4 отсека, 8 вверху и 8 внизу).

Когда дело доходит до прокладки кабелей между отсеками, просто удалите пластик разделяющий отсеки и пропустите провода в отверстия.

Этот пластик также имеет разрушаемые элементы, поэтому после прохождения проводов его можно снова собрать в любой комбинации.

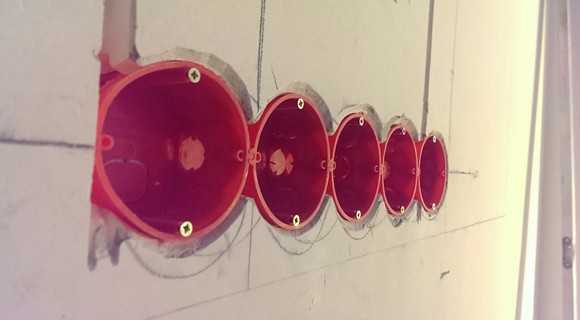

Как установить короб ровно

Дополнительным преимуществом которое также присутствует во многих типах распределительных коробок, является возможность нанесения на стену точных обозначений, где должны быть просверлены отверстия для крепежа короба.

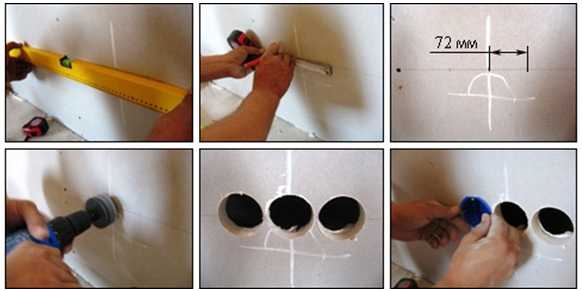

Рисуем горизонтальную или вертикальную линию на стене, используя уровень и карандаш.

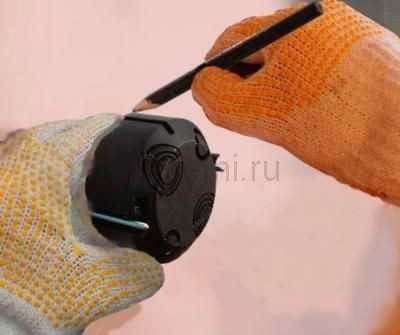

Прикладываем подрозетник к линии таким образом, чтобы проведённая линия была видна в каждом из отверстий, расположенных посередине отсеков.

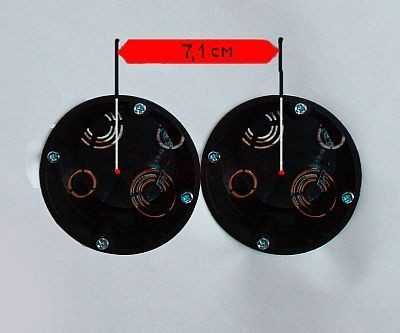

Отмечаем точки в каждом отсеке карандашом.

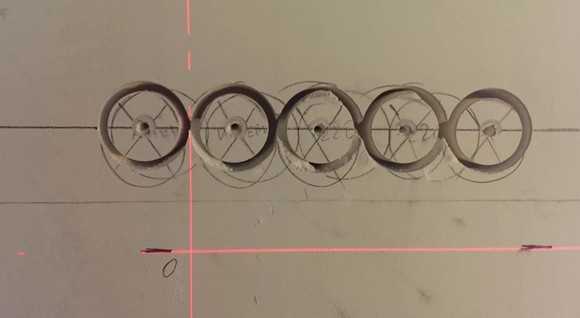

И получаем точные пометки для сверления отверстий в стене.

Главный недостаток такого решения — цена. Придётся заплатить более чем в два раза больше, чем за комплект из стольких-же одиночных распределительных коробок с одинаковыми параметрами. На фоне общих расходов по ремонту эта стоимость может показаться незначительной, но тут уже каждый решает себе стоит ли платить дополнительные деньги.

Какие подрозетники нужны для гипсокартона?

Установка стандартных подрозетников в стене из гипсокартона не является лучшим решением. Разумеется, можно посадить их на клейкий раствор в плите, однако это не является ни прочным, ни эстетическим решением.

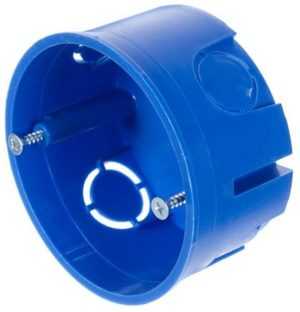

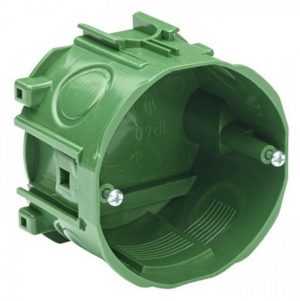

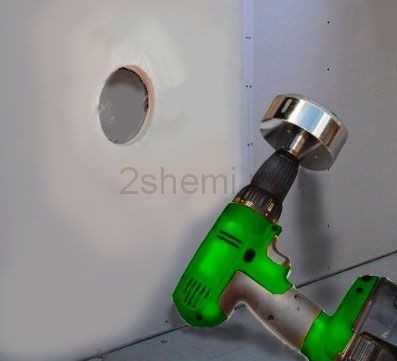

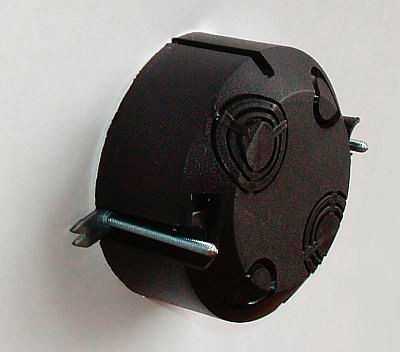

Короба, предназначенные для таких материалов, имеют дополнительные винтовые элементы с вкладками.

Кроме набора винтов с прикрепленными язычками такие банки не выделяются ничем особенным, там тоже есть в разных местах коробки отламывющиеся пластмассовые детали для ввода проводов.

Затянув винт, язычок перемещается к поверхности банки. После вставки банки в отверстие просверленное в пластине гипсокартона и затягивании винта, в какой-то момент язычки прижмут её изнутри, фиксируя банку в отверстии.

По цене такие подрозетники чуть дороже, чем обычные распределительные короба, но тут альтернативы мало.

Как углубить подрозетник?

Чтобы не пришлось покупать новые более глубокие банки, если в стене позволяет место приобретите так называемые углубляющие кольца. Они доступны в двух стандартных глубинах, 12 и 24 мм.

Кольцо монтируется сверху коробки с помощью винтов, входящих в комплект. Эти винты не могут быть использованы одновременно для сборки сетевого гнезда / выключателя, поэтому закупайте дополнительные винты при покупке колец.

Кроме того на рынке есть негорючие и не содержащие вредных веществ короба. В случае пожара они не выделяют вредных веществ.

Также в продаже существует множество специализированных коробов произвольного профиля, например где можно разместить большое количество электронных компонентов. Но это уже экзотика. В подавляющем большинстве случаев, достаточно для установки розеток и выключателей указанных тут обычных подрозетников.

Если вы хотите что-то добавить к сказанному выше, задать вопрос или оставить комментарий — пишите в поле ниже.

2shemi.ru

Коробка для установки розеток и выключателей скрытой проводки: особенности конструкции

Содержание статьи:

Когда розетка приходит в негодность либо нужно поставить ее в новом месте, необходимо проштробить углубление для подрозетника. Коробка для установки розеток и выключателей скрытой проводки позволяет надежно закрепить механизм и безопасно «спрятать» вглубь. Важно устанавливать подобную защиту в домах из дерева – создается локальный предохранитель от пожаров во время замыкания или неисправности.

Особенности конструкции

Виды подрозетников

Короб для розеток электрики называют «стаканом» из-за характерной формы. Изделия изготавливают для разных целей, приборов и стен, поэтому имеют несколько вариантов конструкции. Например, если требуется установить точку питания или включатель в гипсовую стену, используют стакан с «лапками», которые прижимают к поверхности.

В качестве материала используют пластик и металл, по форме и внешнему виду не отличаются, но вторые более прочные и долговечные. Допускается монтаж в газобетон, кирпич, пеноблоки и бетон. Простые изделия закрепляются внутри кармана с помощью разведенного алебастра.

Подрозетники различают по способу установки:

• накладные – подходят для розеток около плинтусов или других выступающих элементов;
• скрытые – классические коробки бод розетки (с «ушками» и без них).

По глубине изделий в зависимости от типа механизма выбирают классический вариант, углубленный или узкий. В некоторых случаях нестандартные подрозетники используют как каркас для распределительной коробки.

Типоразмеры изделий

Стандартные размеры подрозетников

Габариты коробов различаются и зависят от производителей и назначения. Распространенными являются стаканы с диаметром 4,5 см и глубиной 6,8 см, учитывая стенки изделия внутри получается 6,5 см на 4 см. Узкие модели имеют глубину 2,5 см, а глубокие – 6,5 и больше. Такие стандарты используются компанией ИЭК – качественные и распространенные электротовары.

Для квадратных и овальных подрозетников стандартов нет. Чаще встречаются размеры 7,0х7,0 см, 6,0х6,0см. Поэтому при покупке советуют брать запасные. Если при ремонте используется один тип оборудования, итог получается более безопасным и продуманным.

Выбор коробки для розеток и выключателей

Перед покупкой стаканов необходимо определить характеристики стен, в которые будет производиться монтаж, размер розетки. Например, для гипсокартона на подрозетниках должны быть фиксирующие «ушки» или зажимы. К другим материалам таких требований нет – подойдут любые варианты.

Электрики советуют приобретать розетки и коробки одновременно, чтобы была возможность сразу сопоставить габариты и техническую совместимость изделий.

Установка в гипсокартон

Монтаж подрозетника в гипсокартон

Стены и перегородки из гипсокартона все чаще используют при ремонте. Легкий, удобный материал имеет свои особенности. Поэтому для установки точек доступа к электросети необходимо брать специальные коробки, установочные под розетки в гипсокартоне. Для выбора места используют стандартные правила и требования (ГОСТы) – отсутствие  в непосредственной близости источников тепла, влажности, подходящая пользователям высота.

Перед непосредственной установкой выполняется разметка в соответствии с заранее подготовленным планом. Отверстие для коробки под розетки и выключатели можно вырезать ножовкой, крепким ножом. Сложности возникают с прорезыванием круглых выемок – чтобы сделать достаточно ровные края используют электропилу с круглой насадкой (фрезой).

Коробка для розеток устанавливается внутрь прорези, закрепляется шурупами. Оптимальным расстоянием между центрами соседствующих подрозетников считается 7,1 см для классических стаканов.

Особенностью установки является необходимость дополнительного утолщения куска стены, где будет находиться устройство. Обычно используют небольшой пласт того материала, из которого стены.

Гипсокартон – хрупкий и достаточной тонкий, если место розетки не укрепить, велика вероятность поломок. Например, плотно сидящая вилка потянет за собой весь механизм.

Установка в деревянную стену

Монтажные коробки из металла

В первую очередь монтаж коробки под розетки и выключатели зависит от типа проводки в доме: открытая – снаружи, поверх стен; скрытая – в выемках после штробления. Последний – дорогостоящий и затратный по времени способ, используется редко: помимо финансовых затрат, требуется точный расчет плана проводки, профессиональные электрики – ошибки недопустимы.

Для деревянных стен нельзя использовать пластмассовые короба под розетки – только металлические. В некоторых случаях допустим специальный негорючий пластик (встречается нечасто, дорогой). Подрозетник выполняет защитную роль, если возникнет замыкание, искры, воспламенение.

Монтажные работы не отличаются от установки в стены из других материалов. Для отверстия берут отдельную коронку для дерева. Она имеет иное строение, тип врезки. Закрепляют установочную коробку для скрытой проводки шурупами. Алебастр или другие смеси не требуются.

Установка новой коробки для розеток на место старой

Большая часть строений построено еще в советское время. Стандарты проведения электропроводки были иные, устройства тоже. Советские коробки под выключатели и розетки по размеру больше современных, крепятся плохо и перемещаются внутри – лапки и ушки не фиксируют должным образом.

Порядок проведения работы

Замена подрозетника на новый должна проводиться в обесточенной сети

При работе со старыми коробками для установки розеток следует придерживаться общих правил и принципов работы с электросетями: обесточивание, использование резиновых перчаток и подобное. Этапы работы:

1. Обесточить участок через отключение автоматов на домовом щитке.
2. Проверить фактическую подачу энергии – попробовать включить лампу или другой прибор.
3. Снять устаревшую или сломанную розетку: удаляется крышка, раскручиваются крепления.
4. Отделить клеммы от «ненужной» розетки.
5. Оценить внешний вид и закрепленность подрозеточной коробки.
6. Если стакан в порядке, новый механизм закрепляется на саморезы для устойчивости.
7. Если коробка в неисправном состоянии, удалить, закрепить новую.

При работе с гвоздями и саморезами необходимо внимательно следить за проводами, чтобы не задеть и не повредить. Электрики советуют притуплять острые концы или укорачивать.

Монтаж блока стаканов

Монтаж блока подрозетников

Чтобы установить несколько подрозетников рядом (блок), необходимо использовать специальную разметку и дрель с насадкой, диаметром 8 см. Выступающие концы проводов обесточиваются, собираются в жгут (скручиваются, фиксируются проволокой), отгибаются влево. Справа наносится разметка – чаще используют простой карандаш. Важно учитывать расположение – кабели должны направляться в коробку с угла по диагональному направлению.

Различают два типа блоков:

1. Готовый – покупается в собранном виде, коробки под выключатели и розетки имеет точные размеры для нанесения отметин.
2. Наборный – готовится из нескольких отдельных подрозетников, требует точного расчета расстояния между центрами стаканов. Заранее составляется чертеж с размерами, при разметке используется уровень.

Блок розеток и выключателей следует точно выравнивать – длина изделия покажет даже небольшое отклонение, исправить ситуацию будет сложно. Для классических коробок оптимальное расстояние между центрами 71 мм. При индивидуальных размерах предварительные расчеты и план обязательны.

Дрелью с насадкой, подходящей под материал стены, создаются отверстия подходящей глубины. Перегородки между ними выдалбливаются (например, зубилом). Примеряются провода. Если все правильно, переходят к непосредственному монтажу и подключению.

Установить стакан для розетки или выключателя несложно. Важно учитывать тип материала стены, толщину, размер устройств и их совместимость. При работе с нестандартными стенами – кафелем, плиткой, подобным – дополнительно высчитывают глубину минус толщина верхнего покрытия. Если учесть нюансы, изучить описания и требования, вовремя обесточивать участки работ, можно не беспокоиться о безопасности и устанавливать коробки в любых количествах.

strojdvor.ru

Как установить коробку под розетку и выключатель (фото, видео)

Коробка под розетку помогает избежать неприятных выпадений розеток, возникающих при продолжительном их использовании без подрозетника.

Монтажная коробка (подрозетник, блок) обеспечивает устойчивое положение выключателей и других электрических изделий. Для того чтобы выбрать из разнообразного ассортимента нужное приспособление, необходимо знать виды установочных коробов, способы их монтажа.

ОГЛАВЛЕНИЕ

• Предназначение подрозетников
• Выбор изделия
• Инструменты
• Монтаж короба
  • Установка в бетонную, газобетонную, пенобетонную, кирпичную стену
  • Установка в деревянную, гипсокартонную стену, фанеру, МДФ, ДСП

Предназначение подрозетников

Устройство представляет собой круглый, овальный короб с отверстиями, в которые помещаются провода. Используется для оборудования элементов электропроводки, а именно:

• Штепсельные розетки;
• Выключатели;
• Регуляторы тёплого пола;
• Диммеры;
• Клеммники.

Выбор изделия

1. Важным фактором при выборе монтажного изделия является его размеры. Они должны совпадать с размерами выключателя, розетки, а также с местом расположения подрозетника.
2. Необходимо учитывать стену для установления коробка. Если стена из гипсокартона, то у блока должны быть специальные крепления. При монтировании кирпичной, бетонной стены подходят все установочные подрозетники.
3. При оборудовании нескольких электроустановочных изделий применяется коробка мультибокс на 2, 3, 4 блоков. Например, можно рядом расположить несколько розеток, выключатель. Можно также взять специальный соединитель для двух одинарных блоков.

Инструменты

Необходимые инструменты:

загрузка…

• Дрель;
• Перфоратор;
• Фиксирующий материал;
• Молоток, зубило;
• Уровень;
• Крестовая отвёртка.

Монтаж короба

Особенности работы зависят от стены, на которой оборудуется устройства.

Установка в бетонную, газобетонную, пенобетонную, кирпичную стену

1. Начертить план электрической сети помещения. Рассчитать высоту, количество размещения установочных подрозетников.
2. Отметить положение монтажной коробки на стене карандашом.

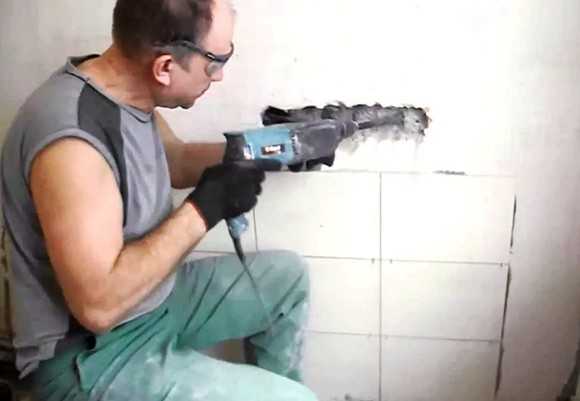

3. В месте размещения будущего короба сделать люк с помощью перфоратора или дрели. Для бетонной стены существует специальная насадка, которая подойдёт для всех видов стен.
4. Примеряем блок в стену, чтобы он прятался полностью. При необходимости отверстие расширить.

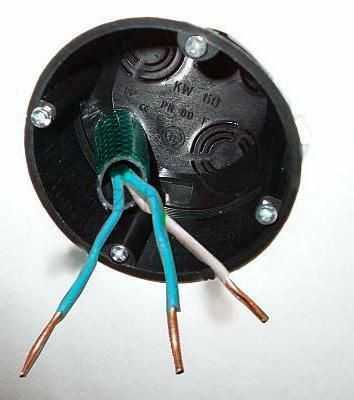

5. Подсоединяем провода. Конец кабеля нужно зачистить и завести внутрь коробки.
6. Коробка ставится на место и закрепляется любым фиксирующим материалом.

Совет! Выбор фиксирующего материала зависит от размера отверстия. Если щели небольшие можно использовать шпаклёвку или алебастр. Большие пустоты замазываются строительным клеем или цементом. Не забудьте, алебастр быстро высыхает, много разводить не стоит!

Установка в деревянную, гипсокартонную стену, фанеру, МДФ, ДСП

1. Составить план электрической системы в комнате.
2. Размерить расположение объектов на стене краской или карандашом.

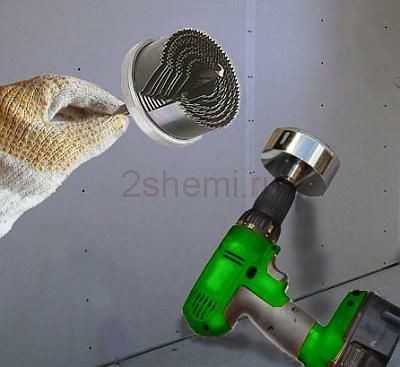

3. Проделать отверстие с помощью строительного ножа или дрели. Также можно использовать специальную коронку.
4. Примерить коробку. Важно, чтобы боковые части с обжимными винтами вмещались в проём.
5. Люк намазать тонким слоем грунтовки или шпаклёвки.
6. Кабель вывести в коробку, которую поместить в стену.
7. С помощью крестовой отвёртки закрепить коробку.

Важно! Оставьте немного запасного кабеля в блоке для запаса на случай необходимости ремонта контактов, замены электрического изделия.

Монтажные коробки для установки выключателей и штепсельных розеток – неотъемлемая часть строительства любого помещения.

При выборе подрозетника нужно учитывать материал изготовления изделия, а для монтажа и дальнейшего использования соблюдать правила техники безопасности.

electricvdele.ru

хитрости установки коробки под розетку

Энергоснабжение любого помещения должно обеспечивать возможность оперативного подключения электроустановок (в том числе бытовой техники). Для этого применяются розетки, размещенные на стенах. Поскольку подключение розеток к силовому кабелю должно быть надежным и безопасным, Правила устройства электроустановок (ПУЭ) предписывают наличие для каждой розетки корпуса, обеспечивающего защиту от поражения электрическим током. Розетки, исполненные для навесного монтажа (включая уличный) имеют собственный корпус, удовлетворяющий мерам безопасности. Для устройств, встраиваемых в стену предусмотрена установка подрозетников.

Монтажные коробки для розеток выполняют несколько функций

• Конструкционную: коробочка должна быть прочно зафиксирована в стене, и надежно удерживать саму розетку.
• Электробезопасность. Коробки для кирпичных, бетонных и гипсокартонных стен выполняются из диэлектрических материалов, и предотвращают попадание электрического потенциала с контактов на несущие конструкции.
• Кроме того, защищенной оказывается и сама розетка. Внутрь корпуса не проникает влага, пыль, и посторонние предметы.
• Пожарная безопасность. При возникновении возгорания внутри розетки, пламя не проникает за пределы подрозетника.
• Эстетическая составляющая также присутствует. При монтаже подрозетников в кирпичной или бетонной стене, посадочное место выглядит аккуратно. Вокруг розетки получается ровная поверхность.

Требования к подрозетникам

Единого свода правил, описывающих монтаж коробок для скрытой установки электрических розеток, не существует. Правила устройства электроустановок требуют соблюдения общих требований пожарной и электробезопасности. В этом смысле установка коробки под розетку ничем не отличается от монтажа распределительной коробки. Существуют строительные нормы и правила (СНиП), которые определяют геометрию размещения розеток в помещении. Ну и здравый смысл никто не отменял.

Мы постараемся объединить все условия, при которых установка подрозетников не вызовет проблем при эксплуатации электрообрудования.

• Материал коробочек должен быть достаточно прочным, чтобы выдерживать усилие, с которым из розетки вынимается вилка. Кроме того, сам корпус не должен выдергиваться из стены вместе с розеткой. Для этого на подрозетниках, предназначенных для установки на строительные смеси (как правило это гипс или алебастр), имеются отлитые на внешней поверхности ребра, пазы и зацепы. Технологические отверстия для заведения проводки также работают в качестве фиксирующих элементов.
• В эти щели попадает пастообразный раствор, после высыхания выдернуть корпус можно, лишь разрушив часть стены или сломав пластик.
• Подавляющее большинство подрозетников изготавливается из различных видов пластмасс. С одной стороны, это дешево, с другой — пластик является диэлектриком, и не разрушается под действием влаги.
• На внутренней стороне коробочек должны быть отформованы ребра для крепления розеток.Многие помнят квартиры советской постройки, в которых розетки выпадали из стены при малейшем усилии. Раньше подрозетники делались из металла. Мало того, что это небезопасно, за гладкую поверхность не могли зацепиться распорные направляющие на розетке.
• Кроме того, подрозетники оснащаются посадочными отверстиями для винтового крепления.
• Пластик, из которого делают подрозетники, не должен поддерживать горение. С точки зрения стены (бетон или кирпич), это требование бессмысленно. Но от корящей розетки могут воспламениться обои на стене, или стоящая рядом мебель.

Необязательные, но полезные требования — возможность соединять несколько розеток между собой на стандартные фиксаторы. Это позволяет собирать конструкцию любой длины.

Переходим к непосредственному монтажу подрозетников

Перед началом работ желательно иметь полный набор расходных материалов. Силовой кабель, необходимое количество подрозетников (с небольшим запасом «на лом»), строительные смеси, клей ПВА. Электроинструмент, с помощью которого вы планируете вырезать отверстия.

Разметка

Вне зависимости от того, проложен силовой кабель заранее, или вы будете штробить под него стены одновременно с бурением ниш для розеток, установка подрозетников начинается с тщательной разметки.

Угадать, где будут размещаться электроприборы невозможно. Возможно, завтра вы захотите сделать перестановку в квартире. Поэтому розетки устанавливают по следующему принципу:

• Для универсального использования — на высоте 30 см от чистого пола (имеется ввиду высота от уложенного чистового покрытия).
• Для крупной бытовой техники (стиральная машина, холодильник) на высоте 1 метр.
• Если блоки розеток монтируются над столешницами или тумбочками — не менее, чем в 10 см от поверхности.
• Особый случай — монтаж розеток для телевизора, подвешенного на стену. Это индивидуальный проект.
• А вот расстояние между центрами подрозетников — это константа (касается групповой установки, в ряд). Эта величина для установки стандартных розеток составляет 71 мм.

Необходимо также учитывать горизонтальное расположение. От углов, потолка, пола, дверных коробок — расстояние не менее 15 см. От радиаторов отопления не ближе 50 см. Разумеется, нельзя размещать розетки над приборами отопления (за исключением системы «теплый пол») и над кухонными плитами. Правила устройства электроустановок и СНиП запрещают установку розеток и прокладку проводов на стенах, непосредственно выходящих на улицу.

Делаем отверстия

Существует три основных способа. Преимуществ или недостатков между ними не существует. Все зависит от наличия у вас инструмента и насадок. Принципиальной разницы между установкой подрозетников в кирпичной или бетонной стене нет, поэтому технология схожая.

1. Коронка по камню (бетону, кирпичу). Классический и самый быстрый вариант сверления стены под круглую коробочку.Диаметр такой насадки, как правило, 70 или 75 мм. Учитывая наружные размеры подрозетников (61–65 мм), лучше воспользоваться большей коронкой. Во-первых, заделать раствором лишнюю щель проще, чем втискивать коробочку в тесное отверстие. Во-вторых, у вас появляется небольшой запас на случай просчета в разметке.Затем, придерживаясь строго центральной разметки, высверливаем отверстия на глубину, превышающую длину подрозетника на 10–15 мм. Готовых отверстий у вас не получится, скорее всего место установки будет выглядеть так:Ничего страшного, сердцевина легко выбивается зубилом или шлямбуром.


   Совет! Как поступить, если на пути коронки попалась арматура? (Касается только бетонных стен).

   Идентифицировать металл под коронкой несложно. Вы точно не ошибетесь: заглубление прекращается, появляется характерный стук и вибрация.

   Самый правильный совет — измените место установки розетки. Арматура имеет шаг 15–30 мм, если размещение не настолько принципиально — сдвиньте отверстие на 3–5 см. Перед этим, постарайтесь определить, в какую арматурину вы попали: вертикальную или горизонтальную. Это поможет избежать дальнейших ошибок.

   Если передвинуть розеточный блок невозможно — придется удалять кусок арматуры. Для этого, выбейте «стакан» бетона, чтобы увидеть металл. Разбейте шлямбуром место вокруг арматуры на пару сантиметров. Проволоку диаметром 5–6 мм, можно перебить зубилом.



   Более толстую арматурину придется высверливать.

   Оптимальный вариант — вырезать этот участок болгаркой. С таким способом мы ознакомимся дальше.

2. Высверливание отверстий с помощью дрели. Не самый простой способ, но при отсутствии коронки можно проделать одно-два посадочных места. Принципиальное отличие — контур высверливается не по центральной точке разметки. Необходимо нарисовать вокруг нее окружность диаметром 75 мм. Затем надо как можно чаще насверлить отверстий по контуру.А дальше, как и в первом варианте — шлямбур или зубило.


   Совет: Не бойтесь нарушить целостность стены вокруг отверстий. Безусловно хочется, чтобы все выглядело красиво даже на подготовительном этапе: отверстия, как на картинке, идеально ровный ряд. Вы просто потратите лишнее время, все неровности заштукатурятся и закроются финишной поверхностью.

   Кстати, если вы проводите монтаж подрозетников именно в кирпичной стене, высверливание не будет сложной задачей. Материал мягкий, легко сверлится даже без перфоратора: обычной дрелью с победитовым сверлом.

   Если вы делаете нишу в красном кирпиче, старайтесь попасть между цементными слоями. Меньше разрушений (бетон выламывается кусками), и легче выбирать отверстие.

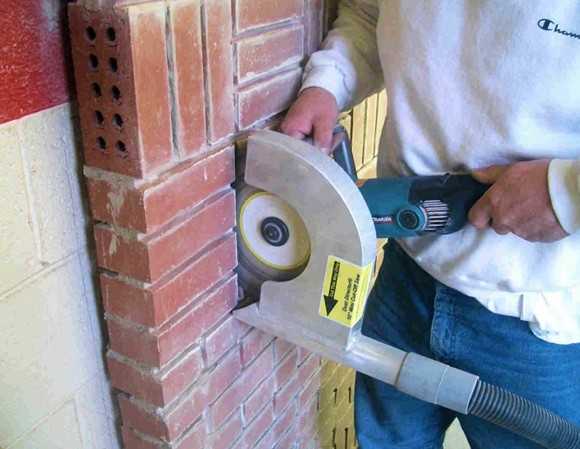

3. Монтаж подрозетников с помощью болгарки. Такой способ применяется не из-за отсутствия дрели или коронки по бетону. Если у вас есть болгарка, значит и перфоратор найдется. Просто это еще одна технология, не лучше и не хуже остальных.


   Единственное условие, при котором этот способ незаменим — работа с железобетонной стеной особой прочности. Вы просто затупите дорогую коронку, а диски на болгарке стоят копейки.

   Вместе со штробами для силового кабеля, просто вырезаем прямоугольные или квадратные отверстия с запасом вокруг подрозетников.



   Выглядит безусловно грубо. На более-менее обработанных стенах, рука не поднимается на такое кощунство. А если до отделки еще далеко — это самый быстрый и эффективный способ. Также подходит и для кирпичных стен.



4. Самый не эстетичный способ — перфоратор в режиме отбойного молотка. К нему следует прибегать лишь в случае, если остальные способы невозможны. Тем не менее технология есть, и мы не можем ее игнорировать.

Конечный результат — готовые отверстия для подрозетников с подведенными штробами. Вычищаем ниши с помощью щетки или строительного пылесоса, и обязательно грунтуем.

Установка коробочек

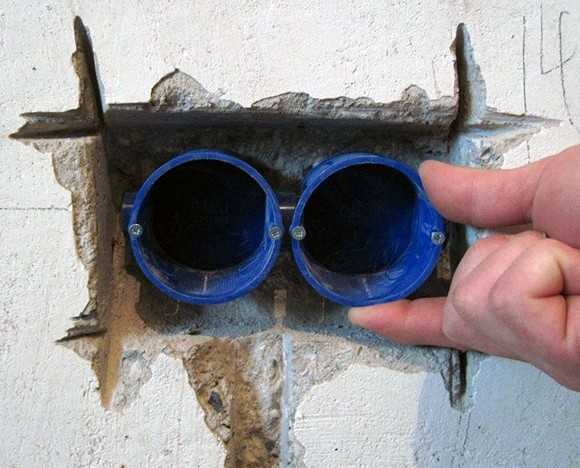

В соответствии с разметкой, примеряем собранные блоки. Монтаж подрозетников производится вне зависимости от качества отверстий. Если коробка упирается в неверно высверленную нишу — ее надо расширить. Разметка — наше всё! Не ленитесь на этом этапе, даже если не хочется еще раз взять в руки зубило и намусорить.

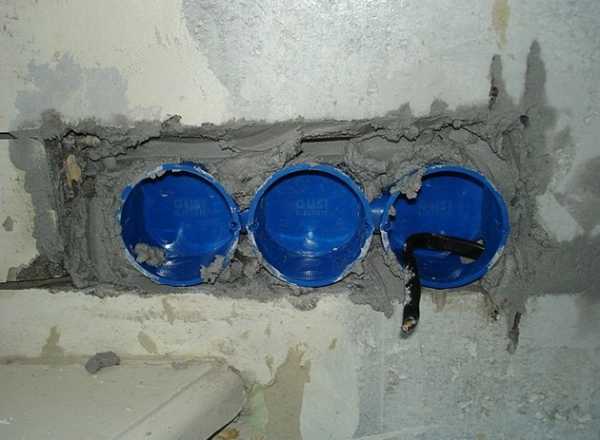

Опытные установщики закрепляют подрозетники на какую-нибудь направляющую, фиксируют идеальное расположение, а потом замазывают коробочки алебастром.

Если просто усадить подрозетники в жидкий раствор, они могут сместиться до полного высыхания. Придется все долбить заново.

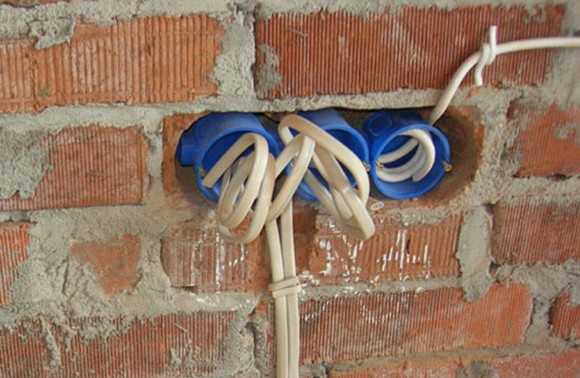

Провода необходимо оставить с запасом 10–15 см. При установке розеток вы уберете лишнее, оставив небольшую установочную петлю.

Вечный вопрос: устанавливать подрозетники до или после штукатурки

Если поверхность покрыта гипсокартоном — такой проблемы нет. А что делать при установке подрозетников в кирпичной или бетонной стене?

На самом деле, с технической точки зрения нет никакой разницы. Можно точно рассчитать высоту посадки: главное – чтобы подрозетник не торчал, даже на 1 мм. Если край будет утоплен на 3–5 мм, это не страшно. Монтажная площадка розетки упрется в стену, а для крепления воспользуйтесь более длинными шурупами.

Проблема скорее психологическая — жалко сверлить отштукатуренную поверхность.

При выборе последовательности (до или после штукатурки) следует учесть один нюанс: если кромка установленных подрозетников будет выступать над плоскостью стены, как вы будете ровно наносить штукатурку?

Поэтому, оптимальный вариант: высверлить ниши, затем отштукатурить стены (останутся дыры для розеток с неровными краями), а после этого аккуратно подчистить кромку отверстий. Перед тем, как вмонтировать подрозетники, придется восстановить разметку.

Далее — ничего нового. Монтируем подрозетники на алебастр, ждем пока высохнет. Останется немного подровнять края.

Простой совет начинающим мастерам: Для того, чтобы алебастр или гипс не застывал слишком быстро, добавьте в воду клей ПВА. После замешивания раствор кристаллизуется в 2–3 раза дольше.

Правда окончательного высыхания придется ждать несколько часов. Зато смесь будет во много раз прочнее.

Видео по теме



profazu.ru

Установка коробок для розеток и выключателей в гипсокартон

В последнее время переключатели, розетки и коробки для электрооборудования, специально предназначенные для размещения в гипсокартоне, всё чаще устанавливаются не в кирпиче и бетоне, а во все более популярных гипсовых перегородках.

Стены из гипсокартона со встроенной коробкой для электрической розетки

Прежде чем выбрать подходящее место для установки короба под электрику, необходимо проконсультироваться со специалистами в области электротехники или самостоятельно изучить план электромонтажа, включая запланированные изменения.

Короба предназначенные для монтажа в пустых стенах

В эскизе квартиры все предохранители, электрические линии и розетки с предохранителями должны быть указаны и обозначены цифрами. Также там должны быть указаны водопроводные и газовые приборы, мебель и дополнительные шланги.

Проектирование электрической сети должно оцениваться специалистом

Особенности установки розеток и выключателей

При выборе места для выключателя или электрической розетки необходимо учитывать что высота их установки зависит от цели помещения, удобства включения электрических устройств и стиля интерьера. Широко распространена высота розеток примерно 50-80 см от пола. Однако в последнее время в жилых помещениях где нет высокой влажности, стало модно устанавливать маломощные розетки на высоте 20-30 см от пола. Такая практика используется по эстетическим соображениям, так они не портят внешний вид интерьера. Выключатели установлены обычно на высоте 1,5 м, а в детских комнатах (по соображениям безопасности) — на высоте 1,8 м. Электрооборудование не должно блокироваться дверью. Недопустимо устанавливать их вблизи металлических устройств (водяных и газовых трубах, радиаторах центрального отопления, газовых и электрических печах, стиральных машинах). В этом случае разрешенное расстояние — от 50 см.

Установить электрические устройства, собрать их короба, протянуть провода в пустое пространство стены из гипсокартона (особенно, если оно только частично прикреплено и легко получить доступ к его внутренней стороне) проще, чем в стене из железобетона или кирпичной кладки. Вырезание пространства для короба в стене из гипсокартона не требует таких усилий и инструментов, как при сверлении того же отверстия в бетоне. Чтобы закрепить коробку из гипсокартона, все что нужно — это отвертка для подтягивания прихватов.

После измерения желаемого расстояния необходимо пометить контуры и центр пластиковой коробки в выбранном месте на стене карандашом. Если планируется установить несколько коробов, рядом друг с другом, расстояние между их центрами, обозначенное по стандартам, должно быть 7,1 см.

Разметка контуров коробок

Безопасные установленные стандарты расстояния между центрами соседних коробок — 7,1 см.

Расстояние между центрами соседних коробок — 7,1 см

В соответствии с размеченными контурами вырезается отверстие для коробки. Из всех инструментов которые соответствуют этой задаче, небольшая ножовка может показаться наиболее привлекательной из-за ее простоты и малой цены, но вырезание круглого отверстия потребует больших усилий и точности. Работа по разрезанию двух или более отверстий может реально затянуться. Чтобы избежать проблем с пилой, лучше выполнить эту работу с помощью сверла с круглой фрезой.

Чтобы избежать проблем с пилой, отверстие можно вырезать круглой фрезой за несколько секунд

Можно купить фрезеры с разными диаметрами. Наиболее популярным является диаметр 6,8 мм. Он соответствует диаметру установленной коробки. С помощью такого инструмента отверстие может быть разрезано точно и быстро.

Отверстие для короба вырезано в гипсокартонеКоробка вставляется в вырезС помощью отвертки внешние винты короба завинчиваются

В отверстие вырезается коробка и крепится отверткой, путём завинчивания винтов с помощью винтовых ручек, которые находятся на внешней стенке короба. При завинчивании внешних винтов рукоятки перемещаются по их резьбам и прижимаются к другой стороне деревянной или гипсокартонной плиты, удерживая короб. В передней части коробки находится рамка шириной 1,5 мм. Этот поясок препятствует проваливанию коробки в стену.

Крепления упираются с другой сторону гипсокартона и удерживают короб

Гипсокартон является тонким и хрупким материалом и сильно потянув за кабель из розетки края пластины и коробки вокруг отверстия могут сломаться и розетка может быть выломана. Поэтому часть гипсокартона, расположенная вокруг коробки на внутренней стороне, должна быть утолщена.

Спереди корпус имеет шейку шириной 1,5 мм.

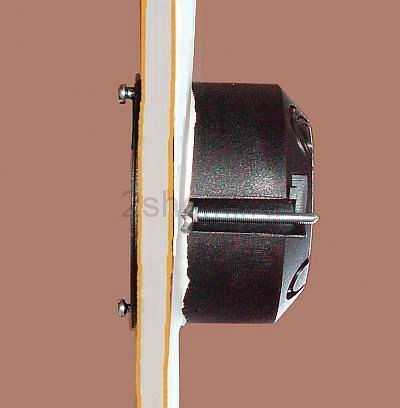

Для этого можно использовать 1, 2 небольших участка той же плиты после вырезания отверстий, соответствующих диаметру коробки. Таким образом короб вставляется в 2-3 слоя гипсокартона, которые уже не должны ломаться.

Дополнительный кусок гипсокартона укрепляет коробку и помогает избежать вытаскивания розетки из стены

При сборке двух или более элементов, безопасное расстояние между центрами должно составлять 7,1 см. Этот стандарт помогает удерживать специальный пластиковый разъем. Эта промежуточная секция обеспечивает стабильное положение соседних коробок. Кроме того, она действует как канал для кабелей и проводов. Однако такой метод подходит не для всех моделей, в некоторых случаях его монтаж невозможен.

Пластиковый соединительный держатель, через который можно потянуть кабели

Технологические отверстия для кабелей в корпусе коробки можно вскрыть перед установкой в стену

Отверстия для кабелей в коробках

Отверстия можно вызрезать ножом в настенных коробках в соответствии с контурами, обозначенными на этикетке. Через эти отверстия изнутри стены в коробку вставляются многожильные провода и кабелепроводы.

Кабель из стены вставляется в короб

Из-за защиты от перегрева допустимо количество клемм, обозначенных снизу или на задней панели. Диаметр отверстий в коробе обычно совпадает с диаметром многожильных проводов. Поэтому шнур вставленный в отверстие будет надежно закреплен.

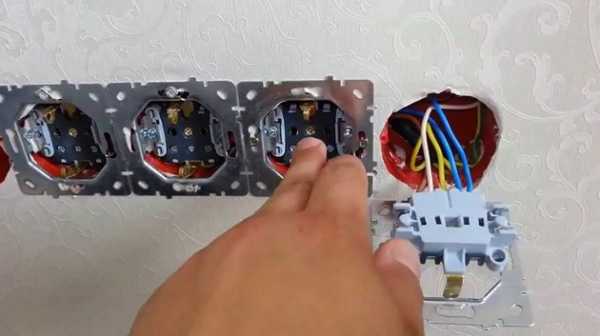

Провода внутри коробки, предназначенные для электрического устройства

Установленная в гипсокартон коробка, в которую остаётся прикрутить розетку или выключатель, показана на фото выше.

Инструменты для монтажа розеток в гипсокартон

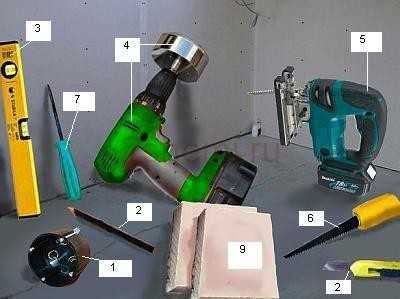

Какие инструменты, материалы и приспособления могут понадобиться при установке короба для электрической розетки или для выключателя в гипсокартоне? Карандаш — чтобы отметить уровень и контуры коробки на стене. Линейка или уровень для измерения высоты, расстояния. Круглая фреза с дрелью, чтобы вырезать отверстие (если коробка имеет форму прямоугольника, эту работу можно выполнить с помощью пилы). Отвертка — для крепления подрозетника. Нож может понадобиться для прорезания отверстий для проводов. Пару кусочков гипсокартона, чтобы прикрепить коробку на другой стороне стены.

Инструменты и материалы, необходимые для самостоятельной сборки подрозетника в гипсокартонной стене, список:

• Коробка
• Карандаш
• Линейка или уровень
• Дрель с круглой фрезой
• лобзик
• Ручная пила
• Отвертка
• Нож
• Обрезки гипсокартона

Что касается непосредственно схемы электропроводки и особенностях установки розеток — читайте следующую инструкцию.

2shemi.ru

Как устанавливать коробки под розетки? Монтаж подрозетников.

Ремонт в помещении обычно включает установку новых выключателей и розеток, соответствующих дизайну. При этом может оказаться, что старые электроприборы установлены в старые советские коробки, размер которых не соответствует европейскому стандарту.

Случается, розетки установлены непосредственно в бетон. Поэтому при проведении ремонта или устройстве электропроводки в коттедже или квартире приходится ставить подрозетники. Это специальные коробки (емкости), которые крепятся внутри бетонной, гипсокартонной или кирпичной стены. Их габариты соответствуют размеру розетки и позволяют надежно зафиксировать их распорными лапками.

С деревянными стенами применяется открытый способ монтажа розеток.

Монтаж подрозетников можно выполнить своими руками или обратиться к профессионалам, которые быстро, аккуратно и грамотно выполнят работу.

Разновидности коробок под розетки

В зависимости от материала изготовления различают два типа монтажных коробок:

Пластик дешевле, зато сталь выдерживает большие физические нагрузки и хорошо противостоит огню.

Также подрозетники отличаются формой:

• круглые, используемые при монтаже одиночных розеток и выключателей;



• прямоугольные, применяемые для установки блоков из нескольких электроприборов.

Также выпускаются подрозетники для открытой проводки. Однако эти изделия не пользуются популярностью. Вместо них на стену крепят розетки и выключатели наружной конструкции.

В магазине Elkom представлены коробки для монтажа блоков и одиночных розеток. Консультанты с радостью дадут вам вдополнительную информацию об изделиях и помогут подобрать подрозетник, соответствующий используемым электроприборам.

Принципы установки коробков под розетки

Прежде чем приступать к монтажу, необходимо разметить места их установки. При этом нужно придерживаться следующих правил:

• не ставить розетки в парных, моечных и душевых отсеках;

• обязательно заземлять электросеть в бане;

• не располагать электроприборы ближе 60 см от душевой кабинки.

Линия питания должна быть защищена дифавтоматом или УЗО. Стыки проводов можно выполнять только в коробках. В случае организации соединений внутри стен возрастает опасность пожара. Длина проводов должна быть такой, чтобы они торчали из стены примерно на 5 сантиметров. Слишком длинный провод сложно спрятать в коробку, слишком короткий невозможно подключить к клеммам розетки.

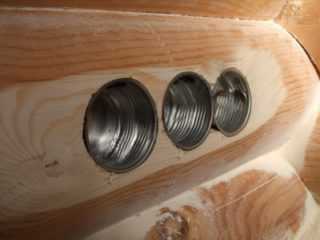

Способ монтажа зависит от материала стены. Самая простая процедура крепления при работе с деревянными стенами. Детали просто фиксируются шурупами к поверхности.

Перед тем как установить коробки в гипсокартон, необходимо просверлить отверстия. Делается при помощи коронки, зажатой в дрели. Размер отверстия должен соответствовать внешнему диаметру коробки. Она должна входить максимально плотно. Монтаж производится шурупами и специальным креплением (распорными лапками).

Места для установки коробок под розетки в бетонную, гипсо- и шлакоблочную или кирпичную стену можно подготовить с помощью высокопрочной коронки и дрели. Если в бетонной плите встречается арматура, ее придется вырубить. Размер отверстия должен быть больше внешнего диаметра подрозетника. Глубина должна быть достаточной для того, чтобы изделие спряталось заподлицо со стеной.

После установки детали пространство между ним и стеной заполняется гипсовой или алебастровой смесью, которая создает надежное монолитное соединение.

Эти смеси быстро высыхают. Поэтому разводить их надо поочередно для каждой коробки или подготовить сразу несколько мест для крепления, чтобы успеть выполнить фиксацию до момента застывания.

Можно использовать плиточный клей или гипсовую штукатурку, которые успешно заменяет алебастровый или гипсовый раствор. Такие смеси застывают в течение часа, что дает возможность не спеша укрепить все посадочные места в квартире.

Чтобы правильно закрепить коробку, нужно выполнить такие операции:

• смочить стенки отверстия водой;

• уложить фиксирующую смесь на дно отверстия;

• вдавить коробку так, чтобы она не торчала из стены;

• заполнить раствором пространство между изделием и стеной;

• удалить излишки смеси с помощью шпателя.

Нужно следить, чтобы отверстия для шурупов или места для раздвижных лапок были установлены точно по горизонтальному и вертикальному уровню. Иначе не удастся ровно выставить выключатели и розетки.

На что обратить внимание при выборе коробка под розетку

В зависимости от материала стены, применяются изделия два типа изделий:

• с лапками, обеспечивающими фиксацию в гипсокартонной стене;

• с фиксацией в бетонной или кирпичной стене при помощи строительной смеси.

К деревянным стенам коробки крепятся саморезами.

При выборе изделия нужно обратить внимание на такие параметры:

• Материал изготовления. Обычно применяются полипропиленовые коробки, которые отличаются низкой пожароопасностью и простотой монтажа.

• Размеры. Наиболее востребованы детали с диаметром 60 и 68 мм. Внутренние размеры подрозетника должны соответствовать габаритам электроприбора.

• Форма. Для одиночных электроприборов нужно покупать круглые изделия. Для блочного монтажа применяются коробки прямоугольной формы. В этом случае нужно учитывать межосевое расстояние между розетками.

Вывод

Установка коробки под розетки своими руками требует наличия специального оборудования и соблюдения стандартов ПУЭ. Если вы имеете знания в области электротехники и являетесь обладателем перфоратора, не составит труда справиться с работой. В противном проще, дешевле, быстрее и безопаснее обратиться к специалистам.

elkom.kz
