Устройство ленточного фундамента на сваях

Существует большое количество фундаментов. Выбор того или иного варианта зависит прежде всего от особенностей почвы и размера здания, под которым он сооружается. Ленточный фундамент на сваях соединяет в себе преимущества двух фундаментов: ленточного и свайного. Об особенностях его сооружения рассмотрим далее.

Оглавление:

1. Преимущества и недостатки ленточного фундамента со сваями
2. Расчет ленточного фундамента на сваях: особенности проведения
3. Технология возведения ленточного фундамента с буронабивными сваями
4. Мелкозаглубленный ленточный фундамент на сваях винтового типа

Преимущества и недостатки ленточного фундамента со сваями

Данная разновидность фундамента актуальна в том случае, когда почва имеет повышенную влажность. Если после выпадения дождя, вода продолжает удерживаться в верхней части почвы, на протяжении нескольких дней, то для обустройства здания, используется исключительно свайно-ленточный тип фундамента. Использование ленты в соединении со сваями позволяет равномерно распределить нагрузку от здания. Сваи, в свою очередь являются так называемыми якорями, которые стабилизируют здание, в процессе чрезмерной влажности почвы.

Свайно-ленточный фундамент подразумевает комбинацию двух вариантов фундамента: свайного и ленточного. Свайный фундамент обустраивается в процессе установки винтовых свай в специально подготовленные углубления. А для того, чтобы придать конструкции большую жесткость, он укрепляется с помощью обустройства мелкозаглубленного ленточного фундамента.

Соединение двух технологий, позволяет добиться таких преимуществ:

• возможность использования практически на любом типе почвы, даже с большим уклоном;
• возведение как на слабой почве, так и на почве с повышенной твердостью;
• доступность и простота материалов, используемых в процессе работы;
• стойкость перед подвижкой и пучением почвы;
• доступная стоимость возведения за относительно небольшой период времени;
• возможность самостоятельного изготовления, без привлечения специального оборудования.

Однако, сооружение данного типа фундамента предполагает проведение подробных расчетных операций по определению глубины заложения сваи, укладку ленточного фундамента, количество и место установку свай и т.д. Кроме того, на данном варианте фундамента не рекомендуется устанавливаться слишком большие сваи. Данный вариант фундамента не предполагает обустройство под ним подвального помещения.

Главное отличие свайно-ленточного фундамента, от обычного ленточного фундамента, состоит в том, что здание упирается те только на подушку из песка, но и на сваи, тем самым снижая общую нагрузку на почву и предотвращая ее неравномерное проседание. Сваи, тем самым, передают нагрузку более твердой почве, которая находится глубже, нежели заложен ленточный фундамент. Тип, размер и сечение свай, подбирается индивидуально, и зависит от геологических особенностей местности.

Различие между свайным и ленточным фундаментом на сваях состоит в том, что лента, так называемый ростверк, позволяет возвести на сваях кирпичный дом или здание из камня и блоков. При этом, нагрузка от него, будет распределена равномерно. Лента, которая обустраивается на данном типе фундамента устанавливается в мелкозаглубленном, заглубленном или незаглубленном положении.

Самый распространенный вариант — мелкозаглубленная лента, Глубина заложения ленты составляет от двадцати до сорока сантиметров. При этом сваи используют буронабивные, с круглым сечением и дополнительным армированием. Лента, в таком случае, опирается на подушку, выполненную из песка и гравия, высота которой составляет около двадцати сантиметров.

Учтите, что данный вариант фундамента используется в том случае, если почва на участке отличается высокой или слабой пучинистостью. Лента расположена на весу то есть выше нулевой отметки, в том случае, если почва является особой пучинистой.

Расчет ленточного фундамента на сваях: особенности проведения

Перед началом изготовления фундамента свайно-ленточного типа, следует провести ряд операций, направленных на определение ширины ленты, диаметра свай и глубины их заложения. Кроме того, следует рассчитать количество свай, которые позволят равномерно распределить нагрузку.

Предпочтительнее, если эту работу будут проводить специалисты, которые занимались ранее подробными расчетами. Так как от правильности расчета данных характеристик напрямую зависит длительность эксплуатации всего здания и экономить на данном этапе не рекомендуется.

В процессе расчета ленточного фундамента на сваях следует учесть нагрузку, которая будет на него возлагаться. Кроме того, следует провести исследование почвы на содержание в ней влаги, глинистых и других вкраплений.

При проведении расчетов следует учесть такие характеристики как:

• ветровая нагрузка на будущее здание;
• материалы, из которых будет сооружено строение;
• количество этажей и размеры здания;
• тип почвы на участке и ее геологические особенности.

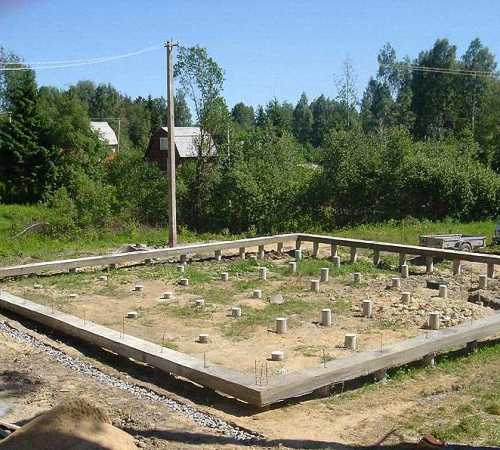

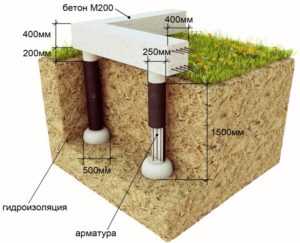

Технология возведения ленточного фундамента с буронабивными сваями

Данный вариант фундамента основывается на использовании буронабивных свай, несущая способность которых составляет более 1,5 тонны. Поэтому, для среднего по размерам здания, достаточно 40-50 таких свай. Установка такого фундамента производится довольно быстро и не требует особых затрат на ее проведение.

Укладка свай производится таким образом, чтобы нижняя их часть располагалась ниже, чем уровень промерзания почвы. Для того, чтобы обеспечить дополнительную защиту сваи от влаги и промерзания, они покрываются рубероидом. Рубероид, также способен снизить давление почвы на сваи в сильный мороз.

Фундамент на буронабивных сваях чаще всего обустраивается с соблюдением двух технологий:

• использование ленточного основания, установленного на сваях;
• изготовление подвешенного ростверка.

Второй вариант актуален для почвы с очень высокой пучинистостью. Первый вариант предполагает углубление монолитного ростверка на двадцать сантиметров в землю.

Устройство ленточного фундамента на сваях, предполагает выполнение следующих этапов работы:

1. Выполнение расчетов под фундамент.

Данный этап рекомендуем доверить специалистам, так как, для того, чтобы самостоятельно провести расчеты, следует перечитать немало литературы, связанной с почвой и ее особенностями. Кроме того, необходимо исследовать почву на уровень содержания в ней влаги. Исходя из полученных результатов определяется ширина ленты для фундамента, глубина заложения свай, тип свай, материал, из которого они будут изготовлены.

2. Выполнение разметки основания под фундамент.

Данный этап предполагает подготовку участка: очищение его от растительности, максимально возможное выравнивание. Далее, с помощью каната и колышек выполняется разметка под фундамент, определяется место установки буронабивных свай.

3. Бурение скважин под сваи.

После определения места установки каждой сваи, необходимо обустроить под них отверстия. Главное условие определения глубины установки каждой сваи — ее заложение ниже глубины промерзания почвы. О глубине промерзания почвы можно узнать из ее исследований или специальной карты, на которой указывается данный показатель для определенной местности.

4. Подготовка скважин к монтажу свай.

Во внутрь ранее подготовленной скважины необходимо поместить рубероид, который тщательно в ней фиксируется. При этом, желательно установить рубероид двумя слоями. Если состояние скважины в дальнейшем будет довольно устойчивым, то устанавливать обсадную трубу не нужно. Однако, если почва на участке довольно болотистая или содержит много глины, следует позаботиться о монтаже обсадных труб, которые придадут сваям большую жесткость. Для заполнения свободного места между трубой и основанием скважины, используется песок.

5. Установка стального каркаса.

Во внутрь трубы или скважины необходимо опустить каркас, выполненный из стальной арматуры. Учтите, что он не должен упираться в дно скважины ни в коем случае.

6. Заливка скважин.

На следующем этапе ранее подготовленное основание заливается высококачественным бетонным раствором. Не следует экономить на растворе для фундамента, так как от его прочности напрямую зависит длительность эксплуатации всего дома. Предпочтительнее использовать заводской бетон, если такой возможности нет, то следует его самостоятельно изготовить, используя бетономешалку. Выполняйте заливку каждой сваи отдельно, при этом, не допуская перерывов в процессе заливки одной сваи. Для того, чтобы избавиться от воздуха в бетоне и обеспечить его уплотнение, используйте вибратор по бетону. Таким образом, конструкция приобретет дополнительную жесткость.

Верхняя часть скважины не заливается, так как часть арматурного каркаса должна в дальнейшем соединяться с бетонной лентой. После застывания бетонного раствора, следует обустроить песчаное основание на поверхности будущего ленточного фундамента.

7. Изготовление ленты.

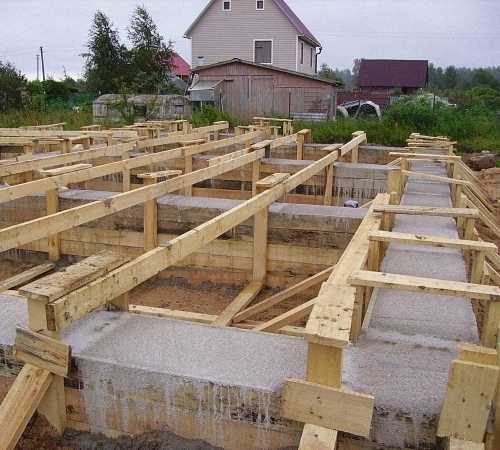

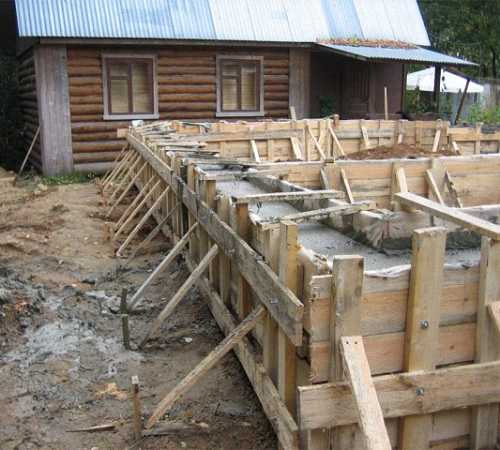

Далее, необходимо собрать опалубку. Для ее изготовления используют обрезную доску. Во внутрь опалубки устанавливается ранее подготовленный арматурный каркас, который заливается таким же бетонным раствором, как и сваи. Учтите, что использование арматуры является обязательным, так как она повышает стойкость фундамента перед высокой нагрузкой и делает его более гибким. Кроме того, с помощью арматуры осуществляется соединения ростверка со сваями. Далее следует подождать минимум три недели до полного схватывания бетона, и только тогда продолжать работу.

Мелкозаглубленный ленточный фундамент на сваях винтового типа

Если рассматривать, что лучше — винтовые сваи или ленточный фундамент, то следует ознакомиться с преимуществами каждого типа фундамента. Отличной комбинацией, двух вышеперечисленных вариантов является ленточный фундамент на винтовых сваях.

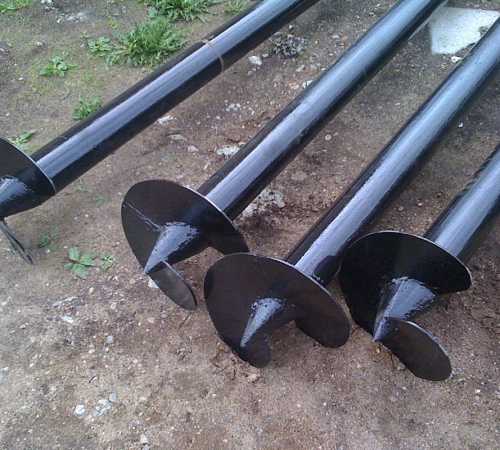

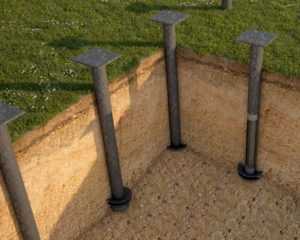

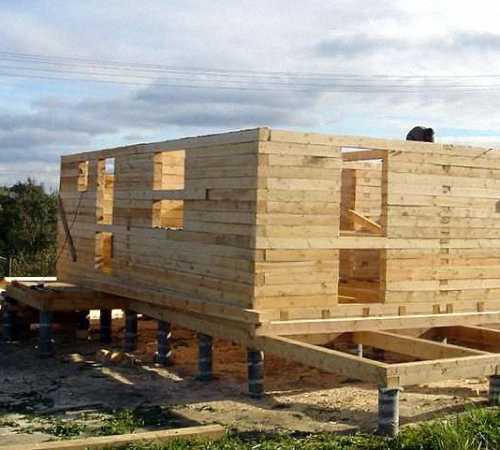

Винтовые сваи отличаются от буронабивных свай, своей конструкцией. Нижняя часть буронабивной сваи имеет лопасти, с помощью которых она легко завинчивается во внутрь почвы. Для изготовления опор используется сталь, чаще всего литого типа. Возможен вариант сваривания между собой готовых элементов, однако, такие сваи менее прочные, нежели литые. Свайные фундаменты отличаются высокой несущей способностью, поэтому они довольно популярны. Добавление ленты к данному варианту фундамента, повышает его жесткость и прочность.

Если почва относится к глинистому, суглинистому, торфяному, болотистому типу, то на ней в обязательном порядке обустраивается фундамент ленточного типа с буронабивными сваями.

Среди преимуществ фундамента ленточного на сваях, отметим:

• доступную стоимость, сваи не нуждаются в заливке бетоном и дополнительных расходах на их изготовление;
• сваи достаточно легкие в транспортировке;
• для установки свай винтового типа достаточно одного дня, поэтому процесс изготовления фундамента не занимает много времени;
• длительность эксплуатации строение, установленного на такие сваи довольно высокая;
• возможность установки на почве с высоким содержанием влаги и пучинистостью;
• длительность эксплуатации стальных опор составляет минимум полтора века;
• отсутствует необходимость предварительной подготовки траншеи под сваи, они устанавливаются непосредственно в землю;
• работы выполняются как зимой, так и летом;
• если участок отличается неровностью, то с помощью свай, удается избавиться от этого недостатка, без предварительного выравнивания участка.

Однако, монтаж винтовых свай на каменистой местности отличается особой сложностью. Так как в процессе монтажа существует риск поломки лопастей. Таким образом, несущие способности такого фундамента значительно снижаются. Фундамент на винтовых сваях не позволяет соорудить под домом подвал или цокольный этаж. Кроме того, канализационная система и водопроводная система нуждается в дополнительном утеплении. Для того, чтобы защитить поверхность свайного шва от коррозии, они нуждаются в дополнительной обработке с помощью битумной мастики.

Дополнительная установка ленточного фундамента на основание с винтовыми сваями подразумевает такие преимущества:

• возможность самостоятельного сооружения ленты фундамента;
• легкость проведения работы;
• придание винтовой конструкции дополнительной жесткости;
• равномерная передача нагрузки на винтовые сваи;
• устойчивость и склонность к деформации здания, сооруженного на данном типе фундамента;
• стойкость перед грунтовыми водами;
• высокая прочность и длительность эксплуатации.

Однако, обустройство ленточного фундамента подразумевает выполнение сложных операций по приготовлению бетонного раствора, изготовлению арматуры, установке опалубки, заливке и т.д. Также, после его изготовления, следует подождать около месяца, для того, чтобы бетон приобрел дополнительную прочность.

Поэтому, если здание из камня, кирпича или блоков сооружается на почве с высокой пучинистостью, то комбинация ленточного и свайного фундамента — отличный вариант, который сделает фундамент неподвижным, прочным и устойчивым основанием для любого строения.

Фундамент ленточный на сваях видео:

strport.ru

Мелкозаглубленный фундамент

Пучинистые грунты считаются проблемными. Они меняют свой объем в зависимости от температуры и сезона, поэтому возведение дома на них представляет определенные трудности. Главное — построить такое основание, которое бы не деформировалось силами пучения и при этом было не слишком дорогим. Такой вариант есть — это мелкозаглубленный фундамент.

Какие грунты относятся к пучинистым

К пучинистым относятся те грунты, которые впитывают воду, а при промерзании увеличиваются в объеме, ведь, как известно, плотность льда меньше, чем плотность воды. Такие почвы могут двигаться даже в течение суток.

Пучинистые грунты — это:

• суглинок,
• глина,
• мелкие и пылеватые песчаные,
• пылеватые супесчаные,
• крупнообломочные с заполнителем из мелких частиц меньше 0,1 мм, занимающем более 30% объема.

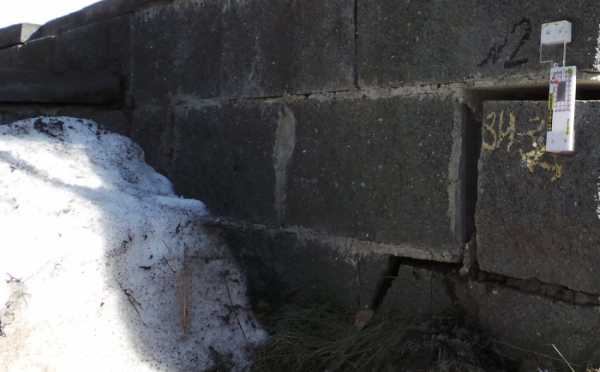

Такое изменение объемов грунта может вызвать повреждения фундаментов и других конструкций.

Поэтому возведение фундамента на пучинистом грунте имеет свои особенности и сложности.

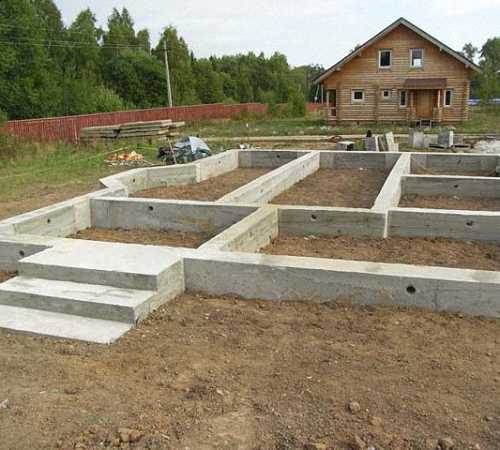

Мелкозаглубленный ленточный фундамент

Важный плюс мелкозаглубленного ленточного фундамента — его универсальность. На нем можно возвести самые разные строения, можно сделать мелкозаглубленный фундамент для дома, бани, гаража, беседки, пристройки.

Мелкий тип основания хорошо подходит для пучинистых почв, обеспечивает устойчивость здания. Мелкозаглубленная армированная монолитная лента обладает достаточной прочностью.

Его устройство экономичнее, чем использование других мер противодействия пучению: замене глинистого или суглинистого грунта до точки промерзания на песок или использование свай, хотя часто ленту комбинируют с буронабивными сваями.

Важно! На пучинистом грунте мелкозаглубленный фундамент делают монолитным. Сборный вариант из-за подвижности почвы не рекомендуется.

Расчет МЗЛФ

Перед тем, как делать фундамент своими руками, необходимо рассчитать количество бетона. Его масса вычисляется из геометрических размеров основания и плотности бетона. Для определения объема фундамента необходимо взять длину будущей фундаментной ленты, которая равна периметру здания плюс длина всех внутренних несущих стен, умножить ее на высоту и ширину ленты в метрах. Лента находится по периметру здания, а также под внутренними несущими стенами. Высоту ленты делают около 40 см.

Плотность бетона зависит от марки. Из этой величины вычитается объем арматуры — получают объем бетона. Масса фундамента получается умножением его объема на плотность.

Подготовка площадки и песчаной подушки

Далее размеры основания выносятся на местность. Отмечаются его контуры при помощи шнура, натянутого на колышки. Чтобы построить ровный прямоугольник, сравнивают его диагонали: они должны быть одинаковой длины.

Следующий этап — подготовка площадки. Ее расчищают от мусора, снимают плодородный слой почвы на месте будущей ленты, копают траншеи нужной глубины — от 50 до 70 см, 20 см из них займет песочная подушка. Затем боковые откосы траншеи выстилают гидроизолирующим материалом: специальной пленкой или обычным толем. Далее насыпают песчаную подушку из нескольких слоев толщиной по 20-30 см. Каждый слой тщательно утрамбовывают.

Опалубка

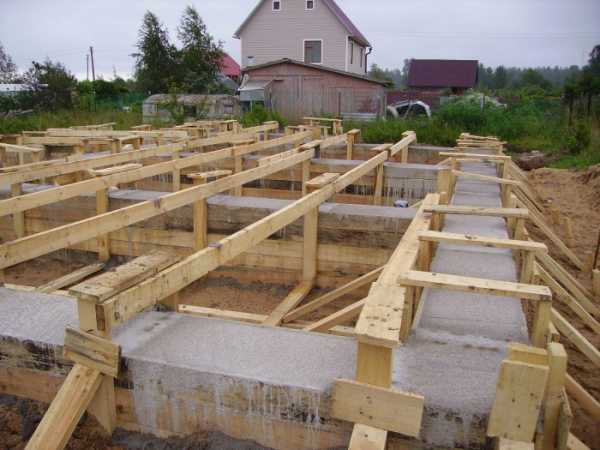

Опалубку для МЗЛФ делают обычно из обрезной доски. Важно прочно скрепить доски между собой, чтобы опалубка не развалилась под давлением бетона. Как делается опалубка и скрепляются между собой доски, показано на рисунке.

После установки опалубки в нее укладывают гидроизолирующий материал.

Армирование

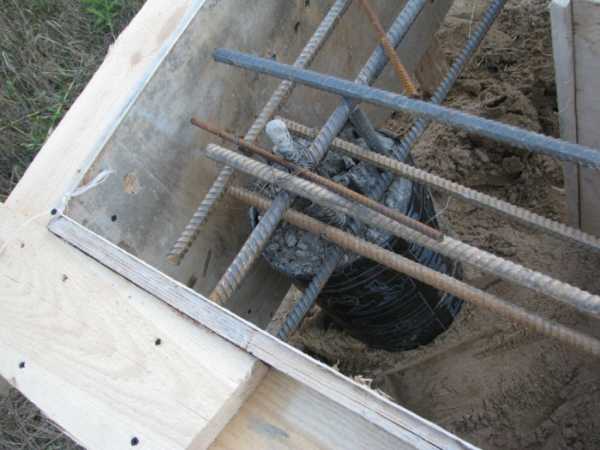

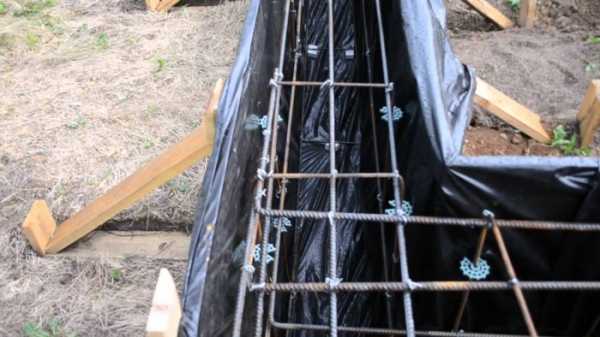

Армирование — очень важный этап создания фундамента, именно арматура отвечает за его прочность. Для мелкозаглубленного фундамента на пучинистом грунте используют стальные прутки D12-D16, которые располагают вдоль и поперек ленты, связывая вязальной проволокой. Каркас для МЗЛФ представляет собой два армирующих пояса, в каждом из которых по 5 прутков и поперечные перемычки между ними.

Важно! Нельзя для соединения частей арматурного каркаса применять сварку. Сварной шов — это место, неустойчивое к коррозии, кроме того, после нагревания металл становится более хрупким. Позже в этом месте может возникнуть трещина. Сваривать можно только арматуру с маркировкой «С».

Бетон

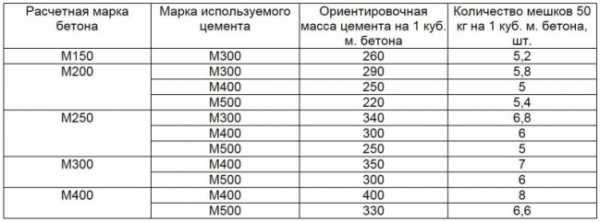

Обычно для мелкозаглубленных фундаментов частных домов используют бетон марки М200. Для каркасного дома этого будет достаточно, но для более тяжелой конструкции следует взять марку бетона от М250. Для строительства на сильно пучинистом грунте используют бетон марки М350.

Можно купить готовый (товарный) бетон, а можно приготовить его самостоятельно. В таблице приведены пропорции цемента и песка для разных марок бетона.

Для правильного бетонирования нужно иметь в виду следующее:

1. Нельзя сбрасывать бетон с высоты более 0,5 м.
2. Лучше бетонировать весь мелкозаглубленный фундамент за один прием (за один день с перерывом не больше 2 часов).
3. Обязательно уплотняют бетон. Для этого применяют вибратор или делают это вручную.

Дренаж

Дренаж отводит влагу из почвы, вследствие чего пучение уменьшается. Перфорированные дренажные трубы прокладывают по всему периметру подошвы фундамента. Для этого выкапывают траншею глубиной до песчаной подушки под мелкозаглубленный фундамент, кладут в нее обернутые геотекстилем трубы и засыпают траншею щебнем. Сверху делают отмостку.

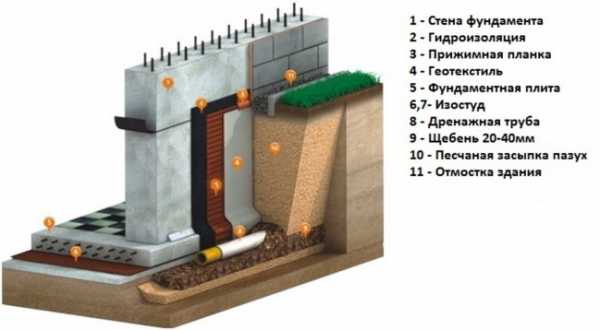

Гидроизоляция

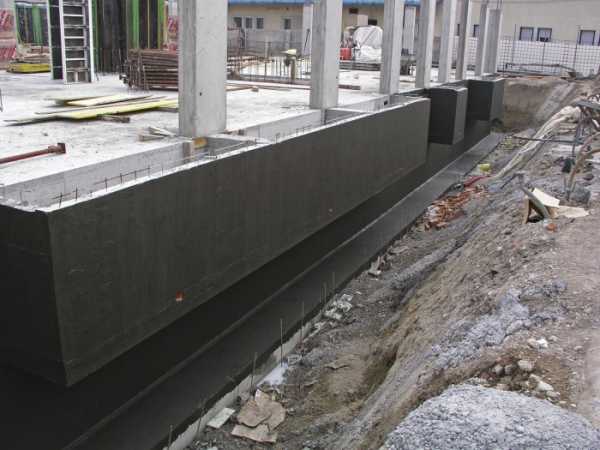

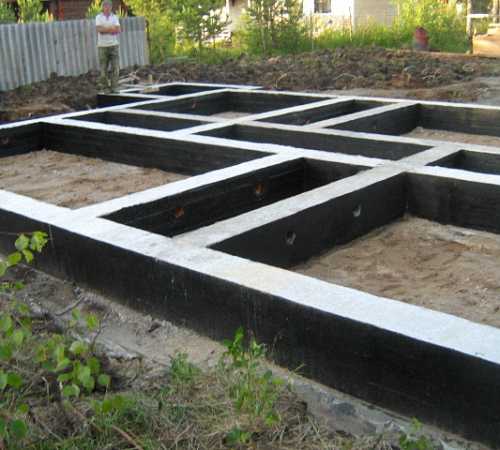

Гидроизоляция фундамента на пучинистом грунте увеличивает его срок службы и уменьшает влияние сил пучения. Для гидроизоляции используют обмазочные материалы, такие как битум, рулонные, например, рубероид или более современные варианты. Также существует объемная гидроизоляция фундамента — она предусматривает обработку проникающими растворами, которые меняют молекулярную структуру бетона и не пропускают в него воду. Обмазочная гидроизоляция самая дешевая, но самая недолговечная, поэтому чаще на фундамент своими руками наклеивают или наплавляют рулонные материалы.

Распространенный вариант — приклеивание рубероида на горячую мастику.

Важно! Листы рубероида обязательно приклеивают внахлест. Швы дополнительно промазывают мастикой.

Утепление мелкозаглубленного ленточного фундамента

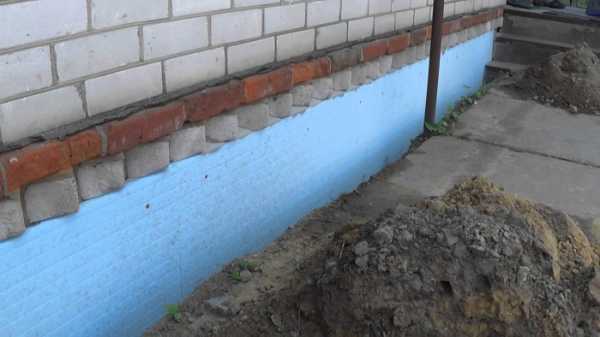

Фундамент на глинистой почве обязательно нужно утеплять. Слой утеплителя выполняет и гидроизолирующую функцию, кроме того, он защищает фундамент от воздействия пучения грунта, не давая почве под зданием промерзать. Для этого основание утепляют снаружи, а также сооружают утепленную отмостку.

В качестве утеплителя используют

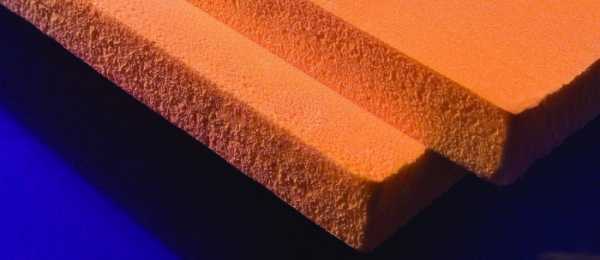

• пенопласт,
• экструдированный пенополистирол (пеноплекс),
• жидкий полиуретан.

Последний метод требует работы специалистов или покупки дорогостоящего оборудования, поэтому для утепления своими руками используют первые два материала. Технология их применения практически не отличается.

Важно! Не всякая марка пенопласта подходит для утепления мелкозаглубленного фундамента. Для этого можно использовать только плотный пенопласт, специально предназначенный для утепления фундамента — марки ПСБ-35 или ПСБ-50.

Пенополистирол (пеноплекс) — это более современная теплоизоляция, материал, устойчивый к сжатию, не пропускающий воду, экологически чистый. Он несколько дороже, чем пенопласт.

Внимание! Утепление и противодействие пучению будет еще более эффективным, если расположить горизонтальный слой утеплителя на уровне подошвы фундамента. Самый эффективный способ — сочетание утепления экструдированным пенополистиролом отмостки на уровне подошвы и самого фундамента до начала стен (минимум на метр от подошвы). Утепление только подземной части неэффективно. Если у дома есть цоколь, его тоже теплоизолируют.

Проложив горизонтальный слой утеплителя, сверху насыпают подушку из песка и гравия: сначала слой песка, а затем вдвое меньший слой гравия. Сверху делают отмостку, бетонную или из других водонепроницаемых материалов.

Если дом неотапливаемый, то пеноплекс закладывают под подошву фундамента по всему периметру. Если у дома есть неотапливаемые части, например, веранда, пристройка, гараж, то, чтобы их не оторвало силами пучения от дома, под их фундаментом также прокладывают пеноплекс.

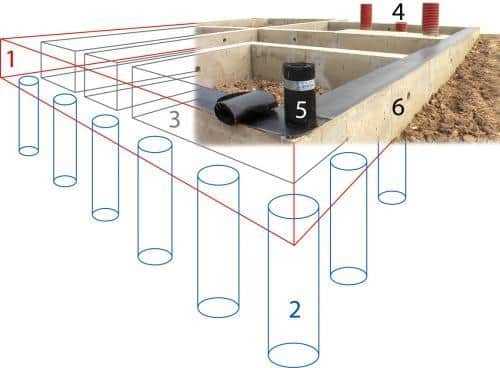

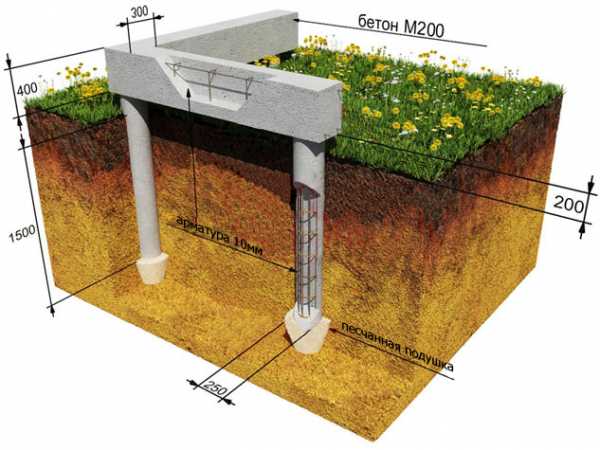

Мелкозаглубленный ленточный фундамент на буронабивных сваях

Этот вид основания состоит из буронабивных свай и монолитной железобетонной ленты.

Такой фундамент своими руками можно сделать на пучинистыхи  рыхлых грунтах, так как сваи проходят их насквозь, опираясь на более плотные слои с лучшей несущей способностью. Оправдано возведение мелкозаглубленного буронабивного фундамента и при высоком уровне грунтовых вод.

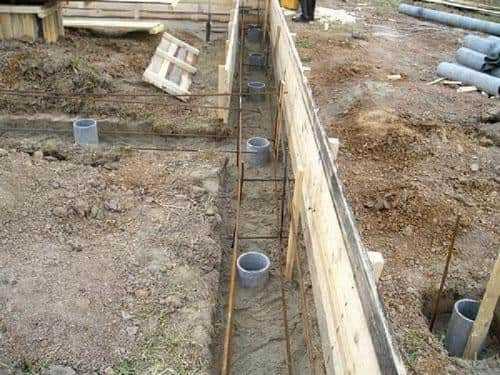

Для определения глубины скважин вкручивают пробную винтовую сваю, определяя таким образом, как глубоко находится несущий слой. Далее бурят скважины, в которые опускают трубы из асбестоцемента, ПВХ или свернутые в трубки полиэтилен или рубероид. В трубы помещают арматуру, так, чтобы она выступала примерно на 40 см, и заливают бетон. После застывания свай действуют так же, как в случае обычного МЗЛФ, при армировании ленты связывают выступающие части арматуры свай с каркасом ленты.

Морозное пучение грунта представляет проблему при проектировании и возведении домов, особенно при строительстве фундамента. Однако, если правильно выбрать тип основания и принять меры для противодействия пучению, можно снизить влияние пучения на фундамент практически до нуля.

bouw.ru

Ленточный фундамент на сваях: преимущества и схема установки

Разновидностей фундаментов большое множество. Правильный выбор будет зависеть главным образом от строения почвы, площади постройки, общей массы (здесь учитывается плотность стройматериалов и вид кровли) и многих других факторов. Ключевые преимущества основных видов фундамента собрал в себя ленточный фундамент на сваях.

Содержание статьи

 Достоинства ленточного фундамента на сваях

Этот вид фундамента применяется для влажной почвы, когда вода не исчезает после продолжительного дождя в течение двух дней. Распределение равномерной нагрузки от постройки достигается в результате применения ленты вместе со сваями. Сваи обеспечивают стабилизацию постройке при чрезмерно влажной почве и выступают в качестве якоря.

Такой фундамент состоит из двух вариаций, которые представляют собой свайный и ленточный фундамент. Первый создается с помощью винтовых свай в определенные углубленные места. Затем закрепляется, чтобы обеспечить каркасу жесткость, мелкозаглубленным ленточным фундаментом.

В результате комбинации этих способов основными достоинствами ленточного фундамента на сваях являются:

1. Его можно использовать на разной по структуре почве, имеющей большой угол наклона.
2. Такой фундамент можно возводить на мягкой и твердой почве.
3. Материалы, использующиеся для работы, простые и доступные.
4. Процесс возведения не дорогостоящий и краткосрочный.
5. Ленточный фундамент легко построить самостоятельно.

Несмотря на все достоинства данного фундамента, при его постройке необходимо произвести точные расчеты, касающиеся определения участка постройки, числа свай и глубины, на которую их необходимо заложить. Требуется учитывать тот факт, что ленточный фундамент исключает установку высоких свай и подвала под постройкой.

Свайно-ленточный фундамент отличается тем, что постройка устанавливается непросто на песок, а к ней добавляются сваи, которые уменьшают нагрузку на грунт, позволяя предотвратить риск от неровной усадки. Благодаря наличию свай давление передается наиболее твердому грунту, находящемуся на значительной глубине. Исходя из особенностей местности, на которой устанавливается основание для здания, выбираются размеры и сечение свай.

Широко распространенным вариантом применения ленты является мелкозаглубленная лента, закладывающаяся на глубине от 20 см до 40 см, а сваи используются с круглым сечением и армированием. Следует знать, что возводится этот вид фундамента, когда грунт обладает большой или малой пучинистостью.

 Как правильно произвести расчеты для ленточного фундамента на сваях?

Во-первых, нужно посчитать необходимое количество свай, которые обеспечат равномерную нагрузку, требуемый диаметр, глубину закладки и размер ленты. Лучше всего предоставить такую точную работу специалистам, потому что в результате неверных расчетов здание может простоять недолго. Во-вторых, требуется основательно изучить почву на влажность, содержание глины и других веществ.

Чтобы расчеты были верными, необходимо учитывать:

1. Среднюю скорость ветра на местности.
2. Использующиеся материалы для строительства.
3. Этажность и площадь сооружения.
4. Структуру почвы.

 Схема возведения ленточного фундамента с буронабивными сваями

Буронабивные сваи могут выдерживать нагрузку около 1,5 тонны. На постройку обычного здания необходимо около 40 или 50 штук. Установить этот фундамент можно быстро и легко. Сваи укладываются ниже того уровня, где почва начинает промерзать. Для обеспечения сохранности от влаги и мороза их покрывают рубероидом, который обладает способностью уменьшения нагрузки грунта в случае воздействия критических отрицательных температур. Такой вид фундамента подразумевает применение ленточного основания, которое устанавливается на сваи, и одновременно углубление подвешенного ростверка.

Основные этапы закладки:

1. Проведение расчетов.
2. Затем требуется подготовить участок под постройку, очистив его от посторонних растений и выровняв поверхность. После взять веревку и колышки, провести разметку под площадь фундамента, чтобы определить место для буронабивных свай.
3. Сделать углубления под сваи с учетом глубины промерзания почвы.
4. Подготовить скважины к установке свай, зафиксировав внутри рубероид.
5. Поместить в скважину стальной каркас таким образом, чтобы он не достигал дна.
6. Залить скважину раствором из бетона.
7. Изготовить ленту из обрезной доски, внутри нее разместить заранее сделанный арматурный каркас. Его также необходимо залить бетоном.

Укладка ленточного фундамента на сваях включает в себя такие сложные операции как приготовление раствора и его заливка, изготовление арматурного каркаса и проведение точных расчетов. Однако сочетание ленточного и свайного фундамента будет самым оптимальным вариантом для стойкой, надежной и безопасной основы под различное здание.

postroimdomsami.ru

Свайно-ленточный фундамент своими руками

Возведение качественного фундамента – первоочередная задача, решать которую придётся, в первую очередь, при строительстве дома. От правильного выбора вида основания зависит дальнейшая судьба построенного здания. Фундаменты бывают самые разные, но своими руками больше всего строят ленточные, а также свайно-ленточные фундаменты, которые считаются их разновидностью.

Возведение качественного фундамента – первоочередная задача, решать которую придётся, в первую очередь, при строительстве дома. От правильного выбора вида основания зависит дальнейшая судьба построенного здания. Фундаменты бывают самые разные, но своими руками больше всего строят ленточные, а также свайно-ленточные фундаменты, которые считаются их разновидностью.

Так как такие основания сочетают в себе черты ленточного и свайного фундамента, то возводят свайно-ленточный фундамент своими руками, применяя общие правила, используемые при строительстве этих двух видов. В нём применяют основные преимущества обоих видов, чтобы соорудить кирпичный или блочный дом на участке, имеющем сложный рельеф, или на неустойчивом обводнённом грунте.

Он состоит из железобетонных или винтовых металлических свай и ленты-ростверка из железобетона, которая уложена сверху. Она принимает нагрузку здания и перераспределяет её на сваи.



Преимущества и недостатки ленточного фундамента со сваями

Как у любого основания, у свайно-ленточного фундамента есть свои минусы и плюсы. Его достоинства:

• применение основания на участке, имеющем сильный уклон;
• возможность его возведения на слабом грунте;
• при возведении основания используется небольшое количество строительных материалов;
• большая устойчивость к подвижкам грунта и большим нагрузкам;
• относительно невысокая стоимость;
• возможность строить фундамент полностью своими руками, включая использование бетона, приготовленного самостоятельно.

Недостатки:

• для обустройства такого фундамента необходимо проведение сложных расчётов, которые должны сделать только специалисты;
• тяжёлые стены возводить на свайно-ленточном фундаменте не рекомендуется;
• оборудование под зданием на ленточном фундаменте на сваях подвала или цокольного этажа проблематично.



Разновидности свайно-ленточного фундамента

Такое основание возводится на винтовых и буронабивных сваях. К первому виду относятся сваи, сделанные из металлической трубы, которая имеет лопасти в виде винта. Она напоминает огромный шуруп, который ввинчивается в грунт. Это придаёт жёсткость винтовой свае и увеличивает её опорную площадь. Диаметр свай – 57 – 133 мм. Длина для малоэтажных домов – от 1650 до 3500 мм. Обычно, такие сваи вкручивают в грунт при помощи специальной техники, но могут использоваться и ручные приспособления. Предварительно, для продления срока службы винтовых свай, их тщательно грунтуют и окрашивают.

Буронабивные сваи делают непосредственно на месте. При помощи бура пробуривают скважину, пока она на 60 см не углубится в твёрдый грунт. Основание скважины на 30 см засыпают мокрым песком и хорошо утрамбовывают. Готовую скважину армируют и заливают в неё бетонную смесь, используя в качестве опалубки различные трубы (стальные, асбоцементные, картонные, пластмассовые и др.). Всю работу можно выполнить самостоятельно.

Такой фундамент отличается от свайного наличием монолитной железобетонной ленты (ростверка). Различают заглубленную, мелкозаглубленную, незаглубленную форму ленты, а также вариант ростверка, который находится выше нулевой отметки. Два последних варианта относятся к свайно-ростверковым фундаментам.

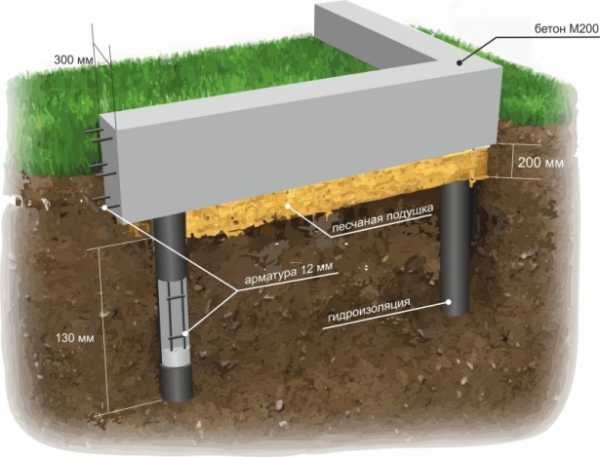

Ленточный фундамент со сваями, сделанный своими руками, обычно бывает мелкозаглубленным. Монолитную ж/б ленту заглубляют в грунт на 20-40 см и устанавливают на подушку из гравия и песка 30 см толщиной и заливные армированные сваи. Такие фундаменты делают на непучинистом или слабо-пучинистом грунте. На пучинистых почвах лента должна находиться на весу.



Обустройство свайно-ленточного фундамента своими руками

1. Выравниваем площадку на месте будущей застройки и производим разбивку фундамента. Отмечаем положение его осей и ширины, места установки скважин.
2. Выбираем сваи, которые могут быть деревянными, металлическими, из железобетона и бетона, с пустотелой или полнотелой структурой. Обычно их делают круглого сечения, повторяющего форму скважины.
3. Под ленту фундамента выкапывается траншея глубиной 40 см. Бурят скважины глубиной от 1,5 до 3-х метров по углам будущего фундамента, а также по всему периметру с шагом в 1,5 – 2 метра. В каждую скважину засыпаем песок и делаем подушку толщиной 30 см, хорошо утрамбовав её.
4. Помещаем в скважины трубы из асбоцемента или свёрнутого рубероида диаметром 15 см. Опускаем в них связанную проволокой арматуру (2-3 шт.) диаметром 10 -12 см (всё это для буронабивных свай).
5. Строим опалубку для ж/б ленты высотой и шириной 40 см, используя в качестве подсобного материала деревянные щиты, обрезную доску, металл, пластик или плоский шифер.
6. По правилам обустройства ленточного фундамента укладываем арматуру из стальных прутьев, перевязанных проволокой.
7. Готовый бетонный раствор нужно максимально быстро залить сначала в сваи, затем в опалубку ленты. Сваи бетонируют тяжёлым бетоном марки М400 с добавлением морозоустойчивых пластификаторов в зимний период.

После заливки бетонной смеси за неделю бетон достигнет 50-70% прочности, и можно приступать к возведению здания. Такой ленточныйфундамент со сваями, сделанный своими руками, можно применять для домов капитального типа из блоков или кирпича. Он сможет обеспечить долголетие и надёжность вашего дома. Главное – соблюдать установленные правила и выбирать качественные материалы.



Процесс заливки свайно-ленточного фундамента (видео)



Читайте также:

fundamentprofi.ru

Свайно ленточный фундамент своими руками

Свайно ленточный фундамент отличается тем, что сочетает в себе черты как ленточного так и свайного основания.  Его целесообразно сооружать под дом из кирпича или блоков, вместо обычного или мелкозаглубленного ленточного фундамента, на участках со сложным рельефом, а также на неустойчивых обводненных грунтах. В этой статье мы рассмотрим как можно соорудить свайно ленточный фундамент своими руками и его особенности.









Содержание статьи:

>Особенности и виды свайно-ленточного фундамента

>Расчет

>Как сделать  своими руками

>Разбивка и земляные работы

>Изготовление буронабивных свай

>Изготовление монолитной ленты

>Свайно-ленточный фундамент видео





Особенности и расчет свайно ленточного фундамента

Свайно-ленточный фундамент отличается от ленточного тем, что его подошва опирается не только на песчаную подушку, но и на предварительно заложенные сваи, которые могут быть разных видов, формы и сечения. При этом ленточная часть основания воспринимает нагрузку от веса здания, равномерно распределяет её и передает на сваи, которые передают её на более прочные нижние слои грунта, а также предотвращают горизонтальное смещение фундамента.

От свайного такой фундамент отличается тем, что благодаря наличию ленты (ростверка) на таком фундаменте можно возводить дом из кирпича, камней или блоков и нагрузка от веса дома будет распределяться более равномерно.
Монолитная железобетонная лента такого фундамента может быть заглубленной, мелкозаглубленной, незаглубленной или находиться выше нулевой отметки. Чаще всего, говоря о свайно ленточном фундаменте, имеют ввиду первые два варианта. Последние же два, обычно, называют свайно-ростверковыми фундаментами.

При сооружении своими руками свайно ленточного фундамента, чаще всего, используют мелкозаглубленный вид ленты. В этом случае монолитная железобетонная лента заглубляется в грунт на глубину 20-40 см и опирается на песчано-гравийную подушку высотой 20-30 см и буронабивные (заливные) армированные сваи круглого сечения.

! Следует заметить, что такой тип фундамента можно использовать только на слабо- или непучинистых почвах. На пучинистых же грунтах необходимо, чтобы лента находилась выше нулевой отметки (на весу).

Расчет свайно ленточного фундамента



Прежде чем приступить к сооружению свайно-ленточного фундамента, необходимо знать все его размеры: высоту и ширину ленты, глубину, диаметр и количество свай. Для этого требуется сделать расчет такого фундамента. Лучше всего если он будет сделан специалистом, так как это довольно сложно сделать самому и требует с одной стороны учета всех нагрузок, которые будут действовать на фундамент, а с другой – учета всех характеристик грунта, которые могут быть точно определены только в результате проведения геологических исследований.

Но если нет такой возможности, то можно воспользоваться упрощенными расчетами, которые приведены в статьях «Расчет фундамента под дом» и «Расчет свайного фундамента».

Как сделать свайно ленточный фундамент своими руками

Как пример, рассмотрим сооружение свайно-ленточного фундамента на слабопучинистом грунте с мелкозаглубленной лентой и буронабивными сваями круглого сечения.

Разбивка и земляные работы



Первое, что необходимо сделать – выровнять площадку под место будущего фундамента и произвести  его разбивку. При этом с помощью обноски и шнуров отмечаем положение осей фундамента, ширину самой ленты, а также места бурения скважин под сваи, согласно сделанному до этого расчету.

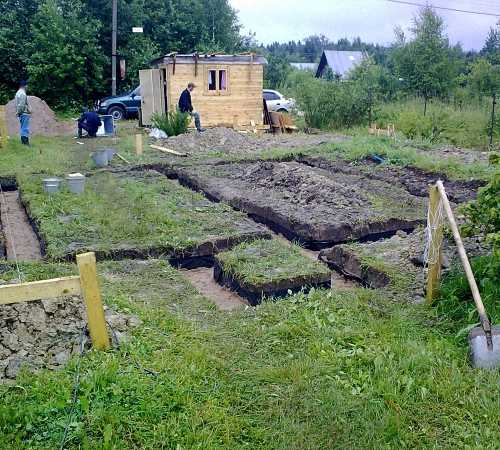

После разбивки приступаем к рытью траншеи ширина которой должна соответствовать ширине ленты, а глубина должна быть равна величине заглубления ленты ниже нулевой отметки плюс высота песчаной или песчано-гравийной подушки. В нашем случае это будет 40-50 см (25 см – лента, 25 см – подушка).

Если почва на участке устойчивая, то ширина траншеи может быть равной ширине ленты. Стенки траншеи, в этом случае, будут выполнять роль опалубки для заглубленной части ленты. Если же породы неустойчивые – то ширину траншеи необходимо рассчитать с учетом необходимости установки опалубки на песчаную подушку.

По оси готовой траншеи в отмеченных точках бурятся скважины под сваи на глубину, которая должна быть больше глубины промерзания в данной местности на 50-60 см (30 см из них для песчаной подушки). Скважины, в зависимости от их глубины, можно бурить с помощью ручного или садового бура. Шаг скважин, обычно, не более 2 м, а диаметр – не менее 1/3 ширины ленты.

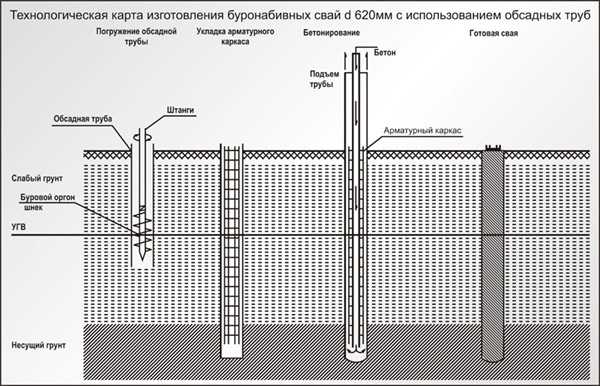

Изготовление буронабивных свай



После того, как скважины будут пробурены можно приступать к изготовлению свай. Для этого на дне скважин устраиваются, с трамбовкой, песчаные или песчано-гравийные  «подушки» высотой около 30 см.

Далее необходимо выполнить гидроизоляцию стенок будущих свай. Для этой цели можно использовать рубероид или другой гидроизоляционный материал, который сворачивается в виде трубы и опускается на подушку на всю длину скважины. Кроме того гидроизоляция должна возвышаться над уровнем дна траншеи на высоту будущей подушки под ленту (20-30 см). Вместо рубероида можно использовать пластиковые или асбоцементные трубы. В этом случае диаметр скважин необходимо скорректировать с учетом толщины их стенок.

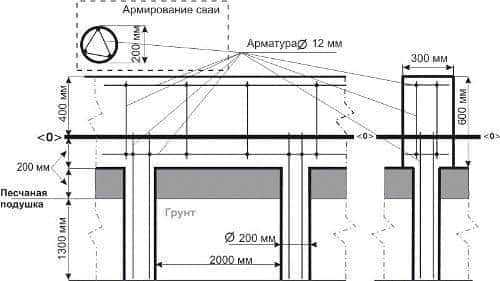

Армирование свай и заливка бетона

Далее выполняем армирование свай с таким расчетом, чтобы арматура, которая используется для этого, могла быть связана с арматурой каркаса ленты. Для этого высоту стержней арматуры для скважин необходимо рассчитать так, чтобы она выступала на 15-20 см. Для устройства каркаса свай можно использовать 3 или 4 стержня  и обрезки арматуры диаметром 10-12 мм. Между собой арматура соединяется мягкой вязальной проволокой.

После армирования выполняем заливку бетона в скважины с тщательной трамбовкой, во избежание образования полостей. Лучше всего при этом использовать специальный вибратор для бетона. Если же его нет, то необходимо использовать палку или стержень необходимой длинны.

Изготовление монолитной бетонной ленты



После того, как сваи залиты бетоном сразу же приступаем к устройству «подушки» из песка или песчано-гравийной смеси и монтажу опалубки для сплошной ленты. Опалубку можно изготовить из щитов сбитых из обрезных досок толщиной 30-35 мм, кусков фанеры толщиной 10-15 мм или других прочных материалов, которые легко соединять между собой. Для придания устойчивости опалубке противоположные щиты соединяются вверху между собой планками, а снаружи усиливаются упорами.

Далее изготавливается армирующий каркас ленты таким образом, чтобы он был соединен с выпусками арматуры из свай. Такой армопояс может быть изготовлен с помощью двух горизонтальных рядов арматуры соединенных между собой специально изготовленными хомутами или отрезками той же арматуры с помощью вязальной проволоки. При этом арматура должна быть удалена от краев ленты на расстояние не менее 2-3 см.

Бетонирование ленты

Заключительным этапом процесса устройства свайно ленточного фундамента будет заливка бетона в опалубку для формирования монолитной ленты. При заливке бетона необходимо также использовать вибратор или же подручные средства для плотной его укладки.

Опалубку можно снимать после полного затвердения бетона. Но даже после этого, в жаркую погоду, бетон необходимо увлажнять и закрывать от прямых солнечных лучей в течении двух недель от времени заливки, пока он не наберет максимальную прочность.

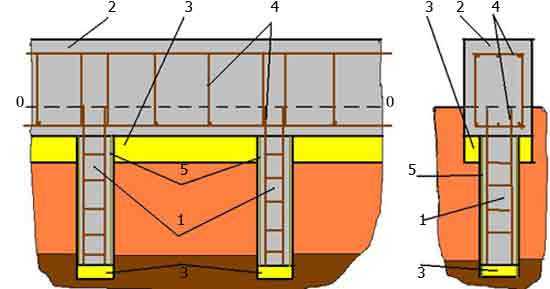

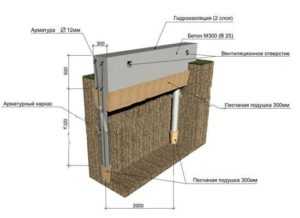

Рис.1 Схема свайно ленточного фундамента с мелкозаглубленной лентой: 1 – сваи; 2 – монолитная железобетонная лента; 3 – песчаная или песчано-гравийная подушка; 4 – арматура; 5 – гидроизоляция или труба.

Свайно ленточный фундамент видео

С этим материалом часто читают:

< Предыдущая		Следующая >

www.postroj-dom.ru

Мелкозаглубленный ленточный фундамент на сваях винтового типа

29.06.2018 Опубликовано в рубрике:&nbspФундамент

Если рассматривать, что лучше — винтовые сваи или ленточный фундамент, то следует ознакомиться с преимуществами каждого типа фундамента. Отличной комбинацией, двух вышеперечисленных вариантов является ленточный фундамент на винтовых сваях.
Винтовые сваи отличаются от буронабивных свай, своей конструкцией. Нижняя часть буронабивной сваи имеет лопасти, с помощью которых она легко завинчивается во внутрь почвы. Для изготовления опор используется сталь, чаще всего литого типа. Возможен вариант сваривания между собой готовых элементов, однако, такие сваи менее прочные, нежели литые. Свайные фундаменты отличаются высокой несущей способностью, поэтому они довольно популярны. Добавление ленты к данному варианту фундамента, повышает его жесткость и прочность.
Если почва относится к глинистому, суглинистому, торфяному, болотистому типу, то на ней в обязательном порядке обустраивается фундамент ленточного типа с буронабивными сваями.

Среди преимуществ фундамента ленточного на сваях, отметим:
доступную стоимость, сваи не нуждаются в заливке бетоном и дополнительных расходах на их изготовление;
сваи достаточно легкие в транспортировке;
для установки свай винтового типа достаточно одного дня, поэтому процесс изготовления фундамента не занимает много времени;
длительность эксплуатации строение, установленного на такие сваи довольно высокая;
возможность установки на почве с высоким содержанием влаги и пучинистостью;
длительность эксплуатации стальных опор составляет минимум полтора века;
отсутствует необходимость предварительной подготовки траншеи под сваи, они устанавливаются непосредственно в землю;
работы выполняются как зимой, так и летом;
если участок отличается неровностью, то с помощью свай, удается избавиться от этого недостатка, без предварительного выравнивания участка.

sjthemes.com

Свайно-ленточный фундамент своими руками

Особой разновидностью фундамента является свайно-ленточное основание. Его ленточная часть отвечает за передачу и равномерное распределение нагрузки от строения на сваи. Говоря по-другому, это – усовершенствованное ленточное основание, конструктивно дополненное железобетонными сваями.

Ленточный фундамент на сваях – преимущества и недостатки

Данный вид основания практически незаменим для возведения строений на территориях, имеющих сложный рельеф, уклоны, а также неустойчивые, слабые грунты, насыщенные влагой. Например, на торфяных почвах либо на болотистой местности.

К содержанию ↑

Преимущества

Плюсы этого основания:

1. Возможность его обустройства на участках со слабым, нестойким грунтом, сложным ландшафтом и значительным уклоном.
2. Этот тип фундамента требует относительно небольшого количества необходимых стройматериалов.
3. Материалы, необходимые для его возведения, имеют, как правило, невысокую стоимость.
4. При обустройстве этого фундамента возможно использование бетонной смеси, приготовленной самостоятельно прямо на площадке строительства.

К содержанию ↑

Недостатки

Имеет такая лента на сваях и недостатки:

1. Обязателен предварительный сложнейший расчет фундамента, который необходимо доверять только высококлассному профессионалу. Ведь ошибка в расчете обойдется довольно дорого: строение может запросто треснуть. Поэтому необходимой составляющей успеха будет проведение скрупулезных разведывательно-изыскательских работ опытными специалистами.
2. Это основание нельзя использовать для строений, имеющих большой суммарный вес и тяжелые стены.
3. Технология его обустройства не позволяет сделать ни подвал, ни цокольный этаж.

К содержанию ↑

Разновидности конструкций свайно-ленточного фундамента

Такая подошва может выполняться в двух вариантах: лента на буронабивных и на винтовых сваях. Винтовая свая – это, по сути, гигантский шуруп, ввинчивающийся в грунт, выполненный в виде металлической трубы, имеющей лопасти винтовой резьбы. За счет этой резьбы происходит увеличение опорной площади и жесткости крепления в грунте. Вкручивается в землю такая свая вручную или при помощи специальной техники. Перед монтажом сваи нужно тщательно прокрасить для продления срока их службы.

Обустройство ленточной подошвы с буронабивными сваями требует наличия пробуренных скважин. При твердом, не осыпающемся грунте, бетонный раствор заливают прямо в скважину. А при пробуренной скважине в сыпучей почве или в грунте с повышенной влажностью, требуется произвести ее обсадку. Для этого берется труба (картонная, стальная или асбестоцементная), которая, также, сыграет роль гидроизоляции. Эту трубу вставляют в скважину и заливают бетоном. Данный вид основания более всего приемлем для самостоятельного строительства (см. Буронабивные сваи своими руками).

Свайно-ленточное основание может быть как мелкозаглубленным, так и вовсе незаглубленным. Первый вариант применяется для строений из древесины, имеющих 2 и более этажей в случае непучинистого грунта на участке. А второй – подходит для строительства бани либо ограждения участка. При пучинистых грунтах ленточный фундамент выполняется над грунтом, выше нулевой отметки, в виде свайного основания с монолитным ростверком, который, объединяя сваи, равномерно распределяет общую нагрузку на них и на грунт.

К содержанию ↑

Технология обустройства своими руками

Закладывая свайно-ленточный фундамент своими руками, проще всего будет применять круглые сваи, так как строительный бур может выполнять только круглые скважины.

Для выполнения скважин под опоры с прямоугольным сечением необходимо будет привлечение спецтехники, а это означает повышение цены строительства.

• Вначале производится разметка основания, соответствующая предварительно выполненному расчету фундамента.
• Затем роются траншеи глубиной 40 см. Ширину траншеи определяют, исходя из расчетных значений площади подошвы ленты.
• Следующим этапом бурят скважины по углам и по периметру ленты. Расстояние между сваями делают с шагом 2 метра. Глубина скважин должна превышать расчетную глубину промерзания грунта, зафиксированную в данной местности, на 50-60 см. Этого должно хватить для обустройства на дне скважины песчаной подушки, толщиной 30 см, с заполнением оставшегося места железобетоном. Диаметром скважин будет одна треть ширины ленточного основания.
• После подготовки отверстий для свай приступают к выполнению гидроизоляции, для чего лист рубероида скручивается в трубку и заталкивается в каждую скважину.
• Затем дно ленточного основания засыпают песком, толщина слоя которого – 30 см, и возводят опалубку. Ее следует хорошенько закрепить, чтобы заливаемая впоследствии бетонная смесь ее не выдавила.
• Армирование фундамента является важным этапом технологии его обустройства. Причем требуется армировать не только ленту основания, но и выполнить армирующий пояс для каждой сваи. Для этого используют стальные прутья диаметра 12 мм. Чтобы создать единую конструкцию армированных свай и ленты, их перевязывают особой проволокой, предназначенной для связки арматуры или же – сваривают.
• Тщательно выполнив все предыдущие этапы, приступают к заключительным работам по заливке фундамента. Вначале заливаются все скважины под сваи. Каждые 20 см слой бетонного раствора трамбуется, а также тщательно уплотняется для того, чтобы снизить риск возникновения пустот в бетонном массиве. Таким образом, бетонным раствором заполняется опалубка на всю свою высоту. Заливка свай и заливка самой ленты должны выполняться так, чтобы между этими двумя процедурами был минимальный временной интервал.
• Спустя три дня, опалубка аккуратно снимается, а фундамент гидроизолируется листами рубероида. После этого остается лишь подождать, когда бетон окончательно застынет.

К содержанию ↑

Видео обзор

Смотрите профессиональный обзор технологии строительных работ на видео:

Свайно-ленточный фундамент своими руками, как видим, выполнить не так уж и трудно, но все работы необходимо производить тщательно, не делая ошибок, которые впоследствии могут привести к значительным убыткам. Основание дома – дело серьезное, а значит и подхода требует серьезного и профессионального.

Читайте также:

silastroy.com
