Рейсмусовый станок своими руками: чертежи, видео

Рейсмусовые станки по дереву являются разновидностью строгально-фуговальных, и предназначены для точного изготовления «в размер» досок с определённым поперечным сечением. В отличие от строгального деревообрабатывающего оборудования такие агрегаты оснащаются устройствами прижима и подачи, а также могут одновременно обрабатывать несколько заготовок. Универсальность современных рейсмусовых станков повышается, если в комплект инструмента входят не только плоские, но и фигурные ножи.

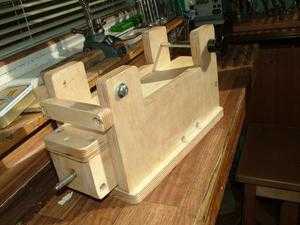

Самодельный рейсмусовый станок

Классификация и возможности

Исполнение рассматриваемых агрегатов может быть довольно разнообразным. Классифицируют станки по следующим признакам:

По типу привода. Самодельные мини-устройства могут иметь и ручной привод, но в большинстве случаев используют всё-таки электрический привод. При этом бытовые модели комплектуются двигателем на 220 В, а профессиональные – на 380 В.
По типу подачи. В схеме станка может быть одна или две пары подающих роликов, соответственно, в первом случае потребуется сделать прижим обрабатываемой заготовки к столу более мощным, не исключаются также вибрации в момент врезания. Двусторонние валковые подачи более совершенны и удобны в работе. Ряд зарубежных фирм (Makita, DeWalt и др.) комплектуют свои изделия узлами автоматической подачи, но эта опция оправдывает себя лишь при значительных программах выпуска однотипной продукции.
По числу ножевых валов. Это определяет, сколько разных профилей может одновременно обрабатывать станок. Правда, соответственно увеличится и количество операторов.
По функциональным возможностям. Устройство рейсмусовых станков позволяет сделать не только размерную обработку полуфабриката, но и последующую его калибровку. Это исключает появление поперечных сколов, вмятин и прочих дефектов, которые могут появиться на обработанной поверхности в случае несоблюдения технологии фугования или при чрезмерно большой подаче исходного материала.
По своим технологическим характеристикам. На практике рассматриваемое оборудование производят с диапазоном мощностей 1…40 кВт, при частоте вращения вала до 10000…12000 мин^-1, ширине строгания до 1350 мм, ходе до 50 м/мин и толщине исходной заготовки 5…160 мм.

Кроме того, некоторые модели различаются способом регулировки зазоров и устройством подшипникового узла главного привода.

Устройство и принцип действия

Типовой рейсмусовый станок по дереву может успешно заменить две единицы оборудования: механический приводной фуганок и строгальный станок (поперечный – для коротких изделий, или продольный – для длинных).

Самодельный рейсмусовый станок

Наиболее простая схема рейсмусового станка (с односторонней подачей исходного материала) включает в себя следующие узлы:

Приводной электродвигатель.
Передачу. Она может быть стандартной клиноременной, зубчатой, с вариатором, а также со сменными шкивами (последний вариант отличается минимальными значениями передаваемой мощности, а потому применяется лишь в маломощном оборудовании).
Ножевой вал. Может иметь несколько инструментов с разной конфигурацией. Особо удачными считаются спиральные ножи, которые при своей работе издают минимальный шум.
узел верхнего направления, который, в свою очередь, состоит из пары вальцев – переднего и заднего. Передний валец имеет рифлёную поверхность: для того, чтобы улучшить сцепление с деревом, и предупредить возможное изменение направления движения обрабатываемой доски. Задний валец всегда выполняется гладким;
узла прижима, который предотвращает заклинивание стружки и возможное трещинообразование материала. Конструктивно прижим можно сделать в виде когтевых захватов, внедряющихся в древесину, а можно и в виде массивного металлического элемента, снабжённого подпружиненными зубьями;
узла нижнего направления, облегчающего подачу заготовки в рабочее пространство;
стола с приспособлениями для регулировки технологических зазоров между вальцами верхнего и нижнего прижимов;
станины, на которой располагаются все остальные элементы рабочей схемы станка.

Принцип работы рейсмусового станка

Агрегаты с устройством двухсторонней подачи отличаются тем, что снабжаются дополнительным узлом выдвижения ножевого вала. В связи с этим заменить инструмент для его переустановки с одного типоразмера на другой (либо с целью последующей заточки) значительно легче.

Устройство рейсмусового станка

Работает рейсмусовый станок так. Крутящий момент от электродвигателя через передачи сообщается ножевому валу. Подлежащая обработке доска заводится в зазор и прижимается вначале к нижним, а потом – к верхним прижимным вальцам. При этом заготовка захватывается рифлёным валком, и подаётся к инструменту. Перед врезанием полуфабрикат зажимается между верхним и нижним направляющим устройством, что обеспечивает надёжную фиксацию материала при его обработке. Прижимное устройство обеспечивает своевременный отвод стружки из-под вращающегося инструмента. В момент схода заготовки с заднего направляющего вальца, в передний задаётся следующее изделие, после чего процесс повторяется.

Самодельный станок-рейсмус в собственной мастерской: выбор параметров

На рынке имеется значительное количество разнообразных моделей рассматриваемого оборудования, как от отечественных производителей (Корвет, Энкор, Красный Металлист и пр.) так и импортного производства. В последних вариантах преобладают сомнительные китайские бренды, которые не отличаются надёжностью в работе, а, кроме того, часто имеют заниженные, против паспортных, параметры. В таких случаях, а также, если предлагаемые станки не вписываются в имеющиеся размеры площади, есть смысл изготовить рейсмус своими руками.

Сразу стоит отметить, что ряд узлов и деталей лучше приобретать, нежели попытаться сделать своими руками. Это, в первую очередь, касается самого ножевого вала вместе с подшипниками крепления: самодельные варианты не будут отличаться необходимой точностью сопряжения, в результате чего деталь будет сильно перегреваться при нагрузке.

При выборе схемы станка руководствуются имеющимися чертежами (можно найти в Интернете), но перед этим стоит уточнить ряд элементов устройства. Например, если в одном агрегате есть необходимость совместить фуганок и рейсмус, то целесообразно сделать оборудование с двухсторонним приводом. Тогда с одной стороны устройства можно производить предварительное прострагивание заготовки, а с другой стороны – вести окончательную обработку дерева «в размер».

Также надо определиться с наибольшей длиной ножевого вала: самодельный станок с валом более 500 мм может потерять жёсткость при работе на твёрдых сортах дерева: груши, граба, дуба. В результате по поверхности доски могут пойти волнообразные гребни высотой до 1 мм, что потребует дальнейшей обработки полуфабриката. Посадочные размеры и диаметр необходимо сделать такими, чтобы на самодельном оборудовании можно было получать плинтусные, багетные профили, а также другие декоративные элементы из дерева.

При выборе конструкции следует в полной мере предусмотреть и меры безопасности при последующей эксплуатации агрегата. Самодельный рейсмусовый станок Станки своими руками должен иметь надёжное ограждение рабочей зоны стола, а также исключать вероятность обратного хода доски при чрезмерной величине зазора, а также её разрушение во время обработки.

Анализируя имеющиеся чертежи самодельных устройств, стоит иметь в виду, что наличие в столе двух нижних прижимов снизит усилие задачи доски в рабочее пространство, поскольку заготовка будет перемещаться по гладкой поверхности валка, а не по столу.

Производство и сборка

Изготовление станка начинают со станины. Для этих целей целесообразно использовать трубчатый стальной прокат с поперечным сечением не менее 60×40 мм: труба отличается повышенной жёсткостью и моментом сопротивления, что положительно скажется на точности операций, производимых на самодельном агрегате. Элементы конструкции соединяют сваркой. Её можно заменить сборным вариантом, но он менее предпочтителен — сборка стола и станины с применением уголка и соединительных шпилек диаметром от М30 вынудит часто проверять их затяжку.

Для подающих роликов можно использовать валки от старой стиральной машины: их обрезиненная поверхность вполне справится с поставленными задачами. Вальцы растачивают под диаметр имеющихся подшипников, учитывая требуемое значение диапазона регулировки. В самодельных рейсмусовых станках этот процесс можно сделать и вручную, вращением рукоятки.

Для изготовления стола самодельного агрегата подойдёт широкая шлифованная доска из лиственницы или дуба. Древесина хорошо гасит возникающие вибрации, но для повышения антикоррозионных показателей, и с точки зрения пожарной безопасности её стоит пропитать огнестойкими составами или креозотом. Соединение стола со станиной может быть болтовым.

3d модель самодельного рейсмуса

При выборе двигателя следует соотнести максимально необходимый крутящий момент с потребностями обработки. Как правило, достаточно электродвигателя мощностью 5…6 кВт, с числом оборотов до 3500…4000 в минуту.

Для обеспечения безопасности самодельный станок должен быть ограждён съёмным кожухом. Его можно сделать из тонколистовой стали (толщиной 0,6…0,8 мм).

Необходимые комплектующие – подшипники, ножи, шкивы, крепёжные изделия — подбираются в соответствии со спецификацией к чертежам самодельного рейсмус- станка.

При сборке самодельного станка необходимо:

обеспечить максимальную ровность поверхности стола;
отбалансировать все вращающиеся части в статическом и динамическом режимах;
предусмотреть удобную регулировку положения стола;
проверить надёжность устройства ограждения подвижных элементов.

Самодельный рейсмусовый станок проверяется на холостом ходу. Если все узлы работают верно, проверяют агрегат на рабочем режиме, после чего окрашивают все неподвижные части атмосферостойкой краской.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Как сделать рейсмус своими руками: чертежи самодельного строгального станка

Другие электроинструменты

В деревообрабатывающем производстве трудно обойтись без современного столярного оборудования, с помощью которого осуществляют обработку бруса, досок, придавая их сторонам идеально ровную поверхность. Для этих целей предназначен строгальный станок, способный справится с большими по площади изделиями.

Изготовленный своими руками рейсмус отличается малым весом, поэтому его легко установить или, убрав за ненадобностью, перевезти в другое место. Он имеет несложную регулировку, прост в эксплуатации и обеспечивает высокое качество обработки поверхностей.

1
Основные моменты изготовления деревообрабатывающего оборудования

На этапе проектирования рейсмусового станка определяют конфигурацию будущего оборудования. В заводских моделях подачу осуществляют верхние ролики, требующие правильной настройки скорости вращения, что проделать в домашних условиях сложно. Самодельные конструкции, напротив, должны быть предельно простыми. Чтобы облегчить процесс их изготовления, отказываются от автоматической подачи заготовки для ее обработки и берут за основу фуганок – еще один вид деревообрабатывающего инструмента.

Кроме этого, следует предусмотреть следующие характеристики будущего строгального станка:

Возможность изменения положения опорного стола, что необходимо для регулировки его высоты относительно режущего вала.
Выбор обрабатывающего инструмента. Лучшее решение использовать запчасти от старой фабричной модели, которые обладают требуемыми техническими параметрами.
Наличие устойчивой рамы. Во время работы оборудования неизбежно появляется вибрация, поэтому для увеличения качества обработки нужно снизить ее воздействие на обрабатываемые заготовки.

Для реализации поставленных задач составляют правильную схему, взяв за основу чертежи заводских моделей, готовые технические решения. Обязательно учитывают опыт изготовления самодельных рейсмусовых станков, а также размеры, толщину, породу древесины обрабатываемых заготовок.

2
Изготовление станины и установка деталей

При наличии необходимого инструмента и материалов сборка рейсмусового оборудования по дереву не займет много времени. Потребуются:

токарный станок для изготовления валиков, шкивов;
сверлильный станок или дрель, для проделывания отверстий в крепежных элементах;
сварочный аппарат для сборки подающего стола, станины;
болгарка для отрезки, подгонки деталей конструкции под требуемый размер.

Существует много вариантов, как сделать рейсмус своими руками, но оптимальные габариты для самодельного устройства не должны превышать 1х1 метра. Эти параметры позволяют обрабатывать заготовки любых размеров, при этом изделие получается мобильным и его будет удобно переставить, перевезти на другое место. Оборудование располагают таким образом, чтобы обеспечить доступ со всех сторон.

Если планируется стационарное использование, то чтобы исключить в будущем проявление излишней вибрации каркас бетонируют, закрепляют при помощи анкерных болтов.

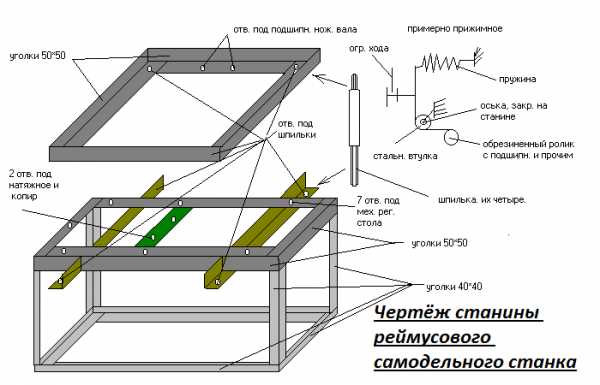

Первым делом по предварительно составленным чертежам осуществляют сборку станины. Для придания конструкции необходимой жесткости берут железный уголок 50х50 мм, при его отсутствии профильную квадратную трубу 40х40 мм.

Размеченные элементы станины нарезают при помощи болгарки с абразивным кругом. Уложив на ровном месте, их собирают согласно схеме и производят сварку каркаса. Намечают отверстия крепления съемных частей и, используя дрель, просверливают их.

Завершив сварочные работы, приступают к установке валов: ножевого, прижимных, подающего. Для получения изделий высокого качества лучше приобрести ножевой вал целиком в сборе или готовые ножи для рейсмуса. Если есть возможность, прижимные валы делают из ручных выжимателей белья от старых стиральных машинок, прорезиненная поверхность которых мягко, но крепко удержит заготовки на рабочем столе.

Шкивы для мотора, валов предпочтительнее устанавливать шестеренчатые, что позволит использовать цепную передачу, отличающуюся большой степенью надежности. В качестве двигателя выбирают асинхронный электромотор мощностью 4–5 кВт. Принципиальная схема расположения деталей показана на рисунке:

1 – рабочий стол подачи, выдачи заготовки; 2 – древесная заготовка; 3 – предохранительное приспособление; 4 – подающий верхний валик с рифленой поверхностью; 5 – передний прижим; 6 – ножевой вал; 7 – задний прижим; 8 – подающий верхний валик с гладкой поверхностью; 9 – нижний гладкий вал

Основание стола состоит из задней и передней частей, которые закреплены на подготовленных регулировочных устройствах. С помощью них изменяют высоту стола и положение обрабатываемой заготовки. Перед началом работ обязательно проверяют расположение ножей, надежность крепления и правильность заточки.

3
Наладка оборудования

Настройку осуществляют следующим образом. Опорные ролики (8) опускают ниже уровня стола (10), а саму столешницу настолько, чтобы уложенный на нее предварительно обработанный деревянный брусок свободно проходил под ножевым валом. Медленно приподнимают стол, одновременно прокручивая вал, до касания им поверхности бруска. В момент прикосновения верхней гранью ножевого вала фиксируют положения стола.

Опустив рабочую поверхность на 0,3 мм, брусок перемещают под задний прижим (3), который регулируют винтами (2), стараясь получить касание шаблона. Дополнительно опускают на 0,7 мм (итого на 1 мм от начального уровня) и мерный штамп помещают под передний прижим (5), высота которого до момента касания бруска выставляется регулировочными винтами (6).

Опустив рабочую поверхность еще на 0,5 (1,5 мм от начального уровня), настраивают задний прижимной вал (1). Продолжая опускать на 0,5 мм, при помощи мерного шаблона изменяют высоту рифленого подающего вальца (7). Понизив еще на миллиметр, мерный шаблон устанавливают под когтевую защиту и регулируют высоту до момента касания. В завершении опорные ролики выставляют над поверхностью стола.

Обработка заготовки, которая не прижимается одновременно обоими валами, – запрещена!

В зависимости от модели деревообрабатывающего оборудования настроечные размеры могут отличаться. Приступая к обработке хвойных пород, разницу в высоте прижимных валов устанавливают в пределах 0,3 мм, для лиственных – 0,1 мм. Во время строгания заготовок важно соблюдать технику безопасности, поэтому нельзя:

располагать руки вблизи движущихся и вращающихся механизмов;
производить чистку во время работы;
ремонтировать детали, находящиеся под напряжением.

Чтобы предупредить возможность повреждения током оборудование обязательно заземляют. Перед включением обязательно проверяют исправность всех механизмов.

4
Деревообрабатывающий инструмент из электрорубанка

Именно такой вариант изготовления рейсмусового станка в домашних условиях во многих случаях предпочитают умельцы при наличии электрорубанка. Затраты на доработку с сохранением принципа работы будут минимальными, но результат не хуже, чем при использовании дорогостоящего оборудования. Вместо стола устанавливают ровную мощную доску, по ее сторонам ограничители ширины, на которые производят крепление основного узла. Электрический рубанок крепят на основании с изменяющейся высотой.

Заднюю опорную металлическую пластину на рубанке меняют на изготовленную самостоятельно из ОСП, фанеры больших размеров. Толщину выбирают таким образом, чтобы получить одинаковый уровень относительно передней пластины, регулирующей зазор для снятия стружки в 1-3 мм. Ширина рабочего стола и опорной пластины должны быть равными друг другу.

Сбоку пластины прикручивают рейки крепления ножек нужной высоты. Поскольку стандарт ширины ножей 8,2 см, то толщина рубанка обрабатываемых заготовок, например бруса, не должна превышать 10 см, а межосевое расстояние крепления ножек 11–12 см. Следовательно, их длина составит 14–16 см, ширина выше 3,5 см, а толщина – 1 см. Их крепят на одном расстоянии от края пластины.

Предварительно собранное прижимное устройство с электрорубанком устанавливают на рабочем основании, располагая точки крепления строго по уровню. Это нужно для параллельного перемещения относительно рабочей поверхности и гарантирует необходимую точность обработки самодельным станком. Если требуется обеспечить прижим рабочего инструмента, то используют пружинные стяжки, резиновый жгут.

Это самый доступный вариант изготовления рейсмусового станка. Конечно, такой инструмент трудно считать полноценным, но принцип работы и конечный результат делают его пригодным для выполнения несложных операций в домашних условиях.

obustroen.ru

Рейсмусовый станок своими руками: чертежи стола

Содержание статьи:

Мастера, которые часто работают с теми или иными деревянными заготовками, сталкиваются с необходимость осуществлять строгание большого количества досок для придания им привлекательного внешнего вида. При этом также необходимо выравнивать их толщину, делать их поверхность гладкой, благодаря чему материал можно будет использовать для производства мебели, отделки помещений или во многих других подобных целях. Лучше всего для выполнения таких работ подходит рейсмусовый станок по дереву.

Сейчас стоимость такого типа оборудования достаточно высокая, даже в том случае, если это небольшой станок для использования в домашней мастерской. В результате этого сделать такую покупку может далеко не каждый. В таком случае правильным решением будет сделать рейсмусовый станок своими руками по готовым чертежам. В итоге, на обычном рабочем столе можно будет самому быстро и качественно строгать разнообразные деревянные заготовки.

Стол и рама будущего станка

Работа на самодельном рейсмусовом станке

Перед тем, как начинать самому делать рейсмус по дереву, следует определиться с его конструкцией, ознакомиться с готовыми чертежами(в конце статьи). Вся конструкция должна располагаться на рабочем столе так, чтобы вокруг него можно было свободно ходить для подачи материала. Такой инструмент можно использовать и в домашней мастерской, поскольку размеры его совсем небольшие.

Главное – чтобы поверхность стола, где он будет находиться, была максимально ровной для предотвращения возникновения сильных вибраций.

Чтобы сделать такое оборудование для домашнего использования, обычно подходит следующая конструкция. Рабочий стол станка и его рама являются сварными, для этого используется металлический уголок и квадратная труба размеров 50×50 и 40 миллиметров соответственно. В принципе, при сборе стола и основания станка можно использовать материалы не только таких, но и любых других размеров, но следует помнить, что чем массивнее будут используемые элементы, тем более устойчивым будет оборудование, и тем меньшие вибрации будут возникать при его работе.

Чтобы сделать рейсмусовый станок для домашней мастерской, понадобятся:

сверлильный станок;
токарный станок;
сварочный аппарат;
дрель;
болгарка.

Ножевой вал

Следующий элемент, наличие которого в рейсмусовом станке является обязательным, – ножевой вал. Это основная часть станка, которая и осуществляет обработку деревянных заготовок. Оптимальным вариантом является покупка готовой конструкции с буксами, поскольку самодельные валы очень сложно сделать хорошо сбалансированными. Подходящим вариантом будет использование трехсот миллиметрового вала, в конструкции которого есть три ножа. Шкивы вала и двигателя лучше всего выбирать ступенчатыми, что же относится к оборотам вала, то оптимальным вариантом будет 4000-7000 оборотов за минуту.

Для работы такого вала подойдет асинхронный двигатель с мощностью 4-5 кВт. Важным преимуществом подобного выбора является тот факт, что сделав станок с таким двигателем, его можно будет запускать от однофазного электрического тока, что значительно сокращает затраты и сложность в использовании оборудования.

Прижимные ролики лучше всего выточить самостоятельно, также неплохим вариантом будет использовать готовые детали от старых стиральных машин советского образца. Раму роликов нужно сделать сварной на подпружиненных болтах.

Регулировочные болты и подача заготовок

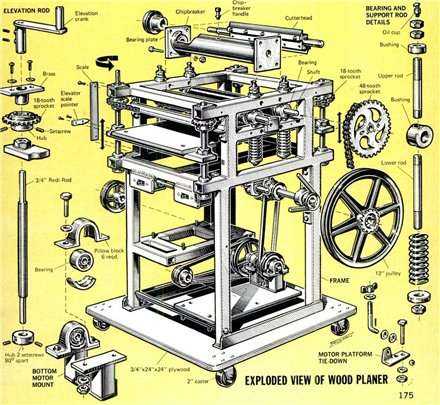

Чертежи самодельного станка

Согласно используемому чертежу, стол для установки рейсмусового станка необходимо устанавливать на регулировочные болты, что даст возможность при необходимости отрегулировать его. Чтобы максимально точно отрегулировать плоскость стола, а также предотвращать необходимость регулировки каждого болта по отдельности, к ним можно приварить велосипедные звездочки, соединив их цепью. Пружины можно взять от клапанов с двигателя любого грузовика.

В используемом чертеже ручная подача заготовок. Но всегда есть возможность усовершенствовать конструкцию, оснастив стол для станка системой автоматической подачи заготовок. В таком случае заготовка будет очень плавно подаваться в станок, что обеспечит точное снятие требуемого слоя древесины при строгании.

Кроме того, нелишним будет использование специальных вальцов, которые будут прижимать заготовку к рабочей поверхности в процессе ее обработки. Качественно сделать это вручную очень сложно, в то время, как вальцы справляются с такой задачей «на отлично».

На этом сборка рейсмусового станка закончена. Чтобы предотвратить образование коррозии и грибков, рекомендуется покрасить все металлические части такого самодельного оборудования. Не нужно красить только нижнюю рабочую часть инструмента, которая и будет осуществлять обработку материала.

Подготовка станка к работе

Независимо от того, какой рейсмус используется – самодельный или заводской, перед проведением любых работ его необходимо настроить для работы. От этого напрямую будет зависеть не только качество выполняемых работ, но еще и безопасность работника, который использует такое оборудование при обработке деревянных заготовок.

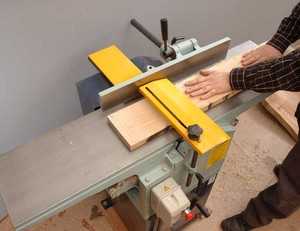

Самодельный рейсмусовый станок в работе

Кроме того, при подготовке к работе необходимо помнить, что в случае значительного заполнения стола при необходимости одновременной подачи нескольких деталей по всей ширине стола, в процессе строгания щита большой ширины или тому подобных работ давление в подающих вальцах необходимо отрегулировать так, чтобы оно было повышенным, поскольку в подобных случаях работы сопротивление резанию значительно увеличивается. Если же осуществляется обработка деталей небольшой ширины или стол заполнен не полностью, чтобы не допустить смятия древесины при ее обработке давление в вальцах следует уменьшить до нужного уровня.

Безопасная работа на станке

Перед каждым началом работы на станке необходимо тщательно проверять правильность положения ножей, а также уровень их заточки. Ножевой вал всегда должен быть огражден. На самодельном рейсмусовом станке нельзя обрабатывать детали, длина которых меньше, чем расстояние между валами.

Для предотвращения возможности получить ту или иную травму категорически запрещено ремонтировать, настраивать или чистить станок, а также чистить рабочий стол со станком при его работе.

Подавать заготовки дерева на рабочий стол и в сам станок необходимо торец в торец, при этом необходимо использовать всю ширину стола.

stanokgid.ru

видео, чертежи как сделать и что это такое (фото)

Изготовить рейсмус своими руками — далеко не самая сложная задача. Самодельное устройство может обладать аналогичными характеристиками с простыми заводскими рейсмусами, но при этом такой инструмент обойдется в разы дешевле, если вовсе не бесплатно. Все зависит от того, сколько необходимых для сборки устройства комплектующих придется купить или заказать у мастеров.

Содержание статьи

Особенности

Фото чертежа рейсмуса своими руками

Рейсмус представляет собой устройство, предназначенное для строгания заготовок, придания им завершенного внешнего вида;

Такое устройство позволяет менять толщину изделия, создавать идеально гладкую поверхность;
Рейсмус — незаменимый инструмент в сфере мебельного производства;
С помощью рейсмуса можно выполнять отделку помещений, создавать стройматериалы, декоративные элементы;
Заводской инструмент — удовольствие не из дешевых. В связи с этим большую популярность завоевал самодельный рейсмус;
Изготовить строгальный инструмент своими руками можно, опираясь на чертежи и понимая принцип работы агрегата.

Самодельное устройство — это бюджетный аналог заводскому станку. Если вам приходится часто иметь дело с деревянными заготовками, либо вы занимаетесь самостоятельно постройками, создаете для своего дома мебель, не обязательно покупать дорогой заводской рейсмус. Для подобных целей вполне сгодится самодельный инструмент.

Элементы станка

Фото устройства и принципа работы рейсмуса

Самодельный рейсмус, как и его заводской аналог, включает несколько основных компонентов, которые вам потребуется изготовить и собрать своими руками:

Стол;
Рама;
Ножевой вал;
Система подачи заготовок;
Регулировочные болты.

Чтобы в процессе работы у вас не возникало проблем и вопросов, мы рассмотрим особенности сборки каждого из представленных элементов станка отдельно.

Рама и стол

Дадим несколько рекомендаций относительно таких составляющих как стол и рама.

Перед началом сборки самого рейсмуса для работы по дереву, определите особенности его будущей конструкции. Желательно основываться на готовых чертежах или подробно разработанных своими руками эскизах.
Рабочий стол служит для размещения всей конструкции самодельного рейсмуса.
При этом стол должен быть устроен так, чтобы вы могли свободно перемещаться вокруг него. Это обусловлено подачей заготовок на рабочий стол.

Самодельный рейсмус обычно имеет компактные размеры, что позволяет разместить раму и рабочий стол внутри собственного гаража.
Делая или выбирая материал, дабы изготовить рабочий стол, отдавайте предпочтения идеально ровным поверхностям. В противном случае будут возникать повышенные вибрации во время работы установки.
Классическое решение для самодельного рейсмуса — это рабочий стол и рама, сваренные соответствующим аппаратом из квадратной трубы и металлических уголков. Рекомендуется выбирать уголки размером 50 на 50 мм, а трубу — около 40 миллиметров.
Чем массивнее вы сделаете рабочий стол, тем устойчивее к вибрациям окажется устройство. Потому есть смысл использовать тяжелые, прочные материалы, изготавливая стол и раму.

Для самостоятельной сборки рейсмуса вам могут пригодиться следующие инструменты:

Электрическая дрель;
Сварка;

Токарный инструмент;
Сверлильный станок;
Угловая шлифовальная машинка или просто болгарка.

Вал

Немаловажный компонент рейсмусового станка — это ножевой вал. Без него самодельный рейсмус выполнять свои прямые обязанности попросту не сможет;
Ножевой вал выступает главным элементом, с помощью которого выполняется обработка заготовок;
Пытаться сделать самостоятельно ножевой вал не рекомендуется, поскольку новичку добиться его идеальной сбалансированности почти невозможно;
Специалисты, имеющие опыт по сборке строгальных станков, советуют выбирать ножевой вал размером 300 мм с тремя ножами;
Ножевой вал имеет шкивы и соединяется с двигателем. В случае с рейсмусовым станком отдавайте предпочтение ступенчатым моделям;
На станке ножевой вал должен вращаться с определенной частотой оборотов. Для домашнего применения оптимальными пределами частоты вращения являются 4000-700 об/мин;
Подключать вал следует через асинхронный электрический двигатель. Его мощность может составлять 4-5 кВт. Этого вполне достаточно для работы в домашних условиях;
Принцип работы асинхронного 4-5 килловатного двигателя позволяет сделать такое подключение через однофазную стандартную электросеть. Ваш станок будет питаться от сети 220 Вольт. Это снизит затраты на электроэнергии, существенно упростит процесс ухода, профилактики и эксплуатации рейсмуса;
Для работы станка потребуются прижимные ролики. Их вы можете выточить своими руками, либо воспользоваться роликами от стиральных машин. Во втором случае советуем выбрать детали от советских стиральных машин;
Рама для роликов изготавливается в виде сварной конструкции с использованием подпружиненных болтов.

Система подачи и болты регулировки

Ручной деревообрабатывающий рейсмус несколько уступает по эффективности и производительности станку, потому ручной вариант следует применять в определенных случаях. Большинству мастеров подходит принцип станка, который они решаются сделать своими руками.

Самодельный рейсмус, согласно чертежам, устанавливается на рабочий стол с регулировочными болтами. Такой принцип устройства позволяет по мере необходимости регулировать положение конструкции.
Для обеспечения точной регулировка стола, позволяющей эффективно использовать ножевой вал, многие используют звездочки от велосипедов, соединяя их с цепью. Подобный принцип сборки позволит избавиться от необходимости регулировать каждый болт отдельно и с максимальной точностью менять положение стола.
Для сборки подобной конструкции потребуются пружины. Их позаимствуйте из клапанов движка грузовиков. Отыскать их на рынке автозапчастей или на свалках совершенно не проблематично.
В большинстве случаев рейсмусовый самодельный инструмент имеет ручную подачу. Со временем самодельный рейсмус можно усовершенствовать, добавив к рабочему столу автоматизированную систему подачи обрабатываемых изделий. Это позволит заготовке плавно перемещаться по станку, снимая равномерный слой древесины с поверхности.
Опытные мастера советуем воспользоваться специальными вальцами для прижима заготовок к рабочему столу во время обработки. Самостоятельно изготовить прижимы сложно, а вот готовые вальцы смогут прекрасно справиться с поставленной задачей.

Как видите, принцип сборки рейсмуса достаточно прост. Советуем подкрепить полученные знания видео уроками, где мастера подскажут вам секреты самостоятельного создания эффективных рейсмусов.

Перед началом работы

Прежде чем сделать первый прогон заготовки, обязательно убедитесь в работоспособности все элементов собранного своими руками станка. Без этого эксплуатировать инструмент категорически запрещается;
Проверьте, насколько качественно заточены ножи. С тупыми валами добиться хоть какого-то результата вы не сумеете. И убедитесь, что они правильно установлены;
Не забывайте о значимости постоянного ограждения вала;
Никогда не обрабатывайте на самодельном рейсмусе детали, длина которых меньше расстояния между двумя валами вашего инструмента;
Не чистите, не ремонтируйте и не пытайтесь внести в настройки рейсмусового станка в тот момент, когда инструмент работает.

В остальном только желаем удачи в сборке эффективного, надежного и производительного рейсмусового станка.

tvoistanok.ru

Самодельный рейсмусовый станок из строгального своими руками: чертежи

Содержание статьи:

Во время самостоятельного изготовления столярных изделий потребуется оборудование для обработки их поверхностей. Сделать жесткие линии определенной толщины можно с помощью рейсмусового станка. Он имеет относительно несложную конструкцию, благодаря этому его можно сделать своими руками.

Конструкция рейсмусового станка

Принцип работы рейсмусового станка

Этот тип деревообрабатывающего оборудования относится к классу строгальных. Спецификой конструкции является расположение режущего вала — он находится в верхней части. В отличие от фуговального происходит обработка не нижней, а верхней части поверхности заготовки.

Стандартная схема рейсмусового станка включает в себя монолитный опорный стол, в верхней части которого расположен режущий компонент оборудования. Для подачи заготовки в области обработки предусмотрены два направляющих вала, расположенные на одном уровне с режущей частью. Один из них находится перед зоной обработки, а второй — после.

Отличительные особенности конструкции:

монолитный столб без направляющих реек. Это позволяет делать профильное, объемное и плоскостное фрезерование изделий больших габаритов;
отсутствие отдельной прижимной части. Ее функции выполняет режущий блок;
возможность регулировки положения стола. Таким образом устанавливается толщина среза деревянного изделия.

Для комплексной обработки могут применяться станки с несколькими фрезами, расположенными между верхней и нижней частью относительно заготовки. Однако сделать подобный рейсмусовый станок своими руками будет проблематично. Чаще всего выбор останавливается на простой модели с одним валом.

Для уменьшения усилия подачи заготовки в зону обработки в конструкцию опорного стола можно включить ролики. Они должны выступать на 2-3 мм над его поверхностью. При этом учитывается изменение толщины снятия слоя дерева за один проход.

Работа на рейсмусовом станке

Работа на этом рейсмусовом станке, изготовленном своими руками должна быть максимально автоматизирована. Для этого в конструкции необходимо предусмотреть удобный блок подачи заготовок, а также оперативное изменение текущих параметров.

Чаще всего самодельные модели рассчитаны для работы одного человека. Для обработки больших заготовок необходимо предусмотреть максимальную площадь опорного стола. Также учитывается длина режущего вала. Эти характеристики рассчитываются до изготовления рейсмусового станка своими руками.

Этапы работы на деревообрабатывающем оборудовании.

Установка текущих параметров. Они заключаются в изменении расположения режущий фрезы относительно опорного стола. Таким образом регулируется степень обработки деревянных изделий.
Включение оборудования.
Подача первой заготовки в зону обработки. Если во время работы возникают сильные вибрации — необходимо увеличить высоту вала. В этом случае потребуется несколько этапов обработки изделия.
Подача второй заготовки осуществляется упором ее торцевой части в первую. Однако при этом необходим второй рабочий для излечения обработанного изделия.

Во время работы на станках, сделанных своими руками, необходимо соблюдать правила безопасности. Это относится к специальной рабочей одежде, а также средствам индивидуальной защиты — очкам и перчаткам.

При проектировании оборудования необходимо заранее предусмотреть расположение блока регулировки. Он должен находиться рядом с рабочим местом, чтобы можно было оперативно изменить параметры.

Возможные проблемы при изготовлении станка

Схема самодельного рейсмусового станка

Во время проектирования необходимо решить ряд задач, связанных с оптимизацией изготовления самодельного рейсмусового станка. В отличие от заводского оборудования самодельная конструкция имеет минимум сложных компонентов.

В первую очередь необходимо отказаться от блока автоматической подачи заготовок. В заводских моделях эту функцию выполняют ролики, расположенные в верхней части. Во время настройки оборудования происходит автоматическая синхронизация скорости их вращения. Реализовать подобную функцию в рейсмусовом станке, изготовленном своими руками, будет весьма проблематично.

Кроме этого необходимо продумать следующие нюансы конструкции:

регулировка положения опорного стола. Для этого понадобятся регулируемые опоры, соединенные между собой с помощью цепной передачи. С ее помощью можно осуществлять изменение высоты стола относительно режущего вала;
область обработки. Лучше всего применять вал от старого строгального. Он обладает требуемыми техническими параметрами;
устойчивая рама. Во время выполнения работы неизбежно будут появляться вибрации. Они не должны сказаться на расположении заготовки, а также на качестве обработки.

Для решения этих задач необходимо заранее составить правильную схему оборудования. Некоторые технические тонкости можно позаимствовать из чертежей заводских модели. Но в качестве основы лучше всего использовать уже действующие самодельные модели рейсмусовых станков, изготовленные своими руками.

Обязательно учитываются характеристики обрабатываемых деталей — их габаритные размеры, толщина и породы древесины.

Изготовление рейсмусового станка своими руками

Конструкция рамы станка

На первом этапе необходимо подобрать соответствующие комплектующие для самостоятельного изготовления деревообрабатывающего оборудования. В первую очередь это относится к блоку обработки и рамной части.

Для изготовления опорного стола рейсмусового станка своими руками рекомендуется использовать уголки и трубы квадратного сечения, толщина стенки которых будет не меньше 1,5 мм. В качестве основы для улучшения устойчивости чаще всего применяют швеллер. В его нижней части устанавливают регулировочные ножки.

Для крепления компонентов между собой можно применять комбинированный метод — с помощью сварки и соединения деталей на болтах. Это позволит повысить устойчивость и надежность оборудования, сделанного своими руками.

В качестве силового агрегата применяется асинхронный электродвигатель мощностью от 1,5 до 4 кВт. Это дает возможность отказаться от массивных шкивов. Передача вращающего момента режущему валу происходит с помощью ременного или цепного блока.

Этапы изготовления самодельного оборудования.

Составление чертежа, расчет характеристик основных компонентов.
Подготовка элементов — обрезание до нужных размеров, возможно изменение текущей конфигурации.
Изготовление блока обработки. В качестве основы лучше всего брать уже готовую от строгального оборудования. Дополнительно потребуется сделать стойки, которые будут крепить его к столу.
Опорный стол. Лучше всего его делать после окончательного производства блока обработки. От этого зависят габаритные размеры опорного стола. После сварки выполняется пробный монтаж компонентов.
Устройство для регулировки. Оно состоит из четырех опорных ножек, соединенных между собой цепной передачей. Регулировка осуществляется с помощью ручки. Дополнительно потребуется блок натяжения.

Последний этап работы является самым трудоемким, так как требует высокой точности изготовления. Лучше всего использовать уже готовую кинематическую схему.

Кинематическая схема регулировки стола

После окончательного изготовления рекомендуется грунтовка и покраска конструкции. Это защитит и от внешних воздействий влаги. Во время пробного запуска оборудования необходимо выставить минимальный режим обработки, постепенно увеличивая высоту снятия деревянного слоя до максимума.

С примером рейсмусового станка, сделанного своими руками, можно ознакомиться в видеоматериале:

stanokgid.ru

Рейсмус своими руками – как сделать простое устройство? + видео

Чтобы ваша работа по переносу чертежей и созданию ровных линий проходила намного быстрее, сделайте рейсмус своими руками. Этот инструмент станет вашим неотъемлемым помощником и позволит сэкономить немало личного времени, сил и средств.

Основные характеристики и использование рейсмуса

Многие строители и плотники используют рейсмус для создания заготовок, при разметке линий на деревянных плоскостях и поверхностях. Использование этого инструмента позволит сократить время многих работ в несколько раз, особенно если в вашем арсенале раньше были только карандаш и измерительная линейка. Именно тут кроется главное преимущество. Несмотря на то, что вы можете чертить линии на деревянных поверхностях с помощью карандаша и вдоль, и поперек волокон, наносимые им линии будут иметь разную толщину на разных этапах работ, поскольку его грифель «затуппяется».

Шпильки или лезвия рейсмуса оставляют тонкую линию на всем пути «следования» устройства, исключая любые возможные колебания. Однако здесь есть и недостаток. Например, если вы используете не грифель, а шпильки в качестве инструмента для нанесения линий, на обрабатываемом материале будут оставаться пусть и еле видные, однако не удаляемые следы. Впрочем их достаточно легко скрыть под другими частями и деталями заготовок. Рейсмус может использоваться при:

Разметке середины доски для фугования и роспуска;
Разметке разнообразных соединений.

Чтобы узнать, как сделать деревообрабатывающий настольный станок (рейсмус), даже самой простой конструкции, прежде всего, ознакомьтесь с конструкцией инструмента. Устройство состоит из четырех элементов: штанги, фиксаторов, колодки и шпилек. С помощью колодки, которая передвигается вдоль штанги, будет измеряться расстояние от нее до шпилек, а фиксация осуществляется благодаря винтовому зажиму. Штанга, чаще всего, имеет измерительную шкалу, благодаря которой можно легко настроить инструмент на необходимый размер, не прибегая ни к каким дополнительным маневрам с настройкой.

Делаем простой рейсмус по дереву своими руками

Многим кажется, что делать рейсмус самостоятельно – не столь выгодно, поскольку придется потратить средства на закупку деталей, материалов, тратить время на создание устройства. Однако все не так очевидно, поскольку инструменты эконом-класса значительно хуже по качеству и не столь надежны, как устройства, которые сделаны в «домашних условиях».

Тем более что рейсмус можно использовать во многих строительных областях: при работе с деревянными изделиями, металлом, для переноски чертежей на будущие заготовки, в разнообразных плотницких работах.

Для этого нам понадобится латунный припой, метчики по 4 мм, разнообразные винты, металлическая заготовка Т-образной формы. Из инструментов пригодится паяльник, электрическая дрель для ускорения работы и плашки. Мы прилагаем и чертеж рейсмуса для наглядности

Как сделать простой рейсмус по дереву своими руками — пошаговая схема

Шаг 1: Создание основы рейсмуса

В центре Т-образной детали из металла размером 3,5*7 см с помощью дрели аккуратно просверливаем отверстие с диаметром в 0,8 см, после чего припаиваем в него трубку, внешний диаметр которой должен составлять 1,6 см, а внутренний, соответственно, 0,8 см. Таким образом, мы создадим сквозной канал, для скольжения стержня.

Шаг 2: Зажим для шпильки или карандаша

К одному кольцу трубки прикрепляем кольцевой зажим, который будет служить креплением для карандаша – для нанесения разметки. На другом конце делаем отверстие диаметром 0,6 см с резьбой для установки «винта-барашка». Его основная задача – фиксация стержня в требуемом положении. На конце стержня, где крепится зажим, устанавливаем спаянное кольцо, которое оснащаем прижимным винтом.

Шаг 3: Работа над сменным стержнем и основанием

Следующий наш шаг – создание сменного стержня, в котором мы создаем несколько отверстий. Одно из них будет сквозным – в нем сверлится дыра диаметром 0,3 см, второе отверстие предназначается для установки блокировочных винтов на 0,6 см (резьба М4). В двух местах сверлим Т-образную деталь с резьбой М4. Сюда мы будем устанавливать рифленый винт, что позволит эксплуатировать инструмент и как циркуль.

Шаг 4: Оформление рейсмуса

После того, как вы собрали рейсмус, его нужно покрасить краской для металла, которая исключает появление грибка и коррозии. Не нужно окрашивать лишь рабочую (нижнюю) часть, с помощью которой непосредственно и будет осуществляться работа.

Шаг 5: Усовершенствование устройства

Чтобы ваш самодельный инструмент более точно и быстро выполнял работу, необходимо немного его усовершенствовать. Для этого наносим на стержень миллиметровую шкалу, используя напильник. Теперь даже самые сложные чертежи будут вам под силу.

Если вы решили использовать рейсмус, нужно помнить два основных правила:

Работая с деревом, нужно обязательно наклонять грифель карандаша чуть в сторону;
Проводя работу на металлических поверхностях, помните, что основание инструмента должно плавно скользить по ребру листа.

Подготовка к работе – настраиваем и используем инструмент

Не имеет значения, покупной у вас инструмент, либо вы сделали рейсмус своими руками, необходимо знать, как верно подготовить устройство для проведения работ. От этого будет зависеть и эффективность самого инструмента, и ваша безопасность при работе с рейсмусом. Несмотря на то, что внешняя и практичная разница между дорогими и дешевыми моделями существенна, их работа осуществляется по единому принципу. Брусок со шпилькой, карандашом или несколькими ножами для разметки пазов скользит внутри колодки. Она, в свою очередь, оснащена специальным механизмом для удержания бруска или металла в требуемом положении.

Чтобы линии получить узкие и одновременно с этим однородные, шпильки или ножи для рейсмуса должны быть очень острыми. Большая часть заводских моделей обычно оснащена конической формы деталями, которые оставляют неровный след при разметке поперек деревянных волокон. Именно потому следует осуществлять работу не поперек, а вдоль волокон. Чтобы достичь лучших результатов, необходимо остро и одинаково натачивать шпильки перед каждым этапом разметки.

Работа с рейсмусом достаточно проста. Для этого устанавливаем шпильку на требуемом от колодки расстоянии, за счет стальной линейки или заготовок задается размер, следом фиксируем брусок. Если вы используете рейсмус двухсторонний, длину между шпильками регулируем сверлом. Колодка тесно прижимается к заготовкам, после чего слегка наклоняем инструмент в противоположную от себя сторону, открывая таким образом режущую часть шпильки, после чего тянем устройство к себе.

Правила эксплуатации: не подвергай себя опасности

Если вы решили соорудить самодельный рейсмус из электрорубанка или иных устройств, обязательно позаботьтесь о том, чтобы обезопасить себя во время проведения операций. Приведенные ниже несколько правил помогут вам не только сделать свою работу более эффективной, но и исключить возможные травмы, что нередко бывает при неправильной эксплуатации инструмента.

При работе используйте защитные средства для глаз;
При работе с грубым материалом применяйте перчатки;
Перед тем, как приступить к работе, необходимо проверить, все ли детали установлены правильно, и зафиксировать их;
С ножами и шпильками рейсмуса обращайтесь очень осторожно, перед работой проверьте их на наличие трещин;
Проверьте заготовки: они должны быть чистыми, без гвоздей и мусора, который может повредить рабочую часть устройства.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

назначение конструкции, сооружение своими руками и наладка рейсмуса

Рейсмусовые станки часто используют во время выполнения строительных работ. По сути, такое оборудование представляет собой усовершенствованный вариант карандаша и линейки. При желании рейсмус можно сделать своими руками из обычного электрорубанка. Для этого достаточно иметь базовые навыки и немного терпения.

Назначение рейсмуса

Рейсмусовый станок представляет собой инструмент, позволяющий выполнять точные линии практически на любых поверхностях. При этом удастся избежать большинства ошибок, которые наблюдаются при применении линейки и карандаша. Даже если сделать рейсмусовый станок своими руками из подручных материалов, получится избежать неровных или обрывистых линий. Точность инструмента составит 100%, ведь здесь предусмотрено очень острое лезвие.

Рейсмус действительно актуален во время масштабного строительства, ведь он позволяет обрабатывать своими руками огромное количество досок разной ширины. Стоит отметить, что у современных станков смена ножа осуществляется более просто, а значит, удастся снимать стружку определенных размеров. Этому способствует и наличие контроля глубины нарезки.

Важно учитывать тот факт, что древесину нужно предварительно обработать на фуговальном станке. Если же планируется работа с полимерами, утеплителями и пластиком, то подойдут только те рейсмусы, у которых подающие вальцы покрыты слоем резины.

Подобное оборудование незаменимо в плотницком деле и мебельной промышленности. Однако стоит помнить, что при условии сооружения рейсмусового станка своими руками вряд ли удастся обработать тонкие заготовки, ведь качество поверхности может ухудшиться из-за возникающей вибрации.

Подготовка к изготовлению станка

Перед сооружением станка из электрорубанка стоит определиться с размерами деталей, которые впоследствии будут подвергаться обработке. Это поможет выбрать необходимую ширину корпуса устройства, габариты всех направляющих, а также длину шпильки.

При разработке чертежа следует убедиться в наличии всех основных составляющих:

фиксаторы;
штанга;
лезвие, то есть шпилька;
колодки.

Особое внимание стоит уделить расположению шпильки, поскольку именно она отвечает за движения электрорубанка. Соответственно, устанавливать этот элемент в центральной части корпуса не стоит. Чтобы обеспечить прочную фиксацию и удобство применения станка, важно поставить шпильку между двумя ручками. Помимо этого, стоит убедиться в подвижности данной детали. Достаточно расположить подшипник качения вверху, а ближе к середине приварить гайку. Подобная фиксация позволит точно отрегулировать высоту шпильки.

Чтобы изготовить конструкцию из электрорубанка своими руками, стоит подготовить деревянные бруски, выполняющие функцию направляющих, и листы фанеры. Особое внимание важно уделить проектированию нижней плоскости. Добиться ровных линий можно лишь при условии, что обрабатываемое изделие передвигается параллельно острым лезвиям.

Создание устройства своими руками

Изготовление конструкции из электрорубанка выполняется в строгой последовательности с учетом заранее подготовленного чертежа:

Сначала электрорубанок фиксируют на бруске, а затем зажимают при помощи струбцин и оставляют зазор, размеры которого должны соответствовать толщине заготовки.
Для надежного крепления стоит взять 4 струбцины. 2 элемента держат основание, а еще 2 – сам электрорубанок.
Между основным элементом и нижней поверхностью устанавливают небольшой промежуток, поворачивая шпильку.
После выставления нужной высоты агрегат подключают к сети и начинают обработку деревянных изделий.

Если выполнить все действия правильно, то рейсмус позволит получить в итоге идеально ровную поверхность. При этом важно очень аккуратно давить на заготовку, иначе устройство может выйти из строя.

Наладка готового станка

Перед началом обработки заготовок следует наладить рейсмус своими руками, ведь при наличии даже незначительно неточности возможны дефекты обработки и даже снижение производительности оборудования. Чтобы избежать этого, следует всегда заниматься наладкой и избегать распространенных ошибок:

Если на рабочем столе будет перекос, то поверхность после обработки не будет гладкой.
В случае когда валик расположен слишком низком, возможно образование поперечных вмятин.
Особое внимание следует уделить размещению нижних валиков. Если они будут находиться чуть выше, возникнет вибрация, в результате которой строгание получится недостаточно гладким.
Важно убедиться в том, что задняя колодка не оказывает давления на обрабатываемую заготовку. В противном случае сила подачи снизится, а ножи продолжат работать. Соответственно, на обрабатываемой поверхности останется небольшой желобок. Стоит отметить, что подобный дефект появляется даже при короткой остановке агрегата.
Если в процессе обработки стружка будет сыпаться на задний валик, появятся вмятины. Также возможна задержка детали. К таким дефектам чаще всего приводит неправильная установка накидного козырька.

Рейсмус по праву считается одним из наиболее распространенных инструментов, которые задействуются в деревообрабатывающей сфере. Выполнить такой станок можно самостоятельно из обычного электрорубанка. Несмотря на простоту конструкции, агрегат поможет сделать обработку деталей очень точной и удобной.
