Виды угловых соединений бруса – сращивание по длине, угловое соединение, стыковка

Угловой шип

При такой технологии шип имеет форму треугольника. Этот метод совсем не распространен, потому что не имеет преимуществ перед вышеописанными. Но этот узел менее прочный, чем при стыковке в половину ласточкиного хвоста.

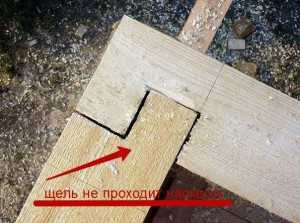

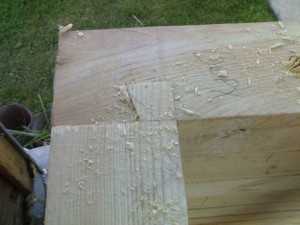

Как видно, на рисунке узел достаточно герметичен и не имеет сквозных щелей. Поэтому имеет право на существование. Технология изготовления ничем не отличается от описанных ранее способов. Строителю стоит лишь повернуть шину бензопилы при распиле в ту или иную сторону, и он получит один из этих видов соединения бруса.

Описанные выше способы имеют одинаковые показатели теплосбережения. Углы дома и бани не продуваются и не промерзают. Но по показателям прочности доминирует соединение в половину ласточкиного хвоста. Чтобы полностью убедиться, в том, что теплый угол гораздо лучше других способов. Рассмотрим соединение в лапу.

Соединение в лапу

Другое название «в полдерева». Этот способ годится только для первого винца и верхней обвязки, но не подходит при возведении стен, потому что имеет сквозную щель.

Преимущества

1. Теплый угол пригоден для строительства бани и брусового дома благодаря замкнутому способу соединения.

2. Дом не промерзает и не продувается.

3. В бани и брусовом доме будет тепло и комфортно благодаря, тому что нет сквозняков.

4. Строительство бани и дома из бруса производится быстрыми темпами благодаря простому способу запиливания.

5. Нет лишнего расхода материалов.

Недостатки

При усадке бани или брусового дома может появиться трещина на брусе с пазом, если неправильно изготовить шип.

Нанимая, строительную организацию для строительства следует согласовать с бригадиром или другим руководящим лицом способ изготовления углов. Убедившись, что рабочая бригада будет применять при строительстве бани или дома теплый угол им можно доверять.

brusgid.ru

Соединения бруса или бревен в углах и между собой

Содержание статьи

Соединение бруса и бревен в одну целую конструкцию является ключевым этапом строительства зданий и сооружений. Для осуществления данной процедуры используются различные методы и способы, которые подбираются индивидуально для каждого вида строения. Правильная укладка бруса влияет на общий срок эксплуатации и надежность сооружения, поэтому выполняя сборку венцов деревянных зданий специалисты пользуются определенными методами и правилами.

Зачем нужна правильная стыковка бруса и бревен?

Правильная стыковка материалов бруса и бревен во время постройки деревянного здания необходима для обеспечения общей надежности сооружения. Применение специальных правил соединений позволяет улучшить несущую способность дома по углам, а также увеличить общую жесткость конструкции. Для каждого типа пиломатериала способ соединения элементов подбирается индивидуально. Также правильная стыковка может понадобиться в тех случаях, когда стандартныхразмеров материалов недостаточно для возведения конкретной конструкции. Чтобы нарастить бревна или брус по длине необходимо осуществить правильную их укладку, которая будет обеспечивать хорошую жесткость и надежность соединения.

Способы соединения бревен

Бревно представляет собой круглый пиломатериал из которого возможна дальнейшая постройка сруба. Бревна обладают большим сроком службы, поэтому применяются для сооружения различных типов зданий. Технология постройки из данных материалов является самой старой и практичной. Соединение элементов может происходить по двум основным методам: с вылетом и без вылета. При использовании 1-го метода часть уложенного бревна будет выступать на крайнюю плоскость стены, что придает зданию общий уникальный эстетичный вид и определенный стиль. В случае применения второй технологии пиломатериалы укладываются таким образом, чтобы в конце получились идеально ровные углы. Преимущество укладки с вылетом в том, что такая конструкция обладает большей устойчивостью и защищенностью от воздействия внешних факторов.

Основные способы укладки цельных бревен:

• В чашу или обло.
• В охряп.
• В сибирскую чашу или в охлоп.
• В лапу.

Данные методы являются наиболее надежными и популярными, поэтому активно применяются для укладки бревен с выступом наружу. Однако, такой вариант установки требует гораздо больших затрат пиломатериалов.

Способ соединения бревен №1: «В чашу или обло»

Данный метод соединения пиломатериалов является самым старым, проверенным временем и надежным вариантом для постройки жилых и технических зданий.

Технология имеет три основных подвида:

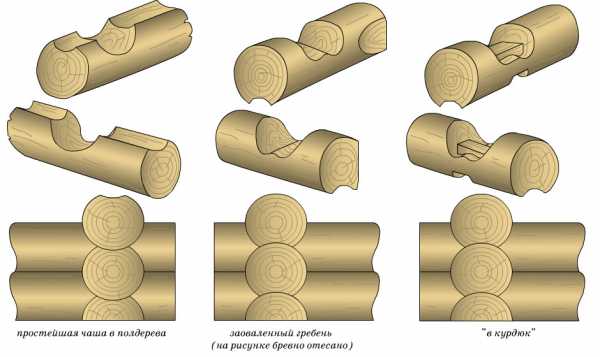

1. В полдерева – наиболее простой способ соединить угол. Помимо основной вырезанной чаши требуется выстругать дополнительный паз продольного типа под установку последующих бревен. Для уплотнения крепления между бревнами укладывается любой материал для конопатки готового сруба.

2. Заоваленный гребень – вариант похож на укладку «в полдерева», однако отличается местом выреза под основной продольный паз. При таком способе монтажа крепежные вырезы делаются снизу, что обеспечивает максимальную герметичность шва.

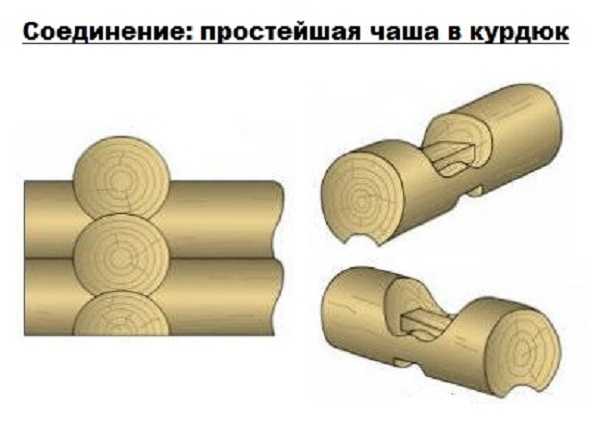

3. В курдюк – является модернизацией «овального гребня». Данный вариант соединения предусматривает вырезание дополнительных выступов внутри выреза, которые будут обеспечивать наилучшую стыковку бревен на углах.

Методика укладки достаточно проста и не требует использования дополнительных материалов. В верхней части бревен вырезается специальный круглый паз, который по форме напоминает чашу (ранее вырез назывался «обло»). Каждое последующее бревно закрепляется в готовом пазе. Таким образом может сооружаться сразу несколько стен одновременно.

Готовые здания построенные с использованием данного способа укладки бревен:

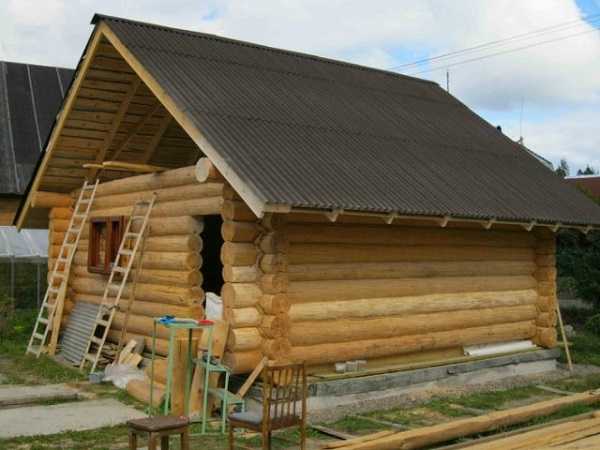

Главным преимуществом укладки «в чашу», является то, что для постройки здания могут применяться бревна любого качества и сорта. Данный метод применяется как для быстрого возведения жилых зданий, так и для сооружения технических помещений. Каждый вариант является универсальным и популярным в использовании.

Способ соединения бревен №2: «В охряп»

Способ стыковки бревен «в охряп» является достаточно надежным, при условии соблюдения общей технологии укладки сруба. Главным плюсом данного варианта является высокая устойчивость угловых соединений. За счет пазов, которые вырезаются на бревнах здание обладает хорошей устойчивостью и герметичностью швов. Во время вырезания нижние пазы оборудуются небольшими выемками и зубцами.

Соединение бревен способом «в охряп», считается средним вариантом между основным соединением пиломатериалов с выступом наружу и без выступа. При постройке зданий с использованием такого варианта укладки практически не требуетсядополнительная обработка промежуточных швов.

Способ соединения бревен №3: «В охлоп или сибирскую чашу»

Соединение типом «в охлоп» или «сибирская чаша» представляет собой универсальную технологию, которая очень похожа на способ устройства «в полдерева». Данный вариант не требует особых знаний и навыков и является достаточно простым в обустройстве. Перед укладкой каждое бревно проходит обработку, в частности в нижней части вырезаются специальные чаши. В изготовленных чашах специалисты выстругивают дополнительный глубокий продольный паз.

С помощью данного паза будет осуществляться крепление верхнего бревна. Главной особенностью и отличием укладки пиломатериалов «в охлоп» является то, что место вырезки чаши может меняться в венце, в зависимости от потребностей конструкции. Чаще всего чашу вырезают в нижней части бревна.

Готовая конструкция отличается высокой герметичностью швов, а также прочностью и несущей способностью углов.

Способ соединения бревен №4: «В лапу»

Данный вариант соединения не предусматривает излишние выступы бревен за общую плоскость стены. Угол построенный таким образом будет иметь строгие очертания и геометрическую форму. Технология установки в целом похожа с методом монтажа бревен «в охряп», однако имеет некоторые конструктивные отличия.

Существует два подвида соединения круглых бревен без выступов:

1. Лапа с присеком.
2. Ласточкин хвост.

Угловой тип монтажа круглых бревен является самым сложным и представляет собой довольно непростую систему пазов и каналов, которые обеспечивают максимально надежную фиксацию всех венцов основы между собой.

Каждое бревно перед процедурой установки подвергается подрезке в определенных плоскостях, в частности поверхность подрезается в местах соединений и по торцам. С помощью специального инструмента на торцах бревна формируются пазы для крепления. За счет данных пазов осуществляется надежное соединение крупных бревен между собой.

В свою очередь вариант крепления «ласточкин хвост» является достаточно простым по технологии изготовления, однако требует определенных навыков установки. Каждое бревно монтируется с учетом наклонов шипов, которые должны обеспечивать расклинивание соединений. За счет такого варианта монтажа повышается общая устойчивость здания.

Способы соединения бруса

Брус — это пиломатериал из натуральной древесины квадратной или прямоугольной формы с диагональным сечением не менее 100 миллиметров. Менее 100мм. — это брусок<.

За счет обработанных торцов и боковых сторон считается наиболее универсальным и широко применяемым материалом в строительстве. Из бруса можно построить фактически любое здание, при этом технология установки является довольно простой и надежной. Главным преимуществом данного пиломатериала в сфере строительства считается его легкость монтажа и механической обработки.

Всего существует 4 основных способа соединения:

1. Соединение с остатками.
2. Соединение без остатка.
3. Т-образное.
4. Продольное.

Как и у бревен, брус может закрепляться с выступами и без выступов. При этом в зависимости от конкретной конструкции здания подбирается лишь одна технология соединения материалов.

Способ соединения бруса №1: «С остатком»

Технология соединения деревянного бруса «с остатком» может применяться только для вариантов установки «в обло».

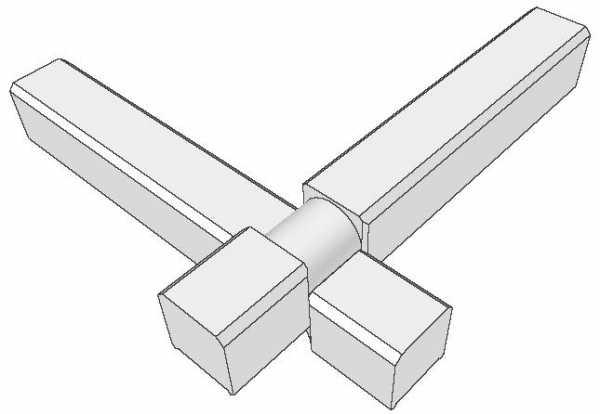

«В обло»  — брусья устанавливаются с остатком материала за пределами общей плоскости стенки.

Всего существует три основных системы монтажа бруса «в обло»:

1. Односторонний тип соединений.
2. Двухсторонний.
3. Четырехсторонний.

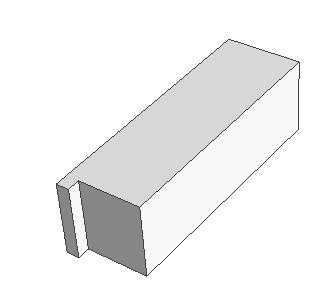

Одностороннее считается самым простым и легким в установке. Для этого сверху бруса с помощью специального инструмента вырезается поперечный паз, общая ширина которого равняется по ширине пиломатериала. Установка и крепление каждого последующего ряда осуществляется благодаря данным пазам.

Двухстороннее является более практичным соединением. При обустройстве бруса с помощью данной технологии пазы вырезаются с двух сторон. Глубина и номинальная ширина паза подбирается в зависимости от высоты и ширины самого материала, однако минимальное значение не должно быть менее 1:4 высоты бруса. Два паза обеспечивают большую надежность всей конструкции.

Четырехстороннее это наиболее сложный, но эффективный способ соединить брус. В данном случае специальные пазы выпиливаются со всех 4-х сторон бруса. Выпиливание занимает достаточно продолжительное время, однако благодаря такой обработке возможно обеспечить максимальную плотность прилегания пиломатериала друг к другу. За счет большой плотности сооружения углов здание является наиболее прочным и конструктивно устойчивым к различным воздействиям.

Способ установки бруса №2: «Без остатка»

Соединение деревянного бруса методом «без остатка» применяется в общем строительстве достаточно редко так, как надежность данного способа несколько ниже, чем стыковка «в обло». Технология успешно используется при сооружении малоэтажных жилых и технических зданий.

Существует три основных подвида монтажа бруса «без остатка»:

1. Встык.
2. На шпонки.
3. На коренные шипы.

Каждый из способов используется индивидуально, однако наиболее надежным из трех видов является метод соединения «встык».

Монтаж бруса «встык»

Установка брусьев «встык» является надежной и успешно применяется при строительстве жилых гражданских, малоэтажных зданий и прочих технических сооружений.

Надежность обусловлена тем, что пиломатериалы укладываются торцами и надежно сбиваются специальными металлическими скобами, спицами или крупными гвоздями. Общая несущая способность такой конструкции будет зависеть от ровности торцов, поэтому при использовании данного способа необходимо обрезать торцы строго под углом. Как правило, вне зависимости от ровности бруса такой вариант установки обязательно потребует дополнительную обработку соединительных швов для увеличения герметичности стен.

Монтаж бруса «на шпонки»

Соединение бруса на специальные шпонки является предпочтительным вариантом при строительстве небольших технических и жилых зданий. При использовании данного способа на брусьях вырезаются специальные прорези и отверстия, в которые в дальнейшем вставляется шпонка определенного размера. Брусья укладываются торец к торцу и соединяются шпонками. Размер прорези должен быть с учетом углубления вглубь пиломатериала на 8-15 сантиметров, в зависимости от размера бруса. Шпонка изготавливается из твердой древесины, чаще всего из дуба или клена.

Стоит отметить, что соединение с помощью деревянных шпонок может выполняться не только горизонтально, но и по вертикали и под определенным углом. При обустройстве стен рекомендуется комбинировать все возможные варианты.

Монтаж бруса «на коренные шипы»

Установка деревянного бруса «на коренные шипы» является популярным способом соединения углов и стен, который применяется в сфере промышленного и гражданского строительства. Данный вариант широко используется за счет высокой устойчивости соединений. Для установки выбирается брус определенного сечения с отсутствием деформаций по плоскостям. На торцах бруса вырезаются специальные шипы, которые предназначены для соединения двух пиломатериалов.

Во время нарезки шипов следует учитывать то, что обрабатываемая поверхность должна быть максимально ровной относительно другому торцу бруса, с которым планируется соединение. Стыковка осуществляется торцами друг к другу, а между шипами прокладывается уплотнительный материал. В качестве уплотнительного материала можно использовать мешковину, джут или любой другой подходящий материал.

Способ соединения бруса №3: «Т-образное»

«Т-образное» — соединение часто применяется в тех случаях, когда требуется сооружение внутренних или наружных перегородок. Изготовление Т-образного торца занимает меньше времени, чем вырезание специальных пазов в бревнах.

Всего существует 4 вида Т-образных соединений:

1. С замочными пазами.

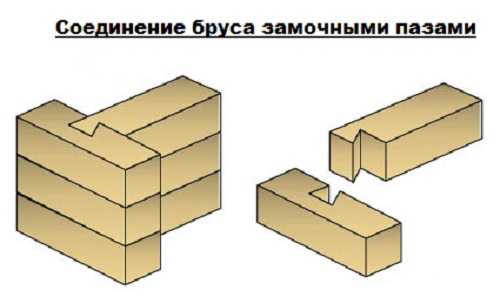

   Соединение бруса замочными пазами

2. С симметричным шипом в виде трапеции внутри бруса.

   Соединение бруса симметричным шипом в виде трапеции

3. С прямоугольным вставным шипом. Соединение бруса прямоугольным втавным шипом
4. С направленными пазами на коренных шипах.

   Соединение бруса коренными шипами с направленными пазами

Каждый из способов подбирается индивидуально с учетом всех особенностей конструкции и типа здания. Вставные шипы должны изготавливаться из породы древесины на порядок жестче, чем древесина из которой изготовлен брус.

Способ монтажа бруса №4: «Продольное соединение»

В отличии от углового соединения, продольное используется чаще всего при сооружении габаритных стен, когда стандартной длины материала недостаточно и требуется «дорастить» до проектного размера. Наиболее надежным и эффективным способом увеличить длину бруса считается его последовательное соединение с помощью пазов.

Всего существует 4 вида продольного соединения:

1. В полдерева – применяется для соединения бруса при строительстве нежилых зданий технического назначения. Брусья крепятся с вырезкой пазов, которые в дальнейшем скрепляются с помощью стальных гвоздей под углом 45 градусов.
2. С коренным шипом – считается наиболее надежным способом закрепить два материала по горизонтали. Для этого один торец бруса подвергается вырезанию специального паза, а на втором формируется специальный шип. Две готовых части соединяются образуя цельный брус.
3. С продольным шипом на шпонке – обеспечивает надежное соединение бруса по всей его длине. Технология полностью аналогична угловой установке пиломатериала. Два торца подвергаются вырезанию паза под специальный шип.
4. С косым замком – наиболее надежное и сложное соединение, которое требует обработки двух частей бруса. На одной части бруса нарезаются специальные шипы и зацепы, а на второй пазы для их крепления. Таким образом соединенные детали образуют крепкий замок.

При изготовлении шпонок, которые используются для соединений необходимо использовать твердые породы древесины (чаще всего дуб, клен или ясень). Дополнительно для надежности креплений применяются уплотнительные материалы. Соблюдение всех технологий является гарантией долгой безаварийной эксплуатации здания.

Видеоматериалы

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Понравилась статья?

Поделиться с друзьями:

Подпишитесь на новые

volgaproekt.ru

Виды и способы соединения клееного бруса

Другие статьи по теме:

Содержание

1.Способы соединения стен​

2.Продольное соединение

3.Способы углового соединения брус

   3.1. Соединение углов бруса с остатком «в чашу»

   3.2. Соединения бруса без остатка «в лапу»

4.Способ соединения бруса «Т-образное»

1. Способы соединения стен

При строительстве сруба из бруса важным этапом является соединение двух звеньев между собой.

Соединение требуется в следующих случаях:

• Рубка угла;
• Наращивание по длине в случае, если стандартные размеры недостаточны.

Формируя деревянную стену, нужно точно знать, как собрать клееный брус в местах соединения и примыкания.

Есть стыковки вертикальные и горизонтальные. Сращивание бруса не сильно отличается от  сращивания бревна, но имеет свои тонкости.

Классификация типов угловых соединений при рубке срубов из бруса такая же, как для срубов из бревна. Сруб из бруса может быть с остатком («в чашу») и без остатка («в лапу»), замки имеют те же названия: «в охряп», « в курдюк», «в полдерева».

Единственное название, которое не может быть использовано – «в обло»: брус имеет прямоугольную форму и сделать в нем округлую (облую) врубку не представляется возможным.

Существуют способы угловых врубок, присущие только этому виду строительного материала – «на шипах» (коренных или вставных).

Всего существует 4 основных способа соединения:

1. Продольное.
2. Соединение с остатками;
3. Соединение без остатка;
   1. Т-образное;



                                                                                                                                                                                                                                                                                                                                                                                                            Соединение с остатком                                                                      Соединение без остатка

2. Продольное соединение

Такие варианты характерны, если стена дома имеет нестандартную длину
Максимальная длина клееного бруса может достигать 18 метров. Но всё равно, возможна ситуация, при которой отдельные брусья нужно будет соединить между собой по длине.

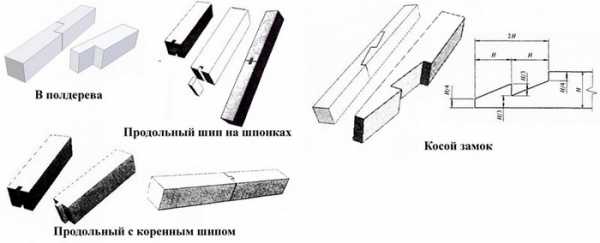

Существует несколько типов состыковок  по длине:

• соединение в полдерева. срезается у обеих частей бруса половина толщины под прямым углом. дополнительно можно укреплять соединение шурупами.
• соединение со шпонкой. само соединение можно делать в полдерева, но предварительно изготавливаются шпонки, и просверливаются отверстия чуть меньшего диаметра. глубину врезки шпонок в брусья следует принимать не менее 2 см и не более 1/5 высоты.
• соединение с коренным шипом. достаточно трудоёмкое соединение, которое требует большой точности и серьезных навыков в столярном деле.
• соединение на косой замок. наиболее подходящее соединение, когда речь идет о нагрузке по типу изгиба. при этом такое соединение достаточно просто изготовить.
• соединение на накладной замок. довольно сложное по исполнению соединение, которое требует перепада в плоскости соединения, чтобы получился замок. при этом выполняется выпиливание замка в обеих частях древесины

Для получения деталей больших габаритов необходимо воспользоваться одним из следующих методов соединения:

• продольное соединение с использованием шпонки и шипа;
• косой замок;
• продольное соединение бруса между собой коренной шип;
• соединение встык;
• соединение в полдерева.

                                                                      Тип продольного соединения «в полдерева»

                             Общий вид соединения.                                                                                   Элементы соединения.

Данный тип соединения деревянных элементов при возведении построек из бруса предполагает выпиливание угла в брусе до середины его поперечного сечения.

В одной детали должен получиться выпи углом вниз, а во второй, соответственно, углом вверх.

После подготовительных процедур следует уложить деревянные элементы друг на друга. Самым главным недостатком данного типа соединения является то, что в местах сращивания деревянный брус значительно теряет в толщине, а значит, падают его эксплуатационные показатели.

Этод метод является самым простым. После сращивания бруса, следует дополнительно скрепить его деревянными нагелями.

Тип продольного соединения «на косой замок»

Общий вид соединения.                                                                                    Элементы соединения.


Данный метод сращивания специалисты называют самым сложным, однако данная конструкция очень надежна.

С торцов деревянной детали необходимо выпилить косые элементы. При этом должен быть соблюден определенный угол, повторены необходимые изгибы, а габариты должны полностью соответствовать.

В итоге должен получиться некоторого рода шип и паз, которые в конечном итоге и образуют косой замок. После этого два бруса необходимо соединить, приложив обработанные места друг другу.

Для достижения максимальной надежности и прочности соединения используют специальные деревянные нагели.

Соединения встык производится:

• коренным шипом;
• шпонками.

Тип продольного соединения с коренным шипом

             Общий вид соединения.                                                                                            Элементы соединения.

Узел состоит из выпиленных шипа на одном торце бруса, и паза на другом. Соединить коренной шип просто. При монтаже в пропил укладывается утеплитель из джута или войлока. Выпиливая элементы нужно быть точным, так как соединение коренной шип должно быть плотным, герметичным. Только так можно избежать большие потери тепла.

Тип продольного соединения на шпонках

Общий вид соединения.                                                                                            Элементы соединения.


Принцип соединения бруса:

в двух элементах нужно сделать абсолютно одинаковые пазы. После этого обработанные детали укладывают рядом друг с другом так, чтобы пазы соприкасались и вбивают в этот паз шпонку.

Шпонка представляет собой вставной элемент, своего рода клин, который изготавливается из твердых пород дерева. Для деревянного бруса следует использовать деталь из осины. После попадания в подготовленные пазы этот элемент надежно скрепляет два бруса друг с другом.

Шпонки могут отличаться собой геометрической формой и быть:

• прямыми;
• прямоугольными;
• с зазубринами;
• призматическими;
• в форме «ласточкин хвост».

​

В полдерева – применяется для соединения бруса при строительстве нежилых зданий технического назначения. Брусья крепятся с вырезкой пазов, которые в дальнейшем скрепляются с помощью стальных гвоздей под углом 45 градусов;
С коренным шипом – считается наиболее надежным способом закрепить два материала по горизонтали. Для этого один торец бруса подвергается вырезанию специального паза, а на втором формируется специальный шип. Две готовых части соединяются образуя цельный брус;
С продольным шипом на шпонке – обеспечивает надежное соединение бруса по всей его длине. Технология полностью аналогична угловой установке пиломатериала. Два торца подвергаются вырезанию паза под специальный шип;
С косым замком – наиболее надежное и сложное соединение, которое требует обработки двух частей бруса. На одной части бруса нарезаются специальные шипы и зацепы, а на второй пазы для их крепления. Таким образом соединенные детали образуют крепкий замок.

3. Способы углового соединения бруса

В зависимости от проектного решения наружных стен из бруса угловые соединения делают двух типов:

• Вариант «с остатком» предполагает выпуски брусьев наружу
• Вариант «без остатка» подразумевает углы без выноса стен за пределы периметра дома.

            С остатком  «в чашу»                                                                              Без остатка  «в лапу»



«В чашу», согласно которой углы вырубаются с остатком.  Это самый распространенный способ, имеющий массу вариаций отечественного и зарубежного происхождения. Минус узловых чаш в ощутимом расходе вовсе не дешевого материала, плюс в отличной теплоизоляции угла. Выглядят рубленные в чашу строения весьма эффектно.

«В лапу» или по-простому «без остатка». Согласно нему контур строения выстраивается четко по плану. При равнозначном с предыдущей технологией расходе материала внутренние габариты строения получаются больше. Рубленные в лапу углы требуют обязательной облицовки, иначе они будут продуваться и мокнуть.

 «Без остатка» крепеж отличается ровными краями встык, «с остатком» — брусовые концы на определенном расстоянии выходят за стеновую плоскость под углом 90°.

Это отражается на общей материалоемкости конструкции, поскольку расход брусьев на 50 см увеличивается в сравнении с рубкой встык. Но углы дома из бруса «с остатком» из выступающих фрагментов бревен сильнее защищены от негативного климатического воздействия. Помимо этого, такая технология делает стены устойчивыми.

3.1. Соединение углов бруса с остатком «в чашу»

В чашу брусья соединяются за cчет замочных пазов, которые могут быть нескольких видов:

• Однострочными
• Двусторонними
• Четырехсторонними.

Крепеж односторонним пазом имеет в бруске неглубокий разрез в форме поперечной бороздки. Как правило, таким образом соединяют профилированный брус.

При осуществлении крепления с двухсторонним пазом разрезы формируют с обеих сторон, верхней и нижней, с глубиной 1/4 толщины бруса.

При выполнении четырехстороннего паза разрезы выполняют с 4-х сторон. Наличие поперечных канавок существенно упрощает процесс установки венцов – бревна уплотненно налегают друг на друга, устойчивость такого способа соединения бруса в углах существенно увеличивается.

Тип соединения профилированного бруса в односторонний замочный паз

Общий вид соединения в односторонний замочный паз                                                     Элемент соединения.

При таком виде соединения в каждом брусе делается перпендикулярный паз в виде надпила с одной стороны — обычно верхней. Надпил должен подходить по ширине с перпендикулярным сечение бруса.

Тип соединения в двухсторонний замочный паз

Общий вид соединения в двухсторонний замочный паз                                                              Элемент соединения

Технология двухстороннего пазового замка подразумевает под собой пропилы с двух сторон бруса т.е. сверху и снизу. Глубина перпендикулярного пропила примерно равна 1/4 от высоты бруса. Качественное соединение, но требует большого опыта от плотников, дабы не допустить трещины или сколы при пропиле паза и установке бруса.

Тип соединения профилированного бруса в четырехсторонний замочный паз

Общий вид соединения бруса в четырехсторонний замочный паз                                  Элемент соединения бруса.

Тип соединения профилированного бруса в четырехсторонний замочный паз (в «обло»)

                          Общий вид соединения бруса в четырехсторонний замочный паз (в «обло»)                 Элемент соединения бруса.


При выполнение четырехстороннего замкового паза выпиливают паз со всех сторон профилированного бруса. Такой вариант крепления позволят достичь большой прочности сруба. Пропилы со всех сторон упрощают возведение сруба — венцы ложатся как конструктор. Соединение углов таким способом очень увеличивает надежность.

Чашечный — является наиболее простым видом углового обустройства.

Угловой крепеж  этим методом выполняется в таких вариациях:

•    в половину дерева;
•    в охряп;
•    в курдюк.

«В полдерева»

Данный способ стыковки (наиболее простой) подразумевает вырубку прямоугольного паза глубиной в половину толщины бруса – отсюда и название.

С целью увеличения необходимой плотности укладки вверху бруса помимо чаши формируют дополнительную продольную канавку. После укладки и закрепления поперечного бруса устанавливают бревна очередного венца. Перед укладыванием каждого яруса продольный паз заделывают утеплителем. Для прочности конструкции каждое новое бревно крепится к предыдущему за счет нагелей, что усиливает вертикальную устойчивость поверхности.

«В курдюк»

Прочную и надежную стыковку брусьев обеспечивает дополнительный шип. Внизу чаши вырезают еще один выступ вдоль бруска и поперек чашечного дна. А внизу, поперек паза формируют особую выемку, на которую при установке насаживается курдюк.

Для качественного исполнения соединения такого типа требуются плотники, обладающие высоким уровнем мастерства.

 «В охряп»

Соединение, в котором главная задача – правильно рассчитать ширину перемычки. При работе с брусом, за счет его стандартной геометрии, выполнить вырубку можно с использованием шаблона (в отличие от работы с бревном). Безошибочное выпиливание способствует значительному ускорению работы.

Охряп – промежуточный вид соединения бруса в углах между классическими способами с остатком и без. Отличие рубки «в охряп» в том, что снизу и сверху балки вырезаются чаши на 1/4 диаметра.

3.2. Соединения бруса без остатка «в лапу»

Традиционно для бань и домов используются  «в полдерева» и «в лапу».

Отличаются они только формой. В полдерева имеет ровные, параллельные грани. При стыковке бруса «в лапу» форму шипов делают трапециевидной. Она чуть сложнее в исполнении, но меньше шансов возникновения сквозных отверстий.

Существуют следующие варианты соединения бруса «в лапу»:

1. Коренные шипы;
2. Встык;
3. Шпонки;

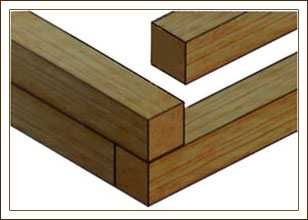

Самым простым вариантом является соединение бруса методом встык. Торцы брусьев при этом ровно обрезают и фиксируют их на углах при помощи стальных скоб или пластин с шипами.

Однако, данный метод стыкования бруса нельзя назвать очень прочным и герметичным. Поэтому его лучше использовать для нежилых хозяйственных построек.

Для защиты углов сруба от продувания и придания дополнительной механический прочности конструкции сруба используют шпонки — прямоугольные и в ласточкин хвост либо используют врубку на коренной шип прямой или полусковороднем.

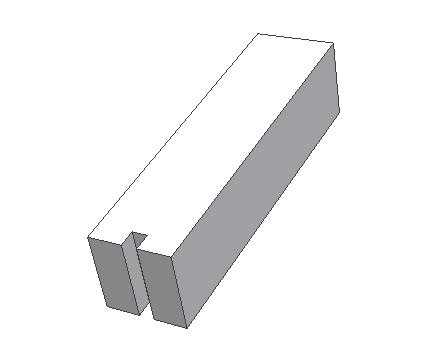

Шпонки – вертикальные стержни из твердой древесины (дуб, береза, граб).

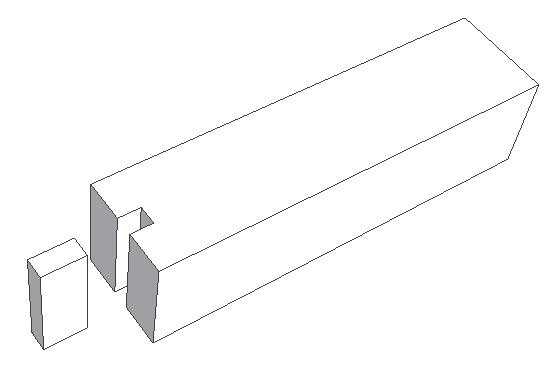

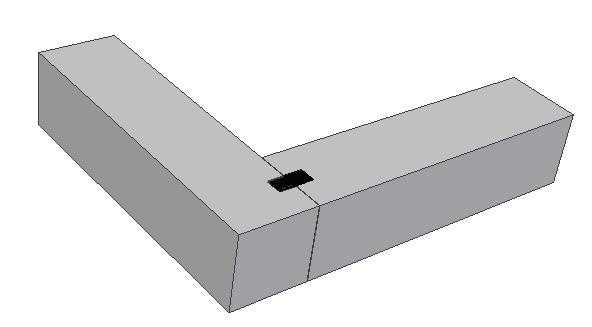

    Тип соединения на прямоугольных шпонках

Общий вид соединения                                                                                                                        Элементы соединения

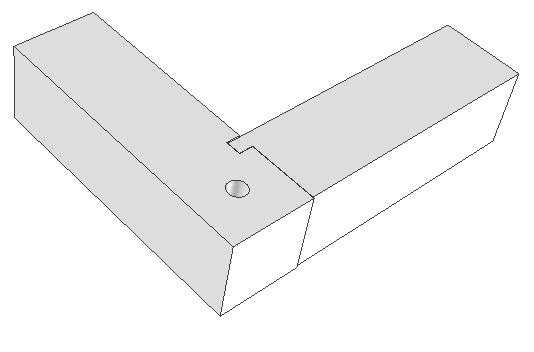

При использовании данного способа на брусьях вырезаются специальные прорези и отверстия, в которые в дальнейшем вставляется шпонка определенного размера.

Брусья укладываются торец к торцу и соединяются шпонками. Размер прорези должен быть с учетом углубления вглубь пиломатериала на 8-15 сантиметров, в зависимости от размера бруса

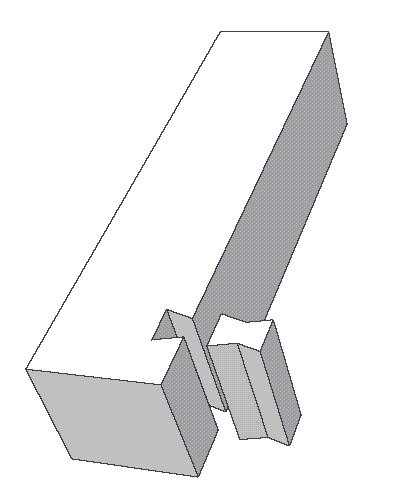

Тип углового соединения сруба на шпонках «ласточкин хвост»

   Общий вид соединения                                                                                                           Элементы соединения.


Вариант подразумевает сцепление двух брёвен зубьями особой формы. Брусья под прямым углом направляются друг к другу: один имеет шипы, а другой – пазы. Такой «замок» обеспечивает надёжное крепление без наличия щелей и дарит срубу устойчивость.

От коренного шипа он отличается трапециевидной формой, которая делает зону контакта брусьев более плотной и жесткой.

Тип углового соединения в срубе с коренным шипом

                       Общий вид соединения                                                                                                           Элементы соединения

Оптимальным вариантом стыкования является способ «в теплый угол», также называемый соединением «в коренной шип». На торце бруса при этом вырезается внутренний выступ-шип, который защищает шов от продувания и повышает прочность угла.

4. Способ соединения бруса «Т-образное»

«Т-образное» — соединение часто применяется в тех случаях, когда требуется сооружение внутренних или наружных перегородок. Изготовление Т-образного торца занимает меньше времени, чем вырезание специальных пазов в бревнах.

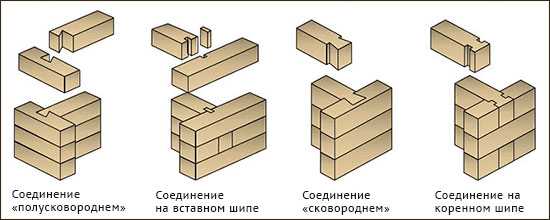

Всего существует 4 вида Т-образных соединений:

• Замочного паза на вставном шипе
• Симметричного трапециевидного шипа — сковородня
• Прямоугольного трапециевидного шипа — полусковордня
• Прямого паза на коренном шипе.

Все эти типы соединения выполняются в одной последовательности. С торца бруса, из которого будет строиться перегородка, вырезается шип в том виде, который соответствует выбранному вами типу стыка. А в стенке делается паз соответствующей формы и размеров. Далее, брус для перегородки просто вставляется в паз и фиксируется.

По видам конструктивных решений угловые соединения подразделяют на:

• соединения с остатком;
• соединения без остатка;
• соединения встык;
• Т-образные соединения стен и простенков.

По типам конструкций угловые соединения подразделяют на предназначенные:

• для бревенчатых стен с соединением с остатком:

— соединение в «чашку»
— соединение в «обло»

• для бревенчатых и брусчатых стен с соединением без остатка:

— соединение в «лапу»

• для брусчатых стен с соединением «встык»:

— соединение угла на шпонках
— соединение угла с коренным шипом

• для брусчатых стен с соединением с остатком:

— соединение в «обло» (с замочным пазом)

• для Т- образных соединений стен и простенков:

— соединение в «обло» (с замочным пазом)
— соединение в «чашку»
— соединение cимметричным трапециевидным шипом
— соединение прямоугольным трапециевидным шипом
— соединение прямым пазом

house-keys.ru

Виды угловых врубок | Все о ремонте и строительстве

Основу деревянного строения из бревен составляет сруб, состоящий из уложенных друг на друга венцов. Венец это четыре (или более) бревна связанные между собой угловыми врубками.

Постройка деревянного строения из бревен состоит из трех основных технологических операций: вязки углов, вырубание продольного паза и укрепление стен шкантами.

Шканты, это деревянные шипы вставляемые в пазы бревен и соединяющие два венца: верхнее и нижнее. Шканты могут быть заменены нагелями (деревянными стержнями) пронизывающими сразу два или три бревна по высоте. Шканты или нагели вставляются при всех видах угловых врубок, но поскольку они не относятся к теме, изложенной на этой странице, мы расскажем о них позже.

Существуют два базовых способа соединения бревен в венце: рубка углов «без остатка» и рубка углов «с остатком». При первом способе наружные углы дома получаются ровными, при втором — концы бревен (или брусьев) выступают за плоскость стены. Углы «с остатком» менее продуваемые, но увеличивают материалоемкость стены.

Рассмотрим основные типы угловых врубок, только наиболее простые и поэтому распространенные, на самом деле, их существует около сотни видов и подвидов.

Угловые врубки «с остатком» из лафета и бревен

Рубка углов «в обло» (другое название, «в чашу») самое древнее соединение бревен (рис. 4). Основу врубки составляет вырубленная в бревне округлая чаша («облый» в древности означало круглый) направленная вверх в которую вкладывалось поперечное бревно.

Рубка углов «в обло» может быть сделана в трех вариантах. В первом варианте, продольный паз (паз вдоль бревна) направлен вверх и вырубается с той же стороны бревна, что и чаша. Рубка называется «в полдерева». В двух других вариантах, продольный паз направлен вниз и вырубается в нижней части бревна, т. е под чашей. Для соединения бревен в чаше оставляется заоваленный гребень, повторяющий форму продольного паза поперечного бревна — это второй вариант. Для создания непродуваемого угла в чаше, кроме заоваленного гребня, может быть оставлен дополнительный выступ «курдюк», направленный вдоль бревна и поперек дна чаши. Такая врубка получила собственное имя и называется «в курдюк» — это третья разновидность рубки углов «в обло» («в чашу»). Таким образом, древнерусская вязка углов «в полдерева» была вытеснена врубками с продольным пазом, расположенным с нижней стороны бревна т.к. соединение бревен между собой надежно защищено от дождевых и талых вод. Однако чаша остается направленной вверх.

Рубка «в обло вполдерева» — самая простая врубка, поскольку не требует многочисленных кантовок бревна и скоб для временного закрепления бревна. Бревно накатывается в чаши, плотник «седлает» стену и одновременно вырубает в поперечном бревне чаши и продольный паз в бревне, на котором сидит. Бревна со сруба не снимаются, для подрубки обрабатываемого венца накатываемые бревна просто отодвигаются по стенам сруба. Более поздние врубки с нижним расположением продольного паза для подгонки бревен друг к другу требуют снятия бревна для подрубки продольного паза. Если иметь скобы для временного крепления, то подработать бревно, не снимая его со сруба конечно можно, но на высоте это становится неудобным.

Следующий тип угловой в рубки — «в охлоп» («в охлупень») повторяет все варианты рубки «в чашу» (рис. 5), но чашу при этом направляют вниз, т.е. ее делают в накатываемом бревне. «В охлоп», это перевернутая врубка «в чашу». Слово «охлоп» однокоренное с прихлопом. Верхнее бревно прихлопывает нижнее. При этом способе рубки и чаши, и продольные пазы, направлены вниз, исключая попадание в них воды. Однако в разновидностях этих врубок продольный паз может быть и в верхней части бревна.

Промежуточная угловая врубка между семейством врубок «в обло» и врубками «в лапу» называется «в охряп», при котором снизу и сверху бревна на четверть диаметра делаются прямые выемки.

Для цельнопрофильных и клееных бревен (или брусьев) типы угловых врубок и продольных пазов определяются изготовителем этих материалов (рис. 6).

Угловые врубки «без остатка» из лафета и бревен

Для каркасно-бревенчатого строения применяются угловые врубки «в забир» или «в столб» (рис. 7). Бревна с отесанными концами и выбранным продольным пазом накатываются друг на друга и вставляются в пазы вертикально поставленных бревен. Врубка может быть не только угловой, но и промежуточной, когда строятся значительные по длине стены. Вертикальные столбы иногда изготавливают не из дерева, а из кирпича или камня.

Логическим завершением угловой врубки «в охряп» стала угловая врубка «в лапу» (рис. 8). У бревен просто отпили выступающие за плоскость стены концы и получили угол без остатка. Поскольку такая вязка угла ненадежна, на концах бревен оставили шипы и соответствующие им гнезда. Шипы и гнезда объединили одним названием — «присек». Угол получился продуваемым, поэтому горизонтальные плоскости врубки стали делать с наклонном по двум направлениям в виде «ласточкина хвоста». Таким образом, бревна, зажатые в срубе другими бревнами, прочно сцепляются друг с другом наклонными плоскостями.

Угловую врубку «в лапу» делают как с присеком, так и без него. При усушке бревна уменьшаются в поперечных размерах и присек сделанный с относом от точки пресечения продольных осей бревен самозаклинивается. Одно бревно при уменьшении толщины тянет шип присека, другое — паз присека, но в перпендикулярном направлении. Присек заклинивается, угол сруба становится более прочным.

Для всех типов угловых врубок бревенчатых стен максимальные размеры зазоров не должны превышать: в чаше и в лапе — 0,5 см, в продольном пазе — 1,5 см.

Угловые врубки из бруса

Соединения в углах брусчатых стен тоже можно делать по типу семейства узлов «в обло» или «в лапу» получая угол с остатком или без него. Разумеется, сделать в прямоугольном брусе облое (округлое) соединение невозможно, но тем не менее, угловые врубки бруса с остатком не получили своих оригинальных названий и называются так же: «в полдерева», «в курдюк», «в охряп», а соединение без остатка — «в лапу». Но у бруса есть и свои свойственные только ему способы угловой врубки — «на шипах». Шипы (рис. 9) подразделяются на коренные (выпиленные в брусе) и вставные. Для упрочнения стен и углов венцы брусчатых стен пронизывают деревянными нагелями (стержнями) диаметром 25–30 мм.

Разметку шипов угловых соединений брусьев делают как показано на рисунке (рис. 10).

Нагели, присеки, курдюки и прочие соединения сделанные по типу «шип в паз» выполняются с обязательным вертикальным зазором между шипом и пазом, компенсирующим усадку сруба.

ostroykevse.com

Способы соединения бруса: старинные и современные приемы

Древесина уже много веков, или даже тысячелетий, используется людьми при строительстве. Сначала простые бревна, затем брусья и доски – эти деревянные изделия широко применялись и продолжают применяться при возведении различных построек. Одним из самых распространенных изделий из дерева является брус. Этот материал используется и в основных строительных элементах, и в различных дополнительных конструкциях. А как осуществить соединение бруса, какие существуют варианты?

Проводим наращивание

Способы соединения бруса существуют различные. Так как этот материал используется уже давно, то и подобных видов великое множество. При этом некоторые старинные способы считаются более эффективными и надежными, чем их более современные собратья.

Виды соединения бруса отличаются по принципам исполнения, месту использования, прочности и ряду других параметров. Например, очень часто необходимо увеличить длину используемого материала. Если длина стены или другой конструкции гораздо больше размеров изначального бруса, то его необходимо нарастить.

Для выполнения подобной операции проводятся следующие действия:

• на торце одного бруса делается место для посадки;
• конец второго бруса вырезается выступ, который по форме должен подходить к посадочному месту первого;
• после этого проводится стыковка обоих брусьев. Для надежности место соединения дополнительно закрепляется металлической скобой или гвоздями достаточной длины.

Конструкций таких замков существует очень много. Каждый мастер выбирает свой вариант. Самыми популярными считаются прямые и косые накладные замки. Такие способы проверены веками, и заслужено считаются самыми надежными. Прямой или косой стык может легко выдержать даже сильные нагрузки.

Некоторые специалисты используют соединение типа «в полдерева». На стыковочных торцах брусьев проделывается выпил до половины их толщины. Затем они соединяются и фиксируются скобами, пластинами или гвоздями.

Но такой способ стыковки считается не очень надежным и долговечным. Метод «в полдерева» больше подходит при стыковке углов.

Соединение в углах

Чтобы избежать наращивание по длине брусьев, можно выбрать материал достаточной длины. Но вот построить дом без углов – это невозможно. Поэтому брусья чаще всего соединяются под углом. Тут существует множество вариантов, среди наиболее распространенных можно назвать следующие:

• соединение встык;
• использование шпонок;
• применение коренных шипов;
• в полдерева;
• соединение «ласточкин хвост».

Все эти способы соединения бруса довольно распространены, являются надежными и проверенными. О некоторых, например, ласточкин хвост, многие слышали, о других знают только профессионалы. Расскажем о том, как провести соединение бруса этими методами.

Соединение бруса «встык» применяется для строительства хозяйственных построек

Первый метод, который применяется при строительстве деревянного дома – это соединение встык.  Это самый простой способ сделать стыковку в углах. Достаточно плотно пригнать концы брусьев друг к другу и закрепить их при помощи шипованных стальных пластин.

Не стоит думать, что такое соединение брусьев в углах будет ненадежным. Тут все зависит от мастерства плотника. Если имеется достаточный опыт, то стык может простоять неподвижно многие десятилетия, главное, идеально подогнать торцы.

Хотя способ встык считается самым быстрым, при строительстве его выбирают редко. Дело в том, что через такой угол уходит много тепла. Во время зимы вы много потеряете на отоплении. Именно поэтому встык брусья в углах соединяются только в хозяйственных постройках.

Более прочная разновидность соединения брусьев встык является метод с использованием шпонок. Такой способ позволяет значительно упрочнить место стыка. В специальные пазы плотно подогнанных брусьев вставляется шпонка. Она может быть выполнена в разных вариантах – поперечная, продольная или косая. Последняя разновидность шпонки считается самой надежной, но и самой трудной в исполнении.

Соединение бруса в теплый угол, или говоря по «научному» в коренной шип, — считается наиболее распространенным при строительстве дома. Такой тип стыковки не пропускает тепло, надежен и долговечен.

Принцип такого стыка в следующем:

• на торце одного бруса выпиливается паз. Старайтесь, чтобы выпил не попал на место сучков. В этом случае паз будет легче сделать;
• на другом брусе делается шип или лапу. Размеры такого «выступа» должны совпадать с размерами паза на предыдущем брусе. Лапу так же как и паз делают на участке без сучьев;
• при строительстве лапу и паз совмещают и тем самым делают прочное угловое соединение.

Довольно часто, для такого типа соединения, используют не только паз и лапу (шип). Для прочности стыковки и устойчивости всей конструкции между рядами брусьев забивают деревянный нагель (шпонку). Такое дополнительное крепление не дает горизонтальным рядам двигаться между собой.

Соединить между собой брусья в углах можно и при помощи сцепки, которая носит название «в полдерева».

соединение бруса в полдерева

Такой способ придуман давно и довольно широко используется до сих пор. Соединение бруса в полдерева производится следующим образом:

• на одном конце бруса делается пропил до половины его толщины;
• на другом брусе делается такой же пропил, но с другой стороны конца;
• при возведении угла эти пропилы соединяются, и получается прочный стык.

Для увеличения надежности соединения здесь, так же как и в предыдущем варианте, часто применяют деревянные нагели или шпонки. Лучше их делать так, чтобы одного элемента хватило для соединения более двух рядов брусьев.

Выбрать варианты вы можете самостоятельно, но многие специалисты порекомендуют использовать соединение под названием «ласточкин хвост». Такой вариант создания угла из бревен поможет удерживать тепло в доме, ведь он считается наиболее теплым. Ласточкин хвост может использовать при соединении профилированного бруса или обычного.

Стык типа ласточкин хвост схож по своему принципу с соединением коренным шипом. Здесь так же, как и в предыдущем варианте, в одном брусе пропиливается паз, а в другом шип (выступ). Разница только в геометрической форме таких вырезов. И шип, и паз имеют трапециевидную форму. Такая особенность позволяет создавать более надежное соединение, которое практически не пропускает воздушные массы (а значит и тепло из дома).

Создаем Т-образное соединение

При строительстве деревянного дома из бруса часто необходимо сделать Т-образное соединение. Это случается, если вам нужно выстроить капитальную внутреннюю перегородку. Для такого соединения можно использовать следующие типы:

• замочного паза на вставном шипе;
• прямого паза на коренном шипе;
• симметричным трапециевидным шипом – глухим сковороднем;
• симметричного трапециевидного шипа – сковородня;
• прямоугольного трапециевидного шипа – полусковордня.

Все эти типы соединения выполняются в одной последовательности. С торца бруса, из которого будет строиться перегородка, вырезается шип в том виде, который соответствует выбранному вами типу стыка. А в стенке делается паз соответствующей формы и размеров. Далее, брус для перегородки просто вставляется в паз и фиксируется.

Способы Т-образного соединения бруса

Как видно способов, соединить два бруса при строительстве деревянного, дома довольно много. Выбрать есть из чего. Но, какой бы тип соединения вы ни выбрали, важно все делать аккуратно, и с предварительной разметкой. Конечно, если у вас имеется достаточный опыт в плотницких работах, то все пазы и шипы вы сможете сделать «на глаз», но зачастую таких навыков мало у кого есть.

Сегодня дома из дерева только набирают былую популярность, отсюда и настоящих мастеров мало. Поэтому лучше все заранее разметить и только после этого браться за инструмент. В этом случае стыки бруса будут получаться надежными и долговечными, а значит, и ваш дом (или любое другое строение) простоит намного дольше.

В предложенном видео вы наглядно увидите как сделать три основных соединения бруса: наращивание по длине, «ласточкин хвост» и Т-образное соединение.

teremizbrusa.ru

Соединение бруса или бревна: различные способы

Основной технологической операцией при возведении сруба деревянной бани становится соединение бревна или бруса, поэтому каждый, кто затевает самостоятельное строительство, должен хотя бы в теории знать, как соединить брус или оцилиндрованное бревно.

Необходимость соединения возникает в 2-х случаях:

• При рубке угла
• При наращивании брусьев или бревен по длине, когда размеры стандартного изделия оказываются недостаточными.

В обоих случаях применяются различные приемы, поэтому ниже мы постараемся коротко, но доходчиво описать основные способы соединения бруса.

Вернуться к содержанию ↑

Приемы углового соединения

Способ соединения бревен при рубке углов сруба заметно отличается от приемов стыковки брусьев. Если оглянуться назад, в историю строительного дела, то изначально при возведении различных строений на Руси использовались только бревна, брус вошел в практику гораздо позднее, с развитием технологий обработки древесины. Так что техника укладки бревен гораздо древнее, поэтому и разговор мы начнем с нее. Тем более что все приемы, по которым проводится угловое соединение бруса «выросли» из приемов бревенчатого строительства.

Вернуться к содержанию ↑

Типы бревенчатых угловых соединений

В настоящее время в деревянном строительстве соединение бревен осуществляется 2-мя основными способами:

• С остатком
• Без остатка.

При рубке без остатка углы получаются ровными, тогда как технология возведения стен с остатком предусматривает, что концы брусьев будут на некоторое расстояние выступать за плоскость стены перпендикулярной стены. Естественно, это влияет на материалоемкость всей конструкции. Ведь в данном случае приходится использовать бревна на 0,5 м длиннее, чем при рубке без остатка. Однако углы «с остатком» лучше защищены от ветра и дождя, и достигается такой результат именно за чет выступающих частей бревен. Кроме того, такой сруб является более устойчивым.

Вернуться к содержанию ↑

Соединение с остатком

Соединение с остатком может производится в 3-х вариантах:

• В обло
• В охлоп
• В охряп.

«В обло», или «в чашу», – это самый простой вариант соединения. Суть его в том, что на верхней части бревна вырубается округлая чаша – это и есть то самое «обло», так как в древности слово «облый» означало «круглый». Далее в подготовленную чашу укладывается поперечное бревно, в верхней части которого также подготавливается чаша (обло).

Угловые соединения бревен «в обло» выполняются в следующих вариантах:

• В полдерева
• Заоваленый гребень
• В курдюк.

Чаша в полдерева – простейший вид соединения. В этом случае для достижения большей плотности укладки в верхней части каждого бревна кроме чаши вырубается еще и продольный паз. После того как поперечное бревно уложено и закреплено, приступают к установке бревен следующего венца. Для этого и нужен продольный паз, который еще называется укладочным. Предварительно его заполняют утеплителем, чаще всего льноватином, после чего поверх укладывают следующее бревно.

Как соединить 2 бревна, чтобы конструкция была более надежной? Для этого при сборке каждое укладываемое сверху бревно соединяется с нижним посредством нагелей. Так называют деревянную шпонку круглого или прямоугольного сечения. Такой способ соединения обеспечивает устойчивость стен в вертикальной плоскости.

При втором варианте соединения бревен с остатком на дне чаше оставляют небольшой гребень овальной формы. Он должен в точности повторять очертания продольного укладочного паза, который в этом случае рубится не сверху бревна, а снизу. Это обеспечивает большую устойчивость сруба и делает его еще более защищенным от ветра.

Наиболее сложный с технической токи зрения вариант соединения угла «в обло» – в курдюк. В этом случае в придачу к заоваленному гребню, на дне чаши делают дополнительный выступ. Его располагают вдоль бревна и поперек дна чаши. А в нижней части, поперек продольного паза устраивается специальная выемка, в которую при укладке и входит курдюк (см. фото).

Другой тип рубки углов называется «в охлоп» («в охлупень»), или сибирская чаша. Этот способ в точности повторяет все описанные выше варианты рубки «в чашу», и единственным существенным отличием становится то, что чаша вырубается не в верхней, а в нижней части бревна. То есть в данном случае верхнее бревно накатывается на подготовленный угол и как бы прихлопывает сверху ранее уложенный венец. Отсюда и название – «в охлоп» (см. фото).

 Рубка «в охряп» отличается от углов, сложенных по методике «в охлоп», тем, что снизу и сверху бревна делаются прямые выемки на 1/4 диаметра. Охряп – промежуточный тип между традиционными углами с остатком и углами «в лапу», то есть без остатка.

Вернуться к содержанию ↑

Соединение бревен без остатка

Угол, срубленный «в лапу», представляет собой соединение «в охряп», лишенное торцевой части бревен, выступающих за плоскость стены. В результате такого подхода и получается угол без остатка. Чтобы повысить ненадежность такого соединения, на концах бревен оставляют шипы и гнезда, совокупность которых называют присеком.

Простая лапа с присеком отличается повышенной продумаваемостью. Избежать этого можно, сделав горизонтальные плоскости врубки наклонными по 2-м направлениям. Такой тип соединения называют «ласточкин хвост». В данном случае шипы, зажатые в срубе соседними бревнами, прочно сцепляются друг с другом именно за счет наличия наклонных плоскостей, которые обеспечивают заклинивание всей конструкции (см. фото).

Рекомендуем посмотреть видео:

Похожим образом производится Т-образное соединение бревен, примеры которого приведены на рисунке:

Вернуться к содержанию ↑

Типы угловых соединений бруса

Угловые соединения брусчатых срубов так же, как и в случае с бревнами, могут делаться «в обло» или «в лапу», то есть с остатком или без.

Вернуться к содержанию ↑

Соединение бруса с остатком

«В обло» брусья соединяются за чет замочных пазов, которые могут быть:

• Однострочными
• Двусторонними
• Четырехсторонними.

Соединение с однострочным замочным пазом предусматривает устройство в каждом бруске надпила в виде поперечного паза. Такой паз выполняется с одной (верхней) стороны и по ширине должен совпадать с поперечным сечением бруса. Чаще всего по этой технологии осуществляется соединение профилированного бруса.

При выполнении соединения с двухсторонним замковым пазом пропилы делают с 2-х сторон – снизу и сверху. Глубина каждого составляет примерно четверть от высоты бруса.

При устройстве четырехстороннего замкового паза пропилы делают со всех 4-х сторон. Наличие поперечных пазов значительно облегчает процедуру укладки венцов – брусья плотно накладываются друг на друга как конструктор, при этом прочность и надежность соединения значительно повышаются. Таковы основные угловые соединения профилированного бруса.

Вернуться к содержанию ↑

Соединение бруса без остатка

Соединения бруса в лапу выполняются в следующих вариантах:

• Встык
• На шпонках
• На коренных шипах.

Одним из самых простых угловых соединений без остатка считается соединение встык. В этом случае брусья просто состыковываются друг с другом торцами и закрепляются при помощи шипованных металлических пластин с гвоздями или скоб. Качество угла и плотность стыковки в данном случае очень сильно зависит от того, насколько хорошо обработаны торцы стыкуемых брусьев – они должны быть идеально ровными. Но даже при самой высококачественной распиловке и шлифовке такой угол отличается подверженностью постоянным поперечным нагрузкам и низкой герметичностью.

Теплопотери через угол, собранный по технологии «встык», очень высоки, поэтому соединение деревянного бруса данным способом не рекомендуется использовать при строительстве бани.

При сборке углов на шпонках для соединения брусьев используется специальный вкладыш из твердых пород дерева. После установки в заранее подготовленные пазы, шпонка не дает перемещаться конструкции из соединенных брусьев. По типу крепления шпонки могут быть поперечными, продольными или косыми. Последние отличаются большей сложностью, но гарантируют более качественный результат.

Соединения бруса в коренной шип – наиболее распространенный тип сборки углов сруба из бруса. В этом случае в торцевой части одного из стыкуемых брусьев делают специальный паз, а на конце другого бруса устраивают вертикальный шип (см. фото). Надежность соединения тем выше, чем больше шипов и пазов. При монтаже в паз обязательно закладывается льноджутовое полотно. Это не только повышает плотность соединения, но и улучшает теплоизоляцию сруба. Кроме того, в каждый угол после укладки очередного венца забивается деревянный нагель круглого сечения.

Предварительно узлы соединения бруса обязательно размечаются по схемам, приведенным рисунке.

Используя в угловых соединениях нагели, курдюки, присеки и прочие соединения по типу «шип в паз», очень важно предусматривать между пазом и шипом обязательные вертикальные зазоры. Это необходимо, чтобы компенсировать неизбежную усадку сруба.

Самое надежная угловая конструкция – это соединение бруса «ласточкин хвост». При этом шип в брусе делается трапециевидной формы. Соответственные очертания придают и пазу, который устраивается на торце соединяемого бруса.

Т-образные виды соединения бруса, при помощи которых в общую конструкцию врубаются капитальные внутренние стены, осуществляются с использованием:

• Замочного паза на вставном шипе
• Симметричного трапециевидного шипа – сковородня
• Прямоугольного трапециевидного шипа – полусковордня
• Прямого паза на коренном шипе.

Наглядно представить себе, как соединить 2 бруса в Т-образную стену, можно, посмотрев на рисунок.

Вернуться к содержанию ↑

Приемы продольного соединения

В процессе строительства часто возникает необходимость наращивания бруса, то есть продольного соединения 2-х элементов для получения бруса большей длины.

В этом случае используются следующие варианты соединения бруса:

• В полдерева
• Продольный шип на шпонках
• Продольный коренной шип
• Косой замок.

Соединение бруса «в полдерева» предусматривает устройство выемки на торцах обоих брусьев. Ее глубина равна половине высоты изделия. Для повышения надежности место сращивания обязательно укрепляется при помощи гвоздей, скоб или деревянных нагелей. Но даже после этого применять данный тип продольного соединения при возведении капитальных наружных стен не рекомендуется.

Соединение бруса по длине посредством шипа на шпонках отличается большей прочностью. Использование этого приема подразумевает выточку одинаковых пазов в торцевой части обоих брусьев, подлежащих соединению. Подготовленные таким образом изделия укладываются стык в стык, после чего в совпавшие пазы вставляется шпонка из твердой древесины, что придает соединению дополнительную жесткость.

Продольное соединение бруса в шип практически исключает колебания соединенных элементов в горизонтальной плоскости. Технология в данном случае ничем не отличается от рубки углов на коренном шипе. На торце одного бруса делают паз, на другом – шип.

Наращивание при помощи косого замка – самая сложная операция, но по степени надежности и прочности такое крепление значительно превосходит все остальные. В данном случае очень важно точно соблюсти пропорции элементов косого замка, так как от этого зависит конечное качество стыковки.

hotbanya.ru

Соединения бруса между собой: типы креплений

Важнейшим этапом возведения деревянного дома является строительство сруба. Перед началом строительных работ следует изучить правила соединения бруса между собой. Крепление бруса требуется в таких ситуациях, как формирование угла сруба или удлинение бревен и брусьев, в том случае, если их длины не хватает. В зависимости от ситуации применяются различные методы.

Соединение бруса могут выполнятся разными способами в зависимости от угла, древесины, и длины брусьев.

Типы угловых соединений

Типы соединений бруса при возведении домов из дерева отличаются от стыковки бревен. В современном строительстве применяются 2 типа соединений: как с остатком, так и без. Угловое крепление бревен также выполняется двумя методами: «в чашу» и «в лапу». Крепление в чашу выполняется при помощи системы пазов, которые бывают односторонними, двухсторонними и четырехсторонними. Для этого в каждом элементе делают вырубку с одной стороны, чаще всего сверху. Надпил должен делаться параллельно сечению бруса. Данная схема соединения применяется при постройке домов из клееного бруса, ведь она требует меньше всего усилий.

Соединения бруса в «пол дерева» и «в лапу».

Двухсторонняя пазовая система подразумевает наличие вырубки с обеих сторон бруса. Перпендикулярный пропил должен иметь глубину, равную четверти высоты доски. Хорошее крепление требует внимательной и кропотливой работы плотника, ведь дерево при этом не должно иметь трещин или других дефектов. При изготовлении четырехсторонней пазовой системы пропилы делаются со всех сторон. Это наиболее прочный вариант стыковки брусьев, упрощающий возведение деревянного дома. Стык углов сруба таким способом получается прочным и крепким.

Самым простым и быстрым способом скрепления 2 брусьев является крепление встык. Брусья соединяются между собой и закрепляются при помощи специальных стальных полос, которые крепятся при помощи гвоздей или строительных скоб. Устойчивость и плотность стыка зависит от мастерства плотника. Требуется идеальная подгонка торцов объединяемых деталей. Увы, часто угол получается недостаточно герметичным. Через такое соединение уходит слишком много тепла.

При скреплении брусьев шпонками используется клин из твердой древесины. Установка шпонки позволяет сделать стыки прочными и неподвижными. Прочность определяется и видом шпонки: продольная, поперечная или косая. Косая дает хорошие результаты, однако создать ее бывает непросто. Наиболее популярным и теплоемким способом крепления бруса является коренной шип. Делается оно так: в одном из брусьев выпиливается шип, а в другом — подходящий по размеру паз. Перед соединением деталей в паз кладется уплотнитель из войлока или джутового волокна. Стык выступа и паза должен быть достаточно плотным, чтобы исключить потери тепла.

Используя при соединении деталей шпонок, присек и курдюков, необходимо проследить, чтобы между выемкой и шипом оставались небольшие зазоры.

Типы соединения бруса:
А – простой накладной замок
Б- прирубный замок
В- замок накладной с шипом
Г- замок накладной с углом
Д- натяжной замок
Е- замок сковородник.

Это поможет снижать усадку деревянной конструкции. Еще одним популярным способом формирования угла является крепление «в полдерева». Название это получилось благодаря пропилу доски на половину ее ширины. Так и как при других способах, сборка угла начинается с изготовления отверстий под шпонки.

Соединение бруса, называемое ласточкиным хвостом, является наиболее надежным и прочным. Оно практически аналогично коренному шипу, однако выступ здесь будет иметь форму трапеции. Паз в тогда также будет иметь трапециевидную форму.

Существует еще один подвид «ласточкиного хвоста»: «ласточкин хвост в лапу», когда в одном из брусьев выпиливают выемки в форме трапеции, которые должны соответствовать друг другу. Из-за трудности выполнения этого процесса данный способ в строительстве применяется достаточно редко.

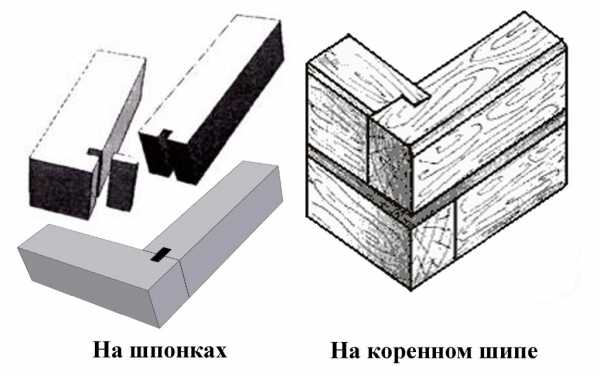

Виды угловых соединений брусьев.

Т-образные типы соединения пиломатериалов для формирования стен сруба и стропил выполняются следующими способами: замочный паз, симметричный шип в виде трапеции, прямой шип, простой паз на коренном шипе, глухой симметричный трапециевидный шип.

Чтобы соединить брусья между собой, потребуются следующие инструменты и материалы:

• деревянные брусья;
• нагели;
• пила;
• электролобзик.

Вернуться к оглавлению

Выполнение продольных соединений

Соединение бруса с нижнем венцом.

При возведении домов со стенами длиной более 6 м возникает необходимость выполнения продольных соединений бруса. В этом случае рекомендованы такие типы крепления: продольный шип на нагелях, косая замочная система, коренной продольный шип, «в полдерева». Стыкование при помощи нагелей прочное и крепкое. Для его выполнения необходимо сделать соответствующие пазы на концах деталей. Выпиленные брусья устанавливаются встык, в паз вставляется шпонка из древесины, скрепляющая оба бруса.

Крепление «в полдерева» производится так же, как угловое соединение «в полдерева»: концы брусьев выпиливаются на 1/2 их толщины. Надежность повышается при скреплении нагелем, гвоздями или скобами. Это простой способ крепления, однако не самый прочный. Для капитальных стен домов его использовать нежелательно. При креплении «коренной шип» на одной из сторон бруса вырезается шип, а с другой — паз. Крепятся детали так же при формировании угла на коренной шип. Для надежности шип и выемка должны иметь форму трапеции. Увеличение длины брусьев путем косого замка считается сложным способом, однако оно намного надежнее и крепче всех остальных способов.

Вернуться к оглавлению

Способы рубки сруба

Рубка сруба может осуществляться двумя способами: без остатка и с остатком. Делая соединение без остатка, концы брусьев не оставляют за пределами стены, а делают вровень с ней. Стыковка с остатком подразумевает выход концов бревен за пределы стены. Это способ является более затратным способом. Это компенсируется большой теплоемкостью и защитой от атмосферных воздействий. При креплении в курдюк в полости чаши формируется выступ, располагающийся поперек выемки. В другой части бревна делается паз, соответствующий выступу.

Торцевые соединения брусьев без остатка.

Соединение без остатка может выполняться 3 способами: «в охлоп», «в чашу» и «в охряп». Крепление «в чашу» — самый простой и популярный метод. В бревне делается чаша, в которую кладется другое бревно. И так в каждом следующим бревне формируются чаши. Крепление «в охлоп» делается почти так же, как «в чашу». Основное отличие в том, что чаша делается сверху, а не внизу. Самым сложным в плане исполнения является крепление «в охряп». Для его выполнения необходимо сделать выемки с обеих сторон бревна.

Крепление «в лапу» идентично креплению «в охряп», единственным отличием является вырубленная торцевая сторона бревна, благодаря которой формируется угол без остатка. Надежность крепления можно повысить при помощи нагелей и присек. Подобное соединение плохо противостоит ветру, поэтому прямоугольный выруб лучше заменять на трапециевидный.

masterbrusa.ru
