Котел с баком для воды для бани – Котлы для бани на дровах с баком для воды – советы мастеров, схемы установки

из металла, с баком для воды, как правильно установить + чертежи

Строительство бани – это довольно затратный процесс. Если приобретать все оборудование в магазине, то парилка может обойтись в значительную сумму. Поэтому народные умельцы и просто люди, желающие видеть на приусадебном участке это строение, стремятся обустраивать парилку своими руками. Не в последнюю очередь это касается и отопительных приборов.

Что лучше: взять готовый котел в баню или смастерить его собственноручно? Чтобы решить эту дилемму, нужно рассмотреть все плюсы и минусы собственноручного изготовления и обозначить возможные сложности, которые могут возникнуть при его производстве. Нужно сразу сказать, что газовый котел для бани лучше не пытаться делать самостоятельно.

Во-первых, самопальный агрегат может взлететь на воздух, прихватив с собой и баню.

Во-вторых, эксплуатация подобного оборудования строжайшим образом запрещена техникой безопасности.

В то же время котел для бани на дровах можно сделать и самому, если есть все необходимое оборудование, а руки растут из правильного места. Котлы для бани на дровах можно сделать из металлической бочки с толстыми стенками, трубы или листов стали. Дефицита в них не наблюдается ни в одном подсобном хозяйстве.

Содержание статьи

Основные составные части банного котла

Любая печь, в том числе банные котлы, состоит из следующих элементов:

• Топка, в которой происходит процесс горения дров, угля и других видов топлива. Она изготавливается из толстого металла. Это обусловлено тем, что топка имеет самую высокую тепловую нагрузку, металл недостаточной толщины быстро прогорит, а самодельный котел для бани придет в негодность. Дровяной котел для бани, а именно топка, должен быть оснащен колосниками. Через них зола от сгоревшего топлива просыпается в зольник. Толщина металла, из которого они изготавливаются, должна быть не меньше 0,5 сантиметра.
• Дымоход, по которому происходит отвод дыма. Решая, как сделать котел для бань, нужно как следует разобраться с принципом работы дымоходной системы и тщательно рассчитать ее размеры. Малейшая ошибка при монтаже дымохода может привести к недостаточной эффективности печи (тепло будет уходить в трубу) или неспособности справляться с отводом продуктов горения. Дымоход должен быть снабжен задвижкой, с помощью которой регулируется уровень тяги. В зимний период времени плотно закрытая задвижка в значительной мере способствует сохранности тепла в помещении. Труба дымохода может проходить через каменку или быть частью теплообменной системы.
• Зольник, предназначенный для скапливания золы. Этот элемент котла расположен под топкой. Помимо своей основной функции, он отвечает за подвод воздуха, который является составным компонентом процесса горения. Мастеря котел для бани своими руками из труб, следует тщательно рассчитать размеры зольника. Он должен быть способен вмещать в себя достаточное количество продуктов горения, чтобы его можно было чистить один раз в день.
• Каменка, перераспределяющая и отводящая тепловую энергию. Она представляет собой встроенную или навесную емкость, в которой уложены камни. Ее объем зависит от размеров котла и парилки. Маленькая каменка не сможет прогреть помещение, а большая будет нагреваться слишком долго. За это время котлы для воды успевают закипать, что становится причиной заполнения помещения водяным паром. При этом в парилке станет некомфортно. Размер каменки и водяного бака не должны отличаться. Можно сделать котел без каменки, но это не совсем удобно. Нагрев помещения будет осуществляться только от стенок котла. Кроме того, не получится «поддать парку».

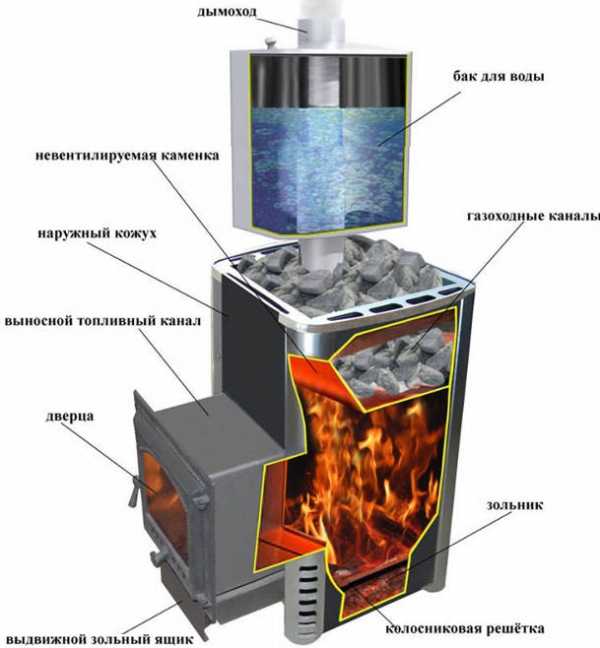

• Бак для воды, являющийся частью теплообменной системы. Чугунные котлы для бани с баком для воды – это наиболее распространенное решение.

После того как основные составные части устройства, дающего тепло, обозначены, следует перейти к главному вопросу: как сделать котлы для бани из подручных материалов?

Какие материалы и инструменты потребуются для изготовления котла

Котлы для парилки в русскую баню изготавливаются с использованием следующих инструментов:

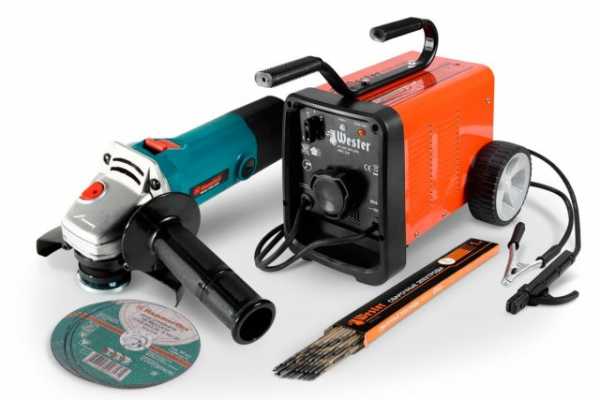

• сварочного аппарата;
• болгарки, с отрезным кругом, предназначенным для работы с металлом.

О том, как изготавливаются самодельные котлы для бани из трубы или бочки, поговорим немного позже. Для начала следует рассказать о наиболее распространенном варианте из листового металла. Помимо него понадобятся:

• небольшие отрезки арматуры и швеллеров – они нужны для изготовления внутренних перегородок;
• толстый лист металла (минимум 0,5 сантиметра) – он необходим для производства колосников;
• труба диаметром минимум 10 сантиметров;
• навесы для дверей топки и поддувала;
• краник для бака.

Рассказывая о том, как сварить котлы для бани, следует упомянуть об изготовлении распределяющего тепло экрана. Его лучше всего сделать из кирпича. Все, что нужно сделать, – это вплотную обложить им котел.

Печка из бочки

Как выбирать котлы для бань? Какой материал использовать для их производства?

Подобные решения следует принимать самостоятельно, беря в расчет доступность комплектующих частей. Кому-то удобней использовать листовое железо, а кто-то считает, что котлы на баню своими руками лучше делать из бочки или трубы. Они не отличаются и могут похвастаться одинаковым подогревом воды в емкостях и помещения в целом. Разница заключается в способе производства.

Справедливости ради нужно сказать, что котел в баню своими руками гораздо проще изготовить из бочки. Это наиболее простая конструкция. Все, что нужно, – это подыскать металлическую емкость с толщиной стенки не менее 0,3 сантиметра. Более тонкий металл быстро прогорит.

Изготавливать котел для бани на дровах из бочки нужно в следующем порядке:

• Дно емкости полностью вырезается. Вместо него устанавливается лист железа, толщиной не менее 0,5 сантиметра. К нему необходимо заблаговременно приварить ножки, которые можно сделать из обрезков тавровой балки.
• На высоте 5–7 сантиметров от дна требуется выпилить небольшое окошко (примерно 20×15 см.). На этом месте будет установлена дверца поддувала. Она изготавливается из выпиленного куска. К нему требуется приварить петли и ручку, после чего установить на законное место.
• Вторая дверца будущего котла для бани на дровах устанавливается на 20 сантиметров выше поддувала. Она должна быть значительно больше первой (примерно 25×45 см.). В противном случае в нее не влезут поленья.
• Котел для бани на дровах содержит в своей конструкции колосники. Их нужно разместить на 5–7 сантиметров ниже дверца топки.
• Над топкой требуется поместить каменку. Наиболее удобным местом ее расположения является вторая треть бочки. Перегородка между этими отделами котла не должна быть сплошной. Она изготавливается из швеллеров. Размер каменки равен второй трети бочки. Посередине каменки нужна дверца. Через нее закладываются камни и заливается вода, при желании «поддать парку».
• Из бочки можно изготовить котел для бани с баком. Для этого следует использовать оставшуюся треть бочки. Каменка и бак разделяются сплошной перегородкой, швы хорошенько провариваются. По центру бака нужно установить трубу дымохода.

Изучив чертежи подобных конструкций, можно легко соорудить печь. В этом нет ничего сложного. Все, что нужно, чтобы сделать котел для бани своими руками, – это строго следовать имеющейся инструкции. Перед эксплуатацией изготовленный банный котел необходимо зачистить от окалин и ржавчины.

При желании его можно окрасить термостойкими лакокрасочными материалами. На этом все. Котел своими руками, сделанный из бочки, готов. Его можно устанавливать в баню.

Отопление в баню из трубы делается таким же образом. Исключением является лишь начальный этап. Не придется вырезать дно бочки, но потребуется соблюсти размеры, отрезав трубу длиной 1,2–1,4 метра.

Отопительное устройство из листового железа

Подобная печь с котлом из металла для бани является наиболее сложной в производстве. Это обусловлено тем, что подготовленной заготовки не будет. Принципиально подобное устройство ничем не отличается от вышеописанного. Оно тоже содержит в себе 4 отсека: зольник, топку, каменку и бак.

Производство такой печи займет больше времени. Особенно придется повозиться с баком для воды, который должен быть практически герметичен. Зато в результате получится изделие ничем не отличающееся от произведенного на заводе.

Горизонтальный котел для бани

Наряду с вертикальными отопительными приспособлениями, не меньшей популярностью пользуются самодельные печки из труб и бочек, имеющие горизонтальную конструкцию. Изготавливаются такие изделия просто:

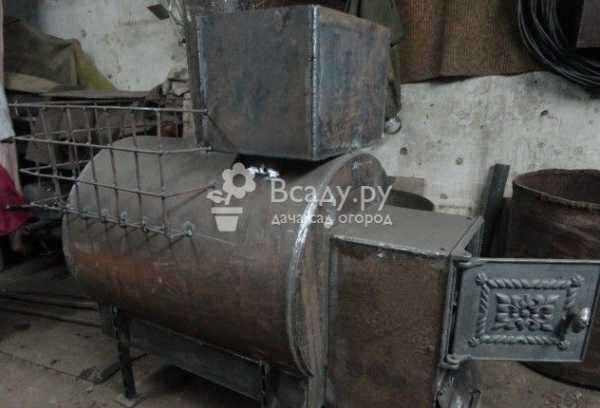

• Нужно взять двухсотлитровую бочку и вырезать в ней несколько отверстий. Два из них предназначены для установки теплообменной трубы. Она должна проходить через бочку насквозь. Еще два послужат в качестве поддувала и дверцы топки. Последнее отверстие необходимо для установки дымохода.
• В верхней части будущей печи можно сделать каменку. Часть бочки срезается, а в этом месте привариваются прутья арматуры в форме решетки. Далее нужно сварить конструкцию из листов железа в форме незавершенной перевернутой пирамиды.
• Заготовка печи оснащается ножками, после чего ее нужно подсоединить к дымоходу и теплообменной системе.

Изготовить подобную конструкцию не сложней, чем котел из бочки, устанавливаемый вертикально. Недостатком этого изделия является то, что оно занимает много места.

Электрическое отопление в баню

Если имеется необходимость отапливать только парную, то идеальным решением является твердотопливная печь. В противном случае, когда нужно отапливать предбанник, душевую и прочие комнаты, имеющиеся  в банном строении, это вариант можно смело отмести.

Для обогрева большой площади лучше использовать электрический котел. Его изготовление и монтаж не имеют технически сложных моментов. Все, что нужно, – это вварить водонагревательные ТЭНы в емкость с водой и грамотно обустроить теплообменную систему.

Преимущества банных котлов, работающих на электричестве очевидны:

• отсутствует необходимость обустраивать дымоходную систему;
• простота монтажа, эксплуатации и обслуживания;
• высокая эффективность.

Наравне с преимуществами имеется существенный недостаток: значительный расход электроэнергии.

Монтажные работы

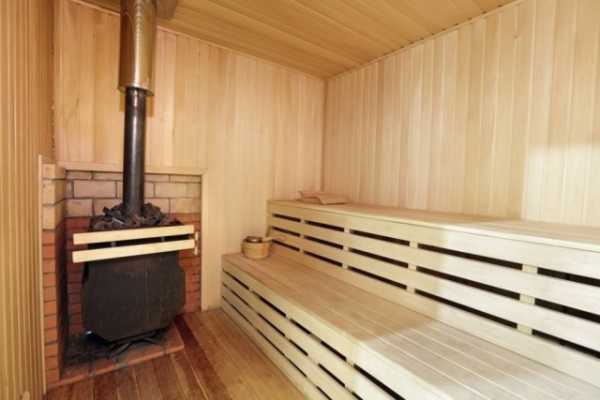

Как правильно установить котел, чтобы он равномерно обогревал парилку и возможно смежные помещения? Установка котла – это сложная задача. При монтаже следует учитывать:

• Путь дымохода и трубопровода теплообменной системы. Решая, как установить котел, нужно помнить, что дымоход, как и трубы теплообменной системы, не должен быть сильно длинным. В первом случае печь будет иметь слабую тягу, во втором – большой объем воды в системе не будет прогрет полностью. В то же время они не должны быть сильно короткими. Это чревато «вылетом тепла в трубу» и быстрым закипанием системы. Таким образом, решая, как сделать котел, нужно правильно рассчитать размеры сопутствующих конструкций.
• Расстояние до легковоспламеняющихся конструкций, например, бревенчатых стен. Если котел имеет экран из кирпича, то эта проблема не актуальна. В противном случае расстояние до стен должно быть не менее метра, или их нужно отделать теплоизоляционными не горючими материалами.
• Удаленность от лавок. В парной с металлической печью очень легко получить ожог. Подобная конструкция очень опасна, поэтому ее следует устанавливать на значительном удалении от полок.

Нужно строго соблюдать правила монтажа. От того, как установлена печь, зависит не только эффективность ее работы, но и безопасность посетителей парной. Схема правильной установки отопительного оборудования прилагается.

Так что же выбрать: печь, сделанную самостоятельно, или готовый вариант из магазина? Его даже не придется устанавливать. Компании, занимающиеся продажей подобных товаров, сами производят доставку и монтаж.

Выбирая приемлемый вариант, следует брать в расчет затраченные силы и средства. Люди сваривают самоделки, тратя деньги лишь на электроэнергию и электроды, все остальное найдется в каждом подсобном хозяйстве. Таким образом, котел для бани стоит «три копейки».

Изготовление устройства из листов железа может занять не один день. Не факт, что получится все с первого раза. Если хотите сэкономить и есть свободное время, то можете смело приступать к сборке. В противном случае рекомендуем подобрать приемлемый по мощности вариант в магазине.

sdelatbanyu.ru

рекомендации по выбору, устройство, установка

Устройство традиционной русской бани требует особого подхода и применения специальных источников тепла, способных относительно быстро прогреть пространство помещения парной до высокой температуры. Для этого служат котлы для бани на дровах, имеющие особую конструкцию, позволяющие отдавать максимум тепла в помещение.

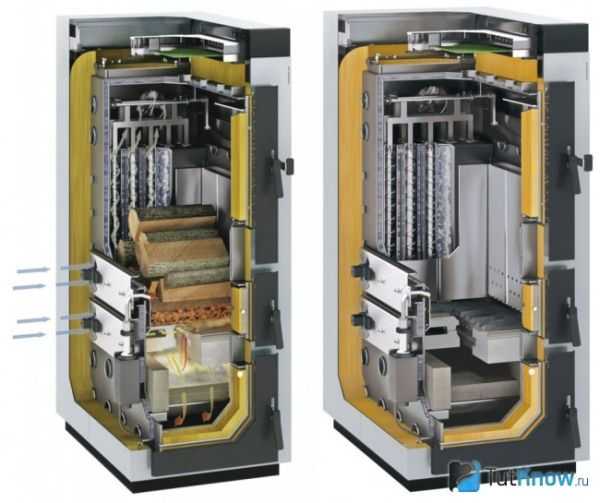

Котел для бани в разрезе

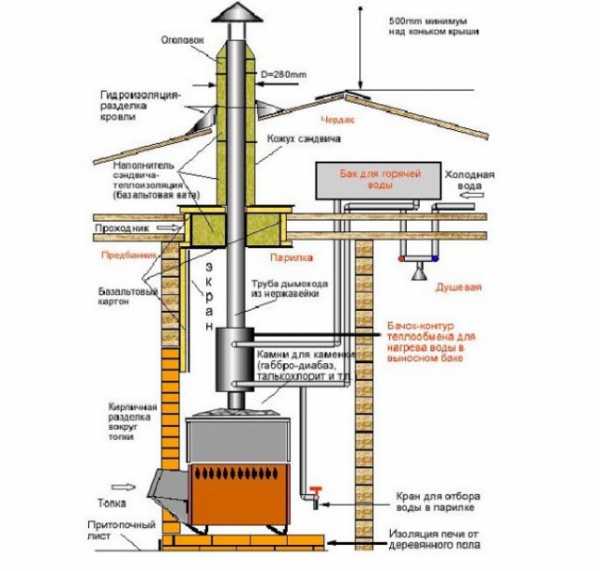

Конструкция и виды котлов для помещения парной

Главная задача источника тепла, стоящего в бане – эффективно сжигать твердое топливо и за счет этого нагреть воздух в помещении до 100 ⁰С, а в некоторых случаях и больше. Поэтому устройство котла для бани должно предусматривать интенсивный теплообмен между нагретыми поверхностями и воздухом. По этой причине котлы для парной не имеют водяной рубашки, они только могут быть оснащены отдельным баком для подогрева воды. В обогреве помещения присутствует лучистая составляющая от нагретых наружных стенок топки. Вторая составляющая теплового потока, конвективная, присутствует за счет выполненных снаружи корпуса топки ребер. Они омываются воздухом помещения, который от нагрева циркулирует снизу вверх.



Котел для бани на дровах

Для устройства каменки в установке предусматривается специальная емкость, которая, как правило, закреплена сверху корпуса. Некоторые дровяные печи и котлы для бани оборудованы сеткой, которая ограждает топку со всех сторон и служит для засыпки камней.

Отопительный котел для бани

Третий, и самый дорогой вариант отопительной установки – это печь, отделанная шлифованным природным камнем.

Электрический отопительный котел для бани – это вариант для домовладельцев, имеющих необходимые лимиты на электроэнергию и ставящих превыше всего комфорт при эксплуатации. Установки этого типа полностью автоматизированы, не требуют растопки и могут применяться даже в городских квартирах при наличии соответствующей вытяжной вентиляции. Но каждый любитель традиционной русской бани скажет, что тепло от них «неживое» и пользоваться такой парной не доставляет особого удовольствия. На самом деле раскаленные поверхности ТЭНов лишают воздух природной ионизации, придают ему некую «искусственность», отсюда и польза для здоровья от такой парилки невысокая.

Отделка камнем

Наилучший эффект во всех отношениях даст установка котла в баню, выполненного из специального кирпича или природного камня. Они долговечны, отлично отдают и долго сохраняют тепло после затухания. Котлы из камня имеют отличный эстетический вид и хорошо вписываются в интерьер помещения. В продаже имеются готовые комплекты таких бань, но стоимость материалов и монтажа очень высока, по этим причинам каменные печи доступны далеко не всем.

Достоинства и недостатки

Традиционно высокую популярность имеют. Их преимущества очевидны:

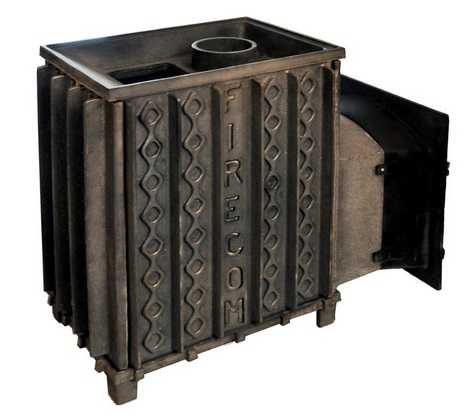

• В качественных изделиях применяется специальный высоколегированный хромом чугун, который противостоит перепадам температур и не растрескивается.
• Материал долговечен, срок его службы может достигать 25 лет.
• Чугун не подвержен деформациям от воздействия высокой температуры.
• Поверхностный слой материала не подвержен образованию окалины и со временем не разрушается.

Недостаток, достойный внимания, можно выделить один: высокая стоимость. Более доступны в этом отношении дровяные котлы из жаропрочной стали. Но они не столь долговечны, а специфика растопки бани и самого рабочего процесса такова, что сварные швы топки испытывают повышенные нагрузки. В традиционных агрегатах для отопления дома стенки камеры сгорания охлаждаются водяной рубашкой, а дымовые газы уходят с максимальной температурой 200 ⁰С. Металлический дровяной котел для бани охлаждается только воздухом, из-за чего стенки камеры и сварные швы сильно разогреваются. Результат – прогорание мест соединений с течением времени.

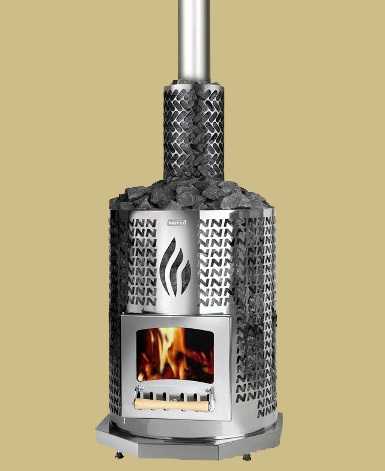

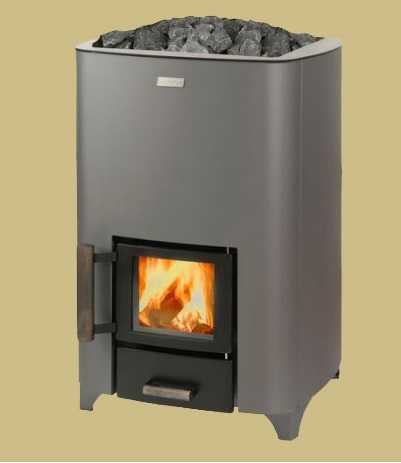

Финский котел для бани

Второй фактор, разрушающий стальную камеру сгорания – высокая температура, при сжигании дров она достигает 600 ⁰С. Со временем на внутренних поверхностях топки образуется окалина, которая отпадает, тем самым уменьшая толщину металла. Через несколько лет дело может кончиться появлением «решета», когда вся стенка дровяного котла покрыта мелкими отверстиями. Промежуток времени, которое пройдет до появления такого эффекта, целиком зависит от качества применяемой стали и ее толщины, может находиться в пределах от 5 до 15 лет работы.

В связи с немалой стоимостью отопительного оборудования многие домовладельцы практикуют установку самодельных котлов для бани. Их преимущество в том, что можно самостоятельно подобрать толщину и марку стали для изготовления, всячески усилить конструкцию в местах соединений и приварить достаточное количество ребер для эффективной теплоотдачи. Также есть возможность сделать каменку любого типа и организовать хороший ее обогрев. По этим причинам самодельные котлы в баню на дровах приобретают все большую популярность.

Рекомендации по выбору котла для парной

Если вы определили для себя традиционный вид топлива — дрова, то выбор котла для бани в вашем случае будет делаться между двумя вариантами: стальным или чугунным корпусом агрегата. Чугун – хрупкий материал, поэтому при выборе котла из этого материала нужно убедиться, что в конструкции отсутствуют тонкие детали. В процессе длительной эксплуатации тонкие чугунные элементы могут попросту сломаться. Надо проследить, чтобы дровяной котел для русской бани из чугуна имел массивные петли дверец, рукоятки для их открывания и прочие детали. Стоит осмотреть рабочую поверхность камеры сгорания и остальное литье корпуса на предмет заводского брака в виде трещин или сколов.

Чугунный котел для бани

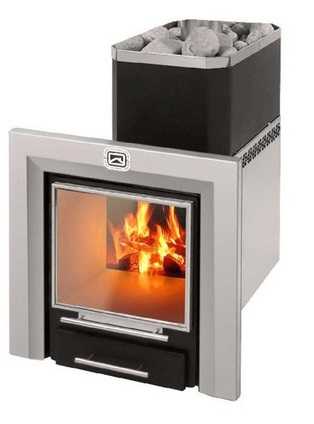

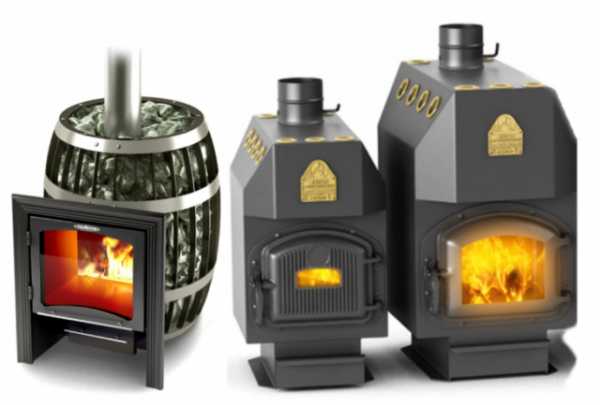

Дровяные печи для помещения парной представлены на рынке несколькими отечественными и зарубежными производителями. Среди них закономерно присутствие финских брендов, таких как NARVI или KASTOR. Как правило, финские котлы для бани сделаны качественно и нареканий при эксплуатации не вызывают. Единственное требование, которое необходимо выполнить вне зависимости от типа приобретенного агрегата – обеспечить хорошую тягу дымоходной трубы. Без этого печь никогда не выйдет на расчетную мощность и не сможет прогреть ваше помещение до высокой температуры. Если тяга слишком велика, проблему можно решить прикрыванием заслонки, а ее недостаток исправить гораздо труднее.

При выборе котла следует обратить внимание на дымоходный тракт внутри агрегата. Желательно, чтобы он имел как можно меньше изгибов и поворотов на пути наружу. Особенно это касается стальных агрегатов, поскольку температура дымовых газов в них велика и в местах наибольшего сопротивления металл будет прогорать интенсивнее.

Заключение

Для устройства в своем загородном доме традиционной русской бани наилучшим вариантом выглядит котел, работающий на дровах. Дальнейший выбор заключается в доступности отопителя по цене. Не следует забывать и о пожарной безопасности своей будущей бани, поэтому на такой серьезной покупке не стоит слишком экономить, лучше приобрести качественное надежное изделие.

cotlix.com

Котлы для бани на дровах с баком

Котлы для бани на дровах: особенности монтажа

Котлы для бани — традиционные изделия, предназначенные для обогревания помещения и нагрева воды. Чтобы самостоятельно соорудить котел, заранее продумайте его конструкцию и изучите рекомендации по сборке и установке, приведенные в статье. Отопительный котел, в отличие печи, снабжен баком с водой и каменкой и предназначен в основном для нагрева воды и в меньшей степени для обогревания бани.

Особенности дровяного котла

При сгорании дрова оставляют аромат дерева, это и понуждает пользователей устанавливать в банях подобные устройства. Котлы для бани на дровах пользуются популярностью благодаря доступности энергоносителя. Кроме того, их можно устанавливать в местах, где отсутствуют другие виды энергии — газ и электричество. На даче дрова для отопления бани можно найти всегда, причем бесплатно.
Дровяные котлы имеют также традиционные недостатки:

• Дедовский способ регулировки температуры, путем прикрытия поддувала.
• Поддерживать температуру в заданном режиме затруднительно, инерционность слишком высока.
• Печь растапливается медленно.
• Для горения нужны сухие дрова, которые также надо где-то хранить.
• Котел на дровах — массивное изделие, ведь в камере сгорания должно быть достаточно места для большого количества дров.

Конструкция котла на дровах

Котлы изготавливают цилиндрической или прямоугольной формы. Первый вариант предпочтительней, цилиндрический котел легче изготовить, но прямоугольные изделия проще в обслуживании.
При разработке проекта котла следует разместить в правильном порядке следующие части: поддувало и топочная, бак для воды, колосник, дымоход, каменка. Не забудьте мелкие детали — дверцы, петли, задвижки, краны и т.д.
Если опыта работы с металлом мало, сходите к знакомому банщику и сделайте фото котла для бани на дровах, изображение поможет разработать собственный проект.

Изготовление дровяного котла из трубы

Чтобы изготовить несложный котел, понадобится толстостенная труба диаметром более 500 мм с толщиной стенок 6-8 мм. Желательно, чтобы трубы были из жаростойкой нержавейки, в которой минимум 12,5% хрома. Лучшие образцы содержат 17% хрома, и для подобных изделий достаточно 4 мм листы. Обыкновенная сталь со временем покроется ржавчиной.
Приготовьте два отрезка: труба длиной 0,9 м пойдет на изготовление топочной, из отрезка 0,6 м делают бак. Такие размеры достаточны для отопления парной площадью 12-14 м2.
Работу выполняйте в следующей последовательности:

1. Внизу большего отрезка (0,9 м), на расстоянии 50 мм от края, вырежьте болгаркой прямоугольное отверстие размером 200×70 мм для доступа в зольник. Отрезанный кусок не выбрасывайте, из него сделайте дверцу. Для этого закрепите к нему петли и задвижку. Готовую деталь приварите к трубе в нужном месте. Закруглите края реза.
2. Решетку колосников изготовьте из прутьев 20-25 мм. Приварите прутья внутри трубы выше отверстия зольника на 5 см.
3. Колосник можно сделать также из металлического круга толщиной от 25 мм. Диаметр круга должен соответствовать диаметру трубы. В заготовке прорежьте продольные прорези для поступления воздуха снизу в камеру сгорания. Через отверстия зола будет сыпаться вниз из топочной.
4. На расстоянии 10 см выше колосника вырежьте в стенке проем топки. Минимальные размеры отверстия — 25-40 см, размеры позволяют без труда забросить в топку охапку дров. Из отрезанного куска сделайте дверцы топочной и закрепите к трубе.
5. Основание печи изготовьте из листового металла толщиной не менее 10 см (чем толще, тем лучше). Вырежьте из листа блин диаметром, равным диаметру трубы. Приварите к блину 4 прутка (перпендикулярно к поверхности) диаметром 14 мм и длиной 30 мм, которые будут служить ножками. Приварите блин с ножками к нижней части трубы.
6. Определите высоту каменки. Для этого измерьте высоту трубы и отнимите высоту зольника. Полученный результат разделите на 3. Одна часть будет высотой топки, вторая — высотой каменки.
7. Дно каменки сделайте из отрезков швеллера. Приварите их горизонтально на заданной высоте от решетки топочной внутри трубы. Между швеллерами оставьте щели, размеры которых не позволяют камням проваливаться.
8. Каменка может быть открытой или закрытой. При открытой каменке полость разделяют пополам вертикальным металлическим листом. В одной полости можно насыпать камни, в другой — установить бак для воды.
9. Если каменку планируется изготовить закрытой, в стенке трубы, в зоне каменки, вырежьте отверстие для вывода пара и закладки камней.
10. При закрытой каменке дымовая труба пропускается сквозь бак, она может доставать горизонтальной перегородки стопочной. Дым, проходящий сквозь трубу, быстрее нагреет воду. Жар от каменки нагревает трубу и также сокращает время нагревания воды.
11. Для изготовления бака для воды понадобится труба меньшего размера (длиной 0,6 м). Изготовьте из металлического листа 0,6-0,8 см дно и приварите с одной стороны трубы. Вырежьте в заглушке отверстие диаметром, равным диаметру дымовой трубы.
12. Верхнюю часть крышки сделайте из двух частей — стационарной и открывающейся. На стационарной крышке вырежьте отверстие под дымовую трубу. Следите, чтобы оси отверстий в верхней и нижней крышках располагались в одной вертикальной плоскости.
13. Длина трубы должна быть больше высоты бака. Установите трубу в бак для воды и приварите к днищу.
14. Проконтролируйте качество сварных швов в нижней части бака. При отсутствии герметичности топочная будет заливаться водой.
15. Приварите верхнюю глухую часть крышки к котлу. Вторую половину закрепите на петлях.
16. Установите бак на котел и приварите обе части между собой.
17. В нижней части котла выполните отверстие и приварите кран, через который будет набираться вода.
18. Для придания товарного вида печь можно покрасить термостойкой краской. Необходимо помнить, что стенки печи нагреваются до +600°С, и покраску часто придется обновлять, а стоимость ее очень высока.

Изготовление прямоугольного котла на дровах для бани

Самодельные котлы прямоугольной формы изготовить труднее, чем цилиндрические. Понадобятся листы металла толщиной не менее 5 мм, желательно из жаропрочной стали.
Начертите на листах заготовки котла, вырежьте их при помощи болгарки. Сварите корпус котла из заготовок. Усильте стенки, приварив к ним ребра жесткости, которые изготовьте из уголков. В дальнейшем работа мало отличается от изготовления котла из трубы.
Для справки: камера сгорания размером 450×450 см и высотой 600 мм способна быстро нагреть помещение объемом 20 м3.

Правила размещения котла на дровах в парной

В парилке нельзя устанавливать дровяной котел так, как вам хочется, следует придерживаться определенных правил:

1. Устройство разместите так, чтобы оно равномерно обогревало все помещение и не создавало пожароопасные ситуации.
2. Изделие располагайте вдоль стены с полками.
3. Котел на дровах устанавливают на расстоянии не менее 0,5 м от незащищенных горючих стен и не менее 25 см от защищенных, даже если они кирпичные.
4. Печь ставьте на бетонное или кирпичное основание глубиной 0,25 см, размеры которого больше габаритных размеров отопительного устройства.
5. Котел размещают в парилке двумя способами, в зависимости от того, откуда будет топиться печь. Если котел полностью находится в парилке, расположите его таким образом, чтобы дверцы смотрели в сторону входных дверей. В этом случае отапливаться будет только парилка, другие помещения обогреваются иным способом.
6. Другой вариант: дрова подбрасывают со стороны моечной или предбанника в доработанную лицевую часть котла. Для этого соорудите короб, длина которого будет больше толщины стенки парной, а габариты чуть больше размера дверцы топочной. В стенке между предбанником и парной сделайте отверстие, куда вставьте короб и сдвиньте до упора в котел.
7. Для удаления золы в стенке выполните еще одно отверстие, в него вставляется конструкция, напоминающая выдвижной ящик. С его помощью зольник можно очищать от остатков сгоревших дров.
8. Если баня деревянная, стенки котла рекомендуется обложить огнеупорным кирпичом, чтобы не перегревать древесину. Также соорудите защитный экран, чтобы случайно не прикоснуться к раскаленной поверхности. Экран изготовьте из кирпича, поставленного на ребро. Он не должен задерживать тепло, желательно сделать максимально эстетичным.

Смотрите видео о монтаже печи из металла для бани:

Дровяной металлический котел можно соорудить из подручных материалов в течение короткого времени. Изготовив котел для бани на дровах своими руками, вы сэкономите средства и получите такую конструкцию, какую задумали (по форме, размещению, размеру). Автор: редакция TutKnow.ru

tutknow.ru>

Котлы для бани на дровах: советы покупателю

Тема этой статьи — котлы для бань на дровах.

Мы познакомимся с достоинствами, недостатками традиционного решения и выясним, на что стоит обратить внимание при покупке.

Герой нашей статьи.

Терминология

Начнем, однако, с небольшого уточнения. Строго говоря, дровяные котлы для бани… не используются. Если придерживаться точности в определениях — интересное нам отопительное оборудование называется дровяной печью.

В чем разница? В том, что отопительный котел использует тепловую энергию для нагрева теплоносителя. Печь же представляет собой теплообменник, нагревающий непосредственно воздух.

Почему котел для бани на дровах не может быть использован для нагрева парилки? Да просто потому, что максимальная температура теплоносителя на выходе из его теплообменника — всего около 90 градусов. Чтобы получить обычные для парилки +80 С под потолком, радиаторами в буквальном смысле слова пришлось бы увешать все стены.

Однако: банные печи часто снабжаются баком или теплообменником для нагрева воды.
Что, впрочем, не превращает печь в дровяной котел для бани.

Плюсы и минусы

Дровяные печи — решение традиционное, но не единственное. Зачастую для нагрева воздуха в парилке используется газ — магистральный или сжиженный. Именно на фоне альтернативы мы и проанализируем плюсы и минусы дров.

Достоинства

• Запах горящего дерева — пожалуй, столь же привычный атрибут бани, как и пар. Газовая горелка лишит поклонника русской бани этой части удовольствия.
• Магистральный газ есть далеко не везде. В бане на даче, к примеру, альтернативы дровам просто нет. Везти заправленный баллон (особенно при отсутствии собственного автотранспорта), мягко говоря, неудобно.
  Кроме того, сжиженный газ обходится в несколько раз дороже магистрального.
• Кстати, о накладных расходах: при самостоятельной заготовке дров они сводятся практически к нулю. А вот цена кубометра газа год от года растет.
• Наконец, газ взрывоопасен, чего не скажешь о дровах.

Последствия взрыва газового баллона в бане.

Недостатки

• Регулировка температуры в дровяной печи осуществляется дедовским способом — прикрытым поддувалом. Понятно, что о точности поддержания температуры или удобстве ее регулировки речь не идет; инерционность тоже крайне велика.
  Для сравнения: газовые банные печи оборудуются термостатами, позволяющими задать и поддерживать определенную температуру в помещении.
• Запас сухих дров нужно где-то хранить. Да, на растопку небольшой бани их требуется не слишком много; однако в случае использования газа проблема хранения топлива не стоит в принципе.
• Растопка занимает довольно продолжительное время. У газовой печи достаточно нажатия на кнопку пьезорозжига.
• Печи требуется периодическое обслуживание (как минимум — чистка зольника).
• Вместительная топка, в которую можно положить крупные поленья, и наличие зольника не позволяют сделать изделие сколь-нибудь компактным.
• Дым в предбаннике до прогрева дымохода тоже не добавляет энтузиазма.

Выводы очевидны. По абсолютному большинству параметров газовые печи удобнее и практичнее дровяных. При наличии магистрального газа использование дров может быть обосновано разве что уважением к традициям.

На фото — газовая печь с выносным регулятором температуры.

Выбор

На что стоит обратить внимание, выбирая печь для бани?

Объем

В названии или документации расчетный объем парилки в кубометрах указывается производителем всегда.

Однако инструкция по подбору печи по тепловой мощности несколько сложнее простого перемножения габаритных размеров помещения.

• Кафельный пол без теплоизоляции, окна или кирпичная кладка увеличивают потери тепла. Каждый квадратный метр этих поверхностей заставляет прибавить к объему, на который должна быть рассчитана печь, 1,2 кубометра.
• Стеклянная дверь увеличивает объем еще на полтора куба.
• Если стены не обшиты вагонкой для бани со слоем теплоизоляции, а просто сложены из бревен, расчетный объем можно смело умножать на коэффициент 1,5.

Совет: не стоит брать печь с большим запасом тепловой мощности.
Парилка будет банально перегрета; постоянное ее проветривание будет означать существенный перерасход топлива.

Материал

Наиболее долговечны чугунные печи: в отличие от стали, чугун менее подвержен коррозии и долго не прогорает.

Если изделие выполнено из стали, то как минимум топка должна быть жаростойкой. Уточним: жаростойкая нержавейка содержит не менее 12,5% хрома. Лучшие образцы целиком выполнены из жаростойкой нержавеющей стали с содержанием хрома 17% и толщиной стенок 4 миллиметра.

«Сибирь Панорама 20 Профи» именно такая. Материал — жаростойкая нержавейка толщиной 4 мм.

Размер топки

Большой размер приветствуется. Он означает быструю растопку; кроме того, крупные дрова не потребуется пилить.

Топливный канал

Типичное расположение банной печи — внутри парилки или в стене, отгораживающей парилку от предбанника. При этом топливный канал обращен к предбаннику.

Зачем это нужно?

• В этом случае при растопке вы не натопчете в парилке и не оставите на ее полу мусор и щепу.
• Что не менее важно, воздух для поддержания горения не будет отбираться из небольшого объема парной.

При значительной толщине стены стоит предпочесть изделия с удлиненным топливным каналом. У российских изделий он обычно обозначается индексом «У» в названии. Так, Русь 18ЛУ — печь с удлиненным топливным каналом, рассчитанная на объем 18 кубометров.

Нагрев воды

Он может осуществляться одним из трех способов:

1. Теплообменник встроен в корпус и нагревается от пламени в топке. Бак соединяется с ним трубами.
2. Теплообменник надевается на трубу и отбирает тепло у продуктов сгорания.

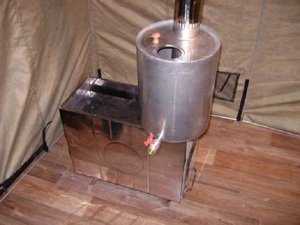

3. На трубу надевается непосредственно водяной бак.

Выбор той или иной схемы — вопрос личных предпочтений; отметим, однако, два факта:

• Смонтировать своими руками печь бани с баком на трубе несколько проще. Вам не придется соединять бак с теплообменником.

• При отборе тепла у продуктов сгорания общий КПД печи несколько выше.

Тепло для нагрева воды в баке отбирается у продуктов сгорания на выходе из топки.

Заключение

Надеемся, что ваш выбор будет удачным. Видео в этой статье предложит вам некоторое количество дополнительной информации. Успехов!

9ban.ru>

Какие бывают котлы для бани?

Котлы для бани могут быть различных видов. Когда-то давным-давно не было отдельных строений для бани. Их обустраивали прямо в доме, выделяя специальное место рядом с окном. Происходило это так: брали железную бочку, вырезали в ней отверстие внизу, закладывали дрова и поджигали. Сверху засыпали в бочку крупные камни. Когда камни раскалялись, на них брызгали воду, пар обволакивал все помещение. Вот так обычная бочка стала прототипом котлов, устанавливаемых в современных банях. Как выбрать котел для бани?

Какие бывают котлы?

Чтобы определиться с выбором печи для бани, необходимо четко понимать, какое топливо будет использоваться для обогрева банного помещения. Котлы бывают:

1. Электрические. Просты в обслуживании и эксплуатации. Такой котел для бани не нуждается в дополнительном топливе, нет необходимости в вентиляционной системе. Недостаток заключается в том, что требуется трехфазное электропитание мощностью 380 кВт, повышенное потребление электроэнергии.
2. Газовые. Газовый котел для бани может быть: с одноконтурным теплообменником (обогревает только помещение бани), трехконтурным (для обогрева помещения, нагрева воды, пола, бассейна). Имеет небольшой вес и размеры. Потребление электроэнергии составляет порядка 40 кВт. Не нуждается в дополнительном топливе. Недостаток во взрывоопасности газа.
3. На жидком топливе. Работают на жидком топливе (солярка, мазут), такой котел для бани требует отдельного изолированного помещения, и помещения для хранения топлива. Недостаток – сильный неприятный запах дизельного топлива может проникать в помещение бани.
4. На твердом топливе. Дровяные котлы для бани – классический тип обогрева. Используемое топливо – дрова, торф, уголь. Дровяные котлы поддерживают температуру продолжительное время. Котлы для бани на дровах не могут работать в автоматическом режиме, требуют тщательного ухода (зола, гарь).
5. Комбинированные. Используют сочетание электричества или газа с классическим обогревом. Схема работы может быть такой: “электричество + дрова”, “газ + уголь”. Предварительно разогревают помещение при помощи дров, а затем поддерживают температуру с использованием газа или электричества.
6. Пиролизные (газогенератор). Основаны на схеме воздействия высоких температур (более 800°С) в отсутствии кислорода на топливо (дрова, уголь и т.п.), разлагая его на составляющие. Полученное при этом распаде тепло обогревает помещение бани. У пиролизных котлов процесс горения значительно превышает время работы дровяных котлов. Недостатки – высокая стоимость, энергозависимость, работа зависит от влажности топлива.

Из чего состоит котел?

Можно купить банный котел в специализированном магазине, но многие предпочитают сделать дровяную печь для парилки своими руками по схеме. Для этого, прежде всего, необходимо знать, как устроена печь для бани:

• топка, изготовленная из толстого металла, со встроенным в дно колосником, через который зола поступает в зольник;
• зольник с дверцей, через которую происходит забор воздуха в топку, в зольник выходит из печи зола;
• дымоход, снабженный задвижкой для регулировки тяги. Дымоход проходит через каменку, нагревая ее;
• каменка – это емкость в которую укладывают камни. Желательно, чтобы ее размеры соответствовали размерам топки и бака;
• бак для воды.

Какие материалы и инструменты могут понадобиться? Это:

• сварочный аппарат;
• болгарка;
• швеллера для сквозных перегородок внутри;
• для изготовления колосника нужно выбрать лист металла, стенки которого должны быть не менее 5 мм;
• для дверцы зольника нужны металлические петли;
• кран, устанавливаемый в бак;
• труба большого диаметра;
• огнеупорный кирпич.

После того, как котел в баню будет готов, необходимо определить место, где его установить. Можно установить каменку в парилке, вынести в смежное помещение или встроить в стенку бани, главное, чтобы она обогревала и парилку, и предбанник.

Совет от мастера!

Можно устроить у себя финскую сауну с печкой на дровах. Сауна отличается от русской бани на дровах температурой и влажностью воздуха, отсутствием березового веника.

poparimsya.com>

Другие статьи

superbany.ru

разновидности конструкций, техническое описание и способы монтажа

Без хорошей печи не будет жаркой бани. Банная печь — одна из самых популярных, но сложных по конструкции вариантов печи. Все знают, что она не только приносит удовольствие для души и пользу для тела, но и излечивает многие болезни.

Чтобы банные процедуры доставляли удовольствие и укрепляли здоровье, нужно знать, как выбрать печь для бани.

Банные печи с баками для воды-правила выбора

В общем, если и выделять какие-то определённые критерии выбора банной печи, то главный из них такой: печь должна иметь достаточную тепловую мощность и – желательно – широкий динамический диапазон регулирования этой мощности.

Поскольку печи для бань с баком топятся достаточно жарко и хорошо нагреваются, то непосредственно вблизи них делать какие-либо пристройки из сгораемых материалов запрещено, поскольку это очень опасно и нередко приводит к пожарам.

В целях безопасности следует соблюдать некоторые правила установки печи для бань с баком для воды:

• Минимальное расстояние между стенками печи и конструкциями из возгораемых материалов должно быть 50–70 см. Если есть защитные перегородки (например, из металла) расстояние можно сократить.
• Щель между кровлей и трубой обязательно нужно заделать оцинкованным железом.
• На деревянный пол перед печью укладывается металлический лист, дабы избежать возгорания от падающих угольков.

Сейчас предлагается множество вариантов готовых банных печей, работающих на электричестве, газе и дровах. Какую же из них выбрать для бани?

Если банное помещение расположено рядом с домом либо примыкает к нему и нуждается в дополнительных коммуникациях, то печь, несомненно, должна быть каменной.

Есть варианты, в которых печка кроме основных функций (обогрев парной) выполняет ещё дополнительные, т. е. служит в качестве водонагревателя для бань. Это так называемый дачный вариант.

Виды банных печей с баками для воды

Конечно, проще и удобнее воспользоваться уже готовыми печами, предлагаемыми сейчас в огромных количествах — начиная от простой, лёгкой печки для дачи и заканчивая элитной, массивной печью с панорамным стеклом, которая одновременно может служить и каменкой для парного помещения и шикарным камином для комнаты отдыха.

Заводские печки имеют как общие характеристики, так и особенности, присущие каждой модели.

Отличаются модели также по форме: круглые, овальные, треугольные и т. п. Есть печи со встроенным баком и выносным котлом, подключённым к встроенному теплообменнику, а также с баком, который ставится непосредственно на отопительную часть печки (самоварный тип).

Преимущество металлических печей:

• Быстрый нагрев. Уже через 30–40 мин. после начала топки температура в парильном помещении достигает 8–100° C.
• Они компактны, занимают мало места.
• Их легко смонтировать.
• Имеют небольшой вес, следовательно нет необходимости создавать прочный фундамент.
• Уже в процессе топки можно принимать банные процедуры.
• Разнообразны по форме, что позволяет подобрать оптимальный для себя вариант.

Печь из железной бочки для бани

Это самая экономичная по своей себестоимости конструкция.

• подготавливается место для установки конструкции;
• ставится бочка без дна и крышки;
• на кирпичи устанавливается колосник;
• бочку до середины необходимо наполнить кирпичами, устанавливая их на ребро;
• сверху кладутся камни округлой формы и весом до 1 кг;
• устанавливается дымоход.

После того как в верхней крышке будет вырезано отверстие под дымоход, она устанавливается сверху бочки. Такой тип конструкции имеет очень серьёзный недостаток. Заключается он в том, что для подачи пара необходимо сначала поднять крышку, так как вода заливается на камни сверху.

Этот тип печи больше подходит для маленькой баньки на дачном участке.

Кирпичная конструкция печи

Но если вам больше нравится традиционная русская баня с настоящим парком и ароматом дерева, можно сделать не очень сложную по конструкции каменку. Тем более доказано, что только такая печь может обеспечить идеальное сочетание влажности и температуры.

Прежде чем приступить к строительству печи для бань с баком для воды, нужно правильно определить место. В бане небольшой площади печь устанавливается посередине помещения.

Теперь необходимо выбрать кирпич. Он должен быть огнеупорным. Подготавливается раствор для кладки. Можно использовать глиняный: воду и глину смешиваем 2:1.

Конструкция представляет собой закрытую каменку прямого нагрева камней, то есть камни нагреваются непосредственно от тепла печных газов. Камни располагаются внутри топочного пространства и лежат на решётке из шамотного кирпича.

Вначале выкладываем основание, тогда печь будет хорошо прогреваться и тепло будет поступать в баню, а не уходить в пол. Перед тем как выкладывать основание, необходимо на фундамент разместить прокладку из битума для гидроизоляции. Кирпичи первого слоя следует смочить водой.

Теперь делаем поддувало. Оно служит для прочистки дымовых каналов и вентиляции. Без него не будет обратной тяги и дрова не разгорятся. Поддувало можно закрепить оцинкованной проволокой или стальными полосками (второй вариант предпочтительней).

Затем одну половину конструкции накрываем колосниками для того, чтобы воздух поступал в топку, а дрова не провалились вниз. С учётом того, что железо под воздействием температуры расширяется, для более надёжного размещения колосника, в кирпичах делаются углубления (достаточно 1–2 см). Оставшуюся часть конструкции закладываем кирпичом стык встык. Основание печи готово.

На следующем этапе выкладываем топку. Чтобы не пришлось часто подкидывать дрова в печь, топка по размеру должна быть в два раза больше поддувала.

Топочная часть печи, по всей высоте выполнена также из шамотного кирпича. Таким образом, в печи устроено шамотное топочное ядро. Между этим ядром и стенами печи существует зазор, который необходим технологически, поскольку ядро сильно нагревается и при нагреве расширяется.

Также этот зазор можно использовать для получения конвекционного тепла для дополнительного прогрева парного помещения. Для этого сверху печи делается специальная дверца.

Конвенция происходит следующим образом:

Холодный воздух из нижней части помещения бани поступает в печь и проходя между наружным и внутренним её контуром через зазор, нагревается и при открытии верхней дверцы, наружу выходит уже прогретый воздух.

После того как топка закончена, дверка закрывается и уже в дальнейшем прогрев парного помещения происходит за счёт излучения тепла от наружных стен печи, а также с помощью подачи пара через каменку.

Для поддувала и топки рекомендуется использование дверок из чугуна. Они имеют отличные огнеупорные качества.

В передней стенке печи делается отверстие для водяного бака, если планируется ставить встроенный котёл.

Виды печных баков

Встроенный бак. Он устанавливается на швеллеры, расположенные в дымоходе, и фиксируется вертикально боковыми стенками кладки. Это очень эффективное использование тепла, ведь температура в дымоходе может достигать 500 градусов.

Котёл монтируется так, чтобы дымоходная труба проходила внутри него. Теплом, идущим от трубы, и будет нагреваться вода. Форма таких баков может быть разной: круглая квадратная, прямоугольная — кому как лучше нравится. Вода в ёмкость заливается сверху, для слива используются краны.

Недостатком этих водяных котлов можно считать то что вода там все время кипит, образуя в бане «тяжёлый» влажный пар, что не совсем подходит для парилки. Поэтому постоянно приходится доливать холодную воду и сливать горячую. Наставные баки самоварного типа имеют тот же недостаток.

Навесной бак

Это герметичная ёмкость, оборудованная краном и откидной или съёмной крышкой. Крепится на задней либо боковой стенке печи. В качестве крепления обычно используются железные крючки.

Котёл также может быть установлен на балке или тросе. Основание бака крепится к стене или потолку бани. Но такая конструкция представляет некоторую опасность в использовании: существует риск обрыва троса.

Приставной бак

Весьма интересный, но малоиспользуемый вариант водяного котла. Принцип его действия заключается в следующем: труба, запаянная с одного конца, вваривается в печь, другой её конец (открытый) размещается в нижней части водяного котла, который установленного выше самой печи.

Со дна бака вода попадает в трубу, где нагревается до кипящего состояния. При нагреве пузырьки горячего воздуха поднимаются в котёл, там под воздействием холодной температуры, лопаются. Так переносится часть тепла.

Перед покупкой или самостоятельным изготовлением котла для бани надо прежде всего определиться с материалом. На практике бак из нержавеющей 5-миллиметровой стали показал себя лучше других. Изредка встречаются эмалированные ёмкости для воды, но они недолговечны.

Также необходимо обратить внимание на качество сварного шва. В идеале он должен находиться внутри, что существенно улучшает эстетический вид изделия. Шов не должен быть перепалённым. В дополнение можно использовать вермикулитовую изоляцию.

Вверху дымохода делается вьюшка, для того, чтобы дым мог беспрепятственно выходить из топки.

На заключительном этапе устанавливается печная труба. Так как эта часть конструкции находится на улице и подвержена воздействию окружающей среды: дождя, снега и т. д. Трубу необходимо «сажать» на более крепкий раствор (известковый или цементный).

Все виды печных конструкций и водяных котлов для бани можно посмотреть на фото в интернете.

Независимо от того, какой вариант печи вы выбрали, банные процедуры доставят вам огромное удовольствие, несравнимое с мытьём в городской ванной.

Оцените статью: Поделитесь с друзьями!

kotel.guru

чертежи и фото лучших моделей

Если бюджет для строительства банного помещения на вашем загородном участке является очень большим – то вы можете смело пропустить эту статью. За большие деньги вы сможете и приобрести качественную печку, и обшить строение эффектным отделочным материалом. Собственно, вы сможете просто купить «баню под ключ». Однако, если вам приходится экономить, то вы можете без проблем сделать котел для бани на дровах своими руками. Поверьте – в этом нет ничего сверхсложного. Достаточно взять:

• хорошую металлическую бочку;
• листы прочного металла;
• отрезок металлической трубы большого диаметра.

Возможно выглядеть такой котел будет неказисто, но зато свои функции он будет выполнять на все 100 процентов, а именно такую цель вы и преследуете!

Схема работы котла для бани на дровах

Содержание статьи

Котел для бани из обрезка металлической трубы

Самым простым способом изготовления котла для бани на дровах является использование отрезка прочной металлической трубы большого диаметра. Существует два варианта изготовления котла из металлических труб: вертикальный и горизонтальный – оба они имеют свои достоинства и недостатки.

Для того, чтобы приступить к изготовлению – запаситесь следующими инструментами:

• Электрический аппарат для сварки металла,
• Угловая шлифовальная машина с набором дисков для резки металла.



Горизонтальный котел

В первом способе отрезок металлической трубы укладывается на землю и с одной стороны на нее устанавливается глухая заглушка. С противоположной стороны в заглушке организуется печная дверка. Также в районе глухой заглушки можно установить еще одну перемычку, которая образует нагревательный бак для горячей воды. Также бак для воды можно сделать в верхнем сегменте печки. В таком случае можно сделать систему постоянного подогрева воды, когда использованная горячая вода будет регулярно заменяться вновь поступающей прохладной, не нагретой.



Схема котла но дровах из трубы

В боковой части горизонтально лежащей трубы или в верхнем ее сегменте можно устроить также каменку, то есть полку в которую насыпается речной камень, что еще больше повысит мощность печки!

Вертикальная конструкция

С другой стороны обрезок трубы можно поставить и вертикально. Весь внутренний объем трубы будет разделен на две части: собственно топка в нижней части и бак для нагрева воды в верхней части. При строительстве такой конструкции полка для камней может быть размещена с боковой стороны.

При большой толщине стенки металлической трубы, топку и бак для нагрева воды можно изготовить отдельно. Так вам будет проще обращаться с массивными конструкциями. Учтите, что толстый металл необходим только для изготовления топки, а вот на нагревательный бак можно пустить металл потоньше. Толщина металла, используемого для изготовления топки прямо определяет срок ее дальнейшей службы: чем толще стенки – тем дольше срок безаварийной работы.

Каменка, то есть полка для камней в такой конструкции может быть также размещена между нагревательным баком и топкой. Дымоходная труба монтируется строго по центру топки. Особенно тщательно отнеситесь к обварке места соединения дымоходной трубы с топкой и нагревательным водяным баком. Для эффективной работы печки в трубе рекомендуется делать регулируемую заслонку.

Дымоходная труба в таком котле, использующим твердое топливо, может быть изготовлена и из комбинированных материалов, например из стали и асбеста. В ходе монтажа, при сочленении металлической и асбестовой трубы обязательно учитывайте различные коэффициенты температурных расширений данных материалов при их нагревании.

Такие котлы из обрезков металлических толстостенных труб верой и правдой прослужат вам несколько лет, пока вы не решитесь заменить из на более капитальное и дорогое сооружение. Да даже если не решитесь на замену, все будет отлично функционировать!

Котел для бани на дровах из металлической бочки.

Это, пожалуй, самый лучший и экономный способ изготовления котла для бани на дровах. Основой для того котла должна являться старая металлическая бочка. Современные бочки для этой цели не подойдут – они делаются из очень тонкого металла – практически из фольги.

В старой бочке зубилом или топором вырубаем верхнюю крышку. Затем отрезаем кусок металлической труб длиной примерно 15 сантиметров – это будет основание дымохода.

Котел для бани из бочки

Затем берем другую большую бочку, объемом примерно в 200 литров. У ней вы вырежете крышку, расположенную по низу. По центру вырезанной крышки пробьем отверстие для дымоходной трубы диаметром около 10 сантиметров. Сама дымоходная труба будет иметь сечение в 10 сантиметров и высоту, несколько превышающую высоту бочки.

К отрезанной крышке бочки привариваем дымоходную трубу, а с обратной стороны – четыре отрезка от швеллеров.

устройство котла на дровах

Вырезаем из металлического листа крышку котла, размещаемую сверху. В ней прорезаем круглое отверстие для трубы диаметром 10 сантиметров. Затем присоединяем к дымоходной трубе собранный котел, предварительно произведя его утепление негорючими материалами, например асбестом.

Нормальной загрузкой для проверки такой печки будет примерно треть объема. На дрова сверху размещается крышка с трубой. Она может перемещаться по высоте бочки. Сверху конструкция закрывается верхней крышкой.

Как изготовить котел для бани с функцией длительного горения?

Обычный, стандартный котел для твердого топлива будет «переваривать» заложенные в него дрова не дольше 2-3 часов. Но если вы любите попариться долго, с расстановкой и отдыхом – имеет смысл задуматься над созданием котла с функцией длительного горения. Его конструкция избавит вас от необходимости постоянно бегать из парилки и подкладывать новые дрова. В качественном котле длительного горения партия дров может гореть до 20 часов. Достигается это путем ограничения притока воздуха в топку.

котел длительного горения

Принцип работы такого котла для длительного горения твердого топлива выглядит следующим образом. Чуть выше середины корпуса такой печки располагается загрузочный люк. В него размещается партия дров. Дрова поджигаются сверху. Над ними располагается ограничитель подачи воздуха, опирающийся хвостовиком конической формы на горящие дрова. Как только дрова начинают сгорать — ограничитель опускается все ниже и ниже, показывая вам, что в печку необходимо загрузить следующую партию топлива. Приятным бонусом при строительстве такого котла будет тот факт, что топить его можно не только обычными дровами и практически любыми видами твердого топлива.

Изготавливается такой котел из металлических отрезков труб с толстыми стенами. Размеры отрезка трубы: сечение примерно 30 сантиметров. Суть конструкции заключается в том, что зона горения твердого топлива искусственно ограничивается, дрова или другой горючий материал в ней уплотняется, процессы горения замедляются.

Печка такой конструкции будет иметь не только загрузочное отверстие, но и дверцу для удаления золы и других остатков сгоревшего топлива. Кстати, такая конструкция печи позволит значительно уменьшить число продуктов сгорания и копоти, образующихся в печи.

Вот собственно и есть самые простые способы построить котел для бани на дровах своими руками. Рисуйте чертеж, берите в руке исходные материалы и сварочный аппарат и вперед, у вас все обязательно получится!

Видео: Испытание самодельного котла для бани на дровах

kamin-expert.ru

Котел для бани своими руками из подручных материалов: 3 варианта

Хорошо, когда запланированного бюджета на строительство бани достаточно и на красивую отделку интерьера, и на эффектную обшивку заграничным сайдингом, и на умную автоматизированную систему отопления. Но что делать, если котельная готова, а на дорогой импортный котел средств не хватило? В таком случае можно изготовить хороший котел для бани своими руками: из металлической бочки, листов или трубы. Конечно, до автоматизации ему будет далеко, зато получится дешево и сердито. По-русски, так сказать.

Как сварить котел в баню из металлической трубы

Самый простой самодельный котел для бани – из трубы, железной или металлической. Вот только расположить ее можно как вертикально, так и горизонтально – у первого, и у второго способа есть свои плюсы и минусы.

В общем же для работы понадобится сварочный аппарат, угловая шлифовальная машинка с дисками по металлу и дизельный или бензиновый генератор.

Технология сборки горизонтальной конструкции

Трубу нужно положить и заглушить с одной стороны – с другой устанавливается дверка. Все это и есть топка, в которую можно будет потом вварить колено для воды. Сверху ставится бак из металла, и каждая свежая порция воды, во время нагревания в колене, будет поступать в бак, а холодная – займет ее место. Все нагревание будет происходить достаточно равномерно.

Сбоку трубы следует установить каменку – самую обычную полку с камнями.

Вертикальная конструкция и ее особенности

А вот если такую трубу поставить на заглушенную сторону и в ее середину вварить еще одну заглушку – низ станет топкой, а вверх послужит баком для воды. Саму полку для камней можно приварить сбоку.

Если толщина металла трубы значительна, то верхнюю и нижнюю часть такого котла рациональнее изготавливать отдельно — ввиду общей массивности конструкции. Причем для бака достаточно и тонкостенной бочки, тогда когда низ нужно изготавливать только из толстостенной трубы. Причем, чем она будет толще, тем дольше прослужит сам котел.

И, наконец, между топкой и баком можно сделать каменку, вырезать для нее дополнительную дверку и вварить внутрь чугунные колосники. Трубу от такого котла устанавливать нужно строго по центру, а саму бочку – надевать уже на нее, обварив место соединения до 100% герметичности. Ко всему в трубу желательно еще и сделать заслонку, которую обычно закрывают после прогорания дров. К слову, из котла трубу нужно выпустить металлическую, а вот надеть на нее можно и железную, и асбестовую. Ведь такая комбинированная труба – с асбестовым верхом и железным низом – самая безопасная. Она должна свободно надеваться на металл, ведь материалы при нагревании всегда имеют разные коэффициенты расширения.

Такие простые котлы в баню своими руками – прекрасная временная альтернатива дорогому промышленному, который можно купить через год-два – тогда, когда это будет удобно в финансовом плане.

Самая простая конструкция котла — на основе бочки

Вот технология, как изготовить самодельный котел для бани самой простой конструкции.

Для этого понадобится большая толстая и прочная бочка с советских времен – именно такая, которая куда крепче любых современных. В ней нужно с помощью зубила или топора вырубить верхнюю часть. После чего для выхода дыма отдельно отрезается кусок трубы – на 150 мм. Далее в бочке следует вырезать отверстие и приварить к нему эту трубу.

Теперь из другой, уже обычной 200 л бочки нужно вырезать нижнюю крышку, а в ее центре – отверстие под 10 сантиметровую трубу. Настало самое время изготовить ее – она должна быть 10 см в диаметре и высотой чуть больше высоты бочки.

После чего нужно отрезать 4 куска швеллера и приварить их крышке от 200 литровой бочки. А с другой стороны крышки — приварить 10 сантиметровую трубу.

Теперь из обычного листа металла делается верхняя крышка для котла и вырубается зубилом специальное отверстие для трубы на 10 см – так, чтобы сама труба сидела плотно, но двигалась все же свободно. После чего хомутом нужно присоединить сам котел к трубе дымохода – но перед этим обязательно утеплив асбестом или стеклотканью.

Вот после всего этого уже можно класть в котел дрова на 1/3 объема – этого будет достаточно для первой проверки. Сверху ставится труба с хорошо приваренной крышкой, сразу на дрова – ее нужно выровнять по центру котла так, чтобы во время движении вниз ничего не цепляло сами стенки котла. А уже на трубу сверху нужно надеть верхнюю крышку.

О том, как быстро высушить дрова, расскажет статья https://stroy-banya.com/banshikam/kak-byistro-vyisushit-drova.html

Осталось плеснуть в трубу немного керосина и бросить спичку. Ни дыма, ни запаха не будет – все вытянется в трубу. А чтобы дрова быстро не сгорели, нужно прикрыть поддувало.

Особенности конструирования котла длительного горения

В обычном твердотопливном котле дрова горят быстро – около 2-3 часов. А вот банные процедуры обычно затягиваются на дольше, а потому, чтобы из парилки в одном полотенце не пришлось бегать подкидывать дров, ничего нет лучше, чем котлы для бани самодельные длительного горения – это просто. При тех же объемах дрова в нем будут гореть все 20-30 часов, а все благодаря ограничению поступлению воздуха.

Сам принцип работы котла такой: через загрузочное отверстие, которое расположено выше середины самого корпуса, поступает партия дров и поджигается в ее верхней части. Над топливом находится ограничитель, который опирается на дрова коническим хвостовиком. По ходу горения дров этот ограничитель подачи воздуха медленно опускается в нижнюю часть печи и служит своего рода сигнализатором дозагрузки следующей партии топлива. Причем топить такой котел можно не только дровами – но и брикетированным торфом, углем и модными пеллетами.

Если вы хотите узнать, что лучше: дрова или топливные брикеты, советуем прочитать статью https://stroy-banya.com/banshikam/toplivnye-brikety-ili-drova-chto-luchshe.html

Для изготовления этого котла тоже понадобится толстостенная стальная труба – лучше диаметром 30 см и длиной 8 м 50 см. В верхней ее части нужно вварить отводок из другой трубы – диаметром 100 мм, и длиной не больше 40 см. Весь секрет такой конструкции – в ограничении зоны горения топлива, которая хорошо уплотняет дрова, а потому не позволяет избыточному количеству кислорода быстро сжигать топливо. И всем этим занимается специальное приспособление – отрезок трубы в 60 мм, длина которого больше длины печи – 90 см. К нижнему торцу этого ограничителя нужно приварить специальный стальной диск 27 диаметра с крыльчаткой – шесть дугообразных лопастей. Причем внутренний диаметр трубы будет ограничен 20-ю мм, чтобы ограничить то количество воздуха, что поступает в зону горения.

Верхнюю часть котла нужно закрыть съемной круглой крышкой с центральным отверстием, диаметр которого немного больше наружного диаметра самого штока ограничителя – это позволит ему свободно перемещаться внутри всего топливного прибора. А вот в нижней части корпуса изготавливается прямоугольное отверстие с дверцей – для периодического удаления продуктов сгорания. К слову, золы в такой печке будет намного меньше, как и копоти в дымоходе. А вот тепло, которое будет образовываться при сгорании топлива, сразу поступит для обогрева теплоносителя с жидкостью. Для чего в баке – прямоугольном параллелепипеде – проходит труба, приваренная к дымоходу печи. К самому баку присоединены трубопроводы, по которым отводится и подается вода.

О том, как чистить дымоход, подробно описано в статье https://stroy-banya.com/delaem_pech/chistka-dymoxoda.html

Вот и вся премудрость, как делаются котлы для бани своими руками – изучайте чертежи, смотрите видео и смело беритесь за сварочный аппарат. Все получится!

Оцените статью: Поделитесь с друзьями!

stroy-banya.com

Котел для бани, какой лучше, критерии выбора, фото

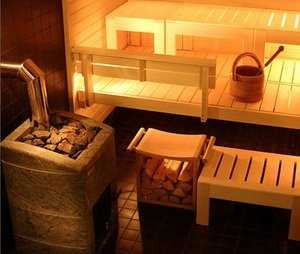

Газовый котел для бани — фото интерьера парной

Виды банных котлов для нагрева воды

Котел для бани часто путают с печью, особенно рассматривая самые простые агрегаты, энергоносителем в которых является специальное твердое топливо, или, чаще — дрова. На самом деле котел имеет более сложное устройство, и представляет собой оборудование, которое состоит из печи, бака для нагрева воды, теплообменника, дымохода.

Принцип работы банного котла для подогрева воды

Теплообменник — змеевик, состоящий из конструкции труб: «две в одной», радиаторной решетки. В основной трубе — теплоноситель для отопления. В ней также расположена вторая труба для подачи горячей воды. Для максимальной теплоотдачи вода в них циркулирует в разных направлениях.

Оборудование для подогрева воды может быть встроенным, или выносным. Часто бак размещают в парилке, в предбаннике, или в обмывочной. Обкладывают камнем или кирпичом для лучшего удержания тепла. В первую очередь, выбор агрегата зависит от того, какой энергоноситель будет использован: электричество, газ, дрова, или специальное твердое топливо.

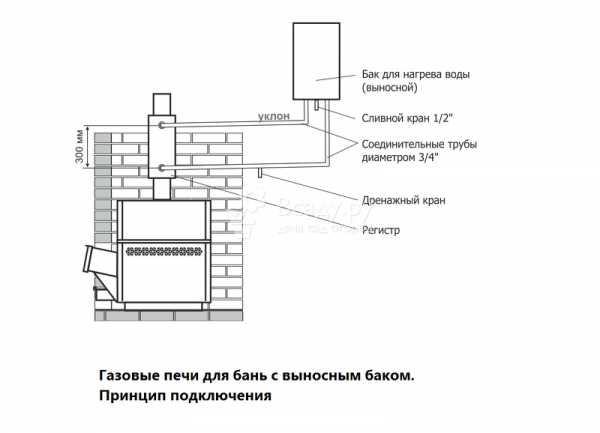

Газовые печи для бань с выносным баком — принцип подключения

Электрокотлы для бань

Электрический котел сегодня используется практически в каждой квартире, поскольку по принципу работы он представляет собой обычный бойлер. Если рассматривать такое оборудование, как вариант подогрева теплоносителя для отопления — электрокотел неэкономичен.

При этом, само оборудование и его монтаж стоят недорого. Электрические котлы для бани практически не используются, поскольку имеют существенные недостатки:

• большое потребление электроэнергии;
• необходимость в трёхфазной сети с высокой мощностью.

Но применение электрических котлов имеет и положительные моменты: экологичность, чистота в помещении, компактность, работа в автоматическом режиме. Поэтому, в небольшой баньке часто устанавливают бойлер, или маленький одноконтурный котел — для подогрева воды в обмывочной.

Электрический котел устанавливают, когда баня находится в подвальном помещении, или гараже частного дома. В случае установки такого оборудования следует учитывать, что камни для создания пара также могут нагреваться от электричества.

Газовые котлы для бани

Самые выгодные и эффективные в использовании газовые агрегаты: компактные, простые и недорогие в эксплуатации, многофункциональные. Нет необходимости постоянно приобретать топливо. Используются для отопления предбанников и обмывочных, нагрева горячей воды.

В процессе топки газовое обогревающее оборудование не выделяет ни гари, ни запаха. Так как газовые устройства взрывоопасны, изготавливать их своими руками не рекомендуется. Существуют специализированные газовые банные котлы, которые предназначены только для нагрева камней, парной, небольшого предбанника.

Специализированный газовый котел для бани с баком и каменкой

Для крупных банных комплексов, или одновременного отопления жилых помещений и пристроек используются газовые котлы для дома:

• Одноконтурные — для обогрева небольшой баньки, подогрев воды в обмывочной.
• Двухконтурные — отапливают предбанник, нагревают воду. Если баня пристроена к дому, то оборудование можно использовать и для его индивидуального отопления.
• Трехконтурные — для обогрева полов помещения, и когда при бане оборудован небольшой бассейн.

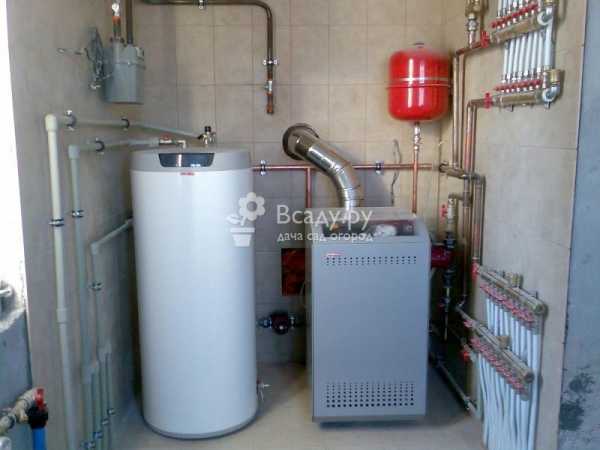

Напольный газовый котел для отпления и подогрева воды в больших объемах

Давление газа — важный критерий при выборе котла для бани

Следует учитывать, что подавая газ на котел из центральной магистрали, или тем более — из баллона, необходимо следить за давлением. При покупке котла давление в сети — является одним из критериев его выбора, поскольку производители предупреждают, что нарушение подачи энергоносителя — не безопасно для эксплуатации устройства.

Твердотопливные котлы для бань

Твердотопливные агрегаты длительное время хранят тепло, не требуют дополнительного подключения к источнику питания. Но их эксплуатация дорого обходится, поэтому они используются только для подогрева воды в обмывочной, и, реже — для обогрева небольшого предбанника.

Твердотопливный котел со съемным баком

Для этого вида котлов необходим уголь определенной фракции и влажности, поскольку дров для подогрева воды понадобится слишком много. Из-за угля в помещении будет присутствовать специфическая пыль, от которой сложно избавиться. Кроме того данное оборудование не может работать в автоматическом режиме. И самый неприятный момент — понадобится регулярная чистка котла.

Принцип работы твердотопливной печи для бани с выносной топкой подробно описан в нашей статье.

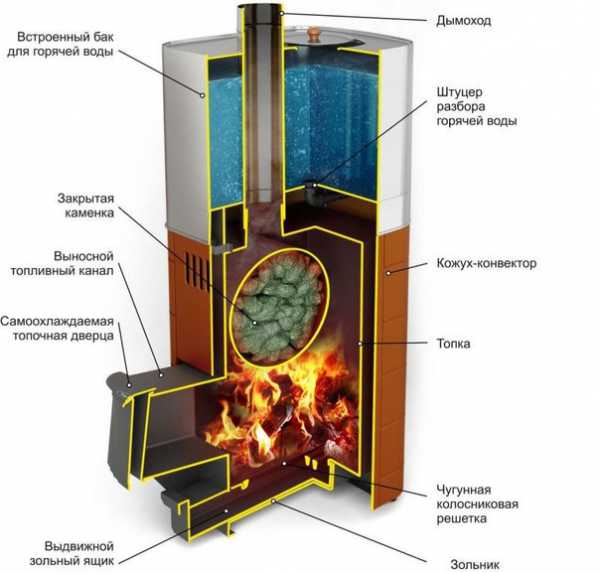

Устройство твердотопливного котла для бани

Чаще всего для маленьких бань используют простые дровяные котлы, которые также относятся к твердотопливным. Такое оборудование обычно устанавливается вместе с печью, при возведении бани. В отличие от других типов эноргоносителя — можно сделать дровяную печь и котел для бани своими руками, но для этого понадобится определенный опыт в строительстве.

Делаем дровяной котел для бани

Первым делом необходимо подготовить место для размещения оборудования: укрепить напольное покрытие. Используемые материалы:

• Шамотный кирпич;
• Асбестовый картон, толщиной более сантиметра;
• Металлический лист, толщиной от одного миллиметра.

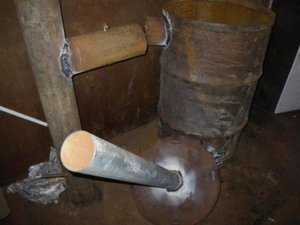

Дровяной котел для бани с баком сделанный своими руками

Основание делают ровным и прочным. Для изготовления дымохода используются только негорючие материалы. С внешней стороны его дополнительно покрывают теплоизоляцией. Важно знать: место соединения отопительного устройства с дымоходной трубой делают разборным.

Процесс изготовления состоит из трех этапов: подготовка материалов, приваривания опор, создание экрана.

Материалы

Выбрав котел в бане цилиндрической формы, используйте металлическую бочку литров на 200. Подойдет толстая труба диаметром в полметра, длиною до метра.

А также приготовьте:

• Арматуру толщиной 14 мм, сделав три отрезка по 3 см для опор.
• Металлический лист толщиной 4 мм;
• Металлический лист толщиной 5 мм;
• Кирпичи и цемент.

Сборка

Привариваем к корпусу параллельно три опоры. Первая, нижняя на самом дне. Средняя располагается в зависимости от расположения поддувальной дверцы. Третья ниже на 20 см от верха корпуса.

• Далее вырезаем дно и крышку из листов металла. В крышке делаем отверстие кольца дымохода.
• В боковой части корпуса делаем отверстие для короба. Туда монтируем дверки печные и поддувальные.
• Внутри короба делаем перегородку для отсеков. И делаем экран: выкладываем кирпичную стену или полностью обкладываем котел.
• Для конвекции воздуха внизу оставляем отверстие. Но для начала ввариваем короб в бочку или трубу.
• Вставляем дно, крышку, колосник. Устанавливаем дымоход.

Даже сэкономив на самостоятельной сборке котла для бани, немало средств и времени уйдет на закупку и поиск материалов, не говоря о монтажных работах. Если на вашем участке есть централизованная подача газа — лучше использовать более современное нагревательное оборудование.

Выбираем котлы в баню

Для поддержания стабильной оптимальной температуры горячей воды рекомендуется устанавливать оборудование с чугунными теплообменниками. Они нагреваются медленно, но долго держат нужную температуру.

В пользу установки газового нагревательного оборудования в бане говорят такие факты:

• Экономия в расходе топлива и его оплате, если сравнивать с электрическим или твердотопливным оборудованием.
• Экологичность: отсутствие гари, запаха, вредных выхлопов.
• Простота установки, настройки, эксплуатации, ремонта.
• Потребление электроэнергии всего 40 кВт.
• Компактность.
• Одновременный нагрев помещения, воды.

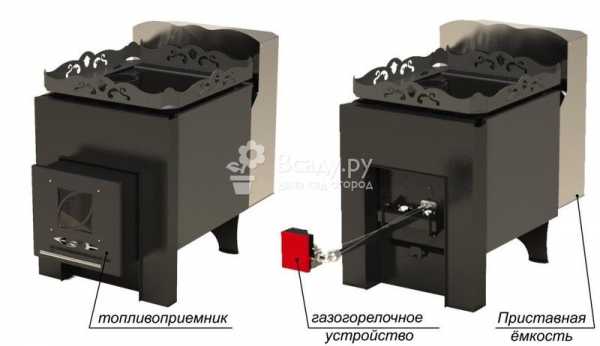

Конструкция и комплектация специализированной газовой печи для бани

Учитывая все эти факторы можно сделать вывод, что установка газового устройства — экономичное и экологичное решение. Выбирают его с учетом параметров бани и функций, которые оно выполняет. Газовый котел для бани выбирают по таким характеристикам: тепловая мощность, наличие автоматики, средств контроля. Подбирая оборудование, необходимо обратить внимание на его номинальную производительность.

Подробную информацию о выборе газового котла для обогрева дома вы найдете в нашем материале.

Настенные газовые котлы для подогрева воды

Для деревянной бани не стоит приобретать настенное оборудование, только напольное. Так как в этом случае недопустима высокая температура продуктов сгорания. Согласно правилам пожарной безопасности можно устанавливать газовые котлы в баню, высота помещения которой, не менее трех метров. А ширина дверного и оконного проемов не менее 80 см.

Если котел устанавливается индивидуально для бани, то рекомендуется обратить внимание на оборудование последних моделей, которые могут работать от двух энергоносителей. Вы сами можете выбирать, использовать газ, или дрова. Яркими примерами таких устройств являются: Теплодар, Уралочка, Синара, Термофор.

Универсальные газовые котлы для бани Термофор

Поскольку современное оборудование дает возможность использовать любой источник энергии, выбор устройства зависит от их доступности все меньше. Поэтому при покупке котла следует больше обращать внимание на:

• общую площадь парной;
• качество и толщину метала печи;
• скорость и температура нагрева;
• объем бака для воды;
• размеры и габариты: трубы, печки, бака.

Установка газового котла в бане своими руками

Перед подключением оборудования необходимо оформить соответствующие разрешения и согласовать проект в органах власти. Разработать в специализированной службе проект газоснабжения, после чего направить его и сопутствующие документы на согласование, например, в Горгаз. Потребуются бумаги от производителя: техпаспорт оборудования, инструкция, сертификат соответствия.

Работы с газовым оборудованием осуществляются специалистами в соответствии с принятыми правилами и нормами: СНиП 42-01-2002 и II-35-76, свод правил: СП-41-104-2000. В них дано подробное описание, как правильно выполнять данные работы, и что делать категорически запрещено. К примеру, диаметр дымохода подбирается в соответствии с мощностью устройства по специальным формулам.

Настенные газовые котлы для подогрева воды

Получив нужные разрешения можно приступать к работам: подвести газопровод и водоснабжение, облицевать стену противопожарным материалом, сделать отверстие для дымохода.

• Промыть системы труб устройства.
• Настенное оборудование прикрепить к планкам.
• Сделать отверстия в стене, закрепить планки анкерами или саморезами.
• Зафиксировать котел на крепёжных планках.
• Присоединить к трубам краны, фильтры;
• Присоединить краны на входе, выходе;
• Установить сгоны;
• Подключить отопительную систему;
• Соединить сгон с отоплением;
• Подключить водоснабжение;
• Присоединить дымоход.

Для напольного оборудования выделяется отдельное помещение. Стены и пол покрывают специальными противопожарными материалами. Агрегат прикручивают к полу. Остальная схема подключения идентична настенному варианту.

Итог

Сегодня существует множество вариантов котлов для бань, поэтому каждый сможет выбрать необходимое оборудование для своих потребностей. Выполняя самостоятельно монтаж, сборку, или подключение агрегата соблюдайте все указанные производителем нормы и правила — от этого зависит безопасность вас и вашей семьи. Помните, газовое оборудование взрывоопасно.

vsadu.ru
