Стандартный размер фбс – Узнайте размеры фундаментных блоков (ФБС), Таблицы, ГОСТ

Содержание

характеристики и размеры, расшифровка маркировки, цены

Фундамент принимает на себя нагрузку от стен, крыши, перекрытий и равномерно распределяет ее на землю. Выбор искусственного основания зависит от гидрологических и геологических условий, а также типа и массивности строения. Для участков с твердым грунтом и незначительной влажностью рекомендуется использовать фундаментные блоки строительные (ФБС). Что собой представляет такой базис, какие бывают размеры, вес и как дорого можно его приобрести? Чтобы ответить на все вопросы, подробно изучим особенности.

Оглавление:

  1. Технические параметры
  2. Маркировка и типовые размеры
  3. Плюсы и минусы
  4. Сфера применения и цены

Характеристики

Согласно ГОСТ 13579-78 в производстве используются тяжелые, керамзитные или плотные силикатные бетоны. Это сырье конструкционного типа, из которого получают литые изделия повышенной крепости и плотности. К соблюдению стандартных размеров и веса фундаментных блоков предъявляются самые строгие требования. От этого зависит прочность основания и долговечность всего строения.

Так как элементы испытывают нагрузку на сжатие, в них присутствует внутренняя арматура, предусмотрена закладка монтажных петель из гладкого горячекатаного прутка. Это необходимо для удобства перемещения и транспортировки плит ФБС.

Для придания строительному материалу соответствующей твердости применяют две технологии:

  • Просушка – схватывание бетона происходит естественным образом. Блоки располагают в крытом проветриваемом помещении и выдерживают в течение нескольких недель.
  • Пропарка – ускоренный способ обработки под воздействием высокого давления в условиях повышенной влажности. Достичь нормативной твердости в 70 % удается всего за сутки.

Качество изделий, полученных разными способами, совершенно одинаковое. Но из-за дорогой технологии цена пропаренных немного выше.

Условные обозначения

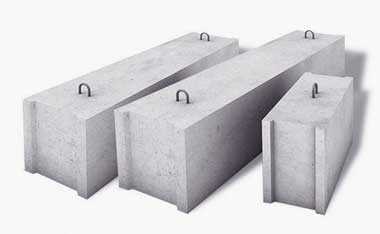

Аббревиатура ФБС дословно расшифровывается как фундаментные блоки строительные или сплошные. Под названием подразумевается цельная отливка с гладкими поверхностями. По форме она напоминает кирпич, только гораздо большего размера. В торцах имеются неглубокие вырезы, которые заполняют бетоном, соединяя элементы между собой во время монтажа.

Кроме типовых форм существуют другие виды, отличающиеся конфигурацией.

1. ФБВ – с отверстиями для прокладки инженерных коммуникаций и укладки перемычек.

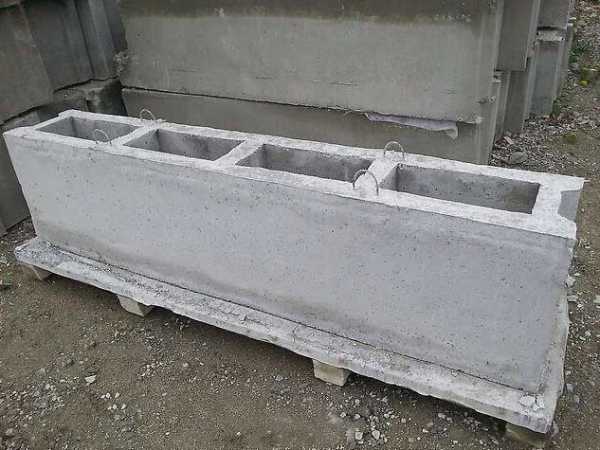

2. ФБП – модули с пустотными камерами, открытыми вниз.

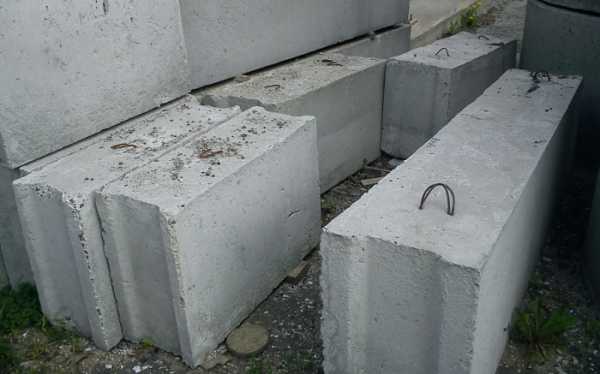

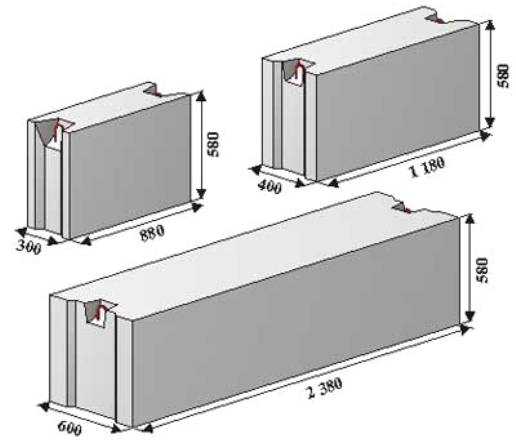

В нормативной документации предусмотрены такие типовые размеры блоков ФБС:

  • длина 600/900/1200/2400 мм;
  • ширина 300/400/500/600 мм;
  • высота 300/600 мм.

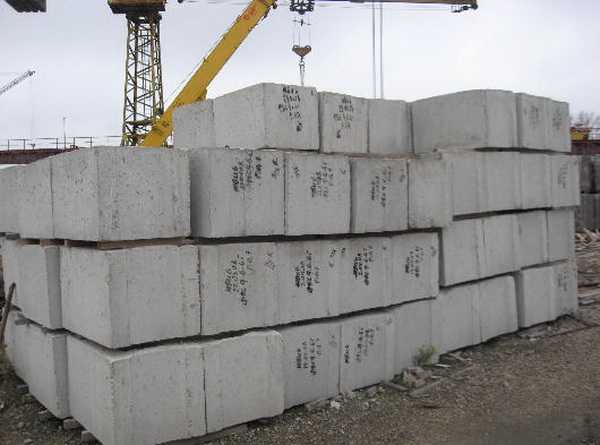

Вес изделий разных габаритов может колебаться от 0,25 до 2 тонн.

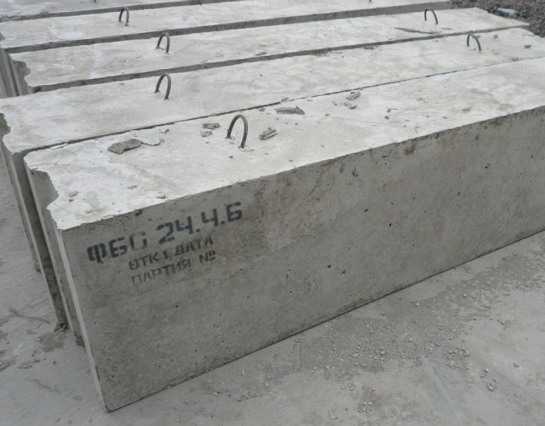

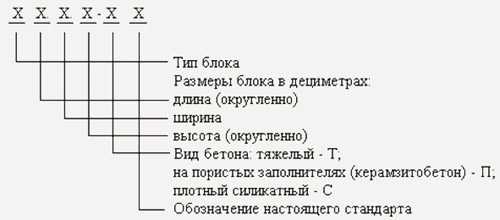

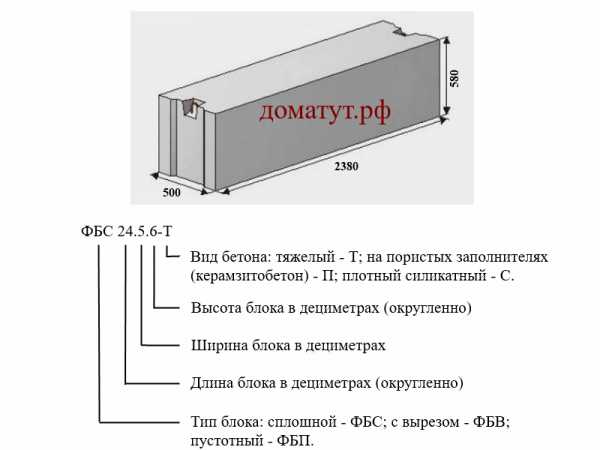

Маркировка включает в себя тип, размеры в дециметрах и вид бетона. Например, расшифровка ФБС12.3.6–Т выглядит так:

  • ФБС – фундаментные блоки сплошные;
  • 12 – длина 1180 мм;
  • 3 – ширина 300 мм;
  • 6 – высота 580 мм;
  • Т – тяжелый бетон.

Зная основные размеры, определяют, сколько всего штук нужно купить для строительства. Ориентируясь на вес, рассчитывают число модулей для перевозки в одной машине. Если в этих выкладках учесть актуальную стоимость, то нетрудно запланировать предварительную сумму расходов.

Преимущества и недостатки

Намечая строительство на основе ФБС, следует хорошо взвесить их сильные и слабые стороны. Это поможет утвердиться в целесообразности выбора основного материала.

Достоинства:

1. Высокая прочность. Бетонные блоки способны равномерно распределять и выдерживать значительные нагрузки.

2. Универсальность применения. Материал активно востребован в гражданском и промышленном строительстве.

3. Устойчивость к погодным условиям Независимость от времени года и атмосферных явлений позволяет проводить работы круглый год в любой климатической зоне.

4. Стандартные размеры. Типовые габариты позволяют делать точные расчеты стройматериала при закупке.

5. Сжатые сроки монтажа. При заказе готовой конструкции отпадает необходимость в трудоемком и длительном процессе изготовления монолитной плиты. Ускоренные темпы строительства снижают общую стоимость блочного объекта на 20-25%.

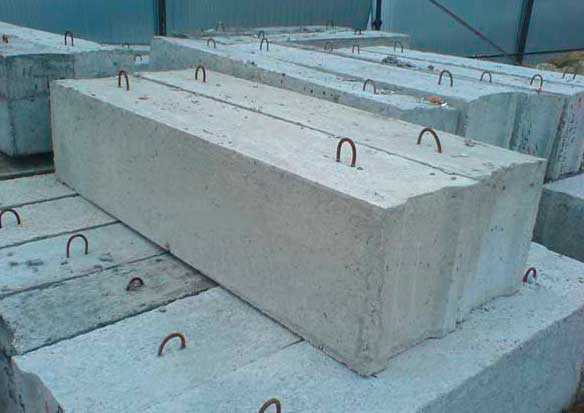

6. Простота укладки. Благодаря стальным петлям, закрепленным в бетоне, упрощается разгрузка краном и монтаж.

7. Конструктивность. Наличие пазов усиливает соединительные швы.

8. Долговечность. Расчетный срок службы построек из блоков составляет 40-50 лет.

Недостатки:

  • Необходимость привлечения бригады профессиональных строителей и специальной техники.
  • Большой риск проседания отдельных участков фундамента.

Где применяются ФБС?

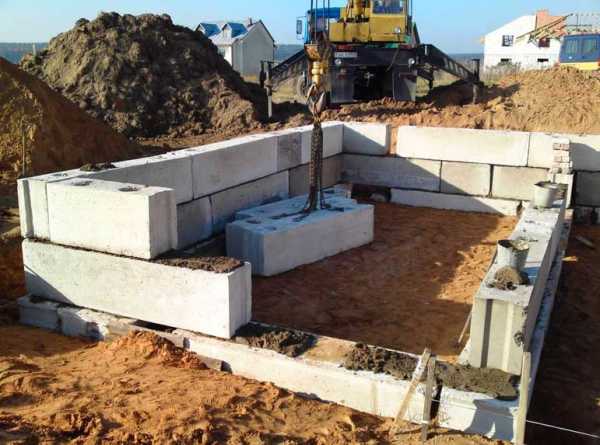

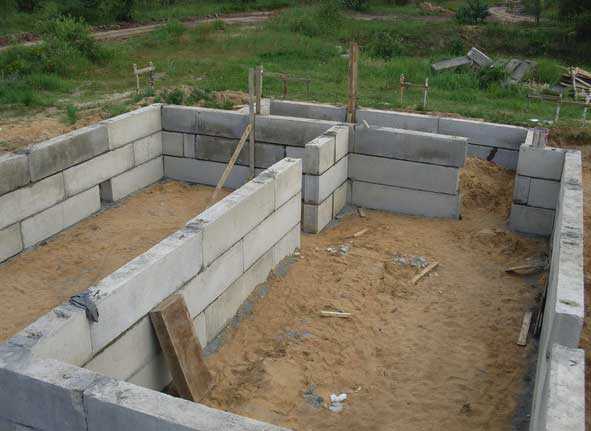

Сплошные бетонные изделия предназначены для закладки фундаментов многоэтажных или массивных строений. Основания из блоков и монолитных плит находятся на одном качественном уровне. Однако использование первых значительно снижает стоимость и ускоряет строительство. Они активно применяются при сооружении цокольных этажей, погребов, подвальных, технических помещений, неотапливаемых объектов. Для кладки стен подходят пустотные модули ФБП, вес которых намного меньше.

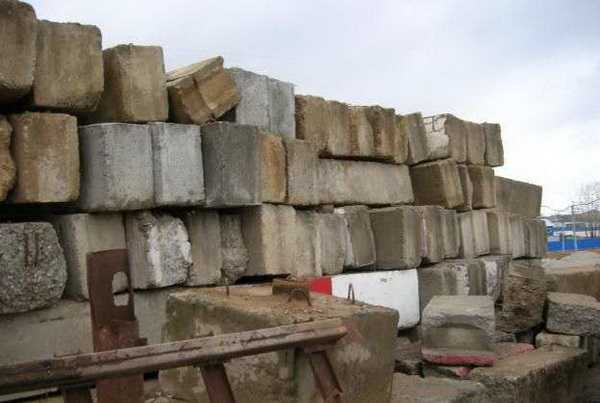

Блоки, уже побывавшие в употреблении, продаются по стоимости, сниженной на 30-50 %. Поэтому их нередко применяют в качестве стационарного или временного ограждения различных объектов.

Маркировка изделийМасса, кгЦена, руб/шт
6-3-6240-250690-850
6-4-6300-310860-960
6-5-6350-3901010-1020
9-3-6350-370580-990
9-4-3220-240690-820
9-4-6470-490780-1230
9-5-3280-300750-970
9-5-6590-610980-1550
9-6-6700-7401230-1850
12-3-3240-270450-630
12-3-6460-510770-1280
12-4-3310-330530-1100
12-4-6640-6751060-1670
12-5-3360-380670-1360
12-5-6790-8001300-2070
12-6-3460-480810-1490
12-6-6940-9601580-2500
24-3-6970-10251520-2350
24-4-61300-13502000-3000
24-5-3790-12001700-2200
24-5-51560-15902690-3200
24-5-61630-16802500-3650
24-6-31000-10202040-3100
24-6-61960-19803000-3970

stroitel-list.ru

Блоки ФБС размеры | Фундамент для Дома

Фундаментные блоки стеновые являются наиболее востребованными в сфере современного строительства, ведь они доказали свою эффективность и надежность на практике. Поэтому, большинство профессионалов выбирают именно этот материал при возведении какой-либо постройки.

При этом специалисты стараются учитывать не только морозостойкость, вес, плотность материала, но и габариты блоков ФБС, которые прописываются в соответствующем государственном стандарте.

ГОСТ, определяющий размеры стеновых фундаментных блоков

Основным государственным стандартом, который регулирует размеры фундаментных блоков ФБС, является ГОСТ 13579-78. Он распространяет свое действие на материалы, изготавливаемые из плотного, легкого и силикатного бетона, с плотностью не менее  1800 кг/м3 и которые предназначаются для технических подвалов зданий и стен подвалов.

Согласно ему различают несколько типов блоков, от которых и зависит параметры материала (длина, высота, ширина).

В этом документе также представлены блоки ФБС размеры, которых имеют свои условные обозначения. А в зависимости от того, из какого типа бетона изготовлена железобетонная конструкция, блоку присваивается определенная маркировка. Она определяется также исходя из класса бетона по прочности, массы блока, расхода материалов и марки монтажной петли.

Но размеры фундаментных блоков ФБС – это еще не весь перечень того, что регулирует данный стандарт. Правила хранения, транспортировки блоков и присвоения маркировки также указываются в этом документе.

Размеры стеновых фундаментных блоков

Сортамент данного типа блоков состоит из 14 типоразмеров изделий.

При этом основной размерной характеристикой для таких железобетонных конструкций является их ширина, а второстепенными размерами блоков ФБС принято считать длину и высоту.

Согласно длине весь сортамент материалов подразделяется на 3 типоразмера:

  • 2300 мм;
  • 1180 мм;
  • 880 мм.

Размеры фундаментных блоков по ГОСТу также учитывают высоту изделий. Согласно этому параметру сортамент делится на 2 группы:

Блоки ФБС, размеры которых также включают ширину, подразделяются на изделия с параметрами:

Таким образом, выходит, что самый большой блок достигает параметров 2380х600х580 мм (длина, высота, ширина), а фундаментные блоки размеры, которых по ГОСТ самые маленькие укладываются в габариты 880х300х580 мм.

Как правильно подобрать размеры ФБС

Для того чтобы правильно определиться с параметрами фундаментных блоков, необходимо изначально грамотно рассчитать площадь основания, выяснить, какой будет кладка и учесть толщину перекрытий и возводимых стен. Фундаментные блоки, размеры которых вы уже определили для себя, имеют еще и особенную маркировку.

Она представляет собой защитный код, в котором содержится информация для покупателя. К примеру, ФБС 6-4-6 говорит о том, что железобетонная конструкция имеет высоту 600 мм, ее длина составляет 400 мм, а ширина – 600 мм.

Если размеры блоков ФБС указываются в маркировке в таком виде ФБС 24-6-6 т., это значит, что блок имеет длину 2400 мм, высоту и ширину – по 600 мм.

При этом буква «т» указывает на то, что конструкция изготовлена из тяжелого бетона.

Размеры фундаментных блоков также важно учитывать, исходя из характера грунта. Например, для глинистых и вздувающихся грунтов рекомендуется выбирать блоки типа ФБС 24-6-6 либо подобные им. На выбор параметров блоков также влияют:

  • Деформация почвы;
  • Нагрузка стен, трасс, колон;
  • Глубина их укладки.

Учитывая все факторы, можно построить хорошо отапливаемое подвальное помещение, что не всегда возможно сделать с другими типами фундамента. Выбрав блоки ФБС, размеры которых абсолютно соответствуют будущей постройке, а также, учитывая характеристики самого материала: его плотность, морозоустойчивость, долговечность, можно добиться возведения идеального здания, которое будет отличаться от других своей прочностью и безупречным внешним видом.

Размеры бетонных блоков ФБС прямым образом влияют и на вес конструкций. Этот фактор необходимо учитывать, ведь для транспортировки и укладки блоков обязательно понадобится грузоподъемный транспорт и техника.

На нашем сайте вы можете посмотреть возможные размеры фундаментных блоков, оценить внешний вид таких конструкций и решить для себя, какие параметры вам понадобятся. Ведь, прежде всего, необходимо предварительно продумать ход работ, определиться с типом изделий, учесть все нюансы строительства, а уже после этого выбирать конструкции исходя из их габаритов.

funddom.ru

Бетонные блоки ФБС размеры, вес и маркировка.

Бетонные блоки для стен подвалов. Виды.

      Блоки стен подвалов подразделяются на три вида: ФБС - сплошные; ФБВ - сплошные с вырезом для укладки перемычек и пропуска коммуникаций под потолками подвалов и технических подпольев; ФБП - пустотные (с открытыми вниз пустотами).        Ниже подробнее описаны блоки сплошные ФБС из тяжелого бетона. Если Вас интересуют ФБС из бетона на пористых заполнителях (керамзитобетон) или из плотного силикатного бетона, а также блоки ФБВ или ФБП подробную информацию читайте в ГОСТ 13579-78* "Блоки бетонные для стен подвалов. Технические условия".

Блоки для стен подвалов сплошные (ФБС)

       Самое широкое применение в строительстве получили бетонные блоки ФБС из тяжелого бетона (индекс Т в конце маркировки). В основном из них выполняют сборные ленточные фундаменты, стены подвалов зданий, подпорные стены удерживающие грунт. Кроме монтажных петель арматура в блоках ФБС отсутствует.

Плюсы блоков ФБС:

1. Высокая прочность.
2. Высокая скорость монтажа стен.
3. Долговечность, (как вариант возможно использовать б/у блоки).
4. Широкое распространение.
5. Большой вес (при выполнении из блоков подпорных стен).

Минусы блоков ФБС:

1. Высокая стоимость.
2. Большой вес - для разгрузки и монтажа необходим кран.
3. Высокая теплопроводность от 0.9 до 1.75 Вт/(м•град).

Маркировка

Размеры и вес блоков ФБС

       Блоки имеют стандартные размеры указанные в ГОСТ 13579-78. Ширина в зависимости от необходимой толщины стены бывает 300, 400, 500, 600 мм. Высота кратно 600 мм (580 мм блок плюс 20 мм толщина раствора) и кратно 300 мм (280 мм блок плюс 20 мм раствор). Длина 2380 мм, 1180 мм и 880 мм, вертикальный шов выполняется из раствора также толщиной 20 мм.
№ п/п Эскиз блока Марка изделия Размеры в мм Масса, т
Длина L Ширина b Высота h
1 ФБС24.3.6-Т 2380 300 580 0,97
2 ФБС24.4.6-Т 2380 400 580 1,30
3 ФБС24.5.6-Т 2380 500 580 1,63
4 ФБС24.6.6-Т 2380 600 580 1,96
5 ФБС12.4.6-Т 1180 400 580 0,64
6 ФБС12.5.6-Т 1180 500 580 0,79
7 ФБС12.6.6-Т 1180 600 580 0,96
8 ФБС12.4.3-Т 1180 400 280 0,31
9 ФБС12.5.3-Т 1180 500 280 0,38
10 ФБС12.6.3-Т 1180 600 280 0,46
11 ФБС9.3.6-Т 880 300 580 0,35
12 ФБС9.4.6-Т 880 400 580 0,47
13 ФБС9.5.6-Т 880 500 580 0,59
14 ФБС9.6.6-Т 880 600 580 0,70

xn--80ahyhwag.xn--p1ai

размеры и порядок применения для строительства фундаментнов

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи
    • ВсеВидыИнструментРаботыУстройство

      Динамические и статические испытания свай

      Использование железобетонных свай

      Изготовление винтовых свай своими руками

fundamentaya.ru

Размеры блоков ФБС

Фундаментные блоки ФБС: как правильно определить нужные размеры и рассчитать требуемое количество изделий для быстрого и безошибочного возведения надежного сборного фундамента для вашего дома

Хороший дом всегда начинается с надежного фундамента, и эта аксиома лежит в основе проектирования и технологий возведения прочных и долговечных зданий.

В современном строительстве все популярнее становятся сборные и комбинированные основания, что значительно удешевляет «нулевой» цикл возведения дома без потери прочности. Для этого используются блоки ФБС, размеры и прочность которых позволяют подобрать все элементы в полном соответствии с проектными параметрами.

Чтобы выбор фундаментных блоков был правильным, необходимо учитывать, что фундамент не только должен выдерживать вес здания, но и равномерно распределять его по грунту.



Технические свойства и особенности блоков ФБС

Изготовитель должен обеспечивать точное соответствие прочностных и геометрических характеристик блоков требованиям ГОСТ 13579-78, ведь любое отклонение может в последующем привести к быстрому разрушению здания. Блоки фундаментные ФБС представляют собой параллелепипед из тяжелого, керамзитового или силикатного бетона плотностью не менее 1800 кг/м³ без пустот, с технологической подформовкой для вертикального армирования кладки раствором. Класс прочности бетона предусматривается не ниже В 7,5.

Технология изготовления предусматривает уплотнение бетона на вибростолах, а специальные опоки обеспечивают заданные размеры и плотную, гладкую поверхность. Изделия с нарушением геометрии в последующем не позволят возвести ровную кладку, а толщина швов будет больше нормативных значений (2- 5 мм), что может нарушить гидроизоляцию всей конструкции. Качественная, плотная поверхность служит гарантией от преждевременного растрескивания и разрушения даже во влажной среде.

ГОСТ на блоки ФБС регламентирует изготовление изделий длиной 2380, 1180 и 880 мм. При этом ширина варьируется от 300 до 600 мм с интервалом 100 мм, высота может быть 280 и 580 мм. Изделия с высотой 280 мм практически не используются в современном строительстве фундаментов по причине низкой несущей нагрузки при практически одинаковой цене, поэтому многие производители не включают их в свой ассортимент.

Габаритные размеры в дециметрах заложены в маркировке с округлением до большего значения. Например, блок ФБС 24.4.6 имеет фактические размеры 2380х400х580 мм. Буква «С» в обозначении типа блока означает, что конструкция сплошная. Это самое большое изделие в предлагаемом сортаменте, позволяющее максимально ускорить возведение фундамента, но и имеющее максимальный вес при изготовлении из тяжелых марок бетона (М 100, М 200) — 1,96 т.

Так же необходимо учитывать, что вес блоков ФБС, даже самых маленьких, достигает 260 кг, что требует при работе с ними использования тяжелой спецтехники.

Некоторые производители предлагают эти виды изделий меньшей массы, несмотря на маркировку тяжелого бетона «Т». В таком случае они изготовлены либо из керамзитового бетона и должны быть промаркированы буквой «П», либо из силикатного «С», либо в процессе производства были недостаточно уплотнены и могут иметь пустоты и поры. Поэтому при покупке уточните марку и вес фундаментных блоков ФБС и убедитесь в наличии подтверждающего качество документа.

Крупногабаритные блоки ФБС применяются, помимо ленточных сборных фундаментов, для возведения подвальных этажей и неотапливаемых сооружений технического характера.



Выбор размеров фундаментных блоков

Габариты изделий наравне с видом бетона и его классом по прочности на сжатие определяют:

  • прочность возводимой конструкции,
  • технологический процесс сборки элементов,
  • сроки проведения работ «нулевого» цикла,
  • цену блоков.

Размеры ФБС блоков выбираются в зависимости от:

  • типа грунта, его прочности и устойчивости,
  • толщины стен и перекрытий,
  • веса строения, определяемого его габаритами и строительными материалами,
  • требуемой конструкционной прочности фундамента,
  • вида кладки,
  • площади фундамента.

При подборе размеров и расчете количества блоков оптимальным считается 4-5 штук на длину стены. Например, для стандартной 10-ти метровой стены дома предпочтительней будет 4 блока длиной 24 дм, чем 8 штук длиной 12 дм.

Чем более неустойчивый грунт, тем больше габариты несущих элементов. Например, для возведения фундамента на глинистых и суглинистых грунтах, которые и сами оказывают давление на конструкцию, должны использоваться крупногабаритные блоки ФБС 24.6.6. А для песчаных сухих грунтов для закладки на глубину 60 — 70 см подойдут средние — ФБС 12.6.6-т. Такая же прямая зависимость размеров и с расчетной нагрузкой на основание.

Ошибочно считать, что ширина блоков всегда равна толщине стен. Допускается выступание стены с одной стороны до 10 см, а если выступание двухстороннее, то до 6 см с каждой стороны. Обычно используются блоки разных размеров для наиболее плотной укладки и оптимальной перевязки швов. Фундаментные блоки, изготовленные по  ГОСТ 13579-78, благодаря высокой точности размеров и прямолинейности, при правильной укладке способны свести к минимуму кривизну комбинированного фундамента и служат отличным направляющим ориентиром при последующей кладке стен.



Малогабаритные блоки ФБС

По отраслевым стандартам выпускаются изделия длиной 400 и 600 мм для негабаритных конструкций. Предлагаются даже блоки из тяжелого бетона по ТУ с размерами 400х200х200 мм для малоэтажных легких домов из дерева и пеноблоков. Они оптимально сочетают высокую прочность и малый вес (в среднем 31 кг). Такие изделия незаменимы при отсутствии спецтехники, для самостоятельной кладки основания на песчаных грунтах.

К нестандартным можно отнести фундаментные блоки ФБС 6.6.6, набирающие все большую популярность по причине универсальности применения для:

  • возведения стен погребов и подвалов,
  • оснований, в том числе и столбчатого типа, для дачных домиков и небольших коттеджей,
  • в комбинации с литыми ленточными фундаментами и в качестве основного элемента.

Они изготавливаются из тяжелых марок бетона, что обеспечивает высокую прочность и позволяет возводить из них стены любой высоты.



Для чего нужно знать массу блоков для фундамента

ГОСТ на блоки ФБС, помимо габаритных размеров и прочностных характеристик, предусматривает нормирование массы (в справочном формате). Это необходимо для экспресс-контроля качества, ведь нормативное значение плотности бетона невозможно определить в условиях строительной площадки.

Параметр потребуется и для правильного выбора спецтехники для укладки блоков, погрузочно-разгрузочных операций, а также для транспортировки материалов. Блоки ФБС, вес и размеры которых определяют норму погрузки изделий в автомобиль, перевозятся 10-ти и 20-ти тонными автомобилями. Имея в распоряжении такую информацию можно минимизировать свои расходы на транспортировку таких громоздких и тяжелых изделий. К тому же многие компании насчитывают немалые суммы за простой техники в случае возникновения непредвиденных ситуаций.

Остановив свой выбор на сборном фундаменте, необходимо ответственно отнестись к выбору его конструкционных элементов. Ведь качество блоков ФБС, корректный расчет их количества и размеров будут определять надежность дома и срок его службы.

Читайте также:

fundamentprofi.ru

блоки ФБС: размеры, ГОСТ

К самым популярным вариантам строительства фундамента можно отнести применение бетонных блоков. Такие изделия представляют собой сплошные или пустотелые изделия из бетона, которые производятся по заводской технологии. Можно не сомневаться в их прочности, поскольку каждый блок в процессе изготовления был подвергнут пропариванию и вибрированию.

Используются бетонные блоки повсеместно. С их помощью возводятся заборы и пандусы, эстакады и платформы. Если изделия будут эксплуатироваться на слабой почве, под них помещают специальные плиты, обеспечивающие снижение давления на грунт. Размеры фундаментных блоков ФБС определяются согласно ГОСТу.

Виды блоков

Одним из наиболее часто используемых является сплошной фундаментный блок, который имеет аббревиатуру ФБС. Он обычно выполняются стеновыми – из них возводят несущие стены.

Размеры блоков ФБС определяются ГОСТом:

  • При длине изделия 2,38 м, оно должно иметь толщину до 60 см. Высота моделей всегда равняется 58 см.
  • При длине конструкции 1,18 м они выпускаются толщиной от 40 до 60 см. Изделия могут иметь высоту 28 и 58 см.
  • Доборные блоки фундаментные отличаются небольшой длиной, которая составляет всего 0,8 м. Их толщина может принимать такие показатели – от 3 до 6 дм. Высота конструкций стандартная – 58 см. Их часто пускают для дополнения ряда, чтобы не делить на части полномерное изделие.

Стандартный ФБС для фундамента может весить до 1960 кг. Плотность всех изделий равняется 2400 кг/м3. Масса блоков зависит от их габаритов. Такие размеры и вес изделий определяются исходя из заданных стандартов.

ФБВ

Их изготавливают под заказ. Выпускаются такие блоки ограниченными партиями, по этой причине на стройке их найти довольно сложно. Главным отличительным признаком таких изделий является продольный срез. Его обычно используют для прокладки коммуникаций. ФБС имеют небольшую длину – 88 см.

ФБВ обладают морозостойкостью в 50 циклов заморозки. Армируются блоки при помощи стальных прутьев А-I и A-III.

ФБП

Они представляют собой облегченный вариант изделий ФБС, которые имеют квадратные пустоты. По высоте и ширине они равны блокам ФБП. Длина таких изделий составляет 238 см. Их используют в основном для постройки стен подвалов или оснований для промышленных установок.

Их изготавливают из бетона М150. Блоки армируют прутьями А-I и A-III. Также такие изделия обладают морозостойкостью 50 циклов заморозки.

Маркировка

Отличительной особенностью нанесения маркировки на любой фундаментный блок является округление значений габаритов до дециметров. К примеру, если ГОСТ, ФБС24.6.6т. означает длину, ширину и высоту соответственно (в дециметрах). Последняя буква «т» означает, что бетон тяжелый. Такое изделие имеет минимальную массу 260 кг. В качестве максимальной отметки принимается значение 2 тонны.

При выполнении изделия из легкого бетона в конце обозначения маркировки ставится буква «Л». Также вместо нее может стоять «П» — пористый заполнитель. Такой блок может весить минимум 230 кг, максимум – 1,47 тонны.

При установке после цифрового обозначения буквы «С» можно понять, что в процессе литья использовался силикатный бетон. Изделия с таким обозначением имеют минимальный вес 250 кг, а максимальный – 1,63 тонны.

Важно! Каждый фундаментный блок оснащают петлями из арматурных прутьев, которые необходимы для выполнения погрузочно-разгрузочных работ.

Преимущества

Фундаментные бетонные блоки обладают множеством преимуществ. Среди них стоит выделить:

  • Экономия времени. При использовании таких изделия существенно сокращается время работ. Если фундамент заливают жидким бетоном, сначала необходимо соорудить опалубку, потом провести заливку и затем ждать полного высыхания раствора.
  • Стандартные габариты. Благодаря использованию фундаментных блоков подсчет материала производится намного точнее.
  • Нет необходимости в закупке дополнительных материалов. К примеру, для заливки бетона обычным способом понадобятся плиты OSB или доски.
  • Подбор материала по заранее известным характеристикам.
  • Продолжительный срок службы.

Такие характеристики позволяют понять, почему изделия достаточно востребованы среди строителей. Особенно популярны блоки ФБС 6 (высотой 60 см).

Цены

Чтобы определиться, как уложиться в бюджет при покупке фундаментных конструкций, следует рассмотреть основные цены таких изделий, соотнеся их с размерами блоков ФБС. Самый маленький доборный блок стоит 500 р. Такое изделие имеет длину 0,6 м и ширину 0,3 м. при длине изделия в 2 раза большей блок будет стоить уже 100 р. При покупке полноразмерных блоков, имеющих толщину 30 см и длину 2,4 м, стоит рассчитывать на 2100 р.

При такой же длине изделия и ширине 40 см оно будет стоить 2800 р. Если длина блока составляет 1,2 м, тогда стоимость его будет равна 1400 р.

Особой популярностью среди покупателей пользуются изделия, которые обладают шириной 60 см. Эта толщина основания выбирается многими застройщиками.

Блоки с пустотами можно встретить достаточно редко. Цена на такие изделия ниже на 10-15%, чем на полнотелые конструкции. Это можно объяснить большими затратами сил и времени при заливке основания своими руками.

Важно! Чтобы узнать цену на блоки с вырезом, понадобится обращаться в определенный завод ЖБИ. Обычно такие блоки производят под индивидуальный заказ.

Довольно часто на рынке можно встретить предложения по реализации б/у блоков ФБС 6 или других моделей. Однако радоваться невысокой цене не следует. Лучше найти опытного специалиста и спросить его совета. Он поможет грамотно оценить недостатки блоков и решить, стоит ли брать такой материал.

Расчет и монтаж

Как уже говорилось, достаточно важно сначала провести правильный расчет материалов. Для этой задачи необходимо определиться с нужным объемом будущего основания. Поле того, как искомая сумма будет получена, можно делить ее на объем выбранного блока. Полученный результат будет отражать количество необходимых изделий для возведения основания. Если имеются сомнения по поводу этажности дома на таких блоках, об этом можно не беспокоиться. Фундаментные блоки выдержат даже пятиэтажное строение. Они изготавливаются с учетом повышенной нагрузки.

Критичным для блоков все же будет являться состояние почвы. Важно учесть такую особенность блоков, как невысокую монолитность. Ослабление фундамента происходит за счет наличия вертикальных и горизонтальных швов. Именно поэтому перед тем как устанавливать блоки ФБС, следует залить по дну основание монолитный пояс. Его также следует армировать. В случае сильного пучения грунта он примет на себя все нагрузки. При наличии высокого фундамента (в доме с подвалом) армопояс лучше монтировать через каждые 2 ряда.

Идеальным основанием для блоков являются почвы, которые состоят из крупнозернистого песка, а также с низким залеганием грунтовых вод. Ввиду достаточно небольшого шанса оказаться в таких условиях следует сделать ростверк более устойчивым. Для этого понадобится его усилить. Кроме того, что фундамента будет укреплен армопоясом, следует укладывать блоки насухо.

Как подготовить основание

Сначала выполняется подсыпка из песка. Она выполняет достаточно важную роль – выравнивает поверхность. Высота слоя песка составляет 15 см. при возведении дома на сухом песчанике блоки устанавливают непосредственно на грунт.

Если почва на месте возведения дома оказалась проблемной, следует провести монтаж фундаментных подушек под блоки. Они будут принимать на себя нагрузку, что позволит получить максимально надежное строение.

Укладка фундамента

Согласно строительным нормам, монтаж блоков ФБС запрещен в случае заливания дна траншеи водой или засыпания снегом. Чтобы перемещать такие конструкции, понадобится подъемный кран.

Сначала необходимо установить блоки в углы основания, а также в точках соединения с внутренними стенами. Такие блоки являются монтажными маяками. При помощи нивелира следует проверить, как совпадают верхние плоскости этих деталей фундамента. После окончания проверки натягивают бечевку, по которой выставляют промежуточные элементы конструкции. Там, где в проекте указаны места проведения коммуникаций, необходимо оставить отверстия определенного размера.

Перед началом установки все блоки следует очистить от грязи. Монтаж осуществляется с использованием раствора бетона с перевязкой швов. Ряды необходимо смещать, а также использовать доборные блоки. Вертикальные швы следует заполнить раствором, используя штыковую лопату.

Совет! Во время выбора фундаментных блоков следует спросить у продавца сертификат соответствия. Необходимо также потребовать его копию. Такой документ является гарантией соответствия изделия всем стандартам ГОСТа.

Выводы

Разнообразие фундаментных блоков позволяет возводить основание достаточно быстро и просто. Также на работу не придется тратить много времени. Цена фундаментных блоков приемлемая. Также все изделия отвечают требованиям ГОСТ. Они изготавливаются с использованием армирующих прутьев и высококачественного цемента.

bouw.ru

Размеры по ГОСТу- Таблица +Видео монтажа

Фундаментные блоки строительные, или проще ФБС, в наше время самые распространенный вид железобетонных изделий. Готовые блоки проще и дешевле закладывать в фундамент дома, чем заливать сплошным бетоном и ждать пока он застынет. Блок ФБС используют для строительства цокольных стен и подвалов.

Виды ФБС блоков для фундамента

Задача  ФБС блоков выдерживать огромные нагрузки, удерживая на себе вес всего здания. Выбирая фундаментные блоки, следует учитывать их способности к пожаростойкости, водонепроницаемости и морозостойкости.

Согласно с ГОСТ 13579-78 фундаментные блоки подразделяются на три вида – ФБС, ФБВ и ФБП. Изготавливают их из силикатного, керамзитобетона или из тяжелого бетона.

ФБС – полнотелые изделия из бетона, самые прочные в сравнении с другими видами. Именно этот тип применяют для постройки фундамента дома, подвалов или технических подполий. Изготавливают в виде параллелепипеда, металл используется только для специальных петель, предназначенных для монтажа блоков.

Блоки вида ФБВ наименее распространенные и их следует заранее заказывать у производителя. От блоков ФБС отличаются наличием продольного выреза предусмотренного под коммуникации.

Марка ФБП – пустотный фундаментный блок. У них одна стандартная длина 2,4 м, но по высоте и ширине могут отличаться. Облегченные блоки изготавливаются оставляя вертикально-замкнутые или горизонтальные пустоты.

Блоки ФБП не рекомендуют применять при влажном, вязком грунте.

По технологии блоки ФБС уплотняют с помощью вибрации, стандартные опоки должны обеспечивать одинаковые размеры всех изделий и гладкую поверхность. Если технология нарушена, невозможно будет ровно уложить все блоки, появятся щели, скосы, что значительно уменьшит качества фундамента к гидро- и теплоизоляции.

Кроме ГОСТовских, различают ещё несколько маркировок. Для справки, приведём краткий список конструкций элементов нулевого цикла:

  • Ф – это железобетонная или бетонная конструкция для из утяжелённого бетона, предназначенная для колонн, как правило, стаканного типа;
  • ФЛ – так же, железобетон из тяжёлого бетона, предназначается под устройство ленточного фундамента;
  • БФ – железобетонный ленточный элемент из тяжёлого бетона, используется при возведении внутренних и наружных стен здания для промышленных и сельхоз нужд;
  • ФР – железобетон из утяжелённого бетона для трёхшарнирных рам.

Попытаемся теперь разобраться, какой бетон чаще всего используется. Ленточные фундаменты – это, в первую очередь, строительные конструкции, которые работают преимущественно по сжатию (за исключением фундаментных подушек). Поэтому, необходимости применения высоких марок и классов бетона практически нет. Обратимся к ГОСТу 13579-78: максимальным классом прочности на сжатие будет В15 или же бетон с маркировкой М-200. Минимальным классом для керамзитбетонной продукции или тяжёлого бетона считаем В3,5 или маркировки М-50. И минимальным классом для изделий из силикатного бетона – В12,5 или марки М-150.

В большинстве случаев, для фундамента выбирается утяжелённый цементный бетон В7,5 для блоков видов ФБВ и ФБС. Для более слабых ФБП необходим куда более прочный материал типа В12,5.

Чтобы знать какой размер фундаментных блоков вам необходим для строительства, необходимо заранее начертить схему, чертеж, где будут подробно указаны расположения всех блоков.

Маркировка фундаментных блоков

Рассмотрим маркировку фундаментных блоков. Последующие цифры после первых букв означают длину, ширину и высоту блока. Учитывайте, что параметры обычно завышены на 20 мм.

Например, ФБС -24-3-6, длина – 2380мм, ширина – 300мм, высота – 580 (20 мм).

В зависимости от марки бетона вес блока может меняться.

Блоки из тяжелого бетона с армированием, называются фундаментными подушками, сокращенно ФЛ. Их используют при постройке ленточных фундаментов, для жилых высотных зданий. В связи с большой нагрузкой, выдерживаемой блоками ФЛ, при изготовлении к ним выдвигаются высокие требования точности размеров и качества материала. Железобетонные фундаментные блоки способны выдерживаться сейсмическую активность в 9 балов, имеют высокую устойчивость к температурным колебаниям и коррозии.

Размер фундаментных блоков ФЛ определяет ГОСТ 13580-85.

Таблица размеров ФБС блоков

Выбор фундаментных блоков для строительства

Вид фундаментных блоков выбирается в зависимости от следующих параметров:

Обычно на длину одной стены рассчитывают 4-5 блоков ФБС. Для влажных и глинистых грунтов выбирается крупногабаритные фундаментные блоки ФБС, а для сухих, где закладка выполняется на глубине 60-70 см, применяют средние ФБС.

Для строительства небольших домиков, дач, баней, коттеджей используют фундаментные блоки по размеру 40х20х20 мм. Их можно укладывать вручную, без использования спец техники. Благодаря удобным размерам фундаментный блок 20х20х40 используют не только при укладке фундамента, но и при возведении стен здания.


9 лучших строительных и мебельных магазинов!
  • Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  •  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru - "Купистол" стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня."
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru
