Котлы на газе и на дровах – греем дом дровами и газом
Схема подключения твердотопливного и газового котла в одну систему
Хорошим вариантом являются комбинированные котлы отопления дрова-газ или два котла, один из которых работает на твердом топливе, а другой на газе.
Любой из этих двух вариантов дает возможность получать тепло в том случае, когда дров в топке не осталось, а газ в баллоне еще есть. Лучше совместить два разных котла потому, что сеть будет работать постоянно, даже если одно из устройств сломается. Если поломается устройство газ-дрова, система перестает работать и в помещении будет холодно.

Сложности использования двух котлов в одной системе
Главная сложность заключается в том, что газовые котлы для частного дома должны работать в закрытой системе, а наиболее безопасной для твердотопливных устройств является открытая. Обвязка открытого типа востребована потому, что котел может нагреть воду до 110 °С и более, подняв давление выше допустимых пределов.
Его можно понизить, уменьшив интенсивность горения. Но эффект будет виден тогда, когда угли полностью сгорят. Даже при слабом горении они являются очень горячими и продолжают нагревать воду, поднимая давление.

В такой ситуации нужно сбрасывать давление. С этой задачей справляется расширительный бачок открытого типа. Когда его объема не хватает, вода выводится в канализацию по трубе, установленной между бачком и канализацией. Такой бачок позволяет попадать воздуху в теплоноситель. Это плохо для внутренних элементов газового котла, труб и радиаторов системы отопления. Решения проблемы:
- Сочетание закрытой и открытой системы отопления путем использования теплоаккумулятора.
- Организация закрытой системы для дровяного или пеллетного котла с применением специальной группы безопасности. В таком случае два агрегата подключаются параллельно и работают как в паре, так и по отдельности.

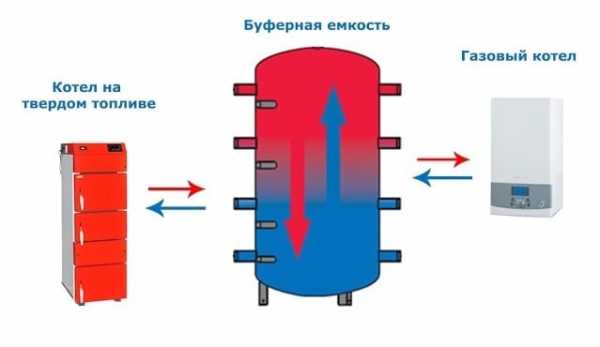

Обвязка с теплоаккумулятором
Идея применения теплоаккумулятора заключается в таких нюансах:
- Газовый котел, получающий газ из баллона, и отопительные устройства образуют одну закрытую систему. Она включает в себя теплоаккумулятор.
- Газогенераторные котлы на дровах, угле или пеллетах также подключаются к теплоаккумулятору. Но нагретая ими вода отдает тепло теплоаккумулятору, а дальше оно передается теплоносителю, который циркулирует по закрытой системе.
Чтобы сделать своими руками такую обвязку нужно иметь:
- Открытый расширительный бак.
- Шланг, который будет находиться между баком и канализацией.
- Отсекающие краны (13 шт).
- Циркуляционный насос (2 шт).
- Трехходовой клапан.
- Фильтр для очистки воды.
- Трубы из стали или полипропилена.
Схема может работать в четырех режимах:
- От дровяного котла с передачей градусов через теплоаккумулятор.
- От этого же котла с обходом теплоаккумулятора ( газовое устройство будет отключено).
- От газового котла, который может получать газ из баллона.
- От обоих котлов.

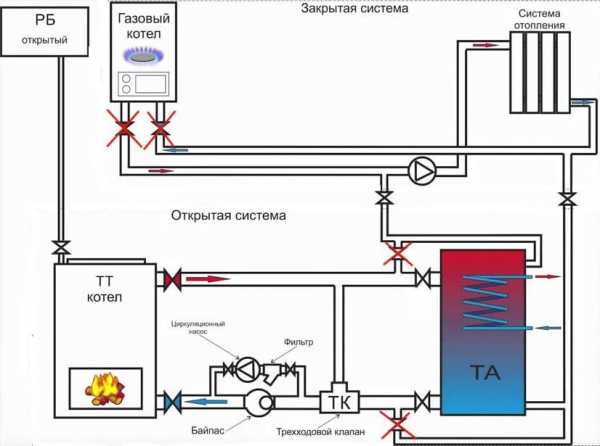

Организация открытой системы с теплоаккумулятором
- Установка своими руками на два штуцера дровяного котла отсекающих кранов.
- Подключение расширительного бачка. Его нужно размещать так, чтобы он был выше всех элементов обвязки. Давление, под которым твердотопливный котел подаёт воду, часто превышает давление, под которым подается теплоноситель с газового котла, подключенного к баллону. Чтобы выровнять эти величины, нужно правильно настроить открытый расширительный бачок.
- Монтаж кранов на патрубки теплоаккумулятора.
- Соединение теплоаккумулятора и котла двумя трубами.
- Подключение двух трубок к трубам, размещенным между теплоаккумулятором и котлом. Их врезают возле кранов, которые находятся возле штуцеров аккумулятора, или на небольшом расстоянии от запорной арматуры. На эти трубки монтируют отсекающие краны. Благодаря этим трубам можно будет использовать котел на твердом топливе в обход теплоаккумулятора.
- Врезка перемычки. Ею соединяют подающую и обратную трубы, находящиеся между дровяным котлом для дома и аккумулятором тепла. К подающей линии эту перемычку крепят путем сварки или использования фитингов, а к обратной – с помощью трехходового клапана. Образуется малый круг, по которому теплоноситель будет циркулировать до тех пор, пока не нагреется до 60 °С. После вода будет перемещаться по большому кругу через теплоаккумулятор.
- Подключение фильтра и насоса. Их монтируют на обратной линии в месте между трехходовым клапаном и патрубком теплообменника котла. Для этого к линии параллельно подключают П-образную трубку, посередине которой находится насос с фильтром. Перед этими элементами и после них должны быть краны. Такое решение позволяет сделать байпас, по которому будет двигаться теплоноситель в случае отсутствия электроэнергии.
Закрытая система с теплоаккумулятором
Не нужно подключать устройство, аналогичное расширительному баку потому, что подключенный к сети или баллону газовый котел уже имеет в своем составе диафрагменный расширительный бак и также предохранительный клапан.

Чтобы сделать эту схему правильно, нужно:
- Подключить к подающему штуцеру газового устройства кран и трубу, которая будет подходить к радиаторам отопления.
- На этой трубе перед отопительными устройствами поставить циркуляционный насос.
- Подсоединить своими руками отопительные устройства.
- Отвести от них трубу, которая будет подходить к котлу. В ее конце на небольшом расстоянии от газового агрегата, который питается от газового баллона, нужно поставить отсекающий кран.
- К подающей и обратной линиям подключить две трубки, которые будут подходить к теплоаккумулятору. Первую надо подсоединить перед циркуляционным насосом, вторую – сразу после радиаторов. На обе трубы ставят отсекающие краны. К этим трубам подключают две трубки, которые были врезаны в открытую систему перед входом и после выхода из теплоаккумулятора.
Закрытая система с двумя котлами
Такая схема предусматривает параллельное подключение двух котлов. Особое внимание обращают на группу безопасность. Вместо открытого расширительного бака в специальном помещении устанавливается закрытый мембранный.
Группа безопасности состоит из:
- Клапана для стравливания воздуха.
- Предохранительного клапана для снижения давления.
- Манометра.
Обвязку делают по такой схеме:
- Устанавливают на выходы теплообменников обоих котлов отсекающие краны.
- На подающую линию, которая отходит от устройства на твердом топливе, устанавливают своими руками группу безопасности. Расстояние между ней и клапаном может быть небольшим.
- Соединяют подающие трубы обоих котлов. При этом перед соединением в линию, которая отходит от твердотопливного котла для дома, врезают перемычку (для организации малого круга). Место врезки может находиться на расстоянии 1-2 м от котла. На небольшом расстоянии от перемычки ставят обратной лепестковый клапан. Если дровяной котел перестанет работать, теплоноситель под давлением, созданным газовым работающим от баллона агрегатом, не сможет двигаться по подающей линии в сторону твердотопливного устройства.
- Подающую линию соединяют с радиаторами отопления, находящимися в разных помещениях и на разном расстоянии друг от друга.
- Монтируют обратную линию. Она должна находиться между батареями и котлами. В одном месте ее разделяют на две трубы. Одна из них будет подходить к газовому котлу. На ней перед агрегатом ставят обратной пружинный клапан. Другая труба должна подходить к твердотопливному котлу. К ней подключают вышеупомянутую перемычку. Для подключения используют трехходовой клапан.
- Перед разветвлением обратной линии стоит поставить мембранный бак и циркуляционный насос.
Подобную схему использует, когда монтируются универсальные двухконтурные комбинированные котлы отопления дрова -газ. Такие агрегаты могут работать на газе из баллона. В обвязке не используют трубы, которые подходят к газовому котлу, и обратные клапаны.
poluchi-teplo.ru
Дровяной котел на газу
Сочетание дров и газа в отопительном процессе
Работа дровяного котла на газовом топливе (природном газе) волнует народных умельцев. Сочетание дров и природного газа добавляет комфортности и экономичности эксплуатации отопительных систем. Скажу сразу – вопрос перевода дровяного котла на газовое топливо не раскрывается в этой статье по причине его вредности и опасности. Но, сочетать дрова и газ – можно и нужно. Это, действительно – комфортно и экономно.
- Дровяной котел на газовом топливе
- Комбинированные котлы «газ-дрова»
- Сочетание двух раздельных котлов «газ» и «дрова» в отопительной системе
Дровяной котел на газовом топливе
Технически (правильно и безопасно) усовершенствовать дровяной отопительный агрегат до состояния «всеядности» (газ и дрова) – невозможно. Газ – взрывоопасное ядовитое топливо, вольное обращение с которым приводит к печальным последствиям. Нельзя игнорировать правила эксплуатации газового оборудования.
Фантазии народных умельцев для газового отопления ограничены словом «запрещено». Законодатели, производители, проектанты и эксплуатационщики – все перестраховываются по теме безопасности. Перелезть через ОФИЦИАЛЬНОЕ ГАЗОВОЕ «ЗАПРЕЩЕНО» – практически нереально.
Официально, для перевода дровяного котла на газовое топливо – требуется проект, согласованный с соответствующими местными службами контроля – газовой, пожарной, коммунальной и т.д. Выполнение монтажа с последующим вводом отопительного оборудования в эксплуатацию, происходит согласно действующего законодательства. За простыми словами кроется глубокая инженерно-техническая проблема.
Уже на начальном этапе перевода дровяного котла на газовое топливо, вся идея разбивается об несоответствие конструкций камер сгорания и систем вентиляции дровяного и газового отопительного оборудования. Дровяное и газовое топливо находится в разных агрегатных состояниях, у него разная удельная теплотворность, поэтому оно требует совершенно различных режимов вентиляции камеры сгорания и, самое главное – различных размеров этой самой камеры.
Газовый котёл – сложное изделие. Корпус газового котла просчитывается и тестируется годами. Его размеры обуславливаются установленными нормами и правилами горения газового топлива. Высота, ширина, отстояние факела до пода и до свода, герметичность камеры сгорания, турбулизация газовых потоков, качество вентиляции, согласование работы узлов автоматики и т.д. – все параметры выверяются производителем, который несёт полную ответственность за безопасность своего детища. Фирм-производителей газовых котлов не так уж и много.
Дровяные котлы «клепают» все, кому не лень. Ответственности никакой. Лишь бы грело-горело дровяное паливо. В отличие от газового, конструкция дровяного котла не лимитирована ни чем, кроме одного – желания «выжать» из дров побольше тепла. Корпус дровяного котла имеет дополнительные устройства, создающие турбулентности и замедляющие скорость движения газообразных продуктов сгорания. Проще говоря, в дровяном котле происходит торможение газовых потоков, с целью повышения КПД дровяного котла в целом. Что, в отношении к правилам эксплуатации газового отопительного оборудования – строжайше запрещено! Все газовые котлы работают только на прямой тяге! Запрещены любые приспособления, тормозящие скорость вентиляции топки (камеры сгорания) газового котла. Всякие трубчатые теплообменники, турбулизаторы, заслонки, дополнительные вентиляционные «карманы» и прочее – запрещено для газового отопительного оборудования.
А теперь попробуем мысленно сунуть в дровяной котёл газовую горелку и вспомним, что у дровяного котла камера сгорания (топка) гораздо больше, ведь она ориентирована на дрова. Что это даст в сочетании в недостаточно эффективной вентиляцией? Правильно. Избыток продуктов сгорания в корпусе котла. А если сюда добавить наличие загрузочной дверцы и прочие дыры, через которые этот избыток продуктов сгорания может попадать в отапливаемое помещение (топочную), то становится совершенно ясно, почему ни один контролер не даст разрешение на эксплуатацию такого монстра.
P.S. Есть много чего, что делает перевод дровяного котла на газ крайне нерентабельным занятием. Но, самое главное – это неоправданный риск эксплуатации переделанного отопительного агрегата. На официальном уровне – перевод дровяного котла на газовое топливо никогда не будет поощряться. Теплотехники, официально – не переделывают дровяные котлы под газовые горелки. Потому что знают – все фискальные службы (пожарные, газовые, и коммунальные) – всегда будут бороться с модифицированным и самодельным газовым отопительным оборудованием.
Что касается самостроя и самостоятельного (незаконного) перевода дровяного котла на газовое топливо – то, от такого «кулибина» открестятся сразу все. Человек, пытающийся самостоятельно перевести дровяной котёл, плиту или печку на газовое отопление – нарушает целую кучу законов и подвергает свою безопасность и безопасность окружающих его людей неоправданному риску.
Комбинированные котлы «газ-дрова»
С точки зрения развития современной техники – комбинированые котлы «газ-дрова» имеют право на жизнь. Комбинированные котлы «газ-дрова» существовали ещё при «Союзе». Но, советские комбинированные котлы «газ-дрова» всегда работали на раздельном питании – либо газ, либо дрова (твёрдое топливо). А, чтобы и то, и другое сразу – это явное ноу-хау. В современом электронном мире не составляет труда реализовать любую техническую идею. Вот, только – польза небольшая. В исполнении современных аматоров, комбинированные котлы «газ-дрова» – либо не безопасны, либо слишком дороги, либо неудобны и громоздки в экскплуатации.
Сочетание раздельных котлов «газ» и «дрова»
Сочетание двух раздельных котлов «газ» и «дрова» в одной отопительной системе – оптимальный вариант. Если котлы стоят в разных топочных помещениях, то это – вообще идеально.
Альтернативное Отопление: дрова котёл отопление
tehnopost.kiev.ua
Комбинированные котлы отопления газ дрова электричество и их цены
Содержание статьи:
Комбинированные печи отопления работают на нескольких видах энергоносителей. Самые совершенные модели используют до 4 видов. Благодаря полной автономности комбинированные печи отопления называются еще универсальными.
Плюсы и минусы комбинированных котлов отопления

Пример комбинированного котла отопления
Плюсы комбинированных котлов для отопления дома:
- Подойдет любой вид энергоносителя;
- Поменять топливо можно за считанные минуты;

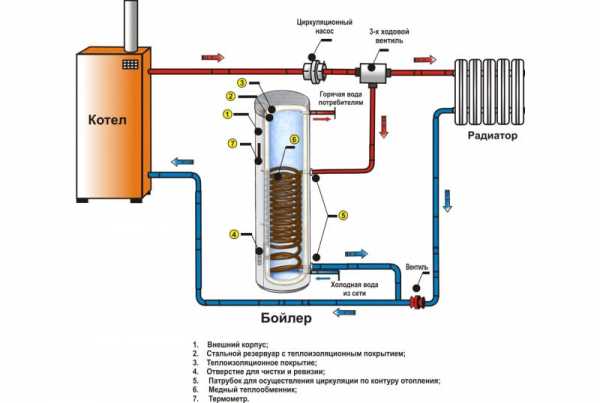

- Можно смонтировать бойлер;
- Компактны;
- Высокий КПД;
- Котлы работают в автоматическом режиме, хозяину не нужно следить за процессом;
- Есть возможность подсоединить теплый пол и батареи одновременно.
Минусы комбинированных котлов для отопления дома:
- Котел достаточно дорог;
- Необходимо оборудовать хранилище для твердого и жидкого топлива;
Их мощность не более 35 кВт.
Принцип работы комбинированных котлов
Все комбинированные котлы отопления делятся на два типа: двухконтурные и одноконтурные. Вторые могут подавать воду только в систему отопления. Первые же обеспечивают и горячей водой для бытовых нужд.
Все комбинированные котлы газ электричество устанавливаются на пол, так как они очень тяжелы. При монтаже комбинированного котла отопления газ электричество обязательно наличие автоматического контроля. Он делает работу оборудования безопасной и эффективной.
Котлы могут быть с одной топкой или двумя. Удобнее второй вариант, где не нужно вручную менять горелки (например, дизельную на газовую).
Котлы дрова электричество
Комбинированные котлы отопления дрова электричество выпускаются с единственной топкой, в которую кладут дрова. А емкость для нагревания воды находится выше топки. Очень важен в конструкции и дымоход, пропущенный через водяной бак. Некоторые модели комбинированных котлов отопления дрова электричество снабжены тепловой камерой, увеличивающей коэффициент полезного действия котла. Находится она над водяным бачком, а дымоход отводится от нее. В бачок монтируются электротены.

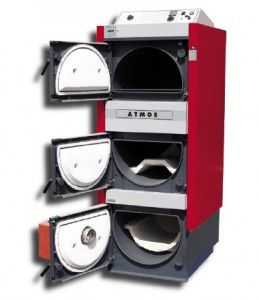

Котлы газ дрова
Могут быть с одной или двумя топками, расположенными друг над другом. Дымоход монтируется над верхней камерой топки, а газовая горелка в нижней. За счет такой конструкции комбинированных котлов отопления газ дрова прогреваются одновременно обе топочные камеры. Однако минус ее в том, что зола от перегоревших дров падает в нижнюю камеру, откуда ее нужно удалять. Многие модели оснащены поддоном для сбора золы. Поддон можно вытащить и если комбинированный котел отопления газ дрова работает только на газе, его не используют.
strojdvor.ru
Отопление сжиженным газом или дровами. Что выбрать?
Зима отступила, и это означает, что начинается сезон строительства и ремонта. Возможно, именно сейчас кто-то из вас размышляет, какой же
Мы рассказывали вам о разнице в отоплении с использованием сжиженного газа (пропан, пропан-бутан) и отопления на гранулах:
ГАЗ ИЛИ ГРАНУЛЫ ДЛЯ ОТОПЛЕНИЯ ДОМА? ЧТО ВЫБРАТЬ?
а также сравнивали отопление сжиженным газом с электрическим отоплением:
ОТОПЛЕНИЕ СЖИЖЕННЫМ ГАЗОМ ИЛИ ЭЛЕКТРИЧЕСТВОМ. ЧТО ВЫБРАТЬ?
В сегодняшней статье мы хотим провести сравнительный анализ двух видов отопления. Один из них знаком нам с детства и является самым старым видом создания тепла в доме — отопление при помощи дров. Сравнивать дровяное отопление мы будем с отоплением на сжиженном газе (пропан, пропан-бутан).
Отопление при помощи дров
Казалось бы, разве отопление дровами все еще актуально? Да. На самом деле до сих пор многие предпочитают выбирать именно этот вид отопления для дома, постоянно заказывая дрова, теряя время на то, чтобы их сложить, просушить и т.д.
Выделяют следующие преимущества отопления на дровах:
- Экологичность топлива
- Приятный запах
- Доступность
- Цена
- Дрова действительно являются экологически чистым, природным материалом. Продукты сгорания дров, в свою очередь, оставляют очень много вопросов. К тому же, если ваша печь неисправна, продукты сгорания могут заполнять комнату. Это отрицательно сказывается на здоровье жильцов.
- Приятный запах дров. Конечно, этот материал пахнет намного лучше, чем уголь, но, согласитесь, это довольно слабый аргумент в пользу данного вида отопления.
- Удобство использования. Все, кто когда-либо сталкивался с отоплением на дровах, прекрасно знают, что этот пункт мало соответствует истине. Для дров необходимо выделить отдельное крытое помещение, в случае, если они отсырели, дрова необходимо просушивать. К тому же растапливать печь — занятие не из приятных и требует много времени.
- Цена топлива. Несомненно, на сегодняшний день цена дров будет намного ниже стоимости сжиженного газа. Тут же встает другой вопрос — стоит ли эта экономия тех затрат времени и сил, с которыми вам придется столкнуться в дальнейшем при отоплении дома на дровах?

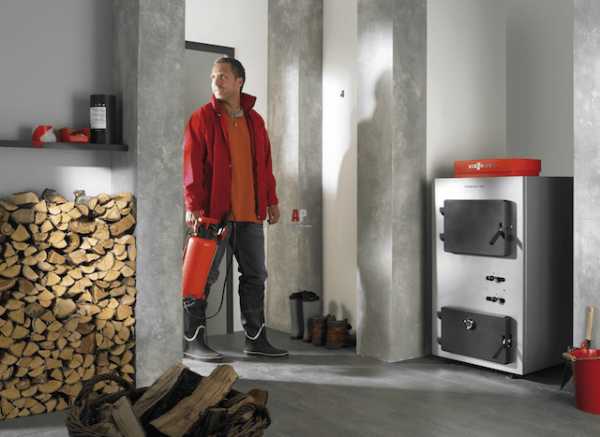

Устройство для отопления дома при помощи дров

На сегодняшний день отопление на дровах — это уже не круглая или каменная печка (хотя и они доступны по сей день). Выбор отопительных приборов стал намного шире. Мы рассмотрим вариант дровяного отопления с использованием котла.
Главное отличие котла на твердом топливе от привычной печи в том, что он не нагревает само помещение. Котел нагревает циркулирующую воду в доме, которая, плавно и равномерно разогревает сам дом. Нагревающаяся вода поднимается наверх и вытесняет холодную, таким образом, вода постоянно циркулирует по кругу.
В отдельных случаях в таких котлах могут использоваться циркуляционные насосы. Они необходимы только в случае большой протяженности системы или больших перепадов высоты.
Преимущества котлов для дровяного отопления:
- Безопасность. Сравнивая такие котлы с их предшественниками, можно с уверенностью сказать, что их безопасность повысилась на 100%.
- Компактность. Не занимают много места.
- Универсальность. Котлы на твердом топливе могут работать с использованием угля, пеллетов (древесных гранул), дров и других видов твердого топлива.
- Простота и доступность в работе.
Недостатки котлов для дровяного отопления:
- Большой вес. Хотя котлы довольно компактны, производятся они с использованием чугуна. Для установки необходимо позаботиться о поверхности, где будет установлен котел. Она должна быть ровной и прочной.
- Необходимость постоянного очищения котла. В среднем котел необходимо чистить от золы, пепла и грязи 2-3 раза в неделю.
- Необходимость постоянного поддержания температуры. Чтобы не терять тепло в доме, нужно постоянно подкладывать топливо в котел. Хотя сейчас и предлагаются дровяные котлы длительного горения, их время работы также ограничено в среднем 8 часами работы, а после этого вам снова придется позаботиться о топливе.
- Чтобы поддерживать комфортную для вас температуру в помещении, может понадобиться большое количество дров. Здесь работает принцип — чем больше дров, тем теплее в доме. Это значит, что вам может понадобиться намного больше дров, чем вы ожидаете, что повысит расходы на этот вид топлива.

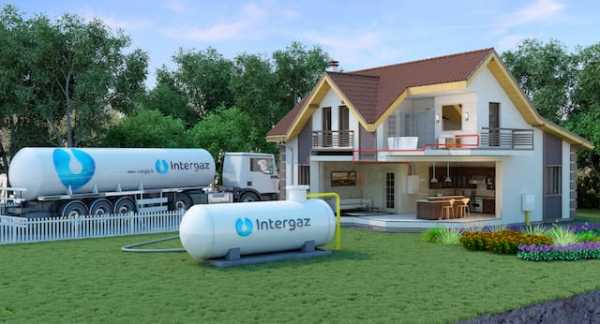

Отопление с использованием сжиженного газа

В настоящее время отопление с использованием сжиженного газа (пропан, пропан-бутан) становится все более популярным. Огромное количество плюсов данного вида отопления выводит его на первые позиции по удобству использования.
Плюсы отопления сжиженным газом
- Сжиженный газ (пропан, пропан-бутан) – абсолютно экологичный и безвредный вид топлива. При сгорании он не выделяет вредных выбросов, также не образуется опасный едкий дым (как в случае с дровами).
- Система отопления абсолютно безопасна. Благодаря различным клапанам, регулирующим давление, и датчикам данный вид отопления стал абсолютно безопасен.
- Экономия времени. Система не требует никаких затрат вашего времени. Вам не нужно чистить котел или следить за тем, чтобы температура оставалась на необходимом вам уровне. Все происходит автоматически
- Автономность. Данный вид отопления доступен в любой точке Латвии. Система отопления на сжиженном газе доступна даже там, где не проведен газопровод.
Минусы отопления сжиженным газом
- Необходима установка газовой емкости во дворе.
- Более длительный процесс установки по сравнению с установкой котла на твердом топливе.
- Цена сжиженного газа (пропана, пропан-бутана)
- Теплотворная способность сжиженного газа (пропан, пропан-бутан): 12.88 кВт*ч/кг
- Теплотворная способность дров: ~1,3 кВт*ч/кг
- Предоплата – форма расчета, при которой клиент оплачивает полную сумму заказа.
- Оплата по факту потребления – форма расчета, при которой клиент оплачивает фактически потребленное количество сжиженного газа (пропан, пропан-бутан) за предыдущий месяц.
- Выравненный платеж – простая и удобная форма расчета, при которой ежемесячно надо платить одинаковую, заранее известную сумму. Ежемесячная сумма выравненного платежа рассчитывается индивидуально для каждого клиента в соответствии с его средним потреблением сжиженного газа за год.
УСТАНОВКА АВТОНОМНОЙ СИСТЕМЫ ОТОПЛЕНИЯ СЖИЖЕННЫМ ГАЗОМ – 5 ШАГОВ ДО ТЕПЛОГО ДОМА
Газовые отопительные котлы

Мы уже как-то писали про автоматику газовых котлов в нашем блоге:
АВТОМАТИКА ГАЗОВЫХ КОТЛОВ
Тем не менее мы хотим еще раз напомнить, что все газовые котлы для отопления работают по простому принципу – включил и забыл. Благодаря тому, что котлы полностью автоматизированы, вы можете регулировать температуру в доме, подстраивая ее под свое расписание. Например, вы можете установить температуру чуть ниже нормы в то время, когда вы находитесь на работе, и выставить, во сколько системе необходимо начать нагревать дом к вашему приходу.
Вы также можете настроить температуру в зависимости от погоды на улице. Как только система определит, что на улице стало теплее, она не будет нагревать дом так интенсивно, как во время мороза.
Еще один плюс в пользу газовых котлов заключается в том, что их не нужно постоянно очищать. Сгорая, сжиженный газ не оставляет загрязнений. Это позволяет экономить много времени и сил.
Подведем итог

Отопление на дровах абсолютно автономно, просто в использовании и может стоить довольно дешево, что, несомненно, является большим плюсом, если вам необходимы минимальные затраты на отопление своего дома. Котел для отопления на дровах универсален, и вы в любой момент сможете перейти на другой вид твердого топлива.
К сожалению, отопление на дровах требует больших затрат вашего времени, так как котлы не автоматизированы, поэтому вам самостоятельно придется поддерживать необходимую температуру в доме. К тому же котел требует постоянной очистки, а само топливо нужно беречь от влаги. Вам нужно будет выделить отдельное помещение для хранения дров. Цена топлива хоть и является достаточно низкой, но нельзя забывать о том, что из-за низкой теплотворной способности дров (~1,3 кВт*ч/кг) вам потребуется намного больше дров для поддержания комфортной для вас температуры в доме, а это потребует от вас больших затрат, чем вы могли запланировать изначально.
Система отопления на сжиженном газе (пропан, пропан-бутан) также абсолютно автономна. К тому же топливо экологично и безвредно для здоровья, сжиженный газ не выделяет вредных выбросов. Газовые котлы для отопления полностью автоматизированы, что поможет вам сэкономить время и силы. Котел также является универсальным, и в случае, если вы захотите перейти с сжиженного газа на природный газ, вам не нужно будет его менять.
Главным минусом отопления на сжиженном газе по сравнению с отоплением на дровах, безусловно, является стоимость сжиженного газа.
Мы надеемся, что наша статья помогла ответить на ваши вопросы, связанные с выбором отопления для дома, но если вдруг у вас остались еще какие-нибудь вопросы, пожалуйста, задавайте их нам в комментариях, и мы обязательно на них ответим.
