Профиль под гкл – размеры, виды и назначение профиля для ГКЛ, применение металлических стартовых вариантов

Каркас из профиля под гипсокартон

Широкое применение гипсокартона в качестве отделочного материала обусловлено не только его выдающимися техническими характеристиками, но и широким спектром выполняемых работ. С помощью гипсокартона можно не только выравнивать стены и потолки, но и преображать помещение, создавая разнообразные перегородки, ниши или арки. Залогом успешно выполненной работы является качественно и правильно смонтированный каркас под гипсокартон. Установить его несложно даже своими руками.

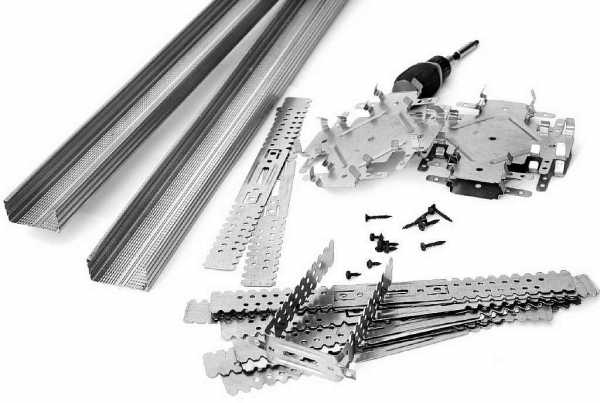

Материалы, применяемые для монтажа каркаса

Человека, впервые решившего своими руками соорудить каркас из профиля для гипсокартона, вполне может смутить различное обозначение профилей, которые можно встретить в разных источниках, а также большой ассортимент крепежной фурнитуры, предлагаемой рынком строительных материалов. Пугаться тут не стоит: с назначением металлопрофилей не так уж тяжело разобраться, а из всего многообразия крепежных элементов для монтажа потребуется лишь малая часть.

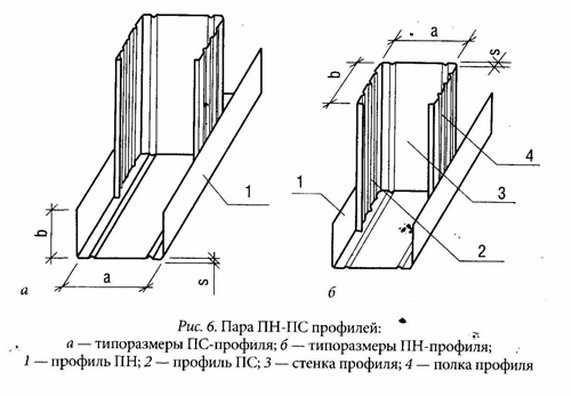

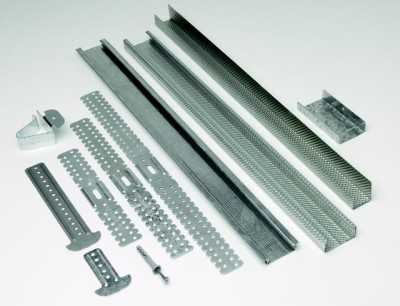

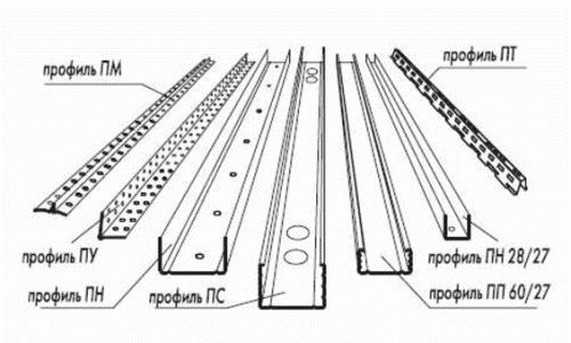

Виды металлических профилей:

• Направляющие. В маркировке имеют обозначение UD или ПН. Закладывают основу всей конструкции, именно с них начинается возведение каркаса.
• Стоечные. Их обозначают сочетаниями CW или ПС. Вставляются в направляющие и образуют вертикальные стойки, к которым крепятся листы гипсокартона при выравнивании стен.
• Потолочные. К таким металлопрофилям, имеющим аббревиатуру CD или ПП, крепится лист гипсокартона при выравнивании потолка. Их вставляют в специальные потолочные направляющие, имеющие в обозначении сочетания букв UD или ПНП.
• Также есть арочные и угловые модели профилей. Необходимость их использования определяется характером возводимой конструкции.

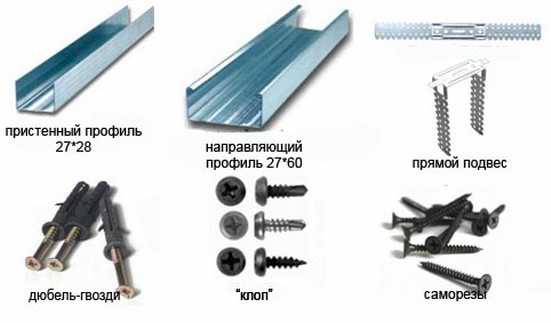

Для закрепления каркаса на стене или потолке, а также для скрепления его элементов между собой используют несколько видов крепежных элементов.

1. Чтобы удлинить металлический профиль до нужного размера, применяют простой соединитель, а для усиления мест пересечения профилей пригодится его крестообразная разновидность, называемая «краб». При выравнивании потолка применяется двухуровневый «краб» для надежной фиксации профиля нижнего уровня к потолочному.
2. Дополнительное крепление к потолку или стене обеспечивают прямые или анкерные подвесы. С их помощью все элементы конструкции выводятся в одну общую плоскость.
3. Крепление подвесов и направляющих профилей осуществляют с помощью дюбелей диаметром 6 мм, между собой профили скрепляют саморезами. Монтаж гипсокартона на установленный каркас выполняют при помощи саморезов диаметром 3,5 и длиною 25 мм. Предпочтительно использовать метизы из оцинкованной стали.

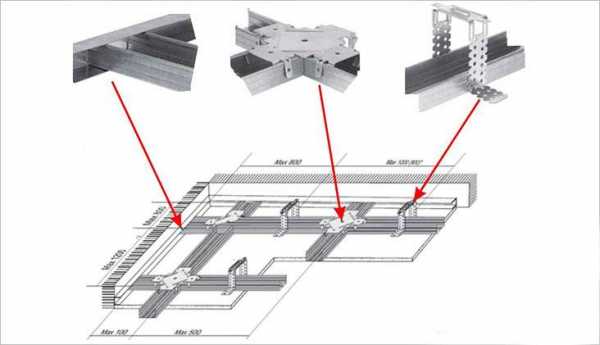

Сборка потолочного каркаса

Если планируется выравнивание с помощью гипсокартона стен и потолка помещения, то начинать следует именно с последнего. Редко какая комната может похвастать идеально прямыми углами. В таком случае после выравнивания стен листы на потолке придется довольно трудоемко подгонять под нужные геометрические параметры. Если же начать с потолка, то все зазоры между листами гипсокартона и стеной в дальнейшем закроются при выравнивании стен.

Нюансы разметки

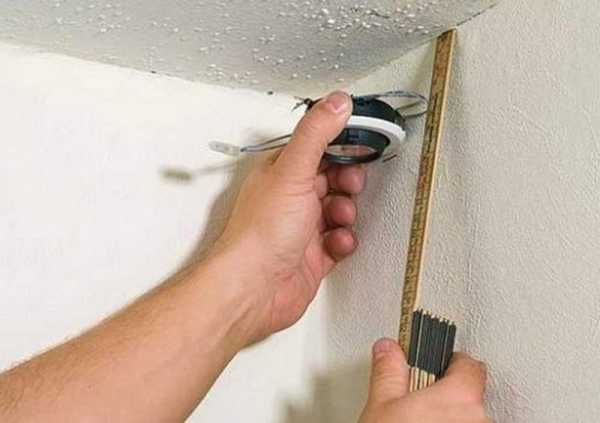

Разметка является одним из самых важных этапов возведения конструкции каркаса. Чтобы правильно выбрать расстояние между ним и потолком следует заранее определиться с высотой встраиваемых в потолок светильников. Это расстояние откладывается от самой нижней точки потолка, а затем при помощи уровня осуществляется разметка мест монтажа потолочных направляющих профилей по всему периметру помещения.

Разметка потолочных профилей осуществляется на расстоянии 600 мм друг от друга. Таким образом, выполнив разметку своими руками, в итоге получим на потолке сетку из квадратов со стороной 60 см.

Перед монтажом каркаса своими руками следует закончить работу с коммуникациями, которые в последующем будут располагаться за гипсокартоном. Правильно будет заранее протянуть все провода, установить розетки и другие элементы. Проводку под светильники лучше оставить с запасом в 10–15 см, так будет намного удобней их подключать.

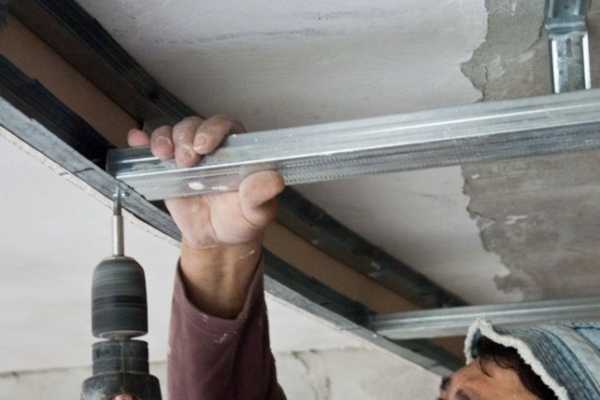

Ход монтажа

• Пользуясь нанесенной разметкой, по всему периметру помещения к стенам монтируют потолочный направляющий профиль.

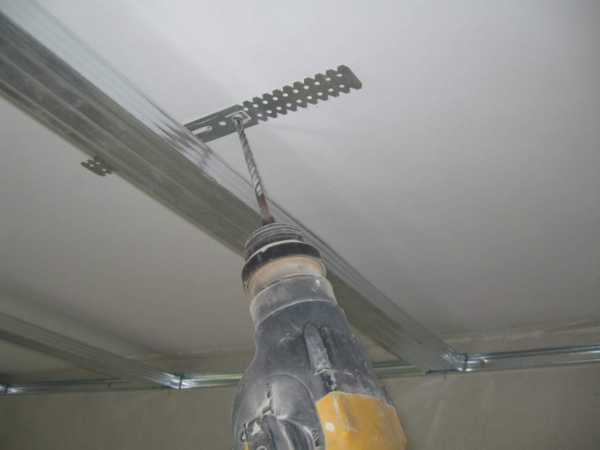

• В середине стороны каждого размеченного квадрата сверлится отверстие под дюбель и устанавливается прямой подвес. Таким образом, мы получим шаг дополнительных креплений металлопрофиля к потолку размером 600 мм.

В процессе разметки каркаса как для потолка, так и для стен, необходимо учесть обязательное условие: все стыки листов гипсокартона должны располагаться на профиле.

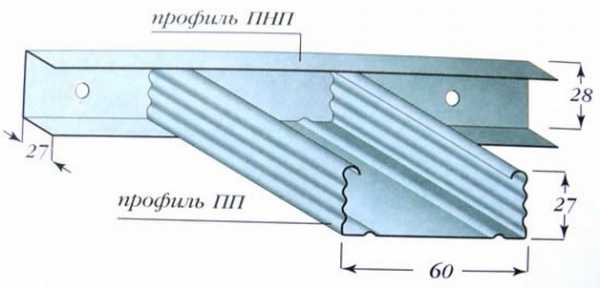

• В профили ПНП вставляем потолочные профили и закрепляем их в месте стыка саморезами.

Так как геометрия комнат в квартирах часто оставляет желать лучшего, то длину каждого элемента лучше замерять отдельно, уменьшая расстояние между стенами на 2–3 см.

• Нарезав болгаркой или ножницами по металлу поперечные перемычки длиной 60 см, также крепим их при помощи саморезов. Места крестообразного соединения металлических профилей усиливаются с помощью «краба».
• Полученный каркас с помощью подвесов выводится в единую плоскость. Для этого к каждому профилю прикладывается уровень, и после необходимой корректировки положение потолочного профиля фиксируется при помощи подвесов. Их усики загибаются плоскогубцами и крепятся саморезами к профилю на необходимом расстоянии от потолка.

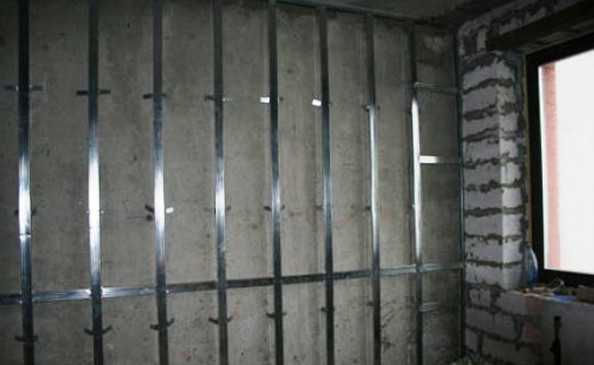

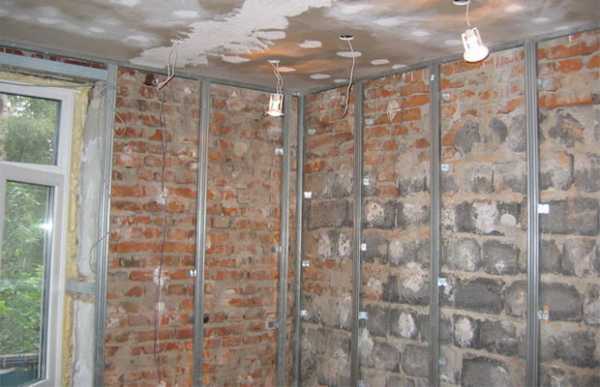

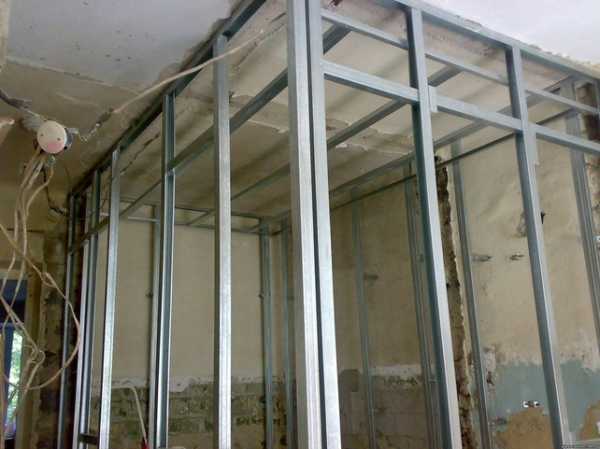

Сборка каркаса под гипсокартон на стене

Как сделать каркас под гипсокартон при выравнивании стены? Общие принципы остаются неизменными, меняются только некоторые нюансы.

• Определившись с расстоянием между стеной и возводимой конструкцией, проведя все коммуникации, на потолке чертят линию, по которой будет крепиться направляющий профиль. С помощью отвеса идентичную линию воспроизводят и на полу.
• Закрепив направляющие профили, переходят к разметке горизонтальных стоек. Они должны располагаться с шагом 600 мм так, чтобы каждый лист гипсокартона был зафиксирован на трех стойках. Одна будет располагаться посередине листа, а на двух крайних окажется стык с другими листами.

• После проведения разметки и установки по ней прямых подвесов горизонтальные стойки вставляются в направляющие и фиксируются саморезами.
• Горизонтальные поперечины монтируются аналогично. После их крепления вся конструкция выравнивается в одну плоскость, для чего опять используются уровень и прямые подвесы. На места скрещивания металлопрофилей накладывается соединитель «краб».

Монтаж значительно усложняется, если на выравниваемой стене имеются окна. В таком случае в первую очередь крепятся горизонтальные стойки по обеим сторонам окна, а дальнейшая разметка профилей с шагом 60 см осуществляется от них.

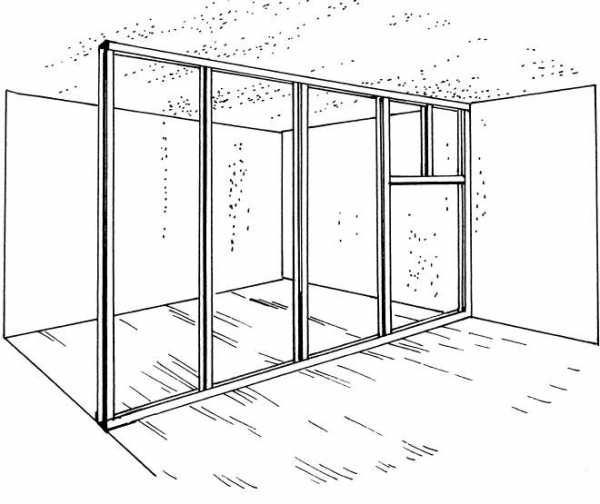

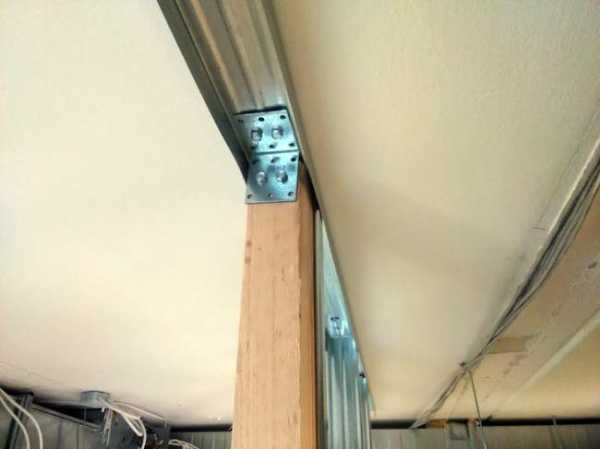

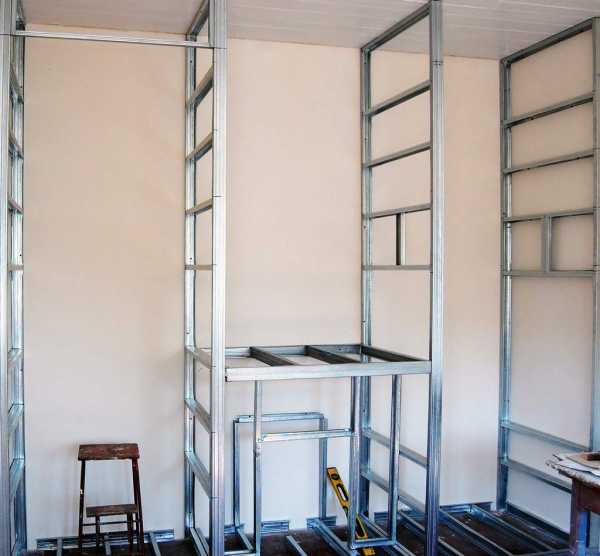

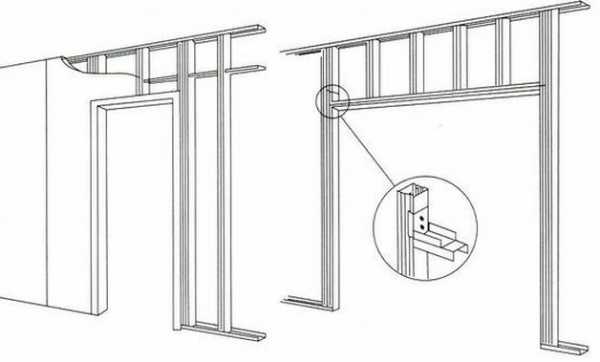

При возведении перегородок особое внимание следует уделить дверному проему. Его надо усилить, вставив в профили, образующие периметр дверной коробки, деревянный брус.

Совет: так как каркас перегородки не будет крепиться к стене, то его ячейки должны иметь меньший размер, чем на стене или потолке. Рекомендуется сформировать их из квадратов со стороной 40 см. Это позволит достичь необходимой жесткости перегородки.

Наибольшие затруднения могут возникнуть при сооружении своими руками каркасов под ниши. В этом случае придется совмещать элементы стенового и потолочного крепления профилей. Кроме того, необходимо обладать хорошим пространственным мышлением. Но устройство и общие принципы крепления и фиксации металлических профилей остаются неизменными.

mr-build.ru

виды, размеры, стоимость — OblicovkaRu

Самым популярным способом крепления ГКЛ к потолку или стенам остается металлический каркас. Это надежно, недорого, удобно, быстро и красиво. Но новичков пугает разнообразие существующих профилей, крепежных элементов, способов соединения.

Попробуем во всем этом разобраться, определимся с видами изделий, узнаем, что такое просекатель и какие у монтажников бывают «блохи».

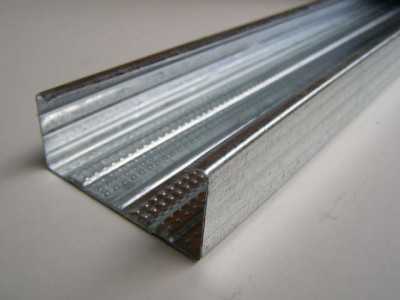

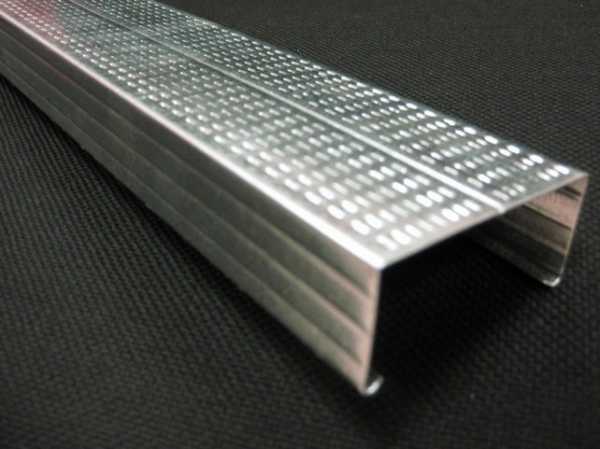

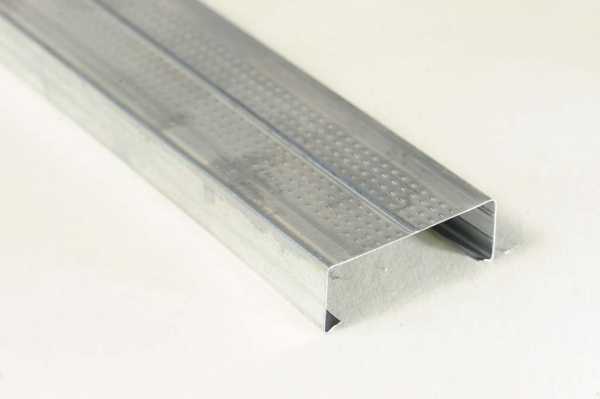

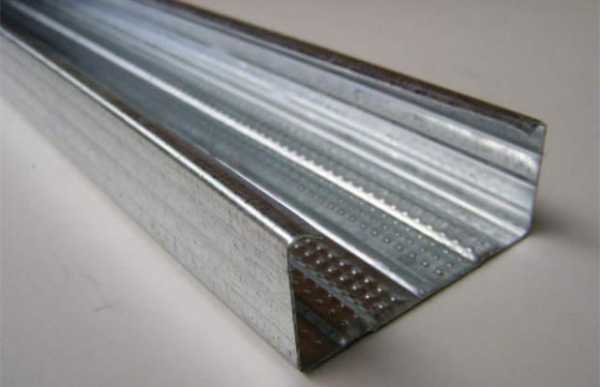

Профилем под гипсокартон называют металлическую планку с П-образным профилем, которая является основным конструктивным элементом каркаса. Она производится из холоднокатаной оцинкованной стали методом профилирования.

Цинковое покрытие защищает изделие от коррозии, для сохранения его целостности нужно стараться не царапать профиля для гипсокартона, а также крайне нежелательно использовать для резки УШМ («болгарку»), потому что при нагреве цинковый слой повреждается, и сталь начинает ржаветь.

Толщина стали бывает разной, чем больше — тем прочнее, но тяжелее и дороже, да и саморезы труднее ввинчивать. Не стоит брать изделия из стали менее 0,55 мм, для контроля неплохо иметь при себе штангенциркуль. Ну, или покупать изделия проверенных брендов в солидных магазинах.

Разновидности

Эту продукцию производят множество компаний, однако размеры и типы у всех более-менее стандартизированы.

Виды профилей для гипсокартона

По форме профили бывают:

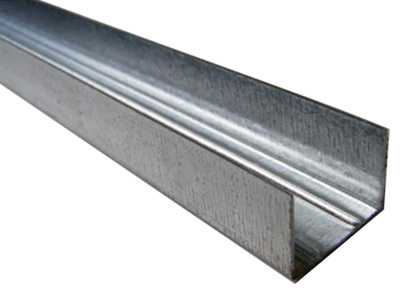

• направляющий (UD или ПН) — имеет форму буквы П. В спинке часто делают отверстия для удобства крепления, также могут присутствовать ребра жесткости. Этот тип служит своеобразной линейкой, по нему равняется вся конструкция;
• несущий (CD или ПН) — берет на себя основную нагрузку, к нему крепится ГКЛ. Имеет форму профиля в виде буквы С;

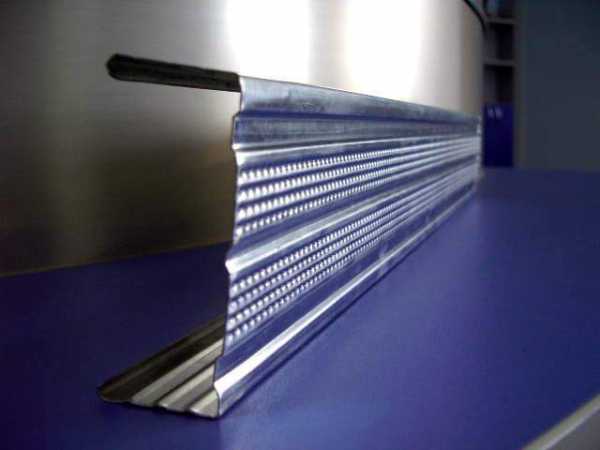

• усиленный несущий (CW или ПС, стоечный) — имеет дополнительные ребра жесткости, зачастую выполняется перфорированным. Применяется главным образом для формирования стоек перегородок, где нужна дополнительная прочность;
• направляющий перегородочный (UW или ПН) — «линейка» для предыдущего стоечного;

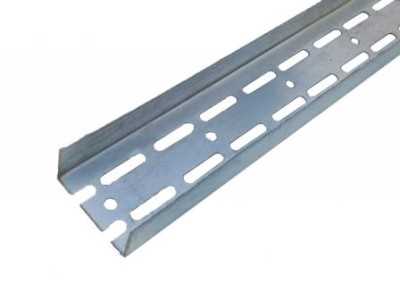

• UA — особо усиленный профиль для дверных проемов. Изготавливается из 1,5-2 мм стали, предназначен для формирования оконных, дверных проемов, коробок. Встречается редко, некоторые мастера о нем и не знают.

Некоторые специалисты различают также стеновой и потолочный виды, однако на самом деле вся разница заключается только в размерах — потолочный легче и компактнее, чтобы при необходимости не отнимать лишнюю высоту комнаты. Да и нагрузки на потолочный каркас меньше.

Еще существует арочный профиль для гипсокартона — он имеет множество надрезов, чтобы легко сгибаться, формируя дугу. Но большинство мастеров обходятся без него, делая надрезы на обычном профиле.

к оглавлению ↑

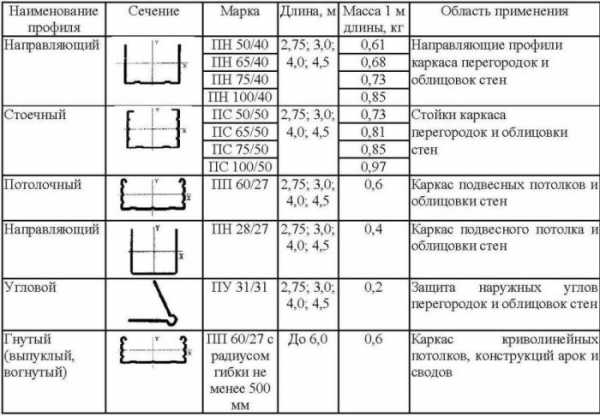

Размеры стеновых профилей

Для отделки стен чаще всего используют виды UD и CD. Производитель позаботился об удобстве монтажника и эти изделия по размерам обычно совместимы друг с другом.

Высота спинки ПН может составлять 50, 65, 75 или 100 мм. Размер полок у всех одинаков и равняется 40 мм. Этого достаточно, чтобы при необходимости привинчивать к UD гипсокартон.

Соответственно, высота спинки стоечного будет тоже равняться 50, 65, 75 или 100 мм. В реальности производитель делает ее на один-полтора миллиметра меньше, чтобы стоечный без проблем влазил в UD. Высота полки тут иная — 50 мм. Благодаря этому можно устанавливать профиль для гипсокартона и на ребро, выбрав в качестве «линейки» ПН-50-40.

Длина может быть разной, чаще всего используются изделия длиной 3, 3,5, 4 метра, хотя стандартом допускается производство планок от 2,75 до 4,5 м, а по индивидуальному заказу производитель может сделать и более длинные.

к оглавлению ↑

Потолочные

Так как для отделки потолка используется более тонкий лист, то и к прочности каркаса требования ниже. Тут применяется чаще всего типоразмер UD-28-27.

Размер стенки в 27 мм позволяет собрать каркас с минимальными потерями полезного пространства. В качестве же несущего применяется соответствующий CD-60-27.

Если же хочется сэкономить или нужно еще более компактный каркас, то можно поискать изделия UD-20-17 и CD-47-17.

С их помощью можно собрать очень легкую конструкцию, если она вообще не несет какой-либо нагрузки.

Длина потолочного профиля для гипсокартона аналогична стеновым.

к оглавлению ↑

Перегородочные

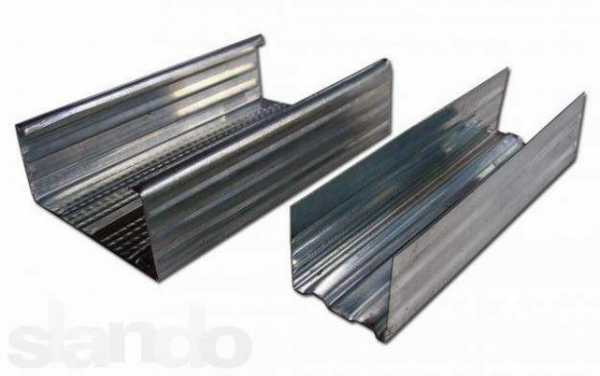

Усиленные перегородочные профиля для гипсокартона типа UW и CW производится с такими же габаритами, как и обычный стеновой.

Благодаря этому изделия можно комбинировать в одной конструкции — там, где нагрузка присутствует, применять усиленный тип, а в прочих местах ставить обычный.

Аналогичная ситуация с изделием для проемов, ширина предлагается на выбор 50, 75 или 100 мм. Длина стандартных планок — 3-4 метра.

к оглавлению ↑

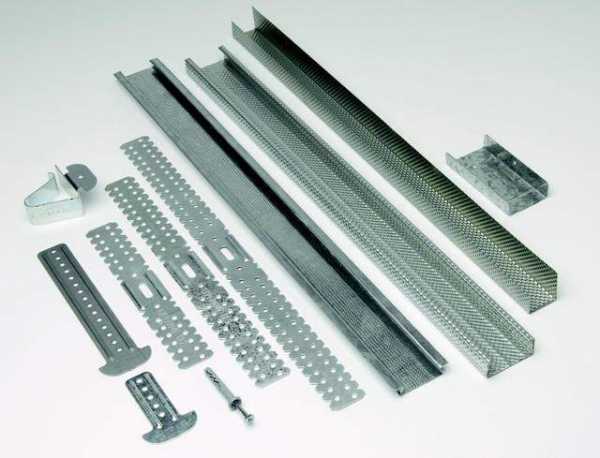

Крепежные элементы и способы крепления

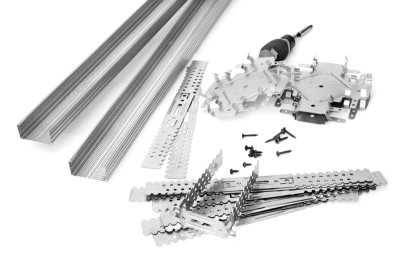

Кроме самих планок еще понадобится приобретать некоторые детали, необходимые для скрепления отдельных фрагментов каркаса в единое целое.

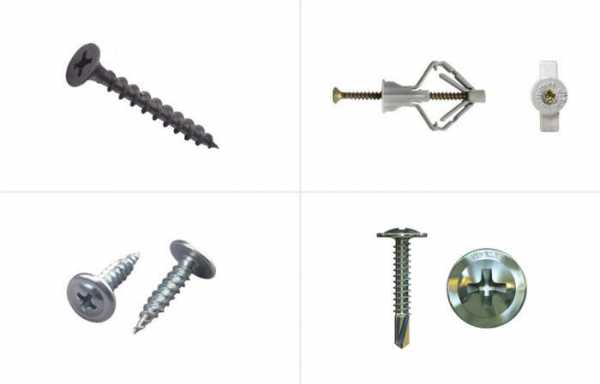

Самые популярные способы — саморезы и просекатель. Промышленность предлагает специальные саморезы для свинчивания отдельных планок и для закрепления гипсокартона на каркасе. Последние обсуждались в отдельной статье (OR-030). Поэтому сейчас поговорим о саморезах для сборки каркаса.

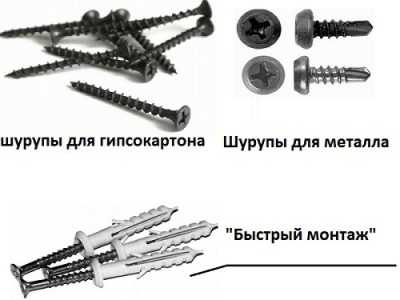

Тут используются очень маленькие и короткие метизы, которые в народе называют «клопы» или «блохи». Сходство не только в размере — если уронить такую блоху на пол, то она легко теряется, а затем может больно впиться в ногу.

Длина такого самореза — 9-16 мм, диаметр — 3,5 мм. Они бывают двух типов — с острым концом (LN) и с наконечником-сверлом (LB). Первые хорошо вгрызаются в сталь толщиной до 0,7 мм, вторые способны ввинчиваться и в металл толщиной до 2,2 мм.

Еще можно использовать саморез по металлу с прессшайбой.

У него более низкая шляпка, поэтому в случае ввинчивания в ту плоскость, где затем будет крепиться гипсокартон, он будет меньше мешать.

Но все же в таких случаях использовать саморезы крайне не рекомендуется. Если есть риск, что шляпка будет мешать гипсокартону нормально лечь, то следует использовать специальный просекатель.

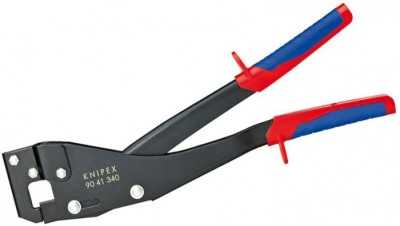

Ручной инструмент под названием «просекатель» похож чем-то на заклепочник. Только вот заклепок тут никаких нет. Рабочий элемент просекателя — стержень, заточеный как гвоздь. При нажатии рукоятки он прорезает сложенные вместе листы металла, деформирует кромку отверстия, загибая ее внутрь.

Благодаря этому листы становятся скрепленными, при этом сверху ничего не торчит и можно спокойно крепить ГКЛ.

Однако злоупотреблять просекателем не стоит. Соединение получается жесткое, но крайне ненадежное, слабое. При даже умеренной нагрузке оно может разорваться, что в некоторых случаях способно привести к обрушению конструкции.

Кроме просекателя и шурупов нужно также упомянуть:

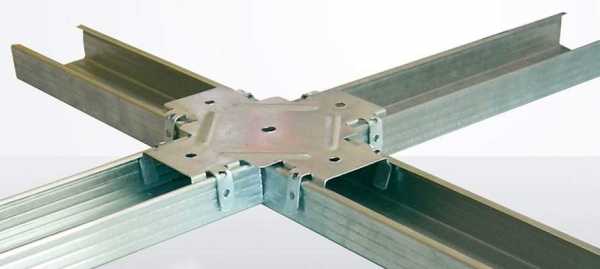

1. Краб. Крепежный элемент, соединитель, позволяющих скрепить два перпендикулярных, находящихся на одном уровне профиля. Используется обычно для монтажа перемычек.
2. Соединитель двухуровневый. Скрепляет перпендикулярные профиля, которые находятся не в одной плоскости.

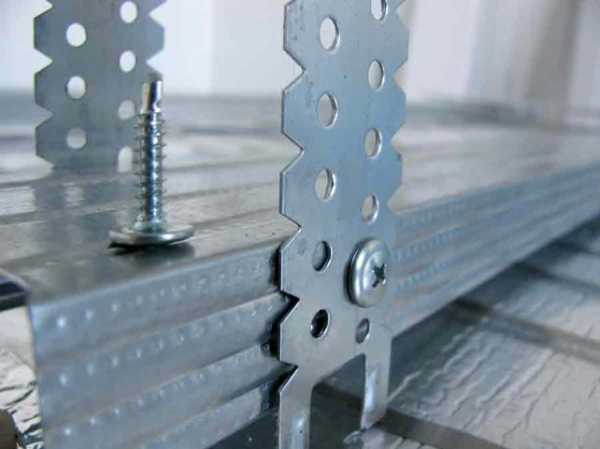

3. Подвес. Позволяет крепить стоечную планку к основанию (стене или потолку).
4. Удлинитель. Крепежный элемент, позволяющий наращивать длину профиля.
5. Анкерный подвес. Крепит планку к потолку, если расстояние очень большое.

к оглавлению ↑

Стоимость

Цены на изделия сильно зависят от качества исполнения, толщины стали. Однако ориентировочные данные рассмотреть все же стоит.

Тип изделия	Размер, мм	Цена, р
ПС	50х50х3000	150-160
ПН	75х40х3000	170-180
ПС	75х50х3000	170-180
ПП	60х27х3000	120-130
ППН	27х28х3000	80-90

oblicovkaru.ru

Размеры профилей под гипсокартон

Гипсокартонные системы показали себя, как один из лучших способов выравнивания стен сухим методом, а также, как конструкции для создания легких перегородок, сложных арок и простенков. Но для постройки и крепления любой системы из гипсокартона необходим надежный каркас, который нес бы на себе основную нагрузку, оставив гипсокартону только роль декоративного элемента. Крайне редко поверхность позволяет зафиксировать гипсокартон непосредственно при помощи клея или строительной пены. В этом случае стена должна быть ровной и без значительных перепадов. В остальных случаях используются специальные профили, с которыми мы будем сегодня разбираться.

Содержание:

1. Назначение профиля для гипсокартона
2. Потолочный профиль для гипсокартона
3. Профиль для гипсокартона направляющий
4. Перегородочные профили для гипсокартона
5. Профили для устройства арок

Назначение профиля для гипсокартона

Профилированные изделия из металла со слоем оцинковки, которые используются для крепления листов гипсокартона к стене, должны иметь как можно больше конфигураций и как можно больше вариантов соединений. Это необходимо потому, что задачи для гипсокартонной системы могут быть совершенно разными. Профили и направляющие также есть нескольких видов, а размеры профилей под гипсокартон определяют их назначение. Поэтому так важно ориентироваться в форме профиля и его размерах.

Практически все профильные рейки для крепления гипсокартона выполнены из холоднокатаной стали со слоем оцинковки. Таким образом, весь каркас получается жестким, прочным и защищенным от коррозии, с высокой степенью надежности и длительным сроком эксплуатации. Сам по себе каркас схематически прост. Он состоит из горизонтальных и вертикальных стоек, которые скреплены между собой специальными элементами, приобретаемыми отдельно. По назначению профили делятся на стоечные, направляющие и арочные, но их классификация несколько сложнее.

Потолочный профиль для гипсокартона

Стоечный, или потолочный профиль, стал наиболее востребованным. Законодатель в мире гипсокартонных систем, компания Кнауф, обозначает их литерами CD, другие производители, ориентированные на наш рынок маркируют такие профили ПП. Их размеры стандартизированы, что позволяет, не глядя на производителя выбрать именно такой профиль, который необходим в конкретном случае, а расстояние между профилями определяется размерами листа гипсокартона.

Унификация позволила практически избавиться от отходов и сделала возможным адаптировать использование профилей под любую площадь и конфигурацию помещения. Область применения такого профиля, в основном ограничивается каркасами для перегородок, при обшивке стен и потолков. CD-профиль может быть в длину от 250 до 400 см, ширина его фиксированная, 60 мм, а высота полки 28 мм.

Профиль для гипсокартона направляющий

Направляющие элементы каркасной системы маркируются, как ППН, или по стандарту Кнауф — UD. Этот вид профиля в обязательном порядке монтируется по периметру помещения, независимо от того, стена или потолок подлежат обшивке. Кнауф выпускает эти профиля с перфорацией для облегчения монтажа.

Стартовый профиль ППН в точности повторяет периметр обшиваемой плоскости, независимо от его сложности и служит базовой направляющей в которую вставляются профиль стоечный. Как правило, толщина металла в таких профилях составляет 0,55 мм. Длина у них фиксированная — 300 см, высота полки такая же, как и в вертикальных стойках, 28 мм, а ширина профиля — 28 мм.

Перегородочные профили для гипсокартона

Профили для выполнения конструкций перегородок маркируются Кнауф, как UW, остальные производители обозначают их литерами ПН. Линейка размеров у профиля этого вида наиболее обширная, что продиктовано разнообразием требований к размерности перегородки. Длина профиля в этом случае особенной роли не играет, поэтому производитель четко не фиксирует длину и может выпускать рейки длиной от двух до четырех метров.

При необходимости можно подобрать и разную высоту полки — от 3,5 до 4 см, а ширина может быть самой разной — от 4 до 15 см в зависимости от размеров перегородки и нагрузки на нее. Стойки для перегородок могут маркироваться, как ПС или CW, по стандарту Кнауф. Особенностью таких профилей стала обязательная насечка для упрощения крепления и прокладки коммуникаций. Также в некоторых стойках для перегородок может быть дополнительное ребро жесткости.

Профили для устройства арок

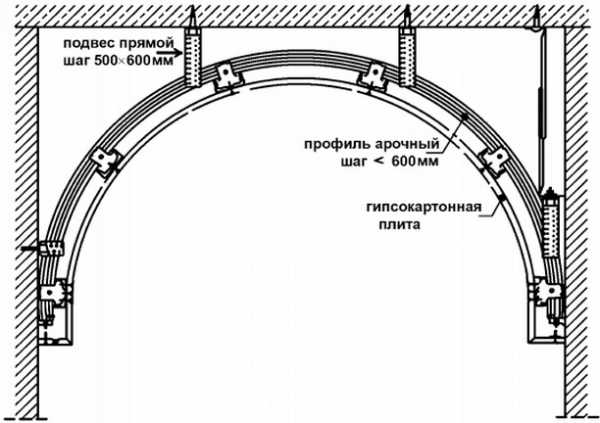

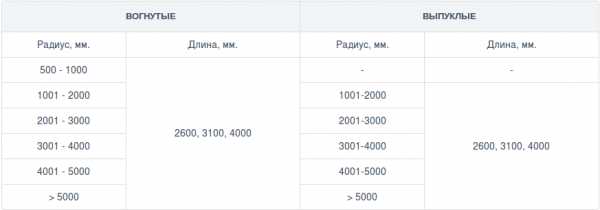

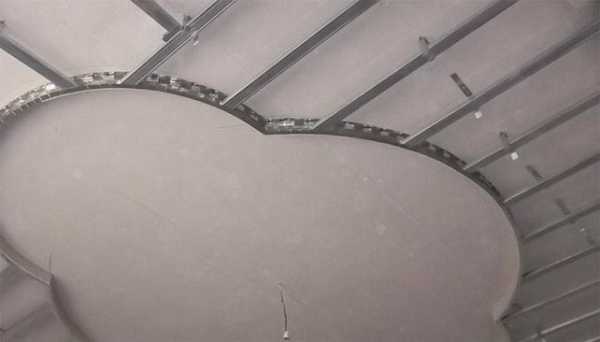

Специально для арочных и сложных конструкций выпускаются профили с положительной или отрицательной вогнутостью. Цена таких профилей несколько выше, чем стандартных, поэтому многие экономят и переделывают под арочные вертикальные элементы. Таблица размеров арочных профилей приведена ниже.

Монтаж профиля под гипсокартон на потолок и на стены осуществляется при помощи дюбелей для бетона и специальных подвесов, а скрепляются элементы саморезами для профиля под гипсокартон. Для монтажа профиля в углу применяют фасонные элементы, которые также скрепляют саморезами с пресс шайбой.

Таким образом, зная размеры профилей под гипсокартон, можно без труда выполнить установку системы своими руками.

stroydetali.com

Монтаж профилей под гипсокартон на стены своими руками

Сейчас внутреннюю отделку при ремонте жилых помещений невозможно представить без применения гипсокартона –  жестких панелей, позволяющих быстро создавать конструкции различных геометрических форм. В большинстве ситуаций перед монтажом обшивки из ГКЛ создается каркас, который определяет жесткость и форму создаваемых элементов интерьера. Чтобы собрать обрешетку, нужно знать из чего ее сделать и как, чтобы конструкция отвечала требованиям прочности и приобрела в итоге желаемую конфигурацию.

1

Необходимые материалы для монтажа каркаса под ГКЛ – металлические изделия в предпочтении

Для сборки обрешеток с прямолинейной геометрией под последующую обшивку листами гипсокартона можно использовать пиломатериалы – деревянные брусья или рейки. Однако изделия из древесины, используемые для этих целей, понемногу уходят в прошлое. Причин несколько:

• недолговечность древесных материалов;
• сложности с подбором изделий правильной геометрической формы;
• деформация элементов несущей конструкции из древесины под влиянием изменений влажности и температуры;
• сложности при попытке создать конструкцию неправильных геометрических форм (арки, элементы многоуровневого потолка и дизайнерских зонирующих перегородок).

Для создания каркаса под гипсокартон чаще всего используют металлические профили

Сейчас для создания несущих конструкций, обшиваемых ГКЛ, предпочитают использовать профили – металлические оцинкованные изделия, что выпускаются специально для этих целей. Профили в торце имеют П-образную форму, причем вершок буквы называется спинкой, а ее «ножки» — полками. Размеры полок и спинки различаются в зависимости от предназначения оцинкованных изделий. Различают четыре основных разновидности профилей:

• направляющий потолочный (UD), имеющий торцевые размеры 28х27 мм;
• несущий потолочный (CD), размеры в торце – спинка 60 мм, полки по 27 мм;
• направляющий перегородочный (UW), полки по 40 мм, спинка 50-100 мм;
• несущий перегородочный – спинка варьирует в тех же пределах, что у предыдущего изделия (от этого размера зависит толщина перегородки), полки по 50 мм.

Сборка большинства типов каркасов основывается на использовании перечисленных изделий. Вспомогательными приспособлениями являются регулируемые и прямые подвесы, крепящие несущие профили к капитальным конструкциям, и одноуровневые соединители (крабы). Фиксация металлических изделий между собой при монтаже профиля для гипсокартона осуществляется небольшого размера (9 мм) саморезами по металлу, которые могут быть оцинкованными (белые) или фосфатированными (черные). Подвесы, удерживающие несущий профиль, крепятся к капитальным конструкциям дюбелями или саморезами (зависит от структуры материала).

Недавно стали выпускать арочные (гибкие) профили, хотя подобное изделие без особых хлопот делается из UD путем надреза полок.

2

Потолочная обрешетка своими руками – краткая инструкция проведения монтажных работ

Каким бы не предполагалась подвесная потолочная конструкция из гипсокартона – одно или многоуровневая, сначала монтируем базовую обрешетку. В начале работы делаем отбивку горизонтальной плоскости, для чего используем водный уровень или лазерный нивелир и малярную красящую нить. В итоге проведенной процедуры на стенах остаются горизонтальные полосы, являющиеся ориентиром для монтажа направляющего профиля. Последний фиксируется по периметру всплошную саморезами или дюбелями с шагом крепления около полуметра.

Теперь очередь несущих профилей. Прежде, чем их монтировать, нужно определиться со схемой обрешетки. Существует два варианта. Первый предусматривает установку продольных планок на расстоянии 60 см друг от друга с монтажом поперечных дополнительных перегородок с шагом 50 см. Второй вариант каркаса предусматривает между основными профилями расстояние 40 см с установкой поперечин только в местах продольной стыковки гипсокартонных листов. Обе схемы достойны внимания и отвечают требованиям прочности, но первый вариант более удобен, если предполагается монтаж второго уровня потолочной конструкции.

Вначале в пазы направляющих профилей заводим продольные планки, отрезанные нужной длины ножницами по металлу, и распределяем с шагом, соответствующим избранному варианту схемы обрешетки. Следующий шаг – крепление подвесов к потолочному перекрытию. Изделия фиксируем двумя дюбелями напротив каждого несущего элемента каркаса на расстоянии 50-60 см друг от друга. Закрепив подвесы, поднимаем несущие профили выше нормального уровня монтируемого каркаса и временно фиксируем их боковыми пластинами подвесов в таком положении.

Поперек продольных планок на уровне нижних полок направляющих профилей натягиваются 2-3 нити или лески. Каждый продольный элемент конструкции устанавливается и фиксируется к подвесам так, чтобы спинка не доставала до ориентировочных нитей 1-2 мм. Зафиксировав все основные несущие планки, устанавливаем поперечины, используя крабы, и дополнительно фиксируем к перекрытию каждую перегородку с помощью подвеса. На этом установка потолочных профилей под гипсокартон закончена – можно обшивать собранный каркас или приступать к монтажу второго уровня.

3

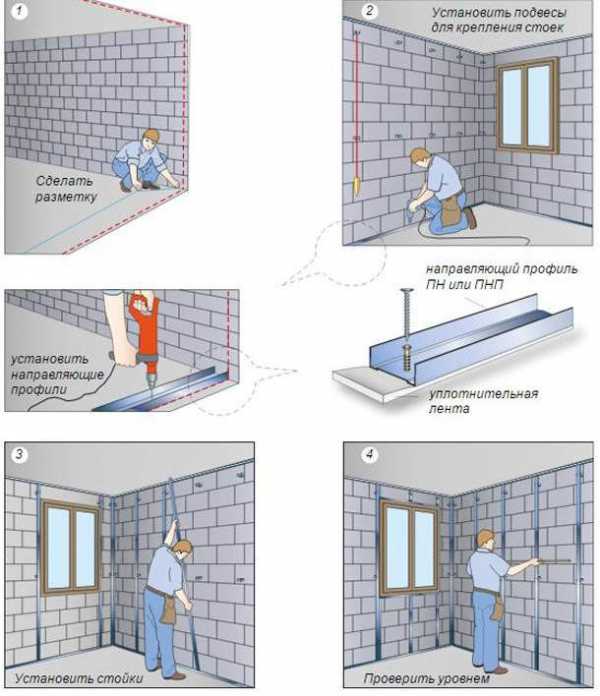

Стеновая несущая конструкция из профиля – ничего сложного, но есть нюансы

Для сборки каркаса под гипсокартон на стене используются те же изделия, что на потолке. Отличие самого процесса в том, что формируется вертикальная плоскость и есть преграды в виде проемов дверей и окон, которые нужно дополнительно «обходить». Принцип сборки обрешетки также сильно не отличается. Вначале фиксируются направляющие планки к потолку или потолочным перекрытиям. С помощью отвеса на смежных стенах отмечаются вертикальные ориентиры, согласно которым также устанавливаются направляющие. Между их нижними краями отбивается линия, что поможет закончить формирование вертикального периметра. По полу направляющий профиль фиксируется не всплошную – делаются пропуски в дверных проемах.

Сначала монтируются направляющие планки на потолок

Вертикальные стойки (CD-профиль) устанавливаются с шагом 60 см (стандарт) или 40 см (усиленный вариант), начиная от одной из стен. Независимо от расположения основных стоек, по боковым краям проемов монтируются дополнительные несущие элементы. При монтаже профилей под гипсокартон подвесы на стены крепятся в другом порядке. Первый снизу подвес фиксируется на расстоянии 50-60 см от поверхности пола, второй – через такое же расстояние от первого. Третий крепеж фиксируется приблизительно на середине расстояния от потолка (перекрытия) до места установки второго подвеса. Дополнительные крепежи устанавливаются только в случае предполагаемой повышенной нагрузки на конструкцию (установка кухонного гарнитура, бойлера, газового настенного котла или колонки).

Выставляются стойки также по натянутым горизонтально или по диагонали нитям. В местах наиболее вероятного механического повреждения гипсокартонной обшивки (примерно метр от уровня пола) можно усилить конструкцию установкой поперечных перегородок. Такие же элементы обрешетки дополнительно монтируются в местах предполагаемой установки настенных предметов. Поперечины также усиливаются подвесами, жестко фиксирующими их к капитальной стене.

4

Делаем перегородки – особенности сборки основы под обшивку гипсокартоном

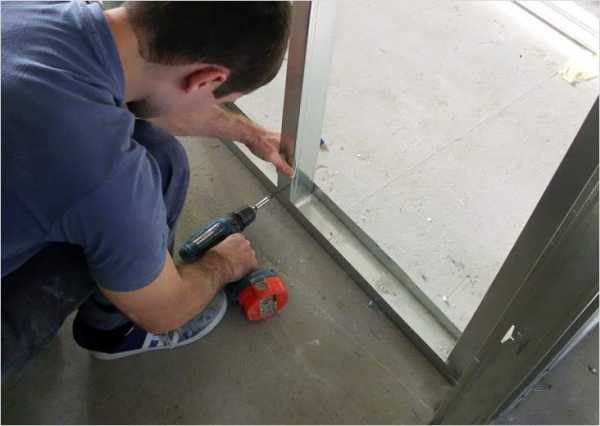

Принцип монтажа профиля под гипсокартон при сборке каркаса перегородки чем-то напоминает установку стеновой конструкции. Рабочий процесс начинается с отбивки периметра вертикальной плоскости и фиксации направляющего перегородочного профиля. Не устанавливается направляющая планка только на участке пола, соответствующего проему под двери или арку, которые предполагаются в перегородке. Стойки каркаса (CW-профиль) также устанавливаются в двух вариантах расстояния между ними (40 и 60 см). Шаг выбирается в зависимости от предполагаемой нагрузки на конструкцию.

Независимо от расстояния между несущими элементами обрешетки, для формирования проема устанавливаются дополнительные стойки так, чтобы профили были развернуты спинками друг другу (к ним будет крепиться дверная коробка). Чтобы придать конструкции перегородки дополнительную жесткость, внутрь стоечного профиля помещают деревянные бруски соответствующего сечения. Так делают, если на перегородку будут навешиваться тяжелые настенные предметы.

obustroen.ru

Монтаж профиля под гипсокартон своими руками

В процессе ремонта или перепланировки квартиры неизбежно встает вопрос о реконструкции и модернизации старых стен, возведении новых перегородок или обустройстве потолка. Отличным решением в этом случае станет использование гипсокартона. Работать с этим материалом легко. Трудности может вызвать только монтаж профиля, к которому крепятся листы ГКЛ, но и с ним можно легко справиться своими руками без привлечения посторонней помощи, если знать, как правильно выполнять эту часть работы.

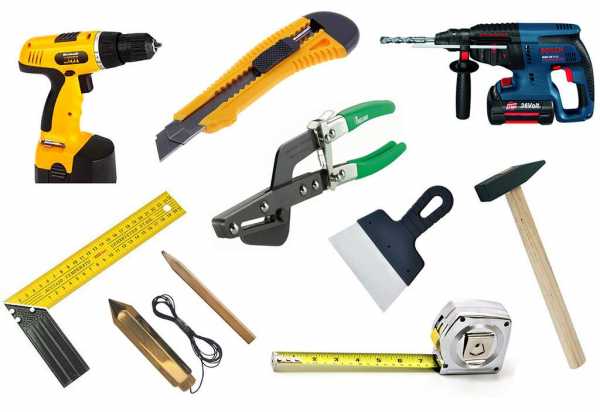

Инструмент

Для работы потребуются:

• Строительный уровень и отвес.
• Рулетка и отбивной шнур.
• Перфоратор и шуруповерт.
• Ножницы по металлу и плоскогубцы.
• Молоток и отвертка.
• Универсальный нож и маркер.

Перечень инструмента можно дополнить некоторыми профессиональными принадлежностями, наличие которых при простом монтаже необязательно: их можно заменить более простым инструментом.

Использование просекателя при сборке каркаса из профиля способно не только уменьшить количество саморезов в стыкуемых частях конструкции. Применение такой стыковки позволит избежать перепадов между головками саморезов и поверхностью, что особенно важно на плоскости, которая впоследствии будет зашиваться гипсокартоном.

Материалы для проведения работ

Сейчас уже редко можно встретить каркас для гипсокартона, выполненный из деревянных брусков, ведь дерево со временем теряет свойства, а перепады температуры или влажности способны вызвать деформацию материала. Для работ по изготовлению каркаса используются металлические профили, которые более долговечны и отлично справляются с созданием многоуровневых конструкций. При монтаже каркасной конструкции своими руками даже непрофессиональному мастеру по силам самостоятельно рассчитать количество необходимых элементов.

Виды профиля

До начала проектирования стоит определиться с видами и предназначением профилей.

• Направляющий профиль UD служит для задания плоскости будущих конструкций и сопряжения между несколькими плоскостями в сложных элементах.
• Несущий профиль CD предназначен для дальнейшего монтажа гипсокартона и рассчитан на нагрузки, создаваемые отделочными материалами.
• Усиленные профили UW и CW аналогичны по назначению и отличаются большим размером. Подходят для создания перегородок из гипсокартона между помещениями.

Крепежные элементы

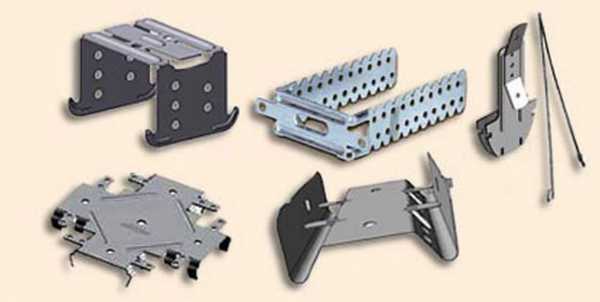

Также необходимы соединительные и крепежные элементы, благодаря которым вся конструкция приобретает дополнительную жесткость.

• Прямой CD-соединитель служит для соединения двух несущих профилей в один конструктивный элемент.
• Крестообразный CD-соединитель предназначен для поперечного монтажа несущих стоек в одноуровневой конструкции.
• Двухуровневый CD-соединитель необходим в случае скрепления элементов, находящихся в разных уровнях.
• П-образный кронштейн служит для крепления несущих профилей к поверхности стены или потолка на необходимом расстоянии.

Это лишь основные соединительные элементы, производителями представлен куда больший ассортимент, предназначенный для конкретного вида крепления, к примеру, для устройства многоуровневого потолочного каркаса существуют различные подвесы, позволяющие создавать своими руками сложные плоскости, выдерживающие листы гипсокартона.

Дополнительные материалы

Для закрепления элементов конструкции необходимо обеспечить наличие расходных и вспомогательных материалов. К ним относятся:

• Уплотнительная лента для направляющих элементов. Представляет собой полосу из вспененного полиэтилена с нанесенным клеящим составом, служит изоляционным слоем между основанием и закрепляемой частью.
• Ударные дюбели с минимальным размером 6 х 40, которые предназначены для установки конструкции.
• Саморезы по металлу, которые используются для соединения между собой стоек и крепежных элементов.

Если в конструкции есть дверные или аналогичные проемы, для соответствия требованиям по прочности их необходимо усилить. Сделать это своими руками проще всего с помощью деревянного бруса, который необходимо вложить в профиль, обрамляющий проем и закрепить саморезами с шагом в 20 см.

Создание эскиза конструкции

До начала этапа строительства следует подготовить эскиз будущей конструкции. Такое мероприятие позволит определить количество необходимого материала и, соответственно, стоимость предстоящих работ. Для таких расчетов необходимо знать некоторые конструктивные особенности и требования к размещению элементов.

• Расстояние между направляющими рассчитывается исходя из ширины листа гипсокартона, которая составляет 120 см. Они устанавливаются с шагом 40 см для увеличенной нагрузки (потолок и др.) или 60 см при обычных условиях (обшивка стен).
• Подвесы стоит размещать на расстоянии 50 см, причем в случае повышенных требований к прочности или в местах нахождения сложных узлов возможна их дополнительная установка.

Разметка поверхности

Для продолжения работ необходимо перенести разметку с предварительного эскиза на поверхность.

• Начинать стоит с определения кривизны сторон помещения. Расстояние между противоположными стенами может разниться на несколько сантиметров, и при проведении разметки следует ориентироваться на получение прямых углов при минимальной потере пространства. Определившись с первоначальной линией на полу, можно приступать к переносу разметки на стены и потолок.
• Для переноса линий на стену можно использовать отвес, с помощью которого следует отметить четкую вертикальную линию. В подобных случаях наличие лазерного уровня способно значительно упростить работу, хотя с помощью отвеса можно добиться хорошей точности.

Процесс нанесения разметки под профиль также можно облегчить с помощью малярного шнура. В таком случае шнур удерживают в точках начала и завершения линии, затем немного оттягивая, отпускают, вследствие чего получается необходимая разметка.

• Следующим этапом на плоскости между стенами необходимо отметить вертикальные линии. Расстояние в 60 см между ними наиболее оптимально, впоследствии здесь будет устанавливаться направляющий профиль.
• Затем на отмеченных вертикальных линиях в шахматном порядке с шагом в 50 см выделяются места для крепежного подвеса. Нанесение такой разметки позволит полностью подготовить поверхность к дальнейшему монтажу и значительно облегчить проведение работ.

При нанесении разметки для выполнения работ по обустройству потолка первоочередной задачей будет отбивка горизонтального уровня, которую можно выполнить с помощью простейшего гидроуровня или лазерного нивелира. При разметке потолка следует учесть, что расстояние между системой потолочных направляющих и самой низкой точкой потолка должно быть не меньше 4 см.

В процессе нанесения разметки своими руками следует помнить, что подобные работы не показывают окончательный размер помещения и для определения будущей площади необходимо учесть толщину листа гипсокартона.

Сборка

Процесс сборки каркаса происходит следующим образом:

• Первыми монтируются направляющие профили, которые при необходимости предварительно обрезаются. Перед закреплением на профиль в местах примыкания к основанию наклеивается уплотнительная лента, которая обеспечит должную тепло- и звукоизоляцию между поверхностью и элементами конструкции.

Установка конструкции из профилей производится с помощью перфоратора и забивных дюбелей с шагом 50 см, в такой конструкции не должно быть натяжений, способных привести к деформации и растрескиванию гипсокартона.

• В случае устройства фальш-стены или подвесного потолка далее на отмеченные ранее места крепятся подвесы, необходимые для фиксации несущих стоек, которые устанавливаются на отметки с расстоянием 40 см.

Конструкция устроена таким образом, чтобы лист гипсокартона крепился на три профиля (один по центру и два по краям), занимая пространство до середины стойки.

• При создании перестенка подвесы отсутствуют и несущие профили устанавливаются в рамную конструкцию, состоящую из направляющих.
• При изготовлении различных ниш или других сложных форм используются соединительные элементы, позволяющие достичь необходимого уровня надежности каркаса. Монтаж таких элементов основан целесообразностью их использования.
• В случае необходимости получения криволинейных форм выполняются надрезы в боковых ребрах жесткости профиля для придания изделию нужной формы.

Сам процесс монтажа профиля под гипсокартон не относится к работам повышенной сложности. Для его выполнения своими руками необходимо лишь знание принципов сборки подобных конструкций.

mr-build.ru
