Краны для радиаторов отопления — какие лучше ставить?

В современных системах отопления частных домов или квартир на подводках к радиаторам практически всегда устанавливают запорно-регулировочную арматуру. Раньше батареи обычно подключались к стоякам напрямую и никого этот факт не расстраивал. Однако, с тех пор приоритеты изменились, необходимостью энергосбережения проникся каждый домовладелец. Зачем ставить краны для радиаторов отопления, как связана установка арматуры с экономией и какие изделия лучше выбрать для этой цели, будет рассказано в нашем материале.

Для чего нужны краны на радиаторах

Для общего понимания немного уточним терминологию. У нас в простонародье кранами называют любое водопроводное устройство, где имеется рукоятка для ручного управления потоком воды. На самом деле технически правильно называть кран запорной арматурой, но не регулирующей. То есть, он предназначен только для перекрывания течения жидкости, а для регулирования ее количества существуют другие устройства – вентили и клапаны. Причем для батарей используются все эти изделия.

На подводящих трубопроводах к отопительным приборам размещают запорно — регулирующую арматуру с целью:

  • отключения батареи в периоды года, когда на улице еще не слишком холодно или по другим причинам;
  • закрывания воды для проведения ревизии и промывки прибора без опорожнения всей сети трубопроводов;
  • ручного или автоматического управления потоком теплоносителя, регулируя его количество в зависимости от температуры в помещении.

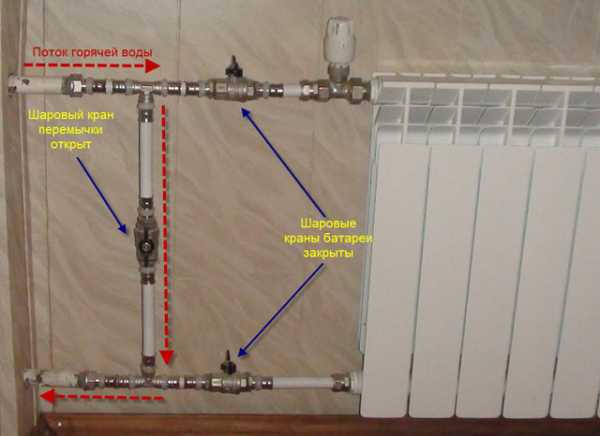

Пункт первый списка хорошо иллюстрирует, как установка кранов на батареи связана с энергосбережением. Ситуация, когда система центрального теплоснабжения включена в теплый период не редкость. На улице еще достаточно тепло, а радиаторы уже пышут жаром, в доме духота. При наличии крана проблема решается одним поворотом рукоятки. А когда на подъезд или весь дом установлен счетчик тепловой энергии, то этим же движением вы перекрываете течение денежных средств из семейного бюджета на счет теплоснабжающей организации.

То же самое происходит и в частном доме, оборудованном индивидуальным источником тепла. Краны позволяют отключить часть радиаторов в жилых комнатах или временно использующихся технических помещениях, например, в гараже. Не менее важно для экономии и периодическая промывка отопительных приборов. Ведь что происходит: загрязненная изнутри батарея отдает меньше тепла в комнату, а значит, в обратный трубопровод уходит теплоноситель с более высокой температурой.

Этот теплоноситель пойдет обогревать жилье ваших соседей, а у вас в квартире будет ощущаться недостаток тепла. Когда речь идет о частном доме, то вода возвращается обратно в котел и потерь никаких нет. Но в помещениях-то становится прохладнее и для получения нужного количества тепла вам придется поднять температуру системы отопления, увеличив расход топлива теплогенератором. Процесс загрязнения коварен, поскольку занимает какое-то время и заметен становится только во время увеличения затрат на обогрев здания.

Применение ручных регулирующих вентилей или автоматических клапанов с термоголовками дает возможность экономить энергоносители во время отопительного периода за счет поддержания необходимой температуры воздуха в помещениях. Ручные вентили для радиаторов позволяют отрегулировать расход теплоносителя при настройке системы, чтобы он не выходил за пределы расчетного. Клапаны с термоголовками управляют потоком жидкости в автоматическом режиме, уменьшая или увеличивая проходное сечение в зависимости от температуры воздуха в комнате.

Виды кранов для отопительных приборов

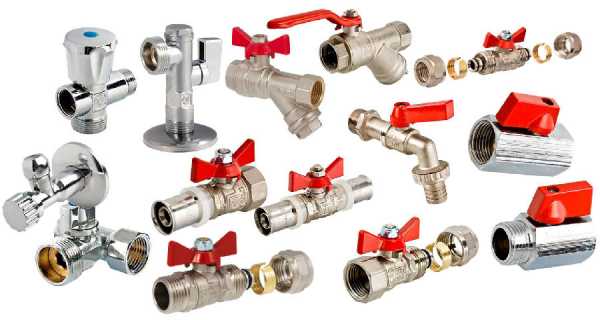

На данный момент существуют следующие разновидности кранов для радиаторов:

  • шаровые полнопроходные прямые и угловые из латуни;
  • шаровые полнопроходные из полипропилена;
  • вентили регулировочные;

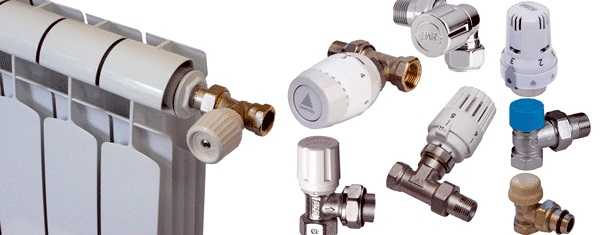

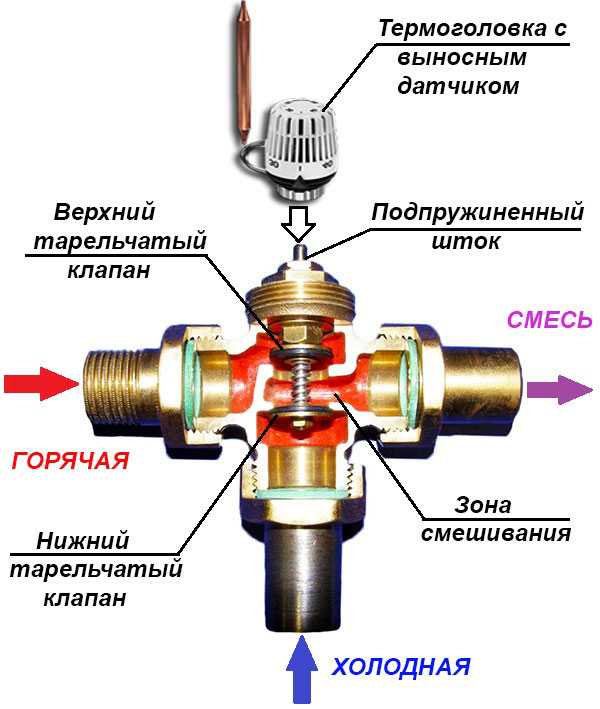

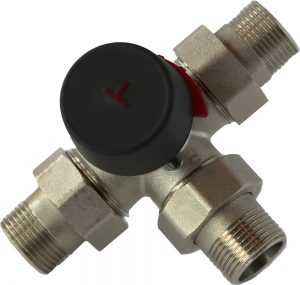

  • термостатические клапаны с ручным и автоматическим управлением с термоголовкой.

Самый распространенный вид запорных устройств – это шаровые краны, изготавливаемые из латуни или полипропилена. Главным элементом в них является стальной шар с выборкой соответствующего диаметра для прохода воды. Он прикреплен к штоку, вращением которого и осуществляется перекрывание теплоносителя. При открытом положении крана выборка в шаре совмещается с внутренним проходом изделия, в закрытом — поворачивается относительно него на 90º. Направление потока при этом не изменяется.

Для справки. Некоторые известные производители предлагают запорную арматуру, в которую вмонтирован сливной кран для опорожнения радиатора или участка трубопровода.

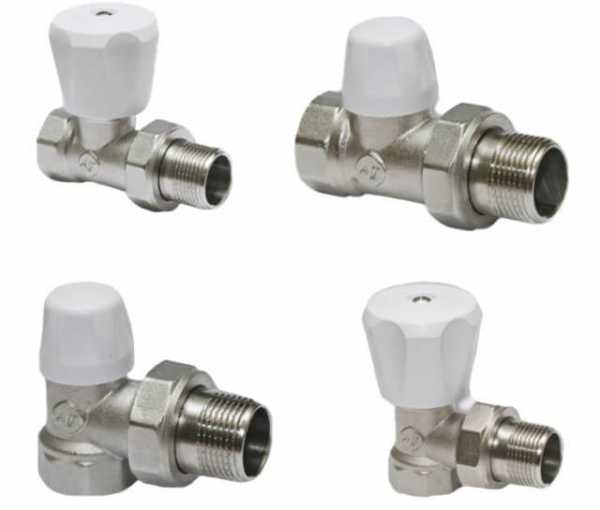

Ручной вентиль на батарею представляет собой конструкцию, где жидкость дважды изменяет направление своего течения, проходя сквозь рабочее сечение седла. Чтобы уменьшить количество проходящего теплоносителя, это сечение частично перекрывается конусом или шайбой с резиновой прокладкой (в старых вентилях), прикрепленным к штоку. Похожую конструкцию имеет и термостатический клапан, только шток с конусом не вращается по резьбе, а просто нажимается. Нажатие осуществляет термоголовка либо пластмассовая рукоятка для ручного управления.

Все перечисленные устройства выпускаются в угловом исполнении. Такой угловой кран для радиатора упрощает боковое присоединение отопительного прибора к магистралям, проходящим над полом или под ним. Принцип его работы аналогичен прямым изделиям.

Установка кранов на батареи отопления

Прежде чем дать рекомендации, какие краны ставить на радиаторы отопления, представим 3 вида эксплуатационных условий обогревательных приборов:

  • в системах централизованного теплоснабжения;
  • в частных домах и квартирах с индивидуальным источником тепла;
  • в многоквартирных домах, оборудованных индивидуальной котельной.

Для начала отметим, что любой вентиль или кран для батареи отопления может лишь уменьшать или перекрывать проходное сечение трубы, а не увеличивать его. Соответственно, регулирование с помощью любых средств заключается в уменьшении количества тепловой энергии, подведенной к батарее. В случае когда ее недостаточно изначально, ни о каком регулировании не может идти речи, только о перекрывании потока.

При централизованном отоплении зданий качество теплоносителя оставляет желать лучшего. Поэтому здесь рекомендуется поставить хорошие краны из латуни. Вентили и клапаны с термоголовками устанавливать нет смысла, поскольку уже через пару лет их рабочая часть может засориться и управление теплоносителем станет невозможным.

В централизованных сетях часто возникают перепады давления и гидроудары при сезонном запуске. Используемый в этом случае шаровой кран должен быть рассчитан на давление не менее 16 Бар. По материалу надо выбрать изделие отличного качества, так как в теплое время года систему принято опорожнять, из-за чего усиливается коррозия металлов.

Для частных домов, где есть все возможности для энергосбережения, клапаны с термоголовками – самый лучший вариант. Они устанавливаются на подающем трубопроводе, а на обратном – обычный шаровой кран. Можно применять и полипропиленовые изделия, но они часто не гармонируют с интерьером, тогда их прячут за декоративным экраном.

В пределах одной комнаты не нужно монтировать термостаты на каждую батарею. Правило такое: клапаны ставятся на один или несколько отопительных приборов, чья суммарная теплоотдача превышает 50% от общей. Оставшиеся радиаторы оборудуются вентилями на подаче и шаровыми кранами на обратке.

Какую арматуру на радиаторы лучше ставить в многоквартирных домах с индивидуальными котельными, определяет только проектная документация. Как правило, данный вид теплоснабжения используется в новых постройках либо после реконструкции всей схемы отопления. Она должна предусматривать всю необходимую арматуру. Максимум, что вы можете себе позволить – это поставить на подводках качественные краны из латуни.

Чтобы упростить себе в дальнейшем разборку и снятие батареи, при монтаже запорной арматуры надо использовать такое известное соединение, как американка. На рынке появилось множество кранов, с которыми она идет в комплекте. И последнее: для удобства опорожнения радиатора на обратной подводке рекомендуется устанавливать арматуру со встроенным сливным штуцером.

Заключение

Выполнить монтаж крана на радиатор в принципе несложно. Но чтобы не переделывать эту работу ежегодно, а то и во время отопительного сезона, надо изначально правильно выбрать изделие к условиям эксплуатации. Осуществляя выбор, не забывайте сверять рабочее давление кранов и вентилей с параметрами своей системы отопления.

cotlix.com

Кран для радиатора отопления: виды и как выбрать

Современные отопительные радиаторы в принципе могут при работе обойтись без запорной арматуры. Зачем нужен кран для радиатора отопления и каковы его функции, становится понятно, когда вдруг возникнет течь или, к примеру, когда батарея завоздушена настолько, что перестаёт нагреваться вообще. Каждый раз вручную настраивать температуру в отопительной системе утомительно, проще поставить термостатический клапан.

Для чего нужен кран на радиаторе отопления?

Краны разных типов, используемые в системе отопления, обеспечивают решение различных задач:

  • Полная изоляция батареи. Такая необходимость появляется при разгерметизации радиатора. Изолируя отдельный радиатор от всего контура, можно произвести его починку или замену, не отключая всю отопительную систему. Также полностью перекрывают краны, если отапливать комнату, где находится радиатор, нет необходимости.
  • Уменьшение потока горячей воды через радиатор. Таким способом можно регулировать количество выделяемого батареей отопления тепла в помещении.
  • Стравливание воздуха и воды посредством крана Маевского. Если сжатый воздух скапливается вверху радиатора, нагрев происходит значительно хуже.

Виды кранов

Условно арматуру можно разделить следующим образом:

  • шаровый полуповоротный кран;
  • балансировочный вентиль;
  • термостатический клапан;
  • промывочный кран;
  • стравливающий кран Маевского.

Краны отличаются ценой, конструкцией и особенностями применения, от которых зависит где и с какой целью устанавливается устройство.

Существуют вентили с ручным и автоматическим способом регулировки, здесь разница также ощутима и в цене крана. Работает система с автоматической терморегулировкой так: контроллер получает сигнал от термодатчика и отдаёт команду на сервоприводы,  в результате чего регулируется размер проточного отверстия в кране в зависимости от установленного режима.

Обратите внимание! Ручные вентили стоят значительно дешевле оснащённых автоматическим терморегулятором.

Шаровый полуповоротный кран

Название крана обусловлено шаровидной формой клапана, в котором имеется сквозное отверстие. Рассчитан клапан только на два положения – открыто либо закрыто, для работы в четверть оборота он не предназначен. При повороте ручки крана вращается и клапан, и отверстие в нём оказывается расположено либо параллельно, либо перпендикулярно трубопроводу.

Корпус устройства выполняется из, стали, латуни, бронзы либо силумина. По прочности лидирует сталь, но она подвержена коррозии, поэтому предпочтительнее всего изделия из бронзы и латуни как более долговечные.

Хорошим выбором будет латунный полуповоротник с толстыми стенками и американкой – так называется накидная гайка, позволяющая осуществлять соединение труб и радиатора без их вращения и быстро.

Обратите внимание! При конструкции с однотрубным стояком, нужно предусмотреть наличие байпаса, причём сместить его в сторону от главной трубы.

Балансировочный вентиль

Разница между балансировочным вентилем и шаровым краном в возможности плавной регулировки положения вентиля, путём нескольких поворотов барашка. Чтобы настройки вентиля не сбились, или кто-нибудь случайно их не сбил, его можно зафиксировать в текущем положении. Ставится он на выходной трубе батареи, и даёт возможность плавно регулировать поток теплоносителя.

Обратите внимание! Рекомендуется ставить балансировочные вентиля на все батареи, за исключением последней в контуре. На последнюю и на входе, и на выходе можно поставить шаровые полуповоротники.

Вентиль с термостатом

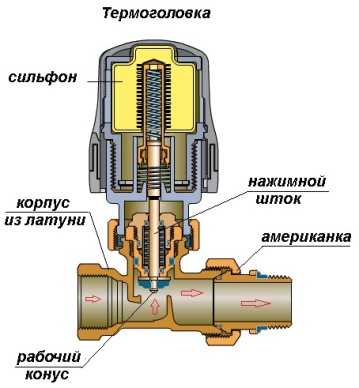

Самыми дорогими, но также и самыми качественными являются термостатические вентили. Термоголовка настраивается на определённую температуру в помещении и оказывает воздействие на шток клапана.

Под её воздействием клапан увеличивает либо уменьшает сечение отверстия для прохода теплоносителя, за счёт чего регулируется температура радиатора. Установка вентиля с термоголовкой осуществляется на подводящую трубу, а на отводящую ставится балансировочный вентиль.

Обратите внимание! Чтобы упростить слив теплоносителя, на выходе из радиатора имеет смысл ставить вентиль, оснащённый сливным штуцером. Дело в том, что при промывке слив теплоносителя производится неоднократно, пока из батареи не начнёт идти относительно чистая вода.

Промывочный кран

Как следует из названия, предназначен для слива воды либо другого теплоносителя из радиатора в целях его промывки. Состоит из выполненного из металла корпуса и длинного штока, оснащается прокладкой из резины. Открывается при помощи плоскогубцев либо гаечного ключа. Минусом конструкции является быстрый износ резиновой прокладки и необходимость её замены.

Воздушный кран Маевского

На современных радиаторах предусмотрен монтаж кранов Маевского, некоторые модели поставляются с уже встроенными вентилями. Монтируется кран Маевского в верхней части батареи, поскольку именно вверху скапливается сжатый воздух.

Приводится в действие вентиль, как правило, плоской отвёрткой либо гаечным ключом. Воздух стравливается до того момента, пока не прекратится шипение и из крана не начнёт сочиться вода.

Критерии выбора кранов

Рынок сантехники сегодня богат различными предложениями, каждый может найти то, что устраивает его по цене и по качеству. При покупке и монтаже запорной арматуры следует чётко представлять, для чего служит какой вентиль, и не загромождать конструкцию лишними деталями – это мало того, что накладно по деньгам, так ещё и плохо отразится на работе всей системы отопления.

Краны для радиаторов выбирают с учётом типа устройства, что используется в качестве теплоносителя, а также типа контура отопительной системы.

Следует подбирать трубы соответствующего диаметра, чтобы свести к минимуму количество применяемых вентилей, и подбирать краны с максимальной пропускной способностью.

Наиболее прочными и долговечными материалами, используемыми при производстве вентилей, являются сталь и латунь. Это толстостенные изделия, которые прослужат дольше, но при выборе важно обращать внимание на качество уплотнительных прокладок.

Обратите внимание! Современные уплотнительные прокладки, которые применяют при установке кранов, выполняются не из резины, а из силикона, поскольку этот материал не подвержен разрушению и не теряет эластичности при воздействии высокой температуры, и как результат, служит дольше резины.

Немаловажный критерий выбора – фирма-производитель изделия. Как правило, товары зарекомендовавших себя марок с мировым именем на порядок превосходят свои аналоги малоизвестных изготовителей. Фирмы, изделия которых были проверены в отечественных условиях и положительно себя зарекомендовали:

  • итальянские компании Itap и Luxor;
  • немецкая фирма Oventrop;
  • датский изготовитель Danfoss;
  • совместная российско-итальянская фирма Valtec.

Полезные советы по установке

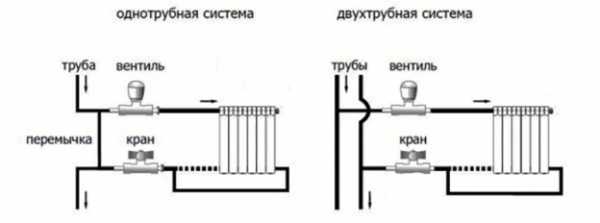

При установке крана для радиатора отопления важно учитывать, какой контур отопления в системе: закрытый или проточный.

Специалисты рекомендуют:

  • В однотрубных системах между байпасом и радиатором ставить два шаровых полуповоротника на вход и на выход с радиатора. Благодаря такой конструкции, при промывке можно не сливать воду или другой теплоноситель из радиатора, а при замене одной батареи не надо останавливать работу всей системы отопления.
  • При замкнутой системе с двумя трубами, на вход батареи устанавливать вентиль с термостатом, а на выход – балансировочный. В результате осуществляется и плавная регулировка температуры, и экономия за счёт применения относительно дешёвого балансировочного вентиля.
  • Если в автономной отопительной системе одна труба, то на вход радиатора целесообразно ставить шаровый полуповоротник, а на выход – балансировочный вентиль.

infotruby.ru

шаровые запорные вентили, как выбрать

Содержание:

Современное эффективное отопительное оборудование используется, как правило, в системах закрытого типа с принудительным типом циркуляции теплоносителя. Чтобы такое отопление функционировало правильно, его оборудуют всевозможными запорными элементами. В данной статье речь пойдет о том, какие краны лучше ставить на радиаторы отопления в зависимости от их материала и типа системы. При этом разновидность запорной арматуры определяется условиями, в которых она будет использоваться.


Стоит отметить, что морально устаревшие и неэффективные отопительные системы с обвязкой из стальных труб используются все реже и реже. Они предполагают естественный тип циркуляции воды в отопительном контуре, то есть, теплоноситель передвигается по трубам благодаря гравитационным силам. Никакие запорные элементы в таких системах не устанавливают, а если необходимо снизить скорость потока, то на конкретном участке ставят трубы меньшего диаметра.

Обе описанные системы отопления чаще всего оборудуют такими элементами, как радиаторы. Их задача – увеличение теплоотдающей поверхности и более качественный обогрев помещения.


Радиаторы отопления применяются в следующих случаях:

  • в частных домах;
  • в многоэтажных домах, подключенных к автономной котельной;
  • в квартирах, обогреваемых от централизованной городской теплосети.

Батареи, подключенные к центральному отоплению

В данной ситуации моноблочные или секционные радиаторы подключается, как правило, шаровыми кранами. Они не дают возможности регулировать поток теплоносителя, а всего лишь позволяют отключить конкретный радиатор от общей отопительной системы.

Причины для перекрытия крана на радиаторе могут быть следующими:

  • необходимо получить доступ к стене для проведения косметического ремонта в комнате;
  • радиаторы (особенно чугунные) нуждаются в промывке и удалении известкового налета;
  • батарея начала течь и нуждается в ремонте;
  • принято решение о замене радиатора.


Стоит отметить, что при отключении радиатора в системах, где в отопительном стояке нет перемычки, тепла лишаются и жители соседней квартиры. Поэтому при установке шарового крана для радиатора желательно предусмотреть байпас, то есть дополнительный контур с запорно-регулирующим элементом.

Применение радиаторов в автономных отопительных системах

Если речь идет о подключении жилья к небольшим автономным котельным, для учета потребляемого тепла устанавливают специальные счетчики. Чтобы эффективно использовать ресурсы и не переплачивать, в квартирах рекомендуется установка регулирующей арматуры в процессе монтажа отопительных радиаторов и систем теплых полов.

Запорно-регулирующая арматура бывает двух видов – клапаны и вентили.

При использовании клапана для биметаллических радиаторов предварительную настройку выполняют вручную, а дальнейшее функционирование системы происходит в автоматическом режиме. Клапан регулируется термостатической головкой, которая считывает показания температуры воздуха в помещении. Если предполагается монтаж батареи в углублении стены, или же рядом расположены тяжелые сложные шторы, для удобства управления клапаном монтируют выносной датчик.

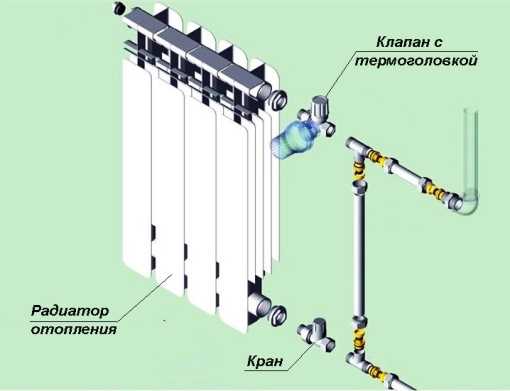

Как правило, батарея подключается с помощью двух запорных устройств. Сверху устанавливают клапан с термоголовкой, а снизу — запорный вентиль для радиатора отопления. Запорный шток вентиля обычно прикрыт специальной заглушкой.

Обратите внимание, что перекрытие крана для нижнего подключения радиаторов отопления выполняют лишь в некоторых ситуациях. В связи с этим шток запорного вентиля всегда поднят на максимальную высоту, а передвинуть его можно только шестигранником.

Использование батарей отопления в частном доме

Отопительные котлы, установленные в частных домах, обычно оборудованы программируемой автоматикой и набором метеозависимых датчиков. В связи с этим, устанавливать отдельные краны для алюминиевых радиаторов отопления на каждом приборе нет необходимости.


Достаточной мерой в данном случае будет установка одного вентиля на подающей трубе в верхней точке контура и запорного вентиля на каждом устройстве. Такая система целесообразна с точки зрения экономии, поскольку клапаны стоят намного дороже вентилей. К тому же, программируемое управление котлом позволяет добиться аналогичного эффекта.

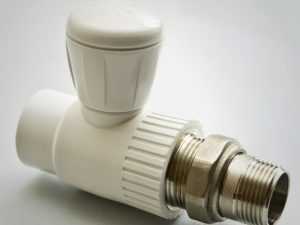

Система отопления с полипропиленовыми комплектующими

Принцип, как выбрать шаровые краны для отопления, основывается еще и на типе материала, из которого такая система изготовлена. Так, если отопительный контур сделан из полипропилена, то наряду с традиционными запорными элементами, нужно использовать полимерные шаровые краны и вентили.


По принципу функционирования данные устройства ничем не отличается от латунных изделий, а вот цена на них существенно ниже.

Подключение батарей

Как правило, современные радиаторы имеют особые технологические отверстия с нарезанной изнутри резьбой для врезки в центральный трубопровод. В связи с этим, краны для радиаторов в большинстве случаев имеют особое разъемное соединение – американку.


Это специальный штуцер с внешней резьбой, конусный конец которого стыкуют с седельной зоной корпуса арматуры. Накидная гайка обеспечивает фиксацию и быстрый демонтаж.

Чтобы накрутить штуцер американки на резьбу радиатора используют либо шестигранный, либо многоступенчатый гаечный ключ, исходя из формы сечения штуцера.

Разновидности запорных элементов – прямые и угловые

Зачастую проходящие по квартире коммуникации очень сильно портят внешний вид комнаты. Чтобы как-то замаскировать отопительные трубы в нишах под окнами или в штробах в стенах, понадобятся специальные угловые варианты запорно-регулирующих вентилей. Благо, производители сейчас предлагают широкий ассортимент таких изделий, и можно подобрать угловой радиаторный кран под свои потребности.


Определиться, какой именно вариант запорных элементов вам понадобится, можно будет только после детального изучения конфигурации системы и учета ряда факторов.

Немаловажную роль в процессе подбора крана играет удобство его монтажа. Кроме того, значение имеет предназначение запорно-регулирующей арматуры, то есть в каких целях они будут установлены, а также тип источника тепла.


teplospec.com

как производится замена своими руками, инструкция по монтажу, фото и видео

Запорная и регулирующая арматура, которую в обиходе часто называют кранами, является важнейшей частью любой отопительной системы. Ошибки при выборе или установке этих устройств очень часто не ограничиваются ухудшением рабочих показателей системы отопления, но приводят к аварийным ситуациям с весьма ощутимыми последствиями. Бьющая с сильным напором из лопнувшего или сорванного крана горячая вода успеет принести немалый ущерб, пока система будет полностью отключена, а в худшем случае дело может окончиться ожогами и другими травмами. Поэтому к выбору, установке и эксплуатации арматуры следует подходить очень обстоятельно. О том, как правильно делать все это, мы и поговорим.

Назначение арматуры

Установленный вблизи радиатора кран может выполнять одну из следующих функций:

  1. Изменение количества поступающего в радиатор теплоносителя. Таким образом регулируют теплоотдачу батареи, а соответственно, и температуру в помещении;
  2. Полное отключение радиатора от системы отопления. Чаще всего это делают для проведения ремонтных работ;
  3. Сброс рабочей среды. Производится при выполнении ремонта или для промывки батареи;
  4. Сброс воздуха.

Поскольку перепад давления в системе отопления весьма незначителен, даже небольшая воздушная пробка способна остановить циркуляцию теплоносителя. Стравливая воздух, мы устраняем причину затора и восстанавливаем функционирование системы.

В квартирах и частных домах на радиаторах систем отопления устанавливают шаровые вентили. Такой вентиль еще называют пробковым. Внутри него имеется металлический шар, вращающийся вокруг оси, перпендикулярной оси трубопровода. В шаре выполнено сквозное отверстие, сечение которого равно сечению трубопровода (диаметр самого шара превышает просвет трубопровода). Вращая рукоятку, пользователь поворачивает шар, при этом ось проделанного в нем канала либо совмещается с осью трубы (вода течет через кран), либо занимает перпендикулярное ей положение (вода через кран не поступает). Герметичность посадки шара в седле обеспечивается покрывающей его пластиковой оболочкой.

Шаровый вентиль — наиболее популярный тип запорной арматуры для трубопроводов диаметром менее 50 мм. Главное их преимущество — скорость: перекрыть поток воды в трубопроводе можно одним движением, повернув вентиль на 90 градусов. Принцип устройства крана исключает протечки через отверстие для штока, поэтому в нем нет необходимости устанавливать сальник, который периодически приходилось бы менять. Благодаря появлению новых материалов и технологий все недостатки, которые были свойственны пробковым кранам в прошлом, в современных моделях устранены. Сегодня это надежные, практичные и долговечные устройства, с которыми очень легко работать.

Другие виды

Рассмотрим винтовые вентили, кран Маевского, промывочный кран, дроссель и термостатическую головку более подробно.

Винтовой вентиль

Рабочим органом такого вентиля является шток с закрепленным на его конце клапаном. На штоке нарезана резьба, поэтому при вращении барашка с гайкой он может двигаться вверх и вниз. При крайнем нижнем положении штока находящийся на его конце клапан перекрывает отверстие — седло, препятствуя таким образом движению потока воды.

Опытные сантехники не рекомендуют применять данный тип кранов на батареях отопления. Со временем сальник, установленный для герметизации отверстия штока, начинает подтекать. Клапан тоже рано или поздно даст течь: латунный — из-за отложения солей, имеющий резиновую прокладку — из-за разрушения резины в горячей воде. Более надежными являются клиновидные латунные клапаны, но и они не идеальны: при чрезмерном усилии такой клапан может заклинить в седле.

В отличие от шаровых кранов, винтовой вентиль следует устанавливать только в том направлении, которое указано стрелкой на его корпусе. Если деталь будет установлена в обратном направлении, напор воды довольно быстро сорвет клапан.

Если вентиль закручен не до конца, то клапан, неплотно перекрывающий седло, начинает вибрировать. Это становится причиной череды гидравлических ударов, сопровождающихся характерным звуком. Как известно, гидроудары являются нежелательным явлением, поскольку могут приводить к разрушению оборудования и деталей трубопровода.

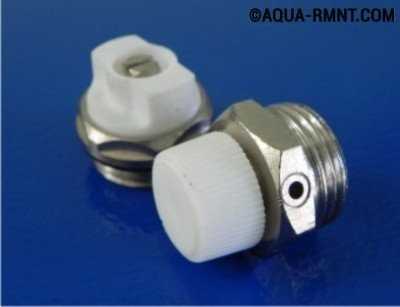

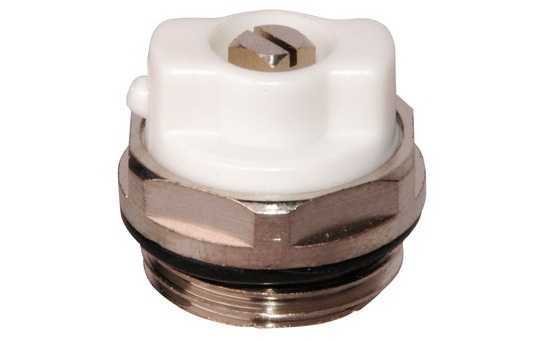

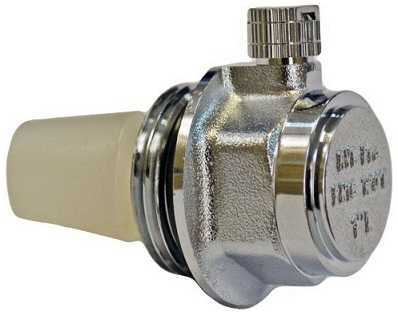

Кран Маевского

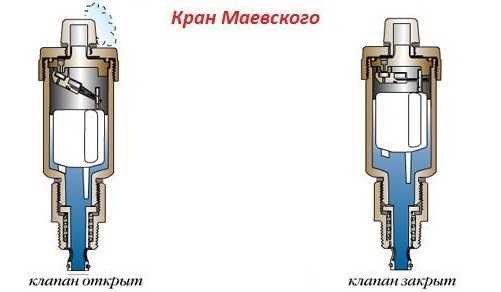

Данный тип арматуры применяется для сброса воздуха, образующего пробку в батареях отопления. Кран Маевского — довольно надежное устройство, его замена или ремонт требуются крайне редко. Кран снабжен резьбой, посредством которой осуществляется его установка в пробку радиатора. В подавляющем большинстве современных моделей шток проворачивается отверткой, но встречаются экземпляры, которые открываются/закрываются только специальным ключом. Их монтаж не рекомендуется, поскольку ключ, в котором возникает необходимость только один раз в год, быстро теряется.

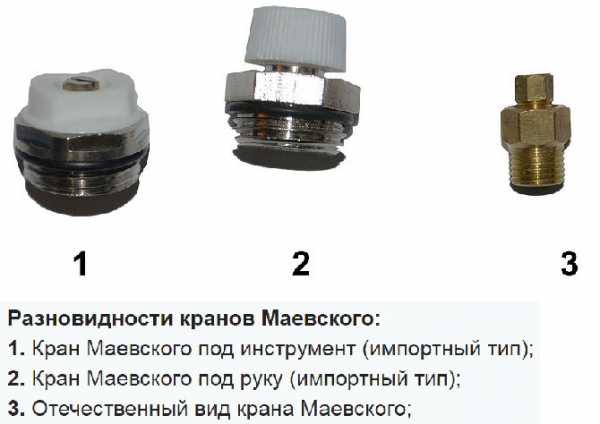

При покупке кран Маевского следует внимательно проверять, поскольку в некоторых моделях шток можно полностью выкрутить. Если это случайно произойдет во время промывки батареи отопления, вернуть его на место уже не получится из-за напора горячей воды. В этом случае придется отключать весь стояк.

Промывочный

В продаже эти краны, имеющие сварной корпус из стали, встречаются довольно часто, но специалисты считают их ненадежными из-за резиновой прокладки, которая может разрушиться во время промывки радиатора. Вращение штока производится газовым ключом или плоскогубцами.

Дроссель

С помощью этого крана можно менять объем теплоносителя, поступающего в радиатор. Регулировка осуществляется вручную.

Термостатическая головка

По своей функции это устройство абсолютно аналогично предыдущему, только здесь пропускная способность регулируется автоматически с помощью термостата, который таким образом поддерживает требуемую температуру в помещении. По принципу устройства термостатические головки делятся на механические и электронные.

Монтаж

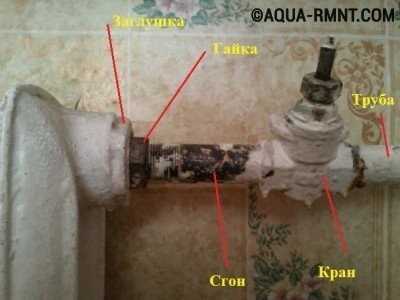

В отопительных системах жилых домов, где применяются в основном трубы малых диаметров, установка кранов на батареи выполняется посредством резьбовых соединений. Наиболее удобным признан тип соединения, называемый в обиходе «американкой». Деталь арматуры снабжена одной или двумя накидными гайками, каждая из которых охватывает присоединительный хвостовик и может вокруг него свободно вращаться. Гайка накручивается на трубу, прижимая к ней кран, при этом торец трубы упирается в установленную внутри крана прокладку. Установка арматуры на «американку» осуществляется проще, чем на муфтовое соединение, при этом вентиль может быть расположен довольно близко к стене.

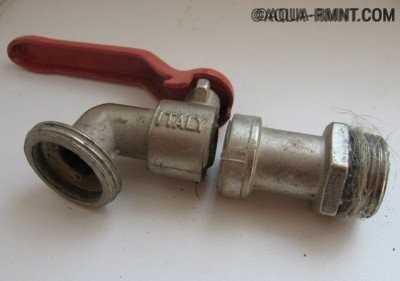

Кран на «американке».

Для того чтобы разобрать соединение, достаточно открутить гайку с одной стороны. Это позволяет, к примеру, демонтировать батареи отопления для ремонта или доступа к находящемуся за ними участку стены без отключения всего стояка. Замена кранов на «американке», как и монтаж, требует минимальных усилий. Большинство «американок» имеет форму шестигранника, их установка на батареях выполняется с помощью обычного гаечного ключа. Но в некоторых моделях гайка снабжена двумя выступами, для которых предусмотрен специальный ключ. Первый вариант, несомненно, более удобный, поскольку гаечные ключи в домашнем хозяйстве используются довольно часто, а потому всегда находятся под рукой.

При первой установке крана для батареи отопления все резьбовые соединения собирают без уплотнения. Таким способом выясняют, хорошо ли детали подходят друг к другу и насколько свободно они двигаются. Зная это, можно определить количество уплотняющего материала, которое понадобится для данного резьбового соединения. Недостаток уплотнителя приведет к появлению течи, но его избыток еще более нежелателен: во время закручивания гайка может лопнуть, единственный выход в этом случае — замена всей детали.

Способы уплотнения соединений

Если профиль резьбы не имеет острой кромки, в качестве уплотнителя можно использовать ФУМ ленту. Однако в среде опытных специалистов этот современный материал не прижился, самым надежным уплотнителем они считают лен. Тонкую прядь этого материала, собранную в жгут, наматывают на патрубок, начиная с его торца. Направление намотки должно быть противоположным направлению резьбы. Лен должен заполнять резьбу на всю глубину, при этом каждым новым витком следует частично перекрывать предыдущий. Уплотнение будет более надежным, если резьба снабжена насечкой, препятствующей прокручиванию льняной обмотки. Резьбу детали перед установкой следует промазать упаковочной пастой «ЮниПак» или аналогичной.

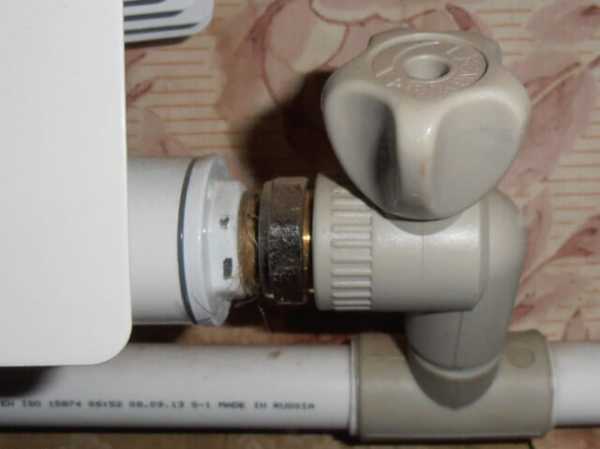

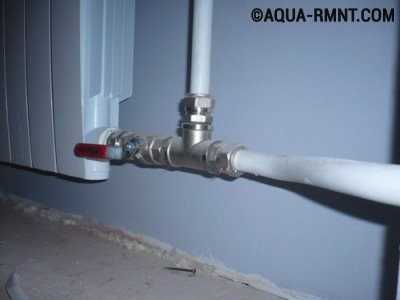

Установка на полипропиленовые трубы с помощью муфт переходников.

Если система отопления выполнена из полипропиленовых труб, то металлические шаровые вентили на батареях отопления устанавливаются посредством муфт-переходников. Все резьбовые соединения в этом случае уплотняют по описанному выше способу.

Краны Маевского часто комплектуются прокладкой из резины или другого материала, поэтому в уплотнении ФУМ лентой или паклей не нуждаются.

Когда установка или замена всей запорной и регулирующей арматуры произведена полностью, необходимо выполнить пробный запуск системы. Это даст возможность проверить герметичность всех соединений и функционирование кранов в рабочих условиях. При этом важно убедиться, что система полностью развоздушена и рабочая среда циркулирует в ней нормально. В резьбовые соединения, в которых были обнаружены протечки, следует добавить небольшое количество уплотняющего материала.

x-teplo.ru

как поставить самому » Аква-Ремонт

Централизованная или индивидуальная система отопления нуждается в регулировке. Погода имеет приятное свойство изменяться, а вот температура теплоносителя в системе чаще всего остается неизменной. В результате наблюдается печальная картина: за окном — мороз, а в комнатах — тропическая жара. Владельцы частных домов с индивидуальным отоплением могут полностью контролировать температуру воздуха в каждой комнате благодаря современным системам автоматизации.

Но существует и менее затратный способ регулировать интенсивность потока теплоносителя — установка кранов на батареи отопления. Наличие этих простых, но полезных устройств позволяет также более эффективно проводить ремонт и техническое обслуживание радиаторов, поскольку в помощью таких кранов можно в любой момент отключить радиатор от системы, а затем так же просто снова его подключить.

Зачем нужен кран на батарее отопления

При монтаже современной системы отопления, еще на этапе ее разработки, мастер обязательно порекомендует заказчику установить краны на радиаторы. В результате владелец объекта получает целый ряд преимуществ:

  1. Это уже упомянутая ранее возможность отключить/подключить батарею, независимо от времени года и отопительного сезона. Батарея может забиться, сломаться, дать течь, а простой поворот крана прекратит подачу теплоносителя и позволит сразу же провести необходимые манипуляции с устройством.
  2. Если в квартире или доме становится слишком жарко из-за внезапного потепления, на которые поставщики тепла не успели своевременно отреагировать, достаточно просто отключить батарею. Когда температура достигнет комфортного уровня, батарею снова включают.
  3. Установленный внизу радиатора кран позволяет перед демонтажом быстро и аккуратно слить теплоноситель в отдельную емкость или даже сразу в канализацию. Это значительно сэкономит время и силы на уборку после ремонта или замены радиатора.
  4. Наличие кранов позволяет проводить регулярное техническое обслуживание радиатора, чтобы удалить из системы загрязнения и попавший в трубы воздух. В результате батарея прослужит дольше, а качество отопления повысится.

Иногда владельцы квартир беспокоятся о том, что кран может легко дать течь или сломаться. Чтобы этого не случилось, следует выбрать качественное оборудование, а также тщательно соблюдать технологию монтажа.

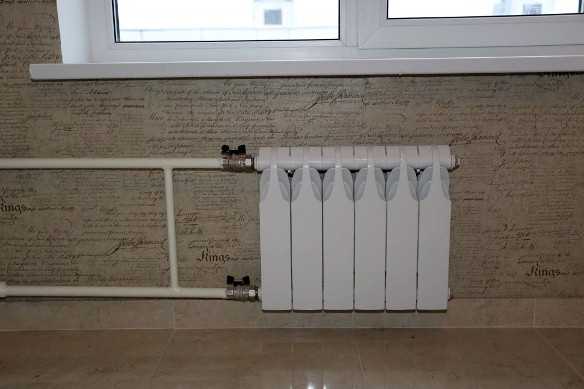

На фото представлено изображение обычного шарового крана, установленного на батарее отопления, и обозначены основные элементы такой конструкции

Вам может быть полезен материал о видах радиаторов, их преимуществах и недостатках: https://aqua-rmnt.com/otoplenie/radiatory/kak-vybrat-radiatory-otopleniya.html. Изучив его, вы сможете быстро выбрать батареи отопления для дома или квартиры.

Устройство шарового крана и их виды

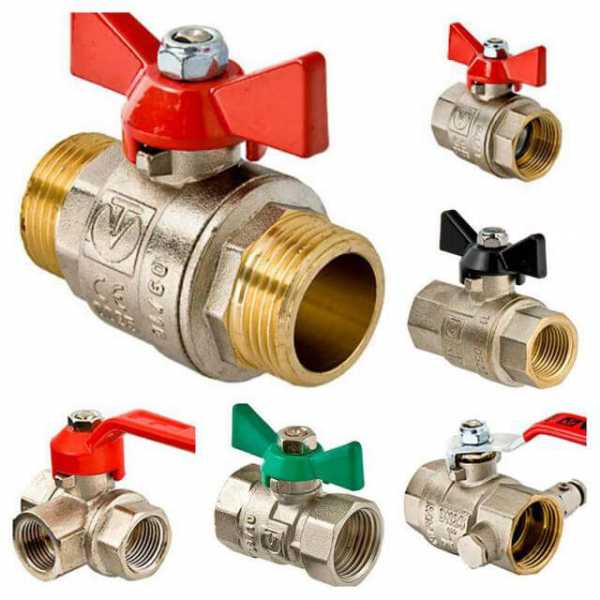

Для установки на радиаторы обычно используют шаровые краны. Это относительно простое устройство, которое состоит из следующих элементов:

  • затвор;
  • шток с уплотнителем;
  • уплотнительная шайба;
  • уплотнительные седла;
  • корпусная и регулировочная гайки;
  • ручка управления;
  • корпус.

Затвор представляет собой металлический шар, по центру которого сделано отверстие. Ручка позволяет переместить затвор в одно из двух положений: “закрыто” или “открыто” — поворотом на 90 градусов. Такое простое устройство обеспечивает надежность конструкции и относительно невысокую цену.

Чаще всего шаровые краны изготавливают из прочной латуни или подобных сплавов, используют в их производстве также прочные современные пластики и эффективные смазочные материалы. Еще одно преимущество шарового крана — компактные размеры. Для небольшого устройства проще подобрать подходящее место в системе.

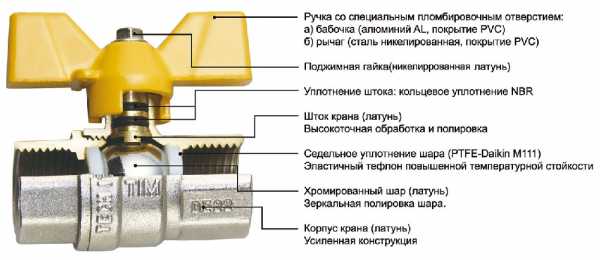

На схеме подробно представлено устройство шарового крана, которое позволяет понять принципы работы этой простой и надежной конструкции

В зависимости от пропускной способности различают:

  • полнопроходные;
  • стандартные;
  • неполнопроходные шаровые краны.

Первые пропускают 90-100% потока теплоносителя, вторые — около 70-80%, а третьи — всего лишь 40-50%. Для монтажа на радиаторе рекомендуется устанавливать полнопроходные конструкции, которые обеспечат отсутствие значительных препятствий для теплоносителя, что благоприятно сказывается на эффективности отопления помещения.

В продаже можно встретить шаровые краны, выполненные из пластика, но для трубопроводов горячего водоснабжения или отопления они не подходят, поскольку плохо переносят высокие температуры. Латунные шаровые краны для радиаторов различают также по способу монтажа:

  • муфтовые;
  • фланцевые;
  • приварные;
  • комбинированные.

Муфтовые краны обычно рекомендуются для использования при монтаже отопительных систем, подходят они также для водопроводов и газопроводов. Применяются как в жилых помещениях, так и при обустройстве общественных зданий. Это небольшие устройства, простые в эксплуатации и очень надежные. Их легко установить, при этом специальное сложное оборудование обычно не требуется. Такие конструкции монтируют на трубы с сечением не более 40-45 мм.

Выбирая краны для трубопроводов большего диаметра, рекомендуется обратить внимание на фланцевые конструкции. Они рассчитаны на трубопроводы диаметром более 50 мм. При монтаже обязательно следует использовать специальные уплотнительные прокладки, чтобы обеспечить достаточную прочность и герметичность соединения крана и трубопровода. Фланцевые шаровые краны обладают достаточной прочностью, чтобы использоваться в отопительных системах.

Различают разборные фланцевые краны и неразборные. Первые имеют разборной корпус, который будет очень удобным при замене износившихся или испортившихся деталей. Чаще всего замены требуют прокладки, иногда приходится ставить новый затвор и т.п. У неразборных фланцевых кранов цельнолитой корпус. При поломке приходится полностью заменять всю конструкцию.

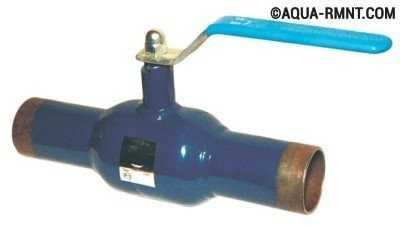

Приварные конструкции устанавливают путем сварки, как понятно из названия. Поскольку демонтаж такой конструкции простым не назовешь, устройства этого типа устанавливают в местах с ограниченным доступом. Приваривать шаровые краны следует только специалистам, которые обладают необходимой квалификацией.

Приварной шаровый кран достаточно сложно установить, поскольку нужно провести умелую сварку. Такие устройства устанавливают в местах, к которым нельзя обеспечить свободный доступ

В комбинированных конструкциях могут сочетаться несколько способов монтажа. Такие краны могут быть проходными, угловыми, многоходовыми (например, трехходовыми). Последний тип в монтаже систем отопления применяется не часто, поскольку используется в системах, где необходимо смешивание или перенаправление различных сред.

Хотя для отопительных систем лучше всего использовать краны из латуни или ее сплавов, в продаже можно встретить силуминовые регулировочные конструкции, менее прочные и более дешевые. Внешне они очень похожи на латунные краны и могут выдаваться за дорогостоящие оригиналы недобросовестными продавцами. Перед покупкой следует проконсультироваться с профессиональным мастером, который поможет отличить подделку и сделать правильный выбор.

Шаровые краны из силумина стоят недорого, но отличаются низкой устойчивостью к нагрузкам и коррозии. Такие конструкции не стоит устанавливать на батареи отопления

Силуминовые конструкции в отопительных системах выдерживают нагрузки не более года, потом они ломаются. Этот материал крайне плохо переносит повышенные нагрузки, такие как гидроудар, заметно подвержен коррозии. Иногда силуминовый кран для батареи отопления просто отваливается от трубопровода при закрывании или открывании крана. Это может привести к значительным и серьезным ожогам. Кроме того, при использовании некачественных кранов часто возникают протечки. В результате может быть затоплен не один этаж.

Перед покупкой отопительных труб и кранов нужно рассчитать количество секций радиаторов, чтобы обеспечить хороший обогрев комнат. Как это правильно сделать, узнаете из нашей статьи: https://aqua-rmnt.com/otoplenie/raschety/raschet-kolichestva-sektsiy-radiatorov-otopleniya.html.

Порядок установки

Проще всего установить фланцевый шаровый кран, это очень популярная конструкция. Чтобы установить такой кран, необходимо:

  1. Выбрать подходящее место.
  2. Обмотать резьбу крана уплотнителем, например, ФУМ лентой.
  3. Привинтить кран.
  4. Проверить места соединения на предмет протечек.

Выясняя, как правильно поставить кран на батарею, следует учесть ряд нюансов, которые помогут грамотно выполнить эти операции. Например, если кран врезают в уже готовую систему, следует вырезать небольшую часть трубы и нарезать подходящую резьбу, если таковая отсутствует. Больше полезной информации по установке вы можете подглядеть в видеоматериале:

Разумеется, перед началом работ понадобится удалить теплоноситель из отопительной системы. У владельцев частных домов с индивидуальным отоплением проблем не возникнет, а вот жильцам квартир придется согласовать это мероприятие с управляющей компанией.

Шаровый кран устанавливают на участке между батареей и байпасом — специальной перемычкой, которая обеспечивает циркуляцию теплоносителя в системе, даже когда кран перекрыт

Кран устанавливают перед батареей и за перемычкой, которая соединяет “вход” и “выход” теплоносителя, чтобы при перекрывании потока теплоноситель не прекращал циркулировать по системе. Если такая перемычка (профессионалы называют ее байпас) отсутствует, при установке крана на радиатор эту проблему нужно обязательно решить. Устанавливая кран, следует учесть два момента:

  • Не должно быть препятствий для регулировочной ручки, установленной в любое положение.
  • Следует обеспечить свободный доступ пользователя к крану.

Перед приобретением крана, конечно, следует убедиться, что диаметр крана и трубы, на которую его будут устанавливать, соответствуют друг другу. Уточнить стоит также и тип резьбы. У фланцевого крана эти элементы могут быть выполнены следующим образом:

  • обе резьбы внутренние;
  • обе резьбы внешние;
  • сочетание внутренней и внешней резьбы с разных сторон.

На фланцевых кранах имеется специальная маркировка в виде стрелки, которая указывает направление потока рабочей среды, т.е. теплоносителя. Не стоит пренебрегать этими указаниями при установке крана.

Чтобы избежать протечек, следует правильно использовать ФУМ ленту или другой подходящий уплотнитель. В случае, когда кран устанавливается на трубу с открытой резьбой (понятно, что на фланце крана резьба будет закрытого типа), уплотнитель наматывают по часовой стрелке. При этом мастер располагается лицом к отверстию трубы. Если же открытая резьба находится на фланце, уплотнитель также наматывают по часовой стрелке, но уже располагаясь лицом к крану, а не к трубе.

Когда ФУМ лента намотана правильно и в достаточном количестве, для завинчивания резьбы понадобятся заметные усилия. По окончании работ часть уплотнителя может немного выступать на стыке, это совершенно нормальная ситуация, характерная для хорошей герметизации. Если же кран проворачивается легко, использован слишком тонкий слой уплотнителя. В этом случае следует намотать еще немного ФУМ ленты, а затем плотно привинтить кран к трубе. Соблюдение этих несложных правил поможет установить кран правильно и обеспечит достаточно высокую герметизацию.

По окончании работ необходимо обязательно проверить соединение, заполнив систему водой, желательно, при повышенном давлении. Пренебрежение этим правилом может привести к затоплению помещения из-за неправильной герметизации соединений. Чаще всего от последствий недобросовестной работы страдают жильцы многоквартирных домов, поскольку заполнение отопительной системы водой перед началом отопительного сезона обычно проводится без предупреждения в будний день.

Несколько слов о кране Маевского

Помимо обычных шаровых кранов существует механизм, кот орый предназначен специально для радиаторов — кран Маевского. Это устройство необходимо не для регулировки потока теплоносителя, а для удаления воздуха, который тем или иным образом попал в поток. В основе устройства находится игольчатый механизм, специально разработанный для этих целей.

Кран Маевского — небольшое устройство, которое обычно устанавливают в самой высокой точке отопительной системы, чтобы стравливать попавший в трубы воздух

Существуют два типа кранов Маевского — простая механическая модель и автоматическое устройство. Первым управляют вручную, второй настраивают соответствующим образом, и он включается, когда это необходимо. Удаление воздуха из отопительной системы позволяет предупредить образование воздушных пробок и повысить эффективность работы системы.

Устанавливают краны Маевского в самой высокой точке системы, где скапливается воздух. Если система работает с принудительной циркуляцией, перед включением такого крана рекомендуется отключить насос и подождать некоторое время.

Выбирая кран для чугунной батареи, следует помнить, что в таких конструкциях накапливается много загрязнений, которые создают дополнительную нагрузку на кран

Вам может пригодиться материал с инструкцией по установке радиаторов отопления: https://aqua-rmnt.com/otoplenie/radiatory/podklyuchenie-radiatorov-otopleniya.html.

Автоматический кран Маевского обычно используют только в системах автономного отопления. В этом случае владельцы дома могут контролировать качество теплоносителя, регулярно проводят чистку системы и т.п. В многоквартирных домах с централизованным отоплением используют модели крана Маевского с ручным управлением, они более прочные и лучше сопротивляются загрязнениям, которые характерны для теплоносителя в общественных системах. Автоматические модели в таких условиях очень быстро засоряются и ломаются. Особенно внимательными к состоянию кранов на радиаторах следует быть тем, у кого в доме стоят старые чугунные радиаторы.

aqua-rmnt.com

Краны шаровые для отопления: какие лучше выбирать

Любая система отопления должна подлежать регулировке. Это напрямую зависит от погоды. Ведь погода может резко измениться, а теплоноситель имеет постоянную температуру. В результате получается на улице плюс, а в комнате жара несусветная. Но такая ситуация подлежит исправлению. Температуру в радиаторе отопления можно отрегулировать с помощью изделий – краны шаровые для отопления несколькими способами.

Способы регулировки отопительной системы

Первый – изменить параметры подачи теплоносителя непосредственно на котле. Большинство современного котельного оборудования позволяет выполнять такую настройку в ручном или автоматическом режиме.

Для реализации второго способа необходимо использовать шаровый кран регулирующий, установив его непосредственно перед прибором отопления. Ведь краны для отопления, можно применять не только для перекрытия движения теплоносителя, но и для его регулировки. Кроме этого, в случае образования течи в батарее, достаточно перекрыть поток и можно выполнить ремонт или замены поврежденного прибора.

Установка шаровых клапанов дает домовладельцу множество преимуществ. В частности это и возможность настройки потока теплоносителя в любое время отопительного сезона. Кроме того, как уже упоминалось, возможность отсечения отопительного прибора от сети для его ремонта или восстановления.

Для возможности слива теплоносителя в систему устанавливают кран шаровой для отопления. От него можно вывести трубу для слива теплоносителя в канализацию.Таким образом, краны для системы отопления, допускают выполнение ремонтных работ на отопительных приборов и другой арматуре, задействованной в работе.

Часто домовладельцы серьезно опасаются того, что шаровой кран отопления может дать протечку или хуже того, сломаться. Но если правильно выбирать оборудование и соблюдать технологию монтажа, то этого не случится.

Простота конструкции шарового клапана обеспечивает его надежность в использовании и достаточно низкую цену в сравнении с другими запорными устройствами. Эти краны  для отопления производят из качественной латуни. Для седла, в котором располагается шаровой затвор, применяют фторопласты или их аналоги. Еще одно несомненное достоинство клапанов такого типа – это их малые размеры, что позволяет их размещать практически в любом месте отопительной системы.

Исполнения отопительных кранов

Краны для отопления выпускают в нескольких исполнениях – полнопроходном и неполнопроходном. Первые пропускают до 100% потока, с минимальными гидравлическими потерями, вторые, в зависимости от модели могут пропускать до 80%, третьи до 50% от потока.

Для работы в тепловой сети целесообразно использовать полнопроходные клапаны. Они гарантируют, что на пути потока теплоносителя не будет возникать каких-либо значительных препятствий, что благотворно сказывается на комфорте в помещении. Кстати, в тепловую сеть нельзя устанавливать клапаны, выполненные из полимерных материалов. Такие краны не очень хорошо воспринимают воздействие высоких температур.

Краны латунные, применяемые для приборов отопления, разделяют по методу подсоединения:

  • муфтовые;
  • фланцевые;
  • сварные;
  • комбинированные.

Первый тип шаровых клапанов применяют для монтажа в отопительные системы, кроме этого они используются в системах водо– и газоснабжения. Их можно встретить в системах, смонтированных в жилых домах, производственных корпусах и зданиях другого типа. Для монтажа шаровых кранов муфтового типа не требуется какое-либо специальное оборудование, достаточно набора сантехнических ключей. Муфтовые клапаны используют в трубопроводах с условным диаметром до  45 мм. Для систем с большим диаметром применяют фланцевые краны.

Для их монтажа необходимо использовать прокладки. Как правило, их выполняют из паронита. Шаровые клапаны с фланцевым присоединением имеют большой запас прочности, а соединение такого типа обеспечивает необходимую герметичность, что позволяет их использовать в системах отопления.

Краны этого типа выпускают в разборном и цельном исполнении. Разборный кран хорош тем, что при возникновении неполадок в работе, его можно легко демонтировать, разобрать и устранить неисправность. Цельные корпуса выполнены в литом корпусе и в случае его выхода из строя придется его полностью заменить.

Краны приварные монтируют в систему при помощи сварки. Практика проектирования и монтажа систем показывает, что краны этого типа монтируют в сложнодоступных местах. Кстати, если нет специальных навыков, то самостоятельно монтировать их не имеет смысла. Для приварки кранов, сварщик должен обладать специальным допуском.

В комбинированных кранах может быть реализовано несколько видов монтажа. Эти краны выполняют в различных исполнениях:

  • проходными;
  • угловыми;
  • многоходовыми.

Многоходовые клапаны редко применяют в системах отопления.

Многоходовые клапаны

Нередки случаи, когда вместо высококачественной латуни, производители применяют силумин и его производные. Их внешний вид напоминает краны, выполненные из латуни и нередко, торговцы, их выдают за качественную продукцию. Их нет смысла устанавливать в тепловые системы. Силумин не обладает высокой стойкостью к нагрузкам и коррозии. Срок их службы составляет примерно один год, после чего их надо заменять. Известны случаи, когда краны, выполненные их этого материала, просто отваливались от приборов отопления.

Радиаторы отопления это только часть отопительной системы здания. Тепло в здание может подаваться как от котельного оборудования, установленного в нем, так и из централизованной сети. Во втором случае, теплоноситель проходит через ИТП (индивидуальный тепловой пункт).

В него поступает теплоноситель из центральной городской (районной) сети. Это может быть вода или пар. В ИТП происходит теплообмен. То есть теплоноситель, залитый в домовую сеть, отбирает тепло у поступающего из сети. В нем же происходит подогрев воды, направляемой в горячее водоснабжение здания.

В качестве запорной арматуры, там применяют шаровые краны. Один кран устанавливают на входе в ИТП, и множество кранов разного диаметра используется для направления потока от насосов до подогревателей и пр. В таком оборудовании применяют краны разного исполнения – приварные, муфтовые и другие.

Порядок установки шарового крана

Перед началом монтажа шаровых кранов необходимо слить теплоноситель. Кстати, все работы связанные с обслуживанием системы отопления надо выполнять после окончания отопительного сезона. При работах в тепловой сети, установленной в частном доме, проблем со сливом жидкости не возникает проблем. А вот те, кто живет в многоквартирных домах, все работы по теплу должны согласовывать с управляющей компанией.

Муфтовый кран устанавливается быстрее всего. Для этого необходимо вырезать участок трубы. На концы труб нарезать соответствующие резьбы и место для установки крана готово. Разумеется, перед установкой шарового крана на резьбу необходимо нанести уплотнитель. Это может быть лен, а может и фторопластовая лента. Кстати, некоторые мастера  дополнительно накладывают силиконовый герметик.

Для установки других типов кранов технология примерно одинаковая. Только подготовительных работ чуть больше. Для монтажа крана фланцевого типа на концы труб необходимо приварить ответные фланцы. Кстати, если на «зеркало» фланца попадут капли сварки, то  такой фланец становится непригодным к установке. Повреждения зеркала не дадут необходимой герметичности.

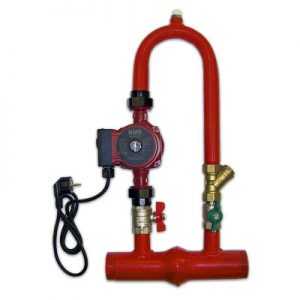

Байпас

Еще одно место, которое не обходится без установки шарового крана – это байпас. Так называют перемычку, которая обеспечивает движение теплоносителя при отсечении части системы.

Например, если на участке трубы установлен тепловой счетчик, то перед ним устанавливают кран, который отсекает движение теплоносителя при его ремонте или обслуживании. Поток после отсечения будет направлен по байпасу.

Кстати, имеет смысл ставить байпас и перед радиатором отопления. В таком случае возможна замена или очистка радиатора и во время отопительного сезона.

Что лучше кран или вентиль?

Часто перед домовладельцем встает такой вопрос. И надо сказать, что однозначного ответа на него нет. Можно только отметить, что шаровый кран прост в управлении. Запорный клапан в отличие от него необходимо несколько раз повернуть, лишь только так можно ограничить или увеличить подачу рабочей среды.


В состав крана, входят клапаны, на которые надеты прокладки. После того, как они выработают свой ресурс их можно просто заменить, то же касается и сальника. Шаровые краны таких проблем не вызывают. Единственное, что необходимо периодически их осматривать и в случае обнаружения протечки принять меры по замене.

Если в тепловой сети циркулирует жесткая вода, то имеет смысл подумать, об установке запорного клапана, в случае возникновения проблем его можно отремонтировать, так как шаровый, придется менять.

Не последнюю роль играет и цена вопроса.

Немного об отказах

К сожалению, отказы в работе отопительной системы не такая и редкость. Виной тому низкое качество применяемой трубопроводной арматуры. В частности, это и шаровые краны, выполненные из силумина, об этом говорилось выше, это и применение вместо фторопласта некачественных заменителей.

Как часто Вы вызываете сантехника?

Poll Options are limited because JavaScript is disabled in your browser.

Например, если на участке трубы установлен тепловой счетчик, то перед ним устанавливают кран, который отсекает движение теплоносителя при его ремонте или обслуживании. Поток после отсечения будет направлен по байпасу.

Кстати, имеет смысл ставить байпас и перед радиатором отопления. В таком случае возможна замена или очистка радиатора и во время отопительного сезона.

Что лучше кран или вентиль?

Часто перед домовладельцем встает такой вопрос. И надо сказать, что однозначного ответа на него нет. Можно только отметить, что шаровый кран прост в управлении. Запорный клапан в отличие от него необходимо несколько раз повернуть, лишь только так можно ограничить или увеличить подачу рабочей среды.


В состав крана, входят клапаны, на которые надеты прокладки. После того, как они выработают свой ресурс их можно просто заменить, то же касается и сальника. Шаровые краны таких проблем не вызывают. Единственное, что необходимо периодически их осматривать и в случае обнаружения протечки принять меры по замене.

Если в тепловой сети циркулирует жесткая вода, то имеет смысл подумать, об установке запорного клапана, в случае возникновения проблем его можно отремонтировать, так как шаровый, придется менять.

Не последнюю роль играет и цена вопроса.

Немного об отказах

К сожалению, отказы в работе отопительной системы не такая и редкость. Виной тому низкое качество применяемой трубопроводной арматуры. В частности, это и шаровые краны, выполненные из силумина, об этом говорилось выше, это и применение вместо фторопласта некачественных заменителей.

Как часто Вы вызываете сантехника?

Poll Options are limited because JavaScript is disabled in your browser.

  • Все чинит жена. 34%, 1041 голос

    1041 голос 34%

    1041 голос — 34% из всех голосов

  • Все чинит муж. 30%, 931 голос

    931 голос 30%

    931 голос — 30% из всех голосов

  • Все чинится само. 19%, 595 голосов

    595 голосов 19%

    595 голосов — 19% из всех голосов

  • От 1 года и более. 12%, 359 голосов

    359 голосов 12%

    359 голосов — 12% из всех голосов

  • Раз в год. 5%, 149 голосов

    149 голосов 5%

    149 голосов — 5% из всех голосов

Всего голосов: 3075

Голосовало: 3007

Январь 17, 2018

×

Вы или с вашего IP уже голосовали.

Загрузка…

Об авторе: Игорь Юрьевич Каверзин

Специальность – инженер-механик. 15 лет руководил фирмой по ремонтно-отделочным работам. Есть опыт сдачи-приемки работ, консультирование экспертов в области качества отделочных работ. Составление исков и претензий, смет и договоров.

prosmesiteli.ru

Спускной кран на отопление


Кран Маевского

Кран Маевского, строго говоря, радиаторный игольчатый воздушный клапан, предназначен для спуска воздуха из системы отопления. Изначально его назначение было в пресечении незаконного и  опасного забора теплоносителя жильцами для бытовых нужд. С учетом отсутствия нормального централизованного горячего водоснабжения это была повальная проблема, как в начале прошлого века, так и сейчас, к сожалению. Сейчас кран Маевского больше востребован за счет удобства использования и своих компактных размеров.

Спустить воздух из радиаторов и других частей системы отопления можно с помощью любого запорного вентиля, однако обычный шаровой кран попросту слишком большой и его наличие на каждом радиаторе в доме будет смотреться неказисто, а затраты на их установку слишком велики. Крошечный клапан, только для спуска воздуха, спрятанный в небольшой заглушке, обычно не более одного дюйма в диаметре, куда эстетичнее и практичнее.

Безопасность стоит тоже не на последнем месте. Любой полноценный вентиль обладает слишком высокой пропускной способностью. Оставив вентиль открытым с прошлого сезона, можно серьезно подпортить ремонт в квартире, залив ее водой. С краном Маевского все проще. Его нельзя случайно открыть, так дети не смогут, просто пробегая мимо, устроить потоп. Малое сечение канала ограничит объем вытекаемой воды.

Устройство и принцип работы

Конструкция и принцип работы почти полностью описываются в официальном названии крана Маевского. Это игольчатый клапан со штоком в виде конуса, который перекрывает сквозной канал в устройстве. Внутри клапана имеется тонкое отверстие для спуска воздуха, которое открывается, только если начать откручивать шток.

Чтобы открыть воздухоотводчик, потребуется специальный ключ или обычная шлицевая (плоская) отвертка. Выполнив половину или полный оборот, открывается тонкий канал между содержимым радиатора или трубы и внешней средой. За счет высокого давления внутри системы отопления воздух и теплоноситель выпускаются наружу, а не на оборот. Если в месте установки скопился воздух, то в первую очередь выйдет он, а далее уже вода.

Изготавливается кран Маевского из латуни, устойчивой к коррозии, что обеспечивает  долгий срок службы. Чаще это заглушка, выполненная с внешней резьбой на ½ или ¾ дюйма, оборудованная игольчатым клапаном.

Схема работы автоматического крана

Как пользоваться и как спустить воздух из батареи

Кран Маевского в зависимости от конструкции отопления устанавливается в тех местах, где воздух может скапливаться и создавать препятствие току воды. Во время заполнения отопления новой порцией теплоносителя или в ходе эксплуатации при необходимости следует спускать воздух. Для этого необходимо:

  1. Подготовить любую емкость от 2 литров и более или тряпку, губку, что угодно впитывающее воду. Расположить их непосредственно под выпуском крана Маевского.
  2. Открыть кран так, чтобы было слышно шипение выходящего воздуха.
  3. По выходу всего воздуха, когда пойдет уже только вода, закрыть кран.

Частая ошибка, встречающаяся на практике – постепенно при спуске воздуха начинает подсасываться теплоноситель, и он порциями выходит. Однако это еще не значит, что пора закрывать кран. Определить, что воздуха не осталось, можно лишь, если вода выходит равномерно и без всплесков. Емкость или тряпка помогут как раз справиться с этим незначительным количеством воды, прежде чем можно будет закрывать кран.

Повторить процедуру по спуску воздуха необходимо на всех точках, где установлен кран Маевского. В домах с двумя и более этажами воздух спускается сначала с нижних радиаторов, а после уже с верхних.

Автоматический

Сам по себе кран Маевского не может автоматически выводить воздух, это устройство исключительно для ручного отвода газов. Однако с этим же принципом разрабатываются и выпускаются автоматические воздухоотводчики, чей принцип действия схож с краном Маевского, и они большую часть работы проделывают самостоятельно.

Автоматический воздухоотводчик RVC

В автоматическом воздушном клапане имеется небольшая камера, ориентированная строго вертикально, для накопления воздуха. Внутри камеры имеется поплавок, соединенный жесткой связью с игольчатым клапаном, расположенным в верхней части устройства. Как только уровень воздушного слоя превысит допустимый предел, кратковременно открывается клапан и стравливается воздух. Так как при этом поднимается и поплавок, то клапан быстро возвращается в свое седло и не дает вытекать теплоносителю.

Автоматический газоотвод – обязательный элемент в автономной закрытой системе отопления. В ходе неизбежного процесса коррозии, выделении пузырьков воздуха из воды или в ходе реакции алюминия с водой, если между ними есть прямой контакт, накапливаются газовые карманы, способные перекрыть путь теплоносителю, или стать причиной превышения допустимого давления. Отвод воздуха решает эти проблемы притом без участия жильцов.

Технические характеристики

В продаже имеются краны Маевского под резьбу ¼, ½, ¾ дюйма. Необходимо заранее определить тип посадочного гнезда, которым оборудованы радиаторы, чтобы определить оптимальный размер. Для чугунных радиаторов, а также сварных трубных регистров придется дополнительно просверливать в боковой заглушке или непосредственно в трубе отверстие и нарезать резьбу. Отдельно от крана Маевского продаются готовые заглушки для типовых чугунных радиаторов.

Для удобства пользования современные модели крана Маевского оборудованы ручкой с боковым выпускным отверстием.

Обычный клапан с ручным спуском воздуха устанавливается обычно в горизонтальном положении, автоматический воздушный клапан – строго вертикально, или определяется производителем в случае угловой конструкции.

Установка

Кран Маевского устанавливается только на верхних этажах и верхних радиаторах в случае с вертикальной схемой подключения радиаторов, как в большинстве многоквартирных домов. Воздух с нижних этажей при достаточном напоре теплоносителя самостоятельно выводится из радиаторов, скапливаясь в верхней части всей системы.

Для горизонтальной разводки оборудовать воздухоотводными кранами следует все радиаторы, так как самостоятельный вывод воздуха затруднен. Если какой-то радиатор станет меньше греть при высокой температуре теплоносителя, значит, пора стравливать воздух.

Обязательным является установка крана Маевского на полотенцесушителе, так как большая его часть находится выше уровня радиаторов.

Для системы теплого пола спуск воздуха лучше организовать на коллекторной группе, поднятой над уровнем пола и с помощью автоматического воздухоотводчика, так как подгадать или диагностировать наличие воздуха в данном случае сложно.

Установка крана Маевского выполняется в межсезонье. Необходимо слить теплоноситель с системы и только после этого приступать к монтажу. У современных радиаторов достаточно открутить заглушку у крайней от точки подключения подачи воды секции и вместо нее прикрутить кран. Для чугунных радиаторов  предварительно следует вкрутить заглушку с подготовленным отверстием и резьбой.

Для полотенцесушителя и регистровых радиаторов проще всего использовать кран Маевского, выполненный в виде тройника, одним из отводов которого является воздухоотводчик. Его врезают или вкручивают в верхней точке подключения полотенцесушителя.

udobnovdome.ru

Как спустить воздух из батареи, если нет крана Маевского

Чаще всего с отопительной системой в доме не возникает никаких проблем. Но иногда внезапно в доме становится холодно или в радиаторе отопления возникают странные звуки. Что же это может быть? К сожалению, в данном случае налицо наличие воздуха в системе отопления, а значит, необходимо спустить оттуда воздух. Сегодня вы узнаете, как это сделать без крана Маевского.

Завоздушенность

www.teplo-ltd.ru

РубрикаРазное

Добавить комментарий
