Что такое сверлильный станок?

Сверлильный станок — специальное техническое оборудование, используемое и профессиональными мастерами, и подмастерьями как в производстве, так и в ремонте и быту для нарезки внутренней резьбы и для проделывания отверстий в сплошном материале, а также их обработки.

Виды станков

Необходимо рассмотреть все модели сверлильных станков, дабы понять, где и как они используются.

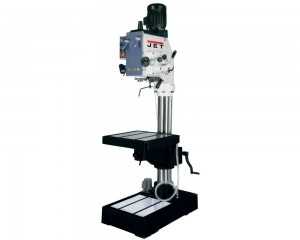

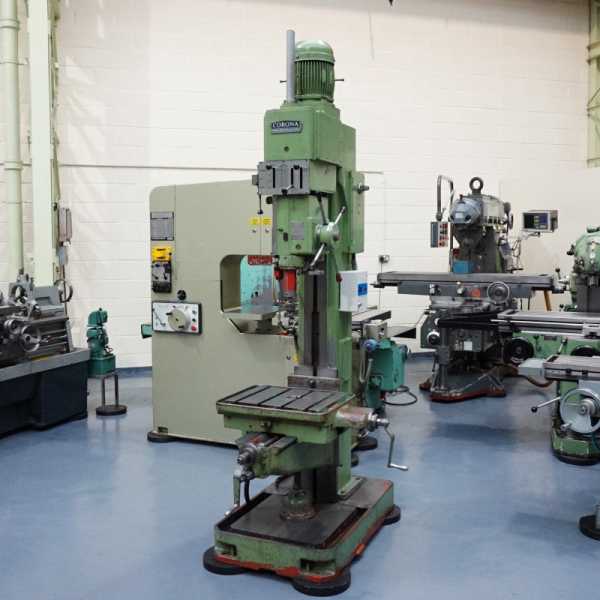

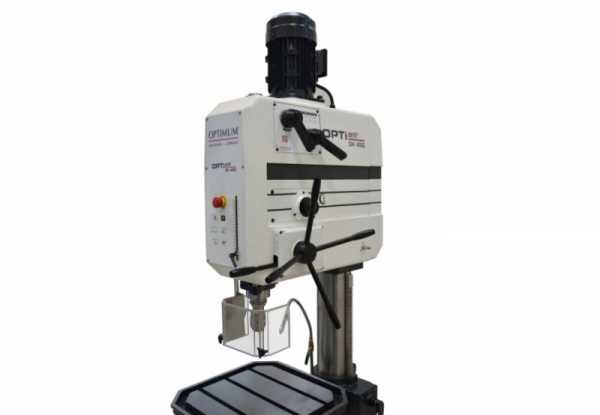

Вертикально-сверлильные станки — достаточно распространённый вид данного оборудования. В подобных станках заготовки можно передвигать в зависимости от того, как расположен сам инструмент.

Следует отметить, что данный вид подразделяют на три подгруппы, исходя из того, какого размера отверстия будет нужно просверлить:

• лёгкие, настольные сверлильные станки с d сверления до 16 мм;
• средние сверлильные станки, где d сверления равен от 18 до 50 мм;
• тяжёлые сверлильные станки — d сверления в 75 мм.

Горизонтально-сверлильные станки используют для глубокого сверления в работе с крупными, габаритными деталями, например, с плитами, прокатом и так далее.

Многошпиндельные станки применяют в тех случаях, когда необходимо просверлить одновременно несколько отверстий. Чаще всего используются в серийном производстве, повышая эффективность труда в несколько раз.

Одношпиндельные станки — рекомендованы в приборостроении, они используются для того, чтобы просверлить отверстия малого диаметра.

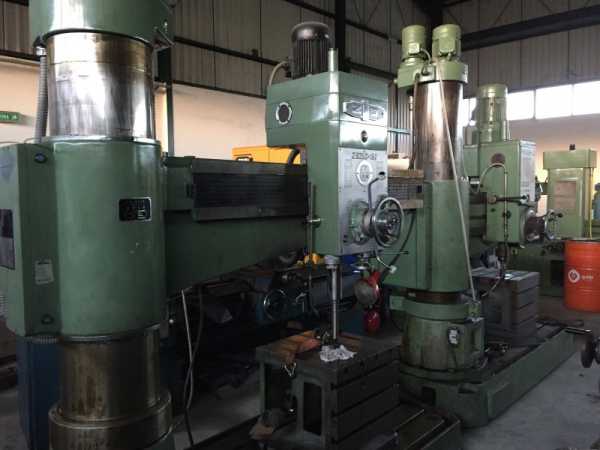

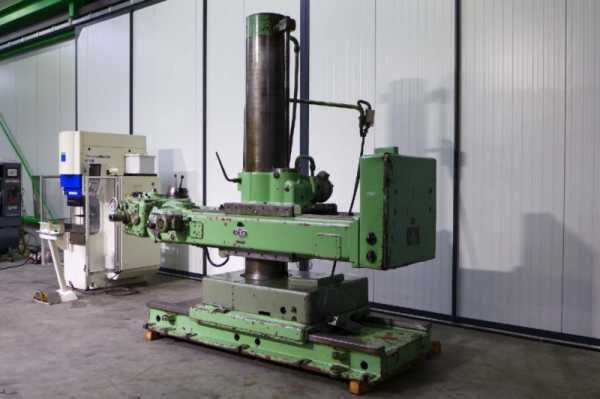

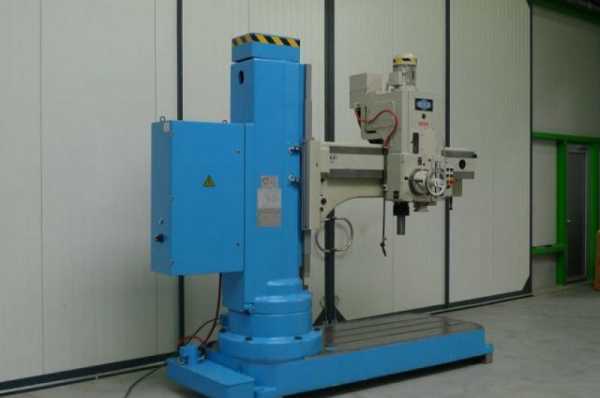

Радиально-сверлильные станки, примерно в той же мере, что и горизонтально-сверлильные, эксплуатируются в работе с габаритными деталями. Благодаря передвижениям шпинделя совмещается инструмент и оси отверстий.

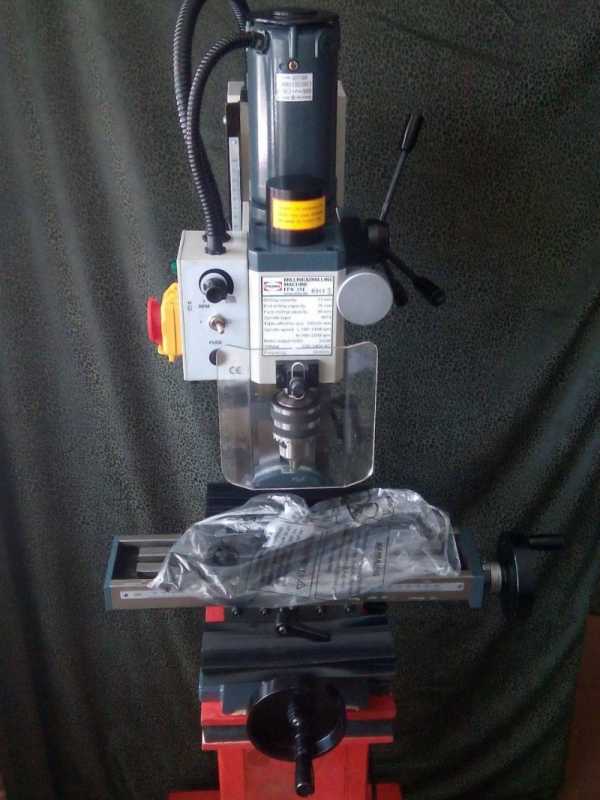

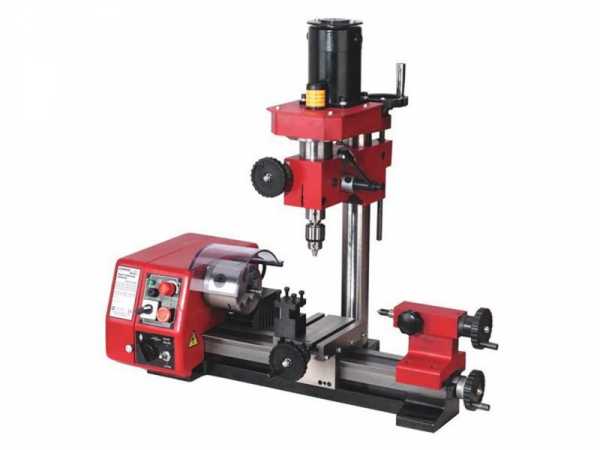

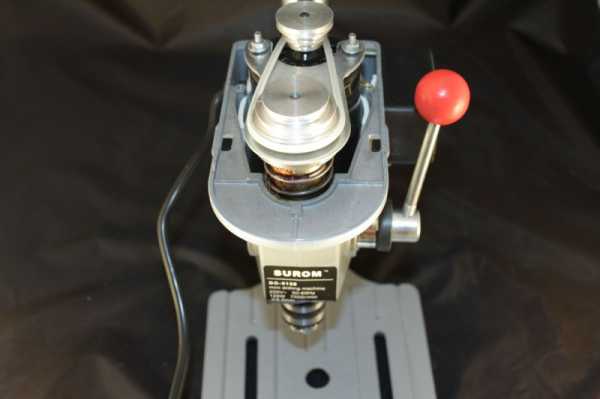

Сверлильный мини станок — миниатюрный прибор, который не будет занимать много места, используется для сверления мелких отверстий, а также фрезеровки негабаритных деталей.

Обустройство рабочего места

Необходимо подойти к выбору станка обстоятельно, ведь один из главных факторов при покупке – это место, в котором в дальнейшем будет размещаться оборудование:

Гараж

Основная характеристика сверлильного станка для размещения в гараже: количество занимаемого пространства. Для данного рабочего места рекомендуется вертикально-сверлильный станок, так как у этого вида имеется особая подножка, позволяющая установить его на произвольной плоскости.

К плюсам можно отнести тот факт, что эта модель очень многофункциональна: может решать самые разные задачи и в строительстве, и в ремонте.

Дом

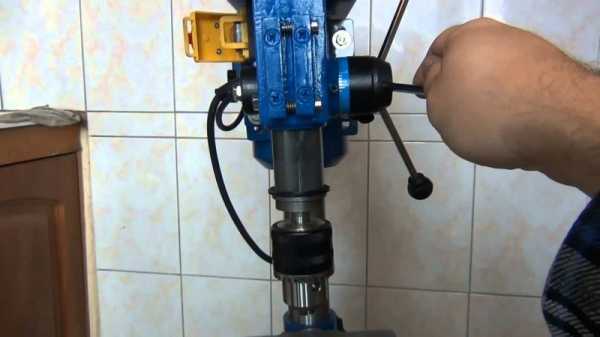

Важными параметрами для размещения станка в доме служат: компактность, вес и уровень производимого шума, который может исходить от техники.

Идеальным приобретением будет настольный или сверлильный мини станок. Он легко переносится с одного места на другое, является почти бесшумным, а также потребляет мало электроэнергии.

Можно использовать радиально-сверлильные станки с возможностью сверлить практически под любым углом. (Последние могут быть и перемещаемыми, и зафиксированными в одном месте, что также немаловажно)

Цех

Для использования в производстве необходимо провести расчёт исходя из свободного пространства помещения и хотя бы приблизительными объёмами программы выработки.

Выбор станка и его параметры

Материал

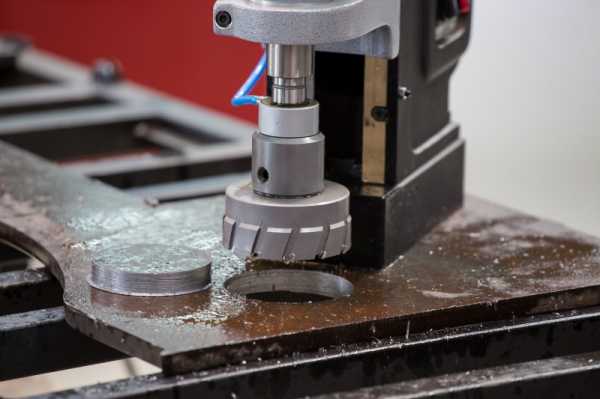

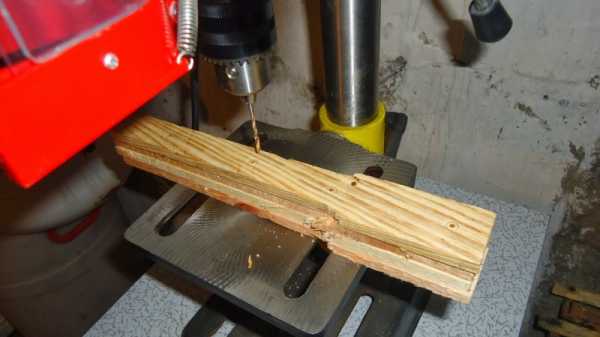

Следует помнить, что некоторые станки предназначены только для обработки определённого материала, другие же могут работать с несколькими видами сырья.

Параметры, на которые необходимо обращать внимание

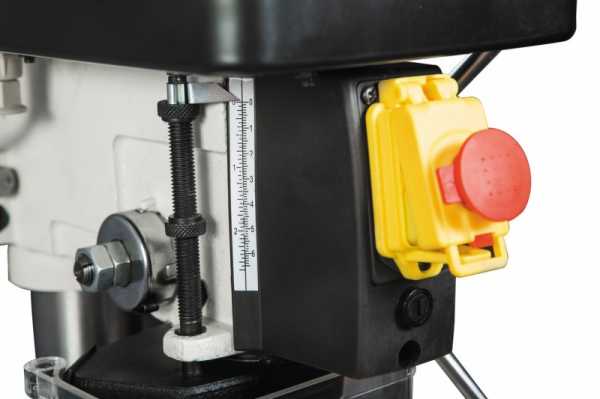

• Ход пиноли шпинделя — максимально возможная глубина, которую может просверлить станок;

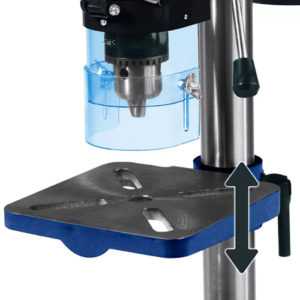

• Расстояние шпиндель-основание — допустимое расстояние от рабочего стола либо основания станка до шпинделя;

Частота использования, мощность

У станка существует два режима работы:

Продолжительный, когда станок используется n-часов в день: здесь лучше выбрать ту модель, которая предназначена для более интенсивной эксплуатации;

Повторно-кратковременный, когда станок включается всего на несколько минут: здесь необходимо совершать пятиминутный перерыв примерно каждые двадцать минут. Иначе из-за высокой температуры двигатель будет перегреваться, что может послужить причиной поломки оборудования.

Следует помнить и о мощности:

• Для повседневного использования рекомендуются станки с мощностью до 600 Вт;
• Для работы на производстве рекомендуются модели линейки профессионального класса с силой тока от 600 Вт.

Дополнительные функции

Сверлильные станки разных моделей могут обладать различными дополнительными функциями и деталями, например:

• переключатель скоростей;
• световой прицел, который позволяет как можно быстрее и точнее установить заготовку;
• защитный прозрачный кожух лучше использовать в дополнении с защитными очками;
• крепёжные отверстия.

Надеюсь, благодаря информации, изложенной в этой статье выше, вопрос о том, как выбрать сверлильный станок, отпадёт сам собой.

Фото сверлильного станка

Также рекомендуем посетить:

zdesinstrument.ru

Сверлильные станки: классификация, обозначение, видео, фото

Сверлильные станки используются для обработки отверстий как в сложных производственных, так и бытовых условиях. В ремонтных мастерских, гаражах, слесарных помещениях ремонтных бригад на заводах и в компаниях обслуживающих городские коммуникации встречаются небольшие универсальные станки. В цехах, производящих сложные работы, они имеют несколько усложнённую конструкцию, большую массу, и отличаются повышенной точностью сверления, нарезки резьбы, зенкерования и рассверливания.

Классификация

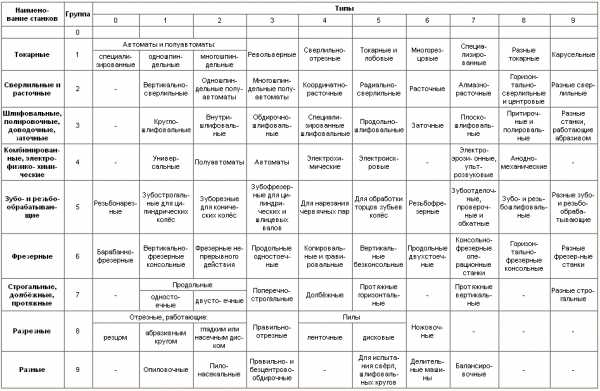

Классификация станков по ЭНИМС для работ по металлу имеет 9 групп. Сверлильные и расточные металлообрабатывающие станки по классификации попали во 2 группу. В этой группе, как и в большинстве других, оборудование делится на 9 типов:

1. Вертикально-сверлильные;
2. Одношпиндельные полуавтоматические;
3. Многошпиндельные полуавтоматические;
4. Одностоечные координатно-расточные;
5. Радиально-сверлильные;
6. Расточные;
7. Алмазно-расточные;
8. Горизонтально-сверлильные;
9. Разные сверлильные.

Каждый из сверлильных станков имеет своё основное назначение. Разновидности их в таблице распределены по принципу уменьшения популярности. Классификация проводилась на основе изучения спроса, на все типы сверлильного оборудования.

Классификация по универсальности

Станки сверлильной группы по назначению делятся на 3 большие группы:

• Универсальные – их назначение в выполнении широкого диапазона номенклатуры работ по металлу. Их универсальность в проведении работ мешает задействовать их в массовом производстве деталей. Зато штучные детали на таких станках можно обработать от А до Я – высверлить открытое или закрытое отверстие, нарезать резьбу, произвести зенкерование детали и т.д.
• Для сверления глубоких отверстий при производстве однотипных деталей используются станки из группы «специализированные». Основные представители этого класса оборудования работают на поток в массовом производстве. Они специализируются на выполнении одной или нескольких операций.
• «Специальные» — такие станки могут выполнять несколько операций одновременно или поэтапно для обработки одной заготовки.

Как и все станки по металлу, сверлильные станки различаются по массе, классу точности, уровню автоматизации, устройство стола.

Типы сверлильных станков

Виды сверлильных станков из группы «универсальные»:

• Вертикально-сверлильные станки.

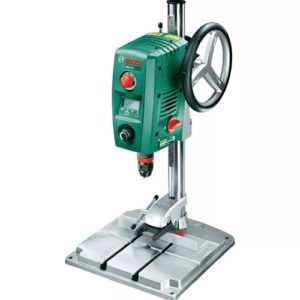

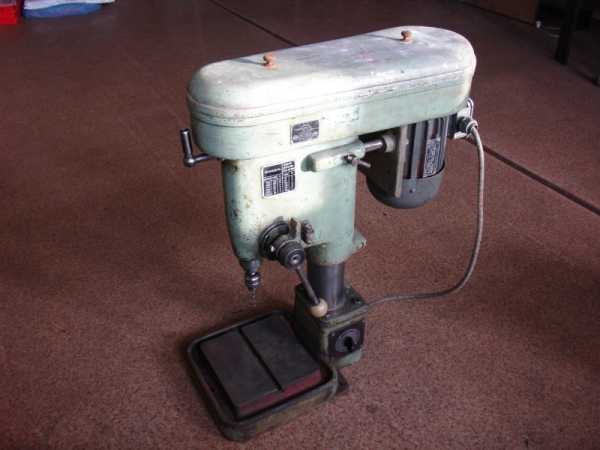

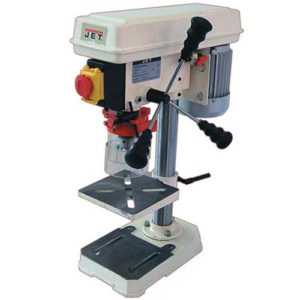

  • Настольные — предназначаются для обработки небольших деталей. Оборудование этого типа способно обрабатывать отверстия диаметром от 3 до 18 мм.
  • Станки средней группы с диаметром максимального сверления от 25 до 50 мм. Движение шпинделя относительно рабочей поверхности стола может быть только вертикальной плоскости, что предполагает перед работой перемещение самой детали для установки её в необходимое для обработки положение.  Вращение шпинделю передаётся посредством зубчатой передачи от вертикально расположенного двигателя. Он может находиться в кожухе, закреплённым к корпусу.

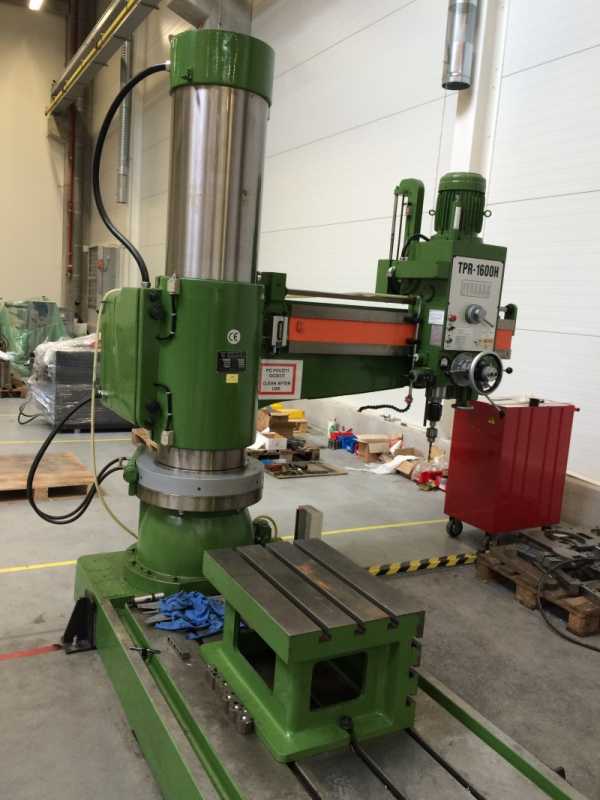

• Радиально-сверлильные станки. Принцип работы отличается от вертикальных тем, что заготовка крепится в определённом положении на столе или плите, а относительно неё перемещается инструмент, закреплённый в шпинделе. Для крепления детали у плиты имеются пазы в виде буквы «Т». Некоторые станки относится к разряду переносных, имеют поворотную шпиндельную головку, чего не имеют станки вертикально-сверлильной группы. Диаметр сверления до 100 мм. Используется, как правило, для сверления заготовок большой массы и габаритов. Как в любом правиле, существуют исключения, поэтому станки этого вида можно встретить в цехах массового производства. Частота вращения и подача регулируются за счет переключения рукояток. Кроме этого, на станке может регулироваться высота расположения шпинделя путем перемещения траверсы по колонне. Траверса перемещается вручную в зависимости от необходимой высоты расположения инструмента для обработки.
• Горизонтально-сверлильные. Как правило, они применяются для сверления глубоких отверстий. Вес и габариты заготовок диктуют особенности обработки на данном станке. Для лёгких деталей главное движение — вращения относительно обрабатывающего инструмента. Тяжёлые заготовки остаются при обработке неподвижными.

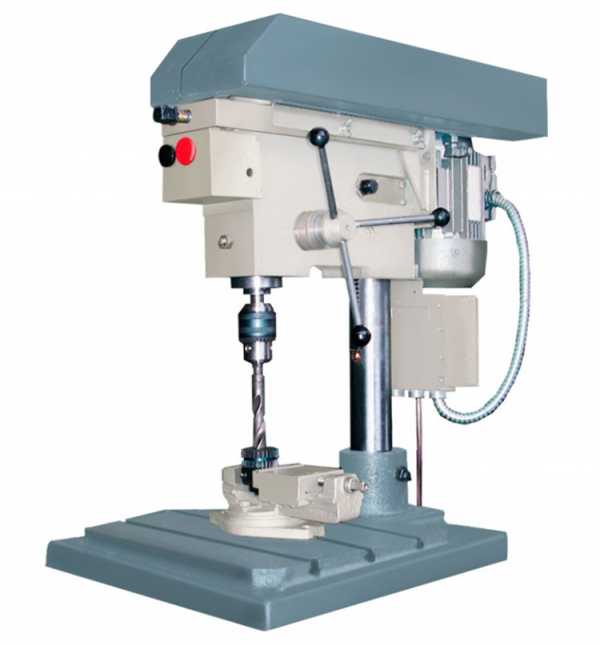

• Настольные станки относятся к разряду одношпиндельных. Частота вращения регулируется ременной передачей. Предназначаются для сверления отверстий малого диаметра. Недавно настольные станки, предназначенные для переноса их по месту необходимого проведения сверлильных работ, стали оснащаться магнитной подошвой. Магнит внутри основания служит для крепления станка к металлической поверхности. Мощного магнита вполне хватает, чтобы станок был устойчивым без дополнительных креплений. Его можно взять с собой и на полевой стан и на строительство дома и даже использовать его в мостостроении. Главное, чтобы на месте проведения необходимых работ, был достойный источник для питания электродвигателя. Если нет достаточного питания, то все остальные преимущества работы подобных станков оценить в полевых условиях не удастся.
• Многошпиндельные сверлильные станки могут выполнять поэтапно несколько операций в обработке одной заготовки. После проведения одной части работы, без потери времени на смену инструмента, в ход вступает следующее сверло. Станки, имеющие такую компоновку, применяются в массовом производстве, так же как и оборудование, которое позволяет параллельно выполнять сверление в заготовке нескольких отверстий. Шпиндель, в котором свёрла разного диаметра расположены в ряд используется при изготовлении детали с расширяющимся внутренним диаметром. Принцип проведения обработки заготовки состоит в том, что сначала проводится обработка самым тонким, из необходимых, сверлом, а далее по возрастанию диаметров.

Обозначение

По буквам и цифрам в маркировке об оборудовании можно рассказать если не всё, то очень многое. Аббревиатура специалисту, работающему со станками по металлу, скажет об его основных характеристиках.

Буквенно-цифровое обозначение на корпусе указывает:

1. первая цифра — на группы по таблице классификации металлообрабатывающего оборудования;
2. вторая цифра – на тип оборудования;
3. если на втором месте указывается буква, то это говорит о модернизации базовой модели;
4. максимальный диаметр сверления в мм определяется по значению последних 2 цифр.
5. если в конце стоят буквы «Н», «П», «В», «А», «С», то они указывают на точность, «М» — магазина со сменным инструментом.

Модернизированные станки с ЧПУ  имеют в маркировке, обозначение перед типом букву «Ф» с цифрой. Значение цифры указывает:

1. станок имеет цифровую индикацию и предварительный набор координат. Назначение этой системы состоит в том, чтобы, отработав один из заданных циклов, станок остановился. Для запуска следующей операции необходимо нажать кнопку. Запрограммированное устройство автоматически выведет сверло на необходимую позицию. Движение инструментов программируется посредством записи действий на перфоленту.
2. станок оснащён позиционными и прямоугольными ЧПУ. Назначение этой системы выставить одновременно от 1 до 5 инструментов в рабочую позицию.
3. контурные системы ЧПУ. Импульсный сигнал определяет необходимое расстояние для перемещения инструмента в заданную точку.
4. система ЧПУ универсальная.

Характеристики

При выборе оборудования необходимо правильно подобрать компоновку станка и технические характеристики согласно планируемым работам.

1. Тип станка. При обработке больших и тяжелых заготовок больше подходят радиально-сверлильные, маленьких — вертикальные.
2. Мощность. От этого параметра напрямую зависит производительность и расход электроэнергии.
3. Напряжение питания. 220 В — небольшое оборудование хоббийного класса, 380 В — профессиональные станки.
4. Максимальный диаметр сверления. Этот параметр характеризует максимальный диаметр сверления в стали 45.
5. Частота вращения шпинделя. Зависит от редуктора станка и, в зависимости от оборудования, может составлять 2000 — 3000 мин^-1. Различные материалы обрабатываются на различных частотах вращения.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Cверлильные станки для домашней мастерской: назначение, устройство, изготовление

Возможности настольного станка для сверления не ограничиваются созданием отверстий, зенкерованием и развертыванием. Вдобавок к этому он позволяет выполнять такие операции, как фрезерование, шлифование разнообразных поверхностей, и решать другие удачи.

В первую очередь подобное оборудование представляет интерес для радиолюбителей, которые способны с его помощью решать свои задачи, которые отличаются узкой специализацией.

Самый простой вариант обзавестись подобным аппаратом для домашней мастерской — посетить специализированный магазин, где они предлагаются в большом разнообразии. Но следует помнить, что цена на него достаточно высока, поэтому не всем будет по карману такая покупка. В этой связи альтернативой профессионального сверлильному станку может выступать самодельное оборудование для сверления дерева и металла. Причем для его изготовления своими руками можно использовать обычную бытовую дрель.

Естественно, работа по изготовлению подобного оборудования потребует некоторого времени, однако все усилия в итоге окупятся.

Если заранее подготовить все необходимые материалы, то изготовить настольный самодельный сверлильный станок, способный обрабатывать дерево и металл, под силу любому домашнему мастеру.

Основное предназначение

В подобной ситуации домашний умелец может рассмотреть вариант с изготовлением мини вертикально-горизонтального сверлильного станка, предназначенного для работы с деревянными и металлическими поверхностями.

Неоценимую пользу подобный универсальный станок принесет тем, кому приходится часто выполнять отверстия в печатных платах, причем подобную задачу нельзя решить, используя обычную ручную дрель.

Нелишним будет иметь в доме самодельный сверлильный станок и тем владельцам, у которых возникает потребность в создании сквозных и глухих отверстий в материалах различной структуры.

Имея в своем арсенале подобное оборудование, владелец может без особых проблем выполнить рассверливание, зенкеровку, а помимо этого, нарезку резьбы.

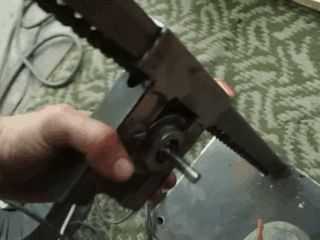

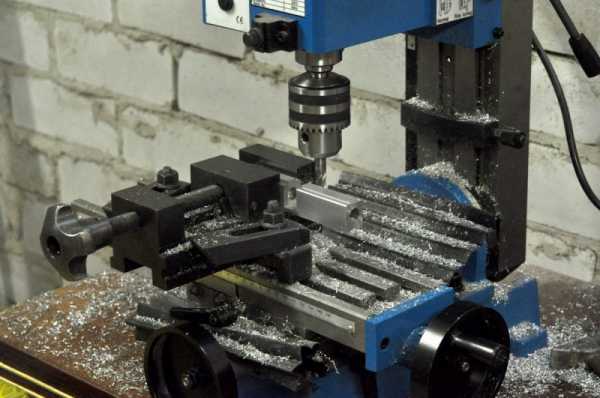

Добавив в конструкцию фрезерный узел, можно добиться того, что этот аппарат может решать еще более широкие задачи.

При помощи фрезерного узла этот агрегат можно использовать для решения самых разных несложных задач, связанных с выполнением вертикальной и горизонтальной фрезеровки в разнообразных материалах.

Для создания присадочного мини сверлильного агрегата, предназначенного для изготовления отверстий в печатных платах, можно использовать обычную дрель. Но если имеется необходимость в решении более сложных задач, придется подумать о создании более сложного в плане конструкции агрегата.

Рассматривая устройство любого профессионального аппарата для сверления, в нем можно выделить определенный набор обязательных элементов:

• сверло;
• зенкер;
• метчик;
• развертка.

Если вы решили своими руками изготовить присадочный мини станок, то вам следует позаботиться о наличии в его оснащении вышеперечисленных элементов.

При соблюдении всех требований технологии по изготовлению сверлильного станка своими руками вы сможете получить такой агрегат, с помощью которого вам будет достаточно просто создавать отверстия в печатных платах, а также вырезать и растачивать отверстия требуемого размера. Не составит для вас труда и выполнять их точную притирку, а помимо этого, решать и некоторые другие специфические задачи.

Еще до начала изготовления сверлильного аппарата нелишним будет ознакомиться с особенностями предлагаемых в продаже сверлильных станков и принципом их работы.

Виды и типы

Подавляющее большинство этих аппаратов рассчитаны на то, что они будут использоваться специалистами. И из-за специфических показателей характеристик их нельзя использовать в домашних условиях.

Выбор предлагаемых сегодня в магазинах аппаратов, позволяющих создавать отверстия в материалах различного типа, включает в себя:

• шпиндельные станки;
• полуавтоматы;
• вертикально-сверлильные и ряд иных разновидностей агрегатов.

Если вам необходим аппарат для домашнего применения, то вы можете обратить внимание на присадочный мини аппарат, с помощью которого вам будет под силу решать несложные задачи.

Скажем, если вы ищите станок, который бы позволял вам создавать отверстия в печатных платах, то вам не составит труда изготовить его самостоятельно, приспособив под это устройство обычную бытовую дрель.

Подобно всем остальным аналогичным видам оборудования, в сверлильных промышленных станках предусмотрены свои специальные обозначения и маркировка, которая позволяет понять, для каких задач они предназначены и какими эксплуатационными характеристиками обладают.

Чаще всего в магазинах можно встретить такие виды станков, как шпиндельные устройства, а наряду с ними и аппараты, позволяющие выполнять радиальное и горизонтальное сверление.

Довольно высоким спросом пользуется координатный агрегат, с помощью которого можно выполнять работу по растачиванию заготовок.

Если у вас возникнет такая необходимость, то вы можете обеспечить самодельному сверлильному станку максимальный уровень автоматизации путем оснащения его специальными приспособлениями. Это позволит решать с его помощью задачи более широкого спектра.

Все предлагаемые сверлильные станки, а также координатные включают в своей конструкции определенный набор элементов, которые могут различаться, исходя из функционального назначения.

Говоря более подробно о подобных аппаратах, следует отметить, что в их устройстве должны присутствовать следующие элементы:

• станина;
• рулевая рейка;
• двигатель.

Конструкционные особенности

• передаточный механизм;
• управляющие и рабочие органы;
• достаточно мощный электродвигатель.

Все механизмы, которые присутствуют в оснащении этого станка, рассчитаны на выполнение определенных задач. От этого и зависит то, для каких операций его можно применять.

Скажем, если говорить о передаточном механизме, то он используется для передачи необходимого движения рабочим органам, производимым встроенным двигателем.

Функции рабочего органа в рассматриваемой ситуации возложены на сверло, фиксируемое к патрону, а оно уже имеет связь со шпинделем и крутящимся валом.

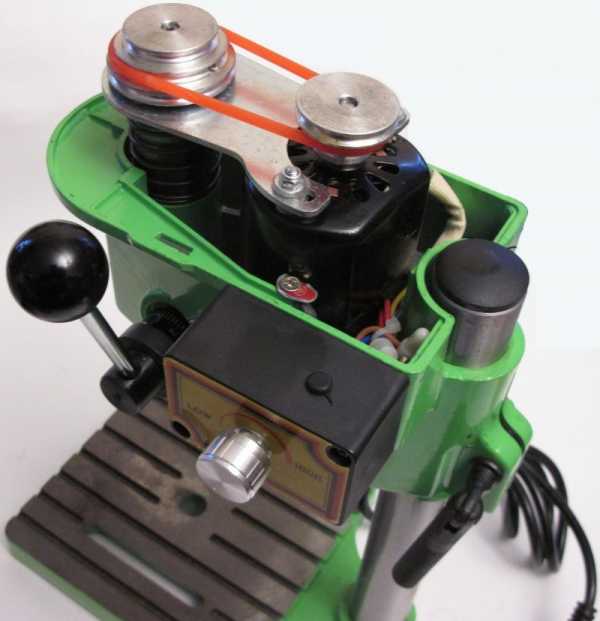

В подобных аппаратах вращение от двигателя к рабочим органам обеспечивает ременная передача. Зафиксировать сверло в необходимом положении можно посредством реечной передачи, которая соединена со специальной рукояткой.

Вне зависимости от варианта исполнения подобного сверлильного оборудования в его конструкции в обязательном порядке должны присутствовать кнопки, обеспечивающие его включение и выключение. Причем они должны размещаться на доступном месте.

Особенностью подобного сверлильного оборудования является наличие простой конструкции. Но, несмотря на это, они могут использоваться для решения большого спектра разнообразных задач и операций узкой направленности.

Увеличиваем функциональность

Благодаря этому устройству у оператора будет возможность выбирать желаемую глубину создаваемых и глухих отверстий. Хорошим решением будет изготовление такого станка, который будет позволять оператору выбирать необходимую скорость вращения патрона, исходя из стоящих перед ним задач.

В качестве материала для верстака желательно использовать только сплошную стальную плиту, которую необходимо жестко зафиксировать на основании.

Принцип работы

Если соблюсти все требования технологии изготовления сверлильного станка, то с его помощью владелец может легко создавать отверстия требуемого размера, обеспечивая высокий уровень точности. Последняя особенность очень актуальна в случае, если необходимо сверлить печатные платы.

Хотя и создается впечатление, что можно каждому легко научиться работать с ним, все же во время выполнения той или иной задачи важно соблюдать общепринятые правила.

• Скажем, еще до начала сверления оператор должен убедиться в наличии в сети питания, отсутствии признаков повреждения, а также удалить с рабочего стола все, что ему может помешать для успешного выполнения поставленной задачи.
• Следует позаботиться о наличии на верстаке такого приспособления, как тиски, которые позволят закрепить заготовку, в которой будет создаваться отверстие.

Подготовительные мероприятия также предусматривают нанесение на деталь контур будущего отверстия, которое необходимо размечать, ориентируясь на чертеж. Далее ее вставляют в тиски и крепко зажимают.

После этого необходимо закрепить сверло в патроне и произвести пробный запуск. Для сверления с помощью самодельного станка следует использовать тиски, имеющие определенные размеры, которые позволят создать удобные условия для работы с микроотверстиями.

Во время контрольного запуска сверлильного аппарата нужно убедиться, что сверло крутится, а также что оно в процессе вращения не создает окружность.

После этого, используя рукоятку подачи, сверло опускают, после чего необходимо убедиться, что тиски с заготовкой были совмещены со сверлом в том месте, где было отмечено будущее отверстие.

В первую очередь такая точность важна в ситуации, когда приходится выполнять микроотверстия. Сама работа требует создания на рукоятку давления путем совершения плавных движений. Выполняя сверление с помощью самодельного агрегата, следует периодически делать паузы, чтобы обеспечить возможность охлаждения для сверла.

Во время выполнения микроотверстий важно обеспечить высокую точность. Эта задача может быть успешно решена путем применения координатных указателей.

Когда поставленная задача будет выполнена, сверлильный станок необходимо выключить, диски зажимают, после чего извлекают обработанную заготовку.

Как собрать

Для решения этой задачи потребуется массивный стол: подобная необходимость обусловлена тем, чтобы свести к минимуму возможную вибрацию станка во время его эксплуатации. В качестве материала для создания стойки под дрель можно использовать ДСП или стальные уголки.

Технология работ

Сперва потребуется скрепить стойку и стол таким образом, чтобы они образовывали между собой прямой угол. Для фиксации же дрели следует использовать хомуты. Обязательно нужно позаботиться о наличии движущего механизма.

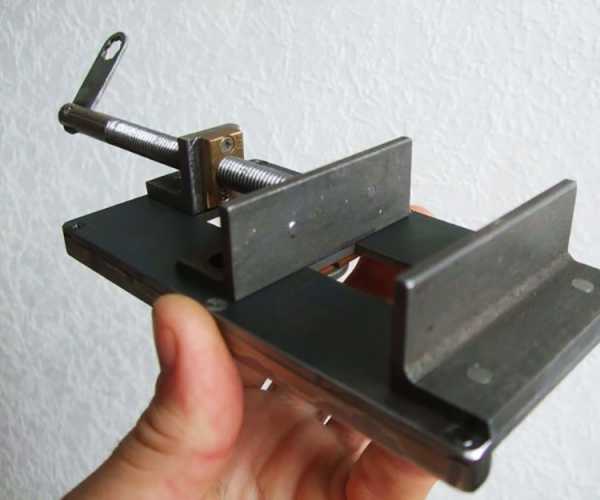

На столе должны присутствовать тиски, которые должны быть зафиксированы на нём максимально жестко. Следует также предусмотреть и кнопку включения и выключения, для которой следует отвести наиболее видное место.

Если вы готовы заняться изготовлением более сложного и универсального станка для создания отверстий, то для этого вам потребуется двигатель от стиральной машины. Помимо решения основных задач, с помощью подобного станка вы сможете выполнять и микроотверстия, обеспечивая высокую точность сверления.

Для работы подобного оборудования потребуется изготовить еще более массивный рабочий стол. Дело в том, что в процессе его эксплуатации будет создаваться еще более сильная вибрация.

С особой тщательностью следует подойти к сборке подвижной части станка. Желательно выполнять эту работу, ориентируясь на заранее составленный чертеж. Для соединения двигателя с патроном желательно использовать ременную передачу.

При соблюдении всех рекомендаций вам удастся изготовить такой сверлильный аппарат, с помощью которого вы сможете легко создавать отверстия любых размеров, обеспечивая высокую точность сверления.

Заключение

При наличии необходимых инструментов и материалов, а также знаний о технологии его создания, каждый владелец может изготовить сам сверлильный станок, используя для этого такой доступный инструмент, как обычная дрель. Преимущества такого решения очевидны. С его помощью вы сможете создавать отверстия в самых различных материалах, при этом вам не придется беспокоиться о том, что отверстия будут не соответствовать требуемым размерам.

Учитывая, что сама работа по сверлению будет проходить в более удобных для вас условиях, то вам не придется тратить на создание отверстий много времени и сил. При желании вы можете изготовить и более функциональный аппарат для сверления, для чего вам понадобится двигатель от стиральной машины. Несмотря на то что это оборудование отличается более сложным устройством, вы сможете использовать его для решения еще более широкого спектра задач, где требуется создавать отверстия. И если вы все сделаете в соответствии с рекомендациями по изготовлению такого оборудования для сверления, то в вашем распоряжении будет сверлильный станок, который по функциональным возможностям намного опередит обычную бытовую дрель.

stanok.guru

Как выбрать сверлильный станок

В современном мире магазины насыщены изобилием товара, и когда перед покупателем стает задача выбрать сверлильный станок, то часто он оказывается в тупике.

Сверлильный станок – это тип оборудования, который позволяет выполнять отверстия в изделие любого материала, а также предназначены для обработки отверстий в сплошном материале, рассверливания, зенкерования и развертывания уже существующих в заготовке, нарезания внутренней резьбы.

Частой причиной не очень успешного выбора оборудования служит огромное количество разных моделей предлагаемых на рынке. Иногда, после покупки сверлильного станка выясняется, что в него встроены расширенные функции, которые не будут применяться при его работе. Например, сверления под углом 45°. А ведь в цену таких расширенных способностей уже заложены в стоимость продукта.

Для того чтобы избежать излишние издержки, делая выбор сверлильного станка, нужно расставить приоритеты.

На вопрос «Как выбрать сверлильный станок?» помогут ответы на следующие запросы:

• ваше рабочее место;
• материал изделия, в которые планируете обрабатывать;
• диаметр, глубина отверстия;
• габариты обрабатываемых деталей;
• как часто планируете эксплуатировать станок;
• дополнительные функции;
• приспособления и оснастка для станков.

Ваше рабочее место

Определитесь, где вы будете работать: в доме, в гараже, в цеху.

Если вы будете работать в доме, то выбирайте станок по таким характеристикам: должен быть легким, компактным и с низким уровнем шума. Эти требования помогут вам без особого труда переносить с места на место этот станок, и ваше домочадцы не будут страдать от шума.

Самый маленький сверлильный станок, который подойдет для дома – настольный. Он сможет сверлить отверстия в материале не более Ø16 мм, а также нарезать резьбу. Имеет небольшую массу и размер, электроэнергию расходует немного, кроме того, практически бесшумный. Хороший выбор для дома.

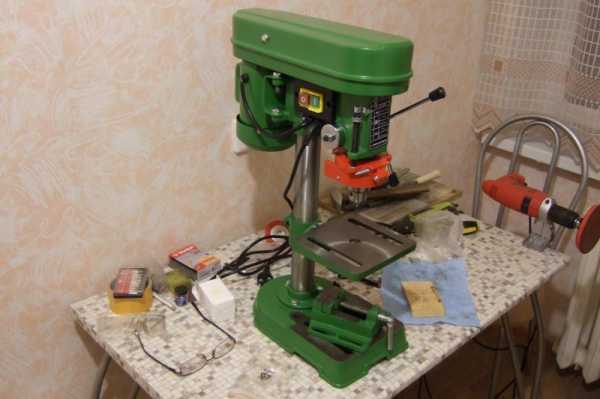

Сверлильный станок для дома

Если ваше рабочее место – это гараж, то обратите внимание на количество свободного места. Здесь уже не будет играть роль уровень шума.

Если вы планируете покупать станок для производственных нужд, то вам следует произвести расчет: количество станков на площадь вашего помещения, цеха и надо определиться объемами производственной программы для правильного выбора типа сверлильного станка и их количества.

Для гаража и цеха лучше выбрать напольный вертикально-сверлильный станок. У этого станка есть специальная подножка, которая позволяет его установить на любой поверхности. Оборудование многофункционально и позволяет решать различные задачи по строительстве и ремонту.

При выборе станка для дома можно обратить внимание на  радиально-сверлильные станки. Их большой плюс – это возможность выполнять сверление под углом. Они могут быть как стационарными, так и передвижными.

Радиально-сверлильный станок

Для выполнения больших отверстий в твердых материалах подойдет редукторный сверлильный станок. Это массивная машина с многоскоростным редуктором, подойдет для производственных нужд.

Редукторный сверлильный станок

Материал изделия

Тут все легко! Определитесь с материалами, с которыми вы будет работать. Это может быть металл, пластик, дерево или ряд других материалов. Есть сверлильные станки, которые обрабатывают несколько видов материалов, об этом не забывайте.

Диаметр, глубина отверстия

Перечислите все показатели, которые вам необходимы.

Важным показателем является – ход пиноли шпинделя

Ход пиноли шпинделя – показатель, с помощью которого определяют какую максимальную глубины можно будет просверлить.

Габариты обрабатываемых деталей

Вернитесь опять к вашему рабочему месту. Сделайте анализ, сколько свободного место  у вас есть, а также определитесь размерами вашего изделия. Отсюда вы сможете сделать вывод о реальности работы с габаритными заготовками.

Главные показатели, на который надо будет смотреть – расстояние шпиндель — основание.

Расстояние шпиндель — основание – это максимальное расстояние от шпинделя до рабочего стола или основания.

Как часто планируете использовать станок

Есть два режима работы:

• продолжительный, эксплуатируется несколько часов в день;
• повторно-кратковременный, включают на несколько минут.

Для первого режима важно подобрать станок, который рассчитан на интенсивное использование. Для второго режима необходимо делать 5-минутный перерыв через каждые 20 минут. Главную роль играет температура двигателя. Если этого не делать, то сверлильный станок долго не прослужит.

Главным критерием здесь – мощность. Для производственных нужд мощность должна быть от 600 Вт, для бытовых – до 600 Вт и наличие подключение к сети 220 В (380 В).

Дополнительные функции

Технологически при эксплуатации необходимо определиться с дополнительными функциями станка. Например, дополнительный комплект скоростей, возможность наклона рабочего пространства, коррозиустойчивостью и так далее.

Приспособления и оснастка для станков

Купить хорошее оборудование – это полдела сделано, поэтому задавая себе вопрос «как выбрать сверлильный станок» необходимо учесть, что для качественной работы мастера потребуется дополнительные материалы и оснастка. Например, не правильно подобрав оснастку для закрепления заготовок и без режущих инструментов, вы не сможете выполнить свою задачу.

Оснастка для фиксации деталей

Первым делом надо надежно закрепить заготовку на столе сверлильного станка. Если в процессе сверления, вы будете держать ее рукой, то можно получить травму, а результат получиться неточный.

Негабаритные детали фиксируют в тисках. Мастера предпочитают покупать машинные винтовые тиски. Они включают в себя: подвижную и неподвижную губку, винт, основание. Они обеспечивают высокую точность благодаря жесткой фиксацией и отсутствия люфта. Тиски фиксируют на рабочем столе сверлильного станка.

На рынке сейчас представлены тиски с дополнительными функциями, которые вам облегчат работу. Например, тисы с функцией поворота на 360° основание с возможностью фиксации в любом промежуточном положении.

Задумайтесь о приобретения универсальных тисков. Стоят они на порядок выше, чем обычные винтовые тиски, но имеют ряд преимуществ. Кроме стандартной комплектации, они включают: дополнительную отшлифованную поверхность для базирования и пазы для крепления на рабочем столе, что вы сможете фиксировать тиски как горизонтально, так и вертикально. Во время эксплуатации, вы сможете повернуть заготовку, не разжимая ее, тем самым сэкономите время.

В тисах нельзя закрепить детали, чьи габариты в длину или в ширину превышают 10 см. Для фиксации таких заготовок применяются прихваты.

Если у вас деталь имеет форму шара или трубы, то для их закрепления необходимо использовать призму.

Для закрепления деталей и сверления без разметки применяют кондукторы. При работе с кондукторами отверстия получают более точными, чем по разметке. Они создают направление сверлу и предупреждают уводку его в сторону. На рынке различают 4 вида кондукторов: накладные, скользящие, опрокидываемые, поворотные.

Накладными кондукторы размещаются на обрабатываемой поверхности свободно или закрепляются. Скользящие же не фиксируются к рабочему столу, в нужное положение их устанавливает сам мастер. Если нужно производить работу в нескольких плоскостях, то лучше применять опрокидывающий кондуктор. При сверлении цилиндрических поверхностяей выбирайте поворотный кондуктор.

Смотрите видео по подбору сверлильных станков

Дополнительные инструменты

Режущие инструменты, которые вам понадобятся:

• Метчик – инструмент для нарезания внутренних резьб.
• Развертка – инструмент, которое нужно для финишной обработки после зенкерования, растачивания, сверления.
• Зенкер – инструмент для обрабатывания конических и цилиндрических отверстий, повышает качество поверхности, служит для увеличения их диаметра, точности.

Оснастка для закрепления режущих инструментов

Если надо зафиксировать инструмент, у которого есть хвостик конического типа, то используют переходные втулки, если цилиндрический хвостик, то оправка (один конец вставляют в шпиндель, другой в патрон).

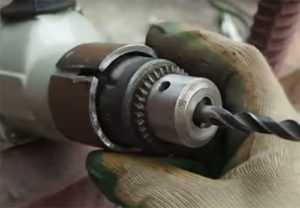

Патрон можно использовать самостоятельно, если сверло (зенкер и т.п.) имеет цилиндрическое сечение не более 2 мм. На рынке представлены различные варианты патронов: реверсивные, цанговые, самоустанавливающиеся, предохранительные, быстросменный.

Если надо закрепить метчики для нарезания резьбы, то выбирают реверсивный патрон. При использовании метчика применяют предохранительный патрон для защиты от поломки и повышения качества резьбы. Цанговые патроны служат для крепления инструментов небольшого сечения. А когда используем зенкеры, развертки для доработки отверстия, то лучше подходит самоустанавливающийся патрон. Если вы хотите снизить время по замене инструментов, то используйте быстросменный патрон, так как он имеет и коническую втулку, что позволяет применять сверла с сечением до 1 мм.

Измерительные инструменты

Для контроля качества необходимо приобрести:

• Если ваша мастерская дома, то металлическая линейка и штангенциркуль.
• Если для производственных нужд, то калибра.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

обзор стационарных и мини устройств, преимущества и недостатки

Классификация сверлильных станков

• специальные;
• универсальные;
• специализированные.

Вся классификация универсального инструмента делится на:

• горизонтально-сверлильные и горизонтально-центровальные;
• вертикально-сверлильные. Могут быть с диаметром сверления 2-11 мм (легкие), с диаметром 18-50 мм (средние), с диаметром 75 мм (тяжелые). Любой настольный станок по своим характеристикам относится к классу легких;
• радиально-сверлильные станки. Бывают стационарными, передвижными, оборудованные поворотными головками и другими.

Станки специального вида делаются для выполнения ограниченного количества операций в определенной детали. Как правило, их нельзя перенастроить на работу с другими деталями.

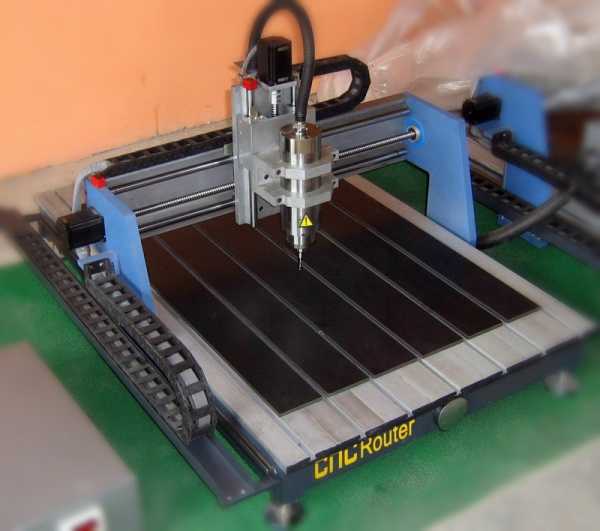

Сверлильный станок с ЧПУ

Оборудование без ЧПУ делится на:

• с механической и ручной подачей;
• полуавтоматическое;
• автоматическое;
• автоматизированное.

Помимо этого, станки в последнее время пополнились большим количеством новых специализированных и специальных устройств, среди них можно выделить:

• комбинированный токарно-фрезерно-расточной и многофункциональный фрезерно-токарно-расточной центр;
• магнитный инновационный станок;
• деревообрабатывающий присадочно-сверлильный станок.

Виды сверлильных станков

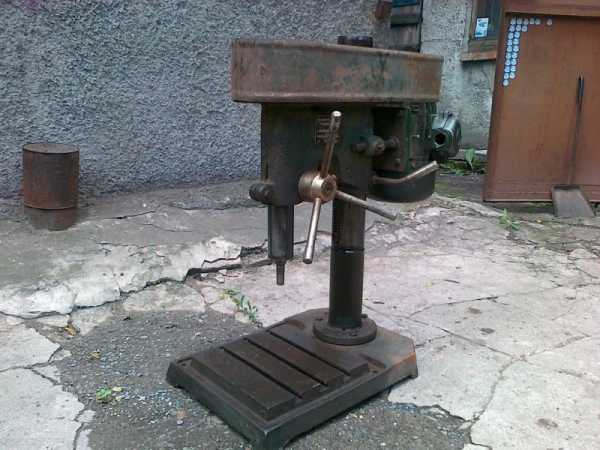

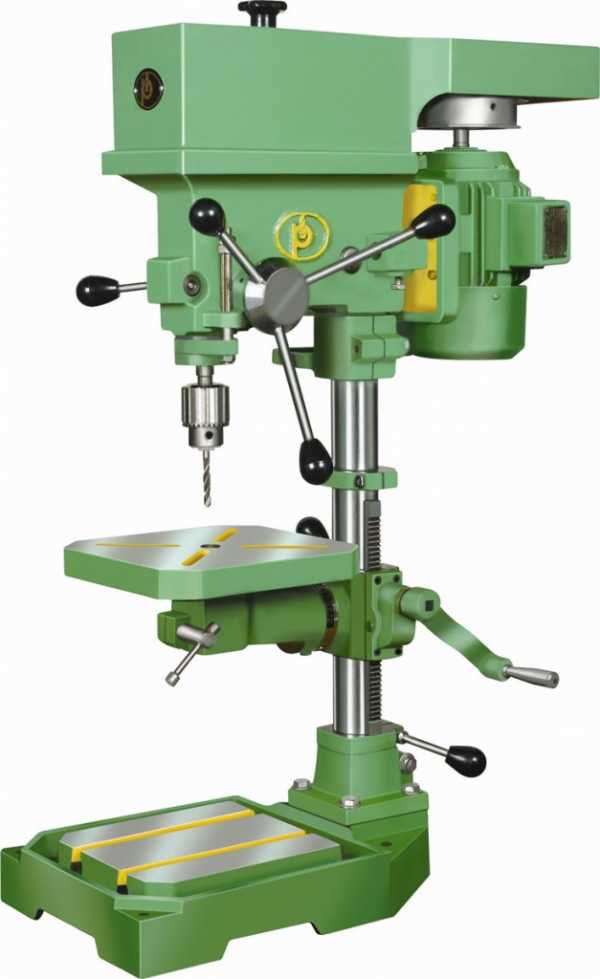

Вертикально-сверлильный станок

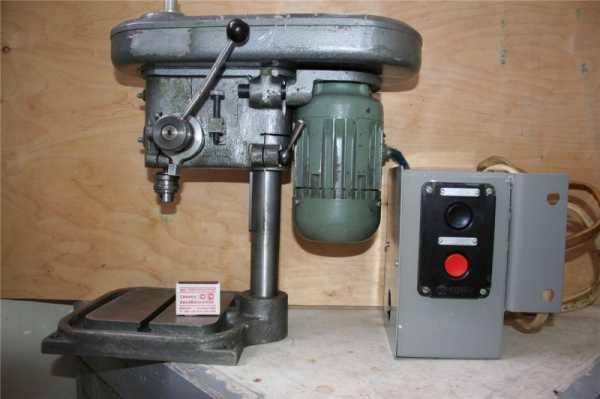

Устанавливаются эти аппараты на верстак или на иную устойчивую поверхность, если этот станок используется в частном порядке. С помощью болтов они надежно фиксируются к рабочему столу. Совершенно несложно, при необходимости, самому изготовить настольный станок – он будет великолепно справляться с «бытовыми» задачами по обработке небольших изделий.

Огромное количество вертикально-сверлильных устройств не оказывает большого влияния на их конструкцию. Все они оборудованы станиной, фундаментной плитой, шпиндельным узлом, коробкой подач и скоростей, головкой для сверления и рядом других одинаковых элементов. Практически на всех устройствах рабочий инструмент перемещается не механически, а вручную. А шпиндель на этих агрегатах получает необходимое для выполнения работы вращение от электрического двигателя через клиноременную передачу.

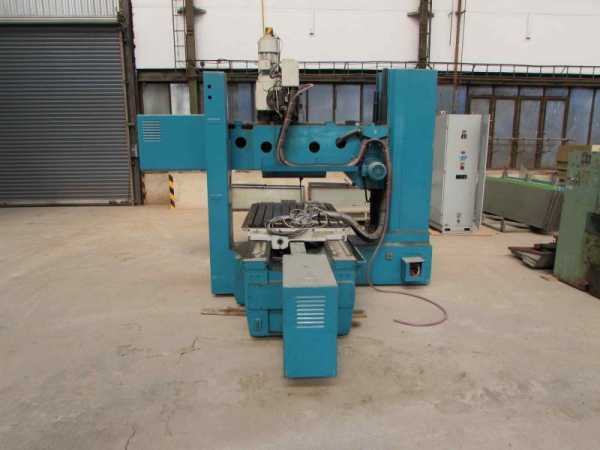

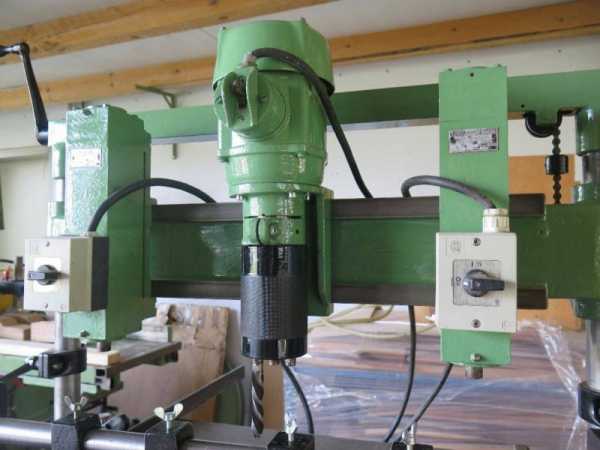

Особенности радиально-сверлильного оборудования

Также это оборудование может оснащаться множеством вспомогательных приспособлений, благодаря этому на нем производят не только основные операции, но и некоторые специальные:

• расточка отверстий;
• выполнение больших по диаметру отверстий в крупных стальных дисках и металлических в листах;
• точная притирка отверстий в цилиндрах и клапанах.

Но, главное, как вы уже, скорей всего, поняли, этот станок в основном используется для работы с тяжелыми и крупными заготовками. При этом его универсальные возможности подойдут самым различным предприятиям и тем, где происходит крупносерийное производство и небольшим ремонтным предприятиям.

По особенностям конструкции радиально-сверлильный аппарат может относиться к одной из групп устройств:

• общего назначения;
• передвижные станки;
• с колонной, которая может перемещаться по направляющим, установленным на станине;
• переносные.

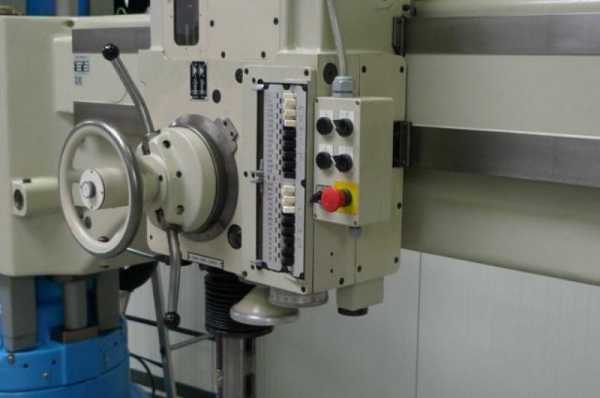

Радиально-сверлильный агрегат имеет «особый» шпиндель, он может передвигаться непосредственно радиально или по окружности различных радиусов. Благодаря этой особенности любой станок этого типа может сделать отверстие в требуемой точке изделия, независимо от того, где она расположена. Описываемые устройства, помимо этого, характеризуются следующими особенностями:

• изменение скоростей и подач делается с помощью гидравлики, при этом данные процедуры происходят максимально быстро благодаря наличию специального переключающего оборудования;
• почти каждый станок имеет большой выбор частоты вращения шпинделя и его скоростей, что объясняется наличием мощного электропривода;
• на головке шпинделя расположены все органы управления работой устройства.

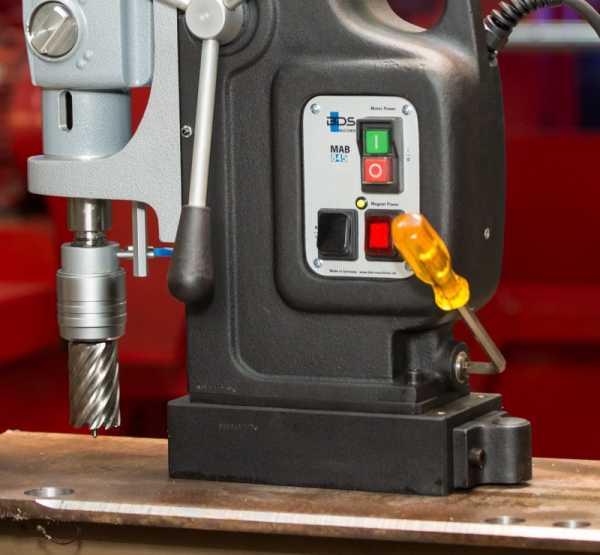

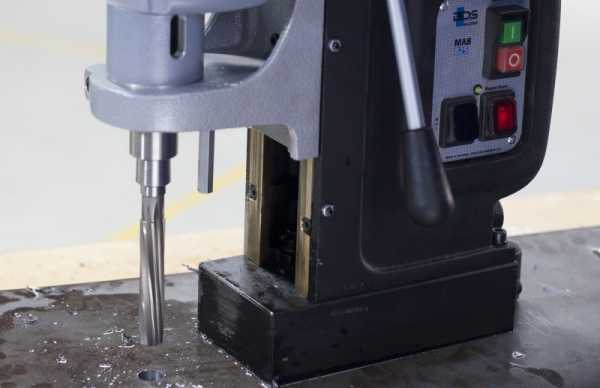

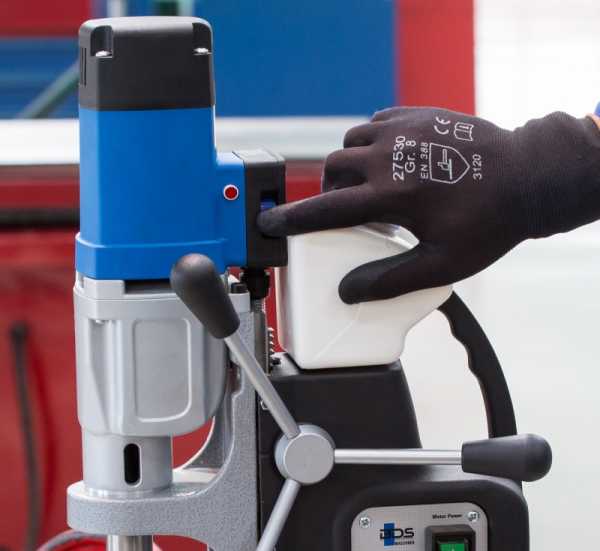

Магнитное сверлильное оборудование фиксируется к парамагнитным металлическим поверхностям десяти и более миллиметров толщиной, в противном случае он не будет держаться. При небольшой толщине допускается настилать под заготовку стальной лист. Поскольку устройство с магнитной подошвой – это современный аппарат, даже можно сказать инновационный, он оборудован электронными управляющими системами, автоматизирующими выполнение работ и не дающими дорогостоящему оборудованию выйти из строя из-за небрежности оператора.

Магнитный станок характеризуется такими основными показателями:

• мощность: чем она больше, тем выше у оборудования производительность, естественно, что маломощное мини сверлильное устройство имеет небольшую производительность, а агрегаты с мощностью более 1900 Ватт могут производить практически любую операцию;
• скорость вращения шпинделя: магнитное сверлильное устройство может просверлить без риска выхода из строя очень большие отверстия (более десятка сантиметров), поскольку он оборудован редуктором, понижающим обороты;
• прижимная сила магнита: в некоторых моделях она может достигать величины более 27 000 ньютон.

Присадочно-сверлильный станок для обработки дерева

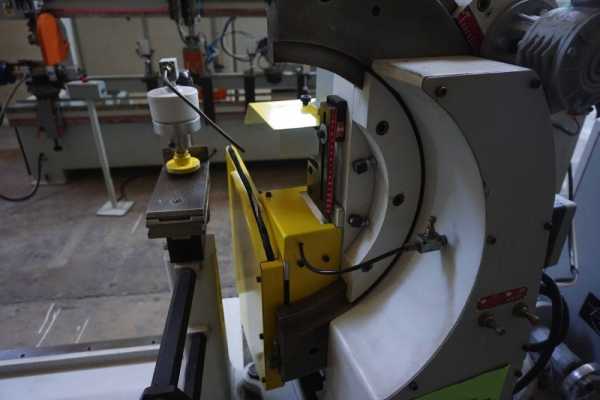

Присадочно-сверлильное оборудование может иметь специальную конструкцию. Это зависит от того, для каких именно целей оно применяется. Также есть и настольное мини сверлильное устройство для изготовления единичной, индивидуальной мебели в небольших мастерских и частных ателье, которые изготавливают корпусные изделия меблировки. Существует и такой присадочно-сверлильный станок, который разработан для больших мебельных заводов, которые специализируются на производстве большой номенклатуры изделий крупными заказами.

Чаще всего современный присадочно-сверлильный станок оборудован специальными режущими устройствами, множеством патронов быстросъемного типа, несколькими обрабатывающими головками. Это гарантирует высокую скорость изготовления мебели при сохранении качественных проделанных отверстий.

Фрезерно-токарно-сверлильные центры

Необходимо не забывать, что наличие ЧПУ делает станок более дорогостоящим. Но, если аппарат будет использоваться в промышленных целях, то ЧПУ является довольно выгодной инвестицией, которая повысит точность и качество проведения многих операций. Практика показала, что покупка компьютеризированного оборудования окупается очень быстро. Самое главное – это выбрать подходящий по всем показателям аппарат, который справится с поставленной задачей.

stanok.guru

Станок сверлильный своими руками: нюансы изготовления

Использование электрической дрели – наиболее логичное решение при изготовлении сверлильного станка своими руками

Область применения самодельных сверлильных станков

Мысли о создании сверлильного станка своими руками возникает у людей, любящих мастерить, но в то же время не занимающихся изготовлением каких-либо предметов на профессиональной основе как с использованием металла, так и прочих материалов (дерево, пластик и т.д.).

Это обусловлено тем, что самодельное оборудование не сможет в полной мере заменить промышленно выпускаемые аналоги в полной мере, как по функциональности, так и по производительности, а лишь облегчит выполнение несложных ремонтных и прочих работ.

Кроме этого, радиолюбители и люди, занимающиеся самостоятельным изготовлением печатных плат, также могут поставить перед собой подобную задачу, т.к. наличие сверлильного станка значительно упрощает их работу, а приобретение оборудования заводского производства нерентабельно.

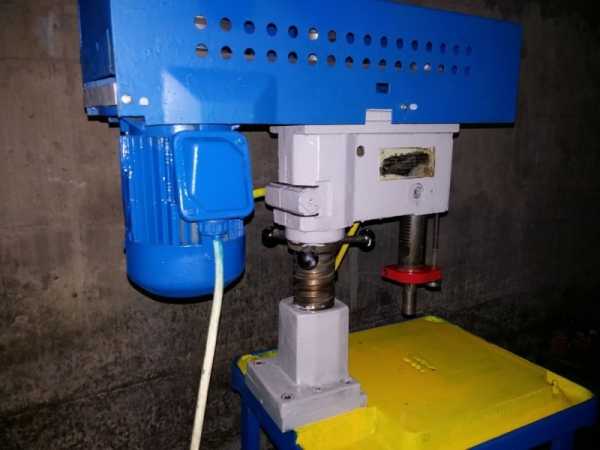

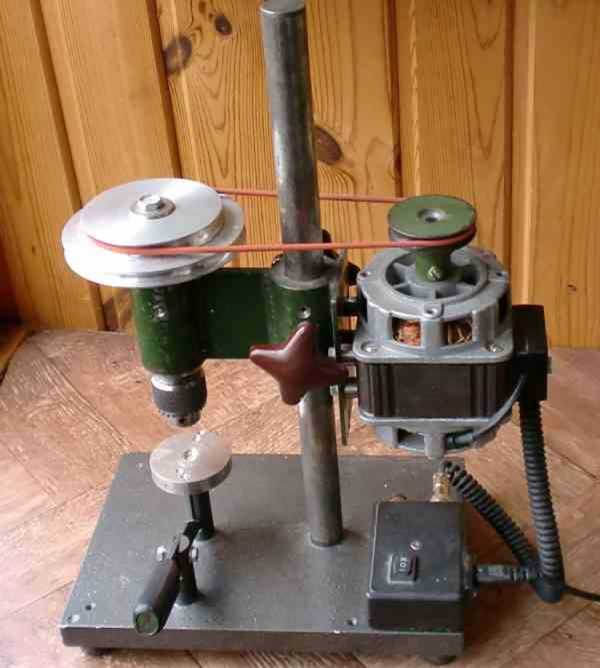

Самодельная конструкция с использованием двигателя от стиральной машины

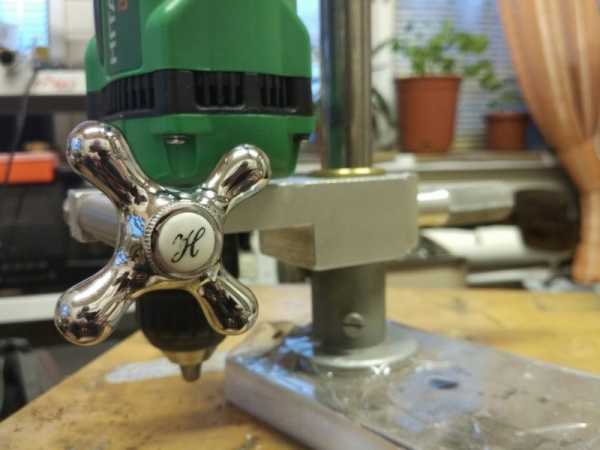

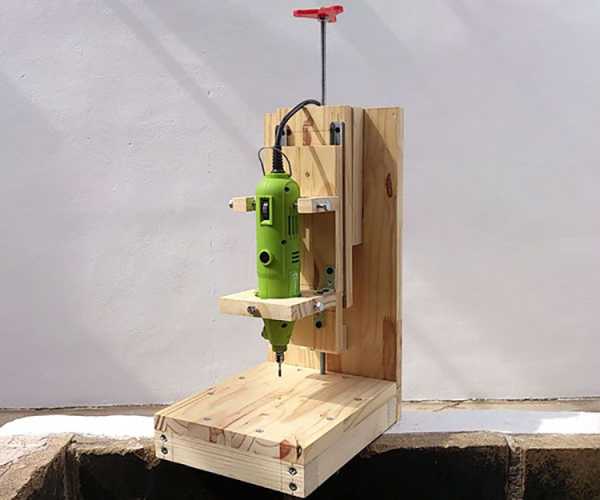

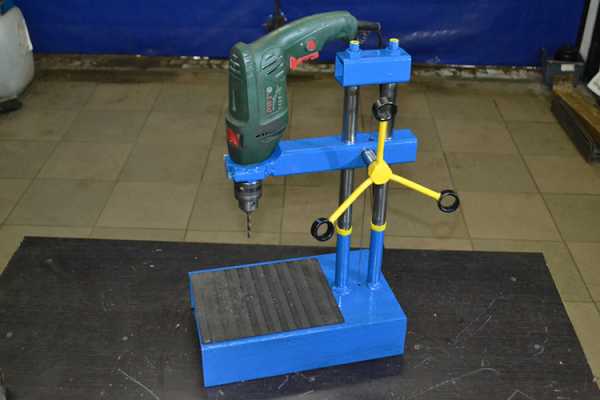

Как сделать сверлильный станок с использованием дрели

Использование электрической дрели – это, наверное, наиболее простой вариант изготовления самодельного сверлильного станка, т.к. в этом случае решается вопрос фиксации сверла (используется патрон дрели), а также обеспечивается электрический привод. Основной задачей в этом случае, которую нужно решить, является изготовление каркаса и механизма перемещения сверла в вертикальной плоскости. Все работы можно разбить на несколько этапов, определяющих характер их выполнения: подготовительный, выполнение работ и завершающий.

Металлическая стойка для закрепления дрели проста в изготовлении и удобна при использовании

Подготовительный этап

В этот период выполнения работ необходимо:

1. Определиться с материалами и комплектующими, имеющимися в наличии и которые можно использовать для изготовления станка: дерево или металл, запчасти от авто- , мототехники или устройств бытового назначения, электрические провода и коммутационные аппараты, а также средства защиты.
2. В зависимости от выбранных материалов готовится и необходимый инструмент. Это может быть болгарка и сварочный аппарат (инвертор), циркулярная или дисковая пила, а также столярный инструмент и крепёжные элементы.
3. Разрабатывается чертёж (эскиз) создаваемой конструкции, при этом основными размерами являются: посадочное место установки используемой дрели и размер перемещения сверла.

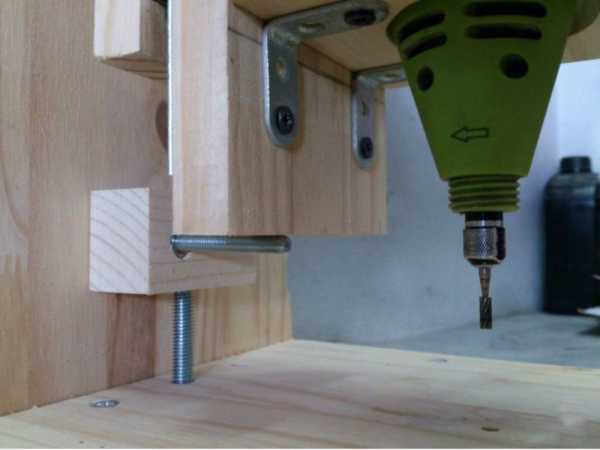

Конструкция из дерева не является достаточно прочной, но для изготовления печатных плат может использоваться в полной мере

Выполнение работ

Определившись с материалами и инструментом, а также подготовив их и разработав чертёж, можно приступать к изготовлению. Далее приведена пошаговая инструкция изготовления подобной оснастки с использованием металлического листа и профиля.
​

Иллюстрация	Описание действия

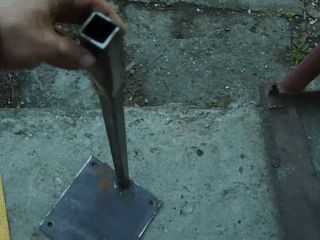

	Из металлического листа толщиной 10−12 мм изготавливается основание (плита) станка, на котором просверливаются отверстия, предназначенные для его последующего крепления. К плите приваривается металлический профиль (стойка) сечением 40×40 мм.
	При монтаже профиля проверяется его нахождение строго в вертикальной плоскости, чтобы обеспечить правильный ход сверла в дальнейшем.
	Из металлического профиля сечением большим, чем приваренная стойка, вырезается заготовка, после чего проверяется возможность её перемещения вдоль этой стойки.
	На заготовке делается пропил, вдоль всей её поверхности.
	После этого из профиля аналогичного сечения изготавливается металлическая конструкция, в которую помещается звёздочка от велосипеда.

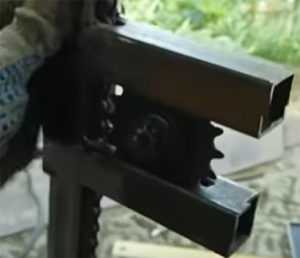

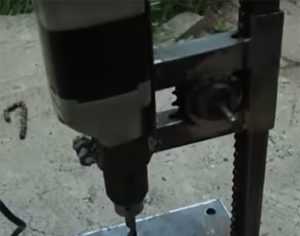

	На поверхности вертикальной стойки закрепляется велосипедная цепь, для чего используется сварка.
	Проверяется способность собранной конструкции перемещаться вдоль стойки.
	Из металлической трубы диаметром большим, чем патрон используемой дрели, вырезается крепление, которое приваривается к собранной ранее конструкции.
	Проверяется надёжность фиксации дрели.
	Из профиля меньшего сечения изготавливаются рычаги, служащие для привода механизма перемещения, которые крепятся на собранной ранее конструкции.
	Проверяется работоспособность механизма подъёма и опускания.

Завершающий этап

На этом этапе производства работ выполняются следующие мероприятия:

• собранная металлическая конструкция красится;
• узлы перемещения смазываются;
• для удобства использования на плите может быть установлена штепсельная розетка для включения в неё электродрели с подключённым электрическим кабелем, служащим для включения в сеть.

Вариант изготовления с использованием автомобильного домкрата

Как сделать тиски для сверлильного станка

Изготовив сверлильный станок, для удобства его использования нужно изготовить тиски.

Для этого потребуется опять же слесарный инструмент, сварочное оборудование и болгарка, а также такие материалы, как:

• листовая сталь толщиной 8 и 15 мм;
• металлический уголок 40×40×2,5 мм;
• винт или шпилька диаметром 10−12 мм с большим шагом резьбы;
• круг стальной диаметром 10 мм или штоки от автомобильных стоек (амортизаторов).

Работы по изготовлению осуществляются следующим образом.

Вариант конструкции тисков, изготовленных своими руками с использованием уголка и листовой стали

Конструкция тисков, которые можно изготовить самостоятельно, может быть абсолютно различной и зависит от имеющихся материалов и запасных частей, а также размера обрабатываемых заготовок.

Нюансы изготовления при использовании рулевой рейки

Одним из вариантов конструкции самодельного сверлильного станка, изготавливаемого своими руками, является устройство, основой которого служит рулевая рейка от автомобиля. В этом случае вертикальное перемещение штока рейки (при размещении в этой плоскости) осуществляется при помощи вращения рукоятки, устанавливаемой в месте крепления рейки к рулевому механизму, а патрон дрели со сверлом закрепляются на штоке устройства.

Стойка сверлильного станка, изготовленная с использованием автомобильной рейки и предусматривающая использование электрической дрели

При изготовлении подобной конструкции необходимо учитывать некоторые нюансы, связанные с используемым устройством, а именно:

• размер направляющей стойки изготавливаемого станка должен быть больше, чем длина используемой рейки;
• ход перемещения рулевой рейки у разных моделей автомобилей различен, поэтому он определяет размер рабочего перемещения сверла;
• для удобства использования блок управления работой (рукоятка) лучше всего изготовить самостоятельно в соответствии с местом размещения станка и характером часто выполняемых операций.

Особенности изготовления при использовании шуруповёрта

Процесс изготовления сверлильного станка с использованием шуруповёрта абсолютно аналогичен тому, как это выполняется при использовании электродрели.

Использование блока питания и возможность подключения к сети напряжением 220 Вольт «дают» шуруповёрту вторую жизнь

Шуруповёрт может оказаться невостребованным в случае выхода из строя аккумуляторов, поэтому оптимальным решением для возобновления эксплуатации будет создание с его использованием сверлильного станка, а для подключения к электрической сети – адаптера, обеспечивающего работу на напряжении 220 Вольт. Основными нюансами при создании подобной конструкции являются следующие моменты:

• мощность собираемой схемы блока питания (адаптера) должна соответствовать мощности шуруповёрта;
• в связи с тем, что шуруповёрты выпускаются незначительной электрической мощности, не стоит рассчитывать, что с их использованием можно будет обрабатывать прочные изделия и в интенсивном режиме.

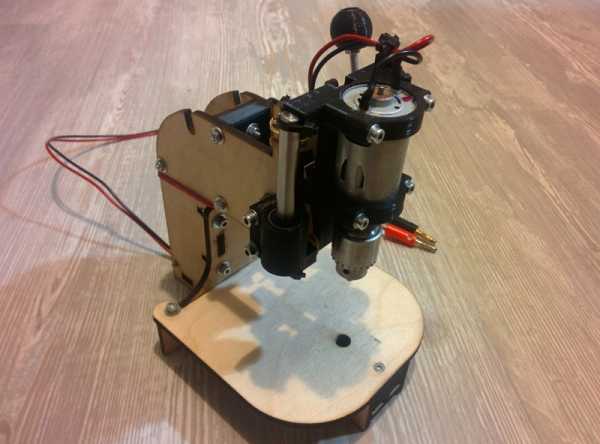

Как самостоятельно изготовить сверлильный станок для печатных плат

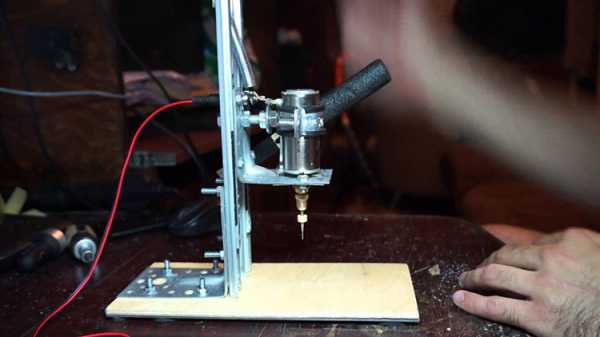

Печатная плата – это пластина, выполненная из диэлектрического материала, на поверхности которого нанесён слой металла, проводящего электрический ток. Размеры печатной платы регламентированы ГОСТ Р 53429-2009 «Платы печатные. Основные параметры конструкции», согласно которому толщина подобных изделий составляет 1,5–4,5 мм.

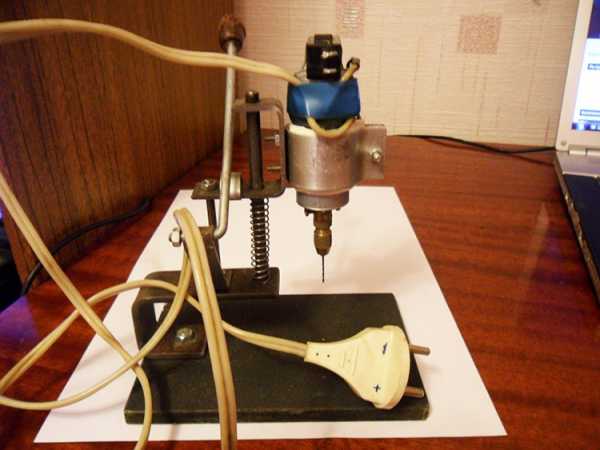

Вариант изготовления сверлильного станка для работы с печатными платами с использованием двигателя ДПР-52-Н1-02

В связи с этим сверлильный станок, предназначенный для засверливания печатных плат, является мини-станком, то при его изготовлении необходимо учитывать следующие особенности:

• у такого станка отсутствует необходимость в наличии большой электрической мощности;
• нет потребности в значительном ходе головки станка с установленным в нём сверлом;
• станок должен иметь небольшие размеры, позволяющие его использовать на рабочем столе радиолюбителя или человека, занимающегося изготовлением электронных систем;
• отсутствие необходимости в значительной мощности позволяет выполнить подобную установку на более низком классе напряжения и без использования громоздких патронов, предназначенных для установки свёрл большого диаметра;

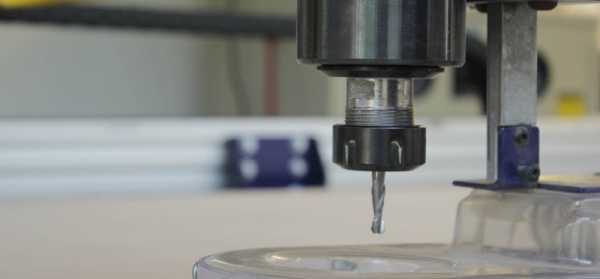

• на станках данного назначения для установки свёрл используются специальные переходники и цанги, что обусловлено их малыми диаметрами.

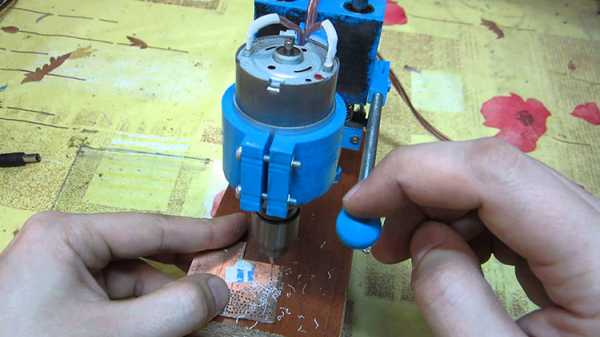

Работа с печатными платами − это «тонкое» и скрупулёзное занятие, требующее тщательности выполнения работ и точности изготавливаемых отверстий

Изготовить самодельный сверлильный станок для печатных плат можно по технологии, рассмотренной в случае использования электродрели или шуруповёрта, с той лишь разницей, что в качестве привода можно использовать электрические двигатели меньшего напряжения и размеров.

По какой цене можно купить сверлильный станок – обзор актуальных предложений

Сверлильные станки продаются в магазинах электрического инструмента и различного оборудования, торговых организациях, занимающихся строительными и товарами для авто ремонта, поэтому при необходимости купить сверлильный станок не составит труда любому заинтересованному потребителю.

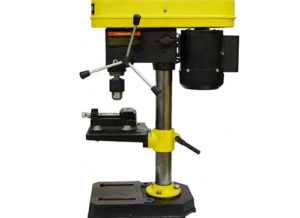

Вертикально-сверлильный станок настольного исполнения

Производители предлагают к реализации различные виды сверлильных станков:

• радиально-сверлильные – работа осуществляется путём перемещения шпинделя с установленным в нём сверлом;
• вертикально-сверлильные – сверло закреплено жёстко, а перемещается обрабатываемая заготовка;
• горизонтально-сверлильные – используются при обработке длинномерных изделий;
• многошпиндельные – оснащённые несколькими шпинделями.

По способу установки подобное оборудование бывает напольного и настольного исполнения, а по степени автоматизации – ручного, полуавтоматического и автоматического действия. В связи с тем, что при самостоятельном изготовлении, как правило, конструируются вертикально-сверлильные станки настольного типа, то для сравнения в следующей таблице средняя стоимость подобного оборудования заводского производства.

Модель	Основные характеристики	Стоимость (по состоянию на май 2018 г.), в рублях

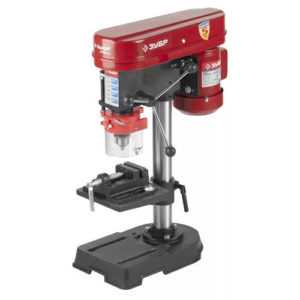

«ЭНКОР Корвет-45»	Max диаметр сверла, мм: 13. Мощность, Вт: 350. Частота вращения шпинделя, об/мин: 580−2650. Число скоростей: 5. Тип патрона: ключевой. Размер рабочего стола, мм: 160×160. Ход шпинделя, мм: 50. Конус шпинделя, B: 16. Тип электродвигателя: асинхронный. Передача: ременная.	6 500
«ЗУБР ЗСС-350»	Напряжение питания, В: 230. Потребляемая мощность, кВт: 0,35. Шпиндель: МТ2. Диаметр сверления, мм: до 13. Частота вращения шпинделя, об/мин: от 580 до 2650. Размер стола, мм: 160×160. Расстояние от шпинделя до стола, мм: до 200. Диаметр стойки, мм: 46.	6 600
«JET JDP-8L»	Напряжение питания, В: 230. Потребляемая мощность, кВт: 0,35. Минимальный диаметр сверления, мм: 1. Максимальный диаметр сверления, мм: 13. Частота вращения шпинделя, об/мин: от 580 до 2650. Шпиндель: МК-2.	8 200
«EINHELL BT-BD 501»	Max диаметр сверла, мм: 16. Мощность, Вт: 500. Напряжение, В: 220. Частота вращения шпинделя, об/мин: 280−3650. Число скоростей: 9. Ход шпинделя, мм: 50. Передача: ременная.	8 900

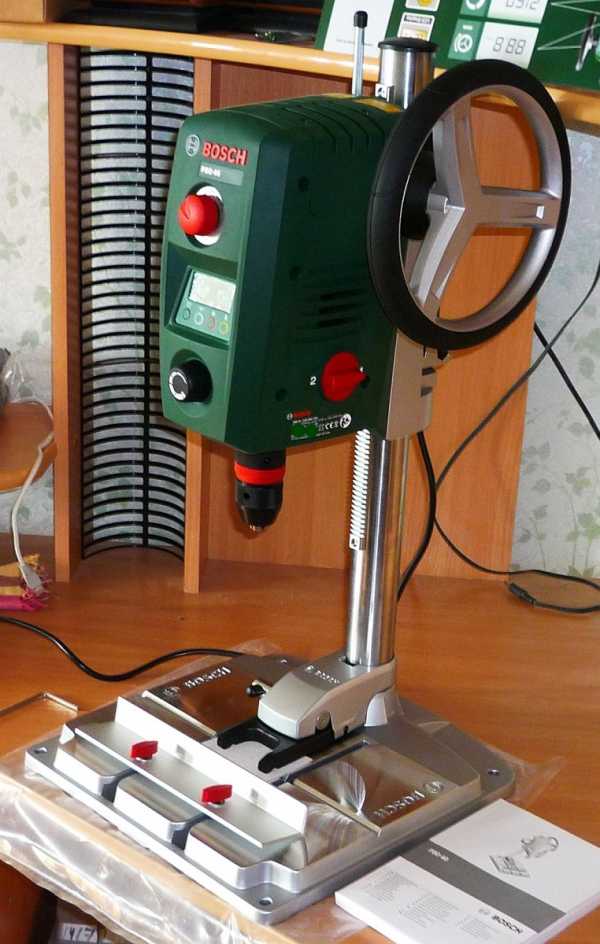

«BOSCH PBD 40»	Тип патрона: быстрозажимной. Max диаметр сверла, мм: 13. Min частота вращения, об/мин: 200. Материал обработки: металл. Мощность, Вт: 710. Напряжение, В: 220. Частота вращения шпинделя, об/мин: 200−2500. Число скоростей: 2. Размер рабочего стола, мм: 330×350.	23 000

Стоимость оборудования зависит от технических характеристик и бренда производителя, что позволяет выбрать нужную модель в заданном ценовом диапазоне. В таблице приведена цена по состоянию на II квартал 2018 года.

Видео: Как сделать сверлильный станок своими руками с использованием деревянных заготовок

Если у вас есть вопросы к автору статьи, или вы хотите поделиться собственным опытом работы с оборудованием такого типа, сообщайте полезную информацию для других читателей нашего портала Tehno.guru ниже в комментариях.

tehno.guru

Как выбрать долбёжный станок по дереву и обзор популярных моделей

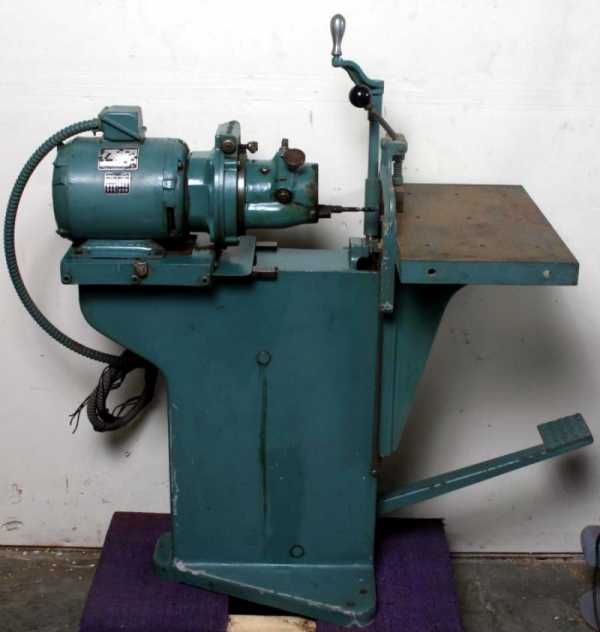

Основная задача долбёжного станка по дереву — создание гнёзд, пазов, отверстий. А они нужны, чтобы служить узлом для штифтов, гребней, шипов. Точный подбор элементов и использование хорошего клея, гарантируют надёжное крепление всей конструкции (оконных рам, дверных полотен, фрагментов мебели).

Долбёжный станок по дереву, выполняет функции сверлильного из-за схожести конструкций. Основное отличие — передвижная каретка, с помощь которой создаются длинные и ровные пазы. Для этого используют специальный инструмент — долота и спиральные сверла, квадратного сечения.

Устройство долбёжного станка по дереву

В долбёжном станке главный рабочий инструмент — полое долото, в котором вращается сверло. В корпусе детали есть специальная прорезь, для вывода стружки наружу во время работы. Долбёжные станки различаются размером пазов, который зависит от установленного инструмента. При покупке оборудования нужно обратить внимание на следующие моменты:

• Размер паза.
• Максимальный и минимальный углы наклона.
• Размер рабочей поверхности.
• Мощность двигателя.

Долбёжный станок Корвет 91 Pro

Предназначен для сверления в древесине пазов, гнёзд, отверстий и шипов, в форме прямоугольника. Работа осуществляется пазовой насадкой, которая состоит из квадратного долота и спирального сверла.

Особенности:

• • Оснащается асинхронным двигателем.
  • Магнитный пуск защищает оборудование от самопроизвольного пуска, после внезапного отключения электропитания.
  • В стандартную комплектацию входят 5 пазовальных насадок.
  • Рабочий стол может перемещаться по салазкам (ласточкин хвост), с возможностью настройки плавности хода, для избежания вибрации.
  • Оснащается механизмом перемещения бабки, с регулировкой скорости хода.
  • Вес бабки компенсируется пневматическим амортизатором.
  • Заготовка фиксируется струбциной.
  • Глубина выборки задаётся ограничителем.

Характеристики:

• Напряжение — 220В.
• Ход резца — 105 мм.
• Диаметр стола — 200х120 мм.
• Масса — 41 кг.
• Размеры — 670х470х350 мм.

Долбёжный станок Корвет 92 Master

Используется для создания отверстий, пазов, гнезд в древесине.

Особенности:

• Асинхронный двигатель.
• Магнитный пуск, предотвращает самостоятельный запуск станка, после незапланированного отключения электропитания.
• Пазовые насадки на 5 размеров, входят в базовую комплектацию.
• Салазки «ласточкин хвост», осуществляют свободное перемещение по рабочей поверхности, с возможностью настрой плавности хода.
• Скорость перемещения бабки регулируется, что даёт возможность устранить люфт.
• Пневматический амортизатор компенсирует влияние веса бабки.
• Струбцина фиксирует заготовку в вертикальной и горизонтальной плоскости.
• Контроль глубины паза и расстояние до отверстий, осуществляется линейкой.
• Глубина выборки контролируется ограничителем.

Характеристики:

• Напряжение — 220В.
• Ход резца — 210 мм.
• Диаметр стола — 400х150 мм.
• Масса — 108 кг.
• Размеры — 500х400х630 мм.

Долбёжный станок Jet 720HD

Рабочий стол изготовлен из чугуна с возможностью горизонтального поворота в 45°, что удобно для изготовления угловых пазов. А поворот на 90° влево, позволяет работать с дверным полотном (нижняя сторона заготовки фиксируется на упоре). Если деталь слишком габаритная и рабочая поверхность мешает нормальному размещению, она легко снимается.

Крестообразные направляющие находятся в основании колонны, подача осуществляется рычагами. Для работы с серийными заготовками используются ограничители хода и торцевые упоры.

Особенности:

• Механизм подачи заготовки — реечный с упором.
• Настраиваемая глубина долбления.
• Продольный упор материала.
• Заготовка фиксируется винтовым пережимом.
• Резец перемещается по трём осям.
• Движение по вертикальной и горизонтальной осям регулируется.
• Рабочую поверхность можно наклонять.
• Основание рабочего стола выполнено из чугуна с деревянной накладкой.
• Рабочая поверхность легко снимается и хранится на специальном кронштейне.
• Настраиваемый нижний упор облегчает работы с высокими заготовками.

Комплектация:

• Сверлильный патрон с ключом.
• Втулки для резцов 3/4, 5/8, 13/16.
• Торцевой упор.
• Накладка для рабочего стола.
• Винтовой прижим.
• Подставка с отсеком для инструментов.

Характеристики:

• Напряжение — 380В.
• Ход резца — 155 мм.
• Диаметр стола — 370 мм.
• Масса — 220 кг.
• Размеры — 650х550х2030 мм.

Долбёжный станок Jet 719A

Оборудование подойдёт для нанесения на заготовку из дерева канавок, пазов, любых профилей (не сквозных, с небольшим расстоянием для инструмента).

Особенности:

• Конструкция изготовлена из серого чугуна.
• По высоте, перемещении осуществляется по рейке, оснащённой амортизатором.
• Координатный стол настраивается.
• Заготовка зажимается устройством.
• Головка станка поворачивается на 180°, что пригодится при изготовлении паза в готовой двери.

Комплектация:

• Сверлильный патрон.
• Подставка с ящиком.
• Конечные упоры.
• Настраиваемый прижим.
• Втулка для резцов 3/4, 5/8, 13/16.

Характеристики:

• Напряжение — 380В.
• Ход резца — 200 мм.
• Диаметр стола — 180 мм.
• Масса — 125 кг.
• Размеры — 650х500х1760 мм.

Долбёжный станок ET JBM-5

Особенности:

• Мощный двигатель, рассчитанный на продолжительную работу.
• Высокая устойчивость обеспечивается каркасом из чугуна и стали.
• Сверлильный патрон легко обслуживается за счёт боковых окошек и длинного ключа.
• Реечная передача настраивается с помощью рычага, а вес компенсируется амортизатором.
• Настраиваемый упор глубины.

Комплектация:

• Сверлильный патрон на 10 мм.
• Фиксатор для заготовки.
• Втулка для резцов 3/4, 5/8, 13/16.

Характеристики:

• Напряжение — 380В.
• Ход резца — 120 мм.
• Диаметр стола — 180 мм.
• Масса — 20 кг.
• Размеры — 370х350х800 мм.

Долбёжный станок S315TGI

Предназначен для изготовления фасонных и плоских поверхностей из дерева, получения пазов, шпоночных канавок. Аппарат универсален, подходит для обработки крупных и тяжёлых деталей. Конструкция позволяет осуществлять долбление «в упор» с применением резца 5 мм и обработкой поверхностей под углом 45°, благодаря поворотным салазкам.

Особенности:

• Конструкция изготовлена из серого чугуна.
• Двигатель спроектирован для непрерывной работы на протяжении длительного времени.
• Оснащается ручками для настройки положения рабочего стола.
• Закрытое основание.
• Автоматическая остановка аппарата.
• Частотный модулятор регулирует скорость хода.
• На дисплее отображаются текущие настройки.

Характеристики:

• Напряжение — 380В.
• Ход резца — 315 мм.
• Диаметр стола — 215 мм.
• Масса — 1600 кг.
• Размеры — 1000х1450х2250 мм.

Долбёжный станок S200TGI

Эксплуатируется для изготовления пазов, шпоночных канавок на деталях из дерева.

Особенности долбёжного станка S200TGI:

• Конструкция позволяет делать долбление на малом расстоянии, с использованием 5 мм резца.
• Работа с тяжёлыми деталями обеспечивается лёгкостью переналадки.
• Основание изготовлено из серого чугуна.
• Мощный двигатель, рассчитанный на долгую работу.
• Автоматическая остановка после завершения работы.
• Настраиваемая скорость хода.
• Дисплей с отображением настроек.

Характеристики:

• Напряжение — 380В.
• Ход резца — 200 мм.
• Диаметр стола — 215 мм.
• Масса — 1000 кг.
• Размеры — 840х1450х1850 мм.

Долбёжный станок ГД320

Рабочий стол имеет три настрой перемещения: круговое, поперечное и продольное. Разделить заготовку на заданное число частей, поможет поворотный механизм стола. Специальный режим, автоматически прекращает работу при достижении конца заготовки. Конструкция позволяет осуществлять долбление «в упор», при перегибе резца на 5 мм.

Характеристики:

• Напряжение — 380В.
• Ход резца — 320 мм.
• Диаметр стола — 770 мм.
• Масса — 5660 кг.
• Размеры — 2850х2160х3010 мм.

Долбёжный станок LTT MS3016

Используется для долбления пазов и сверления отверстий в заготовках из древесины при мелкосерийном производстве. Основание сварное, коробчатой формы, на котором монтируется рабочий стол и сверлильное устройство. Пазовый механизм включает шпиндель и устройство перемещения. Подъем и опускание обеспечивается маховиком.

Особенности:

• Зона резки расположена в безопасном месте с максимальным обзором.
• Подачу инструмента можно осуществить одной рукой, что значительно облегчает работу.
• Штанговые упоры настраивают размеры обработки.
• Шпиндель установлен раздельно с электродвигателем, что увеличило точность работы.
• Работает от сети 230В, возможна установка в любом цеху.
• Включение и выключение станка осуществляется двумя кнопками.
• Парные направляющие обеспечивают плавный ход и точность работы.
• Широкий ход рабочего стола (до 140 мм), позволяют применять оборудование практически для любых работ по дереву.

stanok.guru
