Грибки для крепления утеплителя, виды и обзор, дюбели для утеплителя

Крепление элементов строительных конструкций осуществляется с помощью различных изделий – гвоздей, саморезов, металлических скоб и прочего. Но особым вниманием пользуется специальный крепеж – грибки для крепления утеплителя. Ниже мы рассмотрим все виды подобных изделий, методы их монтажа на различные типы утеплителя и многое другое, что имеет отношение к этому виду крепежных изделий.

Что представляет собой крепежный грибок

Изделие состоит из двухэлементной пустотелой ножки (гильзы) и широкой плоской шляпки, и по своему внешнему виду напоминает гриб, отсюда и название этого крепежа – грибок, зонтик. Благодаря широкому зонтику теплоизоляционный материал надежно закрепляется на вертикальной или горизонтальной плоскости строительной конструкции.

Крепежный грибок состоит из шляпки, ножки и сердечника

Ножка имеет полую сердцевину, куда вставляется специальный дюбель. Низ ножки оснащен распорными выступами по типу «ерша», которые располагаются по бокам разрезанной по вертикали ножки. Благодаря такой конструктивной особенности изделия, оно может расширяться в теле конструкции, надежно зацепляясь заостренными выступами за структурные волокна базового материала. Дюбель вставляется в ножку через отверстие в шляпке и вкручивается в несущую конструкцию. Функции зонтика-шляпки не дать крепежному элементу пройти через рыхлый материал утеплителя, одновременно распределяя нагрузку по его плоскости.

Конструкций этого крепежного элемента существует несколько, но все они призваны выполнять одну единственную функцию – удерживать рыхлый материал утеплителя в заданном положении. Как правило, шляпка изготавливается из полипропилена, сердечник из оцинкованной стали. Встречается крепёж для супермягкого утеплителя, где зонтики изготавливаются из нейлона, которые называются рондолями.

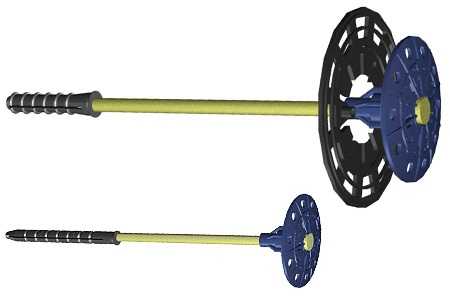

Есть еще расширительные шайбы, которые увеличивают контактную площадь изделия и теплоизоляционного материала, тем самым сохраняя его структуру в неизменном виде.

Расширительные шайбы увеличивают площадь контакта грибка с утеплителем

Изделия, имеющие шляпку из пластика в форме зонтика, идеально подходят для крепления пенопласта, различных видов минеральной ваты, фольгированного пенополистирола, пеноплекса, стекло- и шлаковаты.

Изготовленный по современным технологиям, такой крепеж обладает достаточно высокими техническими показателями.

Функциональность крепежных элементов

Грибок для крепления утеплителя часто используется в неблагоприятных условиях окружающей среды. Поэтому и пластиковые элементы, и металлический сердечник должны обладать особыми техническими свойствами:

механической прочностью;
устойчивостью к ультрафиолетовому излучению и агрессивной среде;
выдерживать нагрузки от массы утеплителя в зависимости от его типа и вида финишной отделки;
низкой степенью теплопроводности;
переносить резкие смены температурного режима;
иметь высокую сцепляемость с материалом базовой поверхности.

Прочность дюбеля и самого грибка должна быть такой, чтобы при вкручивании или забивании в отверстие стены, потолка, кровли при их утеплении, эти элементы не разрушались.

Устойчивость к ультрафиолету необходима, когда стены обложенные утеплителем, закрепленным дюбелями-зонтиками, длительное время остаются под лучами солнца. Изделия также должно хорошо сохраняться в слое штукатурки, когда проводится утепление фасадов мокрым способом, то есть, выдерживать щелочную среду и при этом не ржаветь. Поэтому сердечник и выполняется из оцинкованной стали.

Нагрузки от веса утеплителя хоть и не такие большие, как от других видов строительных материалов, но все же достаточные, если например, учитывать площадь утепляемого фасада с последующим оштукатуриванием. Если производится крепление грибками, последние должны выдерживать не только вес утеплителя, но и цементного раствора.

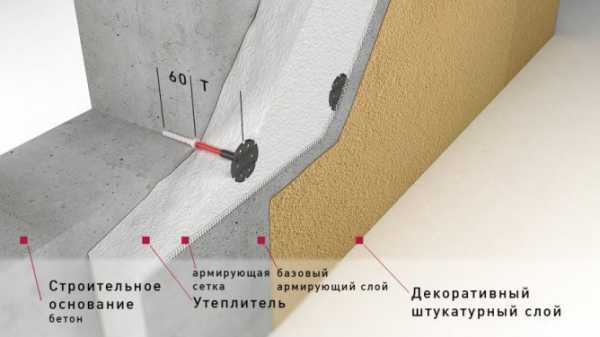

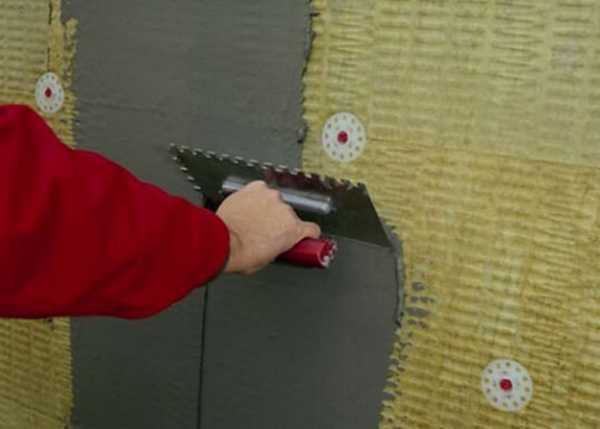

Утепление стены с последующим оштукатуриванием

Низкая теплопроводность материала, из которого изготавливается дюбель-грибок, исключает образование в месте его прохода через слой теплоизоляции мостика холода. Изделие не должно разрушаться под воздействием положительных и отрицательных температур, что иногда случается с некачественными пластиками, которые могут использоваться для изготовления шляпки крепежа. Грибки должны обладать хорошей адгезией с материалом стен, потолков, самого утеплителя. Ведь часть сердечника должна находиться в теле базовой конструкции, удерживая на весу теплоизоляцию, а шляпка гриба при поклейке арматурной сетки по утеплителю соединяется с ней в единое целое.

Виды крепежа для теплоизоляции

Дюбеля, используемые для крепления различных типов утеплителя, подразделяются по материалу изготовления и своей конструкции. Дюбель для утеплителя может быть как пластиковым, так и стальным, а также оснащенным термоголовкой. Пластиковые зонтики кроме этого подразделяются на:

полипропиленовые;
нейлоновые.

Есть у этих изделий различия и по методу крепления, когда сердечник вкручивается в утепляемую поверхность, и когда просто забивается молотком.

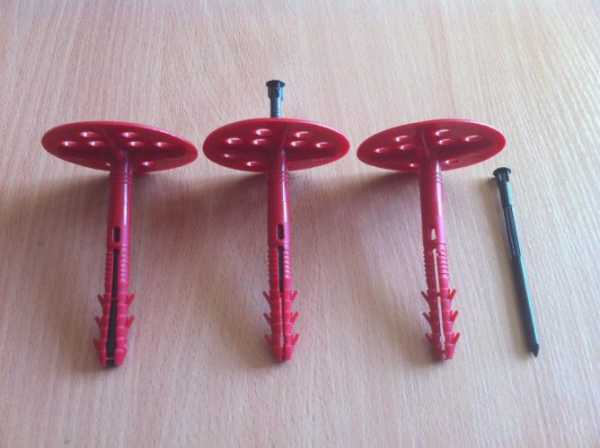

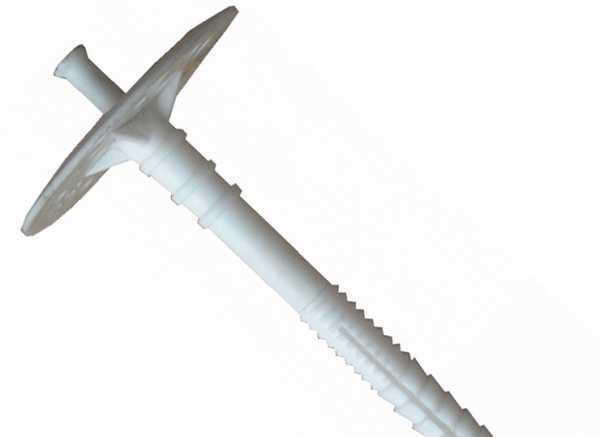

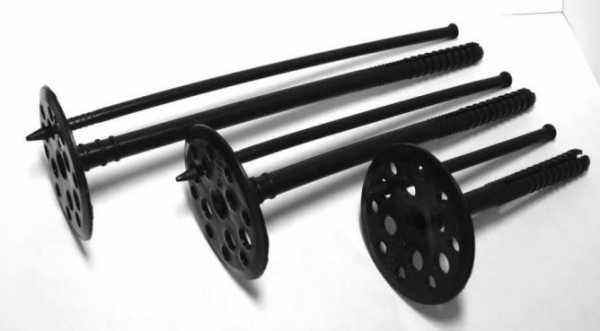

Особенности пластикового крепежа

Все элементы крепежа производятся из полипропилена высокой ударной прочности

Изделия из пропилена отличаются от всех прочих тем, что имеют в зонтике конусовидные дырки, способствующие лучшей адгезии изделия с утеплителем. Нейлоновые крепежные элементы называемые – рондоли, применяются при креплении легких и мягких материалов.

Производятся подобные изделия из полипропилена высокой прочности, полиамида либо нейлона. Основным преимуществом таких грибков является:

хорошая устойчивость к агрессивным средам;
небольшая стоимость;
сниженная теплопроводность, в результате чего не создаются мостики холода;
способность выдерживать значительные температурные перепады;
длительность эксплуатации – они не ржавеют и не гниют;
могут выдерживать нагрузку, равную почти 400 кг/м2.

Пластиковые грибки могут применяться при креплении теплоизоляции на бетонных и кирпичных стенах. Из недостатков отмечается невозможность после утепления производить финишную отделку поверхностей материалом с большим удельным весом.

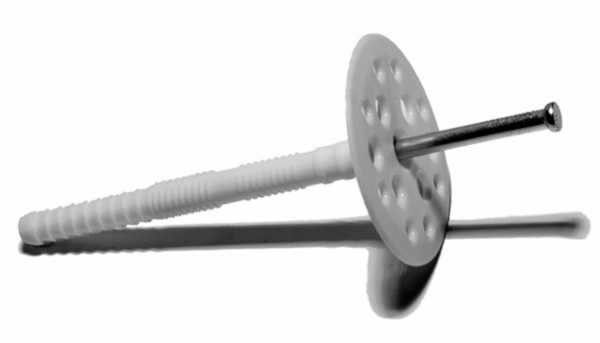

Крепеж из металла – преимущества и недостатки

Грибок для крепления утеплителя состоит из пластиковой гильзы и металлического сердечника

Сердечник такого изделия, выполненный из оцинкованной стали или в редких случаях из полиамида, вставляется в полипропиленовую гильзу, имеющую в нижней части распорки. Его размеры превосходят остальные модели грибков. Но способность выдерживать нагрузки также высокая – до 750/м 2, что позволяет производить финишную отделку любыми материалами, как легкими, так и тяжелыми. Из недостатков отмечается следующее:

высокая стоимость;
образование в местах входа металлического стержня в базовую поверхность мостиков холода, конденсата;
слабая устойчивость к воздействию влаги, вследствие чего могут проявляться ржавые пятна на поверхности штукатурки.

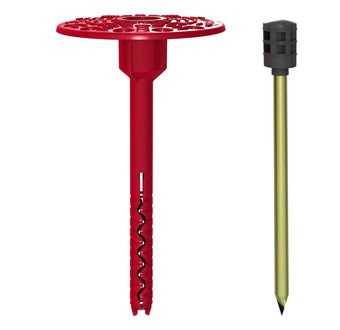

Крепежные изделии с термоголовкой

Термоголовка, которой оснащен металлический сердечник, позволяет избежать образования мостиков холода.

Грибки с термоголовкой представляют собой металлический сердечник, который покрыт прочным полиамидом. Верхняя часть металлического гвоздя оснащена пластиковой деталью, которая исключает образование мостиков холода в точках прохождения крепежа. Подобные изделия чаще всего используются при проведении утепления деревянных конструкций. Все достоинства, присущие металлическим и пластиковым грибкам, распространяются и на крепеж с термоголовкой, за исключением цены, которая значительно превышает стоимость всего остального крепежа подобного вида.

Как производится монтаж теплоизоляции дюбелями-грибками

Перед тем, как начать укладывать утеплитель, необходимо рассчитать нужное количество крепежных элементов и их длину, исходя из толщины теплоизолятора и вхождения сердечника на 5 см в материал утепляемой конструкции.

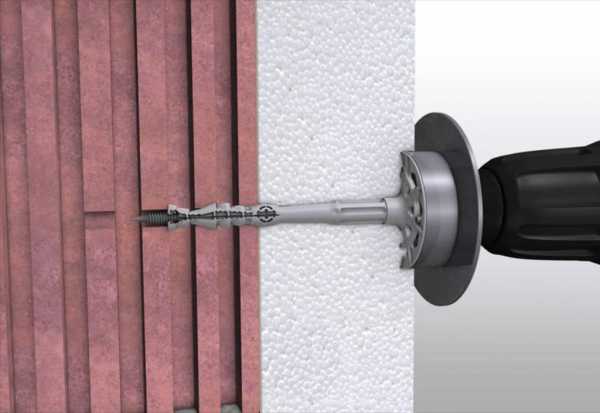

Расчет длины дюбелей при креплении утеплителя на кирпичную стену

Расчет количества и длины дюбелей

Количество крепежных изделий определяется в зависимости от выбранной схемы расположения дюбелей.

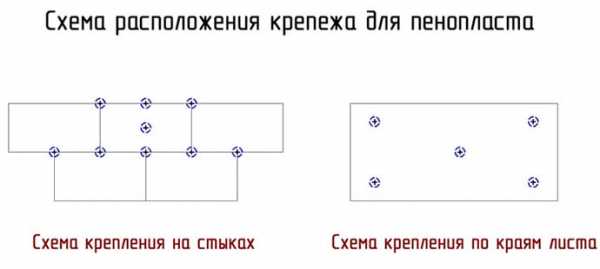

Установка грибков на стыках позволяет уменьшить количество отверстий в утеплителе

В первом варианте предполагается расходовать до 6 изделий на один квадратный метр утеплителя. При этом 4 штуки гвоздя крепят по углам листа либо мата, отступая от края на 5-7 см, остальные располагают равномерно по центру.

По второму варианту установка дюбелей производится в месте схождения нескольких плит теплоизоляции. При этом один зонтик удерживает сразу края четырех матов минваты или листов пенопласта. Один крепежный элемент монтируется по центру утеплителя. Такой вариант будет самым экономичным, если позволяют размеры зонтика.

Больше крепежа придется устанавливать на углах зданий, если утепляется фасад, и на высоте, поскольку там большая ветровая нагрузка.

Рекомендуется использовать по 7 дюбелей на 1м2 утепляемой площади, если высота здания превышает 8 метров, и по 9, если сооружение имеет высоту 20 метров и более. При этом нужно увеличивать количество грибков на угловых участках фасада.

Поэтапная технология утепления с использованием крепежа в виде грибков

Перед тем как начать крепить теплоизоляцию грибками, необходимо проложить пароизоляционный материал, который кроме своей прямой функции может выступать, как дополнительное крепление минераловатных изделий или плит пенопласта.

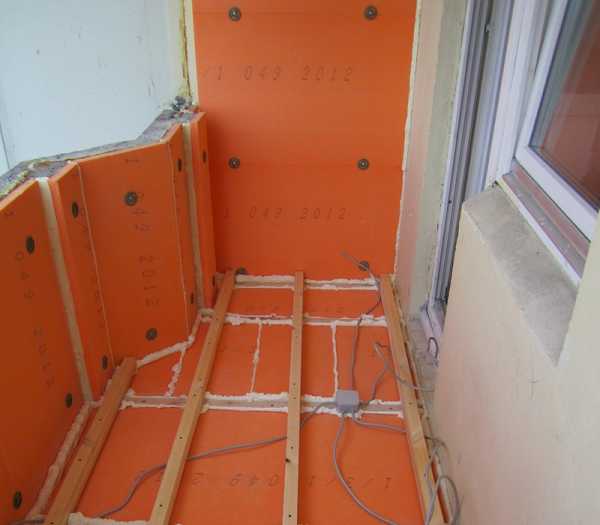

Монтаж фольгированной пароизоляции с помощью грибков

Весь процесс монтажа состоит из нескольких несложных операций:

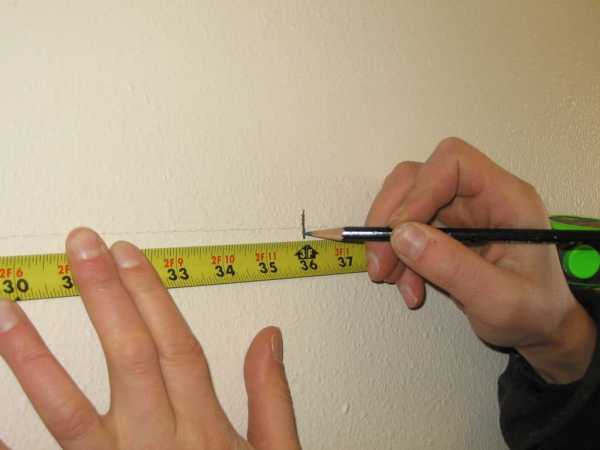

Поверхность размечается для просверливания отверстий под сердечники из расчета шагового расстояния 0,8 м по горизонтали и 0, 3 м по вертикали.
После этого в стене и утеплителе делаются отверстия Ø 1см, глубина которых превышает длину ножки на 0,5 – 1 см. Диаметр сверла должен соответствовать толщине ножки.
Пластиковая гильза вручную, без использования молотка, вставляется в проделанное отверстие. Далее сердечник уже вставляется в гильзу и забивается в базовую поверхность до упора. Центральная часть зонтика закрывается специальной защитной крышкой.

При использовании расширительных шайб, последние устанавливаются на пластиковую гильзу перед монтажом сердечника.

Установка стартовой планки

Перед началом укладки утеплителя монтируется стартовая планка внизу стены, которая будет поддерживать теплоизоляцию, чтобы под собственным весом она не сползала вниз.

В случае монтажа утеплителя на клей, установку грибков производят после полного высыхания клеевого раствора. Стыки между отдельными элементами утеплителя заделываются монтажной пеной либо фольгированным скотчем, если производится монтаж пеноплекса, пенопласта и прочих аналогичных материалов.

Основная суть статьи

Утепление строительных конструкций, фасадов зданий будет эффективным и долговечным, если принято решение использовать крепеж для теплоизоляции в виде дюбелей-грибков. Для этого необходимо знать технологию их установки, уметь рассчитать длину изделий, и количество крепежных элементов.

znatoktepla.ru

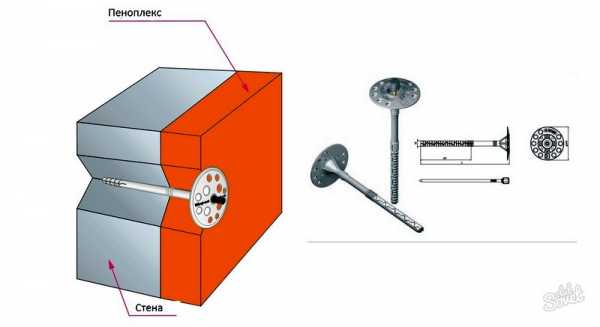

Грибки для крепления пеноплекса 50 мм и 30 мм

Грибки для крепления пеноплекса используются при теплоизоляции фасада и цоколя здания. Сам по себе пенопласт очень легкий и может показаться, что он не оказывает нагрузку на стену. Основываясь на этом, некоторые обыватели не соблюдают полностью технологические требования теплоизоляционных работ. Однако все материалы, которые используются при утеплении стен, имеют большой вес и оказывают нагрузку на пенопласт. Если утеплитель не закреплен должным образом, он может отойти от стены.

Преимущества грибковых фиксаторов

Фиксаторы грибковые

При монтаже теплоизоляции используют специальные крепежи с широкими шляпками. Из-за этого их называют грибками или зонтиками. Они хорошо фиксируют хрупкий материал, такой как пенопласт, пенополистирол, минеральную вату и др. С их помощью можно прикрепить всю теплоизоляционную конструкцию к бетону, кирпичу, шлакоблоку и прочим материалам.

Сам дюбель изготавливают из полиэтилена невысокого давления, а клин может быть выполнен из полиамида или металла.

Грибковый крепеж обладает рядом преимуществ:

Широкая шляпка надежно фиксирует любой утеплитель. С внутренней стороны она шероховата, что создает дополнительную фиксацию. При необходимости можно использовать расширительную шайбу, которая увеличивает диаметр прижатия с 60 до 100 мм.
Длинная ножка позволяет выдержать большие несущие нагрузки. Крепление усиливается зоной распорки, которая состоит из трех секций.
Пластиковые дюбеля являются заменой устаревших деревянных пробок. Первые не поддаются гниению и образованию плесени, пластмасс не деформируется под воздействием температур, искусственный материал дешевле дерева.
Надежное крепление обеспечивает клин, который распирает анкер одновременно во всех направлениях. Это обеспечивает большее сцепление с рабочей поверхностью.

Разновидности дюбелей

Существует 3 вида крепежей:

с полимерным гвоздем;
металлическим гвоздем;
металлическим гвоздем с термоголовкой.

Пластиковые дюбеля изготавливаются из нейлона, полиамида или полипропилена. Они имеют низкую прочность и цену. Используют их для крепления к бетону, кирпичу или другим твердым поверхностям. Для фиксации на полых стенах или вспененном бетоне пластиковые дюбеля не подходят. Теплопроводность этого вида крепежа составляет 0,004 Ватт/К, что позволяет использовать его при температурах -40°…+80°С. Длина зонтика определяется суммой толщины утеплителя и высоты распорки. Пластиковый дюбель способен выдержать нагрузку 20-320 кг, что позволяет качественно закрепить минеральную вату или пенопласт. Однако такой грибок не способен выдержать вес тяжелого облицовочного материала.

Крепеж с металлическим стержнем прочнее пластикового, но обладает высокой теплопроводностью. При его использовании образуются мостики холода, которые снижают эффективность теплоизоляции. Также металлические гвозди подвергаются коррозии, оставляя на штукатурке желтые пятна. Чтобы этого избежать, следует выбирать оцинкованные стержни, покрытые специальным антикоррозийным слоем. Это увеличит срок эксплуатации всего теплоизоляционного слоя. Диаметр распорного элемента составляет 4-8 мм, а дюбель выдерживает температуры в диапазоне -55°…+60°С. Максимальная несущая нагрузка составляет 750 кг.

Стандартные размеры такого крепежа составляют 200х10 мм. Обычно их используют при теплоизоляции потолков и фасадных стен, потому что они способны выдержать тяжелый облицовочный слой. К недостаткам можно отнести только появление щелей, через которые будет проходить холод.

Грибки для утепления с термоголовками являются альтернативой металлическим гвоздям. Они состоят из стального стержня, шапка которого покрыта металлом с низкой теплопроводностью. Обычно для этого применяют ударопрочный полиамид. Гвоздь полностью покрыт полимерным составом, который защищает его от влаги. Теплопроводность полиамида составляет 0,027 Вт/мк, что сопоставимо с минеральной ватой и пенопластом. Это обуславливает отсутствие мостиков холода при монтаже утеплителя. Единственным недостатком можно считать высокую цену изделия.

Дюбель может быть разной длины. На рынке представлено 3 размера:

Крепеж длиной 120 мм, который используется в твердых монолитных основаниях. Он хорошо держит утеплитель на стене из бетона или полнотелого кирпича.
Дюбель длиной 140 мм подходит для монтажа в рыхлый материал. Это могут быть стены из газобетона, полого кирпича, шлакоблока и др.
Крепление длиной 160 мм используют для пустотелых материалов. Такой дюбель обеспечивает сцепление с внутренними частями стены, избегая пустоты.

Также существуют анкера с нарезанной резьбой, которые следует вбивать в стену. Они изготавливаются из таких материалов:

пластмасс;
металл.

Металлические дюбеля используют при монтаже утеплителя, если планируется тяжелый облицовочный слой. Пластмассовые крепежи делятся на:

полипропиленовые;
нейлоновые.

Кровельные грибки используют при монтаже мягкой черепицы, рубероида, акустических плит, теплоизоляции к бетону и пр. Они состоят из:

шапочки диаметром 50 мм;
стеклопластикового стержня;
анкера.

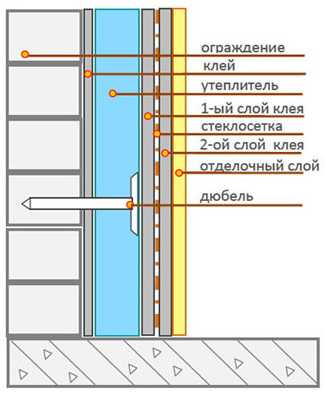

Расчет длины дюбеля и схемы фиксации

Фиксация дюбеля

Чтобы надежно закрепить утеплитель к стене, необходимо правильно рассчитать длину дюбеля. Для этого существует формула L=H+I+K+W, где:

L – конечный результат расчетов;
H – толщина утеплителя;
K – толщина штукатурки или клея, на который крепится теплоизоляция;
I – углубление анкера в зависимости от материала, из которого сделана стена, но не менее 50 мм;
W – запас с расчетом на кривизну стены.

Чтобы понять, какой длины брать крепеж, необходимо рассмотреть пример. Если используется пенопласт толщиной 30-50 мм, слой клея 5-10 мм, стена достаточно ровная, тогда достаточно дюбеля длиной 100-110 мм. Если перекос поверхности достигает 5 см, то его необходимо учесть при выборе длины крепежа. Если выбирается утеплитель толщиной до 10 см, то нужно брать дюбель 210 мм.

Когда стена сделана из полых материалов, грибковый крепеж должен входить в нее на 8-10 см. Не во всех случаях длиннее означает надежнее. Следует учитывать и толщину стен. Например, в квартирах она не слишком большая, поэтому неправильно выбранный дюбель может выпирать с обратной стороны.

Существует несколько способов закрепить утеплитель. Самым надежным способом фиксации считается крепление на 5-6 грибков. 4 забиваются по углам, отступая 5-10 см от края, а 1-2 – в центре. Иногда применяют вариант, где дюбель загоняют на стыке двух плит. Так шляпка одного зонтика держит одновременно 3 плиты. Дополнительно забивают 1 крепеж в центре каждой плиты.

Порой для экономии плиту утеплителя фиксируют лишь на 1 дюбель. Этот вариант возможен только для пенопласта при условии отсутствия облицовки. Для минеральной ваты такой способ не подходит, поскольку она склонна набирать влагу и, соответственно, увеличивать свой вес. Также стоит учитывать высоту крепления изоляции. Если пенопласт находится на высоте более 8 м, нужно на 1 м² фиксировать на 7 дюбелей. Когда высота превышает 20 м, для пеноплекса используют 9 крепежей. Такое количество обусловлено повышенной ветровой нагрузкой на здание и давлением верхних рядов теплоизоляции на нижние.

Обычно для фиксации утеплителя, который укладывают на глухой стене, на 1 м² приходится 5-6 дюбелей с шагом 50 см. По периметру проемов у деформационных швов, у парапета, в углах здания устанавливают дополнительные крепежи. Шаг в этом случае составляет 300 мм.

Подготовка

Прежде всего необходимо выполнять подготовительные работы. Из стены не должно ничего выпирать, все острые выступы нужно зашлифовать или срезать болгаркой, трещины и повреждения заделать цементным раствором, все неровности устранить. Это необходимо для того, чтобы обеспечить целостность теплоизоляционного материала, тогда он ровно ляжет на поверхность. Если какой-то выступ не удается устранить, нужно вырезать часть утеплителя, чтобы компенсировать неровность.

Затем на поверхность пенопласта или минеральной ваты наносят клей и прикладывают к стене. Клеем может выступать монтажная пена. Чтобы первый ряд не опускался под тяжестью последующих, в нижней части крепится так называемая стартовая планка, куда листы и будут опираться. Такую планку можно изготовить из металлопрофиля. Применение клея создаст дополнительные замкнутые воздушные пространства.

Используют 2 варианта крепления плит пенопласта к стенам:

по рядам;
пирамидально.

Первый способ предусматривает последовательную фиксацию теплоизоляционного материала ряд за рядом. Второй вариант сложнее, но позволяет реже передвигать строительные леса или лестницу. Сначала закрепляют первый ряд, а затем фиксируют утеплитель по углам здания в форме пирамиды. Ее вершина должна располагаться в самом верху.

Листы пенопласта обязательно кладут в шахматном порядке. Это позволяет избежать мостиков холода и создать более ровную лицевую поверхность. Чтобы исключить зазоры, листы плотно прижимают друг к другу.

Все стыки нужно заполнить герметиком или пеной. Иногда из-за перекоса стен листы теплоизоляции ложатся не вровень. В этом случае следует с помощью специальной терки выровнять поверхность. Если в каких-то местах выступает пена, ее срезают.

Как установить дюбеля?

Разметка стены

После этого приступают к установке дюбелей. Сначала производят разметку. С помощью перфоратора сверлят отверстия в стене через утеплитель, в которые будут вставляться крепежи. Выбирают сверло диаметром 10 мм и делают отверстие нужной глубины. Она должна быть на 10-15 мм больше длины гильзы соответствующей марки дюбеля.

Важно контролировать горизонтальное положение инструмента, чтобы не оказалось, что дюбель становится наискось и одна сторона торчит над поверхностью. Чтобы все они были одинакового заглубления, на сверле делают маркер с помощью изоляционной ленты. Диаметр отверстия должен быть такой, чтобы анкер без усилий проходил в него. В противном случае он может погнуться и сломаться. Полученные отверстия прочищают сжатым воздухом.

Следующим этапом проводят непосредственное крепление пенопласта к стене дюбелями. В отверстия вставляются пластиковые зонтики. Шляпку следует немного утопить в теплоизоляции, чтобы она не выступала над поверхностью. Поскольку у пенопласта или минеральной ваты плотность низкая, можно это сделать нажатием руки или легким постукиванием молотка.

Затем в зонтик вставляют стержень до упора. Остальную часть забивают молотком так, чтобы шляпка была на одном уровне с пенопластом. Если используются пластиковые стержни, нельзя прилагать слишком большие усилия. Это может привести к деформации гвоздя. Если используются дюбеля из стеклопластика, то он вставляется в отверстие в собранном виде.

Последним этапом является заделка дюбелей. По окончании работ можно увидеть достаточно глубокие отверстия, в которых остаются шляпки. Чтобы при последующих облицовочных работах на их месте не возникали пустоты, отверстия нужно заделать клеевой смесью с помощью малярного шпателя. Ровность поверхности проверяют уровнем или угольником. После установки дюбелей производится оштукатуривание поверхности или установка навесного фасада.

Большинство современных крепежей изготовлены из морозостойкого и ударопрочного полипропилена, поэтому монтаж возможен при низких температурах. Они не будут трескаться или ломаться.

prostroymaterialy.com

схема, размеры, расход на м2, цены

Тарельчатые дюбеля относится к специализированной разновидности, используемой при креплении утеплителя плитного типа – пенополистирола или базальтовой ваты к бетонному, каменному, кирпичному, пористому или деревянному основанию. Отличительными особенностями является наличие удлиненной распорной части и широкой перфорированной или сплошной шляпки, такое исполнение позволяет надежно удерживать изоляционный материал и его отделку вне зависимости от наклона рабочей поверхности.

Оглавление:

Классификация грибков
Критерии выбора
Технология монтажа
Стоимость

Виды и характеристики крепежа

Данная группа разделяется на дюбеля с расширяемой гильзой и телескопические, применяемые совместно с саморезами. Первый тип является самым распространенным, удлиненная зона расклинивания и внутренний стержень в данном случае проходят насквозь плиты, штукатурку (при наличии) и углубляется в стены или потолок на 4,5 см и более. Край распорного стержня у них слегка вдавливается в широкую тарельчатую шляпку, прижимая тем самым прослойку теплоизоляции к рабочей плоскости. Яркий пример – изделия Технониколь – полимерные трубчатые стержни с фланцем с диаметром в 50 мм надежно фиксируются глубоко заходящими саморезами из прочного металла.

По материалу изготовления и конструкции гвоздя выделяют полипропиленовые грибки для крепежа, металлические и с термоголовкой. Первая группа включает в себя дюбеля с широкой перфорированной шляпкой, распираемые пластиковым стержнем, с выдерживаемой несущей нагрузкой не более 380 Н. Они используются для легких типов утеплителя, эксплуатируемого при температуре от -40 °C до +80 к вертикальным поверхностям и фасадам с прочной основой, к их главным преимуществам относят низкую теплопроводность (не более 0,004 Вт/м·°C), хорошую адгезию с бетоном, кирпичом и пеноблоками, коррозийную устойчивость и доступную стоимость. Но для высокоплотных видов или при планировании защиты прослойки изоляции тяжелыми стройматериалами они не подходят.

Грибки, распираемые ударопрочным металлическим гвоздем, при средних размерах 10×100 мм и шляпке со стандартным диаметром в 60 выдерживают нагрузку до 750 Н. Они выбираются при необходимости монтажа к потолку или отделке фасадов тяжелыми плитами каменной ваты. В целом они уступают пластиковым разновидностям в стойкости к коррозии, но при использовании вариантов с хорошим качеством покрытия металла служат достаточно долго. Но из-за отличий в коэффициенте термопроводности с самим утеплителем они образуют мостики холода, что снижает эффективность проведения наружной изоляции, при увеличении числа крепежей этот недостаток проявляется сильнее.

Оптимальные характеристики в плане устойчивости к коррозии, выдерживаемым нагрузкам и исключении теплопотерь наблюдаются у дюбелей с термоголовкой. Стальной стержень в данном случае закрывается пластиком, изделия не подвержены влиянию внешних воздействий. Область применения практически универсальна и включает монтаж любых термоизоляторов к основаниям из обычного и легкого бетона, кирпича, камня и дерева, наклон рабочей поверхности не имеет значения. Единственным недостатком является высокая цена.

Что следует учесть при выборе?

Расход элементов крепления на 1 м² зависит от типа конструкции, ее высоты и месторасположения. На обычных участках фасада достаточно 4-5 штук, на углах – 6, при утеплении второго этажа зданий – 7, домов выше 20 м – 9. Помимо высоты учитывается толщина и плотность теплоизоляции, ветровые нагрузки и вес будущей отделки. Допустимый максимум составляет 10 дюбелей на 1 м², нарушать его не рекомендуется из-за риска образования мостиков холода и экономической нецелесообразности.

При подборе варианта для пенополистирола предпочтение отдается разновидностям с шершавой изнутри шляпкой. Обращается внимание на качество антикоррозийной обработки, при риске проникновения осадков внутрь или при изоляции высотных зданий покупаются самые дорогие типы с металлическим распорным элементом и пластиковой термоголовкой. К учитываемым характеристикам помимо выдерживаемой нагрузки, веса и размеров относят температурный диапазон эксплуатации, в северных широтах не советуется использовать изделия для наружного утеплителя с гвоздем из пластика из-за риска их растрескивания. Схема расположения и общее количество продумывается заранее, после выбора термоизоляции и расчета толщины прослойки.

Нюансы монтажа теплоизоляции

Грибки для крепления плит фиксируются после подготовки основания и приклеивания к нему самого материала. Работы ведутся в следующей последовательности:

На поверхности пенопласта или минваты отмечаются точки расположения будущих крепежей с рекомендуемым интервалом не более 80 см по горизонтали, 30- по вертикали. При теплоизоляции оснований со сложной формой или использовании отдельных кусков стоит составить схему размещения дюбелей заранее.
В утеплителе и стенах подготавливается посадочное отверстие диаметром не более 10 мм.
Гриб размещается вручную вплоть до полного прижатия шляпки к изоляции.
Распорный элемент устанавливается внутрь до достижения максимального упора.
Закрытие шляпки пластиком (при разновидностях с термоголовкой).

По окончании монтажа всех дюбелей проводится заделка стыков, размещение пароизоляции, армирующей сетки и внешняя отделка. Работы выполняются после просыхания клеевого состава, на это уходит 2-3 дня. При необходимости крепления к дереву или металлу специализированные варианты используются вместе с дожимной манжетой из пластика, процесс установки в этом случае практически неотличим.

К важным нюансам технологии относят подбор правильной длины изделий и расчет их нужного расхода на 1 м². Конструкция считается надежной при заглублении распорной гильзы в основание как минимум на 4,5 см, при работе с пористыми или слабыми материалами эту норму советуют увеличить до 10 см.

Осыпающая штукатурка или аналогичные отслаиваемые виды облицовки отрицательно влияют на качество крепежа, при проведении утепления пропускать подготовку поверхностей недопустимо. Рекомендуемая величина запаса составляет 1-2 см, ошибиться лучше в большую сторону.

Расценки

Бренд	Основа	D шай-бы, мм	Р-ры крепежа, мм	Мате-риалы корпуса	Гвоздь	Цена, рубли
Бюбель-гриб для утеплителя Tech-Krep	Бетон, камень, кирпич, газосиликат	60	10×100	Полипропилен		2,5
То же, с термоголовкой			16×100	Полипро-пилен	Сталь с покрытием из белого цинка	9
С металлическим гвоздем			12×100		Сталь с покрытием из белого цинка	5,6
Koelner с металлическим гвоздем и термоголовкой			10×200		Сталь с покрытием из желтого цинка	14
Дожимная манжета Рондоль	Дерево	50	—		—	1,5
Телескопический крепеж Технониколь с саморезом	Несущее основание кровли: профлист, бетон, дерево	50	10×200	Высокоп-рочный полимер	Используется с металлическими саморезами Технониколь	8,2

Стоимость дюбелей для теплоизоляции зависит от продвинутости бренда, качества материала изготовления и размеров: длины гильзы и распорной части и диаметра шайбы. Изделия с металлическим гвоздем стоят в два раза больше полипропиленовых, крепления с термоголовками обходятся еще на порядок дороже. Экономить не рекомендуется, это сказывается на надежности фиксации, единственным способом снижения затрат является приобретение оптом.

stroitel-lab.ru

виды, характеристики и особенности монтажа своими руками

Для монтажа теплоизоляционных панелей к стенам домов применяется особый вид дюбелей — грибки для крепления утеплителя. По виду они похожи на обычные гвозди с большой шляпкой и распорной зоной. На строительном рынке можно увидеть большое количество видов этого крепежа, которые отличаются по конструкции и материалу изготовления. Крепеж-грибок для утеплителя предназначен для монтажа утеплителя на стены, изготовленные из различных материалов.

При выборе подобного дюбеля ориентируемся на материал из которого он изготовлен

Крепеж из пластика

Грибок строительный для утеплителя с полимерным гвоздем изготавливается из таких материалов, как полиамид, полипропилен, нейлон. Он применяется для закрепления изоляционных панелей на стенах из кирпича и бетона. Для крепления плотных видов изоляции к полым конструкциям из гипсокартона или к стенам из газобетона этот крепеж не подходит.

Главное достоинство грибков — низкая стоимость. Дюбель с полимерным гвоздем имеет следующие преимущества:

не поддается коррозии и воздействию влаги;
не образует в стене мостиков холода.

К недостаткам пластиковых грибков относится их малая прочность, из-за которой их нельзя применять для крепления утепляющих панелей к стенам многоэтажек. Обычно с их помощью крепят легкие плиты утеплителя к стенам домов, построенных из кирпича и бетона.

В этом видео вы знаете разницу дюбелей “Грибки”:

Дюбели с металлическим гвоздем

Крепеж-гриб для утеплителя, изготовленный из металла, гораздо крепче, чем пластиковый, но он имеет высокую теплопроводность. Его применение ухудшает утепляющие свойства изоляции.

Металлические грибки образуют мостики холода в теплоизоляции и способствуют потере тепла. К минусам дюбелей также относится их неустойчивость к коррозии, из-за которой они образуют на стенах ржавые пятна.

К положительным качествам относится прочность грибков. Дюбели можно использовать для фасадных стен любых видов: как для бетонных и кирпичных, так и для полых и газобетонных. Строители применяют грибки для крепления пеноплекса, минеральной ваты, полистирола и пенопласта. Стоимость металлических грибков выше, чем изготовленных из полимерных материалов.

Изделия с термоголовкой

Гриб для крепления утеплителя с термоголовкой не имеет недостатков обычного металлического. Он состоит из гвоздя, изготовленного из металла, который прикрыт полимерным чехлом с низкой теплопроводностью. Чехол изготавливается из ударопрочного полиамида. Теплопроводность его приблизительно такая же, как у многих теплоизоляционных видов.

Так как металлические элементы дюбеля полностью укрыты полимером, они защищены от коррозии и воздействия влаги. У изделий следующие достоинства:

прочность и надежность;
антикоррозийные качества;
отсутствие мостиков холода.

Эти анкеры универсальны. С их помощью можно крепить теплоизоляцию к стенам любого вида. Утеплительные плиты также могут иметь любую плотность. К минусам дюбелей с термоголовкой можно отнести их достаточно высокую стоимость.

Особенности монтажа

Крепление изоляционных панелей из любого материала с использованием грибков производится одинаково. Последовательность работы:

Подготовка поверхности. Со стены удаляют штукатурку, заделывают трещины, их выравнивают и обезжиривают.
Установка теплоизоляции. На тыльную сторону панелей наносят клей и распределяют по поверхности. Он не должен содержать толуола и ацетона. Панели клеят к стенам.
Чтобы панели не сдвигались вниз под собственной тяжестью, внизу в качестве опоры устанавливают профиль из металла.
Панели сохнут в течение суток, затем на них устанавливают анкеры-грибки. Для установки в панелях сверлят отверстия с помощью сверла. Их диаметр должен быть равен диаметру дюбеля. Длина отверстий должна быть на 10 мм больше размера гвоздя, чтобы забившаяся пыль не затрудняла фиксацию дюбеля.

Расчет количества

Необходимое количество дюбелей подбирают в соответствии со строительными нормами. Расчет выглядит следующим образом:

Чтобы закрепить панельный утеплитель на внутренних и наружных стенах домов, на каждый квадратный метр панели используют 5 гвоздей — 4 для крепления углов и 1 посередине.
Чтобы закрепить панель на углу здания, на квадратный метр используют 6 гвоздей, установленных на параллельных линиях.

Для крепления на фасадах зданий высотой от 8 до 20 м на каждый метр панели используют по 7 гвоздей — 3 по бокам параллельно, 1 в центре.
Для крепления на фасаде девятиэтажного здания высотой от 20 м на каждый квадратный метр теплоизоляции используется по 9 гвоздей.

Следует правильно рассчитать количество нужных дюбелей, дабы избежать не приятных ситуаций

Чтобы уменьшить количество отверстий в теплоизоляции, которые снижают ее утепляющие свойства, гвозди монтируют на стыках плит. Когда крепление завершено, для предотвращения потери тепла стыки между плитами заклеивают скотчем.

Грибок для утеплителя можно использовать для монтажа теплоизоляции на профнастил. В этом случае к нему крепят саморез, которым продавливают утеплитель до металлического основания. Затем саморез вкручивают в профнастил с помощью шуруповерта. Подготовленное отверстие для фиксации должно иметь глубину не менее 10- 15 мм.

Крепежный дюбель гриб — незаменимый элемент, который пользуется большой популярностью в строительстве. С его помощью монтируют различные виды теплоизоляции к стенам, изготовленным из кирпича, бетона, газобетона и полым конструкциям. Для защиты от влаги и уменьшения теплопроводности металлическая часть дюбелей с термоголовкой прикрывается чехлом из полиамида.

‘; blockSettingArray[0][«setting_type»] = 1; blockSettingArray[0][«element»] = «h2»; blockSettingArray[0][«elementPosition»] = 1; blockSettingArray[0][«elementPlace»] = 1; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = ‘

‘; blockSettingArray[4][«setting_type»] = 5; blockSettingArray[9] = []; blockSettingArray[9][«minSymbols»] = 0; blockSettingArray[9][«minHeaders»] = 0; blockSettingArray[9][«text»] = ‘

‘; blockSettingArray[9][«setting_type»] = 6; blockSettingArray[9][«elementPlace»] = 90; var jsInputerLaunch = 15;

kaminguru.com

Дюбель для пеноплекса, как крепится

Самым распространенным крепежным элементом для пеноплекса являются грибки. Такими элементами фиксируют утеплительный материал к стене. Перед приобретением крепежей, необходимо рассчитать их количество, и учесть характеристику каждого вида.

Какие функции выполняет дюбель?

Пеноплекс имеет небольшой вес, поэтому многие думают, что его достаточно закрепить на клей. Но в полном сборе, система теплоизоляционных материалов, вместе с клеем, и внешней отделкой, будет весить немало, поэтому стоит предусмотреть дополнительное крепление пеноплекса при помощи дюбелей.
Декоративная отделка, и клей дает большую нагрузку на сам утеплительный материал, поэтому по истечении какого-то времени, он может отслоиться от поверхности стен или полностью упасть, это происходит при отсутствии надежного крепления. Чтобы избежать таких проблем, пеноплекс закрепляют дюбелями, которые имеют распорную систему.

Крепежные элементы могут быть различных видов, от этого зависит качество работы распорной системы. Крепежные дюбеля фиксируют на различные типы поверхностей, от этого зависит их удерживающая способность. Например, пористые пустотелые материалы приводят к сложности крепления дюбеля. То есть перед приобретением, необходимо рассчитать удерживающую способность дюбеля, то есть, какое количество материала понадобиться для одного метра квадратного, этот показатель зависит от материала стеновой конструкции.

Разновидности дюбелей для пеноплекса

Для закрепления утеплителя к стене используют три вида дюбеля, они могут выпускаться с гвоздем из полимеров или металла, существует вид крепежа с термоголовкой. Для дюбелей пластикового вида используют нейлон или полипропилен, основным преимуществом материала является низкая стоимость, но его прочность немного ниже металлических элементов.

Грибки из пластика для фиксации утеплителя, устанавливаются на кирпичных или бетонных поверхностях. Такие элементы не применяют для тяжелого вида утеплителей, а также они не подходят при стенах из вспененного бетона. Материал имеет низкую доступную стоимость.
Дюбеля из металла отличаются от полимерного материала прочностью. При их использовании учитывают, значительную теплопроводность металлического материала, это влияет на качественную работу теплоизоляции. Грибки металлического вида создают мостики холода, которые образуют участки с высоким показателем теплопроводности. Дюбеля с гвоздем из металла может покрыться коррозией, при попадании на них влажности. Такие элементы дороже, чем пластиковые крепежи.
Заменой металлическим крепежам может стать дюбель с термоголовкой, стержень изготавливается из стали, а шляпку покрывают таким металлом, который имеет невысокую теплопроводность. Покрытием является полиамид ударопрочного вида, его теплопроводность почти равна этому показателю утеплительного материала. Также гвоздь из металла закрыт чехлом, поэтому дюбеля не покрываются коррозией. Но необходимо учитывать, что стоимость такого материала отличается от пластиковых, и металлических дюбелей.

Как определить длину и количество необходимого крепежного элемента

При закреплении пеноплекса к стене, вначале рассчитывают длину стержня грибка. Для расчета к толщине теплоизоляционного материала прибавляют толщину клеевого состава, который наносят для фиксации утеплителя, длину углубления дюбеля в стену, и допустимое отклонение стен от вертикального положения.
При использовании грибков для надежной фиксации утеплителя, необходимо рассчитать количество материала на один метр квадратный. Во время подсчета руководствуются строительными нормами. Для закрепления пеноплекса на поверхностях стены используют 4 грибка, которые располагают в угловой части материала. В некоторых случаях добавляют один элемент в центральной части теплоизоляционного листа. На углах помещения для закрепления утеплителя на один квадратный метр используют около 6 крепежных элементов.

Если высота фасада от 8 до 20 метров, тогда на один квадратный метр потребуется 7 штук дюбелей. При многоэтажном здании, на квадратный метр уходит 9 штук грибков.

Особенности закрепления теплоизоляции к стене при помощи дюбелей

Технология закрепления таких материалов, как пеноплекс, пенопласт, и пенополистирол, является одинаковой. Вначале подготавливают теплоизоляционный материал, затем листы закрепляются на стены при помощи клеевого состава. Когда раствор подсохнет, приступают к фиксации пеносплекса дюбелями, перед этим все швы должны быть обработаны, чтобы через них не создавались мостики холода. После этого теплоизоляционный материал отделывается финишным покрытием, это могут быть различные панели или штукатурка.

Перед тем как закреплять утеплительный материал, с поверхности стен убирают старую штукатурку, все дефекты в виде перепадов устраняют при помощи раствора. После этого поверхность обезжиривают, это поможет создать качественную адгезию клеевого состава со стеной.

Клеевая смесь для закрепления утеплительного материала не должна иметь в своем составе толуол, ацетон или другие растворители органического вида.
Чтобы листы теплоизоляции не сдвигались вниз от естественного веса, перед укладкой первого ряда, монтирую профиль из металла. После высыхания раствора, выполняют крепление при помощи грибков. Для этого сверлом, диаметр которого равен окружности стержня дюбеля, проделывают специальные отверстия. Длина углубления делается больше, чем длина самого дюбеля на один сантиметр, благодаря этому, фиксация крепежных элементов будет надежной.

Технология фиксации утеплителя при помощи дюбелей

Пеноплекс активно используют для утепления фундамента, так как этот материал не разрушается под воздействием влажности, а также не изменяется при изменении температуры. Участок фундамента, расположенный над землей, покрывают утеплителем, и фиксируют при помощи дюбелей. Чтобы обеспечить зданию качественную защиту от низкой температуры, пеноплекс можно укладывать под бетонную стяжку отмостки.

Дюбеля для фиксации листов пеноплекса должны иметь длину на 50 сантиметров больше толщины самого материала, рассчитать количество элементов можно, учитывая, что на один метр квадратный потребуется 6 штук. Лучше всего использовать дюбеля с термоголовкой, и стержнем из металла.
Для закрепления пеноплекса дюбелями, выполняют отверстия одно в центре листа, и четыре – в каждом углу. Таким образом, лист утеплителя будут удерживать сразу несколько крепежных элементов.

В отверстия помещаются дюбеля, затем в них забивают распорные элементы в виде гвоздя. Если работа выполняется с кирпичной поверхностью, то глубина погружения должна быть минимум 50 миллиметров.

Дополнительные советы

Грибки располагают на стыках листов, это поможет избежать наличия дополнительных отверстий в утеплителе. То есть, при такой работе сохраняются теплоизоляционные свойства, не образуются мостики холода.

При установке дюбеля в металлическое покрытие, к стержню грибка закрепляют саморез. При помощи саморезного элемента крепеж погружается в теплоизоляционный материал так, чтобы он достал основной поверхности. Затем шурупвертом дюбель вкручивают в металлическую поверхность, глубину отверстия для самореза делают около 15 миллиметров. Когда укладка теплоизоляционного материала будет завершена, а листы качественно закреплены, се соединения закрывают алюминиевым скотчем.

При правильном выборе, и подсчете количества дюбелей, пеноплекс будет надежно зафиксирован. Перед тем как приступить к фиксации листов дюбелями, необходимо рассчитать количество, и нужную длину крепежных элементов.

superarch.ru

Обзор дюбелей для крепления теплоизоляции

При выполнении теплоизоляции стен одной из главных задач является надёжное крепление утеплителей. Кроме клеевого раствора, если таковой используется, термоматериалы фиксируются специальными метизами.

Тарельчатый дюбель, он же дюбель-гриб, он же зонтик, он же грибок обеспечивает надёжное крепление всех видов утеплителей к любым стеновым конструкциям. От правильного выбора конкретного вида дюбеля зависит качество выполненных работ и долговечность конструкции. В продаже представлены различные виды этих изделий, разработанных на каждый, даже самый замысловатый вариант сочетания сройматериалов.

Конструкция крепёжного элемента

Шляпка дюбеля представляет собой широкий диск 60-100 мм в диаметре с технологическими отверстиями. Для обеспечения сцепления с материалами диск имеет шероховатую поверхность. Далее от шляпки — тело дюбеля, которое оканчивается распорной зоной, которая, в свою очередь, складывается из нескольких секций, что задаёт различные векторы усилий при распирании.

Комплектуется дюбель гвоздём-сердечником, который при забивании молотком создаёт усилие в зоне расширения. Такая конструкция обеспечивает надёжную фиксацию «грибка» к стене под действием веса теплоизоляционных материалов.

Материалы для производства

Производят фасадные дюбеля таким образом, чтобы они не поддавались атмосферному воздействию, механическим и химическим нагрузкам. Расчётная эксплуатационная температура от −40°С до +80°С. В целях удовлетворения изложенным требованиям для изготовления крепёжных элементов используются следующие материалы:

Нейлон или полиэтилен низкого давления (ПНД). Применяется для фиксации утеплителей к любым видам стен: бетонным, кирпичным, пустотелым, деревянным. В качестве сердечника применяется металлический шуруп. Выдерживают нагрузку до 450 кг на бетонной стене и 380 кг на кирпичной.
Стеклонаполненный полиамид. Используется так же для всех видов стен с оцинкованным металлическим сердечником, а так же с полиамидным, армированным стекловолокном. Выдерживает нагрузку до 750 кг.
Оцинкованное железо. Такой дюбель для теплоизоляции применяется при креплении утеплителя к тонким, пустотелым стенам. Устойчив к ржавчине, принцип действия, в отличие от расклинивания — анкерный. Прочность стены определяет несущую нагрузку дюбеля. От предыдущих образцов отличается высокой стоимостью.

Металлический сердечник применяется при монтаже материалов с большой удельной массой в целях увеличения несущей нагрузки на дюбель. Однако существенный недостаток такой конструкции — мостики холода, возникающие из-за высокой теплопроводности металла. Для устранения данного явления применяется дюбель для теплоизоляции с термоголовкой.

Расчет длины тарельчатого дюбеля

Прежде чем приобретать крепежные элементы, необходимо рассчитать их длину. Определяется она по формуле:

L = H + K + W +I, где

L — необходимая длина дюбеля

H — толщина выбранного утеплителя

W — фактическое отклонение стеновой поверхности от вертикали

I — длина распорного участка дюбеля.

Необходимое количество крепёжных элементов определяется из расчёта 5-6 штук на квадратный метр.

Правила монтажа грибков

Тарельчатый дюбель предназначен для окончательной фиксации теплоизолятора, поэтому монтаж производится после того, как утеплитель уже находится на стене. Пенопласт, экструдированный пенополистирол и плиты из минеральной ваты первично крепятся к стеновой поверхности специальным клеем на цементной основе, рулоны же из минеральной ваты помещаются в каркасах. И уже после этого фиксируются тарельчатыми дюбелями. В идеале монтаж утеплителя и дюбелей лучше всего проводить при температурном значении окружающего воздуха 0°С, примерно в средине рабочего диапазона.

Монтаж производится в следующей последовательности:

Производится разметка мест установки
В намеченных местах перфоратором сверлятся отверстия прямо через утеплитель. Диаметр бура должен соответствовать диаметру дюбеля. Глубина отверстия должна быть равна длине дюбеля плюс 10-15 мм.
Далее дюбель вставляется в отверстие до контакта шляпки грибка с утеплителем и плотно прижимается, добивать молотком не требуется.
В дюбель вставляется сердечник и забивается молотком до окончательной фиксации грибка в стене.

Приобретать тарельчатые дюбеля нужно в проверенных торговых точках с солидной репутацией и только под торговыми марками известных производителей. В малом бизнесе популярно производство такой продукции на термопластавтоматах в гаражах из вторичного сырья, причём качество изделий не всегда соответствует норме. Такие дюбели мало того, что в процессе эксплуатации могут не справиться с нагрузкой, но ещё на этапе монтажа трескаются и крошатся. Вытащить недозабитый дюбель не получится из-за его конструкции — ствол снабжён усиками, придётся его срезать, портить утеплитель и сверлить новое отверстие для нового дюбеля.

remontami.ru

Фасадный дюбель для крепления теплоизоляции

Содержание

Фасадные дюбеля как и крепежи для утеплителя – изделия, которые используются для фиксации всевозможных теплоизоляционных материалов к стенам дома.

Полимерный фасадный дюбель для теплоизоляции

В данной статье будут рассмотрены основные виды фасадных дюбелей, вы узнаете, какими преимуществами и недостатками обладает каждый из них. Также будет приведен перечень требований, которые необходимо учитывать, выбирая фасадные дюбеля для разных утеплителей.

1 Виды фасадных крепежей

Существуют несколько видов фасадных дюбелей, однако для крепления утеплителя к стене предпочтительно использовать тарельчатые дюбеля, обладающие широкой шапкой, которая надежно фиксирует теплоизоляцию. Такие изделия в обиходе называются либо зонтиками, либо грибками.

Классификация тарельчатых дюбелей для крепления теплоизоляции и дюбель-грибков для утеплителя выполняется в зависимости от материала, из которого он изготовлен. Выпускаются пластиковые дюбеля, и изделия с внутренним металлическим гвоздем, снаружи покрытым пластиком.
к меню ↑

1.1 Полимерные изделия

Для изготовления пластиковых изделий могут использоваться разные материалы. Как правило, это либо нейлон, либо полипропилен, либо сшитый полиэтилен.

Предпочтительнее всего нейлоновые дюбеля, так как они обладают наиболее высокими прочностными характеристиками.

Полимерный фасадный дюбель

В целом же, преимущества всех пластиковых изделий следующие:

Минимальный вес – они не создают дополнительной нагрузки на несущие стены, что крайне важно при креплении теплоизоляции к стене из материала, чувствительного к точечным нагрузкам – пенобетона, либо газобетона;
Отсутствие коррозии даже если крепится полиуретановый утеплитель – в отличии от металлические изделий, пластиковые дюбеля не боятся влаги, они не склонны к коррозии, что значительно продлевает долговечность теплоизоляции фасада, и отдаляет необходимость выполнения косметического ремонта;
Эластичность – упругость материала гарантирует максимально надежную фиксацию легких утеплителей (пеноплекса, пенополистирола, пенофола) в стене;
Не создают мостиков холода – пластик, в отличие от металла, не обладает высокой теплопроводностью. Такой дюбель не будет являться слабым звеном всей теплоизоляции, из-за которого стена может промерзать в холодное время года;
Минимальная стоимость – цена на пластиковые изделия на порядок ниже, чем стоимость крепежей с металлическим гвоздем.

Касаемо материала изготовления: дюбелями из полипропилена лучше всего крепить плиты пеноплекса и пенополистирола к стенам из вспененных материалов – газобетона, и пенобетона, в то время как изделия из нейлона и полиэтилена – оптимальный вариант для фиксации легких утеплителей на пустотелых поверхностях – фасадах каркасных домов, полом бетоне, либо стенам с пустотелого кирпича.
к меню ↑

1.2 Изделия с металлическим гвоздем

Прочностные характеристики дюбелей с металлическим гвоздем на фасадные панели с утеплителем на порядок выше, чем у полимерных изделий, что позволяет использовать их для крепления теплоизоляции с высокой плотностью, обладающей существенным весом.

Дюбеля с металлическим гвоздем обладают одним существенным недостатком – они являются мостиками холода, которые могут существенно снижать эффективности теплоизоляции фасада, провоцируя промерзание стены в местах расположения фиксаторов.

Обуславливается это тем, что металлический гвоздь обладает высокой теплопроводностью (коэффициент теплопроводности металла составляет 47 Вт/мк, в то время как у большинства популярных утеплителей – пеноплекса, пенополистирола, минваты, он варьируется в пределах от 0.03 до 0.04 Вт/мк).

Однако существует альтернатива – изделия с металлическим гвоздем, оборудованные термоголовкой. Под термоголовкой подразумеваются шапки таких дюбелей, которые покрыты полимерным материалом с низкой теплопроводностью.

Фасадный дюбель с металлическим гвоздем

Как правило, для улучшения теплоизоляционных свойств дюбелей с термоголовкой на минераловатные утеплители Техноблок используется стеклонаполненный ударопрочный полиамид, коэффициент теплопроводности которого составляет 0,027 Вт/мк.

Наличие такого покрытия гарантирует, что металлический гвоздь не будет промерзать и передавать низкую температуру стене, также дюбеля с термоголовкой не боятся коррозии, поскольку все контактирующие с окружающей средой части их конструкции покрыты полимером.
к меню ↑

2 Как правильно выбирать?

Именно от фасадных дюбелей, элементов, казалось бы, вторичных, в большей степени зависит долговечность и надежность наружной теплоизоляции стен.

Не рекомендуется экономить на данном материале, так как при использовании некачественных дюбелей увеличивается риск того, что крепление теплоизоляции не будет обладать требуемой прочностью, в результате чего под воздействием внешних механических и атмосферных нагрузок оно может начать отслаиваться, либо попросту отвалиться.

Даже если утепление фасада выполнено согласно всем требованиям технологии, с применением гидроизоляционной защиты, при использовании склонных к впитыванию жидкости материалов, существует возможность того, что в теплоизоляцию будет проникать влага – с окружающей среды, либо в виде образующего конденсата.

Любой теплоизоляционный материал с низкой гидрофобностью – шлаковата, стекловолоконная вата, в некоторой мере пенополистирол, при впитывании воды очень сильно набирает в весе, что ведет к серьезному увеличению нагрузок на несущие конструкции.

Конструкция фасадного дюбеля для теплоизоляции

Важно, чтобы использующиеся для крепления дюбеля на Изоспан АМ обладали должным запасом прочности, и были способны выдержать циклы набора и потери влаги утеплителем, при которых существенно меняется вес последнего.

В целом, выбирая фасадный дюбель для крепления теплоизоляции, необходимо учитывать следующие параметры.

Вид утеплителя – разные теплоизоляционные материалы обладают отличающейся плотностью, и, как следствие, разным весом. Для фиксации теплоизоляции из экструдированного пенополистирола (пенокплекса) нельзя использовать дюбеля, которыми выполняется крепление минваты к стене (минеральная вата крепится металлическим дюбелем, плиты пеноплекска – пластиковым), и т. д.
Необходимо учитывать толщину теплоизоляционного материала.
Климатические условия – температурный режим, скорость ветра, количество среднегодовых осадков, и тому подобные факторы также влияют на то, какими дюбелями необходимо крепить фасадный утеплитель.
Высота здания – согласно требованиям СНиП (строительные нормы и правила), для крепления теплоизоляции к фасадам многоэтажных зданий требуются дюбеля с повышенными прочностными характеристиками.
Материал фасада – для стен из газосиликатных блоков, кирпича, пенобетона, дерева, используются разные крепежи.

к меню ↑

2.1 Основные производители

Выбирая фасадные дюбеля для крепления пеноплекса, либо минваты, имеет смысл отдавать предпочтение отечественным производителям. По техническим характеристикам их изделия не уступают зарубежным аналогам, однако стоимость продукции наших заводов на порядок ниже.

Ведущим отечественным производителем фасадных дюбелей является «Бийский завод стеклопластиков». Продукция данного завода отличается оптимальным соотношением цены и качества.

Линейка изделий для крепления утеплителей к стене фасада у данного предприятиями представлена следующими дюбелями: ДС-1, ДС-2, и ДС-3 на пароизоляцию Изоспан В.

Бийский дюбель ДС-2

Это полимерные дюбеля, обладающие стеклопластиковым основанием, которое по прочностным характеристиками практически не уступает металлическому гвоздю, однако имеет на порядок меньшую теплопроводность.

Рассмотрим основные технические характеристики дюбелей, который производит «Бийский завод стеклопластика»:

Диаметр анкерной части, мм: ДС1 – 10, ДС2 – 5, ДС3 – 7.5;
Длина анкерной части, мм: ДС1 – 60/100, ДС2 – 50/100, ДС3 – 60/100;
Диаметр тарельчатой шапки, мм: ДС1 – 60/100, ДС2 – 60/100, ДС3 – 60/100;
Граничное усилие на вырыв из основания, Н: ДС1 – 1500—2500; ДС2 – 1300—2500; ДС3 – 1000—2000;
Температурный режим: от -60 до +75 градусов.

Дюбеля ДС1 и ДС2, с анкером длиною в 50 мм, используются для крепления минваты и пеноплекса к фасадам из тяжелого бетона, либо полнотелого кирпича.

ДС2 с анкером в 80 мм – оптимальный вариант для фиксации теплоизоляции из минваты в вспененном бетоне, либо пустотелом кирпиче.

Продукция маркировки ДС1, ДС2 и ДС3 с анкерами 100 мм предназначаются для фиксации любых утеплителей – пеноплекса, минваты, в фасадах из материалов, обладающих невысокой плотностью – пенобетона и газобетона.

Среди изделий из термоголовкой наилучшим вариантом являются дюбеля Izo от компании Tech-Krep.

Крепежи Izo могут применяться для крепления теплоизоляции к любым поверхностям – бетону, кирпичу, газосиликату. Izo состоит из двухсегментной распорной части, шапки, анкера, диаметром в 10 мм, и гвоздя из нейлона.

Для фиксации квадратного метра теплоизоляции требуется 5 штук Tech-Krep Izo, при этом, минимальная глубина анкеровки у Izo составляет 40 мм.
к меню ↑

2.2 Особенности монтажа фасадных дюбелей (видео)

uteplimvse.ru

РубрикаРазное
