Виды профили металлопроката – виды изделий и алгоритмы расчета веса

Что такое металлопрокат: виды, классификация, характеристики, сфера применения

Металлопрокат – продукция, применяемая во всех сферах народного хозяйства. Изготавливается способом горячей прокатки из литых и кованых заготовок при температурах, превышающих температуру рекристаллизации металла. В результате горячего деформирования получают металлопродукцию с невысоким качеством поверхности и точностью размеров. Для улучшения этих характеристик применяют способы холодного деформированная (холодная прокатка, волочение, калибровка).

Виды металлопроката по материалу изготовления – стальной и цветной

Наиболее востребован во всех отраслях промышленности и строительстве стальной металлопрокат.
Его изготавливают из нелегированных, низколегированных и легированных (коррозионностойких, жаростойких, жаропрочных) сталей. Нелегированные марки принято называть «черными». К ним относятся углеродистые стали обыкновенного качества и качественные, содержащие различное количество углерода. Процентное соотношение других элементов (кроме железа и углерода) не превышает 1%.

В производстве цветного проката используются цветные металлы – алюминий, медь, титан и другие, и сплавы на их основе.

Металлопрокат разделяется по многим признакам, каждый из которых регламентируется соответствующими нормативными документами. По форме поперечного сечения разделяют прокат – сортовой, фасонный, листовой, трубный.

Что относится к сортовому прокату?

В соответствии с ГОСТом 535-2005 к сортовому прокату относятся металлоизделия, в которых любая касательная, проведенная к поперечному сечению, это сечение не пересекает.

Классификация видов сортового проката:

• Круг. Горячекатаные круги изготавливаются в соответствии с ГОСТом 2590-2006, диапазон диаметров – 5-270 мм. Металлоизделия могут иметь и больший диаметр, но такая продукция производится только по индивидуальному заказу. Горячекатаный круг используется в производстве крепежа, строительстве, деталей машиностроении, в качестве заготовки для холодного деформирования. Качество поверхности и точность размеров повышают холодным деформированием. Холоднокатаный и холоднотянутый круг производят по ГОСТу 7417-75 в интервале диаметров – 3-100 мм. Такая продукция используется без термообработки или после термообработки в машино-, автомобилестроении, при производстве бытовой техники, производственного оборудования.
• Квадрат. Горячекатаная продукция с поперечным квадратным сечением производится в соответствии с ГОСТом 2591-88. Размеры сторон находятся в диапазоне – 8-200 мм. Горячекатаный квадрат используется в производстве крепежа или других метизов, а также в качестве заготовки для холоднодеформированной продукции. Калиброванный прокат имеет точные размерные параметры, качественную поверхность. Изготавливается по ГОСТу 8559-75. Назначение этого вида проката – изготовление деталей для автомобиле- и машиностроения, промышленного оборудования и бытовой техники, применение в архитектуре и дизайне интерьеров (после соответствующей обработки поверхности. Диапазон размеров сторон – 3-100 мм.

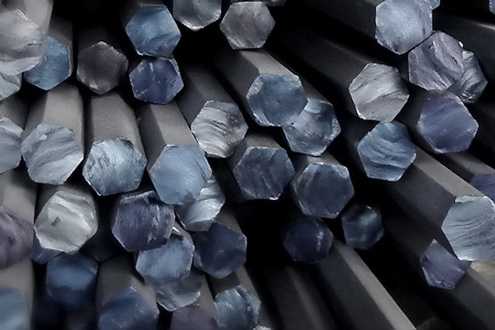

• Шестигранник. Горячекатаный металлопрокат с поперечным сечением в виде шестигранника производится по ГОСТу 2879-2006. Номер шестигранника равен диаметру вписанного круга, взятому в миллиметрах. Диапазон – 8-103 мм. Изделия широко востребованы в производстве крепежных элементов – болтов, гаек. Холоднокатаный шестигранник изготавливается по ГОСТу 8560-78. Основная сфера применения шестигранного проката – производство высокоточного крепежа на станках-автоматах.
• Полоса. Характеристики горячекатаного металлопроката регламентируются ГОСТом 103-2006. Полосовой прокат применяется для получения различных видов метизов холодной и горячей штамповкой, гнутого профиля, в строительстве. Ширина полосы – 10-200 мм, толщина полосы – 4-80 мм.

Что входит в понятие «фасонный прокат»?

По ГОСТу 535-2005 к фасонному металлопрокату относятся металлоизделия, в которых некоторые касательные к контурам сечения пересекают это сечение.

• Двутавр – горячекатаная продукция с поперечным сечением в виде буквы «Н». Изготавливается с внутренними гранями полок – параллельными (ГОСТ 26020-83 и СТО АСЧМ 20-93) или расположенными под уклоном (ГОСТ 8239-89). Эти металлоизделия используются, в основном, в массовом жилищном строительстве, для возведения частных домов применяются редко.
• Швеллер – горячекатаная продукция с поперечным сечением в виде буквы «П». Изготавливается с внутренними гранями полок – параллельными или расположенными под уклоном – в соответствии с ГОСТом 8240-89. Области применения металлопроката – индивидуальное и массовое строительство, сооружение различных каркасных строений, малых форм – навесов, теплиц, беседок.
• Уголок. Горячекатаный равнополочный уголок регламентируется ГОСТом 85009-83, неравнополочный – ГОСТом 8510-86. Размер стороны равнополочного уголка находится в диапазоне – 2-25 см. Уголок предназначен для строительства, машиностроения, изготовления производственного оборудования, бытовых приборов.

Листовой прокат

Горячекатаные листы различной толщины и области применения изготавливаются в соответствии с ГОСТами 19903-2015, 14637, 16523 и другими. Для этой металлопродукции характерны – повышенная коррозионная стойкость (актуально для проката из «черной» стали), по сравнению с холоднодеформированными листами, характерный опуск в середине листа, присутствие окалины на поверхности. Для удаления окалины и, следовательно, повышения качества поверхности используют травление и пескоструйную обработку. Горячекатаная листовая продукция применяется в ремонтно-строительных работах, машино- и вагоностроении, для изготовления котлов и сосудов, в качестве подката для холоднокатаной листовой стали, в производстве сварных труб и профильных изделий. Диапазон толщин по ГОСТу 19903-2015 – 0,5-160 мм.

Холоднокатаный лист, по сравнению с горячекатаным, имеет более качественную поверхность, точные размеры, может иметь только небольшую толщину. В соответствии с ГОСТом 19904-90 холоднокатаный металлопрокат производят толщиной 0,35-5,0 мм. Продукция применяется в автомобиле- и машиностроении, производстве тары для пищевых и непищевых товаров, авиастроении.

Трубный прокат: виды и характеристики

Трубы имеют круглое или профильное (отличное от круглого) поперечное сечение, изготавливаются бесшовными или со сварным швом (прямым – одним или несколькими, спиралевидным.

• Трубы круглого сечения. Бесшовная горячекатаная продукция применяется в областях, требующих высокой устойчивости к различного рода воздействиям, например, для передачи сред под давлением. Более дешевыми и распространенными изделиями являются сварные трубы. Одна из разновидностей сварных трубных изделий – трубы ВГП (трубы водогазопроводные) – широко востребована в ЖКХ для организации трубопроводных систем водо-, тепло- и газоснабжения.
• Профильные трубы – прямоугольного и квадратного сечения. Эта металлопродукция для передачи газовых и жидких сред не применяется. Профильный трубный прокат востребован в каркасном строительстве, для изготовления навесов, теплиц, беседок.

Таблица основных характеристик проката

Наименование проката	Основные ГОСТы	Диапазон размеров	Основные области применения
Сортовой прокат
Круг горячекатаный	2590-2006	Диаметры – 5-300 мм	Производство крепежа, заготовка для холодного деформирования
Круг холоднодеформированный	7417-75	Диаметры – 3-100 мм	Изготовление крепежа и других деталей на станках-автоматах
Квадрат горячекатаный	2591-88	Размер стороны – 8-200 мм	Производство крепежа, строительство
Квадрат холоднодеформированный	8559-75	Размер стороны – 3-100 мм	Изготовление деталей для автомобиле- и машиностроения
Шестигранник горячекатаный	2879-2006	Диаметр вписанного круга – 8-103 мм	Производство крепежа, деталей машин и механизмов
Полоса	103-2006	Толщина – 4-80, ширина – 10-200 мм	Производство гнутых профилей, труб, строительство, устройство заземляющего контура, декоративные, отделочные работы
Фасонный прокат
Уголок	85009-83	Размер стороны равнополочного уголка – 20-250 мм	Строительство (изготовление различных металлоконструкций, армирование жб элементов), производство машин, механизмов, промышленного оборудования, стоек для трубопроводов
Швеллер	8240-89	Высота стенки швеллера – 5-40 см	Строительство, устройство пролетных конструкций, изготовление каркасов под отделочные материалы, изготовление рекламных носителей
Двутавр	8239-89	Высота стенки – 10-60 см	Гражданское, промышленное, инфраструктурное строительство
Листовой прокат
Горячекатаный лист	19903-2015	Толщина – 0,5-160,0 мм	Производство труб, гнутого профиля, изготовление настилов, сплошных ограждений, подкат для холоднокатаного листа, котлостроение
Холоднокатаный лист	19904-90	Толщина – 0,35-5,0 мм	Автомобиле- и машиностроение
Трубный прокат
Круглые бесшовные	8732-78	Наружный диаметр – 20-550 мм	Передача жидких и газовых сред при высоких температурах и давлении, создание металлоконструкций
Круглые электросварные прямошовные	10704-91	Наружный диаметр – 10-245 мм	Организация систем водо-, газо-, теплоснабжения
Профильные сварные	8645-68	Длина – 15-230 мм, высота – 10-150 мм	Каркасное строительство, изготовление лестниц, ограждений

www.navigator-beton.ru

основные виды, определения и ГОСТы

Сортамент металлопроката, выпускаемого современной промышленностью настолько велик, что в нем легко запутаться. Количество же государственных стандартов, регламентирующих выпуск различных металлоизделий, превышает число их разновидностей еще в несколько раз. Для того, чтобы упростить поиск требуемой информации создаются справочники металлопроката.

В данном материале мы расскажем о наиболее востребованных видах изделий, укажем основные государственные стандарты, имеющие к ним отношение, и слегка коснемся параметров, влияющих на их выбор.

Наиболее популярные виды и сортамент металлопроката (справочник)

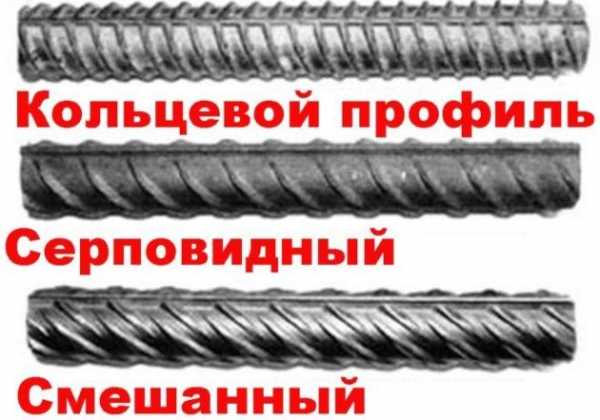

Арматура

Арматура представляет собой металлический стержень круглого сечения, имеющий ребристую поверхность по всей длине. Может выпускаться в качестве готовых изделий заданной длины или в бухтах (мотках), подлежащих выпрямлению и резке непосредственно перед использованием.

Выпускается также арматура с гладкой поверхностью. Дополнительное ее отличие – в диаметре и использовании.

Основные регламентирующие документы:

• ГОСТ 5781-82 содержит технические условия,
• ГОСТ 10884-94 – ТУ для производства упрочненной арматуры.

Использование

Основное направление использования – строительство, а именно создание прочного армирующего каркаса и железобетонных изделий. Также данный прокат используется при упрочнении несущих элементов.

Гладкая арматура может применяться для монтажа второстепенных элементов, не испытывающих высоких нагрузок и не требующих плотного сцепления с бетоном, а также для изготовления отдельных конструкций и сооружений и отдельных декоративных элементов. Это металлоизделие также является заготовкой для производства метизов.

Швеллер

Швеллер – разновидность профильного проката с сечением в виде буквы «П». Состоит из трех элементов: полок и стенки. Выпускается в двух разновидностях: с внутренними поверхностями полок, расположенными параллельно или имеющими уклон. Существуют также изделия с равной и неравной шириной полок.

Производится согласно:

• ГОСТ 8240-97 – сортамент швеллера горячекатаного,
• ГОСТ 19425-74 – швеллер специальный,
• ГОСТ 8278-83 – сортамент швеллера гнутого равнополочного,
• ГОСТ 8281-80 – гнутый неравнополочный (сортамент),

Применение

Данные металлоизделия используются в двух направлениях: в качестве отдельных несущих конструкций при строительстве или в составе армирующего каркаса железобетонных элементов, а также в качестве деталей при создании различных металлических сооружений, в том числе мостов, опор ЛЭП, кранов, нефтяных вышек и других.

Круг, квадрат, шестигранник,

Следующие виды металлопроката следует рассматривать вместе. Каждое из них представляет собой сплошной профиль определенной длины. Практически единственное их отличие (не считая различий в размерах, обычных для любого сортамента металлопроката по ГОСТ) заключается в форме поперечного сечения.

Как и арматура, данные виды, в зависимости от длины и требований заказчика, могут поставляться в прутках или бухтах.

Стандарты производства:

Использование

Стальной круг используется в качестве заготовки для производства крепежа и других метизов; в качестве части металлоконструкции в строительстве и в виде декоративных элементов (например, оград или перил). В редких случаях применяется для армирования бетона, но из-за гладкой поверхности не обеспечивает высокого сцепления с материалом.

Использование квадрата и шестигранника практически полностью аналогично. В большинстве случаев выбор того или иного изделия обусловлен его формой, особенно если он будет являться частью декоративной конструкции или деталью машины.

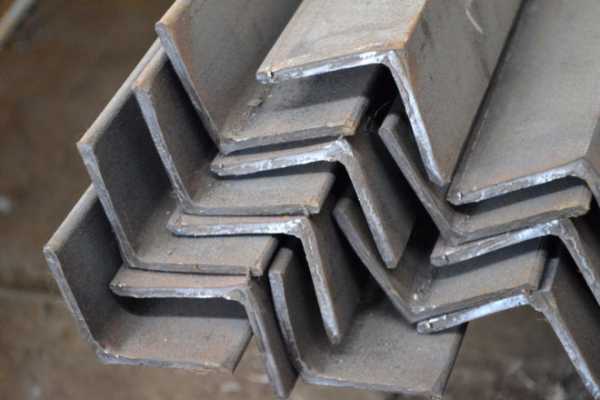

Уголок

Уголок – разновидность сортового проката с L-образным сечением. Выпускается в двух разновидностях: равнополочный и неравнополочный. Используется две технологии производства: горячее качение, сгибание.

Основные регламентирующие документы:

• ГОСТ 8509-93 – сортамент горячекатаного равнополочного уголка,
• ГОСТ 8510-86 – сортамент горячекатаного неравнополочного,
• ГОСТ 19771-93 – сортамент гнутого равнополочного уголка,
• ГОСТ 19772-93 – сортамент гнутого неравнополочного,
• ГОСТ 535-88 – ТУ для производства.

Применение

Горячекатаные разновидности уголка обладают существенно большей прочностью и устойчивостью к изгибу из-за чего могут использоваться в качестве элементов строительных конструкций, в том числе ответственных, а также металлических каркасов (например, теплиц). Еще один вариант его использования – создание несущих и армирующих конструкций при прокладке наземного трубопровода.

Гнутый уголок менее прочен, из-за чего используется в качестве элементов отделки или в строительстве, когда серьезный запас прочности не требуется.

Балка двутавровая (двутавр)

Ни один справочник металлопроката не может обойтись без двутавра, по сути, являющегося одним из основных элементов современного строительства.

Двутавр – металлический профиль с сечением в форме буквы «Н». Подразделяется на изделия с параллельными внутренними гранями полок, и с наклонными (мостовые двутавры). Первые дополнительно делятся на:

• нормальные,
• широкополочные,
• колонные.

Производится согласно:

• ГОСТ 8239-89 – сортамент двутавра с наклонными гранями,
• ГОСТ 26020-83 – сортамент двутавра с параллельными гранями.

Использование

Благодаря конструкции, двутавр обладает прекрасным сопротивлением изгибу и скручиванию, из-за чего широко используется для монтажа перекрытий, в качестве колонн, для создания мостов и подвесных путей, в каркасном строительстве. Помимо строительства балка двутавровая применяется в автомобиле- и вагоностроении, а также для создания различных рекламных конструкций.

Лист

Лист стальной – тонколистовой металлопрокат, производимый двумя методами: горячим и холодным качением. В зависимости от потребностей может производиться и поставляться в готовых нарезанных листах или в рулоне. Второй вариант более удобен в хранении и транспортировке и предпочтителен в ряде случаев использования.

Производство регламентировано:

• ГОСТ 19903-74 – сортамент металлопроката листового горячекатаного,
• ГОСТ 19904-90 – сортамент холоднокатаного листа,
• ГОСТ 16523-97 – ТУ.

Применение

Основными отраслями, использующими стальные листы, можно считать строительство и машиностроение. В первом случае листовой прокат используется для производства различных сварных конструкций и декоративных элементов; во втором – для производства кузовов автомобилей и в качестве элемента обшивки ж/д и воздушного транспорта. Дополнительными вариантами применения является производство защитных кожухов для станков, корпусов бытовой техники или, например, вентиляционных каналов.

Металлические листы также служат заготовкой для других изделий, производимых штамповкой (метизы) или прокаткой, частным случаем которой является промышленное производство профнастила (профилированного листа, ГОСТ 21045-2010), рассмотренное нами в прошлой публикации. Именно здесь предпочтительно использовать в качестве заготовки рулоны.

Здесь же стоит упомянуть такой металлопрокат как полоса, производимая горячекатаным способом. Несмотря на то, что она весьма похожа на обычный рулон стального листа, существует отдельный стандарт (ГОСТ 103-2006), регламентирующий ее производство.

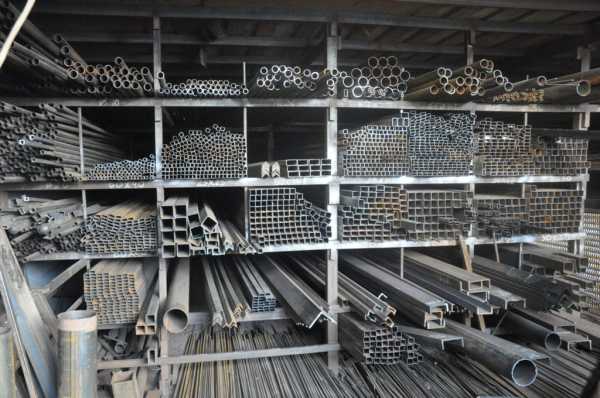

Трубы

Отдельной и достаточно обширной категорией справочника металлопроката являются трубы. Рассмотрим все их разновидности вместе:

Использование

Использование трубы, прежде всего, зависит от ее вида. Так электросварные и бесшовные трубы в основном применяются для прокладки трубопроводов различного назначения, служащих, в том числе, и для транспортировки жидкостей и газов.

Водогазопроводные – отдельный, специализированный прокат, использующийся совместно с деталями трубопроводов для подвода и монтажа коммуникаций в жилых и нежилых помещениях. От остальных они отличаются не только диаметром, но и наличием резьбы.

Профильные трубы из-за формы своего сечения применяются в строительстве и машиностроении, где дополнительным преимуществом для них является малый вес и достаточно хорошие показатели сопротивления изгибу.

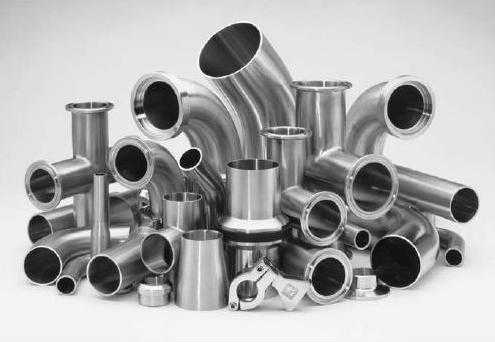

Детали трубопроводов

Детали трубопроводов (также именуемые фитингами) являются отдельной, узкоспециализированной группой изделий. К ним относятся:

• Отводы – элемент, позволяющий изменить направление трубопровода. Производится согласно ГОСТ 17375-2001.
• Переходы – соединительный элемент для монтажа труб различных диаметров. ГОСТ 17378-2001.
• Фланцы – детали, позволяющие соединять трубы между собой и включать в трубопровод запорную арматуру. ГОСТ 12820-80 и ГОСТ 33259-2015.
• Тройники – элементы, позволяющие произвести отвод от основной трубы. ГОСТ 17376-2001.
• Заглушки – фитинги, позволяющие перекрыть конец трубы. ГОСТ 17379-2001, ГОСТ 12836-67.
• Задвижка – запорная арматура для временного перекрытия потока жидкости или газа. Перекрывающий элемент движется поперек трубы. ГОСТ 9698-86.
• Кран шаровой – запорная арматура, перекрывающий элемент которой имеет шарообразную форму. ГОСТ 28343-89 и ГОСТ 21345-2005.

Проволока

Проволока – стальная нить диаметром до 10 миллиметров. Для дополнительной защиты может иметь защитное цинковое покрытие.

Сюда же можно отнести и другое аналогичное изделие – катанку, представляющую собой проволоку диаметров 5-10 миллиметров.

Основные регламентирующие документы:

• ГОСТ 3282-74 – для проволоки,
• ГОСТ 30136-95 – для катанки.

Применение

Основное предназначение проволоки и катанки – об

stvybor.ru

Сортовой металлопрокат: виды и особенности производства

Один из основных продуктов металлургического производства – металлопрокат. Представленная на отечественном рынке продукция соответствует ГОСТу и международным стандартам качества. Ассортимент российских производителей шире номенклатуры зарубежных, поэтому у потребителей металлопроката в нашей стране не возникает проблем с выбором нужного изделия. Широкий ассортимент продукции из металла вы можете посмотреть, например, на сайте компании-производителя БСМ-Металл. Они предлагают широкий выбор металлопродукции, такой как цветной металлопрокат, черный и сортовой металлопрокат, спецсталь и многое другое по доступным ценам. Далее давайте поговорим о классификации сортового металлопроката, особенностях его производства и применении.

Классификация сортового металлопроката

Сортовой металлопрокат

Выделяют сортовой, трубный, листовой и фасонный прокат, но именно сортовой отличается наибольшим разнообразием подвидов. В основном это – не конечные продукты, а полуфабрикаты, предназначенные для изготовления тех или иных конструкций и деталей.

Выделяют 3 группы сортового проката:

1. Металлические изделия с простым сечением: шестигранник, круг, квадрат, полоса. Данные элементы чаще всего изготавливаются из углеродистой стали и могут иметь любой размер – от мелкого до очень крупного;
2. Фасонный (фигурный) металлопрокат общего и специального назначения. Особенно востребованы в связи с широкой сферой применения швеллеры и уголки. Швеллер – балка с сечением в форме буквы П. Полки у швеллера находятся по одну сторону стенки. Швеллеры бывают специальные стальные, горячекатаные, гнутые, перфорированные, неравнополочные, с расположенными под определенным углом гранями и с параллельными гранями. Уголок имеет сечение в форме буквы «Г». Грани могут иметь разные размеры и толщину;
3. Арматура (рифленая и гладкая), используемая для армирования железобетонных конструкций и колеса. Данная категория согласно некоторым источникам может относиться ко второй группе, что не является ошибкой.

Отличить простой прокат от фасонного можно, зная четкое правило, прописанное в технической документации. Сечение простого металлопроката не может быть пересечено касательной к любой из расположенных по контуру этого сечения точек. Сечение же фасонного изделия может пересечься хотя бы одной касательной к точке контура.

Существует ещё несколько признаков классификации, зная которые, проще подобрать нужную позицию.

По способу обработки поверхности

• Матовый;
• Зеркальный;
• Шлифованный;
• Калиброванный.

По ГОСТу

• Первый класс. Сортовой металлопрокат не требует дополнительной обработки, т.к. характеризуется максимальными физическими и техническими параметрами.
• Второй класс. Для дальнейшего использования подвергается обработке под горячим давлением;
• Третий класс. Обрабатывают холодным механическим способом, резанием.

По размеру

• Крупный. Круглые изделия с диаметром сечения от 80 мм, квадратные с сечением от 70 мм, арматурные профили, углы с размером полок от 90 мм, двутавровые балки (обычные и облегченные), колонные профили, швеллеры, шестигранная и полосовая сталь, рельсы и т.д. Крупносортный прокат изготавливается из углеродистой стали или имеющей низкое содержание легирующих компонентов конструкционной стали.
• Средний. Используемые в конкретной отрасли фасонные профили, узкоколейные рельсы, прокат с сечением в форме круга, квадрата, шестигранника, двутавровые балки, штрипсы и прочее.
• Мелкий. Сегодня можно купить сортовой металлопрокат в виде точных аккуратных заготовок очень маленьких размеров: круглый диаметром до 30 мм, квадратный с сечением до 10 мм, угловую сталь с размером полок до 50 мм, прутья, полосовую сталь, швеллеры. Мелкий прокат реализуется в виде бухт и прутков.

Помимо стали, используемой для создания крупного металлопроката, для изготовления среднего и мелкого проката подходят высоколегированные и нержавеющие сплавы.

Сегодня сортовой металлопрокат весьма востребован. Наиболее популярные изделия – круглые трубы, уголки, балки, листовой металл, круги и другое.

Особенности производства сортового металлопроката

Помимо физических характеристик и размера, цена сортового металлопроката зависит от способа его изготовления.

Горячекатаный металл

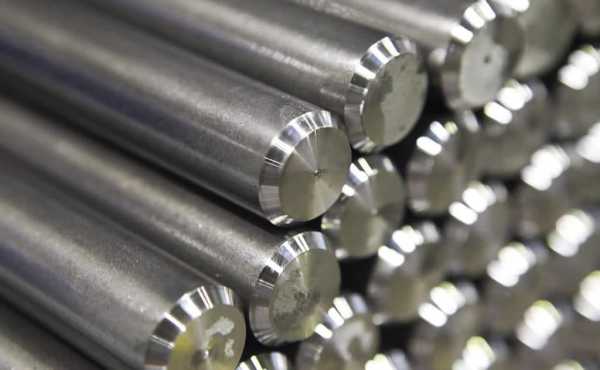

Горячекатаный круглый пруток

Нагрев заготовки перед помещением в прокатный стан ускоряет процесс изготовления. Получаемые таким способом изделия характеризуется равномерной структурой, сниженным внутренним напряжением. Это позволяет облегчить дальнейшую механическую обработку.

Горячая прокатка используется для создания крупногабаритных изделий, профилей из простых сплавов и прочих деталей, изготовление которых без нагрева осложнено.

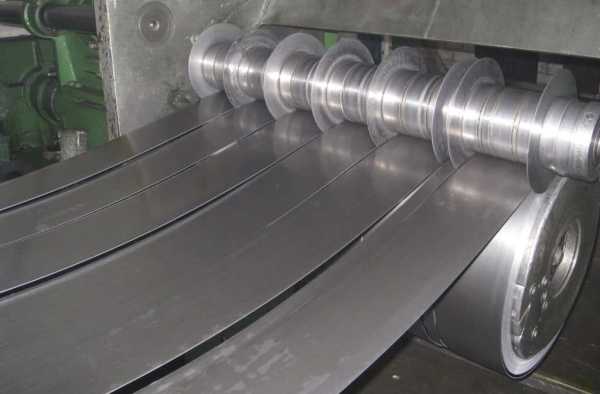

Холоднокатаный металл

Холоднокатаный металл

Основная особенность произведенных методом холодной прокатки изделий – поверхностное упрочнение. Способ подходит для производства малоформатных профилей; он улучшает физико-механические параметры продукта.

По окончанию процесса изготовления сортовой металлопрокат в обязательном порядке маркируется. Маркировка содержит все геометрические данные, информацию о точности обработки, об использованном металле и о способе изготовления.

Способы производства сортового проката регулярно корректируются и совершенствуются, чтобы продукция соответствовала строгим требованиям (которые также постоянно растут), предъявляемым к готовым изделиям. Максимальной точности и самых высоких эксплуатационных характеристик требует машиностроение, судостроение, строительство стратегических объектов. Использование техники нового поколения позволяет легко решать задачи, которые казались невыполнимыми один-два десятка лет назад.

Если изготавливаемая прокатная продукция предназначена для применения в отраслях, требующих особых свойств металла (устойчивость к коррозии, прочие характеристики), это необходимо учесть на этапе производства. В металл добавляются специальные компоненты, производится особая обработка поверхности.

Применение сортового металлопроката

О какой бы отрасли промышленности не зашла речь – каждая из них сегодня не может обойтись без использования сортового металлопроката. Самые большие объемы металлических заготовок применяются в строительстве, машино- и судостроении.

Гражданское, коммерческое, промышленное строительство

Широко используются длинномеры для усиления прочности важнейших элементов, на которые приходится высокая доля динамической нагрузки, также – для создания декоративных и оградительных элементов. Металлопрокат, используемый в декоративных целях, отличается облегченным профилем. Из металлических заготовок делают системы вентиляции, водоснабжения и отопления, крепления и т.д. В дорожном строительстве не обойтись без металлических рельс и ограждений.

Машиностроение, приборостроение

Сортовой прокат необходим для изготовления многочисленных деталей и узлов. Из него делают элементы любой техники. Из профилированного длинномерного проката производят детали, повышающие прочность несущих конструкций. Основная доля потребляемого в мире сортового металлопроката приходится именно на машиностроение.

Судостроение

В этой сфере металлопрокат имеет важнейшее значение. Длинномерные изделия выполняют функцию укрепляющих элементов, эффективно справляясь с динамическими нагрузками.

Добывающая промышленность

Для нормального функционирования разработки постоянно устанавливаются вспомогательные конструкции, используется водо- и газоснабжение (трубопровод), используются металлические цистерны и т.д.

В последние десятилетия спрос на сортовой металлопрокат и объемы его производства значительно возросли. Чем более развитой индустриально является страна, тем больше черного металла она использует, поэтому такая динамика вполне закономерна.

prostroymaterialy.com

Виды металлопроката | Что такое металлопрокат и какие его разновидности существуют

Металлопрокат – это изделия из разных металлов и сплавов, получаемые методом прокатывания на специальных станках. Рассмотрим основные разновидности такой продукции и ее классификацию.

Листовой и сортовой металлопрокат: сортамент и виды

Номенклатура изделий с точными размерами и характеристиками является сортаментом проката. Из него выделяют две основные группы продукции:

К сортовому прокату также относят трубы. Однако зачастую их объединяют в отдельную группу, выделяя две подкатегории: круглые и других форм.

Наиболее популярные разновидности металлопроката

• Балки. Фасонные изделия, имеющие форму наклонных или горизонтальных брусьев. Сырьем для изготовления служит низколегированная или углеродистая сталь.
• Швеллеры. Профили с П-образным сечением. Фасонный металлопрокат, область применения которого – машино- и станкостроение, разные сферы промышленности, мостосооружение, возведение несущих конструкций и опор.
• Арматура. Сортовой прокат, предназначенный для армирования ЖБ-конструкций. Производится из низколегированной и углеродистой стали. Поверхность прутков может быть гладкой или ребристой.
• Стальные листы. Холодно- либо горячекатаные пластины из металла. Толщина варьируется в широком диапазоне.
• Трубы. Полый металлопрокат с различным сечением, использование которого необходимо при сооружении трубо- и нефтепроводов, сетей тепло- и водоснабжений, а также на разных стадиях строительства. Изделия бывают холодно- и горячедеформированные, электросварные, водогазопроводные. По форме сортамент делится на: круглый, прямоугольный, овальный и квадратный прокат.
• Профнастил. Тонкие металлические листы с ребрами жесткости, изготовленные методом холодного проката, прошедшие стадии цинкования и грунтования. Данный вид металлопроката бывает стеновой, кровельный, несущий.

metallz.ru

Сортовой металлопрокат — что это такое

Ни одна промышленная отрасль не может обойтись без использования металлопроката – заготовки из металла, которая прошла обработку на станке. Форма заготовки может быть самой разной. Ее выбор зависит от того, для применения в какой из отраслей промышленности она предназначена.

Существует множество видов металлопроката. Но наиболее востребованы из них следующие:

• сортовой металлопрокат;
• фасонный;
• листовой и трубопрокат.

Что такое листовой и трубопрокат несложно догадаться по названию. Поэтому целесообразно рассмотреть, чем отличается между собой фасонный и сортовой прокат.

Отличительные особенности

Металлопрокат изготавливается из сплавов различной стали. Его подразделяют на два основных вида:

• фасонный;
• сортовой прокат.

Чем же они отличаются? Если говорить простым языком, к фасонному типу относятся пустотелые элементы из металла. Это означает, что в поперечном сечении они имеют сплошную невыпуклую геометрическую фигуру. Яркими представителями этой разновидности являются уголки, швеллеры и профили. К сортовому типу относятся металлические элементы, не имеющие полости. То есть в поперечном сечении они выпуклые. Представить себе сортовой металлопрокат можно, взглянув на металлический прут.

Применение сортового проката

Сортовой тип, по сути, является полуфабрикатом, из которого посредством дальнейшей обработки получают готовую продукцию. Данный материал широко применяется в строительстве. Из него производят конструктивные элементы зданий и сооружений, а также множество других изделий.

После дополнительной обработки из заготовок сортового типа изготавливают следующее:

• детали для различных механизмов;
• крепежные детали;
• гнутые профили.

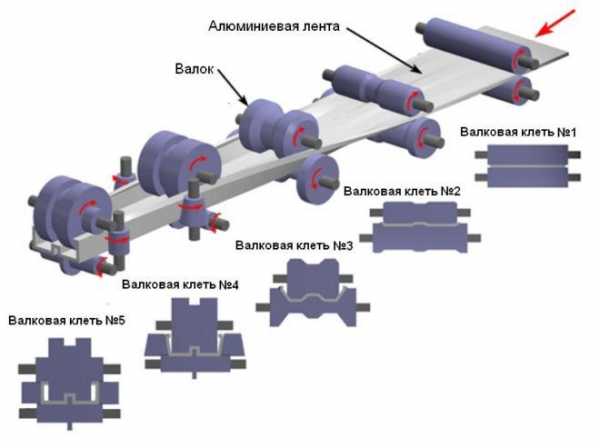

Технология профилирования гнутых профилей

Виды сортовой продукции

Главной особенностью этого типа является то, что его поперечное сечение имеет простую геометрическую форму. Он разделяется на следующие разновидности:

• простой;
• арматура.

Существует несколько типов простого проката:

• круглый;
• квадратный;
• шестигранный;
• полосовой.

Арматура – это множество простых элементов, которые соединены между собой. Арматуру применяют при строительстве железобетонных конструкций в сочетании с бетоном. Данное изделие позволяет усилить свойства бетона, либо служить для его растяжения.

Виды арматуры

В зависимости от качества поверхности, такой прокат стали делится на следующие группы:

• 1ГП – продукт, который не требуют дальнейшей обработки поверхности;
• 2ГП – продукт, поверхность которого требует горячей обработки давлением;
• 3ГП – продукт, поверхность которого обрабатывается холодным способом, подразумевающим механическую резку.

Применение стального круга

Стальной круг – это один из наиболее распространенных видов рассматриваемой продукции. Данное изделие изготавливается в виде стального прута, имеющего круглое поперечное сечение. Стандартный диаметр стального круга варьируется от 5 до 270 мм. Однако при необходимости диаметр круга может быть увеличен до 330 мм.

Стальной круг нашел широкое применение в машиностроении. В этой области промышленности его используют для изготовления различных втулок, валов, осей и прочих деталей, входящих в конструкцию машин. Помимо этого он применяется при изготовлении оград, кованых изделий, в том числе заборов, решеток на окна и двери и других изделий.

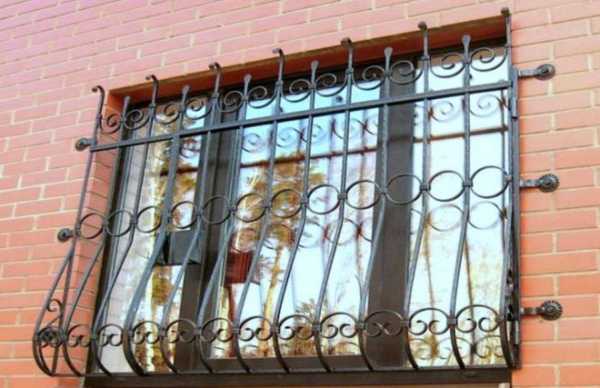

Применение стального круга в изготовлении решеток

Применение квадратов и шестигранников

Квадратный тип продукта, как и шестигранный, является таким же стальным прутом, имеющим либо квадратное, либо шестигранное поперечное сечение. Их стороны имеют стандартные размеры, варьирующиеся от 6 до 200 мм. Изготовление продукции более внушительных размеров возможно лишь по индивидуальному заказу.

Эти виды чаще всего применяются в строительстве. Из них изготавливают конструкционные элементы ворот, оград, скамеек и других конструкций.

Применение полосового проката

Стальные полосы применяются при изготовлении металлических конструкций, а также гнутого профиля, например, уголков. Полосовая продукция применяется при изготовлении автомобильных рессор, различных режущих инструментов, либо в качестве элементов конструкций, которые работают на растяжение. Сортовой металлопрокат полосового типа также применяется при изготовлении труб и различных декоративных элементов.

Применение фасонного проката

В зависимости от сферы применения фасонный тип продукции делят на две разновидности:

• массового назначения;
• специального назначения.

Наибольшим спросом, безусловно, пользуется металлопрокат массового назначения. К данной разновидности относятся следующие изделия:

• стальные уголки;
• стальные швеллера;
• стальные двутавры.

Прокат сталь профиль специального назначения применяется преимущественно при строительстве железнодорожных и трамвайных путей, шахтных выработок, а также в других особых отраслях.

Применение уголков

Уголки – это самый распространенный вид продукции, нашедший повсеместное применение. Стандартная ширина их полки варьируется в пределах 20-250 мм. Толщина стенки чаще всего зависит от предыдущей величины и может составлять от 5 мм до 12 мм.

Уголки из металла применяются в разных отраслях

Применение швеллеров

Швеллер – это вид фасонного металлического продукта, у которого поперечное сечение выполнено в виде буквы «П». Эти изделия применяются практически во всех промышленных отраслях. Без них невозможно построить здание, создать автомобиль, либо изготовить какое-либо другое оборудование.

Швеллеры имеют разную высоту поперечного сечения, которая непосредственно отражается на прочностных характеристиках изделий.

Применение двутавров

Двутавры – это изделия, выполненные в виде буквы «Н». Их чаще всего применяют в строительстве, в частности, при возведении различных сооружений и мостов.

Помимо этого, двутавры применяются в машиностроительной и вагоностроительной отраслях.

Высота их полок составляет от 100 мм до 1000 мм, а ширина – от 55 мм до 400 мм. Исходя из размерного ряда, двутавры разделяются на следующие виды:

• стандартные;
• широкополочные;
• колонные.

Из чего изготавливается металлический прокат

При его производстве могут использоваться различные виды стали и сплавов. К ним относятся:

• углеродистая сталь или так называемый черный металл;
• легированная сталь, прочностные и эксплуатационные характеристики которой улучшены за счет добавления различных химических компонентов;
• нержавеющая сталь;
• алюминий;
• медь;
• жесть.

Это далеко не полный перечень материалов, применяемых при изготовлении металлопроката. Огромный выбор металлов и форм выпускаемой продукции позволяет использовать ее в самых разных отраслях производства. Из этого материала можно изготавливать детали любых форм, обеспечивая их устойчивость к любым нагрузкам и температурному режиму.

Как сортовой, так и фасонный металлопрокат применяются практически во всех отраслях промышленности. Однако их отличие заключается в том, что сортовой тип применяется в качестве заготовок, в том числе и для производства фасонного типа.

Видео по теме: Производство сортового проката

promzn.ru

Виды металлопроката и их классификация . Статьи компании «ТД КОМТЕХ»

Металлопрокат изготавливается путем прокатки заготовок определенной  формы, выполненных из различных металлических   сплавов.

 Виды металлопроката и их классификация

Металлопрокат изготавливается путем прокатки заготовок определенной  формы, выполненных из различных металлических   сплавов. Его принято классифицировать по нескольким основным  признакам: способу изготовления, виду используемого металла и геометрическому сечению профиля. В этой статье будет подробно рассмотрен каждый из перечисленных критериев.

Способ производства металлопроката

Существует две технологии изготовления металлопроката:

1. Горячая прокатка. При таком способе заготовка нагревается до температуры, превышающей термический порог рекристаллизации металла, из которого она выполнена. При этом в структуре металлической обрешетки формируются зерна, что приводит к изменению ее физико-химических параметров.
2. Холодная прокатка. В данном случае заготовка нагревается намного ниже температуры рекристаллизации, пока не будет достигнута требуемая степень пластичности.

Сплавы и металлы для изготовления металлопроката

При производстве различных видов металлопроката используются:

• Черные металлы – все марки чугуна и стали (кроме специальных). Из них производятся трубопроводы, арматура для фундаментных каркасов, металлоконструкции, применяемые в промышленности, и т.д.
• Цветные металлы – медь, цинк, алюминий и многие другие. Они используются для получения металлопроката, имеющего особые свойства (например, огнестойкость или легковесность).
• Специальные стальные сплавы – коррозионностойкие, жаропрочные, нержавеющие и другие. Такие материалы предназначены для изготовления горелок, частей турбин, нефте- и газопроводов.

Форма поперечного сечения металлопроката

Геометрическое сечение профиля металлопроката влияет не только на его физико-химические свойства, но и на сферу применения. По этому параметру он классифицируется на:

• Трубный. Представляет собой изделия, которые в поперечном сечении имеют сплошную замкнутую фигуру (многоугольник, овал, круг и т.д.). Толщина стенки такого металлопроката может быть разной по отношению к диаметру (толсто- и тонкостенные трубы). Он применяется в первую очередь для создания нефте-, водо- и газопроводов.  К такому металлопрокату относятся: трубы профильные, трубы водогазопроводные, электросварные трубы.
• Листовой. Может иметь различную толщину, а также рифленую или гладкую поверхность. К такому металлопрокату относятся горяче- и холоднокатаные листы. Эти изделия используются преимущественно для создания оболочек каркасных металлоконструкций и в качестве обшивки транспортных средств.
• Сортовой. Не имеет внутри поперечного сечения пустот. Он характеризуется выпуклым внешним контуром. Существует много видов сортового металлопроката: шестигранник, квадрат, круг, арматура. В основном они применяются в прокатном производстве и строительстве.
• Фасонный. Отличается от сортового металлопроката тем, что имеет невыпуклый контур поперечного сечения. К данному виду относятся двутавровые балки, швеллеры, уголки и другие изделия. Чаще всего они используются в качестве несущих конструкций.
• Специальный. Включает в себя изделия особой формы. Они требуются для создания отдельных узлов в различном промышленном оборудовании и в узкоспециализированных производственных процессах. К специальному металлопрокату относятся рельсы, бандажи, колеса и т.д.

Таким образом, существуют разные виды металлопроката, их классификация довольно сложная. Поэтому зачастую бывает тяжело подобрать подходящие изделия под определенные цели и требования. Но вы всегда можете проконсультироваться со специалистами компании «ТД Комтех». Они помогут вам с выбором металлопроката, предоставив информацию о его характеристиках и сферах применения.

Для этого просто позвоните по телефону: +7 (343) 521-30-50.

acm1.ru

Виды и типы металлопроката

Это получение продуктов, обработанных путем изменения металлических тел. Он подвергается плавлению высокой температурой с высокой степенью давления. Различные виды металлопроката являются незаменимыми материалами для строительства.

Деление по сырью изготовления

Виды металлопроката по сырью изготовления делятся на такие категории:

• производства из черного сырья;
• производства из цветных металлов;
• производства из драгоценных металлов.

Прокат из черного сырья

Фабрикаты имеют большой ассортимент, огромное количество профилей по доступным ценам. Материалы из нержавеющей стали относят в эту группу, но они качественней. Их выбор ограничен, поэтому нельзя назвать универсальными. Они востребованы в ремонтных, строительных работах. Болты, гайки, шурупы нужны практически каждый день.

Продукты из цветных металлов

Сырье дорогостоящее. Прокат из цветного сырья применяется для воздушного судостроения, создания электроприборов. Химическая, медицинская индустрия активно использует метод проката. Сельское хозяйство, машиностроение, бытовая техника – эти сферы не могут обойтись без цветного металлопроизводства.

Использование сырья из драгоценных металлов

Категория, к которой относят данные типы металлических продуктов, активно используется в ювелирном мастерстве, радиотехнике, медицине.

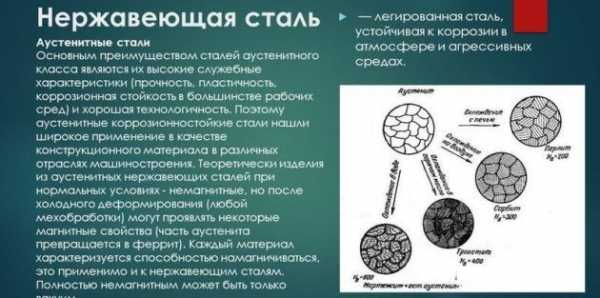

Нержавеющая сталь

Любой металлический продукт подвергается коррозии, использование антикоррозийных средств не всегда эффективно, обработку нужно проводить очень часто.

Одним из лучших способов защиты от ржавчины – это использование нержавеющей стали.

Срок службы изделия увеличивается до 28 лет, что особенно необходимо для изделий, используемых при высоком уровне влажности.

Нержавеющая сталь не требует много времени по уходу за собой.

Гигиенические характеристики позволяют использовать изделия в фармакологической, медицинской сфере.

Прокат по методу изготовления

Виды металлопроката также делятся по способу их изготовления:

Сортовой

По этому методу изготавливаются рельсы, балки, шестигранники, арматуры и т. д. Потом изделия применяются на создание каких-либо железобетонных конструкций, создания режущих материалов.

Плоский

Созданные по этому методу листы, ленты, рулоны широко используются в строительстве жилых помещений. Дизайнеры придают им вычурную форму, декор и оформление.

Фасонный

Используя подобные метод, мастерами создаются уголки, балки, другие мелкие стройматериалы.

Швеллер, применяющийся строителями, имеет П-образный профиль, изготавливается из черных металлов.

Художественный

Художественные виды такого проката очень широко используются среди архитекторов. Фабрикаты используются в отделочных работах интерьера. Кованые столики, перила лестниц, корзины, стулья создаются этим методом.

Востребованные товарные позиции

Арматура из металла стоит на первом месте по востребованности. Используется при монолитном строительстве. Создается в форме прута. Для её получения скатывается при высоком давлении высокопрочная сталь. Необходима для перекрытий, армирований.

Для создания мостов, колонн в ход идет балка. Для каркасов, сеток из арматуры нужна катанка. Для создания винтов, лестниц, шпилек незаменим круг.

Эти фабрикаты играют большую роль во всех сферах жизнедеятельности человека. Ассортимент постоянно увеличивается.

Видео по теме: Производство сортового проката

promzn.ru
