Деревянная кровля: виды, характеристики, технология укладки

У стремления окружить свой быт экологически «здоровыми» конструкциями и материалами есть масса весомых обоснований. Наряду с великими достижениями и интересными разработками в области строительства возникла опасность засорения среды и логически следующего за ним ухудшения качества жизни.

Угрозу создают токсичные выделения, летучие аллергены, формирование конденсата, способствующее расселению вредоносных плесневых грибков. Потому человечество вспомнило о старых, веками проверенных технологиях, исключающих перечисленный негатив. На их базе и сооружается деревянная кровля, с устройством которой мы постараемся разобраться в мельчайших подробностях.

Деревянным кровельным покрытиям отдают безусловное предпочтение люди, заботящиеся о собственном физическом состоянии. Старинные методы и приемы устройства кровли из древесины активно используются в сфере сооружения эко-домов.

Однако во главу угла заложена вовсе не мода на натуральность, а конкретные плюсы использования природной органики в кровельном деле:

Веские экологические достоинства. Древесина не распространяет токсинов, натуральные материалы идеально «соседствуют» с живыми организмами. Она безопасна, утилизируется естественным образом, не засоряя среду.
Превосходные изоляционные качества. Изготовленные из дерева кровельные покрытия препятствуют прохождению звуковых и тепловых волн.
Паропроницаемость. Благодаря способности деревянной черепицы свободно выводить испарения, появляющиеся в помещениях в результате стандартных процессов жизнедеятельности, нет необходимости устраивать пароизоляционный барьер с применением полимерных пленок.
Внешняя привлекательность. С эстетическими приоритетами кровель, сооруженных из штучных элементов с уникальным структурным рисунком, не станут спорить даже самые предвзятые критики.
Легковесность. Удельный вес кровельного покрытия, распределенный на 1 м² площади конструкции в проекции, варьирует в пределах от 15 до 17 кг, точные показатели зависят от уклона крыши и плотности породы. Небольшой в сравнении с шифером и керамикой вес позволяет не возводить сложные и громоздкие стропильные каркасы.

Насчет долговечности деревянной древесины нет однозначных мнений. Грамотно устроенная система может прослужить более полувека и более. Есть памятники русского деревянного зодчества в Кижах, например, сохраняющие высоту эстетических и технических показателей несколько столетий.

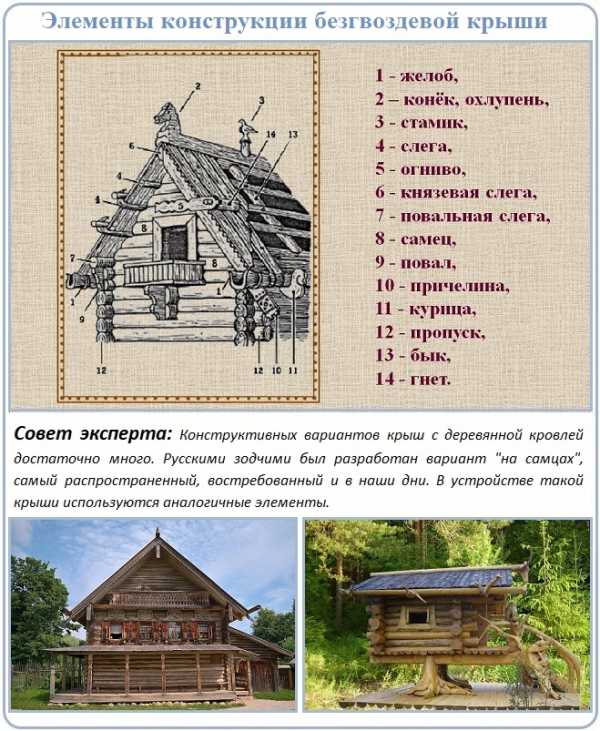

На Руси кровля из древесины красовалась над домами зажиточных крестьян, теремами бояр и церквами. Естественно, резные купола и узорчатые конструкции создавались не на пару десятилетий. Обычный люд мог позволить себе крышу попроще: с дранкой или вообще бревном как в Сибири. Срок службы таких покрытий составлял в среднем 20 лет.

Грамотно сооруженная кровля способна «простоять» около сотни лет, однако для этого требуется четкое соблюдение проверенных веками народных приемов и хитростей. При правильном устройстве текущий ремонт ей будет требоваться не чаще, чем черепичным и металлическим кровлям, да и продолжительность эксплуатации будет не меньше.

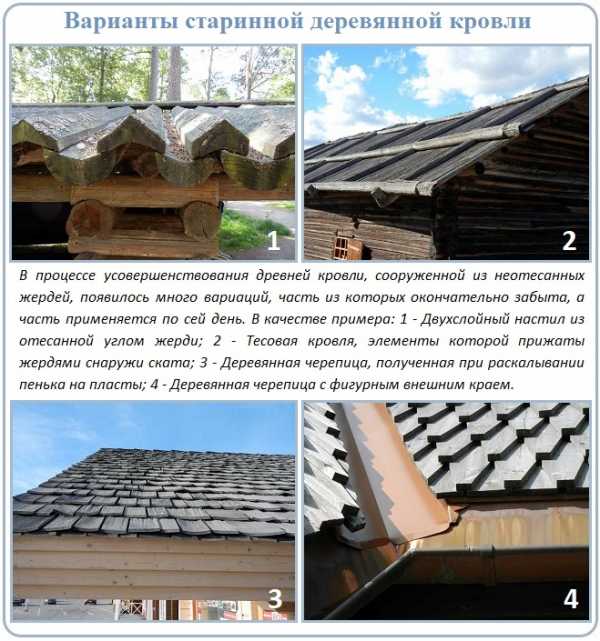

Сборка деревянной кровли всегда производится из штучных элементов. Технология укладки и принцип сооружения зависит от формы и размеров именно этих элементов, в числе которых значатся:

Шиндель. Дощечки, получаемые путем «расщепления» или колки полена вдоль волокон. Производится как вручную, так и механическим способом. У изделий ручного производства допустимы отличия по форме и толщине в пределах одной партии. Применялась на территории германских княжеств.
Дранка. По методу изготовления похожа на шиндель, но тоньше его. Геометрические размеры штучных элементов по аналогии могут отличаться. Использовалась на Руси в обустройстве крестьянских изб.

Гонт. Фигурно выпиленные дощечки, имеющие в срезе форму ласточкиного хвоста. Узкий боковой край, играющий роль шипа, заводится в край соседнего элемента с характерным пазом, благодаря чему создается практически герметичное соединение. Применялся в странах Западной Европы.
Лемех. Линзообразные детали, напоминающие формой рабочую часть ложки. Выпуклые элементы изготавливаются с ровным или узорчатым, выполненным в виде своеобразных ступенек, нижним краем. Лемех укладывали на купола деревянных церквей, крыли им терема и боярские хоромами.
Тес. Попросту полноразмерные доски, они же теснины. Укладываются вдоль или поперек стропильной системы или на слеги – бревна, опирающиеся на самцы. На Руси в старину применялись в устройстве кровли над избами богатых купцов и зажиточных крестьян.

Чем меньше размер элемента, тем чаще под него сооружается обрешетка. Шаг между решетинами рассчитывается так, чтобы под каждым продольным рядом штучных элементов было как минимум три опоры.

Размер бруска под устройство покрытия из гонта или шинделя принимается 50×50 или 40×40 мм. При длине детали кровли более 800 мм потребуется более толстый брусок или жердь.

Под укладку теснин обрешетку делают из бруска сечением 60×60 мм или жерди с диаметром примерно 70 мм. Жердины обтесывают на два канта. Решетины крепят к стропилам с шагом 60 – 70 см.

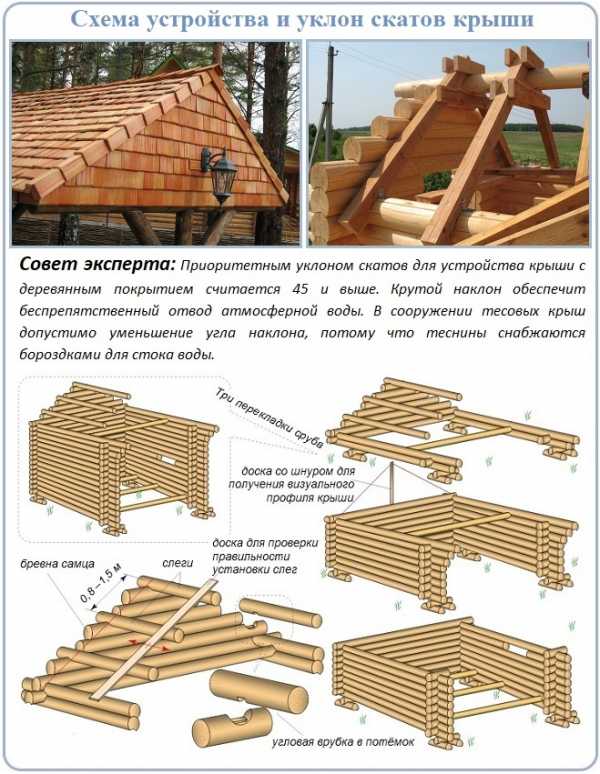

Деревянные кровли укладывают только на скатные крыши, уклон которых не может быть меньше 80% или 45º. Это необходимо, чтобы на покрытие не задерживались осадки, создавая угрозу чувствительной к влаге древесине. Указанный предел допускается в возведении тесовых крыш. Под укладку шинделя или гонта рекомендовано возводить более крутые конструкции.

Недопустим прямой контакт древесины и строительных конструкций из асфальтового или цементного бетона. В случае если соприкосновение неизбежно, между элементами из древесины и бетонным основанием должна устраиваться гидроизоляция.

Важно учесть, что деревянная кровля не обладает стабильностью. То есть при намокании от обильных дождей, в период снеготаяния или традиционного увеличения атмосферной влажности в межсезонье деревянные элементы набухают, а при уменьшении влажности сокращаются в размерах. Причем указанные подвижки происходить могут на протяжении десятилетий, а не первые год-два после устройства.

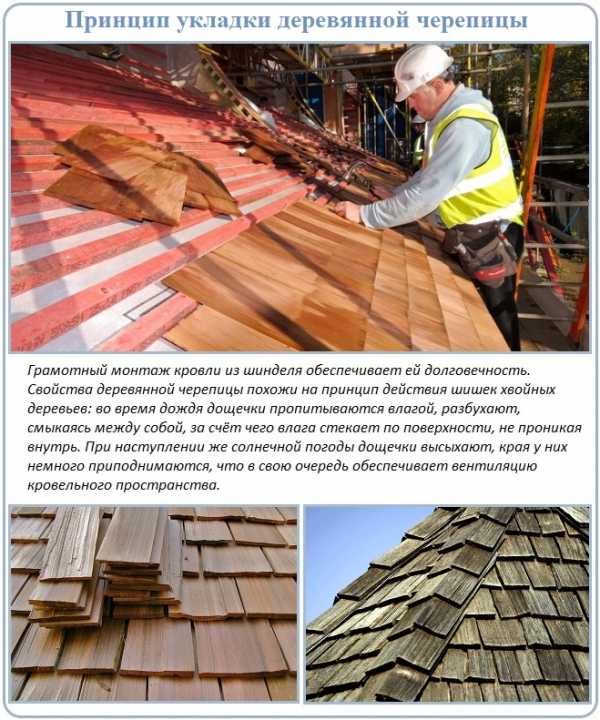

По принципу действия кровля из деревянных элементов схожа с еловой или кедровой шишкой. При выпадении обильных осадков ее «чешуйки» стремятся перекрыть как можно больше пространства, чтобы исключить проникновение воды внутрь.

Сжимаясь в сухую погоду, они открывают естественные пути проветривания для вывода из-под себя излишка влаги. В результате описанного движения под деревянной кровлей не образуется конденсат, она отлично проветривается и превосходно защищает постройки от осадков.

Укладка деревянных дощечек производится с перекрытием каждого элемента, т.е. с накладкой вышележащей детали ни нижнюю так, чтобы у стекающий сверху по скату воды не было вообще никакой возможности просочиться под кровлю. Для ускорения стока на тесе и шингласе, к примеру, выбираются продольные канавки.

Подытожим вышеизложенную информацию. Грамотно устроенная крыша с деревянным покрытием должна обеспечивать:

Безупречную защиту от проникающей сверху атмосферной воды. Она формируется за счет набухания и смыкания кромок элементов при увлажнении, а также за счет многослойной системы самого деревянного покрытия.
Беспрепятственную вентиляцию. Свободное прохождение воздушных потоков создается во время сокращения размеров деревянных черепичин и наличия многочисленных каналов для течения воздушных потоков.

Безукоризненный сток воды по скатам. Безостановочный отвод воды создается особой технологией укладки деревянной черепицы и выработкой на ее поверхности бороздок для стока.

Однако в технологиях устройства есть существенные отличия, с которыми следует разобраться домашним умельцам и хозяевам эко-домов, желающим обзавестись крышей с приоритетным в экологическом и эстетическом смысле деревянным покрытием.

Для того чтобы разобраться в специфике сооружения всех видов деревянной кровли рассмотрим каждый вариант, разбив блоки информации на части об изготовлении и особенностях укладки.

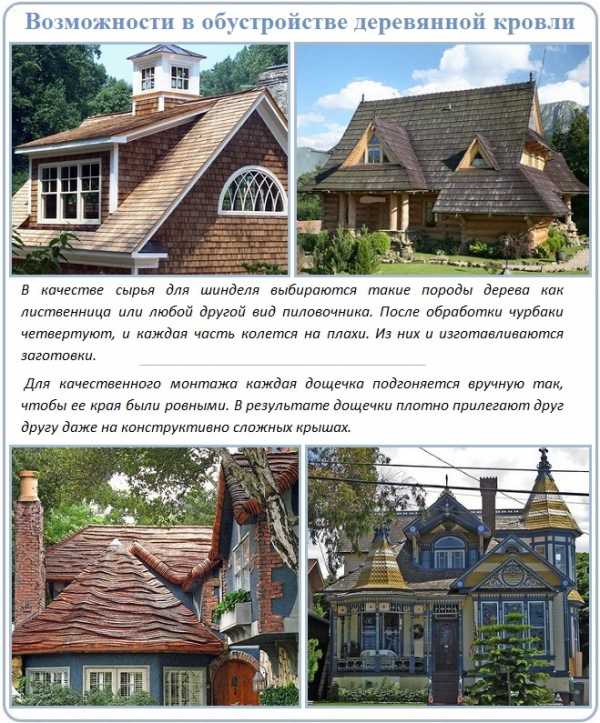

Кровля из шинделя

При ручной колке пенька на дощечки сохраняется естественная структура дерева, привлекающая не только натуральной красотой, но и максимальной защищенностью от влаги. Правильное деление заготовки на элементы шиндель крайне важно в плане износостойкости покрытия. Поэтому заготовку лучше доверить опытному мастеру.

Если не предполагается использование ручного труда в изготовлении, лучше купить материал в надежном месте, репутация которого на рынке не оставляет малейших сомнений. Готовый к укладке шиндель должен быть предварительно подсушен, по нормативам его влажность обязана составлять 18%.

Поставляет этот вид покрытия в упакованных пачках, каждая их которых рассчитывается на укладку участка кровли площадью в 1 м². Закупать нужно так, чтобы были учтены карнизные свесы, ширина которых обычно составляет 40-50 см.

В изготовлении используются как хвойные, так и лиственные породы. В приоритете лиственница, красный кедр и дуб. Перед покупкой важно проверить расположение годовых колец, у качественного покрытия они расположены под наклоном в 30º.

Шаг сооружаемой под укладку дощечек обрешетки зависит от их длины. Укладываются они согласно принципу «шахматного порядка» так, чтобы смежные боковые кромки уложенных в продольном ряду элементов не совпадали с кромками вышележащего продольного ряда.

Для того чтобы обеспечить «разбежку» элементов, каждую стартовую доску во втором ряду делят напополам. Стартовую доску для третьего ряда разрезают на три части. Обрезки не пропадают, их применяют в дальнейшей укладке, местоположение стыков в результате такого деление может совпасть только через 3 ряда, чего вполне достаточно для устройства не протекающего покрытия.

Сверху каждая дощечка закрывается на 2/3, только треть остается снаружи. В итоге такой укладки получается фактически трехслойная кровля, которая не пропускает воду при таянии снежных залежей и выпадении дождей, а затем самостоятельно «раскрывается» для просушки.

Укладку деревянных элементов начинают с карнизных свесов, далее продвигаются вверх. По горизонтали между ними оставляют небольшие зазоры в 2-3 мм, необходимые для обеспечения расширения древесине в момент набухания. Указанный зазор соблюдается по всей площади деревянной кровли.

По линии конька дощечки не смыкаются, между скатами должна остаться щель в 2 – 5 см, через которую будут выходить наружу бытовые испарения. Сверху эта щель закрывается охлупом, двумя соединенными между собой досками или собранными особым образом короткими дощечками, «тыл» которых развернут в наветренную сторону.

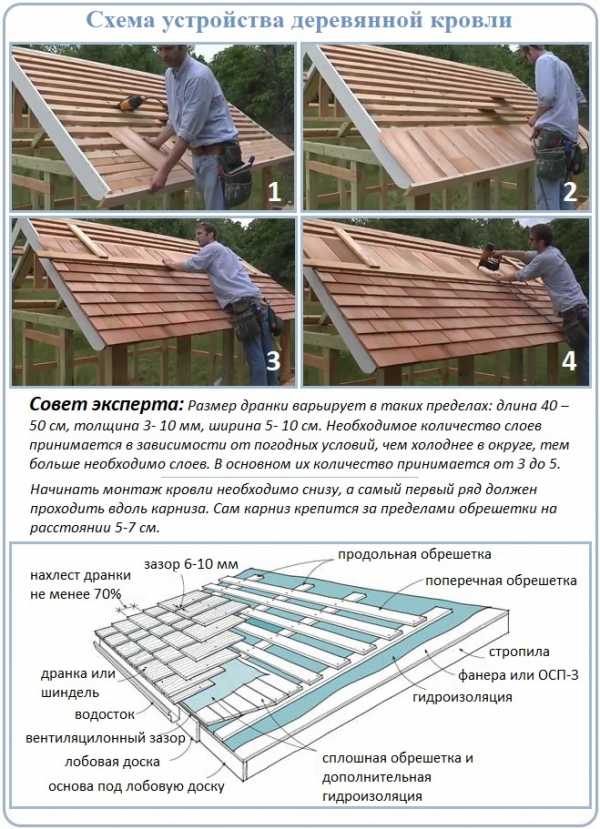

Кровля из дранки

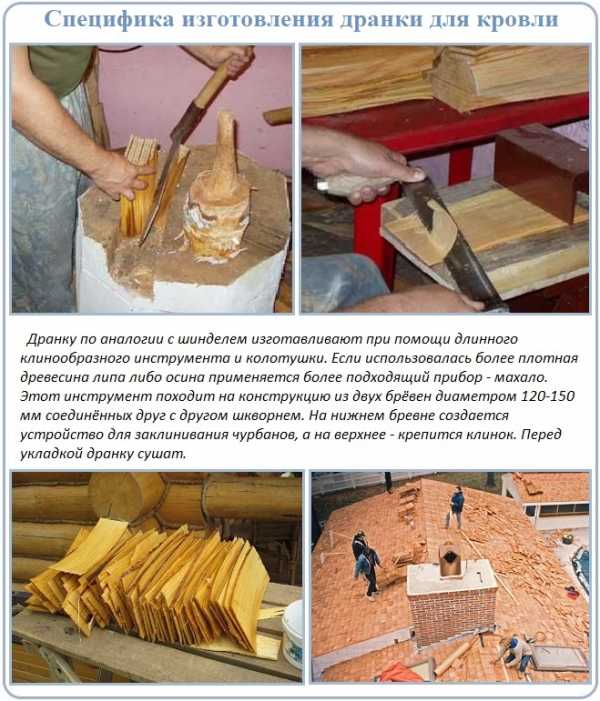

Дранку можно смело ассоциировать с шинделем: по методу изготовления и укладки у них не слишком много отличий. Правда изготавливают ее преимущественно из древесины хвойных пород, т.к. элементы дранки тоньше, следовательно, колоть ее разумнее из заготовок с мягкой податливой структурой.

Ее также изготавливают на станках, но знающие домохозяева предпочитают материал ручного изготовления. Для производства такой кровли подбирают пеньки без сучков и подобных дефектов. Вручную колют на своеобразные пластины клинообразным инструментом, воздействуя на него колотушкой. Работу проводят аккуратно, стремясь не повредить естественные волокна и капилляры.

Толщина пластин дранки 0,3 – 1,0 см, чем тоньше, тем из большего количества слоев придется сооружать кровлю. В среднем их 7 – 9 штук. Одновременно с указанным обстоятельством увеличивается число воздушных зазоров между слоями, как следствие, улучшаются теплоизоляционные качества, заодно оптимизируется вентиляция.

Ширина и длина пластин, в принципе, не нормируется. По длине элементы могут варьировать от 30 до 100 см, по ширине – от 9 до 15 см. Главное, чтобы в одной партии, заготовленной или закупленной для устройства кровли, дранка была приблизительно одного размера.

В отличие от вышеописанного материала дранку кладут на сплошную обрешетку, сооруженную из доски. Дощатые решетины крепят с зазором между собой в 3 – 5 мм, которые необходимы для формирования воздушных вентиляционных потоков. Все остальные нюансы монтажа идентичны.

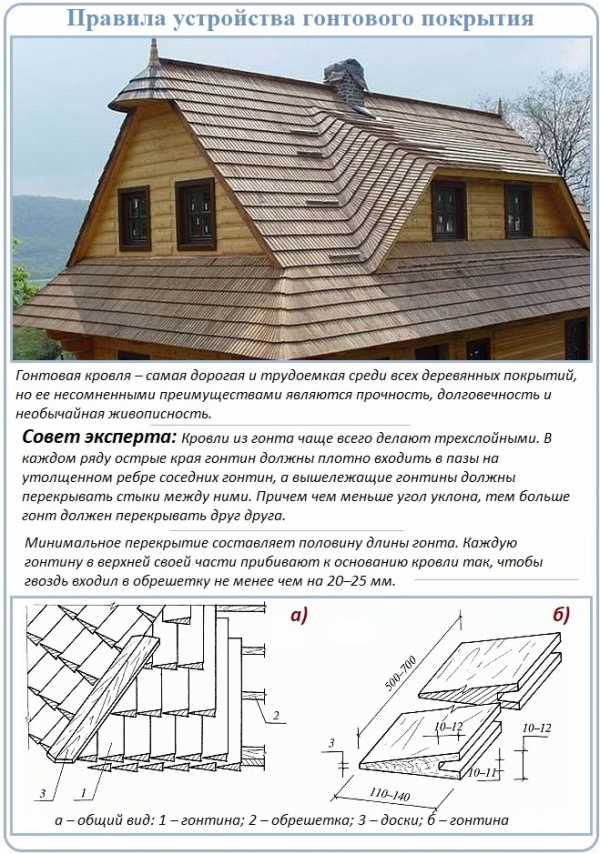

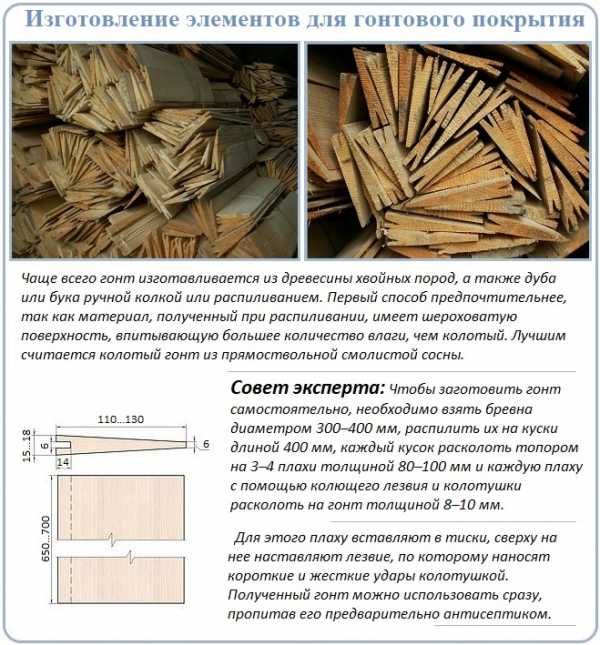

Кровля из гонта

Гонт – одна из самых конструктивно сложных разновидностей штучных элементов для сборки деревянной кровли. Сбоку или сверху он оснащается «шипом», соединяемым с «пазом», устроенным внизу или в боку сопрягаемого элемента. Самые сложные варианты гонта снабжаются дополнительным замком, устроенным по аналогичному принципу шип-паз.

Для выпиливания гонта используются выполненные в форме параллелепипеда заготовки, которые распиливают по диагонали. После чего в распиленных частях выбирают все виды запланированных замков: сверху, снизу, при необходимости сбоку.

Стандартная длина гонта не превышает 50 см, в среднем 35 – 40 см. Ширина от 7 до 14 см с некоторыми отличиями в случае ручного производства.

В изготовлении гонтин используется в основном сосна, несколько реже применяется отлично противостоящая влаге осина. Не допускается наличие сучков, трещин и размягченных участков по контуру заготавливаемых к укладке элементов.

Гонтовая кровля укладывается чаще всего в два слоя, реже, и только при необходимости в три. Однослойное гонтовое покрытие допустимо исключительно над летними верандами и бытовками.

Перед укладкой сооружают разреженную обрешетку с шагом, зависящим от длины элементов покрытия. Еще раз отметим, что под каждой гонтиной должно быть три опоры по аналогии с обычной керамической черепицей. В качестве решетин используется брусок со сторонами 50 или 60 мм.

Укладка стартует снизу от карнизного свеса и продвигается вверх к коньку. В устройстве рядов соблюдается принцип разбежки. Первый ряд собирается из укороченных дощечек. Гонтины закрепляются в вершине гвоздем к решетине. Уложенный поверх элемент перекрывает точку крепления, маскирует ее и защищает от ржавления.

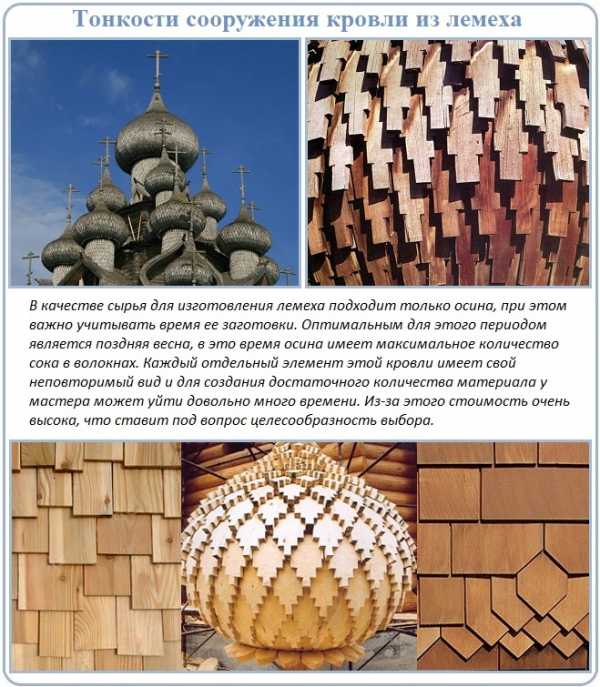

Кровля из лемеха

Лемех значительно опережает деревянных соперников по параметрам эстетики и цены. Все элементы этого покрытия действительно уникальны. Их выпиливают и вытачивают из осины вручную, изготавливают специально для обустройства определенных строений по четким размерам. На производство набора для укладки такой кровли уходит довольно много времени и сил, что и отражается на стоимости.

По технической и технологической сути кровля из лемеха мало чем отличается от любого из видов деревянной черепицы. Однако каркас под укладку существенно сложнее. Для его сооружения, да и для укладки узорного покрытия требуются навыки и фундаментальные знания в области деревянного зодчества.

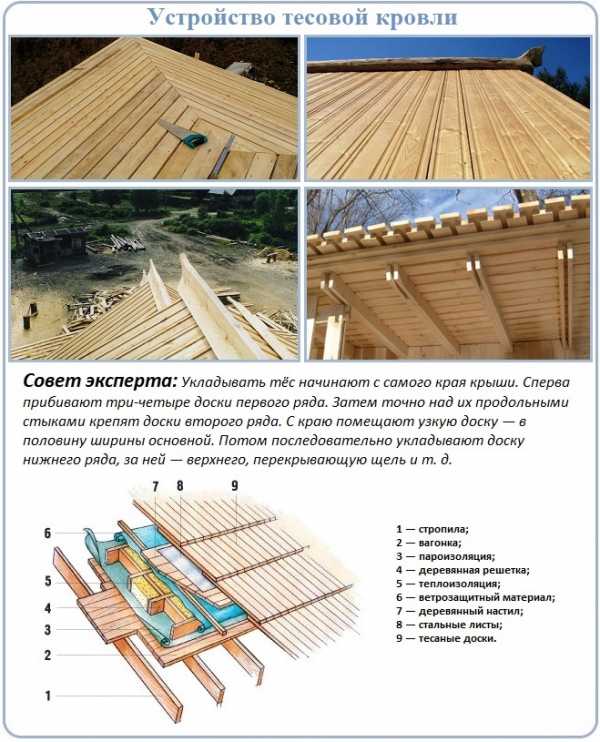

Кровля из теса

Тесовую кровлю устраивают из доски толщиной от 19 до 25 мм. Ширина элементов варьирует от 16 до 22 см. Доску укладывают как вдоль, так и поперек стропилин, но преимущественно используется продольное направление. В этом случае нижний край дощатой кровли упирается в водомет – деревянный водосточный желоб.

Для улучшения отвода воды со скатов с наружной стороны доски рубанком выбирают пару продольных желобков-канавок. Заметим, что сточный желоб может быть только один на доске. Ширина его составляет примерно 2,5 см, глубина около 1 см. Стоит помнить, что доски с выбранными желобками применяются в устройстве всех слоев тесового покрытия.

Зачастую тесовое покрытие кладут в два плотных ряда с разбежкой стыков. Это так называемая народная технология «в карту». Стыки соседних досок нижнего ряда перекрываются серединой доски верхнего ряда, так достигается герметичность для защиты от осадков.

Второй вариант устройства тесовой кровли экономней первого, но менее практичен. В обустройстве жилых жомов его не применяют. В этом случае доску нижнего ряда укладывают с зазором, равным половине ширины применяемой в укладке доски. Верхний ряд кладут так, чтобы доски закрывали эти щели.

Для укладки тесовой кровли сооружается обрешетка из бруска со сторонами 60 или 70 мм. Решетины можно сделать из жерди диаметром 80 мм, отесанной на два канта. Шаг между решетинами 60 – 80 см. Есть мнение, что тесовую двуслойную кровлю раньше делали из поперечно и продольно установленных слоев. Нижний ярус якобы служил сплошной обрешеткой.

Сооружать тесовое покрытие начинают с удобного для работы края ската. Сначала крепят три-четыре тесины нижнего ряда, затем их закрывают верхним слоем. Доски крепят гвоздями, загоняя их по два в каждую решетину. В качестве крепежа желательно использовать метизы с заводской оцинковкой или самостоятельно прокипяченные в олифе.

Если длины доски не хватает для полного перекрытия ската, тесовое покрытие укладывают «юбкой». Сначала укладывают теснины в нижней части ската, потом дополняют недостаток вверху. Под эту самую «юбку» устраивают дополнительную обрешетку, которую выставляют вровень с устроенной уже частью кровли.

Вверху между скатами вместе с покрытием оставляют традиционный вентиляционный зазор. Конек закрывают парой скрепленных между собой досок или ставят охлупень. Он и прижмет своим весом теснины, и красиво оформит деревянную крышу.

Видео-пример сооружения трехслойной кровли из дранки:

Деревянные разновидности кровельного покрытия привлекают не только экологическими достоинствами, но и несравненными эстетическими качествами. Созданное из них покрытие уникально и наиболее благоприятно для обустройства жилья. Веское преимущество перечисленных материалов заключается в том, что укладку его можно провести собственноручно, руководствуясь предложенной нами информацией.

krovgid.com

виды, технология и особенности устройства

При кровельных работах можно использовать обычный шифер, профилированный лист и многие другие варианты. Но есть один кровельный материал, которым пользуются уже многие столетия и он до сих пор не потерял свою популярность – это черепица. Прочный, долговечный и обладающий привлекательным внешним видом материал. Кровля из черепицы прослужит Вам долгие годы. А какие разновидности существуют и как произвести монтаж кровли из черепицы? На эти и многие другие вопросы Вы найдете ответ в данной статье.

Кровля из черепицы — основные виды

Если еще несколько десятилетий назад при упоминании черепицы все подумали бы о глиняных плитках, уложенных на крыше, то сегодня вариантов такой кровли существует довольно много. Каждая разновидность по-своему хороша. Среди наиболее распространенных видов можно назвать следующие:

Керамическая черепица;
Металлочерепица;
Битумный вариант;
Цементно-песчаная черепица.

Керамическая черепица

Первой разновидностью черепицы, которой стали пользоваться много веков назад, считается керамическая. Этот материал производится из смеси глины с различными добавками, которые служат для увеличения прочности и долговечности. Все компоненты смешивают и помещают в специальную форму. Затем заготовка отправляется на обжиг, где подвергается воздействию температур 100 и более градусов.

Керамическая черепица имеет превосходный внешний вид. Но вот ее герметические свойства оставляют желать лучшего. При дожде влага проникает сквозь кровлю довольно свободно. Это происходит из-за сложности плотной укладки керамической черепицы, без образования щелей. Но этот недостаток устраняется путем монтажа гидроизоляционного материала.

Одним из самых распространенных на сегодняшний день видов черепичной кровли является металлочерепица. Этот материал появился не так давно, но уже успел завоевать множество положительных отзывов.

Битумная черепица

Металлочерепица изготавливается из оцинкованной стали. Металл пропускается через специальный станок, на выходе из которого получают профилированный лист или плитки. Для повышения устойчивости к внешним воздействиям и улучшения внешнего вида металл покрывается дополнительными материалами и смесями.

Металлочерепица

Такие изделия обладают рядом неоспоримых преимуществ. Во-первых, металлочерепица выпускается в большом ассортименте оттенков. Во-вторых, монтаж кровли из этого материала не занимает много времени. Кроме этого, металлочерепица служит гораздо дольше, чем керамические изделия.

Но есть и некоторые недостатки. Самый главный из них – это плохая звукоизоляция. Во время дождя капли, падая на кровлю, будут издавать довольно громкие звуки. Еще один минус – это недопустимость соприкосновения с битумом. Если во время монтажа такое произойдет, то срок службы металлочерепицы будет значительно меньшим.

Битумная черепица в последнее время также набирает популярность. Этот материал легко монтировать, при этом отходы практически отсутствуют. Битумная черепица прекрасно подходит для сложной кровли, так как ее легко резать и сворачивать. Минусом является то, что для монтажа необходимо сделать сплошную обрешетку. Эта особенность, во-первых, повышает вес крыши, а во-вторых, существенно увеличивает стоимость.

Цементно-песчаный вариант – это дешевая черепица. При ее изготовлении используются недорогое сырье, отсюда и низкая стоимость. Такая черепица обладает небольшим сроком службы, поэтому используется не так часто, как все предыдущие варианты.

При выборе черепицы для своей кровли важно понять, что вы хотите получить. Если для вас важен внешний вид, то следует выбирать керамические изделия. Если нужно минимизировать расходы, то лучше приобретать битумную или цементно-песчаную черепицу. Но самым оптимальным сочетанием цены, внешнего вида и срока службы является металлочерепица. Именно этот вариант и выбирают большинство застройщиков.

Устройство кровли из черепицы

Рассмотрим технологию устройства кровли из черепицы на примере металлочерепицы. Такой вариант является наиболее распространенным и легким в исполнении. Сам процесс укладки можно разбить на несколько этапов:

Подготовка основы и теплоизоляция.
Укладка металлочерепицы.
Монтаж аксессуаров.

Металлочерепицу укладывают на обрешетку кровли. Особого усиления этой конструкции не требуется, так как сам материал весит немного. Снизу необходимо смонтировать теплоизоляционный слой. Такая защита не только предотвратит потери тепла, но будет служить шумоизоляцией.

Поверх обрешетки укладывается гидроизоляция. При этом нельзя использовать материал на битумной основе. От его соприкосновения с металлочерепицей, последняя быстро начнет «портиться». Поверх гидроизоляции монтируется еще одна обрешетка, с шагом равным шагу волны кровельного материала. Такая обрешетка необходима для создания воздушного зазора, который улучшить вентиляцию кровли.

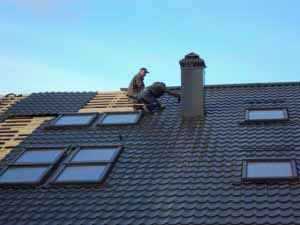

Процесс монтажа металлочерепицы

Листы металлочерепицы укладываются внахлест и закрепляются при помощи саморезов. Последние должны быть высокого качества, так как от них в большей степени будет зависеть срок службы кровли. Саморезы выбираются из оцинкованной стали, с шайбой и резиновым уплотнителем.

При работе с металлочерепицей Вам обязательно придется разрезать листы. Для этого лучше использовать ножницы по металлу, ножовку или дисковые пилы с твердосплавными зубьями. Многие привыкли резать металл болгаркой, но этого делать нежелательно. Во время резки материал будет нагреваться, а это приведет к порче цинкового покрытия.

Другие разновидности черепицы укладываются по схожей технологии. Но в каждом случае стоит учитывать некоторые особенности. Например, при монтаже керамической черепицы очень важно иметь мощную обрешетку. Этот кровельный материал достаточно тяжелый, поэтому надежное основание просто необходим. Крепление черепицы осуществляется при помощи саморезов, при этом затягивать их с усилием не нужно.

Если Вы решили украсить свой дом черепичной кровлей, то стоит заранее познакомиться с нюансами ее монтажа. Самый простой вариант – это использовать металлочерепицу. Такой материал легко и быстро монтируется. Для других разновидностей черепицы методика укладки схожа, но со своими для каждого варианта нюансами. Зная их, Вы сможете качественно провести монтажные работы, а значит надежно защитить свой дом от воздействия окружающей среды.

www.krovlyakrysh.ru

Кровля из черепицы. Современные работы по постройке крыши и настилу кровли

Глиняная черепица

Черепица – это керамический материал, получаемый формированием из глиняной массы с последующим обжигом. Сырьем для изготовления черепицы служат легкоплавкие глины типа кирпичных, но более пластичные и жирные, т. к. черепица имеет небольшую толщину.

Применяют глиняную черепицу в основном для покрытия кровель малоэтажных зданий. Черепица огнестойка, долговечна, расходы на эксплуатацию – незначительны, а запасы дешевого сырья для ее производства практически не ограничены. Из недостатков следует отметить большую массу (до 65 кг/м²), хрупкость, большая трудоемкость изготовления, необходимость придания кровле большого уклона (не менее 50° для обеспечения быстрого и свободного стока воды и ручной способ ее укладки.

В настоящее время выпускают черепицу пазовую штампованную, пазовую ленточную, S-образную ленточную и коньковую желобчатую (рис. 14). В зависимости от назначения черепица может быть: рядовая – для покрытия скатов кровли; коньковая – для покрытия коньков и ребер; разжелобочная – для покрытия разжелобков; концевая (половинки, косяки) – для замыкания рядов; специального назначения.

Рис. 14. Черепица глиняная: а – пазовая штампованная; б – пазовая ленточная; в – плоская ленточная; г – коньковая

Обжигают черепицу в кольцевых или туннельных печах при температуре 1000–1100 °C.

Требование

К глиняной черепице предъявляются следующие требования: она должна быть правильной формы с гладкими поверхностями и ровными краями, без отбитостей, трещин и известковых включений. Допускаются искривления поверхности и ребер черепицы не более, чем на 3 мм; отбитие или смятие шипов допускается не более 1/3 высоты шипа; отклонения линейных размеров по длине не должны превышать 5 мм, а по ширине – 3 мм. Исключение составляет пазовая штампованная черепица. Цвет черепицы должен быть однотонным, а ее структура в изломе однородной. Черепица должна быть нормально обожжена, о чем свидетельствует чистый, недребезжащий звук, издаваемый при легком постукивании металлическим предметом. Она должна выдерживать 25-кратное замораживание и оттаивание.

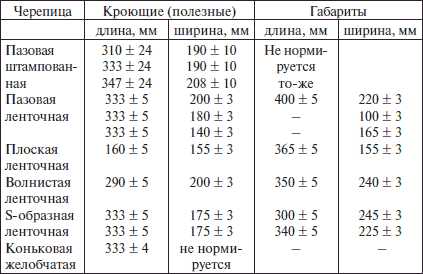

Типы и габариты глиняной черепицы даны в табл. 6.

Таблица 6. Размеры глиняной черепицы

Глубина пазов (так называемых фальцев) черепицы должна быть не менее 5 мм, высота шипов для подвески штампованной черепицы – не менее 10 мм, ленточной – не менее 20 мм. Разрушающая нагрузка на излом в воздушно-сухом состоянии – не менее 70 кг на одну черепицу. Масса 1 м² покрытия из черепицы в насыщенном водой состоянии зависит от типа черепицы. Так для плоской ленточной масса должна быть не более 65 кг; для пазовой штампованной и ленточной, волнистой и S-образной ленточной – не более 50 кг. Масса 1 м² коньковой черепицы не должна превышать 8 кг.

Для крепления к обрешетке пазовая штампованная черепица имеет на тыльной стороне ушко с отверстием, а у ленточной черепицы это отверстие в средней части шипа. Диаметр отверстия должен быть не меньше 1,5 мм.

Волнистая ленточная глиняная черепица для крепления к обрешетке имеет одно отверстие диаметром 5–6 мм на расстоянии 4–5 см от края.

Цементно-песчаная черепица (ЦПЧ) готовится прессованием под высоким давлением окрашенной растворной смеси. Смесь состоит из точно дозированных компонентов: портландцемента, кварцевого песка, щелочестойкого пигмента и воды. Цвет черепицы, благодаря введению пигмента в растворную смесь, сохраняется постоянным в течение всего срока службы кровельного материала. Цементно-песчаная черепица отличается точными размерами (отклонения от стандартных размеров не более 2 мм). Так как портландцемент во влажных условиях может твердеть годами, черепица также в процессе эксплуатации годами набирает прочность. Это положительно выделяет ее среди других видов черепицы, «стареющих» с течением времени, т. е. со временем теряющих свои первоначальные технические свойства.

Совет

Структура такой черепицы позволяет кровле «дышать», поэтому влага, скапливающаяся под крышей, быстро испаряется, а это препятствует образованию плесени и гнили. В доме под такой крышей – приятный и здоровый воздух.

Рассмотрим этот вид черепицы на основе продукции, выпускаемой совместным российско-германским предприятием «БРААС ДСК-1», расположенном в Москве. Это один из двухсот заводов фирмы БРААС, расположенных в 39 странах мира. Еще в восьмидесятых годах за счет использования вместо капризной в производстве глины стабильной по своим свойствам цементно-песчаной смеси фирме удалось осуществить производство черепицы методом непрерывного проката с небывалой скоростью – 166 плиток в минуту (цикл производства одной плитки из глины растягивается на один – два месяца) и обеспечить снижение цен на черепицу в два раза. При этом впервые в непрерывном процессе была получена черепица наиболее сложной формы – желобчатая. Главный показатель долговечности черепицы – ее морозостойкость у сверхплотной прокатной ЦПЧ оказалась значительно выше, чем у ее глиняной предшественницы – далеко за 1000 циклов замораживания – оттаивания. Производители говорят, что на это изделие можно с легкой душой дать гарантию и на 2000 и на 3000 лет, но это вряд ли кому-нибудь нужно (табл. 7).

Таблица 7. Ориентировочный расход цементно-песчаной черепицы БРААС и шаг обрешетки в зависимости от уклона кровли

На заметку

И еще одно новшество: несмотря на то, что черепичные кровли гораздо тяжелее, чем обычные, перерасход древесины на строительные конструкции не столь существенен, как кажется на первый взгляд. Опыт говорит, что он не превышает 15–20 %, что укладывается в пределы допускаемой ошибки предварительного статического расчета. При шестидесятиградусном наклоне мансардного ската поперек стропил действует только половина веса кровли (катет, лежащий против угла в 30°), а снеговая нагрузка согласно нормативных документов и вовсе исключается. При дальнейшем увеличении угла наклона стропил, характерного для мансард, нагрузка от веса черепицы стремится к нулю.

Цементно-песчаная черепица БРААС может применяться для устройства кровель строящихся и реконструкции старых деревянных, кирпичных и других домов как с коньковой крышей, так и для круглых башен, углов, арок и углублений.

Поделитесь на страничке

Следующая глава >

hobby.wikireading.ru

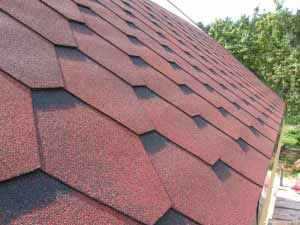

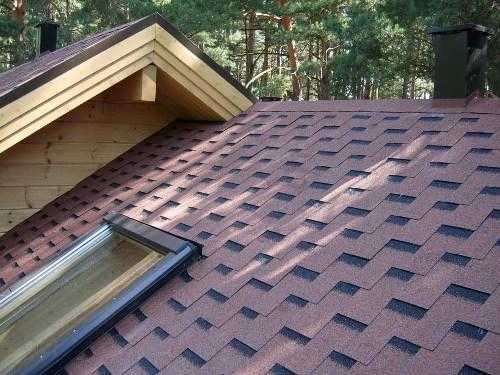

Кровля из битумной черепицы. Технология монтажа

Кровля из битумной черепицы занимает промежуточное место между твердыми и рулонными кровельными материалами, совмещая в себе преимущества тех и других. По своему виду она напоминает чешую, собранную из отдельных «чешуек». Эти «чешуйки» состоят из нескольких слоев различных материалов, основным из которых является модифицированный или окисленный битум.

Что собой представляет битумная черепица?

Битумная основа с обеих сторон покрывается стекловолокном. Толщина одной плитки обычно достигает 3 мм. Также битумная черепица может иметь дополнительные покрытия, защищающие ее от ультрафиолета и перепадов температур и придающих ей большую эластичность, а также выполняющих декоративную функцию. На изнаночную сторону плитки наносится клеевая масса, состоящая из битума и полимеров, с помощью которой отдельные плитки (гонты) соединяются между собой, формируя герметичный ковер. «Лицо» может покрываться слоем каменной или минеральной крошки, которая защищает черепицу от природных воздействий, а также придает ей нужный оттенок. Благодаря крошке поверхность становится немного шероховатой, что позволяет задерживать снег на крыше, не давая ему сходить лавинообразно. В качестве покрытия лицевой стороны могут также использоваться медь или титан, что значительно расширяет цветовые и текстурные решения кровли. Правда, стоит такая черепица намного дороже.

Битумная черепица может использоваться для монтажа кровли сложной формы с различными изгибами и наклоном скатов от 15 до 90 градусов. Некоторые дизайнерские решения предполагают даже отделку стен дома, выполненную из нее. Среди ее основных преимуществ гибкость, герметичность, стойкость к высоким и низким температурам, влагостойкость. В отличие от твердых кровельных материалов она не создает шума при дожде, не гниет и не ржавеет, а также не создает статических напряжений.

Поскольку черепица является штучным материалом небольших размеров, отходы при ее монтаже сводятся к минимуму. Стоимость такой кровли значительно ниже, чем натуральной черепицы или металлочерепицы. Но есть у нее и недостатки, например, довольно сложная технология монтажа.

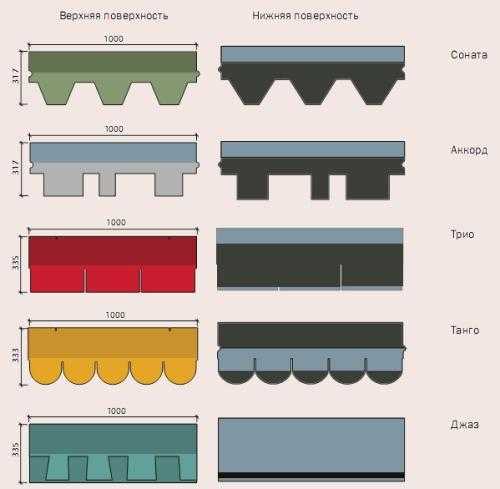

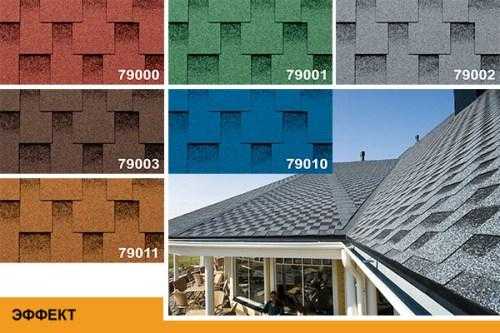

Какие есть разновидности битумной черепицы?

Черепица продается в виде плиток небольших размеров (1х0,3 м), которые называются гонтами. Гонты имеют фигурные края снизу, на каждой из них размещается по 3-4 «чешуйки» черепицы. Формы «чешуек» могут быть разными: в виде сот, многоугольников, чешуи, овалов, треугольников и т.д. Есть даже волнистая битумная черепица, правда ее применение ограничено. Размещаться на гонте они могут симметрично или хаотично. Что касается цвета, черепица представлена в широком цветовом ассортименте. Красиво смотрится кровля, собранная из гонт разных оттенков одного цвета, создавая эффект меланжа. Защитный слой предотвращает выгорание цвета со временем, так что подкрашивать крышу не придется.

Битумная черепица в зависимости от марки может относиться к группам повышенной или умеренной горючести, согласно с пожарной классификацией, но специалисты часто относят ее к трудногорючим материалам, что позволяет использовать ее без дополнительных средств защиты практически на любой конструкции крыши. Объясняется это тем, что гонты, соединяясь между собой, формируют герметичный ковер, который препятствует проникновению окислителя (кислорода) к источнику возгорания.

На современном рынке различают несколько классов битумной черепицы, которые определяют их ценовую категорию:

эконом-класс;
средний класс;
элит-класс;
премиум-класс.

На цену влияют такие параметры, как покрытие (минеральная крошка дешевле каменной, а дополнительные слои делают черепицу дороже), цвет (комбинация оттенков дороже однотонной) и производитель (отечественная дешевле). Одной из наиболее дорогих марок битумной черепицы считается финская с медным покрытием.

Как выбрать битумную черепицу?

Рассмотрим основные параметры битумной черепицы, на которые следует обращать внимание при ее выборе.

Во-первых, нужно узнать, какой битум лежит в основе гонт (модифицированный или оксидированный).

Во-вторых, определитесь, каким образом черепица будет крепиться к крыше: с помощью клеящего слоя или же гвоздями. Лучше использовать первый способ крепления, который в результате делает кровлю герметичной. Для этого выбирается черепица с клеящим слоем по всей площади пластин.

В-третьих, уточняется диапазон температур, при которых можно использовать кровельный материал без ухудшения его эксплуатационных характеристик.

В-четвертых, не лишним будет узнать о наличии различных дополнительных кровельных элементов, которые поставляются данной фирмой и используются с данной маркой битумной черепицы.

После того, как перечисленные выше параметры подобраны в соответствии с условиями эксплуатации, можно приступать к выбору формы, текстуры и цвета черепицы.

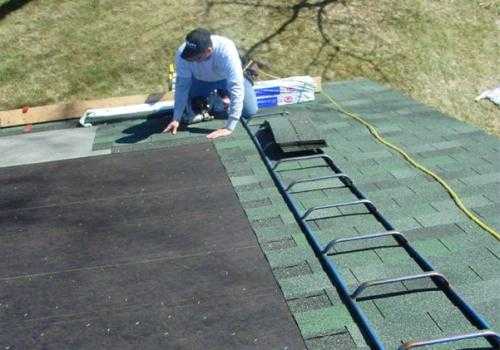

Технология монтажа мягкой кровли

Пару слов об особенностях монтажа мягкой кровли. Поскольку материал кровли достаточно гибкий, в качестве основы для него нужно использовать только сплошную обрешетку, чтобы избежать деформации и провисания гонт. В целом же конструкция крыши такая же, как и при использовании других кровельных материалов, то есть, в виде слоеного пирога: слой утеплителя, закрепленный между стропилами и защищенный с внутренней стороны пароизоляционной пленкой, контробрешетка, и сам кровельный материал, уложенный на сплошную обрешетку поверх контробрешетки. Доски контробрешетки выбираются толщиной 3-4 см, что обеспечивает вентиляционный зазор. Обрешетка выполняется из фанеры, обрезной доски или плит OSB. При использовании фанеры или OSB плиты укладываются с разбежкой мест стыковки. Поверхность обрешетки накрывается подкладочным ковром, а уже на него крепится битумная черепица.

Монтируется битумная черепица в направлении снизу вверх и справа налево. Крепится она к обрешетке с помощью клеевого раствора, нанесенного на изнаночную сторону, для чего с плиток нужно снять защитную пленку и нагреть поверхность, используя строительный фен. Можно дополнительно использовать гвозди, прибивая гонты к обрешетке, плитки при этом укладываются внахлест. Под воздействием солнечных лучей плитки нагреваются и спекаются между собой, образуя сплошной герметичный слой.

При монтаже особое внимание нужно уделять таким сложным местам, как конек, хребты и ендовы. Для монтажа на коньке гонта перегибается через него и фиксируется на противоположном скате, а сверху на нее крепятся коньковые элементы прямоугольной формы. В случае с ендовами для кровли используется подкладочный ковер, который закрывает внутренние углы и крепится металлическими примыканиями. Последние также используются при укладке битумной черепицы в таких местах, как стыки с дымоходами, трубами или стенами.

Монтаж мягкой кровли лучше всего проводить в теплое время года при температуре не ниже 5ºС. Для него не требуется каких-то особенных инструментов или материалов, а отходы составляют порядка 4%. Единственный минус – это довольно утомительный процесс, занимающий много времени из-за небольших размеров гонта.

Помимо самой битумной черепицы при монтаже мягкой кровли используется ряд кровельных элементов:

коньково-карнизная черепица, которая используется для отделки карниза, являясь стартовым элементом при монтаже, и для конька;
подкладочный ковер, который используется при монтаже черепицы на ендовах и на стыках кровли со стенами, дымоходами и т.д. Если наклон скатов небольшой, ковер можно настилать и по всей поверхности кровли. По своей сути подкладочный ковер является рулонным материалом, в основе которого полиэстер; размеры одного рулона составляют 1х10 м, толщина полотна 4 мм;
карнизная планка, которая монтируется вдоль карниза;
капельники, защищающие карниз от влаги, поскольку мягкая кровля не имеет свеса над карнизом, по которому вода стекает, не попадая на карнизные доски;
торцевая планка, защищающая черепицу, смонтированную вдоль торцов, от ветра;
металлическое примыкание, которое является дополнительным креплением подкладочного ковра вдоль стыков с дымоходом или стенами;
вентиляционные элементы, которые монтируются вдоль скатов и на коньке и обеспечивают вентиляцию подкровельного пространства. Эти элементы изготовляются из специального морозостойкого пластика.

Кроме того, для монтажа битумной черепицы понадобится клей (битумно-полимерная мастика), который обычно продается в ведрах по 3 или 10 л или же в картриджах. Для дополнительной фиксации гонт используются кровельные гвозди из нержавеющей стали с широкой шляпкой.

Как увеличить срок службы битумной черепицей?

Чтобы мягкая кровля прослужила долгое время, нужно правильно подобрать тип черепицы в зависимости от конструкции крыши и условий эксплуатации, а также четко придерживаться технологии ее монтажа, используя при этом качественные материалы. Часто производители кровельных материалов предлагают в комплекте с ними и специальные крепежи, и кровельные элементы, что позволяет добиться наилучшего качества при монтаже. Обязательно нужно предусмотреть в конструкции кровельного пирога вентиляционные зазоры. Качественная вентиляция защищает несущие деревянные элементы каркаса от влаги и гниения, а утеплитель от накопления на его поверхности конденсата. Трудности при укладке мягкой кровли часто возникают в холодное время года и при сильном ветре. При низких температурах гибкость материала снижается, что усложняет стыковку отдельных гонт и их герметизацию. Часто приходится использовать для этого спецмонтаж. Плохо закрепленная черепица может со временем загибаться, деформироваться или срываться порывами ветра.

В процессе эксплуатации битумная черепица требует ухода. Ее нужно очищать от листьев и органических веществ, нанесенных ветром, которые могут привести к гниению.
