Доброго времени суток уважаемые читатели нашего журнала.

Меня зовут Ростислав, мне 37 лет и я – строитель с двенадцатилетним стажем. Сегодня поговорим с Вами об отдыхе на природе. А природа как известно — это друзья, семья и шашлыки. Чтобы приготовить мясо на природе, можно использовать всякие подручные средства — кирпичи или палки, а можно  сделать  своими руками красивый мангал из газового баллона для барбекю и удивить всех. Если такой мангал будет стоять во дворе, то он сразу привлечёт внимание Ваших гостей и соседей. Также такой мангал достаточно компактный для того, чтобы взять его с собой в багажник легкового автомобиля.

Изготовление мангала своими руками не займёт много времени и труда, нужно просто уметь пользоваться болгаркой и сварочным аппаратом или попросить специалиста. Все фото и чертежи такого мангала из газового баллона прилагаются.

Итак, что нам для этого нужно:

Материалы:

1. Газовый баллон.
2. Труба, диаметр 90мм. Длина – 0.7м
3. Ручки, 3 шт.
4. Труба профильная, 30х30мм. Длина – 4м
5. Уголок, 40мм полка. Длина – 1м
6. Листовой метал, 2мм толщиной, 1м²
7. Грибок на трубу.
8. Навесы.
9. Грунт. Краска эмаль по металлу.
10. Краска термостойкая, температура использования до 600градусов.
11. Цепь, длина не более 0.7м

Инструменты:

1. Сварочный аппарат, электроды.
2. Болгарка, отрезные диски и зачистной диск.
3. Рулетка
4. Карандаш.
5. Ножовка по металлу.
6. Дрель, сверло на 4,8,10,12мм.
7. Перчатки, защитные очки, сварочная маска.
8. Кусочек мела.
9. Струбцина зажимная.
10. Угольник.

Итак: приступаем к роботе.

Для начала роботы нам нужен пустой газовый баллон ёмкостью 50 литров. Такие баллоны использовались ранее в хозяйстве в частных секторах. Он состоит из трёх частей: вентиля, резервуарной ёмкости и цилиндрической подставки.



Разметка газового баллона для мангала

Газовый баллон, даже если он пустой — ОЧЕНЬ ОПАСЕН, поэтому категорически запрещается пользоваться открытым огнём вблизи баллона, а также наносить механические повреждения. Это может стоить ЖИЗНИ!!!

Дело в том, что в примеси природного газа используют так называемый газолин, который предназначен для отличия запаха газа. Газолин, сам по себе такой же горючий газ, который впитывается в металл и даже если баллон на проверке пустой, всё равно пары газолина, присутствуют в нём. Поэтому ещё раз повторюсь, работать с газовым баллоном нужно очень осторожно, не пренебрегая правилами техники безопасности.

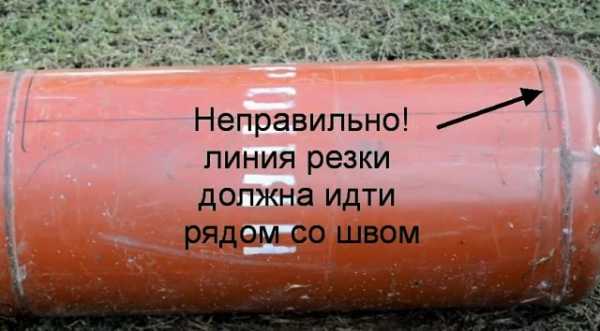

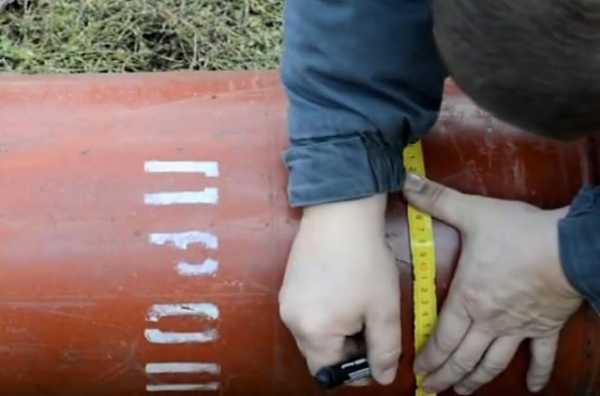

Вернёмся к нашей разметке. Если посмотреть на баллон, можно увидеть что по всей его высоте проходит сварочный шов. Этот шов мы берём как первую линию начала нашей разметки. Если взять рулетку и измерить длину окружности баллона (

длина окружности – это протяжение наружной или внутренней линии круга.) она будет равна 96 см. От этой линии — шва, с помощью рулетки отмечаем в каждую сторону по 24 см. Вверху и внизу баллона ставим отметки и проводим линию мелом. Затем от этой линии-шва отступаем в каждую сторону по 10см. и также проводим линию мелом, — это у нас линия для отверстий подачи воздуха.

Следующий этап: определяем где у нас будет лицевая сторона мангала и добавляем к задней линии, которую мы разметили, отступая 24 см ещё 10 см. Это у нас будет линия реза. Внизу и наверху баллона есть также сварочные швы, которые идут по кругу баллона. Расстояние между ними стандартное 61 см. Отступаем от этих швов 3 см, ставим по две точки и проводим линию. Дело в том, что в середине баллона по окружным швам проходит лента усиления шва и нам нужно её не повредить.

Таким образом, у нас нарисована крышка будущего мангала, ширина которой будет равна 38 см (96-24-24-10), а длина – 55 см (61-3-3) как указано на чертеже.

Готовим к порезке баллон для мангала

Прежде чем делать первый рез, нужно обезопасить себя. Для этого необходимо набрать в баллон воду. Как это делается? Перед тем, как начать роботу, надо убедится что баллон пуст. Для этого открываем запорный кран, который находится в верхней части баллона и на слух определяем нет ли шипения газа. Далее так же, с открытым краном переворачиваем его вниз краном, чтоб вытекла вся имеющееся жидкость изнутри.

Запорный кран изготовлен из сплава бронзы, а бронза очень мягкий в обработке металл. Поэтому мы берём ручную ножовку по металлу и в нижней части крана —  там, где он закручивается в баллон, срезаем кран полностью. У нас образовалось входное отверстие, в которое мы можем вставить лейку или шланг для заполнения водой. Нужно понимать, что вода которая будет наполнять баллон, будет вытеснять воздух насыщенный газолином, поэтому запрещается при этой операции курить или пользоваться открытым или скрытым огнём!!!

Баллон должен быть полностью наполнен водой. После этого изготовляем пробку. Здесь нам может помочь корковая пробка от бутылки вина или что-то вроде этого. Немного подтесав её, плотно забиваем молотком в отверстие. Потом укладываем баллон в горизонтальное положение и делаем рез.

Изготовляем крышку мангала

При старте резки баллона надо учитывать, что при сквозном прорезе потечёт вода. Поэтому максимально убираем электрические провода и лучше резать на наклонном основании, контролируя поток воды. Да, я согласен, что мероприятие «мокрое», но это максимально безопасный метод разрезания газового баллона.

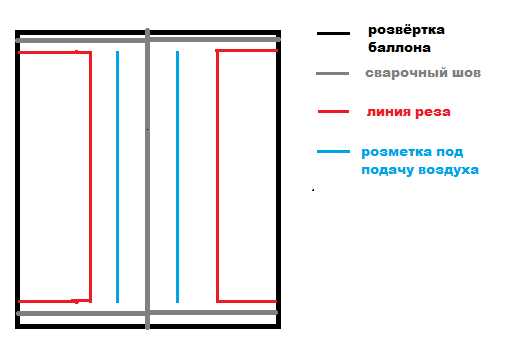

Делаем рез болгаркой по нашим размеченным линиям. Они у меня на схеме отмечены красным цветом. Диск для болгарки нужно выбрать потолще, как минимум 1.6 мм. Ширина реза компенсируется за счёт расширения металла при нагревании. Надо помнить, что метал на баллоне при сваривании «напрягается» и при резке может немного подклинивать диск, поэтому пользуемся клинышками. Заодно срезаем резьбовое соединение для крышки запорного крана. Оно находится сверху баллона.

Итак, когда крышка мангала у нас вырезана из листового металла, вырезаем полосы шириной 3см длиной один метр — три штуки, и привариваем по периметру крышки так, чтоб край полосы выступал на 1.5 см за края крышки. С помощью струбцин периодически прижимая полосу к крышке. Это не даст крышке проваливаться в середину мангала. Также привариваем ручку. Сварочные места подчищаем с помощью болгарки и зачистного диска. Установив крышку на баллон, нужно её отцентровать и приварить завесы, предварительно отступив одинаковые размеры от краёв баллона.

Рекомендую по краям крышки приварить стопорную цепь, которая при открытой крышке будет фиксировать её положение и тем самым снимать всё напряжение с навесов и не выламывать их.

Со стороны верха газового баллона, там, где мы срезали резьбовое соединение, можно сделать задвижку, которая будет регулировать выход дыма, то есть степень прокопчённости мяса. Из листового металла вырезаем три полоски по 10см и плоскогубцами или в тисках подгибаем край так, чтоб примерно получился уголок и обварим по периметру отверстия соблюдая ровность размеров. И с того же листового металла вырезаем саму задвижку, делая припуск в размере не более 1см чтобы был свободный ход.

С нижней части газового баллона есть цилиндрическая подставка, которую мы тоже срезаем с помощью болгарки. Она приварена разрывным швом по окружности баллона.

Приваривание ножек

Ножки или подставку можно сварить из подручного материала,  можно сделать разборную или стационарную, со столиками или без. Можно даже использовать подставку от старой швейной машинки, но я обошёлся самым экономным вариантом.

Берём уголок и отрезаем две заготовки по 14 см, находим на баллоне продольный сварочный шов, который мы брали за линию отсчёта. Выставляем баллон на горизонтальную площадку или на стол, так чтоб шов был внизу и, приставив параллельно площадке уголок, привариваем его отступив условное расстояние от края баллона так, чтоб центр полки уголка совпадал со сварочным швом баллона. Так же  делаем со второй стороны. Так получилась у нас база крепления ножек. А теперь смотрим если нам нужно сделать ножки не раздельные с мангалом, то мы просто нарезаем трубу 30х30 или уголок в длину, которая нам будет удобная для высоты мангала — порядка от 50 до 70 сантиметров. Далее привариваем её к уголку, который на баллоне.

А если мы планируем сделать разборную конструкцию, то также нарезаем заготовки на ножки только не привариваем их к уголку, а сверлим отверстия примерно на 8 миллиметров в верхней части ножки и в уголке, приваренном к баллону. Таким образом у нас получается разборная конструкция: баллон отделяется от ножек и может легко поместится в багажнике автомобиля для выезда на барбекю на природу. Следует заметить что ножки нужно монтировать также соблюдая идентичность размеров и диагонали конструкции. В нижней части ножек   желательно приварить опорные пятачки, предварительно вырезав их из листового металла и выставив мангал на ножках на ровную площадку. Это необходимо для того, чтобы мангал под своим весом не проваливался в грунт и имел хорошую устойчивость к опрокидыванию. Для более удобной транспортабельности можно на двух ножках смонтировать небольшие колёсики.

Монтаж дымоходной трубы для мангала

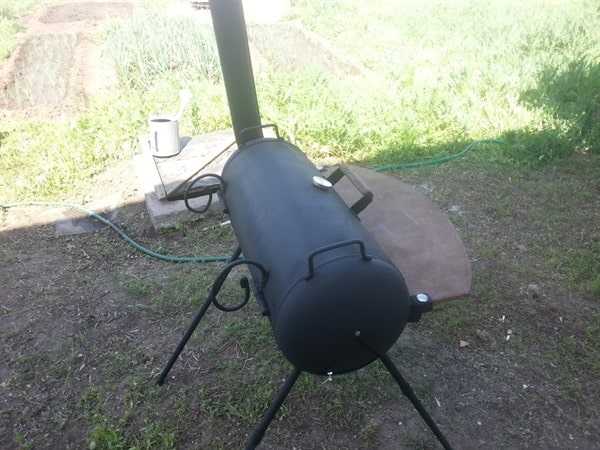

Дымоходная труба — это не обязательный элемент нашего самодельного мангала, но она придаёт более эстетичный вид и работает как регулятор степени копчёности приготовляемого продукта.

Для изготовления этого элемента вполне подходит труба с наружным диаметром 90м

. и длиной 70см. Так как заводские углы имеют очень плавный поворот, острый угол можно сварить самому, предварительно вырезав сегмент трубы, который от точки поворота размечается с помощью угольника в две стороны по 45 градусов по окружности трубы. Вырезав болгаркой сегмент, загибаем меньшую часть к большей, с помощью уголка проверяем угол 90 градусов и свариваем их в месте. После этого выставляем трубу к месту приварки, там, где мы установили заслонку, и хорошо свариваем по кругу трубу. Следует заметить что каждый шов нужно зачищать зачистным диском. Так он приобретает более эстетичный вид и хорошо просматривается качество сварного шва.

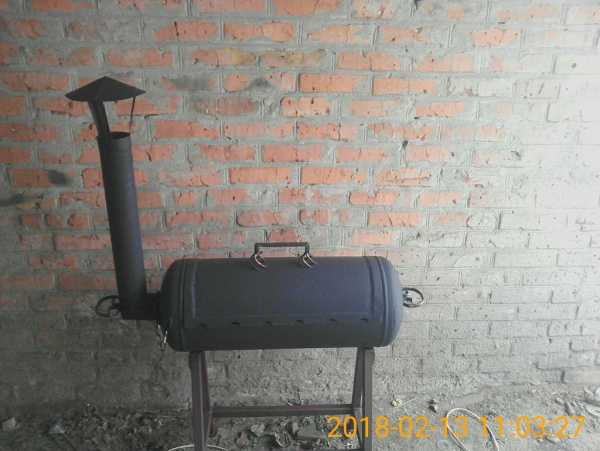

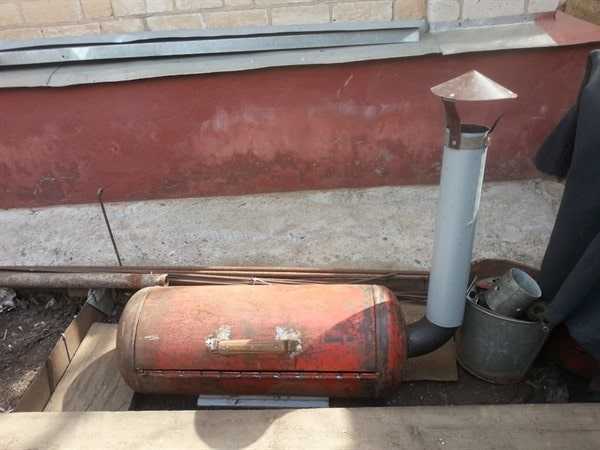

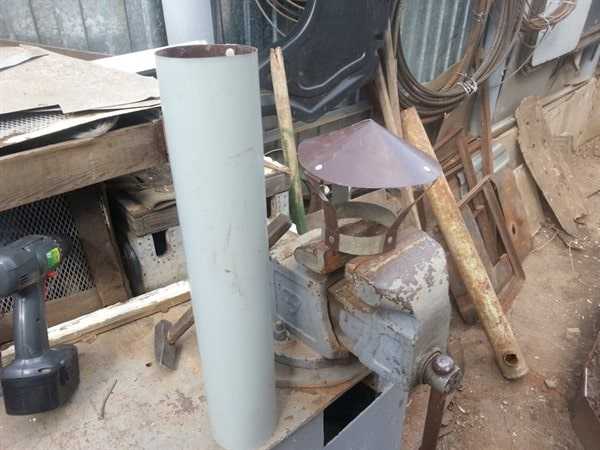

Когда труба приварена, устанавливаем защитный колпак. Он фиксируется зажимным болтом.

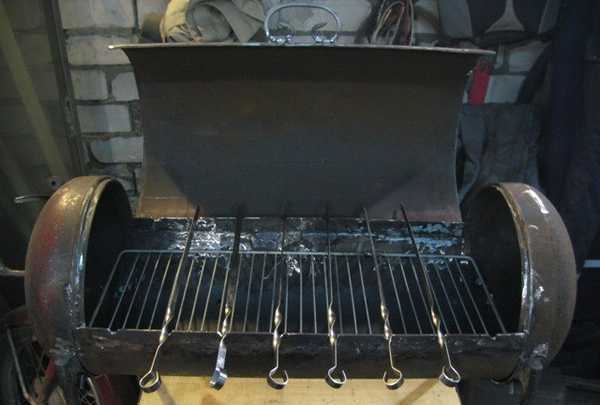

Места под шампура и гриль-сетки для барбекю

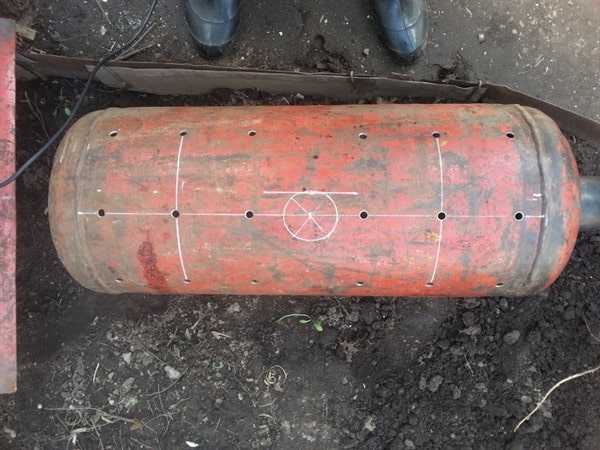

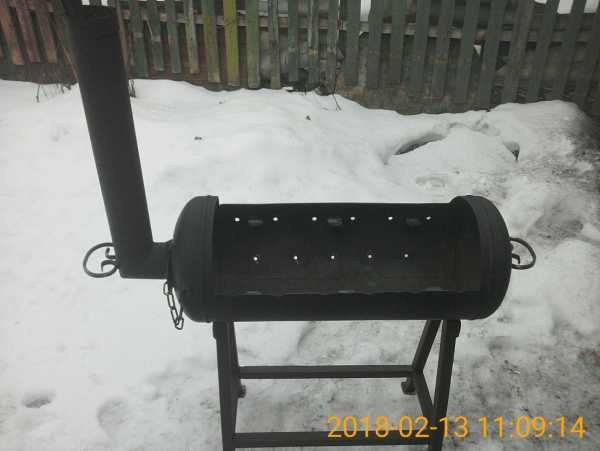

Для комфортного расположения шампуров на задней стенке нашего мангала мы сверлим отверстия. Шампур имеет спереди заостренную часть, которая чётко входит в эти отверстия и устойчиво там держится. Как мы видим на фото выше — на мангале удобно размещается шесть шампуров. Для этого мы делаем разметку, отступив от верхнего края нашей вырезки крышки мангала, 10см. вниз с двух сторон, ставим отметки и проводим линию мелом. Это уровень отверстий. Потом отступая от края радиусного прореза 4см. и ставим отметку сверления. И потом через каждые 10см ставим такие же метки. С помощью дрели и сверла сверлим отверстия по меткам. Для этого используем сначала тонкое сверло, к примеру, 4мм, а потом рассверливаем сверлом на 10мм, и в окончании сбиваем фаски отверстия с помощью сверла на 12мм. или круглым напильником. С лицевой стороны мангала также делаем разметку на верхней грани мангала и вырезаем болгаркой пазы под шампура. Когда эта операция выполнена, накрываем крышкой мангал и переносим отметки мест, где сделана вырезка на крышку мангала. Так же делаем вырезку. Это нужно сделать для того чтобы при установленных шампурах крышка мангала более плотно закрывалась.

Так же можно сделать посадочные места под гриль – сетку. Для этого нам нужно просто приварить полочки из металла между отверстиями под шампура. Из уголка вырезаем заготовки длиной по 3см, и привариваем их к стенкам мангала, предварительно разметив места приварки так, чтоб сетка имела шесть точек опоры по периметру мангала. Зачищаем места приварки и срезаем острые углы.

Для приготовления мяса на гриль-сетке, можно использовать нержавеющую сетку, с ячейкой 10х10,или 15х15мм, предварительно вырезав по размеру периметра посадочных мест как на фото ниже.

o-builder.ru

Как сделать мангал из газового баллона своими руками: чертеж, видео, фото

Сложно представить отдых на даче без шашлыка или гриля. Современный рынок предлагает множество мангалов разной конструкции. Однако покупать жаровню необязательно — сделать такое приспособление самостоятельно несложно. Один из вариантов самодельных печей для приготовления мяса — мангал из газового баллона.

Он практичен, удобен, может иметь разный внешний вид — например, форму паровоза — и станет отличным дополнением к дачному участку. Как изготовить такой мангал, рассмотрим в этом материале.

Делаем жаровню из металлического баллона

Для начала следует определиться, будет ли создание мангала из такой тары лучшим вариантом. Все-таки сделать стационарное барбекю можно практически из любых подручных материалов: буржуйки, бочки, листов ненужного металла, кирпича — вариантов море.

Галерея готовых вариантов

Преимущества

Первое и главное достоинство, которое отличает самодельные мангалы, — экономичность по сравнению с покупными готовыми барбекю. Даже если старого газового баллона в хозяйстве не нашлось, приобрести такую емкость можно по низкой цене. Останется лишь правильно его подготовить к превращению в мангал.

К другим достоинствам жаровни из баллона относятся:

• простота изготовления — имея нужный инструмент и чертежи, сделать мангал своими руками сможет даже человек, обладающий лишь базовыми навыками;
• функциональность — использование дополнительных приспособлений позволит готовить не только шашлыки, но и гриль, а также коптить мясо и рыбу;
• прочность и надежность — при изготовлении баллонов применяется высококачественная сталь, такой мангал прослужит долго даже при активной эксплуатации;
• удобство использования — из-за прочности стали дно не прогорит, поэтому угли после завершения готовки не нужно тушить, достаточно закрыть крышку жаровни;
• многообразие дизайна — реализовать можно разные идеи, изготовить мангал переносным или стационарным, придать дымоходу для копчения форму трубы паровоза, декорировать жаровню в винтажном стиле и др.

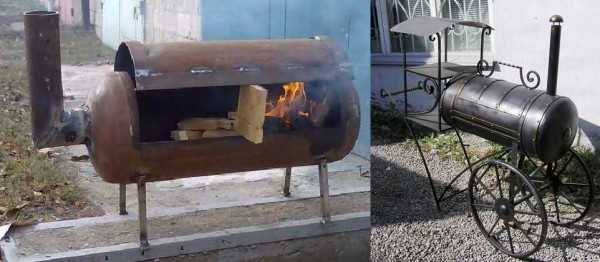

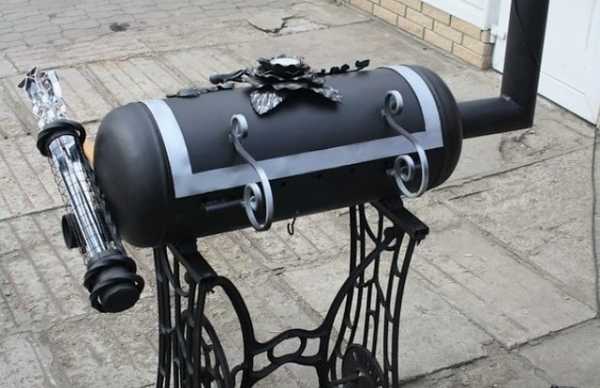

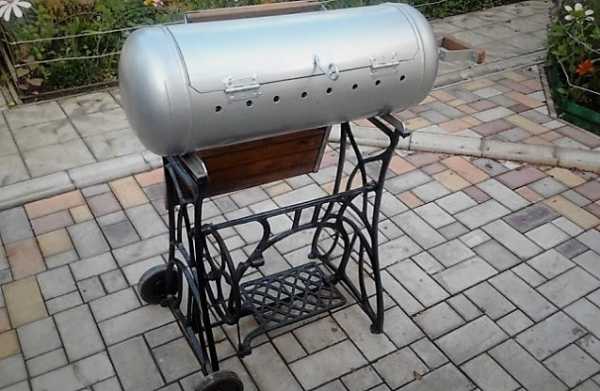

  Фото: мангал в виде торпеды

Стоит отметить и размеры конструкции: на мангале из баллона можно приготовить в два раза больше мяса, чем на дешевом покупном барбекю из металла.

Тематические статьи:

Недостатки

К минусам использования такого изделия относятся:

1. Неприглядный внешний вид стандартного баллона, особенно если он старый. Облезлая красная краска, вмятины и следы от сварки испортят эстетику барбекю, если не поработать над его отделкой. Лучше использовать термостойкое покрытие — это дополнительно защитит от ожогов при готовке.
2. Большая масса конструкции — переносным такой мангал будет лишь условно. Брать изделие с собой на природу точно не получится, так что подходит этот вариант только для использования на придомовой территории.
3. Если навыков работы со сварочным аппаратом недостаточно, пострадает надежность конструкции.
4. Совершение ошибок при изготовлении мангала, несоблюдение технологии приведет к низкой эффективности, а то и неработоспособности жаровни.

Не стоит забывать и о главной опасности — возможности взрыва баллона во время резки. Чтобы этого не произошло, нужно правильно провести предварительные работы.

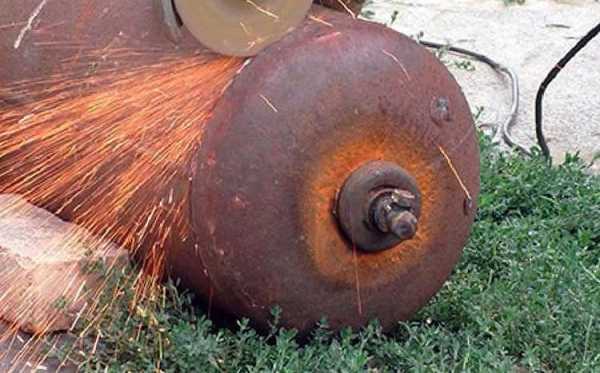

Фото: при резке баллона помните про технику безопасности

Подготовка материалов и инструмента

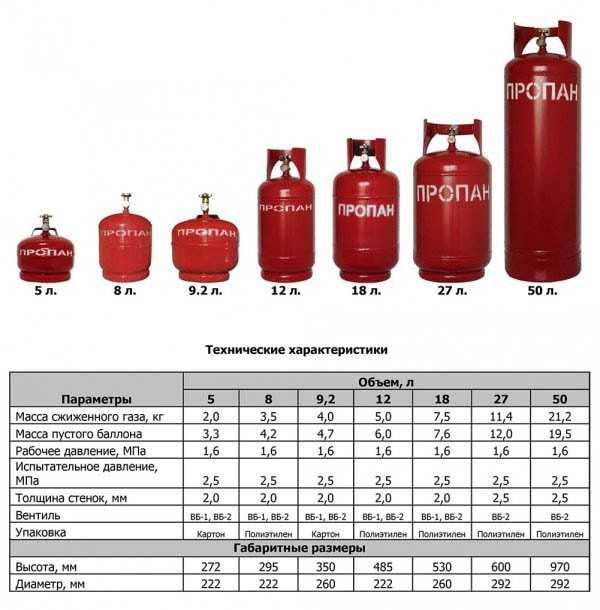

Первое — выбираем баллон. Рекомендуемый объем — 50 л, чтобы жаровня получилась большой. Прежде чем приступать к изготовлению самодельного мангала, емкость очищают от остатков горючего. Делают это тщательно, даже если кажется, что тара полностью опустошена.

Очистка баллона от газа

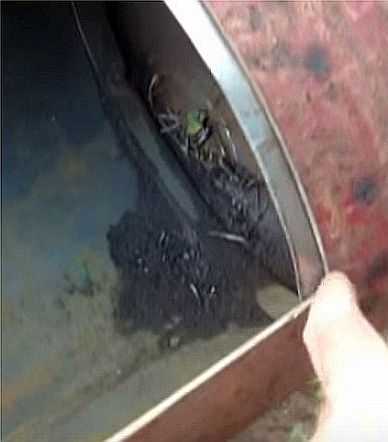

Несмотря на то что основной массы пропана в емкости давно нет, на стенках и дне скапливается опасный конденсат. Чтобы избавиться от него, нужно:

• выпустить газ естественным образом — через клапан;
• промыть баллон.

Для полного опустошения емкость переворачивают вверх дном. Чтобы понять, выходит ли газ, клапан смачивают мыльной водой — она будет пузыриться. Другой способ — запах. Из-за наличия в пропане одораторов горючее сильно пахнет, особенно если в баллоне его достаточно много. Поэтому чистить емкость следует на открытом воздухе, желательно подальше от людей, чтобы никто не запаниковал. И, конечно, вдали от источников огня.

Фото: отпилили вентиль у пропанового

Промывка баллона осуществляется следующим образом:

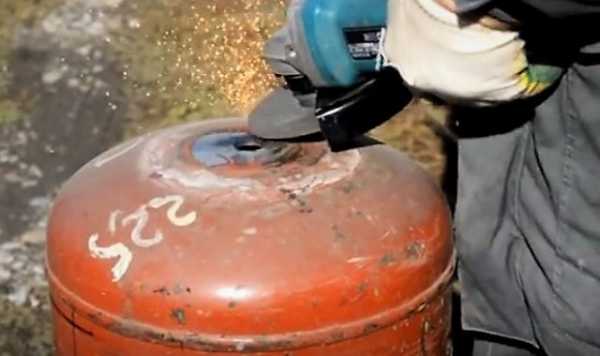

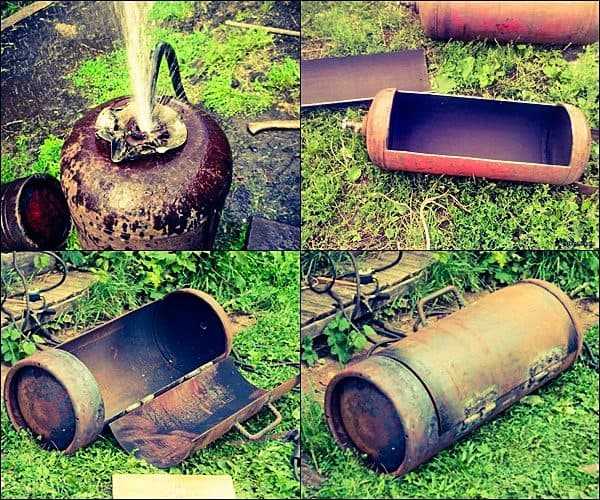

1. Вентиль отпиливают. Делают это вдвоем — помощник постоянно поливает место спила водой, чтобы баллон не взорвался из-за нагрева и искр.
2. Через отверстие в емкость подают воду под давлением. В процессе баллон встряхивают, чтобы хорошо промыть стенки.
3. Воду оставляют на несколько дней, после чего спускают. Так как она наполнится меркаптанами, запах будет едким. Выливать такую жидкость на грядки не советуем.

Чтобы вода не пахла, добавляют марганцовку, которая вызывает окисление одорирующих соединений.

Избавится от резкого запаха газа непросто. Чтобы окончательно вывести его, очищенный и распиленный баллон обжигают изнутри.

Инструменты и дополнительные материалы

Для дальнейшей работы понадобятся:

• болгарка;
• дрель;
• сварочный аппарат;
• металлические петли и ручка для крышки;
• стальные трубы для создания ножек.

Если работа ведется в одиночку, пригодятся также заклепки для временного крепежа крышки.

Технология изготовления мангала

Пока емкость отмывается, создают чертеж. Спроектировать мангал из пропанового баллона несложно — в самом простом варианте изделие состоит из трех элементов: корпуса, крышки и ножек. Сложнее выглядит схема мангала-паровоза с дымоходом для копчения. На чертеже отмечают размеры, определяют расположение крышки, пропилов для шампуров, креплений для решетки гриля и т. д.

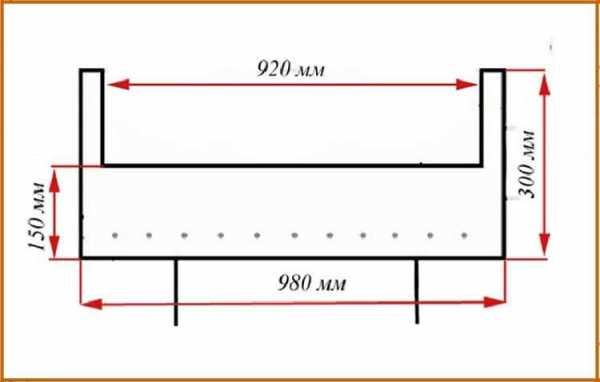

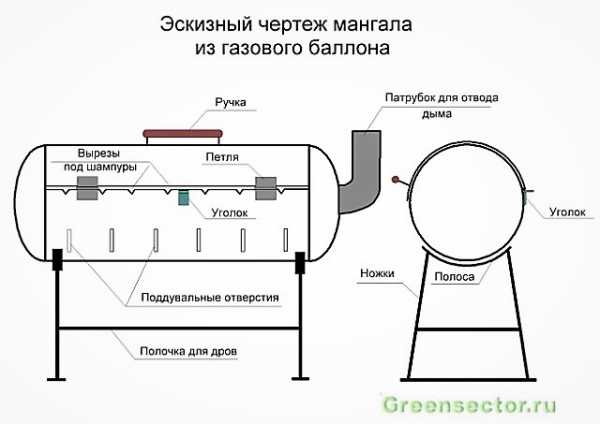

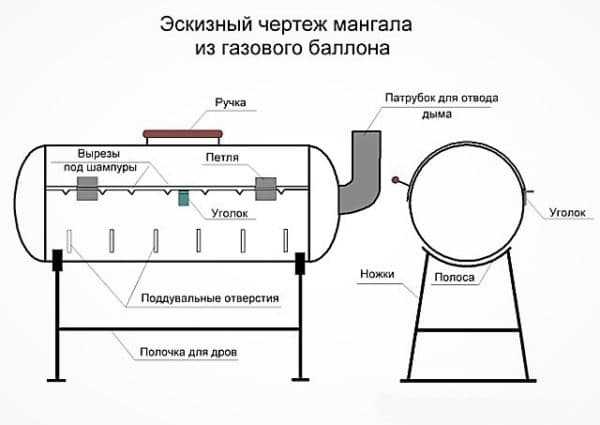

Чертеж: мангала

Основная работа состоит из трех стадий:

1. распиливание баллона,
2. приваривание ножек,
3. монтаж крышки.

Дополнительный этап — декорирование готового мангала.

Разметка и резка

Чтобы разделить емкость на жаровню и крышку, выпиливают полукруглую часть стенки тары. Длина окружности стандартного пропанового баллона объемом 50 л равняется 96 см. Маркировку провести несложно: на баке присутствуют метки, от которых можно отталкиваться.

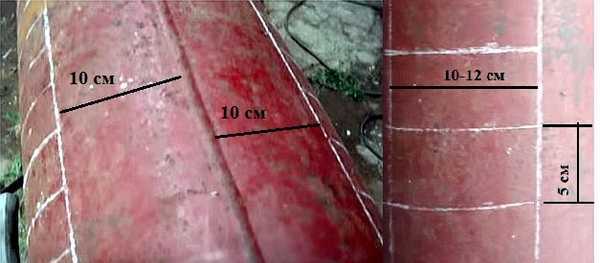

По всей длине проходит сварной шов — от него отступают по 24 см в обе стороны и наносят границы отверстия. Сразу же делают насечки для креплений шампуров. Крайние отметки располагают в 3 см от сварочных колец; промежуточные — расставляют с любым шагом, для большего удобства рекомендуют расстояние в 8 см — тогда влезет 6 шампуров. Если хочется оставить место для решетки гриля, шаг между насечками уменьшают.

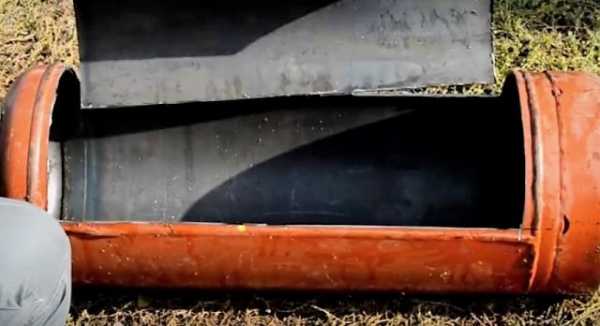

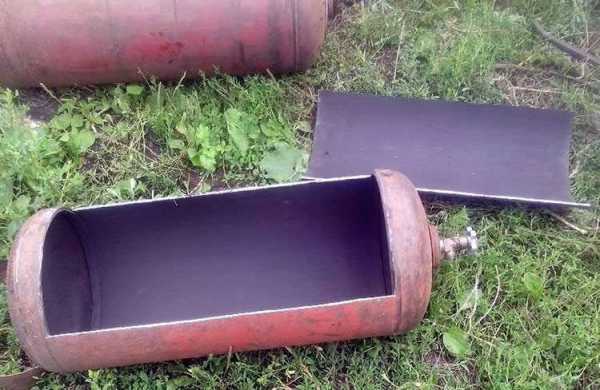

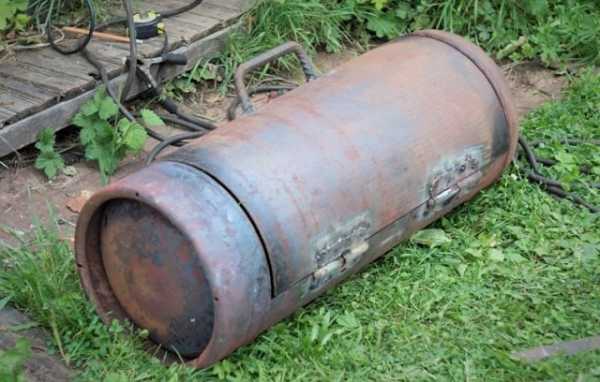

Фото: выпиливаем крышку

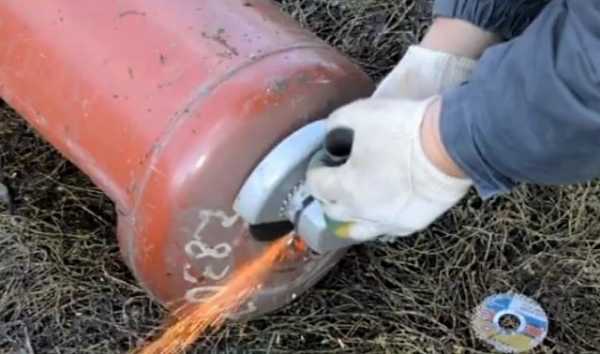

Далее баллон распиливают болгаркой. Толщина стенок составляет 3 мм, так что разрезать тару нетрудно. Начинают с продольных линий, а затем переходят к поперечной разметке — иначе можно получить травму, когда стенка с силой отойдет от среза. Важно использовать средства индивидуальной защиты — маску, перчатки.

Поперечные распилы делают, сместившись на 10-15 мм от сварных швов. В этих точках металл двойной, и сдвиг сэкономит немного времени и часть круга болгарки. Кроме того, на нижнем слое будет удобно лежать крышка мангала-барбекю.

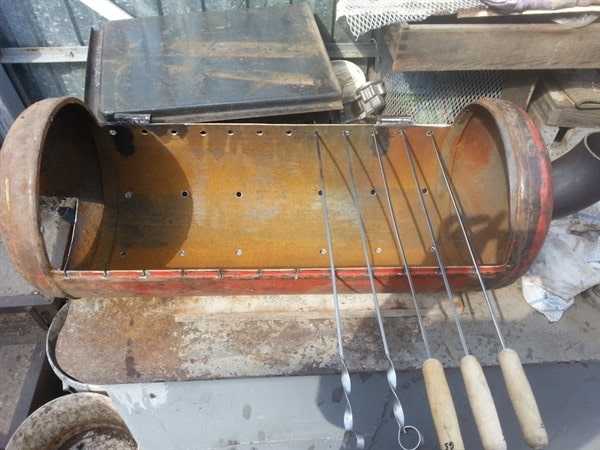

После распила стенки болгаркой делают надрезы под шампуры. Чуть ниже дрелью просверливают отверстия для прохождения воздуха. Такие же просветы делают в нижней части мангала. Не трогают только дно и крышку баллона, чтобы ветер не задувал угли.

Крышка

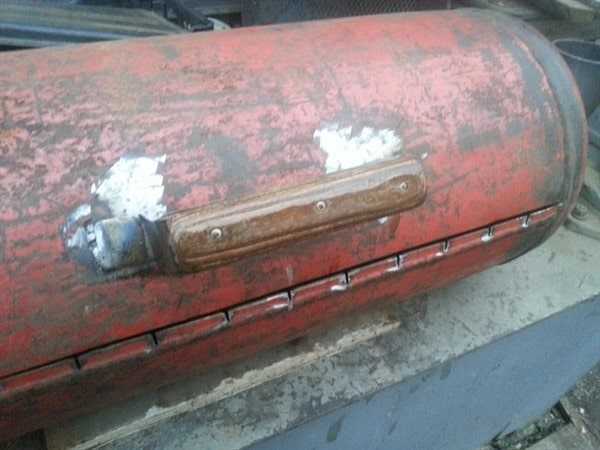

На втором этапе самодельный мангал оборудуют крышкой и ручкой. Эту деталь приваривают металлическими петлями — крепеж может выйти из строя под действием высокой температуры. Чтобы было удобно работать одному, временно крышку фиксируют заклепками. Петли располагают на равном расстоянии друг от друга.

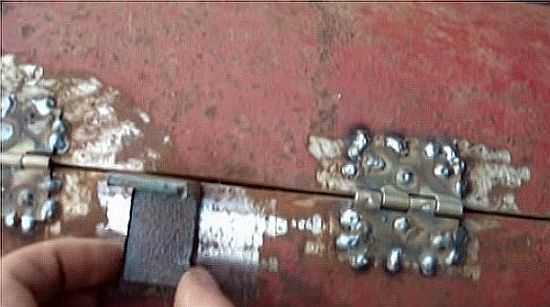

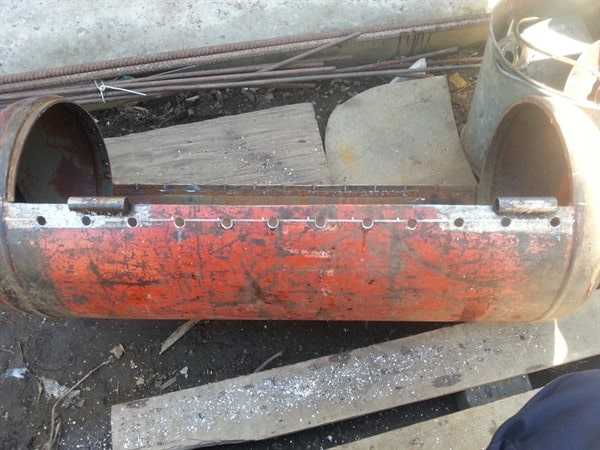

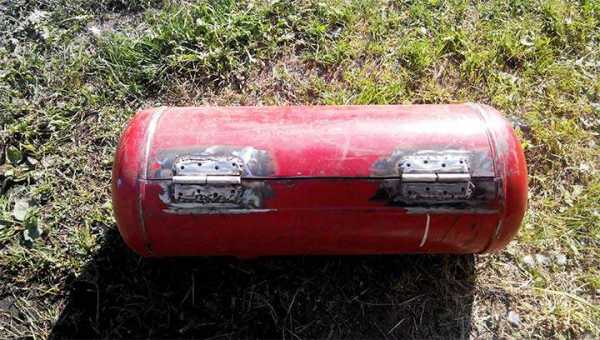

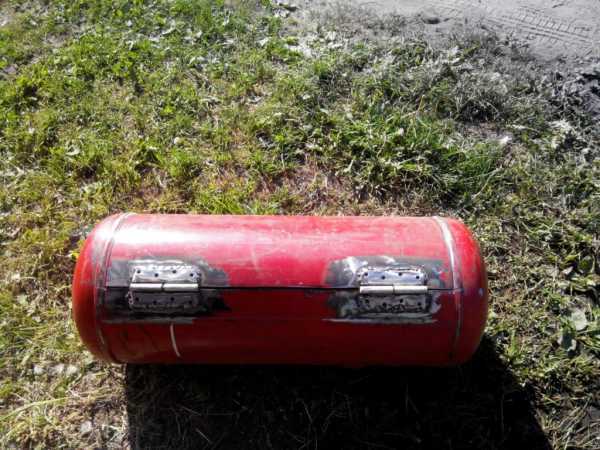

Фото: приварили петли

Для ручки используют металл, так как дерево и пластик в процессе эксплуатации могут деформироваться, обгореть или расплавиться.

Ножки

В зависимости от того, стационарным или переносным будет мангал, выбирается форма ножек для него. Для мобильного варианта эти детали изготавливают из труб или металлических уголков, приварив на концы широкие площадки, чтобы жаровня не уходила под землю под действием своего веса. Высота изделий подбирается индивидуально; опытным путем установлено, что удобнее ставить мангал на ножки длиной 20-30 см.

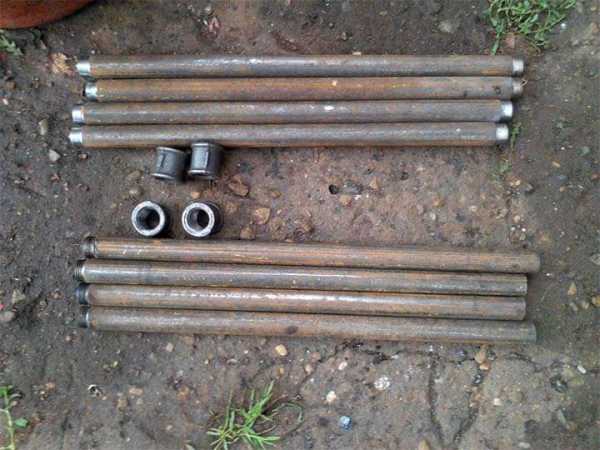

Фото: готовые ножки из металлической трубы

Стационарную барбекюшницу, как правило, монтируют на фундамент из бетона или кирпича. Кроме того, конструкцию можно стилизовать — например, приварить кованые колеса, чтобы придать мангалу вид паровоза.

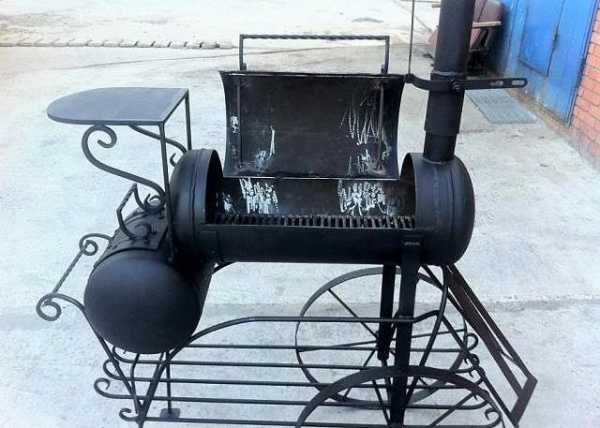

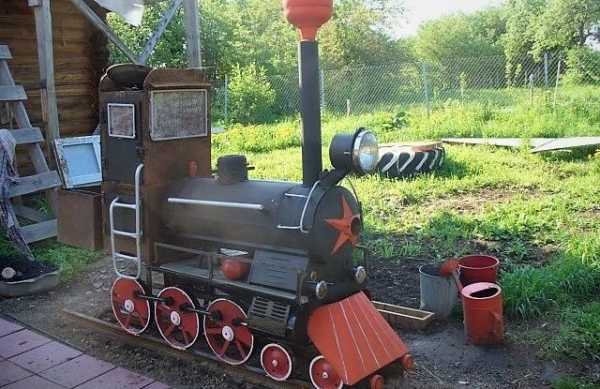

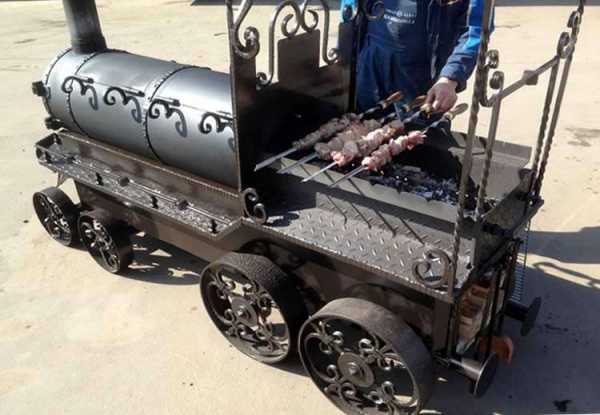

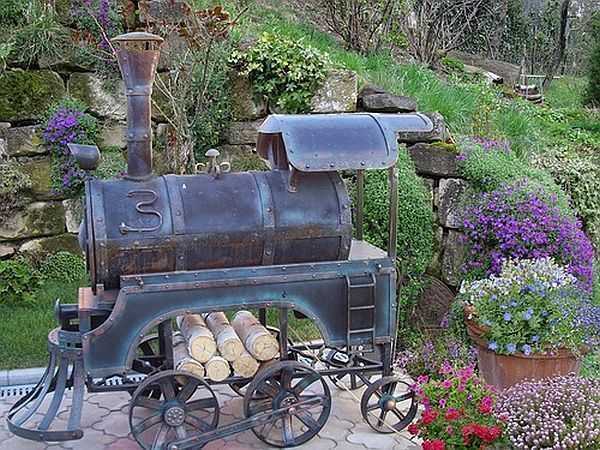

Фото: мангал в виде паровоза

На этом барбекю из баллона готово. Остаются только финишные штрихи — приваривание креплений для гриля, покрытие корпуса жаростойкой краской и другая отделка. Чтобы добавить мангалу функцию коптильни, к одной боковой стенке приваривают дымоход, а к другой — топку. При закрытии крышки получается коптильная камера.

Таким образом, превратить стандартный газовый баллон в универсальную жаровню не так сложно, главное — соблюдать технику безопасности при работе. Емкость из-под пропана позволит реализовать разные дизайнерские идеи мангала, что станет отличным дополнением к дачному отдыху на выходных.

Видеоматериал

besedkibest.ru

Мангал из газового баллона, бочки, трубы изготовление своими руками, фото, видео

Главная » Разное » Как сделать мангал из газового баллона, бочки, трубы

Старый газовый баллон — одна из самых полезных вещей в хозяйстве. Что только из него не делают: и печки, и буржуйки, и барбекю и мангалы. а все потому, что форма почти готовая. Остаются небольшие переделки которые занимают всего несколько часов. Например, мангал из газового баллона своими руками можно сделать часа за три-четыре (это если ножки не делать).

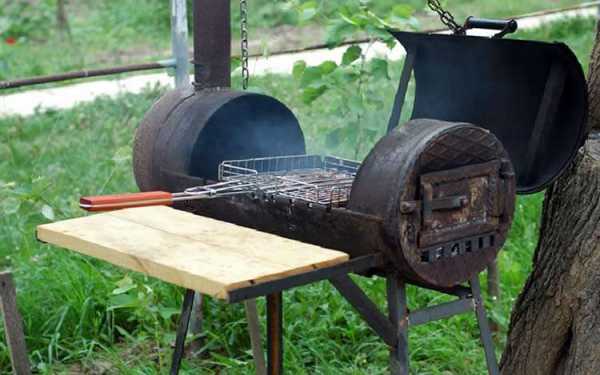

При желании, мангал можно оформить очень привлекательно, например, в виде паровоза

Безопасная разборка

Содержание статьи

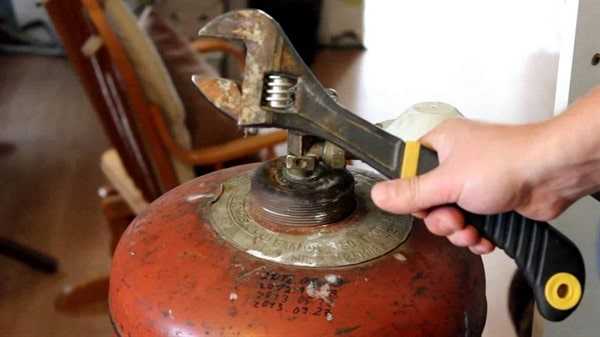

Перед тем, как приступать к работе с баллоном, из него обязательно нужно удалить остатки газа. Операция несложная, но надежно предотвращает возможные неприятности: емкость заполняют водой. Она вытесняет все пары и остатки.

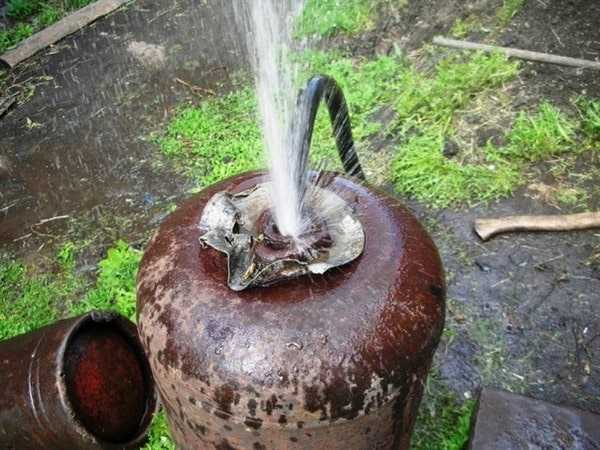

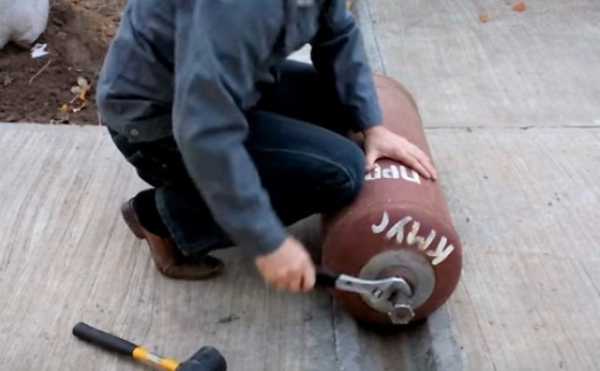

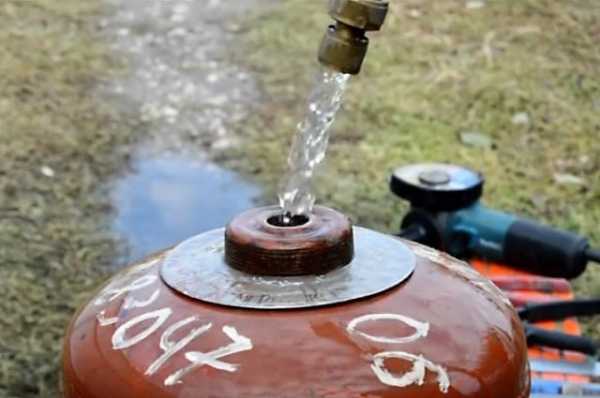

Сначала откручивают кран, подключают водопроводный шланг и под небольшим напором подают воду. Когда весь объем будет залит полностью, можно начинать резать металл.

Разметка баллона

Чаще всего для жаровни берут пропановый баллон на 50 литров. Получается оптимальный размер для приготовления 6 порций шашлыка. Изделия эти стандартны, потому разметка будет общей для всех.

Наружный диаметр баллона — 96 см. Он отлично делится на 4: получается 24 см. Также есть метка, относительно которой удобно делать разметку: это продольный шов. Относительно него и стоит откладывать все расстояния: тогда все будет ровно, без перекосов.

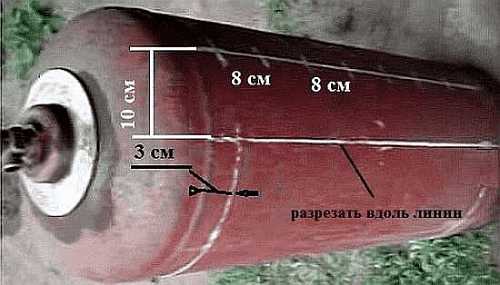

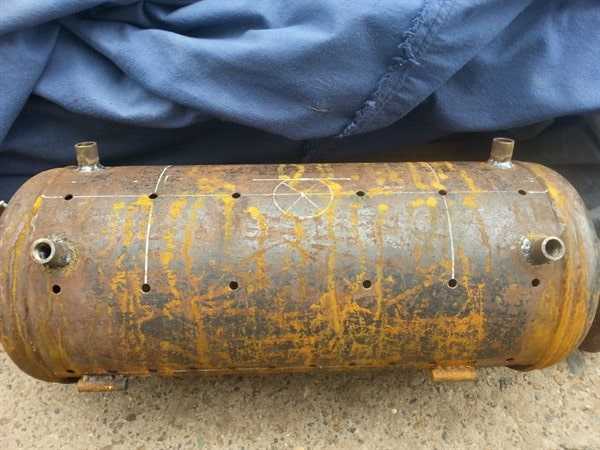

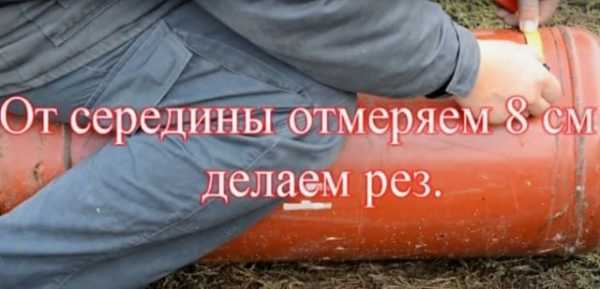

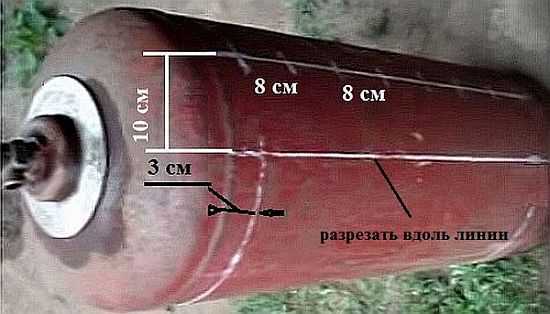

Сначала от шва откладываем по 24 см в обе стороны, проводим линии. Положив баллон горизонтально, швом вниз, на одной из линий делаем разметку под шампуры. От круговых швов справа и слева отступаем  3 см, а далее ставим отметки через каждые 8 см. Получаем 6 отметок. В них нужно будет просверлить отверстия диаметром около 1 см.

От линии, на которой проводили разметку откладываем вверх 10 см (от шва-середины получится 34 см). Тут будет заканчиваться крышка нашего мангала.

Разметка газового баллона для мангала

Далее размечаем саму крышку. Это будет расстояние между первой отмеченной линией и только что нанесенной. Между ними, отступив от круговых сварных швов 3 см, прочерчиваем линии. Мы с вами на баллоне нарисовали крышку мангала. Она занимает меньше половины диаметра (на фото получилась она внизу).

Как сделать мангал из листового металла читайте тут.

Делаем мангал из газового баллона

Все эти манипуляции проводим с баллоном, заполненным водой. Разметили, и первым делом разрезаем по линии, к которой будет крепится крышка (смотрите на фото внизу). Только не забудьте: разрезая баллон, не доходите до круговых швов на 3 см.

Сделав разрез во всю длину этой линии остановитесь. Дальше резать пока не нужно: будем сразу приваривать петли.

Если сначала отрезать всю крышку, приваривать петли будет сложно: придется как-то фиксировать крышку, удерживать ее на одинаковом расстоянии. Одному это сделать нереально, нужен будет помощник. Остановившись после первого пропила по линии, легко сделать все одному.

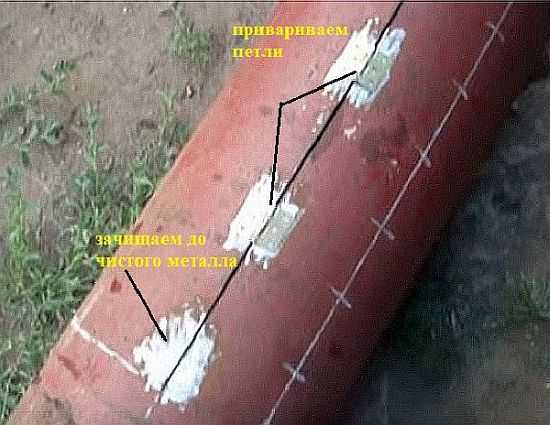

Сделав первый надрез по верху крышки, сразу привариваем петли

Приварив петли, продолжаем работать болгаркой — отрезали дверь, а она поворачивается, а не падает. Теперь уже можно вылить воду из бака.

О том, как варить инверторным сварочным аппаратом, читайте тут.

Дальше, чтобы открытая крышка не заваливалась назад и не выламывала петли, привариваем по линии разреза между петлями куски уголка (смотрите на фото ниже). Достаточно ширины 3-4 см, а уголок отрезайте какой есть — 40*40 мм или 50*50 мм.  Такие упоры нужны с обеих сторон крышки — справа и слева.

Расстояние, на которое будет открываться крышка, изменяют разогнув уголки. Подбираете такое расстояние, чтобы вам было удобно закрывать ее — не нужно было наклоняться вперед, доставая до ручки. Но в то же время, сильно вперед ее тоже нельзя подавать, чтобы она не захлопнулась и не стукнула по руке.

Привариваем кусок уголка между петлями — это будет стопор для крышки

Оставшийся нижний обод легко удалить, если сделать надрез. Боковые (круговые) швы желательно не трогать. В них проложены уплотнительные кольца, которые жестко держат всю конструкцию мангала. Именно поэтому при разметке крышки мы от них отступали несколько сантиметров: чтобы мангал был прочным и надежным.

На крышку приделываем ручку. Она может быть любой. Если есть что-то подходящее в «загашнике» используем, нет — можно приварить просто кусок выгнутой соответствующим образом арматуры. Только желательно приспособить еще кусок древесины, чтобы можно было рукой браться.

Следующий шаг при изготовлении мангала из газового баллона необходим для того, чтобы крышка не проваливалась внутрь. Для этого вырезаем из металла толщиной 1-3 мм полосу шириной около 3 см. И привариваем к вырезу в баллоне.

Изнутри по всему периметру привариваем полосу металла, которая не даст крышке провалиться

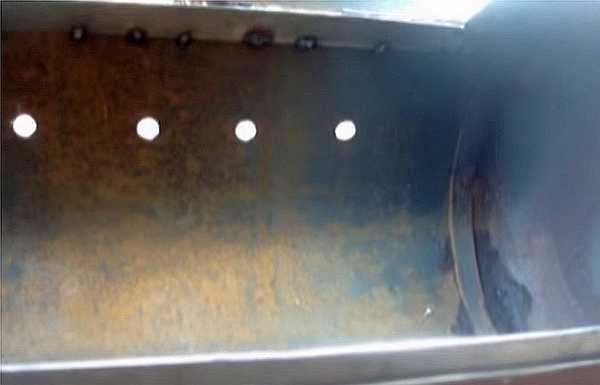

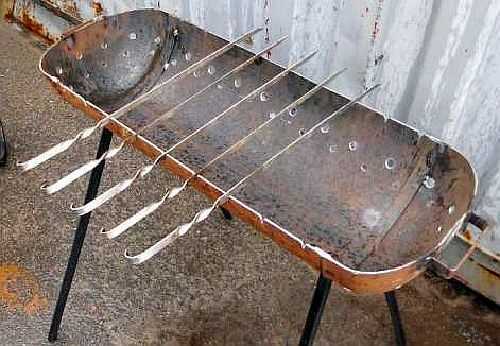

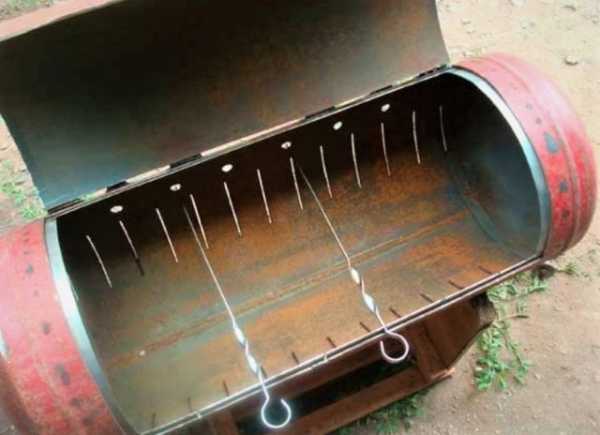

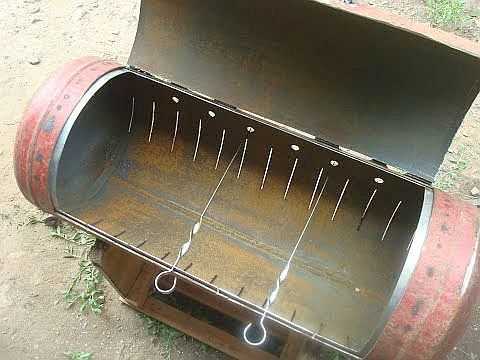

Далее по нанесенным ранее меткам просверливаем отверстия под шампура.

Ранее мы наносили метки через 8 см. Теперь по ним высверливаем отверстия

На другой стороне, на приваренной пластинке напротив каждой из дырок делаем пропилы. Это тоже место под шампура.

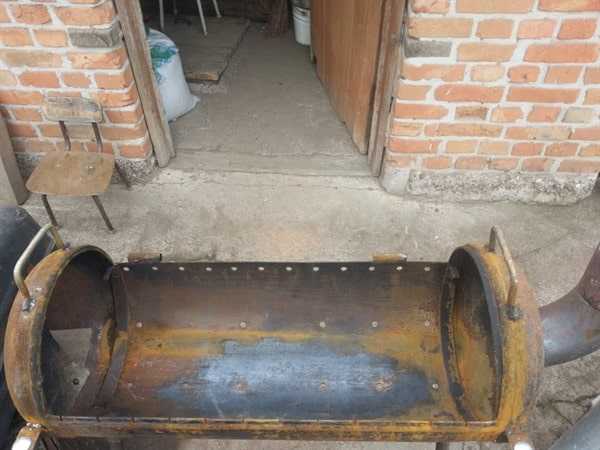

Следующий шаг — вырезать на донной части прорези для поступления воздуха. Конструкция мангала закрытая, и без этого гореть дрова и угли будут плохо. Потому переворачиваем мангал дном вверх, и от шва в обе стороны откладываем по 10 см. Далее от каждой из этих линий отложим еще по 10-12 см и тоже проведем линии. Получилось, что на равном расстоянии от центрального шва, у нас есть две полосы шириной 10 см. В этих полосах прорезаем болгаркой через каждые 5 см отверстия для подачи воздуха. При желании можно делать не полосы, а сверлить дырки, но их должно быть много, и изготовление полос займет меньше времени.

Так выглядит разметка под отверстия для подачи воздуха

О том, почему отверстия не сделать на самом дне. Во-первых, шов трогать нежелательно. Он придает жесткость конструкции. Во-вторых, любые отверстия на дне быстро забиваются жиром, перемешанным с золой и пеплом. Потом эта смесь сильно чадит, а через забитые отверстия воздух поступает очень плохо, приходится постоянно обмахивать дрова и угли и часто чистить отверстия.

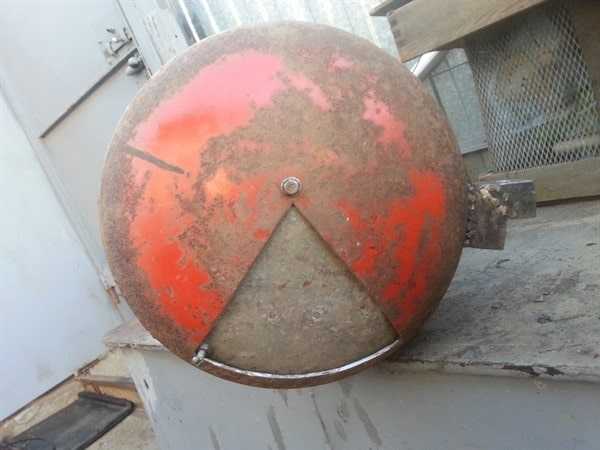

Последний штрих — срезаем кран и завариваем отверстие.

Срезаем кран, накладываем заплатку и привариваем

Сам мангал из газового баллона уже готов. Осталось приделать ножки. Как — читайте на пару пунктов ниже.

То, что должно получится в результате: мангал из газового баллона с крышкой

Как сделать мангал из листового железа читайте тут.

Простая конструкция

Описанный выше вариант  удобный, но достаточно сложный в изготовлении. Можно все сделать проще. Самый простой способ — распилить пропановый баллон вдоль пополам, по краям нарезать углубления по шампура, насверлить в боках дырок для поступления воздуха и приделать ножки. Вот и вся работа.

Самый простой мангал из пропанового баллона

Если есть желание сделать мангал с крышкой, вторую половину приваривают на петли. А чтобы крышка не проваливалась, по наружной и боковой стороне к ней наваривают полосу металла 3 см ширины (в предыдущем варианте полосу варили к корпусу, а не к крышке).

Чтобы открытая крышка не падала, иногда в качестве стопора используют кусок цепи. Отрезок нужной длины приваривают справа и слева. Но вариант с упорами сзади гораздо более практичный: цепь путается и пачкается: при закрытой крышке она оказывается внутри мангала.

Мангал из бочки

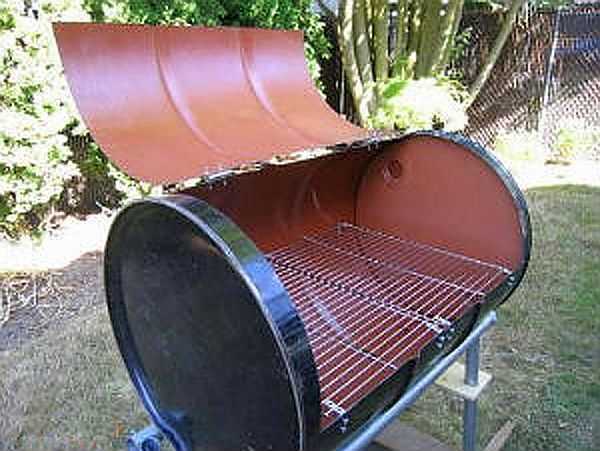

Бочку желательно найти почти такого же объема — 50-60 литров — это оптимальный размер. Причем диаметр ее не должен быть слишком большим: шампура обычно идут 50-60 см. Для того чтобы они плотно лежали на жаровне, должно оставаться не менее 10-12 см свободной длины. Вот и получается , что диаметр бочки не должен быть больше 40-50 см.

Мангал из бочки с крышкой. Изготовление до мелочей совпадает с процессом при использовании газового баллона

Если она шире, есть два выхода — сделать шампура по требуемым размерам или приварить с дальней стороны изнутри уголок, на который опирать их кончики. Много выиграть не удастся, но 5-6 см, в зависимости от размеров уголка, можно отыграть.

Бочки должны иметь стенки толщиной не менее 2-3 мм. Само-собой нельзя использовать емкости из-под ГСМ. Их ничем не выпалишь до такой степени, чтобы можно было готовить пищу.

Последовательность изготовления жаровни из бочки ничем не отличается от описанных выше. Само-собой уходит только подготовительный этап — наполнять водой нет необходимости. При очень отличающихся размерах, нужно будет вносить корректировки в разметку — в сторону уменьшения или увеличения — смотрите сами.

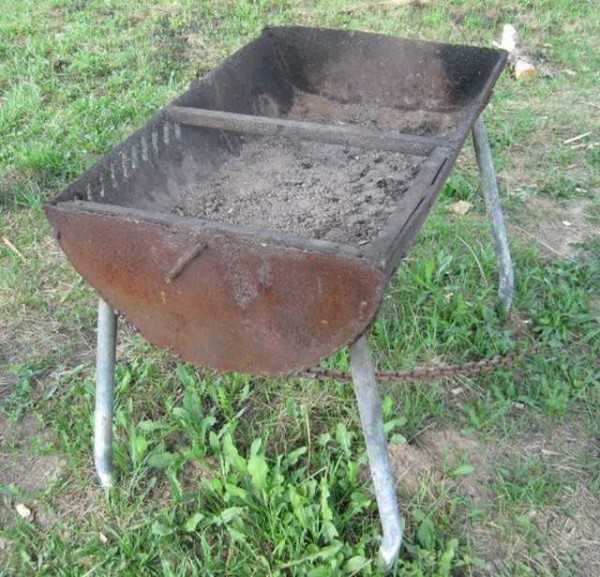

Из бочки тоже можно сделать самый простой мангал — к разрезанной вдоль емкости приварить ножки и нарезать по краям выемки под шампура

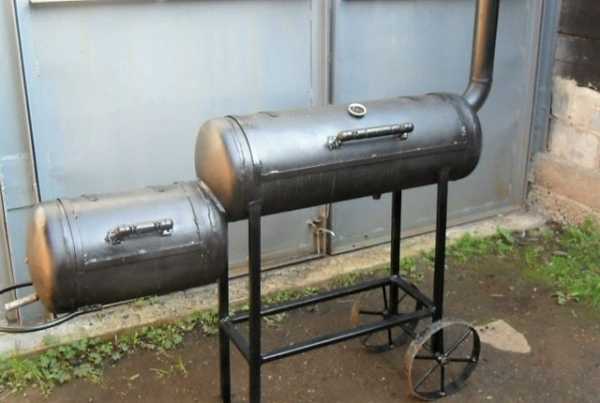

Делают из бочек очень функциональные мангалы — рядом добавляют емкость для угля или дров (тоже с крышкой). Один из таких есть на фото.

Мангал из бочки с емкостью для угля

Хотя, никто не мешает сделать такой же из баллона: рядом с 50-литровым пропановым прикрепить точно так же оформленный, но уже на 27 литров.

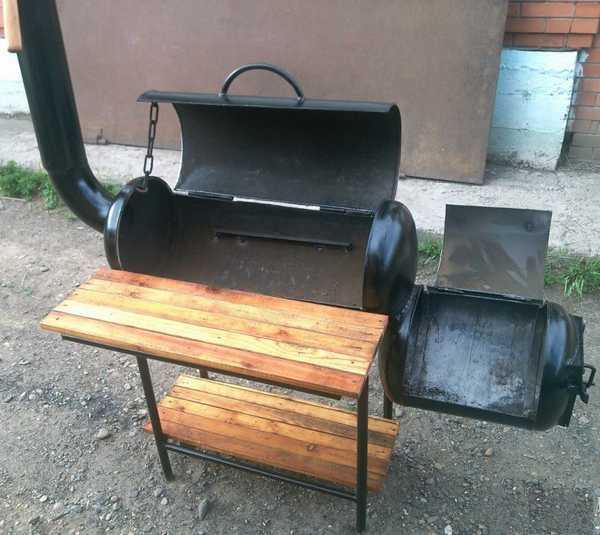

Мангал из пропановых баллонов с емкостью для угля или дров

Мангал из трубы и с трубой

Соорудить жаровню из трубы чуть сложнее. В том плане, что нужно будет заварить торцы. Все остальные операции ничем не отличаются. Даже конструкции точно такие-же.

Мангалы из трубы — изготовление потребует чуть больше времени: нужно приварить боковушки

Зато при использовании трубы есть свои плюсы: раз уж все равно будем приваривать бока, то почему бы не сделать дверцу (на фото слева). Использовать можно старую от печки — через нее можно подкладывать дрова, а также регулировать подачу воздуха, пока «готовятся» угли.

Мангал с  трубой

Для обеспечения лучшей тяги и чтобы дым не мешал находящимся рядом, можно к боковине мангала из баллона, трубы или бочки приделать дымоотводящую трубу. Работы это добавит, но не очень сильно. Зато пользоваться будет комфортнее: дым хорош на шашлыке, а дышать им совсем не хочется.

Мангалы с трубой более комфортны — дым уходит вверх. Оформить все тоже можно по-разному

О том, как сделать простой кирпичный мангал, читайте тут.

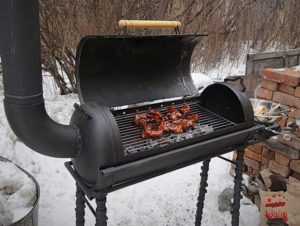

Мангал-бербекюшница

Не все и не всегда получается насадить на шампуры. Тогда нужна решетка для гриля или барбекю. Если вы хотите иметь что-то подобное, то вместо полосы металла по длинной стороне корпуса мангала приваривайте не полоску металла, а уголок 30*30 мм. Вы получите полочку, на которую можно будет класть решетку. Саму решетку можно сварить из прутка.

Мангал-барбекюшница из газового баллона

Как вариант — опору для решетки можно сделать, приварить чуть ниже уровня дверцы куски уголков 3-4 см шириной.

В видео показана конструкция мангала из трех газовых баллонов, который может быть и барбекю, и коптильней. Очень грамотная конструкция. Посмотрите! Полезно!

Изготовление бербекю из кирпича описано тут.

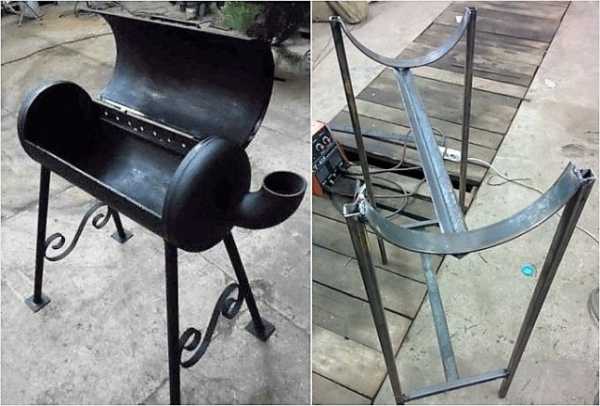

Делаем ножки

Они могут быть из уголка, круглой или профильной трубы, арматуры, полосы толстого металла. Что есть в хозяйстве, то и используйте. Некоторые идеи есть на фото ниже.

Самые простые ножки из трубы и уголка — приварили ко дну. Можно сделать внизу распорки, а на них устроить полочку

Почти также сделать можно из полос стали большой толщины.

Ножки из металлических полос большой толщины

Удобные ножки для мангала из пропанового баллона можно сделать из профильной трубы. Они могут быть в виде перевернутой буквы «Т» и приварены к середине. Можно сделать опору в виде рамы, сделав внизу полочку (или несколько полочек) для дров, мисок и т..д.

Ножки из профильной трубы для мангала из газового баллона

Можно сделать ножки из круглой трубы и/или арматуры.  Если мангал вы хотите иметь переносной, то к корпусу приваривают небольшие отрезки арматуры, а на них насаживают куски труб подходящего диаметра (внутренний диаметр труб чуть больше чем наружный арматуры). Можно сделать наоборот: приварить куски труб, а вставлять арматуру.

Как сделать ножки к мангалу из трубы и арматуры

Только учтите, что с такими ножками двигать его будет сложно: ножки будут выпадать. Чтобы избежать этого, нарезают резьбу.

Видео-пример изготовления одного из самодельных мангалов из пропанового баллона смотрите ниже.

Как построить летнюю кухню читайте тут. Может вам нужно построить беседку, где можно будет насладиться шашлыком? О строительстве беседки из металла читайте тут (с фотоотчетом).

stroychik.ru

сделать по чертежу своими руками и пропанового баллона

Хороший мангал можно сделать из газового баллона из-под пропана. И делая самостоятельно, можно всегда сделать как тебе надо, а не решил неизвестный маркетолог.

Особенности мангала

• Большая часть работы уже сделана, когда делали баллон.
• Газовый баллон имеет толстую стенку и это подарит мангалу надёжность и долговечность.
• Сама форма провоцирует сделать крышку, а это дополнительная защита от непогоды и возможность подольше прогревать мясо или даже подкоптить.

Но:

• Топливо только уголь. Размеры баллона не позволят сделать мангал для дров.
• Избыточный вес и через это ограниченная мобильность.

Подготовка

Начиная дело, рекомендуем сначала всё приготовить, а потом делать. Это сэкономит время и силы.

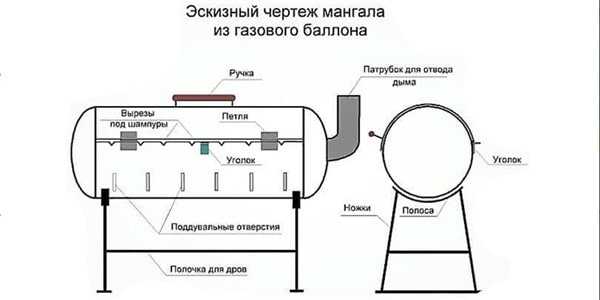

Чертёж

Выбор баллона

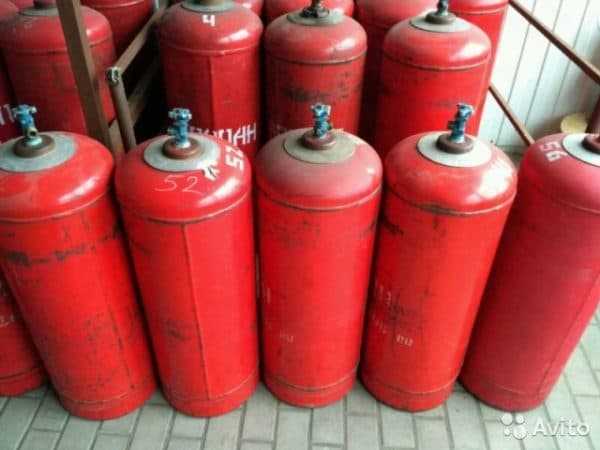

Делая мангал из газового баллона, интересует прежде всего: поместятся ли шампуры?

Если выбрать из баллонов с максимальным диаметром, то получим: 9.2, 18, 27, 50-литровые.

До 12 литров все баллоны очень маленькие и на мангал не годятся.

Мы рекомендуем остановиться на 27 и 50-литровых баллонах. Это самые подходящие, чтобы сделать мангал.

Инструменты

• Углошлифмашина “болгарка”;
• Отрезные, шлифовальные диски и щётки для болгарки;
• Рулетка;
• Сварочный аппарат.

Пошаговая инструкция

Многое можно сделать по-своему и использовать другие материалы.

Открываем вентиль и когда газ выйдет выкручиваем.

Залейте внутрь воды и оставьте на 1-2 дня. Так вы обезопасите себя от жидких фракций, что могли остаться, да и сам газ будет окончательно вытеснен.

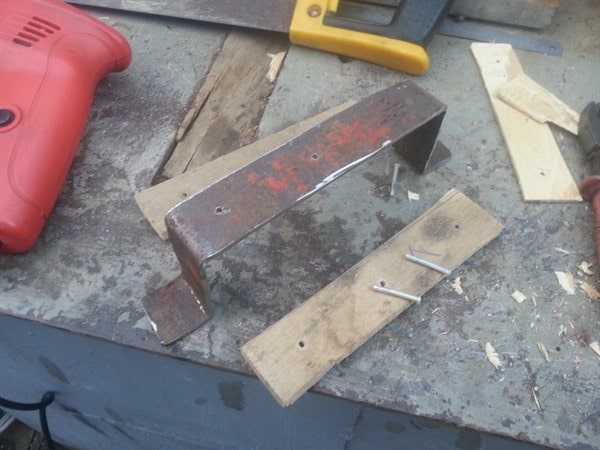

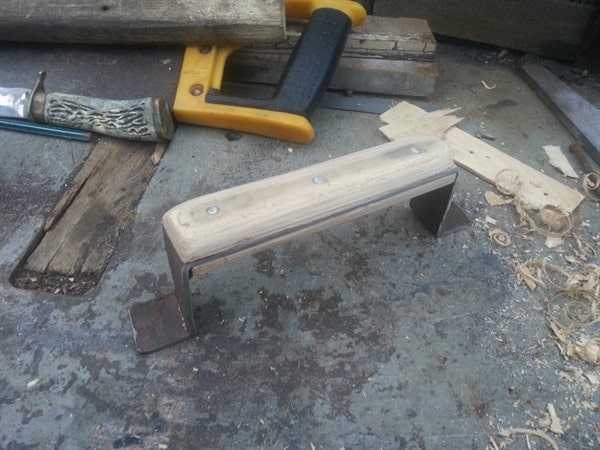

Начните с ручки. Полоса стали и 2 деревяшки на заклёпках (можно на шурупах или болтах).
Ручка будет нагреваться особенно в месте приварки, поэтому делайте с запасом, чтобы не касаться боковин при хвате.

В итоге должно получиться так.

Разметьте баллон:
Линия вдоль;
Отметьте центр;
На центральной линии разметьте 6 отверстий;
С краёв отступите до следующей линии и также разметьте по 6 отверстий.
Засверлите отверстия.

Отрежьте крышку. Размечать особо не нужно: по местам приварки боковин баллона и как бы вдоль пополам.
Приварите петли.
Со стороны петель просверлите отверстия для шампуров, а с лицевой стороны — насечки. Шаг 8-10 см.

Аккуратно вырежьте вентиль и приварите отвод. Это будущий дымоход.
С противоположного конца вырежьте отверстие для поддувала. Upd: поддувало делать не нужно (на практике выяснили: либо колосник, либо поддувало).

Приварите ручку. Уже можно её покрыть лаком или краской.

Для удобного столика приварите крепления. Чтобы кронштейны были в уровень, скрутите с уголком или швеллером и приварите.
На отвод прикрепите сваркой небольшой отрезок трубы.

Изготовьте трубу и грибок.

Примерьте, всё должно надеваться хорошо, без люфтов.

Это заготовки упоров крышки. Можно сделать разными вариантами. Важно чтобы открытую крышку можно было закрыть не оббегая мангал. Тут использована арматура диаметром 6 мм.

Приварите упоры.

Створка поддувала. Возьмите сегмент что вырезали из баллона. Ось — болт, ручка — такой же болт. Upd: поддувало делать не нужно (на практике выяснили: либо колосник, либо поддувало).

Для переноски приварите крепкие ручки.
Обожгите от остатков краски.

Приварите крепление ножек. Использованы ½” водопроводные муфты.

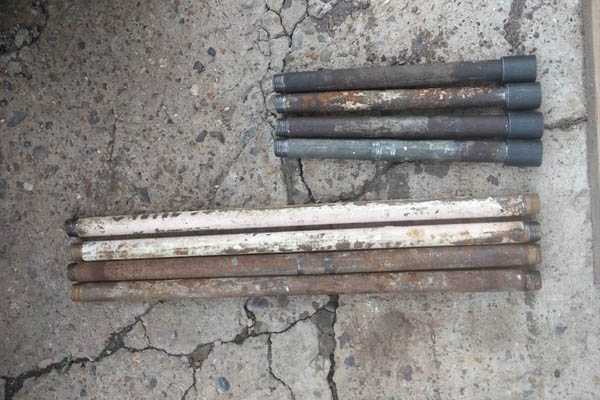

Это комплект ножек: низкие и, если вместе,по пояс. С обоих концов резьба под муфты.
Нарежьте под размер из полудюймовой трубы.

Так на маленьких ножках.

Мангал покройте термокраской. Перед покраской нужно ободрать всё до голого металла.
Из фанеры сделать столик, покрыть морилкой и лаком, прикрутить к мангалу.

Если приварить изнутри 4 обрезка уголка, то можно положить сетку и получится гриль.

Если начали добавлять гриль атрибуты, то термометр в крышку будет в самый раз.

Видеоинструкция:

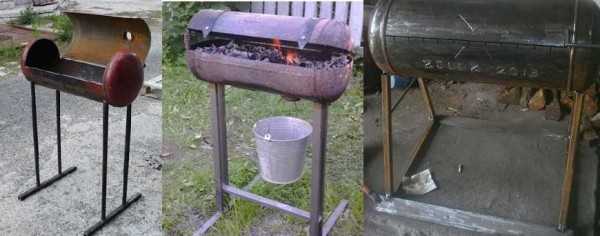

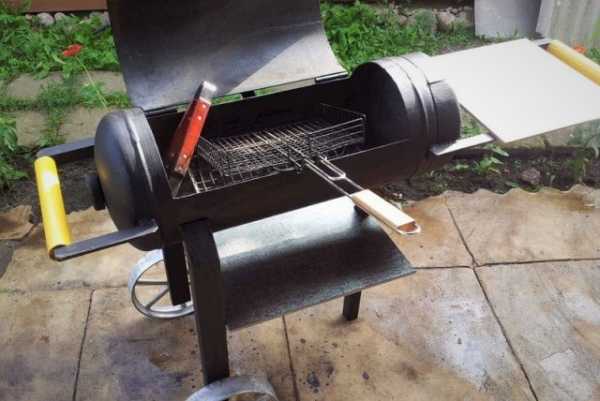

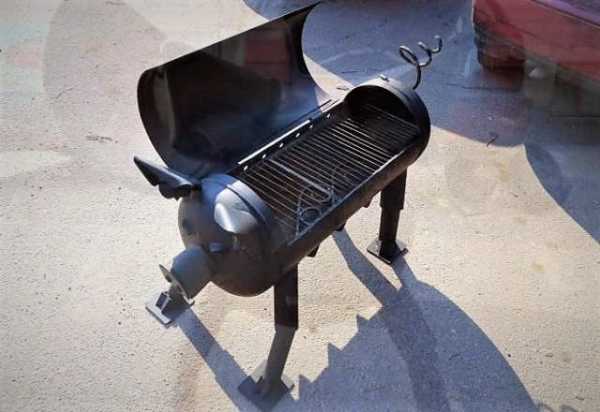

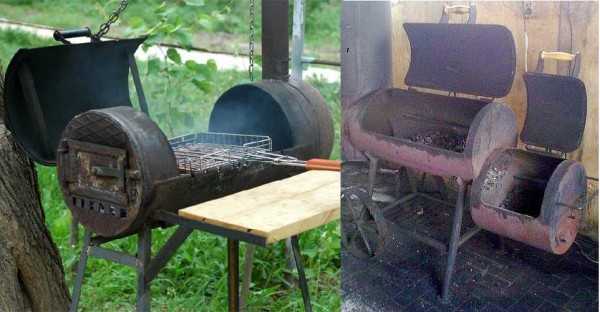

Еще фото мангалов из газового баллона:

Поделиться в социальных сетях

edanaprirode.com

Мангал из газового баллона своими руками

Привет всем любителям самоделок. В данной статье я расскажу о самой полезной самоделке летнего сезона, без которой практически не обходится ни одно мероприятие. Речь пойдет о изготовлении самодельного мангала из газового баллона. Затраты на данную сборку будут минимальными, а ненужный газовый баллон наверняка есть у многих.

Перед тем, как прочитать статью, предлагаю посмотреть видеоролик, где подробно показан весь процесс сборки данного мангала.

Для того, чтобы сделать мангал из газового баллона своими руками, понадобится:
* Газовый баллон
* Углошлифовальная машинка
* Отрезной диск на УШМ
* Защитные очки, перчатки
* Сварочный аппарат, электроды
* Сварочная маска, краги
* Электродрель, сверла по металлу диаметром 6 и 12 мм
* Трубогиб
* Рулетка, карандаш
* Металлический уголок с шириной полки 40 мм
* Металлический прут диаметром 14 мм
* Профильная труба размерами 20*20 мм
* Толстостенная труба с наружным диаметром 22 мм
* Ручные тиски
* Пара баллончиков черной термокраски
* Полуавтоматический керн
* Металлическая шина
* Станина от старой швейной машинки
* Отрезок арматуры диаметром 10 мм
* Черенок от лопаты
* Зачистной металлический круг на УШМ
* Токарный станок по металлу

Шаг первый.
Первым делом необходимо начать с газового баллона. В данном случае газовый баллон взят от автомобиля и не имеет нижней юбки и вентиля, в отличии от стационарного, а за счет достаточно широкой заливной горловины разбирать его безопаснее.

Чтобы в процессе работы баллон не катался по полу устанавливаем автомобильные откаты под него.

Затем при помощи шнурка измеряем окружность баллона, приложив к рулетке, после чего полученную цифру делим на два и отнимаем около 50 мм, получившееся значение и будет размером нашей дверцы.


Далее с помощью малярной ленты обклеиваем баллон по контуру и получаем такую разметку, которая видна при любом освещении.

Берем в руки углошлифовальную машинку с отрезным диском и делаем пропилы по разметке, полностью дверь не вырезаем, в углах оставляем буквально пару миллиметров, чтобы было удобнее приваривать петли. При работе с углошлифовальной машинкой будьте аккуратны, а также используйте средства индивидуальной защиты, такие как перчатки и защитные очки.

Шаг второй.
Теперь изготовим петли, на которых будет держаться дверца. Если же у вас нет токарного станка по металлу, то можете просто купить петли в строительном магазине, стоят они недорого. В данном случае токарный станок имеется, поэтому сделаем петли самостоятельно. Сначала протачиваем наружный диаметр толстостенной трубы, изначально ее диаметр равен 22 мм, затем подгоняем пруток диаметром 14 мм под отверстие в трубе.


Труба должна без заклиниваний вращаться на прутке, но без больших люфтов. Так из двух отрезков трубы и прутка получается одна мощная петля, для дверцы необходима пара таких, поэтому аналогично изготавливаем вторую.

При помощи зачистного металлического круга и углошлифовальной машинки зачищаем места, где будут крепиться петли. После этого подкладываем под петлю две тонкие пластинки для обеспечения нужного зазора и начинаем приваривать петли к дверце и баллону сварочным аппаратом. Сначала делаем прихватки, а затем, убедившись, что петли расположены соосно, окончательно провариваем их. При работе со сварочным аппаратом соблюдайте меры безопасности, используйте краги и сварочную маску.

Шлак со сварочного шва удаляем при помощи молотка и зачищаем металлической щеткой.

После того, как петли приварены отрезаем оставленные ранее 2 мм и дверь на этом готова.

Дверца открывается хорошо, перекосов и заеданий нет.

Шаг третий.
Для установки шампур в мангале необходимо сделать специальные отверстия и пропилы. При открытой дверце наносим разметку на баллон, расстояние между каждой прорезью составляет 70 мм, их делаем с помощью углошлифовальной машинки. Ширину прорезей стараемся делать одинаковой порядка 4 мм.

В процессе изготовления прорезей их глубина была увеличена еще на 5 мм, так как внахлест будет находится металлическая шина, которая перекрывает часть прорези.

С обратной стороны баллона делаем разметку под установку концов шампур, расстояние между ними также 70 мм, при этом отступ от края должен быть 25 мм.

Далее с помощью полуавтоматического керна делаем углубления по меткам и сверлим отверстия электродрель с установленным сверлом по металлу на 6 мм, а затем на 12 мм. В процессе сверления добавляем техническом масло на режущую кромку, так режущий инструмент дольше прослужит и не заклинит. При работе с электродрелью будьте осторожны, надевайте защитные очки и перчатки.

Шаг четвертый.
От нижней части баллона отмеряем 100 мм вверх и делаем разметку под раздувочные отверстия.

Далее также делаем кернение и сверлим отверстия диаметром 12 мм. В итоге получаем по 17 отверстий с каждой стороны, высота между рядами 50 мм, а расстояние между отверстиями одного ряда 65 мм.

Так как мангал иногда будет использоваться как барбекю, необходимо сделать упоры для сетки. Берем металлическую профильную трубу размерами 20*20 мм и прижимаем к стенке мангала ручными тисками в месте, где заканчиваются прорези.

Далее привариваем трубу сварочным аппаратом, а затем аналогично привариваем вторую с другой стороны.

Мангал практически готов, осталось сделать шинку, ручку, но сначала устанавливаем баллон на основание.

Шаг пятый.
Основанием для мангала послужит станина от старой швейной машинки, которая, я думаю, есть у многих.

От металлического уголка с шириной полки 40 мм отпиливаем четыре отрезка по 40 мм с помощью углошлифовальной машинки с отрезным диском. Данные уголки будут креплением для баллона к основанию.

Уголки прикручиваем к станине от швейной машинки, заранее просверлив отверстия с диаметр болта и скругляем края уголков, чтобы нечаянно не пораниться. Расстояние между уголками получилось 220 мм.

Далее устанавливаем баллон на уголки и делаем несколько прихваток сварочным аппаратом, после чего кладем мангал и окончательно обвариваем крепления. Молотком удаляем образовавшийся шлак в процессе сварки.

Так как температура в мангале достаточно высокая, было решено усилить дверцу, приварив две арматуры диаметром 10 мм по краям.

Металлическую шинку изгибаем на самодельном трубогибе из тисков.

После этого прижимаем ее к дверце мангала ручными тисками и привариваем точками с внутренней стороны, чтобы снаружи все выглядело красиво.


Аналогично привариваем шинку по периметру дверцы.

Шаг шестой.
Для того, чтобы можно было открывать дверцу мангала и не обжигаться делаем ручку. Берем черенок от лопаты и отпиливаем от него отрезок длиной 450 мм.

Позиционируем ручку посередине и начинаем приваривать крепления из листа металла, затем вставляем в черенок шпильку и прикручиваем ручку с двух сторон гайками.

Чтобы легче снять краску с баллона его нужно опалить, после чего с помощью металлической насадки на УШМ снимаем остатки краски.


В завершении после остывания баллона всю нашу самоделку красим термокраской черного цвета. На всю покраску ушло два баллончика краски.

В качестве заглушки на горловину была прикручена круглая металлическая пластина, в дальнейшем на этом месте будет установлен термометр.

В итоге получился такой симпатичный мангал сделанный своими руками. На данном мангале можно готовить шашлык, рыбу и все, что душе угодно, а дружная компания оценит вашу самоделку по достоинству и скажет спасибо.

На этом у меня все, всем спасибо за внимание и творческих успехов. Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Мангал из газового баллона, чертежи, фото и видео, изготовление своими руками

Что может быть прекраснее отдыха на природе вместе с родными и друзьями? В такие моменты наслаждаешься общением, хорошей компанией и вкусным шашлыком. Естественно, в такой ситуации просто не обойтись без добротного мангала. В сегодняшней статье мы поговорим о том, как сделать собственный мангал из обычного газового баллона. Поверьте, это не сложно.

Главные преимущества

Любители отдыха на природе отдают предпочтение самодельным мангалам из газовых баллонов не просто так. Такой выбор представляет следующие преимущества:

• Существенная экономия – приобретая в магазине самый обычный мангал, будьте готовы выложить немало. Если же в вашем распоряжении есть ненужный газовый баллон, вы сможете потратить минимум времени и средств для изготовления качественного, практичного и удобного мангала.
• Простота изготовления. Благодаря нижеприведенной подробной инструкции, данное изделие сделать не составит труда даже новичку. Все что для этого нужно, это приготовить необходимые для работы инструменты и материалы.
• Возможность установки дополнительных устройств. Делая мангал своими руками, можно установить дополнительные дополнения для большего удобства эксплуатации.
• Возможность легкой транспортировки. Изготовленное приспособление довольно легко транспортировать и перемещать, так как оно отличается компактностью;
• Повышенная прочность и долговечность. Дело в том, что применяемая сталь для изготовления баллонов имеет повышенный уровень прочности, чтобы выдержать давление сжиженного газа;
• не нужно волноваться о том, что в вашей шашлычнице со временем прогорит дно.

Как видите, вышеперечисленные преимущества свидетельствуют в пользу самодельных мангалов. Если приложить немного усилий, то у вас получится действительно качественное и надежное изделие для жарки шашлыка на природе, заднем дворе дома или возле дачной бытовки.

С чего начать?

Первым делом нужно отыскать подходящий баллон для сжиженного газа. Это не составит большого труда, если вы хоть раз заправляли плиту газом из баллонов. Достаточно лишь заглянуть в свой гараж. Если вы не имеете в распоряжении пустой емкости для хранения сжиженного газа, не беда, пустой баллон можно приобрести в пунктах сбора металла. Чтобы изготовить качественный гриль, вам потребуется емкость 50 литров.

Выбор емкости баллона зависит от того, какая именно шашлычница вам нужна. Если в предпочтении переносной гриль, который легко транспортировать на большие расстояния, то можно использовать емкости 20-30 литров.

Смиритесь с тем, что изготовленный мангал не будет выглядеть презентабельно. Но это отнюдь не повлияет на качество приготовленного шашлыка. Конечно же, если приложить чуть больше усилий и внимательности в процессе изготовления гриля, то он будет иметь более опрятный вид. Необходимо предусмотреть место для размещения мангала или гриля.

Также стоит учесть то, что начало предстоящих работ предусматривает наличие сварочного аппарата, без него просто не обойтись. Если у вас нет данного оборудования, можно обратится за помощью к специалисту по сварочным работам. На сегодняшний день это не проблема. Существует масса объявлений, где высококвалифицированные сварщики предлагают свои услуги за сравнительно скромную плату.

Перед тем, как приступить к основным работам, необходимо убедиться, что баллон совершенно пуст. Предварительно выпустите газ с пустой емкости, от этого зависит ваша безопасность.

Даже пустой баллон может иметь внутри остатки газов или конденсат. Чтобы его полностью опустошить достаточно лишь открутить вентиль и подождать пока газ полностью не выйдет. Эти действия нужно делать на свежем воздухе, не выбирайте для этого закрытые и тесные помещения. Также необходимо убедится, что поблизости нет источников открытого огня или искр, ведь это может привести к самовоспламенению газа.

Для определения того, что газа не осталось в емкости, необходимо использовать раствор мыльной воды. Если помазанный мыльным раствором клапан не выделяет пузырьки, в таком случае дело сделано, емкость совершенно пуста. Но на этом еще не все.

Далее, необходимо перевернуть баллон клапаном вниз, чтобы накопившийся внутри конденсат мог полностью выйти наружу. После этого емкость необходимо заполнить до верха обычной водой и оставить на пару дней. Для этого пригодится обычный шланг с напором воды. Как правильно класть тротуарную плитку своими руками на бетон расскажет эта статья.

Лишь после вышеприведенных действий последующие работы с емкостью будут максимально безопасными. Стоит подчеркнуть, что упомянутые действия обязательны к выполнению, от этого зависит ваша безопасность и окружающих людей.

После этого можно приступить к не менее важному моменту – созданию чертежа или проекта. Этот процесс индивидуальный, так как каждый человек может для дальнейшего удобства пользования мангалом внести некоторые коррективы в чертеж. Определите все основные параметры будущего изделия и запишите их на листе бумаге. При этом ничего не должно быть упущено.

Также стоит позаботиться о том, чтобы под рукой были все необходимые инструменты, к которым относятся:

• электрическая дрель;
• болгарка с диском по металлу;
• отвертка или шуруповерт;
• петли нужных размеров;
• труба;
• металлические заклепки;
• аппарат для сварочных работ.

Естественно, главное, что еще потребуется, это сам баллон. Как упоминалось выше, предпочтительно использовать емкость на 50 литров, однако можно выбрать и баллоны меньших размеров.

Последующая разметка

Далее нужно разметить нашу емкость. Для примера мы выберем модель на 50 литров. Данный объем подойдет для того, чтобы изготовить приблизительно 6 порций шашлыка. Диаметр данной емкости составляет 96 см. Для обеспечения ровности разметки делайте отступы от продольного шва. Данный диаметр можно поделить на четыре ровных части, по 24 см.

Сделайте равные отступы от шва и разметьте их мелом или маркером. После этого уложите изделие горизонтально, и пометьте места размещения для шампуров в количестве шести штук. В баллоне также присутствуют поперечные швы, от них необходимо отступать приблизительно по 3 см. Шаг между данными отметками можно выбрать в 8 см. Необходимо сделать отверстия нужного диаметра в помеченных зонах. Как сделать капельный полив из пластиковых бутылок своими руками читайте по этой ссылке.

Далее, нужно вернуться к первой ориентировочной линии, от нее делаем отступ в 10 см. Это расстояние необходимо для того, чтобы разместить на поверхности гриля крышку.

Лучше множество раз отмерять, нежели один раз отрезать. Отнеситесь более чем серьезно к процессу разметки. Перепроверьте вдоль и поперек правильность вычислений, прежде чем перейти к следующему этапу проводимых работ.

Распиливание

После того, как вы убедились в правильности нанесенной разметки, можно перейти к следующему, более ответственному этапу работ – распиливанию. Для этих целей идеально подойдет болгарка. Распиливайте строго по размеченным линиям, не отклоняясь от них ни на миллиметр. При работе с болгаркой важно использовать элементарные правила безопасности. При распилке металла болгаркой, мелкие осколки стружки могут попасть в глаза и на кожу. Из-за этих нюансов важно использовать специальные защитные очки, плотную одежду, головной убор и перчатки. Запомните, безопасность превыше всего. Как выбрать носос для полива огорода из бочки узнайте тут.

Распилить болгаркой баллон не составит особого труда, так как толщина его стенок около 3 мм. После того, как произведена распилка, можно приступить к последующим работам.

Приварка ручек и крышки

Стоит подчеркнуть, что не обязательно делать мангал с крышкой, можно обойтись и без нее. Но, если вы все-таки решили сделать шашлычницу с крышкой, то это правильный выбор. Благодаря крышке можно загасить пламя и уберечь внутреннюю часть гриля от попадания влаги.

Для того, чтобы крышка открывалась и закрывалась, вам понадобится пару прочных петель. В зависимости от выбранного количества петель, размещаются они на равно удаленном друг от друга расстоянии. Одна часть петли приваривается к поверхности гриля, а другая часть непосредственно к самой крышке. О правилах монтажа теплицы из поликарбоната расскажет этот материал.

При определении высоты тоже, важно учесть несколько нюансов:

• удобство транспортировки гриля в транспорте;
• комфорт при готовке блюд.

Если сделать слишком длинные ножки, мангал попросту не поместится в автомобиль. Если выбрать короткие ножки, вам будет не комфортно работать с грилем. В этом вопросе главное найти золотую середину. Практика показывает, что оптимальная высота конструкции составляет около 40 см.

Для того, чтобы изготовить ножки, можно выбрать обычную трубу, предварительно нарезанную на равные части. Чтобы концы ножек не углублялись в землю, на их концах сделайте плоские площадки. Для этого подойдет лист металла определенной толщины.

Ручки, при помощи которых удобно подымать гриль и открывать крышку, то их можно изготовить собственноручно или приобрести в магазине. Желательно использовать металлические ручки, так как они прослужат намного дольше и не придут в негодность из-за воздействия высоких температур. Про выращивание имбиря в домашних условиях читайте здесь.

Опасности

При изготовлении гриля из обычного баллона нужно учитывать потенциальные опасности, которые могут повлиять на качество изделия, а именно:

1. Плохо проведенные сварочные работы обязательно скажутся на прочности гриля. Если вы не компетентны в данном вопросе, лучше всего воспользоваться услугами опытных специалистов.
2. Используя термостойкое покрытие для своего изделия, вы существенно подымите его эстетический вид.
3. Готовая конструкция будет иметь внушительный вес, что повлияет на удобство транспортировки.

Учитывайте вышеприведенные нюансы при изготовлении собственного мангала.

Мангал из баллона, видео

Изготовить собственными руками септик для загородного дома, как и гриль из баллона проще простого. Все что для этого нужно, это следовать вышеприведенным инструкциям, верить в собственные силы и проявить чуточку смекалки. Будьте уверенны, у вас все получится.

landsdecor.com

Как изготовить мангал из газового баллона: примеры и пошаговая инструкция

Большой компании, приехавшей на дачу, нужен солидный мангал. Стандартные конструкции из тонкой стали, предлагаемые в магазинах, для этого не подходят.

Жарить шашлыки и стейки на костре, примостив их на кирпичах, неудобно. Строить стационарное сооружение для барбекю с печью и крышей решится не каждый.

Поразмыслив над этим, домашний умелец приходит к выводу, что лучший вариант — своими руками сделать мангал из газового баллона.

Содержание статьи:

Толстые стенки такой емкости прослужат не один год. Ее размеры оптимально подходят для раскладки шампуров. Высоту несложно подобрать под свой рост так, чтобы в процессе готовки не пришлось гнуть спину.

Существует множество разновидностей жаровен и коптилен, сделанных из газовых баллонов. Давайте познакомимся с ними и поговорим о том, как самостоятельно можно воплотить в жизнь понравившийся вариант.

Все начинается с резки баллона

Независимо от выбранной конструкции, первый шаг по изготовлению мангала – резка старого баллона из-под пропана емкостью 50 литров. Сразу же бросаться на него с болгаркой мы не советуем. В этом деле нужно соблюдать правила безопасности. Остатки газа, которые есть в каждой емкости, при контакте с искрами и воздухом могут взорваться.

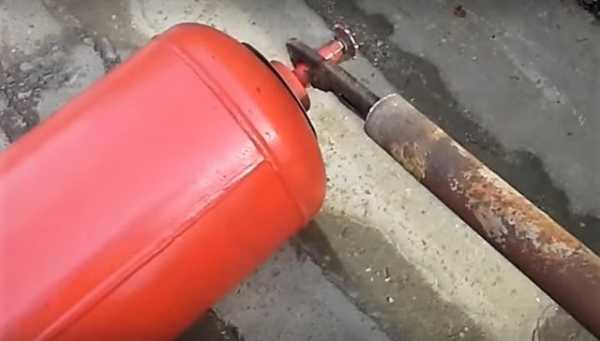

Поэтому сначала придется вручную открутить кран. Удаление штуцера на старом баллоне – операция не всегда простая, поскольку он крепко «прикипает» к корпусу. Попробовать сдвинуть его можно с помощью рожкового разводного ключа, ударяя по ручке молотком.

Если кран не поддается, то используют другой инструмент – разводной водопроводный ключ и стальную трубу в качестве рычага.

Под действием такого мощного усилия любая резьба сдается. Для того, чтобы емкость не проворачивалась, с другой стороны к ее днищу крепят упорный уголок.

Для облегчения откручивания можно нанести на место контакта крана с корпусом «ВэДэшку» и подождать пару часов, пока резьба не откиснет.

После этого емкость медленно наполняют водой. Она вытесняет горючую газо-воздушную смесь, исключая риск взрыва при резке.

После этого воду не сливают, а ставят кран на место и приступают к разметке корпуса.

С одной стороны на корпусе баллона есть длинный шов. Он будет «маяком» для первой линии реза. Вторую черту проводят на другой стороне так, чтобы она оказалась напротив первой и отступают от нее вверх на 8 см. Это будет вторая линия реза. Если не сделать такую поправку, то жаровня получится мелкой.

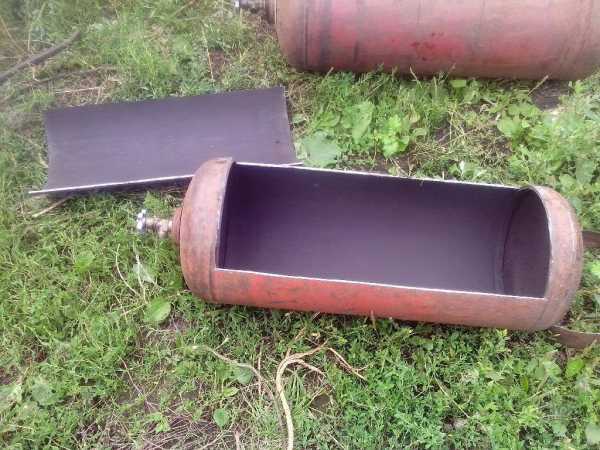

Сделав разметку по чертежу, берутся за болгарку и прорезают стенки, отделяя часть корпуса. Она будет использоваться в качестве откидной крышки.

Важный нюанс! Резать корпус нужно аккуратно рядом со швом так, чтобы не повредить стальное кольцо, которое находится под ним. Оно будет служить упором для крышки, чтобы та не проваливалась в жаровню.

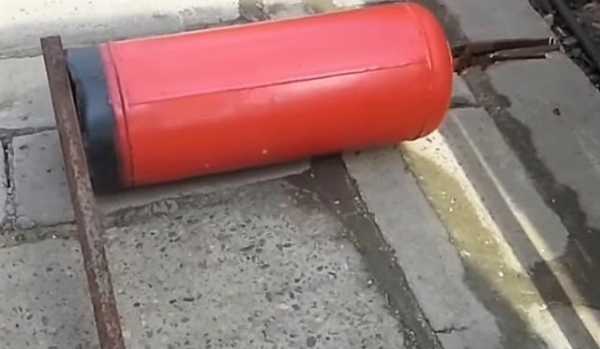

На нижнем фото в левой части емкости видно кольцо. Если бы мастер прошел болгаркой рядом со швом, то оно осталось бы на месте и служило упором. Исправить допущенный промах несложно: нужно наварить стальные полосы сверху на крышку.

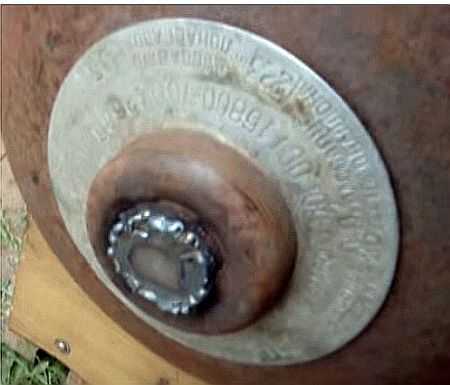

Следующий этап — удаление штуцера. Его обрезают заподлицо с корпусом.

Заусенцы удаляют шлифовальным кругом.

Дальнейший порядок работы зависит от того, как вы намерены использовать мангал: только для жарки или скомбинировать его с коптильней. Эти операции мы рассмотрим после обзора готовых конструкций.

Примеры мангалов из газовых баллонов

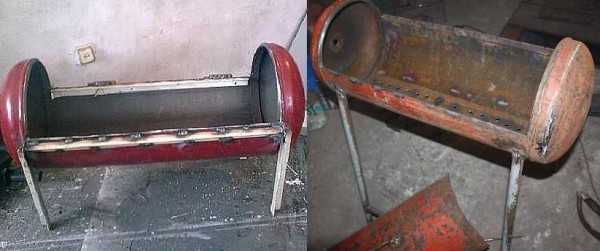

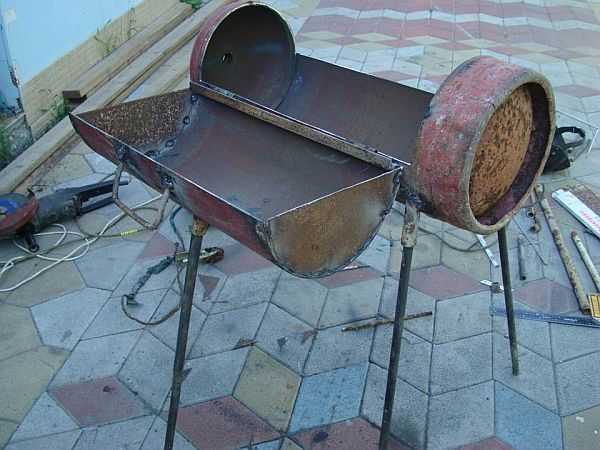

Самый простой способ превратить газовую емкость в жаровню – разрезать ее пополам, просверлить в боковинах отверстия для воздуха и приварить к днищу четыре ножки.

Делим баллон пополам и получаем две жаровни

Самый популярный у мастеров вариант – вырезание боковины корпуса и превращение ее в дверцу. Она поможет дольше сохранить высокую температуру углей при жарке.

Для удобства транспортировки две ножки нужно снабдить колесами, а третью использовать в качестве упора. Ручку для перевозки можно сделать подлиннее и закрепить на ней дощечку для посуды и приправ.

Лучшая станина для жаровни получается из старой станины швейной машинки. Она снижает центр тяжести конструкции, предохраняя ее от переворачивания.

Кованый декор и боковая труба для отвода дыма улучшают внешний вид и функциональность мангала.

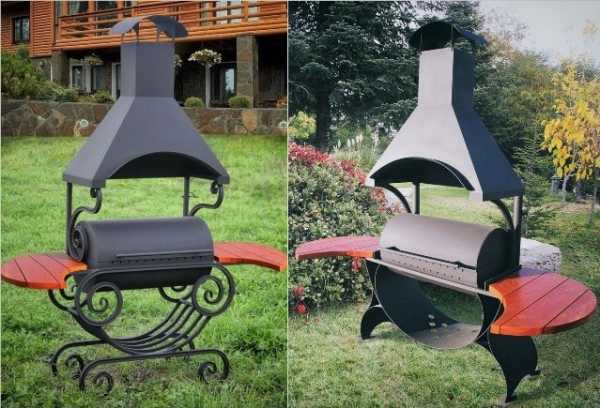

Сделав дымовой зонт над жаровней, два столика по бокам и посадив ее на гнутые стальные ножки, мы получим более солидное сооружение. Особой необходимости в дополнительном навесе нет, однако, его наличие улучшает внешний вид.

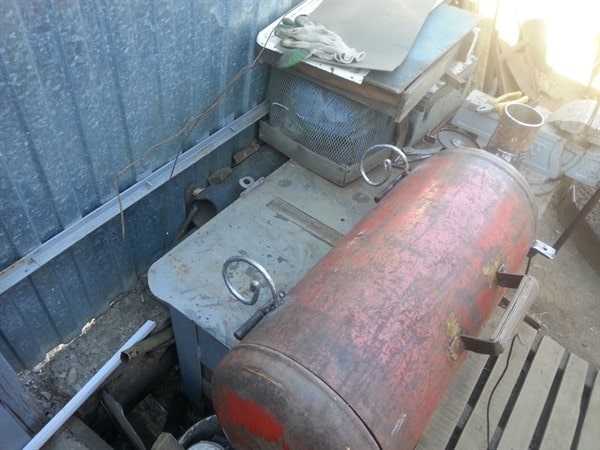

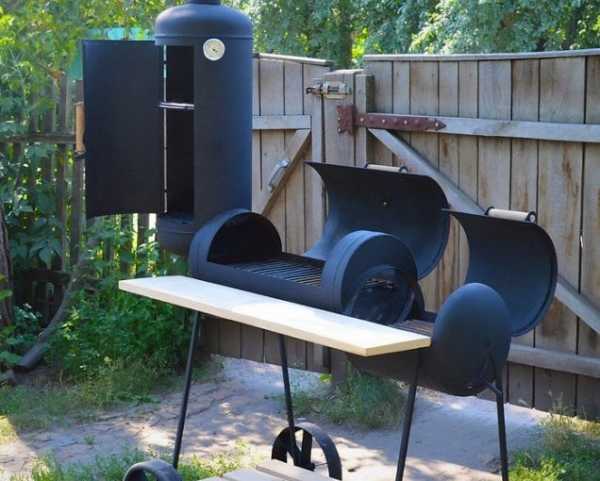

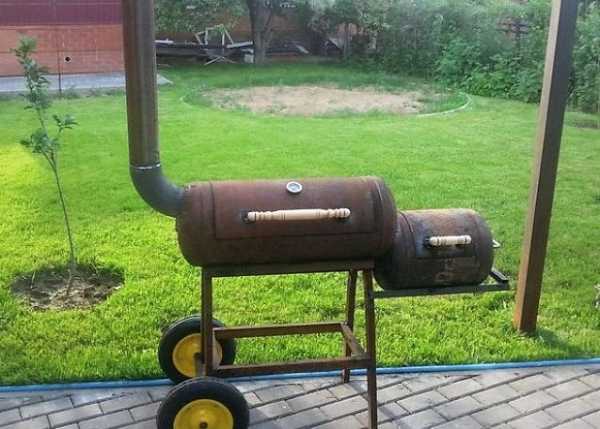

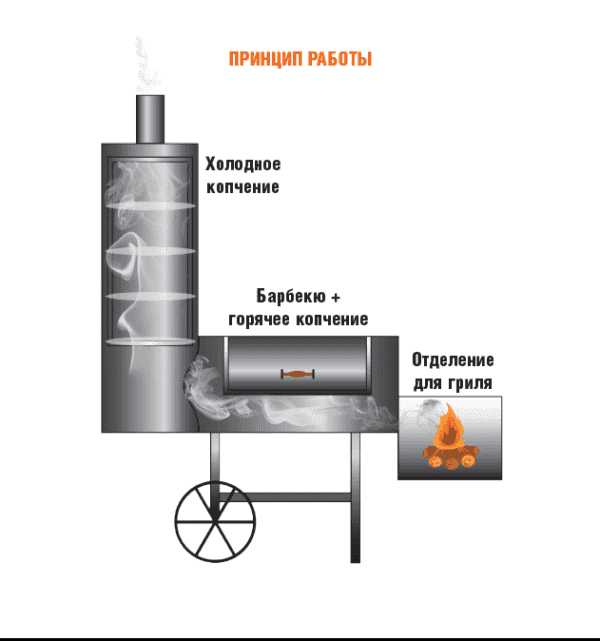

Наш обзор продолжает самодельный мангал-коптильня из газовых баллонов. Он представляет собой комбинацию из двух емкостей: 50-ти литровой и 20 литровой. Меньшая размещается ниже основной, соединяется с ней через небольшое окошко и используется в качестве генератора дыма. Для улучшения тяги дымовую трубу делают повыше.

Более продвинутый вариант  — установка третьей вертикальной емкости. В ней развешивают продукты для холодного копчения. Общая вместимость такой конструкции достаточна для того, чтобы готовить мясные и рыбные деликатесы про запас.

Занимая почетное место на участке, мангал становится предметом общего внимания. Зная об этом, многие умельцы украшают его по мере своей фантазии.

Самый популярный вариант – конструкция в виде паровоза. Огонь и дым, исходящие из жаровни как нельзя лучше вписываются в этот образ.

Генератор дыма можно поставит поперек в «отделении машиниста», а можно естественно внедрить его в общий локомотивный дизайн.

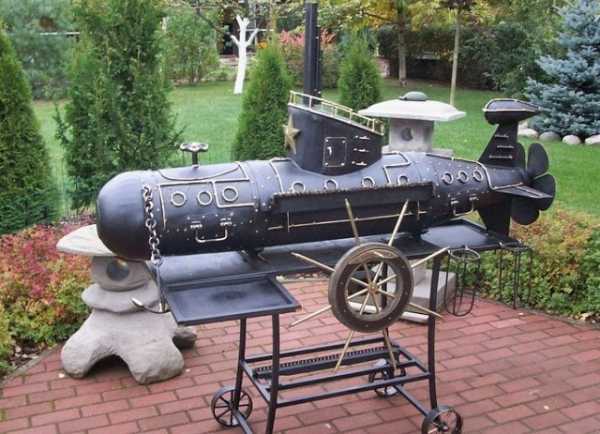

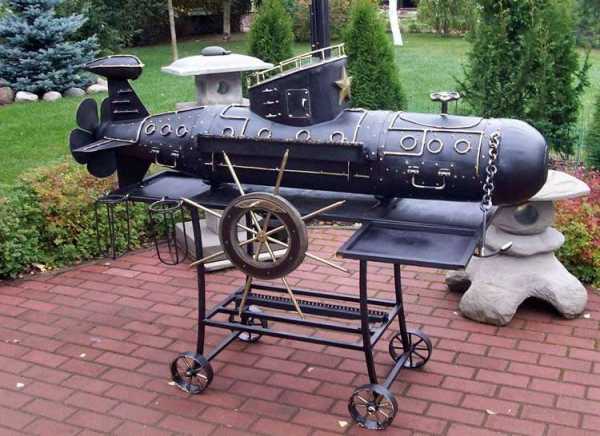

Обтекаемая форма емкости наводит на мысль о подводной лодке. Представляем вашему вниманию интересный пример реализации подобной идеи.

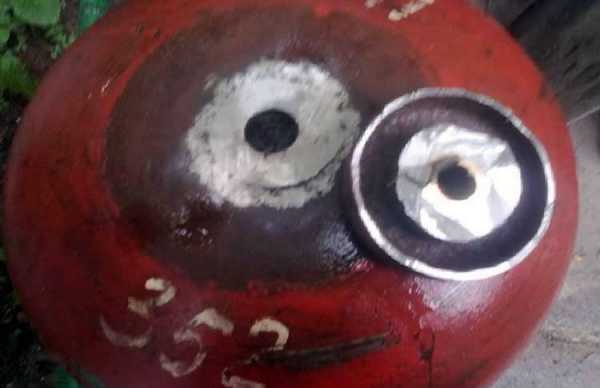

Одному мастеру газовая емкость напомнила подводный корабль, а другому пришла на ум ассоциация с поросенком. Воплотить ее в металле не представляет особого труда.

Познакомившись с образцами народного «мангалотворчества», перейдем к рассмотрению практического вопроса, как своими руками сделать барбекю из газового баллона и коптильню на его основе.

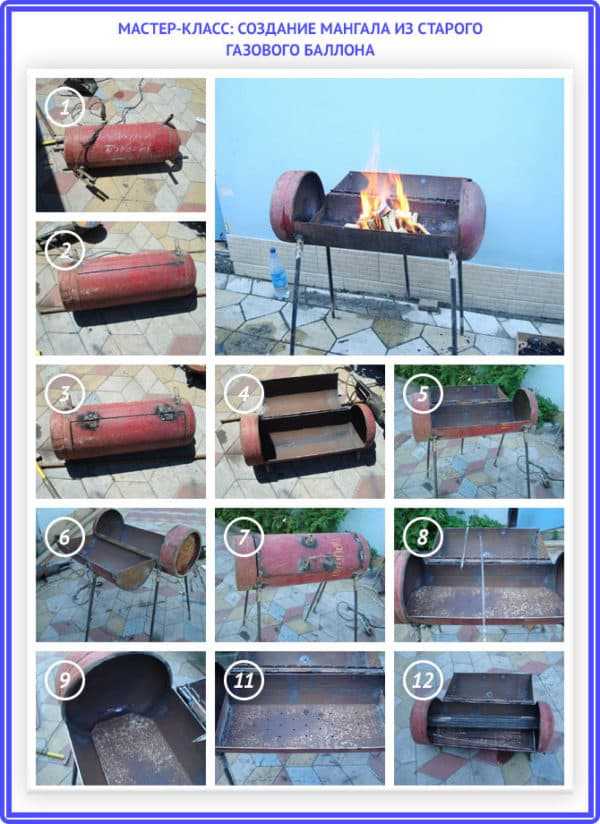

Пошаговая инструкция

Начальные операции по разметке и резке баллона мы описали в начале статьи. Теперь дополним нашу инструкцию фотографиями и поясним дальнейшие действия.

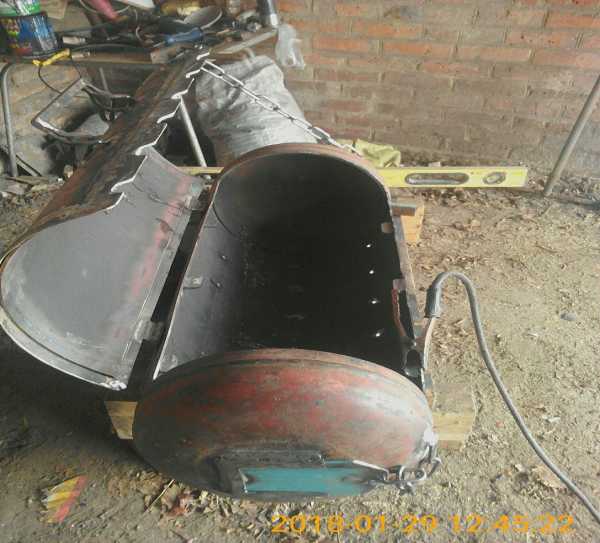

Петли к корпусу жаровни удобнее приваривать до момента отделения крышки, прорезав линию на обратной стороне корпуса. В этом случае они без перекосов встанут на свое место. На другой стороне к крышке приваривается ручка из стального прутка.

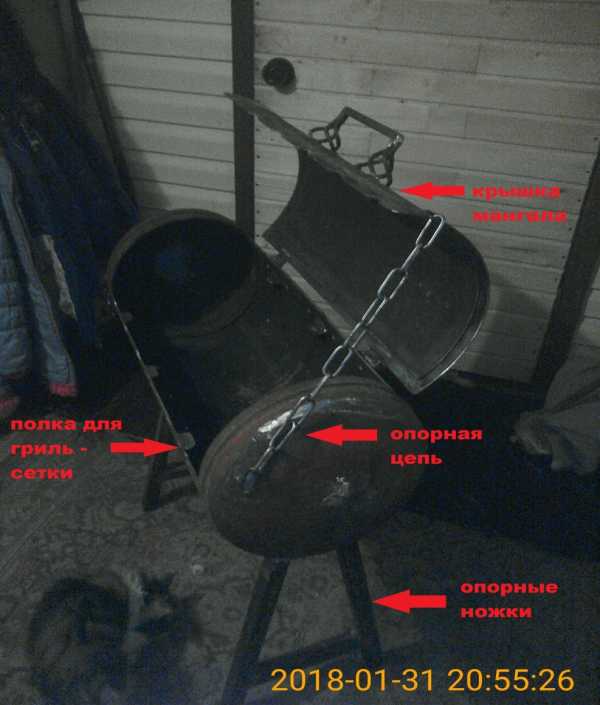

Если со стороны петель не поставить ограничитель, то дверца при открывании упадет назад и доставать ее будет неудобно. В качестве упоров можно использовать короткий обрезок уголка, приварив его посередине между петлями.

Поддувальные отверстия можно просверлить, но легче сделать их с помощью болгарки в виде вертикальных прорезей.

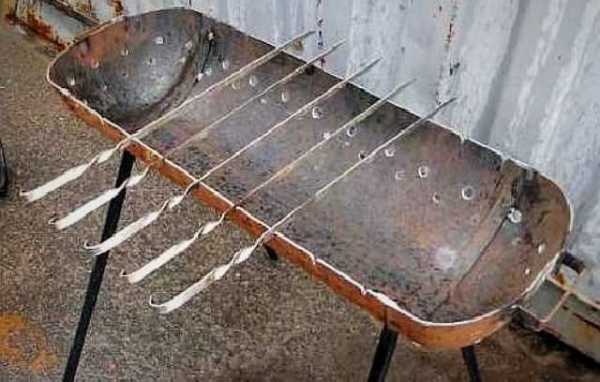

Для установки шампуров на ребрах жаровни делают треугольные вырезы или же сверлят в корпусе отверстия с шагом 5-7 см.

Ножки для мангала можно изготовить двумя способами:

• «По-простому» из кусков арматуры или трубы, приварив их к днищу;
• Сделав подставку из профильных труб и гнутой полосы, на которую ляжет баллон.

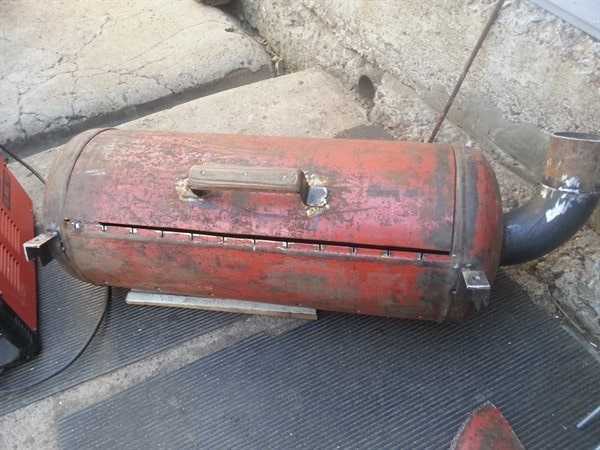

Для ускорения процесса жарки крышку следует закрывать. В этом случае для отвода дыма в торце емкости придется сделать отверстие и вварить в него трубу.

Мангал-коптильня отличается от обычной жаровни наличием дымогенераторного отделения. Для этой цели чаще всего используют баллон объемом в 20 литров. Наметив отверстие для пропуска дыма, его вырезают болгаркой.

Такую же операцию проделывают и с большой емкостью. После этого их стыкуют с помощью сварки. Большой баллон ставят на ножки.

Начертив контуры крышек их вырезают из корпусов и ставят на петли. В торце большой емкости делают отверстие под дымовую трубу и вваривают ее.

Внутри баллонов делают полочки из уголка и кладут на них решетки из толстой проволоки. Сзади в корпусе дымогенератора сверлят отверстия и ставят поворотную заслонку для регулировки тяги. Аналогичную заслонку крепят на трубе.

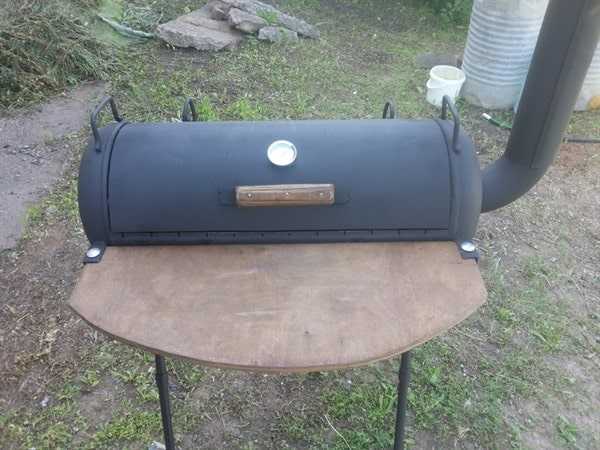

Знатоки настоятельно советуют поставить на корпус основной камеры датчик температуры (верхний передел измерения +350 С). Он поможет точно контролировать процесс копчения и получить продукцию отменного качества.

Завершает работу покраска конструкции термостойким составом.

greensector.ru
