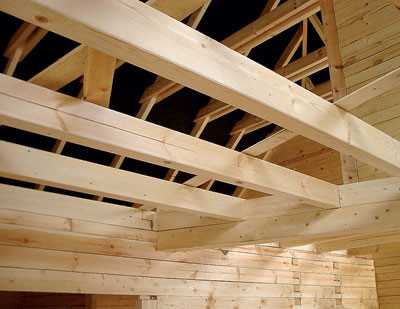

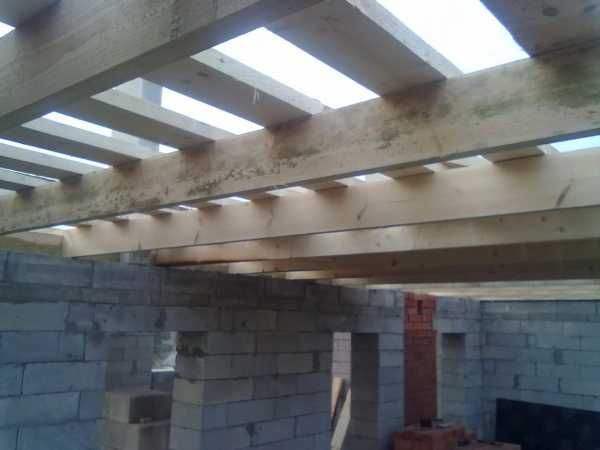

Установка потолочных балок своими руками

При монтаже потолка и установке своими руками специальных балок из бруса, необходимо между ними выдерживать расстояние 50 см. Выполняя эту очень ответственную работу, надо предусмотреть, чтобы все элементы конструкции находились порознь от каркасных стоек. Когда осуществляют монтаж потолка, то обычно используют деревянные конструкции с цельной длиной, без стыков. Тогда нагрузка будет четко передаваться по перекрытиям и соответственно по несущим стенам. При этом установка потолочных балок должна быть продумана до мелочей.

Расстояние между потолочными балками из бруса должно составлять 500 мм.

Обычно монтаж конструкции выполняется по наименьшей стороне дома.

Внутри здания, под потолочными деревянными конструкциями устанавливают опорные стойки. При этом установку надо проводить так, чтобы их расположение соответствовало запланированному устройству перегородок в доме.

В строительном проекте должны быть заданы материалы, необходимые при монтаже и установке полочных балок своими руками.

Используемые материалы

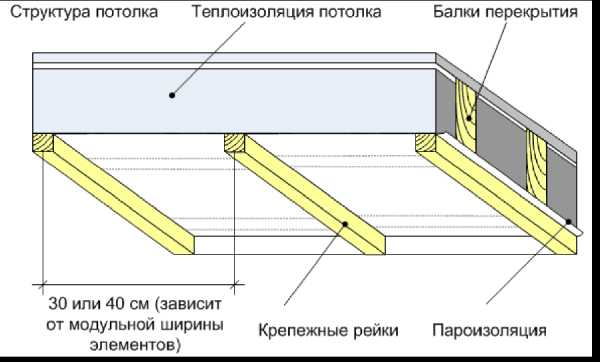

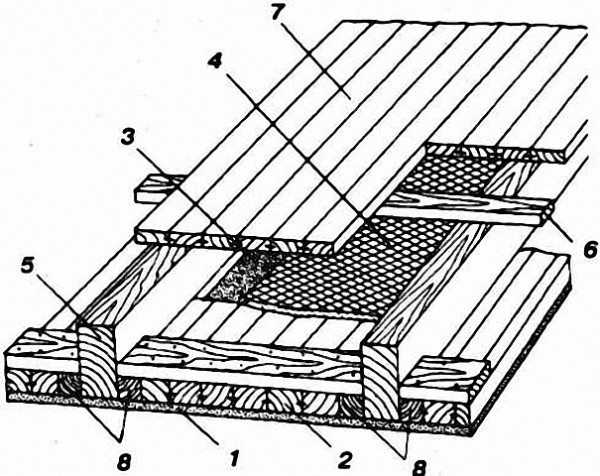

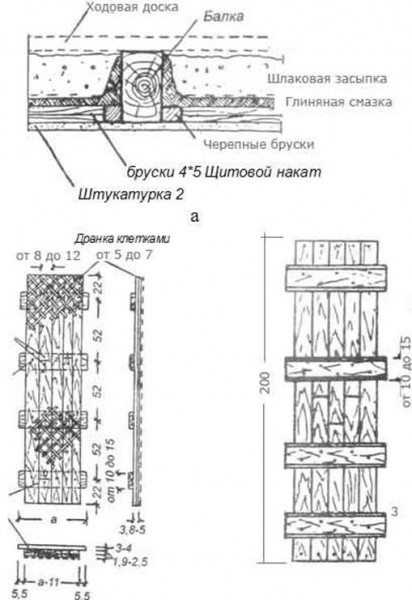

Схема устройства балочного потолка с теплоизоляцией

  1. Пиломатериалы.
  2. Клееные материалы.
  3. Клеефанерные материалы.
  4. Доски шпунтованные обрезные.
  5. Фанера.
  6. Брусья или бревна.
  7. ДВП.
  8. Сплошные балки.

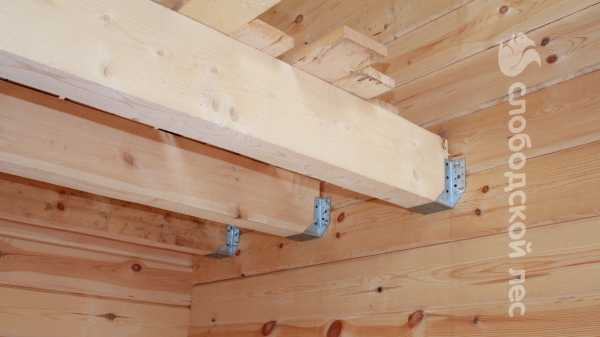

  9. Балочные башмаки.
  10. Гвозди.

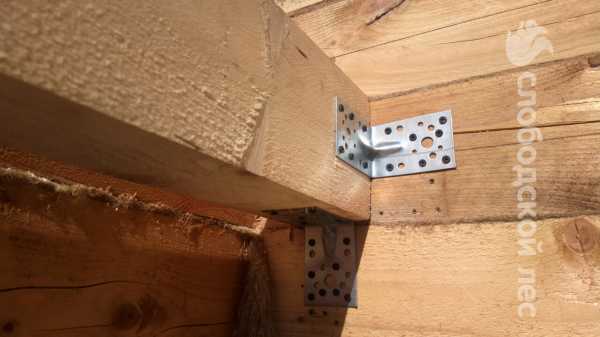

  11. Угловой крепеж.

Помимо стандартного набора рабочих инструментов для монтажа своими руками, необходимо иметь и другие дополнительные инструменты.

Вернуться к оглавлению

Инструменты, необходимые для возведения деревянной потолочной конструкции

  1. Мотопила (ручная циркульная пила).
  2. Ниверная трубка.
  3. Пневмомолоток.

Чтобы правильно укрепить основной элемент деревянной каркасной конструкции к стенам дома своими руками, надо с двух концов балки выпилить пазы, ширина которых совпадает с шириной бруса, находящегося в верхней обвязке. Этот паз должен иметь глубину равную ½ ширины балки. При установке ее в назначенное место, требуется сделать прочную фиксацию гвоздями.

Вернуться к оглавлению

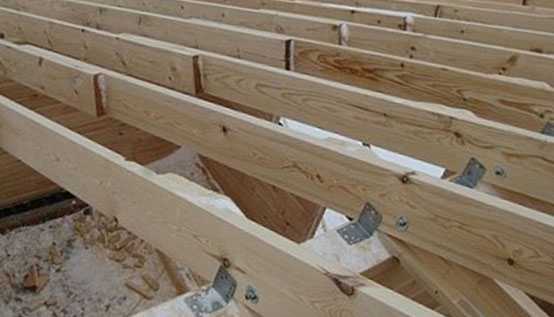

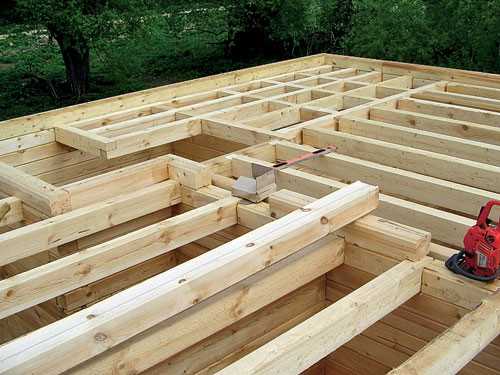

Проведение монтажа потолочной каркасной конструкции

Иногда, в случае необходимости, доски спаривают между собой, укладывая одну поверх другой, после чего просверливают сквозное отверстие и скрепляют их при помощи болтов. Для уменьшения хлопот и ускорения результата, при монтаже можно воспользоваться брусом.

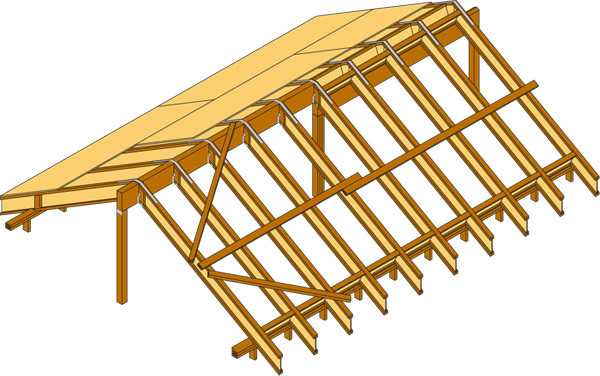

Установив стропила, можно приступать к установке потолочных балок и начинать монтаж деревянного каркаса. Бывают случаи, при которых первоначально установленные балки являются точкой опоры для ног стропил. Но чаще всего стропила прикрепляют к ним. Хорошо для изготовления своими руками основного элемента деревянной конструкции каркаса потолка использовать брус с сечением 200*200 мм. Но главное, чтобы брус для такого монтажа имел большее сечение, по сравнению с тем, который находится внутри стен. Здесь преследуется цель сделать возможной «подшивку» потолка в самых крайних стенах.

Первоначально монтаж начинают с установки деревянной конструкции с краев, после чего понемногу заполняют все свободное пространство, находящееся между ними. Этот способ получил название «маячный». Надо следить, чтобы у них между собой не нарушалась параллельность. Это условие является одним из главных, потому что при монтаже стропил, они делают упор на балки. В случае если будет отсутствовать параллельность, то сразу же произойдет нарушение геометрической составляющей всего потолка. При монтаже, балки должны друг от друга находиться на расстоянии от 800 до 1400 мм. Начинают прикреплять доски к лагам потолка от стены здания. Благодаря этому будет удобнее стыковать шпунт одной доски с пазом другой. Хорошо, если перед началом установки самих опор сделать предварительную разметку на полу, а потом по ней произвести укладку бруса. Правильность их укладки желательно проверять с использованием строительного уровня.

Монтаж и установка деревянной каркасной конструкции подразумевает соблюдение аккуратности и четкости, так как малейшее нарушение законов геометрии может привести к непоправимым последствиям. Эти ошибки могут повлечь за собой неправильный расчет усилий, после чего в результате боковой нагрузки в определенный момент могут раздвинуться стены. Деревянные потолочные конструкции надо обязательно крепить к стене. Эту фиксацию можно произвести при помощи гвоздя-двухсотки, который забивают на глубину равную 0,75 толщины балки в заранее подготовленное отверстие или же для этой цели можно использовать штырь. Иногда для этих целей используют деревянные или металлические шипы. Чтобы фиксация была более качественной, можно использовать для монтажа скобу, изготовленную из металлической ленты. В расчете от наружной поверхности стены надо оставить свес балки, где-то на 35-40 см.


1popotolku.ru

Чем можно усилить лаги второго этажа | 5domov.ru

Для современных технологий строительства и ремонта малоэтажных построек использование приемов усиления конструкций второго этажа применяется довольно часто. Благодаря накопленному опыту и использованию новых материалов и технологий многие работы, в том числе и усиление лаг второго этажа, стали одной из ординарных операций ремонтно-восстановительных работ. Однако и при этой, казалось бы, вырисовывающейся простоте процесс требует детальной проработки и просчета буквально всех параметров и операций и выбора оптимального метода проведения работ.

Оглавление:

Балки и лаги: что общего и в чем отличия этих понятий

В частном малоэтажном домостроении двухэтажные дома имеют довольно широкое распространение. Как правило, это дома отдельных двух- и трехэтажных проектов и постройки, переоборудованные путем обустройства мансардного этажа. В любом случае, в таких домах оборудуется и межэтажное перекрытие, и делается настил полов второго этажа.

Для домов, построенных с применением и каркасно-щитовой технологии, да, собственно ,и всех остальных построек, кроме тех, где в качестве межэтажного перекрытия используются железобетонные плиты, основу конструкции составляют балки и лаги полов.

Балки используются в качестве несущих конструкций потолка, самого перекрытия и основы для установки лаг пола. А вот лаги — это не что иное, как балки уменьшенного размера, на которые крепится дощатый настил пола и сам чистовой пол второго этажа или мансарды.

Отличия балок и лаг

Балки перекрытия обычно устанавливаются перпендикулярно внутренней несущей стене, опорами балок служат наружная несущая стена дома и внутренняя несущая стена или простенок.

Лаги второго этажа укладываются перпендикулярно балкам межэтажного перекрытия. Они могут укладываться непосредственно на балки или иметь дополнительную конструкцию, образующую дополнительный объем межэтажного перекрытия.

В качестве балок обычно используются:

  • Деревянные цельные балки;
  • Деревянные наборные балки;
  • Металлические балки из тавра, швеллера, труб или двутавра;
  • Металлические балки в виде составных ферм;
  • Железобетонные балки из конструкций разного профиля;

В качестве лаг пола обычно используются:

  • Деревянные балки;
  • Балки из клееных конструкций;
  • Комбинированные конструкции из металла и дерева;

Таким образом, несмотря на общее сходство и одинаковый принцип использования в конструкции здания, балки и лаги имеют разное назначение, размеры и, соответственно, разные, хотя и во многом сходные методы усиления.

Деформация балок и лаг

В классическом случае применения балок межэтажного перекрытия и лаг полов второго этажа, конструкция будет иметь следующий вид:

  1. Балки перекрытия из цельного дерева, прямоугольной формы, без сочленений (сечение зависит от длины пролета – ширины комнаты) являются основой конструкции межэтажного перекрытия;
  2. Торцы балок закреплены в массив противоположных несущих стен и зафиксированы при помощи металлических шпилек или на саморезах и металлических перфорированных крепежных элементах;
  3. Поверх балок установлены лаги пола второго этажа. Они установлены перпендикулярно балкам на одинаковом расстоянии и имеют форму и сечение, обеспечивающие надежное крепление досок чистового пола;
  4. Пространство между балками и лагами заполнено утеплителем для шумо- и теплоизоляции помещений.

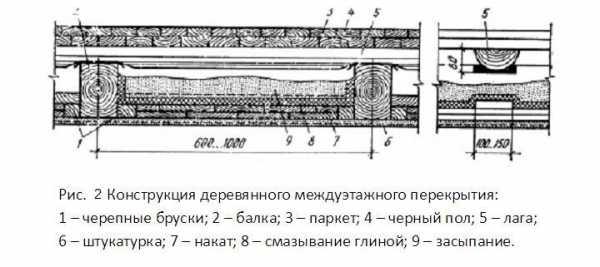

Конструкция межэтажного перекрытия

В такой конструкции, рассчитанной на полезную нагрузку в 400-450 кг на 1 квадратный метр, естественным считается деформация на прогиб в 1/300 длины балки. Проще говоря,

при длине балки в 6 метров прогиб балки максимально может иметь величину около 2 см. Если балка прогнулась на большее значение, конструкция требует дополнительного усиления и укрепления.

Сами балки выдерживают на себе два вида нагрузки: первая – это статическая нагрузка от веса остальных элементов перекрытия и установленных предметов мебели и оборудования на них. Вторая — динамическая нагрузка — возникает от перемещения по поверхности пола второго этажа людей и временной установки мебели в центральной части, когда балки и лаги имеют наибольшую нагрузку.

Выдерживать различные виды нагрузок и не поддаваться деформации конструкции межэтажного перекрытия помогают правильно подобранные материалы, их качество, и метод установки, в том числе расстояние между балками и лагами.

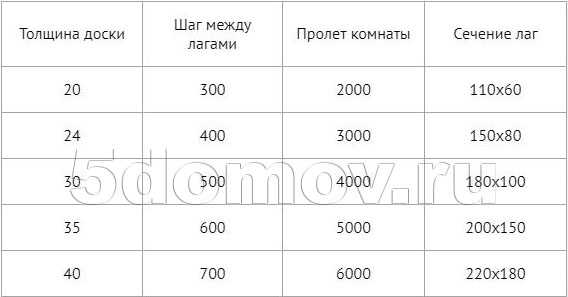

Зависимость (в милиметрах) сечений лаг и шагов между ними от толщины половых досок

Оптимальным считается

двутавровая форма составных лаг для пола и составная форма балок для межэтажного перекрытия. При этом, для любых видов лаг и балок, основным видом деформации, влияющим на всю конструкцию дома, выступает прогиб в центральной части. И именно поэтому чаще всего осуществляется усиление балок и лаг, расположенных в центре.

Когда необходимо усилить лаги

В строительной практике усиление лаг второго этажа применяется в нескольких случаях, чаще всего на этапе строительства и реконструкции здания. На этапе строительства усиление сделать проще и удобнее, тем более, что для этого можно применить несколько методов, выбрав из них самый подходящий. При реконструкции усиление можно сделать после полного или частичного демонтажа покрытия пола и утеплителя, при этом методов установки дополнительных конструкций совсем немного.

Работы по усилению обычно проводятся:

  • Для предупреждения деформации межэтажных балок и полов второго этажа на этапе строительства;
  • Для исправления дефектов, допущенных в процессе строительства и выявленных в процессе постройки здания;
  • Для замены деформированных или пораженных естественными вредителями деревянных конструкций здания или конструкций из других материалов в результате воздействия сторонних факторов.
  • Для усиления лаг при ремонте пола.

Методы и способы усиления конструкции в таких случаях выбираются в зависимости от объема работ и степени деформации пола и самого межэтажного перекрытия. В некоторых случаях простое усиление лаг не будет иметь должного эффекта без значительных по объему работ по восстановлению балок, ведь, выровняв пол второго этажа, рано или поздно придется выравнивать и потолок первого этажа.

Проводя оценку пола, нужно объективно оценить его состояние, ведь во многих случаях требуется замена деформированных досок пола или их выравнивание, а не усиление лаг.

Усиление конструкции дополнительными лагами

Данный метод применим для усиления конструкции пола второго этажа, когда балки не имеют прогиба, а сами лаги, исходя из расчетов, могут выдержать расчетную нагрузку. Суть этого метода заключается в установке дополнительных лаг в центральной части помещения, обеспечивая таким образом распределение нагрузки более равномерно, на большее количество опор.

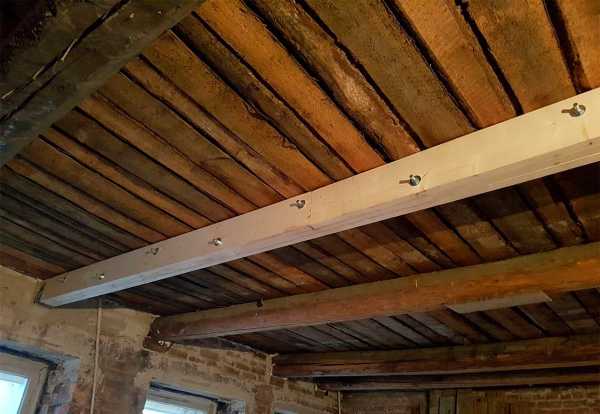

Установка дополнительной балки для усиления перекрытия второго этажа

Чаще всего установка дополнительных лаг осуществляется по центру помещения путем уменьшения расстояния между лагами на 25-30%. Так, при необходимости установить лаги через 0,5 метра, в центральной части расстояние уменьшают до 0,4 — 0,35 метра.

Для усиления используются стандартные лаги, применяемые в конструкции. Для прочности между лагами устанавливаются дополнительные распорки из сплошных отрезков досок или металлических прутковых протезов, установленных крест-накрест.

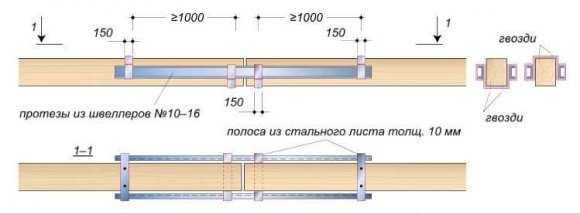

Прутковые металлические протезы для укрепления лаг

Усиление деревянных лаг дополнительными накладками

Метод установки дополнительных накладок и усиления лаг возможен как на стадии строительства, так и при проведении ремонтных работ. Для лаг из бруса чаще всего применяется усиление при помощи деревянных накладок и накладок из фанеры или ОСБ плит.

Деревянные накладки используются:

  • Для усиления механически поврежденных участков лаг;
  • Для усиления места стыка или сростка лаг;
  • Для создания дополнительной прочности по всей длине лаги.

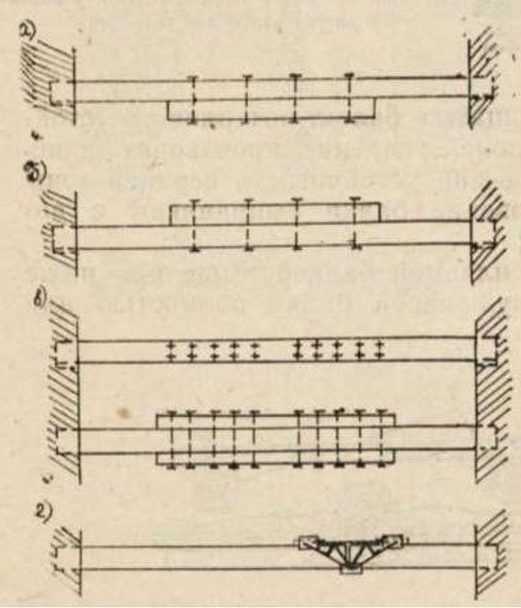

а, б, в — усиление лаг деревянными накладками на болтах, г — усиление прутковым протезом

Накладки из ОСБ плит и фанеры в основном применяются на местах стыковки отрезков между собой и в местах, где видны дефекты или имеются незначительные механические повреждения.

Металлические пластины могут накладываться на места повреждений и сростков как метод локального решения проблемы.

Полное усиление накладками

Установка накладок на лаги по всей длине осуществляется с помощью болтового соединения через тело накладок и лаг, при помощи саморезов по всей длине или при помощи связки несколькими жгутами монтажной проволоки.

Установка накладок осуществляется поочередно с временной фиксацией накладок при помощи струбцин или саморезов к телу лаги.

Усиление лаги саморезами с шайбами с двух сторон

Сверление отверстий осуществляется по одной линии. Расстояние между отверстиями для соединения обычно не меньше, чем ¼ длины лаги. Отверстия сверлятся так: одно по центру, а с краев на расстоянии 1/3 высоты лаги от краев лаг. Такое расположение отверстий не даст возможности расколоться балкам и лагам по длине. Болты обязательно должны иметь шайбы с обеих сторон — и под головкой болта и под гайкой. Стягивание осуществляется постепенно, до значительного сопротивления дерева, а окончательная затяжка делается поочередно, начиная с крайних болтов. При этом затяжка делается равномерно на ¼ оборота.

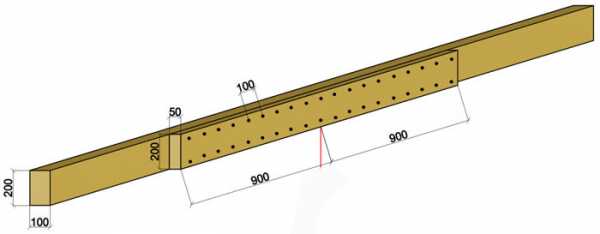

Усиление лаги в её полную длину

В случае, если лаги имеют фиксацию краев в кирпичной стене, обязательно проделывается отверстие для того, чтобы края балок также были зафиксированы в стене. Обработка дополнительных балок антисептиком осуществляется до установки на лаги.

При необходимости выпрямить прогнувшиеся лаги, используют деревянные клинья или обычный автомобильный гидравлический домкрат, поджимая лагу до нужного уровня.

Частичное усиление лаг деревянными накладками

Локальное усиление конструкций лаг применяется, в основном, в местах сочленений или сростков лаг. Для укрепления этих участков используется метод установки накладок с одной стороны либо установки накладок с двух сторон балок. Для одностороннего метода используется дерево без сучков и видимых повреждений, в таком случае ширина и высота дополнительного элемента должны равняться ширине и высоте самой лаги.

Частичное усиление лаг (с двух сторон) в местах соединений лаг

Фиксация осуществляется при помощи болтов, саморезов и гвоздей. Длина элемента должна быть не меньше расстояния между двумя балками межэтажного перекрытия. Болтовые соединения делаются насквозь, шайбы при этом должны быть шире гайки и головки болта в 3 раза.

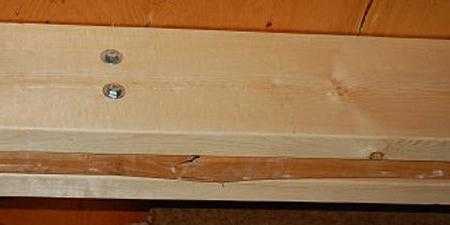

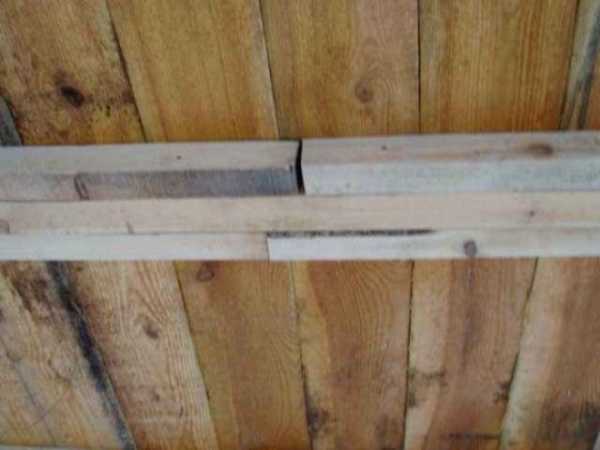

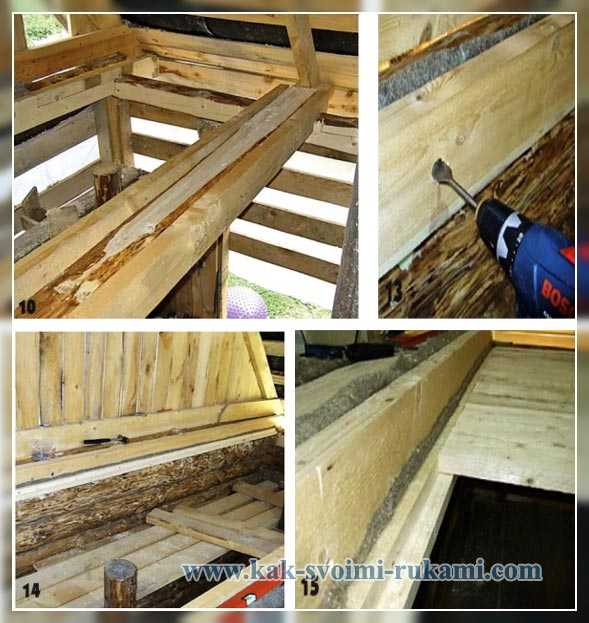

Укрепление лаги деревянной накладкой

Для фиксации стыка лаг двусторонними накладками допускается применение бруса более узкого, чем лага. Обычно для этого используются доски шириной в 1/2 ширины лаги. Длина накладок обычно берется не менее 1 метра. Стяжка делается также при помощи болтов или саморезов.

Усиление лаг при помощи накладок из фанеры или ОСП плит

Для лаг из клееного материла или конструкционного деревянного двутавра чаще всего применяются накладки из фанеры или ОСП плит. Такие накладки устанавливаются также в виде двусторонних накладок или одностороннего усиления лаг. Фиксация такого соединения осуществляется при помощи саморезов. Толщина фанерного элемента или элемента из ОСП плиты должна быть не меньше, чем 10-12 мм. Размер накладки для конструкционного двутавра должен соответствовать высоте центральной части.

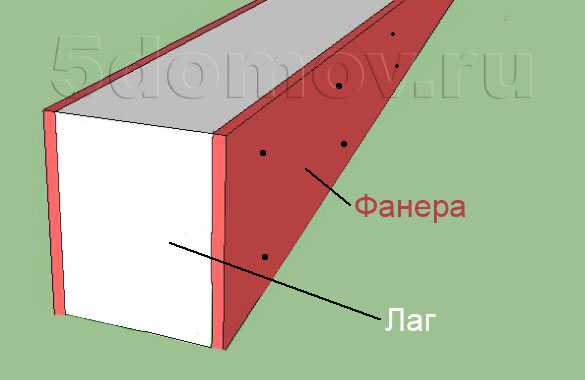

Укрепление лаг фанерой

Фиксация саморезами делается с двух сторон накладок. Важно, чтобы саморезы проходили через толщину всех скрепляемых элементов.

Усиление лаг металлическими накладками

Металлические накладки, применяемые для усиления лаг домов второго этажа, могут быть:

  • Штучными элементами из перфорированного листового металла толщиной не менее 5 мм;
  • Изготовленными из металлической полосы различной ширины толщиной не менее 5 мм;
  • Из фасонной трубы квадратного или прямоугольного сечения с перфорацией или приваренными элементами крепежа;
  • Из уголка или тавра.

Штучные элементы из листового металла используются для усиления стыков лаг. Размеры таких накладок могут иметь как стандартные показатели, так и подобранные в зависимости от конкретного случая соединения. Фиксация для стыков балок небольшой высоты осуществляется при помощи саморезов, а если лаги имеют высоту больше 10 м, то и при помощи болтового соединения. Металлические накладки применяются для двусторонней установки.

Усиление лаг стальными листами

Металлическая полоса обычно усиливает лаги большой длины, при этом, если ширина полосы, применяемой для установки, больше или равна 50 мм, то фиксация может быть как при помощи саморезов так и при помощи болтов.

Усиление лаг металлическими полосами и швеллерами с двух сторон

Для лаг, которые необходимо укреплять по всей длине, в качестве элементов конструкции применяются  фасонные металлические трубы квадратного или прямоугольного сечения. Местом установки таких элементов являются центральные лаги помещений, там, где наиболее ярко проявляются дефекты. Трубы просто фиксируются к лагам по всей длине с одной или двух сторон. Болты применяются для стяжки усиления лаги высотой 80 и более миллиметров. Для лаг меньшего размера фиксация осуществляется при помощи саморезов.

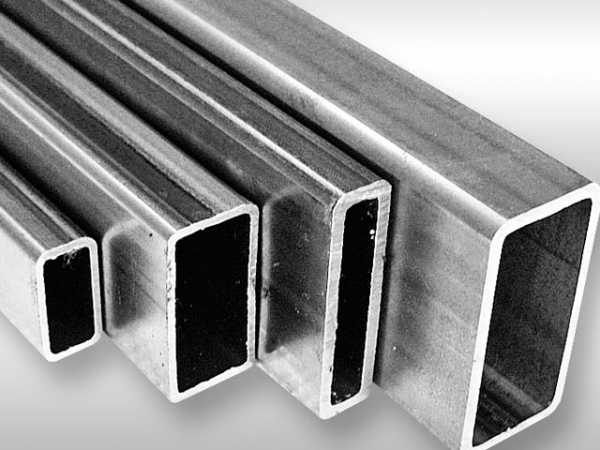

Фасонные металлические трубы можно использовать для усиления деревянных лаг

Уголки чаще всего применяются для установки в нижней части лаги, усиливая ее от прогиба с нижней стороны. Для этого уголки размером 30*30, 45*45 или 60*60 мм заводятся под лаги снизу и скрепляются при помощи саморезов в отверстия, просверленные в уголке.

Усиление лагов уголками

Тавр различного размера может быть прикреплен как с боковой стороны, так и снизу лаги. Метод крепления зависит от ширины и высоты лаги.

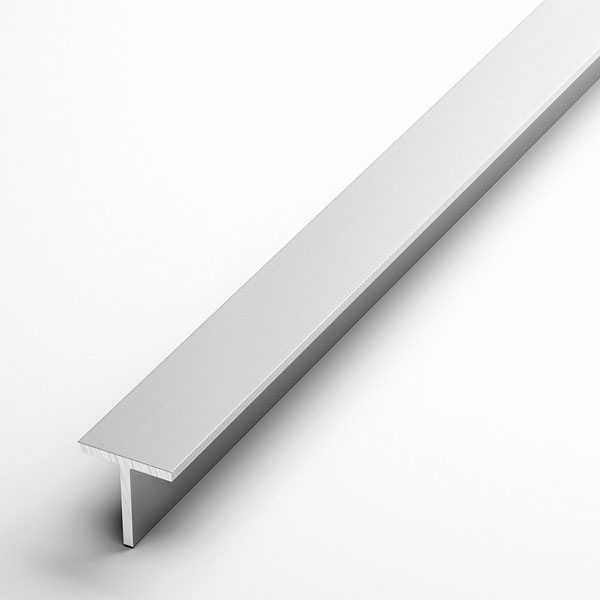

Тавр также можно использовать для усиления лаг

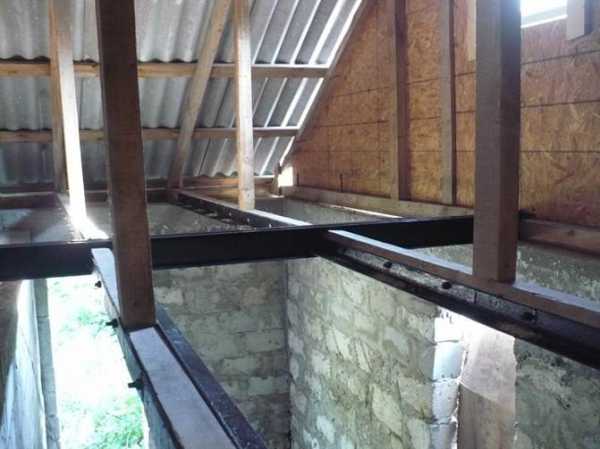

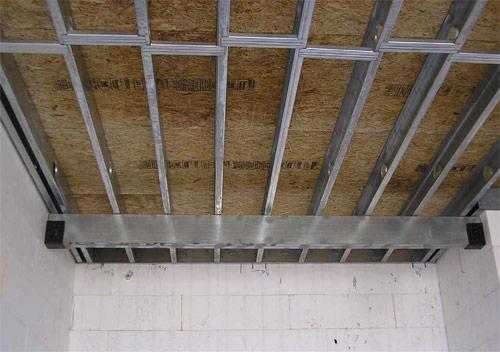

Усиление металлических лаг

Применение металла для установки лаг нашло свое применение относительно недавно. В основном металлические конструкции в малоэтажном строительстве используются в качестве балок межэтажных перекрытий. Вместе с тем, тавр, швеллер и двутавр довольно часто используются в качестве основания для крепления деревянных элементов и служат отличными лагами для чистового пола.

Характер изменений и деформаций в таких конструкциях, как правило, не отличается от деревянных лаг – прогиб в центральной части помещения характерен и для металлических элементов.

Методы усиления таких конструкций зависят от того, какое пространство можно использовать для установки дополнительных элементов. Если под металлическими лагами имеются балки межэтажного перекрытия, то, в таком случае, возможно применение следующих методов:

  • Установка дополнительных конструкций в виде ферм;
  • Поднятие прогнувшегося участка и установка под него дополнительной поддерживающей стойки;
  • Установка дополнительных лаг из более устойчивой формы металлопроката.

Установка дополнительной конструкции в виде ферм из труб, уголков или арматуры позволит обеспечить жесткость и надежность лаг. Для этого используют фермы треугольной или прямоугольной фермы с диагональными ребрами жесткости.

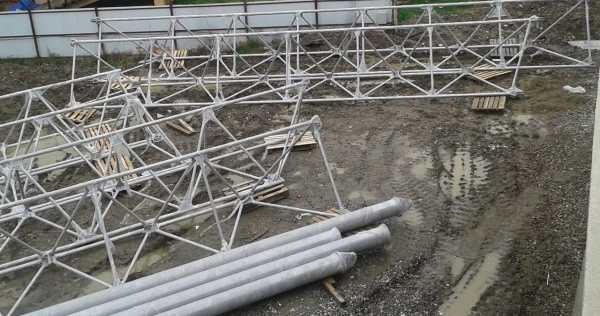

Для укрепления металлических лаг можно использовать фермы из труб

В случае, если есть возможность усилить место деформации подставкой под место наибольшего прогиба дополнительной стойки с опорой на балку межэтажного перекрытия, то такой метод обеспечит самый  простой и результативный метод усиления. Правда, при этом нужно иметь в виду, что балки перекрытия должны выдержать нагрузки от такого усиления.

Установка дополнительных лаг осуществляется в центральной части, там, где вероятность деформации из-за большой нагрузки наиболее вероятна. При этом используется жесткие формы металла проката, такие как двутавровая балка или швеллер, поставленный на ребро.

При усилении металлических лаг установкой дополнительных элементов, балки обязательно должны быть зафиксирована в стенах помещения.

Чем можно усилить лаги второго этажа

5 (100%) 3 votes


5domov.ru

Сращивание балок перекрытия: основные требования

Когда основное строительство домов — возведение капитальных стен — практически закончено, нужно подумать и об организации перекрытий, а также внутренней и внешней отделке частного дома. Часто к этому моменту уже основные материальные ресурсы владельцев участков исчерпаны или подходят к концу. А иногда бывает и так, что остается множество строительного материала, который хорошо было бы использовать в строительстве. Тогда настоящим спасением может стать сращивание балок перекрытия.

Балки чаще всего представляют собой деревянные брусья прямоугольного сечения.

Это значит, что для получения одной полноценной балки необходимо соединить несколько кусков одинакового сечения. Конечно, это соединение должно быть крепким, чтобы получившийся элемент мог быть использован для реализации перекрытий частных домов. Конечно, возведение дома — это сложная долгосрочная работа. Некоторые владельцы, которые не могут себе позволить возведение капитальных стен, используют каркасные варианты строения стен. Что это значит? Каркасные стены возводятся из толстых несущих балок, как деревянных, так и металлических. Они крепятся по краям, а также в местах, где будут смонтированы перекрытия. Каркасные стены обязательно нуждаются в заполнении. Для этого, как правило, используются сыпучие материалы или же минеральная вата.

Что такое перекрытия на самом деле

Перекрытия бывают нескольких видов; например, по своему местоположению они делятся на:

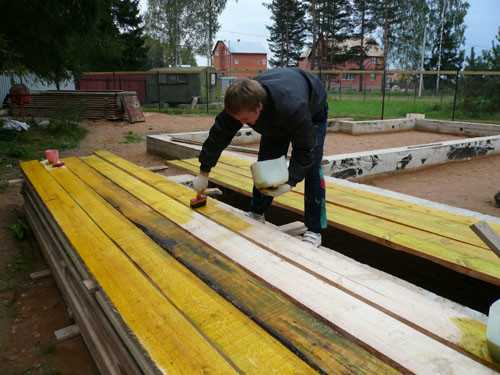

‬Прежде чем установить деревянную балку, ее необходимо обработать антисептическим раствором.

  • цокольные — они, как правило, располагаются между первым этажом и подвалом частного дома;
  • межэтажные — эти виды перекрытий располагаются между этажами;
  • чердачные — они отделяют жилые этажи от чердака.

Кроме того, перекрытия могут быть разделены и по виду строительных материалов, из которых они производятся: балочными или плитными. Любые перекрытия, независимо от того, какими они являются и из каких материалов сделаны, должны обеспечивать теплоизоляцию, а также звуко- и гидроизоляцию. Они могут и должны обладать повышенной прочностью, жесткостью и пожаробезопасностью. Кроме того, если перекрытия являются деревянными, нужно обеспечить их от гниения или плесневения. Определиться с видом перекрытий, которые буду сделаны в каркасном доме, нужно еще задолго до строительства, так как конструкции балочных или плитных перекрытий полностью отличаются друг от друга.

Вернуться к оглавлению

Основные требования к перекрытиям

1. Конечно же, на первом месте находится прочность.

Перекрытия не только должны выдерживать свой вес, им необходимо еще и нести определенные нагрузки. А если опорами для перекрытий будут каркасные стены, это имеет большое значение.

Так, по всем правилам, любые междуэтажные перекрытия, организованные в жилых зданиях, обязаны выдерживать общую, но равномерную по всей площади нагрузку в размере около 200 кг/м² на практике обычно строят перекрытия, готовые и к более высоким нагрузкам. Зато чердачные перекрытия менее прочные. Усиливать ли перекрытия или нет — это зависит от того, что именно будет находиться в комнате — рояль, шкаф, тренажеры и т.д.

При монтаже перекрытия должна предусматриваться достаточная степень его звукоизоляции,‭ ‬величина которой устанавливается нормами или специальными рекомендациями по проектированию зданий того или иного назначения.‭

2.Жесткость. Кроме того, что перекрытие должно выдерживать нагрузки, оно не должно прогибаться под ними. Если же перекрытия прогибаются, они рано или поздно могут подвергнуться деформации, что приведет к разрушению.
3.Тепло- и звукоизоляция. Смонтированные перекрытия должны обеспечивать и защиту помещения от проникновения в него как воздушного, так и ударного шума из нижеразмещенных комнат. Для этого при организации перекрытия используется специальный минеральный или любой другой утеплитель, который обеспечивает погашение шума любого вида, а так же сохраняет тепло в помещении. Стандартным размером слоя утепления является 150 мм. При устройстве подобных конструкций применяют и различные инструменты. Это:

  • бензопила;
  • угольник;
  • топор;
  • молоток;
  • электродрель;
  • строительный нож;
  • стамеска.

Вернуться к оглавлению

Балочные перекрытия. Особенности

Деревянное перекрытие‭ ‬выполняется из деревянных балок хвойных и лиственных пород.‭

Используемые балки для перекрытий могут быть из различного материала: дерева, металла, железобетона. Конструкция при использовании любого из вышеперечисленного строительного материала одинакова. Перекрытия из дерева в большей части случаев производятся с помощью несущих балок, самого пола, обязательного межбалочного заполнения и необходимого отделочного слоя потолка. Звуко- и теплоизоляция может быть обеспечена настилом, так называемым накатом. Перекрытие напоминает этакий «бутерброд», где все слои должны присутствовать в необходимом размере для того, чтобы получился нужный результат. В основном балочные перекрытия как междуэтажные, так и цокольные и чердачные очень похожи друг на друга. Они отделяют жилые помещения дома от не жилых. Даже монтаж их проводится одинаково, за исключением некоторых нюансов.

Межэтажные перекрытия должны монтироваться несколько по-другому, так как с двух сторон у них находятся комнаты, а не хозяйственное пространство. Деревянные балки перекрытий должны быть уложены, как правило, параллельно друг другу по короткой стороне пролета. Если балки располагаются не близко друг к другу, расстояние между ними должно быть одинаковым. При устройстве балочных междуэтажных перекрытий в первую очередь нужно закрепить балки. В зависимости от того, какие стены реализованы при строительстве домов — каркасные или капитальные — оставляются специальные зазоры для закрепления балок.

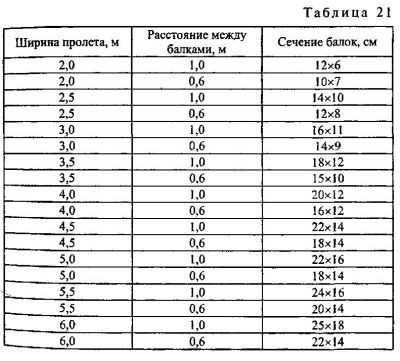

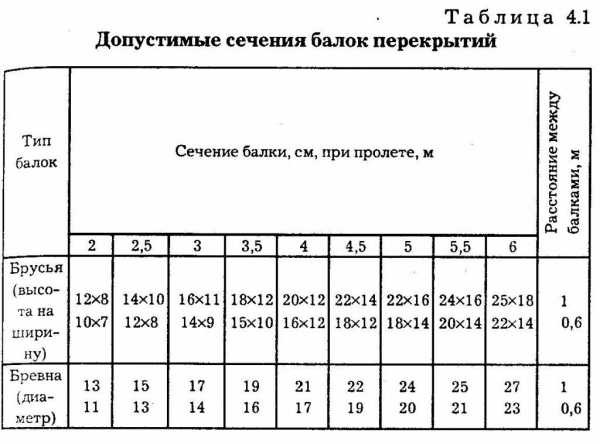

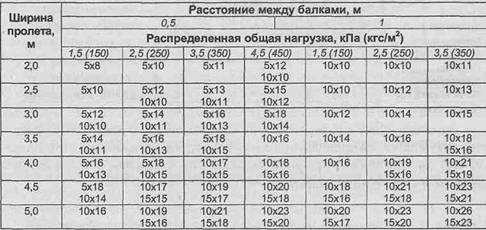

Таблица соотношения ширины пролета и ширины укладки балок.

  1. Если же стены домов капитальные и выполняются из дерева, то заранее готовить «гнезда» для балок необязательно — достаточно будет уже при монтаже балочных перекрытий вырезать подходящие зазоры для укладки перекрытий. Однако каркасные стены нуждаются в специально подготовленных «гнездах».
  2. Если используются деревянные балки для перекрытий, то необходимо предварительно обработать концы балок для предотвращения их гниения или преждевременного разрушения.
  3. Для ширины пролета нужно брать соответственное сечение балок: чем больше ширина, тем толще балка (см. Таблица 21). Если же ширина пролета достаточно велика, а бруса подходящего размера нет, то можно провести сращение имеющихся балок, чтобы достичь нужной толщины. Это, конечно, может привести к общей не прочности конструкции.
  4. Для обеспечения жесткости получившуюся составную балку необходимо надежно фиксировать в местах соединения. Желательно использовать такие строительные элементы вразнобой — то есть чтобы места соединений в этих балках не находились друг напротив друга. Таким образом, давление на места, где сращиваются балки, минимизируется и за счет этого достигается дополнительная прочность.

Чтобы балки под весом перекрытия не прогибались,‭ ‬их необходимо класть на определенном расстоянии‭.

Кроме того, при организации перекрытий можно использовать не только деревянный брус. Для этого подойдут и бревна нужного диаметра. Конечно же, их нужно обтесать со всех сторон. Это, несомненно, будет и дешевле — ведь пиломатериалы на строительном рынке стоят гораздо больше, чем круглый лес. Однако при этом нельзя использовать «свежие» бревна. Для того чтобы применять их при монтаже перекрытия, нужно выдержать круглый лес хотя бы полгода — год в сухом месте, иначе перекрытие «поведет» и это будет являться причиной деформации всего дома.

После укладки деревянного бруса или обтесанных бревен необходимо произвести настил наката. Для этого к балкам с помощью гвоздей крепят специальные черепные бруски с сечением 5х5 см, и уже на них накладывают выбранные доски наката; часто мастера делают так, что нижняя часть балки, используемой для перекрытия, равняется с накатом. Это способствует дальнейшей беспроблемной отделке потолка.

При укладке наката не обязательно использовать полноценные деревянные доски — вполне сгодится и «горбыль». После наката идет теплоутеплитель. Он может быть совершенно разным — от минеральной ваты до опилок. Так же как и с балками, накат должен просохнуть. Кроме того, перед тем, как уложить утеплитель, нужно проложить накат бумагой. Если же принято решение использовать опилки или другие сыпучие материалы, то их количество не должно превышать трех четвертей высоты балки.

После закладывания утеплителя поверх балок укладывают толь или рубероид, а уж потом — лаги. Однако в большинстве случаев лаги не укладывают, если брусья перекрытий находятся рядом друг с другом. Если же балки располагаются далеко друг от друга, то лаги необходимы для создания сплошного перекрытия. При монтаже цокольного и чердачного перекрытий могут не использоваться такие элементы, как утеплитель и накат. Для засыпки логично будет засыпать гравий, и покрыть рубероидом.

Вернуться к оглавлению

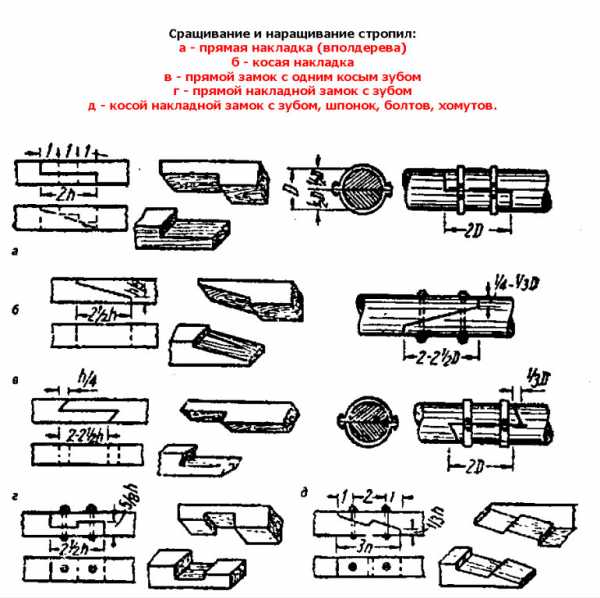

Сращивание балок и некоторые характеристики

Итак, от теории — к практике. Если в наличии есть тонкий брус или короткий брус, а денег на покупку нового прочного бруса нет, то нужно рассмотреть всевозможные варианты сращения существующих деревянных брусков для последующего использования их в организации межэтажного, цокольного или чердачного перекрытия. Как правило, соединение деревянных пиломатериалов приходится осуществлять чаще всего по длине (так называемое сращивание), ширине (так называемое сплачивание) или под углом (так называемая вязка). Если есть короткий брус, то при строительстве их чаще всего соединяют по длине. При этом используют специальные металлические скобы, хомуты и крепления. Однако при желании можно обойтись и без этих приспособлений. В этом случае получившийся брус будет непрочным, что категорически не подходит для организации перекрытия любого вида. Основными видами сращивания балок, бревен и брусков являются:

  • сращивание внакладку;
  • сращивание вилкой;
  • сращивание шипом;
  • сращивание в замок.
  1. Первый способ — внакладку — заодно является и самым простым в исполнении. Для него потребуется ножовка или стамеска. При использовании этого способа два конца балки прорезаются ножовкой посередине на некоторое расстояние. Потом делается одинаковый скол с применением стамески — прямой или же диагональный. При таком соединении необходимо использовать скобы или хомуты, чтобы можно было использовать сращенную балку для монтажа перекрытия.
  2. Второй способ — вилкой — является более прочным. Однако он подходит, если в наличии имеются толстые балки. Для этого один из концов балки нужно разделить на три части и аккуратно , с помощью ножовки, выпилить середину. А в торце другой балки нужно оставить только середину, и спилить краевые части. Потом балки соединяются в стык — серединная часть на торце одной из балок должна прочно поместиться между двумя краевыми частями в торце другой балки. Кроме того, балки в местах соединения должны обязательно крепиться с помощью металлических скоб или зажимов.
  3. Третий способ — шипом — тоже считается более прочным, чем первый. При этом виде сращивания шипом используются шипы разной формы: круглые или плоские. В редких случаях используются фигурные шипы. Их можно как непосредственно вырезать из дерева, так и создать специальную «шпильку», которая будет вставлена и закреплена в торце одной из балок. Кроме того, шипов может быть больше, чем один: например, два, три или пять. И, конечно же, в месте соединения балки должны быть надежно скреплены и металлическими скобами.
  4. Четвертый способ — замком — он является наиболее трудоемким. Но и более прочным. Разновидностей замковых соединений много, но основные используемые — это сращивание замком угловое и сращивание замком с использованием шипа.

Вернуться к оглавлению

Нюансы, которые присутствуют при устройстве

Основными нюансами при сращивании существующих в наличии балок являются:

  1. Площадь стыкуемой части балки. Чем она больше, тем крепче и надежнее будет соединение, а значит, и использовать такую балку можно даже при планируемых огромных нагрузках.
  2. Стыковка может проводиться как специальным столярным клеем, так и металлическими креплениями. Если используется клей, то соединенные торцы необходимо положить под гнет до совершенного высыхания клея. Сочетание столярного клея и металлических креплений усиливает прочность.

Если возведение перекрытий проводится самостоятельно, то владелец сам должен оценить, как именно стоит срастить имеющиеся в наличии балки. Однако если все строительные работы выполняются нанятыми специалистами, то стоит прислушаться к рекомендациям бригадира.


1popotolku.ru

видео-инструкция по установке своими руками, фото

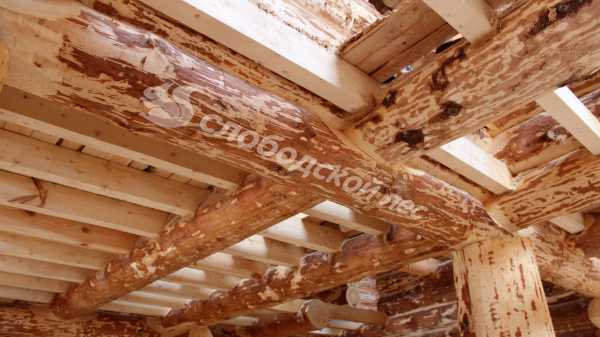

Все потолочные перекрытия из дерева, как правило, опираются на стены,возведенные из любого строительного материала, высотой до нижнего уровня потолка.

Потолочные перекрытия горизонтально связывают конструкции здания, при этом они равномерно распределяют нагрузку на стены.

Деревянные перекрытия для потолка по строительному проекту – это балки и их ограждающие заполнения

Достоинства таких деревянных перекрытий:

  • легкость;
  • теплосбережение;
  • акустические возможности;
  • проведение строительных работ возможно даже при низкой температуре;
  • вариативность подобных перекрытий: чердачные, междуэтажные.

Обратите внимание!

На междуэтажных перекрытиях делаем только шумовую изоляцию, а при перекрытии цокольного этажа и ванных – еще тепловую и обязательную гидроизоляцию.

Чердачные перекрытия оснащены тепло- и звукоизоляцией.

Подбор деревянных балок перекрытия

Материалами для таких перекрытий служат пиломатериалы, клееная древесина или фанера, специальные сборные конструкции, брусья, доски, а в качестве крепежа – балочные башмаки.

Характеристики материала

  • Нагрузка на деревянные перекрытия – это их собственная масса плюс временные эксплуатационные нагрузки.
    Собственный вес междуэтажных деревянных потолков достигает 230 кг/м2, а их временные нагрузки – до 200 кг/м2.
  • Масса чердачных перекрытий зависит от веса утеплителя и достигает 300 кг/м2 при принятой временной нагрузке 100 кг/м2.
  • Учитывая несущие характеристики деревянных балок на потолке, длину их пролета, величину нагрузок определим расстояние между балками, но, как правило, не более 1 м.
  • Оптимальными являются балки с толщиной 5, а высотой 18 см, если укладывать их каждые 50 см, используя минераловатный утеплитель. Это предупредит прогиб балок и разрушение потолка.

Выбор балок зависит от последующей величины возможной нагрузки на них

Конструктивные особенности перекрытий

Любые перекрытия деревянные потолочныенастилают на каркасную и каркасно-щитовую конструкцию дома, так как его стены не рассчитаны на тяжелые нагрузки.

Здесь потолок – горизонтальное ограждение, своеобразная стена, но монтаж этого перекрытия отличаются от возведения стен.

Сечения потолочных балок

  • Несущая основа потолка из дерева – балки, размер которых рассчитан в схеме силового каркаса дома.
  • Балки получаем из кругляка, обработанного до бруса, канта или досок толщиной не менее 60 мм, которые устанавливаем на ребро. Можно использовать спаренные гвоздями или скобами доски толщиной 50 мм. Но лучше сконструировать из досок короб.

На больших пролетах балку опирают еще и на внутренние стены, а то и на промежуточные столбы

  • Простильный настил делают в нежилых помещениях из-за низких шумопоглощающих и теплоизоляционных его качеств.
    Суть перекрытия: на несущие балки набивают дощатый настил – пол чердака.
  • Подшивное перекрытие делают в дачном, мансардном домике, так как теплоизоляционные свойства такого потолка достаточные лишь для сезонной эксплуатации помещения.
    Для этого с 2 сторон балок набиваем шпунтованные доски.
  • На нижнюю подшивку укладываем шумопоглощающий материал. Утепляющая засыпка на доски нижнего перекрытия должна быть легкой, чтобы не оторвать доски от балки. Подойдут опилки или лузга. Это потолок нижнего этажа.
  • Верхний настил — это пол мансарды.

1 –листы гипсокартона; 2 – шпунтованные доски – щит перекрытия; 3 – гидроизоляция; 4 – звукоизоляция; 5 – балка перекрытия; 6 – лага; 7 – доски пола; 8 – бруски балки черепные

Совет!

Если потолок планируем затем штукатурить, то доски берем нешпунтованные и подшиваем на них дранку для лучшего сцепления со штукатуркой.

  • Потолочные перекрытия с накатом делают для жилых домов: они хорошо сберегают тепло и приглушают звуки.
    На несущих балках сооружают накат из щитов – сбитых досок. Он выдержит вес утепляющего слоя и безопасно передаст его на балку. Щиты опираются на черепные бруски, прибитые к бокам балок.

Чердачное деревянное перекрытие со щитовым накатом





Монтаж перекрытия

Подготовка

  • Сначала все балки влажностью до 20% очистим от коры, луба – это предотвратит их загнивание и поражение грибком.
    К тому же такая очистка выявит прочностные характеристики каждой балки: сучки, косослой и т.д.
  • Очищенные балки обработаем специальным антисептиком, а также противопожарной пропиткой.
  • Рабочий инструмент: помимо привычного инструмента, вооружимся ручной циркульной пилой или мотопилой, а также измерительной ниверной трубкой.

Несущие балки

  • Установим несущие балки параллельно по короткому сечению пролета. Расстояние между ними должно соответствовать несущим стойкам стен, избегая оконных и дверных проемов.
  • Сначала укладываем крайние балки, проверяя ватерпасом или уровнем.
  • Потом на одинаковом расстоянии устанавливаем промежуточные балки, сверяя по рейке или шаблону.

Балки перекрытия

  • Их прикрепляем (врубаем) к брускам верхней обвязки стен прямо над несущими стойками этого каркаса.
  • Концы балок находятся за пределами стен для создания карниза, защищающего стены от дождя и снега.

Бруски

  • Черепные бруски прибиваем сбоку балок, равняя их низ с балками. Это бруски хвойных пород с сечением 40×40.
  • Их прочное крепление должно выдержать вес изолирующего материала.
  • Вместо брусков прибивают и уголковую сталь, на одну ее полку прикрепив щиты наката.
  • Современные прочные однослойные щиты из бакелизированной доски, фанеры, горбыли, гипсошлаковые и фибролитовые листы упростят и ускорят сооружение наката.
  • Пластины  плотно подгоняем, избегая щелей.

Совет!

Чтобы снизить шум от вибрации деталей наката, все элементы лучше соединять в шпунт.

Настил и подшив

  • Накат устилаем слоем пергамина или толя.
  • На него укладываем утеплитель: минеральную вату, перлит, гранулированный шлак, керамзит или другой подходящий материал.
  • Шлак, керамзит сверху покрываем песчано-известковым раствором, чтобы образовалась корка –  защита от пыли. Выбор утеплителя для потолка в деревянном доме и толщина можно сделать, руководствуясь таблицей 20.
  • Подшиваем потолок досками, листами огнестойкого гипсокартона, ДВП, ДСП или декоративными панелями.
  • Верхний настил пусть будет двойным: сначала 20-миллиметровые доски, а на них – картон.
  • Потом делаем пол второго этажа.

Обратите внимание!

Для соблюдения пожарной безопасности детали из дерева располагаются в 350 мм от дымохода, а проёмы перекрытий зашиваются несгораемым материалом.

Все потолочные покрытия деревянные более прочные, простые для монтажа и экологически чистые, что особенно важно для создания здорового уюта своими руками.

potolokspec.ru

Укладка лаг на полу чердака своими руками | Своими руками

Нужно сразу заметить, что при укладке лаг по перекрытию в кирпичном доме, срубе из бруса или оцилиндрованного бревна особых проблем, как правило, не возникает, поскольку форма таких строений — правильная. К сожалению, этого нельзя сказать о традиционных бревенчатых срубах, собранных бригадой местечковых плотников. Расскажу, с какими проблемами пришлось столкнуться мне в такой ситуации, и как их удалось решить.

Когда сруб для бани (сложенный из разнокалиберных брёвен и с бревенчатыми балками перекрытия) простоял на месте почти два года, я приступил к отделочным работам. Тут сразу выяснилось, что стропильные фермы не параллельны друг другу, сруб в плане имеет форму не прямоугольника, а параллелограмма, а перепад в уровне верхних венцов и брёвен перекрытия в отдельных местах достигает 100 мм — их даже не подровнять. Конечно, устранять такие огрехи смысла не было, поэтому решил искать способы как-то их учитывать.

Чердак площадью 27 м2 я предполагал использовать под всесезонную мастерскую (с хорошим ровным и прочным полом). Но для этого нужно было подготовить соответствующую основу, а поскольку делать всё приходилось в одиночку, работа не должна была быть чрезмерно трудоёмкой.

Пролёты между балками получились довольно большими — 0,9-1,15 м, — поэтому половые доски приобрёл самые толстые из тех, что были на рынке (38 мм), а лаги решил делать из досок сечением 50×150 мм и крепить их к балкам и брёвнам верхних венцов сруба с боков.

Чтобы надёжно прикрепить доску к бревну, его нужно подтесать. Хотелось сделать это быстро. Однако продольным опиливанием цепной пилой добиться желаемого результата мне не удалось. Тогда решил делать на бревне поперечные насечки цепной пилой с шагом 1-2 см на нужную глубину, чтобы срубить потом оставшуюся древесину. Чтобы обработанная поверхность получилась ровной, в качестве ориентира натягивал над бревном верёвку (фото 1). На нарезку насечек с одной стороны бревна (фото 2) тратил примерно 30 мин, работая не спеша и с небольшими перерывами. Без прочных подмостей здесь не обойтись. Грубо сбив лишнюю древесину цепной пилой, удалил оставшиеся высокие выступы молотком, а небольшие подчистил стамеской. Затем обработал кант электрорубанком (фото 3).

Чтобы понять, на каком уровне должны быть выставлены лаги, с помощью недорогого лазерного уровня (фото 4) на элементах конструкции крыши сделал отметки (фото 5), обозначающие горизонтальную плоскость, и использовал их потом в качестве маяков. Ориентируясь на эти отметки, по периметру натянул шнуры.

Читайте также: Как утеплить чердак-потолок

Затем подготовил доски для лаг, выбрав из запаса самые ровные. Чтобы упростить себе работу, отфуговал у досок обе кромки (фото 6), добившись при этом их параллельности друг другу, и опилил по длине. Понятно, что после обработки доски получились разной ширины, но для меня это было неважно. На пластях каждой доски надписал точные её размеры.

Далее сбоку от врубок бревна аккуратно делал выборки на такую глубину, чтобы расстояние от нижней полки выборки до натянутого шнура в точности соответствовало ширине отложенной лаги (фото 7).

При этом постоянно контролировал горизонтальность нижней полки строительным уровнем. После установки лаги на место с удовлетворением отмечал для себя, что верхняя её кромка лишь слегка касается натянутых по противоположным сторонам шнуров (фото 8). Установив по этой технологии лаги с двух сторон балки, убедился по пузырьку уровня, что лежат они в одной горизонтальной плоскости (фото 9). Чтобы не слишком поднимать полы, пришлось одно из брёвен подстрогать сверху вровень с кромками лаг (фото 10).

Для уплотнения стыков между брёвнами и лагами проложил между ними льно-ватин (фото 11), фиксируя его на вертикальной поверхности скобами с помощью степлера.

Уложив все лаги, по меткам, нанесённым с помощью лазерного уровня, натянул контрольные шнуры диагонально над лагами и убедился, что небольшие зазоры между верхними кромками лаг и шнурами всюду практически одинаковые (фото 12).

Используя перовое сверло (фото 13), сначала просверлил сбоку в лагах несколько глухих отверстий под головки шурупов с шайбами, а затем по их центрам — направляющие отверстия, в которые ввернул мощные шурупы-глухари 10×120 мм. Но и этого мне показалось мало — в промежутках между глухарями вкрутил ещё по паре саморезов 6×120 мм, чтобы лаги вдруг не отошли от брёвен.

Читайте также: Как переделать чердак в мансарду

Затем, опять же с прокладкой из льно-ватина, вдоль нижней кромки лаг прикрепил (фото 14) черепные бруски (а скорее даже профили), предварительно выбрав в них по всей длине фальцы 25×25 мм под укладку досок чёрного пола. Это нужно было сделать, чтобы над чёрным полом (фото 15) можно было уложить плиты утеплителя толщиной 100 мм — баня всё-таки.

Укладка лаг для пола чердака своими руками: фото

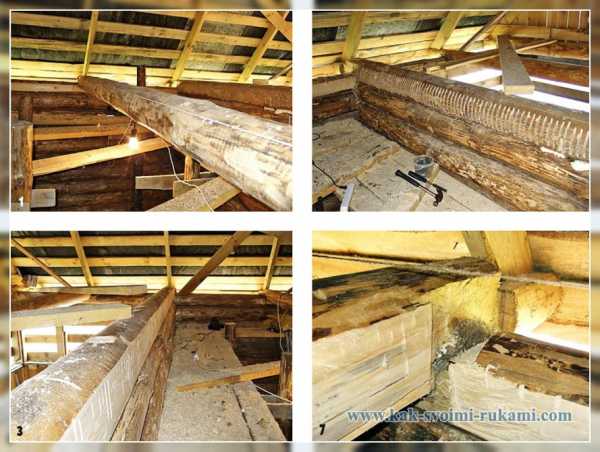

  1. Делая цепной пилой поперечные насечки, старался пропиливать бревно точно до натянутой верёвки.
  2. Получилось, на мой взгляд, неплохо. Только некоторые насечки «выпадают» из общего ряда.
  3. Удалив выступы, обработал кант электрорубанком.

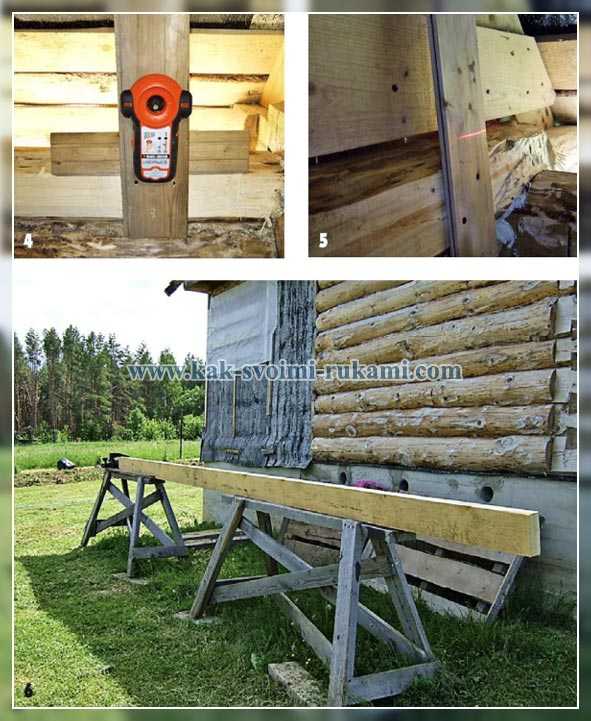

  4. Для точной разметки положения пола использовал лазерный уровень.
  5. На солнце меток от луча такого лазера практически не видно, а внутри помещения – совсем другое дело.
  6. В данном случае самое главное — получить в результате обработки досок ровные и параллельные друг другу кромки. При этом не столь важно, какой ширины станут доски.
  7. По разметке в верхних венцах сруба делал выборки под укладку в них лаг, исходя из ширины последних.

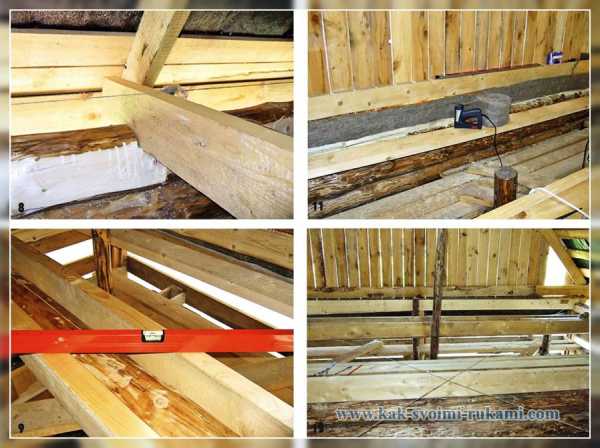

  8. Лага, уложенная в выборки, должна слегка касаться натянутого базового шнура.
  9. После укладки очередной лаги контролировал её положение строительным уровнем.
  10. Поскольку брёвна, использованные для балок перекрытия, были не идеальной формы и лежали не горизонтально, в некоторых местах их пришлось подстрогать.
  11. Для уплотнения стыков лаг с окантованными брёвнами использовал льноватин, как и между венцами сруба.
  12. Перед окончательным креплением лаг проверил их взаимное положение, натянув шнуры по диагоналям сруба.
  13. Под головки крепёжных шурупов-глухарей просверлил глухие отверстия на нужную глубину.
  14. В качестве черепных брусков использовал самодельные уголковые профили, чтобы доски чёрного пола не отняли место, предназначенное для утеплителя.
  15. Черепные бруски крепил на расстоянии 100 мм от верхних кромок лаг. При этом учитывал, что нижние кромки черепных брусков, а не лаг, станут основой для обшивки потолка в помещениях бани.

Автор: Дмитрий Андреев Московская обл.

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Реклама

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Как сделать прихожую красивой – Дизайн планировка и обустройство Общие принципы и советы по…
  • Напольные покрытия – какие выбрать и как сделать монтаж самому Керамическая плитка, ламинат, паркетная доска,…
  • Какой радиатор отопления лучше выбрать – материалы и сравнение характеристик Выбираем лучший радиатор отопленияВпереди зима,…
  • Как правильно пользоваться (красить) краскопультом распылителем Уход и правильная окраска при…
  • Какую газонокосилку выбрать – какая лучше (газонокосилки, тракторы и райдеры)? Выбираем газонокосилку и другую технику…
  • Скамейка для бани своими руками – фото Лавочка для бани – как…
  • Угловой шкаф своими руками – как сделать угловой шкаф для прихожей, спальни самому Угловой шкаф — купе для…

    Подпишитесь на обновления в наших группах.

    Будем друзьями!

    • kak-svoimi-rukami.com

    Лаги (балки) пола и перекрытий

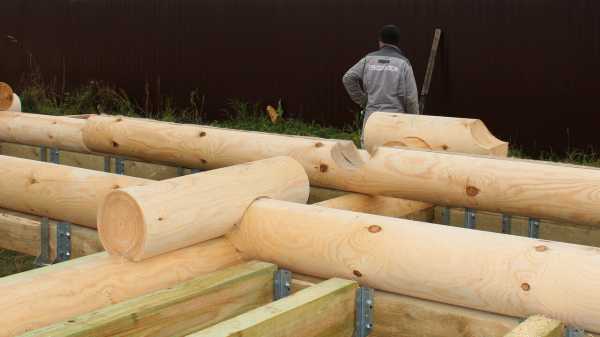

    Они впиливаются при сборке сруба, кладутся на ленту фундамента, крепятся с помощью специальных подвесов. Иногда вместо них делают бетонную плиту, особенно когда планируется пол с подогревом. Бывают из доски, бруса, круглых бревен. В основном оказываются скрытыми после внутренней отделки, но продолжают работать, выполняя несущую функцию. Есть практически в каждой бревенчатой постройке, на балконе, террасе, веранде, мансарде, чердаке. Называются эти конструкции балками или лагами пола и перекрытий.

    Лаги (балки) пола в основном делаются из бруса 100*200мм поставленного на ребро. При меньшем сечении (100*100, 100*150) может «играть» пол. Оптимальная длина, по этой же причине, до 4-х метров. Если нужно метров 5-6 брус берется 150х200мм. Чрезмерная длина бруса ведет к увеличению амплитуды колебаний лаг.

    В деревянном доме полностью избавиться от «зыбкости» пола, к сожалению, не получиться. Только если залить 1-й этаж бетоном (стяжка), либо плитами железобетонными фундамент перекрыть.

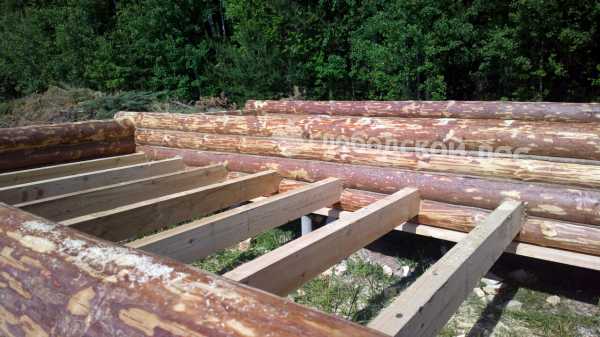

    В остальных случаях лаги в основном впиливаются во внешние стены и перерубы между закладным и вторым снизу венцом. Так же применяется навесной монтаж лаг в специальные «карманы» или просто на усиленные уголки, которые крепятся к фундаменту или стене. Торцы бруса отпиливают не под 90°, а под увеличивающимся кверху углом, чтобы выход влаги при высыхании лаг не в стену был. Для беспрепятственного выхода торец не оборачивают гидроизоляцией при монтаже.

    Лаги (балки) перекрытий лучше впиливать (на половину их высоты) одновременно в 2 венца — подстропильный и второй снизу. Из экономии внутренней высоты в чистоте бывают впилены сверху в подстропильный венец, что не хорошо. Нагрузка на него от стропильной системы и так велика, поэтому ослаблять дополнительными запилами нежелательно бревно или брус-мауэрлат.

    В больших помещениях, а также чтобы не был зыбким пол, лаги стыкуются отрезками по длине на внутренних стенах или специальной балке матице.

    Расстояние между половыми и потолочными лагами — 58см. Когда балки подсохнут, будет 60. Стандарт подходит под размеры утеплителя (минваты), листы которого имеют аналогичную ширину.

    Некоторые предпочитают вместо бруса 100*200мм делать рядом две доски 50*200мм, стянутые болтами между собой. Резон в этом есть — каждая доска по отдельности растрескается меньше, чем цельный брус. Предпочтительней елку на балки взять (не лопается под нагрузкой).

    Иногда просят выполнить перекрытия из бревна. Что сделать непросто. Рубленное бревно имеет неодинаковый диаметр по длине. Даже положенные вразбежку балки будут иметь попеременный уклон лаг. А пол должен ровным быть. Но, многих привлекает возможность иметь с выступающими бревенчатыми «видовыми» балками интерьер. Расстояние между бревнами можно делать больше 0,6м (до 1,2м). Их наличие не избавляет от бруса: монтируется сверху поперек. Все деревянные несущие конструкции надо обработать антисептиком или огнебиозащитой на худой конец.

    xn—-9sbjfsfefvbc3afg.xn--p1ai

    Укладка деревянных балок перекрытия — Всё о бетоне

    Балки перекрытия из дерева представляют собой несущую конструкцию, которая отвечает за прочность пола и потолка между этажами. Установка деревянных балок производится между этажами, они должны опираться на несущие стеновые конструкции.

    Перекрытия — важный элемент конструкции любого частного или загородного дома. Они разделяют пространство здания по высоте. По конструкции перекрытия бывают безбалочные или балочные.

    Перед тем как сделать деревянное перекрытие, необходимо произвести полный расчет нагрузки на него, приобрести необходимый материал и инструмент.

    Перекрытия из балок являются наиболее прочными, монтаж их производится легко, они экологичны, что является важным аспектом для здоровья человека. Раскладка балок связывает конструкцию по горизонтали и равномерно распределяет нагрузку на несущие стены.

    Характеристики и преимущества

    Укладка позволит решить многие вопросы для строения:

    • экономия тепла;
    • простой монтаж;
    • превосходная акустика;
    • возможность установки в любых температурных условиях;
    • можно использовать как для межэтажного, так и чердачного перекрытия.

      Конструкция деревянного междуэтажного перекрытия (схема).

    Внимание, перед тем как сделать деревянное перекрытие, необходимо учесть, что межэтажные перекрытия используют только шумовую изоляцию, а в ванной и цоколе добавляется тепловая изоляция с гидроизоляционным слоем.

    Когда производится монтаж деревянных балок, следует учесть их собственную весовую категорию и дополнительную весовую категорию (люди, оборудование, мебель). Собственный вес деревянных балок на квадратный м доходит до 250 кг, а дополнительные нагрузки еще примерно 200 кг. Учитывая вес и все характеристики, величину нагрузок и длину пролета, можно просчитать в точности расстояние между. В частных случаях оно не превышает 1 м.

    Когда выбирается материал, следует учесть некоторое параметры балок:

    Схема деревянного перекрытия

    1. Толщина материала — 5 см.
    2. Высота — 15 см.
    3. Уложенная конструкция должна быть с шагом 0,5 м, а при укладке используется минеральная вата или другой теплоизолятор.

    Когда производится монтаж, следует помнить, что все перекрытия настилают на каркасное и щитовое строение, для более надежной жесткости конструкции. Основа для потолочных перекрытий — балки, размеры подбираются по схеме силового каркаса строения.

    Особенности использования

    Чтобы сделать перекрытия, понадобятся доски толщиной не менее 60 мм. Можно использовать доски, спаренные гвоздями, толщиной 50 мм, но в частых случаях их применяют для конструкции короба. Весь принцип перекрытия сводится к набиванию на несущие балки настила из досок.

    При строительстве каменной стены оставляют специальное гнездо, чтобы потом закрепить в нем деревянную балку.

    Для небольших загородных строений в частных случаях производится монтаж подшивного перекрытия, учитывая, то, что важность теплоизоляции актуальна на время сезонного эксплуатационного периода. Для обшивки с двух сторон нужны шпунтованные доски для набивания, на нижнюю часть обшивки вначале производится монтаж шумопоглощающего материала.

    Утепляющий слой засыпки должен быть достаточно легким. Лучше всего применить опилки и лузгу, чтобы в дальнейшем доски не отошли от обшивки. Примерно таким образом выглядит потолочное перекрытие нижнего этажа. Верхним перекрытием станет пол для мансарды. Если впоследствии потолок будет использован под штукатурку, то рекомендуется использовать нешпунтованные доски и обязательно подшить дранку — тогда сцепление с материалом будет гораздо качественнее.

    В домах для постоянного проживания используются деревянные балки с накатом, это обеспечит повышенную тепловую и шумовую изоляцию. Монтаж наката производят из сбитых досок (щитов) и собирается на несущих балках. Такого рода накат вполне справится с весом теплоизолятора, кроме того, станет отличным тепловым мостом между утеплителем и балкой.

    Монтажные работы

    Подготовительные работы и монтаж начинается с подготовки деревянных балок, выбирать необходимо материал влажностью до 20%. Перед началом всех работ необходимо очистить материал от коры и обработать антисептическим составом и специальной противопожарной смесью. Можно купить уже готовый материал, который прошел полностью все технические обработки.

    Когда производится монтаж, помимо материала необходимо иметь в наличии следующие инструменты.

    На фото приведен пример крепления балок на стенах и стыковка стальными уголками и накладками, которые закреплены саморезами.

    1. Молоток.
    2. Отвертка.
    3. Ключи.
    4. Анкерные болты.
    5. Скобы.
    6. Трап или лестница.
    7. Топор.
    8. Уголки.
    9. Шурупы.
    10. Гвозди.
    11. Ножовка по дереву.
    12. Прочная веревка.
    13. Жидкостный уровень и строительный шнур.
    14. Рулетка.

    После приобретения необходимого инструмента и материала производится монтаж несущего строения, настила и подшивки. Из материала для монтажных работ специалисты рекомендуют приобрести клееные брусья, длиной 12 м, что является наиболее надежным вариантом для таких целей. Такой материал изготовляют под индивидуальный заказ, поэтому отпадает необходимость на строительной площадке подгонять сырье.

    Выбор сечения и шага размещения балок зависит от длины пролета и предполагаемой нагрузки на перекрытие.

    • монтаж перекрытий начинается с укладки от краев к центру несущих брусьев, при этом одновременно следует контролировать соблюдение точного расстояния между брусьями и ровной укладки. Контроль производится строительным уровнем, особенно горизонтальность балок. Если при установке обнаружены неровности, то для выравнивания под их концы подставляются заранее просмоленные и покрытые гидроизоляционной мастикой доски;
    • в наружных стенах конструкции, для установки балок, оставляются специальные гнезда, глубиной 20 см, куда и закладывается материал. Опорная часть должна составлять не более 180 мм. Но при этом следует рассчитать таким образом, чтобы в нише оставался зазор около 3 см;
    • при монтаже в стеновую плоскость каждую 3-ю закрепляют анкерными болтами. Концы балок перед укладкой обворачивают несколькими слоями рубероида и покрывают слоем защитной мастики, чтобы избежать гниения. Нишу заполняют дополнительным утеплителем, в качестве изолятора можно использовать пенопласт или минеральную вату.

    Дополнительные советы

    Пространство между выполняется из двух слоев теплоизоляционных и звукоизоляционных материалов и настила. Первый слой производится из деревянных щитов. Этот щит-доска шириной 15 см и толщиной 5 см, отличным вариантом станут пустотелые панели. Для нижней части перекрытия отлично подойдут подшитые доски из ГКЛ или ДСП.

    Между балками укладывают тепло- и звукоизоляционный материал. Снизу монтируют пароизоляционную пленку для защиты от влаги, а сверху — гидроизоляционную пленку.

    После того как будет произведен слой наката (настила), устанавливаются плиты теплоизоляционного слоя, это может быть:

    • минеральная вата;
    • пенопласт;
    • экструдированный пенополистирол;
    • перлит;
    • керамзитобетон.

    Теплоизоляционные плиты рекомендуется укладывать плотно друг к другу. Для чердака вполне подойдет настил глинопесчаный, от 2 до 3 см, для тепловой изоляции. После выполнения заполнения разматывается армирующая сетка, после чего слой заливается цементной стяжкой, что является черновым основанием под напольное покрытие. Для чердака поперек балок забиваются лаги, на которые устанавливают шпунтованные доски. Между лагами и балками рекомендуется уложить просмоленные кусочки картона или оргалита. На следующем этапе можно рассмотреть требования к потолочным балкам перекрытия.

    Методы усиления перекрытий

    Перекрытие не должно прогибаться под действием нагрузок.

    Деревянные перекрытия дома должны соответствовать определенным требованиям надежности и качества. Установка должна обладать такой несущей способностью, чтобы выдержать вес всех эксплуатационных нагрузок на нее. При расчетах несущего перекрытия необходимо учитывать вес самого материала, плюс дополнительный вес мебели людей и необходимого оборудования.

    Важную роль играет жесткость деревянных балок, которая обязательно должна быть рассчитана на дополнительные нагрузки, во избежание деформации и прогибов. Также следует обратить внимание на звуковую изоляцию, кроме того, тепловую изоляцию рекомендуется усилить. Это делается в случае, когда выше нет никакого помещения или расположен неотапливаемый чердак. Кроме того, перекрытия должны обладать высоким уровнем огнеупорности.

    Для обеспечения вышеперечисленных требований рекомендуется усилить способность деревянных перекрытий. Если балки с большим пролетом, то материал следует монтировать перпендикулярно друг к другу, несмотря на то что это увеличит объем работ. Кроме того, материала понадобится больше и придется делать вырезы в местах пересечения и стягивать их проволокой или хомутом. Дополнительно к по бокам можно добавить накладки из досок, тем самым увеличив поперечное сечение.

    Балочные конструкции

    Используя материалы из клееной древесины, можно перекрыть пролет длиной до 12м.

    Данный вид материала чаще всего используется в индивидуальном строительстве. Поэтому, если монтаж перекрытий производится самостоятельно, то рекомендуется применять именно балки из дерева, что значительно упростит монтажные работы.

    В основу несущего строения входят именно балки, которые опираются на несущие стены. Рассчитав ширину пролета, расстояние между элементами и нагрузку на потолок, можно смело определить точное сечение балок. При покупке материала необходимо уделить внимание качеству древесины (обязательная просушка в течение 4-х месяцев). Если при покупке обнаружились дефекты и трещины, их ни в коем случае нельзя применять.

    Если материал не обработан специальными средствами, допускать его к установке строго запрещено. При укладке нужно обратить внимание на мельчайшие точности со строгим соблюдением горизонтальности. При установке следует учитывать правила пожарной безопасности, расстояние между балками и дымоходом должно быть не менее 50 см. Когда на балках обустраивается черновое потолочное перекрытие, то следует использовать черепные бруски. Их монтируют по боковым граням, затем прибивается накат, который служит черновым перекрытием.

    1pobetonu.ru

    РубрикаРазное

    Добавить комментарий
