Типы цоколей светодиодных ламп
В нашей статье «Как выбрать светодиодную лампу» в одном из разделов мы рассказали о том, как правильно подобрать тип цоколя и описали несколько их видов. В этой статье мы подробнее остановимся именно на этой теме и более детально рассмотрим большинство известных типов цоколей. Эти знания будут полезны, если Вы хотите установить редкие светодиодные лампы для решения более тонких задач в области освещения дома, квартиры, офиса, склада, магазина или производственного помещения.
Система обозначения типа цоколя
Каждый светильник кроме прочих элементов конструкции имеет так называемый «патрон» — упрощенно, это часть светильника в которую вставляется или вкручивается по резьбе цоколь лампы. Существует общепринятая цифробуквенная система обозначения типа цоколя, которой придерживаются все производители светотехнического оборудования:
XXYYz — где XX одна или две заглавные латинские буквы обозначающие тип и подтип цоколя лампы, YY — это число, указывающее на диаметр соединительной части цоколя или на расстояние между контактными штырьками цоколя, z — строчная буква указывает на число контактных пластин, гибких соединений или штырьков в цоколе.
Первая заглавная латинская буква, обозначает тип цоколя:
— буква B означает штифтовой цоколь (байонет)
— буква E указывает на резьбовой цоколь, его еще называют цоколем Эдисона
— буква G — штырьковый
— буква P — фокусирующий
— буква R — цоколь с утопленным контактом
— буква S — софитный цоколь
Вторая заглавная буква — подтип цоколя, встречается не часто, в основном в «штырьковых цоколях».
Последняя строчная латинская буква:
— s — один контакт
— d — два контакта
— t — три контакта
— q — четыре контакта
— p — пять контактов

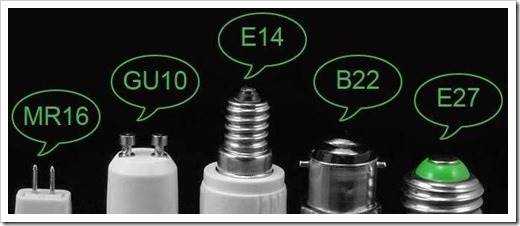

Наиболее распространенные типы цоколей светодиодных ламп
E27 — самый распространенный тип цоколей для ламп. Число 27 — это диаметр цоколя в миллиметрах в резьбовой части. Основная сфера применение ламп с таким цоколем — бытовая, то есть в жилых и реже в офисных помещениях. Чаще всего лампы накаливания с таким цоколем встречаются в мощностях 60, 75, 100 и 150 Ватт, а светодиодные лампы, соответственно от 5 до 18 Ватт. Наиболее распространенный тип купола таких ламп, это шар или полусфера.
E14 — второй по распространенности тип цоколей для ламп. Число 14 — это диаметр цоколя в миллиметрах в резьбовой части. Такой тип цоколя встречается у менее мощных ламп от 15 до 60 Ватт, они меньше по размерам и часто применяются в небольших настенных и настольных светильниках, а также в потолочных люстрах с большим количеством светильников. Форма купола таких ламп либо «шар» либо «свеча» (еще их называют «миньон»).
G53 или GX53 — мало распространенный тип. Обычно применяется при потолочном и карданном креплении. По форме, это круглые лампы с плоской светящейся поверхностью с светодидами. Такие лампы устанавливаются в специальные светильники, имеющими похожую плоскую форму. В случае монтажа в помещения с повышенной влажностью, например, ванную комнату, рекомендуется приобретать специальные влагозащищенные светильники. G53 имеет плоские контакты. GX53 имеет штырьковые контакты.
B22 — штифтовой тип цоколя с диаметром 22 мм. На корпусе имеются штифты для соединения с патроном. Тип соединения с патроном светильника — «байонетное», особенностью которого является быстро выполняемое соединение цоколя с патроном посредством осевого перемещения и поворота лампы в светильнике. Такой тип цоколя применяется в лампах, эксплуатирующихся в условиях вибрации, чаще всего в транспортных средствах (авто, железнодорожном и морском).
GU10 — цоколь со штырьковым креплением в патрон светильника. Цифры в обозначают расстояние между центрами штырьков, а для большего количества штырьков диаметр окружности, на которой расположены центры штырьков. В данном случае в цоколе GU10 два штырька и расстояние между ними 10 мм. Чаще всего лампы с таким типом цоколя используются в потолочном и акцентном освещении. У ламп с цоколем GU10 имеются заметные утолщения на конце контактов, для поворотного соединения с патроном.
GU5.3 — цоколь со штырьковым креплением к светильнику. Цифра 5,3 — расстояние между центрами штырьков (контактов) в миллиметрах. Лампы с таким цоколем, как правило, небольшого размера и мощности и используются для домашней декортивной подсветки, подсветки картин, стендов или ветрин в магазинах. Лампы с таким цоколем подходят для замены устаревших и неэкономичных галогенных ламп MR16. Угол свечения этих ламп полностью соответствует их галогеновым аналогам и составляет 30-180 градусов.
Цоколи G4, GU4 и G9 (не представлен на рисунках) также со штырьковым креплением. Такие цоколи встречаются у так называемых микроламп. Расстояние между штырьками — 4 и 9 миллиметров соответственно. Такие небольшие лампы используются для дизайнерской точечной подсветки и в некоторых случаях подходят на замену галогенным лампам с аналогичным типом цоколя, но здесь надо точно подобрать подаваемое напряжение и тип тока — постоянный или переменный. Форма самой светодиодной лампы с таким цоколем может быть разной, чаще всего похожей на «таблетку».
svetlix.ru
Виды цоколей светодиодных ламп. Описание современных конструктивов и сферы их применения.
У светодиодных ламп имеется несколько видов цоколей. От использования конкретного из них зависит простота замены лампы, в случае входа её из строя. Пожалуй, уже нет человека, который бы не знал, что светодиоды – это будущее осветительных приборов.Лампа e40 тут стоит значительно дешевле, чем в реальных магазинах по продаже люстр и ламп. Данная статья расскажет о том, какие существуют цоколи и почему все они используются сегодня
Классификация цоколей светодиодных ламп
Ниже приводится полный список существующих цоколей на сегодня:
- E27 и E14;
- GU10;
- GU5.3;
- G13.
Первый вид цоколя практически ничем не отличается от аналогичного элемента в конструкции традиционной лампы накаливания. Стоит отметить, что эта конструкция была создана ещё Эдисоном.
Строго говоря, именно по этой причине в названии цоколя присутствует латинская буква “E”. Цифра обозначает диаметр самого цоколя лампы. Этот конструктив подходит практически ко всем осветительным приборам.
Эксперты говорят о том, что E27 считается самым распространенным видом цоколя для светодиодной лампы, так как большинство не желает менять весь осветительный прибор из-за замены лампочки.
Специальные осветительные приборы для торговых залов
На потолках торговых залов располагается огромное количество осветительных приборов. В случае выхода из строя нескольких из них потребуется потратить солидное количество времени для их замены, если они вкручиваются в патрон.
Это не подходит, тем более, что заниматься этим на высоте потолка является потенциально травмоопасным. По этой причине были созданы следующие виды цоколей: GU10; GU5.3; G13.
Латинская буква «G» говорит о том, что цоколь имеет два штырька, именно по ним и осуществляется электрическое питание осветительного элемента. Литера «U» говорит о том, что имеется на конце штырьков некое технологическое утолщение.
Цифры демонстрируют расстояние между штырьками в миллиметрах. По своей сути, это один и тот же цоколь, только адаптированный под использование в различных осветительных приборах.
Смотрите также:
На видео демонстрируются светодиодные лампы, которые построены на новой технологии COB:
euroelectrica.ru
Цоколи светодиодных ламп для авто, типы, виды, обозначение
Недавно возникла необходимость систематизировать цоколи светодиодных ламп для авто, потому что по внешнему виду я не мог сказать, куда такая подойдет среди обилия световых приборов транспортного средства. Конечно я знал, что их много, но в реальности количество оказалось огромным, что пришлось искать подробные таблицы и сделать себе шпаргалку. Так же в таблице указана и маркировка по международным стандартам. На картинках видно количество нитей накала, установленных в колбе.
Основные типы:
- h5 и H7 — самые распространенные;
- H8, h20, h21 — для противотуманных фар;
- W5W, T10, T4W — для габаритов и боковых указателей поворота;
- P21W — для основных сигналов поворота;
- W21W, T20, 7440 — для фонарей заднего хода.

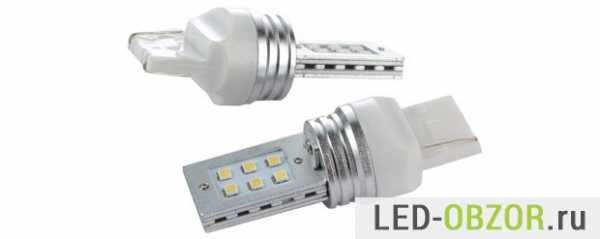

Автомобильная светодиодная лампа под цоколь 7440 самая редкая, но спрашивают про неё часто, проиллюстрирую её фотографией для большей наглядности. По сути это европейское обозначение W21W T20, чаще всего применяются в стоп сигналах. Внешне похож на W5W, но ширина пластинки с контактами 16 мм., просто увеличенный вариант.
Содержание
- 1. Подробная таблица по типам и видам
- 2. Цоколи по маркировке
- 3. Итоги
Подробная таблица по типам и видам

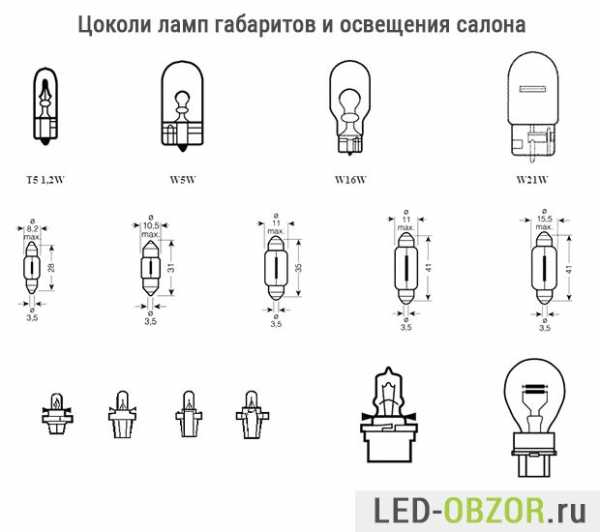

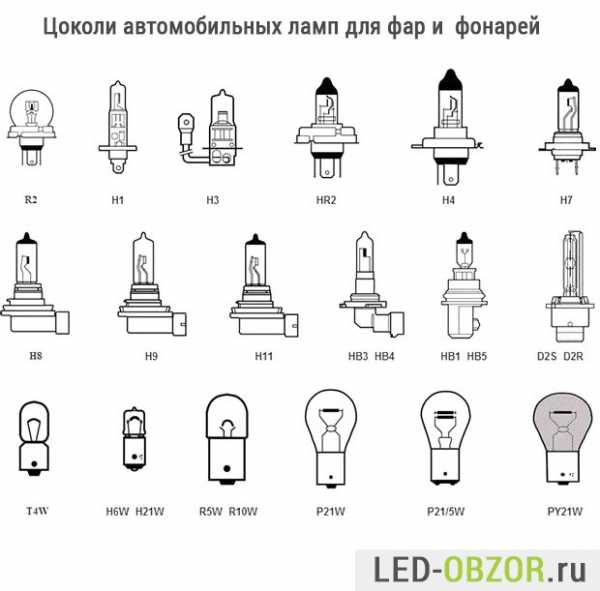

Цоколи автомобильных ламп типы и обозначение. Картинки увеличиваются.
Цоколи по маркировке
Имеют два типа маркировки, международное и европейское. Сейчас переходят на первое обозначение автолампочек, иначе возникает достаточно большая путаница с маркировкой.
Итоги
Есть еще одна система обозначения цоколей автомобильных ламп, но она используется реже и будет описана отдельно. При выборе уделите внимание конструкции и комплектующим, как правило одна модель выпускается в разных модификациях. Мои обзоры и реальные характеристики можно применять в пределах назначения. Например, если в обзоре тестируется HB3 для противотуманных фар, то этот тест, как правило, так же применим к другим источникам света для противотуманок.
led-obzor.ru
Основные типы цоколей LED-ламп | ЛЭД-коннект
Современные системы освещения используют самые разнообразные лампы: светодиодные, накаливания, галогенные, люминесцентные и многие другие. Лампы имеют разные принципы работы и предназначены для различных целей. Несмотря на различия в природе генерируемого света и назначение, лампы имеют одну общую часть –
Цоколь — основной конструктивный элемент источника искусственного света, через который подается питание на лампу освещения. Цоколи, как и лампы, имеют разную конструкцию и назначение. Зачастую, разнообразие цоколей определяет сферу применения того или иного типа лампы. Светодиодные лампы предназначены для энергоэффективной замены ламп разных типов в различных сферах деятельности человека.
Самые распространенные цоколи — резьбовые цоколи (E27 и E14). Этот способ крепления лампы запатентовал Эдисон для дальнейшего использования в своих лампочках. В начале XX века, резьба была самым надежным способом крепления, несмотря на существование двухконтактного способа, усложняющего монтаж освещения.
Первоначально, для ламп накаливания использовался цоколь E27, но затем ему на смену пришел более компактный вариант E14. Кроме диаметра резьбы, лампы с резьбовыми цоколями различаются мощностью. Светодиодные лампы, ориентированные на домашние хозяйства, выпускаются в обоих вариантах и редко отличаются яркостью свечения и мощностью.
Двухконтактный цоколь или штырьковой (G и GU), использовался параллельно с резьбовым, но получил малое распространение из-за специфичности ламп, оснащаемых им. По большей части он находил свое применение в радиотехнике, где использовалось низкое напряжение. Со временем цоколи G4 и G9 начали использовать малогабаритные галогенные лампочки в сетях с напряжением 12В. Увеличение расстояния между контактами и методы дополнительной защиты позволили применять штырьковые цоколи в лампах с напряжением 100-250В. Таким образом, лампы со штырьковыми цоколями различаются расстояниями между контактами цоколя и поддерживаемым напряжением сети.
Цоколь GU10 отличается от других штырьковых цоколей не только расстоянием между контактами, но и способом крепления. Для более надежного крепления на концах контактов GU10 имеются утолщения, за счет которых крепление лампы производится путем поворота. Такой крепеж надежно закрепляет лампу и позволяет использовать её даже в перевернутом виде, без риска самопроизвольного падения на пол вследствие воздействия температуры на элементы крепления.
Двухконтактные лампы используются для организации точечной подсветки в интерьере, мебели, а также в виде встраиваемых светильников для зонального разделения помещения. Большинство светодиодных ламп оснащается отражателями MR16, концентрирующими и усиливающими световой поток.
Еще одним частным случаем двухконтактного цоколя является крепление люминесцентной лампы — цоколь G13. Этот цоколь применяется в люминесцентных лампах типа T8, T10 и T12. Лампы отличают между собой диаметром колбы. Люминесцентные лампы с цоколем T8 могут быть заменены на светодиодные аналоги с меньшим энергопотреблением.
Светодиодные лампы компании LEDCONNECT выпускаются со всеми популярными цоколями, что позволяет произвести замену отслуживших свой срок устаревших ламп без необходимости полной замены осветительной техники.
ledconnect.ru
Виды цоколей светодиодных ламп
Выбор осветительного прибора зависит не только от яркости и энергопотреблении. Цоколи светодиодных ламп различаются размерами и подходят для определенных сфер эксплуатации. Выбранный вариант влияет на возможность использования в условиях жилого дома или складских помещений.
Разновидности цоколей
Цоколи освещения можно разделить на контактные и резьбовые. Обладают стандартными техническими характеристиками, но различаются способом подключения. Светодиодная лампа с цоколем может подойти для различных условий эксплуатации. Основные разновидности делятся:
— E40. Уличный тип светильников, обладают большими габаритами (100х275 мм). Благодаря размеру цоколя могут быть установлены в обычных городских светильниках и фонарях. Угол освещения равен – 140 градусам;
— E27. Распространен в условиях бытового освещения. Подходит для квартир и общественных заведений. Габариты соответствуют стандартной лампе накаливания, максимальная мощность – 250 Ватт. Устойчивы перед температурами: -50 до +50 градусов по Цельсию. Срок службы составляет – 50 000 часов, но параметр также зависит от производителя;
— E14. «Миньон» или самый маленький размер. Используются в условиях декоративной подсветки. Энергопотребление минимальное и равно 3 Ваттам. При этом, способна собой заменить источник света на 30В. Срок службы сравним с E27 и составляет до 50 тыс.часов.
Помимо стандартных, используются цоколи формата G, также именуемыми как контактно-штырьковые. Ранее подобный формат можно было встретить только у люминесцентных ламп.
G-цоколь
Такой вид цоколей может использоваться, как в бытовых, так и промышленных условиях. В отличие от стандартных, присутствует система не вкручивания лампочки, а подключение при помощи штырьков. Цоколь может быть керамическим, металлическим или пластиковым, в зависимости от производителя. Первые два варианта считаются наиболее безопасными и надежными. В случае, если напряжение в сети слишком высокое – пластик может расплавиться.
Как и в случае с E-цоколями, у штырьковой системы есть дополнительное обозначение после буквы. Оно показывает расстояние между штырьками и возможность эксплуатации в определенных условиях. Популярной разновидностью считается G4, используемой в декоративной подсветке, украшении витрин и настольных лампах.
Также выделяют:
— G9. Мощность составляет 2 Вт, используются в качестве общего освещения в домашних условиях;
— G13. Применимы в продолговатых лампах, выполненных в виде трубки. Подключаются в настольные светильники, в офисных помещениях. Способны заменить стандартные люминесцентные лампы. Мощность – от 10 до 24 Вт;
— G4. Работают от блока питания на 12В и устанавливаются в промышленных помещениях: складах, трюмах и даже в натяжных потолках
От таких ламп исходит рассеянный свет, который не вредит зрению. При выборе, покупатель должен быть уверен, что подключение подойдет к используемым в доме светильникам. Функционируют такие источники света также, как и все LED-лампы.
Что нужно знать перед покупкой?
Прежде чем выбрать светодиодный светильник, нужно помнить, что цоколь может отличаться от предыдущей лампы. Будучи неуверенным, следует обратиться либо к консультанту, либо совершать покупку в магазине, где возможен обмен.
Использовать диммеры для некоторых светодиодных источников нельзя. Такой функцией обладают специальные модели, которые подключаются к диммируемым системам, они имеют обозначения «dimmable» или круглый значок в виде увеличения-уменьшения мощности. Стоимость лампы выше, при этом соблюдаются все требования к подключению и эксплуатации. Также стоит отметить, что для питания светодиодной лампы не подходят галогенные трансформаторы.
Специфика выбора состоит в том, чтобы подобрать верный цоколь. Узнать параметр можно прямо на упаковке, в которой находится лампа, либо воспользовавшись прилагаемой инструкцией. В случае, если покупка осуществляется впервые, и клиент заменяет источник света на светодиодный – рекомендуется обратиться к консультанту.
Поделитесь информацией в социальных сетях, если статья помогла разобраться в вопросе выбора.
