Лента светодиодная подсветка – Светодиодная лента в качестве освещения комнаты / Habr
90 фото передовых идей применения в дизайне
Возможности применения светодиодных лент огромны: ими можно осветить рабочую зону кухни, подчеркнуть интерьер, создать романтическую или праздничную атмосферу. Самоклеющиеся светодиодные ленты позволяют реализовать самые смелые решения интерьера в вопросах освещения.
Как же выбрать подходящую светодиодную ленту? Разберёмся, какие существуют виды светодиодных лент. Существует несколько параметров, которыми они различаются, и каждый из них отражён в маркировке.
Цвета свечения
Маркируются первой буквой названия цвета на английском, которая стоит сразу после аббревиатуры LED и перед буквами SMD (обозначение типа элементов).
По цвету ленты делятся на:
Монохромные – в светодиодах используются кристаллы только одного типа, выдающие только один цвет. Бывают белые (W), красные (R), зелёные (G) и синие (B).
Универсальные. Обозначаются как RGB, в каждый элемент вставлен красный, синий и зелёный кристалл. Позволяют получить различные цвета, но при этом интенсивность свечения ниже, чем у монохромных лент. Для их работы необходим контроллер и пульт управления.
Чаще всего в интерьере используют монохромные ленты, позволяющие получить более спокойное и ненавязчивое освещение. Но вопрос о том, какая светодиодная лента лучше, нужно решать, исходя из задач, которые вы хотите добиться.
Размеры светодиодов
На маркировке размеры диодов обозначаются сразу после аббревиатуры SMD четырёхзначной цифрой. Например, LED-B-SMD3528.
Наиболее широко распространены типоразмеры 3528 с размерами 3,5 на 2,8 миллиметров и 5050 с размером 5 на 5 мм. Встречаются и другие типоразмеры.
Размер определяет, сколько световой энергии элемент излучает за единицу времени.
Чем больше кристалл, тем больше энергии они могут излучать. Цифры для монохромных элементов таковы:
- чип размером 3528 позволяет получить поток от 0,6 до 2,2 люмен;
- типоразмер 5050 — 2-8 8 люмен.
Показатели для универсальных светодиодов ниже:
- для 3528 – от 0,3 до 1,6 люмен;
- размер 5050 — от 0,6 до 2,5 люмен.
Данные указаны для кристаллов без защитного покрытия. Его наличие снижает интенсивность значения.
Суммарная яркость получается, если умножить данные цифры на число элементов в отрезке.
Число светодиодов
Плотность элементов на метр ленты может различаться. Во-первых, светодиоды могут располагаться как в один ряд, так и в два или более. Однако число светодиодов в ленте на метр кратно числу рядов, помноженному на 30. То есть, в однорядной полосе оно кратно 30, в двурядной – 60 и так далее.
Максимальное количество светодиодов в на метр в одном ряду – 120, на фото такие светодиодные ленты выглядят сплошной светящейся полосой.
Число элементов на погонный метр маркируется цифрой, идущей через дефис после обозначения размера. Например, в метре ленты типа SMD 3528–120 120 элементов.
Степень защиты
Она маркируется как IP. В маркировке стоят две цифры, первая указывает степень защиты от попадания твёрдых тел, вторая – от влаги. Иногда производители используют свои собственные обозначения.
У ленты может не быть защитной оболочки, и они подходят для сухих помещений. Для комнат с высокой влажностью выпускают ленты, покрытые влагозащитным лаком. Влагостойкие ленты имеют герметичный силиконовый корпус, их можно монтировать в воде.
Светодиодные ленты, помещённые в пластиковую трубу, хорошо защищают и от механических воздействий, и от воды. Чем прочнее покрытие, тем выше цифры на маркировке (вплоть до IP65 – IP68).
Стоит также помнить, что дополнительная оболочка повышает как цену товара, так и степень перегревания (силикон плохо отводит тепло).
Напряжение питания и мощность
Необходимое для ленты напряжение питания указывается отдельной цифрой на маркировке. Чаще всего это 12V, иногда – 24V. Для подключения нужны преобразователи напряжения общей сети.
Мощность преобразователя рассчитывается по мощности потребления погонного метра ленты, которую можно найти на упаковке. Её можно вычислить самому.
На 3 светодиода типоразмера 3528 приходится сила тока в 20 мА и мощность в 0,24 Вт; для типа 5050 величины составляют 60 мА и 0,72 Вт соответственно. Поделив число диодов в метре на 3 и помножив полученное значение на величины для триады, получаем исходные значения.
Так, для SMD3528-60 потребляемый ток равен (60/3)*20= 40 мА, мощность – 4,8 Вт.
Полученные расчётные числа надо умножить на 1,2, чтобы у ленты был запас прочности. Тогда скачки напряжения в сети и перепады тока не выведут ваше освещение из строя.
Чтобы подключить универсальную светодиодную ленту своими руками, приобретите специальный контроллер, в котором каждый цвет имеет свой вывод.
Если требуется длина ленты больше десяти метров, понадобятся дополнительные блоки управления. Иначе напряжение на ленте упадёт, что приведёт в лучшем случае к ухудшению освещения, а в худшем – к выходу ленты из строя.
Качество сборки
Если у ленты элементы расположены неровно или, что хуже, нет меток для разрезания, не сомневайтесь: товар некачественный.
Обратите внимание на изготовителя. Лучше выбирать продукцию, проверенную временем. Также обязательно спрашивайте наличие гарантии.
Советы
Выбор светодиодной ленты для интерьера определяется тем, какие функции вы хотите на неё возложить. Фото различных светодиодных лент в интерьере, во множестве находящиеся в Сети, помогут вам понять, что именно вы хотите от дополнительного освещения.

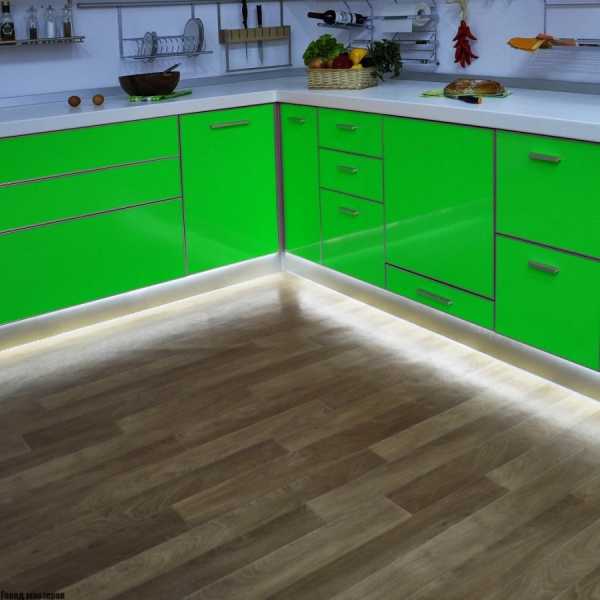

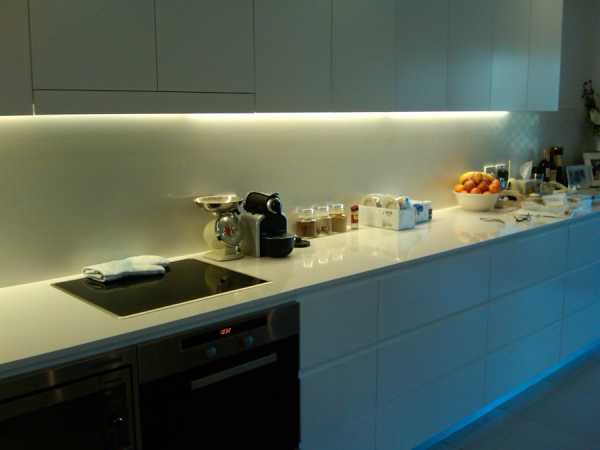

Белый свет голубоватых тонов подчеркнёт технику на кухне и дополнит освещение, красные ленты помогут создать интимную атмосферу.
Помните, что цветной свет способен визуально искажать цвета предметов. Сильнее всего этот эффект у синих лент. Учитывайте этот фактор при подборе освещения.

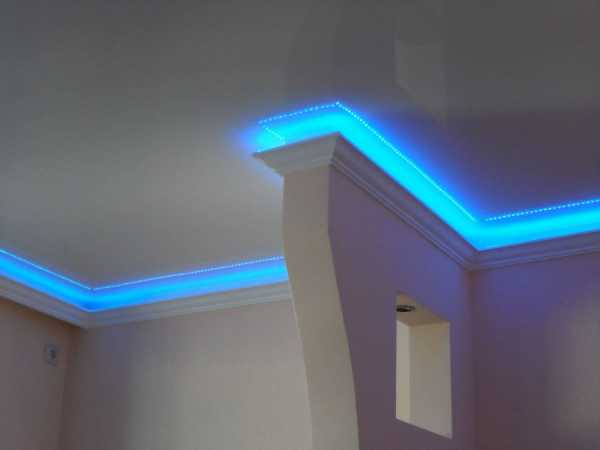

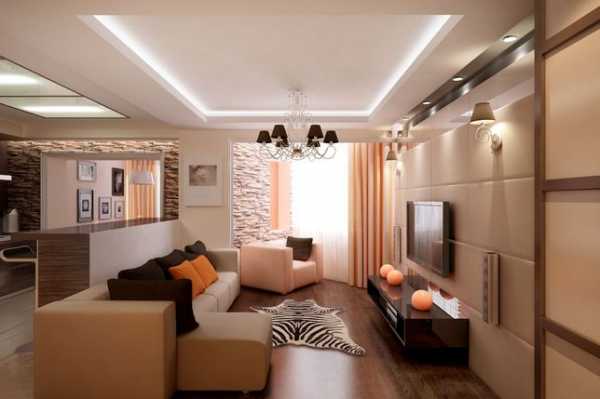

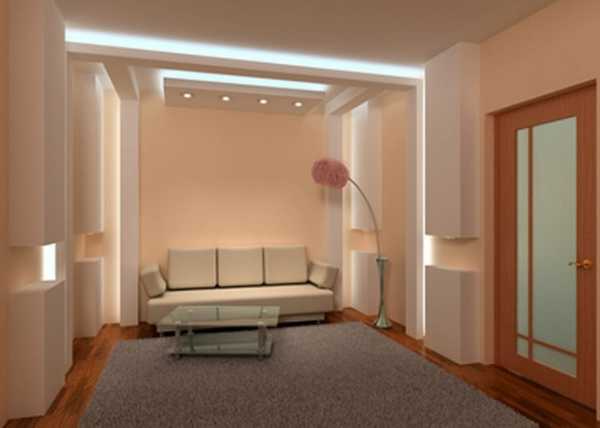

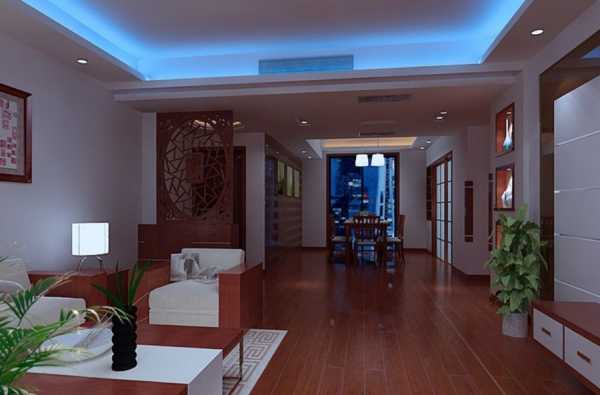

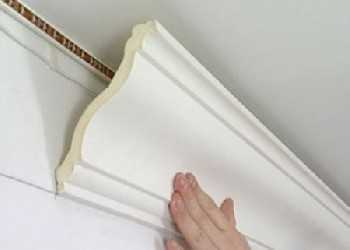

Эффектно светодиодное освещение выглядит на выступах потолка, а замаскировать ленты помогут жидкие обои.
Грамотно выбирайте светодиодную ленту и внимательно отнеситесь к её установке, и ваше освещение принесёт вам эстетическое удовольствие, а также прослужит долго и надёжно.

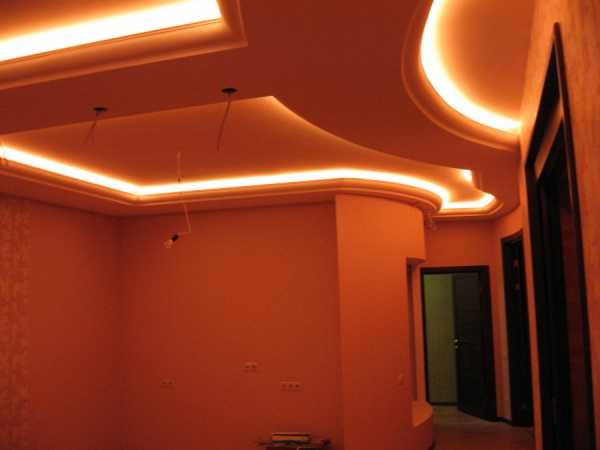

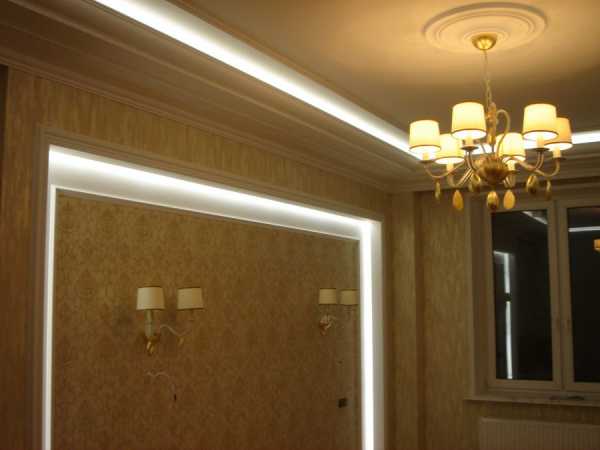

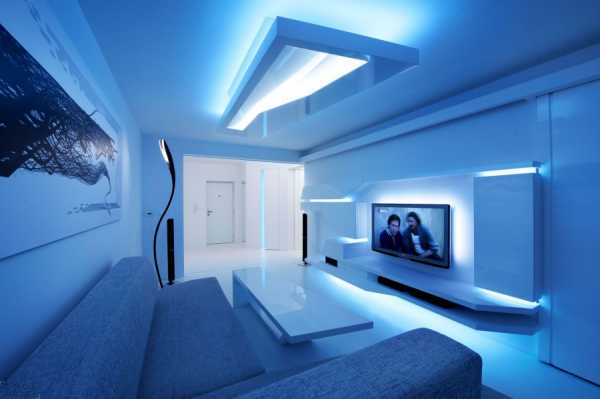

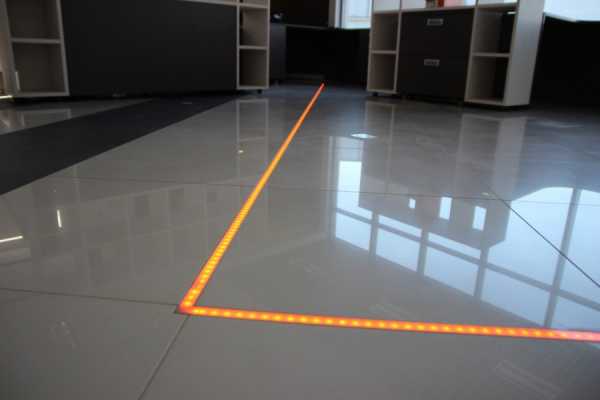

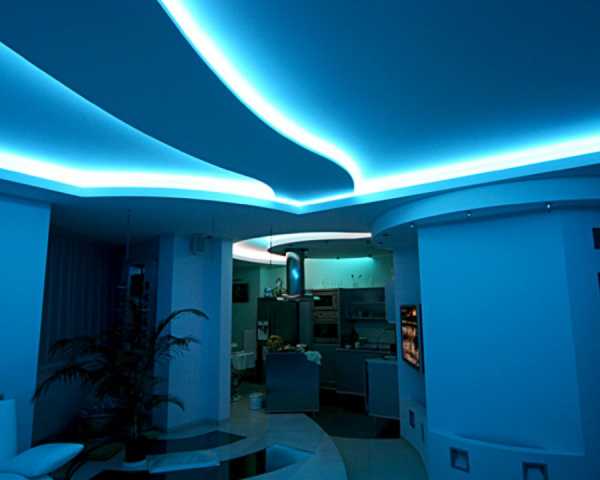

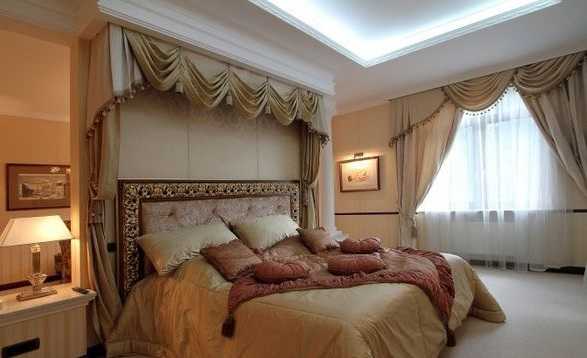

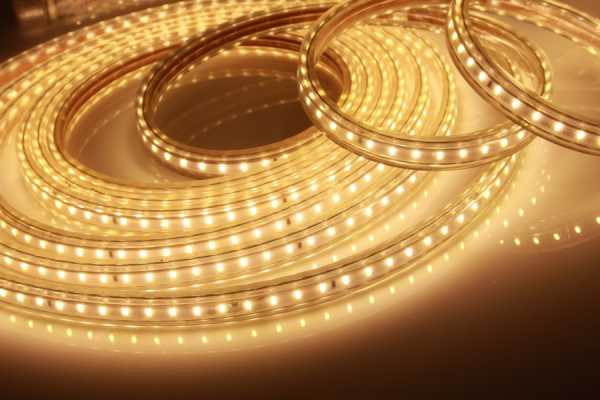

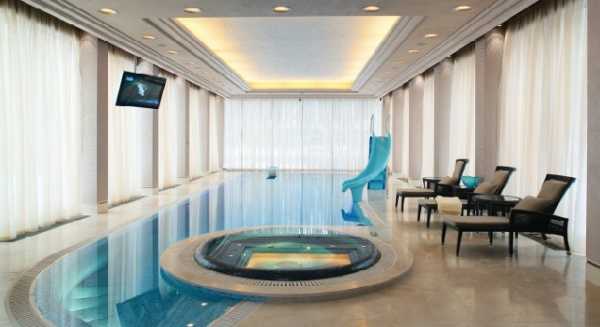

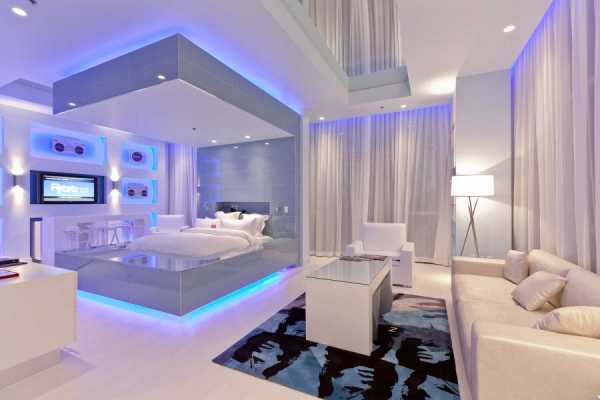

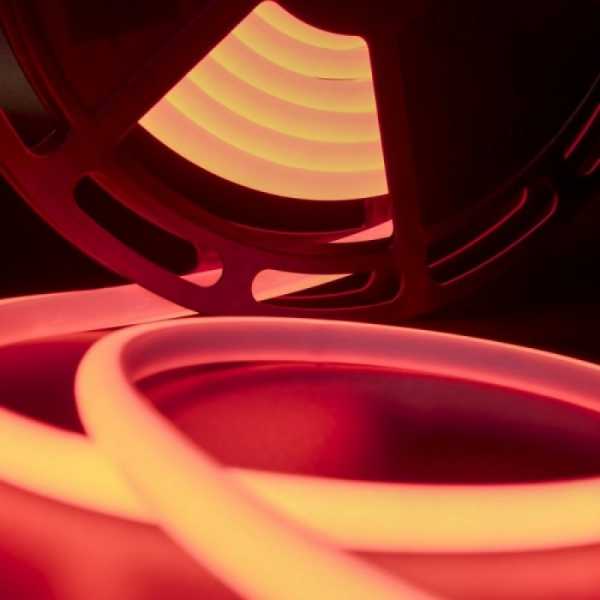

Фото светодиодной ленты
strojka-gid.ru
Подсветка светодиодной лентой: принцип подключения своими руками
Оглавление:
Подсветка светодиодной лентой: сетевой адаптер и его подключение
Контроллер: пара слов о цветных светодиодных лентах
Светодиодная лента: разновидности и подключение
Согласитесь, правильно организованное освещение способно не только пролить свет во тьме, но и украсить практически любой элемент интерьера помещения. Для декоративной подсветки могут использоваться различные осветительные приборы, но наиболее распространенным является светодиодная лента. Именно о ней пойдет речь в этой статье, в которой вместе с сайтом stroisovety.org мы узнаем, как делается подсветка светодиодной лентой, а также из каких элементов состоит такая система освещения.
Как установить светодиодную подсветку своими руками
Подсветка светодиодной лентой: сетевой адаптер и его подключение
Когда речь заходит об оборудовании, которое необходимо для монтажа светодиодной ленты, то кроме ее самой еще нужен специальный сетевой адаптер на 12 Вольт и контроллер – это все, что пригодится для установки светодиодной подсветки. Давайте рассмотрим эти составляющие подробно.
Начнем в порядке установки, и для начала уделим немного внимания сетевому адаптеру. Здесь все достаточно просто. Эти устройства могут отличаться исключительно двумя особенностями – типом подключения и своей мощностью. В первом случае адаптеры могут подключаться к электрической цепи и другому оборудованию светодиодной подсветки с помощью разъемов, а во втором – посредством клемм. Если вы впервые столкнулись с вопросом, как сделать светодиодную подсветку, то предпочтение лучше отдать понижающему трансформатору с разъемными подключениями. Хотя в случае с клеммами грамотному человеку разобраться будет также не трудно.
Если говорить о мощности сетевого адаптера, то она целиком и полностью влияет на подсоединяемый к нему метраж светодиодной ленты. Как правило, все подобные устройства рассчитаны на максимальную длину светодиодной ленты в 5м. Клеммные блоки питания являются более мощными и могут предусматривать подсоединение двух, трех и более пятиметровых отрезков ленты.
Подсветка светодиодной лентой: необходимое оборудование
Контроллер: пара слов о цветных светодиодных лентах
Другой элемент, который входит в комплект светодиодной подсветки – это контроллер. Данное устройство применяется для управления сложными цветными лентами. Если речь идет о простой, имеющей мягкое или яркое белое свечение ленте, то надобность в этом устройстве отпадает.
Контроллер представляет собой небольшую маленькую коробочку, в которой имеется разъем для подключения напряжения в 12 Вольт, штекер для подсоединения светодиодной ленты и небольшой отрезок провода, на конце которого располагается датчик, принимающий сигналы с пульта дистанционного управления.
Подключается прибор достаточно просто – как вы уже догадались, вам понадобится только правильно соединить разъемы. Особое внимание необходимо уделить датчику, принимающему сигнал с пульта дистанционного управления лентой – его нужно расположить в зоне видимости. Иначе будут проблемы с переключением режимов.

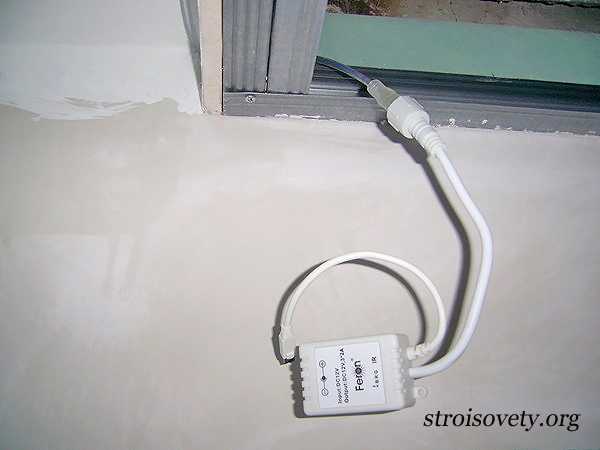

Контроллер для светодиодной ленты фото
Светодиодная лента: разновидности и подключение
Светодиодная подсветка своими руками предусматривает использование нескольких видов лент. Существует всего три основных разновидности этого осветительного прибора – влагозащищенная лента (она помещается в силиконовую оболочку), одноцветная и многоцветная. Об их основных различиях можно судить из названий – влагозащищенная предусматривает свое использование как внутри помещения, так и снаружи, одноцветная может излучать яркий или тусклый белый свет, а многоцветная диодная лента работает практически во всех цветовых диапазонах и сочетает в себе функции новогодней гирлянды.
Как сделать светодиодную подсветку своими руками фото
Теперь об установке и подключении. Подсветка светодиодной лентой своими руками выполняется не так уж и сложно – как правило, практически все осветительные приборы этого плана производятся на самоклеящейся основе. Чтобы закрепить ленту в нише или в каком-либо другом месте, достаточно снять с нее защитную полосу, после чего просто приклеить к поверхности, плотно придавливая ее руками.

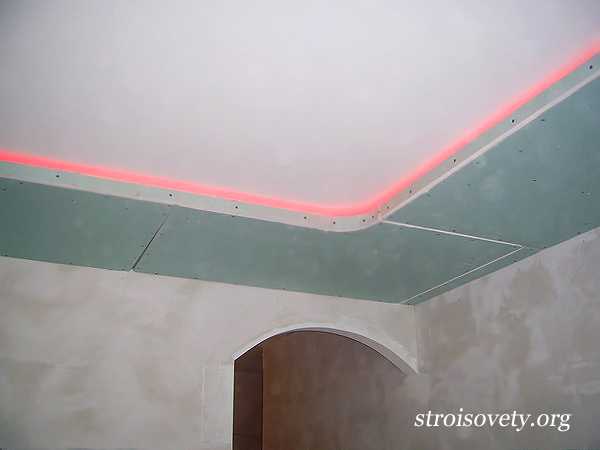

Установка светодиодной подсветки фото
Очень важным моментом в процессе установки ленты является ее порезка в необходимый размер – в любом месте разрезать ленту не получится. Это чревато выходом из строя ее оконечных светодиодов. Обрезку ленты необходимо производить в строго установленном месте – как правило, оно помечается пунктирной линией. Кроме того, в этом специальном месте предусматривается возможность использования обрезков ленты – к ней можно подпаять провода, посредством которых в дальнейшем будет выполнен монтаж светодиодной ленты (а вернее, ее остатков).

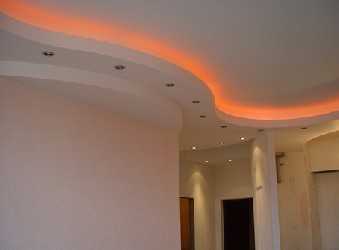

Подсветка светодиодной лентой своими руками фото
И в заключение несколько слов об особенностях светодиодной подсветки. Сама по себе лента представляет собой довольно невзрачное зрелище – если оставить ее на виду, то она может в значительной мере испортить интерьер помещения. Поэтому в большинстве случаев ее установка производится скрытым образом. Как правило, ее монтируют либо в нишу, либо за подсвечиваемый ею элемент интерьера. Также имеется вариант установки ленты за потолочный багет. В общем, монтировать ее необходимо так, чтобы саму ленту не было видно, а свет от ее диодов выходил наружу.
Монтаж светодиодной подсветки своими руками фото
Вот основные моменты, которые необходимо знать о том, как выполняется подсветка светодиодной лентой. Сложного ничего нет, и установить ее сможет практически каждый – если речь идет о готовом наборе, то вам останется только правильно обрезать ленту, соединить элементы подсветки посредством штекеров и все это дело подключить к квартирной электропроводке.
Автор статьи Александр Куликов
stroisovety.org

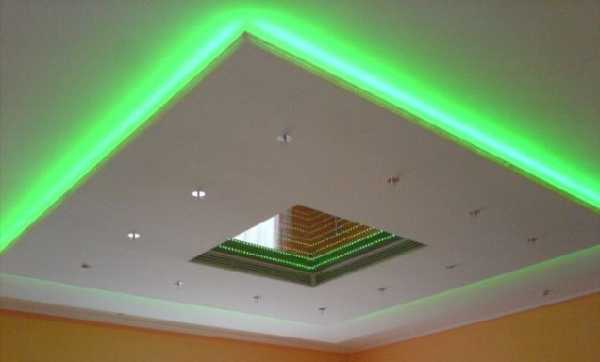

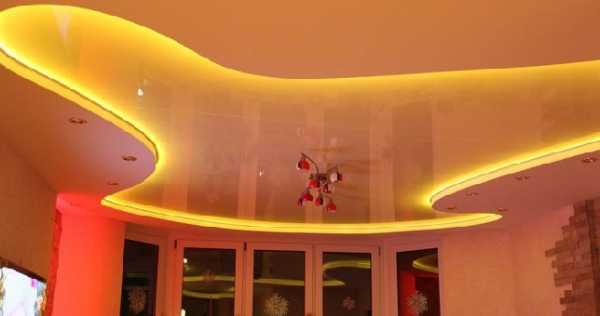

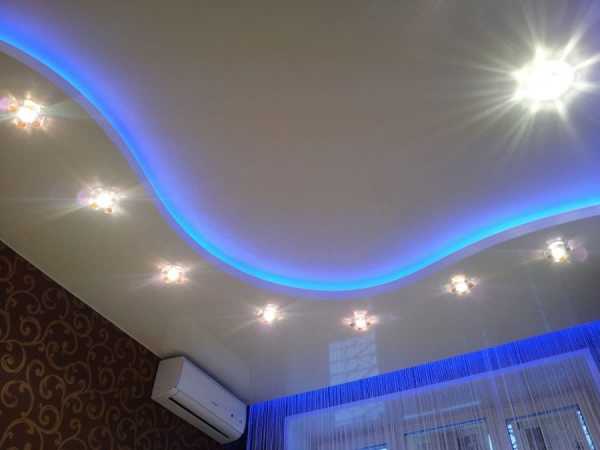

Светодиодная лента для подсветки потолка как новаторское дизайнерское решение.

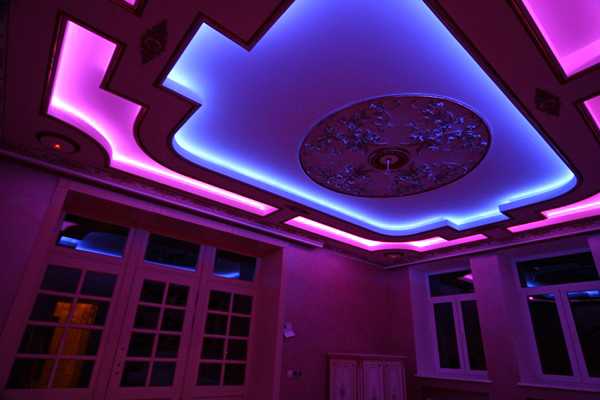

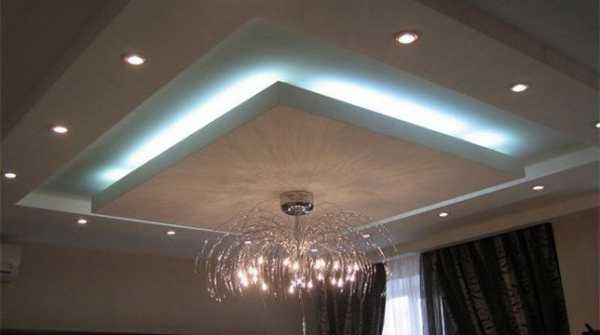

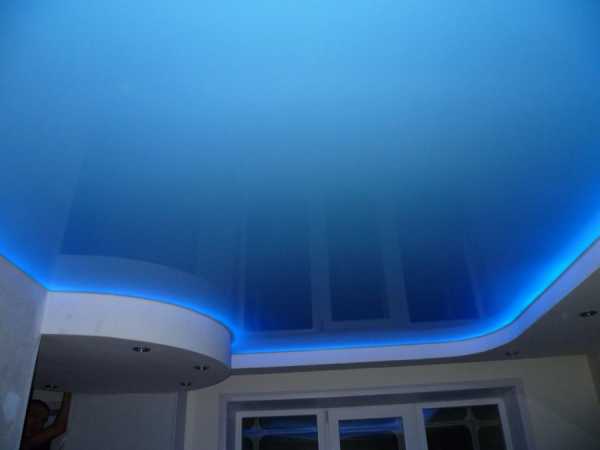

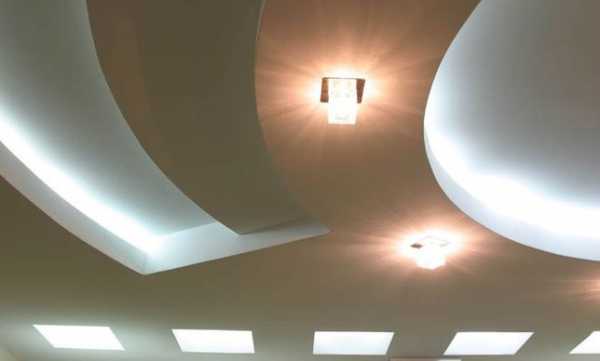

Подсветка потолка в современном оформлении интерьеров встречается достаточно часто. Она позволяет декорировать различные виды потолочной отделки, выполняя не функцию освещения, а роль декоративного элемента. С подсветкой потолок смотрится более красиво и оригинально. Светодиодная лента для подсветки потолка может освещать определенные участки потолка, задавая тон и делая его выразительным.
Светодиодная лента для подсветки потолка: ключевые моменты.
Светодиодные ленты удобны и просты в монтаже. Они занимают минимум места, обеспечивают долгий срок эксплуатации и могут светиться самыми разными цветами. Для подсветки может использоваться одноцветная или трехцветная лента в зависимости от типа светодиодов.
Светодиодная лента для подсветки потолка обладает высокой прочностью и гибкостью, поэтому работать с ней при очень удобно. Еще одним важным преимуществом является минимальное потребление электроэнергии, что на сегодняшний день особенно актуально.
При организации подсветки светодиодные ленты используются вместе с контроллерами, благодаря которым можно настраивать работу подсветки по цвету, яркости, скорости и другим параметрам. Другие виды освещения не дают такой возможности.
Светодиодная лента для подсветки потолка: как выбрать?
В продаже есть светодиодные ленты для подсветки потолка различных типов, поэтому для того, чтобы сделать правильный выбор необходимо знать основные отличия. Светодиодные ленты бывают обычными и влагозащищенными. Для потолка можно использовать любой тип, но в случае затопления с квартиры, расположенной выше, влагозащищенная лента останется целой, а обычная может выйти из строя.
Еще одним важным различием является тип светодиода. Для того чтобы подсветка была красивой и разноцветной лучше подходят RGB ленты, способные менять свои цвета. Яркость свечения во многом зависит от плотности расположения светодиодов на 1 метр длины. Бывают ленты на 120, 60 и 30 диодов. Чем плотнее светодиодная лента для подсветки потолка, тем она будет дороже, но и яркость свечения будет выше. RGB ленты дороже одноцветных, поэтому не всегда есть возможность их использовать. Если финансовые возможности ограничены можно подобрать одноцветную светодиодную ленту для подсветки потолка, правильный выбор цвета позволит добиться оригинальности с минимальными финансовыми вложениями.
- Светодиодная лента для подсветки потолка высокой плотности при наличии основного источника освещения совершенно не обязательна, если при выборе вы руководствуетесь лишь декоративными целями.
Цвет свечения светодиодной ленты подбирается в зависимости от того, какое используется основное освещение. На выбор цвета также влияет отделка потолка, в некоторых случаях приятно и комфортно будет смотреться зеленая подсветка, в других более холодная синяя.
- Для того чтобы сделать освещение красивым, стильным и гармонично сочетающимся с интерьером, лучше нанять светодизайнера, который качественно подберет подсветку.
В любом случае светодиодная лента для подсветки потолка не терпит экономии. Самые дешевые модели обычно не оправдывают себя, они не дают качественного свечения, работают значительно меньшее количество времени и в процессе эксплуатации часто теряют баланс света. Это приводит к необходимости замены ленты и дополнительным затратам.
к содержанию ↑
Светодиодная лента для подсветки потолка: преимущества и недостатки.
Главным преимуществом светодиодной ленты является яркий свет. По сравнению с обыкновенными лампочками накаливания и даже с энергосберегающими лампочками она источает значительно больше света.Однако у нее есть ряд ограничений. К примеру, категорически запрещается использовать светодиодные ленты в течение длительного времени – более 15 часов в течение одних суток. Их не следует устанавливать в помещениях с повышенной влажностью, так как верхний порог влажности для них составляет 70%, в противном случае контакты, расположенные на плате, начинают с большой скоростью окисляться, что может привести к замыканию. Недопустимо использовать ленты в агрессивных средах, например в кислотных или щелочных, по той же причине. Если в помещение наблюдается наличие сильных электромагнитных волн, то их устанавливать также не следует.
Узнайте больше про отделку потолка из статьи «как правильно клеить потолочную плитку».
к содержанию ↑
Светодиодная лента для подсветки потолка: как правильно смонтировать и подключить?
Перед тем, как приступить к непосредственному монтажу следует тщательно проверить правильность выбранного места установки, соответствие требованиям пожарной и общей технологической безопасности. Приклеивать ленту допустимо только на поверхности, не пропускающие через себя электрический ток.Непосредственную установку и крепление ленты производят очень аккуратно, стараясь не повредить печатную плату, находящуюся на всей ее длине. В процессе проведения работ не нужно делать слишком резких угловых сгибов, тем более не следует скручивать и растягивать ленту.
Поверхность перед приклеиванием ленты нужно предварительно очистить от механических загрязнений и обезжирить, пройдясь тряпкой, смоченной в техническом спирте. Резать ленту можно, только это стоит делать лишь в тех местах, где это обозначено с помощью специальных знаков.
Вполне возможно, что к отрезкам светодиодной ленты придется припаивать провода для подключения к электросети. В этом случае также придется соблюдать определенные правила: паять нужно при не слишком большой температуре – не более 260 градусов, а время пайки придется ограничить четырьмя секундами.
Светодиодная лента для подсветки потолка может быть запитана только от источника тока, который предварительно был стабилизирован по напряжению, то есть перед всей конструкцией устанавливается диодный мост, у которого на выходе один провод всегда выдает минус, а другой, соответственно, плюс.
Чтобы добиться стабильности работы всей конструкции вполне допустимо сделать закольцовку питания, то есть подключить ее к сети и с противоположной стороны. Если длина ленты превышает пять метров, то ее необходимо подключать к отдельному блоку питания. При этом следует помнить, что последовательно соединять эти элементы категорически запрещено – это противоречит правилам электро- и пожарной безопасности. Длина соединительных проводов не должна превышать двух метров по тем же соображениям.
Читайте также:
Устанавливаем двери в туалет и ванную
Потолки из гипсокартона: фото и идеи для разных помещений, которые восхищают!
i-remo.ru
Подсветка полки светодиодной лентой
Современные светодиодные технологии позволяют создавать потрясающе красивые подсветки в интерьерах квартир, один из самых удачных примеров этого – подсветка полок.
Особенно эффектно светодиодная лента смотрится на отдельно установленных консольных полках.
Сегодня, я расскажу, как можно самому, своими руками, сделать светодиодную подсветку такой полки. При этом в примере будет использован специальный алюминиевый профиль для led ленты с установленным экраном — рассеивателем, что значительно повысит как общую привлекательность инсталляции, так и безопасность, и долговечность такой подсветки в эксплуатации.
В итоге получится вот так:
Итак, дано: консольная стальная полка, под ней установлена тумба, к месту установки полки проложен кабель для питания светодиодной ленты (шввп 2х0.5мм.кв.), от места установки трансформатора, который будет располагаться в одном из отделений тумбы.
Так же, заранее, еще на этапе ремонта, к месту установки трансформатора был проложен питающий кабель 220В, идущий через выключатель.
Если же вы не запланировали заранее разводку под подсветку полки – не беда. Небольшой выключатель можно установить прямо на провод идущий к светодиодной ленте, а трансформатор запитать от розетки.

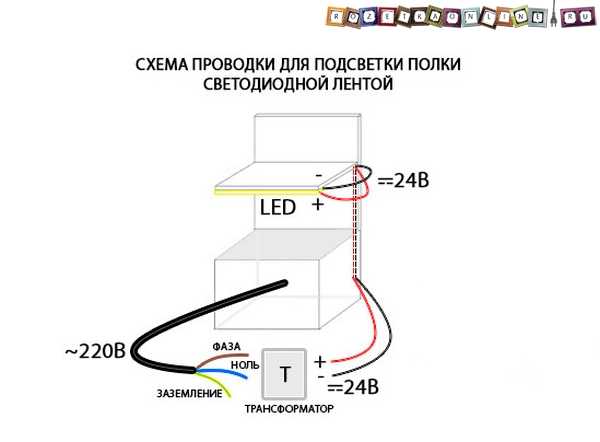

Схема проводки для подсветки вот такая:

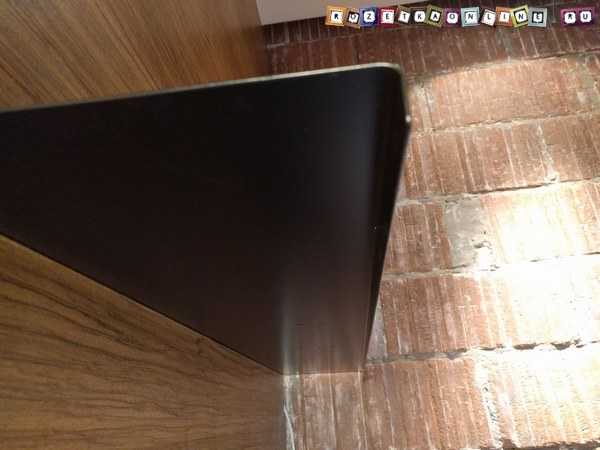

Сама же полка стальная, с небольшим загибом спереди, установлена между декоративными стеновыми панелями. Но на её месте может быть консоль или полка любого типа, орядок инсталяции не меняется. Полка выглядит вот так:
Для подсветки были приобретены:
— светодиодная лента arlight 24в, мощность которой 19,2 ватт/метр
— источник питания arlight 24в, максимальной мощность 50 Ватт
— профиль для светодиодной ленты arlight с рассеивателем и заглушками черный
Приступаем к монтажу светодиодной ленты
В первую очередь, измеряем длину полки и отрезаем соответствующий длины профиль и светодиодную ленту. Профиль очень удобно пилить обычной ножовкой по металлу, необходимо учесть запас на торцевые пластиковые заглушки – по несколько милимметров с каждой стороны.
LED лента, как вы знаете, сегментирована, все возможные линии отреза на ней обозначены и расположены с определенной периодичностью. Мы укорачиваем светодиодную ленту по самой ближайшей возможной отметке к нашему размеру.
Далее, припаиваем заранее проложенные провода к светодиодной ленте. Помните, что к светодиодной ленте подходит постоянный ток (в нашем примере 24в), поэтому очень важно соблюдать полярность подключения, нельзя перепутать плюс и минус. Поэтому запоминаем какого цвета провод, к какому полюсу припаян.
В нашем случае: коричневый это плюс, синий это минус. Полярность указана на ленте у каждого места возможного подключения, в виде маленького плюса или минуса.
Место подключения обязательно изолируем, я обычно использую для этого кусок термоусадочной трубки, но можно воспользоваться и изолентой.
На этом этапе лучше сразу проверить работоспособность ленты, прежде чем продолжать монтаж. Для этого необходимо подключить трансформатор.
У источника питания светодиодной ленты с одной стороны подключается питание 220 Вольт переменного тока, а с другой уже выходит 24В постоянного.
Питающий ввод у адаптера трехжильный кабель:
Фаза – коричневый провод
Ноль – синий провод
Заземление – желто-зеленый провод
Вывод же на светодиодную ленту — двухжильный кабель:
Плюс – красный провод
Минус – черный провод
Схема подключения и цветовая маркировка у источника напряжения указана на корпусе, перепутать достаточно сложно.

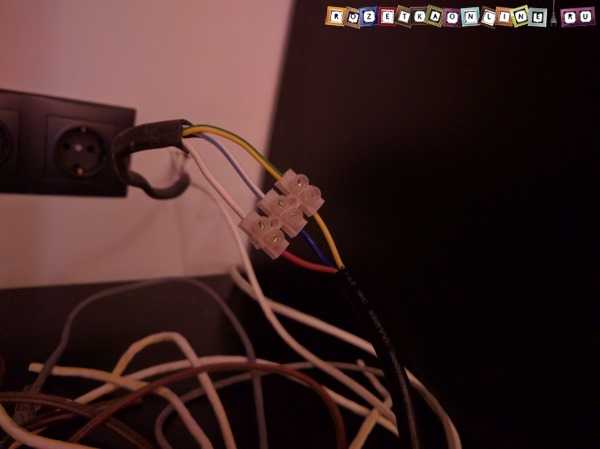

Для удобства подключения, используем клеммы. Лучше заранее установить их на проводники трансформатора:
Дальнейшее подключение необходимо проводить только на полностью обесточенной сети! Для этого обязательно отключите автоматический выключатель этой группы электросети, после чего дополнительно убедитесь в отсутствии тока, прежде чем продолжать монтаж.
Подключаем трансформатор для светодиодной ленты. С одной стороны, подсоединяем питающий кабель 220в по цветам, с другой стороны подключаем кабель, идущий к светодиодной ленте, плюс к плюсу, минус к минусу, в нашем случае коричневый к красному, синий – к черному, именно так мы подсоединили светодиодную ленту.
Теперь можно включить питание — светодиодная лента должна загореться. Если всё нормально, и она светится, то продолжаем монтаж, если нет, проверяем все компоненты и точки подключения.
Следующим шагом мы крепим светодиодную ленту к профилю, для этого пользуемся описанным мною ранее, способом, помогающим надежно фиксировать ленту, ведь клеевой слой, который есть у каждой led ленты, к сожалению, не всегда справляется со своей задачей.
После этого устанавливаем на профиль белый матовый экран, который сделает свечение равномерным и полностью скроет ленту. Обращаться с этим экраном, рассеивающим све,т нужно очень аккуратно, он хрупкий, по длине его укоротить можно всё той же ножовкой по металлу.
Теперь осталось закрепить профиль со светодиодной лентой на нижней части нашей полки. Если бы она была деревянная, то проблемы бы не было, можно было бы просто зафиксировать на саморезы. Но к счастью, современные строительные технологии позволяют блестяще выходить и из таких ситуаций – мы просто приклеим профиль со светодиодной лентой в консольной полке.
Для этого в продаже есть различные клеевые составы, в частности очень хорошо зарекомендовал себя вот такой – FixAll, держит очень надёжно, при этом остаётся пластичным, не трескается со временем.
Наносим клей на обратную сторону нашего профиля аккуратным тонким слоем. Слишком много клея не используйте, он всё равно вылезет и его придётся оттирать.
После того, как клей наложен на профиль, прижимаем его к нижнему краю полки и фиксируем подпорками. Время высыхания полного высыхания клеевого состава около суток, в это время лучше ничего не трогать, не двигать и т.д. просто оставляем так и ждем.
После чего снимаем подборки и любуемся получившимся результатом. Можете не беспокоится, что лента с профилем отпадёт, клей держит очень надежно.
Такая подсветка полки очень эффектна, особенно в общем интерьере комнаты. Кроме того, в нашем случае, использована довольно мощная светодиодная лента, у которой часто расположены диоды и при использовании экрана – свечение получилось совершенно однородное. Алюминиевый профиль значительно увеличивает теплоотвод, можно не переживать, что лента перегреется и выйдет из строя.
Если же вы решите сделать подсветку полок и у вас появятся какие-то вопросы, обязательно задавайте их в комментариях к статье.
Кроме того, очень интересно посмотреть на результаты ваших инсталляций, как выглядят полки с подсветкой другой конфигурации, в другом интерьере. Узнать с какими сложностями столкнулись вы при монтаже и как вышли из ситуации — пишите, прикладывайте фото.
rozetkaonline.ru
Светодиодная подсветка в квартире своими руками
Больше всего светодиодная лента подходит для натяжных и гипсокартонных потолков.
Что собой представляет светодиодная лента
Светодиодная лента или, как ее еще называют — дюралайт, имеет вид гибкой токопроводящей платы с размещенными на ней светодиодами и резисторами, отвечающими за сопротивление.
Такая лента имеет ширину от 8 до 10 мм и толщину — от 2 до 3 мм. Если речь идет о многоцветной ленте (RGB), то к ней еще прилагается контроллер, который позволит регулировать интенсивность свечения и переключать света, создавая подходящую настроению обстановку в комнате.
Как сделать светодиодную подсветку своими руками
При устройстве светодиодной ленты, кроме самой ленты понадобится также блок питания и коннекторы для соединения ленты.
При выборе блока питания нужно заострить свое внимание на его мощности. Для этого нужно произвести соответствующие расчеты, воспользовавшись данными, приведенными в этой таблице:
Светодиодная лента (SMD) и количество светодиодов (на 1 м) | Мощность (Ватт) |
3258 — 60 шт. 3528 — 120 шт. 3528 — 140 шт. 5050 — 30 шт. 5050 — 60 шт. 5050 — 120 шт. | 4.8 9.6 16 7.1 14.4 25 |
Для подсчета требуемой мощности необходимо умножить мощность одного метра светодиодной ленты на общую ее длину:
Вт/м х L ленты = Вт
После подсчета, необходимо к полученному результату прибавить еще 20%, потому как для блока питания мощности «впритык» будет недостаточно и необходим некоторый запас для его полноценной и безопасной работы.
А теперь немного о коннекторах. Как уже говорилось выше, они понадобятся для соединения ленты с блоком питания, а также с другими лентами, так как многие пользователи не ограничиваются стандартным размером ленты в 5 метров и добавляют к ней еще такую же или даже несколько лент.
Для соединения с коннектором не нужно прибегать ни к каким ухищрениям, достаточно лишь отодвинуть зажим, положив на край ленты коннектор и вернув зажим в обратное положение. После этого нужно лишь правильно подключить провод от коннектора к питающему блоку.
В некоторых случаях может использоваться способ соединения пайкой, который, кстати, выходит гораздо дешевле, чем покупка коннекторов. Соединение получается очень надежным и долговечным.
Важно! При спаивании контактов очень важно нагреть паяльник максимум до 250 градусов и паять не более 10 секунд.
Подключение светодиодной ленты
Существует два типа светодиодных лент:
Одноцветная лента
Многоцветная (RGB)
Принцип их подключения несколько отличается, поэтому имеет смысл рассмотреть их монтаж отдельно.
Как подключить одноцветную светодиодную ленту
Для подключения обычной ленты длиной в 5 метров нужно подключить провода блока питания к проводам ленты. Тут действует стандартная маркировка проводов, обозначающая красным цветом «+» и черным — «-». Если маркировка отсутствует, можно измерить полярность мультиметром, однако, даже при несоблюдении полярности с лентой ничего не случится, она просто не будет светиться.
В случае если нужно подключить более одной ленты, то нужно располагать их не последовательно, а параллельно, потому что при последовательном подключении лента может перегреться и сгореть.
Так выглядит схема подключения одной светодиодной ленты:
Такой вид имеет параллельное подключение двух лент:
Также можно воспользоваться двумя блоками питания и подключить две ленты:
В некоторых случаях, когда есть необходимость подключения небольшого куска ленты, то его можно присоединить и последовательно. Но нужно обязательно проверить, падает напряжение или нет, если показания остаются неизменными, то такое соединение будет безопасно.
Разрезание ленты производится в специально обозначенных для этого местах, где нарисованы ножницы или еще что-то подобное.
Инфо! Разрезание ленты производится через каждые 3 светодиода, при неправильном разрезании из строя выводится не один светодиод, а сразу целый участок ленты.
Присоединение куска ленты производится при помощи коннекторов или спайкой.
Как подключить светодиодную многоцветную RGB ленту
Многоцветная светодиодная лента отличается от одноцветной тем, что для нее нужен контроллер, который становится еще одним звеном в подключении RGB лента — контроллер — блок питания.
Подключение контроллера к блоку питания аналогично подключению одноцветной ленты: соединение проводов производится в соответствии с полярностью. А вот соединение ленты с контроллером несколько сложнее, поскольку в подключении участвует не 2, а целых 4 провода, 3 из которых управляют интенсивностью цвета, а 4-ый отвечает за подачу питания:
B — синий
R — красный
G — зеленый
V+ — общий
Общая картинка подключения выглядит таким образом:
Как и в случае с подключением одноцветной ленты, при использовании нескольких лент, необходимо параллельное подключение. Однако так как RGB ленты потребляют больше тока, нужно помимо контроллера и блока питания применить и RGB усилитель сигнала. Это устройство позволяет урегулировать интенсивность и равномерность свечения светодиодов.
К RGB усилителю подключается вторая лента, а усилитель, в свою очередь, подключается к блоку питания. Желательно использовать отдельный питающий блок для усилителя, потому как если он будет один, то и его мощность, питающая и усилитель и контроллер, должна быть выше.
Идеальная схема подключения для 2-х RGB лент выглядит так:
А вот такой она имеет вид на практике:
Совет! Разобравшись со схемами и принципом подключения, необходимо собрать ленту на полу и включить в сеть, чтобы проверить ее работоспособность. Если все в порядке, то можно приступать к ее монтажу на потолок.
Установка светодиодного освещения своими руками
Чаще всего для устройства дюралайта, на потолке возводится специальная ниша из гипсокартона, которая скроет саму светодиодную ленту, и тогда свет от нее будет попадать в комнату не напрямую, а отражаться от потолка. Именно из-за этого мягкого свечения светодиодные ленты и пользуются таким успехом.
Монтаж гипсокартонной ниши
Гипсокартонная ниша имеет вид карниза, который проходит по всему периметру комнаты или же по краю многоуровневого потолка. Этот карниз, состоящий из гипсокартонных листов, крепится на обрешетку из металлических профилей.
Прежде чем устанавливать обрешетку, нужно сделать правильную разметку: для начала нужно отступить от потолка по стене вниз 70-100 мм и провести ровную горизонтальную линию. Для этого нужно воспользоваться уровнем. Затем необходимо прикрепить профиль вдоль проведенной линии.
Для крепления второго профиля, нужно отступить от стены около 20 см и также провести на потолке линию, параллельную первой. По ней крепится профиль и, таким образом, формируется внутренний периметр.
Затем, отступая от стартового профиля по 40 или 50 см, нужно начать устанавливать отрезки профиля, формирующие обрешетку. Длина таких отрезков должна соответствовать расстоянию между базовым профилем и профилем, лежащим у основания потолка.
Это выглядит вот так:
Основной профиль соединяется со стартовым при помощи небольших отрезков (до 300 мм), а на выступы, которые видны на фото, ляжет несущий карниз.
Обшивка листами гипсокартона

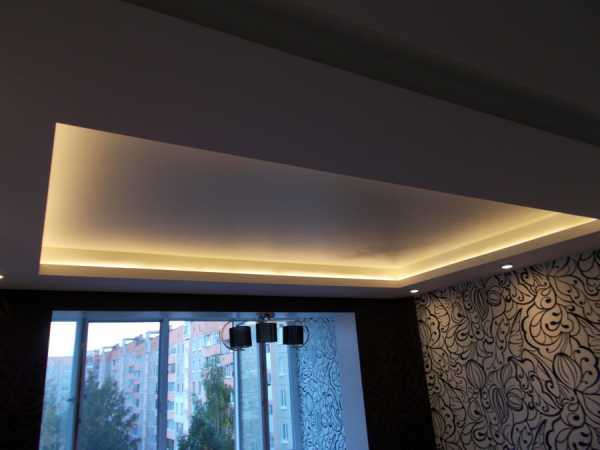

После того как профиль готов, он обшивается листами гипсокартона: сначала его вертикальная часть, что позволяет скрыть проводку. После этого закрывается и нижняя часть, и получается вот такая конструкция:
Установка карниза — это достаточно трудоемкий процесс, поэтому можно избрать более легкий путь и установить на потолок плинтус (галтель) для светодиодной подсветки.
Он имеет такой вид:
Здесь видно, что он не полностью закрывает пространство между стеной и потолком, это нужно для того, чтобы свет от подсветки был виден.
А вот схема его размещения:
Крепится плинтус очень просто, иногда даже при помощи шпаклевки или клея. Все зависит от поверхности, к которой он будет прикрепляться.
Прикрепление ленты
Когда абсолютно все готово, можно начинать крепить ленту. Для этого нужно обязательно очистить поверхность при помощи спирта и приклеить ленту. Обычно для этого достаточно отклеить специальную полоску с обратной стороны дюралайта и тщательно прижать ее к стене.
Важно! Если лента будет охватывать весь периметр комнаты, то ее нельзя сильно перегибать (не более 2-х см).
Для крепления контроллера, усилителя и блока питания нужно заранее предусмотреть специальные ниши.
Установка светодиодной подсветки своими руками требует ответственности и некоторых знаний, которые можно легко набрать, просмотрев несколько видеороликов и внимательно прочитав все инструкции, касающиеся процесса монтажа дюралайта. Необходимо не так много усилий, чтобы украсить свое жилище одной из лучших дизайнерских задумок.
Видеоописание устройства светодиодной ленты и принципов ее управления:
Установка гипсокартонной ниши для подсветки потолка светодиодной лентой:
Правильное подключение светодиодной ленты:
Больше информации
Задать вопрос
samoremont.com
