пошаговая инструкция, чертежи + фото

Межэтажные лестницы изготавливают из различных материалов, таких как бетон, дерево, металл. В последнее время особой популярностью пользуются металлические лестницы. Технологические качества данного материала дают возможность изготовить лестницу из металла своими руками практически каждой конструкции, при этом строение будет отличаться прочностью и эстетической привлекательностью. Однако для того, чтобы качественно выполнить схемы металлической лестницы своими руками, требуется сделать правильные расчеты и подобрать качественный строительный материал. От этих показателей зависит надежность и несущая способность лестницы. О том, как спроектировать чертежи и учесть все особенности металлоконструкции, пойдет речь в данной статье.

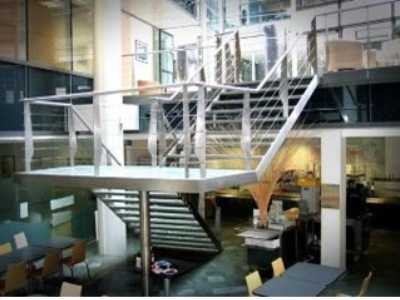

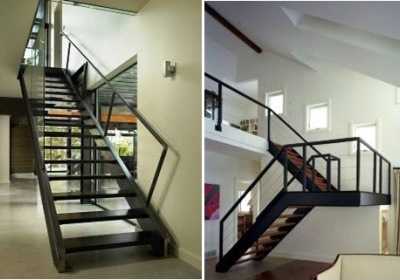

Типы металлических лестниц

Лестницы из металла классифицируют по дизайну, способу изготовления, конструкторским особенностям.

Существует несколько типов металлических лестниц

По дизайну конструкции бывают:

винтовыми;

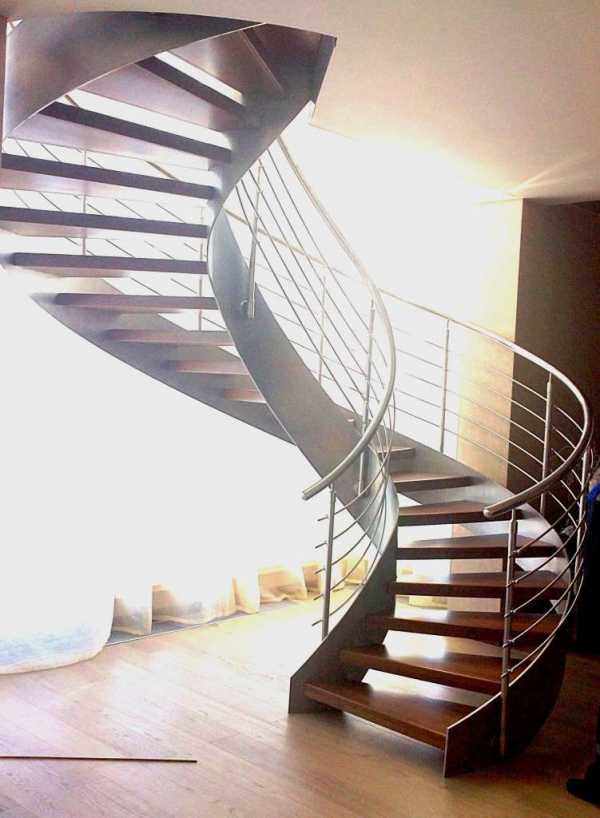

маршевыми;
криволинейными.

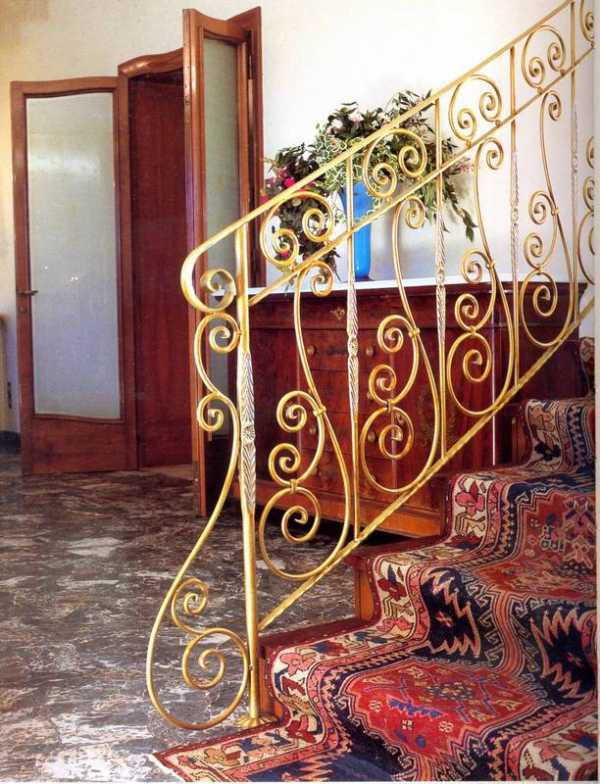

В зависимости от способа изготовления, лестницы бывают кованые и сварные. Кованые конструкции изготовить значительно тяжелее, чем простую сварную лестницу, поэтому лучше доверить это дело профессиональным строителям.

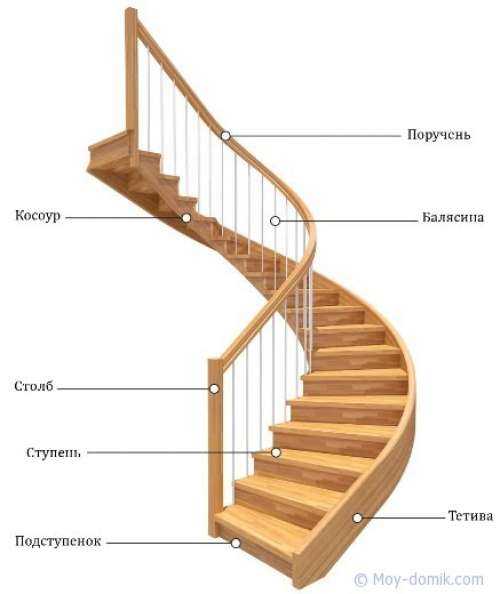

Конструктивно изделия разделяют на такие виды:

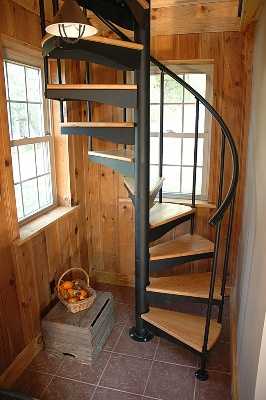

Винтовые. В такой конструкции роль несущего элемента играет опорный столб, который находится в центральной части строения.

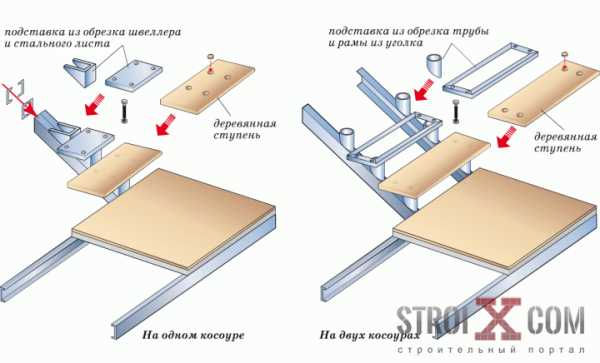

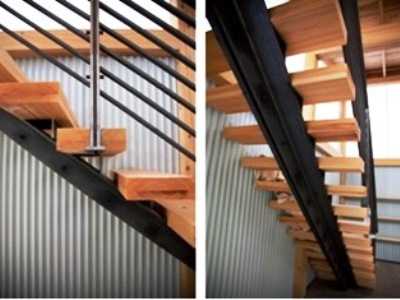

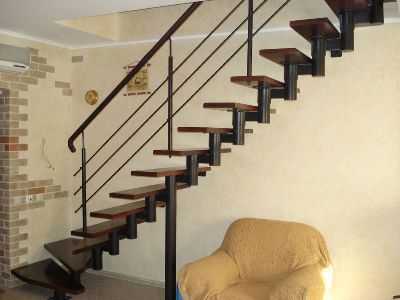

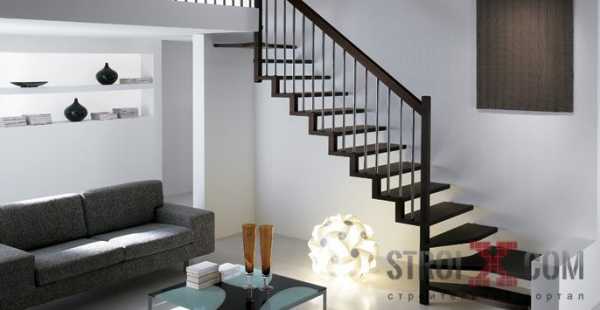

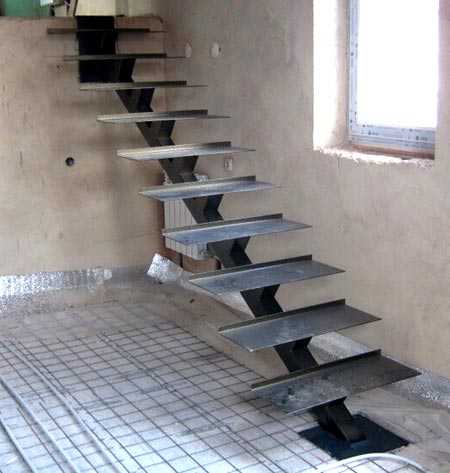

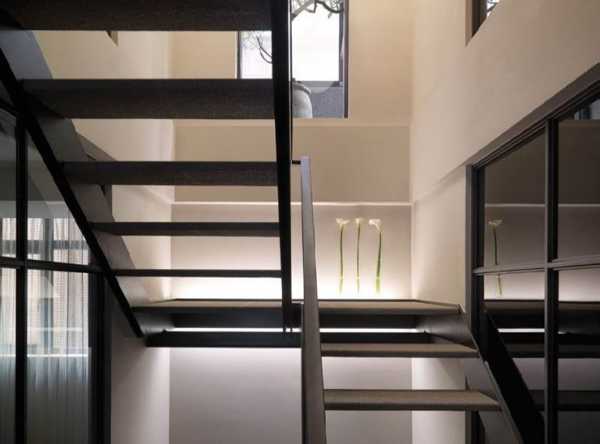

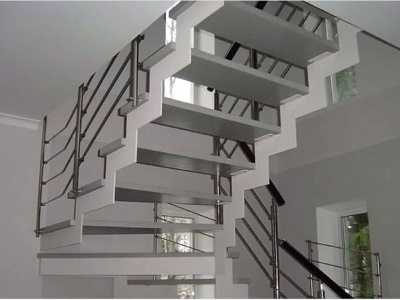

На одном косоуре. В качестве опоры используется двутавр или швеллер, который размещается в центре конструкции, а на него крепятся ступени.

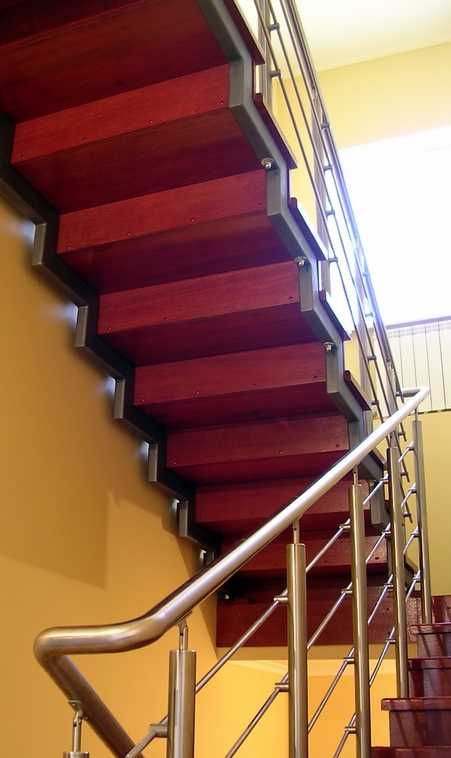

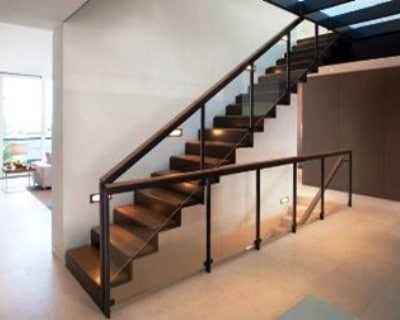

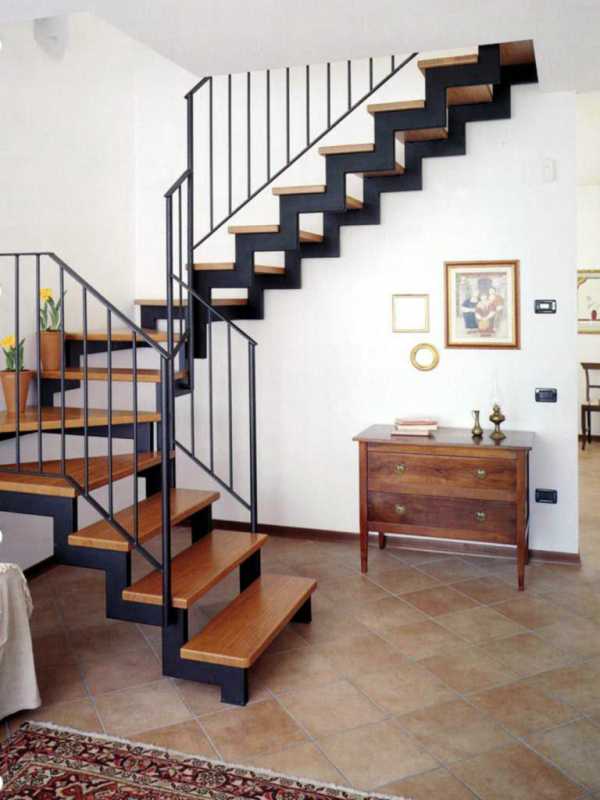

На косоурах. Опора находится под ступенями. Такой тип строения наиболее часто используют владельцы особняков для изготовления межэтажной металлической лестницы.

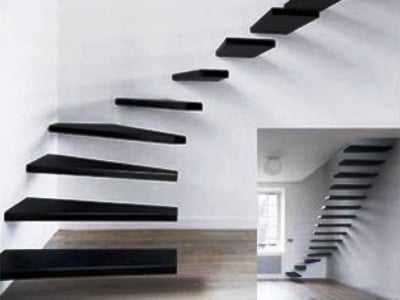

На больцах. Данный тип металлических конструкций является бескаркасным, в данном случае ступени крепятся к стене специальными болтами.

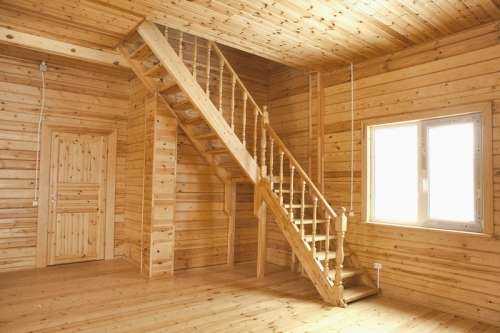

На тетивах. В качестве опоры выступает тетива, которая находится сбоку конструкции.

В этом видео вы узнаете, как установить лестницу:

Внимание! При изготовлении железной лестницы своими руками требуется знать, что наиболее сложным строением является винтовая лестница из металла, причем это касается не только проектирования, но также изготовления элементов. Строительство такого приспособления лучше доверить специалистам.

Они бывают однопролетные и двухпролетные, прямые, с поворотом. Если опыта недостаточно, то строительство лучше начать с прямой одномаршевой конструкции. Также необходимо выделить лестницу с косоурами. Такое изделие отличается надежностью, прочностью и не особо сложной схемой изготовления.

Пример простейшей лестничной конструкции

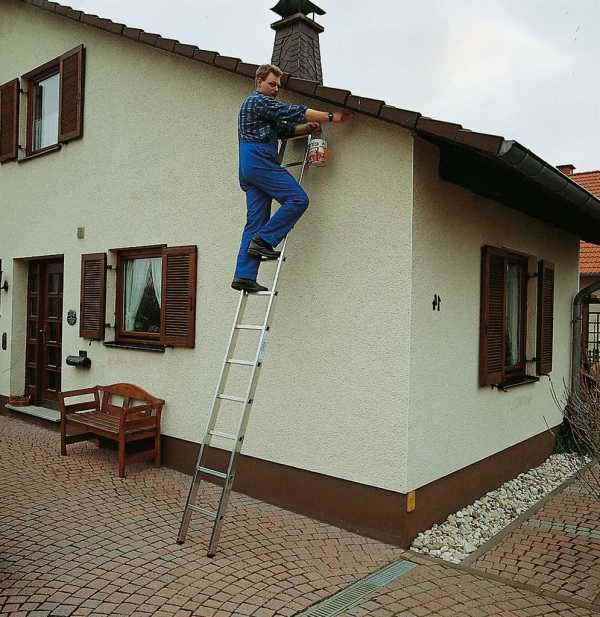

Самым простым примером конструкции является приставная металлическая конструкция. Делается она с помощью сварки. Для изготовления двухметровой лестницы вам понадобятся две трубы диаметром 6 сантиметров для опоры и 7 поперечин длиной 0,7 метра и диаметром 3 сантиметра.

При строительстве сначала приваривается верхняя ступенька. Для этого необходимо отмерить от верха каждой трубы по 25 сантиметров. Остальные ступени привариваются аналогично: от каждой предыдущей откладывают 25 сантиметров и приваривают следующую ступень.

Необходимое оборудование, инструменты, материалы

Для создания металлической лестницы на второй этаж своими руками вам понадобится:

аппарат для сварки;
электроды диаметрами 1,6 и 3,2 мм;
дрель;
болгарка;
сверла;
отрезные диски 125×1,6 мм;
шлифованные диски 125 мм;
маска;
рукавицы;
защитные очки;
устойчивый стол;
тиски;
струбцина;
рулетка;
тиски;
карандаш;
грунтовка;
угольник;
стремянка для лестницы;
Уайт-спирит;
краска.

Этапы создания лестницы своими руками

Изготовить своими руками металлическую лестницу довольно просто, причем неважно, строится конструкция на крыльцо или второй этаж, меняется только вид конструкции. Первое, что необходимо сделать, – это определиться с типом строения, в зависимости от его предназначения.

А далее – просто четко следовать инструкции и грамотно продумывать свои шаги.

Расчеты

Если вы заказали проектный расчет в специальной компании, то такие организации используют компьютерные программы для создания конструкции. В такой программе легко меняются параметры, и после утверждения заказчиком окончательного варианта компьютер выдает чертежи.

Если же в проектную компанию вы не обращались, а решили выполнить чертежи самостоятельно, то тут придется немного сложнее. Рассмотрим выполнение расчетов для самой простой конструкции – прямой одномаршевой.

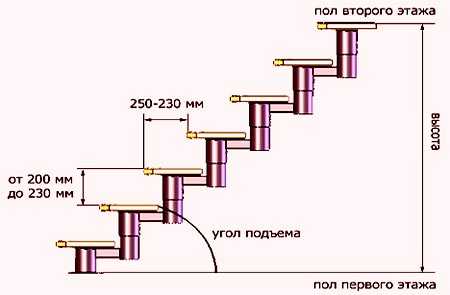

При расчёте имеются стандартные требования

Типовые требования:

Высота ступеней должна составлять 17-18 см.
Оптимальная ширина лестницы для частных домов составляет 90 см.
Минимальная глубина ступеней – 27 см.

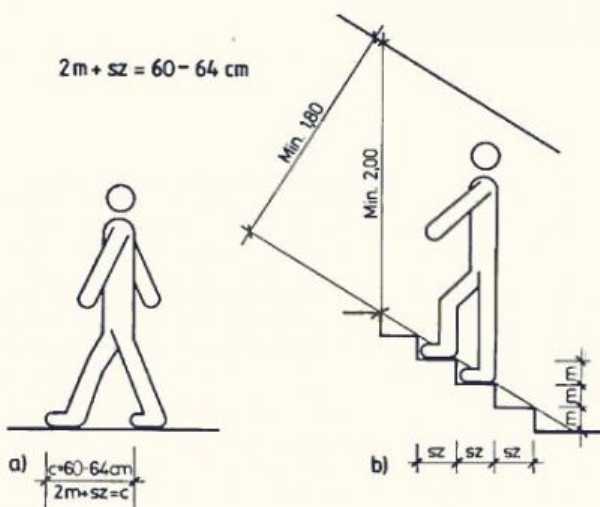

Шаг лестничной конструкции составляет 60-65 см, сюда входит высота ступеньки и подступенка.
Оптимальный угол наклона ступеней равняется 30-45°.
Ограждение должно выдерживать вес около 100 кг.
Минимальное расстояние между стойками ограждения составляет 15 см.

Помимо типовых требований, для изготовления прямого одномаршевого строения необходимо выполнить следующие расчеты:

Длина приспособления. Для этого необходимо высчитать два размера. Первый – это расстояние от начала и до конца лестницы (имеется в виду расстояние от первого этажа до второго). Второй – высота между ними. У вас получилось две цифры. Каждую необходимо возвести в квадрат, а потом сложить их. Далее из полученного числа извлекаем корень.
Количество ступеней. Для этого необходимо полученную длину приспособления разделить на выбранную высоту ступени. Оптимальная высота указана в типовых требованиях.
Глубина ступеней. Необходимо разделить длину лестницы на количество ступеней и посмотреть, чтобы полученная цифра соответствовала требованиям, при необходимости изменить размеры в предыдущем пункте.

Полученные размеры нужны для определения количества материала.

Подготовительные работы

Перед началом работ нужно подготовить все необходимые приспособления. Вне зависимости от типа выбранной конструкции, часть элементов каркаса будет соединяться друг с другом швами, поэтому первым и главным приспособлением при строительстве конструкции является аппарат для сварки. Если ранее вам не доводилось выполнять сварочные работы, то используйте ручной инвертор, он более легок в обращении. Если же опыт имеется, то можно применять любой другой аппарат, который подойдет для сварки выбранного вами металла.

Также следует подготовить механическую пилу, наждачный круг и болгарку. Если вы хотите изготовить металлическую лестницу с деревянными ступенями своими руками, то вам понадобится струбцина и электрическая дрель, а также циркулярная пила и саморезы.

Важным этапом подготовительных работ является создание проекта будущей конструкции. Его можно как заказать в специализированной компании, так и выполнить самостоятельно, используя подходящие чертежи из интернета. По проекту вы можете рассчитать требуемое количество арматурной стали, металлопрофиля, листового металла. Перед началом работы необходимо потренироваться в сварном деле на ненужных металлических заготовках.

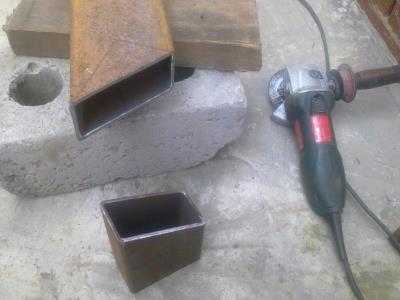

Изготовление заготовок и деталей

Когда расчеты и подготовительная работа выполнены, доходит дело до выполнения заготовок. Нам понадобится изготовить косоуры, для этого нужна квадратная профильная труба. Роль опоры будут выполнять железные уголки. Ступеньки и подступенки изготовим из листовой стали шириной 4 мм.

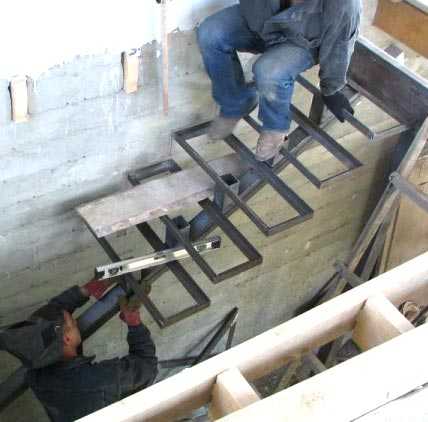

Монтаж металлического каркаса

После выполнения расчетов и изготовления основных деталей необходимо начинать первый этап монтажа каркаса. В основе простейшей лестничной конструкции лежит поставленный на бок швеллер, размеры которого 8-10. В том случае, если вы хотите сделать финишную обшивку лестницы, то необходимо подготовить для этого листовой металл или же деревянные доски.

Для самостоятельного изготовления крыльца из металла при обшивке лестницы рекомендуют использовать нескользящие материалы, такие как рифленые металлические листы. Перила и ограждения для такой конструкции производятся из угловой стали. Для изготовления опор под проступи лестницы следует подготовить арматурную сталь.

Далее рассмотрим пошаговую инструкции о том, как сделать лестницу из металла своими руками:

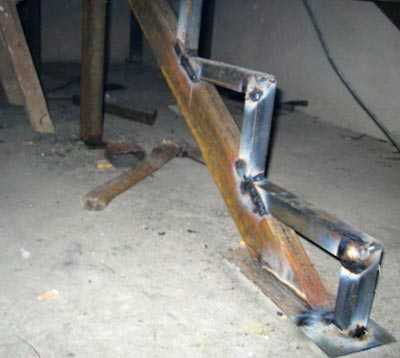

Первым этапом будет нарезка арматуры на кобылки. Это такие специальные опорные приспособления, которые размещаются на балке. Требуемое количество кобылок, их размеры подбираются согласно проектной документации конструкции.
Следующим шагом является приваривание крепежных контейнеров к стороне кобылки, на которой будет размещаться ступенька.
Затем привариваем кобылки к швеллеру, также их можно закрепить болтами. На данном этапе вам поможет предварительно выполненная разметка.
Далее приложите следующий швеллер к балке с закрепленными на ней кобылками и, при необходимости, поправьте разметку.

Важно! Если вы собираетесь построить своими руками обычную лестницу с метровой шириной, то хватит нескольких косоуров или тетивы.

Следуем строго инструкции создания лестницы

Если же предполагается возведение более габаритной конструкции, то опорных балок должно быть не менее трех.

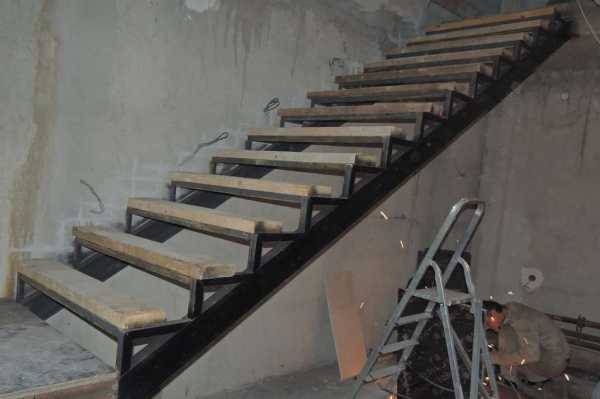

Следующим этапом является сборка металлической лестницы с помощью сварки.
Затем обработайте материал грунтовкой и дождитесь полного ее высыхания.
Обработайте металл специальным составом против коррозии.
Установите строение на опоры. В качестве опоры можно применять металлические уголки, прикрепленные при помощи сварки к балкам или стойки из швеллера.
Конструкция готова, остается только обшить ступени.

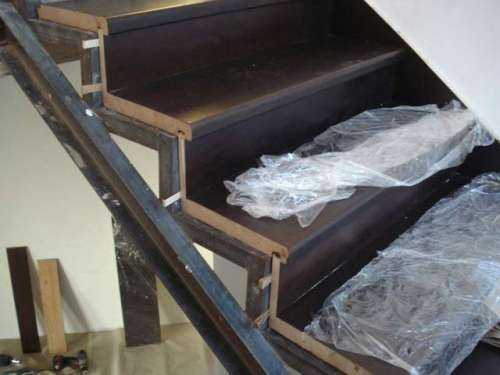

Обшивка каркаса деревом

Для обшивки металлической лестницы применяют различные материалы. Наиболее популярной является отделка лестницы на металлокаркасе деревом:

Первое, что необходимо сделать, – это разметить места на ступенях, где будут размещены болты. Шаг должен составлять 15 см, а расстояние между крепежными отверстиями и торцевыми краями – равняться 2 см.
Далее крепится фанерная подложка. Фиксация проводится с применением специального клея, который обладает эффектом заполнения. Такой состав позволяет устранить мелкие недостатки, он не сминается после высыхания.
Последним шагом является фиксация деревянной накладки на проступи, для этого используют струбцины, саморезы или болты.

Установка перил и ограждений

Наиболее часто для изготовления перил используют древесину и металл, реже – камень, стекло, ПВХ.

При изготовлении деревянной лестницы необходимо соблюдать следующие правила:

Крепления следует осуществлять саморезами, которые прикрываются деревянными пробками.
Поручень фиксируют к стойке шурупами. Более надежными считаются соединения на шип. Такие шипы перед закреплением смазывают клеем.
Заполнение осуществляется из брусков или стоек.
Если используется тетива, то крепление можно произвести с помощью шпилек. Их вклеивают в нижнюю часть опоры. После этого балясины вставляют в гнезда.
Если используют косоуры, то монтаж производится на ступени.

Если вы выбрали для ограждения металлические перила, то сборка производится следующим образом:

Металлические крепления монтируются болтами или сваркой.
Сначала в нижнюю часть стойки и балясины вкручивают шпильку длиной 10 см.
Потом устанавливают верхнюю часть стойки, она вкручивается в ступень, шпильку снимают. Такие шпильки служат ориентиром для разметки.
Далее по разметкам высверливают дырки для крепления металлических элементов.
Затем опоры вкручивают в проступи.
Стойки подрезаются.
Крепится поручень.

Металлическую лестницу можно обустроить любым видом ограждения, поскольку металл хорошо сочетается с различными материалами. Это могут быть обычные вертикальные стойки, стекло, элементы ручной ковки, а также конструкцию можно оборудовать прокидами.

В заключение

Исходя из вышесказанного, можно сделать вывод, что изготовить металлическую лестницу своими руками вполне реально. Для этого необходимо изучить особенности и нюансы построения той или иной конструкции, а, выбрав подходящий вид строения, – четко соблюдать инструкцию.

prolestnici.com

Лестница из металла своими руками пошаговая инструкция

Межэтажные лестницы изготавливают в основном из дерева, бетона и металла. Технологические свойства, которыми обладает металл, дают возможность изготовить лестницу любой конструкции, при этом надежную, эстетически привлекательную и не тяжеловесную.

Сегодня мы разберем все что касается такой темы, как лестница из металла своими руками.

На сегодняшний день одной из наиболее популярных сооружений для межэтажного сообщения является винтовая лестница на второй этаж. Данная система позволяет добавить больше интерьерных красок в любое помещение, а также служит отличным способом экономии места.

Винтовые лестницы можно монтировать на маленьких площадях, в загородном доме, квартире или даче. Также ее еще называют поворотной, круглой или радикальной лестницей.

Однако винтовые лестницы имеют недостатки, например, они крайне не удобны для маленьких детей или пожилых людей. В таких случаях круглая лестница становится служебной, когда маршевая играет основную роль.

И первое, что необходимо сделать перед началом работы — это подготовить чертёж. Он даст возможность провести изготовление без различных просчётов. По поводу самого сооружения, то его главная особенность — радиальное укрепление ступенек. Это на прямую влияет на воображаемый или реальный центр. При проецировании лестницы на плоскость пола доступно получить многоугольную или круглую форму. Крепление таких систем может быть разное: опора ступенек по периметру на стены и центральную стойку, крепление исключительно на опорную стойку с центральным расположением, а иногда ступеньки можно зафиксировать на гнутых тетивах, ограждениях и в опорной стойке.

Специфика производства

С этого момента мы начнём изучать пошаговую инструкцию лестницы из металла своими руками.

Если ваш выбор пал на винтовую лестницу своими руками из металла, чертежи предварительно подготовленные помогут начать и выполнить правильно работу. Можно выбрать любую вариацию из данной рубрики. Подобные сооружения не требуют слишком много места, к примеру, ступенька шириной равной 1 м позволит получить сооружение с диаметром в 2.2 м. Из этого следует, что конструкции потребуется не более двух квадратных метров на плоскости пола. Сооружая такую конструкцию, каждый может сообщить ему желаемую угловую наклонность, но обычно она достигает не более 45 градусов.

Какой информацией нужно располагать прежде, чем начать установку

Собравшись поставить винтовую лестницу, требуется помнить — данного вида постройка имеет узкие ступеньки, что означает затруднённое по ним передвижение. Два человека с большим трудом смогут разойтись при встрече на такой лестнице. В добавок по ней крайне неудобно перемещать различные объекты больших размеров. Отсюда следует, что самое разумное применение винтовых лестниц в местах малоинтенсивного движения. Из-за большей сложности элементов и узлов, чем обычные, для изготовления понадобится затратить много сил и времени.

Подготовка материла

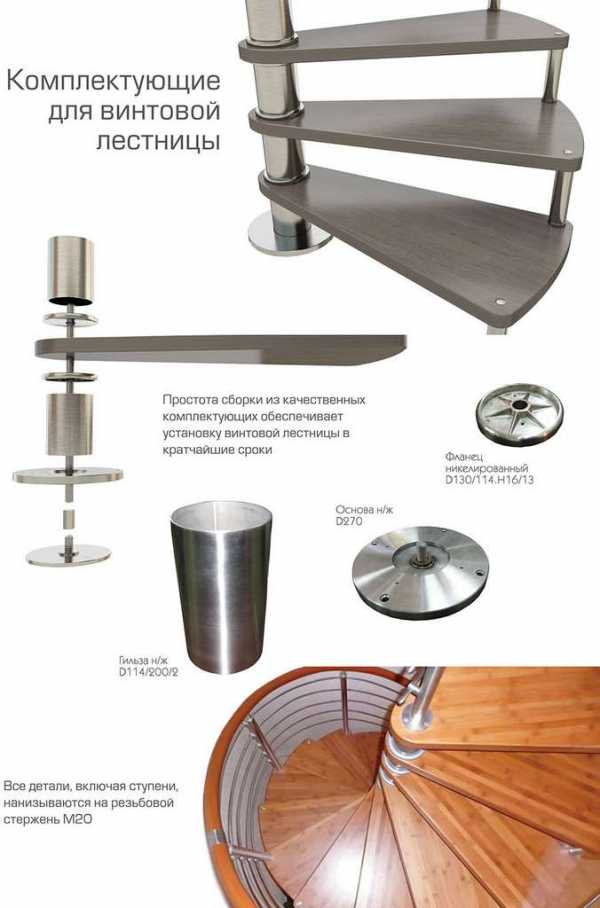

Во время конструирования винтовой лестницы очень важно изучить технологию осуществления данного сооружения и предварительно произвести подготовку соответствующих материалов.

Выбирая материал не стоит себя ограничивать, для этого подойдут и листовой, и профилированный металлы.

Обычно в качестве сырья для ступеней деревянной лестницы выбирают дуб, клен или бук. Можно заказать уже готовые ступени или воспользоваться самодельными, для этого потребуется обрезать доски до необходимым габаритов.

К примеру, можно произвести запил прямоугольной доски по диагонали и в итоге получить две трапецевидные проступи. Далее нужно закруглить их края, выполнить обработку кромки и покрыть лаком в 3 слоя. Вот и все, ступени для винтовой лестницы готовы!!!

Проектирование

Элемент с вертикальным размещением между соседних ступенек, являющийся подступенком, должен быть исключен из конструкции. Это даст ноге более твердую опору и исключит скольжение во время перемещения. В центральной части ступенька должна достигать 0.2 или более м. Стоит заметить, что на сегодняшний момент многие люди используют круглые лестницы, а при помощи фотографий вы можете определится с конкретным типом сооружения. Диаметр средней стойки опоры необходим быть пять и более см, это обеспечит узел надежностью. Между ветками высота необходима достигать превышающую человеческий рост, это значение обычно два и более метров, к тому же ,поднимаясь по лестнице, не нужно будет пригибаться. Количество ступеней при полном повороте должно достигать двенадцати.

Проведение расчётных работ

Перед изготовлением лестницы своими руками, чертежи выполняются опытными умельцами, что даст шанс обойти много различных ошибок, разрешить которые бывает крайне тяжело. В качестве основы можно взять характеристики расположенные ниже.

Высота этажа, измеряющаяся от плоскости пола первого до основания пола второго этажа равна трем метрам, а ширина лестницы эквивалентна 1 м. Таким образом диаметр стойки будет равен 0.2 м. И сейчас можно выявить значение конструктивного диаметра. Данная величина будет равна ширине двух ступенек и диамету опорной стойки. В таком случаи расчеты будут иметь следующий вид: 2х1+0.2, что в конечном итоге достигает отметки 2.2 м.

После определения диаметра сооружения требуется начертить окружность. Следующий этап подразумевает собой расчёт радиуса траектории передвижения. Чтобы это осуществить нужно диаметр опорной стойки сложить с шириной ступени и результат поделить на два, это будет выглядеть так: (0.2+1)/2, в результате получаем 0.6 м. Затем потребуется рассчитать количество ступеней, приходящееся на 1 виток. Для выполнения данного расчета потребуется траекторию передвижения поделить на ширину ступеньки, выглядит это так: 2х3, 14х0.6/2, итоговое число получается – 18.84.

Если же вы решили установить лестницу на второй этаж, то важным элементом является определение высоты ступени. Высота витка делится на 19 частей. Шаг между последней и первой ступенями витка должны превышать человеческий рост. В расчете эта цифра может быть 2 м, к данному значению необходимо добавить 5 см, что позволит получить высоту витка, выражается оно следующим образом: 2+0.05, конечный результат равен 2.05 м.

Высоту ступени можно вычислить по такому расчету: 2.05/19, что приводит к значению 0.11 м. Суммарная численность ступеней достигает 28 штук: 3/0.11, получается число — 27.3, которое необходимо округлить.

Также за основу вами могут быть взяты следующие характеристики. Высота подъема – 3 м, высота ступени 11. 1 см, толщина ступени 5 см , длина – 1 м, диаметр 2.2 м, внутренний диаметр 0.2 м, общий угол поворота 510 градусов, угол ступени достигает 18.9 градусов.

Установка

Собравшись установить винтовую лестницу на второй этаж, крайне важно предварительно ознакомиться с технологией осуществления данных работ. В первую очередь производится монтаж и фиксация стойки, которая имеет расположение в середине. Далее позволено начать монтаж ступеней и распорных втулок. Мастер должен произвести фиксацию верхней части конструкции, а затем установить поручни и перила для лестницы из металла своими руками. В случаи монтажа вами лестницы, обладающей консольным защемлением ступеней, в качестве сырья можно использовать бук. Для вырезания заготовок можно применить токарный станок, предназначение которого – работа по древесине. Еще очень полезным будет ручное электрооборудование. В случаи отсутствия данного прибора, можно обратиться за помощью в подготовке деталей к мастеру. Точку угла проема доступно перенести на грань пола с помощью отвеса. На половом основании нужно прочертить линию, расположение которой будет параллельно проему, которое было проделано в потолке.

Советы по установке

Когда выполняется изготовка винтовой лестницы своими руками, чертежи должны быть выполнены профессионалом или вами лично. Следующий шаг подразумевает собой надевание на цилиндрическую часть и стартовую ступень стального сердечника. В такой же последовательности выполняется установка остальных элементов. После удачного сбора центральной стойки и ступеней требуется приступить к фиксации верхней площадки. Затем производится монтаж стоек для перил. Болт-сердечник из стали проходит сквозь две ступеньки и заканчивается немного выше ступеньки в самой высшей точке.

Завершение работы

Вы можете выполнить изготовление и установку винтовой лестницы из дерева и из металла, в последнем же случае вы должны будете уметь выполнять сварочные работы. При выборе применить древесину последним шагом станет окрашивание. Сперва лестничную поверхность необходимо зачистить наждачной бумагой, а затем очистить от пыли и покрыть морилкой.

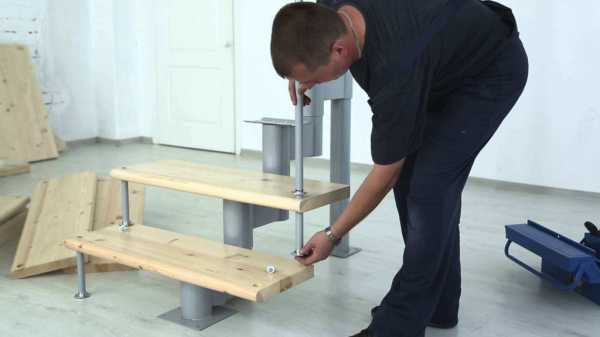

Монтаж этой системы нужно начать выполнять с крепления центральной стойки. Затем надеваются втулки, а после — шайбы и ступени. По окончанию этих частей работы необходимо осуществить разворот ступеней вокруг стойки на нужное расстояние. Теперь нужно взяться за крепление кронштейнов. Верхнюю же ступень требуется зафиксировать на перекрытии между этажами. Во время сооружения своими руками металлической лестницы, схемы позволяют вам не отбиваться от технологии и исключить ошибки. Последним шагом является монтаж перил и поручней.

Что ж, на этом наша статья подошла к концу! Надеемся наши советы и рекомендации помогут вам. До скорой встречи в других публикациях.

Загрузка…

pochtidoma.ru

Металлическая лестница своими руками пошаговая инструкция

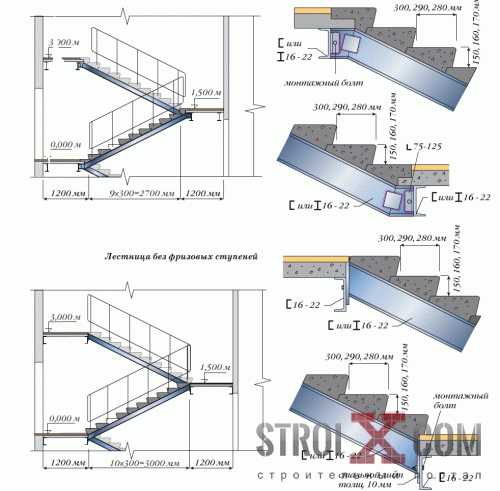

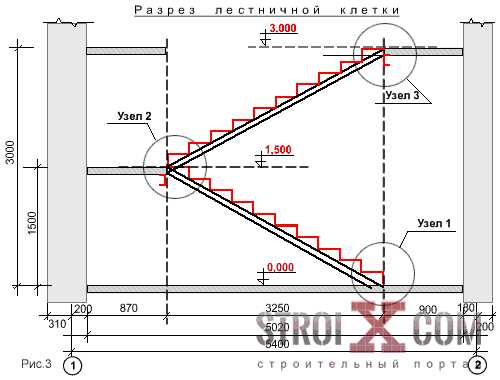

Чертеж металлической лестницы

Когда в жилом малоэтажном здании планируется не один этаж, а два или три обязательно нужно продумать конструкцию, которая будет вести к верхним ярусам. Чертеж металлической лестницы, созданный на основании замеров, поможет облегчить работу и сделать процесс обустройства доступным.

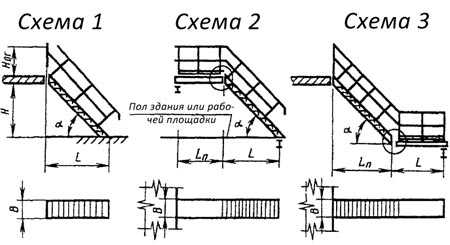

Схемы и чертежи металлических лестниц

Металлические лестницы

Конструкция металлической лестницы обладает всеми необходимыми параметрами безопасности и долговечности. Именно поэтому часто делают ставку именно на этот вид изделия. Металл практически не подвержен коррозиям, выигрышно подчеркивает стиль помещения и вносит строгость и изящность в дизайн. Глядя на широкое разнообразие предлагаемых металлических лестниц можно понять, что их сможет собственноручно сделать даже тот человек, который не имеет опыта в подобных воплощениях.

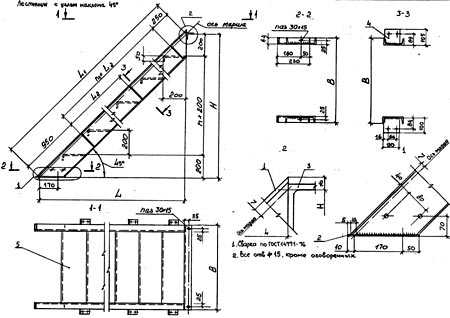

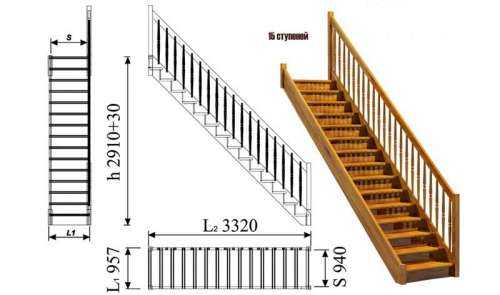

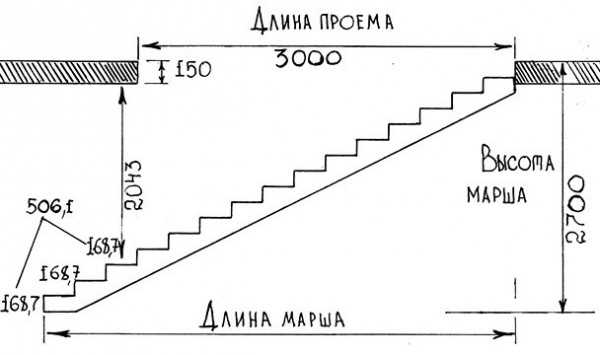

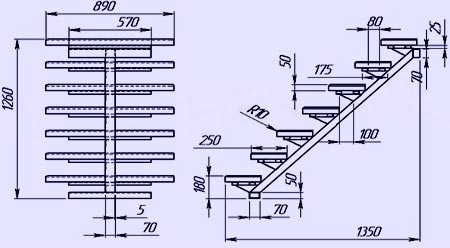

Чертеж с размерами металлической лестницы

Самое главное – выбрать такую конструкцию, которую будет посильно начертить, подготовить и установить в пространстве помещения или за его пределами.

Преимущества

Металлические лестницы, ведущие на второй этаж, могут быть придуманы в самых разнообразных дизайнерских решениях.
Они могут быть окрашены в самые разные цвета, поэтому есть шанс подобрать идеально подходящий под общую картинку интерьера .
Материал не подвержен коррозиям при правильной обработке, это позволяет устанавливать такие конструкции в различных условиях влажности, а также, в любых климатических зонах.
Структура изделия долговечна и надежна с точки зрения безопасности. Использование металлических косоуров делает конструкцию еще прочнее.
Лестницы могут быть как простой схемы, так и замысловатой.
Установка изделия достаточно проста, поэтому ее можно осуществить даже вдвоем.

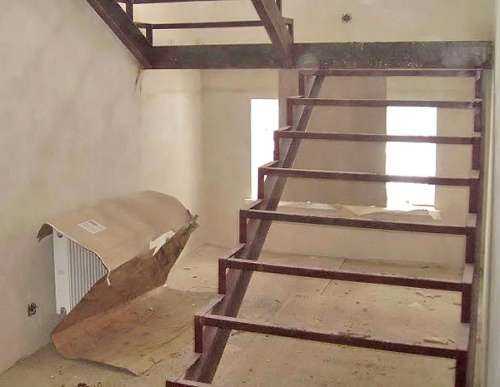

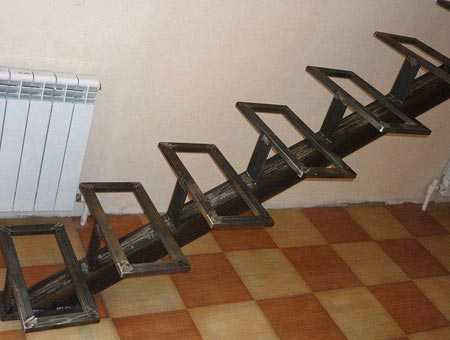

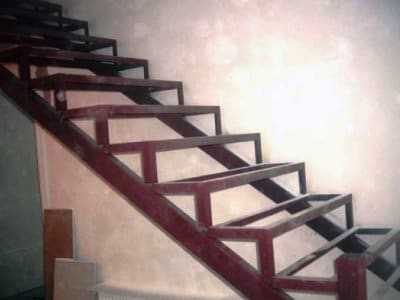

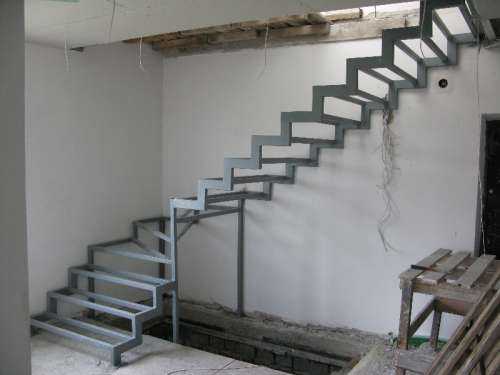

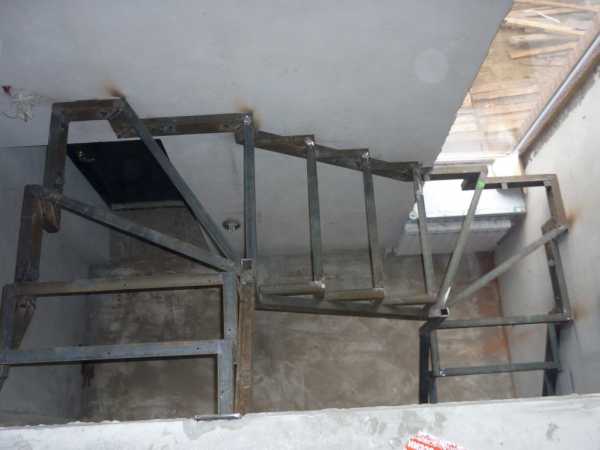

Смонтированный каркас металлической лестницы

Недостатки

Одним из недостатков можно назвать громоздкость сходней и перил. Но благодаря умениям современных разработчиков, можно легко подобрать схему, которая будет максимально соответствовать по нагрузке для определенного помещения.
Некоторые изгибы и декоративные элементы сложно воплотить в жизнь без специальных навыков.

Основываясь на приоритетах и недостатках материала и конструкции в целом, можно делать ставку в пользу или против такого решения.

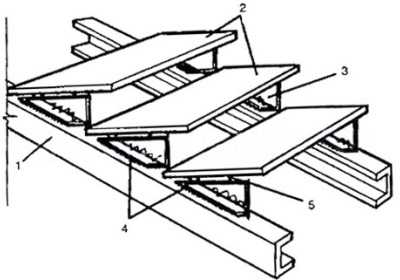

Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы.

Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно сделать чертежи лестницы с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

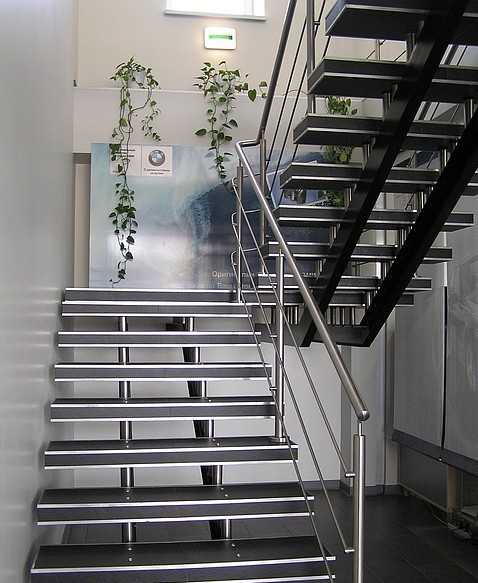

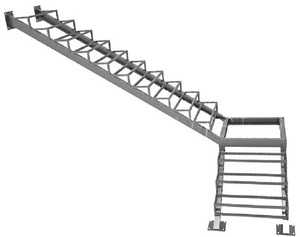

Вариант конструкции металлической лестницы

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

Это облегчает процесс работы;
Позволяет с легкостью организовать порядок действий;
Такие конструкции прочны и долговечны;
Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят проект лестницы на второй этаж .

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Как сделать чертеж металлической лестницы

Самостоятельно сделать чертеж лестницы из металла собственными руками достаточно просто. Для этого нужно осуществить замеры пространства, в котором будут расположены ступени, ведущие на второй этаж.

Необходимые материалы для замера

Для того чтобы осуществить измерение пространства следует иметь под рукой следующие принадлежности:

Рулетку с максимальной длиной;
Измеритель уровня поверхностей;
Мел или специальный фломастер, которым можно сделать необходимые отметки на стене, полу и потолке.

Это минимальный набор принадлежностей, которые помогут качественно и быстро осуществить процесс замера.

Необходимые материалы для чертежа

Чтобы схема была максимально точной и правильной, следует также приготовить ряд канцелярских предметов. А именно:

Остро заточенный карандаш или черный маркер с тонким стержнем;
Лист бумаги или ватман;
Линейка;
Циркуль.

Чертить схему следует внимательно и аккуратно, чтобы при непосредственном процессе установки не допустить погрешностей, которые сложно исправить.

Какие параметры нужно измерить

Чтобы не прогадать и правильно сделать чертеж своими руками, потребуется произвести следующие измерения:

Высота от пола до начала уровня второго этажа под выбранным углом наклона.
Расстояние от пола до ступенек. Если планируется устанавливать сплошную конструкцию, укрепляя ее на полу, то данный замер можно не осуществлять.

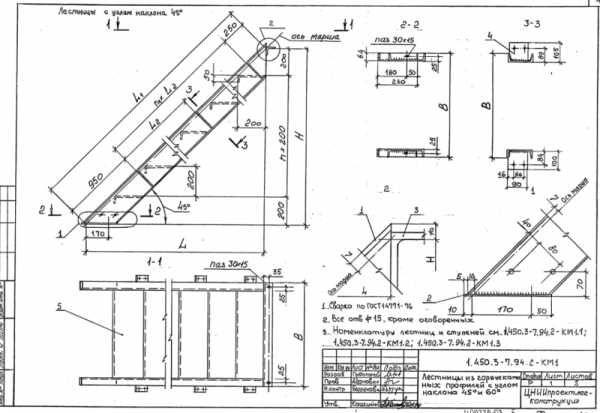

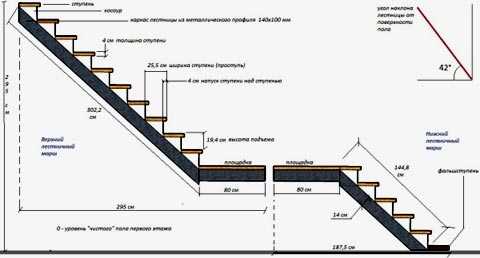

Схема с размерами металлической лестницы

Расстояние от наивысшей ступеньки, которая параллельна потолку, до самого потолка. Это пространство должно составлять не менее двух метров, чтобы человек любого роста, не сгибаясь, мог подняться на второй этаж.

Чтобы правильно сделать металлические лестницы своими руками, следует определить ширину будущих ступенек. Они должны быть не менее 25 сантиметров.

Высоту перепонки, находящейся под ступенькой, также следует рассчитать. Ее оптимальный размер составляет 15 сантиметров.

После осуществления замеров можно переносить записанные параметры на лист бумаги, формируя схему будущих сходней.

Какие нюансы обязательно учесть в процессе

При осуществлении замеров обязательно уделить особое внимание следующим факторам:

Мерить высоту обязательно под требуемым наклоном;
Также стоит учесть, что высота будущих сходней должна быть на уровне начала второго этажа, а не на уровне потолка первого яруса квартиры;

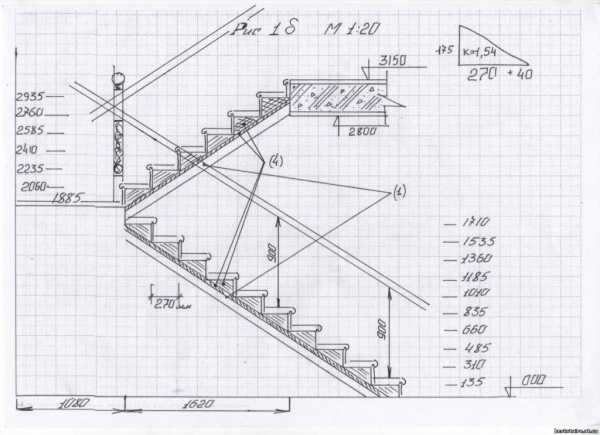

Высота и схема металлической лестницы

При установке в доме металлических лестниц, следует учесть, что эти конструкции достаточно много весят. Поэтому, необходимо укрепить стены перед началом работ или просто убедиться в их прочности, если дом строился недавно.

Какими бывают металлические лестницы

Дизайн лестниц в доме бывает разным, но каждый из них достоин и часто выбираем хозяевами частных загородных домов. Конструкции металлических лестниц бывают:

Такие сходни помогут сохранить максимум полезного пространства в помещении. Ступени выгодно подчеркнут изысканность дизайна и добавят искру в общую картину интерьера пространства. Единственное, что может остановить – это сложность самостоятельного осуществления чертежа.
Без специальных навыков человек не справиться с замерами, необходимыми для столь сложной конструкции. А также непосредственный процесс установки лестничных структур требует некоторой сноровки и умения.
Зная все особенности винтовой лестницы, человек сможет реализовать идею с установкой такой конструкции сходней. После воплощения задуманного интерьер тут же заиграет новыми красками.

Этот вариант чаще всего используют для воплощения идеи по установке лестничных структур. Для такого массива легко нарисовать схему даже тем, кто никогда не сталкивался ранее с подобным заданием.
Маршевые лестницы бывают прямыми, ведущими на второй этаж или с поворотами (это помогает экономить пространство). Измерить параметры, требуемые для чертежа любого из видов таких сходней, очень просто. Достаточно иметь под рукой необходимые инструменты и приспособления.
Непосредственная установка конструкции также элементарна. Следует просто придерживаться пошаговых действий, о которых можно прочесть в любой тематической литературе.

Бывают структуры, ведущие на второй этаж, держащиеся на стене. Под такие конструкции не устанавливают подпорки. Основной несущей и держащей нагрузки конструкцией, является стена.
Поэтому, прежде чем приступать к действиям, следует убедиться, что стены прочны и готовы выдержать столь высокую нагрузку. Если да, то можно смело оборудовать навесную металлическую лестницу.
Такая лестница поможет сэкономить пространство, сделать стиль помещения изысканным.

В чем преимущества чертежей будущих конструкций

Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.

Процесс установки металлической лестницы

Сделать процесс установки быстро;
Самостоятельные чертежи сэкономят средства;
Включить в процесс разработки плана будущей конструкции фантазию;
Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
Ощутить себя настоящим хозяином дома;
Исключить банальные шаблоны из стен собственного дома;
Создать идеально вписывающуюся в интерьер конструкцию.

Поэтому стоит отдать должное вопросу самостоятельного осуществления чертежных работ по планированию будущей лестницы.

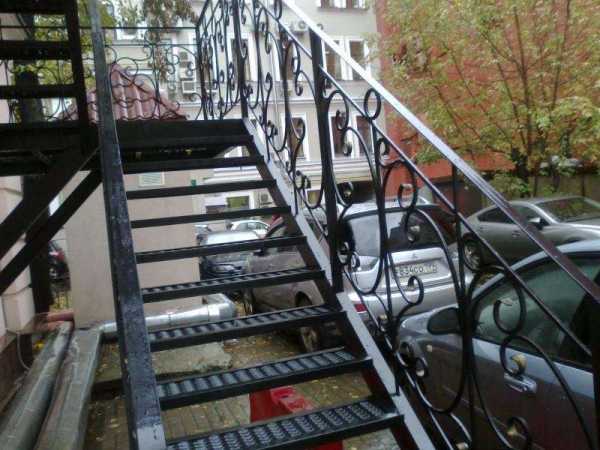

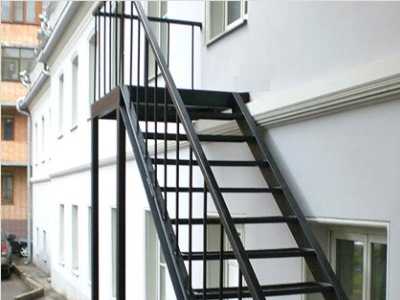

Металлическая лестница на второй этаж с улицы

Металл – это материал, который допустим к использованию в самых разных пространствах. Поэтому решение обустроить ступени, ведущие на второй этаж здания со стороны улицы, вполне допустимо.

Преимущества

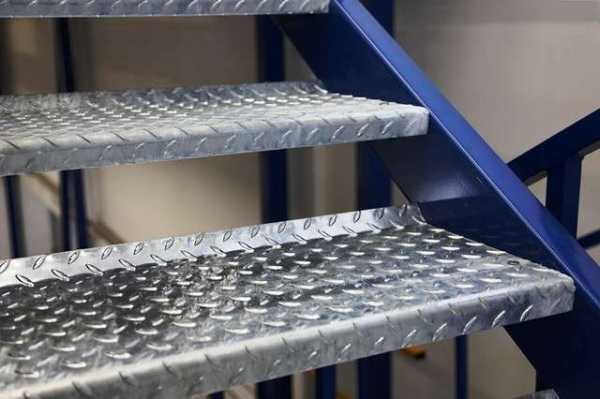

Материал не портиться от влияния климатических факторов.

Крепление сваркой металлических косоуров

При правильной обработке специальными средствами, прослужит долгие годы, не меняя своего изначального вида.

Оборудуя ступенчатую конструкцию на улице, можно допускать некоторые огрехи при измерении требуемых пространств, а некоторые замеры совсем не нужны.

Металлические сходни идеально впишутся под любой фасад дома. Достаточно просто покрасить изделие в максимально соответствующий цвет.

Если выбрать эксклюзивный вариант дизайна сходней, с красивыми изгибами и необычными линиями, можно украсить вид дома со стороны улицы.

Недостатки

Неудобно в холодное время года. Ступеньки могут стать скользкими при выпадении осадков. Но это можно предотвратить, установив специальные ограничители на краях ступеней.

Как облегчить работу

Чертеж металлической лестницы поможет максимально эффективно и правильно осуществить процесс установления лестницы. Поэтому не стоит пренебрегать данным фактором.

Схема модульной лестницы из металла

Правильная и продуманная схема поможет сделать каждый элемент ступеней практичным и изысканным. Ступенчатая структура поможет украсить, облагородить и добавить свежие решения в интерьер частного дома .

Но также облегчить работу можно, пригласив к участию родственников или знакомых. Работая в паре или втроем, процесс установки будет выполнен намного быстрее и качественней. Главное, правильно распределить задачи между помощниками.

Можно заранее написать для себя пошаговую инструкцию, чтобы действовать четко по ней. Это поможет не упустить важных деталей, каждая из которых весьма влияет на итоговый результат трудов.

Чтобы все получилось на высочайшем уровне, не стоит удерживать себя в подобных рвениях. Конечно, самостоятельно начертить и установить металлическую лестницу нелегко. Но стоит бросить вызов подобным трудностям и выиграть эту эстафету. Когда в доме появится лестница, созданная своими руками, ощущение гордости наполнит и вдохновит на следующие действия.

Металлические лестницы – примеры конструкций и технология работ по монтажу

Металл, как строительный материал для изготовления лестниц, на фоне иных вариантов выделяет оптимальная несущая способность и эксплуатационная долгосрочность. Его технологические качества позволяют создавать малогабаритные легковесные конструкции с конфигурацией любого типа и сложности, металлические лестницы отлично вписываются практически в любые интерьерные композиции. Устанавливаются они, как внутри, так и снаружи строения, ведут в бытовые и в центральные презентабельные помещения.

Содержание

Дополнительный плюс – простейшую сварную лестницу из металла можно сделать самостоятельно, а получив опыт и навыки приступить к собственноручному изготовлению эксклюзивного сооружения.

Металлическая сварная лестница — при желании вполне осуществимая задумка, требующая элементарных навыков в сварном деле, получить их можно за несколько практических занятий

[include id=»1″ title=»Реклама в тексте»]

По конструктивным особенностям лестницы металлические: наружные и внутренние ничем не отличаются от аналогов из бетона и древесины. Согласно типичным нормам и правилам для них вычерчиваются проекты, выбирается наиболее рациональная форма. По методу изготовления они могут быть кованными и сварными. Технику ковки, безусловно, осваивать нужно слишком долго, а вот для получения навыков сварщика достаточно нескольких практических уроков.

К наиболее распространенным типам, проект которых можно воплотить собственноручно, относятся:

конструкции с металлическими косоурами – своеобразными хребтами, к которым монтируются ступени;

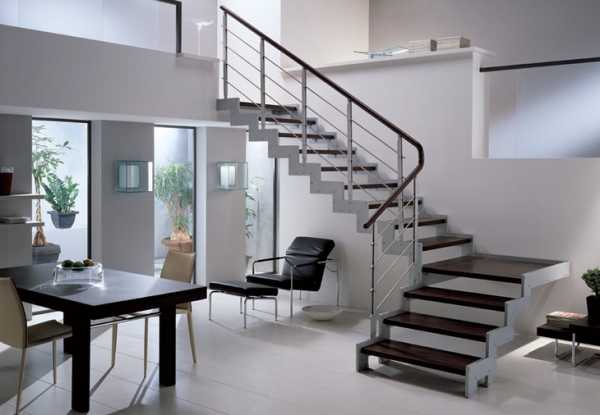

Металлические лестницы: конструкции с одной несущей балкой — косоуром

лестницы из металла на больцах – сооружения без каркасов, состоящие из отдельных ступеней, прикрепленных к несущей стене с помощью специальных болтов;

Металлическая лестница, отдельные элементы которой крепятся с помощью болтов к стене

сооружения на наклонных несущих балках – тетивах, между которыми располагают проступи и подступенки или только проступи;

Лестница с двумя боковыми несущими балками — тетивами

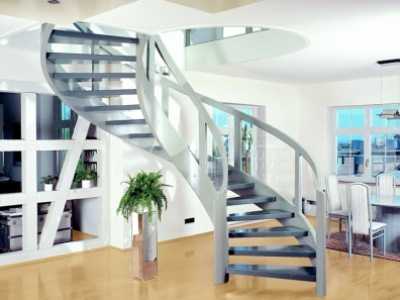

винтовые лестницы со спирально расположенными лестницами и несущей центральной колонной;

Изготовление металлической лестницы винтового типа лучше доверить специалистам или собрать ее из готовых заводских модулей

сборные металлические лестницы, состоящие из сделанных на заводе модулей, процесс сооружения их напоминает сборку несложного детского конструктора.

Опираться металлическое сооружение может лишь на перекрытия. Для повышения надежности могут быть установлены опоры под лестничными площадками, под сегментом лестницы с забежными ступенями.

Площадка металлической сварной лестницы с опорой, выполненной из металлической трубы

Площадки также можно зафиксировать консолями, а стойки скрыть в стене. Функцию несущего элемента под металлическую лестницу с успехом может выполнить бетонная или кирпичная специально построенная межкомнатная стенка.

Своими руками можно сварить не только каркас, но и соорудить под него опорную стену из кирпича

Технологичный прочный материал замечательно сочетается с любым видом отделки, с древесиной, бетоном, кирпичом, натуральным камнем, стеклом и его органическим аналогом. Любым видом ограждений можно оснастить металлические лестницы: фото демонстрирует, как чудесно смотрятся сооружения со стандартными вертикальными балясинами и традиционными поручнями. Вместо стандартных элементов могут быть использованы параллельные прокиды, стеклянные или перфорированные стальные экраны, ручная ковка и резное дерево.

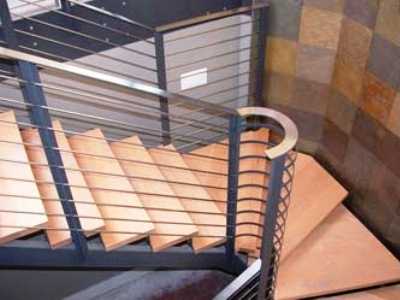

Разные варианты оформления металлических лестниц: слева ограждение из оргстекла, слева хромированные параллельные прокиды

Обратите внимание. Детали ограждений могут крепиться к металлической лестнице двумя способами: монтироваться на ступень или фиксироваться сваркой или болтами к торцу ступени.

Крепление элементов ограждения к торцу ступеней, опирающихся на пилообразную тетиву, сделанную из листового металла

В зависимости от эксплуатационной специфики и диктата стилистики несущие металлические элементы могут быть дополнены ступенями из бетона, из просечно-вытяжных листов, керамогранита, арматурной стали, из рифленого железа и др. В холе загородного дома будет отлично смотреться металлическая лестница с деревянными ступенями, построенная по оригинальному проекту. Ее более скромный аналог с успехом обеспечит сообщение между бытовыми помещениями или поможет обустроить отдельный вход в мансардный этаж.

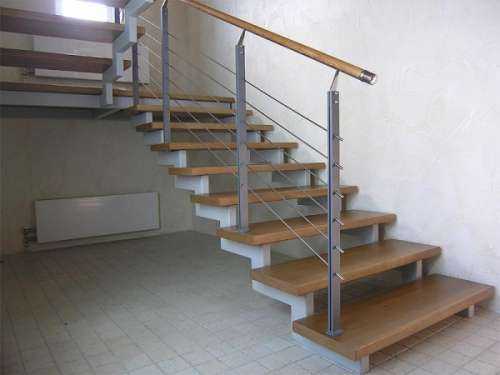

Металлическая лестница с деревянными ступенями: вариант крепления вертикальных балясин с помощью болтов

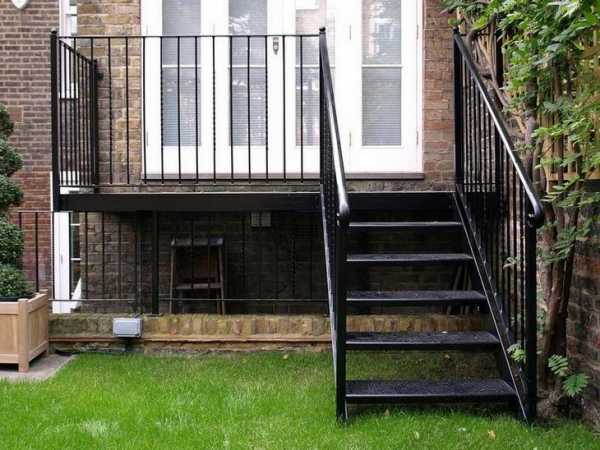

Установленная за пределами здания лестница может быть полностью металлической, а вот созданное из одного лишь металла средство внутреннего межэтажного сообщения не будет радовать пользователей приятными тактильными ощущениями и теплом. Внутри желательно использовать отделку. Причем лестница из металла может быть оснащена не только стандартными разновидностями ступеней, вполне применимы ковролин, износоустойчивый ламинат, паркетные плашки, облицовочная керамика.

Для изготовления потребуется сварочный аппарат, механическая пила и наждачный круг для удаления заусенцев. Если предполагается обшивка древесиной, то еще и циркуляционная пила, струбцины для временной состыковки деталей и сверла по металлу для формирования отверстий под саморезы.

[include id=»2″ title=»Реклама в тексте»]

Согласно созданному заранее проекту, о выполнении которого прочесть можно в соответствующей статье, рассчитывается, сколько потребуется метров металлического профиля, труб, стальных листов и арматурной стали. Следует учесть, что достойная металлическая лестница своими руками будет сварена после ряда практических занятий, курс которых можно также пройти самостоятельно по видео и описанию.

С помощью компактного аппарата для электродуговой сварки выполняются прочные швы, превращающие сооружение в монолитную конструкцию с равнозначными в любой точке характеристиками прочности

Для изготовления несущих балок (косоура или тетивы) рекомендовано использовать швеллер, подойдет двутавр, вполне пригодна уголковая сталь, трубы с прямоугольным сечением.

Данная простейшая лестница из металла своими руками сооружаться будет из поставленного на ребро швеллера с размерами 8-10. Если предполагается последующая обшивка, для изготовления ступеней можно использовать листовую сталь, для ступеней наружных конструкций потребуются листы с рельефом, подойдет прессованный решетчатый металлический настил или подобный материал с противоскользящими свойствами. Для ограждений нужна будет угловая сталь, для выполнения опор для проступей арматура.

Схема простой металлической лестницы с несущими балками из швеллера, к которым привариваются сделанные из арматуры кобылки

Из арматуры нужно сделать по проектным размерам кобылки – конгруэнтные друг другу опорные приспособления, устанавливаемые на балку.
К той части кобылки, на которую непосредственно «ляжет» ступень, нужно приварить кронштейны для крепления.
К поставленному на ребро швеллеру надо приварить кобылки по точной, заранее выполненной разметке.
С целью достижения полной идентичности второй швеллер рекомендовано приложить к швеллеру-балке с уже приваренными кобылками и скорректировать разметку в случае отклонений.Обратите внимание. Для устройства лестницы со стандартной шириной до 1 метра достаточно сделать два косоура или тетивы. Более широкую конструкцию нужно оснастить тремя и более балками.

Затем все составляющие металлической лестницы собираются воедино посредством электродуговой сварки, если все сделано из металла или путем установки деревянных ступеней.
Готовое сооружение надо обработать грунтом и покрыть защищающим от коррозии составом.

Опорными деталями для крепления ступеней могут служить сваренные из швеллера стойки, металлические уголки, приваренные к несущим балкам.

Варианты привариваемых к несущей балке приспособлений для установки ступеней: слева — сваренные из швеллера, справа из углового проката

Более сложный вариант – изготовление лестниц из металла с вырезанной из толстой листовой стали пилообразной тетивой. Резать нужно, очень тщательно, досконально соблюдая размеры.

Предположим, решено, что наружная металлическая лестница будет оснащена деревянными накладками для проступей. Перед выполнением обшивки надо оценить вероятность закладки дополнительных крепежных деталей.

На металлических ступенях размечается расположение отверстий для саморезов или болтов с шайбами, периодичность 15 см. От торца отверстия должны отступать минимум на 2 см.
К металлическим проступям монтируют подложку из фанеры. Ее крепление производится с помощью специфического монтажного клея с эффектом заполнения, он не сминается после застывания. Заполняющий пустоты клей поможет устранить дефекты, неизбежные даже при качественно выполненной сварке.Внимание. Крепить подложку на монтажную пену нельзя, т.к. она не устойчива к смятию.

Двумя струбцинами накладка из древесины фиксируется на металлической проступи и крепиться саморезами через высверленные отверстия снизу в подтай или открыто болтами с шурупами.

Металлическая лестница с деревянными ступенями: крепление элементов из древесины в «поттай» скрыто от обозрения

Изучив простейшие способы и узнав, как сварить металлическую лестницу, можно смело приступать к устройству простого сооружения, ведущего, к примеру, в погреб. А затем опытный уже исполнитель вполне способен будет изготовить более сложную, более эстетичную конструкцию, собственноручным производством которой не грех будет и похвастаться.

Рекомендуем похожие статьи

Деревянные лестницы своими руками — 4 вида конструкций и рекомендации по их сборке

Металлические лестницы своими руками: чертежи, фото и подробная инструкция

Если необходимо создать металлические лестницы своими руками, чертежи готовых изделий позволят выбрать оптимальный вариант, исходя из наличия инструментов. Можно подобрать конструкцию, выполненную сборным или сварным способом. При этом, важно подготовить необходимое количество материала и декораций.

Особенности самостоятельного монтажа

Для проведения работ используется сварка, пила и наждачка. При необходимости произвести обшивку массивом, хорошо использовать циркуляр и струбцины для соединения деталей. Кроме этого, необходимо иметь заданное количество креплений и сверл по металлу для создания зазоров под саморезы.

Внимание! Если необходима металлическая лестница в погреб своими руками, чертежи позволят произвести правильный расчет необходимого металлопрофиля, труб, листов стали и арматуры.

Посредством небольшого электродугового сварочного аппарата создаются прочные швы. Несущие балки (косоуры или тетивы) создаются с использованием швеллера, двутавра, уголковой стали. Хорошо используются прямоугольного типа.

Лестница из металла

Пример простого устройства на косоурах

Весь процесс осуществляется на основе размещенного на ребре швеллера с параметрами 8-10. При необходимости обшить изделие, для создания ступенек применяется листовая сталь. Ступени внешнего назначения оснащаются рельефным строением. Для этого применяется прессованная решетчатая подставка из металла или аналогичная конструкция с анттискользящими характеристиками.

Для ограды потребуется стальной уголок. Опоры для проступей создаются из арматуры. Суть конструкции заключается в создании простой лестницы из металла с несущими балками из швеллера. К ним приваривают арматурные кобылки.

Лестница из металлического профиля

Из арматуры сооружают кобылки по заранее подготовленным расчетам. Опорные устройства монтируются на балке. На ту сторону кобылки, которая подготовлена для настила ступени, привариваются кронштейны для фиксации. К размещенному на ребро швеллеру приваривают кобылки по предварительной разметке.

Для получения идентичных свойств, второй швеллер прикладывают к швеллеру-балке с уже прикрепленным и кобылками. Корректируется разметка при отклонениях.

Внимание! Для стандартной конструкции с размером до 1 м в ширину, создают 2 косоура или тетивы. Работа с более широкой установкой проводится путем оснащения трех и более балок. Потом все элементы конструкции собирают воедино с помощью сварочного аппарата. Затем размещаются деревянные ступени.

Лестничная установка из стальных элементов

Полученная конструкция грунтуется и покрывается антикоррозийным средством. Опоры для фиксации ступенек могут быть выполнены в виде сваренных из швеллера стоек, металлических уголков, приваренных к опорам.

Сооружение лестницы с тетивой

Более сложным способом выступает создание устройств с вырезанной стальной пилообразной тетивой. Резка осуществляется с соблюдением высокой точности и параметров.

Создание сооружения на больцах с пристенной тетивой начинается с обозначением на графике разрезов лестницы. После соединения линий проводят параллельные отрезки к нижним кромкам ступенек. После измерения отдельных элементов, создается проект в масштабе. Это способствует изготовлению тетивы, размещенной заподлицо к ступенькам. Если необходимо, чтобы тетива выступала выше ступенек, ее ширина увеличивается на заданный промежуток.

Самостоятельный монтаж лестницы из металлопрофиля

Согласно подготовленному шаблону, производится разметка. Основным отличием данной конструкции выступает возможность создания бокового смещения ступенек – выпадение их из пазов тетивы. Для исключения этой возможности, необходимо сделать жесткое крепление к тетиве. После сборки размещения тетивы, монтируются опорные стойки. Они принимают на себя половину массы устройства. Их фиксация проводится с помощью металлических кронштейнов к балкам перекрытий. При условии бетонных перекрытий, то стойки фиксируют закладными болтами или кронштейнами. Для этого следует заранее забетонировать или засверлить их в перекрытиях.
Монтируется поручень и больцы. Они представлены в виде металлических стержней с резьбовыми концами. Между двумя опорами размещают поручень, выступающий в качестве опоры для больцев, к которым фиксируются ступенььки. Поручень работает на изгиб, он обеспечивает принятие массы второй части лестницы. Его создают из металла с обшивкой из дерева.
Ступени фиксируют к больцам. При этом, передний край верхней ступеньки опирается на задний край нижней ступеньки через опору из обрезка трубы, размещенной на больце. Больцы пропускаются через углубления в ступеньках и фиксируются внизу с помощью стальной пластины.

Обшивка ступенек

На ступеньках из металла производится разметка положения зазоров для саморезов, шаг 15 см. От торца зазора отступается на 2 см. К проступям сооружают фанерную подложку. Ее фиксация обеспечивается специфическим монтажным клеем с эффектом заполнения. Не рекомендуется производить крепление подложки на монтажную пену.

С помощью двух струбцин древесная накладка размещается на проступи и фиксируется саморезами. Этому способствуют просверленные зазоры снизу в подтай или открыто болтами.

Источники: http://proekt-sam.ru/lestnica/chertezh-metallicheskoy-lestnitsy.html, http://strmnt.com/dom/build/stairs/metallicheskie-lestnicy-svoimi-rukami.html, http://lestnitsahouse.ru/metallicheskie-lestnitsyi-svoimi-rukami-chertezhi-foto-i-podrobnaya-instruktsiya.html

lestnica-mpl.ru

Лестница из металла своими руками пошаговая инструкция – как сварить ступеньки из уголка?

В наш беспокойный век технического прогресса уже никто не спрашивает «живого» совета, как сделать ту или иную вещь. Сразу заходят в интернет и ищут нужную информацию с подробными выкладками, просматривают видео уроки. Это удобно и практично, появляется возможность получить подробную, а главное бесплатную консультацию по данному запросу. Не преминем и мы воспользоваться возможностью пообщаться виртуально с нашими любопытствующими читателями, дабы просветить их в вопросе как изготавливается металлическая лестница своими руками.

Металлическая приставная лестница без применения сварки

Начать следует с того, что видов лестниц, изготовленных из металла огромное количество. Маршевая, винтовая, приставная – любая из таких конструкций требует навыков сварочных работ и слесарного дела, что, безусловно, не каждому по плечу. Да и сварочный аппарат есть не у каждого желающего чего-либо смастерить. Посему, для начала пошаговая инструкция для «чайников» в слесарном деле по изготовлению приставной металлической лестницы своими руками без сварочных работ. Начнем, как говорится, с элементарного.

Деревянная лестница на металлокаркасе

Для этого нам понадобится уголок с планкой 30 мм. Болгаркой режем два равных куска – опорные вертикали. Размер определяйте сами, в зависимости от желаемой высоты лестницы. После, необходимо нарезать поперечины из того же уголка. Количество поперечин рассчитывайте таким образом, чтобы расстояние между ними в итоге составило 300-350 мм по вертикали. Это оптимальное расстояние, позволяющее удобно взбираться по лестнице, учитывая крутой угол наклона приставной конструкции.

Далее следует в соответствии с ранее проставленными метками на вертикальных частях засверлить отверстия, используя сверло по металлу 8-10 мм. Таким же образом сверлим отверстия по обеим сторонам горизонталей. Крепежными элементами для нашей конструкции послужат болты и гайки — 8-10 мм, в зависимости от использованного сверла. С внутренней стороны уголка (там где гайка) используйте гровер и шайбу. Лестница собирается быстро, как конструктор. Вам останется лишь подтянуть гайки, используя торцевой или рожковый ключ, предварительно уперев в ровную поверхность концы вертикальных стоек. Так лестница получится абсолютно ровной. После всех этих, не таких уж и сложных, манипуляций новоиспеченную приставную металлическую лестницу можно с чистой совестью красить. Кстати, зайдя на наш сайт и почерпнув там нужную для себя информацию, можно без особого труда смастерить и что-нибудь поинтересней.

Винтовая металлическая лестница

Наверное, настало время перейти от «конструкций для чайников» к более сложным. Взять, к примеру, металлические винтовые лестницы. К слову сказать, любая лестница (исключая полностью деревянные) имеет несущий металлический каркас. Винтовая лестница в этом плане не является исключением. Тут уж без сварочных работ точно не обойтись. Как правило, такие работы необходимы, чтобы сварить опорную стойку (штангу) и консоли для поддержки ступеней.

Дополнительно сварка может применяться для крепления опорных штырей (или кованых узорчатых элементов) вместо балясин, поддерживающих перила. Обычно, на установленные консоли делают накладки из дерева, и винтовая лестница получается комбинированной. Однако, при желании можно сделать и цельнометаллическую конструкцию. Вместо дерева можно использовать профнастил, вырезанный в размер ступени болгаркой, и приваренный к ней. Такая винтовая лестница, установленная снаружи, запросто выдержит все погодные перипетии. Не забудьте только ее соответствующим образом обработать во избежание коррозии

Ну, все это довольно просто, скажете вы, и, конечно же, зададите вопрос об изящных конструкциях из кованого металла, виденных вами когда-то на картинках и приводящих всех смертных в восторг.

Что вам сказать на это, друзья? Чтобы овладеть подобной техникой обработки металла нужны годы и, конечно же, соответствующий инструмент. Так что, ежели вы не в состоянии заказать подобную конструкцию у профессионалов, то и экспериментировать не стоит. Начните с малого.

Вопросы и ответы

Итак, вас действительно интересуют вопросы изготовления винтовых (или других) лестниц из какого бы то ни было материала? Тогда вам прямая дорога на наш сайт, где в статьях подробно описан процесс и последовательность производства работ, представлены чертежи и проекты, оригинальные решения и различные идеи по изготовлению отдельных деталей и целых узлов лестничных конструкций. Достаточно сделать несколько кликов мышкой и весь тот объем информации, который мы для вас так тщательно подбирали, будет в вашем распоряжении.

Информация предоставлена сайтом: http://lestnitsygid.ru

Как сделать лестницу на второй этаж из металла своими руками

Что нужно знать в первую очередь, когда вы собираетесь создавать лестницу на второй этаж? Конечно же, ее конфигурацию и материалы, из которых будут состоять элементы.

Конфигурации лестничных конструкций

При наличии свободного пространства на первом этаже самым простым вариантом устройства конструкции своими руками будет обычная маршевая лестница. Именно ее сделать легче всего, так как она не требует кропотливых расчетов.

Маршевая лестница – это конструкция, состоящая из ряда прямых ступеней.

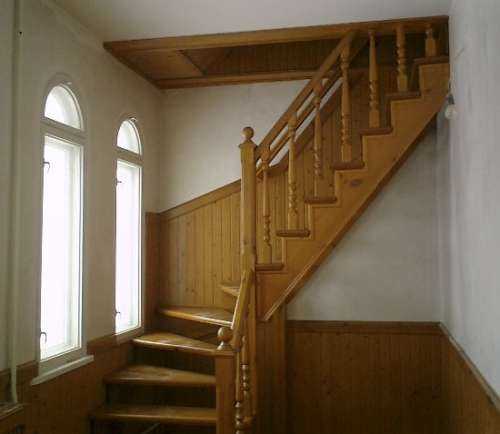

Отдельным видом ее является прямая лестница с поворотом на 90 градусов, иными словами, Г-образная конструкция. Такую лестницу на второй этаж можно делать при недостатке свободного пространства для обычной прямой конструкции.

Винтовая лестница для сооружения своими руками представляет довольно сложный вариант. Пошаговая инструкция ее создания включает расчет забежных клиновидных ступеней и радиуса, который и ляжет в основу спиралевидной формы лестницы.

Когда вы решили, где именно будет стоять ваша лестница на второй этаж, определитесь с материалом. Это второй этап в пошаговой инструкции, который определит стоимость конструкции и саму возможность создания лестницы своими руками.

Вы можете выбрать дерево, металл или камень.

Бетонные конструкции на второй этаж рассматривать смысла не имеет, потому как смотрятся они не лучшим образом и достаточно трудно изготавливаются своими руками.

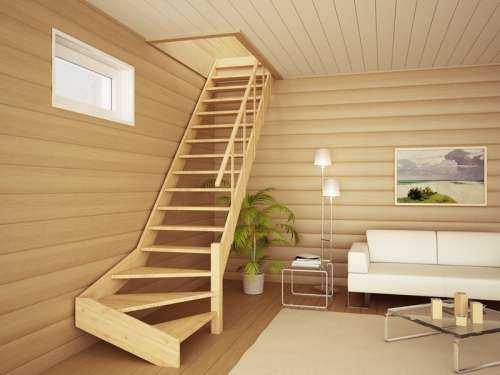

Создание деревянной лестницы своими руками проще всего. Во-первых, материал просто найти и приобрести. Во-вторых, он легко поддается обработке. В-третьих, хорошо сочетается практически с любым интерьером.

Металл также может вполне гармонично сочетаться с внутренним убранством дома, особенно, когда лестница имеет кованые элементы. Но сам материал поддается обработке чуть хуже, чем дерево. Если в первом случае вы абсолютно самостоятельно можете создать любую деталь, то во втором случае, для того чтобы сделать подъемную конструкцию своими руками, вам придется владеть навыками сварки.

Популярными вариантами лестниц являются комбинированные виды, в которых используются оба материала – и металл, и дерево. В таком случае каркас может быть металлическим, а обшивка деревянной. Сверху дерево можно обложить плиткой из натурального или искусственного камня.

Если говорить о выборе дерева, то предпочтение лучше отдавать лиственнице, дубу или буку.

Как сделать металлическую лестницу

Сосна и ель хоть и дешевы, но менее удобны и при строительстве, и в процессе эксплуатации. Не советуют использовать деревья, которые через некоторое время начинают активно выделять смолы.

Следующий этап пошаговой инструкции – определить, каким будет каркас по типу. Лестница может быть либо на косоурах, либо на тетивах, либо на больцах.

Создание деревянной лестницы на косоурах потребует конструирования двух опорных балок с вырезами под ступени, на которые последние и будут устанавливаться. Возможна установка и на одном центральном косоуре. Обычно такие конструкции делают на металлическом каркасе, но придают особое значение креплению.

Тетивы – это опоры ступеней, в которых для последних вырезы сделаны внутри. Таким образом, ступень как бы вставляется в тетиву.

Больца – это штыри, которыми ступени скрепляются друг с другом. Данный вариант металлической или деревянной лестницы может быть выполнен без косоуров или тетив, или только с одной опорой. Обычно лестницу на больцах устанавливают у стены, к которой и крепятся ступени.

Конструкция хороша тем, что не занимает много свободного пространства и идеально впишется в интерьер в стиле минимализм или хай-тек.

Параметры лестницы и их расчеты

Следующий этап в пошаговой инструкции – это расчет элементов металлической и деревянной лестницы своими руками. Что нужно знать для самостоятельного изготовления конструкции?

Вы должны владеть информацией о том, какая у нее будет длина, высота, сколько ступеней в ней будет, какую нужно делать ширину проступи и высоту подступенка. Все это рассчитать достаточно легко.

Высота лестницы – это расстояние от пола до потолка, к которому нужно прибавить толщину перекрытия.

Если пол и потолок разделяют 250 см, то общая высота конструкции будет около 280-300 см. Ширина лестницы – это также важный параметр, который влияет на удобство ее эксплуатации. Но в частном доме ее можно сделать около 90-100 см, так как подниматься и спускаться одновременно будут минимум два человека. Если вы делаете конструкцию лестницы на мансарду своими руками, то ширина ее может быть всего 65-70 см. Если площадь дома вам позволяет, ширина лестничного марша может быть 125 см. Для конструкций с шириной в 90 см обязательным условием является наличие опор с обеих ее сторон. С одной стороны опоры можно делать только в том случае, если лестница будет примыкать к стене. Ширина в 70 см может быть выбрана не только для конструкций, ведущих на мансарду, но и в зданиях, не предполагающих проживания хозяев постоянно. Например, в небольшом двухэтажном садовом домике.

Наклон конструкций в идеале должен варьироваться от 37 до 40 градусов.

Если наклон будет небольшим, лестница займет много места, если наклон, напротив, будет слишком крутым, подниматься по ней будет крайне тяжело.

И все же, основное внимание в пошаговой инструкции уделяется параметрам ступеней, так как от них зависит и длина лестницы, и необходимость или отсутствие таковой в создании маршевой площадки. От ступеней всецело зависит удобство поднятия.

Рассчитать ширину проступи и высоту подступенка можно по специальным формулам. Существует их три вида.

В основе главной лежит параметр величины шага: S=2x+y, где S – это и есть величина шага, х – это величина проступи, у – это высота подступенка. Средняя величина шага, принятая за стандарт, равна 64-66 см.

Другие формулы называются формулами удобства и безопасности.

Если вы хотите своими руками создать безопасную лестницу, рассчитывать параметры элементов ступеней нужно по формуле x+y=45. Если хотите создать удобную лестницу, рассчитывать ступени нужно по формуле x-y=12.

Зная высоту подступенка, вы может вычислить количество ступеней, которое будет у вас в конструкции. Для этого нужно общую высоту лестницы разделить на высоту подступенка.

Конечно, можно воспользоваться и усредненными значениями параметров. Ширина проступи может варьироваться от 22 до 30 см, а высота подступенка от 12 до 20 см.

При количестве ступеней больше десяти, специалисты рекомендуют делать маршевую площадку.

При устройстве лестницы не следует забывать об опорных конструкциях типа перил. Без них можно обойтись только в том случае, если количество ступеней меньше трех. Высота опорных столбов должна быть около 80-100 см. Ширина между балясинами обычно составляет 15 см. Лестницу нужно делать с тем расчетом, чтобы она выдерживала нагрузку около 230 кг, а перила должны остаться устойчивыми при нагрузке в 100 кг.

Если в доме есть маленькие дети, конструкцию, которую вы собираетесь делать своими руками, нужно учитывать соразмерно и с их физическими возможностями забраться по лестнице. Так, высоту подступенка лучше всего делать 12 см и 10 см между балясинами.

Создание лестницы в доме: пошаговая инструкция

Рассмотрим самый простой вариант создания лестницы из дерева на косоурах. Когда все расчеты проведены, а все материалы закуплены, можно приступать к монтажу.

Шаг первый — косоуры

Сначала нужно нанести разметку на доски, отобранные для косоуров, и выпилить зубцы по размерам ступеней с помощью электролобзика. Лучше это делать, прикладывая к доске заранее заготовленное лекало. Работа с деревом хороша тем, что все элементы можно скрепить друг с другом саморезами и гвоздями. Когда косоуры готовы, их нужно установить в отведенной для конструкции место и начинать устанавливать ступени.

Шаг второй — ступени

Поступенки и проступи прибивают к вырезам косоуров. Сами же элементы ступеней выпиливаются из дерева довольно просто по заранее просчитанным параметрам. Если вы желаете сделать своими руками очень надежную конструкцию, ступени лучше всего устанавливать на кобылки, которые фиксируются к косоурам.

Шаг третий – опоры

Когда ступени установлены, лестница практически готова. Осталось лишь установить перила и балясины. Опоры фиксируются к ступеням или косоурам металлическими шпильками. Затем балясины срезаются под выбранным углом лестницы и на них устанавливаются перила.

Шаг четвертый – обработка

Она заключается в шлифовке древесины и ее покраске. Для того чтобы дерево служило долго, на ступени можно положить ковер или отделать их плиткой с рифленым покрытием.

Если вы не желаете создавать простую конструкцию, а хотите видеть в своем доме именно винтовой вариант, то проще заказать комплект элементов и самостоятельно его смонтировать.

При этом следует учитывать, что ступени такой конструкции с одной стороны будут крепиться к стойке, а с другой – к ним будут крепиться перила. Стойку нужно выбирать из металла. Обычно для этого используют трубу с толстыми стенками. Именно в винтовом варианте лестницы часто для ступеней применяют утиный шаг, используя подъемные элементы разных размеров.

Лестницы из металла являются довольно популярными конструкциями. Несмотря на то, что чаще всего их устанавливают в местах общественного пользования, в частном доме металлическая конструкция будет смотреться не хуже. Естественно, лестницу из металла своими руками сделать сложнее.

Металлические лестницы – примеры конструкций и технология работ по монтажу

Если при монтаже деревянной конструкции вам понадобится только материал, лобзик, саморезы и пила, то в данном случае необходимо будет обладать навыками сварки.

Преимущества лестниц из металла

Для начала следует разобраться, а действительно ли конструкция металлической лестницы впишется в ваш интерьер и будет оптимальным вариантом. Конечно, по сравнению с деревянной лестницей у нее есть некоторые преимущества, но существуют и отрицательные стороны.

Лестницы из металла:

Обладают прекрасной прочностью;
Не подвержены деформациям с течением времени под воздействием влажности;
Способны выносить нагрузку в 250 кг;
Обладают большим сроком службы.

Минусы лестницы металлической:

Требуют облицовки, так как дизайн часто не вписывается в общий интерьер дома;
Холодная конструкция, не всегда приятная в эксплуатации;
Сложность при монтаже своими руками;
Высокая стоимость комплектующих.

Что же касается коррозии, которая часто является минусом таких конструкций, то при соответствующей обработке металлических деталей или при покупке нержавеющих элементов ее можно избежать.

Кроме того, все недостатки можно исправить. Если интерьер вашего дома изобилует металлическими деталями и выполнен в стиле хай-тек, то облицовка может не понадобиться. Но, чтобы ходить по ней было приятно, ступени можно обшить деревом или постелить специальные накладки.

Сложность установки конструкции из металла своими руками можно облегчить, приобретая модульную лестницу, не требующую сварки. А стоимость деталей во многом зависит от того, какой каркас вы выберите для металлической лестницы.

Изготовление металлической лестницы своими руками

Чтобы выбрать материал для будущей конструкции, нужно определиться с каркасом. Опора для ступеней бывает двух видов: открытый каркас и закрытый.

Стоимость открытого каркаса будет немного выше, потому что в данном случае лестница не будет требовать облицовки, а значит, материал нужно выбирать качественный и эстетически привлекательный. Обычно косоуры таких лестниц из металла своими руками изготавливаются из профиля прямоугольного сечения. Популярной конструкцией косоуров является лесенка, выступы которой сделаны в соответствии с параметрами подъемных элементов.

В чем заключается основная сложность самостоятельного монтажа? В том, что детали нужно сварить так, чтобы швы были не заметны.

Закрытый каркас в обязательном порядке требует облицовки, поэтому для него можно применять обычные швеллеры.

Существует еще один вид металлической лестницы на одном центральном косоуре. Такую конструкцию используют при создании модульных лестниц. При сооружении конструкции каркас и ступени желательно дополнительно усилить, чтобы при нагрузке не происходило деформаций. Обычно однокосоурная лестница своими руками создается со ступенями, не имеющими подступенка.

При выборе металлического материала важно иметь в виду, что он должен хорошо поддаваться обработке и сварке.

Для устройства каркаса своими руками лучше выбирать трубы прямоугольного сечения, швеллеры, а от шпал нужно отказаться. Если вы не можете определиться, что применить – трубу или швеллер, выбирайте первый вариант. У трубы жесткость больше, а значит, вибрировать при ходьбе она будет меньше.

Крепление ступеней

При устройстве каркаса в виде лесенки, ступени из металлического листа крепятся прямо к ним с помощью шпилек и гаек. В других случаях они фиксируются с помощью кобылок. Сначала их нужно приварить на косоур, а затем закрепить на нее подъемный элемент.

Кобылка изготавливается из небольших кусочков металлического листа или трубы и уголков. При устройстве металлической лестницы на одиночном каркасе кобылку лучше всего делать из листа и швеллера.

Перила для лестницы из металла

При устройстве металлической конструкции совсем не обязательно для монтажа ограждений использовать металл. Заменить его можно и деревом, которое отлично с ним комбинируется. Однако самым интересным вариантом станут кованые перила, которые обладают довольно привлекательным и необычным дизайном.

Ковка бывает двух видов: горячая и холодная. И если горячую ковку могут осуществить только профессионалы в специальной мастерской, то метод холодной ковки вполне можно освоить и своими руками.

Для холодной ковки своими руками вам потребуется зачистной круги сварочный аппарат, молоток и тиски.

Эскиз перил лучше всего создавать мелом на специально подготовленной для этого площадке, для которого нужно в полный размер нарисовать схематично лестницу. Далее следует нарисовать сами перила.

Эскиз должен быть простым, например, в виде волнообразных линий или веток растений. Впоследствии такие перила можно украсить коваными деталями, которые продаются в специализированных магазинах. Длину деталей перил определяют с помощью веревки, по размерам которой и нарезается с напуском профиль. После нарезки с помощью тисков и молотка профилю придается необходимая форма, а затем все части свариваются. Далее создается рама, к которой и привариваются все куски будущих перил. Все швы обрабатываются зачистным кругом и болгаркой, а после ограждение покрывается краской в зависимости от выбранного дизайна.

Лестница своими руками: конфигурация и расчет

По конфигурации лестница металлическая может быть маршевой и винтовой.

При создании конструкции своими руками лучше обратить внимание именно на маршевый вариант, так как расчет и само создание будет проще. Маршевая лестница может быть выполнена на косоурах или на больцах. В последнем случае у вас получится легкая конструкция, которая будто висит в воздухе.

Больца – это металлические штыри, которые соединяют между собой ступени. С другой стороны подъемные элементы крепятся к несущей стене.

Маршевая конструкция может иметь поворот или же быть прямой. Все зависит от ваших дизайнерских предпочтений и площади, которую вы можете позволить под сооружение конструкции своими руками.

Отдельно стоит сказать и о модульных конструкциях.

В данном случае вам не придется производить ступени, каркас и перила своими руками – все этим элементы будут идти в комплекте. При этом одни и те же детали можно собрать так, что у вас может получиться или поворотная конструкция, или прямая.

Расчет маршевой лестницы металлической своими руками производится довольно просто.

Сначала выбирается ширина марша. Для частного дома оптимальным ее размером будет 90 см. Далее выбирается наклон. Для удобства подъема лучше остановиться на наклоне в 37-40 градусов.

После определения данных параметров ищется размер ступеней, высота и длина конструкции.

У ступеней металлической конструкции может не быть подступенков.

В данном случае определять нужно ширину проступи и расстояние между подъемными элементами.

Средняя ширина проступи для лестниц в жилых помещениях может составлять от 22 до 35 см. Расстояние между ступенями лучше делать от 12 до 20 см.

Важно помнить, что металл – материал гладкий, но скользкий. Поэтому если в дальнейшем вы не будете облицовывать конструкцию, на ступени лучше наклеить специальные противоскользящие накладки. Также саму поверхность изначально можно сделать ребристой.

Высота лестницы равна сумме расстояния от пола до потолка и толщины перекрытия. После ее нахождения можно определить количество ступеней, разделив высоту лестницы на расстояние между ними. Длина конструкции ищется с помощью умножения ширины проступи на количество ступеней.

Последнее, что важно учесть при создании лестницы металлической, это распределение нагрузки на нее. Она высчитывается с помощью умножения веса всех ее ступеней на коэффициент 1.1. Если вы желаете узнать ее максимальную нагрузку, то умножать надо на коэффициент 1.4. Число, которое вы получите в итоге, укажет, какой вес лестница способна выдержать.

Лестница из швеллера

Лестница из швеллера – прочная и надежная конструкция, изготавливаемая с одним или несколькими маршами, прямой или винтовой конфигурации. Может устанавливаться снаружи или внутри зданий любого назначения – жилого, промышленного или административного. С помощью декоративных элементов из полимеров, древесины, металла и стекла конструкцию адаптируют к любому интерьеру или стилю фасада.

Преимущества лестниц из швеллера и уголка

Для конструкций из прочного стального профиля характерны:

Устойчивость к повреждениям, высоким и низким температурам. Все элементы обрабатывают грунтовкой с последующим окрашиванием или грунт-эмалью – составом «два в одном». Это обеспечивает стойкость металлоконструкции к влаге.
Способность ступеней выдерживать значительную нагрузку.
Простое обслуживание в процессе эксплуатации.
Широкий перечень возможных конструктивных вариантов – традиционных и оригинальных.

При изготовлении своими руками и отсутствии дорогих элементов – кованых или изготовленных из эксклюзивных материалов – лестница из швеллера имеет вполне доступную стоимость.

Основные условия при проектировании

При проектировании лестницы учитывают основные правила:

Уклон конструкции для жилых строений – 30-40°.
Количество ступеней для одномаршевых вариантов должно быть не более 18, двухмаршевых – не более 16 штук на марш.
В двухмаршевой модели ширина площадки обычно равна ширине маршей.
Лестницы из швеллера и других видов проката, ведущие в жилом доме на второй этаж, рекомендуется изготавливать не уже 0,8 м.
Ширина ступени – примерно 30 см, высота – 14-20 см. В домах с детьми или людьми с ограниченными физическими способностями высоту ступеней делают не более 12 см.
Для стыковки элементов используют сварку или резьбовые соединения. Первый вариант более надежный, поэтому для лестниц с высокой нагрузкой выбирают именно его. Конструкции, выполняющие функции аварийных или пожарных лестниц, дополнительно усиливают.
Ступени наружных лестниц изготавливают из древесины или рифленого листа.

Варианты конструкций

Лестницы конструируют с различными механизмами фиксации ступеней:

Тетива. Это опорный элемент, на который опираются ступени. Используется только в паре. Классический вариант, отличающийся наибольшей надежностью.
Косоур – наклонная балка, на которой сверху на специальной гребенке располагаются проступи. Косоур может быть один или их может быть несколько.
Мощная центральная опора. К ней крепятся ступени винтовой лестницы.

Маршевая лестница из швеллера с косоурами

Для изготовления мало- и средненагружаемых конструкций обычно используется прокат с П-образным сечением №12 или более. Однако в каждом случае желательно произвести профессиональный расчет нагрузки. Затем с его помощью – определить, какой номер швеллера подходит для сооружения конкретной лестницы.

Как своими руками из профильной трубы сделать стремянку?

Швеллер и уголок в основном используют для изготовления каркаса, полностью скрываемого ступенями и облицовочными материалами.

Краткое описание изготовления простейшего варианта каркаса:

швеллер располагают с двух сторон от ступеней полками внутрь или наружу;

из уголка изготавливают гребенки, привариваемые к швеллеру;
гребенки и перемычки из уголка, соединяющие их, служат опорами для ступеней;
каркас фиксируют к вертикальным и горизонтальным ограждающим конструкциям анкерами;
после окончания монтажных работ и испытаний на прочность проводят антикоррозионную обработку всех металлических элементов.

Для облицовки металлической лестницы из швеллера, располагаемой внутри помещения, используют гипсокартонные листы, пластик, древесные материалы, стекло. Ступени изготавливают из дерева, камня, толстого стекла, металла. Главное требование – обеспечение антискользящей поверхности проступей. Для проступей лестниц, располагаемых снаружи, используют рифленый или просечно-вытяжной лист, обладающий хорошими антискользящими характеристиками.

Самостоятельно изготовить из швеллера винтовые и другие сложные лестничные конструкции сложно. И, как правило, для устройства винтовых лестниц или моделей на одном центральном косоуре используют другие виды металлопроката, чаще всего – профильные трубы.

Смотрите также:

interio-style.ru

Металлическая лестница, сделанная по чертежам своими руками

Как сделать металлическую лестницу своими руками? Вот вопрос, которым задаются многие люди, решившие не отдавать строительство своего гнёздышка на откуп работникам-профессионалам, а все сделать самостоятельно. Во-первых, дворцом, построенным своими руками, можно хвастаться до старости. Во-вторых, легенда о предке, который построил дом, наверняка будет передаваться из поколения в поколение!

Единственное, чтобы можно было спокойно спать и не бояться, что лестница не выдержит все возложенные на неё надежды и обязанности, можно только в том случае, если все работы проведены качественно, в частности, большое внимание придётся уделить расчётам, чертежам и подготовке к строительству. Возможно, стиль дома уже выбран, и под него отлично подходит металлическая лестница.

Почему именно она — металлическая лестница?

Итак, приступая к строительству лестницы, стоит учесть, что одним из лучших вариантов будет каркасная лестница, в частности, с каркасом металлическим. Она будет прочной, надёжной и крепкой. Металлические лестницы также бывают разные, можно скрыть каркас под облицовкой, а можно оставить металл как часть декора. Кстати, с точки зрения дизайна металлические лестницы невероятно выгодны, они позволяют фантазии развернуться в полной мере: можно играть с поворотами и углами наклона. Плюс ко всему металл выдержит всё — от веса человека до каких-нибудь тяжёлых резных перил из морёного дуба столетней выдержки.

Какими бывают металлические каркасы?

На одном косоуре (опора располагается посередине ступени).
На косоурах (ступень крепится на опору).
На тетивах (опора сбоку ступени).
На больцах (каркаса нет, ступени крепятся на специальные болты к стене).
Винтовые (опора — столб в центре конструкции).

Скрыть или открыть?

Если бюджет ограничен, то стоит обратить внимание на скрытые каркасы. Скрытый или закрытый каркас означает, что каркаса видно не будет, он закрыт ступеньками. Дешевизна достигается за счёт внешнего облика: красотой такие каркасы не отличаются, а материал для них — дешёвые швеллеры с уголками. Разумеется, несмотря на цену, этакие конструкции будут надёжны, главное, правильно рассчитать прочность. Впрочем, это важно для любой, даже безумно дорогой лестницы — и об этом мы поговорим чуть позже.

Когда деньги не проблема, можно подумать об открытом каркасе, который после установки ступеней и перил покрывают эмалью — такие каркасы весьма элегантны и изящны, если, конечно, сварные швы выполнены сварщиком-«ювелиром» с многолетним стажем. В целом это хороший вариант, когда нужна лёгкость и воздушность в стиле дома.

Делаем металлическую лестницу своими руками

Если вы чувствуете в себе потенциал сварщика, или даже обладаете навыком сварки на элементарном уровне — сделать сварную лестницу труда не составит!

Возьмём за основу одномаршевый вариант. Нужны два ингредиента: уголки и швеллер. Плюс сварочный аппарат как соус ко всему блюду. Рецепт следующий:

Свариваем раму из швеллеров;
На боковые грани навариваем уголки;
Укладываем ступени:
- Можно уложить их на уголок, тогда он полностью закрыт под ступенью.
- Можно доварить к уголкам ещё два отрезка, чтобы они образовали раму, в которую ступень и поместится.
- Никто не запрещает наварить ступени из железа, конечно же, листового. Ещё стоит обязательно заняться тщательной зачисткой всех швов напильником, чтобы убрать неприятные заусенцы, которые могут быть весьма небезопасны, к тому же и выглядят они малопривлекательно.
Грунтуем дорогую сердцу лестницу раствором против ржавчины и красим в любимый цвет.

Считаем и чертим

Есть ещё много разных вариантов строительства своей металлической лестницы, но мы остановились на самом простом из них, свой идеальный вариант из металла вы можете выдумать самостоятельно.

Дальше переходим к самому важному: расчётам и чертежам. Важны они потому, что обеспечивают безопасность эксплуатации. Никому не хочется навернуться с лестницы, в которую были вложены деньги, время и душа.

Требования к лестницам из любых материалов

Минимальная ширина — не менее 900 мм.
Постоянный уклон лестничного марша.
Мощное ограждение, которое справится с нагрузкой в 100 кг.
Глубина ступеней от 270 мм.
Высота ступени около 170 мм +- 10мм.

Для расчёта рекомендуется воспользоваться специальной компьютерной программой, в которой можно создать 3D модель и легко менять любые параметры и элементы, и, следовательно, создать практически лестницу мечты. К тому же компьютер сразу же подготовит и все необходимые чертежи и расчёты.

Но если с техникой дружить не хочется, можно справиться с помощью своих собственных головы и рук. Расчёт сделаем на примере той же самой лестницы, прямой одномаршевой.

Замеры. Нужно узнать расстояние между началом и концом лестницы на уровне пола первого этажа (a). Также нужна высота между полом первого и второго этажей (b). Оптимальный угол наклона — 30−45°.
Длину лестницы высчитываем как гипотенузу прямоугольного треугольника, квадрат которой равен сумме квадратов катетов, а из длины станут известны после замеров.
Подбор количества ступеней, исходя из разрешённых размеров. Затем, определив количество, измеряем глубину и свес (часть ступени, которая свисает над предыдущей).
Размеры получены, далее рассчитываем необходимое количество материалов и отправляемся на строительный рынок!

На первый взгляд, кажется, что ничего сложного в строительстве лестницы нет — на самом же деле нужно быть очень внимательным и аккуратным, чтобы провести сварочные работы по-настоящему качественно, ведь это гарантия длительной эксплуатации.

Металлический каркас весьма нетребователен, а когда основные строительные работы будут закончены, его можно декорировать разными материалами: дерево, плитка, нержавеющая сталь. Таким образом, лестница будет выглядеть весьма презентабельно.

Главный аргумент в пользу лестниц из металла, сделанных своими руками, это все же экономичность строительства. А вырученные такими образом деньги можно будет направить на другие работы, например, ремонт и дизайн помещения.

lestnica.guru

Лестница своими руками из металла – оригинальный элемент интерьера

Последнее время бурное развитие загородного строительства малоэтажных архитектурных строений требует оборудования их межэтажными лестницами. Строительство деревянных конструкций в большинстве случаев связано с привлечением специалистов. Альтернативным решением может стать лестница своими руками из металла. Благодаря технологическим характеристикам этот материал позволяет изготавливать легковесные малогабаритные конструкции, имеющие конфигурацию любого типа и сложности. Лестницы из металла обладает хорошей универсальностью. Их можно использовать для оборудования парадного либо запасного входа загородного дома или дачи, спуска в подвал, а также для подъема на второй этаж.

Металическая лестиницаСодержание:

Главным их достоинством является то, что простейшую конструкцию лестниц можно сварить своими руками при наличии большого желания и небольших навыков владения сварочным аппаратом.

Разновидности металлических лестниц

Металлические лестницы для загородного дома можно сделать своими руками нескольких типов:

На металлических косоурах – своеобразных хребтах, на которых монтируются ступени.
Сооружение на несущих наклонных балках – тетивах, между ними располагают подступенки и проступи.
Лестницы на больцах из металла – без каркасная конструкция, состоящая из отдельных ступенек.
Сооружения винтового типа с несущей центральной колонной.

С учетом типа лестниц делают своими руками каркасы из металла нескольких видов.

Вернутся к содержанию

Закрытого типа

Изготовление такого каркаса предусматривает, что все элементы его будут скрыты ступенями и декоративными боковыми планками. Вследствие чего к внешнему виду не предъявляют повышенных требований.

Лестница закрытого типа
Обычно металлическая лестница своими руками закрытого типа из металла изготавливается из швеллеров. Их соединяют в нескольких местах между собой. На швеллер крепят уголки, которые являются несущей опорой для ступеней и подступенков. Впоследствии лестница с боков декоративно закрывается панелью из стали, дерева.

Вернутся к содержанию

Открытый каркас с косоурами

Изготовление такой конструкции лестницы производится из стального профиля, обладающего прямоугольным сечением. После сварки своими руками оба профиля имеют форму лесенки. На косоурах устанавливают ступеньки и ограждение. Готовая конструкция грунтуется и покрывается эмалью. На привлекательность внешнего вида существенное влияние оказывает качество выполнения сварных швов.

Каркас открытого типа, имеющий один косоур

Лестина на одном и на двух косоуроах
Это конструкция с одной несущей балкой. На нее крепятся площадки для ступенек. Такие лестницы смотрятся очень ажурно и воздушно. В основном такие конструкции устанавливаются для узких маршей лестниц.

Вернутся к содержанию

Особенности монтажа

Наиболее оптимальным вариантом изготовления лестницы из металла является сборка каркаса на косоурах из стальных уголков и швеллера. С последующей отделкой ступеней листом металла с рифленой поверхностью либо дерева.

Рассмотрим, как сделать лестницу своими руками для загородного дома либо дачи.

Изготовление лестниц из металла своими руками условно можно разделить на несколько операций:

Схема монтажа лестницы на косоурах

разработка чертежа с размерами каждой детали;
порезка материала;
сварка узлов;
зачистка заусенцев на швах;
сборка узлов в готовую лестницу;
зачистка поверхности от ржавчины, нанесение слоя грунтовки, покраска конструкции;
отделка элементами из дерева, металла.

Вернутся к содержанию

Необходимая комплектация

Для изготовления лестницы из металла в загородном доме своими руками необходимо иметь:

железный швеллер;
стальной уголок с полкой 30 мм;
полосы листового металла с рифленой поверхностью;
сварочный аппарат желательно инверторного типа с электродами;
болгарки с диском на 125 и 230 мм;
ручную электрическую дрель;
строительный уровень и угольник;
металлическую линейку и рулетку;
маркер.

Вернутся к содержанию

Расчет материала

Количество необходимо металла рассчитываем исходя:

угла наклона изготавливаемой лестницы и ее длины;
размера ступеньки и их количества.

Вернутся к содержанию

Маршевые лестницы

Изготовление своими руками каркаса такого типа довольно простое. Для этого используем швеллер и уголки. Перед началом порезки материалов необходимо разработать чертеж конструкции. Для упрощения его составления можно в интернете найти чертежи металлического каркаса этого типа.

Последовательность операций:

разрезаем швеллер на заготовки необходимой длины;
свариваем раму из порезанного швеллера;
к его боковым граням привариваем своими руками уголки;
крепим ступеньки одним из двух способов:

обычной укладкой полосы металла на уголок, который полностью будет скрыт ступенькой;
довариваются еще два куска уголка, чтобы получилась рама, на которую помещаем ступеньку.

после завершения сварочных работ своими руками необходимо зачистить все швы;

металлическую поверхность тщательно обрабатываем грунтовкой;

осуществляем покраску конструкции.

Вернутся к содержанию

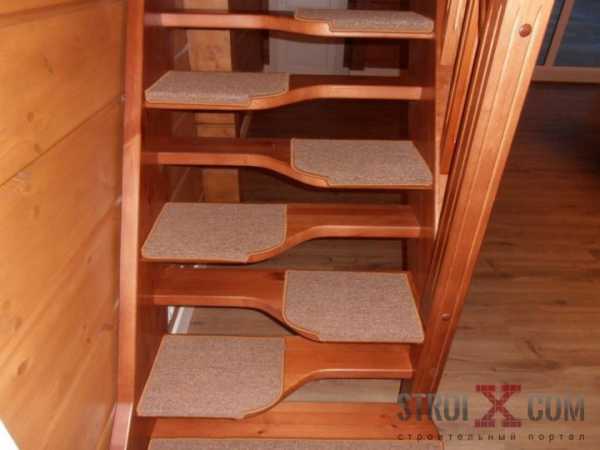

Лестница «Утиный шаг»

Лестница утинный шаг
Если размеры помещения на даче либо загородном доме позволяют установить своими руками только лестницу с углом наклона больше 400, то ступеньки на ней лучше изготовить особой формы. Это веслообразные ступеньки, установленные на противоположных косоурах. Их особенность состоит в том, что на ступеньку можно поставить только одну правую либо левую ногу.

Изготовление каркаса своими руками принципиально не отличается от основы других лестниц. Особенность сварки такой конструкции состоит в каркасе ступени. В этом варианте каждая ступенька изготавливается отдельно, а потом приваривается на косоурах. Чтобы облегчить процесс изготовления и получить однотипные ступени, рекомендуется сделать простенький кондуктор.

Процесс изготовления лестниц такого типа, как и других конструкций, необходимо начинать с составления хотя бы простого эскиза. После порезки металла своими руками с помощью болгарки на нужные заготовки начинаем сварку отдельных узлов конструкции лестницы. Окончательную сборку лестниц делаем в два этапа. На первом:

прикладываем узлы на косоурах;
наживляем их;
проверяем с помощью строительного уровня горизонтальность ступенек и размеры по высоте;
при необходимости вносим коррективы.

На втором этапе – обвариваем окончательно все стыки.

После завершения сварочных операций все швы необходимо тщательно зачистить. Покрыть антикоррозийной грунтовкой и покрасить.

При наличии минимальных навыков работы с ручным электроинструментом и сварочным оборудованием сделать лестницу своими руками не представляется очень сложным мероприятием. Несмотря на некоторые ошибки, появляется возможность воплотить в реальность самые нестандартные идеи при изготовлении лестниц для загородного дома либо дачи. Что практически не представляется возможным при покупке готовых лестниц.

Не забудьте установить перила. Они обезопасят перемещение по лестнице любой конфигурации. Гармонично будут смотреться на конструкции из металла перила, изготовленные из стального прута. Лестница из металла приобретет более изысканный и презентабельный вид, если выполнить ее отделку древесиной твердых пород.

Вернутся к содержанию

stroi-x.com

Лестница из металла своими руками: изготовление и покраска

Такую простую лестницу сделать своими руками возможно

Лестница – главный атрибут многоуровневой постройки. Многоэтажный дом, особняк или частные апартаменты не обходятся без этой важной детали. Лестницы оформляют интерьер помещения, украшают его. Для безопасного перемещения взрослых и детей ступенчатое пространство должно быть просторным и не затруднять передвижение. Ступеньки должны иметь антискользящее покрытие поверхности. От того, из какого материала создан каркас, зависит прочность и срок службы конструкции.

Облицовка деревом металлической лестницы

Как создаются изящные лестницы в доме?

Зачастую владельцы недвижимости хотят создать у себя дома декоративную и эксклюзивную лестницу. Выделить или подчеркнуть некоторую деталь, сделать на ней акцент. В таких случаях дизайнеры создают совершенный элемент, проектируют индивидуальный эскиз и подбирают высокопрочные материалы. Металлические варианты оформления лестниц в таких случаях подходят лучше всего. В них много преимуществ и достоинств исходя из свойств и качества основного профиля. Их легко устанавливать не только внутри для переходов между этажами, но и снаружи. В этом случае они экономят место и подчеркивают помещение.

К тому же каркас легко закрепить с любой стороны здания, хорошо прилегает к стене или как отдельный элемент дизайна. Винтовые металлические ступенчатые ходы с красивыми узорами на перилах подчеркивают вкус владельца.

Виды металлических лестниц

Пролет открытого типа, без подступенков

Различают несколько типов и видов создания ступенек. Всё зависит от дизайна каркаса. Он бывает закрытого типа. Такие пролеты считаются максимально дешёвыми, поскольку предусматривают размещение видимых элементов сверху. К внешнему виду не предъявляется никаких требований. Основное – это прочность и надёжность несущей основы. Открытый тип выглядит более искусно. Здесь важна и устойчивость и декоративный дизайн.
На фото отдельно представлены 2 типа, более существенную разницу можно рассмотреть детально.

Различают 4 вида, каждый отличается особым стилем и грациозностью, рекомендуем рассмотреть фото, предложены в отдельности:

Маршевая – обычная прямая лестница со стандартным размером ступенек, высотой и шириной поверхностей.
Винтовая – металлические ступеньки располагаются по спирали, выглядят привлекательнее предыдущего вида.
Забежная – предмет гордости и совершенства каждого дома.
Дугообразная – с поворотом в виде дуги в любую удобную сторону.

Как сделать самому?

Металлические ступеньки дома можно сделать самостоятельно. Для этого необходимо выполнить несколько этапов.

Подготовить расположение проема для будущей лестницы. Четко определить параметры, размеры и виды планируемой конструкции.
«Зашитая» лестница (закрытого типа) с поступенками
Изготовить сам каркас и прочно закрепить его.
Монтаж и крепление специальных лестничных элементов.

Для того чтобы лестница из металла не мешала проходу и передвижению, экономила пространство и эффектно смотрелась, необходимо ее правильно разместить. Расчет можно выполнить у специалиста-конструктора. Или же сделать самостоятельно. Знание основных правил построения лестницы существенно сэкономит время:

Шаг не должен быть меньше 30 см, и не более 60 см.
Оптимальная высота ступени не должна превышать 20 см. Идеально, если этот параметр достигает 17 см.
Исходя из этих основных параметров, рассчитывается количество ступеней и выбирается уровень наклона лестницы.

Лестницы с поворотами на 180 или 90 градусов рассчитываются с применением математических формул. В любом случае важно знать точные параметры:

Ширина планируемого марша.
Радиус расположения внутренней конструкции.
Ширина плана ступенек.
Длина всей лестничной проекции, замеряется величина от последней ступеньки до высшей точки.

Для более точного просчета можно использовать специальные компьютерные программы, в них легко создается чертеж на миллиметровой бумаге монитора и выполняется рисунок будущего строения.

Декорирование и оформление металла

Красиво и утонченно объект смотрится, если он правильно декорирован и оформлен. На любые варианты металла можно нанести краску или напыление. Цвет и оттенок подбираются под элементы мебели или обоев. Тогда все сочетается и выглядит гармонично. Фото идеально передает стиль лестничного прохода.

Декорирование лестницы ковром и окраской кованых перил

От размещения и рисунка перил тоже зависит профиль лестницы. Важно помнить, лестница, которая расположена дома, обрабатывается и защищается от коррозии теми же способами, что и уличные и подвальные. Поскольку металл имеет фактор повреждения в любом пространстве. Антикоррозия производится перед покраской, необходимо дать время, чтобы все полностью высохло и закрепилось. Вариант создания стеклянных или пластиковых перил – более современное решение. На фото представлены различные варианты лестничного проема дома. Какой из них выбрать, зависит от уровня предпочтений владельца, а также от планируемых затрат.

Достоинства и комбинирование каркасов

Металл имеет массу достоинств, поэтому так широко применяется в различных областях строительства. Почему выгодно использовать его в лестничных конструкциях?

Низкая стоимость качественной и красиво оформленной лестницы.
Надёжность, независимо от места установки и вариантов крепления.
Уникальная возможность создавать стильные элементы, подчеркивать и дополнять планируемый интерьер.
Подходят разнообразные варианты перил, комбинации всех деталей выглядят удивительно и привлекают внимание гостей в доме.

Многие фирмы создают качественные и красивые ступеньки. При выборе важно найти хорошего специалиста, который правильно выполнит работу на всех этапах. Уход и бережное отношение к предмету важны для того, чтобы лестница служила длительный срок. Если у вас есть опыт обращения за услугой «установка лестниц», поделитесь им с нашими читателями. Была ли статья полезной? Узнали что-то новое? Давайте обсудим вместе лестницы из металла, а фото в нашей коллекции помогут вам наглядно представить разные модели этих удивительных созданий.

Загрузка…

makeladder.com

РубрикаРазное
