Вентиляторы для вентиляции – Канальные бесшумные вентиляторы для вытяжки: виды, модели

Содержание

центробежные, видео-инструкция как подобрать своими руками, рассчитать мощность, вентиляционная решетка, виды, подбор для приточной системы, фото и цена

Подбор вентилятора для системы вентиляции является одним из важнейших моментов при проектировке контуров воздухообмена. Крайне важно, чтобы выбранное устройство обеспечивало необходимую производительность, и поступление/удаление воздуха осуществлялось в нужном объеме.

Ниже мы рассмотрим, какие виды вентиляторов для вентиляции используются в разных ситуациях, а также приведем ряд советов по установке агрегатов для бытовых нужд.

Приток и вытяжку можно обеспечивать с использованием самых разных устройств

Разновидности моделей

Радиальные

Радиальными конструкциями называются устройства, у которых рабочие части — лопатки — располагаются на ободе. Сам обод вращается вокруг оси, создавая поток воздуха высокого давления.

Обратите внимание! В большинстве случаев подобные системы устанавливаются за пределами помещения – на крыше или на выносных стеновых консолях. Внутренний монтаж радиальных вентиляторов оправдан только на техническом этаже.

Эффективность работы такого устройства, а также другие параметры определяются формой воздухозаборных лопастей.

Модели с лопатками, загнутыми назад по отношению к направлению вращения обода, хорошую эффективность демонстрируют только при работе с чистым воздухом. Довольно часто такую конструкцию имеет вентилятор для приточной вентиляции. Что касается достоинств данной модели, то наиболее важным следует считать низкий уровень шума при работе даже на пределе мощности.
Прямые лопатки (радиальные и отклоненные назад) часто применяют при обустройстве систем удаления загрязненного воздуха. Конфигурация крыльчатки препятствует попаданию загрязнений на вращающиеся части оси и обода, что существенно снижает износ деталей и облегчает профилактическое обслуживание.
Загнутые вперед лопатки обеспечивают высокую эффективность воздухообмена даже при сравнительно малом давлении
. Форма крыльчатой части позволяет добиться хороших показателей по производительности при относительно небольших размерах устройства, потому таким конструкциям отдают предпочтение при проектировке бытовых систем воздухообмена.

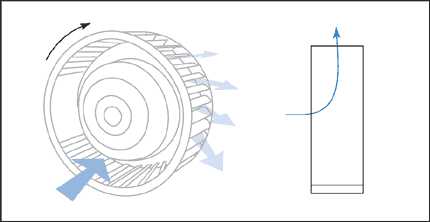

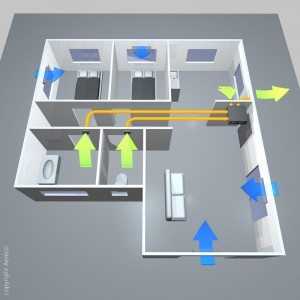

Схема движения воздушного потока

К общим достоинствам данной разновидности устройств можно отнести хорошее нагнетание воздуха, благодаря чему обеспечивается его избыточный приток, а значит, создаются условия для бесперебойной работы вытяжки.

Осевые

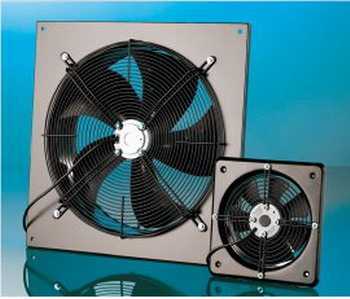

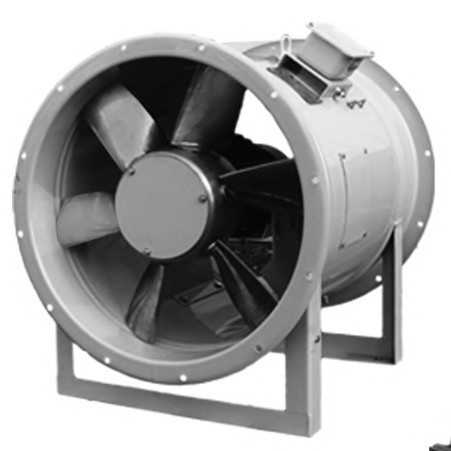

Осевой (аксиальный) вентилятор – самая распространенная модель, которая используется в большинстве вытяжных устройств. Такими аппаратами комплектуются вытяжки, системы принудительного притока, потолочные, напольные вентиляторы и т.д.

Размещение лопастей в канале приводит к уменьшению потерь

Конструкция приборов данного типа довольно проста:

Момент вращения, как и в предыдущем случае, передается на ось механизма.
Непосредственно на оси крепятся лопасти (т.н. пропеллерный тип крепления). От формы и размера лопастей зависит объем транспортируемого воздуха, чем и объясняется разнообразие моделей на рынке.
С другой стороны, монтаж лопастей непосредственно на оси приводит к существенным потерям производительности, потому чаще всего осевой вентиляционный вентилятор монтируется в цилиндрическом корпусе либо воздуховоде с минимальными зазорами между стенками и лопатками.

Осевые вентиляторы системы вентиляции жилых помещений

Обратите внимание! В целях повышения производительности за пропеллерной частью часто устанавливают направляющие лопасти. Монтируя систему воздухообмена в кухне или ванной комнате это можно сделать и своими руками, в качестве деталей взяв пластины из оцинкованной стали.

Диагональные

Диагональный вентилятор является результатом совмещения принципов, по которым конструируются осевые и радиальные модели:

На рабочее колесо устанавливаются лопасти, закрепленные под большим углом.
При вращении колеса давление увеличивается за счет возрастания центробежной силы.
При этом чем больше скорость вращения вентилятора, тем выше нагнетаемое давление.

Диагональная рабочая часть системы дымоудаления

Что касается сферы применения данных устройств, то она весьма ограничена. Как правило, центробежные вентиляторы для системы вентиляции в системах принудительного воздушного охлаждения, а также в приточных контурах большого объема.

Диаметральные

Диаметральные устройства внешне очень сильно отличаются от других аппаратов, которые используются для обеспечения притока и вытяжки:

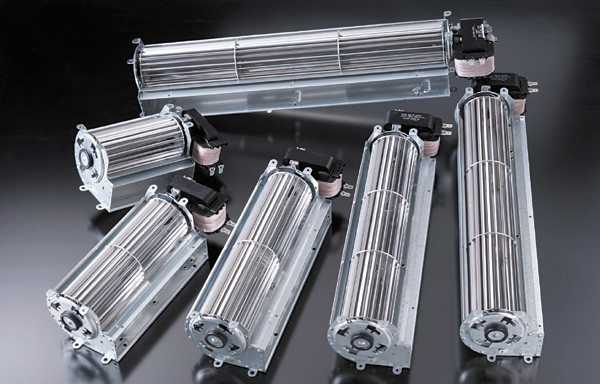

Рабочее колесо представляет собой стержень или цилиндр относительно небольшого диаметра.
На стержне или наружной стенке цилиндра устанавливаются воздухозаборные лопатки. Они могут иметь самый разный профиль, но чаще всего используются модели с лопастями, выгнутыми по направлению воздушного потока.
Воздух проходит с внешней стороны вентилятора, потому для повышения давления движущиеся части обычно располагают в специальных кожухах.

Устройства диаметрального типа

Такая конструкция позволяет перемещать достаточно большие объемы воздуха. По этой причине диаметральные вентиляторы используются там, где необходимо устанавливать относительно компактные аппараты, например, при организации воздушных завес и т.д.

Обратите внимание! Ключевым недостатком диагональных и диаметральных моделей является высокая сложность, из-за которой цена устройств тоже получается немаленькой. Чаще всего они применяются в промышленных сетях воздухообмена, а также при обустройстве вентиляционных контуров современных многоквартирных домов.

Советы по выбору

Определение параметров

Вопрос о том, как рассчитать мощность вентилятора для вентиляции, наиболее актуален при проектировании производственных помещений и общественных зданий: именно там постоянно находится большое количество людей, и потребление кислорода за единицу времени будет существенным.

Для обычных жилых помещений расчет будет достаточно простым, поскольку возможностей для естественной регулировки здесь куда больше.

Инструкция по определению параметров предполагает использование такой формулы:

L = L_norm * N, где:

L -требуемый объем воздухообмена, м³/ч.
L_norm — норма потребления воздуха одним человеком за единицу времени (согласно СНиП 41 — 01 -2003 данная величина составляет 60 м³/ч).
N – максимальное количество людей, которое может находиться в комнате.

Кроме того, для повышения эффективности можно использовать множитель кратности воздухообмена (для жилых комнат – 1-2, для офисов – 2-3, для производственных площадей — 4 и более).

Умножив полученную в предыдущем случае цифру на соответствующий множитель, мы получим рекомендованную производительность вентиляционного устройства. Далее нам останется лишь сравнить результат вычисления с техническими параметрами доступных на рынке моделей и выбрать подходящую.

Заключение

Информация о том, как подобрать вентилятор для вентиляции, и какую разновидность использовать в той или иной ситуации, будет полезна, прежде всего, тем, кто самостоятельно планирует проектировать все коммуникации своего дома.

Для более подробного ознакомления с ассортиментом воздухообменной аппаратуры, а также с тонкостями обустройства вентиляционных сетей рекомендуем просмотреть видео в этой статье.

gidroguru.com

Как подобрать вентилятор для принудительной вентиляции помещения

С новыми технологиями, материалами и конструкциями в наши дома пришли и новые концепции поддержания в комнатах комфортного микроклимата. На смену естественной вентиляции пришла принудительная, в основе которой лежит один небольшой прибор – вентилятор. Он помогает работать вентиляционной системе более эффективно с учетом точных параметров влажности и температуры помещений. Поэтому вопрос, как правильно подобрать вентилятор для вентиляции дома, сегодня очень актуален.

Классификация устройств

Сама технология вентилирования зданий требует наличия двух участков: вытяжного и приточного. Одно без другого существовать не может. Поэтому сегодня в организации вентиляционной системы используются как приточные вентиляторы, так и вытяжные. Сам по себе выбор основывается всего лишь на одной технической характеристике: производительности вентилятора для вентиляции, потому что атмосфера внутри дома не является агрессивной, чтобы учитывать и данный фактор. К примеру, на некоторых производствах устанавливаются взрывозащищенные модели или пылевые в зависимости от среды внутри цехов и служебных помещений.

Говоря о разновидностях вентиляторных установок, необходимо обозначить их различия, в основе которых лежит конструкция крыльчатки прибора. По этому критерию они делятся на две группы:

Осевые. У них крыльчатка напоминает пропеллер самолета. Она насажена на вал электродвигателя и располагается в продольном направлении по пути движения воздушного потока. Самые простые в этом плане конструкции – настенные или оконные. Добавим, что в категорию «осевых» входят и так называемые канальные вентиляторы. Свое название они получили из-за того, что сам агрегат располагается в трубе, то есть, в канале. Эти модели нашли свое применение для организации вентиляционной системы, когда необходимо приточную часть или вытяжную сформировать через стену помещения. В стену они и устанавливаются в виде трубы.
Центробежные. Эти вентиляторы называют еще приборами с высоким давлением. Они мощные с большой производительностью. Обычно такие агрегаты устанавливают за пределами дома, где-нибудь у стены или на крыше, подключая к ним воздуховод. Конструкция собой представляет корпус, в котором расположена крыльчатка, а вот электродвигатель располагается за корпусом: это может быть единая конструкция, когда крыльчатка насажена на вал, или раздельная, когда крыльчатка не насажена. Во втором случае передача крутящего момента производится или через муфту, или через систему шкивов посредству ременной передачи.

Говоря о видах вентиляторов для вентиляции, необходимо добавить, что осевые модели обычно используются или в городских квартирах, или в небольших по размерам домах, или для организации вентиляционной системы в отдельных комнатах или помещениях. Иногда они выступают в роли дополнительной схемы воздухоотведения, особенно, если последний сильно загрязнен.

Критерии выбора

Вопрос, как подобрать вентилятор, обозначает точное определение его технических характеристик. В основном это касается его производительности и мощности электродвигателя. Не всегда эти две характеристики взаимосвязаны.

Итак, выбор вытяжного или приточного вентилятора в зависимости от его производительности проводится с учетом санитарных норм. А точнее, такого показателя, как воздухообмен. Этот показатель для разных комнат будет сильно отличаться. К примеру:

На кухне данный показатель равен 60 м³/час, если в ней эксплуатируется электрическая варочная плита. Если плита газовая с четырьмя конфорками, то уже воздухообмен увеличивается до 90. При этом максимальный показатель – 180.
Туалет или ванная комната – воздухообмен 25-90 м³/час. При совмещенном санузле он уже будет 50-120.
Жилые комнаты – 30 м³/час с учетом на одного человека или 3 м³ на один квадратный метр площади.

В некоторых помещениях, особенно служебных, санитарными нормами установлены не единые стандарты, а кратность обмена воздуха. К примеру, в гардеробной полный объем воздушной массы должен поменяться за один час 1,5 раза. В душевой этот показатель равен «5».

Определение мощности устройства основывается именно на этих характеристиках. Но при этом необходимо учитывать и другие аспекты. Это в основном касается системы воздуховодов. На фитингах происходит снижение мощности на 10%, такой же процент надо бросать и на 1 м длины схемы. К тому же специалисты советуют прибавлять к расчетной мощности еще 10% про запас.

Способы монтажа

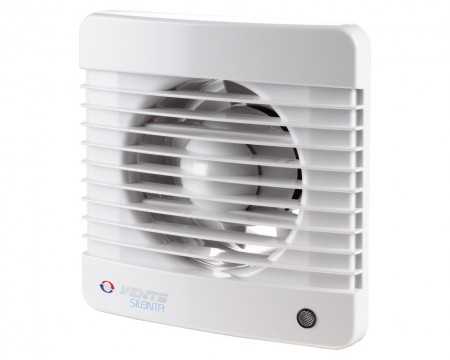

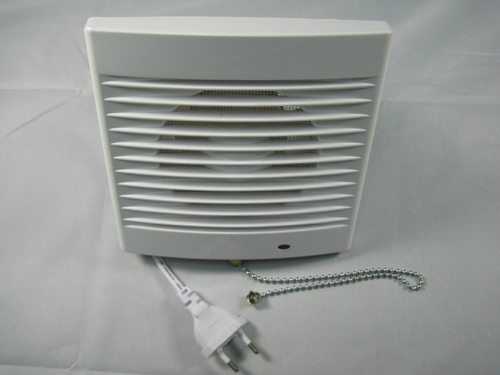

Самый простой способ – это установка вентиляторов настенного и канального типа. Первый крепится к стене со стороны помещения. Для этого его крепят к поверхности несколькими саморезами. Второй врезается в стену, а точнее, в сквозное отверстие, сделанное под монтаж вентилятора. Как таковых крепежных изделий к нему не прилагается. Но для прочности и герметичности зазор межу прибором и стеной заполняют монтажной пеной.

Установка вентиляторов в воздуховод – более сложный процесс. Хотя надо отдать должное производителям, которые предлагают сегодня вентиляторы с входным и выходным отверстиями, унифицированными под размеры воздуховодов. Поэтому проблем со стыковкой двух компонентов вентиляционной системы быть не должно. Если по каким-то причинам размеры сечений вентилятора и воздуховода не совпадают, такое иногда случается при расчете, то для стыковки используются переходники с большего диаметра на меньший. То есть, в этом плане проблем нет никаких.

И последнее. Сегодня на рынке появляются новые материалы, новые приборы, которые от старых традиционных отличаются более высокими эксплуатационными характеристиками. Это коснулось и вентиляторов для систем вентиляции. Поэтому стоит обратить внимание и на них. Они дороже, но более эффективны. У них снижен порог шума и вибрации, меньше мощность, что гарантирует снижение потребления электроэнергии, но производительность осталась на прежнем уровне.

aeroclima.ru

Подбор вентилятора для вентиляции

Главная > Статьи > Коммуникации > Вентиляция

Важным моментом при проектировании воздуховодов является правильный выбор вентилятора. Установленное устройство должно обеспечивать требуемую производительность системы, нагнетая/удаляя воздух в нужных объемах. В зависимости от сложившейся ситуации, в коммуникациях могут размещаться вентиляторы различного назначения, мощности и конструкции. Рассмотрим основные разновидности моделей и условия их наиболее эффективного использования.

Классификация оборудования

Делая подбор вентилятора для вентиляции, сразу необходимо определится с местом установки агрегата и характеристиками вашей системы. В зависимости от своего построения они могут быть:

радиальными;
осевыми;
диагональными;
диаметральными.

У радиальных моделей крепеж рабочих частей (лопаток) выполняется непосредственно на обод, вращение которого вокруг оси создает воздушный поток с высоким давлением. Чаще их устанавливают вне помещений, используя крыши и выносные стеновые консоли, либо монтируют на технических этажах.

Если лопатки загнуты назад от направления вращающегося обода, устройство обеспечивает приточную вентиляцию. Оно характеризуется низким уровнем шумов, но пригодно для подачи лишь чистого воздуха. Монтаж прямых лопаток выполняется при удалении загрязненных воздушных масс. Такая крыльчатка защищает детали от износа, не пропуская загрязнения к рабочим частям модели. Загиб лопаток вперед значительно повысит воздухообмен даже в случаях небольшого давления. Подобные устройства предпочитают устанавливать в бытовые воздуховоды с сетью и без.

Осевыми (аксиальными) моделями комплектуют основную часть вытяжек и систем с принудительным притоком. Тут крепеж лопастей осуществляется на ось устройства, а их форма и размеры подбираются в зависимости от требуемого для транспортировки объема воздушных масс. Чтоб увеличить производительность и уменьшить потери, вентилятор монтируют в специальный цилиндрический корпус или прямо в корпус воздуховода, оставляя минимальные зазоры от стенок до лопаток. Подбор вентилятора для вентиляции этого класса осуществляется на основании его размеров и мощности. Размеры определяются по номеру, соответствующему диаметру рабочего колеса в дециметрах. Категория непригодна для подключения к сети воздуховодов.

У диагональных моделей совмещены конструктивные особенности двух предшествующих описаний. Лопатки в них крепят к рабочему колесу, оставляя большой угол наклона. Раскручивающееся колесо увеличивает центробежную силу, нагнетающую давление. Устройства устанавливают в большие приточные контуры и системы, обеспечивающее принудительное воздушное охлаждение. Также они достаточно дорогостоящие.

К диаметральным моделям прибегают в случаях необходимости перекачки больших и очень больших воздушных объемов. Они сложны и дорогостоящи, но сочетают большую мощность и компактность, поэтому устанавливаются в основном в промышленные и многоквартирные городские контуры.

Расчетная методика

Подбор вентилятора для вентиляции, имеющего общее назначение, более целесообразен в системах, перекачивающих чистый воздух с температурой до 80 °С. Более горячие воздушные массы могут транспортироваться термостойкими моделями, а агрессивные и взрывоопасные среды требуют установки специальных агрегатов. Различают устройства, рассчитанные на низкое (до 1000 Па), среднее (1000-3000 Па) и высокое (3000-15000 Па) давление. При выборе оптимальной модели сравнивают аэродинамические характеристики подходящих изделий. Рассматривая давление и объем транспортируемого воздуха, определяют КПД каждого устройства и выбирают лучшее.

Наиболее просто осуществить подбор вентилятора для вентиляции в обычном жилом помещении либо многоквартирном доме. Достаточно воспользоваться формулой:

L = (Lnorm * N) * k

где:

L – объем воздуха, необходимый для обмена, м³/ч;

Lnorm – воздух, расходуемый человеком за установленное время (норматив СНиП 41 – 01.2003), 60 м³/ч;

N – наибольшее число людей, которые могут оказаться в помещении в заданный момент времени;

k – коэффициент кратности для типов помещений (в жилых 1-2, офисных 2-3, промышленных 4-6).

Правильность определения L можно увидеть из формулы:

V= L / 3600 * F

где:

V – скорость потока, перемещаемого по воздуховоду, м/сек;

F – площадь сечения канала, м².

При нормальном построении системы V должна находиться в следующих пределах:

для магистральных воздуховодов 6-9 м/сек;
для боковых ответвлений 4-5 м/сек;
для распределительных воздуховодов 1,5-2 м/сек;
для приточных половых решеток 1-3 м/сек;
для вытяжных решеток 1,5-3 м/сек.

Получив требуемую производительность вентилятора можно выбрать доступную модель. При этом рассматривают статическое давление, а не полное. Рекомендуется оставлять запас 20-30% на потери давления в тракте, на решетках и соединительных элементах. В протяженных воздуховодах и при наличии большого количества вентиляционных решеток целесообразно устанавливать вентиляторы в серединах вытяжных систем. Также сделать подбор вентилятора для вентиляции можно по специальным программам, наподобие «Systemair», «Korfonline», «Choose&Go», «КВМ-подбор», «Quick_Vent» и других.

expertsamostroy.ru

Вентилятор вытяжной канальный — описание, характеристика, достоинства и недостатки

Человек большую часть своей жизни проводит в помещении, поэтому качество воздуха в доме должно быть на первом месте. Вентиляция в помещении необходима для поддержания стабильной влажности в помещении, быстрого устранения неприятных запахов.

Но главная функция системы вентиляции – устранение болезнетворных микроорганизмов, частиц пилы, которые, попадая в дыхательные пути человека, вызывают аллергические реакции и другие серьёзные заболевания.

Что такое вентилятор вытяжной канальный?

Содержание статьи

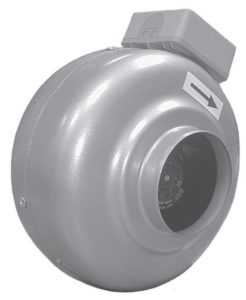

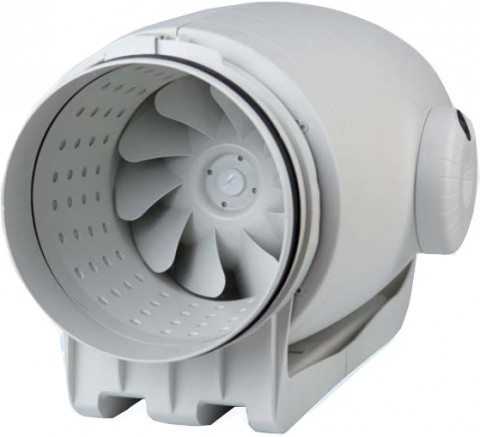

Вытяжная канальная вентиляция – это комплекс устройств, которые монтируются с вентиляционные шахты здания. Есть три вида таких систем, которые различают по виду сечения вентиляционного канала: округлые, квадратные смешанного типа.

Краткая характеристика

Система вытяжного канального вентилятора очень проста в установке, её можно внедрить между простым и подвесным потолком, аккуратно закрыв декоративной решёткой. Именно поэтому дизайнеры в 80% выбирают этот вид вентиляции при обустройстве интерьера помещения.

Предназначение

Главная задача канального вентилятора для вытяжки – удаление из помещения лишней влаги, вредных микроорганизмов и пилы. Вопрос влаги в большей степени относится к помещениям с повышенной влажностью – кухня, ванная. Помимо высушивания, прибор способен увлажнить воздух в комнатах.

Принцип работы в системе канальной вентиляции

Прибор функционирует следующим образом: через кондиционер канального типа, который является основной деталью вентилятора, проходит воздух, попадающий их помещения через специальную решётку.

Кондиционер имеет фильтр, через который воздух очищается, охлаждается и возвращается обратно в помещение. Вследствие этого формируется здоровый микроклимат.

Отличия от бесканальных вентиляторов для вытяжки

Главным отличием бесканальной вентиляции от канальной является отсутствие в первой сети разветвлённых воздухоотводов, благодаря чему она не требует высоких затрат электричества.

Системы бесканальной вентиляции устанавливаются над крышей вентилируемого здания, иногда – в оконных проёмах. Канальные вентиляторы же монтируются в вентиляционную шахту дома.

Преимущества канального вентилятора для вытяжки перед другими разновидностями

Канальный вытяжной вентилятор – это популярнейший вид вентиляции, который используется частными домовладельцами и предприятиями. Он не только простой в монтаже, недорогой и не требует особого ухода, но и характеризуется другими положительными особенностями.

Пользователи выбирают канальные вентиляторы для вытяжки по причине высокой мощности, надёжности и способности устранять неприятные ароматы сразу в нескольких помещениях.

Мощность

Чем выше мощность прибора, тем выше его производительность. Это показатель считается главным при выборе модели, так как определять мощность нужно исходя от площади помещения. Разделив мощность прибора на площадь комнаты также можно рассчитать максимальный расход воздуха.

Способность устранять неприятные запахи в нескольких помещениях

Когда между помещениями установлены арки или двери постоянно открыты, канальный вентилятор может очищать воздух по всему дому. Если планируется использовать прибор для очищения воздуха сразу в нескольких комнатах, то его мощность должна быть не ниже 40–50 Вт.

Надёжность

За невысокую цену владельцы частных домов и квартир получают надёжный и долговечный прибор. Система может бесперебойно работать в течение 5–10 лет подряд. Чтобы вентилятор выполнял свои функции на 100% и вредные микроорганизмы не возвращались в дом после вентиляции, необходимо 1 раз в неделю чистить внешнюю решётку, а раз в 1–2 года полностью менять эту решётку на новую.

Недостатки вытяжного канального вентилятора

Любой прибор, даже такой простой, как канальный вентилятор, имеет свои недостатки. Покупатели, которые не один год пользуются приборами подобного вида, с негативной стороны описывают громоздкость, шумность и сложность установки вентилятора. Но все зависит от модели, не каждая модель обладает сразу тремя недостатками.

Громоздкость

Некоторые устаревшие модели канальных вытяжек имеют громоздкую конструкцию, которую сложно вмонтировать человеку без специальных навыков. Поэтому при покупке лучше выбирать компактные, аккуратные и лёгкие по весу модели.

Шум

Большинство вентиляционных канальных установок издают шум в работе. Зачастую это связано со скоростью воздушного потока: чем она выше, тем больше шума издаёт прибор во включённом виде. Специалисты рекомендуют покупать вентиляторы со скоростью воздушного потока 11–14 м/с. Когда показатель ниже – воздух плохо очищается, когда выше – шум слышен в соседние комнаты.

Важно! Шумность напрямую зависит от лопастей крыльчатки. Если они загнуты вперёд – приор будет создавать много шума, если назад – вентиляция будет происходит бесшумно.

Сложность установки

Если человек имеет минимальные познания в технике, то он легко и быстро вмонтирует вентилятор в вытяжную шахту. В инструкции указана последовательность действий до мельчайших деталей.

Единственный нюанс, которые требует огромного внимания – направление воздушного потока, которое намечено стрелкой на корпусе. Если упустить этот момент и установить вытяжку неправильно, то вместо воздуха их помещения он будет фильтровать воздух из вентиляционной шахты.

Факторы, которые определяют выбор диаметра вентилятора

Перед тем, как прибрести вентилятор, нужно определить, какой вид прибор необходим. Первое, что стоит учесть – форму вентиляционного канал в доме. Если она квадратная, прямоугольная или округлая, то вентилятор должен повторять её форму.

Второй показатель – система управления процессом вентиляции, которая может быть ручной или автоматической. Ручная система регулировки подразумевает включение и выключение вентилятора вместе со светом.

При автоматической системе работа прибора регулируется дистанционно при помощи пульта. В некоторых современных канальных вытяжных вентиляторах регулируется скорость вращения лопастей.

setafi.com

Пример подбора вентиляторов для вентиляции

Сопротивление прохождению воздуха в вентиляционной системе, в основном, определяется скоростью движения воздуха в этой системе. С увеличением скорости возрастает и сопротивление. Это явление называется потерей давления. Статическое давление, создаваемое вентилятором, обуславливает движение воздуха в вентиляционной системе, имеющей определенное сопротивление. Чем выше сопротивление такой системы, тем меньше расход воздуха, перемещаемый вентилятором. Расчет потерь на трение для воздуха в воздуховодах, а также сопротивление сетевого оборудования (фильтр, шумоглушитель, нагреватель, клапан и др.) может быть произведен с помощью соответствующих таблиц и диаграмм, указанных в каталоге. Общее падение давления можно рассчитать, просуммировав показатели сопротивления всех элементов вентиляционной системы.

**V= L / 3600*F (м/сек)**

где L – расход воздуха, м3/ч; F – площадь сечения канала, м2.

Пример расчета вентиляционной системы:

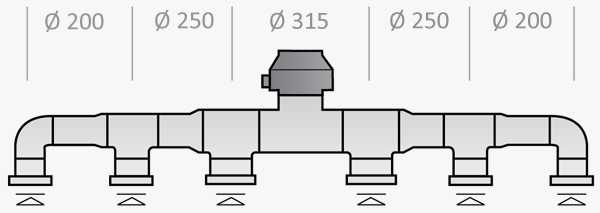

Расчет необходимо начать с составления эскиза системы с указанием мест расположения воздуховодов, вентиляционных решеток, вентиляторов, а также длин участков воздуховодов между тройниками, затем определить расход воздуха на каждом участке сети.

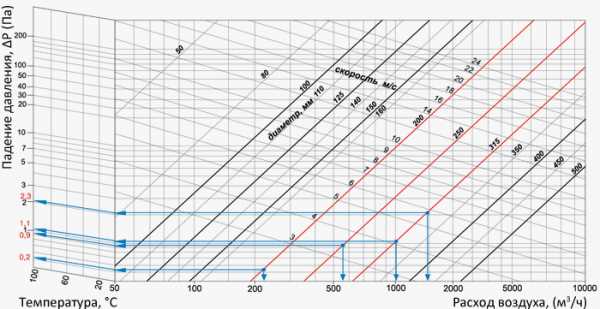

Выясним потери давления для участков 1-6, воспользовавшись графиком потери давления в круглых воздуховодах, определим необходимые диаметры воздуховодов и потерю давления в них при условии, что необходимо обеспечить допустимую скорость движения воздуха.

Участок 1: расход воздуха будет составлять 220 м3/ч. Принимаем диаметр воздуховода равным 200 мм, скорость – 1,95 м/с, потеря давления составит 0,2 Па/м х 15 м = 3 Па (см. диаграмму определение потерь давления в воздуховодах).

Участок 2: повторим те же расчеты, не забыв, что расход воздуха через этот участок уже будет составлять 220+350=570 м3/ч. Принимаем диаметр воздуховода равным 250 мм, скорость – 3,23 м/с. Потеря давления составит 0,9 Па/м х 20 м = 18 Па.

Участок 3: расход воздуха через этот участок будет составлять 1070 м3/ч. Принимаем диаметр воздуховода равным 315 мм, скорость 3,82 м/с. Потеря давления составит 1,1 Па/м х 20= 22 Па.

Участок 4: расход воздуха через этот участок будет составлять 1570 м3/ч. Принимаем диаметр воздуховода равным 315 мм, скорость – 5,6 м/с. Потеря давления составит 2,3 Па х 20 = 46 Па.

Участок 5: расход воздуха через этот участок будет составлять 1570 м3/ч. Принимаем диаметр воздуховода равным 315 мм, скорость 5,6 м/с. Потеря давления составит 2,3 Па/м х 1= 2,3 Па.

Участок 6: расход воздуха через этот участок будет составлять 1570 м3/ч. Принимаем диаметр воздуховода равным 315 мм, скорость 5,6 м/с. Потеря давления составит 2,3 Па х 10 = 23 Па. Суммарная потеря давления в воздуховодах будет составлять 114,3 Па.

Когда расчет последнего участка завершен, необходимо определить потери давления в сетевых элементах: в шумоглушителе СР 315/900 (16 Па) и в обратном клапане КОМ 315 (22 Па). Также определим потерю давления в отводах к решеткам (сопротивление 4-х отводов в сумме будут составлять 8 Па).

Определение потерь давления на изгибах воздуховодов

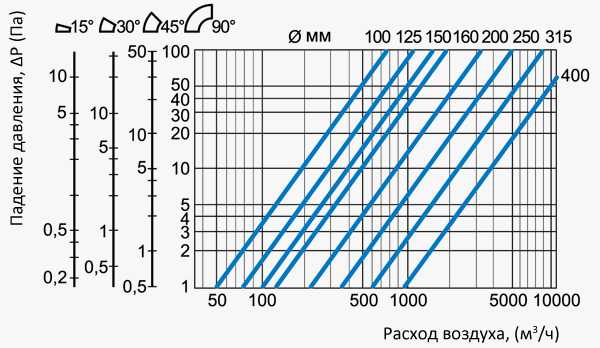

График позволяет определить потери давления в отводе, исходя из величины угла изгиба, диаметра и расхода воздуха.

Пример. Определим потерю давления для отвода 90° диаметром 250 мм при расходе воздуха 500 м3/ч. Для этого найдем пересечение вертикальной линии, соответствующей нашему расходу воздуха, с наклонной чертой, характеризующей диаметр 250 мм, и на вертикальной черте слева для отвода в 90° находим величину потери давления, которая составляет 2Па.

Принимаем к установке потолочные диффузоры серии ПФ, сопротивление которых, согласно графику, будет составлять 26 Па.

Теперь просуммируем все величины потери давления для прямых участков воздуховодов, сетевых элементов, отводов и решеток. Искомая величина 186,3 Па.

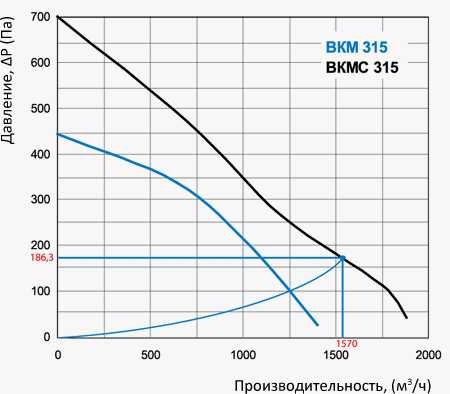

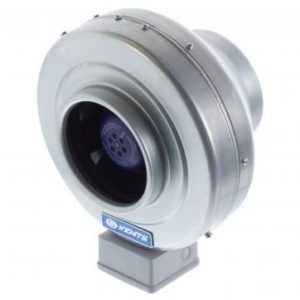

Мы рассчитали систему и определили, что нам нужен вентилятор, удаляющий 1570 м3/ч воздуха при сопротивлении сети 186,3 Па. Учитывая требуемые для работы системы характеристики нас устроит вентилятор требуемые для работы системы характеристики нас устроит вентилятор ВЕНТС ВКМС 315.

Определение потерь давления в воздуховодах.

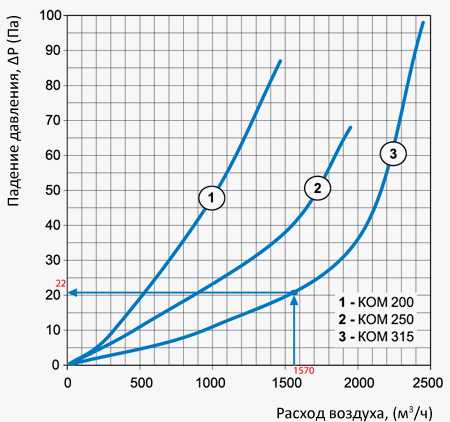

Определение потерь давления в обратном клапане.

Подбор необходимого вентилятора.

Определение потерь давления в шумоглушителях.

Определение потерь давления на изгибах воздухуводов.

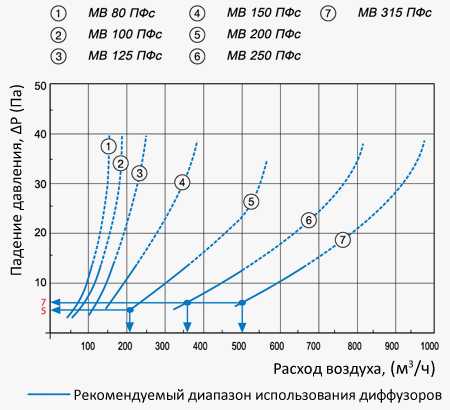

Определение потерь давления в диффузорах.
