Лестницы на второй этаж на металлическом каркасе

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Вот вы и построили собственный дом, но внутренних работ будет еще очень много, особенно если жилище двухэтажное. Одним из важных моментов при его обустройстве, является наличие лестницы на второй этаж. Вариантов ее монтажа и типовых проектов много, но самым надежным вариантом считаются лестницы на второй этаж на металлическом каркасе. Какие имеются схемы и как их реализовать на практике для создания надежной конструкции мы и поведаем.

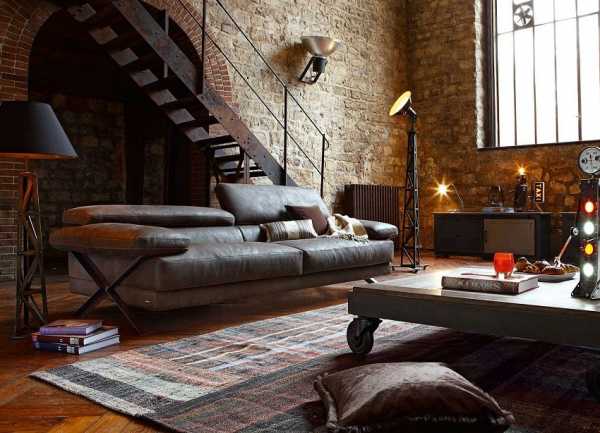

Лестница в доме

Содержание статьи

Видео: лестница на металлическом каркасе

Почему металлический каркас?

Лестницы на второй этаж на металлическом каркасе имею массу преимуществ, среди них:

• Надежность;
• Прочность;
• Широкие возможности для украшения, в том числе большими ступенями и другим декором любого веса.
• Долговечность.

Но выбрать, а уже тем более установить такую лестницу, не так уж и легко и нужно иметь предоставление он разнообразии типовых схем размещения и других важных деталях.

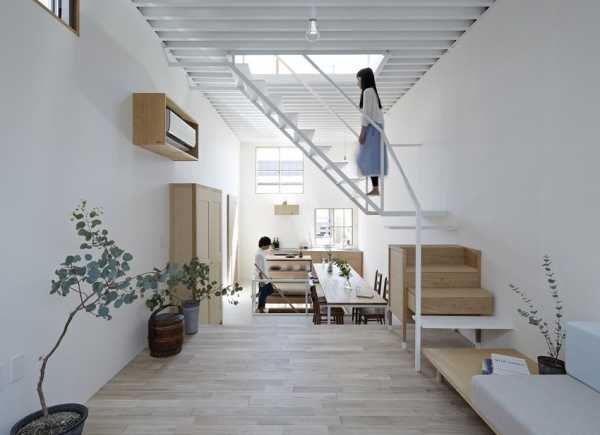

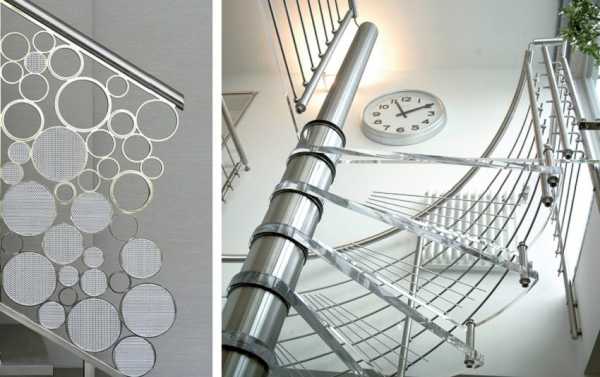

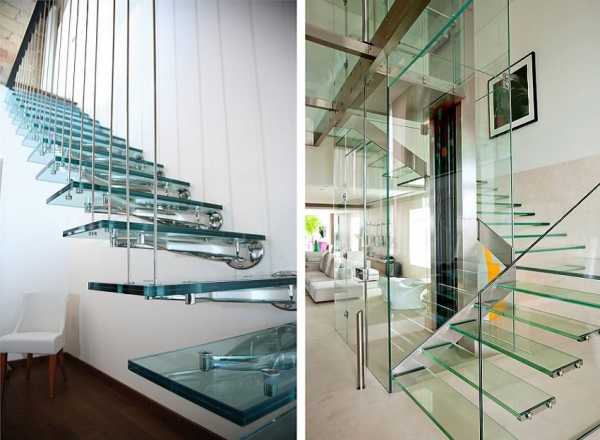

Нестандартная лестница на второй этаж

Типовые конструкции

Так как лестницы в домах используются давно, есть разнообразные их конструкции, к ним относятся:

• Маршевая – эта металлическая опора имеет в своем составе уголки и швеллера. Из последних сваривается каркас, а на них крепятся ступени из уголков. Если запланирована одномаршевая лестница, то допускается использование опорных лаг, они устанавливаются конусообразно. При выборе данного конструктивного решения, следите за параллельностью ступеней к полу.

Маршевая лестница

• На косоурах. Косоур – это опора, которая находится под ступенями, она может быть в двух вариантах – это двойная и одинарная. Первая конструкция размещается с двух сторон лестницы, а ступенька опирается на две точки: один косоур, швеллер или двутавр. Он размещается по средине конструкции, на него закрепляются металлические пластины, на которые в свою очередь монтируются ступени.

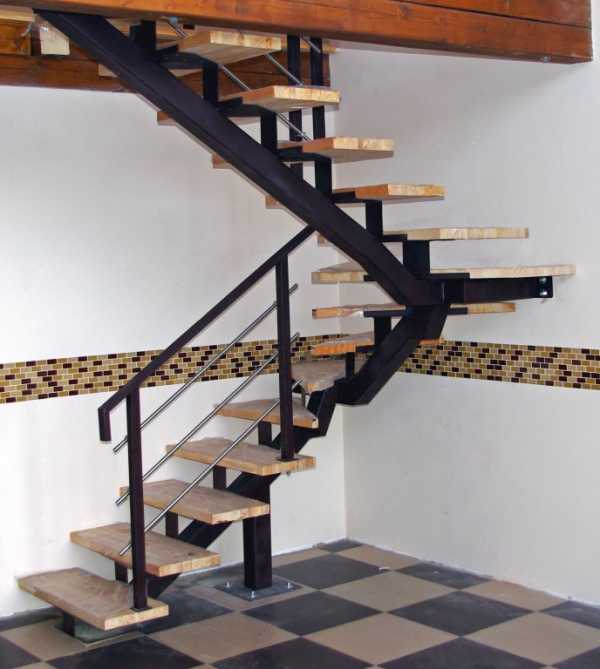

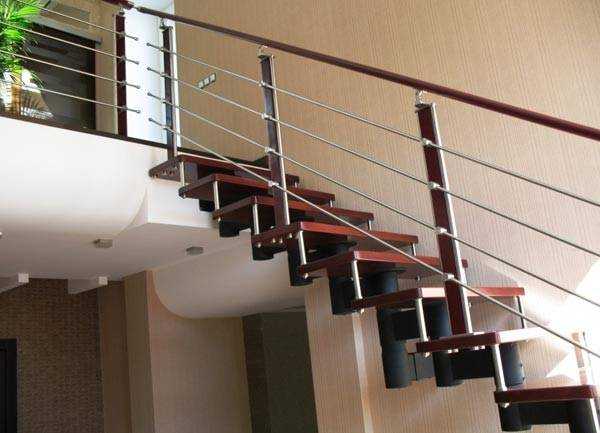

Лестница на косоуре в доме

• На тетивах – то есть на опоре, которая находится сбоку от ступеней.
• Винтовая – такие используются, когда нет возможности установить полноценную лестницу. Роль опоры играет металлический столб в центральной части, вокруг которого монтируются веслообразные ступени. Такой тип лестницы однозначно не пройдет, если в доме пожилые люди или маленькие дети.

Статья по теме:

Лестницы на второй этаж в частном доме. Подробный обзор существующих видов лестниц и практическое руководство по монтажу в отдельном материале.

Требования

Изготовление лестницы на второй этаж на металлическом каркасе дело трудоемкое и требует выполнения определенных правил. И это не спроста, ведь от качества и удобства ее будет зависеть безопасность перемещения и комфорт прохода с первого этажа на второй. К таким правилам относятся:

• Ширина лестничного проема – 90 см;
• Уклон марша должен быть постоянным, величины углов наклона представлены в таблице ниже;
• Самой удобной высотой ступени считается интервал от 14 до 18 см;
• Глубина каждой не больше 27 см;
• Если на лестнице предусмотрено ограждение, то необходимо, чтобы оно выдерживало нагрузку не менее 100 кг;
• Расстояние между стойками – 15 см, и это максимум.

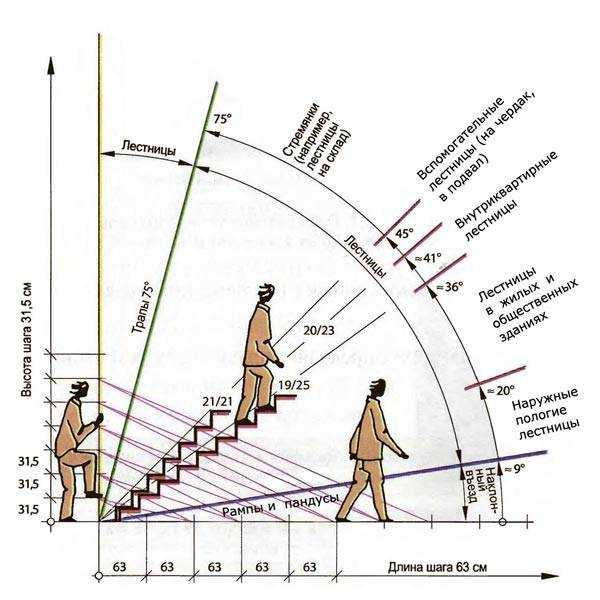

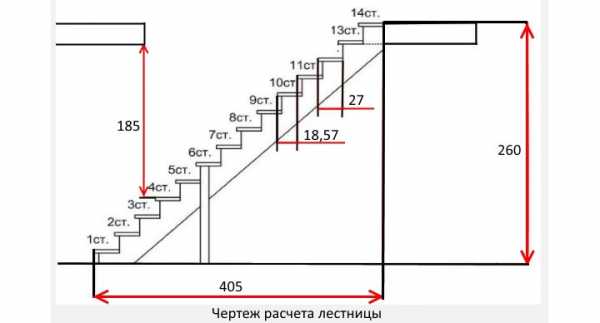

Cхема расчета удобной лестницы

Расчет каркаса

Лестницы на второй этаж на металлическом каркасе требуют тщательных расчетов.  Качество проекта – это половина дела, и ему нужно уделить пристальное внимание. То, что важно учитывать при проектировании, так это конструкция каркаса, метод крепления его и каждого его элемента, размер маршей, проема между этажами, высоту ступеней и их ширину, необходимые материалы.

Про возможные вариации конструкции мы уже поняли, что касается проема, то он имеет прямую зависимость от высоты потолков и крутизны лестницы. Высота ступеней может быть разной, общепринятой считается от 14 до 18, но ее рассчитывать придется в натуре, как и их количество. Это можно сделать, разделив длину конструкции на высоту ступеней.

Когда вы получили все данные, необходимо зарисовать конструкцию на листе бумаги где обозначить все размеры и габариты, это поможет вам при сваривании каркаса и его компонентов.

Подготовка

Прежде чем приступить к работе, нужно подготовить все необходимые инструменты и оборудование. Сварочные работы следует проводить в специальной одежде и перчатках, чтобы не травмироваться. Кончено же нужен ручной инвертор и электроды, а также защитная маска. Нужна также болгарка с отрезными дисками и для шлифовки, дрель и сверла по металлу. Также придется к месту надежный металлический стол, струбцины, тиски, рулетка, угольник и карандаш. Предварительно нужно сделать все замеры и разрезать материалы на необходимые части.

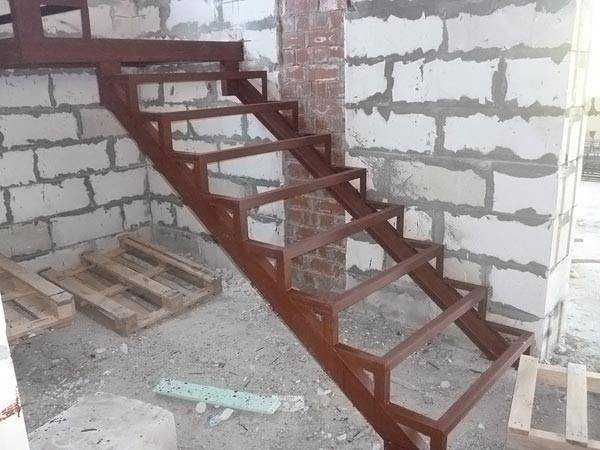

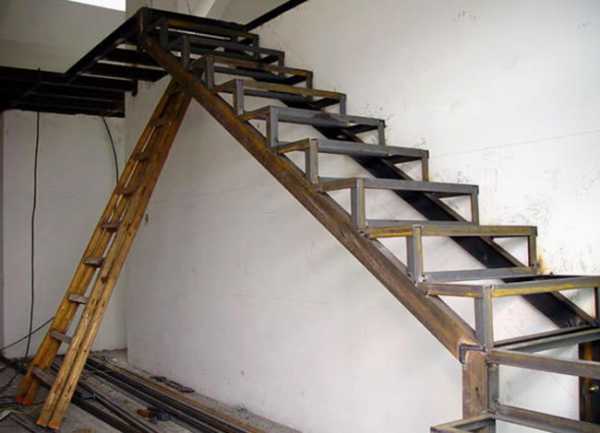

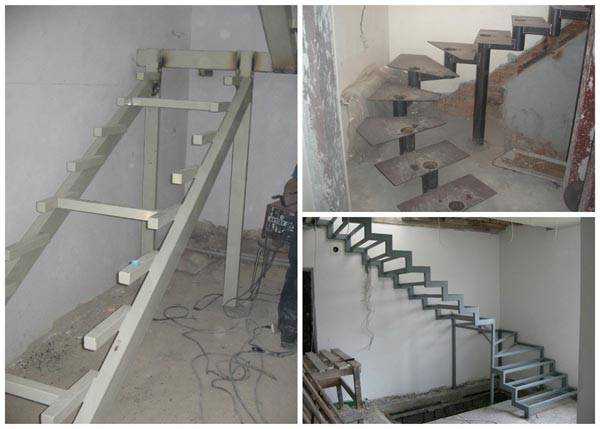

Каркас для маршевой лестницы

Опоры

В самом начале нужно сделать опоры, в зависимости от выбранного типа конструкции они могут быть разными:

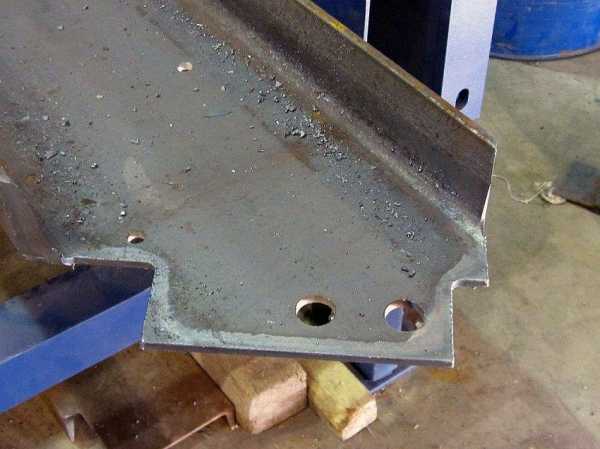

• Металлические косоуры, которые вырезаны из плотного листа металла – это и будет каркас;
• Ступенчатые тетивы – металлические швеллера свариваются один с другим, тем самым на выходе получается ступенчатая тетива;
• Кобылки – основой является швеллер, к которому привариваются кобылки для ступеней;
• С центральной опорой. Лучший вариант – это с использованием металлической трубы.

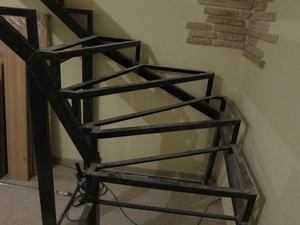

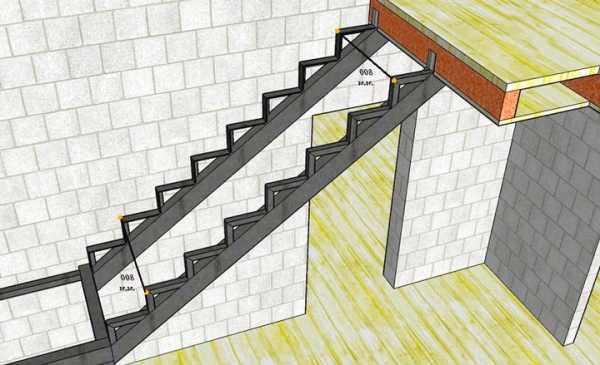

Опоры для разных типов лестниц

Процесс

Вооружившись указанными выше инструментами, нужно сваривать конструкции в соответствии с проектом. Проверяйте параллельности размещения элементов, на которые будут монтироваться ступени (опоры). Хорошо если у вас будет помощник с соответствующей экипировкой, так как некоторые элементы самостоятельно приварить сложно. К примеру, косоуры под прямым углом. Преимуществом изготовления каркаса своими руками, является возможность творения любой конфигурации и оперативно ее изменять.

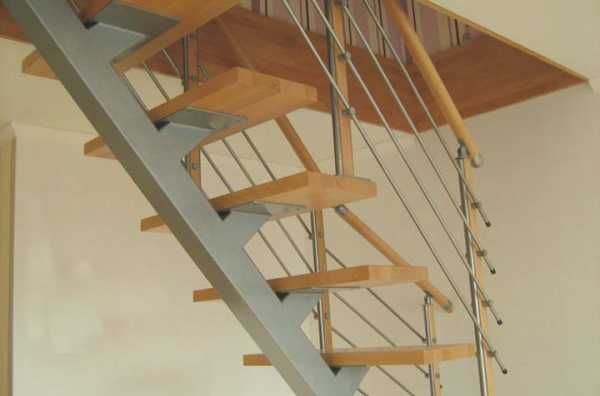

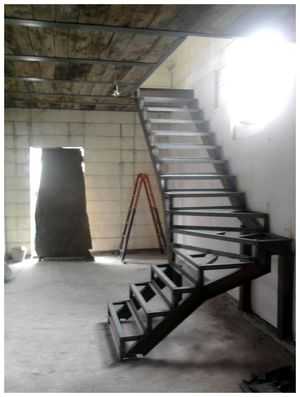

Процесс монтажа лестницы на одном косоуре

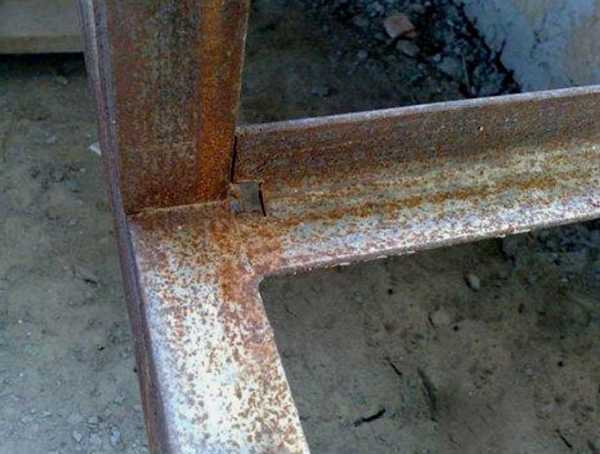

Безопасность металла

Так как металлический каркас лестницы на второй этаж в доме может подвергаться негативным воздействиям, то его необходимо покрыть специальным антикоррозийным составом. Предварительно его нужно обезжирить и прогрунтовать, потом покрыть защитным составом, после его высыхания специальной краской.

Статья по теме:

Лестница на второй этаж своими руками из дерева с поворотом на 90. Пошаговое руководство по расчету и монтажу лестниц с поворотом на 90 в отдельной публикации.

Выводы

Металлический каркас лестницы – это красиво, надежно и долговечно, но только при условии правильного монтажа. Сварка это дело не для новичков, и не имея представления о том, как нужно работать, лучше за такое задание не браться и довериться профессионалам.

Видео: установка лестницы на металлическом каркасе

Понравилась статья?
Сохраните, чтобы не потерять!

homemyhome.ru

Лестница из металла на второй этаж: строим своими руками

Любую строительную металлоконструкцию при наличии оборудованной мастерской можно соорудить самосто ятельно – был бы под рукой нужный стальной профиль. К таким конструкциям относится и лестница из металла на второй этаж. В домашних условиях вполне можно изготовить каркас – тетиву или косоуры, ступени и ограждения.

Все элементы достаточно просто вырезать из стандартного металлопроката. Чтобы соединить детали в единое изделие, необходимо обзавестись обычным сварочным инвертором. Существуют конструкции с разъемными – болтовыми соединениями. В СНиПах и ГОСТах подробно описаны требования, на основании которых можно рассчитать размеры и сделать чертежи. Установить лестницу при необходимости можно снаружи здания или внутри – технология работ одинакова.

Лестница на второй этаж из металла своими руками

Любая лестница состоит из элементов двух типов: маршей и площадок. Марш – это несущие наклонные балки со ступенями, перекинутые от одной горизонтальной площадки к другой. В каждом марше может быть от 3 до 18 ступеней.

Ступень состоит из двух плоскостей:

• горизонтальную часть называют проступь;
• вертикальная перегородка, закрывающая проем между перекладинами, – это подступёнок.

Классифицируют лестницы по различным признакам. Например, по количеству и типу маршей.

• Между этажами может быть один или несколько маршевых пролетов. Марши бывают прямые и изогнутые. В зависимости от выбора конструкции лестницы различают: прямые, круглые, одно- или многомаршевые.

По назначению.

• Если лестница переносная, она относится к классу приставных, специальных, крутых: угол наклона в ней более 60о. Такие лестницы могут быть использованы в качестве чердачных или пожарных.
• Для выхода на мансарду строят компактные лестницы: угол их наклона больше 45о, но меньше 60о. Такие лестницы часто монтируют снаружи здания.
• Главные лестницы имеют угол менее 45о. В основном такие лестницы выполняют функцию межэтажных: по ним наиболее удобно ходить.

В зависимости от формы балок и расположения ступеней по отношению к ним различают лестницы с косоурами и тетивами.

• Если балка прямая, натянута как струна, а перекладины закрыты боковым каркасом с обеих сторон – это лестница с тетивами.
• Если несущая балка похожа на пилу и находится под ступенями – это косоур, каркас ступенчатой формы.

Конструктивные особенности лестниц

• Лестницы с косоурами изготавливают на двух балках (привычный, самый распространенный вариант) и на одной. Во втором случае лестницу называют «на одном косоуре» – несущий профиль располагается по оси маршевого пролета. Лестница на одном косоуре создает ощущение невесомости и выглядит очень нарядно.
• Существуют лестницы с больцами (болтами по-немецки). Роль балки в такой конструкции выполняют перила ограждений. Снизу к ним жестко прикреплены балясины, к которым подвешены ступени. Дополнительную жесткость лестнице придают крепления проступей друг с другом, для этого используются массивные винты, иногда с втулками.
• Консольные – это лестницы, ступени которых вмонтированы в боковую стену.
• Популярны в частных домах винтовые конструкции: ее ступени имеют форму усеченного треугольника и называются забежными. Одним, узким концом перекладины опирается на центральную опорную колонну, второй, широкий смещен относительно нижнего на заданную величину. Внешне такая конструкция похожа на спираль.

Материал изготовления – еще один критерий классификации. Кроме стальных существуют еще железобетонные и деревянные лестницы.

• Однако конструкцию из цементно-песчаного массива – армированную стальной сеткой и отвибрированную – самому смастерить достаточно сложно. Еще сложнее ее установить: для этого дополнительно потребуется мощный подъемный механизм.
• Деревянные лестницы также сложны в изготовлении. Главное, материал не прощает ошибок: деревянную деталь невозможно срастить. К тому же за ними нужен тщательный уход в процессе эксплуатации.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Наиболее конструктивными и технологичными остаются металлические лестницы: все работы по обработке стали можно сделать самому.

Как правильно сделать лестницу на второй этаж из металла

Лестница – объект повышенной опасности. Во-первых, всегда существует вероятность скатиться по ней нечаянно вниз. Во-вторых, это узкое место в доме: при возможной чрезвычайной ситуации здесь образуется скопление людей. Поэтому при проектировании лестницы руководствуются двумя критериями:

• безопасностью, в том числе противопожарной;
• удобством перемещения.

Условия достижения комфортных параметров приведены в технической нормативной документации. Общие технические нормы к лестницам заложены в СНиП 21-01-97.

Дополнительные требования описаны в ГОСТ 23120-78. Сначала остановимся на ограничениях, связанных с безопасностью:

согласно требованиям пожарной безопасности хотя бы одна лестница в доме должна иметь ширину 900 мм;

• площадки и ступени металлических лестниц изготавливаются либо из сплошного рифленого листа, либо из обрешеченных элементов. Это могут быть полосы, положенные на ребро или просечные листы. Требование особенно важно для наружных лестниц: зимой металл очень скользок.
• разрешенная нагрузка на ступени – 200 кг и выше;
• перила должны выдерживать поперечное усилие 100 кг;
• минимальная высота балясин допускается 800 мм;
• просвет между балясинами – до 150 мм;
• марш должен отстоять от боковой стены максимум на 6 см:
• ширина площадки не должна быть уже маршевого пролета:
• длина площадки – хотя бы 1 м
• максимальное количество ступеней в 1 марше – 18 штук.

Дополнительно следует учесть требования: лестница должна быть освобождена от шкафов, полочек и дверок от встроенных коробок.

При проектировании маршей дополнительно нужно учитывать:

• возраст пользователей и состояние их здоровья,
• эксплуатационную нагрузку,
• возможность перемещать крупногабаритные вещи.

Требования к удобству основаны на антропологических данных. Длина шага среднего человека составляет 600 – 640 мм. Значит соотношение высот и длин в элементах лестницы, также должно равняться 600 – 640 мм. Эта закономерность известна инженерам с XVII века. На ее основе сформулировано Золотое правило идеальной лестницы.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

В идеальной лестнице сумма длин двух подступенков и одной проступи равна 600 мм. При этом сумма размеров плоскостей одной ступени равна 450 мм.

Результат в цифрах таков: оптимальная глубина ступеньки составляет 300 мм, а высота 150 мм.

Современный ГОСТ допускает значительные отклонения от этих парамтров. По мнению Ростандарта:

• высота подступенка может лежать в пределах 150 – 210 мм;
• длина проступей должна быть 250 – 330 мм;
• в отдельных случаях допускается минимальная глубина ступеней 100 мм.

При изготовлении лестницы нужно дополнительно следить и за такими соотношениями:

• предельная разница диагоналей марша составляет 4 мм;
• разница высот различных ступеней должна лежать в пределах 5 мм;
• максимальная длина выступа верхней ступеньки, нависающего над нижней, составляет 50 мм.

Рекомендуем к прочтению

Лестницы из металла на второй этаж: компоновка и схема расчета

Лестничные конструкции бывают самой разной компоновки: Т-образные, круглые, винтовые. Прежде, чем перейти к созданию сложных форм, следует разобраться с простейшей конфигурацией – с одномаршевой стальной лестницей. Общая схема построения выглядит следующим образом.

• В межэтажном проеме монтируют две двутавровые балки или ставят на ребро два швеллера № 8, 10 или 12.
• К каждому из них приваривают собранные из углового профиля кобылки – угольники, основания для ступеней.
• К горизонтальной плоскости угольников крепят перекладины, вырезанные из металлического листа либо деревянной доски.
• К торцу балок у самого их окончания приваривают вертикальные столбы – опоры для ограждений. Для их изготовления используют кованый квадрат сечением 12–16 мм.
• Верхние концы столбов соединяют полосой или уголком.
• Конструкцию зачищают от заусенцев, потеков, излишних выступов металла.
• Каркас грунтуют, окрашивают, при необходимости облицовывают деревом, пластиком или другим отделочным материалом.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Чтобы лестница соответствовала техническим требованиям и ожиданиям пользователя, размеры всех деталей заблаговременно рассчитывают.

Примерная схема проектирования лестницы

На первом этапе расчетов следует решить следующие задачи:

• определить количество ступеней;
• вычислить их глубину и высоту;
• найти точку начала лестницы на полу нижнего этажа;
• рассчитать длину маршевых балок или косоуров.

Технология вычислений базируется на геометрических закономерностях треугольников. Приводим последовательность расчета для одномаршевой лестницы:

1. Определяем разницу между уровнями чистого пола 2-го и 1-го этажей.
2. Определяем возможное количество ступеней с учетом допусков по высоте приступенка: общую высоту (мм) делим на 15 – 21 мм.
3. Полученную величину округляем в большую или меньшую сторону до целого значения.
4. Определяем по месту длину горизонтальной проекции марша на плоскость пола нижнего этажа (мм).
5. Вычисляем глубину ступени: длину проекции марша делим на количество ступеней.
6. Дробное значение округляем до целого.
7. Рассчитываем длину маршевых балок – тетив по теореме Пифагора:

• вычисляем квадраты высоты и длины горизонтальной проекции;
• суммируем эти значения;
• извлекаем корень второй степени.

Теперь нам осталось рассчитать уточненную высоту подступенка и уточненную глубину ступени – мы же округлили количество ступеней. Для этого производим обратные вычисления с высотой и длиной лестницы.

Если выполнить расчет для стандартных помещений, то получим результат: лестница для помещения, имеющего высоту потолков 2,7 м, будет состоять из 20 ступенек, а ее длина составит 6 метров.

Пояснение:

Высота лестницы: 2,7 м + 0,3 м (толщина перекрытия с утеплителем и чистовым полом), итого 3 метра. Потребуется 20 ступеней высотой 15 см.

Длина лестницы: 20 перекладин по 30 см – итого 6 м. Если глубину ступени уменьшить за счет выступа, и все ступени сдвинуть на 5 см, то протяженность конструкции можно сократить на 1 м.

Мало найдется частных домов, в которых безболезненно для планировки можно возвести наклонную 6-тиметровую балюстраду. По этой причине строят лестницы самых различных форм. Все они позволяют экономить пространство. Существует множество типов, мы выделим основные:

• круглая или изогнутая – позволяет на 20% эффективней использовать площадь помещения, направление движения меняется на 90о.
• Г-образная – аналогичная по эффективности конструкция;
• П-образная – экономит 30%, при подъеме осуществляется поворот на 180о;
• винтовая – высвобождает 80%, направление подъема изменяется на 360о.

Конструкции с поворотами маршей могут выполняться с горизонтальными площадками либо с забежными ступенями. Рассмотрим каждый из вариантов.

Круглые лестницы из металла на второй этаж

Эти лестницы еще называют поворотно-маршевыми, круговыми, изогнутыми. Их изготовить сложно, но по внешнему виду это самые стильные и красивые сооружения. Особенно шикарно выглядит комбинированная конструкция, в которой сочетаются марши с разным радиусом поворота.

Круглые модели получили распространение в эпоху появления архитектурного направления модерн. Их поначалу строили в дорогих роскошных особняках. Однако сталь – универсальный и распространенный материал, который открывает технологические возможности для создания бюджетных вариантов лестниц. Единственную сложность вызывает операция изгибания тетив и косоуров. Однако квалифицированные сварщики могут изготовить такой каркас собственноручно.

Округлую конструкцию можно сварить из отдельных элементов, каждый из которых состоит из одной ступени. Каркас – это ступенчатые усеченные треугольники или трапеции, которые соединяются под определенным углом. Рассчитать такую конструкцию, владея знаниями геометрии в пределах школьного курса, достаточно просто.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Чтобы понять суть, достаточно представить, что каждый элемент является, по сути, внешней частью одного сектора окружности. То есть, изогнутая лестница – это винтовая, в которой отрезали внутренний круг. Винтовую конструкцию рассчитать проще, ее мы и разберем.

Винтовые лестницы из металла на второй этаж

Спиральные – второе популярное название таких лестниц. В архитектуре конструкция используется тысячи лет: это обязательный атрибут башен в замках и колоколен при церквях. Ее ступени расположены по спирали. Обычно марши располагают в углу здания, тогда каждая ступень одним – узким концом соединена с опорной колонной, а вторым, широким концом опирается на кладку стены. Возможен вариант с больцами: в этом случае консольная часть подвешивается к балясинам.

• Основное достоинство винтовой лестницы – компактность. Все сооружение, независимо от его протяженности, занимает до 3 м2.
• Основной недостаток – малый проем: по ступеням сложно поднять громоздкую мебель.
• Если конструкция грамотно спланирована, передвигаться по лестнице вполне удобно.

Такие лестницы обычно выполняют вспомогательную роль – соединяют основное помещение с мансардой, чердаком или подвалом. Зачастую спиральная конструкция – это самый оптимальный вариант для частного коттеджа на даче.

Требования к безопасности вспомогательных лестниц мягче, поэтому угол наклона винтовых маршей составляет 45о, а высота ступеней достигает 21–22 см.

Ширину маршей рекомендуется выбирать в пределах 70 – 100 см. При всех вариантах использования по лестнице вдвоем в одном направлении ходить сложно, а для одного человека такой ширины достаточно.

Проступи спиральных конструкций имеют треугольную форму, поэтому глубина ступеней в разных концах различается почти в 4 раза. Чтобы подъем и спуск были удобны, длина проступей у колонны должна составлять 100 мм, а с противоположной стороны – 400 мм. Тогда на серединной линии ступень будет иметь оптимальный параметр – около 200 мм.

Важный параметр в расчетах винтовой лестницы – направление входа и выхода. Вектор зависит от количества ступеней и периода вращения лестницы. Для каждой конструкции, расположенной в помещении с определенной высотой, эту величину нужно рассчитывать. Здесь мы приведем справочный параметр:

• при высоте ступеней 22 см лестница в помещении 3,10 м (2,8 м – комната и 0,3 м – перекрытие) сделает один полный оборот. То есть, вход и выход будут направлены в одну сторону.

Винтовые лестницы могут быть выполнены в различных конфигурациях. Основной элемент спиральной конструкции – забежная ступень, которая имеет треугольную форму, встречается во всех других типах лестниц, в том числе и в маршевых.

Забежная лестница на второй этаж

Забежная – от слова забегать: все ее проступи набегают друг на друга. Забежная лестница в чистом виде – это винтовая или круглая. Проступи этих конструкций выполнены в виде трапеции или треугольника. Гораздо чаще забежные элементы встречаются в многомаршевых типах лестниц. Поворотные ступени соединяют различные пролеты вместо горизонтальных площадок.

Отрезки с поворачивающимися ступеньками выглядят очень красиво. Такие лестницы строят в гостиных – изгиб придает помещению элегантность. К тому же забежные марши в значительной степени экономят площадь лестничного проема.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

К примеру, два марша метровой ширины, расположенных под углом в 180о, можно соединить не горизонтальной площадкой, а забежными ступенями. В этом случае только на повороте мы получим 7 ступеней общей высотой 105 –160 см.

Пояснение: встречные марши, каждый шириной 1 м, примыкают к площадке, глубина которой – 1 м. В этот прямоугольник вписывается полуокружность радиусом 1 м. Длина ее составляет 3,14 м. Таким образом, мы можем построить 7–8 ступеней, глубина проступи которых по периметру составит 39–42 см. Высота каждой ступени лежит в диапазоне 15–20 см.

При сооружении забежных отрезков лестниц следует придерживаться определенных правил:

1. Высота забежных ступеней должна равняться высоте маршевых проступей. Допускается отклонение 5 мм.
2. Глубина забежных ступеней по средней линии должна равняться глубине маршевых.
3. Внутренний диаметр окружности должен быть 100 мм и более. То есть, чтобы построить забежный поворотный отрезок, следует предусмотреть минимальный зазор между встречными маршами в 100 мм.

Прямая лестница на второй этаж

В реальной обстановке прямую лестницу на второй этаж сооружают в двух случаях:

1. Если помещение очень длинное, а территория, примыкающая к стене – это проезд. Такая ситуация может возникнуть в производственном корпусе: цеха размещены в сооружениях ангарного типа, длинная однопролетная лестница на антресоль – лучший способ компоновки. Подобные лестницы хороши, когда они расположены с внешней стороны зданий у глухой стены.
2. Если помещение очень тесное, и угол наклона лестницы превышает 50о. Крутую лестницу можно установить для мансардных помещений. Главное условие: глубина ступени должна быть хотя бы 100 мм или более.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

В большинстве случаев в частных домах создают поворотные конструкции.

Лестница из металла на второй этаж – расчет

Многомаршевую лестницу с поворотом рассчитывают по тому же алгоритму, что и одномаршевую.

• Отличие состоит в том, что в конструкцию добавляют еще одну горизонтальную площадку. Таким образом, получают два прямолинейных отрезка.
• Следом решают задачу – на какой высоте ее расположить. Для этого вычерчивают конструкцию на бумаге в двух проекциях. Сумма высот каждого пролета должна быть равна общей высоте каркаса.
• Далее рассчитывают количество ступеней для каждого отрезка. При этом руководствуются правилом, что глубина проступи и высота проступенника на всех интервалах должны быть одинаковыми.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Допускается изменять высоту фризовых ступеней – первой и последней.

Отрезок с забежными ступенями обсчитывают так же, как спиральную конструкцию. Проектируемую глубину проступей закладывают по серединной линии. Добиваются при этом единства параметров для прямолинейных и для криволинейных пролетов.

Лестница на второй этаж из металла с поворотом на 90

Внутренние конструкции обычно устанавливаются в углах здания: марши примыкают к смежным простенкам. Наружный вариант более вариабелен. Место поворота выбирают так, чтобы лестница не ограничивала подходы к двери первого этажа. При этом учитывают расположение дождевых отливов.

Площадку устанавливают на опоры или крепят к стене. Лучшими опорами для металлических конструкций считаются стальные трубы диаметром 100 мм. Нижнюю часть труб опирают на фундамент, который закладывают достаточно глубоко – ниже точки промерзания грунта.

К стенам промежуточную площадку крепят с помощью анкерных болтов или кронштейнов. Зачастую закладные предусматривают еще на этапе проектирования дома.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Важный элемент – конфигурация пола на площадке. Металлическая поверхность коварна: в дождь и снег она обеспечивает минимальное сопротивление между подошвой ботинка и железом. При выборе материала между штампованным листом и просечным железом преимущество отдают сетчатой перфорированной поверхности.

Лестница на второй этаж из металла с поворотом на 180

Встречные марши сходятся на одной промежуточной площадке, которая выполняет функцию отдельной, но очень широкой перекладины. Здесь лестница меняет направление движения на 180о. Применяется конструкция только для наружных лестниц или для строительства лестничных пролетов на отдельных клетках – вертикальных тамбурах.

Существуют комбинированные варианты: между прямыми маршами расположена не горизонтальная площадка, а отрезок с забежными ступенями. Такая лестница своей конструкцией напоминает винтовую.

Еще одна разновидность: встречные марши соединяются с площадкой посредством забежных ступеней. Такая конфигурация встречается достаточно редко: получается консольная конструкция, которая нуждается в дополнительной усиливающей опоре.

В любом случае площадка на лестнице из металла в двухэтажном доме – это лучшая конструкция: она максимально удобна, безопасна и функциональна.

Изготовление лестницы на второй этаж из металла

Технологический процесс начинается с изготовления площадки. После того как сварили раму, ее жестко фиксируют – либо крепят анкерами к стене, либо устанавливают на опорные столбы.

После закрепления площадки приступают к изготовлению и установке косоуров или тетив. Важный момент на этой стадии: все детали должны быть полностью конгруэнтны. Малейшее отступление от этого правила приведет к перекосу ступеней и возникновению других, более важных с точки зрения безопасности, явлений.

Следующая операция – монтаж ступеней. В вопросе – как сварить металлическую лестницу для двухэтажного дома, преимущество следует отдать тщательности. Важная деталь: кронштейны на обеих балках должны располагаться симметрично. Чтобы облегчить процесс примерки целесообразно изготовить шаблон: скорость и точность выполнения работ сразу возрастут.

Заключительный этап – очистка каркаса от окалины, ржавчины и заусенцев. Все соединения и торцы металлических деталей зачищают, грунтуют, красят.

На этом работы по монтажу и сварке завершаются. Оставшиеся технологические операции связаны с облицовкой. А это уже предмет нового увлекательного обзора.

У Вас есть вопросы о строительстве? Что-то не получается и нужен профессиональный совет? Или хотите поделиться своими успехами? Создавайте новую тему на форуме!

Cоздать новую тему

Рекомендуем к прочтению

Рейтинг автора

Автор статьи

Строительство домов, пристроек, террас и веранд. Стаж 15 лет

Написано статей

‘; blockSettingArray[5][«minSymbols»] = 0;blockSettingArray[5][«minHeaders»] = 0; var jsInputerLaunch = 15;

zbbr.ru

Металлическая лестница на второй этаж своими руками: фото, чертеж

Межэтажные лестницы изготавливают в основном из дерева, бетона и металла. Технологические свойства, которыми обладает металл, дают возможность изготовить лестницу любой конструкции, при этом надежную, эстетически привлекательную и нетяжеловесную.

Строительство простой одномаршевой металлической лестницы на второй этаж – задача посильная при наличии навыков в таком деле, как сварка металла. Сложнее сделать двухмаршевую конструкцию с площадкой, но ведь не боги горшки обжигали?

Общие требования

Конструктивные особенности лестниц из металла, дерева или бетона ничем не отличаются. Принципы проектирования и расчетов для межэтажных конструкций из различных материалов одинаковые, не отличаются и типовые требования к ним:

• В частных домовладениях минимальная ширина лестницы должна составлять 900 мм.
• Уклон одного лестничного марша должен быть постоянным. Оптимальные углы наклона показаны на схеме.
• Оптимальная высота ступеней – 160-180 мм.
• Минимально разрешенная глубина ступеней – 270 мм.
• Ограждение должно выдерживать боковую нагрузку в 100 кг.
• Максимально разрешенное расстояние между стойками ограждения – 150 мм (для семьи с детьми – 120 мм).

Типы металлических лестниц

По способу изготовления различают сварные и кованные лестницы.

Конструктивно металлические лестницы бывают:

Важно! Рассчитать и изготовить своими руками можно все названные типы металлической лестницы, однако наибольшую сложность будет представлять винтовой вариант как в отношении проектирования, так и изготовления элементов конструкции. Проектирование и строительство винтовой металлической лестницы целесообразно поручить профессионалам.

Различают маршевые металлические лестницы одно- и двухпролетные, прямые и с поворотом. При недостатке опыта лучше начинать с прямой одномаршевой конструкции.

Расчеты

В проектных организациях используются компьютерные программы, с помощью которых создается 3D модель конструкции. В такой модели легко изменить параметры отдельных элементов. После утверждения окончательного варианта, компьютер подготавливает рабочие чертежи и спецификацию металлической лестницы.

Нам придется сделать расчеты без помощи программы. Рассмотрим самый простой вариант конструкции – прямой одномаршевый. Типовые требования к глубине и высоте ступеней нам известны. Делаем замеры между двумя точками: от точки начала до точки конца лестницы на уровне «чистого» пола первого этажа (эту величину обозначим a) и высоту между «чистым» полом первого и второго этажей (b). У нас получилось, что a = 4000 мм, b = 2500 мм. Осталось определить длину лестницы. Помним, что оптимальный угол наклона составляет 30° — 45°.

В прямоугольном треугольнике квадрат гипотенузы (это длина лестницы) равен сумме квадратов двух катетов. У нас катеты равны 4000 мм и 2500 мм. Считаем, извлекаем корень квадратный и получаем длину, равную 4720 мм.

Подбираем оптимальное количество ступеней. С такой высотой их может быть 14 (высота ступени составит 179 мм) или 15 (167 мм). Оба варианта находятся в пределах разрешенных размеров. Выбираем вариант с 14 ступенями и проверяем, какой получится их глубина. Делим 4000 мм на 14 и получаем 286 мм. И этот размер нас устраивает (глубина не должна быть меньше 270 мм). Размер ступеней – 286 мм – будет увеличен еще на ширину так называемого свеса. Свесом называется часть верхней ступени, которая нависает над нижней. Оптимальный размер свеса составляет 30-40 мм.

Мы получили основные размеры, которые нужны нам для определения количества материалов. Для двух косоуров нам потребуется профильная квадратная труба 2 х 4720 мм. Из уголков, которые для надежности можем усилить арматурой, сварим опоры для ступеней (кобылки). Сами ступени и подступенки изготавливаем из 4-мм листовой сталью и обшиваем деревом.

Оборудование, инструменты и материалы

Для строительства межэтажной металлической конструкции нам потребуется:

• Ручной инвертор с электродами для постоянного тока диаметром 3,2 мм и 1,6 мм.

• Маска сварщика, защитные очки и рукавицы.
• Болгарку с отрезными дисками 125х1,6 мм.
• Шлифовальные диски диаметром 125 мм.
• Дрель и сверла по металлу.
• Устойчивый металлический стол.
• Струбцина с высотой регулировки 0-800 мм.
• Тиски.
• Грунтовка,
• Уайт-спирит.
• Краска по металлу.
• Рулетка и угольник.
• Карандаш.

Важно! Количество необходимого материала мы определили. Обратите внимание, что листовая сталь для ступеней должна обладать противоскользящими свойствами, например, можно использовать прессованный решетчатый настил.

Изготовление металлической лестницы с двумя косоурами

Соблюдаем такую последовательность в работе:

• Резка заготовок.
• Изготовление кобылок (узлов для крепления ступеней).
• Сварка опорных уголков.
• Монтаж косоуров.
• Приваривание ступеней и ограждения.
• Шлифовка.
• Грунтовка и покраска.

Сначала из уголков изготавливаем узлы для крепления ступеней (кобылки). Здесь важно не ошибиться, перекосы и неточности испортят лестницу. Кобылки должны быть одинаковыми и выполненными зеркально по отношению друг друга. Изготавливаем кобылки из стального уголка: вырезаем выборки, стыкуем уголки между собой. В итоге должны получиться Г-образные сварные узлы полками вниз и внутрь (полками вверх и внутрь сваривают кобылки для бетонных ступеней, а также для их декорирования керамической плиткой или керамогранитом). Для нашей конструкции потребуется 14 пар таких узлов – в каждой паре одна опора будет левой, вторая правой. Привариваем кронштейны для крепления ступени и поперечную перекладину между каждой парой уголков. Поперечную перекладину тоже делаем из уголка. Усилить прочность можно и с помощью небольших косынок, которые устанавливаются снизу ступени по направлении к каждому косоуру.

По ребру профильной квадратной трубы делаем разметку и по ней привариваем кобылки к ребру косоура. Приставляем к первому косоуру с приваренными кобылками второй, и точно переносим разметку. Так мы получим четкую геометрию всех элементов.

Совет. Для металлической лестницы на второй этаж с шириной более 1200 мм целесообразно установить посредине конструкции третий косоур.

У нас ширина составляет 900 мм, и двух косоуров нам вполне достаточно. Привариваем кобылки ко второму косоуру. Проверяем их по уровню. Затем привариваем косоуры нижним концом к опорной платформе. В домах с бетонным основанием опорная платформа может быть установлена в бетоне. Верхний конец крепим к опорной стойке, которая закреплена к перекрытию между этажами стальными анкерами.  Еще раз проверяем кобылки по уровню.

Если металлическая лестница сделана в пристенном варианте, для придания конструкции дополнительной жесткости один косоур можно приварить к кронштейнам, закрепленным на стене.

Последний этап – приваривание ступеней к кобылкам. Можно также закрепить их болтами, их в этом случае надо обшивать деревом. Еще один вариант – установить деревянные ступени прямо на кобылки с помощью винтовых соединений.

Верхняя ступень устанавливается на минимальном расстоянии от стены. Необходимо, чтобы между стеной и ступенью проходил лист обоев – впереди отделочные работы. Ограждение приваривается сбоку металлической лестницы таким образом, чтобы не уменьшать ее ширину.

Все элементы конструкции в местах сварки шлифуются (швы, зазубрины, заусенцы), потом металлической щеткой сметаются частицы металла, металлическая лестница грунтуется (используем грунтовку по металлу) и окрашивается в выбранный цвет. Деревянные ступени устанавливаются после того, как краска высохнет.

Декорирование металлической лестницы на второй этаж, включая обшивку ступеней деревом, целесообразно проводить на этапе чистовых отделочных работ в доме.

При кажущейся простоте, работа по строительству межэтажной конструкции из металла требует внимательности и аккуратности. Качественно выполненные сварочные работы гарантируют длительный срок эксплуатации конструкции. Надолго сохранит металл всех элементов лестницы и антикоррозийное покрытие.

Построив прочный и надежный каркас, вы со временем сможете декорировать его деревом, керамической плиткой, деталями ограждения из нержавеющей стали и другими отделочными материалами по своему вкусу. И конструкция, которая на этапе строительства казалась громоздкой и непрезентабельной, приобретет замечательный внешний вид.

Главный аргумент в пользу строительства металлической лестницы на второй этаж своими руками – экономия очень значительных средств, которые пригодятся вам для проведения других работ в доме.

bouw.ru

Лестницы на металлическом каркасе на второй этаж своими руками

Лестницы, каркас которых изготовлен из металла, по праву считаются самыми прочными и надежными. Ошибочно думать, что конструкции из металла выглядят грубовато, стоит их украсить коваными элементами, и она станет украшением любого интерьера. Благодаря тому, что металл в каркасе конструкции может выдерживать большие массы, то саму лестницу можно оборудовать большими и изысканными ступенями, перилами или другими элементами декора.

Для того чтобы правильно сделать выбор лестницы на второй этаж в свой дом, необходимо ориентироваться в их разновидностях, уметь правильно рассчитать необходимые размеры. А если вы захотите соорудить такую лестницу самостоятельно, то приложенная инструкция к работе поможет в этом. Здесь доступно описано и продемонстрированы фото, где четко показано, что должна сделать рука мастера и какими методами следует проводить монтажные работы.

Существующие каркасы лестниц из металла

1. Маршевые. Для ее изготовления понадобятся швеллеры, которые свариваются в раму и уголки для боковых граней. Ступени можно сварить из тех же уголков, приваривая на полученную раму из швеллеров.
2. Если лестница будет одномаршевой, то для изготовления можно использовать опорные лаги, которые устанавливаются конусообразно. К этим балкам привариваются ступеньки из уголка. У такой конструкции нужно следить, чтобы все ступени находились четко параллельно полу. Если вы ходите придать оригинальности одномаршевым конструкциям, то можно сделать небольшие промежуточные площадки, которые будут крепиться к стенам.
3. Простая. Такой вид металлической лестницы строится как временный объект. Для него достаточно взять швеллер, перевернуть его на ребро, и приварить прутья из арматуры в качестве ступенек.
4. Винтовая лестница. Для того вида нужно заготовить трубу достаточной длины, она будет выполнять роль центральной трубы. Обязательно должна использоваться труба большого диаметра, так как к ней будут привариваться крепления под ступеньки – гильзы.
5. Конструкция на одной тетиве. Чтобы смонтировать такую лестницу, необходимо заготовить сварную трубу 80*80 мм. К ней будут фиксироваться косоуры. Первым шагом станет отрезание трубы необходимого размера, которая и будет тетевой. К этому куску трубы привариваются косоуры под прямым углом, на расстояние человеческого шага. Косоуры должны быть таких размеров, чтобы тетива свободно монтировалась в проем к горизонтальной площадке под ступени. Когда конструкция готова, то можно крепить перила.
6. Лестница со ступенями в «утиный шаг». Такая конструкция подходит в домах, где невозможно разместить лестницу с уклоном менее 40 градусов. Эта лестница имеет круглую форму, а ступени устанавливаются перекрестным образом и имеют веслообразную форму. Такая лестница не пойдет для передвижения людей пожилого возраста и маленьких детей, так как на одну ступень можно ставить только одну ногу.

Отсюда и название лестницы «утиная», так как, ставя только одну ногу на ступень, вы перекатываетесь другой на следующую. Этот процесс и напоминает движение утки. Такой каркас лестницы из металла не очень удобен, но чрезвычайно надежен и долгосрочен в функционировании. Предоставляется фото такой конструкции.

Данные металлические конструкции должны располагаться строго перпендикулярно, не допускается никаких перекосов или люфтов. Если используемая труба недостаточного диаметра, то можно использовать кругообразные прутики, которые будут накручиваться на центральную трубу. Для изготовления ступеней можно заготовить кондуктор, который позволить сварить все ступени одинакового размера. Обязательно все ступени во время монтажа устанавливаются под нужным углом, фиксируются специальными стойками, которые свариваются между собой.

Такая лестница должна иметь основательную фиксацию. Нижний ряд ступеней желательно бетонировать. Строительство каркаса происходит по принципу винтовой лестницы, единственное отличие – ступени. Каждая из них устанавливается отдельно, и закрепляется к своему месту. Выкраивать ступени можно по отдельности каждую, или заготовить кондуктор, что позволит ускорить этот процесс. Так как ступни в этой лестницы нестандартные, то лучше заготовить заранее чертеж, которые поможет избежать большинства ошибок при конструировании и монтаже. Как говориться, каркас — дело тонкое.

Этапы монтажа каркаса металлической лестницы

Строительство каркаса для лестницы – это сложное и трудоемкое дело, особенно для тех, кто сталкивается с такой работой впервые. При выполнении всех работ особое внимание нужно уделить качеству сварочных швов, их надежности. Вы должны помнить, что такие конструкции строятся не на один год, и в случае некачественного изготовления, проживающие в доме могут получать серьезные травмы.

Все работы по монтажу лестницы должны начинаться с составления проекта. Здесь обязательно нужно указать:

• размеры лестницы и всех ее составляющих, количество необходимого строительного материала, его виды и характеристики. Не стоит пренебрегать этим этапом, в дальнейшем вы сможете избежать частых ошибок в просчетах конструкции;
• для конструкции закупаются швеллера, которые соединяются парами. Для ступеней используются уголки либо листовой металл;
• для оснащения и декора можно использовать дерево кованые элементы.

Для всех видов лестниц составлены определенные требования, которых нужно придерживаться во время составления проекта:

• лестничный марш должен иметь ширину в пределах 80 см- 1 м;
• перила не должны быть ниже 90 сантиметров;
• ступень не должна быть выше 20 сантиметров;
• ширина – не более 30 см;
• конструкция должна свободно выдерживать нагрузку в 200 кг, а перила – в 100 кг;
• уклон должен варьироваться в пределах 38-45 градусов;
• нельзя делать расстояние между стеной и конструкцией более 5 сантиметров;
• для удобства эксплуатации и красивого эстетического вида изделия, необходимо тщательно зашлифовывать сварные швы. Для этого можно использовать обычный диск для шлифовки.

Для изготовления каркаса металлической конструкции, необходимо иметь набор специальных инструментов: болгарка, сварочный аппарат, дрель, рулетка, угольник, струбцины для зажима и тиски. Также понадобятся: спецодежда сварщика, диски шлифовальные, сварочные электроды, грунтовка по металлу и антикоррозийное покрытие.

Покрытие конструкций

Особое внимание хочется обратить на антикоррозийное покрытие при изготовлении металлической лестницы своими руками. Следует помнить, что каркасы лестниц из металла могут быть подвержены всевозможным воздействиям, которые приводят к порче материала и всей конструкции. Все этапы работы по обработке будут состоять из обезжиривания, обработки преобразователем ржавчины и сой грунтовки. Обезжирить металл не составит особого труда и не займет много времени. Достаточно взять любую ветошь, смочить ее растворителем и натереть всю конструкцию.

В качестве растворителя могут использоваться уайт-спирит или любой органический растворитель. Когда металл обезжирен, то можно переходит к нанесению преобразователя ржавчины. Оптимальным вариантом станет использование малярной кисти. Когда на металле образуется сульфатный слой, то можно наносить грунтовку. Для грунтования можно применять обычную малярную кисть или пульверизатор. Сам грунт наносится в один слой, и сохнет не менее 24 часов.

Собственная работа — приятно и надежно

Выбирая и конструируя каркас металлической лестницы, необходимо сразу определиться: сколько будет перил у вашей лестницы. Здесь стоит помнить, что для левшей и правшей не подойдет использование перил только с одной стороны. Если у вас в доме проживают и левши и правши, то лучше проектировать лестницы с перилами с двух сторон.

Учитывая, что все металлические изделия на второй этаж несложно сконструировать самому, то эта работа будет под силу каждому, кто захочет проявить себя. Металлический каркас лестницы и другие элементы позволяют создать надёжную конструкцию, которая будет функционировать десятилетиями. Профессионалы говорят, что даже имея огромный опыт работы в этом деле, ошибки все же возникают, поэтому рассчитывайте, замеряйте, перепроверяйте каждый этап работы и тогда ваша лестница будет дарить комфорт и уют в доме.

Лестницы на второй этаж из металла

lestnica.guru

85 фото каркасов с поворотом и винтовых

Металлическая маршевая или винтовая лестница отлично впишется не только в интерьер в стиле хай-тек, но и в более традиционное убранство дома. Правильно подобранная конструкция будет не только практична, но и красива, и подойдет практически к любому интерьеру. Если правильно подобрать металл и конструкцию лестницы, то межэтажное сооружение будет не только функционально, но и эстетично.

Лестницы из металла делятся на:

• Сварные и кованные;
• На больцах, несущих балках и косоурах;
• Маршевые и винтовые;
• Алюминиевые, стальные, железные или состоящие из других типов металла.

Можно ограничиться и возведением лестницы на второй этаж на металлическом каркасе. Металл – материал очень податливый и прочный, и с помощью него можно создать конструкцию любой формы и практически любого размера, а потому работать с ним гораздо легче, чем с камнем или деревом. Но, если интерьер помещения не позволяет установить конструкцию целиком из железа или стали, то можно сделать только каркас из металла, а декоративные элементы выполнить из другого материала, например, камня или дерева.

В отличие от других материалов, металл позволяет создать на ступенях лестницы рифление или узор, которые не позволят владельцам дома поскальзываться на ступенях, а потому сделают спуск более безопасным.

На больцах

Слово «больц» переводится с немецкого языка как «болт». Чаще всего под этим словом подразумевают особый тип крепления ступеней, при котором опора делается на стойки по краям и штыри, входящие в стену. Такая конструкция позволяет избежать использования громоздких подпорок и балок, а сама лестница выглядит воздушной, словно висящей в воздухе. Железная лестница на 2 этаж, собранная таким образом, станет настоящей изюминкой интерьера.

Крепеж больцев может быть вертикальным или горизонтальным. При вертикальном способе крепления монтаж ступенек начинают снизу, и под каждую устанавливают вертикальную опору. При горизонтальном способе в стену вкручиваются металлические штыри, рассчитанные на большую нагрузку, а ступени крепятся только к ним, поэтому лестница буквально висит в воздухе. Для подчеркивания легкости парящей конструкции ее часто оставляют без перил, или огораживают только прозрачным, почти невидимым стеклом. Но чаще всего владельцы загородных домов выбирают промежуточный вариант – под несколько нижних ступеней ставятся опоры, а все верхние монтируются к стене и скрепляются друг с другом.

Построить такую лестницу на второй этаж своими руками не намного сложнее, чем построить обычный подъем. Лестницы из металла, смонтированные таким способом, выглядят очень легко и красиво, но, не смотря на кажущуюся хрупкость, конструкция не теряет своей надежности и прочности.

Винтовая лестница на второй этаж на металлическом каркасе и таком типе креплений встречается гораздо чаще, чем обычная. Это связано с тем, что использование винтовой из металла призвано или экономить место, или украшать интерьер, а потому использование такого варианта монтажа ступеней наиболее оправдано. Крепятся ступени как к стенам, так и к опоре в центре. Винтовая лестница возводится сложнее, чем обычная, поэтому для ее изготовления рекомендуется обращаться к профессионалам.

На несущих балках

Несущая балка, или тетива – одна из основных деталей лестницы. Чаще всего изготовление межэтажной конструкции делается именно на базе тетивы, так как эта конструкция и проста, и надежна. Тетиву и балку часто выделяют в разные категории опор, но разница между ними невелика: тетива имеет выемки, в которые вставляются сами ступени, и поддерживает их сбоку, а на балку ступени крепятся сверху.

Оба варианта конструкции собираются самостоятельно довольно просто. Чтобы собрать металлическую лестницу на второй этаж своими руками, понадобится:

• Произвести расчеты. Проще всего построить прямую одномаршевую лестницу, и не намного сложнее вариант с несколькими забежными ступенями, или одним поворотом. Ступеньки должны иметь достаточную ширину и высоту, а сам подъем должен быть не слишком крутым и не слишком пологим. В идеале конструкция должна соответствовать нормам ГОСТ;
• Сделать замеры и составить проект конструкции;
• Установить и выровнять балки или тетивы. Они должны быть параллельны друг другу от низа до верха, на каждом участке конструкции, и между ними должна сохраняться одинаковая ширина, иначе сооружение может повести и перекосить;
• Сварить металлический каркас и остальные металлические элементы. Если делать это своими руками боязно, или для монтажа не хватает опыта, лучше обратиться к профессионалу. От качества швов будет зависеть надежность металлической лестницы;
• Установить и приварить ступени;
• Установить перила и элементы дизайна, если они предусмотрены проектом.

На словах монтаж и изготовление межэтажной лестницы своими руками кажется совсем несложным, но на практике необходимо учесть множество нюансов, которые известны только профессионалам. Основная трудность в возведении подъема на второй этаж обычно возникает с расчетами, без которых построить подъем на второй этаж на металлическом каркасе не удастся.

Перила для металлической лестницы такого типа могут быть как традиционные, металлические или деревянные, так и необычные, из стекла или пластика. Оба варианта имеют свои минусы и плюсы, и выбирать нужно в зависимости от назначения межэтажной конструкции и общего дизайна дома.

Винтовая лестница на тетиве или балке не только очень красива, но и чрезвычайно надежна. Изготовление такой конструкции своими руками довольно сложно и затратно, так как необходимо не только рассчитать угол наклона, радиус, длину тетивы, но и сделать и установить две абсолютно одинаковых детали.

Дополнительную сложность представляют перила, которые могут крепиться к ступеням, и которые должны полностью повторять форму тетивы. Поэтому для выполнения работ лучше пригласить профессионалов. Своими руками можно сделать ступени для сооружения, и, при наличии навыков и сноровки, собрать конструкцию в единое целое.

Гораздо проще строятся железные лестницы для дома на балках. Балка может быть одна, если конструкция узкая, или их может быть несколько, например, по бокам и в середине ступеней, если сооружение широкое. Балка может выполнять как чисто прикладную, так и декоративную функцию. Часто владельцы загородных домов украшают опорные балки ковкой, резьбой, или иными декоративными элементами, а в некоторых случаях – скрывают под декоративными панелями.

На косоурах

Косоур – основа для ступеней в форме изломанного, состоящего из многих деталей, каркаса. Как правило, косоур выполняет функцию несущей балки, на которую крепятся ступени.

Использование косоуров в частном доме очень надежно, так как конструкция прочная, а собрать ее довольно просто своими руками. Опорных элементов, как и балок, может быть разное количество, а форма их ограничивается только фантазией владельца дома.

Самое большое достоинство такого крепления ступеней в том, что косоур можно сделать любой, даже неправильной, формы, а потому лестницу можно собрать практически любую, хоть прямую, маршевую, хоть поворотную, хоть винтовую. Каркас сооружения собирается из одинаковых по размеру элементов, колен, которые скрепляются друг с другом при помощи сварки. После окончания монтажа каркаса, делаются крепления для ступеней, а затем крепятся и сами ступени. Основная сложность при сборе косоура своими руками заключается в том, чтобы сделать несколько элементов, составляющих конструкцию, одинаковыми по размеру, и правильно их собрать.

Винтовая конструкция на косоурах строится гораздо проще, чем лестница на балках. Из-за свойств сборного каркаса можно регулировать количество ступеней и угол наклона межэтажной конструкции, а также ширину ступеней и их количество.

Металлическая лестница на второй этаж собирается довольно быстро. Поскольку ждать застывания раствора или клея, как при сборе деревянных или бетонных каркасов, не нужно, все работы можно выполнить за один-два дня. Но есть и определенные сложности: чтобы собрать подъем на второй этаж на металлическом каркасе, необходимо иметь навыки работы со сваркой. Второй недостаток – дороговизна материалов. Если простое железо можно купить относительно дешево (хотя и дороже дерева), то качественная сталь, не подверженная коррозии или хромированный металл будут стоить намного дороже.

Винтовая лестница на второй этаж на металлическом каркасе – одна из самых сложных конструкций, которые можно построить своими руками. При ее проектировании необходимо учесть множество факторов и переменных, а потому не каждый владелец дома решиться возводить ее самостоятельно. Винтовая лестница может иметь крепления к стенам на больцах, к опорному столбу в центре конструкции или вовсе держаться на косоурах. Кованная винтовая конструкция может украсить любой дом или коттедж, но и использование алюминия или хрома в конструкции тоже украсит интерьер. А чтобы сделать интерьер по-настоящему уникальным, можно использовать конструкции с цветными ступенями или наклейками на них.

mydesignhome.ru

Металлическая лестница на второй этаж своими руками в частном доме

Некоторые люди не хотят строить одноэтажный дом и строят многоэтажный, а передвигаться по дому без лестниц будет невозможно. Лестницы бывают разных форм и изготовленные из разных материалов. Лестницы, которые находятся между этажами, делают деревянными, металлическими и бетонными.

Металлическая лестница на второй этаж своими руками

В статье мы расскажем о лестнице из металла, которая будет расположена между этажами. Но свойства, которые имеет металл, дают возможность изготовления лестниц любых конструкций и при этом крепких, нетяжеловесных, красивых, даже воздушных лестниц.

Сооружение простой лестницы на другой этаж с одним маршем дело не сложное, при наличии некоторых навыков. А вот лестницу с несколькими маршами, изготовить сложнее, но можно же всему научиться, было бы желание.

Лестницы бывают деревянные, металлические или бетонные .

Проект и расчёты для лестниц находящихся между этажами из любых материалов, ни чем не отличаются.

Для них существуют обычные требования:

• В частном доме самая небольшая ширина лестницы составляет 900 сантиметров.
• Нормальная высота ступенек является 160 — 180 миллиметров.
• Минимально допустимая глубина ступеней составляет 270 миллиметров.
• Перила на лестнице боковой напор должны выдерживать примерно в сто килограмм.
• Расстояние между стойками перил должно составлять 150 миллиметров и, если в семье дети необходимо сделать это расстояние в 120 миллиметров.
• Лестницы изготавливают кованными и сварными.

Лестницы  существуют следующих типов:

• На косоурах. На одном косоуре, то есть на двутавре или швеллере. Они играют роль опоры, их размещают посередине конструкции и прикрепляют ступени. Данные лестницы выглядят воздушными, лёгкими, но нагрузку выдерживают с достоинством.
• На тетиве.
• На больцах.
• Винтовые.

Существуют лестницы:

• одномаршевые и двухпролётные;
• прямые и с поворотом.

 Если вы не обладаете особыми навыками по возведению лестниц, то начните с простого варианта, то есть с одномаршевой конструкции.

Необходимые расчёты

В организациях, которые занимаются разработкой проектов, используют специальные компьютерные программы, при помощи этих программ проектируют 3D модели конструкций. В 3D модели, очень легко изменить параметры разных деталей.

После утверждения финишного варианта, компьютерная программа подготавливает спецификацию и чертежи лестницы из металла.

Но в нашем случае, расчёты придётся делать без помощи компьютерной программы. Мы рассмотрим простой вариант прямой одномаршевой конструкции.

Основные требования к глубине и высоте ступеней уже известны. Необходимо сделать замеры между точками, то есть от начала до конца лестницы от пола первого этажа и высоту между полом первого и второго этажей. Теперь определяем длину лестницы, нужно помнить, что средний угол наклона является от тридцати до сорока пяти градусов.

Чтобы посчитать длину лестницы необходимо вспомнить геометрию, то есть про прямоугольный треугольник. Ведь в прямоугольном треугольнике квадрат гипотенузы равен сумме двух квадратов катетов.

Производим расчёт имеющихся параметров и извлекаем квадратный корень и получаем длину лестницы.

Дальше необходимо рассчитать подходящее количество ступеней.

Необходимые для работы материалы, инструменты

Для сооружения межэтажной металлической лестницы нам чтобы возвести межэтажную металлическую лестницу понадобятся следующие инструменты и материалы.

Инструменты:

1. сварочный аппарат;
2. лестница;
3. болгарка;
4. маска для сварки, рукавицы и специальные очки;
5. дрель со свёрлами по металлу;
6. шлифовальные диски;
7. устойчивый стол из металла;
8. тиски;
9. струбцина;
10. карандаш;
11. рулетка и угольник;

Материалы:

1. Грунтовка;
2. Уайт — спирит;
3. Краска по металлу
4. Так же для двух косоуров используют квадратную трубу из профиля.
5. Для того чтобы сварить опоры ступеней необходимы уголки, усиленные арматурой.
6. Сами ступени и подступенки делают из четырёхмиллиметровой стали и отделывают деревом.

Проведение работ

Этапы работ:

• Резка заготовок;
• Изготовление кобылок, то есть узлов для присоединения ступеней;
• Сваривание опорных уголков;
• Монтаж косоуров;
• Приваривание ступеней и перил;
• Шлифовка;
• Грунтовка и покраска;

Первым делом из уголков изготавливают углы для крепления ступеней, то есть кобылки.

 Нельзя допустить ошибку, чтобы не было различных перекосов и изъянов, которые испортят лестницу.

Так же кобылки должны быть одинаковыми и должны находиться точно друг напротив друга. Кобылки изготавливают из уголка, путём вырезания выборки и состыковки уголков между собой.

В итоге получаются Г- образные узлы полками вниз и внутрь. Для нашей конструкции необходимо четырнадцать пар этих узлов и в каждой из пар одна опора будет левой, а вторая правой. Затем кронштейны привариваем чтобы соединить ступени и горизонтальную перекладину между каждой из пар уголков.

Горизонтальную  перекладину изготавливаем тоже из уголка. Усиливают конструкцию при помощи косынок, их привариваем снизу ступени по направлению к каждому из косоуров.

По ребру квадратной трубы из профиля производим разметку и по разметке привариваем кобылки к ребру косоура, второй косоур приставляют к первому косоуру с кобылками и переносим разметку.

Делаем проверку по уровню и затем привариваем косоуры нижним концом к платформе опоры. Если в домах бетонный фундамент, то опорная платформа устанавливается в бетоне. К опорной стойке крепим верхний конец, опорная стойка закреплена к перекрытию между этажами анкерами из стали. Затем ещё раз кобылки необходимо проверить по уровню.

В том случае, если лестница сделана возле стены, то для придания конструкции, жесткости один косоур приваривают к кронштейнам, которые закреплены на стене.

Финишные работы заключаются в приваривании ступеней к кобылкам, так же можно закрепить их болтами, но в этом случае необходимо ступени обшить деревом. Так же ступени можно установить деревянные, на кобылки при помощи винтовых соединений.

Советы по монтажу

 Вроде возведение конструкции межэтажной лестницы не такое уж сложное занятие, но эта работа требует точности, аккуратности и внимательности.

1. Верхнюю ступень монтируют на небольшом расстоянии от стены, очень важно чтобы между стеной и ступенью был зазор, такой чтобы проходил лист обоев.
2. Перила всегда приваривают сбоку лестницы, так чтобы не изменить ее ширину.
3. Все детали в местах сварки шлифуют, то есть все швы, зазубрины и заусенцы, затем металлической щёткой сметают металлические частицы. После этого лестницу из металла грунтуют и окрашивают.
4. Ступени из дерева монтируют после того как краска окончательно высохнет.
5. Качественные сварочные работы — это гарант к долгому сроку эксплуатации лестницы. А антикоррозийное покрытие надолго защитит металл от порчи.
6. Со временем металлическую лестницу можно будет, отделать разными материалами и за счёт отделки она не будет смотреться громоздкой.
7. Если вы вдруг не уверены в своих силах, или не умеете производить какие то работы, то лучше всего воспользоваться услугами профессиональных рабочих.
8. Главным фактором выбора лестницы из металла является экономия средств.
9. Лестница в первую очередь должна быть удобной, не сильно крутой и не сильно пологой.

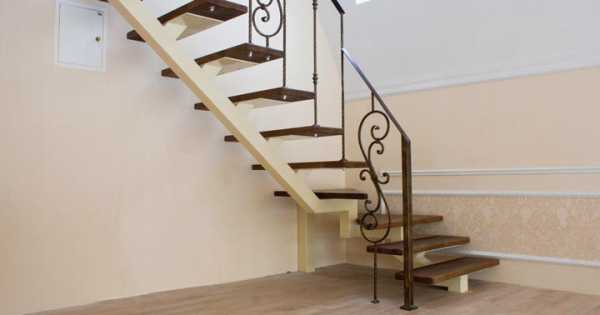

В статье мы рассказали, как сделать металлическую лестницу на второй этаж.

Конечно, из какого материала делать лестницу решать только вам и никому больше, но лестница из металла получается визуально лёгкой, поэтому мы рекомендуем именно эту конструкцию.

Надеемся, что данная информация была вам полезной. Желаем вам удачи, терпения и вдохновения!

9 лучших строительных и мебельных магазинов!

• Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
•  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru
