Расчет забежной лестницы, расчет ступеней лестницы

Как рассчитать лестницу на второй этаж

Простой онлайн калькулятор рассчитает количество ступеней, глубину ступеней, высоту ступеней для забежной лестницы на 90° на второй этаж. Начните расчет лестницы!

Как рассчитать ступени лестницы

Приведем известную формулу французского архитектора Франсуа Блонделя, для расчета чаще всего используют именно его формулу удобства ступеней лестницы, она основана на средней длине человеческого шага в 63 см.

Формула Блонделя S = a + h*2: ширина проступи + 2 высоты подступенка = 60-65 см.
Формула безопасности: a + h = 46 см
Формула удобства: a h = 12 см

s – величина среднего шага
a – ширина проступи
h – высота подъема ступени (подступенка)

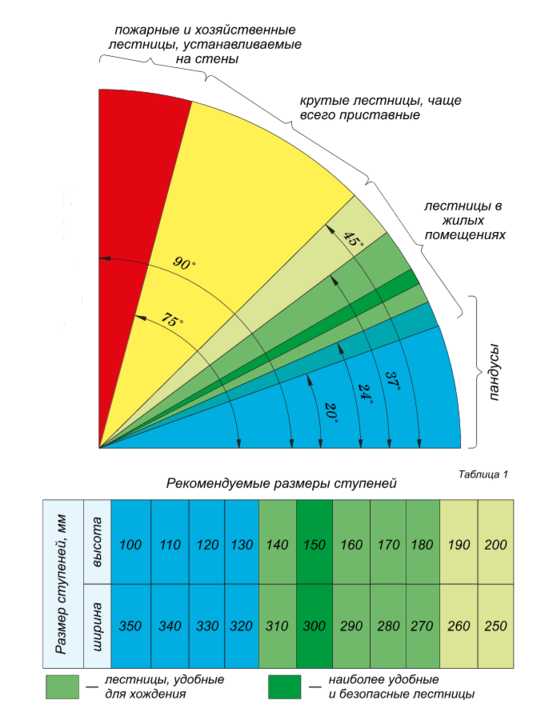

Благодаря этим трем формулам определяется удобство и безопасность лестницы.
Необходимо учесть, что ширина проступи – величина a должна быть в пределах 25 – 30 см. А высота ступени – величина h лежать в пределах 15 – 20 см.

Р.S. при других заданных параметрах лестница будет не удобной, в других случая и опасной.
Программа расчета ступеней лестницы с забежными ступенями выдаст точный расчет количества удобных ступеней, глубину и высоту ступеней, а так же угол наклона вашей лестницы и на сколько ваша забежная лестница «удобная», «неудобная» и в итоге безопасная. В зависимости от итоговых результатов вы всегда сможете подогнать все значения до идеальных параметров лестницы для максимально безопасного передвижения по ней. Меняйте количество ступеней, подбирайте самое подходящее количество ступеней для вашей лестницы с забежными ступенями. Учитывайте, что ширина лестничной поворотной площадки равна ширине лестницы, которую вы указываете в калькуляторе сами.

Безопасность поворотной лестницы с забежными ступенями

Рекомендуем делать количество ступеней поворотной лестницы не четным, чтобы начиная восхождение и спускаясь, вы смогли это сделать с одной и той же ноги, с опорной, это гораздо удобнее. Желательно, чтобы в одном лестничном марше было минимум 3 ступеньки. Чтобы ваша лестницы была максимально безопасной, необходимо знать, что высота ограждений лестницы должны быть всегда выше центра тяжести человека, таким образом, безопасной высотой ограждения считается 90 — 120 см.

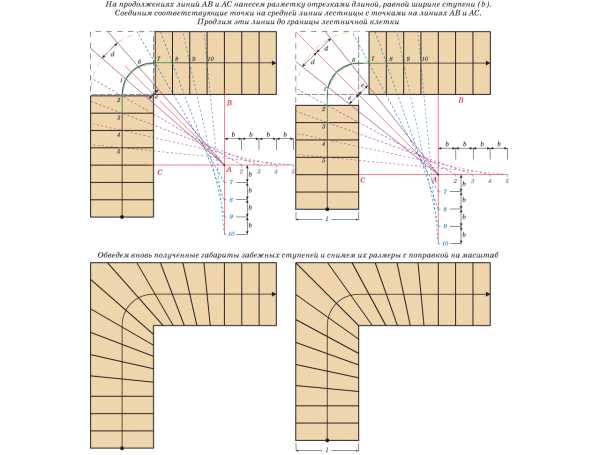

 Чертеж забежной лестницы

Калькулятор онлайн автоматически по вашим параметрам выведет чертеж забежной лестницы на 90 градусов и выдаст полные расчеты деревянной лестницы с косоурами, рассчитает угол наклона и размеры верхней и нижней тетивы. А также покажет рекомендации связанные с количеством ступеней, угла наклона лестницы и длиной проема, если таковые понадобятся, относительно заданных вами размеров. При желании вы сможете сохранить итоговые расчеты и чертеж лестницы на ваш компьютер.

zamer-doma.ru

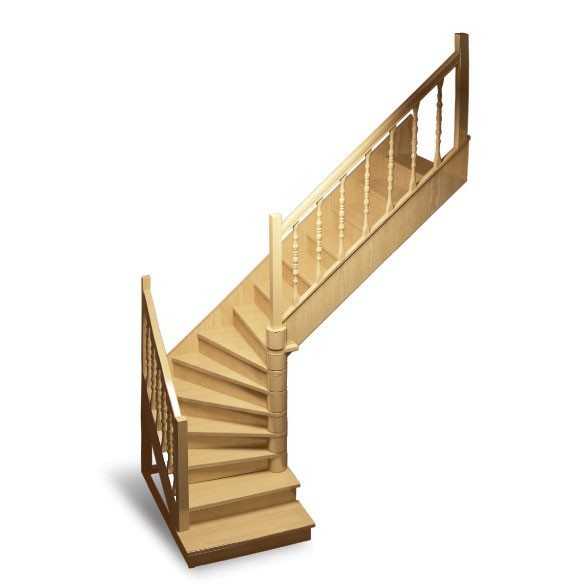

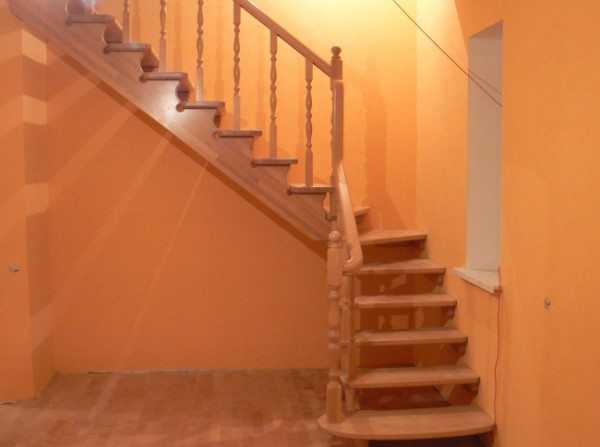

Лестница с забежными ступенями с поворотом на 90 градусов

Лестница с забежными ступенями с поворотом на 90 градусов

Описание лестницы:

Высота лестницы – 2700 мм

Длина проема – 1670 мм

Ширина проема – 900 мм

Ширина проступи —  246 мм

Высота подъема на одной ступени – 214 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах , с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны, с балюстрадой на втором этаже.

Стоимость с доставкой и монтажем в 2013 году – 57550.00

— — —

Описание лестницы:

Материал – массив хвои

Отделка – тонированный лак  (цвет «темный анегри»)

Тип лестницы – открытая лестница на косоурах с ограждением с одной стороны и пристенным поручнем с другой стороны, с балюстрадой.

Стоимость с доставкой и монтажем лестниц с 1-го на 2-ой и с 2-го на 3-ий этажи в 2013 году – 191300.00

— — —

Описание лестницы:

Высота лестницы —  2600 мм

Длина проем а – 2450 мм

Ширина проема – 900 мм

 Ширина проступи —  270 мм

Высота подъема на одной ступени – 217 мм

Материал – массив бука, за исключением балясин и фигурных столбов из массива хвои

Отделка – тонированный лак  (цвет «вишня»)

Тип лестницы —  закрытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны, с пригласительной ступенью, с балюстрадой на втором этаже.

Стоимость с доставкой и монтажем в 2013 году – 130000.00

— — —

Описание лестницы:

Высота лестницы – 2455 мм

Длина проема – 2570 мм

Ширина проема – 1644 мм

Ширина проступи – 250 мм

Высота подъема на одной ступени – 195 мм

Материал – массив хвои

Отделка – тонированный лак ( цвет «светлый дуб»)

Тип лестницы – закрытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях,  с ограждением с одной стороны и пристенным поручнем с другой, с кладовой под лестницей и балюстрадой на втором этаже.

Стоимость с доставкой и монтажем в 2013 году – 105325.00

— — —

Описание лестницы:

Высота лестницы – 2760 мм

Длина проема – 2400 мм

Ширина проем а – 900 мм

Ширина проступи – 150 мм

Высота подъема на одной ступени – 197 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на тетиве с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2013 году – 49400.00

— — —

Описание лестницы:

Длина проема – 1690 мм

Ширина проема – 1180 мм

Ширина проступи – до поворота 250 мм, после поворота 90 мм

Высота подъема на одной ступени – 207 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах (первый марш) и тетиве (второй м арш) с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны и балюстрадой на втором этаже.

Стоимость с доставкой и монтажем в 2012 году – 49650.00

— — —

Описание лестницы:

Высота лестницы – 2540 мм

Длина проема – 2280 мм

Ширина проема – 1060 мм

Ширина проступи —  250 мм

Высота подъема на одной ступени – 195 мм

Материал – хвоя

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с двумя пригласительными ступенями, с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2012 году – 63400.00

— — —

Описание лестницы:

Высота лестницы – 2880 мм

Длина проем а – 2850 мм

Ширина проема – 800 мм

Ширина проступи – 203 мм

Высота подъема на одной ступени – 206 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны с частотой балясин 2 шт./ступень.

Стоимость с доставкой и монтажем в 2011 году – 41100.00

— — —

Описание лестницы:

Высота лестницы – 3100 мм

Длина проема —  34440 мм

Ширина проема – 975  мм

Ширина проступи – 246 мм

Высота подъема на одной ступени – 207 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на тетиве с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2012 году – 42000.00

— — —

Описание лестницы:

Высота лестницы – 2630 мм

Длина проема – 2060 мм

Ширина проема – 900 мм

Ширина проступи – 232 мм

Высота подъема на одной ступени – 184 мм

Материал – массив  хвои

Отделка – без отделки

Тип лестницы – закрытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2012 году – 53630.00

— — —

Описание лестницы:

Материал – массив хвои

Отделка —  тонированный лак (цвет «темный анегри»)

Тип лестницы – открытая лестница с поворотом на 90 градусов на забежных ступенях,  с ограждением с одной стороны и балюстрадой на втором этаже.

Стоимость с доставкой и монтажем в 2012 году – 167700.00

— — —

Описание лестницы:

Высота лестницы – 2765 мм

Длина проема – 2170 мм

Ширина проема – 900 мм

Ширина проступи – 250 мм

Высота подъема на одной ступени – 198 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2012 году – 49300.00

— — —

Описание лестницы:

Материал – массив хвои

Отделка – отделка произведена заказчиком самостоятельно

Тип лестницы – закрытые лестницы на косоурах с поворотом на 90 градусов на забежных ступенях, с пригласительной ступенью на первом  этаже, с ограждением с одной стороны, с балюстрадами на втором и третьем этажах.

Стоимость с доставкой и монтажем  комплекта лестниц (3 шт.) в 2011 году – 190000.00

— — —

Описание лестницы:

Высота лестницы – 2760 мм

Длина проема – 2750 мм

Ширина проступи – 253 мм

Высота подъема на одной ступени – 197 мм

Материал – массив хвои

Отделка – лак

Тип лестницы —  открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с двумя пригласительными ступенями, с ограждением с одной стороны и пристенным поручнем с другой.

Стоимость с доставкой и монтажем в 2011 году – 70000.00

— — —

Описание лестницы:

Высота лестницы —  2823 мм

Длина проема – 3500 мм

Ширина проема – 1940 мм

Ширина проступи – 260 мм

Высота подъема на одной ступени – 180 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях,  с ограждением с одной стороны и балюстрадой на втором этаже.

Стоимость с доставкой и монтажем в 2011 году – 75600.00

— — —

Описание лестницы:

Материл – массив хвои

Отделка – без отделки

Тип лестницы-

— открытая лестница на тетиве с поворотом на 90 градусов на забежных ступенях, с пригласительной  ступенью, с ограждением  с одной стороны и пристенным поручнем с другой.

— закрытая лестницы на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с  одной стороны.

Стоимость с доставкой и монтажем комплекта из двух лестниц в 2010 году – 75000.00

— — —

Описание лестницы:

Высота лестницы – 2650 мм

Длина проема  — 1180 мм

Ширина проема – 600 мм

Ширина проступи —  250 мм

 Высота подъема на одной ступени – 204 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на тетиве с поворотом на 90 градусов на забежных ступенях,  на втором марше ступени «гусиный шаг»,  с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2011 году – 54750.00

— — —

  •

Описание лестницы:

Материал – массив бука

Отделка – лак

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны и балюстрадой на втором этаже.

— — —

Описание лестницы:

Материал – массив хвои

Отделка – тонированный лак (цвет «вишня»)

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением  с одной стороны и балюстрадой на втором этаже.

— — —

Описание лестницы:

Материал – массив хвои

Отделка – тонированный лак (цвет «темный дуб») и покраска в белый цвет

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с пригласительной ступенью, с ограждением с одной стороны и балюстрадой на втором этаже.

— — —

Описание лестницы:

Высота лестницы – 2760 мм

Длина проема – 2760 мм

Ширина проема – 880 мм

Ширина проступи – 194 мм

Высота подъема на одной ступени – 212 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2013 году – 42900.00

— — —

Описание лестницы:

Высота лестницы – 2705 мм

Длина проема – 2790 мм

Ширина проема – 2000 мм

Ширина проступи – 270 мм

Высота подъема на одной ступени – 186 м

Материал – ступени из массива дуба, остальные комплектующие из массива хвои

Отделка – комплектующие из массива хвои – тонированный лак (цвет «светлый дуб»), комплектующие из массива хвои – без отделки

 Тип лестницы – закрытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны и балюстрадой на втором этаже.

Стоимость с отделкой и монтажом в 2014 году – 138300.00

7159108.ru

Лестница с поворотом через забежные ступени : krill.by

Лестницы под заказ:

 + 375 (29)  668 79 70

 + 375 (29)  835 22 20

+ 375 29 835 41 46 без выходных

«Забег 90° + марш»

Эта лестница начинается с небольшого поворота на 90° вправо или влево через забежные ступени, после чего следует прямой участок, составляющий основную часть лестницы и определяющий её направление.

Необходимый проём для такой лестницы мало отличается от проёма для прямого марша. Такая конфигурация позволяет выбрать удобное направление входа на лестницу, если нет возможности начать движение прямо.

Этот вариант конструкции часто используется при низких потолках, поскольку первая ступень забега уже может находиться в пределах потолочного проёма, что обеспечивает необходимую проходную высоту даже при низком потолке.

Несмотря на внешнюю схожесть этой лестницы с прямой, её структура намного сложнее, поскольку содержит осевой столб, сложной формы внешний косоур ― (либо два косоура, разделённые стойкой) и угловую стойку.

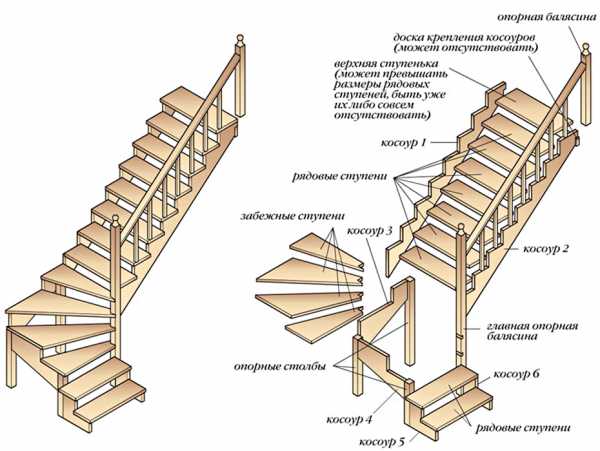

Элементы деревянной лестницы на косоурах с поворотом 90 градусов вначале прямого марша



«Забег 180° + марш»

Эта конфигурация состоит из забежных ступеней, по которым происходит разворот по лестнице на 180°, и продолжается прямым маршем, выводящим на второй этаж.

Основное отличие структуры такой лестницы от лестницы с поворотом на 90° ― наличие не одной, а двух угловых стоек, каждая из которых связывает по два косоура.

Забежные ступени по внешнему контуру опираются на полки косоуров, а их узкая внутренняя часть надёжно вклеивается в осевой столб через осевые гильзы.

Размер ступеней выбирается таким, что в середине лестницы, где проходит траектория движения, забежные ступени имеет достаточную ширину для удобного подъёма и спуска по лестнице.

Завершающая часть лестницы – прямая. Внутренний несущий контур – это прямой косоур, соединяющий осевой столб и верхнее перекрытие.

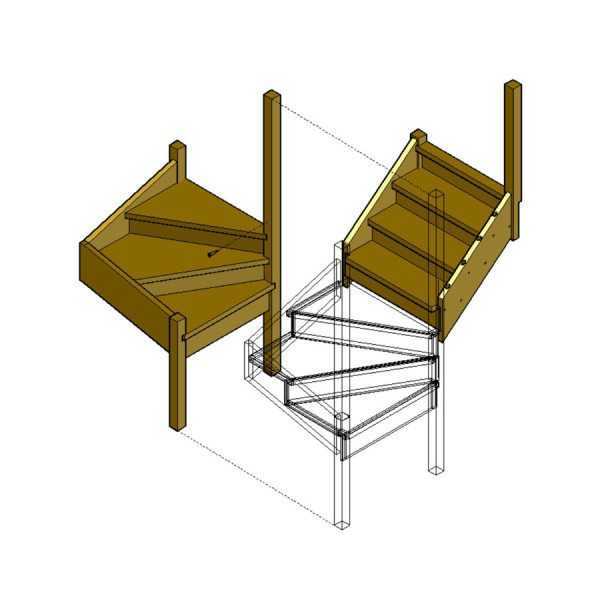

Элементы деревянной лестницы на косоурах с забегом 180 градусов вначале прямого марша



«Марш + забег 90°»

Бóльшая часть этой лестницы ничем не отличается от прямой и имеет на входе такую же структуру. Но на выходе лестница меняет направление в ту или иную сторону, что позволяет выйти на второй этаж в более удобной зоне.

Прямой марш лестницы наверху заканчивается забегом на 90°.

Деревянная лестница с забегом 90 градусов после прямого марша

Требуемый потолочный проём для этого варианта такой же, как и для прямого марша, но эффективность использования площади проёма в данном случае уже меньшая, поскольку самая рациональная ступень, с точки зрения экономии места, всё же прямая. Поэтому при одних и тех же размерах у этой лестницы параметры будут хуже, чем у прямой (высота шага, ширина проступи).

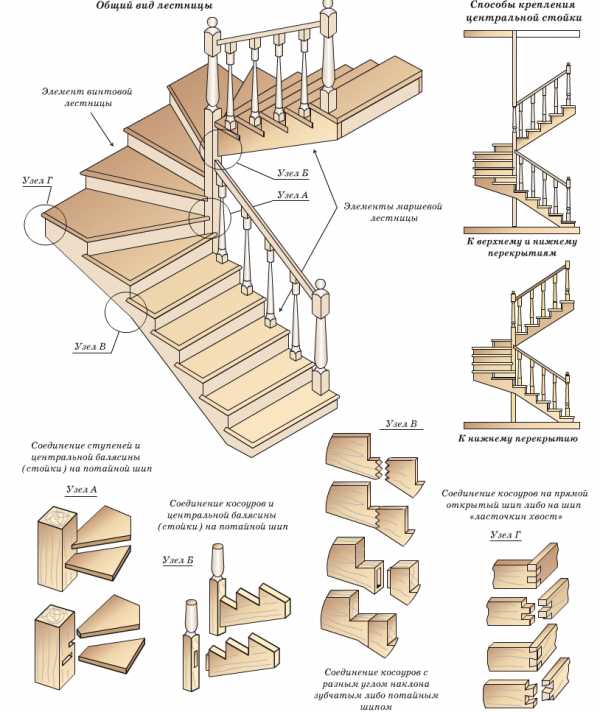

Узел соединения косоуров внешнего контура может быть собран как на стойке, так и на серьге. Другими словами, его можно либо поставить на пол, либо подвесить к перекрытию, что несколько сложнее, но избавляет от довольно высокой опоры.

Кроме варианта привязки к помещению, сам  узел соединения косоуров (как и в случае с забегом внизу) тоже может быть реализован несколькими способами: либо косоуры соединяются при помощи элемента, расположенного между ними (стойка, серьга), либо врезаются друг в друга.

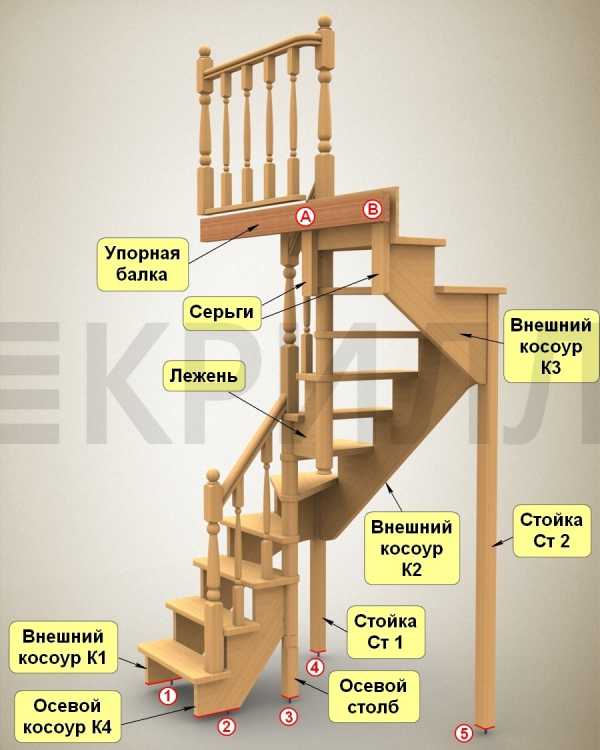

Особенностью такой конфигурации является подвешенная ось. Такое решение позволяет  избавиться от нагромождения подпорок и облегчить конструкцию. На пол первого этажа лестница опирается тремя точками (при использовании угловой стойки), а к верхнему перекрытию  крепится в двух точках:

  • в одной из них крепится внешний косоур К2, соединяющий угловую стойку (или серьгу) с верхним перекрытием,
  • в другой – осевой столб, закреплённый к перекрытию с помощью вкладыша, вклеенного в последнюю гильзу осевого столба.


Узел соединения косоуров внешнего контура собраный на серьге



«Марш + забег 180°»

Это разворотная лестница, которая начинается с прямого марша и продолжается забегом на 180°, выводящим на второй этаж.

Такая конфигурация часто используется с Г-образным потолочным проёмом, где вдоль длинной стороны расположена прямая часть лестницы, а в дополнительной зоне размещается разворот на 180°, реализуемый с помощью забежных ступеней.

Элементы деревянной лестницы на косоурах с забегом 180 градусов вначале прямого марша

Такая лестница по структуре и способу верхнего крепления напоминает конфигурацию с верхним поворотом на 90°, но отличается тем, что выходит за рамки прямоугольного проёма.

На входе такая лестница аналогична прямой и состоит из одинаковых прямых ступеней. Далее начинается поворот,  ступени с внешней стороны опираются на косоуры, а с внутренней ― вкладываются в осевой столб, где склеиваются и сжимаются вместе с осевыми гильзами при помощи резьбового стержня и гаек.

Элементы деревянной лестницы на косоурах с забегом 180 градусов вначале прямого марша

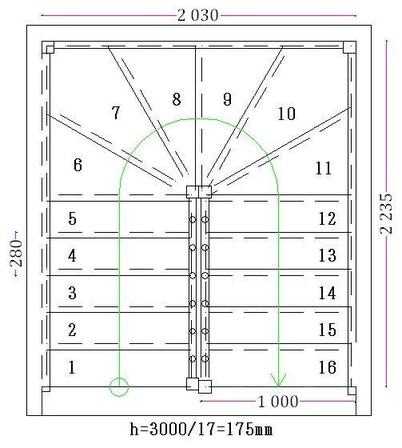

План лестницы с поворотом на 180 градусов



«Марш + забег 90° + марш»

Такая лестница состоит из двух прямых маршей, связанных между собой забежным участком. В плане марши расположены под прямым углом друг к другу.

В лестнице присутствуют два полноразмерных перпендикулярных друг другу направления, что должно быть обеспечено определёнными условиями: достаточной высотой потолка, либо немалой шириной проёма для сохранения проходной высоты.

Элементы деревянной лестницы на косоурах с поворотом 90 градусов

Этот вариант лестницы применяется в случае, когда нужно использовать ширину проёма при недостатке его длины. То есть при низком потолке, узком и длинном проёме такая лестница не делается. Характерным отличием такого варианта является тот факт, что ширина лестницы немного или значительно уже, чем ширина потолочного проёма.

Конструкция опирается на четыре точки и в двух точках крепится к верхнему перекрытию. В креплении к стенам такие лестницы не нуждаются.



Деревянная лестницы на косоурах с поворотом 90 градусов



«Марш + забег 180° + марш»

Это лестница, состоящая из двух противоположно направленных прямых маршей, разделённых разворотным забежным участком.

Такая лестница занимает в помещении довольно большую площадь и требует  соответствующего потолочного проёма.

Основным её достоинством можно считать длинную траекторию подъема, что обеспечивает лестнице хорошие параметры.

Конструкция опирается на пять точек и в двух точках крепится к верхнему перекрытию. В креплении к стенам такие лестницы не нуждаются.

Вместо стоек для крепления несущих иногда используются серьги, подвешенные к верху, либо они крепятся в  штробы, устроенные в стенах.

Оба эти способа позволяют избежать высоких опор, стоящих на полу.


Элементы деревянной лестницы на косоурах с поворотом 180 градусов



Крепление несущих лестницы в штробы



© 2015, ЧУП «Крилл», моделирование и изготовление межэтажных лестниц.

krill.by

Расчет лестницы с поворотными ступенями на 90

Расчет лестниц с поворотными ступенями на 90°

Методика расчета деревянной лестницы

Укажите необходимые размеры

X – ширина проема лестницы
Y – высота проема
E – ширина лестницы
F – выступ ступеней
Z – толщина ступеней
C – количество всех ступеней
C1 – количество ступеней на нижнем марше
C2 – количество поворотных ступеней

Расчет лестниц с поворотными ступенями на 90°.

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности.

При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше – ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница – тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени – не забудьте прибавить к этим размерам величину выступа.

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное – правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем – 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы – от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви – не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами.
На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

Расчет лестниц с поворотными ступенями на 90°.

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности. При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше – ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница – тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени – не забудьте прибавить к этим размерам величину выступа.

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное – правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем – 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы – от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви – не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами.
На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

Расчет деревянной лестницы с поворотом через забежные ступени

Расчет деревянной лестницы с поворотом на 90 через забежные ступени на второй этаж своими руками

Лестницу с поворотом на 90 градусов называют Г-образной. Такие лестницы располагают вплотную к смежным стенам. Площадка может разделять неодинаковые по длине лестничные марши. Поворот на 90 градусов наиболее распространен при изготовлении лестниц, которые становятся одинаково хорошо для размещения на даче или в двухэтажной квартире.

Лестница с поворотом на 90 градусов

Как между собой разделяются Г-образные лестницы?

Лестницы различаются по материалу, вектору поворота, внешнему виду. Второй пункт расшифровывается просто: либо лестница поворачивается направо, либо налево.

Лестницы могут изготавливать из дерева, металла и бетона. Встречаются комбинированные варианты дерева с металлом.

Комбинированная Г-образная лестница

Особенности лестниц с поворотом на 90 градусов:

Такие модели не отличаются от одномаршевых по наличию косоура или тетивы, ступеней и ограждений, в виде балясин, перил, поручней.

Чертеж поворотной лестницы с забежными ступенями

Чертеж поворотной лестницы с площадкой

Однако, у одномаршевых лестниц отсутствуют площадка и забежные ступени.

Чертеж одномаршевой лестницы

При создании чертежа поворотной конструкции предпочтение отдают либо площадке, либо забежным ступеням. Выбор зависит от количества имеющейся площади в комнате.

Второй вариант выбирается при дефиците места, причем обычно такие ступени делаются без проступей, что придает лестнице воздушность.

Лестница без проступей

  1. Выбор материала.
  2. Выбор места монтажа. Оно должно быть ровным и прочным, пол не должен шататься и скрипеть.
  3. Выполнение измерений и вычислений длины, ширины, количества ступеней, их толщины и толщины перекрытия, площади, которую займет лестница.
  4. Расчеты проще всего провести через онлайн калькулятор.
  5. Создание проекта лестницы.

Проект поворотной лестницы

  • Покупка материалов и инструментов.
  • Воплощение проекта.
  • Как рассчитать высоту и ширину забежных ступеней

    При собственных расчетах лучше всего опираться на достоверные данные оптимальных значений. Ширина марша – 90 см, ширина средней части забежной ступени – от 20 см, высота ступеней – от 10 см, угол наклона лестницы – не более 45 градусов, ширина узкого места забежной ступени – от 10 см.

    Расчет забежных ступеней

    Вместо лестницы устанавливают пандус, когда угол наклона более 23 градусов невозможен. При угле наклона более 45 градусов альтернативой лестнице станет раскладная конструкция, так как по такой крутой лестнице придется спускаться спиной вперед.

    Углы наклона лестниц

    Изготовление деталей

    • Из древесины вырезают подступенки и ступени. На забежных ступенях в узкой части вырезается уголок.

    Конструкция лестницы с забежными ступенями

  • К каждой и степеней делают две подпорки из бруса и по четыре крепежных уголка.
  • С помощью лекала на косоур наносятся отметки.

    Нанесение отметок на косоур

  • Изготовлением опорных столбов завершается создание всех деталей.

    Крепление опорного столба

    Обычно монтаж начинают с самого верхнего марша.

    • Сначала на стене закрепляют косоур.

    Крепление косоура к стене

  • После бетонируют опорные столбы.
  • Внешний косоур скрепляется с опорным столбом.

    Крепление косоура к опорному столбу

  • Ступени соединяются с косоурами при помощи подпорок и крепежных уголков.

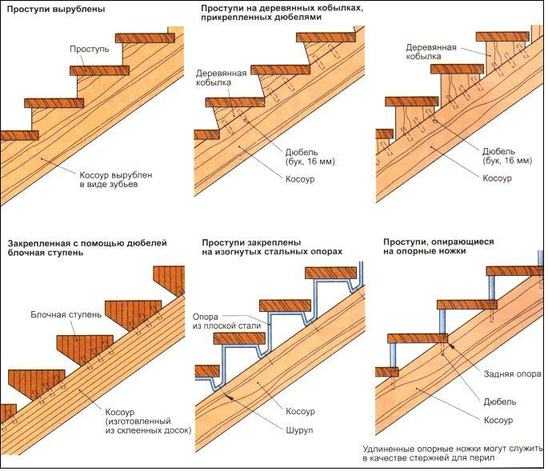

    Варианты крепления ступеней к косоурам

  • После монтируются забежные ступени, которые должны прочно «сесть» на место.

    Монтаж забежных ступеней

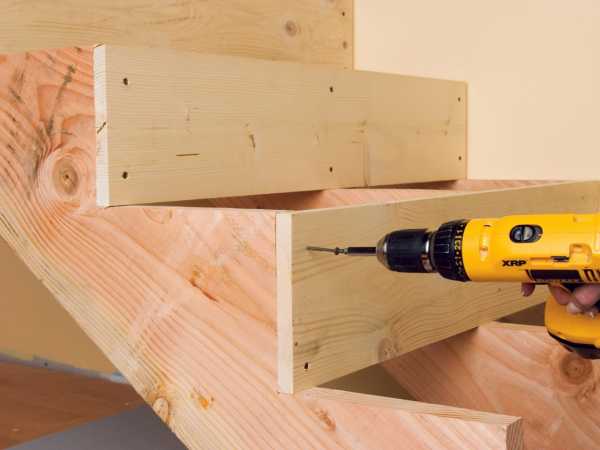

  • После устанавливаются подступенки.

  • После монтируются балясины с перилами.

    Расчет деревянной лестницы с поворотом на 180 через забежные ступени на второй этаж своими руками

    Лестницы с поворотом на 180 градусов именуют П-образными. В её основе лежит прямоугольная площадка, разделяющая лестницу на два марша. Конструкция занимает больше места, чем поворотная лестница на 90 градусов.

    Главное, что учитывается при проектирование лестниц с поворотом на 180 градусов – это то, что высота ступеней не должна быть больше их ширины. Высота от лестницы до потолка должна быть как минимум 1,9 м.

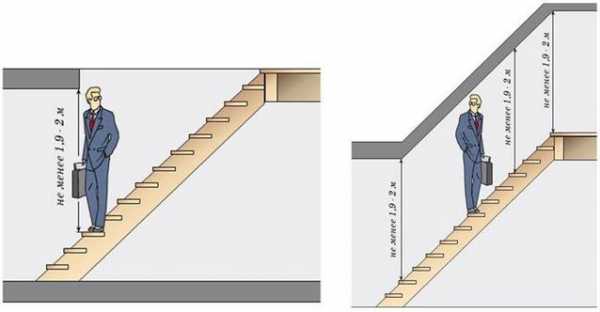

    Высота лестничного проема

    Лестницу с поворотом на 180 можно рассчитать с включением в конструкцию забежных ступеней:

    • Сначала нужно начертить окружность, радиус которой равен сумме ширины лестницы и 0,5 от расстояния между маршами.
    • С двух сторон от окружности чертятся марши с заданной шириной и длиной. Через них проводится линия, по которой человек будет идти, а также отмечаются прямые ступени.
    • Далее нужно провести отрезок ВС, который начинается от высшей точки окружности, заканчиваясь низшей. Его разметка должна проходить через середину главной забежной ступени. Именно от неё будут снисходить другие ступени.
    • Конечная прямая ступень помечается как отрезок DE.

    Расчет П-образной лестницы

    Программа 3d расчета, онлайн конструктор

    Существует около десятка программ, способных по имеющимся данным осуществить расчеты будущей лестницы. Некоторые из них проектируют 3D-модели, создают полноценную графическую картинку и общий лестничный интерьер. Такие программы здорово облегчают жизнь, позволяя увидеть будущий результат наиболее реалистичным.

    Существуют платные программы на дисках, такие как ArCon Eleco 2010, её лицензия платная и стоит порядка 40 000 тысяч, применение такой программы целесообразно для ландшафтных дизайнеров и проектировщиков. Её возможности разворачиваются на профессиональном уровне и позволяют проектировать лестницы разной формы и дизайна, зимние сады, коттеджи и ландшафт.

    StairCon также является программой с платной лицензией, получила широкое распространение при создании проектов лестниц. Среди её возможностей дизайн 3D, подсчет количества и конечной стоимости материалов, создание ведомости по материалам.

    Существуют два бесплатных онлайн сервиса, предназначенных для расчета и проектировки лестниц.

    «Лесенка – online проектирование лестниц» позволяет создать проект за четыре шага. Нужно указать желаемую форму, размеры лестницы и на выходе получить готовый проект. Кроме того, имеется функция выбора компании, которая может воплотить эскиз лестницы в реальность.

    «Расчет лестницы WeBsr» сервис позволяет вычислить оптимальный наклон, размер проема в перекрытии, величину проступи и подступенка, а также выбрать вид лестницы и вид проема.

    Расчет деревянной лестницы с поворотом на 90, 180 через забежные ступени на второй этаж своими руками, программа 3d расчета, онлайн конструктор, размеры поворотной лестницы из дерева, фото

    Как спроектировать лестницу на второй этаж с площадкой и поворотом на 90, 180 Руководство по изготовлению внутренней деревянной лестницы, перил к ней Проект деревянной лестницы на второй этаж Строительство угловой, модульной, поворотной лестницы на 2 этаж из дерева – чертежи, схема Косоуры металлические, деревянные, чертежи и способы их изготовления своими руками Покраска деревянной внутренней лестницы и уличной конструкции, выбор лакокрасочных материалов, подбор цвета ступеней и балясин Как сделать простейшую деревянную, металлическую лестницу на второй этаж для дачи Требования к лестничным ограждениям – снип, гост 25772 Межэтажные лестницы в частном доме, типы и виды лестничных маршей, материал изготовления

    Как спроектировать лестницу на второй этаж с площадкой и поворотом на 90, 180 Руководство по изготовлению внутренней деревянной лестницы, перил к ней Проект деревянной лестницы на второй этаж Строительство угловой, модульной, поворотной лестницы на 2 этаж из дерева – чертежи, схема Косоуры металлические, деревянные, чертежи и способы их изготовления своими руками Покраска деревянной внутренней лестницы и уличной конструкции, выбор лакокрасочных материалов, подбор цвета ступеней и балясин Как сделать простейшую деревянную, металлическую лестницу на второй этаж для дачи Требования к лестничным ограждениям – снип, гост 25772 Межэтажные лестницы в частном доме, типы и виды лестничных маршей, материал изготовления

    Как спроектировать лестницу на второй этаж с площадкой и поворотом на 90, 180 Руководство по изготовлению внутренней деревянной лестницы, перил к ней Проект деревянной лестницы на второй этаж Строительство угловой, модульной, поворотной лестницы на 2 этаж из дерева – чертежи, схема Косоуры металлические, деревянные, чертежи и способы их изготовления своими руками Покраска деревянной внутренней лестницы и уличной конструкции, выбор лакокрасочных материалов, подбор цвета ступеней и балясин Как сделать простейшую деревянную, металлическую лестницу на второй этаж для дачи Требования к лестничным ограждениям – снип, гост 25772 Межэтажные лестницы в частном доме, типы и виды лестничных маршей, материал изготовления

    Источники: http://www.zhitov.ru/lestnica3/, http://rubankom.com/calc/raschet-osnovnyh-razmerov-lestnicy-s-povorotnymi-stupenyami-90-gr, http://lestnicypro.ru/lestnicy/na-vtoroy-yetazh/raschet-povorotnoy-lestnicy/

  • lestnica-mpl.ru

    Лестница с забежными ступенями с поворотом на 90 и 180 градусов

    Забежные ступени используются в винтовых и поворотных лестницах. Лестницы с забежными ступенями помогают оптимизировать пространство в доме, они получаются компактнее аналогов с поворотной площадкой.

    Поворотные имеют особую форму, в результате чего при строительстве лестницы на основе таких ступеней вы можете столкнуться с трудностями в расчетах, изготовлении и монтаже.

    Особенности и требования к забежным лестницам

    Забежные ступени создают определенный дискомфорт при использовании такой лестницы.

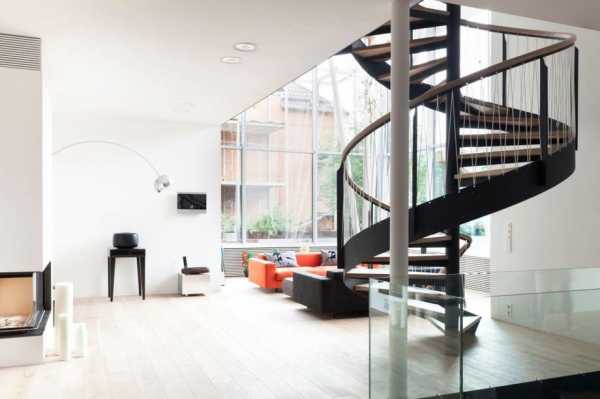

    Винтовая забежная лестница является настоящим украшением дома, занимает небольшое пространство, благодаря забежным ступеням, но перемещаться по  лестнице не всегда удобно. Дискомфорт связан с особенностью формы ступени.

    Ввиду неправильной формы в большинстве случаев исключается возможность поместить стопу полностью на проступи при передвижении по лестнице.


    Такой вариант встречается на винтовых лестницах небольших размеров. Идет сужение проступи к центральному столбу, в связи середина ступени имеет недостаточную ширину для комфортного использования.

    Различают разные методы расчета, в результате использования определенного метода, а также увеличения диаметра лестницы форма поворотной ступени приближается к простой прямой, и пользоваться такой лестницей намного удобнее.


    Как видно по фото выше, форма ступени уже более приближена к привычной прямоугольной форме и в центральной части достаточно места для размещения стопы.

    Аналогичные сложности имеются в лестницах с поворотом на 90° или 180°. Использование разворотной площадки намного удобнее, но требуется больше места для монтажа.


    Есть ряд минимальных требований, предъявляемых к поворотным ступеням:

    • Самая широкая часть не более 40 см.
    • Узкая часть не менее 10 см.
    • Центральная часть не менее 20 см.

    Ступени, вне зависимости от того являются они поворотными или прямыми, должны быть одного размера в середине ступени. В противном случае конструкция может стать очень опасной.

    Обобщим для ясности, с какими недостатками вы можете столкнуться и какие плюсы получите.
    Преимущества:

    • Экономия места под размещение лестницы.
    • Красивый внешний вид.

    Недостатки:

    • Неравномерная ширина проступи, не во всех типах забежных ступеней есть возможность поставить ногу на полную стопу.
    • Сложность в расчетах формы проступи.

    Расчет лестницы с забежными ступенями

    При проектировании делая чертеж забежной лестницы, необходимо произвести все расчеты для простой маршевой лестницы и расчеты поворотных ступеней.

    Забежные ступени можно рассчитать одним из следующих методов:

    1. Графический – используется в случае резкого перехода от прямых к забежным.
    2. Пропорций.
    3. Датский.
    4. Подъема линии.
    5. Разверток.

    Прямые участки рассчитываются как для простой маршевой лестницы. Важно помнить, что ширина проступи в центральной части всех ступеней должна быть одинаковая.

    Расчет датским методом и методом подъема линии удобнее выполнять при использовании специальных графических программ.

    Метод разверток мы разбирали уже в другой статье, ознакомиться с данным методом вы можете, перейдя по ссылке.

    В данном случае мы разберем самый простой и наиболее распространенный графический метод и метод пропорций.

    Графический метод

    Графический способ расчета используется при резком переходе от прямых ступеней к поворотным.


    Разберемся с обозначениями на рисунке:
    L – это ширина лестницы;
    С – середина марша, по которому обычно осуществляется движение;
    А – точка радиуса поворотной лестницы;
    R –радиус поворота по внешнему контуру;
    b – ширина проступи;
    s – широкая сторона поворотной ступени;
    m – узкая сторона.

    Для определения забежных ступеней необходимо выполнять чертеж в масштабе, чтобы потом было удобно использовать полученные значения.

    1. На поворотном участке по лини С следует отметить размер ступени b.
    2. Соединим точку А с краями отрезков b и проводим линию до конца лестницы.
    3. Итогом действия являются полученные формы ступеней с параметрами m — не менее 10 см и s — не более 40 см.

    оворотные ступени будут удобнее, если выполнить плавный переход с прямого марша на поворотный участок и обратно. Для этого рассмотрим другой способ расчета.

    Метод пропорций

    Поворотная лестница с плавным переходом рассчитывается немного сложнее. Но если следовать инструкциям, то проблем при расчетах возникнуть не должно.

    Разберем расчет забежной лестницы с поворотом на 180°:


    Опираясь на представленный выше рисунок, необходимо выполнить следующие шаги:

    • Отмечаем точкуА, аналогично с графическим методом обозначается в центре окружности с радиусом, равным углу поворота.
    • Определяем, какое количество поворотных ступеней будет на лестнице, чем больше ступеней, тем комфортней будет поворот.
    • По краю последних прямых ступеней проводим отрезок DE. Обозначим отрезком АВ середину лестницы, а отрезком ас — середину марша.
    • На ac начиная от отрезка AB отмечаем отрезок, равный половине ширины прямой ступени b. Получаем точку 1 на ас, эта точка является краем центральной забежной ступени. От точки 1 откладываем уже полную ширину прямой ступени и получаем точку 2. Выполняем аналогичные действия до тех пор, пока не подойдем к началу прямых ступеней, в нашем примере это до 7-й точки.
    • Чертим линию через точки 1 и А до пересечения с линией DE, отмечаем точку 1 на линии DE. Таким же образом отмечаем точку 2 на линии DE.
    • После этого откладываем получившийся отрезок 1-2 на линии DE дальше по линии с отметками до 7-й точки.
    • Соединяем соответствующие точки с 3-й по 7-ю на линии DE и ac.
    • В результате получаем размеченные поворотные ступени. Такие же действия необходимо провести с противоположной стороны.

    Похожим способом можно рассчитать забежные ступени для Г-образной лестницы.


    Определяем точку А, таким же образом, как и предыдущих случаях.

    Проводим линию АС, которая проходит ровно посередине угла поворота. Далее необходимо определиться, каким образом будут располагаться поворотные ступени:

    • Одна угловая ступень, разделенная АС пополам.
    • Две угловых ступени, расположенных по обе стороны от линии АС, тогда от линии откладываем полную ширину проступи.

    Рассмотрим второй вариант:

    1. На ас, которая обозначает середину марша, откладываем отрезок b (ширина проступи).
    2. Определяем число забежных ступеней.
    3. По краю последней прямой ступени проводим отрезок EB. Точкой пересечения с отрезком АС будет точка В.
    4. Произвольно отмечаем точку D и проводим линию AD.
    5. На AD отмечаются точки 2, 3, 4 таким образом, чтобы отрезок 3-4 был равен двум А-2, а 2-3 был равен полтора А-2.
    6. Проводим линии 4-В и параллельно ей из точек 2 и 3 до пересечения с АВ.
    7. Полученные точки на АВ соединяем с аналогичными точками, на ас и получаем форму поворотных ступеней.

    Правила монтажа

    Монтаж лестницы с поворотными ступенями мало чем отличается от монтажа простой маршевой лестницы. Отличие в том, каким образом закрепить несущие элементы, на которых расположены поворотные ступени.

    Самый простой способ монтажа лестницы с забежными ступенями — это использование сборного каркаса.


    Способ монтажа модульной лестницы практически ничем не отличается от монтажа простой маршевой лестницы. Главное правильно рассчитать забежные ступени.

    Делая бетонную лестницу с поворотными ступенями, следует особое внимание уделить армированию поворотных участков.

    Металлическая и деревянная лестницы с забежными ступенями имеют ряд особенностей в плане крепления поворотных ступеней. Рассмотрим на примере крепление забежных ступеней для деревянных лестниц.

    Рисунок 1. Монтаж поворотной лестницы

    Подготавливаем элементы для монтажа:

    • Подготавливаем косоуры для прямых участков лестницы.
    • Косоуры для поворотных ступеней. В данном случае требуется косоур только на одну сторону, второй стороной ступени будут крепиться к опорной балясине.
    • Также подготавливаем опорные столбы, на которые будут опираться косоуры.
    • Согласно произведенным ранее расчетам выпиливаем забежные и прямые проступи.

    Рисунок 2. Способы крепления

    После подготовки всех необходимых элементов для лестницы приступим к сборке и монтажу.

    Устанавливаем опорные столбы и балясины, к ним крепим косоуры. Крепление косоров представлено на рисунке 2, узел Б. В столбах подготавливается вырез для размещения косоура.

    Поле того как косоуры будут установлены и закреплены, переходим к монтажу ступеней. Монтаж необходимо начинать с нижней части лестницы.

    Крепление забежных ступеней осуществляется согласно узлу А на рисунке 2. В опорной балясине делаются прорези под размещение ступеней, прорезь должна быть немного меньше, чем толщина проступи. После этого осуществляем монтаж ступеней, с одной стороны на косоур, с другой — к опорной балясине.

    После монтажа всех ступеней можно приступать к установке перил.

    Для металлических лестниц процесс монтажа аналогичен, разница лишь в том, что для размещения ступеней необходимо готовить площадки или рамки. Все соединения осуществляются сваркой.

    gidlestnic.ru

    инструкция по расчету и монтажу своими руками (фото и видео)

    Зачастую в частных домах возникает необходимость в возведении поворотной Г-образной лестницы, угол поворота должен быть выполнен под 90 градусов. В таких типах конструкций предусмотрены промежуточные площадки, однако, чаще всего их заменяют забежными ступенями,чтобы сэкономить пространство.

    Забежная лестница является сложной конструкцией, поэтому она требует выполнения точных расчетов основных характеристик. Для этого применяется несколько базовых методик. Далее мы рассмотрим, как выполнить расчет лестниц с поворотными ступенями на 90 градусов и изготовить такую конструкцию самостоятельно.

    Поворотная забежная лестница

    Основные параметры

    Расчет основных параметров можно выполнить используя:

    • Математические формулы. Этот способ для человека, незнакомого с сопроматом, будет затруднителен.
    • Графические методы.Данный способ является наиболее простым вариантом, поэтому его мы рассмотрим подробней.
      И так, чтобы сделать расчет поворотной лестницы на 90 градусов, необходимо определиться с целым рядом параметров. Среди них мы выделим основные:
    • Средняя линия марша. На прямых отрезках эта линия проходит посредине марша. На отрезках криволинейной формы она проводится по линии параллельной внутреннему краю конструкции, на расстоянии равном половине ширины ступени.
    • Радиус закругления средней линии забежной ступеньки лестницы. Этот параметр зависит от радиуса окружности, которая находится между двумя маршами лестницы.
    • Угол поворота образуется на проекции между внешними гранями крайних ступеней в горизонтальной плоскости пролета лестницы.

    Ширина ступенек считается по средней линии и является постоянной на всей протяженности лестничного марша.Рассчитать лестницу с поворотом 90 градусов можно при помощи методики пропорций или по-другому –пропорциональной разбивки.

    Устройство поворотной лестницы

    Нам необходимо знать следующие параметры:

    • S – ширина лестничного марша.
    • I –длина проекции в горизонтальной плоскости лестничного марша на отрезке от последней ступеньки и до вершины угла заворота.
    • B – ширина проступей.
    • R – радиус внутри конструкции.

    Для расчетов нам понадобится лист миллиметровки. Необходимо начертить план лестницы в проекции, при помощи которого можно будет точно определить необходимые размеры, в том числе и ширину ступеньки.

    Совет!
    Если вы обладаете знаниями компьютера, то выполнить расчеты будет проще с использованием специальных программ бумаги.

    В первую очередь надо начертить среднюю линию через средину кривой линии из вершины угла поворота. Затем нужно выполнить на чертеже раскладку поворотных ступеней. При этом следует обратить внимание на то, чтобы ширина поворотных ступеней увеличивалась равномерно.

    Как выполнить раскладку, наглядно показано на схеме ниже.

    Схема расчета забежных ступеней

    Лестница с поворотом на 90 градусов должна быть рассчитана в соответствии со следующими стандартами:

    • Минимальная ширина забежной ступени в узком месте должна быть не менее 120 мм.
    • Разница в ширине между самой узкой и самой широкой ступенью не должна быть более 10 мм.На этом и основывается расчет.
    • Ширина лестничного марша должна быть не менее 80 см.
    • Ширина забежной ступени на средней линии должна составлять не менее 20 см.
    • Высота ступени должна находиться в пределах 100 мм.
    • Угол наклона не должен превышать 23 – 37 градусов.

    После того, как лестница с поворотными ступенями на 90 градусов будет рассчитана, можно приступать к ее изготовлению.

    Изготовление лестницы

    Материалы

    Если выполняться будет лестница с поворотом на 90 своими руками, то для ее изготовления древесина является самым оптимальным материалом. Дело в том, что поворотные ступени, как показывает практика, всегда нуждаются в определенной корректировке и подгонке, как бы тщательно вы не выполняли расчеты. Только древесина может позволить выполнить корректировку в данном случае, причем, делать это возможно на любом этапе изготовления.

    В строительных магазинах предлагается множество различных заготовок. Вполне возможно, что там будет и готовая поворотная лестница на 90 градусов. Однако, это не означает, что в процессе ее монтажа вам не придется ничего подгонять по размерам.

    Схема забежной лестницы

    В итоге, установка готовой лестницы может оказаться еще более долгой и хлопотной, чем создание конструкции с нуля. Кроме того, не всегда есть гарантия, что готовая поворотная лестница на 90 градусов выполнена из качественного материала.

    Поэтому, имея опыт работы с деревом, лучше изготовить лестницу самостоятельно, а в магазине приобрести лишь детали сложной формы, к примеру, балясины.

    Для изготовления остальных элементов лучше всего использовать древесину следующих пород:

    • Дуб;
    • Бук;
    • Ясень.

    Допускается также:

    • Сосна;
    • Лиственница;
    • Клен.

    Дерево необходимо хорошо просушить, чтобы предотвратить деформацию деталей, скрипов ступеней, и, как следствие, в скором времени ремонта конструкции.

    Из материалов понадобится:

    • Доска шириной не менее 50 мм.
    • Бруски толщиной не менее 40 мм.
    • Крепежные металлические уголки, саморезы, винты, монтажный клей и шурупы.
    На фото – установка косоуров

    Изготовление деталей

    Инструкция изготовления лестницы выглядит следующим образом:

    1. В первую очередь из досок делают подступенки и ступени. На поворотных ступеняхвырезается в узкой части уголок, в соответствии с данными полученными на чертеже.
    2. Для каждой ступени необходимо выполнить два подпорных бруса и отложить четыре крепежных уголка.
    3. Затем необходимо изготовить лекало, при помощи которого на косоур или лестничную тетиву наносят отметки.
    4. В последнюю очередь изготавливаются опорные столбы, на которые будут опираться косоуры или тетива. Диаметр столбов должен быть не меньше 50 мм, а высота определяется на стадии проектирования.

    Совет!
    Чтобы упростить процесс изготовления забежных ступеней, следует сделать лекала.

    Монтаж лестницы

    Установку конструкции необходимо начинать с тех элементов, к которым в последствие доступ будет затруднен. Рекомендуется вначале монтировать верхнюю часть, чтобы возможные ошибки сконцентрировались у первой ступеньки.

    Схема монтажа забежных ступеней

    Работа выполняется в следующей последовательности:

    1. При помощи винтов закрепляется на стене пристенный косоур.
    2. Устанавливаются опорные столбы. Их можно укрепить путем бетонирования или при помощи анкерных болтов.
    3. Внешнийкосоур надо устанавливается на опорные столбы и тщательно выровнять при помощи уровня и угольника.
    4. Ступени соединяются с тетивой при помощи четырех металлических уголков и подпорных брусьев. Все крепления следует обязательно проклеивать. Обратите внимание, чтобы ступени располагались строго горизонтально.
    5. Далее монтируются угловые ступени. Они должны плотно прилегать к опоре. Если соединение получается не жестким, то необходимо либо подкорректировать ступень, либо сделать новую.
    6. Следующим этапом является установка подступеней.
    7. В последнюю очередь монтируются балясины и перила.
    8. Работа завершается покраской лестницы или вскрытием ее лаком.

    Совет!
    Для удобства монтажа, рекомендуется установить места крепления ступеней на пристенномкосоуре до его установки на стену.

    После всех этих действий, поворотная лестница на 90 градусов готова к эксплуатации!

    Совет!
    Произвести монтаж конструкции в одиночку очень сложно, поэтому найдите помощников.

    Готовая лестница «Лес-02»

    Конечно, всю вышеописанную работу можно проделать только в том случае, если у вас имеется определенный опыт. В противном случае, лучше приобрести готовое изделие, не смотря на то, что цена на него будет существенно выше, чем на лестницу собственного производства.

    Предпочтение следует отдать проверенным производителям и моделям, которые пользуются спросом. К примеру, правозаходная лестница Лес 02 с поворотом на 90 градусов хорошо себя зарекомендовала на рынке готовых, модульных лестниц.

    Лестница «Лес-02»

    Ворота подъема от пола нижнего этажа до пола верхнего этажа у этой лестницы составляет 2900 мм. Угол подъёма при этом равен 44 градусам. Габариты «Лес-02» в плане составляют 2,145х1,365 м. При этом для ее монтажа размер прямоугольного отверстия должен составлять 2,2х0,87 м.

    Максимально допустимая нагрузка на ступень составляет 350 кг. Все детали конструкции, кроме опорной колонны, изготовлены из сосны.В случае необходимости лестницу можно сделать выше, при помощи подставок или ниже, путем изъятия лишних ступеней. Таким образом, ее легко подогнать под определенную высоту потолка.

    Вес лестницы с упаковкой составляет 140 кг. Поставляется изделие в разобранном виде. Монтаж осуществляется непосредственно на объекте.

    Вывод

    Выполнить расчет и изготовить угловую лестницу можно самостоятельно, если шаг за шагом следовать инструкции изложенной выше. Самостоятельное изготовление конструкции дает ряд преимуществ, перед приобретением готового изделия. В частности, такая лестница будет соответствовать всем индивидуальным пожеланиям.

    Однако, если вы не уверены в своих силах, то, чтобы не испортить материал, не потратить силы и время зря, лучше установить готовое изделие. Дополнительную информацию по этой теме можно получить из видео в этой статье.

    sdelai-lestnicu.ru

    Лестница с поворотными ступенями на 90° расчет онлайн

    Вы можете быстро и легко рассчитать стоимость лестницы, воспользовавшись нашим онлайн-калькулятором.

    Для удобства наших клиентов на этой странице мы разместили онлайн-калькулятор для расчёта лестницы с поворотными ступенями на 90°. Так как правильно и с необходимой точностью рассчитать все размеры и характеристики материалов сможет не всякий.

    Здесь же всё довольно просто – от вас требуется лишь заполнить соответствующие поля, после чего робот автоматически просчитает параметры будущей конструкции. Все расчёты ведутся в строгом соответствии с современными строительными нормами. Поэтому в результате вы получите межэтажную лестницу, которая будет удобна в использовании и гарантированно прослужит вам в течение очень продолжительного времени.

    Если в процессе расчёта лестницы с поворотными ступенями у вас возникли затруднения или вопросы, не стесняйтесь обращаться за помощью к нашим сотрудникам. Наш консультант поможет определиться с выбором лестницы и подскажет наиболее оптимальное в вашем случае решение.

    Лестницы с поворотными ступенями на 90°

    Параметры для расчета лестницы с поворотными ступенями на 90°

    Общий чертеж лестницы

    Чертеж шаблона ступеней

    Чертеж тетивы


    Конструкция лестницы с поворотными ступенями на 90°

    В отличие от лестничной конструкции, у которой используется поворотная площадка, расчёт лестницы с поворотными ступенями на 90° требует максимальной точности. В противном случае конструкция может оказаться не слишком удобной в использовании или окажется недолговечной.

    К преимуществам такого вида межэтажных конструкций относят, прежде всего, существенную экономию жилого пространства. Причём, такая экономия никоим образом не сказывается на удобстве или функциональности лестницы.

    Вместо поворотной площадки тут используются поворотные ступеньки, которые расходятся от центральной опоры – в точности так же, как у винтовой лестницы. В большинстве случаев при расчёте лестницы с поворотными ступенями на 90° количество таких ступеней делают не более трёх-четырёх.

    Если сделать больше поворотных ступеней, то они могут получиться слишком узкими, что существенно снизит удобство пользования конструкцией. Конкретное их количество зависит, главным образом, от ширины лестничного пролёта.

    Что учесть при расчёте Г-образной лестницы с поворотными ступенями

    Чтобы правильно рассчитать лестницу с поворотными ступенями на 90° следует учитывать следующие параметры конструкции:

    • Высота проёма – расстояние от чистового пола первого и второго этажей.
    • Ширина лестничного пролёта.
    • Ширина и высота ступеней.
    • Общее количество ступеней.
    • Число ступеней в нижнем сегменте.
    • Число поворотных ступеней.
    • Толщина и выступ ступеней.
    • Высота перил – из соображений безопасности и удобства современные строительные нормативы рекомендуют делать их не менее 90 см в высоту.

    Наиболее приемлемые размеры указаны в строительных стандартах и прочих нормативных документах. Так, наклон лестниц лучше всего делать не более 35 градусов. Глубина ступени должна быть не менее 30 см – чтобы на неё мог встать всей ступнёй даже человек с большим размером обуви. Комфортная высота каждой ступени не должна превышать 20 см.

    www.lectnica.ru
