Лестница металлическая с площадкой — Всё о лестницах

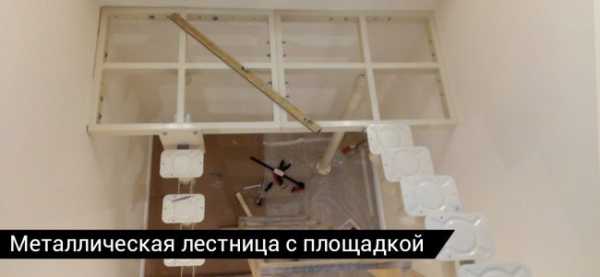

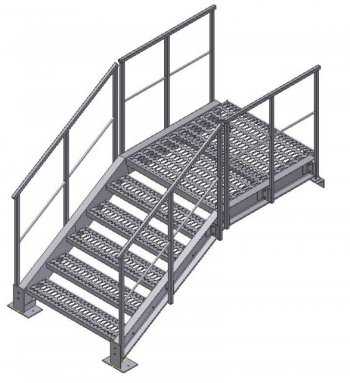

Лестница металлическая с площадкой

В наше время любой современный дом очень сложно представить без лестницы. Хотя чаще всего это бывают деревянные или железобетонные конструкции, однако лестница металлическая с площадкой тоже пользуется немалой распространенностью у многих владельцев частных строений. Так как изделия из металла отличаются высокой функциональностью, поэтому они широко применяются не только в частном секторе, но и на производстве.

Достоинства

Большая популярность металлических трапов объясняется:

  1. Прочностью материала;
  2. Надежностью;
  3. Длительной эксплуатацией;
  4. Отсутствием скрипа;
  5. Возможностью создавать разные формы лестниц, для чего можно начертить чертежи лестницы с металлической площадкой или без нее;
  6. При правильном проектировании – способностью выдерживать немалый вес;
  7. Возможностью сочетания металла с различными отделочными материалами, что позволяет придать конструкции привлекательный внешний вид и снизить нагрузку на металл;
  8. Возможностью разделения работы на 2 части:
    • пока ведутся работы на «высоте» или нет денег на отделку лестницы – можно установить лестничный каркас и ходить по нему;
    • отделка металлической лестницы – заключительный этап работы по установке трапа.

Основные характеристики

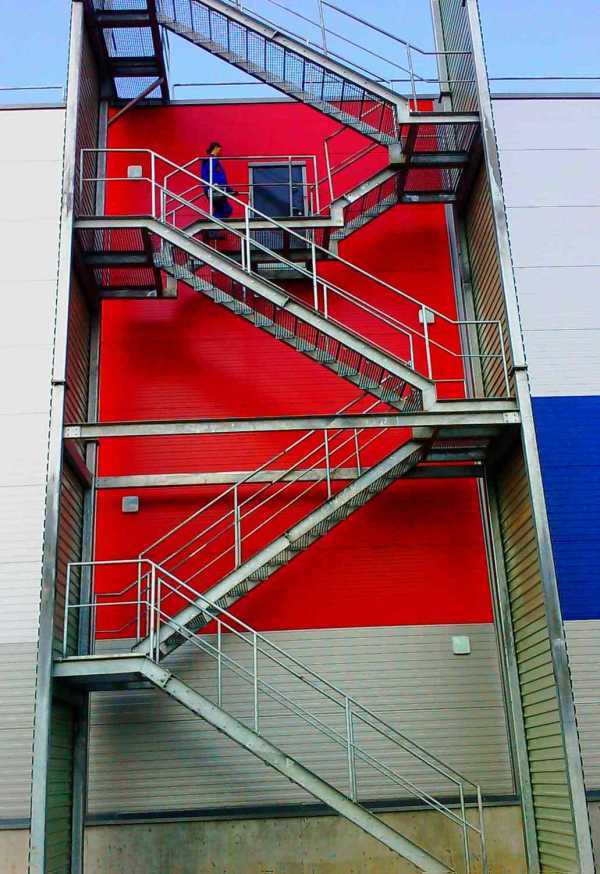

Лестница маршевая металлическая с площадками на каждом этаже отличается надежной сборной, литой или сварной конструкцией, проходящей по одной из стен дома или внутри помещения. Такой вид является самым распространенным вариантом, имеющим довольно простую конструкцию, которая может выдерживать значительные нагрузки.
Независимо от того, где именно находится трап, к любому из них предъявляются одинаковые требования по надежности и безопасности:

  1. Ширина лестницы в частном строении должна быть не менее 900 мм;
  2. Все марши лестницы должны иметь постоянную величину уклона на всей протяжении;

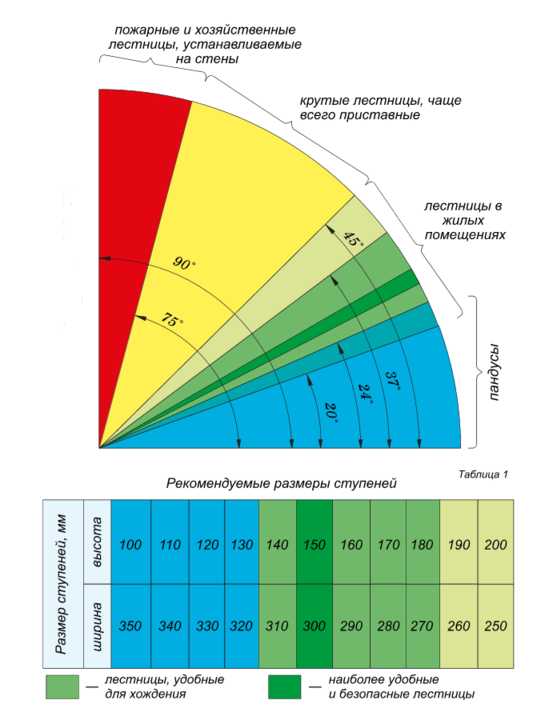

  3. Оптимальная высота ступени – 160 мм, а глубина – 270 мм;
  4. Конструкция должна быть рассчитана на нагрузку не менее 100 кг;
  5. Расстояние между ограждениями, а точнее, стойками, должно быть 120 – 150 мм.

Основные разновидности

Существует несколько классификаций, по которым можно подразделить все виды металлических лестниц :

  1. Место установки
    • Внутренние – хотя занимают немало места в помещении, но не зависят от погодных условий и могут стать настоящим украшением интерьера.
    • Наружные – позволяют экономить пространство в помещении, однако они не очень удобные для эксплуатации в холодное время года.
  2. Способ изготовления
    • Кованные – хотя они очень трудоемкие в изготовлении, однако всегда будут пользоваться большой популярностью из-за своей внешности.
    • Сварные – отличаются простым способом изготовления, поэтому их может сделать любой человек, имеющий навыки данной работы.
  3. Необходимость в отделке
    • Открытые – так как каркас трапа будет на виду, его виду необходимы особые требования.
    • Закрытые – требуют дополнительной обработки. Так как для их изготовления используются недорогие материалы – основное требование к ним – надежность.
  4. Принцип устройств
    • Сборные – состоят из самостоятельных деталей и элементов.
    • Цельные – такой монтаж осуществляется из секций, после чего в готовом виде проводится установка.
  5. Конструкция
    • Маршевые – в большинстве случаев состоят из нескольких пролетов, которые могут располагаться на одной прямой или с поворотом.

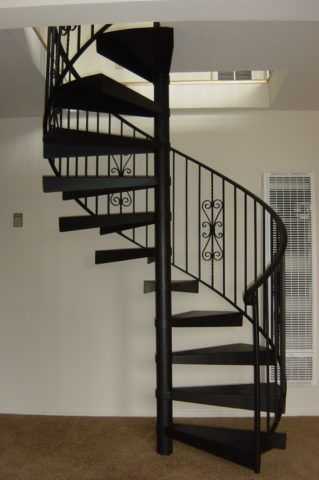

    • Винтовые – лестница имеет закрученную форму.
    • Складные – или чердачные, что зависит от основной сферы их применения. Позволяют значительно сэкономить пространство.
  6. Форма каркаса
    • На косоурах – это специальный элемент, являющийся подпоркой под ступени. Это самый прочный вид каркаса, состоящий из одного или двух косоуров.
    • На тетиве – торцы ступеней не будут видны за каркасом.
    • На больцах – благодаря такому каркасу удается создать воздушные конструкции. Где основная нагрузка ляжет на стену дома.

Проектирование металлической конструкции

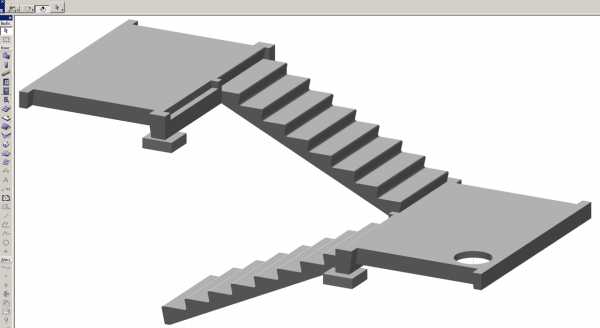

Проектирование и расчет лестницы металлической с площадкой можно выполнить по-разному. Для этого нужно определить параметры лестничного марша, которые обеспечат комфортную эксплуатацию. Лучшим вариантом в этом случае будет пологая лестница.
Главные параметры, которые необходимы для расчета – высота конструкции, высота, количество ступеней, ширина, тип лестницы. Расчеты с данными параметрами должны дополнять друг друга, а не быть независимыми.

Похожие новости

Чертеж металлической лестницы

Когда в жилом малоэтажном здании планируется не один этаж, а два или три обязательно нужно продумать конструкцию, которая будет вести к верхним ярусам. Чертеж металлической лестницы, созданный на основании замеров, поможет облегчить работу и сделать процесс обустройства доступным.

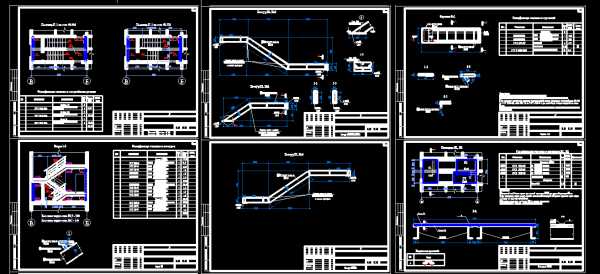

Схемы и чертежи металлических лестниц

Металлические лестницы

Конструкция металлической лестницы обладает всеми необходимыми параметрами безопасности и долговечности. Именно поэтому часто делают ставку именно на этот вид изделия. Металл практически не подвержен коррозиям, выигрышно подчеркивает стиль помещения и вносит строгость и изящность в дизайн. Глядя на широкое разнообразие предлагаемых металлических лестниц можно понять, что их сможет собственноручно сделать даже тот человек, который не имеет опыта в подобных воплощениях.

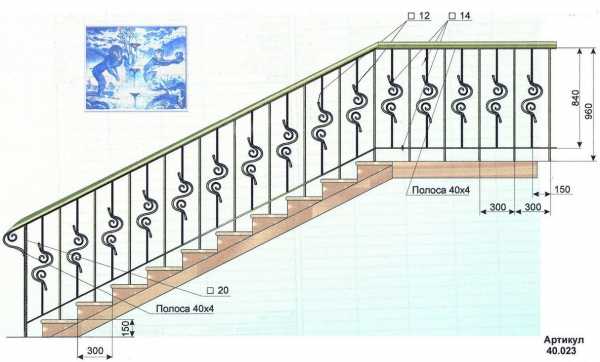

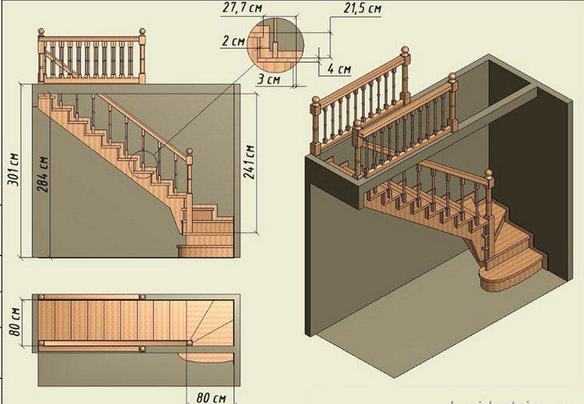

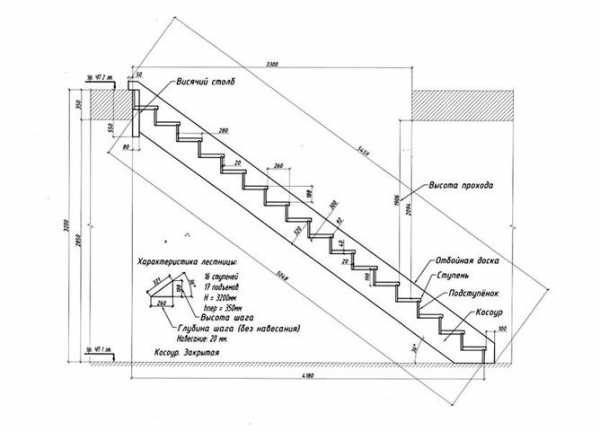

Чертеж с размерами металлической лестницы

Самое главное – выбрать такую конструкцию, которую будет посильно начертить, подготовить и установить в пространстве помещения или за его пределами.

Преимущества

  1. Металлические лестницы, ведущие на второй этаж, могут быть придуманы в самых разнообразных дизайнерских решениях.
  2. Они могут быть окрашены в самые разные цвета, поэтому есть шанс подобрать идеально подходящий под общую картинку интерьера .
  3. Материал не подвержен коррозиям при правильной обработке, это позволяет устанавливать такие конструкции в различных условиях влажности, а также, в любых климатических зонах.
  4. Структура изделия долговечна и надежна с точки зрения безопасности. Использование металлических косоуров делает конструкцию еще прочнее.
  5. Лестницы могут быть как простой схемы, так и замысловатой.
  6. Установка изделия достаточно проста, поэтому ее можно осуществить даже вдвоем.

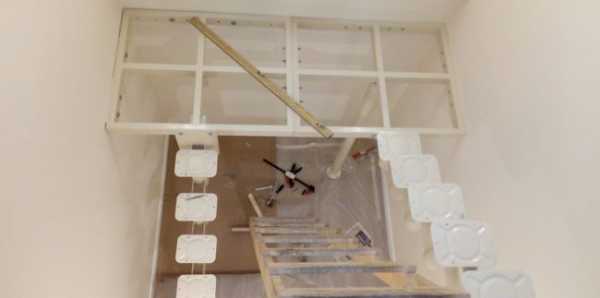

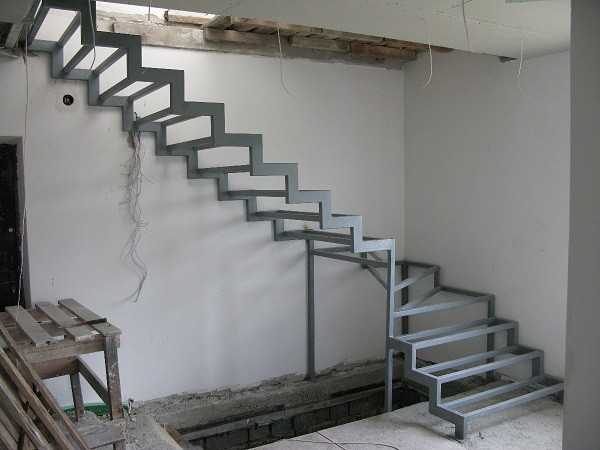

Смонтированный каркас металлической лестницы

Недостатки

  1. Одним из недостатков можно назвать громоздкость сходней и перил. Но благодаря умениям современных разработчиков, можно легко подобрать схему, которая будет максимально соответствовать по нагрузке для определенного помещения.
  2. Некоторые изгибы и декоративные элементы сложно воплотить в жизнь без специальных навыков.

Основываясь на приоритетах и недостатках материала и конструкции в целом, можно делать ставку в пользу или против такого решения.

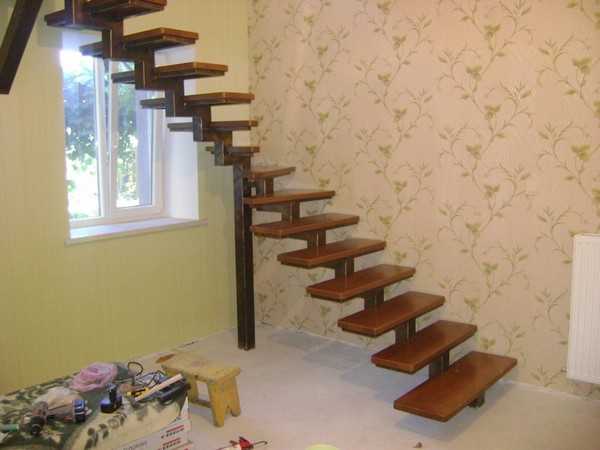

Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы.

Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно сделать чертежи лестницы с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

Вариант конструкции металлической лестницы

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

  • Это облегчает процесс работы;
  • Позволяет с легкостью организовать порядок действий;
  • Такие конструкции прочны и долговечны;
  • Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
  • Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят проект лестницы на второй этаж .

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Как сделать чертеж металлической лестницы

Самостоятельно сделать чертеж лестницы из металла собственными руками достаточно просто. Для этого нужно осуществить замеры пространства, в котором будут расположены ступени, ведущие на второй этаж.

Необходимые материалы для замера

Для того чтобы осуществить измерение пространства следует иметь под рукой следующие принадлежности:

  • Рулетку с максимальной длиной;

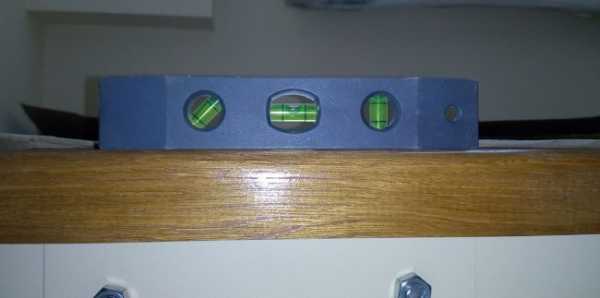

  • Измеритель уровня поверхностей;
  • Мел или специальный фломастер, которым можно сделать необходимые отметки на стене, полу и потолке.


Это минимальный набор принадлежностей, которые помогут качественно и быстро осуществить процесс замера.

Необходимые материалы для чертежа

Чтобы схема была максимально точной и правильной, следует также приготовить ряд канцелярских предметов. А именно:

  • Остро заточенный карандаш или черный маркер с тонким стержнем;
  • Лист бумаги или ватман;
  • Линейка;
  • Циркуль.

Чертить схему следует внимательно и аккуратно, чтобы при непосредственном процессе установки не допустить погрешностей, которые сложно исправить.

Какие параметры нужно измерить

Чтобы не прогадать и правильно сделать чертеж своими руками, потребуется произвести следующие измерения:

  1. Высота от пола до начала уровня второго этажа под выбранным углом наклона.
  2. Расстояние от пола до ступенек. Если планируется устанавливать сплошную конструкцию, укрепляя ее на полу, то данный замер можно не осуществлять.

Схема с размерами металлической лестницы

  • Расстояние от наивысшей ступеньки, которая параллельна потолку, до самого потолка. Это пространство должно составлять не менее двух метров, чтобы человек любого роста, не сгибаясь, мог подняться на второй этаж.
  • Чтобы правильно сделать металлические лестницы своими руками, следует определить ширину будущих ступенек. Они должны быть не менее 25 сантиметров.
  • Высоту перепонки, находящейся под ступенькой, также следует рассчитать. Ее оптимальный размер составляет 15 сантиметров.

    • После осуществления замеров можно переносить записанные параметры на лист бумаги, формируя схему будущих сходней.

    Какие нюансы обязательно учесть в процессе

    При осуществлении замеров обязательно уделить особое внимание следующим факторам:

    • Мерить высоту обязательно под требуемым наклоном;

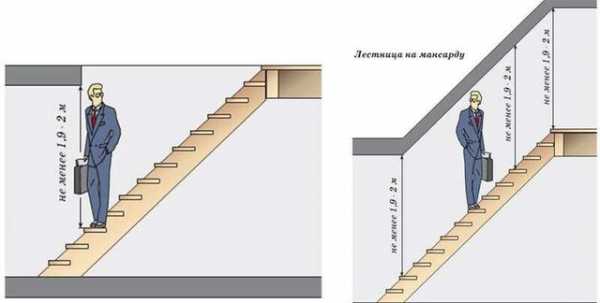

    • Также стоит учесть, что высота будущих сходней должна быть на уровне начала второго этажа, а не на уровне потолка первого яруса квартиры;

    Высота и схема металлической лестницы

  • При установке в доме металлических лестниц, следует учесть, что эти конструкции достаточно много весят. Поэтому, необходимо укрепить стены перед началом работ или просто убедиться в их прочности, если дом строился недавно.

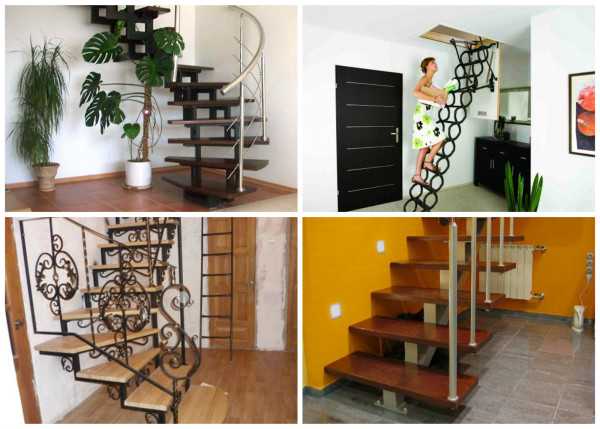

    Какими бывают металлические лестницы

    Дизайн лестниц в доме бывает разным, но каждый из них достоин и часто выбираем хозяевами частных загородных домов. Конструкции металлических лестниц бывают:

    Такие сходни помогут сохранить максимум полезного пространства в помещении. Ступени выгодно подчеркнут изысканность дизайна и добавят искру в общую картину интерьера пространства. Единственное, что может остановить – это сложность самостоятельного осуществления чертежа.
    Без специальных навыков человек не справиться с замерами, необходимыми для столь сложной конструкции. А также непосредственный процесс установки лестничных структур требует некоторой сноровки и умения.
    Зная все особенности винтовой лестницы, человек сможет реализовать идею с установкой такой конструкции сходней. После воплощения задуманного интерьер тут же заиграет новыми красками.

    Этот вариант чаще всего используют для воплощения идеи по установке лестничных структур. Для такого массива легко нарисовать схему даже тем, кто никогда не сталкивался ранее с подобным заданием.
    Маршевые лестницы бывают прямыми, ведущими на второй этаж или с поворотами (это помогает экономить пространство). Измерить параметры, требуемые для чертежа любого из видов таких сходней, очень просто. Достаточно иметь под рукой необходимые инструменты и приспособления.
    Непосредственная установка конструкции также элементарна. Следует просто придерживаться пошаговых действий, о которых можно прочесть в любой тематической литературе.

    Бывают структуры, ведущие на второй этаж, держащиеся на стене. Под такие конструкции не устанавливают подпорки. Основной несущей и держащей нагрузки конструкцией, является стена.
    Поэтому, прежде чем приступать к действиям, следует убедиться, что стены прочны и готовы выдержать столь высокую нагрузку. Если да, то можно смело оборудовать навесную металлическую лестницу.
    Такая лестница поможет сэкономить пространство, сделать стиль помещения изысканным.

    В чем преимущества чертежей будущих конструкций

    Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.

    Процесс установки металлической лестницы

    • Сделать процесс установки быстро;
    • Самостоятельные чертежи сэкономят средства;
    • Включить в процесс разработки плана будущей конструкции фантазию;
    • Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
    • Ощутить себя настоящим хозяином дома;
    • Исключить банальные шаблоны из стен собственного дома;
    • Создать идеально вписывающуюся в интерьер конструкцию.

    Поэтому стоит отдать должное вопросу самостоятельного осуществления чертежных работ по планированию будущей лестницы.

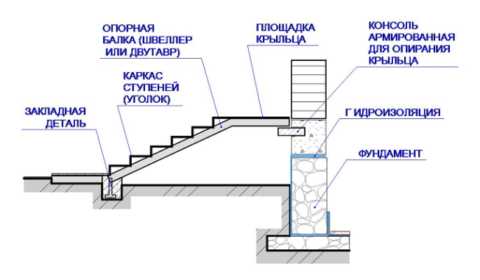

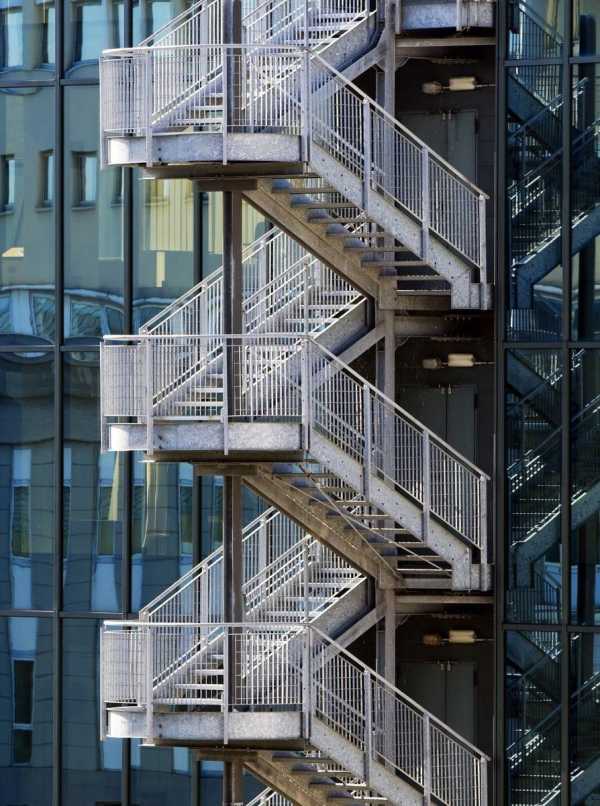

    Металлическая лестница на второй этаж с улицы

    Металл – это материал, который допустим к использованию в самых разных пространствах. Поэтому решение обустроить ступени, ведущие на второй этаж здания со стороны улицы, вполне допустимо.

    Преимущества

    1. Материал не портиться от влияния климатических факторов.

    Крепление сваркой металлических косоуров

  • При правильной обработке специальными средствами, прослужит долгие годы, не меняя своего изначального вида.
  • Оборудуя ступенчатую конструкцию на улице, можно допускать некоторые огрехи при измерении требуемых пространств, а некоторые замеры совсем не нужны.
  • Металлические сходни идеально впишутся под любой фасад дома. Достаточно просто покрасить изделие в максимально соответствующий цвет.
  • Если выбрать эксклюзивный вариант дизайна сходней, с красивыми изгибами и необычными линиями, можно украсить вид дома со стороны улицы.

    • Недостатки

    Неудобно в холодное время года. Ступеньки могут стать скользкими при выпадении осадков. Но это можно предотвратить, установив специальные ограничители на краях ступеней.

    Как облегчить работу
    1. Чертеж металлической лестницы поможет максимально эффективно и правильно осуществить процесс установления лестницы. Поэтому не стоит пренебрегать данным фактором.

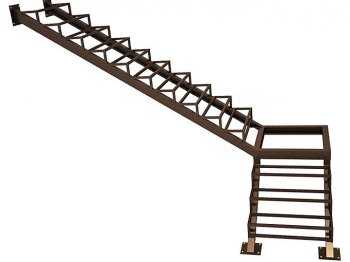

    Схема модульной лестницы из металла

    Правильная и продуманная схема поможет сделать каждый элемент ступеней практичным и изысканным. Ступенчатая структура поможет украсить, облагородить и добавить свежие решения в интерьер частного дома .

  • Но также облегчить работу можно, пригласив к участию родственников или знакомых. Работая в паре или втроем, процесс установки будет выполнен намного быстрее и качественней. Главное, правильно распределить задачи между помощниками.
  • Можно заранее написать для себя пошаговую инструкцию, чтобы действовать четко по ней. Это поможет не упустить важных деталей, каждая из которых весьма влияет на итоговый результат трудов.

    • Чтобы все получилось на высочайшем уровне, не стоит удерживать себя в подобных рвениях. Конечно, самостоятельно начертить и установить металлическую лестницу нелегко. Но стоит бросить вызов подобным трудностям и выиграть эту эстафету. Когда в доме появится лестница, созданная своими руками, ощущение гордости наполнит и вдохновит на следующие действия.

    Проектирование металлической лестницы на второй этаж: расчет и чертежи

    Для того чтобы грамотно спроектировать чертежи металлической лестницы на второй этаж своими руками, необходимо рассчитать целый перечень показателей и учесть даже такие нюансы, как тип используемого материала. От того, насколько верно будет выполнена работа, зависит прочность и надежность конструкции.

    Особенности металлических конструкций

    В первую очередь необходимо рассмотреть такой вопрос, как особенности металлических лестниц в целом. Для этого обратите внимание на принципы соединения основных деталей.

    Особенности того или иного проекта должны отображать чертежи металлической лестницы, рассмотрим, как сделать их своими руками. Прежде всего, необходимо рассчитать следующие показатели:

    • высота и ширина ступени;
    • уклон;
    • размещение ступеней относительно друг друга.

    Расчет производят по тому же принципу, что и для любой другой лестницы. Если вы готовите чертежи своими руками, обратите внимание на то, что нужно правильно распределить нагрузку и места дополнительных соединений, чтобы подъем на второй этаж был безопасным. Следует упомянуть также плюсы подобных изделий.

    Преимущества металлических лестниц:

    • прочность;
    • разнообразие форм и их сочетаний;
    • возможность комбинирования с другими материалами;
    • долговечность;
    • небольшие затраты на монтаж каркаса.

    Прочность и долговечность — основные преимущества металлических лестниц

    Конструкция будет обладать всеми преимуществами только в том случае, если вы не допустите ошибок при составлении проекта.

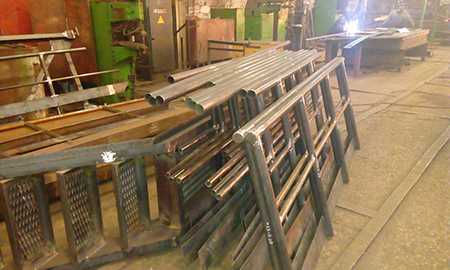

    Необходимые детали и материалы

    Для того чтобы создать действительно прочную лестницу, важно использовать только подходящие материалы. Независимо от типа разработанного своими руками проекта, часть деталей каркаса будет соединена между собой сварочным швом. Это условие касается даже готовых модульных изделий. В связи с этим сплав должен хорошо поддаваться подобной обработке, а также выдерживать большую нагрузку на растяжение. Именно поэтому не рекомендуется использовать для обустройства косоуров шпалы. Лучше всего взять профильные уголки, трубы или швеллеры.

    Выполняя расчет для металлической лестницы, обратите внимание на распределение нагрузки. Для этого нужно рассчитать массу всех ступеней с учетом их количества и площади. Для определения расчетной нагрузки результат умножают на коэффициент, характеризующий надежность, то есть на 1,1. Для того чтобы чертежи указывали на максимальную нагрузку при переносе предметов на второй этаж, нужно еще раз умножить результат на другой коэффициент — 1,4. Итоговое число покажет, какую максимальную нагрузку могут оказывать перемещающиеся по ступеням люди без ущерба для конструкции. Места, на которые оказывается наибольшее давление, нужно дополнительно укрепить болтами, даже если вы уверены в прочности сварочного шва.

    Для обустройства ступеней и перил можно скомбинировать металл с деревом. Для уличных моделей можно сделать ступеньки из листовой перфорированной стали или прутьев арматуры.

    Комбинированные модели метала с деревом часто используются в загородных домах

    Варианты конфигурации

    При проектировании металлических лестниц следует учитывать особенности каждого типа конструкции. Чаще всего выбор осуществляется из таких вариантов:

    • Прямой марш. Ступени одинакового размера располагаются последовательно по прямой линии, опираясь на косоур.
    • Забежные лестницы. Марш имеет поворотную часть, на которую устанавливаются забежные ступени или площадки.
    • Винтовая. Основа каркаса — ось, к которой крепятся забежные ступени под определенным градусом с комфортным шагом для человека.
    • Складная чердачная. Это самая компактная конструкция, состоящая из соединенных между собой выдвижных секций. Схожа с приставной моделью и обычно служит для обеспечения доступа к редко используемым верхним помещениям вроде чердака или мансарды.

    В каждом случае прорабатываются отдельные чертежи для лестниц из металла. Расчет основывается на вычислении оптимальных параметров для специфического расположения ступеней и опор. Если для маршевой лестницы рассчитать шаг нужно по формуле, для чердачной достаточно определить периодичность расположения перекладин для комфортного передвижения.

    Винтовые и забежные конструкции сделать своими руками будет немного труднее, так как чертежи частично основываются на графическом подходе.

    Варианты конфигураций металлических лестниц используются в зависимости от потребностей

    Разработка чертежей

    Чтобы разработать проект конкретной металлической лестницы на второй этаж, необходимо прорисовать чертежи в двух проекциях: горизонтальной и вертикальной. Если вы планируете рассчитать параметры, опираясь на графический метод, нужно сопоставить обе картинки в масштабе таким образом, чтобы размеры можно было перенести на ось координат.

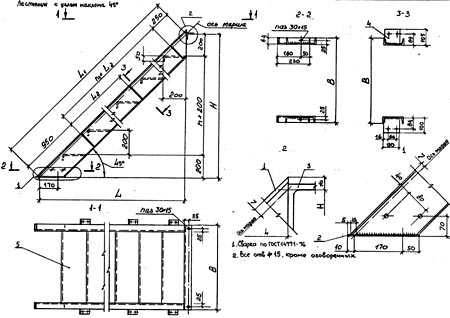

    Пример чертежа металлической лестницы на одном косоуре

    Такой подход позволяет без особого труда примерно определить расположение и габариты забежных ступеней. Так как всё же необходимо более-менее точно рассчитать металлическую лестницу на второй этаж, важно учитывать следующие параметры:

    • Количество ступеней — расчет производится ориентировочно и корректируется в дальнейшем. Необходимо длину пролета разделить на планируемую высоту ступени.
    • Шаг лестницы — это расстояние, на которое ступает человек при подъеме или спуске по ступеням. Стандарт принят на уровне 60–65 см.
    • Ширина проступи — составляющая часть шага, является глубиной ступени. Должна позволять ноге человека надежно закрепиться на поверхности.
    • Высота подступенка — это высота ступени, то есть расстояние между двумя последовательными ярусами. Также входит в расстояние, отведенное под шаг.
    • Длина ступени — это ширина самой лестницы, должна позволять беспрепятственно пройти человеку с грузом.

    После того как были сделаны пометки и прорисован подробный план изделия, можно приступать к изготовлению деталей и их монтажу.

    Конструктивная схема металлической лестницы с учетом главных параметров

    Последовательность монтажа

    После того как будет завершен расчет лестницы и заготовлены основные детали из металла, приступайте к первому этапу установки. Для начала нужно закрепить каркас. Он состоит из косоуров и опорных столбов. Именно для этих частей и производился расчет максимальной нагрузки.

    Схема монтажа металлической лестницы с акцентом на крепежные элементы

    Для крепления ступеней могут использоваться кобылки из труб, уголков или швеллера. Также можно крепить их непосредственно к тетиве. Тогда нужно рассчитать интервалы расположения креплений и разработать чертежи для ступенчатых косоуров.

    Сделать своими руками проект лестницы на второй этаж не так уж и сложно, если соблюдать нормативы ГОСТ и СНиП, ведь ориентировочные данные разработаны практически для всех типов изделий.

    Источники: http://zalezaika.ru/metallicheskie-lestnicy/95-lestnica-metallicheskaya-s-ploschadkoy.html, http://proekt-sam.ru/lestnica/chertezh-metallicheskoy-lestnitsy.html, http://vseolestnicah.ru/dizajn-i-proektirovanie/metallicheskaya-lestnica-svoimi-rukami-chertezhi.html

    lestnica-mpl.ru

    элементы, узлы, серии, наборные ступени, лестничные марши, перила, ограждения, устройство пожарной, металлической лестницы dwg

    Для того чтобы провести грамотный, правильный расчет лестницы, есть возможность воспользоваться специальной программой AutoCad, которая в значительной степени поможет и сэкономит время.

    Проектирование лестницы с помощью программы AutoCad

    Конструкция металлической лестницы с площадкой – чертеж dwg

    Использование специализированных конструкторских программ, значительно экономит время на процессе подготовки чертежной документации, а также в вычислениях. Помимо этого, используя программы, можно быть уверенным, что конструкция выполнена в соответствии с существующими строительными нормами и стандартами ГОСТ.

    Нормы и стандарты ГОСТ 9818-85

    Благодаря AutoCad проектирование металлической лестницы любого назначения, может выполнить даже новичок, без особых знаний владения программой. Системы и комплектация AutoCad входят готовые узлы, для проектирования металлических лестничных конструкций, промышленного и бытового назначения, пожарных лестниц, а также содержится информация об установке и монтаже.

    Проектирование металлической лестницы с помощью программы AutoCad

    Исходя из заданных параметров здания, используя AutoCad можно выполнить чертеж металлоконструкции любой конфигурации, и что немаловажно в соответствии с нормами пожарной безопасности.

    Проект поворотной лестницы с забежными ступенями

    Составляющие лестничной конструкции

    Лестничная конструкция будет «строиться» из уже готовых блоков, предлагающихся программой, которые возможно редактировать, задав нужные параметры.

    Металлическая лестница состоит из нескольких основных элементов:

    • Наборные ступени;
    • Площадка;
    • Перила;
    • Ограждения.

    Элементы, узлы

    В программе, чертеж будет создаваться путем составления и выбора параметров каждого конкретного элемента. Благодаря универсальности такой компьютерного софта, есть возможность выполнить и заранее просчитать совершенно любую металлическую лестницу с площадкой или без нее.

    Весь чертеж будет представлен в разрезе, для того чтобы можно было просмотреть выбранный элемент, внимательнее. Каждый выбранный и утвержденный элемент на чертеже представлен не только конструктивно, но и вынесены все основные размеры, лестничных маршей или пролетов.

    Чертеж лестницы Autocad

    В комплект готовой документации, выполненной в системе AutoCad, будет не только продольное сечение сконструированных объектов, но и поперечное, а также спецификация с необходимым крепежом, и соответствующими ГОСТами.

    Наборные ступени, лестничные марши

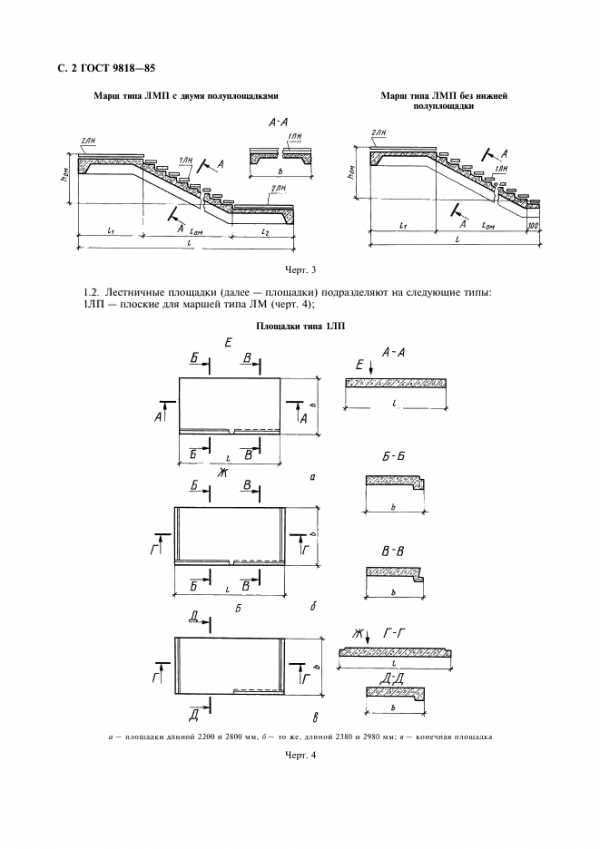

    Лестничные марши в программе выполняются согласно ГОСТ 9818-85 и могут быть следующих типов:

    • Плоские без фризовых ступеней – ЛМ;

      Марши ЛМ

    • Ребристые с фризовыми ступенями — ЛМФ;
    • Ребристые с двумя полуплощадками — ЛМП.

    Плоские и ребристые виды имеют одно значительное отличие, одни устанавливаются на плите, а другие на косоуре. Лестничные марши ЛМП являются более крупными конструкциями, которые объединены вместе плитой.

    Лестничные марши, объединенные с площадками

    Для каждого типа лестничных конструкций, согласно статей, заложенных в программе, подбирается лестничная площадка, к примеру, маршевого типа или ребристого.

    Необходимо обратить особое внимание на поворот лестничной конструкции – она может быть выполнена в двух вариантах: правом и левом.

    Серии

    Программа AutoCad имеет свою библиотеку данных, включающую в себя нормативные документы и правила построения. Такая документация, на основании которой выполняется построение чертежей, называется серией. В серию нормативных актов входят не только основы построения конкретной металлоконструкции, но и ГОСТ на используемый материал, пожарную безопасность и правила элементарного градостроения.

    Библиотека данных в AutoCad

    К примеру, для построения металлических лестниц с площадкой стоит взять за основу Серию 1.450.3-7.94 Металлические лестницы, площадки, ограждения. Выпуск 2.

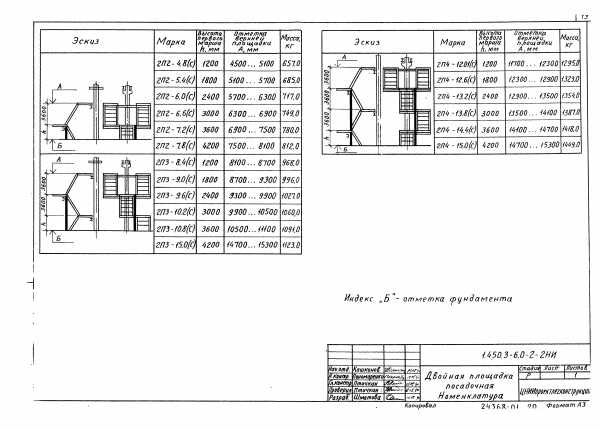

    Серия 1.450.3-7.94

    Различают выпуски 0-2, которые характеризуют используемый материал, так выпуск №2 – подразумевает конструирование конструкций из горячекатаных профилей.

    Горячекатанные профили

    Документация – серии, регламентируют основы построения и устройства стальных лестниц, ограждений к ним, и необходимых знаний для их грамотного монтажа и эксплуатации, а также набор доборных элементов.

    Перила, ограждения

    Перила и ограждения используются в конструкции лестниц, которые установлены с высотами этажей от 3-х до 4,5-х метров, возводимых при условии стандартного строительства.

    Рекомендуемая высота лестничного ограждения

    Также, ограждения лестниц применимы для реконструкций жилых зданий с высотой этажей 2, 8 метров.

    Минимальная высота лестничного проема

    Специализированные ограждения маршей разработаны с учетом стандартных размеров зданий серии 1.251.1-4, выпуск 1 и серии 1.252.1-4, выпуск 1 и лестницам из отдельных ступеней по ГОСТ 8717.0-84 и ГОСТ 8717.1-84.

    Серия 1.251.1-4

    Серия 1.252.1-4

    ГОСТ 8717.1-84

    Также изделия данного выпуска предусматривают ограждения лестничных конструкций площадок входов в подвальные помещения.

    Устройство пожарной металлической лестницы

    Пожарная лестница, в отличие от стандартных металлических конструкций, выполняется в соответствии с определенными нормами и стандартами, исходя из того где она будет расположена:

    • Снаружи помещения;

      Пожарная лестница снаружи здания

    • Внутри помещения.

      Пожарная лестница внутри здания

    Наружные лестницы чаще всего представляют собой легкие, малогабаритные конструкции, ступени и перила которой выполнены из специальной арматурной стали. Это сделано для того чтобы исключить возможные неприятности со скопившимся снегом в зимнее время, а также с целью облегчить конструкцию. В обязательном порядке пожарные лестницы, установленные на улицах, должны быть обработаны специальным антикоррозионным составом. Это обусловлено необходимость продлить срок службы металлоконструкции.

    Пожарная лестница из специальной арматурной стали

    Металлические пожарные лестницы, установленные внутри дома, предназначены в основном для того, что эвакуировать население, поэтому поручни и ступени должны быть максимально безопасными и пожаробезопасными. С этой целью используют специальное огнеупорное покрытие, краской.

    Огнеупорное покрытие металлоконструкций

    Требования к чертежам

    Чертеж, выполненный в программе AutoCad должен соответствовать определенным стандартам:

    1. Начало построения необходимо начинать с осевых и несущих линий, которые проходят посередине лестницы.

    2. Разрез лестничный конструкции необходимо выполнить таким образом, чтобы были видны все скосы и изгибы.

    Лестничную конструкцию обязательно нужно привязывать к стенам.

    1. Необходимо отмечать (с размерами) линию уровня пола, потолка, второго этажа, чердачного перекрытия.

    2. Вне контура основного чертежа выносится пунктирная разметка оконных и дверных проемов.

    3. В случае если чертеж выполняется «для себя», для самостоятельного изготовления лестницы, в дальнейшем, таких простых основ вполне хватит для работы с программой.

    Основы построения. Советы

    Для начала построения лестничной конструкции, необходимо задать начальные параметры:

    • Высота от пола первого этажа до пола второго.
    • Конфигурация лестницы.

      Конфигурация лестниц

    • Угол уклона подъемной части.

      Углы наклона лестниц

    • Количество и размер ступенек.

      Количество и размер ступеней

    • В случае если помимо разреза, будет также проектироваться план-схема, в начале процесса необходимо задать размер ширины пролета и размеры каждого марша.

    • При проектировании металлической лестницы с площадкой, верхняя проступь будет совпадать с лестничной площадкой, и поэтому стоит учесть, что в одном марше 9 ступеней.

    • Первоначально наносится схематическое расположение лестницы и выполняется привязка.

    • Проводится деление одного этажа на отрезки, для построения осевых линий.

    • Наносим границы ступенек, которые должны совпадать по вертикали и находиться в единой площади.

    • Нанести дополнительные элементы и несущие конструктивные детали.

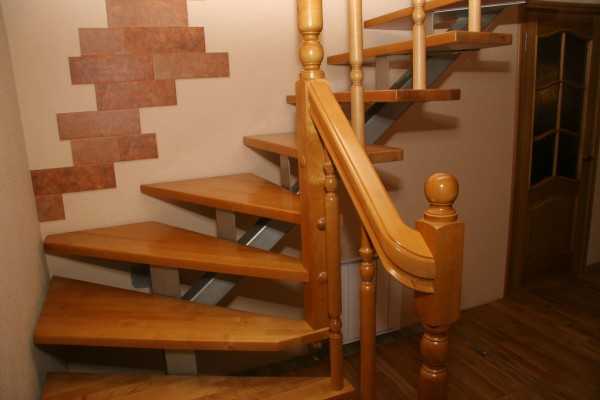

      Проект деревянной поворотной лестницы с забежными ступенями

    • Выбрать материал отделки.

    К преимуществам современных технологий можно отнести значительную экономию времени на выполнении чертежей, схем, планов, а также на необходимых вычислениях. Помимо этого, программа позволяет увидеть 3D проекции, рассмотреть все углы лестничной конструкции, ее расположение относительно пространства помещения.

    Использовать такую программу под силу не только профессионалам, но и новичкам. Затеяв, выполнение лестницы самостоятельно стоит прибегнуть к помощи компьютерных технологий.


    lestnicypro.ru

    Металлическая лестница с площадкой на заказ в Москве

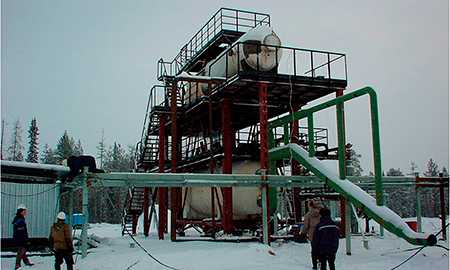

    Лестница металлическая промышленного назначения с площадкой обеспечивает передвижения между производственными подразделениями. Благодаря ей выполняются также переходы между этажами внутри цехов. Нередко она является элементом промышленного оборудования. Их используют также в качестве наружных пожарных и эвакуационных cооружений.

    Конструктивные разновидности

    Классификация подобных объектов довольно широка. В зависимости от размещения лестничные строения с площадками обслуживания подразделяются на внутренние и наружные. В зависимости от количества маршей – на многомаршевые и одномаршевые. Существуют также варианты, которые отличаются между собой конструктивными особенностями. Наиболее популярными конструкциями считаются:

    • на тетивах;
    • на косоуре;
    • на несущих балках.

    В зависимости от интенсивности поворота различают прямые, винтовые, Г-образные и П-образные сооружения. Чаще встречаются прямые конструкции на косоуре. Это несущий элемент, размещенный под ступеньками. В сооружениях на несущих балках ступени размещают между двумя несущими металлоконструкциями.

    Цены на лестницы металлические с площадкой производства АО ПК «СтальКонструкция» во многом зависят от конструктивных особенностей изделий. Наиболее сложным в изготовлении считается вариант на тетивах. Тетивой называют боковую несущую маршевую балку.

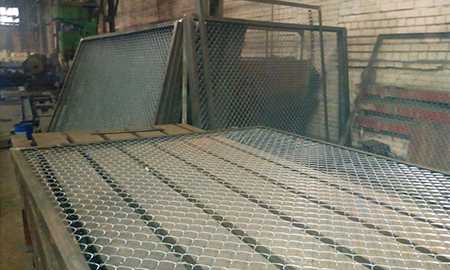

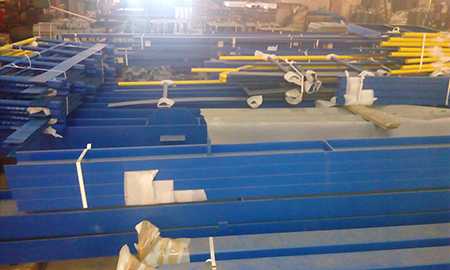

    Процесс изготовления и погрузки продукции с завода «СтальКонструкция»

    Функции

    Одномаршевые сооружения занимают большое количество пространства. По этой причине предпочтение отдают многомаршевым разновидностям с площадками. Так называют обязательный горизонтальный элемент лестничной конструкции, состоящей из нескольких маршей. Их основными функциями считаются:

    • разделение между маршами;
    • место для короткого отдыха после подъема;
    • база для выполнения поворота;
    • дополнительное основание для лестничной конструкции.

    Помимо того эти участки производственных лестниц могут применяться в качестве посадочных на мостовые электрокраны.

    Внутренние и наружные лестницы: особенности

    При внутреннем монтаже на изделие накладываются пространственные ограничения. Это оказывает влияние на его размеры, конструкцию и конфигурацию. Они всегда зависят от параметров помещений.

    Наружная лестница из металла представляет собой облегченный вариант. Они размещаются на фасадах и стенах зданий. Их несущие конструкции выполняют из металлического профиля. Чтобы сооружение могло противостоять обледенениям, ступеньки и перила изготавливают из арматурной стали. Для повышения безопасности во избежание скольжения, поверхности ступеней и площадок выполняют прорезиненными, решетчатыми или рифлеными.

    Наружные конструкции подвергаются постоянным перепадам температуры и атмосферным воздействиям. Поэтому такие объекты обязательно защищают от коррозии. С этой целью поверхности покрывают специальным защитным слоем.

    Основные требования

    Основным требованием к подобным сооружениям является безопасность. По этой причине изготовление металлического каркаса лестницы с площадкой осуществляется на основе строгих нормативов. Прежде всего, это касается следующих параметров:

    • высоты перил;
    • высоты ступеней;
    • ширины шага;
    • ширины лестницы.

    Ступени и все горизонтальные участки должны ограждаться надежными ограждениями. Нагрузку на них следует распределять равномерно. Соединение элементов изделий должно обладать повышенной прочностью. Поэтому их соединяют между собой с применением сварки.

    www.sever-stc.ru

    Металлические лестницы с площадкой своими руками

    Лестница выполняет важную функцию в любом многоэтажном доме. Чаще всего можно встретить прямые или поворотные маршевые конструкции. От геометрии поворота зависит не только внешний вид лестницы, но и то насколько комфортным будет спуск по ней.

    Виды поворотных лестниц

    Выделяют два основных вида поворотных лестниц:

    • Лестница с площадкой
    • Лестница с забежными ступенями

    Лестницы с забежными ступенями получили широкое применение, в основном, благодаря привлекательному виду и компактности.  Однако подниматься и спускаться вниз по забежным ступеням не всегда удобно, особенно если средняя линия марша менее 210 мм. Поэтому при проектировании лестницы подбирается оптимальное количество ступеней и их форма.

    Лестница с площадкой, считаются более комфортными вариантом. По ней удобнее  поднимать на второй этаж мебель и другие крупногабаритные предметы.  Однако они занимают больше места и не всегда подходят для небольших проёмов.

    Металлическая лестница с площадкой своими руками

    В частных домах распространение получили двухмаршевые лестницы с поворотом на 90 и 180 градусов. Наиболее простым вариантом сделать лестницу с площадкой – собрать модульный каркас своими руками.

    Модульная система – металлический каркас, состоящий из типовых элементов (модулей). В зависимости от ситуации с его помощью можно собрать своими руками практически любую лестницу, в том числе и с площадкой.

    Для сборки каркаса нам понадобилось:

    Цельносварные модули со стенкой 3 мм – 14 шт

    Начальный модуль
    Промежуточный модуль
    Верхний модуль

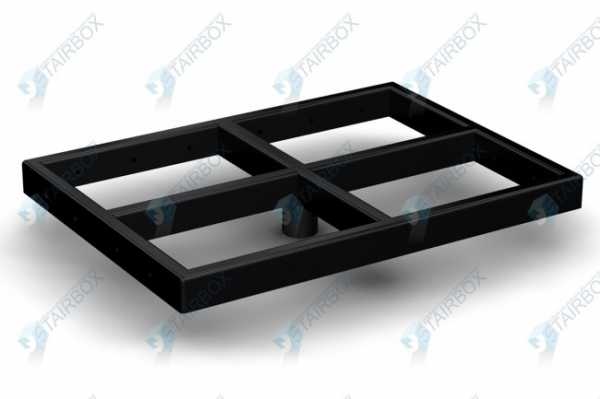

    Сварные площадки из профильной трубы – 2шт

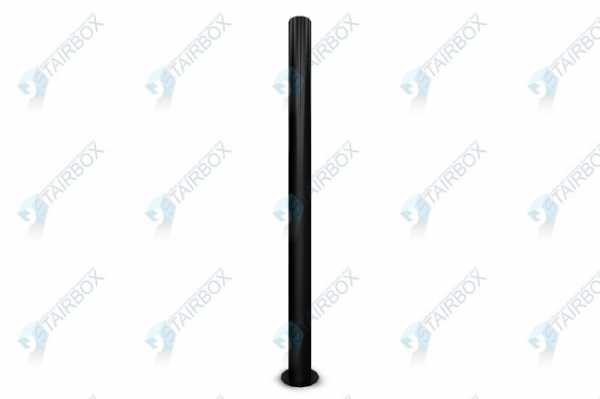

    Опора из стальной трубы D89 – 2 шт

    Для изготовления лестницы с поворотом на 180 градусов нам понадобится комплект модулей для сборки каркаса, 2 металлические площадки, прямоугольные ступени и щиты из дуба нужного размера для площадок и пригласительных ступеней.

    Металлическая площадка значительно упрощает задачу: не нужно вырезать забежные и угловые ступени сложной формы.

    При сборке каркаса будет руководствоваться заранее составленным проектом:

    Высота шага по лестнице – 180 мм. Площадка лестницы будет устанавливаться на высоте 1040мм.

    10*180мм – 40мм (толщина ступени) = 1760 мм

    Сначала устанавливаем каркас будущей площадки: собираем две площадки в единую платформу и закрепляем её к стене при помощи дюбелей или анкеров. Обязательно  устанавливаем опорные столбы.

    От того насколько прочно будет зафиксирована площадка зависит устойчивость всей металлоконструкции.  Рекомендуем использовать не менее 12 точек крепления к стене.



    Собираем первый марш из модулей, но не зажимаем фиксирующие болты в металлическом каркасе. Закрепляем верхний модуль каркаса для первого марша к площадке и вытягиваем каркас в прямую линию. Сверлим отверстия в полу и закрепляем нижний модуль.

    Монтаж второго марша выполняется аналогично. Сборка осуществляется снизу вверх. Последний этап сборки металлического каркаса – крепление верхнего модуля к перекрытию.

    Когда каркас готов приступаем к установке ступеней. Обязательно установку ступеней начинать сверху вниз. Площадки можно установить на любом этапе сборки.

    Если ступени выполнены из твёрдых пород дерева, чтобы ступенька не лопнула, предварительно рассверливаем отверстия под будущее крепление. Для крепления  к каркасу используем болт-глухарь.

    Самостоятельная сборка металлической лестницы позволяет сэкономить почти треть от её стоимости. Обладая минимальными навыками владения инструментом, своими руками можно собрать такую лестницу за 1 день. Нажмите, что бы посмотреть более подробную инструкцию по сборке металлического каркаса без площадки.

    Необходимый инструмент:
    • Шуруповёрт
    • Перфоратор
    В некоторых случаях может понадобиться:
    • Электролобзик
    • Болгарка

    Фотографии металлической лестницы с площадкой


    Бесплатная помощь в составление проекта и расчёте необходимого количества комплектующих для сборки лестницы своими руками.



    stairbox.ru

    особенности конструкций и советы по изготовлению

    Лестницы из металла относятся к довольно распространенным конструкциям. Пользуются популярностью как готовые, стандартных размеров и изготавливаемые под заказ, так и произведенные собственноручно. Ярким представителем первой категории является лестница fakro. Рассмотрим и ее характеристики в числе прочих моделей.

    Дизайнерский вариант

    Содержание статьи

    Характеристики

    Металлические конструкции прочно вошли в наш обиход за счет своих многочисленных положительных свойств.

    Вот особенности, которые считаются ее достоинствами:

    • Большой срок службы. Правильно обработанная защитными средствами лестница прослужит не один десяток лет;
    • Прочность;
    • Неподверженность гниению, грибкам, воздействию насекомых;
    • Непроницаемость для жидкостей и газов;
    • Легкость конструкции — масса 1 м гораздо меньше, чем у бетонного или каменного аналога;
    • Стойкость к температурным перепадам;
    • При наличии некоторых навыков работы с металлом сборка конструкций осуществляется в сжатые сроки.

    Наряду с отличными эксплуатационными характеристиками металл обладает и некоторыми недостатками:

    • Подверженность коррозии (это не относится к конструкциям из алюминиевых сплавов). Подвергающийся воздействию влаги и агрессивных сред металл окисляется и коррозирует. Со временем это может привести к полному разрушению конструкции. Скорость действия коррозии может достигать 0,5 мм/год. В связи с этим возникает необходимость обязательной защиты металла от этой напасти.

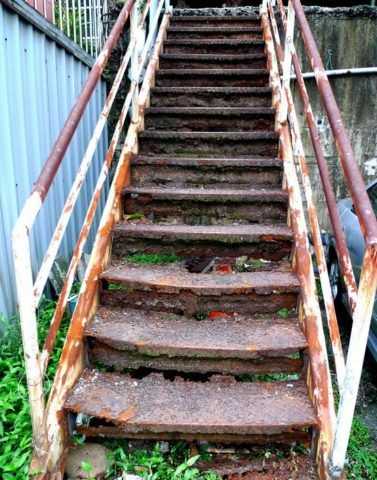

    Лестница, пораженная коррозией

    Наиболее эффективна и проста обработка металла лакокрасочными средствами. На рынке представлено несколько десятков различных марок защитных средств от коррозии.

    • Небольшая огнестойкость. Падение прочностных качеств у разных сплавов происходит при температуре 200-300 градусов. При нагревании до меньших температур механические свойства практически не изменяются.
    • В зимнее время возможно образование наледи.
    • Металл является холодным и грубым материалом. В частности, при установке внутри помещения никаких положительных ощущений от перемещения по металлическим ступеням не возникает. В связи с этим очень распространено использование при отделке металлических конструкций деревянных деталей.

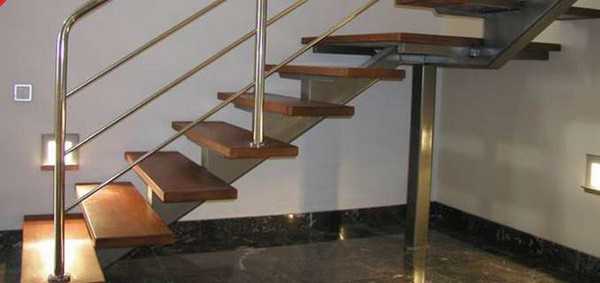

    Деревянные ступени на металлическом каркасе

    Основные составные части лестницы

    К какому типу не принадлежала бы система для подъема и спуска, основные элементы:

    1. Несущая часть.

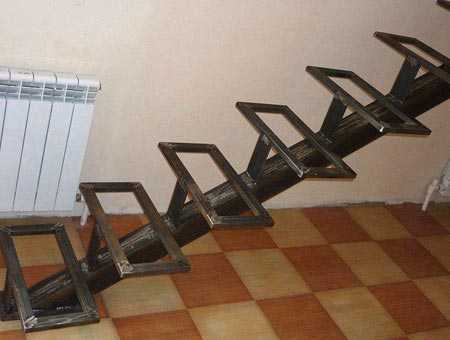

    Металлические косоуры

    1. Ступени.

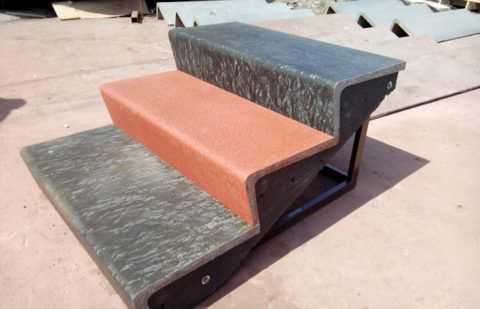

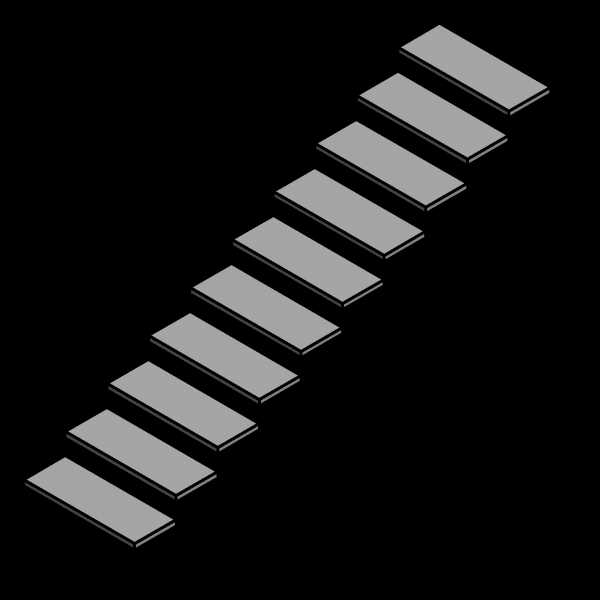

    Ступени

    1. Ограждения. Ограждения состоят из поручней, и балясин. Эти элементы служат для облегчения перемещения и обеспечивают безопасность.

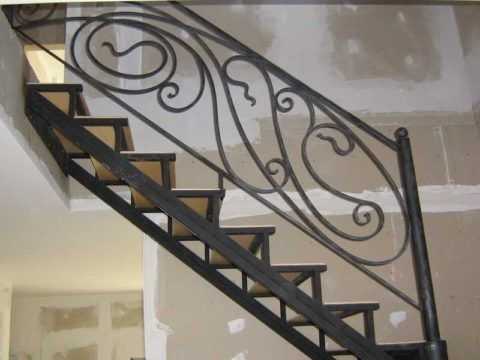

    Кованые ограждения

    Требования к конструкциям

    Нормы на такие сооружения сформулированы в:  СП 55.13330.2016 «СНиП 31-02-2001 «Дома жилые одноквартирные»», СНиП 21-01-97 «Пожарная безопасность зданий» ГОСТ 23118-2012 «Конструкции стальные строительные», ГОСТ 23120-2016 «Лестницы маршевые площадки и ограждения стальные», ГОСТ Р 53254-2009 «Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли».

    Действующими стандартами определены требования:

    • Конструкция должна обеспечивать прочность и жесткость;
    • Составные элементы должны быть прочно соединены друг с другом, а вся лестница надежно прикреплена к кровле или стене здания;

    Крепление фасадной лестницы

    Важно! Когда устраиваются конструкции: узлы сопряжения металлических косоуров и несущих стен не могут иметь дефектов и трещин.

    • На поверхности не должно быть окалины и ржавчины. Сварные швы должны соответствовать требованиям ГОСТ;
    • Конструкция должна быть обработана защитным покрытием классом не ниже пятого;
    • Ступень должна выдерживать вертикальную нагрузку 1,8 кН;
    • Ограждения должны выдерживать горизонтальную нагрузку 0,54 кН;
    • Площадка должна выдерживать нагрузку, рассчитывающуюся по формуле:

    Формула расчёта площадки

    • Лестничный марш должен выдерживать нагрузку, определяемую по формуле:

    Формула расчёта марша

    Защитные средства для металла

    Рассмотрим наиболее часто встречающиеся типы составов для защиты от коррозии.

    1. Лаки и краски на основе битумов (БТ). Подходят для защиты закрытых конструкций в условиях повышенной влажности и слабоагрессивных сред.

    Битумный лак

    1. Перхлорвиниловые лаки и краски (ХВ). Применяются при повышенных требованиях к влагостойкости и стойкости к сильноагрессивным средам.

    Грунтовка по ржавчине ХВ-0278

    1. Эпоксидные составы (ЭП). Рекомендуются для слабо- и сильноагрессивных сред.

    Грунт-эмаль ЭП

    1. Кремнийорганические эмали (КО). Используются для защиты открытых конструкций, которые эксплуатируются в среднеагрессивных средах.

    Кремнийорганическая эмаль

    1. Масляные краски (МА). Применяются для зарытых конструкций при отсутствии повышенных требований к средам.

    Масляная краска

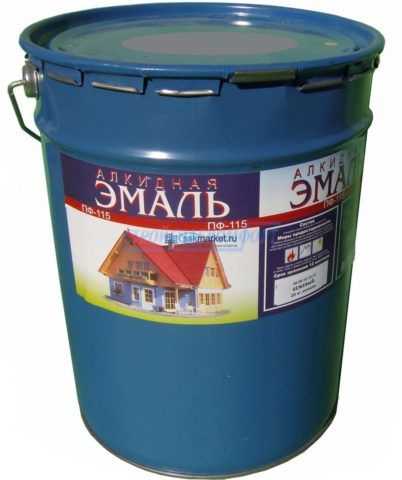

    1. Алкидные эмали (ПФ, ГФ). Обеспечивает защиту металла от агрессивного воздействия атмосферных факторов.

    Алкидная эмаль

    Подробнее можно посмотреть видео в этой статье:

    Виды конструкций

    Конструкции из металла нашли свое применение в промышленности и в частных хозяйствах, в общественных учреждениях и офисах, в городе и сельской местности: везде, где требуется подъем и перемещения людей и грузов.

    Лестница может быть целиком выполнена из металла, либо металлическим может быть лишь каркас, а для ступеней и отделки с успехом могут применяться другие материалы: дерево, стекло, плитка. Конструкции из металла могут использоваться внутри помещений и под отрытым небом.

    Промышленностью выпускаются достаточно много стандартных лестниц: лм 1… лм 37, а также лестницы серий «лп», «пп», «лмв».

    По конструкции различают:

    Стационарные типы

    Эти лестницы используются для межэтажных перемещений, и при устройстве пожарных и аварийных выходов для главного входа в здание.

    Эти системы, в свою очередь, разделяются на:

    • Винтовые. Такая система устанавливается в местах с нехваткой свободной площади. Винтовые или спиральные типы очень привлекательно смотрятся, однако перемещение по ним следует осуществлять с большой осторожностью.

    Винтовая

    • Маршевые. Эта конструкция является более удобной и безопасной. Она представляет собой пролеты (марши), соединенные или разделительной площадкой или забежными ступенями.

    Такие системы устанавливаются и внутри, и снаружи помещения. Они могут иметь разное количество маршей в зависимости от высоты подъема и площади, предусмотренной для их установки. По форме они могут быть прямыми или поворотными. Если предусмотрена зашивка, то она может производиться деревом, материалами, имитирующими структуру дерева, а также плиткой.

    Маршевые типы

    Сборно-разборные типы

    Такие лестницы, как правило, выполняются в виде складных конструкций.

    К ним можно отнести:

    Складная чердачная лестница Fakro

    Лестницы Fakro обеспечивают быстрый и безопасный доступ на чердак. Благодаря раскладной системе они не занимают много места, а прочность конструкции позволяет лестнице выдерживать нагрузку в 200 кг. Они легко устанавливаются своими руками, имеют доступную цену, а благодаря различным размерам крышки люка и длины всегда можно подобрать модель с нужными размерами.

    Такая простейшая конструкция металлическая может иметь разную систему складывания: ножничную, секционную, выдвижную. Паспорт на сооружения Fakro дает гарантию на 3 года.

    Металлическая стремянка

    Передвижные лестницы

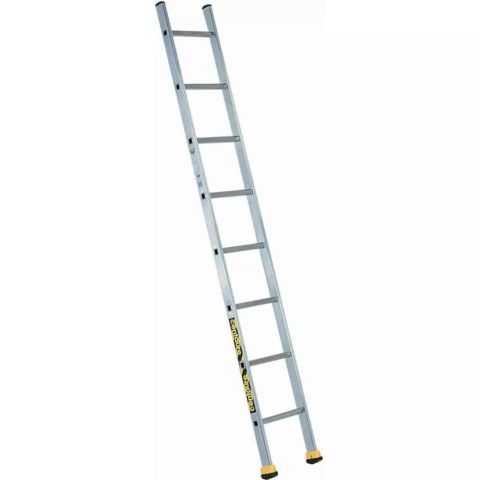

    Приставная лестница

    Эти легкие конструкции незаменимы для хозяйственных нужд.

    Временные лестницы

    Такие лестницы чаще всего используются при проведении строительных работ.

    По видам соединений лестницы могут быть:

    • сварные;
    • болтовые;
    • клепаные;
    • винтовые;
    • комбинированные (в них сочетается сварка и наборная часть конструкции).

    Изготовление лестницы из металла

    Рассмотрим, как устраиваются  лестницы на металлической основе. Для организации работы следует запастись сварочным аппаратом и электродами.

    Пошаговая инструкция, как осуществляется строительство металлической лестницы для крыльца:

    1. На этом этапе проводятся замеры места установки конструкции, определяются узлы металлических лестниц, рассчитываются элементы лестницы металлической, составляется чертеж.

    Чертеж лестницы

    Подготавливаются комплектующие металлической лестницы: швеллеры, профилированные трубы, равносторонний уголок.

    Оптимальные параметры лестничной конструкции:

    • Ширина проема для комфортного перемещения: от 90 см;
    • Глубина ступеней: 28-32 см;
    • Высота между ступенями: 15-20 см;
    • Высота ограждений: от 90 см;
    • Угол наклона конструкции: 25-45 градусов.

    Важно! Для устранения скользкости металлических ступеней можно сделать на них насечки или облицевать другим материалом.

    1. Устраивается фундамент под металлическую лестницу. Возможные виды фундамента: столбчатый, ленточный или свайный. Можно сделать и плитный, однако его цена будет высокой. Несмотря на небольшой вес металлической лестницы, фундамент под конструкцию необходим для предотвращения возможных деформаций.

    Схема крыльца представлена на фото:

    Крыльцо на металлическом каркасе

    1. Нарезаются необходимые детали. Монтируются два швеллера или отрезка профильной трубы, которые будут выполнять роль несущих косоуров. К ним в виде буквы «г» привариваются опоры для ступеней. Сваривается основание лестницы металлическое. Каркас ступеней выполняется из уголков или трубы. На него впоследствии будет уложено покрытие. Каркас и основание привариваются к опорам.

    Каркас крыльца из металла

    1. Привариваются или крепятся анкерами перила. Площадку крыльца можно выполнить в виде каркаса из уголка, на который впоследствии будет уложено покрытие или из металлического листа.

    Ограждения с ковкой

    1. Все места сварки обрабатываются с помощью болгарки.

    Зачищенные швы

    1. На конструкцию наносится защитное покрытие.

    Окраска конструкции

    1. В качестве облицовки ступеней может использоваться дерево, камень, дпк или бетонная ступень. Они могут приобретаться в готовом виде или изготавливаться самостоятельно.

    Готовые ступени на каркасе из металла

    1. В результате получается удобная, безопасная конструкция.

    Готовое крыльцо

    Металлические лестницы в интерьере и экстерьере зданий используются все чаще. Благодаря своим очевидным преимуществам они занимают свою нишу на рынке.

    olestnicah.ru

    Металлические прямые лестницы — проектирование и изготовление

    Такой тип лестниц является наиболее распространенным и самым простым как в проектировании и изготовлении. Прямые металлические лестницы удобны как для движения людей, так и подъема мебели. Данный вид лестниц может быть выполнен из самых разных материалов: мы работаем с черным металлом и его сочетаниями с прочими отделочными материалами, такими как дерево и плитка.

    Стоит также отметить, что стоимость такой лестницы в пересчете на 1 метр подъема является минимальной среди аналогов. Так, винтовые, забежные или лестницы с поворотной площадкой, выполненные из тех же самых материалов, будут в 1,3 — 2 раза дороже.

    Пожалуй, единственным недостатком прямой лестницы являются ее габариты. Для установки лестницы требуется достаточно большое пространство: перед установкой стоит предусмотреть площадки минимум 800х800 мм как на первом, так и на втором этаже. Кроме того, если прямая лестница выводит на мансардный этаж, то стоит позаботиться о наличии достаточного свободного пространства над головой на втором этаже в районе лестничной площадки.

    Подбор основных параметров прямой лестницы из металла

    Ширина

    Ширину B прямой лестницы реконмендуется делать не менее 800 мм, ну в самом крайнем случае допускается ужаться до 700 мм, меньше уже просто некуда. Мы стараемся собирать из металла прямые лестницы шириной порядка 1000 мм, варианты с меньшей шириной мы предлагаем, как правило, для лестниц с поворотной или переходной площадкой.

    Высота

    Высота H лестницы определяется исключительно величинами ее высотных отметок — тут уж никуда не деться. Для сильно высоких лестниц, в которых приходится конструктивно закладывать более 16 ступеней, целесообразно предусмотреть промежуточную площадку. В таком случае может потребоваться установка дополнительных креплений в центральной части конструкции, особенно если используются не самые мощные и прочные косоуры. Длина такой площадки может быть не очень большой и в большинстве ситуаций может не превышать 800 мм.

    Угол наклона

    В зависимости от назначения лестницы и условий ее эксплуатации выбирается и угол наклона. В меру пологие ступени удобны для подъема, но при этом занимают немало места. С другой стороны, крутые лестницы весьма и весьма компактны, но при этом могут оказаться крайне неудобными для использования.

    Малые углы наклона до 22° нерациональны для лестниц — в таком случае лучше всего делать пандус, он будет куда как более удобным.

    Для жилых помещений, частных домов и квартир формально рекомендуется выбирать угол наклона в диапазоне от 22° до 45°, но в своей практике мы стараемся не выходить за границы диапазона 36° до 41° — это оптимальные значения для внутридомовых и внутриквартирных прямых металлических лестниц.

    Диапазон наклона 45° до 75° приемлем для лестниц, ведущих в подвал или на чердак, а более крутые варианты больше подходят уже для эвакуационных и технических трапов.

    Выбор угла наклона лестницы

    Длина

    Длина L связана с высотой и углом наклона лестницы,. Т.к. в большинстве случаев вырьировать высоту мы не можем, то играть длиной лестницы мы можем только за счет изменения угла. Длина и высота в своей совокупности будут определять не только количество и габариты ступеней (о чем ниже), но еще и объем свободного пространства над лестницей, он же просвет, что крайне важно и о чем очень и очень забывает проектировщики при проектировании прямых лестниц из металла и не только.

    Просветом называют минимальное расстояние от ступени до верхней преграды, которым чаще всего является нижняя кромка перекрытия. Это расстояние не должно быть меньше 2100 мм, ну в самом крайнем случае — 1900 мм. Как правило, изменяя угол наклона лестницы, можно добиться оптимальной величины просвета. Если же никаких ограничений по просвету нет, то и переживать не стоит — подбирайте угол и длину так, чтолбы получились самые лучшие ступени в мире, а какие они, смотрите ниже.

    Выбор размеров ступеней для металлической прямой лестницы

    Когда выбраны высота, угол наклона и длина лестницы, осталось подобрать количество и размеры ступеней. При подборе удобно опираться на среднюю величину шага человека, которая составляет S = 600 — 640 мм. Далее можно подключить школьный курс тригонометрии для вычисления гипотенузы, но можно просто воспользоваться удобным соотношением S = 2M + Z, где M — высоту подступенка, а Z — ширина проступни. При этом надо не забывать о том, что оптимальными параметрами для размеров ступеней находятся в диапазонах:

    • высота – от 150 до 210 мм,
    • ширина – от 250 до 350 мм.

    Вариант лестницы с подступенками и без

    Значения из этих диапазонов выбираются в соответствии с формулой S = 2M + Z, поэтому существует некоторый набор сочетаний ширины и высоты, которые встречаются на практике чаще всего.

    Рекомендуемые размеры ступеней прямых лестниц, мм

    Параметр Пологие Оптимальные Крутые
    Высота 100 110 120 130 140 150 160 170 180 190 200
    Ширина 350 340 330 320 310 300 290 280 270 260 250

    Иногда на металлических ступенях прямой лестницы делают еще и подступенки. В таком случае крайне желательно делать небольшой свес, величина которого составляет 30 — 40 мм. Однако в некоторых конструкциях это не удается. Так, посмотрите, например, на прямую металлическую лестницу, согнутую из цельного куска листа. В силу специфики ее изготовления предусмотреть свес невозможно — ничего не поделать, здесь удобство принесено в жертву эстетике.

    Прямые металлические лестницы — примеры

    Металлические прямые лестниц — с чего начать изготовление

    Итак, вы все взвесили и решили себе установить такую лестницу. Самым первым и правильным шагом будет даже звонок нам, а сделать небольшой эскиз и отправить перед звонком его нам. В таком случае мы сможем дать куда более точный ответ. Если цена устроит вас, то далее уже наш замерщик выезжает на объект, предает информацию проектировщику, тот готовит чертежи, и мы приступаем к изготовлению. Все просто — позвоните и убедитесь сами!

    Выполненные проекты

    www.itpmet.ru

    Металлические лестницы на второй этаж: самостоятельное изготовление

    Оглавление:
    Металлическая лестница на второй этаж: как она устроена
    Как собрать каркас металлической лестницы своими руками

    Строительство любого дома высотой более, чем один этаж потребует от вас изготовить лестничный марш – сделать его можно разными способами, используя при этом различные материалы. Для этих целей применяют бетон, дерево, железо – эти материалы комбинируют между собой, добиваясь различных эффектов. В общем, вариантов много, но наиболее распространенным из них являются металлические лестницы на второй этаж, об изготовлении которых пойдет речь в этой статье. Вместе с сайтом stroisovety.org мы рассмотрим наиболее простую технологию их изготовления, которая также позволяет осуществлять монтаж лестниц, комбинированных из различных материалов.

    Металлические лестницы на второй этаж фото

    Металлическая лестница на второй этаж: как она устроена

    Говоря о металлической лестнице на второй этаж, мало кто подразумевает под этим понятием целиком железное изделие – в большинстве случаев, говоря про железные лестницы, имеется в виду металлический каркас, обшитый либо деревом или пластиком, либо другим материалом. К вопросу обшивки вообще нужно отнестись философски, так как на сегодняшний день ее можно изготовить практически из чего угодно – один мой товарищ умудрился в качестве ступеней использовать старые пластиковые подоконники. Как говорится, дешево и сердито – царапаются, правда, ну да Бог с ними. Я это все говорю к тому, что основным элементом любой железной лестницы является ее каркас – изготовив его, вы получаете практически готовую лестницу. Дальше дело техники и личных предпочтений.

    Железные лестницы фото

    Как же устроен каркас металлической лестницы? Сделать его своими руками, не понимая конструкцию, вряд ли получится. А устроен он довольно просто и, как правило, состоит из трех основных элементов.

    1. Одна или две несущие балки – их количество в полной мере обеспечивает конструкцию каркаса лестницы и ее эксплуатационные характеристики. В случае с двумя несущими балками получаемое изделие способно выдерживать огромные нагрузки – как правило, их располагают по обе стороны ступеней. Если говорить о лестнице с одной несущей балкой, то ее коньком можно считать воздушность и легкость – она выдерживает достаточное количество нагрузок, чтобы обеспечить подъем на второй этаж даже самой габаритной мебели. На мой взгляд, большего и не нужно. Да и вообще лестница с одной несущей балкой предоставляет больше места не только для полета фантазии в ее декорировании, но и для других предметов интерьера – она не загромождает помещение ни физически, ни зрительно.
    2. Ступени. Что такое ступени, объяснять неверное не стоит – здесь нужно только отметить их техническое происхождение. В плане металлической лестницы они представляют собой не что иное, как сваренные из металлического уголка или профильной трубы прямоугольники, размещенные особым образом и под определенным углом на несущей балке. Впоследствии они могут быть отделаны различными материалами.
    3. Переходные площадки. В большинстве случаев вопрос, как сделать металлическую лестницу, без устройства переходных площадок не обходится – в основном они нужны для того, чтобы обеспечить красивый и аккуратный поворот лестницы и при этом уменьшить угол ее наклона. Это простая квадратная площадка, габариты которой, как правило, равняются ширине ступеней. Ничего интересного в плане конструкции она не представляет.

      Каркас металлической лестницы своими руками фото

    В принципе, если говорить о конструкции лестницы, то имеются и другие ее элементы, но мы рассматриваем каркас, и они к нему никакого отношения не имеют – перила, балясины и даже подступенки с одинаковым успехом могут быть изготовлены из другого материала. Можно даже сказать больше – изготовить их не из металла будет правильнее.

    Как собрать каркас металлической лестницы своими руками

    Сборка лестницы на металлическом каркасе начинается с установки несущих балок, но установить их практически невозможно, не изготовив предварительно переходную площадку. В принципе, обойтись без нее можно, но только в том случае, если речь идет о лестнице на одной несущей балке – тогда ее придется изготовить полностью, со всеми возможными и невозможными поворотами, при этом тщательно рассчитав угол наклона каждого ее элемента. Без надлежащего опыта сделать этот элемент лестницы в домашних условиях очень и очень сложно. Хотя, если сильно постараться, то можно. Рассмотрим более простой вариант с наличием переходной площадки – изготовление такой лестницы можно представить в виде трех основных этапов работ.

    1. Монтируем площадку. Здесь все зависит от пространственного месторасположения лестницы – в значительной мере дело упрощается, если она будет расположена в каком-либо углу помещения. В такой ситуации для установки площадки понадобится всего одна опора. Если говорить о лестнице, расположенной на определенном расстоянии от угла, то здесь придется устанавливать пару опор. Если она будет располагаться в центре помещения, то вообще придется монтировать целых четыре опорных столбика. В большинстве случаев, в целях экономии пространства, такие площадки привязывают к стене. Начать монтаж площадки нужно с того, что обеспечить ее крепление к стене – просто берем и крепим металлический уголок к стене с помощью анкеров или арматуры. После этого устанавливаем опоры и связываем их с уголком в единую конструкцию посредством таких же уголков. Впоследствии конструкция площадки дополняется усиливающими перемычками, на которые устанавливается временный настил из досок.
    2. Дальше монтаж металлической лестницы для дома предусматривает установку несущих балок. Здесь немного проще, чем в случае с площадкой, и тонкостей немного – учесть тут нужно всего два момента. Во-первых, это угол наклона несущих балок – он должен быть таким, чтобы по лестнице было удобно подниматься. Кстати, этот момент нужно учесть и при определении местоположения самой площадки – именно от нее зависит наклон верхнего лестничного марша. Во-вторых, надежность крепления балок – она достигается точной подгонкой балок к полу, площадке и верхнему этажу. Более точная подгонка обеспечивает большую поверхность сварного шва, что само по себе влечет за собой прочное соединение. К полу балка крепится анкерами через предварительно приваренную пяту.
    3. Теперь займемся ступенями. Пожалуй, это самый сложный этап работ – здесь важно правильно рассчитать расстояние их установки по балке. Сварить и установить их достаточно просто, а вот расчет придется производить исходя из того, как установлены балки. Железные лестницы своими руками, а вернее их ступеньки, начинают изготавливать с того, что делают площадки из уголка – их сваривают прямоугольником полками вниз и внутрь, а середина усиливается поперечными перемычками. Если впоследствии ступеньки будут бетонироваться и декорироваться кафельной плиткой, то уголки свариваются наоборот – полками вверх и внутрь. В таком случае они одновременно являются некоторым подобием опалубки, в которую заливается бетон. Что касается установки ступенек на балку, то они привариваются согласно предварительной разметке, а для того, чтобы усилить их прочность, снизу по направлению к балке устанавливаются небольшие косынки. Если балка одна, то и косынка, соответственно, одна; две балки – две косынки.

    Лестница на металлическом каркасе фото

    В принципе, на этом этапе работ изготовление каркаса можно считать законченным, а вот монтаж металлической лестницы нет. Впереди вас ждет еще много работы – лестницу нужно оборудовать перилами, обшить ее деревом или каким-либо другим материалом. В общем, работы еще достаточно много, и самое главное, что вся эта работа, можно сказать, является ювелирной – от точности ее исполнения завит внешний вид готового изделия.

    И в заключение темы добавлю только одно – практически всегда металлические лестницы на второй этаж изготавливаются в два захода. На первой стадии делается каркас – он изготавливается еще на этапе строительства дома. И на второй стадии производится его обшивка – то есть декорирование, которое производится уже на этапе выполнения чистовых отделочных работ.

    Автор статьи Александр Куликов

    stroisovety.org

    РубрикаРазное

    Добавить комментарий
