Выбираем насос для домашней насосной станции водоснабжения

Сейчас не у каждого загородного участка есть доступ к водоснабжению, однако, этот фактор существенно влияет на общий уровень комфорта. Решить подобную проблему помогают насосные станции. Данный вид устройства необходим для того, чтобы качать воду из скважины или колодца, которая впоследствии очищается посредством фильтра. По сравнению с обычным насосом, станция характерна не только тем, что качает воду, ее второстепенная задача – обеспечение постоянного давления в системе водоснабжения. Чтобы выбрать качественную и надежную насосную станцию, необходимо отталкиваться от многих факторов, с которыми ознакомимся ниже.

Содержание

Особенности грамотного выбора насосной станции
Преимущества и недостатки насосных станций
В каком месте лучше устанавливать насосную станцию
Возможен ли самостоятельный ремонт

Особенности грамотного выбора насосной станции

Современный рынок предлагает огромный ассортимент разнообразных насосов, среди которых неподкованный пользователь легко теряется.

Чтобы выбор был правильным, следует отталкиваться от следующих параметров:

  • уровень производительности;
  • показатель мощности;
  • резервный бак и его объем;
  • с какой глубины будет забираться вода.

Это основные критерии выбора, но имеются и дополнительные, которые также играют роль:

  • на какую высоту будет подаваться вода;
  • из каких материалов произведен насос и бак;
  • имеется ли защита от перегревов и сухого хода;
  • каким способом будет управляться оборудование (дистанционно, автоматически или вручную).

Рассмотрим более детально каждый пункт:

  • мощность. Если насосная станция будет установлена на территории частного дома, то данный параметр является ключевым. Выбирая оборудование по этому критерию, пользователь должен учесть: на каком расстоянии будет расположен насос от скважины, сколько на участке имеется точек водозабора и сколько воды способна предоставить для пользования скважина. Если рассматривать бытовые насосы, то их мощность в среднем 600 – 1500 Вт;
  • показатель производительности. Этот параметр напрямую зависит от мощности оборудования. Выбирая по этому критерию стоит отталкиваться от того, сколько воды способна поставлять точка водозабора, то есть скважина или колодец. Выбирайте ту станцию, производительность которой по паспорту будет чуть меньше, чем производительность скважины. Кроме того, следует прислушаться к советам буровой компании. Если вы желаете стабильное водоснабжение на участке, то оптимальный вариант – 3000 – 6000 литров в час;
  • какого объема должен быть накопительный резервуар. Здесь следует учесть то, сколько воды потребуется для пользования, если вдруг отключится электроэнергия. Важно также отталкиваться от материала, используемого для изготовления гидроаккумулятора. Это напрямую влияет на конечную стоимость агрегата. Самыми дорогостоящими являются баки из чугуна, а доступными – из пластика, но их срок службы оставляет желать лучшего. Наиболее оптимальный вариант, если рассматривать критерий «цена-качество» — гидроаккумулятор из стали;
  • сухой ход и перегрев. Оборудование сможет стабильно и бесперебойно работать в том случае, если в нем предусматривается защита от сухого хода и перегрева. Конечно, это скажется на конечной стоимости насосной станции. К примеру, в скважине закончится вода, а насос продолжит работать и в конечном счете выйдет из строя. В этом случае важно, чтобы агрегат был оснащен защитой от сухого хода. В некоторых случаях насосы работают на повышенных оборотах, из-за чего перегреваются и также выходят из строя – здесь спасет защита от перегрева, которая попросту отключит оборудование. Благодаря таким способам защиты насосная станция сможет эффективно функционировать на протяжении длительного времени;
  • варианты управления. Как было отмечено выше, станцией можно управлять дистанционно или вручную. Также предполагается автоматическая работа, которая характерна полезной функцией – установка сама включится, если в гидроаккумуляторе закончится вода и отключится, как только он будет заполнен. В случае с собственной дачей, автоматический способ управления ни к чему, наиболее оптимальный вариант – насосная станция с ручным способом управления.

Преимущества и недостатки насосных станций

Главное достоинство заключается в том, что такая станция представляет собой набор механизмов, заточенных в одном блоке, что облегчает процедуру монтажа, регулировки и обслуживания. Одним словом, дополнительные затраты не потребуются. Кроме того, система может похвастаться защитой от гидроударов – это скачки давления, когда открываются и закрываются расходные клапаны.

Среди прочих преимуществ отметим:

  • универсальность. Станция способна эффективно функционировать независимо от источника воды, будь то скважина или колодец;
  • возможность быстрой установки и демонтажа. Не понадобится тратить много свободного времени, чтобы установить на даче насосную станцию, то же самое касается того, чтобы ее демонтировать;
  • большой запас воды. Даже если будет отключена электроэнергия, немалый запас воды содержится в гидроаккумуляторе. При этом насос и вовсе может быть выключен, вода будет подаваться под давлением воздуха;
  • экономное оборудование. Многие полагают, что насосная станция – довольно дорогостоящий агрегат, однако, он позволяет экономно пользоваться водой, что в конечном счете приводит к окупаемости;
  • надежность. Благодаря насосной станции в водопроводе всегда будет стабильное давление, что позволяет исключить возможные гидроудары. А само оборудование сможет эффективно работать за счет качественных систем защиты.

Имеются и отрицательные качества у оборудования, но их всего два. Подобный вид оборудования характерен своей шумной работой. Второй недостаток – если требуется забор воды с глубины более 10 метров, понадобится приобретать дополнительные механизмы.

Чтобы нивелировать шум во время эксплуатации, следует правильно установить и разместить оборудование. А увеличить глубину забора воды позволяет такое дополнительное устройство как эжектор, который бывает встроенным, внешним и выносным. Наибольшая производительность у встроенного, но из-за него система станет еще более шумной.

В каком месте лучше устанавливать насосную станцию

Оборудование должно быть установлено неподалеку от точки водозабора. Это позволит снизить уровень инерционности системы. То есть она сможет оперативно реагировать на расход воды и восполнять ее при необходимости. Одним словом, это гарантирует стабильность работы всей системы. Многие предпочитают устанавливать насосную станцию непосредственно в колодец, но это не всегда возможно.

  • установка оборудования в колодце. Этот вариант считается эффективным, так как система может оперативно реагировать на недостаток воды. При этом нивелируется шум работы, ведь насос находится вне жилой зоны. Способ имеет некоторые отрицательные качества – высокий уровень влажности и не спасает даже гидроизоляция узлов, так как выпадает конденсат.

Монтировать станцию в колодце можно двумя способами: съемным (крепится к верхней поверхности колодца) и в стволе при помощи кронштейна. Первый вариант отличается своей простотой, а второй – компактностью. Необходимо понимать, что оба вида монтажа отрицательно скажутся на альтернативных способах забора воды, к примеру, ведром. Кроме того, потребуется утеплить наземную часть колодца.

  • монтаж в кессоне или отдельном помещении. Установка в кессоне – это когда около основного колодца выкапывается вспомогательный, служебный колодец. Альтернативный вариант – поместить насосную станцию в специально отведенном для него помещении.

Кессон имеет те же преимущества, что и установка в колодце – низкий уровень шума, близость к точке водозабора, удобство. Однако, такой монтаж не спасет оборудование от конденсата, поэтому потребуется надежное утепление. Кроме того, следует позаботиться, чтобы в кессон не попадала дождевая вода. В этом плане потребуется сделать герметичный люк.

Наиболее простой технологией является возведение специальной постройки под станцию. Здесь также понадобится утепление. Так как оборудование будет установлено на земле, его придется и отапливать, так как холода отрицательно сказываются на функциональности.

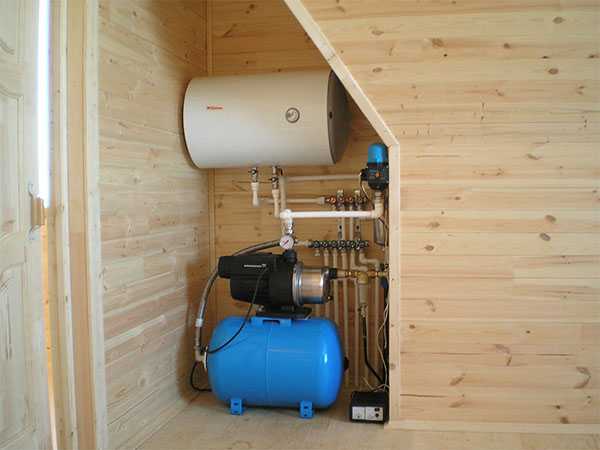

  • в подсобке или подвале. Здесь сразу следует отметить, что агрегат довольно шумно работает, поэтому устанавливать его лучше всего в котельной или подвале. Если в помещении не так много свободного места, оборудование может быть установлено под лестницей или в ванной.

Какой бы ни был выбран вариант, потребуется надежная шумоизоляция, в ином случае проживание будет не особо комфортным. Если вы решили выделить подвал под насосную станцию, то следует позаботиться об его гидроизоляции, естественно, если в нем высокий уровень влажности.

В случае, если оборудование монтировано на территории дома, необходимо понимать, что оно наиболее эффективно, если находится около точки водозабора.

Возможен ли самостоятельный ремонт

Насосная станция не отличается особой сложной конструкцией, с которой не разберется рядовой пользователь. Немало комплектующих и элементов доступно в свободной продаже, которые легко заменяются на новые. Качает воду непосредственно электродвигатель и насос. Если у двигателя перегорела обмотка, то здесь нечего ремонтировать – придется менять весь мотор. Крыльчатка или крутящий механизм могут быть заменены на новые элементы, для чего понадобится лишь отвертка и гаечные ключи.

vodoprovodnaya.ru

Выбор насоса для насосной станции.

Здравствуйте, уважаемые читатели «Сан Самыча». Мне кажется, нет нужды повторять прописную истину о том, что насос является «сердцем» системы водоснабжения и основным элементом насосной станции, и к его выбору нужно отнестись со всей ответственностью. Поэтому, сразу к делу…
В предыдущей части мы определились с необходимыми для выбора насоса характеристиками. Но что они означают, и что с ними делать?
В паспорте каждого насоса производитель указывает так называемую расходно-напорную зависимость в виде графика или таблицы. По этой зависимости можно определить соответствует насос найденным нами характеристикам или нет.

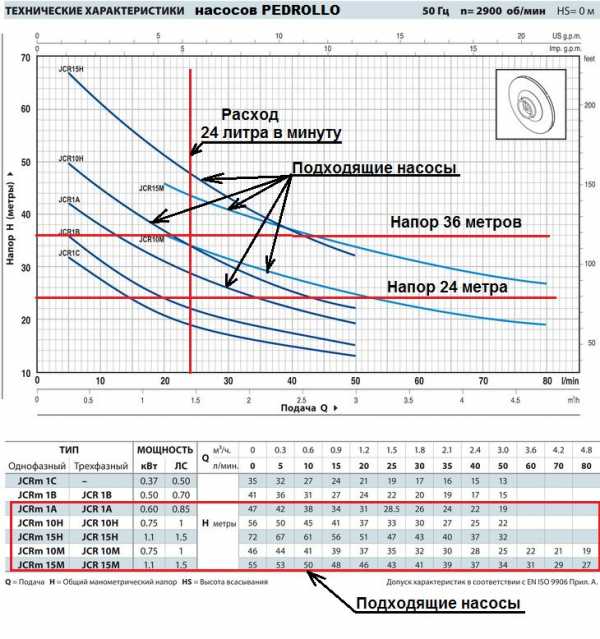

Например, Q/H- графики насосов Pedrollo серии JCR. Между минимальным и максимальным необходимыми нам напорами расположены графики трех насосов: 1А, 10М, 10Н. Если брать с запасом, то подойдут еще 15М и 15Н. С их помощью можно обеспечить водой и третью точку водоразбора. А вот насосы 1С и 1В нам не подходят, хотя 1В, казалось бы, проходит по заявленным производителем характеристикам.

  У Q/H-графиков насосов Aquario — еще лучше видно насколько могут отличаться заявленные производителем максимальные характеристики от выявленных с помощью несложного гидравлического расчета.

Конечно, технические характеристики насосов — это далеко не все, что нужно учитывать при выборе насоса или насосной станции в магазине. На решение купить тот или иной насос должно повлиять и надежность производителя, и материалы, из которых изготовлены основные части насоса, и в немалой степени — цена насоса. И все же знания о необходимых для Вашей системы характеристиках насоса — очень важны.
Но прежде, чем Вы ринетесь в ближайший магазин, выбирать нужный Вам насос, хотелось бы пару слов сказать о различных типах насосов и особенностях их применения.

Поверхностные насосы.

Различают, так называемые, вихревые насосы и центробежные, которые, обычно, снабжены встроенным эжектором. У каждого из них есть свои достоинства и недостатки. Но что их объединяет: они не являются реально самовсасывающими насосами, потому что, как правило, они не могут создать на всасе разрежения достаточного для самостоятельного поднятия воды с глубины, если всасывающая труба или хотя бы корпус насоса не заполнены водой.


К достоинствам вихревых насосов можно отнести:
— небольшие габариты;
— относительно небольшая потребляемая мощность;
— устойчивость к сухому ходу;
— как правило, устойчивость к высоким температурам перекачиваемой воды.
К недостаткам относится:
— чувствительность к подсосам воздуха на всасе;
— небольшая глубина всасывания;
— как правило, низкая стойкость к наличию абразива в воде;
В принципе, с воздухом и небольшой глубиной всасывания можно легко справиться, дополнив всасывающую трубу некоторыми устройствами, о которых я уже рассказывал, к сожалению, за счет потери напора и расхода.


Центробежные насосы со встроенным в корпус насоса эжектором успешно противостоят недостаткам вихревых насосов:
— глубина всасывания до 9 метров;
— легко проглатывают небольшое количество воздуха вместе с водой, продолжая работать;
— относительно терпимы к абразивным включениям в воде;
— имеют свойства самовсасывания при заполненном водой корпусе насоса и небольшой глубине всасывания.

Встроенный эжектор. Последствия сухого хода.

Но за это приходится платить некоторую цену:
— высокое потребление электроэнергии по сравнению с другими насосами из-за невысокого КПД;
— чувствительность к температуре воды и сухому ходу, если встроенный эжектор сделан из полипропилена, а это большинство насосов;
— значительные габариты и масса, вследствие конструктивных особенностей.
Так же есть центробежные насосы без включенного в их корпус эжектора, так называемые моноблочные.  Они по своим достоинствам и недостаткам почти полностью повторяют вихревые, имея все же одно неоспоримое преимущество: очень высокие показатели расхода и напора при небольших энергозатратах.

Погружные насосы.

Не буду долго останавливаться на вибрационных насосах. Их характеристики очень похожи из-за особенностей конструкции, присущих только им. И обусловлены не столько мощностью двигателя (соленоида), а диаметром поршня, частотой в электросети и качеством настройки вибратора и обратного клапана. А их долговечность зависит от качества материалов и сборки (впрочем, как и любого другого механизма) и аккуратности их хозяина.
Кстати, если Вы увидели вибрационный насос с повышенными характеристиками, посмотрите, с какой частотой сети его рекомендуют использовать. Это касается, конечно же, импортных насосов.
Центробежные погружные насосы, практически лишены недостатков, кроме разве что высокой цены и немаленьких габаритов. Скважинные насосы, ограниченные в габаритах диаметром скважины, для улучшения своих характеристик вырастают в длину (высоту) за счет увеличения длины двигателя и количества рабочих колес.
Сейчас наличие в насосе 15-20 последовательно размещенных в корпусе насоса рабочих колес уже не редкость, что легко «раздувает» их размер до полутора метров, а иногда и больше. Это иногда ограничивает их применение для использования в других источниках, где высота столба воды небольшая.

Для таких источников выбирают колодезные насосы, которые не стеснены в объеме диаметром скважины, и могут выдавать неплохие напор и расход при скромной длине (высоте). Как правило, их снабжают встроенной защитой по сухому ходу или поплавковым выключателем.

Погружные центробежные насосы, обычно, медленно умирают под воздействием абразива (песка), находящегося в перекачиваемой воде потому, что они довольно требовательны к качеству воды, а встроенные фильтры не всегда могут очистить перекачиваемую воду от абразива. К тому же сложность конструкции и высокие требования к её герметичности ограничивают ремонтопригодность таких аппаратов.
В целом же, погружные насосы незаменимы там, где вода залегает на глубине больше 15-20 метров. И по своим характеристикам вполне самостоятельно могут справиться с обеспечением частного дома водой. Их так же можно использовать, как насосы первой ступени подъема в насосных станциях, организованных по тандемной схеме.

sansamuch.ru

Выбор насоса для насосной станции с элементами автоматики: виды, правила подбора, сравнение

Выбирая погружной насос для доставки воды из колодца или скважины, следует помнить, что его необходимо держать в воде. Из-за этого подобное оборудование должно удовлетворять определенным требованиям в плане прочности и безопасности. Далее пойдет речь о принципе работы этого оборудования, особенностях на фоне других аналогичных устройств и правилах выбора насоса для колодца.

Типы насосов

Вне зависимости от типа используемого насосного оборудования в любом случае цель их эксплуатации – обеспечить подачу воды к кранам. В то же время все модели можно различить по принципу работы. Это утверждение верно и в отношении вибрационных и центробежных насосов.

  • Если говорить о центробежном насосе, то в нем рабочим узлом выступает крыльчатка, которая поддерживает необходимое давление воды. Двигаться ее в камере заставляет электродвигатель, и, подвергаясь воздействию центробежной силы, жидкость начинает течь вверх по шлангу.
  • У вибрационного насоса все происходит немного иначе: для поддержания необходимого давления предусмотрен поршень, а схема его работы заключается в движении вверх-вниз.Также здесь имеется катушка индуктивности, работающая от сети 220 В. Благодаря ей поддерживается переменное магнитное поле. В момент увеличения магнитного поля поршень приближается к катушке, в результате в рабочую камеру насоса начинает течь вода. После уменьшения силы магнитного поля на поршень воздействует упругая пластина. Чтобы избежать вытекания воды, впускной клапан ограничивает ее выход, а сам поршень уже начинает выводить воду из камеры.

По каким параметрам выбирают насосы

Чтобы понять, какой из этих вариантов будет более предпочтителен в той или иной ситуации, следует рассмотреть плюсы и минусы каждого из вариантов этих устройств.

Преимущества и недостатки центробежных насосов

Если сравнивать их с вибрационными моделями, то эти установки демонстрируют в 2–3 раза большую мощность и производительность. В среднем эти аппараты могут работать на протяжении более 5 лет при условии, что им приходится доставлять чистую воду.

В случае попадания в нее ила или камешков величиной 1–2 мм это приводит к уменьшению эксплуатационного ресурса в 5–10 раз. Если в насос случайно попадут в камешки величиной 3–5 мм, то это может стать причиной возникновения неполадок в работе насоса, что потребует проводить дорогостоящий ремонт. Средние цены на модели насосов такого типа находятся в пределах 7 000 р.

Преимущества и недостатки вибрационных насосов

Эти установки отличаются тем, что на их работе не сказывается наличие загрязнений в воде в виде камешков величиной до 2 мм, что позволяет им демонстрировать неизменный уровень надежности и продолжительный срок службы. Но все меняется, если им приходится откачивать воду, где содержатся камешки величиной 3–6 мм. Это заметно уменьшает эксплуатационный ресурс клапана и поршня на 10–15%. Однако при выходе из строя владелец может своими силами заменить их новым изделием. В среднем подобное оборудование предлагается по цене 1500 р.

Как выбирать насос для колодца?

Чтобы принять верное решение в пользу подходящего варианта насосного оборудования, нужно учитывать следующие характеристики:

  • высота подъема воды;
  • производительность.

Эти сведения можно узнать из упаковки и лркументации насоса. Если планируется приобрести оборудование для колодцев, которые удалены от дома на расстояние, не превышающее 20 метров, то можно отдать предпочтение любой модели. При превышении расстояния, на котором колодец располагается от дома, но не более 50 км, наилучшим решением будут насосы, способные поднимать воду с минимальной высоты 20 метров. Когда же источник воды находится на расстоянии 50 метров, желательно рассматривать модели насосов, в которых указана высота подъема не менее 40 метров.

Если в число задач приобретаемого насосного оборудования будет входить подача воды в бак, установленный на чердаке, что расчетный показатель высоты подъема следует увеличить на расстоянии от земли до бака. Чаще всего оно равно 4–10 метров. Если добывать воду придется из очищенного и отремонтированного колодца, то выбирать можно любой тип насоса. Если вы планируете выкачивать воду из источника, который на протяжении более 5 лет не подвергался чистке и ремонту, то выбор следует делать среди моделей вибрационного типа.

Важный вопрос, каким должен быть забор воды — верхним или нижним. В каждой категории этих насосов имеются модели, предусматривающие верхний и нижний забор. В первое время возможности нижнего забора воды были предусмотрены у моделей дренажных насосов, обладающих повышенной производительностью. Благодаря высоким показателям мощности удавалось избежать перегрева в тот момент, когда уровень воды оказывался ниже.

Чтобы в процессе выкачивания воды из колодца не возникло перебоев в ее подаче, следует использовать аппараты с верхним забором. Даже если и уровень воды понизится, это не приведет к их перегреву и, как следствие, к выходу из строя. Подобное изменение приведет лишь к их переводу на «сухой» режим работы, а предусмотренная автоматика отключит их.

Автоматика для насосной станции

В момент опускания воды ниже критического уровня происходит перегрев насосного оборудования. Опасная ситуация возникает по той причине, что электрические и механические элементы насоса не погружены в воду, посредством которой осуществляется поглощение вырабатываемого тепла. Если снижение воды продолжится, то это приведет к переводу агрегата на режим «сухого хода», а это чревато повреждением подшипников центробежного насоса.

Для предотвращения этой проблемы в насосном оборудовании должна быть предусмотрена механическая и электрическая автоматическая защита. Благодаря автоматике удается наиболее правильно определить моменты необходимости включения и выключения насоса, чтобы обеспечить в водопроводе требуемый уровень давления. По этой причине при выборе ее необходимо ориентироваться на планировку системы водоснабжения.

Основными элементами автоматики для колодцев являются следующие:

  • датчики давления в водопроводе;
  • датчики сухого хода;
  • датчики уровня воды;
  • блоки управления;
  • комбинированные блоки, которые могут содержать несколько элементов.

Как работает электрическая защита от понижения уровня воды?

Если эксплуатация центробежной насосной установки проходит в нормальных условиях, то для его работы используют ток определенного номинала. На силу тока оказывает влияние плотность вещества, которое необходимо добывать с глубины: с увеличением его плотности требуется повышать и значение тока. Если рабочая камера будет заполнена не жидкостью, а воздухом, это приведет к уменьшению показателя только в 2–3 раза. Основное назначение датчика «сухого хода» заключается в контроле показателей потребляемого тока, в случае снижения потребления устройство обесточивает насос.

Также в этих установках предусмотрен и другой тип электрической защиты, действие которого обеспечивает разница электропроводности воды и воздуха. Для этого необходимо погрузить в колодец электроды, нижний край которых должен располагаться на 3–5 см выше критического уровня. Срабатывание автоматики и отключение насоса происходит еще до момента перегрева оборудования, что обеспечивает больший эксплуатационный ресурс насоса.

Как работает автоматика с датчиком давления воды?

Если запасы воды в колодце становятся все меньше, а насос уже начинает подавать вместо жидкости воздух, то это приводит к снижению давления в шланге или водопроводе. В момент достижения при снижении давления определенного уровня, который задан в датчике, последний обесточивает насос. Подобные датчики являются обязательным элементом защиты любого насосного оборудования.

Встречаются и такие модели, в конструкции которых предусмотрены встроенные датчики перегрева. Они работают в тот момент, когда температура поднимается выше предельного значения.

Как работает механическая защита от понижения уровня воды?

Подобная защита состоит из пластикового или пенопластового поплавка, к которому подсоединен тонкий капроновый шнур, ведущий к датчику. В момент падение воды ниже уровня, который соответствует длине шнура, с датчика поступит сигнал на контроллер, в результате насос будет отключен. Для запуска установки необходимо выполнение единственного условия — уровень воды должен подняться до необходимой отметки. Подобная система предусмотрена в отдельных моделях погружных насосов и центробежного типа.

Особое внимание следует уделить особенностям работы автоматического регулирования напряжения сети. Любое изменение этой характеристики на 20 В приводит к увеличению износа оборудования на 10–15%. Если разница достигает 40 В, то износ увеличивается уже на 40-50%. Не допустить разрушающего воздействия на насос можно посредством использования стабилизатора, который может выровнять напряжение. Причем для решения этой задачи следует применять устройство, которое рассчитано на работу с индуктивной нагрузкой.

Свои нюансы имеются в отношении работы автоматического регулирования давления в системе водоснабжения. Если погружной насос будет эксплуатироваться в сочетании с такими обязательными элементами, как гидроаккумулятор и автоматика регулирования давления в водопроводе, то у вас появится возможность для поддержания постоянной подачи воды с давлением 1,5–2,5 бар.

Оказывая воздействие на воду, насос заставляет двигаться ее в гидроаккумулятор. Когда давление поднимется до отметки 2,5–2,8 бар, сработает датчик давления, и насос будет обесточен. В момент использования той или иной точки водоразбора происходит расходование воды, что приводит к снижению давления. Когда давление опускается ниже уровня 1,5–1,7 бар, срабатывает датчик, в результате насос начинает работать и доводит давление воды в системе до необходимого уровня.

Где приобрести насосы и автоматику?

Подробная продукция представлена в хозяйственных и строительных магазинах. Альтернативой им могут выступить и интернет-магазины, в которых потребитель может оформить доставку купленных товаров в офис или выбрать вариант доставки транспортной компанией. Если вы решили все вопросы о необходимых параметрах насос для колодца и автоматики к нему и готовы уже приобрести конкретную модель, позаботьтесь об оформлении гарантии. Желательно, чтобы торговая точка, где вы собираетесь приобрести насос и автоматику, находилась недалеко от дома. В противном случае при выходе из строя блока или всего агрегата вам придется ехать на другой конец города или за его пределы.

Сравнение погружных насосов

Чтобы оценить все достоинства подобных установок, следует рассмотреть их возможности на фоне других аналогичных устройств, которые сегодня доступны на рынке.

Сравнение с насосными станциями

Погружные насосы имеют определенные достоинства на фоне готовых насосных станций, которые в первую очередь проявляются в эксплуатации. В случае использования последних возникает немало трудностей, поскольку здесь насос устанавливают выше уровня воды. Если обратный клапан выйдет из строя, то насос может в течение определенного времени подавать воду в режиме «сухого хода», тем самым ему будет обеспечено необходимое разрежение и подъем воды до уровня крыльчатки. Однако эта проблема может быть решена, если установить еще один насос, задачей которого будет обеспечение жидкости в шланге между станцией и обратным клапаном.

Емкость гидроаккумулятора станции составляет 5–10 литров. По этой причине, если расход воды увеличивается, что может наблюдаться во время купания, стирки или мытья посуды, автоматика увеличит частоту включения установки до 6 раз в минуту и более. Подобный режим работы, естественно, негативно влияет на эксплуатационный ресурс агрегата, уменьшает срок его службы. Станция способна добывать воду с глубины не более 9 метров. Если источником воды выступает колодец, то для организации автоматической системы водоснабжения в нём устанавливают станцию, а в доме размещается дополнительный гидроаккумулятор.

Однако это приведет к увеличению затрат на устройство такой системы в 1,5–2 раза, если сравнивать ее с системой, предусматривающей погружной вибрационный насос. Подобная система будет уступать последнему варианту и в такое же количество раз по надежности. Если выбирать между станцией и циркуляционным насосом, то по цене не будет никаких отличий, однако превосходство все же будет на стороне погружного насоса по причине того, что его надежность в 1,5–2 раза выше.

Заключение

Для организации системы водоснабжения, предусматривающей подачу воды из колодца, эффективным решением может стать погружной насос. При этом необходимо учитывать, что такая система подвержена перегреву. По этой причине рекомендуется использовать ее в сочетании с автоматикой. Она позволит избежать перегрева, вызванного падением уровня воды, и обесточит насос, что позволит продлить срок его службы.

stoki.guru

Промышленные насосные станции водоснабжения (насосы)

Содержание

Насосные станции являются комплексными системами, которые обеспечивают автоматизированную перекачку жидкостей. Сфер применения, в которых используются такие станции огромное множество — они применяются не только для бытового водоснабжения, но и в промышленности.

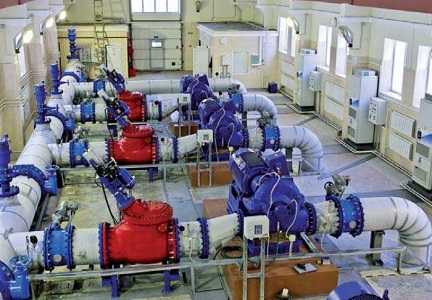

Промышленная насосная станция

Вариаций применения агрегатов такого плана в промышленном назначении существует немало — по сути, они актуальны практически в любой отрасли. Рассмотрим некоторые из них.

Применение в нефтегазовой промышленности

В нефтегазодобывающей сфере наиболее востребованы так называемые ДНС – дожимные насосные станции, которые применяются для разработки и эксплуатации скважин. Основным элементом таких станций являются глубинные насосы, которые выполняют функцию ускоренного изъятия добываемых жидкостей из скважин.

При естественном протекании процесса газ, либо нефть, поступают в скважину под достаточно слабым давлением, которое, для эффективной  добычи, усиливается насосными станциями. Существуют станции, которые помимо подъема добываемых ресурсов, выполняют определенные дополнительные функции: они могут сепарировать нефть и газ, очищая газ от капельных элементов, и выполнять транспортировку углеводородов по отдельности. Такие установки являются необходимыми в местах смешанных месторождений.

Классификация дожимных насосных станций, использующихся в нефтегазовой промышленности, выполняется в зависимости от того, для работы с какими жидкостями они проектировались. А также от функциональных особенностей – выделяют станции полного и неполного цикла.

ДНС полного цикла состоят из следующих основных элементов: насосный блок – выполняющий функцию повышения давления откачки углеводородов, буферной емкости – где выполняется разделение газа и нефти, и накопительной емкости – узла сбора, также такие станции комплектуются специальной предохранительной аппаратурой для сброса газа в момент возникновения аварийных ситуаций.

В нефтяной сфере используются не только глубинные ДНС, но и промышленные циркуляционные насосы, которые устанавливаются на магистрали, транспортирующие нефть и газ. Посредством таких устройств достигается необходимая скорость перекачки нефти, вследствие повышения давления рабочего потока.

Промышленная насосная станция Pedrollo


к меню ↑

Насосные станции для водоснабжения

Сфера водоснабжения по праву считается основной нишей эксплуатации насосных станций. Существует два сегмента их применения: использование в промышленных масштабах – в жилищных коммунальных хозяйствах и водоканалах, где востребованы крупные станции с высокой производительностью, для транспортировки воды в системах городских коммуникаций, и бытовое использование.

Популярность насосных станций в бытовом использовании обуславливается тем, что они позволяют автоматизировать процесс водоснабжения дома, дачи, либо коттеджа, либо нескольких построек, из независимого источника – колодца или скважины.

Насосные станции для водоснабжения состоят из трех ключевых элементов: насосом для забора воды с источника, гидроаккумулятора – выполняющего функцию накопительного бака, и управляющего элемента, которым выступает реле давления. Процесс автоматизированного водоснабжения выполняется по следующему алгоритму – подключенное к гидроаккумулятору реле давления определяет, когда уровень давления в баке опустился ниже заданной границы, что свидетельствует о том, что бак пуст.

После этого реле, посредством соединения контактов, включает погружной насос, и происходит наполнение гидроаккумулятора. Как только давление в баке повышается до необходимого уровня, реле отключает насос. Такая насосная станция позволяет постоянно иметь необходимый запас воды в доме без вмешательства человека.
к меню ↑

Канализационные насосные станции

Когда осуществить отвод сточной, канализационной, либо грязной  ливневой воды, самотеком не представляется возможным, необходимо использование канализационных станций, которые широко распространены как в бытовой, так и в промышленной сфере.

Такие установки состоят из двух основных элементов – накопительного бака, в который транспортируются все стоки, и машинного блока – места, где расположен дренажный насос и система управления.

Модульные насосные станции промышленного назначения

Основные производители насосных станций – Грундфос и Helyx, выпускают накопительные баки цилиндрической формы, которые вертикально устанавливаются в грунт. На сегодняшний день такая форма баков является стандартом. В качестве насоса для канализационной напорной станции может использоваться дренажный, либо фекальный насос.

Главные критерии к агрегатам:

  • устойчивость к засорам;
  • высокая производительность;
  • надежность и прочность конструкции;
  • возможность обработки очень грязной воды.

Читайте также: какими бывают насосы для откачки грязной воды?

Такие насосы комплектуются двумя фильтрующими элементами – решеткой для изъятия из потока сточных вод крупного мусора, и мелкой режущей сеткой, выполняющей функцию измельчения мягких нерастворимых отходов. Транспортировка стоков к накопительным бакам выполняется посредством пластиковых, либо стальных трубопроводов.

Главным производителем канализационных насосных станций для бытового использования является компания Грундфос, именно ей принадлежит наиболее популярная на рынке установка – Грундфос Sololift.
к меню ↑

Применение в строительной отрасли

Насосные станции в строительстве необходимы для выполнения двух основных функций:

  • дренажа излишков грунтовых вод в процессе рытья котлована под фундамент;
  • дренажа грязной технической воды.

Также агрегаты применяют и для перекачки и подачи строительных смесей – цементных и других видов растворов.

Оборудование для прокачки строительных смесей, исходя из функциональных особенностей, делится на две категории: штукатурные станции, и насосы для транспортировки жестких растворов.

Штукатурные насосные станции выполняются в виде небольших блоков, внутри которых расположено специальное устройство для смешивания компонентов раствора, фильтрующей установки, для очистки раствора от механических примесей, и насоса (в основном используются мощные центробежные устройства), для транспортировки смеси к месту использования.

Промышленная станция PRO2 с двумя насосами

Исходя из того, что жесткие растворы обладают минимальной текучестью, для их транспортировки требуется значительный уровень повышения давления. Поэтому, насосные станции для жестких растворов комплектуются агрегатами, которые позволяют нагнетать давление от 15 до 25 атмосфер.

Продуктивность таких насосов позволяет перекачивать раствор на расстояние свыше ста метров, либо на высоту  30 метров. Именно использование насосных станций, в паре с другим оборудованием для оперативной подачи материалов, позволяет получить максимальную эффективность строительства.
к меню ↑

Виды промышленных насосов

Сегмент устройств для организации водоснабжения делится на три категории: насосы для забора воды из источников, насосы для повышения давления воды в системах циркуляции, и насосы для откачки грязной сточной воды.

Промышленные водяные насосы делятся на две основные группы – поверхностные и погружные устройства.

Разница между ними заключается в том, что глубинные погружные насосы для забора воды опускаются непосредственно в рабочую среду – в сам источник, при этом подача воды вверх выполняется через шланг, либо трубу, которая подсоединена к устройству. Поверхностные насосы же размещаются поблизости от источника, а в воду опускается лишь специальный рукав.

Разница между ними следующая: погружные насосы в основном используются для водоснабжения из глубоких, продуктивных источников, так как они способны обеспечить большую продуктивность, чем поверхностные устройства, максимальная глубина забора воды у большинства из которых ограничена 9-10 метрами.

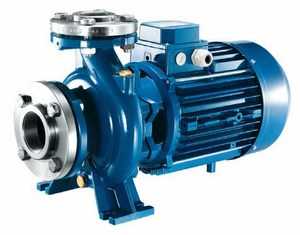

Впрочем, встречаются и довольно мощные центробежные поверхностные насосы, у которых этот показатель значительно больше. Преимуществом поверхностных устройств является удобство эксплуатации, к тому же, в ремонте они гораздо проще, чем погружные насосы.

Применение промышленных насосов в сети Водоканала

Промышленные скважинные насосы также делятся по типу привода: выделяют вибрационные, центробежные и вихревые насосы. Наиболее распространены центробежные механизмы, так как данная технология обладает целым рядом преимуществ – мощностью, простотой использования и надежностью. Наиболее качественные центробежные насосы для водоснабжения, как погружные, так и поверхностные производятся компанией Грундфос.

Погружные насосы также могут выполнять дренаж в меру грязной воды, однако для работы с действительно загрязненными стоками используются специальные дренажные и фекальные насосы.  Промышленные фекальные насосы представляют собою мощные центробежные механизмы, которые предназначены для работы с грязной канализационной жидкостью, имеющей большое количество нерастворимых механических примесей.

Помимо серьезной мощности такие устройства имеют дополнительный элемент —  сетку, которая отфильтровывает и измельчает основные механические примеси из грязной сточной воды.

Для повышения давления рабочей среды в замкнутых трубопроводах систем отопления и водоснабжения используются циркуляционные насосы. Они широко применяются как в промышленности, так и в бытовом использовании.

Выделяют два вида насосов для повышения давления потока – с мокрым, и с сухим ротором.  Их отличает лишь расположение рабочего колеса – в «сухих» насосах ротор изолирован от рабочей среды, в «мокрых» — ротор находится непосредственно в ней. Проверенные производители циркуляционных насосов, которым можно доверять – Грундфус и Педролло.
к меню ↑

Обзор насосного комплекса промышленного назначения (видео)

 Главная страница » Насосы

byreniepro.ru

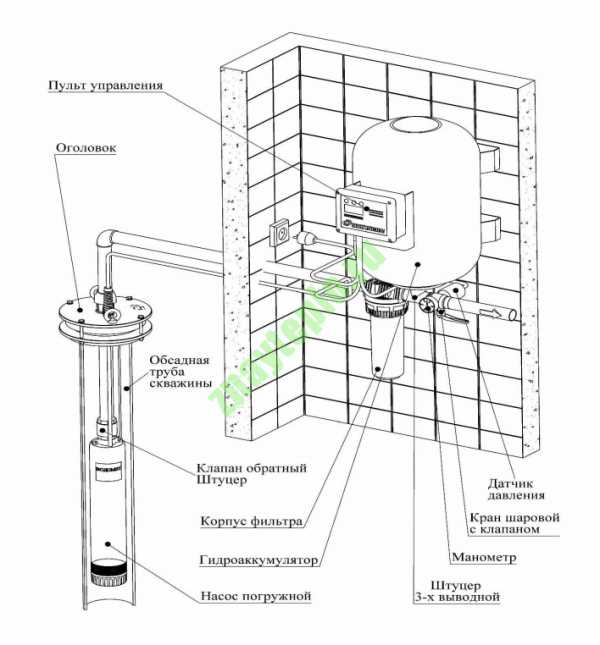

Устройство насосной станции на основе погружного насоса

Оглавление статьи

В этой статье я расскажу вам, что нужно для сборки насосной станции на основе погружного насоса. Такая необходимость возникает часто, а готовых решений на рынке немного и ценами они не радуют. Напомню, что насосная станция необходима для организации в частном доме или на даче водопровода с нормальным напором воды (автоматика насосной станции отрегулирована по умолчанию на 3 атмосферы). Итак, начнем!

Составные части насосной станции на основе погружного насоса.

Как и в случае с поверхностным насосом, для сборки станции нам будут необходимы:

  • Погружной насос — самая важная часть станции, как ее выбрать читайте в этой статье
  • Гидроаккумулятор — в случае с использованием погружного насоса лучше использовать гидроаккумуляторы объемом от 35 литров, но можно использовать и 24-литровый, если нет лишних денег.
  • Пятивыводной штуцер — нужен как связующий узел для соединения реле давления и гидроаккумулятора. На него приходит труба от насоса и от него уходит труба к точкам разбора
  • Реле давления — подробно рассматривалась здесь.
  • Манометр — лучше выбрать аксиальный, на радиальном не удобно будет смотреть
  • Муфта с накидной гайкой диаметром 1 дюйм — нужна для подсоединения пятивыводного штуцера к гидроаккумулятору.
  • Фитинги для подключения труб — тут вариантов много и надо исходить из ваших пожеланий. Для загородного дома я рекомендую ПНД трубу диаметром 32 или 40 мм. Можно использовать и дешевую трубу диаметром 25 мм, но при этом у насоса упадет расход.
  • Блок защиты от «сухого хода» — это может быть любой блок управления насосом с функцией защиты от «сухого хода». Например, я имел дело с простым китайским блоком под названием Brio 2000.
  • Фильтр грубой очистки — может применяться обычный грязевик или колба

Если собрать все вышеперечисленное в один узел, то получится следующее:




Это конечно же не единственный вариант для сборки насосной станции и  здесь нет блока защиты от «сухого хода». Он устанавливается на напорной магистрали до первой точки разбора. В наших магазинах вы можете приобрести самые разные устройства, которые будут заменять те или иные узлы описанные выше. Для примера рассмотрите модель реле давления Italtecnica PM5-3W. Данная модель заменяет объединяет в себе пятивыводной штуцер, манометр и реле давления. Но надежность такого узла ниже, чем у вышеописанной сборки.

Italtecnica PM5-3W



К изображенному выше реле необходимо добавить пару муфт с накидной гайкой (или как их называют в народе «американок») для подключения его к гидроаккумулятору и напорной магистрали.

Готовые решения насосных станций на глубинном насосе.

Для тех, кому лень самому собирать станцию, существуют уже готовые станции на базе погружных насосов. Рассмотрим, для примера, станцию от производителя «Джилекс», которая называется «Водомет-Дом».

Водомет-Дом.

Компания «Джилекс» предлагает  следующий готовый продукт (смотрим на рисунок справа). Давайте разберемся в том, что входит в состав данной насосной станции:

  • Глубинный насос — предлагаются два вида насосов с напором 75 или 90 метров.
  • Обратный клапан на входе насоса — необходим для предотвращения гидроударов.
  • Скважинный оголовок — в комплект поставки не входит, нужно приобрести отдельно.
  • Пульт управления — в этом узле сосредоточен «мозг» станции, который управляет работой станции.
  • Корпус фильтра — колба для картриджей 10 дюймов.
  • Трехвыводной штуцер — он соединяет гидроаккумулятор с датчиком давления. Из него труба, которая идет к потребителю.

Цена данной насосной станции превышает цену «самодельной» в полтора раза. Главным преимуществом сборки «Водомет-Дом» является пульт управления на микроконтроллере, с помощью которого можно разнообразно программировать работу станции.

Резюме статьи.


Насосная станция на основе погружного насоса является очень хорошим решением для частных домов. В отличии от насосных станций на основе поверхностных насосов, такие станции могут поднимать воду с любой глубины, а дальше автоматика работает точно так же, устанавливая верхний порог давления в системе. Все, что нужно для самостоятельной сборки автоматики, перечислено выше. На этом все, пишите вопросы в комментариях, не забывайте делиться статьей через социальные сети.



znayteplo.ru

Какие бывают повысительные насосные станция водоснабжения

В системах подачи воды часто случаются перебои: понижается давление или загрязняется магистраль. Поток из-за этого передвигается слабее.

Решить такие неприятности помогает специальное устройство – повысительная система. Это станция из мощных насосов.

Завод Адмирал производит комплектные станции с необходимой производительностью и напором. Подробную информацию можно посмотреть на сайте http://www.admiral-omsk.ru/

Из чего состоит

Повысительные станции бывают нескольких видов. Модульную, компактную установку применяют в частном доме. А габаритные варианты применяют в производственных масштабах и встраивают в сеть общего оборудования водопровода.

Комплектация всех видов станций одинаковая:

  • система автоматики;
  • два главных насоса;
  • два резервных насоса;
  • датчики, контролирующие поток;
  • гидроаккумулятор.

Гидроаккумулятор используют на бытовых приборах, на производстве его устанавливают реже. Это накопительная габаритная емкость (бачок). Как правило, он имеет не меньше 30 л. При снижении давления, бачок автоматически наполняется жидкостью.

Гидроаккумулятор и насосы поддерживают стабильные показатели напора.

Система автоматики позволяет оборудованию работать абсолютно в автоматическом режиме, и для функционирования не нужно постоянного обслуживания.

Монтаж бытовой установки можно выполнить самостоятельно. А промышленные станции устанавливают компании-поставщики.

Основное действие напорной станции – это забор воды из водопроводной системы с низким напором. При участии насосов вода поступает в зону с повышенным напором.

Обвязки насосов в повысительных станциях исполняются в трех вариантах:

  • использование черной стали;
  • использование нержавеющей стали;
  • использование оцинкованной стали.

Замечание специалиста: для автономных систем водоподачи применяют самовсасывающие насосы или станции. Откачка воды таким оборудованием выполняется с глубины до восьми метров.

Блочно-модульные конструкции

Это автоматизированный комплекс, который состоит из блочного-контейнера.

Его утеплили и оснастили нужными системами:

  • осветительная;
  • вентиляционная;
  • отопительная;
  • тушением на случай пожара.

Также они оборудованы:

  • насосами;
  • трубопроводной магистралью;
  • автоматическими устройствами и др.

Блочно-модульные виды применяются в сетях водоподачи, ликвидации пожара, канализации. А в промышленности применяются для удаления излишков влаги при паводках.

Такое техническое оснащение расположено в мобильном спецпавильоне, что дает возможность без лишних вложений транспортировать и переустанавливать их.

Преимущества

Среди плюсов повысительных насосных станций можно выделить:

  • работа проходит полностью в автоматическом режиме;
  • монтаж установок не требует специальных знаний и навыков;
  • не требует специального обслуживания;
  • функционирование оборудования происходит посредством удобного для владельца привода;
  • станция может оснащаться дополнительным комплектом оборудования;
  • самым большим плюсом повысительных станций является возможность транспортировки в любое нужное место, их несложно перевозить и заново собирать.

Полезно знать: готовые комплекты, которые предлагают в продаже, монтируются проще и подходят для любого вида бытовой системы подачи воды.

Как выбрать

Перед приобретением оборудования нужно выяснить, хватит ли его производительности для нужного напора сети.

Эти расчеты нужны, чтобы впоследствии не стать перед фактом, что установка не решает поставленных перед нею задач.

В идеале показатель производительности оборудования должен равняться расходуемой жидкости на всех точках, открытых одновременно.

Параметры производительности установки включают в себя такие моменты:

  1. Точное определение высоты поднятия воды по вертикали от уровня воды в скважине до самой высокой точки водозабора.
  2. Обязательно нужно принять во внимание, что рабочее давление воды не должно быть ниже 2 атмосфер. При таких показателях все оборудование, которое подключили к магистрали, будет работать нормально.
  3. Также нужно учесть потери напора по всей длине магистрали.

Для определения технических характеристик оборудования можно обратиться к профессионалам. Они дадут грамотные рекомендации и помогут с выбором.

Мастеру нужно будет предоставить замеры с участка, а именно:

  • расстояние от скважины до места установки станции;
  • расстояние от водозаборного патрубка до уровня воды;
  • тип и диаметр трубопровода;
  • схема расположения водозаборных точек.

Имея всю эту информацию, проектировщик рассчитывает производительность оборудования, потребление воды, и подбирает насосную станцию для данной ситуации.

Смотрите видео, в котором специалист разъясняет основные моменты устройства и работы повысительной насосной станции пожаротушения:

septik.guru

Устройство и принцип работы насосной станции

С некоторых пор частный дом не проигрывает по своим бытовым удобствам и комфорту городской квартире. Так было не всегда, ведь раньше, если он располагался вдалеке от централизованных коммунальных систем, то частный домовладелец физически не имел возможности создать полноценное водоснабжение или канализацию. Но, как известно, спрос порождает предложение и с появлением на рынке специального оборудования для устройства бытовых коммуникаций, в частных домах стали доступными все существующие на сегодняшний день «блага цивилизации». Одним из очень важных элементов современной автономной водопроводной системы является насосная станция. Она может быть приобретена в готовом виде, а может быть собрана собственноручно. Какому бы варианту этого оборудования не было отдано предпочтение, чтобы правильно его эксплуатировать, необходимо понимать принцип работы насосной станции.

Что нужно знать при выборе агрегата?

Чтобы правильно подобрать насосную станцию под свои конкретные потребности необходимо учитывать два фактора: технические характеристики самой станции и особенности скважины.

В первом случае ключевым параметром является производительность. То есть станция должна обеспечивать подъем такого объема воды, который полностью удовлетворит все хозяйственные потребности в доме и на придомовой территории. Что касается скважины, то здесь нужно оценить такие ее характеристики:

  • производительность;
  • глубина;
  • статистический уровень воды – при неработающем насосе;
  • динамический уровень воды – при включенном насосе;
  • тип фильтра;
  • диаметр трубы.

В подавляющем большинстве классические насосные станции способны эффективно поднимать воду со скважины, глубина которой не превышает 9 м.

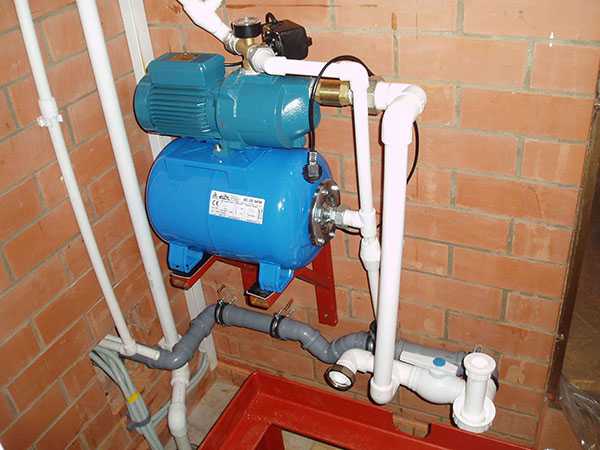

Правильно установленная и подключенная к водопроводной системе насосная станция

Что касается насосной станции, то, несмотря на отсутствие официальной классификации, она может принадлежать к одной из двух категорий, которые выделяют практикующие специалисты:

  • с самовсасывающим центробежным насосом;
  • с самовсасывающим вихревым насосом.

Практический опыт показывает, что для дома, в котором проживает семья из 4-х человек, вполне достаточно будет установить насосную станцию малой или средней мощности. Объем гидроаккумулятора (если он входит в комплектацию) которой будет около 20 литров. Такие станции, как правило, характеризуются производительностью 2-4 м. куб. в час и напором в 45-55 метров.

Типовая схема подключения станции с гидроаккумулятором

Как устроена насосная станция?

С накопительным баком

Устройство насосной станции, где присутствует накопительный бак, на сегодня считается устаревшим, хотя такие варианты еще можно очень часто встретить. Дело в том, что накопительный бак является достаточно громоздкой конструкцией. Напор и количество воды в емкости контролируется поплавком. При снижении уровня воды до заданных величин, срабатывает датчик, который и запускает подкачку. Такая система долгое время была очень популярной, несмотря на целый ряд очевидных недостатков:

  • вода идет самотеком, поэтому низкий напор;
  • большие габариты;
  • сложность монтажа;
  • бак должен быть установлен выше уровня самой станции;
  • если выйдет из строя датчик переполненности, то неизбежен перелив воды в помещение.

С гидроаккумулятором

Устройство насосной станции водоснабжения гидроаккумулятором – это принципиально новый подход в создании автономного водоснабжения. Дополненная реле давления, такая система является самой прогрессивной и характеризуется гораздо меньшим числом недостатков.

Посредством реле контролируется верхний предел давления окружающего воздуха, а в гидроаккумуляторе он сжимается под давлением воды. Как только устанавливается нужное значение давления, насос отключается, а снова начнет работать при поступлении сигнала реле о нижнем пределе давления. Если потребление воды небольшое, то насос включаться не будет – в кран будет подаваться вода из бака.

Общая комплектность

Независимо от того выбрана насосная станция с накопительным баком или аккумулятором, кроме одного из этих элементов она будет укомплектована:

  • насосным агрегатом;
  • мембранным напорным баком, ограничивающим число запуска насоса;
  • реле давления;
  • манометром;
  • кабелем;
  • разъемом для подключения;
  • клеммами для заземления.

Разновидности по виду насоса

Со встроенным эжектором

Насосные станции классифицируются по типу рабочего насоса, который может быть с эжектором и без. Принцип работы эжекторных модификаций (со встроенным эжектором) заключается в том, что вода поднимается за счет созданного разряжения. Они имеют более высокую стоимость в сравнении с более простыми моделями, но благодаря особой конструкции способны подавать воду с больших глубин – 20-45 м.

Такое насосное оборудование характеризуется высокой производительностью, но работа сопровождается высоким уровнем шума. По этой причине, такая насосная станция должна устанавливаться в подсобном помещении и при возможности за пределами жилого дома. Оборудованию такого типа чаще всего отдается предпочтение при ведении большого подсобного хозяйства и для удовлетворения садово-огородных потребностей.

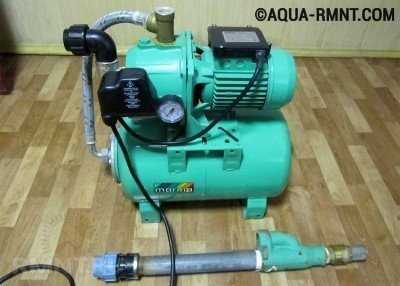

Такой компактный вид имеет очень производительная станция со встроенным эжектором

С выносным эжектором

Кроме того, потребителям предлагаются насосы с эжектором выносным, который, вместе с двумя трубами опускается в скважину или колодец. По одной трубе вода подается вниз в эжектор, что приводит к созданию всасывающей струи. Такая конструкция заметно проигрывает по сравнению с классическим эжекторным насосом по своим эксплуатационным характеристикам.

Такие насосы «боятся» наличия в системе воздуха и песка. Кроме того их КПД значительно ниже. Но зато станция с подобным насосом может без проблем быть размещена в доме, даже, если колодец находится на расстоянии 20-40 метров.

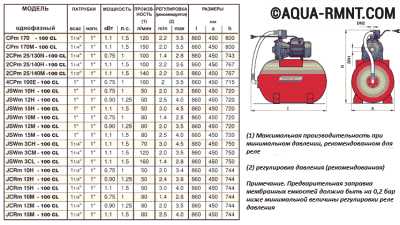

Сравнительная таблица рабочих параметров насосной станции с выносным эжектором на примере моделей Pedrollo для дачи

Безэжекторные конструкции

При оснащении насосной станции оборудованием без эжектора всасывание воды выполняется по другой схеме. В этом случае ключевая роль принадлежит специальной многоступенчатой конструкции, относящейся к гидравлической части. Подобные насосы работают фактически бесшумно и с меньшим энергопотреблением.

В данной статье мы отразили лишь основные варианты устройства классической насосной станции. Именно подобные конструкции можно чаще всего встретить в частных домовладениях. На самом деле насосов, на базе которых и собираются станции, существует огромное количество. Каждый может самостоятельно собрать такое оборудование с учетом собственных возможностей и потребностей.

aqua-rmnt.com
